Двухуровневые потолки из гипсокартона: секреты монтажа

Содержание:
Двухуровневые потолки из гипсокартона: принцип сооружения каркаса
Тонкости и нюансы установки двухуровневого потолка из гипсокартона

Двухуровневые потолки из гипсокартона являются достаточно сложными изделиями и требуют особых знаний не только в области стройматериалов, но и в сфере их монтажа. В этой статье вместе от сайта stroisovety.org мы подробно расскажем, как производится сборка и установка сложных многоуровневых потолков из гипсокартона, какой при этом используется материал, какие трудности встречаются в процессе монтажа и, конечно же, раскроем все секреты, которые так трепетно оберегают мастера-гипсокартонщики.

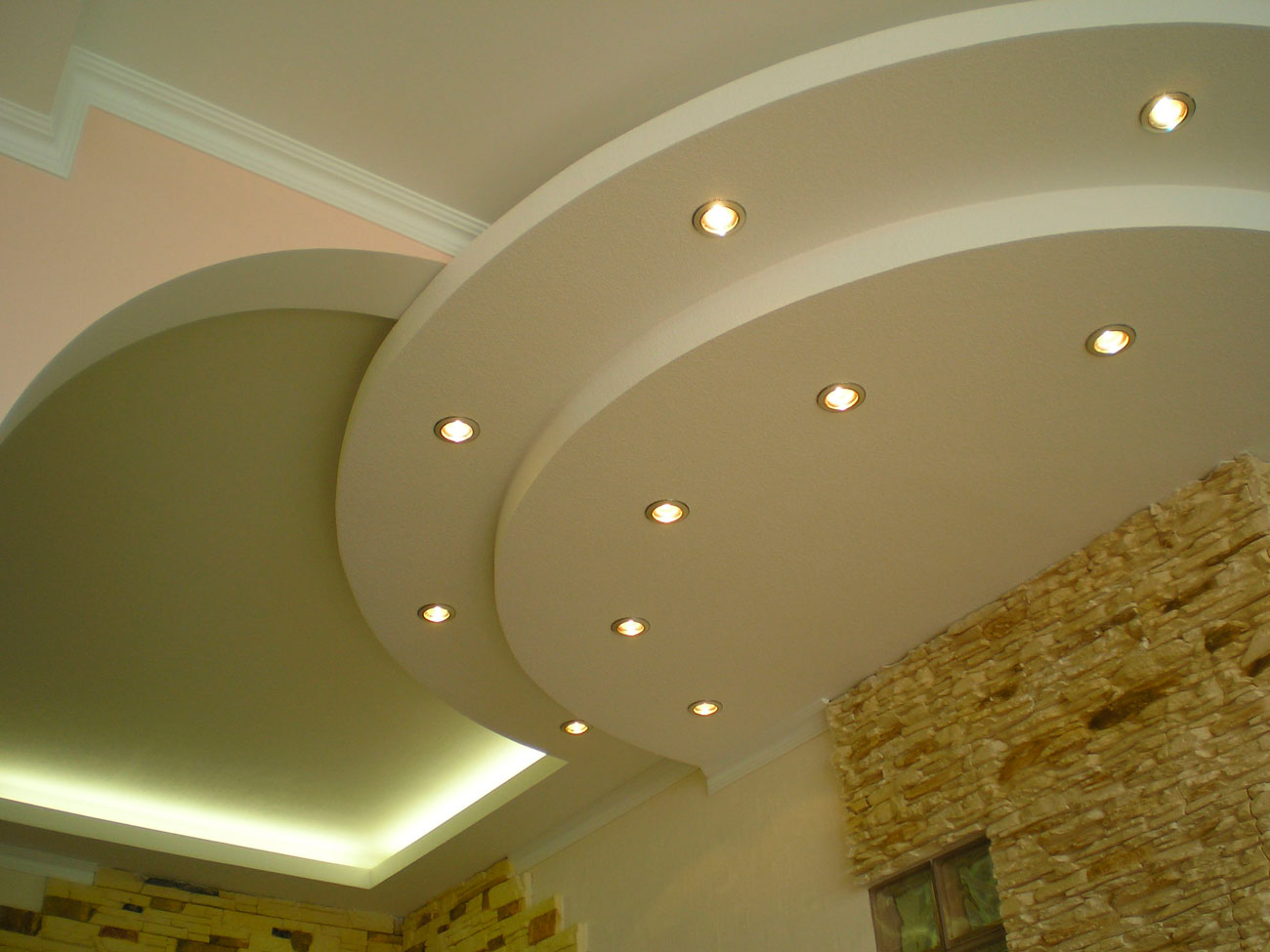

Двухуровневые потолки из гипсокартона фото

Двухуровневые потолки из гипсокартона: принцип сооружения каркаса

Для начала ответим на вопрос, какой прок во втором уровне? Зачем он вообще нужен? Несомненно, большинство из вас ответят, что это красиво, мол, высокие эстетические качества, полет дизайнерской мысли и так далее. Все это так, но суть вопроса немного не в том. Второй и даже третий уровень гипсокартонного потолка необходим для того, чтобы создать некий рисунок – именно он и является целью, которую преследует вопрос, как сделать двухуровневый потолок из гипсокартона.

Именно в нем заключается вся изюминка, с которой и необходимо начинать монтаж подобных конструкций. В любом случае, фигура, будь она похожа на вырез или, наоборот, выступает вниз по отношению к другому ярусу, делается первой.

В любом случае начинать придется с отбивки периметра, дабы определиться с высотой каждого из уровней. Выполняется эта операция с помощью гидравлического или лазерного уровня – размечать плоскость будущего потолка от плит перекрытия рулеткой будет неправильно. Чтобы разметить плоскость потолка, в каждом углу помещения необходимо поставить метки, которые между собой находятся в одном уровне. После этого метки соединяются отбивочным шнуром, и таким образом получается плоскость основного потолка (не рисунка).

Разметка потолка с помощью лазерного уровня фото

Теперь создаем сам рисунок – его придется начертить на существующих плитах перекрытия. По нарисованным линиям к перекрытию с помощью дюбелей крепится направляющий профиль ud. Кстати, такой же профиль нужно будет закрепить и по периметру помещения.

Теперь, чтобы придать объем нашей конструкции, от направляющих профилей, расположенных на потолке, необходимо опустить вниз несущие профили cd. Чтобы легче было работать, эти профили лучше опустить с запасом – чуть длиннее. После чего, опять же, с помощью лазерного или гидравлического уровня нанести на них необходимые отметки и срезать четко по ним излишки профиля болгаркой.

Как сделать двухуровневый потолок из гипсокартона фото

Теперь на торчащие концы надеваем направляющий профиль и фиксируем его саморезами по металлу. Здесь самое время рассказать о том, как изгибать металлический профиль ud. По сути, его придется не изгибать а переламывать во многих местах. Все зависит от того, в какую сторону вы собираетесь его сгибать – если в сторону полок профиля или кардинально противоположную, то полки просто прорезаются до основания через каждые 5–10см. Если изгиб осуществляется в двух других направлениях, то придется вырезать целые сегменты.

Как согнуть профиль для потолка фото

Дальше все зависит от того, вырез вы делаете или опуск. Если опуск, то края фигуры, очерченные профилями ud, нужно будет соединить между собой. Для этого берем еще один профиль ud и привинчиваем его с внутренней стороны фигуры, после чего вставляем в них ребра жесткости cd и скрепляем их с направляющим профилем ud.

Монтаж двухуровневого потолка из гипсокартона фото

Если говорить о вырезе в гипсокартонном потолке, то несущие профили cd, так называемые ребра жесткости, на которые ложится вся нагрузка, располагают от полученной фигуры к стенам. Если эти ребра жесткие, то они дополнительно крепятся к потолку с помощью П-образных кронштейнов.

Таким вот образом и выполняется монтаж двухуровневого потолка из гипсокартона, а вернее его нижний ярус. Что касается верхнего уровня, то он изготавливается отдельно по такому же принципу, как монтируются прямые потолки. По периметру выреза на необходимой высоте опять крепится профиль ud, в него вставляются несущие профили cd, которые в свою очередь фиксируются к потолку.

В общем, каркас двухуровневого потолка из гипсокартона, как в принципе, и одно- и даже трехуровневого, является его основополагающей конструкцией. Когда наберете каркас, считайте, что работа выполнена на 90%. Дело в том, что обшить каркас листами гипсокартона вообще не сложно, хотя трудно. Гипсокартон тяжелый, а если учесть, что его нужно не только удерживать, но еще и привинчивать, то для одного человека эта работа может оказаться непосильной. Кстати, в помощь мастерам-одиночкам специально был создан подъемник для гипсокартона, который помогает поднимать и транспортировать листы гипсокартона к потолку.

Двухуровневые потолки своими руками фото

Тонкости и нюансы установки двухуровневого потолка из гипсокартона

Изготовить двухуровневые потолки из гипсокартона своими руками без знания определенных тонкостей практически невозможно. По крайней мере, несоблюдение нижеуказанных аспектов приведет только к сокращению срока службы готового потолка.

Приступая к монтажу подобных изделий, необходимо учесть следующие моменты.

• Во-первых, несущие профили cd, в отличие от стеновых конструкций, должны устанавливаться с промежутком в 400мм. Некоторые, особо сомневающиеся в надежности своих творений, мастера устанавливают их даже с шагом 300мм. По крайней мере, такая перестраховка защищает потолочную конструкцию от растрескивания на все 100% – хотя и четырех профилей на лист гипса вполне хватает.
• Во-вторых, нужно поговорить о непосредственном креплении несущих профилей к перекрытиям. Потолок – это не стены, и нагрузка на профили здесь выше, поэтому каждый из cd-профилей должен крепиться к существующему потолку П-образными кронштейнами через каждые 600мм.
• В-третьих, практика показывает, что в некоторых случаях операции изготовления каркаса и его обшивки листами гипсокартона лучше совмещать. Если говорить о многоуровневых потолках, то самый нижний ярус лучше обшивать сразу и только потом переходить к каркасу верхнего яруса. Так удобнее.
• В-четвертых, не все знают, как правильно изгибать гипсокартон. От технологий изгибания гипса, связанных с размачиванием и проколами, лучше отказаться – практика показывает, что это долго и неэффективно. Плавные закругления и насухую хорошо гнутся. А что касается маленьких радиусов, то здесь гипсокартон лучше сломать контролированным образом. Через каждые 50мм с тыльной стороны делаются ровные и параллельные надрезы, по которым гипс сламывается в процессе его прикручивания. Полученные небольшие грани впоследствии легко устраняются контрашульцами и шпаклевкой.

Ну и напоследок о том, как делается двухуровневый потолок с подсветкой, а вернее ниша для светодиодной ленты. Весь секрет заключается в обшивке нижнего яруса, в котором формируется ниша. Он обшивается только после того, как внутренняя часть потолка будет ошпаклевана.

Как сделать двухуровневый потолок с подсветкой своими руками фото

После этого нижний ярус подшивается так, чтобы гипс выступал за пределы каркаса на 50–70мм. Края гипсокартона подравниваются по всему периметру, потом за него закладывается направляющий профиль ud, к которому крепится торцевая полоска гипсокартона. А перед тем, как вставить в нишу направляющий профиль, необходимо установить и подключить светодиодную ленту.

Вот и все. Именно так делаются двухуровневые потолки из гипсокартона. Сложно? Согласен. Но если у вас получится соорудить такую конструкцию, то можете быть уверены в том, что последующие подобные изделия у вас не вызовут затруднений.

Автор статьи Александр Куликов

Двухуровневые потолки из гипсокартона: технология, фото

В большинстве случаев, практически все потолки, отличающиеся необычными формами, выполняются из гипсокартонных листов (ГКЛ). Этот материал отличается пластичностью, мягкостью, он легкий в работе, его без труда можно резать, сшивать, сгибать и сооружать конструкции как одноуровневые, так и многоуровневые конструкции. При этом потолок из гипсокартона можно соорудить своими руками, главное желание, внимания и аккуратность. Далее разберем, как самостоятельно выполнить двухуровневый потолок из гипсокартонных листов.

Неровные потолки – проблема для многих, кто решил сделать ремонт в квартире или доме. Одним из самых популярных и доступных способов скрыть неровности является монтаж подвесного потолка. Также благодаря этому способу можно реализовать самые смелые и оригинальные задумки.

Какие могут быть виды потолков из гипсокартона:
• одноуровневые конструкции – стандартные потолки, они устанавливаются прямо на плиты перекрытия. Данный вариант используют довольно часто в квартирах, жилых домах, поскольку он не сложный в монтаже и достаточно бюджетный;
• конструкция в один уровень на подвесах – потолок устанавливается с помощью специальных подвесов и чаще всего его можно встретить в больших помещениях, а именно в супермаркетах, торговых залах;
• двухуровневые конструкции – нижний уровень здесь можно выполнить в произвольной форме (прямолинейной или криволинейной). Чаще всего такие потолки устанавливают для воплощения дизайнерских идей в жилых помещениях;
• трехуровневые потолки – от двухуровневых конструкций данный вариант, отличается тем, что здесь три уровня. Важно учитывать то, что с каждым новым уровнем конструкцию все тяжелее устанавливать. Однако если правильно подойти к делу, то выполнить монтаж такого потолка не составит труда.
Полезно знать! В помещениях с небольшой высотой не стоит устанавливать многоуровневый потолок, поскольку такое решение сделает комнату визуально еще ниже и меньше.

Подготовка к установке конструкции

Перед тем как преступить к монтажу двухуровневого потолка из ГКЛа, например, в гостиной, стоит учесть следующие моменты:
• в помещениях с повышенной влажностью необходимо позаботиться о долговечности конструкции, а именно купить влагостойкие гипсокартонные листы. Для сухих комнат подойдут стандартные листы;
• прежде чем начать монтаж нужно выполнить расчеты, чертежи и только потом нужно перенести на потолочное покрытие проекцию;
• выбрать тип каркаса для изготовления конструкции, можно отдать предпочтение дереву или металле. Данные материалы имеют примерно одинаковые свойства по прочности и долговечности. Однако металл отличается гибкостью и можно будет согнуть конструкции любой желаемой формы.

Материалы и инструменты для изготовления и монтажа потолка

Для двухуровневого потолка важно, чтобы гипсокартонные листы были легкими, тонкими, поэтому важно найти и купить качественные материалы.

Для каркаса будущего потолка можно приобрести деревянные брусья или металлические профили. Стоит отметить, что для металлического каркаса нужны П-образные крепления.

Также понадобиться саморезы, шурупы, дюбеля, строительный нож, перфоратор, шуруповерт, чоклайн, водяной уровень и шпаклевка.

Для тех, кто планирует делать потолок с подсветкой нужно закупиться проводкой и светильниками.

Этапы монтажа двухуровневого потолка своими силами:
• сначала нужно устранить округлости, неровности между потолком и стеной, углы должны быть ровными;
• наносится разметка для монтажа каркаса будущей конструкции. Для этого необходимо два человека, которые с помощью водяного уровня отметят на каждой из стен высоту будущего каркаса не меньше, чем 2,5 см. разметка наносится с помощью чоклайна – специальное устройство с синими чернилами;
• прикручиваются деревянные рейки или металлический профиль так, что их нижняя граница не заходила за линию разметки;
• нанесение разметки – она наносится через каждые 0,5 метров в тех местах, где устанавливается профиль. После этого прикручиваются к потолку П-образные крепления, далее через них продеваются направляющие и устанавливаются в профиль на стене;
• в тех, местах, где предусмотрены светильники нужно проложить проводку;
• монтируются гипсокартонные листы с помощью саморезов, на один лист, как правило, необходимо где-то 60 шт.;
• шпаклевка мест стыка.

Двухуровневые потолки

Стоит отметить, что установка освещения ответственная часть работы. Люстра устанавливается обычным способом в потолок, а вот монтаж светильников требует сначала выполнения отверстий по размеру, проведения проводки и вкручивания светильников.

Для финишной отделки потолка хорошо подойдет водоэмульсионная краска – она отличается простотой в уходе и стильным видом.

Заключения

Монтаж потолка из гипсокартонных листов при должной подготовке, ответственном подходе и желании осуществить не так сложно, как кажется на первый взгляд.

Все виды потолков из гипсокартона с фото примерами

Гипсокартон практичен, доступен и эстетичен. Поэтому конструкции с облицовкой из этого материала встречаются практически в каждом современном интерьере. Разнообразие вариантов такой отделки позволяет оформить помещение в любом стиле. В частности, существует довольно много видов потолков из гипсокартона, которые мы более подробно рассмотрим в данном материале.

Содержание:

1. Одноуровневые потолки из гипсокартона
2. Двух- и трехуровневые потолки из гипсокартона – больше возможностей для фантазии
3. Сложные виды подвесных потолков из гипсокартона

В принципе, тип готового подвесного потолка из этого материала определяется замыслом дизайнера.

Он может иметь любую причудливую форму, в основе которой, однако, лежит один из трех типов конструкций. Итак, потолок из гипсокартона может быть:

• Родной брат;
• Простой, имеющий два или три уровня;
• Сложно.

Потолки одноуровневые из гипсокартона

Такой потолок может быть как готовым элементом интерьера, так и основой для более сложного элемента (многоуровневый потолок). Возведение одноуровневой конструкции по плечу даже тем, у кого нет большого опыта. Главное, надежно закрепить каркас из металлического профиля или дерева. Установите его достаточно близко к основанию. Заключительный этап работ – обшивка каркаса гипсокартонными листами. Перед этим в потолок встраивают освещение. И последний штрих – отделка поверхности гипсокартона.

Важно: при монтаже рамы обязательно используйте измерительные инструменты. Поверхность потолка должна быть строго горизонтальной! Не забудьте хорошо продумать, как будет проходить электропроводка и другие коммуникации.

Преимущества потолка в один уровень:

• Плоскость облицованной поверхности не теряет своего вида, даже если фундамент начинает проседать.
• При установке одноуровневой системы не так много «прокрадывается» с высоты помещения.
• Такой потолок помогает выровнять основание, позволяя скрыть все его изъяны и огрехи. Кроме того, можно замаскировать проводку и все коммуникации.
• Избавиться от лишнего шума, проникающего в вас от слишком активной жизни соседей сверху, также поможет подобная конструкция.

Итак, если в вашей комнате нет значительной высоты потолка, то одноуровневый вариант будет как нельзя кстати. С его помощью можно замаскировать все, что не нужно замечать постороннему. Но высота комнаты почти не уменьшится. Вы можете украсить поверхность гипсокартона по своему вкусу. Хочешь – штукатурь и крась, хочешь – поклей обои.

Двух- и трехуровневые потолки из гипсокартона – больше вариантов для фантазии

Если говорить о не слишком сложных потолках, то их конструкция строится по общему принципу. В частности, основой для них служат либо бетонные потолочные плиты, либо одноуровневый потолок из гипсокартона. Есть одно правило: чем ниже уровень, тем меньше площадь. И каждый следующий уровень (начиная со второго, разумеется) монтируют не на поверхность потолка, а на каркас предыдущего уровня.

При монтаже потолка из нескольких ярусов необходимо хорошо рассчитать расположение отдельных уровней. Они должны хорошо сочетаться друг с другом, не создавая впечатления дисгармонии. Если конструкция состоит из плавно изогнутых линий, то придется использовать фигурный каркас и изогнутые гипсокартонные листы. Это могут сделать только опытные монтажники.

• Подробнее:  Как согнуть гипсокартон и металлические профили для него.

Важно: в многоярусном потолке второй и третий уровни проектируют так, чтобы краевые части доборных элементов выглядели эстетично.

Преимущества и особенности многоуровневых конструкций:

• Вы можете «играть» с объемом комнаты, делая ее визуально больше или меньше.
• Такие потолки делают комнату очень оригинальной и придают ей нотку индивидуальности.
• С помощью потолочных уровней можно плавно разделить отдельные функциональные зоны в помещении.
• Сложные потолки, состоящие из нескольких ярусов, хороши только в просторных помещениях, высота которых составляет три метра (и более).
• Каждый последующий уровень “крадет” несколько сантиметров с высоты комнаты.
• И наоборот – допустим, вы хотите визуально увеличить участок комнаты. При этом зоны, расположенные по соседству, необходимо опустить с помощью выпуклых элементов или коробок.

А теперь – подробнее о трех разновидностях потолков из гипсокартона, состоящих из нескольких уровней.

Каркасный потолок – просто и стильно

Ничего сложного – это просто ящик с одной-двумя ступеньками. Иногда имеет не прямоугольную, а фигурную форму. Такой короб имеет толщину до 50 сантиметров, располагается вдоль всех стен комнаты. Внутри его периметра размещены скрытые светильники, а посередине короба – точечные светильники на светодиодах. Вместо точечного освещения можно использовать люстру, которую устанавливают в центре комнаты.

Диагональный потолок – очень оригинально

Основание этого потолка плоское, но нижние уровни сделаны так, что они выступают только с одной стороны комнаты. При этом разделительная линия проходит по диагонали — из угла в угол. Она может быть как прямой, так и волнистой (что гораздо интереснее). Две части комнаты, расположенные на разных уровнях, могут существенно различаться по размерам.

Зональный потолок – удобно для выделения части комнаты

В этом случае почти вся комната имеет одинаковый уровень. Второй или третий уровень определяет границы какой-либо функциональной зоны (например, спальной или рабочей). По площади такие зоны составляют очень небольшую часть всего помещения.

Сложные виды подвесных потолков из гипсокартона

В целом по конструкции аналогичны предыдущим видам, только конструкция их несколько сложнее. В частности, могут быть нанесены любые интересные узоры, а также необычные формы и элементы. Для подобных конструкций, созданных фантазией дизайнеров, трудно строго классифицировать разновидности. Однако попробуем перечислить несколько самых популярных видов сложных потолков из гипсокартона. И будем различать те элементы, которые используются для их создания.

Фигурный потолок – имеет красивый выпуклый элемент

Здесь на фоне ровного основания выделяется фигурный рисунок – например, цветок или сложная геометрическая фигура. Как правило, такой элемент размещают в центре потолка, выделяя его по краям (по вертикальным плоскостям). Фигура обычно выполнена вторым или третьим уровнем (иногда захватывает и то, и другое).



Абстрактный потолок – для любителей всего необычного

Самый распространенный вариант такого потолка – неправильная спиральная конструкция. Возможны и другие варианты, а также замысловатая комбинация нескольких элементов, размещенных по всей плоскости.

Подсветка придает потолку загадочность и очарование. А если при покраске поверхности взять краску нескольких тонов, то можно получить совершенно уникальный потолок. Это будет смотреться просто потрясающе.

Парящий потолок – для тех, кто мечтает летать

№

Этот тип потолка действительно необычен. Элементы гипсокартона крепятся к бетонному основанию хитрым способом. Если более подробно, то это штуцерные втулки и металлические штифты со стопорными шпильками. Результат превосходит все ожидания – эти неподвижные фигуры как будто парят в воздухе. Периодически их можно вращать по оси, меняя композицию. Естественно, этот эффект усиливается продуманным освещением.
