Инструкция по монтажу подвесных потолков Грильято

Повесить потолок грильято самостоятельно, особенно если это небольшое помещение (офис, кафе, коридор), довольно просто. Для этого вам понадобится: комплект потолка (направляющие 240 см и 60 см или 120 см (зависит от выбранной решетки), элементы «мама» и «папа», соединяющие элементы PG, подвесы и периметральный (L- образный уголок) – обычно у хороших продавцов все это входит в комплект. Также для монтажа понадобятся дюбель гвозди, ножницы по металлу, рулетка, перфоратор, уровень (желательно лазерный).

Чтобы наглядно увидеть технологию сборки ячеистого потолка, можно посмотреть видеоинструкцию, в которой представлено, как собирать ячеистый потолок Грильято.

Монтировать потолок грильято начинаем с замера помещения. Для описания возьмем прямоугольное помещение правильной геометрии.

1. Замеряем стены, для нахождения площади длину А и В перемножаем (А+В) х 2 получаем периметр помещения – это нам необходимо для понимания периметрального уголка.

2. Определяемся со светильниками, какие и в каком количестве их устанавливаем. Продавцы Грильято предлагают стандартные светильники того же бренда, которые используют для других подвесных потолков. Они представлены в виде правильной геометрической формы, очень удобны в установке, малозатратные и не боятся колебаний напряжения. Обратите внимание, что в Грильято не влезают светильники, производимые для потолка типа Армстронг, размером 595х595 мм. Стандартный размер светильника Грильято 588х588 мм. Но есть множество встраиваемых и врезных светильников различных размеров, форм и мощности. Ознакомиться с некоторыми можно здесь.

Если есть схема, знакомимся с ней – это нам необходимо для понимания как в дальнейшем будут располагаться направляющие нашего потолка.

Из всего этого делаем вывод – возможен ли монтаж избегая установки дополнительных конструкций для крепления подвесов. Исходя из опыта практически всегда на черновом потолке (перекрытии) находятся воздуховодные короба, электрические латки и разного рода коммуникации, мешающие простому креплению подвесов, что и влечет за собой установку дополнительных конструкций.

3. Следующим шагом определяемся с высотой будущего потолка, после чего замеряем расстояние между перекрытием и монтируемым потолком для определения длины подвесов.

В следствии вышеперечисленного мы получили данные о:

• необходимом количестве материала для монтажа потолка;
• количестве и конфигурации световых приборов;
• расходном материале, необходимом для выполнения работ по монтажу.

Проведя ряд вышеперечисленных несложных действий, приступаем непосредственно к монтажу потолка.

1. Процесс монтажа начинается с крепления L-образного (периметриального) уголка по периметру помещения. Для этого на заранее оговоренной высоте устанавливаем лазерный уровень, дающий на стене г , по которой и крепим уголок.

2. Следующим шагом размечаем помещение под крепление подвесов для длинных направляющих (240 см). Здесь необходимо помнить, что, если имеется схема по расположению светильников, направляющие устанавливаются соответственно этой схемы. Если задача стоит расположить светильники симметрично по отношению стен, то высчитывается равное расстояние от стен. При отсутствии светильников на потолке, либо если светильники не «привязаны» к каркасу потолка, например, на шинах или тросиках, расположение направляющих рассчитывается с наименьшим расходом материала.

3. После того, как мы разметили расположение направляющих, соответственно этим меткам устанавливается лазерный уровень, дающий вертикальную линию на потолке. Соответственно этой линии крепятся подвесы с рекомендуемым шагом в 80 см. между ними. Таким образом мы получили установленный уголок по периметру на стенах и подвесы по всей площади на потолке (в зависимости от размера ячейки Грильято, шаг между направляющими 60 либо 120 см.).

4. Далее на установленные подвесы подвешиваются длинные направляющие (240 см.), и скрепляются между собой короткими поперечными направляющими (120 или 60 см. в зависимости от выбранной ячейки грильято).

Установка длинных направляющих также желательно осуществлять под лазерный уровень, дающий горизонтальную линию. Направляющие выравниваются регулируемыми подвесами.

У нас получился собранный каркас потолка, расположенный строго по линии горизонта.

5. Шагаем и дальше и приступаем к сбору кассет (решеток), состоящих из двух элементов – «мама» и «папа», для этого соединяем их перпендикулярно друг другу.

6. Собрав решетки, заполняем ими наш каркас, оставляя места под светильники.

При заполнении каркаса кассетами (решетками) потолок набирает вес и становится менее подвижным.

7. Далее переходим к следующему шагу – подрезке коротких направляющих и кассет к стенам. Короткие направляющие подрезаем соответственно расстоянию от первой/последней длинной направляющей и стеной. Подрезанной частью кладем их на L-образный (параметриальный) уголок. Таким же образом подрезаем кассеты (решетки). После чего, при необходимости дополнительно выравниваем горизонтальные и вертикальные линии потолка и закрепляем к стенам.

8. Светильники устанавливаются в специально оставленные под них места и при необходимости (желательно) укрепляются на дополнительные подвесы.

На этом монтаж потолка закончен. Потолок считается правильно сделанном при условии, что все линии продольные, поперечные и горизонтальные ровные и находятся в одной плоскости. Чтобы потолок прослужил как можно дольше следует четко соблюдать указания инструкции.

Светильники для Грильято: круглые, светодиодные

Выбор и установка светильников для Грильято — потолков потребует хорошего знания особенностей устройства потолочных конструкций, так как, в отличие от других подвесных систем, решетчатые фальшпотолки не рассчитаны на избыточную нагрузку от веса осветительных приборов.

Варианты конструкций светильников для потолка Грильято

У решетчатого потолочного декора есть одна интересная особенность, которая в корне отличает системы Грильято от любых подвесных потолков. Решетки, даже с самым маленьким размером ячейки, закрывают от силы не более 15% потолочной поверхности. Поэтому отраженного от потолочной поверхности светового потока получается в три-четыре раза меньше, чем у стандартных конструкций. В результате декоративная потолочная решетка Грильято будет выглядеть темной, даже мрачноватой, а значит, потребует большего количества мощных светильников.

По конструкции приборы освещения для решетчатых потолков разделяются на несколько больших групп:

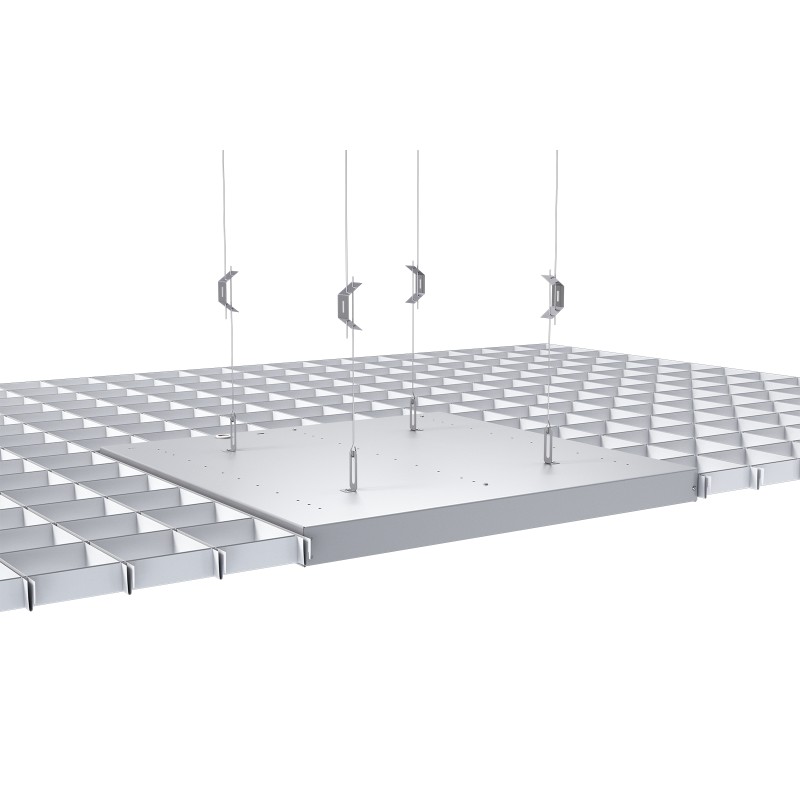

• Встраиваемые панельные светильники, устанавливаемые на каркасе потолка Грильято;
• Направленные приборы освещения с высокой и очень высокой плотностью светового потока;
• Светильники, устанавливаемые в запотолочном пространстве решетчатого потолка системы Грильято;
• Подвесные приборы освещения и фонари.

Производители систем Грильято выпускают приборы освещения собственной конструкции. Встраиваемые модели по внешнему виду очень похожи на светильники, используемые в кассетных и панельных потолочных системах, в потолках Армстронг, но не являются взаимозаменяемыми из-за разного устройства крепления.

Совет! Поэтому при выборе встраиваемого источника света обращайте внимание на устройство подвесов для светильников Грильято и размер ячейки. Большинство имеющихся в продаже ламп и прожекторов адаптированы под каркас с окном в 100 мм.

По отзывам мастеров, каркасы Грильято из-за решетчатого строения облицовки оказываются наиболее удобными в работе. Не обязательно останавливать свой выбор на фирменных коробчатых и круглых схемах, всегда можно найти способ установить понравившуюся модель прожектора или фонаря на дополнительном подвесе.

Встраиваемые в каркас источники освещения Грильято

Самыми востребованными и одновременно доступными в установке своими руками принято считать коробчатые растровые светильники, фото. Они могут быть оборудованы LED –источниками света или использовать традиционные люминесцентные лампы.

Преимущества LED растровых светильников

Дизайн и форма светильника практически идентична приборам освещения, встраиваемым в кассетные потолки, в подвесные конструкции Армстронга, но при этом модель легче своих конкурентов и значительно проще в установке.

Для монтажа светильника достаточно всего лишь снять с каркаса Грильято одну из решетчатых панелей 60х60 см и в освободившееся окно вставить в крепежные пазы корпус светодиодного растрового фонаря.

К сведению! На сегодня это один из самых надежных и экономичных вариантов светодиодных светильников для Грильято потолка.

Характеристики специализированного светильника Грильято:

• Цветопередача сопоставима с характеристиками солнечного спектра, R_a=80;
• Срок службы без обслуживания до 70 тыс. часов, или 6 лет непрерывной работы;
• Отсутствие шумов и токсичных компонентов;
• Самый высокий световой поток на 1 Вт потребленной электроэнергии.

Кроме того, существует возможность менять у светильников Грильято рассевающие крышки-плафоны, изменяя тем самым дизайн прибора и оттенок светового потока.

Люминесцентные источники

Чаще всего решетчатые подвесные потолки используют для интерьеров залов и помещений значительного размера и площади. При этом необходимое количество светодиодных фонарей может исчисляться несколькими десятками, при этом интенсивность света, например, в торговом зале или длинном коридоре не имеет особого значения. В некоторых случаях, например, в лекционных аудиториях, оборудованных Грильято, более предпочтительным считается равномерный, неяркий свет дневного спектра.

В подобной ситуации наилучшим решением будут конструкции с люминесцентными лампами. Они на порядок дешевле, выдают мягкий неяркий свет и практически не требуют обслуживания. Люминесцентные модели Грильято относят к категории встраиваемых, но, в отличие от легких светодиодных конструкций, такие фонари получаются тяжелее. Чтобы избежать провисания решетки Грильято, для фиксации корпуса устанавливают дополнительную пару быстроподвесов.

Накладные системы освещения Грильято

Помимо встраиваемых конструкций, для подвесных решетчатых потолков широко используются светодиодные панели различных типов и форм. Многие специалисты из-за малой толщины, порядка 9 мм, и небольшого веса, от 0,5 до 1,6 кг, называют данный тип источников света наиболее удачными для легких потолков Грильято.

Установка светильников на каркасе выполняется без разборки или демонтажа элементов конструкции, это значит, что панель можно в любой момент перенести на новое, более подходящее место.

Вторыми в рейтинге популярности накладных источников света принято считать круглые светильники для Грильято. Их еще называют прожекторами или фонарями направленного действия.

Круглый корпус источника света закрывается легким поликарбонатным колпаком, благодаря чему очень яркие светодиоды меньше режут и раздражают глаза.

Приборы оборудуются специальной системой выравнивания и спрямления светового потока. В результате большая часть света направлена мощным потоком строго вертикально. Это удобно, если требуется подсветить определенную локальную часть помещения, а заодно скрыть и замаскировать часть коммуникаций и проводки, закрытых подвесной решеткой.

Благодаря направленному действию круглые фонари могут монтироваться как на каркасе Грильято, так в запотолочном пространстве, решетка практически не влияет на уровень и интенсивность освещения. Для монтажа фонаря на профильной решетке используются скобы-пружины, которыми прибор фиксируется в пазах профиля.

Круглый корпус можно установить также и на черновой потолок, к подобному способу монтажа прибегают в случаях, когда запотолочная поверхность облицована гипсокартоном.

Аналогичным способом монтируют и точечные модели. В отличие от мощного круглого Down Light, небольшие светодиодные фонарики не дают плотного светового потока, поэтому их, как правило, монтируют поверх на лицевой плоскости потолка Грильято. Например, один из самых популярных фонарей Домино Грильято имеет квадратный корпус по размеру ячейки, что позволяет легко вставить светильник в каркас подвесной системы.

Подвесные светильники для Грильято

Встраиваемые и накладные источники света не являются единственно возможным вариантом организации освещения. Для потолочного декора в частных домах и квартирах, в развлекательных заведениях, кафе, барах нередко используются подвесные светильники, установленные на вынесенном индивидуальном крепеже.

Решетчатая структура потолочной поверхности дает возможность без особых проблем установить любой прибор освещения на штанге. Один из вариантов комбинирования потолочных и встроенных фонарей приведен на фото.

На первый взгляд, нет особой потребности в использовании дополнительных подвесных источников освещения. Потолок Грильято достаточно хорошо освещен встроенными светильниками. В данном случае дополнительные фонари с абажурами выступают в качестве удачного элемента дизайна помещения, но при необходимости могут быть использованы и по основному назначению.

Кроме подвесных систем, для освещения помещения вполне возможно использовать рамповые светильники направленного действия. В этом случае для монтажа не используют проволочные подвесы, если прибор не зафиксирован на решетчатом каркасе потолка, то быстроподвес не может обеспечить жесткую фиксацию источника света.

Поэтому необходимое количество светодиодных ламп с отражателями монтируют на алюминиевой рейке круглого сечения, закрепленной непосредственно на подвесах или стенах помещения, фото.

В этом случае количество фонарей на потолочном пространстве ограничивается только размерами опорной трубы.

Заключение

С каждым годом появляются все новые модели светильников Грильято, более совершенные, надежные, стильные и одновременно экономичные. Их можно монтировать непосредственно на стены или в запотолочном пространство без риска повредить подвесную потолочную систему.

светодиодных установка, монтаж и крепление, световые технологии, круглая форма

Потолки Грильято являются достаточно популярными и применяются для отделки потолочных поверхностей в магазинах и офисах

Новинкой в области потолочных изделий является установка потолка Грильято. Они применяются в различных торговых центрах, развлекательных комплексах, клубах, аэропортах и салонах автомобилей. Этот вид подвесного потолка применяется зачастую в общественных местах, установка не требует большой сложности, а уход – специальных приспособлений или навыков.

Содержание материала:

Светодиодные светильники для потолка Грильято: преимущества

Светодиодные светильники круглой формы чаще всего покупают для установки в потолки Грильято.

Наиболее приемлемым вариантом освещения для потолка Грильято являются светодиодные светильники

Они наделены большим количеством преимуществ:

• Подобные лампы являются достаточно энергоэффективными, и позволяют экономить электроэнергию, потребляя максимум до 7 Ватт электричества;
• Одним из значительных плюсов является равномерное распространение света по помещению, чего сложно добиться, если используются обычные лампы;
• LED-технология, используемая в подобных светильниках, не нагревается, что является большим плюсом не только для потолочного покрытия, но и для общей пожаробезопасности здания, но она излучает холодный синеватый свет;
• Светодиодные лампы имеют длительный срок эксплуатации, и полностью окупают свою стоимость;
• Эти светильники не нуждаются в постоянном осмотре и сервисе, поэтому долгое время можно не беспокоиться по поводу их работы.

Правильная установка светильников в потолок Грильято

Вся конструкция состоит из решетки, сделанной из алюминиевого профиля.

Она бывает разных цветов, и позволяет подобрать наиболее подходящие оттенки под дизайн помещения в целом:

• Белого;
• Матового алюминиевого;
• Золотистого;
• Серебристого алюминиевого;
• Хромированного.

Подбирая красивые и стильные лампы для потолочной поверхности, следует учитывать дизайн как потолка, так и всего помещения

Перед установкой необходимо правильно измерить площадь помещения, и рассчитать расположение планок таким образом, чтобы можно было минимально отрезать их и максимально точно закрепить. Крепление осуществляется с помощью саморезов, а для осветительных приборов используются дополнительные подвесы. Монтаж и установка потолка осуществляется либо специалистами, либо рабочими, ознакомленными с подобными видами подвесных конструкций.

Наиболее простым и быстрым способом установки является крепеж панелей, имеющих зачастую квадратную форму. Они уже поделены на секции, и не требуют установки каждой планки по отдельности.

Места, в которых должны находиться светильники, вырезаются с помощью лазера, а затем туда устанавливаются сами лампы.

Специалисты дают ряд рекомендаций, которые необходимо учитывать, перед установкой светильника:

• Ячейки нельзя перегружать, а каждый светильник необходимо крепить на определенную подпорку или поверхность;
• В торговых центрах более эффектно и выигрышно смотрится направленное освещение, оно также удобно в уходе;
• Перед установкой ламп нужно просмотреть, чтобы образовался правильный рисунок на потолке, тогда дизайн будет смотреться завершено и гармонично.

Монтаж потолка и светильников можно осуществлять самостоятельно, если комната имеет правильную форму и не нужно подстраиваться под ее периметр. Если же дизайн зала подразумевает установку колонн, тогда без помощи специалистов не обойтись. Лучше для правильного оформления колоны использовать специальные окаймления, тогда не будет эффекта поглощения, который выглядит смешно и нелепо.

Светильники для потолка Грильято: световые технологии и новинки

Часто для монтажа потолка используют растровые светильники, на их корпусе существуют специальные подвесы, упрощающие установку. Популярностью пользуется и установка светильников в ячейки потолка, подобные приемы позволяют гармонично вписываться освещению в дизайн помещения и создавать хорошую светоотдачу.

Многие предпочитают выбирать светильники Даунлайт Грильято, которые стильно и красиво смотрятся на подвесном потолке

Одной из недорогих новинок в подобном освещении являются люминесцентные лампы Грильято, они представлены в нескольких видах:

1. С наличием зеркального растра, он позволяет увеличить рассеивание света по помещению и увеличить его отдачу. Подобный дизайн обрел наибольшую популярность, из-за наличия своих функций и доступной стоимости.
2. С применением опалового рассеивателя, он способен смягчить свет и является более модернизированной моделью ламп. Подобные лампы применяются зачастую в офисах и государственных учреждениях, ведь они не приносят дискомфорта, даже если смотреть на лампу прямо, не отводя глаз.
3. Применение призматического рассеивателя позволяет добиться интересного эффекта – появления геометрического светового луча, что делает дизайн помещения более эксклюзивным.
4. Светильники в форме колотого льда подходят как для офисных учреждений, так и для развлекательных и торговых центров, а благодаря своей форме, они создают изюминку в интерьере.

Для оформления помещения применяют светильники Даунлайт Грильято. Они отличаются тем, что ими подчеркивают одну определенную зону. Они бывают как круглой или квадратной формы, так могут и иметь любые размеры и пропорции. Отличительной особенностью этого освещения является то, что свет направляется в ту зону, в которой размещен светильник.

Эффектно выглядит потолок черного цвета с секциями, и встроенными светодиодными лампами Грильято, но перед столь смелым дизайном, необходимо правильно подобрать мебель для помещения и стильно оформить стены.

Потолок Грильято: светильники и их дизайн

Стандартом является потолок Грильято, с размещенными на нем симметричными ячейками. Но творческие личности могут заказать дизайн с необычным и непропорциональным размещением ячеек.

Для того чтобы сделать потолочную поверхность оригинальной и красивой, можно совместить потолок Грильято с зеркальным потолком или с гипсокартонной конструкцией

Световые технологии представлены в таком дизайне:

• В виде жалюзи;
• Имеющие форму пирамиды;
• Многоуровневые конструкции;
• Не стандартные формы ячеек.

В итоге можно получить интересный подвесной потолок, радующий своим дизайном, и способный преобразить до неузнаваемости любой скучный интерьер.

Благодаря современным технологиям, можно отлично совместить потолок Грильято с другими видами подвесных конструкций, а разбавив их интересными и подходящими цветами, можно добиться потрясающего результата. Правильная установка светильников и дизайн помещения могут изменить и скорректировать форму любой комнаты или коридора, а если цветовая гамма представлена в светлых тонах, слегка подчеркнутая темными полосами или разводами, то этот эффект значительно увеличится.

Особой популярностью потолки и освещение Грильято пользуются на подиумах и представлениях, там можно разместить осветительные приборы таким образом, чтобы основной источник света находился посредине, создавая приглушенную и романтичную атмосферу для зрителей.

Монтаж светильников для потолка Грильято (видео)

Наиболее подходящими потолки Грильято будут смотреться в прихожей дома или квартиры. В других комнатах это создаст ненужную холодность и официальность в атмосфере, что нежелательно для тех, кто пытается добиться семейного уюта.

Примеры светильников для потолка Грильято (фото в интерьерах)

Монтаж светильников на потолки грильято, армстронг, гипрок, подвесы, магистральные

Мы качественно и в срок  выполняем работы по монтажу светильников в потолки «Армстронг», накладные на профлист и бетон, врезные в гипсокартон и панели, врезные в потолки «Грильято» и реечные потолки, таблички «Выход», шинопроводы и трековое освещение.

Установка, монтаж, подключение, замена светильников светодиодных, диодных лент, галогеновых, спектральных, бестеневых, бактерицидных, люминесцентных, прожекторов, магистральных, трековых, металлогалогеновых, диммируемых, эвакуационных, аварийных, подключение Блоков Аварийного Питания, БАП, ИБП, замена ламп, дросселей, балластов, трансформаторов и блоков питания входит в наши компетенции

Светильники врезные, шинопроводные и в потолок «Армстронг»

Цены на монтаж, замену, установку светильников и электроосвещения

№	Вид электромонтажных работ:	Высота основания до 3 метров, руб/шт	Высота основания до 5 метров, руб/шт	Высота основания до 8 метров, руб/шт
	Замена светильника, на существующем монтажном месте , включающая демонтаж и монтаж светильника и подключенных проводов:
	Встраиваемый на гипсокартоне,  ∅100 мм и менее	100	200	300
	Встраиваемый на гипсокартоне,  ∅200 мм и менее	200	300	400
	Встраиваемый на гипсокартоне,  ∅300 мм и менее	300	400	500
	Прожектор на шинопроводе	100	200	300
	Встраиваемый в потолок типа «Армстронг» 4х18, размер 595х595 мм	300	400	500
	Встраиваемый в грильято 100х100, ∅200 мм и менее	150	250	350
	Встраиваемый в грильято 100х100, ∅300 мм и менее	200	300	400
	Встраиваемый в грильято 50х50, ∅200 мм и менее	200	300	400
	Встраиваемый в грильято 50х50, ∅300 мм и менее	250	350	450
	Накладной на гипсокартоне до 300 мм	200	300	400
	Накладной на гипсокартоне до 600 мм	300	400	500
	Магистральный 2х58 со сборкой в линию	400	600	800
	Магистральный 2х58 со сборкой в квадраты	500	700	900
№	Вид электромонтажных работ:	Высота основания до 3 метров, руб/шт	Высота основания до 5 метров, руб/шт	Высота основания до 8 метров, руб/шт
	Монтаж нового светильника, включающий разметку, выборку или вырезание отверстия, сборку светильника и подключение существующих проводов:
	Встраиваемый на гипсокартоне,  ∅100 мм и менее	500	700	900
	Встраиваемый на гипсокартоне,  ∅200 мм и менее	700	900	1100
	Встраиваемый на гипсокартоне,  ∅300 мм и менее	900	1100	1200
	Прожектор на шинопроводе, монтажом шины, подводкой питания и заглушкой. Цена за один шинопровод в сборе от 1 до 4,5 метров	1500	2000	2500
	Встраиваемый в потолок типа «Армстронг» 4х18, размер 595х595 мм	300	400	500
	Встраиваемый в грильято 100х100, ∅200 мм и менее	500	700	900
	Встраиваемый в грильято 100х100, ∅300 мм и менее	700	900	1100
	Встраиваемый в грильято 50х50, ∅200 мм и менее	700	900	1100
	Встраиваемый в грильято 50х50, ∅300 мм и менее	900	1100	1300
	Накладной на гипсокартоне до 300 мм	400	600	800
	Накладной на гипсокартоне до 600 мм	500	700	900
	Магистральный 2х58 со сборкой в линию	500	700	900
	Магистральный 2х58 со сборкой в квадраты	600	800	1000

Обратите внимание — аренда лесов, вышек и лестниц для высоты более 5 метров не входит в расценку.

Ошибки при монтаже светильников:

При электромонтажных работах по подключению светильников часто встречаются:

• Прерывание нулевого проводника в выключателе — может привести к электротравме
• Неверный номинал автомата защиты — может привести к возгоранию
• Неверная характеристика автомата защиты — приводит к избыточным токам короткого замыкания

СЕКРЕТ: Обратите внимание на кабель проложенный к светильникам. Он должен быть с цельными медными жилами, сечением не менее 1,5 мм2! Эту маркировку можно найти на самом кабеле. Номинал автоматического выключателя на такую линию не более С10А. Идеально, если стоят автоматы с характеристикой B!

Качественный монтаж светильников и освещения

При качественном электромонтаже следует учесть следующее:

• Надежность соединений в распределительных коробках
• Распределение светильников по фазам
• Учесть коэффициент мощности для запаса сечения кабеля
• Выбирать автоматический выключатель соответствующий электрической мощности светильников и сечению кабеля

Ознакомьтесь с нашими работами на фото ниже и по ссылке:

Светодиодные прожекторы на шинопроводе

Освещение витрин трековой системой

Монтаж светильников на потолки «Грильято»

Монтаж магистральных светильников на лотки

Монтаж люминесцентных магистральных светильников «Квадраты»

Монтаж врезных светильников на потолки «Грилято»

Монтаж эвакуационного освещения и табличек

Монтаж накладных светильников

Монтаж светильников в потолки «Армстронг»

Монтаж люстр

Монтаж точечных светильников

Монтаж бестеневых светильников

Монтаж люминесцентных светильников

Монтаж магистральных светильников в магазинах

Монтаж светодиодной ленты

Монтаж ламп «Эдиссона»

Мы занимаемся монтажом освещения и электромонтажными работами более 10 лет. Мы сдавали множество объектов самым разным технадзорам и комиссиям, а проекты экспертизе и РосТехНадзору.

Мы предлагаем выполнить:

• освещение вашего объекта, ориентируясь на ваш бюджет и желания
• расчет освещенности в программе DiaLux , согласно норм, для обоснования эффективности освещения
• раздел электроосвещение электрического проекта ЭО — если это требует заказчик и согласовать его
• провести замеры освещенности, для подтверждения достижения нормируемой освещенности

Для КОНСУЛЬТАЦИИ по освещению и расчету стоимости монтажных работ отправьте заявку по форме ниже, и мы свяжемся с вами в течении дня. Спасибо!

СТАТЬЯ: Больше понимания по управлению освещением, вы можете найти в статье - Радиоуправление и мастер-свет

Как осуществить монтаж светильников в подвесной потолок

Красивый подвесной потолок из гипсокартона или пластиковых панелей, давно и успешно используется для обустройства дизайнов интерьеров. Но одно дело соорудить подвесную конструкцию, и совершенно другое – сделать грамотную подсветку. Для этого необходимо подобрать вид светильников, провести проводку, наметить расположение каждого источника света. Согласитесь, не у каждого имеются достаточные знания для осуществления такой работы. Но нет ничего не возможного. Рекомендации специалистов помогут сделать правильную подсветку подвесного потолка.

Установка светильников в потолок Грильято

Потолок Грильято на фото, является наиболее сложным вариантом по монтажу светильников, поскольку требует использования нестандартных решений. Для данного вида потолочной конструкции не подходят обычные виды источников света. В данном случае, рекомендуется использовать оборудование растрового вида Милано-грильято. Монтаж источника света в потолок осуществляется путем замены одной из панелей осветительным модулем. Для надежной фиксации светильника, необходимо позаботиться о наличии дополнительных крепежных элементов, чтобы исключить возможность нагрузки на потолок Грильято.

Более интересный дизайн потолка из пластиковых панелей Грильято получается при использовании встраиваемых источников света Downlight в конструкции решеток. Монтаж данного оборудования немного сложнее, чем предыдущий вариант. В каждом конкретном случае, необходим индивидуальный подход к монтажу. Часто, для надежной фиксации требуется установка дополнительных крепежных конструкций. Модельный ряд Downlight представляет модели округлой и квадратной формы, дополненные отражателями и стеклами. Установка любого образца из данного модельного ряда, осуществляется путем вырезания отверстия с помощью лазера в решетке потолочной системы.

Установка светильников в потолок Армстронг

Для потолочной конструкции вида Армстронг наиболее подходят светодиодные источники света. Они обладают превосходными техническими данными, неприхотливы в эксплуатации и служат длительный срок. Монтажные работы по установке осветительных приборов Армстронг включают в себя следующие этапы:

• Для начала выбирается панель, на месте которой будет установлен светодиодный светильник.
• Затем извлекается декоративный модуль и подводится обесточенный электро кабель.
• К клеммному коробу, расположенному на корпусе подсоединяем провода.
• В завершении работы, светодиодный светильник Армстронг монтируем на место удаленной декоративной панели.

Монтаж светильников в потолок из гипсокартона

Для гипсокартонных потолочных систем используются точечные поворотные либо стационарные источники света. Благодаря легкому весу и компактности, данный вид осветительного оборудования, можно устанавливать по всей площади подвесной конструкции. Установка точечных светильников включает в себя следующие этапы:

• Планирование размещения каждой единицы освещения.
• Проведение проводки к месту монтажа.
• Создание отверстий для крепления светильников.
• Подсоединение к электросети.
• Закрепление источника света на поверхности потолка.
• Проверка работоспособности системы.

Установка светильников в потолок из пластиковых панелей

Одним из распространенных видов подвесных потолочных конструкций, является сооружение из пластиковых панелей. Осуществлять монтаж подсветки в данном случае, рекомендуется при установке панелей.

• В первую очередь, следует выбрать место, где будут располагаться светильники.
• Далее при помощи дрели и специальной насадки, просверливается отверстие в потолочной конструкции. Диаметр отверстия должен соответствовать размеру осветительного прибора.
• В готовое отверстие вставляем кольцо с отогнутыми фиксационными пружинами.
• В полученное отверстие втягиваем провод и подключаем к светильнику.
• Не забываем, что все соединения проводов должны тщательно изолироваться.
• Далее устанавливаем светодиодную или энергосберегающую лампочку, фиксируем ее при помощи специальной скобы.
• Подсветка готова к эксплуатации.

Пошаговая инструкция установления светильников в подвесной потолок на видео.

В заключении хотелось бы отметить, что специалисты рекомендуют тщательно выбирать вид и модель светильников для того или иного типа подвесной потолочной системы. Выбирая точечные лампочки, стоит знать, насколько сильно они накаляются, и может ли это привести к порче конструкции. В процессе монтажных работ, рекомендуется придерживаться советов специалистов и тогда, подвесной потолок из гипсокартона или любого другого типа, обретет красивую подсветку.

Интересное о LED » Встраивание светильников в потолок грильято

Одна из проблем обустройства современных подвесных решетчатых потолков – это встраивание светильников в потолок грильято. Потолки «Грильято» или решетчатые, или ячеистые представляют собой конструкцию в виде решетки, собранную из алюминиевых профилей малой толщины. Название получили от итальянского слова grilgliato, которое переводится как «решетка». Они набираются из решеток, имеющих квадратные ячейки, размером от 30х 30 мм до 200 х 200 мм. Решетка грильято состоит из профилей с пазами и выступами и имеет размеры 600 х 600 мм, высотой от 30 до 50 мм. Они крепятся на направляющих длиной 0,6, 1,2, 1,8 и 2,4 м. Направляющие крепятся на гибких или жестких подвесах к основному перекрытию помещения. Это позволяет установить подвесной потолок грильято на высоте, заданной в его проекте. Такое решение дает возможность разместить за подвесным потолком инженерные коммуникации помещения, в том числе и осветительные сети.

Монтаж светильников в потолок грильято можно организовать как в составе решетки грильято, вместо стандартной решетки, так и над ней.

Эти потолки позволяют организовать оригинальное освещение, установив накладные светильники прямо на потолочное перекрытие, т. е. над подвесной конструкцией. Квадратики света на полу и на мебели создадут необычный узор.

Подобрать для своего потолка светильники для потолка грильято можно на нашем сайте: встраиваемые светильники.

Светильники для потолков «Грильято»

Одним из условий замены стандартной решетки грильято на светильник является его конструкция, которая должна быть размерами 588 х 588 мм и не более. При больших размерах могут быть трудно разрешаемые проблемы. Например, светильники для стандартных потолков типа «Армстронг», имеющие размеры 595 х 595 мм могут быть размещены только при серьезной обрезке одной стороны профилей, а в некоторых случаях и это невозможно.

Для потолков «Грильято» можно использовать:

• растровые светильники, изготовленные по аналогии со светильниками типа «Армстронг»;
• одиночные светильники – с одной лампой, дающей узкий луч света;
• двух- , трех- и четырехламповые встраиваемые светильники;
• специальные светильники под потолки «Грильято».

Для крепления обычных встраиваемых светильников в ячейки таких потолков изготавливаются пластиковые или алюминиевые вкладыши с монтажными отверстиями для светильника, имеющие размер ячейки потолка.

подвесные потолки, фото и видео монтажа подвесов

Поэтапный монтаж

Монтаж потолка грильято — крайне простая операция. Нам необходимо сделать следующее:

1. Составляем план будущего потолка на бумаге, при этом учитываем все особенности выбранной конструкции.
2. Отбиваем уровень будущего потолка. Учтите, что от основного потолка нельзя отступать меньше, чем на 200 мм. Оптимальное расстояние отпуска считается 300–350 мм. При таком расстоянии, будет удобнее всего «продевать» готовые клетки 60×60 и защелкивать их на несущую конструкцию. Итого, отступаем от основного потолка необходимое расстояние, проводим линию с этим расстоянием по всему периметру комнаты при помощи уровня.
3. Прибиваем несущий уголок по всей этой линии.
4. Размечаем потолок по схеме, которую мы уже составили, а именно — делаем отметки по 60 см в нужной последовательности и размечаем наши линии при помощи отбивочного шнура с синькой.
5. На расстоянии 1,8 метра друг от друга, максимум 2,4 метра, в местах перекрестья, прибиваем регулируемые подвесы.
6. Подготавливаем будущие коммуникации и проводим провода под освещение. Кстати, лампы необходимо покупать специальные. Называются такие — скотлайн, и предназначены они специально для грильято.
7. Используя прибитый уголок к стене и подвесы, прикручиваем основной каркас. В местах, где перекрещивается несущий профиль, следим, чтобы все защелкнулось.
8. Выставляем при помощи уровня (лучше, конечно, лазерного) наш потолок в ноль. То есть, регулируем его ровность при помощи подвесов.
9. Вставляем светильники.
10. На полу собираем клетки и монтируем их в основную конструкцию.

На этом все, дорогие читатели. Как мы говорили выше, такие системы отлично смотрятся при комбинировании с другими подвесными потолками. Идеальный вариант, по моему мнению, — это гипсокартонный потолок, в центре которого натянут натяжной, а вот натяжной прикрыт грильято. На деле такую композицию назовешь не иначе, как шедевром.

И напоследок, хотелось бы вас еще раз предупредить: если вы ранее не производили подобных работ, воздержитесь от них и доверьте работу профессионалам. Ведь приходится иметь дело с электроинструментом, а для этого необходимо знать технику безопасности. И помните, наша статья несет лишь рекомендательный характер и не является прямым указанием к действиям, поэтому прежде чем приступать к работам, хорошенько подумайте, все ли вы учли.

Для закрепления прочитанного рекомендую посмотреть вам следующее видео. А в остальном, удачи!

Установка потолка грильято

Монтаж потолка грильято можно выполнить самостоятельно, производят его на подготовленное перекрытие. Так как поверхность после сборки модулей хорошо просматривается, она должна иметь безупречный вид. Для этого требуется:

1. Удалить с плит остатки старой отделки.
2. При необходимости выполнить расшивку и заделку трещин.
3. Выровнять перекрытие шпаклевкой, покрыть его интерьерной краской (в тон помещения или сделать контраст, как задумано дизайнером).
4. Готовят коммуникации, которые будут проложены под секциями – выводят проводку под светильники, вентиляцию при необходимости.

После того, как подготовительные работы завершены, можно приступать к монтажу системы. Если высота потолка низкая, то подбирают небольшой размер ячеек, большую толщину профиля и много освещения. По периметру помещения под плитами перекрытия вначале наносят разметку, отмечая уровень, на котором будет крепиться ячеистая решетка. Делают это с помощью лазерного либо водяного уровня.

Как собирать потолок грильято?

Для монтажа конструкции понадобятся:

• стартовые уголки;
• подвесы;
• направляющие профиля;
• решетчатые модули;
• дюбеля, саморезы, дрель.

Сборка потолка грильято производится в такой последовательности:

1. По нанесенной на стены разметке производится монтаж стартового уголка, который обеспечивает ровную плоскость для будущего покрытия и гарантирует аккуратную пристыковку его к стене. Для его крепления используют дюбели с пластиковой гильзой или саморезы.
2. Производится сборка подвесов, они состоят трех элементов:

• спицы-кольца, которое крепится к поверхности;
• крючка, на который навешивается профиль;
• бабочки, она является соединительным элементом между крючком и кольцом и регулирует высоту конструкции из профилей.

Крепление подвесов к перекрытию производят с помощью зонтичного дюбеля, шаг установки – не более 1 м.

На одном уровне должны быть зафиксированы все направляющие профиля, которые составляют основу всей конструкции. Для крепления к перекрытию их просто вставляют в крюк подвеса. Для соединения планок используют специальные элементы. Между собой профили перпендикулярно вставляются в специальные пазы. Разрезаются элементы обычными ножницами по металлу.
В результате должна получиться подвешенная к перекрытию и скрепленная между собой обрешетка с секциями 600х600 мм. В нее в специальные разъемы с пазами вставляются готовые решетчатые модули без всякого крепления, они просто защелкиваются.

Потолок грильято в интерьере

Решетчатое покрытие – ультрамодное и удачное дизайнерское решение по отделке пространства. Оно не только скрывает под собой все коммуникации, но и придает помещению современный вид, приносит в него невесомость и легкость. Благодаря своей геометрической структуре и разнообразию расцветок растровая система нашла свое применение в жилых и общественных помещениях.

Потолок грильято в квартире поможет скорректировать непропорционально высокие апартаменты, его активно устанавливают на кухне, в кабинете, гостиной. В ванной такие модули уместны благодаря высоким антикоррозийным свойствам металла. В помещениях, где нужно скрыть вентиляционные коммуникации и противопожарную систему, ячеистые конструкции тоже широко применяются.

В такие блоки без труда можно поместить освещение. В ячейках красиво смотрятся встроенные прямо в каркас конструкции точечные лампы, они составляют с модулями единое целое. Существуют специальные зеркальные светильники, подходящие по размеру под потолочные секции. Накладные или подвесные люстры с геометрическими элементами тоже оригинально выглядят на фоне ячеистой поверхности.

Гармоничнее решетчатое оформление смотрится на большой площади. Грильято можно комбинировать с другими потолочными конструкциями – реечными, кассетными, легко сочетать с другими видами подвесных одноуровневых или многоуровневых конструкций. Ячейки прекрасно гармонируют с разными видами отделки, скрывают неприятные дефекты поверхности, неприхотливы в уходе и хорошо поглощают шумы. Внешне простая конструкция благодаря своей лаконичности сможет стать изюминкой любого интерьера.

Виды решеток

Алюминиевые профили для потолков грильято выпускаются крашеными (бюджетный вариант), лакированными невыцветающим химически стойким лаком, анодированными или фактурированными под иные материалы фотопечатью. По устройству вставных решеток потолки грильято делятся на:

• Стандарт – самые простые в работе и дешевые, эксплуатационные качества средние.
• Пирамида, или пирамидальные – прим. на 30% дороже стандартных, сложнее в монтаже, но функциональнее и эстетичнее.
• Жалюзи – с ячейками вытянутой формы. Не дешевле стандартных, т.к. металл на профили требуется толще. В основном предназначены для функционального применения.
• Многоуровневые – с этими имеет место изрядная путаница, см. ниже.

Стандарт

Стандартные решетки грильято набираются из профилей U-образного сечения. Точнее, сечения в виде перевернутого П, поз. 1 и 1а на рис. Чтобы базовый потолок сквозь решетку грильято стандарт не проглядывал явно, сторона ее ячейки должна быть не более 2-3% от высоты базового потолка, при ее значении до 3 м. Звуки грильято стандарт подавляет только распространяющиеся сверху вниз, на 6-10 дБ (в 2-3 раза).

Виды решеток грильято

Пирамида

Усеченная пирамида в данном случае только воображаемое заполнение ячеек грильято, поз. 2. Самый профиль решетки Y-образного сечения, поз. 2а. Просматриваемость запотолочного пространства много ниже (поз. 3б), поэтому сторона ячейки пирамидального грильято может быть 7-8% и более от высоты базового потолка. Шумоподавление сверху вниз на 14-18 дБ (5-8 раз), а снизу вверх на 8-12 дБ (2,5-4 раза). Монтаж требует навыка и внимания, чтобы случайно не погнуть полки Y.

Жалюзи

Грильято-жалюзи в больших залах позволяют хорошо и ненавязчиво зрительно организовать пространство. Напр., на поз. 3а направить по пути к двери, тем более что там и указатели повесить негде. За технически функциональными грильято-жалюзи (поз. 3б) можно, к примеру, спрятать широкие воздуховоды, обеспечивающие мощный поток при низком давлении. За столиком в кафе с такой приточно-вытяжной вентиляцией могут спокойно беседовать некурящий с заядлым курильщиком. Наконец, функциональность грильято-жалюзи возможна эстетически-декоративная, напр. для имитации деревянного реечного потолка. Обойдется грильято «под рейку» вряд ли дешевле дуба, зато потолок будет негорючим и не гниющим.

Многоуровневые

Снова нам понадобится рис. со схемой потолка грильято. Видите просечки вверху профилей-«пап»? В них можно вставлять дополнительные несущие элементы и следующие секции собирать со сдвигом вверх. Но применяется такая технология довольно редко: чтобы сформировать уступ хорошо заметной высоты, нужно много материала и труда. Сборка многоуровневых потолков грильято чаще осуществляется по комбинированной технологии:

1. Собирают каркас для гипсокартонного многоуровневого потолка по базовой для него технологии, из C- и U- оцинкованных профилей;
2. Обшивают ГКЛ вертикальные поверхности – боковины;
3. В горизонтальных проемах монтируют несущие рамы грильято;
4. В проемы несущих рам ставят решетки и оборудование потолка.

Еще одна путаница

Слово «грильято» можно считать шедевром рекламного дела, до того оно хорошо звучит, запоминается и ассоциируется. Не удивительно, что под тем же названием под заказ предлагаются фальшпотолки ничем не плохие, но конструктивно, технологически и по эксплуатационным свойствам потолку грильято не родственные. Напр., на поз. 1 рис. – натяжной потолок с поддерживающей декоративной решеткой. Она не даст провиснуть полотнищу, но с грильято здесь только внешнее сходство. Или, скажем, бескаркасный подвесной реечный потолок из гнутых металлопрофилей, поз. 2. Общего с потолком грильято у него только то, что оба алюминиевые. А многоуровневый гипсокартонный потолок с натяжными вставками, поз. 3, просто беззастенчиво эксплуатирует расхожий мем.

Образцы подвесных потолков не грильято, предлагаемых как грильято

Особенности сборки и монтажа растровых потолков

Конструкция растровых потолков состоит из направляющих и блоков из алюминиевого профиля. Направляющие закрепляются на потолке, а после соединяются между собой поперечными элементами. В результате этой работы получается решетка с крупными ячейками. Именно в них позже будут устанавливаться блоки из профилей.

Основные детали растрового потолка:

• длинные направляющие;
• короткие поперечные направляющие;
• подвесы;
• угловые молдинги:
• алюминиевый профиль разного размера и высоты.

При помощи все этих элементов можно собрать разные по своей форме потолочные конструкции, которые могут сочетать в себе панели различных размеров с отличными друг от друга ячейками.

Растровый потолок грильято начинают собирать только после того, как все необходимые коммуникации уже проведены и ничто не мешает процессу сборки.

Этап 1

Сначала размечают плоскость поверхности потолка. Для этого на одной из стен делают при помощи карандаша отметку, которая станет отправной точкой для проведения последующих монтажных работ. Точку эту следует выбирать таким образом, чтобы монтируемая конструкция смогла полностью закрыть собой различные выступы, перекрытия и все верхние инженерные коммуникации.

Сделав отметку, необходимо спроецировать ее на оставшиеся стены, а затем соединить полученные координаты между собой. В итоге, на стенах помещения должна появиться горизонтальная линия, огибающая весь периметр комнаты.

Этап 2

Вдоль линии крепятся направляющие. Крепить из нужно так, чтобы профиль образовывал полочку, обращенную лицевой стороной к полу. Саморезы нужно подбирать в соответствии с материалом, из которого сделаны стены. Максимально возможное расстояние между саморезами — 45 см.

Схематичное изображение поэтапного монтажа растровых потолков

Этап 3

После того, как по периметру помещения были закреплены основные направляющие, можно переходить к креплению направляющих профилей конструкции, которые впоследствии станут основой для установки в них блоков из алюминиевых профилей.

Для эффективного и правильного размещения направляющих снова необходима разметка. А для надежного крепления профилей потребуются подвесы, которые нужно закрепить на потолке не более чем через 1200 мм друг от друга.

Крепление подвесного растрового потолка на подвесы

Таким образом, собирается решетка из направляющих, в которую позже будут устанавливаться кассеты. Кстати, точно таким же образом собирается и потолочная система Armstrong.

Этап 4

Последним шагом будет установка кассет с из алюминиевых профилей, светильников и прочих декоративных элементов.

Разнообразие дизайнерских свойств растровых потолков грильято невелико. Обусловлено  это, прежде всего, малым количеством форм и оттенков. Алюминиевые профили выпускаются в основном в белом, черном цвете и цвете металлик. Но есть возможность купить конструкцию под заказ в желаемом заказчиком цвете или окрасить ее самостоятельно в тот оттенок, который наиболее всего подходит под стиль интерьера.

На фоне огромного количества преимуществ единственный недостаток потолков грильято выглядит как-то убого, но тем не менее он все же есть. Высокая цена на такие конструкции пока что не дает вволю развернуться дизайнерам и архитекторам, но скорее всего, подобная «прихоть» производителей — явление временное. В ближайшем будущем каждый офис, каждый бутик, каждый магазин будет встречать посетителей веселыми «дырчатыми» потолками.

Несколько предварительных рекомендаций

Общий выбор, конечно, должен исходить из собственного желания, вкусов, взглядов и технических требований помещения. Но есть и общие моменты, которые стоят того, чтобы о них рассказать.

Сразу отметим важный технический момент. Светильники должны быть подобраны под существующее напряжение и силу тока. Потому что в одном случае – это будут постоянные растраты на источники света, а в другом — на дополнительные приборы для избегания конфликта.

О светильниках

Для создания оригинального и привлекательного дизайна интерьера можно применить различные приемы светового оформления. Сегодня большой популярностью пользуются встраиваемые модели светильников для подвесных потолков. Высокая востребованность обеспечена широким модельным рядом этих приборов: различные цвета, материалы, формы. Поэтому, если нужно освежить пространство, встраиваемые светильники для подвесной конструкции – отличный выход.

Виды

Поскольку светильники устанавливаются при монтаже каркаса подвесной конструкции, особое крепление не требуется. В отличие, например, от светильников накладного типа. Очень часто они оснащаются непростыми фиксирующими приспособлениями.

Итак, о видах:

1. Растровые. Прекрасно подходят для нежилых, общественных помещений.
2. Люминесцентные. К ним склоняются те, кто предпочитает энергосберегающие технологии.
3. Накладные. Подходят для помещений с низкими потолками, если встроенное освещение вмонтировать по каким-то причинам невозможно.
4. Для реечных потолков. Применяются не только в офисах и коммерческих структурах, но и в жилых комнатах.
5. Грильято. Отлично подходят для потолков Армстронг. Похожи на растровые приборы, однако отличаются конструкцией корпуса.
6. Приборы направленного света. Для отражения светового потока обладают зеркальной поверхностью.
7. Пылевлагозащищенные. Подходят для применения в непростых условиях. Имеют разные IP-классы.
8. Точечные. Подходят для небольших пространств, способны взять на себя декоративную функцию.
9. Ринго – представители акцентного освещения.

Растровые

Поскольку сейчас для нас особый интерес представляют растровые приборы, рассмотрим их подробнее.

Вообще, «растровые» походит от немецкого слова «растер», означающего «решетка». В таком световом приборе отражателем выступает решетка белого цвета или выполненная из зеркального алюминия.

Такие светильники с решеткой сейчас чаще всего применяются для обустройства освещения при установке систем Армстронг. Эти приборы стали фактически первыми на постсоветском пространстве после ЛПО. Раньше, во времена Союза, подвесные потолки были большой редкостью. Ими могли похвастаться, например, лаборатории или театры. Выглядели эти конструкции весьма грубо, а производились почти как под заказ.

Выбирая такой светильник, стоит ориентироваться и на решетку, которая не только распределяет поток света, но и позволяет комфортно себя чувствовать под таким прибором человеку. Поэтому должно быть безопасно.

Виды решеток

1. V-образная. Материал – матовый алюминий.
2. Параболическая. Материал – анодированный алюминий. Увеличенное количество поперечный ламелей в конструкции уменьшает слепящий эффект от прибора. Как правило, предусмотрены варианты с 5, 7 и 9 ламелями.
3. Двойная параболическая. Материал – анодированный алюминий.

Особенности расчета и монтажа

Один растровый светильник при стандартной высоте потолка (до трех метров) рассчитан на освещение пяти квадратных метров.

Поскольку приборы имеют достаточно большой вес, их устанавливают с закреплением к перекрытию или основному потолку. Для стандартной подвесной конструкции предусматривается два подвеса для светильников.

Ассортимент позволяет сделать правильный выбор

Как видим, возможностей для оптимального выбора предостаточно. Главное, взвесить все преимущества и недостатки того или иного варианта, и тогда избранный вариант будет и выглядеть красиво, и служить эффективно и надежно.

Процесс монтажа растровых конструкций

Потолки такого типа состоят из следующих комплектующих деталей:

• длинных направляющих;
• поперечных реек небольшой длины;
• подвесов;
• алюминиевого профиля;
• угловых молдингов.

Перечисленный набор деталей дает возможность собирать растровые конструкции для потолков. На них можно видеть разные панели и ячейки, которые отличаются размерами, цветом и геометрическими формами. Они бывают у подвесного потолка квадратами, прямоугольниками, ромбами и прочими фигурами.

Направляющие крепят к перекрытию и соединяют поперечными рейками. В результате собирается внешне напоминающая решетку конструкция из ячеек. Их габариты позволяют размещать в них профильные блоки.

Сборку растрового потолка осуществляют в определенной последовательности:

1. До начала монтажа конструкции нужно проложить все коммуникации.
2. Далее приступают к разметке потолочной поверхности. Для этого выбирают определенную стену и на ней карандашом делают отметку. От этой точки будут стартовать все дальнейшие монтажные работы. При ее выборе учитывают имеющиеся выступы и проложенные коммуникации, поскольку конструкция должна прикрыть их.
3. Отправную точку переносят на другие стены. Все нанесенные отметки соединяют между собой. В итоге образуется горизонтальная линия, проведенная по периметру помещения.
4. Затем согласно разметке прикрепляют направляющие. После монтажа профиль должен образовать подобие полочки, лицевая сторона которой направлена к поверхности пола. Выбор саморезов зависит от материала, из которого выложены стены. Их крепят с шагом, не превышающим 45 сантиметров.
5. Когда направляющие установлены по всему периметру, приступают к фиксации поперечных реек, на которые в дальнейшем монтируют алюминиевые профиля.
6. Для качественного выполнения такой работы делают разметку. Чтобы надежно закрепить профиля, устанавливают подвесы, расположив их на потолке с шагом не более 1200 миллиметров. В результате получается решетка из надежно смонтированных профилей. В нее укладывают специальные кассеты.
7. На завершающем этапе производят установку панелей, осветительного оборудования и различных декоративных элементов.

Аналогично собирают обрешетку для растрового потолка Армстронг. Это классическое решение со сплошными плитами для офисных помещений. Как называется потолок из квадратов? Именно Armstrong.

Что касается потолков Грильято, то их разнообразие ограничено по причине небольшого количества цветовых решений и конструктивных особенностей форм. Дело в том, что их производители выпускают алюминиевые профили в черном и белом оформлении, а также в цвете металлик. При желании можно заказать индивидуальную потолочную систему и покрасить ее в определенный цвет, чтобы она своим видом соответствовала стилю оформления помещения.

Монтаж потолка Грильято.

Монтаж ячеек

Перед началом монтажных работ нужно определиться с размером ячеек, так как они бывают 10-ти стандартных размеров:

• 30 на 30 мм,
• 40 на 40 мм,
• 50 на 50 мм,
• 60 на 60 мм,
• 75 на 75 мм,
• 86 на 86мм,
• 100 на 100 мм,
• 120 на 120 мм,
• 150 на 150 мм,
• 200 на 200 мм.

Последние два размера подходят только для декоративных целей, так как обладают максимальной степенью прозрачности

Также важно обратить внимание на цвет ячейки, ширину базы, толщину металла и высоту ячейки. Схематично выделяют следующие типы:

• Стандарт. Конструкция состоит из одинаковых секций квадратной формы стандартных размеров. Является самой популярной моделью.
• Пирамида. Оригинальный потолок с визуальным 3D – эффектом, который достигается использованием Y-образного алюминиевого профиля.
• Жалюзи. Гениальное решение для комнат с ограниченной шириной, которое обеспечивает быстрый доступ к инженерным коммуникациям.
• GL15. Адаптированная версия под потолки типа Армстронг с возможностью установки решеток грильято. В комплекте поставляется подвесная система Т-15. Само устройство производит впечатление очень сложной конструкции.
• Многоуровневый потолок. Разные уровни достигаются за счет разной высоты профилей и решеток “мама — папа”. Отличительной особенностью является деление на модули, которые впоследствии можно по отдельности разбирать и собирать заново.

Грильято-жалюзи

Инструменты для монтажа

Потребуется следующие инструменты и оборудование:

• дюбели,
• подвесы,
• направляющие и профили,
• U-образные профили “мама — папа”;
• при необходимости внутренние блоки потолочного кондиционера,
• отопительные элементы,
• датчики противопожарной безопасности,
• растровые или направленные светильники для Грильято;
• уровень,
• отбивочный шнур,
• линейка,
• стремянка,
• пистолет монтажно-поршневой,
• шуруповерт,
• отвертка,
• перфоратор.

Далее приведем описание процесса монтажа потолка. Это под силу сделать собственными силами при наличии стандартного набора инструмента. Перед началом работ нужно рассчитать положение несущих планок, длина которых составляет 180 или 240 см:

• Необходимо разделить эти два значения на длину и ширину помещения и по полученному значению выбрать оптимальный вариант сборки, который позволит минимально обрезать несущие планки.
• Отмечаем на базовом потолке места для крепления подвесов, на которые будут крепиться направляющие планки.

• Монтируем по периметру помещения пристенный уголок, который даст возможность зафиксировать высоту будущего потолка. Отверстия в стене нужно сверлить с шагом в 1 метр. Уголки крепи дюбелями.
• Устанавливаем подвесы в ранее отмеченных точках.
• Продолжаем сборку установкой несущих планок. Устанавливаем рейки длинной 240 см, соединяем их вместе посредством соединительных элементов. Далее ставим планки 1.2 и 0.6 метра длиной. В итоге получим решетчатую конструкцию.
• На дополнительных подвесах крепим осветительные приборы.

Номенклатура для потолков Грильято

• Собираем непосредственно Грильято при помощи планок “мама-папа”. Собрав всю конструкцию на полу, поднимаем ее к потолку и аккуратно вставляем в собранный каркас.
• На последнем этапе протягиваем электропроводку и выравниваем уровнем всю конструкцию при помощи подвесов.

На фото ниже приведена подробная схема сборки потолка.

Схема потолка Грильято

Ниже приведены ролики, которые вам помогут понять все тонкости процесса сборки потолка Грильято.

Что такое растровый потолок

Растровый потолок представляет собой ячеистую поверхность, которая создается из определенного количества алюминиевых решеток и направляющих. Все эти элементы достаточно объемны и требуют надежного закрепления на потолке при помощи специальных подвесов.

Алюминиевый профиль, служащий для изготовления решеток, выпускается в нескольких вариантах: высота его может колебаться от 30 до 50 мм. Именно за счет использования профилей разной высоты и создается особый эффект падающей тени, благодаря которому все инженерные коммуникации, проходящие в запотолочном пространстве, практически не видны. Кроме этого на «прозрачность» конструкции влияют и другие факторы, такие как, например:

• расстояние от потолка до профилей;
• размер ячеек;
• правильный выбор осветительных приборов.

Готовый блок растрового потолка облегчает монтаж, обеспечивает высокую скорость установки

Чем меньше потолочных светильников и чем ниже высота потолка, тем мельче должны быть ячейки и тем большей должна быть высота профилей. Используя этот маленький секрет, можно добиться «эффекта колодца», который надежно скроет за потолком все коммуникации и неровности.

Если же потолки в помещении высокие, то можно немного поэкспериментировать с освещением, сэкономив при этом на самом потолке, ведь чем больше размер ячеек, тем дешевле обойдется покупка и монтаж конструкции.

1. отличные показатели светостойкости;
2. морозостойкость;
3. долговечность декоративного покрытия;
4. водостойкость;
5. не подвержены коррозии;
6. позволяют быстро и просто заменить вышедшие из строя инженерные коммуникации, поскольку для демонтажа отдельных блоков требуется не более 1 минуты. Стержневые подвесы достаточно просто разбираются, а для того, чтобы собрать все обратно, не нужен мастер;
7. возможность совмещать на одной подвесной конструкции разноплановые декоративные элементы потолка в любом порядке.

Таким образом, подвесной потолок грильято — это не только технически совершенная конструкция, это не приевшееся и не избитое модное решение. Разнообразие расцветок и форм дает благодатную почву для дизайнеров, а возможность быстрого монтажа позволяет практически мгновенно воплотить все идеи в жизнь.

Потолок грильято — современное украшение интерьера

Основная сфера применения подвесных потолков грильято — всевозможные общественные заведения. Встретить их можно в кафе, ресторанах, барах, офисах, магазинах, бутиках, театрах, помещениях аэропортов, вокзалов и т.д. В общем, везде, где есть необходимость в качественном, надежном и главное — практичном потолке.

Подвесной растровый потолок является отличным решением для помещений, в которых будет использоваться система вентиляции, действующая через поверхность потолка.

Помимо этого, данный тип конструкций идеален для тех людей, кто не приемлет в своем интерьере ничего лишнего. Взять те же самые разбрызгивающие элементы системы пожаротушения, которые всегда закрепляют на потолке. Они не эстетичны и портят внешний вид не только потолка, но и всего помещения в целом. Растровые потолочные конструкции идеально спрячут эти непременные атрибуты любого общественного места с глаз долой. А если вдруг случится пожар и автоматическая система пожаротушения сработает, то алюминиевые профили спокойно перенесут потоки воды, ведь они обработаны специальным антикоррозийным составом.

Комбинирование цветов — интересный дизайнерский ход для создания стильного интерьера

Решетчатые потолки Грильято

Решетчатые покрытия Грильято имеют особую форму и отличаются большим разнообразием цветов. С их помощью можно получить интересные и уникальные потолочные покрытия. Они нередко применяются в дизайне интерьеров помещений гостиниц, выставочных залов, торговых центров и офисов

Важное условие для их использования – достаточная высота помещения

Плюсы и минусы

К преимуществам решетчатых потолков Грильято причисляют следующие их качества:

1. Ячеистая подвесная конструкция понижает потолочную поверхность, чем улучшает габариты высокого помещения.
2. Покрытие имеет все преимущества подвесных систем – оно скрывает инженерные коммуникации, выравнивает базовую поверхность, за ним можно уложить теплоизоляционные материалы. Кроме этого, покрытие не препятствует вентиляции запотолочного пространства и позволяет монтировать скрытые системы пожаротушения, а также подсветку.
3. При необходимости одна или несколько панелей демонтируются, чтобы осмотреть или отремонтировать проложенные инженерные сети.
4. Решетчатая конструкция с мелкими ячейками уменьшает шумность помещения, поскольку звуковые волны гасятся, многократно преломляясь в отверстиях покрытия.
5. На такие потолки можно монтировать навесные и встроенные светильники, а также устанавливать скрытое освещение.
6. Среди большого ассортимента размеров, форм, расцветок и фактур покрытия несложно выбрать панели под стиль и цвет интерьера.
7. Легкость покрытия – дополнительное преимущество, благодаря которому конструкция не утяжеляет перекрытие.
8. Поверхность с мелкими ячейками кажется монолитной.
9. Потолки Грильято называют универсальными, ведь они комбинируются с другими подвесными системами.
10. Алюминий устойчив к коррозии, повышенной влажности, перепаду температур и их предельным значениям, поэтому такие панели имеют практически неограниченную сферу использования.
11. Решетчатый потолок самый долговечный. Он прослужит много десятилетий.

Минусом потолков Грильято считают их высокую стоимость. Это связано как с немаленькими ценами на алюминий, так и с повышенными расценками по причине новизны технологии. Монтаж длится довольно долго и требует кропотливой работы, поэтому это считается еще одним недостатком решетчатых конструкций. Однако значительные расходы на покупку и монтаж окупаются неограниченным сроком использования.

Технические характеристики

Для производства панелей Грильято применяется лента из алюминия, которая имеет толщину 0,5 мм. Для производства плит используется технология горячего просушивания. Цвет решеток бывает разный: серебристый, золотой, бежевый, черный и белый. Панели бывают матовые и хромированные. На заказ производится решетка нужной расцветки.

Один квадратный метр ячеистого покрытия весит 2-6 кг. Масса зависит от размеров ячеек. Чем они меньше, тем больше вес. На общей массе также сказывается толщина используемого профиля.

Конструкции Грильято CL15

Самым большим спросом среди потребителей пользуется набор комплектующих Грильято CL15. Это целый комплект необходимых деталей для сборки решетчатого потолка. В него входят профили Т-образного сечения и алюминиевые решетки, которые состоят из рамок с сечением в форме буквы «L». Внутри рамок имеется решетчатое заполнение из реек U-образного сечения.

В качестве несущего каркаса используется система профилей Т-15. Это позволяет провести сборку быстро. Кроме этого, такая система обеспечивает быстроту демонтажа отдельных плит с целью их замены, осмотра, ремонта коммуникаций или усовершенствования конструкции.

Перед монтажом сетчатого покрытия разрабатывается схема, где указываются габариты ячеек, места прокладки инженерных коммуникаций и шаг установки профилей. Далее базовая потолочная поверхность размечается. На стенах чертят границу, на которой будет находиться решетчатое покрытие.

Далее на базовой поверхности прокладывают инженерные коммуникации – монтируют вентиляционные каналы, прокладывают электрические кабели и другие сети. После этого монтируют направляющие и несущие профили каркаса. Затем при помощи регулировки высоты подвесов всю конструкцию выравнивают в одной горизонтальной плоскости. Выполняется установка решетчатых панелей. Монтируются навесные и встроенные светильники.

Подбираем светильники для потолка Грильято: 4 правила |

Потолки

Грильято довольно популярны и используются для отделки потолков в магазинах и офисах. Новинка в области потолочных изделий – установка потолка Грильято. Их используют в различных торговых центрах, развлекательных комплексах, клубах, аэропортах и ​​автосалонах. Этот вид подвесного потолка часто используется в общественных местах, установка не требует больших сложностей, а уход – особых приспособлений или навыков.

Светодиодные потолочные светильники Грильято: преимущества

Светодиодные круглые лампы

чаще всего покупают для установки в потолки Грильято.

Наиболее приемлемым вариантом освещения потолка Грильято является светодиодное освещение

Они наделены массой преимуществ:

• Такие лампы достаточно энергоэффективны, позволяют экономить электроэнергию, потребляя максимум 7 Вт электроэнергии;
• Одно из существенных преимуществ – равномерное распределение света по комнате, чего сложно добиться при использовании обычных ламп;
• Используемая в таких светильниках светодиодная технология не нагревается, что является большим плюсом не только для покрытия потолка, но и для общей пожарной безопасности здания, но излучает холодный голубоватый свет;
Светодиодные лампы
• имеют длительный срок службы и полностью окупают свою стоимость;
• Эти лампы не нуждаются в постоянном осмотре и обслуживании, поэтому долгое время вам не придется беспокоиться об их работе.

Правильная установка светильников в потолок Грильято

Вся конструкция представляет собой решетку из алюминиевого профиля.

Может быть разного цвета, и позволяет выбрать наиболее подходящие оттенки для дизайна помещения в целом:

• Белый;
• Матовый алюминий;
• Golden;
• Серебристый алюминий;
• Хромированный.

Подбирая красивые и стильные светильники для потолочной поверхности, стоит продумать дизайн как потолка, так и всего помещения

Перед установкой необходимо правильно измерить площадь комнаты, и рассчитать расположение полос таким образом, чтобы можно было минимизировать их обрезку и зафиксировать максимально точно.Крепление осуществляется с помощью саморезов, а для дополнительного освещения используются дополнительные подвесы. Монтаж и монтаж потолка производят как специалисты, так и рабочие, знакомые с подобными видами подвесных конструкций.

Самый простой и быстрый способ установки – это закрепить панели, которые часто имеют квадратную форму. Они уже разделены на секции, и не требуют установки каждой планки отдельно.

Места, в которых должны быть размещены светильники, вырезаются лазером, а затем туда устанавливаются лампы.

Специалисты дают ряд рекомендаций, которые необходимо учитывать перед установкой светильника:

• Ячейки нельзя перегружать, и каждая лампа должна быть установлена ​​на определенной опоре или поверхности;
• В торговых центрах более эффектно и выигрышно смотрится направленное освещение, удобнее в уходе;
• Перед установкой светильников необходимо посмотреть, чтобы сформировался правильный рисунок на потолке, тогда конструкция будет выглядеть завершенной и гармонично.

Монтаж потолка и светильников можно проводить самостоятельно, если помещение имеет правильную форму и не требует подгонки по периметру. Если дизайн зала подразумевает установку колонн, то без помощи специалистов не обойтись. Для правильного оформления столбика лучше использовать специальную бахрому, тогда не будет эффекта впитывания, что выглядит нелепо и нелепо.

Светильники для потолка Грильято: светотехника и новинки

Часто растровые светильники используют для потолочного монтажа, на их корпусе есть специальные подвесы, упрощающие установку.Также популярна установка светильников в потолочные ячейки, такие приемы позволяют гармонично интегрировать освещение в дизайн комнаты и создавать хорошую светоотдачу.

Многие предпочитают выбирать светильники Downlight Грильято, которые стильно и красиво смотрятся на подвесном потолке

Одной из недорогих новинок в этом виде освещения являются люминесцентные лампы Грильято, они представлены в нескольких формах:

1. Наличие зеркального растра позволяет увеличить рассеяние света через комнату и увеличить его отдачу.Эта конструкция получила наибольшую популярность, благодаря доступности ее функций и доступной стоимости.
2. Благодаря использованию опалового рассеивателя, он способен смягчать свет и представляет собой более модернизированную модель светильников. Такие лампы часто используют в офисах и государственных учреждениях, потому что они не доставляют дискомфорта, даже если вы смотрите на лампу прямо, не отрывая глаз.
3. Использование призматического рассеивателя позволяет добиться интересного эффекта – появления геометрического светового луча, что делает дизайн комнаты более эксклюзивным.
4. Светильники в виде колотого льда подходят как для офисных зданий, так и для развлекательных и торговых центров, а благодаря своей форме создают изюминку в интерьере.

Для украшения помещения используйте светильники Downlight Грильято. Они отличаются тем, что подчеркивают одну конкретную зону. Они могут быть как круглыми, так и квадратными, поэтому могут иметь любые размеры и пропорции. Отличительной особенностью этого освещения является то, что свет направляется в область, в которой находится лампа.

Эффектно выглядит черный потолок с секциями и встроенные светодиодные лампы Грильято, но перед столь смелым дизайном нужно правильно подобрать мебель для комнаты и стильно оформить стены.

Потолок Грильято: светильники и их конструкция

Стандарт – потолок Грильято с размещенными на нем симметричными ячейками. Но творческие личности могут заказать дизайн с необычным и непропорциональным размещением ячеек.

Для того, чтобы поверхность потолка была оригинальной и красивой, можно совместить потолок Грильято с зеркальным потолком или с гипсокартоном

В этом дизайне представлены световые технологии:

• В виде жалюзи;
• Сформированные пирамиды;
• Многоуровневые конструкции;
• Ячейки нестандартной формы.

В результате можно получить интересный натяжной потолок, радующий своим дизайном и способный до неузнаваемости преобразить любой скучный интерьер.

Благодаря современным технологиям можно прекрасно сочетать потолок Грильято с другими видами подвесных конструкций, а разбавив их интересными и подходящими цветами, можно добиться потрясающего результата. Правильная установка осветительных приборов и дизайн помещения позволяют изменить и скорректировать форму любой комнаты или коридора, а если цветовая гамма представлена ​​светлыми тонами, слегка подчеркнута темными полосами или разводами, этот эффект значительно усилится.

Особенно популярны потолки и освещение, которые Грильято используют на подиумах и смотровых площадках, где можно разместить осветительные приборы так, чтобы основной источник света находился посередине, создавая приглушенную и романтическую атмосферу для публики.

Монтаж осветительных приборов на потолок Грильято (видео)

Наиболее подходящие потолки Грильято будут смотреться в прихожей дома или квартиры. В других комнатах это создаст в атмосфере ненужную холодность и официальность, что нежелательно для тех, кто пытается добиться семейного уюта.

Примеры светильников для потолка Грильято (фото в интерьерах)

Светильники для потолочного грильято: 3 вида – nwhistorycourse.org

Потолочные светильники грильято экологически чистые и бесшумные использованияНа сегодняшнем рынке строительных материалов достаточно большое количество разнообразных светильников для грильято: светодиодные, люминесцентные даунлайт. Светильники для потолочного грильято бывают круглыми, квадратными, прямоугольными, но объединяет их одно: они устанавливаются непосредственно в сам потолок грильято.Благодаря технологии крепления светильников в потолке, сами светильники практически не занимают места в помещении, светильник находится внутри ячеек, а проводка скрыта в слое крыши.

Светильники потолочные грильято светодиодные

Один из самых распространенных видов светильников для потолочного грильято – светодиодный. В этом нет ничего удивительного, так как этот тип освещения имеет огромный список преимуществ для потолочного грильято:

• Светодиоды, т.е. LED-лампы очень энергоэффективны, имеют низкое энергопотребление – от 1 до 7 Вт.
• Светодиодные лампы свет в комнате будет равномерно распределен по площади потолка.
Светодиодная технология
• не требует лампочки или постепенного нагрева до полной мощности освещения, поэтому светодиодные фонари часто называют холодным светом.
• Пожалуй, самым важным преимуществом светодиодных ламп является их долгий срок службы (в среднем 70 000 часов).
• Кроме того, эти лампы не нуждаются в постоянном обслуживании на протяжении всего периода эксплуатации.

Светодиодные светильники для потолочного грильято работают как при низких температурах, так и при высоких

Если быть точным, то средний температурный диапазон работы светодиодных ламп составляет от -40 ° C до +40 ° C, поэтому светодиодные лампы подходят даже для морозильной камеры или уличного освещения зимой.

Недорогие и стильные люминесцентные лампы грильято

Люминесцентное освещение также популярно для грильято. Причина кроется в невысокой стоимости и простоте монтажа. Свет от люминесцентных ламп не слишком очевиден, а вариативность характеристик этой лампы позволяет выбрать наиболее подходящий вариант.

На данный момент небольшой спрос:

1. Светильник с зеркальным рисунком. Светоотражающий элемент увеличивает количество света, что экономит средства и улучшает визуальный эффект от лампы.Этот тип люминесцентных ламп наиболее известен своей конструкцией, ставшей главной особенностью люминесцентных ламп.
2. Опаловый рассеиватель – это более простой способ трансформации люминесцентной лампы. Рассеиватель делает свет максимально мягким, даже прямой взгляд на эту лампу не доставит неудобств. Внешний вид светильников с опаловым рассеивателем признан непревзойденным символом продолжения активности делового стиля.
3. Призматическая линза делает картинку рассеянного света более геометрической.
4. Ледяная крошка – фасон, подходящий не только для деловой среды, но и для развлекательных построек.

Главное преимущество люминесцентного освещения – удобство и простота эксплуатации

Дизайн диффузора

может сыграть ключевую роль в создании интерьера коммерческого или офисного помещения. Относитесь к выбору светильников, достойных внимания.

Даунлайт в комнату грильято с потолком

Светильники Downlight – акцентное освещение желаемой зоны.такое покрытие чаще всего используют на торговых площадках для выделения продуктов или киосков в примерочной. Потолок в этом случае не должен быть слишком высоким: с большой высоты свет не будет исходить в первозданном виде.

Среди видов светильников даунлайт можно выделить:

• Фары головные круглой формы. Это классика для направленного освещения.
• Светильники квадратные. Эта версия представляет собой модернизацию круглых ламп с целью облегчения установки.
• Лампы с уменьшенными люминесцентными лампами. Может иметь любую форму; другой элемент освещения.

Свет от прожектора вниз не рассеивается, а направляется по заранее определенному вектору

Традиционно точечный светильник имеет круглую форму. Однако для грильято потолка удобнее устанавливать формы: квадратные светильники.

Светильник в потолке грильято

Самым удобным креплением считаются панели, которые разработаны специально для потолочного грильято.Их принцип элементарно: 1 вместо потолка ячейки вставляются в лампу и крепятся к опорной потолку подвески. Однако не все виды освещения имеют элементарную настройку.

Места для круглых светильников вырезаются лазером прямо в потолке. А на место выреза ставят светильники.

Монтаж светильников грильято на потолок прост – они вставляются в ячейку и крепятся к дополнительным подвесам

При установке светильника учитывайте следующее:

1. Ячейка Грильято не должна быть нагружена: каждая лампа должна быть закреплена на любой поверхности.
2. Несмотря на то, что встроенный световой короб очень удобен, акцентное освещение смотрится очень выигрышно, особенно в торговом зале.
3. При установке следует обратить особое внимание на расположение светильников: потолок должен образовывать логичный узор, гармоничный и уравновешенный.

установка

светильники на потолок грильято (видео)

Грильято – отличное решение как для торговой площадки, так и для офиса или любого подсобного помещения.Как видите, осветительных приборов для этого типа потолка изобретено очень много. Помимо этих вариантов существуют световые панели и люстры. Поэтому поймите, какое дорогое и эстетичное освещение нужно и поставьте свет в ее комнату с грильято потолком!

Потолочные светильники грильято (фото)

типов и конструктивных особенностей – nwhistorycourse.org

Подвесной потолок Грильято отлично подходит для закрытия дефектов, сбиваемых ныне широко применяемыми потолками.Такие конструкции очень практичны и просты в уходе. Были распространены натяжные потолки Грильято. Впервые их начали использовать в Италии. Такой потолок помогает замаскировать коммуникации и дефекты. К тому же ячеистый потолок не горит и не деформируется со временем.

Ячейки подвесного потолка: виды и особенности конструкции

На фото элементы потолка Грильято

Ячейки подвесных потолков часто используются для отделки офисов. Есть 3 типа таких конструкций: эконом, стандарт и премиум.Каждый разный тип толстого металлического профиля.

Если вы хотите сделать прозрачную конструкцию, отдавайте предпочтение потолкам, у которых размер ячеек выше среднего. Эту отделку можно украсить с помощью неоновой подсветки.

Еще изюминкой являются 3 вида конструкции потолка Грильято:

1. Пирамидальная. Такая конструкция отличается от других ячеек наличием необычной формы. Пирамидальные потолки помогают добиться визуального увеличения размеров комнаты.
2. Жалюзи Грильято. Данная конструкция применяется для отделки потолка в местах прокладки любых коммуникаций. При использовании такого профиля можно легко заменить или демонтировать трубы.
3. Многоуровневый. Для сборки таких потолков используются профили разной высоты. Многоуровневая конструкция в основном используется для оформления офисов.

Монтаж потолка Грильято: пошаговая инструкция

Начните с опорных реек и только потом переходите к установке

Перед тем, как приступить к монтажным работам, нужно подобрать опорную рейку.Он может иметь длину 180 или 250 сантиметров. Для выбора оптимального размера деталей учитывайте габариты вашего потолка.

Не забываем приступить к монтажу потолка, просверлить отверстия под светильники. Помните, что для установки светильника потребуется как минимум два-три подвеса.

Алгоритм установки потолка:

• Для начала нужно закрепить вешалки.
• Затем установите основную направляющую. Начните с коротких полосок.
• После того, как вы собрали каркасную конструкцию, установите приспособления.
• Проверить ровность потолка с помощью лазерного уровня.

Собираем ячеистые потолки для офисных и технических помещений

Как известно, потолок Грильято можно использовать для отделки офиса. К тому же такая конструкция отлично подходит для отделки производственных помещений. Однако желательно, чтобы помещение было отапливаемым, иначе подвеска может деформироваться. Для того, чтобы установка прошла успешно, нужно правильно собрать потолок.

Для сборки конструкции необходимо приобрести базовые направляющие разной длины, подвесы, угловые молдинги и алюминиевый профиль.Выбирая изделия, обращайте внимание на материал, из которого они изготовлены.

Собирать сетку натяжных потолков нужно в следующем составе:

1. Сначала отметьте потолок. Выберите одну стену и отметьте на ней начальную точку для дальнейшего редактирования. Чтобы закрепить сетчатый потолок именно во время разметки, используйте лазерный уровень.
2. Прикрепите направляющие к багажнику.
3. Конструкция замка с помощью шурупов.
4. Установить профиль. Его необходимо прикрепить к рейкам с помощью подвесок.

Устанавливаем сетку потолка

Реечный потолок усиливает потолочную конструкцию

В последнее время большой популярностью пользуется реечный потолок. Также его устанавливают в офисных и промышленных зданиях. Решетка неприхотлива в уходе и выглядит очень необычно.

Для начала нужно подобрать гид. Монтировать их следует строго параллельно стенам.

Установите угольники подвесного потолка в следующей последовательности:

• Сначала выберите место, где установлена ​​сеть и направляющая.
• Затем по периметру потолка прикрепить стартовые уголки. Провести эту операцию можно с помощью специальных анкеров, корпус которых выполнен из пластика.
• Прикрепите угол к стене с помощью крепежных винтов.
• С помощью подвесов или прикрепите тросовую направляющую.
• Закрепите все направляющие так, чтобы они находились строго на одном уровне. Для этого вставьте их в подвесной крючок.
• Установить стойки.
• Излишки материала удаляются ножницами.
• Затем собрать решетку и прикрепить готовый модуль в ячейку, которая находится в направляющей.
• В конце нужно установить светильники. Не забудьте закрепить их с помощью вешалок.

Подвесной потолок типа Грильято: достоинства и недостатки

Как и у любой конструкции, у таких потолков Грильято есть достоинства и недостатки. Однако плюсов намного больше, поэтому, если вы хотите установить в комнате натяжной потолок, не отказывайте себе в этом.

Для потолков К преимуществам Грильято относятся:

1. Возможность зрительно увеличить пространство комнаты. Это достигается за счет трехмерной геометрии панелей.
2. Простая установка. К тому же такие потолки можно легко разобрать и провести необходимые монтажные работы.
3. За счет того, что в конструкции потолка решетка, можно улучшить акустические характеристики помещения.
4. Все элементы конструкции выполнены из огнестойких материалов.Поэтому потолки Грильято можно использовать в производственных помещениях.
5. Решетка, алюминиевая, со временем не ржавеет.
6. Детали конструкции выполнены только из экологически чистых материалов.
7. Потолки Грильято не требуют особого ухода. Достаточно 1-2 раза в неделю протирать решетку влажной тряпкой.
8. Высокая прочность и жесткость. Потолок со временем не проседает.
9. Стильный внешний вид.
10. Высокая светоотражающая способность.

Самым существенным недостатком потолка Грильято является его высокая стоимость.Такая конструкция стоит в несколько раз дороже, чем натяжной потолок из брезента или панелей ПВХ. Также к недостаткам потолка можно отнести сложность монтажа.

Подвесной потолок Грильято (видео)

Сотовые потолки идеально подходят для отделки офисных и производственных помещений. Если вы решили использовать потолочный монтаж типа Грильято, производите монтаж строго по инструкции. Также учтите, что перед началом монтажа нужно правильно разметить потолок.Большое значение имеет качество материалов. Желательно выбирать толстые металлические профили. С их помощью конструкция станет более прочной и прослужит дольше.

Подвесной потолок Грильято (фото)

Как установить потолочный светильник (Руководство для DIYer’s)

Фото: shutterstock.com

Давайте посмотрим правде в глаза: сегодня во многих домах используются неадекватные, плохо расположенные, а иногда и устаревшие уродливые светильники. Но вам не нужно жить с тем, что вы не любите, особенно когда на рынке можно найти так много потолочных и подвесных светильников.Поскольку новые потолочные светильники поставляются с монтажным оборудованием, заменить существующий элемент легко даже для новичка, который делает все самостоятельно.

Инструменты и материалы

Шаг 1

Снимите старое приспособление. Отключите электричество в комнате с помощью главного выключателя. Дважды проверьте, было ли отключено питание, обнаружив и протестировав выключатель света, который управляет вашим потолочным светильником.

Далее аккуратно откручиваем и снимаем навес старого приспособления.Когда будет видна распределительная коробка, снимите гайки с проводов и отсоедините питающую проводку от старого приспособления. Внимательно осмотрите провода на предмет повреждений и, если ни один из них не изношен или сломан, оставьте провода открытыми для нового приспособления.

Шаг 2

Осмотрите распределительную коробку. Убедившись, что существующая распределительная коробка надежно прикреплена к балке потолка, убедитесь, что она достаточно прочная, чтобы выдержать вес вашего заменяемого приспособления. Если новый светильник весит значительно больше, чем старая, может быть необходимо установить аксессуар монтажный ремень или опорный стержень.(Любой из них можно установить рядом с распределительной коробкой, чтобы после установки прибор скрывал оборудование.)

Шаг 3

При установке подвесного светильника проведите проводку через поддерживающую цепь или кабель. Большинство подвесных фонарей имеют поддерживающую цепь или кабель, через который (или рядом с ним) должны быть продеты или подвешены провода.

Осторожно проведите провода приспособления через козырек, потолочную пластину и подвесной кронштейн нового приспособления.Зачистите примерно полдюйма с проводов прибора и примерно полдюйма с проводов питания.

Фото: goodceilinglight.com

Шаг 4

Подсоедините провода. Большинство новых светильников имеют цветовую маркировку с черным и белым проводом.

1. Скрутите вместе зачищенный неизолированный конец черного провода прибора с зачищенным оголенным концом черного провода линии питания.
2. Закрепите соединение проволочной гайкой.
3. Повторите процесс с белым проводом.
4. Многие светильники также имеют неизолированный медный провод заземления или провод заземления в зеленой оболочке, который необходимо накрутить на медный или зеленый винт заземления монтажного кронштейна.
5. Теперь аккуратно заправьте провода в распределительную коробку.
6. Вставьте лампочку в приспособление и включите автоматический выключатель.

Если индикатор горит, значит, подключение проводов выполнено успешно. Прежде чем продолжить, снова выключите автоматический выключатель.

Шаг 5

Закрепите приспособление. Винт потолок пластины к монтажной планки или опорного стержня, а затем положить крепежный стержень на потолочной пластине. На этом этапе убедитесь, что установка надежна и прибор висит на нужной высоте. (Если цепь слишком длинная, вы можете удалить звенья или закрепить дополнительную цепь вокруг монтажной стойки.)

Сдвиньте кожух на место так, чтобы он закрыл монтажное оборудование; затяните контргайку, чтобы удерживать купол на месте. Наконец, установите правильные лампочки, снова включите электричество и полюбуйтесь сиянием вашего нового потолочного светильника!

Светильник «Грильято» – популярные модели

Довольно необычное дизайнерское решение решетчатого потолка «Грильято».«Его визуальные свойства придают помещению легкость и прозрачность, позволяя скрыть в межпотолочном пространстве всю существующую техническую планировку. Для большого количества ячеек в этом потолке в качестве осветительного прибора можно использовать только светильник Грильято.

Особенности светильников

Производство светильников “Грильято” Отечественное предприятие “Световые Технологии”. Специально разработанный корпус этих светильников выполнен в классическом стиле, поэтому они гармонично вписываются в любой интерьер. Стабильная работа источника света обеспечивает долговечность оборудования.Работают устройства от сети со стандартным напряжением. Однако, когда источник питания подключен, они также могут работать в аварийном режиме при скачках напряжения или отключениях электроэнергии. Сегодня потолочные светильники «Грильято» доступны в различных вариантах исполнения, в том числе с применением инновационных разработок на основе LED-технологий. В последнее время их популярность растет.

Преимущества светодиодного освещения

Использование светодиодного оборудования для потолков «Грильято» – очень выгодное решение. Такие осветительные устройства потребляют гораздо меньше электроэнергии, что позволяет значительно сэкономить.В течение всего периода эксплуатации (а это до 70 000 часов) они не требуют обслуживания.

От случайных скачков напряжения в сети фонарь «Грильято» практически не меняет своих технических характеристик. Надежность работы обеспечивается высокой устойчивостью к вибрации и способностью выдерживать большие нагрузки. Лампа может работать при любых температурах – от -40⁰С до + 40⁰С.

Следует отметить и экологичность светодиодных устройств. В отличие от люминесцентных ламп они не содержат токсичных веществ.Кроме того, светодиодные лампы «Грильято» не оказывают вредного воздействия на здоровье человека за счет отсутствия шума и мерцания, приводящих к быстрой утомляемости глаз.

Самые популярные типы светильников

Потолок «Грильято» самые простые в установке модели светильников «Милано», которые созданы специально для этих потолков. Привлекает и невысокая стоимость их установки. Обязательным условием для этого является крепление к корпусу отражателей с помощью металлических подвесов. Растровый светильник «Грильято» «Милано» обычно устанавливается в административных и общественных помещениях.Срок его службы может составлять более 8 лет.

Установка даунлайта требует усилий и дополнительных элементов. При установке потолочная конструкция должна быть правильно закреплена. Светильник представляет собой литой алюминиевый корпус круглой или квадратной формы с люминесцентными лампами. Он мягко вписывается в интерьер потолка, придавая помещению более изысканный вид. Одно из его преимуществ – снижение затрат на освещение.

Серия Operluxe

В качестве осветительного оборудования для потолков «Грильято» часто используется специально разработанная для этой серии серия Operluxe.Это позволяет экономить электроэнергию без ущерба для качества. Самый популярный светильник «Грильято» в этой серии – Operluxe 38. Это стандартный модуль размером 600×600 на базе светодиодных планок LG. Вы можете выбрать прибор с матовым белым или прозрачным стеклом. Вес светильника составляет 3,5 кг, что представляет собой дополнительную нагрузку на потолок. Поэтому, устанавливая такое оборудование, необходимо усилить потолочную конструкцию дополнительными подвесами.

Подвесной потолок «Грильято»: описание, технология монтажа

Многие уже успели заметить оригинальные ажурные потолки некоторых магазинов, вокзалов и других построек.Они придают оригинальность и изысканность. Это потолок «Грильято» (еще его называют сотовым, или решетчатым). В чем его преимущества и чем он отличается от других? За счет каких элементов и дизайнерских идей можно создать столь оригинальную декоративную конструкцию?

Описание

Потолок «Грильято» представляет собой подвесную конструкцию, состоящую из самих решеток. Этим они отличаются от других видов потолков этого типа, которых в наше время уже существует очень много.

Значительно расширяет возможности архитекторов в строительстве. Подвесной потолок «Грильято» (растровый, ячеистый) может быть разного цвета и состоять из элементов разной фактуры.

Устройство натяжных потолков

Потолок состоит из большого количества решеток. Каждая из них создана из П-образных профилей, называемых «папа» и «мама». Они сделаны из алюминия и защищены от ржавчины. Их высота может составлять 4 или 5 см. Толщина 0,4-0,5 мм, поэтому натяжной потолок у «Грильято» получается достаточно прочным.Решетки крепятся к несущим профилям С60, С120, С180 и С240. Их длина составляет 60, 120, 180, 240 см соответственно. Последний размер требует использования дополнительных соединительных элементов для установки.

Вес – от 2 до 6 г / кг. Гарантия 30 лет.

Цветовая гамма

Традиционные цвета:

• белый;
• суперхром;
• алюминий серебристо-матовый;
• черный;
• бежевый;
• золота;
• шоколад.

Самые популярные – шоколадный и черный. Если этой палитры вам недостаточно и вам нужен другой цвет из классификации RAL, вы можете заказать его у производителя.

Ячейки потолка «Грильято» – квадраты со стороной 4, 5, 6, 8,6, 10, 12, 15 и 20 см.

Приложение

Подвесной потолок «Грильято» применяется в:

• транспортных терминалах;
• торгово-развлекательных заведений;
• спортивных сооружений.

Используется для монтажа на больших площадях, так как не прогибается.

Преимущества

Основные преимущества такой конструкции:

• Пространство вокруг потолка хорошо вентилируется и вентилируется.
• Материал не горит, поэтому пожаробезопасен, так же поможет быстро удалить дым из помещения при пожаре. Это свойство очень важно, ведь натяжные потолки «Грильято» устанавливают в помещениях, где всегда много людей.
• Системы подвесных потолков можно использовать в помещениях с повышенной влажностью.Алюминий не гниет и не ржавеет.
• Не теряйте из виду и качество под воздействием солнечных лучей.
• Слой покрытия надежный и прочный.
• Легко.
• Так же снято при разборке.
• Скрывает коммуникации, проходящие под потолком.
• За ними легко ухаживать, сняв специальные решетки.
• К решеткам крепятся пластины, поглощающие звук.
• Уменьшает высоту здания.
• Ницца.Различные варианты формы, дизайнерские решения, цветовая гамма, возможность декорировать потолок с помощью светильников позволяют подобрать потолок для помещения любого стиля.

Виды подвесных потолков

«Грильято Стандарт» – самый распространенный. Он состоит из одинаковых квадратов.

Длина ссылки зависит от комнаты. Для высоких потолков подойдет ячейка от 10х10 см, профиль высотой 3 см. Для здания с высотой потолка ниже 5 м ячеек берут меньше, а высота профиля должна быть больше – 4-5 см.

Потолок «Грильято» пирамидальный

Устройство натяжных потолков данного типа позволяет получить поверхность, создающую трехмерный эффект. Он образован из множества пирамидок, из-за чего кажется ажурным. Потолок этого типа состоит из профиля в форме буквы V. Цвета: белый, золотой, синий, черный.

Жалюзи

Применяют в местах выхода коммуникаций или в узких помещениях. Они не только позволяют быстро добраться до проблемного места, но и делают комнату шире.

Эффект жалюзи получается за счет разницы в высоте несущей (5 см) и профиля (3 см).

Цветовая гамма такая же, как у потолка «Стандарт».

Многоуровневый

Настоящий сотовый подвесной потолок «Грильято» разделен на большие квадраты. Разница в уровнях обусловлена ​​разной высотой профилей разных типов. Направляющие имеют высоту 5 см, профили – 3 см. Вы можете визуально усилить эффект разных уровней, используя для потолка профили разного цвета.

Цветовая гамма этого типа потолка такая же, как у пирамидального.

С нестандартной ячейкой

Эти потолки созданы на основе стандарта, но «папа» и «мама» профили размещены в определенном порядке, без образования квадратов.

Такие потолки подчеркнут ваш индивидуальный стиль. Решений для выполнения такого типа потолка может быть множество.

Потолки «Грильято CL15»

Конструкция данного типа состоит из решеток и систем Т-15 для подвешивания.Решетки выглядят объемными за счет использования U-образных профилей. По периметру потолка укреплены уголки. Решетки без труда монтируются в систему Т-15.

В результате после завершения установки весь потолок выглядит однородным, сплошным и единым. Применяют в выставочных залах, бутиках, холлах гостиниц.

«Грильято Челлио Армстронг»

Кассетно-решетчатый потолок с шириной профилей 15см. Он быстро и легко собирается, а также разбирается при необходимости.Состоит из пластин Cellio, которые крепятся к ремню Prelude T15. Решетка легко снимается, не разрушая весь потолок.

Решетка подвесного потолка монтируется при реставрации помещений с установленной подвесной системой Т15. Он освежит и украсит комнату, станет новым оригинальным решением.

Производство

В Италии создана автоматизированная производственная линия по изготовлению потолков «Грильято». Они успешно работают во многих странах мира.

Монтаж потолка «Грильято»

Монтаж и установку потолков можно заказать у производителя или найти команду специалистов, которые сделают это быстро и качественно.

Но можно установить потолок «Грильято» своими руками. Необходимо обратить внимание на такие моменты:

• Профили для потолка очень тонкие, поэтому обрабатывать их нужно очень аккуратно. Это касается резки и сборки.
• Для того, чтобы установить строго горизонтальную линию, необходимо использовать лазерный уровень.Если вы отклонитесь от этой функции или неправильная разметка, вам нужно будет все переделать. В этом случае некоторые компоненты могут выйти из строя, а время будет потрачено зря.
• Разделите потолок на квадраты со стороной, равной длине несущей шины.
• Их установку лучше производить параллельно той стороне, у которой остаток после откладывания определенного количества сегментов будет меньше. Тогда будет потрачено меньше материала.
• Уголок устанавливается и фиксируется саморезами или дюбелями (если первые не заходят в стену) на расстоянии менее 1 м.

Установку может произвести человек, никогда ранее не занимавшийся подобным видом деятельности.

Монтаж перекрытий выполняется в следующей последовательности:

• Несущий профиль 1,8 м соединяется с промежуточным, например 1,2 м. Их устанавливают на нужную высоту и фиксируют.
• По середине установлен промежуточный направляющий профиль 60 см.
• Соедините их.
• Получаются квадраты со стороной 60 см.
• В получившуюся систему профилей монтируются решетки.
• Из-за того, что они обрезаны, они плотно прилегают друг к другу.
• Светильники вносятся в обрешетку, закрепляются на подвесах, по 2 шт.

Светильники

В потолок «Грильято» вмонтированы светильники разных типов. Люминесцентные, светодиодные, точечные светильники, основанные на LED-технологии.

В частности, очень популярны точечные светильники для натяжных потолков. Освещают комнату они сами, либо делают это в сочетании с другими видами.В этом случае точечные светильники создают эффект рассеянного освещения или подчеркивают отдельные детали интерьера.

Стандарт для «Грильято» – светодиодные лампы для натяжных потолков той же марки. Они имеют прямоугольную форму, хорошо вписываются в решетку потолка. Но смекалистым людям, умеющим работать с электроприборами, легко удержать любую встраиваемую лампу.

Преимущества светодиодных ламп:

• Экономичность. Потребляйте в 2 раза меньше энергии, чем стандартные лампы.
• Обслуживать без обслуживания 70 тыс. Часов.
• Не боится перепадов напряжения.
• Обеспечивает естественное освещение.
• Индекс цветопередачи составляет 80 Ra, а для солнечного света – 100 Ra.
• Не мерцать, не шуметь.
• Выдерживает морозы до 40 градусов и такую ​​же жару.
• Выдерживать механические нагрузки.
• Экологически чистый, не содержит в парах ртути и других веществ, опасных для здоровья.

Вариантов дизайна светодиодных ламп множество. Некоторые из них используются для потолков «Грильято»:

• «Ледяной колотый»;
• с опаловым и призматическим рассеивателем;
• с зеркальным растром.

Известные производители точечных светильников и всемирно известные имена: Osram, Delux, Kolarz, Philips.

Определение количества материалов

Как узнать количество материалов, необходимых для установки потолка?

Примерно на квадратный метр вам понадобится: самый длинный и самый короткий профиль – до метра, средний – 1,7 м. Нужны одна подвеска и соединитель. Кроме того, нам понадобятся профили для создания кассет, которых понадобится примерно 2.7 шт.

Подсчитать необходимое количество материалов можно с помощью онлайн-калькуляторов, которые можно найти на сайтах известных производителей и дистрибьюторов данной продукции.

Потолки «Грильято» очень популярны во многих странах мира. Дизайнеры постоянно работают над созданием новых видов этих красивых, прочных и оригинальных изделий.

Светильник «Грильято» – популярные модели

Довольно необычным дизайнерским решением отличается решетчатый потолок «Грильято». Его визуальные свойства делают комнату светлой и прозрачной, позволяя спрятать в межпотолочном пространстве всю имеющуюся техническую разводку.Для широкого спектра ячеек этого потолка в качестве осветительного прибора можно использовать только светильник «Грильято».

Характеристики светильников

Производит осветительные приборы «Грильято» отечественное предприятие «Световые технологии». Специально разработанный корпус этих светильников выполнен в классическом стиле, поэтому они очень гармонично вписываются в любой интерьер. Стабильная работа источника света обеспечивает долговечность оборудования. Устройства работают от сети со стандартным напряжением. Однако при подключении источника питания они могут работать в аварийном режиме при падении напряжения или отключении электроэнергии.Сегодня потолочные светильники «Грильято» доступны в различных вариантах исполнения, в том числе с применением инновационных разработок на основе светодиодных технологий. В последнее время их популярность все больше растет.

Преимущества светодиодного освещения

Использование светодиодного оборудования для форсирования «Грильято» – очень выгодное решение. Такие осветительные приборы потребляют гораздо меньше электроэнергии, что позволяет существенно сэкономить. В течение всего срока эксплуатации (а это до 70 000 часов) они не нуждаются в обслуживании.

От резких скачков в сети Лампа «Грильято» практически не меняет своих технических характеристик. Надежность работы обеспечивается высокой устойчивостью к вибрации и способностью выдерживать значительные нагрузки. Светильник может работать при любой температуре – от -40 ° С до + 40 ° С.

Нельзя не отметить экологичность светодиодных приборов. В отличие от люминесцентных ламп они не содержат токсичных веществ. Кроме того, светодиодные фонари «Грильято» не оказывают вредного воздействия на здоровье человека за счет отсутствия шума и мерцания, приводящих к быстрой утомляемости глаз.

Самые популярные виды светильников

В потолок «Грильято» проще всего установить модели светильников «Милано», которые созданы именно для этих потолков. Привлекает и невысокая стоимость их установки. Обязательным условием для этого является крепление отражателей к корпусу с помощью металлических подвесок. Растровый светильник Grillato “Milano” обычно устанавливается в административных и общественных зданиях. Срок службы может составлять более 8 лет.

Для монтажа потолочного светильника требуются некоторые усилия и дополнительные элементы.При его установке необходимо как следует закрепить потолочную конструкцию. Светильник представляет собой литой алюминиевый корпус круглой или квадратной формы с люминесцентными лампами.
