Расчет количества секций радиаторов отопления


Длина помещения (м):

Ширина помещения (м):

Высота помещения (м):

     Тип окон:
Тройной стеклопакетДвойной стеклопакетОбычное остекленение

Тип помещения сверху:
Обогреваемое помещениеТеплый чердакХолодный чердак

Количество наружных стен:
ОднаДвеТриЧетыре

В целях монтажа в помещениях батарей обогрева предварительно осуществляется расчет необходимого числа приборов. Различные радиаторы отопления характеризуются определенной величиной мощности одной секции.

Типы радиаторов

Модели радиаторов подразделяются на группы:

  • Чугунные – хорошо отдают тепло и устойчивы к высокому давлению в системе. Однако они тяжелые, со временем засоряются ржавчиной и илом, в результате чего теплоотдача их снижается. Кроме того, они не соответствуют современному дизайну.
  • Стальные, недостаток которых состоит в слабой сопротивляемости перепадам давления и в подверженности коррозии.
  • Алюминиевые
  • Биметаллические

Компания “VIVALDO Radiatori” производит алюминиевые батареи четырех моделей (Classic 350/85, 500/70 и 500/80 и 500/100) и три модели – биметаллических (Classic 350/80 и 500/80, Modern 500/80). Все они характеризуются высоким качеством, небольшими размерами и весом, высокими показателями теплоотдачи в течение всего периода эксплуатации, устойчивостью к коррозии и современным дизайном.

Алюминиевые радиаторы менее устойчивы к гидравлическим нагрузкам и повышенной кислотности теплоносителя, но они дешевле. Их чаще устанавливают в домах с автономным теплоснабжением, где есть возможность контроля и самостоятельного регулирования давления. В домах же с централизованным теплоснабжением лучше использовать биметаллические. Они более устойчивы к высокому давлению и химическому составу воды.

Расчет числа секций радиаторов

Для определения количества радиаторов в помещении производится расчет числа секций (I). При этом учитываются такие основные факторы, как:

  • площадь помещения (S м2)
  • тепловая мощность (P) одной секции (в паспорте радиатора)
  • мощность приборов отопления на 1 м2 площади, в соответствии с установленными нормами (100 Вт).

Формула для подсчета: I = S x 100/P. Мощность одной секции алюминиевой батареи составляет в среднем 190 Вт, следовательно, формула примет следующий вид: I = 100S/190. Средняя тепловая мощность (P) одной секции биметаллической батареи – 185 Вт. В этом случае: I = 100S/185.

На нашем сайте для более удобного расчета необходимого числа секций представлен калькулятор, в который надо ввести следующие данные:

  • длина помещения (м)
  • ширина помещения (м)
  • высота потолка (м)
  • тип оконного стеклопакета
  • количество наружных стен
  • тип верхнего обогрева (наличие верхнего этажа, холодного или теплого чердака)

      • Расчет количества радиаторов

      В небольших помещениях (кухня) типовых домов достаточно установки одного радиатора. В комнатах, площадь которых превышает 25 м2 (гостиная, спальная комната), устанавливаются два и больше радиаторов с целью создания равномерных конвекционных потоков и равномерного обогрева комнаты. Все расчеты производятся с учетом средней температуры теплоносителя 70 градусов при высоте потолка не более 3 м.

      Компания “VIVALDO Radiatori” продает радиаторы, технически адаптированные к российским условиям, уже более 10 лет. Наша продукция отличается высоким качеством и современным дизайном.

      Как рассчитать количество секций радиатора, чтоб не замерзнуть? + видео

      Чтобы в зимнее время каждое помещение прогревалось качественно, рачительным хозяевам необходимо знать, как правильно рассчитать количество секций радиатора для загородного дома или городской квартиры.

      Почему мощность радиатора зависит от количества секций?

      При укладке термоизоляции на стены, пол и потолок каждый хозяин интересуется в первую очередь теплопроводностью материала. При этом, как правило, не забывают и о неизбежных потерях тепла из помещения, которые происходят при чрезмерном остеклении дома в местности с крайне холодным климатом. Также неизбежна утечка тепла при большой площади стен в комнате, поскольку большое пространство прогревать тяжелее, а появления мостиков холода при строительстве редко удается избежать.

      Точно также качество отопления зависит от площади излучающей тепло поверхности. Именно поэтому так важен расчет количества секций радиаторов отопления, которых чем больше, тем лучше. Таким образом, когда решается вопрос, как рассчитать отопление, очевидно, что большая или меньшая площадь радиатора как понятие соответствует тому или иному количеству секций, а вовсе не означает габаритные размеры.

      Однако следует учитывать многие факторы и искать золотую середину, поскольку, установив слишком длинный радиатор при небольшой мощности котла и циркуляционного насоса, вы получите наполовину холодные батареи. И причина будет заключаться в том, что тепло выделится в окружающую среду (в помещение) еще в первых секциях, а в дальние будет поступать уже охлажденный носитель, будь то вода или пар. Если же устанавливать котел соответствующей производительности, в доме зимой будет слишком жарко, а затраты на отопление возрастут.

      К секционным радиаторам относятся биметаллические, алюминиевые, чугунные и стальные панельные, при этом первые выдерживают давление 35 Атм, а стальные – всего 10.

      Рассчитываем число секций по размерам комнаты

      Любую систему отопления следует устанавливать согласно СНиП, где указано, какая мощность обогрева на квадратный метр необходима для тех или иных типов помещений. То есть предварительно нужно знать, как рассчитать площадь пола, чтобы определить, какое именно пространство предстоит отапливать. Предположим, у вас типовое прямоугольное помещение, и для выяснения его квадратуры достаточно перемножить длину и ширину.

      А вот далее, независимо от того, делаете вы расчет биметаллических радиаторов или батарей другого типа, нужно обратиться к СНиП. Согласно строительным нормам, для обеспечения комфортной температуры в жилом помещении необходимо устанавливать отопительные приборы из расчета 100 Вт на 1 квадратный метр.

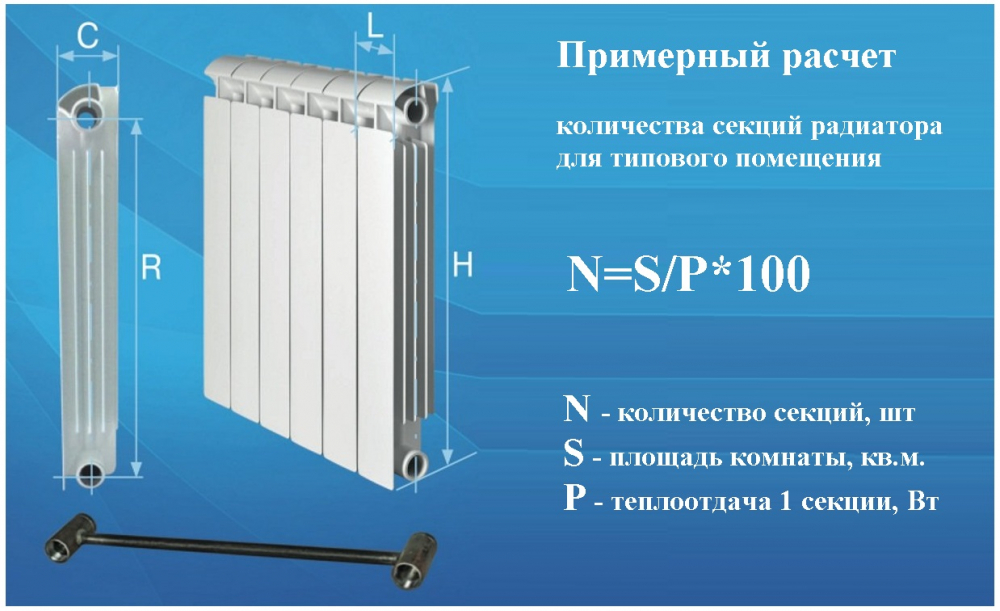

      Соответственно, чтобы выяснить мощность на всю комнату, нужно ее площадь умножить на вышеуказанное значение.  Далее берем паспорт или любой сопроводительный документ радиатора (желательно до приобретения) и смотрим мощность одной секции. Вот на этот показатель и нужно разделить предыдущий результат. У нас получится следующая формула: N = 100S/P, где N – количество секций (округляем до целого числа в большую сторону), S – площадь помещения, P – мощность одной секции.

      Калькулятор секций батарей отопления

      Укажите размеры комнаты и тип радиатора.

      Тип радиатораЧугунный 120ВтАлюминиевый 180ВтАлюминиевый 140ВтБиметаллический 145ВтБиметаллический 190Вт

      Необходимо секций:
      – – Нажмите на кнопку для расчёта

      Размеры

      м2

      х см

      Количество внешних стен у комнаты
      		 1 2 3 4
      Тип помещения
      		 Комната в квартиреКомната в квартире на 1этКомната на последнем эт. Комната в утеплённом домеКомната в загородном доме

      Расчет батареи отопления, исходя из объема комнаты

      Итак, с квадратурой жилого помещения все ясно, но не забывайте, что при равных размерах пола одинаковых, казалось бы, спален в двух разных домах пространство у них может сильно различаться. Все дело в высоте потолка, которая может быть типовой около 2.5 метров, а может достигать и всех 4, что увеличит объем комнаты почти вдвое. Как же в таких случаях правильно рассчитать алюминиевые или стальные радиаторы отопления? Снова обратимся к СНиП.

      Согласно нормам, для обогрева 1 кубического метра жилого пространства необходимо 40 Вт излучаемого прибором тепла. Эту величину и возьмем за основу. Зная площадь помещения, вычислить его объем не сложно, достаточно умножить известное значение квадратуры на высоту стен.

      Далее нужно узнать общую мощность, требуемую для комфортной температуры в комнате, для чего умножаем объем на показатель, взятый из СНиП. И, наконец, берем паспорт, без которого не должны продаваться батареи обогрева, и с помощью указанных там характеристик выясняем, как рассчитать количество секций, взяв за основу мощность одной. У нас получится формула N = 40SH/P, где H – высота помещения. Также данные можно взять из таблицы:

      Мощность одной секции по паспорту, Вт

      Площадь помещения, м2

      10

      12

      14

      16

      18

      20

      22

      При высоте потолка 3.5 метра

      14010121416182022
      15010121415171921
      1609111314161820
      1709101214151719
      1809101214151719
      1908101113141618
      200891112141517

      При высоте потолка 4 и 4. 5 метра

      14012141619212326
      15011131518202224
      16010121416182022
      17010121416171921
      18010121416171921
      1909111315161820
      2009111214161719

      Существует и более точный расчет батарей центрального или замкнутого котельного отопления, для которого нужно учесть многие факторы, такие как тип остекления в комнате, количество наружных стен и другие. Формула выглядит следующим образом: N = 100SK1K2K3K4K5K6K7/P. Здесь

      K1 – коэффициент типа остекления:

      • Для двустворчатых рам – 1.27
      • Для двойных стеклопакетов – 1
      • Для тройных стеклопакетов – 0.85

      К2 – коэффициент утепления помещения:

      • Тонкая термоизоляция – 1.27
      • Оптимальная термоизоляция – 1
      • Толстая термоизоляция – 0.85

      К3 – процент остекления окон от площади пола

      • 50 % – 1.2
      • 40 % – 1.1
      • 30 % – 1
      • 20 % – 0.9
      • 10 % – 0.8

      К4 – самая низкая средняя температура в течение недели в местности постройки дома

      • -35 – 1.5
      • -25 – 1.3
      • -20 – 1.1
      • -15 – 0.9
      • -10 – 0.7

      К5 – количество наружных стен в помещении

      • 1 стена – 1.1
      • 2 стены – 1.2
      • 3 стены – 1.3
      • 4 стены – 1.4

      К6 – тип помещения над комнатой

      • Холодный чердак – 1
      • Теплый чердак – 0.9
      • Теплое жилое помещение – 0. 8

      К7 – высота потолков

      • 2.5 метра – 1
      • 3 метра – 1.05
      • 3.5 метра – 1.1
      • 4 метра – 1.15
      • 4.5 метра – 1.2

      Данный расчет позволит, в том числе, разобраться, как правильно рассчитать количество батарей, получившееся число секций нужно просто разделить на несколько радиаторов. Это позволит более эффективно использовать площадь приборов системы обогрева. Однако расчет количества радиаторов отопления требует учета и других факторов, в частности, длины труб, а это значит, что нужно будет выполнять совершенно иные вычисления. Но сделать их следует обязательно, ведь чем полнее расчет отопления частного дома, тем комфортнее будет проживание в нем.

      • Автор: Михаил Малофеев
