Межосевое расстояние радиатора что это: размеры, особенности, выбор

Поддержание комфортной температуры в помещении напрямую зависит от размеров отопительных батарей и межосевого расстояния радиатора. При нарушениях во время монтажа, касающихся рекомендуемой величины расстояний между радиатором и стеной, эффективность обогрева заметно снижается. Чтобы предотвратить возможные проблемы, рекомендуется заранее изучить особенности установки батарей и узнать, какие параметры считаются приемлемыми для отопительных приборов различного типа.

Содержание

1. Описание характеристики межосевого интервала радиатора
2. Размеры батарей отопления
3. Биметаллические
4. Алюминиевые
5. Стальные
6. Чугунные
7. Достоинства и недостатки радиаторов
8. Особенности монтажа
9. Выбор производителя

Описание характеристики межосевого интервала радиатора

Межосевое или межниппельное расстояние радиатора представляет собой величину, обозначающую промежуток между центральными частями выходного и входного коллекторов всей батареи или каждой из ее секций. Оно указывается в спецификации к радиатору, где представлены его главные характеристики, и обозначается числами наименовании модели прибора. Этот показатель имеет особое значение в частных домах, где вода содержится в системе отопления естественным образом. Если промежуток большой, в таком радиаторе не будет застаиваться жидкость, за счет чего КПД начнет повышаться.

Стандартными считаются величины со значением в 300, 350 и 500 мм, многие современные производители выпускают батареи такого типа. Существуют модели и с другими интервалами, например, в 200, 400 или 600 мм, в дизайнерских батареях это значение достигает 2000 мм. У радиаторов с одним и тем же межосевым интервалом высота монтажа может быть различной и зависит от конструктивных особенностей батареи, материала, из которого она сделана, а также дизайна и бренда. Эти значения нельзя путать, что особенно актуально во время установки радиаторов в проемы под окнами либо ниши.

В домах советского или постсоветского типа чаще устанавливали приборы с интервалом в 500 мм, по этой причине варианты с таким показателем до сих пор более популярны в России.

Размеры батарей отопления

По типу материала радиаторы могут быть биметаллическими, стальными, алюминиевыми или чугунными. От этого напрямую зависят размеры, общие параметры и масса батарей, что нужно учитывать при выборе подходящего варианта.

Биметаллические

По внешнему виду батареи из биметалла напоминают алюминиевые устройства, при этом их выходной и входной коллекторы, а также вертикальные теплопроводные каналы сделаны из нержавеющей стали с размещенным на верху алюминиевым корпусом. Приборы такого типа не подвергаются ржавчине, отличаются устойчивостью к гидроударам, поэтому их часто ставят в квартирах, которые подключены к центральной отопительной системе. В перечень плюсов входит высокий уровень прочности, надежность, устойчивость к воздействиям внешней среды, совместимость со всеми отопительными системами.

Габариты секций:

• Межосевое расстояние: 200 мм, 350 мм, 500 мм.
• Высота: 415 мм, 570 мм.
• Ширина: 80 мм.
• Глубина: 75 мм, 85 мм, 90 мм, 100 мм.

Радиаторы имеют высокую теплоотдачу, не требуют большого числа тепловых носителей, период их эксплуатации достигает 20-25 лет. У них есть и свои минусы, например, скрип, возникающий из-за разницы расширительных коэффициентов стали и алюминия. Вертикальные каналы могут засоряться, поэтому за их чистотой необходимо следить отдельно, помимо этого биметаллические стоят дороже аналогов из других материалов.

Алюминиевые

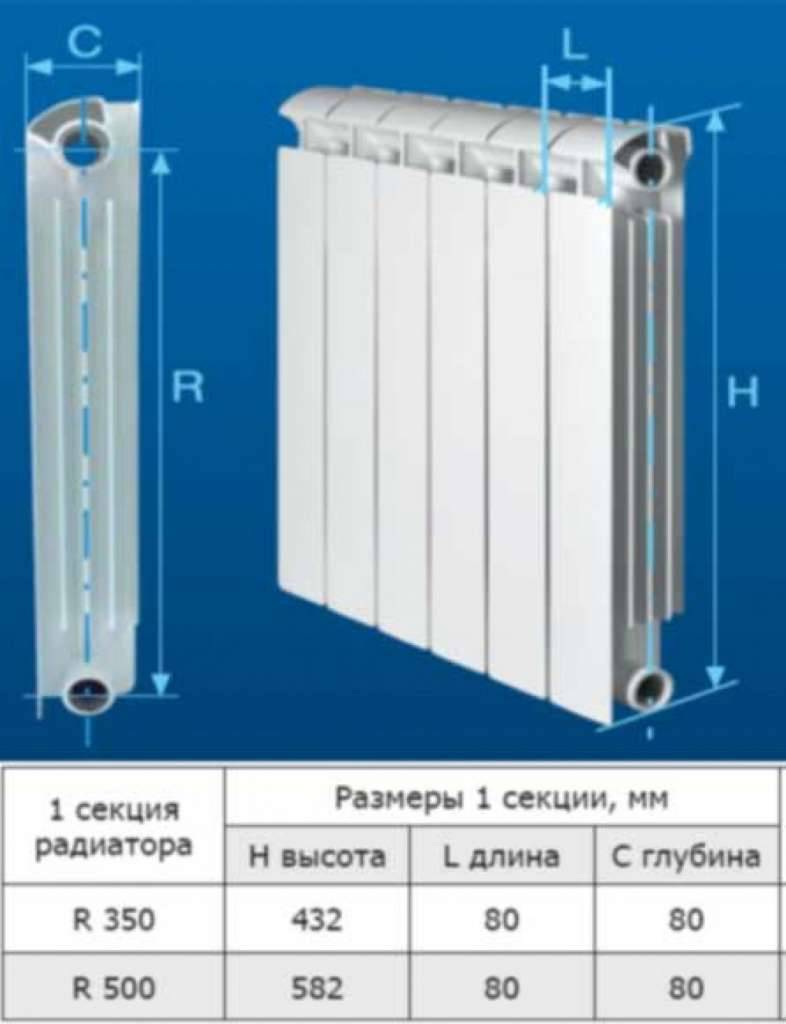

Размеры алюминиевых радиаторов

Радиаторы этого типа могут быть экструзионными или литыми, второй вариант более популярен, поскольку такие приборы отличаются высокой прочностью и не подвержены коррозии. Батареи из алюминия обеспечивают оптимальную тепловую отдачу, их легко монтировать и перевозить благодаря небольшому весу, также они способны максимально быстро нагреваться.

Модели представлены в различных вариантах дизайна и представляют собой оптимальное сочетание стоимости и эффективности тепла. Из минусов отмечают потенциальную возможность получения повреждений из-за гидроударов. На рынке представлены приборы с промежутком между осями от 200 до 800 мм, наиболее популярными считаются варианты в 350 и 500 мм.

Эксплуатировать агрегаты из алюминия можно только в случае отсутствия окисленной среды в тепловом носителе, поэтому их не рекомендуют устанавливать в зданиях с центральной системой отопления.

Стальные

Приборы из стали, в том числе с боковым подключением, бывают трубчатыми или панельными. Радиаторы панельного типа представляют собой систему из 1, 2 либо 3 панелей с оребрением из специальных П-образных пластин либо без них. Каждая панель включает в себя пару стальных листов с каналами, которые соединены друг с другом с помощью сварки. К плюсам таких радиаторов относят повышенную отдачу тепла, удобный монтаж, устойчивость к повреждениям, безопасность, приемлемую стоимость и эффектный дизайн.

Трубчатые радиаторы состоят из входного и выходного коллекторов, которые соединены друг с другом при помощи нескольких рядов трубок толщиной не менее 1,0-1,5 мм. Все детали соединяются путем сварки, которая не оставляет швов. В перечень плюсов трубчатых радиаторов включают ускоренное нагревание, устойчивость к агрессивной среде и нагрузкам механического типа, гидроударам, возможность выбирать форму и цвет батареи, безопасность и экологичность, отсутствие проблем при эксплуатации.

Расстояние между центрами штуцеров радиатора составляет 300 или 500 мм. Глубина секции изделия от 40 до 115 мм. Толщина стали не превышает 1.5 мм.

Панельные приборы могут не выдерживать гидроудары в течение проверок системы и нередко повергаются коррозии. Из недостатков трубчатых радиаторов отмечают пониженную теплоотдачу, образование течей в участках сварки и высокую стоимость.

Чугунные

Батареи из чугуна все еще популярны благодаря хорошей устойчивости к высоким температурам, отсутствию проблем с коррозией и долговечности. В устройствах такого типа присутствуют расширенные каналы, обеспечивающие идеальную циркуляцию теплового носителя даже во время засорения. Чугунные радиаторы дают аккумулирующий эффект и длительное время остаются теплыми после прекращения подачи теплоносителя.

У таких приборов есть и свои минусы, например, большие размеры по сравнению с аналогичными вариантами из остальных металлов, а также значительный вес, из-за которого чугунные радиаторы оснащают подпорками. Из-за низкой тепловой отдачи чугуна батареи этого типа медленно прогревают помещение. Многие модели имеют секции сложной формы, из-за чего уход за прибором занимает больше времени.

Высота секции радиатора составляет от 400 до 900 мм, глубина от 100 до 200 мм. Расстояние между центрами ниппельных отверстий в пределах 300-800 мм.

Современные радиаторы отечественного производства изготавливаются с учетом особенностей российских отопительных систем. У каждого прибора есть свои плюсы и минусы в зависимости от его типа. Самыми популярными в России считаются чугунные и алюминиевые батареи. Приборы из чугуна выбирают из-за их прочности, способности выдерживать рабочее давление в пределах 6-9 атм и температуру теплоносителя до 130 градусов. Из их минусов отмечают повышенную тепловую инерцию, неустойчивость к гидравлическим ударам, сложности при монтаже из-за большого веса батарей и не слишком эстетичный дизайн.

Алюминиевые приборы находятся на втором месте по популярности. Рассчитаны на давление в пределах 6-25 атм и температуру теплового носителя до 130 градусов. В список их достоинств входит высокая теплоотдача и хорошая скорость нагревания, экономичное потребление энергии, возможность регулировать температуру в помещении, компактные размеры и отсутствие проблем во время установки в сочетании с эффектным современным дизайном. Из минусов таких агрегатов стоит отметить низкую способность к конвекции, повышенное образование газов и высокую вероятность образования протечек.

Особенности монтажа

Схема монтажа

Процесс установки радиатора любого типа состоит из ряда стандартных действий. В первую очередь демонтируют старые батареи при их наличии и определяют места для размещения креплений, на которых после фиксируют кронштейны. На втором этапе монтажа нужно подготовить и повесить саму батарею и установить запорную арматуру, затем подсоединить трубы, соблюдая межосевое расстояние в радиаторах для отопления. Важно правильно подбирать размеры отопительных батарей и правильно их устанавливать вне зависимости от габаритов.

Радиаторы ставят строго по горизонтали или с незначительным уклоном с учетом направления потока носителя тепла. Во втором случае при засорении будет проще убирать воздушные пробки.

Подключать батареи к магистрали можно снизу, сбоку или по диагонали, на каждый прибор ставят отдельный вентиль и кран Маевского, что дает возможность ремонтировать радиатор без необходимости полностью отключать всю систему. Следует заранее рассчитывать размеры приборов, чтобы определить их доступную мощность.

Выбор производителя

При выборе бренда нужно учитывать, что многие зарубежные радиаторы могут не соответствовать особенностям российских отопительных систем, поэтому специалисты рекомендуют отдавать предпочтение отечественным батареям.

В перечень наиболее подходящих вариантов входят модели от Apriori, Elsotherm, Rifar, Faral и Konner. Это российские бренды, хорошо зарекомендовавшие себя при работе в различных условиях.

Из зарубежных производителей специалисты советуют отдавать предпочтение батареям компаний Kermi, IRSAP, Zehnder или Guratec. Приборы этих брендов отличаются высоким уровнем качества, изготовлены из прочных материалов и соответствуют международным стандартам.

Что такое межосевое расстояние радиатора отопления

При выборе радиаторной батареи для отопления собственного частного дома или квартиры покупатель часто опирается на ряд требований: создание максимально комфортного температурного режима, отсутствия резких скачков температурных показателей, наивысший уровень безопасности. Для их соблюдения необходимо сконцентрироваться на значении несколько показателей радиаторов, в числе которых межосевое расстояние.

Содержание

Что это такое?

Этот параметр часто указывают непосредственно в наименовании модели радиатора. Например: LT-500 или ALT 200. По сути этот показатель определяет насколько оси входного коллектора радиатора удалены от осей выходного коллектора. То же значение специалисты подразумевают под терминами межниппельное расстояние. Приведенная величина еще обозначается присоединительным параметром.

В некоторых ситуациях показатель межосевого расстояния радиатора имеет критическое значение. Батарея, которую планируется устанавливать в частном доме, должна иметь большое межниппельное расстояние. Это объясняется тем, что при отоплении с помощью естественной циркуляции воды, максимально важно избежать застоев, что может привести к повреждению всей отопительное системы. Помимо требований безопасности, достаточный присоединительный параметр обеспечивает более высокий коэффициент полезности действия.

Это значение практически не соотносится с высотой батареи. Высота батареи – ее внешняя характеристика. Она может определяться задумкой дизайнера, материалом, использованным при изготовлении или непосредственным решением изготовителя. Монтажная высота батареи всегда превышает по значению межосевое расстояние.

Типовые расстояния

Самыми популярными в использовании межосевыми расстояниями являются пятьсот миллиметров, двести и триста пятьдесят. Не так часто встречаются радиаторы, проем, разделяющий центры которых, составляет промежуток от двухсот до восьмисот миллиметров. Девятьсот миллиметров между осями устанавливается значительно реже. В зависимости от параметров, заложенных в дизайнерский, проект показатель может составлять до двух тысяч миллиметров.

Выбор подходящего присоединительного параметра связан с планировкой помещения, где предполагается устанавливать радиатор. По советским стандартам в квартирах часто размещались радиаторы с межосевым расстоянием в 500 миллиметров. Поэтому модели с такими параметрами популярны до сих пор.

Показатель межниппельного расстояния может меняться в зависимости от материала, из которого изготавливается радиатор. Основными материалами при их изготовлении являются: чугун, сталь, алюминий. Также существуют биметаллические батареи.

1. Чугунные батареи популярны до сих пор, несмотря на обилие других материалов. Они имеют высокий уровень устойчивости к перепадам температур, не подвержены коррозии, долго сохраняют тепло, наиболее долговечны, что подтверждается проверкой временем. При этом большие габариты подойдут не любой планировке помещения, скорость нагревания чугунного радиатора будет медленной, пропорционально остыванию. Необычная форма батареи делает уход и поддержание чистоты прибора сложным и неудобным.

Высоким чугунным радиаторам соответствуют межосевые расстояния от 500 мм. Модель МС-140 является наиболее популярной и имеет межниппельный параметр 500.

2. Стальная батарея представлена панельной или трубчатой вариацией. Такой радиатор имеет отличную теплоотдачу и долгий срок службы. Стальной вид батарей очень удобен при монтаже. Он устойчивый и безопасный, а цена у него сравнительно небольшая. Но стальная батарея будет подвержена коррозии, ее каналы могут легко забиваться, а самым большим недостатком является возможность прорыва при проверке системы.

Для стальных радиаторов характерно межосевое расстояние от 245 до 845 миллиметров.

3. Алюминиевые батареи на данный момент выигрывают по многим показателя: это самые малогабаритные радиаторы, они нагревают помещение быстро, их возможно ремонтировать и легко перевозить. Но коррозия и риск прорыва остаются характерными и для моделей из алюминия. Кроме того, их можно использовать только при гарантированной изоляции от кислой среды. Что делает невозможным размещать алюминиевые батареи в дома с централизованной отопительной системой.

Наиболее часто в алюминиевых батареях проектируется межосевое расстояние в 350 и 500 миллиметров. Но имеются варианты с 800, 600 и 700 мм, 200 и 400 мм.

4. Биметаллические батареи мало внешних отличий от алюминиевых радиаторов. Но под корпусной обшивкой биметаллического радиатора скрывается изготовленные из нержавеющей стали вертикальные теплопроводные каналы, входной и выходной коллекторы, что делает прибор неуязвимым для внезапных гидроударов, решает проблему с появлением коррозии и снижением производительности прибора. При всех плюсах радиатора из алюминия биметаллические батареи более прочные, пригодны к ремонту и не подвержены воздействию кислой среды. Из минусов можно выделить возможность появления незначительного скрипа при эксплуатации, техническое засорение каналов, сравнимо высокую стоимость.

Межосевое расстояние в биметаллических батареях составляет 200, 350 или 500 миллиметров.
