Все чаще в современных системах отопления и в квартирах, и в загородных домах встречаются радиаторы отопления с нижним подключением. Нижнее подключение радиаторов (нижнее подсоединение) – позволяет задекорировать подводку радиаторных труб, или по крайней мере не так акцентировать внимание на них. При стандартном боковом подсоединении радиаторов к системе отопления тоже можно скрыть подводку, но это будет сделать сложнее и дороже.

Виды радиаторов с нижним подключением

Наиболее распространенные среди радиаторов с нижним подключением производятся из стали, и представлены панельными и трубчатыми радиаторами.

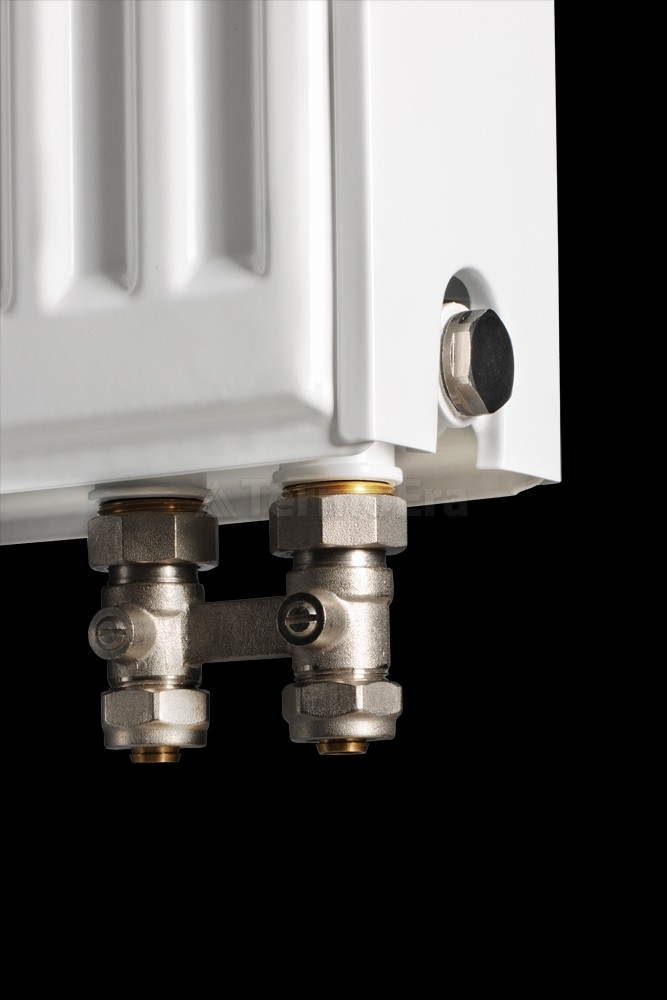

Панельные радиаторы с нижним подключением

Все стальные панельные радиаторы с нижним подключением представлены на нашем сайте моделями финских радиаторов Purmo Ventil Compact, немецких – Kermi FKV и белорусских – Лидея ЛУ.

Все панельные радиаторы с нижним подключением имеют особенность: перед покупкой стальных панельных радиаторов необходимо четко представлять, с какой стороны (слева или справа) будет осуществляться подключение.

Трубчатые радиаторы с нижним подключением

Подсоединение к системе отопления трубчатых радиаторов с нижним подключением осуществляется, с одной стороны, легче. Трубчатые стальные радиаторы имеют одинаковые фасадные стороны, поэтому при необходимости его можно просто развернуть. Однако, при монтаже трубчатых радиаторов с нижним подключением в уже существующую систему отопления может возникнуть другая сложность. Стандартные системы отопления, используемые в большей части современных многоквартирных домов, рассчитаны на панельные радиаторы, в которых крайняя труба является обратной линией. А у трубчатых радиаторов – боковая (крайняя) секция является линией подачи воды. Соответственно, чтобы подсоединить трубчатые радиаторы отопления с нижним подключением к уже готовой разводке труб, зачастую может понадобится либо перекладка труб, либо перестройка коллекторной группы в квартире.

Мы предлагаем Вам трубчатые радиаторы с нижней подводкой следующих фирм: немецкие радиаторы высочайшего качества Arbonia vip и Zehnder Charleston Completto и итальянские радиаторы Cordivari Ardesia с нижним подключением.

Гигиенические радиаторы с нижним подключением

Есть еще одна группа радиаторов с нижним подключением – гигиенические радиаторы. К ним относятся как панельные, так и трубчатые. Особенность гигиенических радиаторов – в конструкции, облегчающей уход за отопительными приборами: в панельных гигиенических радиаторах – плоские нагревательные панели и накладки, не позволяющие пыли и грязи скапливаться на поверхности, в трубчатых – увеличенное расстояние между трубками, что также позволяет быстро и эффективно производить очистку радиаторов. Среди гигиенических радиаторов рекомендуем панельные радиаторы с нижним подключением Kermi Plan Hygiene V, Purmo Ventil Hygiene HV, Purmo Plan Ventil Hygiene FHV (особенности этой модели – вариантивное подключение справа или слева), Purmo Ventil Hygiene M (подключение нижнее по центру радиатора), Purmo Plan Ventil Hygiene M (подключение нижнее по центру радиатора).

Особенности гигиенических радиаторов Purmo – в вариативности нижнего подключения. Так, радиаторы Purmo Plan Ventil Hygiene FHV имеют 2 варианта нижнего подсоединения – справа или слева, а Purmo Ventil Hygiene M и Purmo Plan Ventil Hygiene M – имеют нижнее подключение по центру радиатора.

И трубчатые, и панельные радиаторы с нижним подключением должны быть оборудованы узлами нижнего подключения, термостатами и термовентилями.

панельные, трубчатые, их плюсы и минусы, регулировка, арматура

Батареи позволяют комфортно чувствовать себя в доме в самые лютые морозы. Тем не менее не всем хозяевам нравятся грубоватые агрегаты и трубы.

Но и совсем без обогрева в доме не обойтись, ведь в России теплая погода держится от силы четыре месяца в году. Радиаторы нижнего подключения, помимо своей главной цели, еще и обеспечивают эстетическую составляющую.

Радиаторы отопления с нижним подключением

Как правило, их устанавливают в частных домах, где трубы спрятаны в полу и это предусматривается еще на этапе строительства, до заливки бетонного слоя в перекрытии.

Чаще всего для подвода к отоплению используется один из трех способов:

  • односторонний;
  • нижний;
  • диагональный.

Фото 1. Радиаторы отопления, подключенные к системе нижним способом. Трубы располагаются с одной стороны отопительного прибора.

Первый вариант чаще всего встречается в многоквартирных зданиях с централизованным отоплением. Трубы, как можно понять по самому термину, подключают только к одному концу батареи, что позволяет максимально использовать номинальную мощность каждого прибора. Длина агрегата влияет на комфорт атмосферы в помещении. При одностороннем подключении нагретая вода до, например, пятнадцатой секции просто не дойдет.

Это обязательно учитывается еще на стадии выбора агрегата и если нужна именно многосекционная модель, то от одностороннего подключения придется отказаться.

Используется и диагональная схема (ее еще называют перекрестной), которая применяется с популярными биметаллическими радиаторами. Здесь элементы подсоединяют по обычному правилу: подвод сверху, вывод снизу, но с противоположных концов агрегата. Такой подход обеспечивает равномерный нагрев воды и долгую сохранность тепла.

Встречаются здания с инженерными системами, где возможен только один способ подключения — нижний. В этом случае подвод и отвод подключаются к разным концам прибора. Конечно, это сильно снижает качество теплоотдачи (до 15%), потому что нагретый теплоноситель не доходит до верхней части. Именно поэтому радиаторы с нижней подводкой покупают, в основном для коттеджей с индивидуальной отопительной системой.

Какой бывает нижняя подводка

Как правило, приобретаемый агрегат с нижней подводкой рассчитан на один из нескольких способов подключения:

  • сверху вниз;
  • от центра;
  • с одной стороны;
  • с разных сторон.

Подключение осуществляется непосредственно к обогревательному оборудованию или через специальный блок, чтобы при ремонте не сливать воду из батареи при отключении.

Плюсы

Вопрос о плюсах таких батарей спорный. Однако можно с абсолютной уверенностью утверждать, что преимущество устройств такого типа — эстетичность дизайна.

Минусы и особенности бокового подсоединения радиаторов

  • По словам многих экспертов, именно эти батареи греют хуже всех.

Лучше всего будут чувствовать себя обитатели многоэтажных домов и новостроек: там предусмотрен самый эффективный способ подключения — боковой, когда обе трубы, подводная и отводная размещены по одну сторону теплоагрегата.

  • Трубы при этом типе подводки «утоплены» в пол.

Важно помнить, что в России с отоплением практически постоянно возникают проблемы. Вероятность того, что лопнет труба, выйдет из строя батарея, сохраняется всегда.

Если с поломкой верхних труб разобраться по силам любому хозяину, даже без вызова сантехника, то при нижней подводке задача усложняется, ведь место разрыва скрыто под полом.

Неизбежно придется ломать и покрытие, и плинтус, для чего иногда вызывают рабочих. После ликвидации неприятности все это придется реставрировать, что достаточно затратно и в моральном плане, и в финансовом.

Вам также будет интересно:

Виды батарей: трубчатые и панельные

По принципу изготовления такие радиаторы делятся на два типа:

  • трубчатый;
  • панельный.

Алюминиевые и чугунные агрегаты не рассчитаны на нижний тип подводки.

Наиболее популярные модели

Среди производителей наибольшей популярностью пользуются итальянские фирмы:

Несколько уступает им по качеству российская продукция Рифар. Китайские Sira и Bilux отличаются более демократичной ценой, но по качеству значительно уступают итальянским.

Фото 2. Радиатор отопления с нижним типом подключения от производителя Рифар. Устройство биметаллического типа.

Арматура для подключения: краны для регулировки, трубы

Обязательный элемент для регулировки нагретой воды — запорно-регулировочные вентили. Их задача — перекрывать дорогу нагретому потоку частично или полностью. Степень ограничения зависит от параметров заранее утвержденного проектного расчета.

Для соединения трубы из меди, стали, полимеров или металлополимеров со входом используют арматурные адаптеры. Чтобы закрепить устройство, потребуются кронштейны.

Важно! Чтобы подсоединить агрегат правильно и без лишних хлопот, до начала работ следует убедиться, что все необходимые детали закуплены и находятся прямо под рукой у мастера. В большинстве магазинов и строительных рынков монтажный комплект, куда входят все необходимые составляющие, прилагается к радиатору.

Установка батареи

Вопрос о выборе радиатора и том, как его подключать, решают до начала сантехнических работ в доме. Когда бетонный слой пола готов и уже кладут листы внешнего покрытия, поздно думать о нижнем подводе. Поэтому решение принимают до залива стяжки.

Собственно, сам процесс подсоединения радиатора состоит из следующих этапов:

  • Замеры. Устройство удалено от пола минимум на 15 см. От стены радиатор отстоит на 2 см.
  • Радиатор устанавливают на специальную подставку, поверх кладут строительный уровень для выравнивания.
  • Просверливают отверстия для крепежей.
  • Вбивают крепежи (по числу секций). Для пятисекционного агрегата достаточно двух креплений, но если секций семь, десять или пятнадцать, то требуются как минимум три.
  • Устанавливают агрегат на подготовленную поверхность.

Внимание! При нижней подводке Г-образную трубу топят в полу и заливают монтажной пеной. Однако это делают только в конце работ и только после того, как система опрессована.

Схема подсоединения к двухтрубной системе отопления

При работах рекомендуется опираться на нормы СНиП 3.05.01-85.

По одному контуру идет нагретая вода. Охлажденная отходит по другому. Радиаторы в этой системе подсоединяют параллельно. В каждый радиатор поступает вода примерно равной температуры, благодаря чему обеспечивается равномерный прогрев всех помещений.

Двухтрубная система позволяет отслеживать уровень температуры и, если требуется, скорректировать его. Для этого на радиатор устанавливают специальный вентиль.

Фото 3. Схема нижнего подключения батарей к однотрубной (слева) и двухтрубной (справа) отопительной системе.

Полезное видео

Посмотрите видео, в котором рассказывается, как лучше подсоединить радиаторы с нижним типом подключения к системе отопления.

Чем хорош именно этот тип прибора

Если говорить открыто, никаких особых достоинств у этого типа обогрева нет — его применяют в основном в частных домах, да и то, если для хозяина эстетичность интерьера выше того, тепло ли будет людям, сидящим в комнате.

Поэтому, если жилище позволяет установить прибор другого типа (лучше всего боковой) — рисковать не надо.

Особенно если у устанавливающего нет опыта в сантехнических работах —

при любой аварии придется вызывать спецбригаду, рискуя за время ожидания уничтожить и собственный ремонт, да еще и залить соседей, живущих снизу. После окончания предстоит восстанавливать покрытие заново. Своими силами на должном уровне подобное удается немногим, а значит, предстоят новые финансовые затраты.

Подключение стальных радиаторов отопления

Здесь вы узнаете про подключение стальных радиаторов отопления: виды и нюансы подводки, техническая характеристика панельных батарей с нижним подсоединением, на что следует обращать внимание при покупке.

Хотя принято считать, что стальные радиаторы отопления с нижним подключением больше подходят для автономных систем, их все чаще можно встретить в многоквартирных домах с централизованным типом обогрева.

Это связано с тем, что современные модели панельных батарей начали производиться с необходимой для этого мощностью, о чем сказано в их техпаспортах.

Правильно подобранный радиатор может долгие годы служить в квартире, являясь надежным и эффективным источником тепла.

Техническая характеристика

При выборе панельных видов батарей потребители часто совершают ошибки, которые в этом случае нельзя исправить. Если неправильно была рассчитана мощность прибора, то ее не получится изменить так же, как в секционных моделях, где можно убирать или добавлять секции.

Стальные радиаторы с нижним подключением – это цельная система, созданная из панелей, поэтому при неправильных расчетах или поломке придется менять их полностью. Именно из-за этого важно понимать, что означают параметры в техпаспорте изделия.

Производители указывают основные технические показатели, на которые следует обращать внимание при покупке:

  1. Уровень теплоотдачи – это самый важный из них. Хотя этот параметр зависит от таких факторов, как температура нагрева носителя, площадь поверхности радиатора и способ подключения к системе, за основу берутся нормативные показатели мощности температурного напора, принятые в СНГ – это +70, а в Европе – +50 градусов.Температурным напором принято называть разницу между нагревом носителя в системе и воздуха в помещении.Это означает, что при показателях в техпаспорте, например, 2000 Вт при температуре +70 получить данную мощность можно только при системе, нагревающей носитель до +105 градусов. Так как в централизованной системе такие показатели не всегда соблюдаются, то следует подбирать панельные радиаторы с нижним подключением с запасом коэффициента не менее 1.4.
  2. Максимальное рабочее давление – это второй по важности фактор, особенно если панели отопления подбираются для установки в квартире с центральным обогревом.Если в автономных системах давление редко превышает 3 Бар, а минимальный показатель радиатора – 7 Бар, то для многоквартирных домов, подключенных к центральной теплосети – это 6-7 Бар, при возможных гидроударах до 15 Бар. Это следует учитывать еще до покупки стальных радиаторов.
  3. Показатели заводских испытаний соответствуют 13 Бар. Это критическая норма, которую изделие может выдерживать короткое время, поэтому стоит заранее изучить параметры напора теплоносителя центральной системы, запросив данные у управляющей компании.
  4. Химический состав воды не менее важен, так как именно он влияет на срок службы стальной панели.
  5. Объем отопительного прибора важен для автономных обогревающих систем для определения, какое количество носителя потребуется.

Только сопоставив все показатели, указанные в техпаспорте с теми, которые присущи центральной отопительной системы конкретного дома, можно решать, подходят стальные панельные радиаторы с нижним подключением или нет.

Трехрядные панельные радиаторы

У стальных отопительных приборов эффективность работы напрямую зависит от их конструкции и способа подключения к системе. Стальной панельный радиатор с нижним подключением 33 состоит из трех панелей, о чем свидетельствует первая цифра, и трех конвекторах, о которых сообщает вторая.

Их длина варьируется от 405 мм до 3005 мм при высоте 305-905 мм и ширине 157 мм. Это мощный нагревательный прибор, способный создавать конвекционные восходящие потоки нагретого воздуха, быстро прогревающие помещение.

Чем больше площадь панели, тем она мощнее, например, при длине в 3000 мм и высоте 600 мм стальные панельные радиаторы с нижним подключением имеют показатель 6236 Вт. Когда таких панелей 3, то и мощность увеличивается в разы, а нижнее подключение позволяет регулировать температуру нагрева при помощи термостата.

Подключение стальных радиаторов отопления

Правильное подключение стальных радиаторов отопления – это залог их долгой и эффективной работы.

Чтобы так и было, следует учесть несколько нюансов:

  1. Подающая труба должна находиться на расстоянии не менее 80 мм от торца радиатора, в то время как обратка – в 30 мм.
  2. При нижнем подключении допустимые теплопотери составляют от 10 до 15%, что нужно учитывать при расчете мощности радиатора.
  3. Следует соблюсти расстояние между панелью, полом, стеной и подоконником. Оно должно составлять 7 см до пола, 10 см до подоконника, не менее 2 см между стеной и задней частью панели.
  4. Подключение панельного радиатора должно соответствовать его маркировкам, то есть нужные концы подсоединить к определенным трубам. Если нарушить этот порядок и подсоединить обратку вместо подающей трубы, то эффективность прибора падает до 60%.

При нижнем подключении могут использоваться два вида подводки:

  1. Односторонний, при котором 2 трубы выходят с одной стороны. При этом обе пробки радиатора находятся внизу, верхняя из которых соединяется с подающей трубой, а нижняя, расположенная прямо под ней – с обраткой.
  2. Разностороннее подключение подразумевает, что горячая вода входит с одной стороны, а холодная труба – с другой. Этот способ особенно хорош для автономных отопительных систем.

Хотя радиаторы с нижним подключением и обладают самой высокой теплопотерей, которую можно возместить, выбрав более мощную панель, трубы системы можно убрать в пол, что позволит придать помещению более эстетичный вид.

Стальные радиаторы с нижним подключением стоят дороже на 10%, чем их боковые аналоги, тем не менее, они востребованы, так как способны не только качественно обогревать помещение, но и являться его стильным украшением. Важным моментом при покупке панельного отопительного прибора является расчет его мощности и соотношение заводских показателей давления с теми, что есть в системе обогрева.

Полезное видео

⭐ Керми FKV (FTV) стальные панельные радиаторы с нижним подключением

Немецкий производитель отопительной техники – компания Kermi является мировым лидером в данной сфере. Продукция производителя пользуется ошеломительным успехом у покупателей, благодаря сочетанию высокого качества, надежности, эффективности и доступной стоимости. Стальные радиаторы появились очень давно, однако современные модели сильно отличаются от устаревших образцов. Инновационная технология, используемая производителем, позволила значительно увеличить эффективность и теплоотдачу отопительной техники из стали.

О технологии производства стальных радиаторов Kermi Изготовление агрегатов данного вида заключается в присоединении двух абсолютно симметричных стальных листов при помощи метода холодной сварки. Каждый лист имеет выдавленные каналы, предназначенные для циркуляции теплоносителя.

К конструкции из соединенных листов прикрепляется металлический теплообменник, увеличивающий теплоотдачу и объем воздушного потока. Количество теплообменников может достигать от одного до трех в зависимости от модификации. Сверху на конструкцию одевается специальная декоративная накладка, закрывающаяся по бокам, благодаря данному элементу достигается эстетичность и внешняя привлекательность оборудования. Именно благодаря процессу производства данные радиаторы получили название пластинчатые и панельные. В отличие от секционных, панельные батареи смотрятся единым цельным экраном и внешне напоминают электрический конвектор.

Как выбрать стальные радиаторы

При выборе отопительной техники в первую очередь необходимо учитывать её мощность, например компания Керми предлагает своим клиентам достаточно широкий модельный ряд, включающий в себя агрегаты небольшой мощности, разработанные для отопления малогабаритных квартир и конструкции, обладающие высокой мощностью, необходимые для отопления больших площадей, например загородных коттеджей, офисных зданий, торговых площадей, цехов. Тепловая мощность основное достоинство стальных отопительных конструкций, поскольку именно сталь обладает самой лучшей тепловой отдачей.

Мощности приборов должно быть достаточно для обогрева определенной площади, поэтому перед выбором узнайте площадь помещения, для которого приобретаются агрегаты. Запас мощности может быть небольшим, не следует покупать модели высокой мощности для обогрева небольшого помещения, это приведет к неоправданным расходам. Кроме мощности нужно обратить внимание на тип подключения приборов и диаметр присоединительных отверстий.

Kermi выпускает две линейки радиаторов: FKO с классическим боковым, и FKV с нижним присоединением. Приборы с привычным боковым подключением на сегодняшний день по-прежнему востребованы, однако, популярности отопительных приборов с нижним типом подсоединения растет с каждым днем.

Где купить стальные радиаторы Kermi FKV с нижним типом подключения

Среди общей массы продукции представлено на российском рынке заметно выделяются агрегаты немецкой компании Керми. Продукция немецкого производителя теплотехники появилась в России давно и быстро завоевала доверие покупателей. В чем же секреты успеха немецких отопительных приборов? Несравнимое высокое европейское качество, современный дизайн, эффективность, долговечность и качественное исполнение с лихвой покрывают относительно высокую стоимость немецкого оборудования.

Стальные панельные радиаторы привлекают многих покупателей, поскольку обладают высокой тепловой отдачей, быстро набирают температуру, их конструкция отличается довольно высокой прочностью и дизайн соответствует современным стандартам. Агрегаты используют как для отопления жилых помещений, так и муниципальных зданий: школ, детских садов, больниц, офисов, магазинов и т.д. Благодаря высокой теплоотдаче приборы отлично справляются с задачей, а прекрасный и лаконичный дизайн позволяет вписать их в интерьер любого помещения. Немецкий концерн предлагает два вида стальных батарей, разделенных на серии: FKO с боковым подключением, FKV и с нижним подключением.

Отличие агрегатов одной мощности, принадлежащих к разным сериям заключается исключительно в типе подключения, внешний вид и технические характеристики у одинаковых моделей обеих серий полностью идентичны. Если Вы решили, что хотите купить именно стальные радиаторы фирмы Kermi, то рекомендуем заказать их через интернет. Такой способ покупки поможет сэкономить Ваше время, и покупка обойдется значительно дешевле, чем в обычном магазине. Например, наш интернет-магазин является официальным представителем и работает с поставщиком напрямую, что позволяет ставить более низкие цены. В ассортименте абсолютно все выпускаемые модели обеих серий.

Каталог продукции позволит ознакомиться с модельным рядом, узнать технические характеристики приборов, посмотреть фотографии и почитать отзывы наших покупателей, а если возникнут вопросы Вы всегда имеет возможность получить бесплатную консультацию по телефону. Наш менеджер ответит на все интересующие вопросы, расскажет о дополнительных услугах: доставке и монтаже, расскажет о способах оплаты и оперативно оформит заказ. Продажа радиаторов Kermi осуществляется не только по Москве, но и другим регионам оптом и в розницу.

Стальные радиаторы с нижним подключением и их достоинства

Серия отопительных агрегатов FKV, представленная немецкой компанией Kermi, имеет нижнюю подводку. Такой способ подключения считается более современным и эстетичным, поскольку подводящая труба подключается снизу. Резьбовые отверстия имеют точно такой же диаметр, как и в конструкциях с боковой подводкой, отличие только в их расположении. В последние годы батареи с таким типом подключения становятся все более востребованными, цены на них слегка отличаются от аналогов с боковым типом подключения. Нижний тип подключения открывает следующие возможности:

проведение труб под плинтусами или в полу,

экономия пространства,

реализация дизайнерских идей в интерьере,

трубы не мешают установке мебели и других предметов интерьера.

Наиболее часто радиаторы с нижней подводкой покупают владельцы частных домов. В домах коттеджах использовать агрегаты такого типа удобнее всего из-за наличия утвержденного плана отопительной системы. Монтаж агрегатов достаточно прост – нужно просто навесить батареи на специальные кронштейны и соединить выведенные снизу патрубки с подводящей трубой.

Панельные радиаторы с нижним подключением

Главная » Панельные радиаторы с нижним подключением

Современное оборудование позволяет самостоятельно организовать систему отопления соответствующую не только современным стандартам, но и требованиям конкретного помещения. Финансовых и физических вложений для создания автономной системы отопления потребуется естественно не мало, но зато результатом Вы наверняка останетесь довольны, и будет наблюдать его в течение нескольких десятков лет как минимум.

Каждый домовладелец стоит перед выбором принципа разводки системы теплоснабжения: классический боковой или скрытый нижний. В последнее время можно наблюдать, что число квартир, домов и офисов со скрытым отоплением увеличивается, несмотря на то, что классическая разводка трубопровода по-прежнему остается более популярной и предпочтительной.

Производители стальных панельных радиаторов идут в ногу со временем и предлагают покупателям модели как с боковым, так и с нижним подключением. В данном материале, мы рассмотрим основные преимущества приборов с нижней подводкой, предназначенных для эксплуатации в скрытых системах отопления.

Использовать панельные батареи можно как в однотрубных, так и двухтрубных системах с принудительной циркуляцией. Наиболее известными производителями отопительных приборов данного сегмента являются такие всемирно известные компании как: KERMI, BUDERUS и KORADO.

Особенности конструкции панельного радиатора с нижним подключением

Практически все панельные отопительные приборы изготовляются по одному и тому же принципу, одни производители используют более утолщенный металл, для выпуска профилированных моделей, другие более тонкий. За счет чего можно наблюдать незначительную разницу в ценах и технических характеристиках агрегатов.

Еще одним общим принципом для панельных батарей является разделение моделей на типы, классифицирующие их по принципу организации конструкции, указывающие на количество нагревательных и конвекционных панелей (наличие или отсутствие). Наверное, Вы могли заметить, что в названии радиаторов всегда присутствуют буквы и цифры, ориентируясь в данных обозначениях вы с легкостью сможете разобраться в модельном ряду и выбрать подходящие агрегаты.

Рассмотрим на примере радиаторов немецкого производителя Buderus. Буквы в названии модели, указывают на принцип подключения: K – боковой, VK – нижний. Число 21 обозначает тип, в который включены двухпанельные модели с одной конвекционной панелью (первая цифра 2 – оповещает о количестве нагревательных панелей, вторая цифра 1 – количество рядов конвекционного оребрения). Панельные радиаторы выпускают с конвекционными ребрами (11, 21, 22, 33 типы) и без (10, 20, 30).

Модели с нижним подключением имеют на своем корпусе всего два резьбовых присоединительных отверстия (одно для подачи, другое для обратки).

Компания Будерус предлагает панельные радиаторы с нижней подводкой со встроенным термостатическим клапаном, позволяющим в дальнейшем подключить термоголовку и автоматически поддерживать комфортный температурный режим в помещении.


алюминиевых радиаторов – G500F / D / 1 левая секция радиатора с нижним подключением и прямым крестовым соединением, графит

Описание:

Радиатор также может быть декоративным элементом интерьера. У радиатора одна ключевая задача: обогревать помещения. Но также он может быть декоративным элементом вашего интерьера, а цвет графита отлично подчеркнет индустриальный стиль любого помещения. Отличный функционал. Быстрый нагрев: благодаря небольшому весу и отличной теплопроводности алюминия.Радиаторы нагреваются даже в несколько раз быстрее, чем модели из стальных панелей и чугуна с аналогичной тепловой мощностью, и более чем в десятки раз быстрее, чем полы с подогревом. Особая форма выходных отверстий: нагретый воздух направляется прямо в центр комнаты, а не вверх, что не позволяет ему отскакивать от подоконника.

Как производятся алюминиевые радиаторы KFA Armatura?

Все начинается с маленьких алюминиевых прутьев, которые называются свиноматками. Для производства наших алюминиевых радиаторов мы используем высококачественное сырье с повышенными требованиями к группе элементов химического состава согласно стандарту Armatura, основанному на стандарте PN-EN 1676.Мы тестируем этот состав для каждого процесса плавки с помощью спектрометра типа Spectromax и проверяем кристаллографическую структуру с помощью микроскопа.

Затем алюминиевые свиноматки помещают в плавильную печь, где их плавят при температуре около 850 ° C. После этого материал транспортируется в нагревательные печи, установленные на литейных машинах. По окончании процесса слепки строго контролируются как визуально, так и с помощью рентгеновского аппарата. Позже, после механической обработки, которая включает в себя серию операций, связанных с точным шлифованием поверхности, сваркой заглушки, резьбовых соединений и комплектов болтов, мы проверяем герметичность наших радиаторов.

Следующий этап производственного процесса связан с защитой радиаторов от коррозии при фторцирконической и анафорезной обработке. Благодаря анафорезному покрытию мы получаем прочное покрытие, устойчивое к коррозии. На последнем этапе радиаторы покрываются электростатическим порошковым покрытием и помещаются в печи, где происходит полимеризация лака (при температуре около 200 ° C). После этого радиаторы упаковываются и отправляются нашим клиентам.

(PDF) Оценка тепловой эффективности панельных радиаторов с помощью CFD-анализа

64

Скорость теплопередачи [Вт]

Теплопередача на основе энтальпии [Вт]

Общая скорость теплопередачи [Вт]

Скорость теплопередачи одного модуля [Вт]

Число Рейнольдса

TBOE подача и возврат сверху и снизу на

на противоположных концах

TBSE подача и возврат сверху и снизу на

на одном конце

TS Турецкий стандарт

Температура Ti при сторона входа [K]

До температуры на стороне выхода [K]

V Скорость жидкости на входе [м / с]

Греческие символы

∆T разность температур между входом

и стороной выхода [K]

µ динамический вязкость [Па. с, кг / мс]

ρ плотность [кг / м3]

Индексы

i состояние на входе

o состояние на выходе

ВВЕДЕНИЕ

Панельные радиаторы являются наиболее широко используемыми системами центрального отопления.

дома и офисы в Европе.

Панельные радиаторы

пользуются большим спросом из-за их компактной конструкции и меньшего количества места. 80% от

тепла от радиаторов приходится на естественную конвекцию, 20% от

тепла от радиаторов приходится на излучение.Хотя радиаторы

известны как радиаторы, большая часть их продукции составляет

за счет естественной конвекции [3]. Панельные радиаторы

имеют элегантный дизайн, легкие, дешевые и занимают меньше места, поэтому они

широко используются в домах и офисах. Радиаторы

представляют собой комбинацию каналов циркуляции воды и высоких конвекторов

, которые приварены непосредственно к этим панелям. Все панельные радиаторы

излучают комбинацию лучистого и

конвективного тепла в комнату, когда горячая вода течет через

их. Помимо этой фундаментальной функции, имеется практически неограниченный

форм, размеров, цветов и художественных тем

.

Целью этого исследования является то, что в Турции существует множество производителей панельных радиаторов

, но их конструкции радиаторов

очень похожи, и из-за этой схожей конструкции

радиаторы, которые были изготовлены различными производителями

, имеют очень близкие значения теплового КПД

и удельного нагрева для удельного веса радиатора

.В нашем исследовании CFD-анализ существующего панельного радиатора

будет выполнен с коммерческим CFD-кодом

STAR-CCM + с различными методами соединения в трехмерном пространстве

. Числовой тепловой КПД будет получен

значений, которые будут сравниваться с данными

каталожными значениями. В литературе недостаточно 3-D числового исследования

о панельных радиаторах.

МАТЕРИАЛ И МЕТОДЫ

Панельный радиатор был нарисован с помощью программного обеспечения CAD

по оригинальным размерам схемы

PCCP (панель-конвектор-конвектор-панель)

панельного радиатора. PCCP, стальная панель типа 22

Радиатор

используется в данном численном исследовании. Тепловая мощность стального панельного радиатора

была измерена в соответствии с

EN 442 в аккредитованной лаборатории [6]. Соединение

стальных панельных радиаторов типа «верх-низ-противоположный»

конец, верх-низ-одинаковый конец. Наружная панель представляет собой пластину формы

с горизонтальными и вертикальными углублениями. В

для повышения эффективности нагрева некоторые типы радиаторов

снабжены конвекторной пластиной, приваренной к

вертикальным водотокам панели.Панель изготовлена ​​из двух штампованных стальных листов

, сваренных между собой швом

по периметру и точечной сваркой в ​​местах углублений

. Поскольку панельный радиатор симметричный,

половина геометрии может быть использована для численного исследования.

Длина 500 мм, высота 600 мм и ширина 105 мм – это размеры

половины панельного радиатора. Габаритные размеры конвектора: высота 150 мм –

, длина 473,5 мм.

Первые четыре и последние четыре конвектора меньше средних

, чтобы избежать трудностей при установке переходов Т-

. Панели и конвекторы изготовлены из листовой стали.

Водоканалы толщиной 1,1 мм, панельный радиатор

с шагом 25 мм. Конвекторы имеют толщину 0,5 мм и

на высоте 37 мм от основания. Ширина одной панели

12 мм соответственно.

Предварительная обработка

Это численное исследование основано на бытовом радиаторе

, который соответствует стандарту TS EN442.Половина из

геометрии была использована для численного исследования из-за симметричной структуры

геометрии панельного радиатора, а

, затем нарисованная геометрия была импортирована в STAR-CCM +.

Границы, которые принадлежат как текучей среде, так и твердому телу, были преобразованы

в интерфейс, а интерфейсы

обеспечивают связь между границами во время моделирования.

Настройка и процесс анализа. Интерфейс обеспечивает контакт

,

интерфейс для передачи тепла между жидко-твердыми областями так.

Интерфейс позволяет обмениваться массой и энергией

между жидкими и твердыми областями. Поверхностный корректор

используется для повторной триангуляции существующей поверхности, чтобы

улучшить общее качество поверхности и оптимизировать его

для моделей объемной сетки. Сетка призменного слоя – это

, состоящая из ортогональных призматических ячеек, которые обычно

расположены рядом с границами стен в объемной сетке.

Тетраэдрические сетки обеспечивают эффективное и простое решение

для сложных задач создания сеток. Сетка

Размеры

геометрии панельного радиатора приведены в Таблице 1.

Панельный радиатор с подключением TBOE был застроен

с использованием модели четырехгранной объемной сетки, а также были выбраны

поверхностная сетка и сетка призматического слоя.

На рисунке 1 показан тип сетки и плотность сетки

внешней стороны геометрии панельного радиатора.На рисунке 2

показан тип сетки и плотность сетки потока жидкости

части панельного радиатора.

CENTRIC VERTI | Brugman

Продукт

Вертикальный панельный радиатор со средним подключением (внизу) и двумя нижними подключениями (сбоку). Два верхних соединения предназначены для установки вентиляционного отверстия.

Материал
Отделка
Включено

Комплект J-образных кронштейнов: заглушка (3 шт. ) И вентиляционное отверстие (1 шт.) (Стандартная поставка), соответствует требованиям VDI (класс III), включая

Подключения

Среднее евроконусное соединение с внешней резьбой 2 x ¾ “, боковое соединение 4 x ½” с внутренней резьбой

Упаковка

Каждый радиатор надежно упаковывается в высококачественный картон, а затем упаковывается в термоусадочную пленку.Этикетка описывает характеристики радиатора: тип – высота – длина.

Гарантия

10 лет при соблюдении общих условий Brugman.

Лакирование

Все радиаторы обезжирены, фосфатированы, катафорезно грунтованы и имеют стандартное порошковое покрытие RAL 9016.

Цвет

RAL 9016 (другие цвета также могут быть доставлены по запросу: см. Таблицу цветов)

Теплосчетчики

Подходит без ограничений для счетчиков тепла, как электрических, так и использующих принцип испарения (в соответствии с EN834 | 835)

Максимальное рабочее давление

10 бар (испытано при 13 бар)

Макс.рабочая температура
Соответствие

В соответствии с EN442-1: 2014: радиаторы и конвекторы

Типы
Высота

1600 | 1800 | 2000 | 2200 мм

Длина

400 | 500 | 600 | 700 | 800 мм

Глубина

BeaconMorris – Маяк Моррис | Полотенцесушитель и панельный радиатор

ОБЗОР ИЗДЕЛИЯ И ХАРАКТЕРИСТИКИ ПАНЕЛЬНОГО РАДИАТОРА

Панельные радиаторы

Beacon Morris не только практичны, но и прекрасно дополнят любой интерьер. Разработан для работы во всех типах приложений, включая современные низкотемпературные системы. Наши панельные радиаторы универсальны как для жилых, так и для коммерческих помещений.

Повседневный, но изысканный вид для любой комнаты.

Все радиаторы имеют привлекательную декоративную решетку, закругленные края и могут быть установлены в любом месте с (6) различными точками подключения для максимальной гибкости. В отличие от обычного плинтуса, который работает исключительно за счет «конвекции», панельные радиаторы Beacon Morris сочетают в себе излучение и конвекцию для максимального комфорта.Используя лучистое отопление, панельные радиаторы могут обогревать предметы, а не пространство, создавая большее ощущение индивидуального комфорта при более низких настройках температуры. Работа при более низких температурах приводит к повышению эффективности всей вашей гидравлической системы, экономя деньги без ущерба для комфорта. Имея более 70 конфигураций, у нас есть подходящий продукт практически для любого применения водяного отопления, будь то дома, в офисе или в любой другой обстановке.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

  • 1472 – 18 355 БТЕ
  • Реверсивный радиатор
  • Верхняя решетка и боковые панели
  • Вентиляционное отверстие / 1 заглушка
  • Предварительно обработанная сталь с порошковым покрытием белого цвета
  • Высокая устойчивость к царапинам и ударам
  • Оптимальная коррозионная стойкость
  • Вставки клапана для термостатической головки
  • Максимальное рабочее давление 145 фунтов / кв. Дюйм
  • Максимальная рабочая температура 200 ° F
  • Каждый блок прошел индивидуальные испытания под давлением
  • Несколько подключений для простоты установки
    • – (2) нижние соединения 3/4 “
    • – (4) Боковые соединения 1/2 “
  • 10-летняя гарантия

ОБЗОР И ХАРАКТЕРИСТИКИ ПРОДУКТА ДЛЯ ПОЛОТЕНЦЕВ

Превратите свою ванную комнату в индивидуальный спа-салон.

Полотенцесушители Beacon Morris – долгожданное украшение любой ванной комнаты. Элегантные и стильные наши полотенцесушители олицетворяют комфорт и удобство. Они не только обеспечивают хорошее теплое полотенце, но и обеспечивают комфортное тепло в помещении и помогают уменьшить влажность воздуха. Полотенцесушители доступны как в прямом, так и в изогнутом исполнении и являются прекрасной альтернативой традиционному обогреву плинтуса.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

  • Электролазерная сварка
  • Катодная грунтовка погружением с прочным порошковым покрытием
  • Стандартное рабочее давление: 145 фунтов / кв. Дюйм
  • Максимальная рабочая температура 200 ° F
  • Присоединения: 1/2 “(внутренняя резьба)
  • 10-летняя гарантия

Pensotti 12 дюймовВ x 16 дюймов. Комплект панельного радиатора для горячей воды в белом цвете: Руководство по эксплуатации и уходу

  • СТРАНИЦА 1

    ПРИМЕЧАНИЕ. Для получения информации или вопросов, выходящих за рамки данного руководства, обратитесь за помощью к квалифицированному специалисту по отоплению.

  • СТРАНИЦА 2

    СОДЕРЖАНИЕ ГЛАВЫ • ОБЩИЕ ХАРАКТЕРИСТИКИ стр. 3 • РАЗМЕР РАДИАТОРА стр. 6 • КОРРЕКЦИЯ ТЕМПЕРАТУРЫ стр. 7 • СКОРОСТЬ РАСХОДА стр. 8 • ПЕРЕПАД ДАВЛЕНИЯ стр. 9 • СТР. 13 • ПОДКЛЮЧЕНИЕ СИСТЕМЫ стр. 14 • ТЕРМОСТАТИЧЕСКИЙ КЛАПАН И ДОПОЛНИТЕЛЬНЫЙ ОПЕРАТОР стр. 16 • СХЕМА ТРУБОПРОВОДОВ стр. 17 • ОПЦИИ ТРУБОПРОВОДОВ стр. 22 2

  • СТРАНИЦА 3

    ОБЩИЕ ДАННЫЕ ВЫСОТА МОДЕЛИ (дюйм.) ДЛИНА (дюймы) ЭКВИВАЛЕНТ ОСНОВАНИЯ * (футы) HD12-16D HD12-24D HD12-32D HD12-40D HD12-48D HD16-16D HD16-24D HD16-32D HD16-36D HD16-40D HD16-48D HD20-16D HD20 -24D HD20-32D HD20-36D HD20-40D HD20-48D HD24-16D HD24-24D HD24-32D HD24-36D HD24-40D HD24-48D HD36-16D HD36-20D HD36-24D HD36-32D 12 12 12 12 12 16 16 16 16 16 16 20 20 20 20 20 20 24 24 24 24 24 36 36 36 36 36 16 24 32 40 48 16 24 32 36 40 48 16 24 32 36 40 48 16 24 32 36 40 48 16 20 24 32 3,33 5,00 6,67 8,33 10.

  • СТРАНИЦА 4

    ОБЩИЕ ХАРАКТЕРИСТИКИ Номер позиции Описание EVK Plus / 12 “EVK Plus / 16” 12 “Набор настенных кронштейнов (поставляется с радиатором) Набор настенных кронштейнов 16 дюймов (поставляется с радиатором) EVK Plus / Набор настенных кронштейнов 20 “20” (поставляется с радиатором) EVK Plus / 24 “24” Набор настенных кронштейнов (поставляется с радиатором) EVK Plus / 36 “Набор настенных кронштейнов 36” (поставляется с радиатором) A394-1 / 2 “PEX 1 Переходник для трубок Pex / 2 “(2 шт. В комплекте с радиатором) A431-1 / 2″ COPPER 1/2 “Переходник для медных труб (2 шт. В комплекте с радиатором) A55400T 3/4” EK x 1/2 “переходник

  • СТРАНИЦА 5

    ОБЩИЕ ХАРАКТЕРИСТИКИ Как указано в таблице технических характеристик на стр. 3, стальные панельные радиаторы Pensotti являются двухпанельными и доступны в пяти вариантах высоты; 12 дюймов, 16 дюймов, 20 дюймов, 24 дюймов и 36 дюймов, каждый из которых имеет несколько значений длины и тепловой мощности.

  • СТРАНИЦА 6

    РАЗМЕР РАДИАТОРА 1. Необходимо точно определить тепловые потери, чтобы определить нагрузку отапливаемого помещения. 2. Выберите радиатор из таблицы технических характеристик, который наиболее точно соответствует тепловым потерям помещения, в котором он будет установлен. Если одного радиатора не хватает мощности, равномерно разделите нагрузку на два или три радиатора. (Технические характеристики радиатора в таблице основаны на средней температуре воды 180 градусов F и комнатной температуре 68 градусов F). 3.

  • СТРАНИЦА 7

    ТАБЛИЦА КОЭФФИЦИЕНТОВ КОРРЕКЦИИ Средняя температура воды с поправкой Delta T – коэффициент комнатной температуры 37 41 46 50 55 59 63 68 73 77 82 86 91 95 100 104 108 113 117 121 125 130 135 140 0,24 0,28 0,32 0,36 0,41 0,45 0,50 0,54 0,59 0,64 0,69 0,74 0,79 0,84 0,89 0,95 1,00 1,06 1,11 1,17 1,22 1,27 1,32 1,38 Стандартный выход БТЕ x поправочный коэффициент = Скорректированный выход БТЕ 6,469 БТЕ x.

  • СТРАНИЦА 8

    ПОТОК Расход для системы стальных панельных радиаторов Pensotti основан на расчетных тепловых потерях каждой зоны нагрева.Используя рассчитанные потери тепла, определите нагрузку в британских тепловых единицах для каждой отдельной зоны. Следующая формула будет использоваться для расчета расхода на основе нагрузки в британских тепловых единицах отдельных зон. Расход (галлонов в минуту) = тепловые потери (БТЕ / ч) / 499,8 x Delta T (F) * Delta T – это разница температур между подачей и возвратом радиаторов в каждой зоне.

  • СТРАНИЦА 9

    ПЕРЕПАД ДАВЛЕНИЯ Падение давления в радиаторе Следующая диаграмма будет использоваться для определения падения давления для каждого двухпанельного радиатора Pensotti.ПЕРЕПАД ДАВЛЕНИЯ НА ДВОЙНОМ ПАНЕЛЬНОМ РАДИАТОРЕ PENSOTTI 1,4 ФУТЫ ПОД ГОЛОВКОЙ 1,2 1 0,8 0,6 0,4 0,2 Расход 0 галлонов в минуту Чтобы определить падение давления для радиатора, сначала определите расход через радиатор в галлонах в минуту, используя формулу расхода, приведенную на предыдущей странице.

  • СТРАНИЦА 10

    H ПЕРЕПАД ДАВЛЕНИЯ НА КЛАПАНЕ Следующая диаграмма будет использоваться для определения перепада давления на обоих типах радиаторных клапанов Pensotti. 4 3,75 3,5 3,25 3 2,75 2,5 2,25 2 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1 1 0.9 0,8 0,7 0,6 0,5 0,4 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0,3 ПЕРЕПАД ДАВЛЕНИЯ КЛАПАНА РАДИАТОРА PENSOTTI ПЕРЕПАД ДАВЛЕНИЯ РАДИАТОРА PENSOTTI РАСХОД, ГПМ радиаторы на предыдущей странице.

  • СТРАНИЦА 11

    ОБЩЕЕ ПЕРЕПАД ДАВЛЕНИЯ Общее падение давления в контуре трубопровода Общее падение давления в контуре рассчитывается путем сложения общего падения давления в радиаторе, общего перепада давления на H-клапане, падения давления в котле и падения давления в подающем и обратном трубопроводе ( включая все устройства, установленные в трубопроводе.(Flowcheck, воздухозаборник, клапаны и т. Д.). Размер циркуляционного насоса Размер циркуляционного насоса определяется по двум критериям; расход в галлонах в минуту и ​​полное падение давления в футах напора.

  • СТРАНИЦА 12

    РАДИАТОР ВРАЩАЮЩИЙСЯ Размеры 5 1/4 “4 1/8” 12 “20” 24 “S МИН. 4” 3 1/4 “R 2” OC 1 3/8 “MIN. 4-дюймовые радиаторы следует размещать на внешней стене, по возможности, под окном. Проверьте место установки и определите, достаточно ли места для размещения панели выбранного размера. Pensotti рекомендует использовать нижние соединения подачи и возврата.Эти соединения расположены рядом с концом радиатора.

  • СТРАНИЦА 13

    КРОНШТЕЙН И МОНТАЖ РАДИАТОРА Монтажные скобы Pensotti Snap-Grip должны быть надежно прикреплены к стене. Конструкция рамного типа требует, чтобы кронштейны были прикреплены к стойкам стены, предпочтительно к концам радиатора. Если каждый кронштейн не может быть прикреплен к стенной стойке, используйте болты с полой стенкой 3/8 дюйма (минимум). Крайне важно, чтобы только один кронштейн на любом радиаторе был закреплен с помощью болтов.

  • СТРАНИЦА 14

    ПОДКЛЮЧЕНИЕ СИСТЕМЫ Панельные радиаторы Pensotti можно подключать непосредственно к трубопроводу системы с помощью имеющихся переходников для труб Pex и медных труб (Рисунок 1). Также доступны изолирующие перепускные клапаны, которые устанавливаются между радиатором и вышеупомянутыми трубками или трубными переходниками (Рисунок 2).

  • СТРАНИЦА 15

    Рисунок 1 Pex: Вставьте переходники A55400T в патрубки подачи и возврата радиатора и затяните с помощью шестигранного ключа на 12 мм.Выберите узел адаптера трубки Pex подходящего размера, наденьте гайку на трубку, а затем компрессионное кольцо, затем плотно вдавите вставку в трубку до упора. Наденьте гайку и компрессионное кольцо на редуктор A55400T и затяните.

  • СТРАНИЦА 16

    БЛОК ТЕРМОСТАТИЧЕСКОГО КЛАПАНА И ОПЕРАТОР Встроенный термостатический клапан и блок настройки потока Панельные радиаторы Pensotti имеют встроенные термостатические клапаны и клапаны настройки потока, установленные в качестве стандартного оборудования, термостатические приводы являются дополнительными.Регулировка регулятора расхода (пронумерована) Встроенный клапан в сборе с резьбой 30 мм. Допускается установка дополнительного термостатического регулятора. Регулировка регулятора расхода осуществляется поворотом внутреннего сальника (рисунок выше) на соответствующий номер.

  • СТРАНИЦА 17

    СХЕМА ТРУБОПРОВОДОВ Схемы трубопроводов, представленные на следующих страницах, носят исключительно информационный характер и представляют собой лишь небольшой пример возможных вариантов расположения трубопроводов. При проектировании любой системы радиаторного отопления со стальными панелями необходимо придерживаться разумных инженерных решений.

  • СТРАНИЦА 18

    СХЕМА ТРУБОПРОВОДОВ Монопоток (тройник с отводом) Монопоток с термостатическими приводами Нисходящий поток Монопоток с термостатическими приводами * Минимум 1 фут 1 фут Минимум 1 фут * На каждый радиатор требуется два монопоточных тройника 18

    75
  • 19

    СХЕМА ТРУБОПРОВОДОВ Прямой возврат (требуется балансировка потока) Прямой возврат с термостатическими приводами (требуется балансировка потока) Обратный возврат с или без термостатических регуляторов 19

  • СТРАНИЦА 20

    СХЕМА ТРУБОПРОВОДОВ Homerun Homerun с термостатическими регуляторами Клапан Homerun с электрическим зонным клапаном и байпасным клапаном 20

  • СТРАНИЦА 21

    СХЕМА ТРУБОПРОВОДОВ Homerun с термостатическими приводами и циркулятором Delta T с переменной скоростью 21

  • СТРАНИЦА 22

    Трубопроводные радиаторы рекомендуют свои ОПЦИИ к системе трубопроводов через нижнее соединение подачи и возврата нс.Это гарантирует полный поток воды через радиатор и правильную работу регулятора потока и термостатического клапана. Если использование нижних соединений невозможно или непрактично, возможны другие конфигурации трубопроводов с использованием боковых соединений. Следует проявлять особую осторожность, чтобы обеспечить надлежащий расход воды и работу регулятора расхода и термостатического клапана.

  • СТРАНИЦА 23

    ВАРИАНТЫ ТРУБОПРОВОДОВ ЗАГЛУШКИ ВОЗДУШНОГО ВЕНТИЛЯТОРА (2) ОТСУТСТВИЕ ИНТЕГРАЛЬНОГО ТЕРМОСТАТА ИЛИ КОНТРОЛЯ ОБРАТНОГО ПОДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ PENSOTTI – АЛЬТЕРНАТИВНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ ПАНЕЛЬ УПРАВЛЕНИЯ ТРУБОПРОВОДА 2 ИЛИ ЗАГЛУШКА ДВИГАТЕЛЯ ВОЗДУХА 2 РАДИАТОРЫ – АЛЬТЕРНАТИВНОЕ РАСПОЛОЖЕНИЕ ТРУБОПРОВОДОВ 3 ТЕРМОСТАТИЧЕСКИЙ КЛАПАН ВОЗДУШНЫЙ КЛАПАН НЕ РЕКОМЕНДУЕМЫЕ ЗАГЛУШКИ (2) ОТСУТСТВИЕ ВСТРОЕННОГО ТЕРМОСТАТА ИЛИ ПИТАНИЯ КОНТРОЛЯ ПОТОКА ВОЗВРАТ ПАНЕЛЬНЫЕ РАДИАТОРЫ PENSOTTI – АЛЬТЕРНАТИВНОЕ УСТРОЙСТВО ТРУБОПРОВОДОВ ПАНЕЛЬ ПАНЕЛИ PENSOTTI – АЛЬТЕРНАТИВНОЕ УСТРОЙСТВО ТРУБОПРОВОДА 4 ВЕНТИЛЯЦИОННАЯ СИСТЕМА 4 ВЕНТИЛЯЦИОННОГО ДВИГАТЕЛЯ 40004 ЗАГЛУШКА ВОЗДУШНОГО ВЕНТИЛЯТОРА ПОЛНЫЙ ТЕРМОСТАТИЧЕСКИЙ И КОНТРОЛЬ ПОТОКА ВОЗВРАТНАЯ ПАНЕЛЬ РАДИАТОРА PENSOTTI – АЛЬТЕРНАТИВНОЕ РАСПОЛОЖЕНИЕ ТРУБОПРОВОДОВ 5 Заглушки вентиляционного отверстия (2) ОТСУТСТВИЕ ВСТРОЕННОГО ТЕРМОСТАТИЧЕСКОГО ИЛИ КОНТРОЛЬНОГО ПОДАЧА (ПЕРЕКЛЮЧЕНИЕ ПЕРЕГРЕВАТЕЛЯ ВОЗДУХА, ВНУТРЕННЯЯ ПАНЕЛЬ ПЕРЕГРЕВАТЕЛЯ АЛЬТ. ПАНЕЛЬНЫЕ РАДИАТОРЫ PENSOTTI PENSOTTI – АЛЬТЕРНАТИВНЫЙ PIPI КОМПЛЕКТАЦИЯ NG 7 НЕ РЕКОМЕНДУЕМЫЕ РАЗЪЕМЫ (3) РАЗЪЕМ ПИТАНИЯ НЕТ ИНТЕГРАЛЬНОГО ТЕРМОСТАТА ИЛИ FL

  • СТРАНИЦА 25

    ВАРИАНТЫ ТРУБОПРОВОДА НЕ РЕКОМЕНДУЕМЫЕ ЗАГЛУШКИ (2) ЗАГЛУШКА ОТСУТСТВИЕ ВСТРОЕННОГО ТЕРМОСТАТА ПЕРЕКЛЮЧЕНИЕ ТЕРМОСТАТА ПЕРЕКЛЮЧЕНИЕ ПЕРЕКЛЮЧЕНИЯ 4 ЗАГЛУШКИ ВОЗДУШНОГО ВЕНТИЛЯТОРА, НЕ РЕКОМЕНДУЕМЫЕ ЗАГЛУШКИ (2) ЗАГЛУШКА ПИТАНИЯ БЕЗ ИНТЕГРАЛЬНОГО ТЕРМОСТАТА ИЛИ ВОЗВРАТА КОНТРОЛЯ ПОТОКА ПАНЕЛЬНЫЕ РАДИАТОРЫ PENSOTTI – АЛЬТЕРНАТИВНОЕ ОБОРУДОВАНИЕ ТРУБОПРОВОДОВ ПРИМЕЧАНИЕ: Для информации o

  • СТРАНИЦА 26

    СЛЕДУЮЩИЕ СТРАНИЦЫ УМЫШЛЕННО ОСТАВЛЕНЫ ПУСТОЙ 26

  • Соединения трубопровода радиатора – Outfront Motorsports

    Вот основные сведения:

    1.Лучше всего расположить радиатор более вертикально, чтобы во время движения дул естественный ветер. По возможности не полагайтесь исключительно на электрические вентиляторы для охлаждения. Попробуйте установить радиатор так, чтобы во время движения через радиатор проходил прямой поток воздуха, при условии, что настройки вашего автомобиля позволяют это.

    2. Вентиляторы радиатора нуждаются в реле высокого тока, чтобы включать и выключать их в соответствии с требованиями системы управления двигателем, когда двигатель прогревается. Почти у всех реле есть крошечное отверстие в нижней части, служащее сапуном, поэтому конденсат не накапливается и не ржавеет во влажном климате.В пустыне вам не нужно иметь дело с влажностью, поэтому это отверстие должно быть плотно закрыто, чтобы пыль и песок не могли попасть в зону контакта. То же самое и с реле вашего топливного насоса. Если вы столкнулись с неработающим вентилятором или неработающим топливным насосом, и вы не заполнили эти отверстия для сапуна, просто постучите по реле гаечным ключом, чтобы вытряхнуть грязь с контактов. Когда вы вернетесь домой, замените реле и на этот раз залейте сапун!

    3. Предполагая, что вы устанавливаете радиатор вертикально, как и должно быть, верхнее водяное соединение предназначено специально для вашего двигателя, чтобы ВОЗВРАТИТЬ охлаждающую жидкость в радиатор.Верхний шланг радиатора подключается к выходу охлаждающей жидкости на вашем моторе, расположенному в верхней части мотора Subaru и, как правило, в верхней части мотора всех остальных моторов. Нижнее соединение шланга радиатора предназначено специально для подачи охлаждающей жидкости к водяному насосу двигателя, расположенному в нижней части двигателя Subaru, в области, где измерительный стержень входит в масляный поддон на двигателях EJ20 и EJ25. Самый простой способ запомнить, как подсоединять шланги радиатора к двигателю Subaru, – это ….
    “верх идет вверх, низ идет вниз”

    4.При прокладке трубопроводов охлаждающей жидкости от радиатора к двигателю можно прокладывать трубопроводы влево и вправо, чтобы добраться туда, куда вам нужно. Но избегайте прокладки линий вверх и вниз с подъемами и падениями, чтобы сделать ваши соединения. Линии должны иметь плавный и постоянный уклон от радиатора к двигателю.

    Если вы не будете следовать этим простым рекомендациям по подсоединению шлангов радиатора, ваш автомобиль может быть очень вспыльчивым, когда он теряет наименьшее количество охлаждающей жидкости. Воздушные зазоры в верхней части коллектора радиатора могут способствовать попаданию воздуха в рубашку охлаждения двигателя.Когда эти пузырьки воздуха попадают в область сверхгорячей головки / цилиндра, они могут быстро расширяться и создавать микровзрывы давления в вашем радиаторе, потенциально взрывая капилляры радиатора, как воздушный шар, и в конечном итоге протекает.

    Чтобы предотвратить образование воздушных зазоров и настроить радиаторную систему для обеспечения максимальной эффективности, ниже приведены две диаграммы, которые дают вам основные сведения о том, что нужно для песчаного ограждения. Использование отрыгивающего бака помогает предотвратить попадание воздуха в вашу систему, но позволяет охлаждающей жидкости расширяться и сжиматься в объеме по мере того, как двигатель нагревается и охлаждается.

    На первой диаграмме показана установка отрыгивающего резервуара под давлением. В этих системах нет крышки заливной горловины на радиаторе, охлаждающая жидкость добавляется через крышку заливной горловины бачка. При первоначальном заполнении системы из бачка для отрыжки охлаждающая жидкость поступает в двигатель самотеком через шланг, соединяющий обратное соединение нагревателя двигателя Subaru. Поскольку у песчаных рельсов нет нагревателей, это соединение отлично работает для наполнения двигателя под действием силы тяжести. Воздух выходит через шланг для удаления воздуха / воды на радиаторе, когда охлаждающая жидкость выталкивает его наружу.После того, как охлаждающая жидкость заполнит водяные каналы двигателя, чтобы уровень был на одном уровне с верхней частью радиатора, запустите двигатель и доведите двигатель до полной температуры, примерно от 180 до 200F. По мере нагрева воды избыток охлаждающей жидкости расширяется и выходит через переливную трубку. Оставшаяся жидкость будет правильным количеством охлаждающей жидкости для системы. После того, как мотор остынет в течение ночи, обратите внимание на то, где уровень охлаждающей жидкости оседает внутри бачка для отрыжки, если смотреть через крышку заливной горловины. Некоторые люди отмечают этот уровень фетровым маркером на стороне отрыгивающего резервуара, чтобы запомнить «нормальный уровень» в холодное время года.

    Для новых двигателей рекомендуется проверять уровень в первые несколько поездок на выходных, когда холодно, чтобы убедиться, что он находится на правильном уровне. Вообще говоря, уровень охлаждающей жидкости в отрыгивающем баке должен опуститься примерно на 1/2–2/3 в холодном состоянии.

    Нижеприведенная установка является примером более традиционной установки отрыгивающего бака без давления. Важно знать, что для этой настройки требуются:

    1. Если вы используете термостат (не рекомендуется для песчаных дорог) в своем двигателе, вы должны подключить соединение водяного нагревателя двигателя (расположенное на корпусе термостата) к переходной трубке для воды в верхней части мотор.Когда двигатель нагревается, это подает горячую воду к термостату, вызывая открытие термостата.

    2. Если вы не используете термостат (рекомендуется), вы можете заблокировать подключение водонагревателя, расположенного на корпусе термостата.
