Радиатор чугунный мс 140 500 характеристики: подсчет секций для комфортного тепла, установка

Содержание

подсчет секций для комфортного тепла, установка

Несмотря на то, что технологии не стоят на месте и новые образцы отопительного оборудования каждый год появляются на рынке, старые добрые батареи из чугуна по-прежнему занимают свою нишу и до сих пор выпускаются отечественными и иностранными компаниями.

Статья посвящается наиболее востребованному радиатору марки МС-140. Из нее вы узнаете о технических характеристиках, о том, как произвести подсчет необходимого числа секций, а также как совершить его установку.

Почему чугун так востребован?

Радиаторы из чугуна имеют преимущества перед другими отопительными приборами. Они отличаются:

  1. Высокой устойчивостью к коррозии. Данное свойство объясняется тем, что при эксплуатации поверхность батареи покрывается «сухой ржавчиной», неспособной перейти в стадию коррозии. Чугун обладает износоустойчивостью, на него не подействует разнообразный мусор из труб отопления.
  2. Хорошей тепловой инерционностью. В то время как стальные радиаторы после выключения котла сохраняют свое тепло на 15 %, то чугунный аналог МС 140 даже через час способен излучать до 30% тепла.
  3. Длительным сроком службы. Качественные модели чугунных радиаторов могут достигать и столетнего эксплуатационного периода. Но производители сокращают эти сроки и уверенную эксплуатацию обещают в промежутке между 10-30 годами.
  4. Большим внутренним сечением. Благодаря данной технической характеристике чугунный радиатор МС 140 500 редко нуждается в очистке.
  5. Данный материал не может являться причиной электрохимической коррозии. То есть чугун отлично входит в контакт со стальными или пластиковыми трубами.

О технических характеристиках батареи МС 140 500

А сейчас настало время засвидетельствовать технические характеристики модели МС 140.

  • Батарея отопления МС 140 производится в России и Украине.
  • Максимальной температуры теплоносителя аппарат достигает при 130. 0 град.
  • Давление при максимальной работе равно 9.0 бар.
  • Опрессовочное давление составляет 15.0 бар.
  • Конструкция прибора разделена на секции. В одной секции 2 канала, 1,35 литра воды, ее теплоотдача составляет 175,0 Вт, вес – 6,2 кг, ширина – 98 мм.
  • Ниппельное отверстие имеет диаметр 5/4 дюйма.
  • Между секциями установлены прокладки из термостойкой резины.

Но мало знать преимущества и технические характеристики прибора. Прежде чем совершить покупку, выясните, сколько нужно секций для обеспечения жилища комфортной температурой.

Подсчет секций

Количество секций целиком находится в зависимости от конфигурации помещения. Основной параметр — площадь, но есть и такие важные аспекты, как зональность, этаж, размеры ниши, высота потолков, присутствие стеклопакетов, число окон.

Если окно в помещении не одно, то специалисты рекомендуют разместить радиаторы отопления под каждым. Такая установка значительно снизит потерю тепла. Ниже предоставляется формула подсчета необходимого числа секций радиатора отопления.

Важно! На комфорт владельцев угловой квартиры могут оказать влияние дополнительные тепловые потери. Поэтому такие помещения нуждаются в более мощных чугунных радиаторах. К ним добавляется одна или две секции.

Есть много всяких методик технического расчета радиатора, но для стандартных помещений используется упрощенная, но достаточно точная формула подсчета необходимого числа секций.

Итак, чтобы произвести подсчет необходимо умножить 100 Вт на площадь помещения и разделить на тепловую отдачу одной секции батареи.

Важно! Если у вас получилось дробное число, тогда лучшим решением будет округление его в большую сторону. Этим вы создадите небольшой запас мощности.

После того как подсчет совершен, можно приступать непосредственно к установке чугунной батареи.

Установка радиатора МС 140 500

Монтаж осуществляется одним из двух вариантов. Либо доверяем процесс специалистам, либо делаем все своими руками. Второй вариант сподручнее.

  • Первым шагом перед процессом установки радиатора МС 140 является подбор крепления. Для секционных радиаторов используют штыревые и угловые кронштейны. Первый вид применяют для фиксации радиатора на кирпичной или гипсовой стене, второй — при деревянной стене. Следует помнить, чтобы осуществить угловое крепление нужно приобрести саморезы и дюбели.
  • Второй шаг – это непосредственная установка.
    • Первый этап начинается с выбора мест для монтажа кронштейнов. Один радиатор МС 140 требует их не менее трех. Затем, применяя дрель и дюбеля, крепятся кронштейны.
    • Вторым этапом становится крепление на кронштейны радиатора.

Важно! Защитную пленку снимайте только после установки чугунного радиатора, так как можно поцарапать его поверхность.

Осторожно подсоедините подведенные трубы к батарее. Крепление должно производиться аккуратно, но тщательно, следите за тем, чтобы не повредить резьбу, в противном случае рискуете получить утечку воды.

При установке следите за расстоянием конструкции от пола и стены. Над полом радиатор МС 140 должен возвышаться примерно на 10 сантиметров. Интервал между им и стеной должен быть в пределах 2-5 сантиметров.

Итак, чугунный радиатор МС 140 500 можно смело устанавливать в своих домах. Они немногим уступают по техническим характеристикам новым приборам, но цена является их преимуществом. Ко всему прочему, за ними тянется длинный шлейф из прошлого, доказывающий их пригодность на протяжении всего 20 века как в нашей стране, так и за рубежом. Главным показателем стал длительный срок службы.

Оцените статью: Поделитесь с друзьями!

Технические характеристики чугунных радиаторов МС-140-500

Чугунные радиаторы МС-140-500 до последнего времени были самыми распространенными приборами отопления, которыми комплектовались объекты промышленного и гражданского сектора.

Маркировка марки МС-140-500 расшифровывается следующим образом:

  • М — модернизированный;
  • С — стандарт;
  • 140 — глубина (расстояние от передней до задней кромки) радиатора, мм;
  • 500 — расстояние между осями (центрами отверстий), мм.

Иногда в маркировку добавляют значение рабочего давления радиатора

. Тогда она выглядит следующим образом — МС-140-500-0,9.

Материалы и технические характеристики чугунных радиаторов МС-140-500

Секции радиатора отливаются из серого чугуна СЧ 10 ГОСТ 1412-85. Соединяются секции радиатора при помощи радиаторного ниппеля, снабженного трубной резьбой по ГОСТу 6357-81.

Для стягивания секций радиатора на ниппеле с противоположных торцов расположена левая и правая резьба. Материал, из которого производятся ниппели, — ковкий чугун марки КЧ30-6-Ф ГОСТа 1215-79, стали 08 КП или 08 ПС ГОСТа 1050-2013.

Ниппель устанавливается между секциями. Его вращение осуществляется при помощи ключа с прямым наконечником. За счет того, что на ниппеле нанесена резьба разных направлений, секции стягиваются между собой. Доступ к нему производится через открытое отверстие радиатора.

Герметизация получившегося соединения осуществляется при помощи кольцевой прокладки. Материал прокладки — теплостойкая резина IТП или ITC, соответствующая ТУ 38 105376-82, либо кольцо 9833-73 / 18829-73.

При отсутствии возможности установить резиновую прокладку допускается герметизация стыков при помощи пакли. Пропитка пакли производится суриком или олифой. Торец радиаторной батареи закрывается пробкой из серого чугунного литья СЧ 10 ГОСТ 1412-85.

Таблица 1. Технические характеристики радиаторов МС-140-500
Производитель / Характеристики Минский завод отопительного оборудования ОАО «Сантехлит», Брянская область Нижнетагильский котельно-радиаторный завод ООО «Декарт» Новосибирск (Россия) Луганский литейно-механический завод (Украина)
Маркировка МС-140-500 МС-140-500-0,9 МС-140-М2-500 МС 140/500 МС-140-М4-500-0,9
Высота, мм 588 590 580 588 588
Ширина, мм 108 98 90 93 98
Глубина, мм
140
Масса, кг 7,12 6,25 6,25 7,1 6,74
Расстояние между центрами отверстий, мм 500
Размер проходного отверстия, дюйм 5/4
Объем воды в секции, л 1,45 1,45 1,4 1,45 1,33
Число каналов в секции 2
Допустимая температура теплоносителя, град. 130
Величина теплоотдачи секции, Вт (t=70 град) 185 160 160 160 184
Площадь прогрева 1 секцией кв.м. 0,244
Допустимая кислотность теплоносителя, pH 6–9
Давление испытаний, МПа 1,5 1,5 1,8 1,5 1,6
Давление рабочее, МПа 0,9 0,9 1,2 0,9 0,9

Данные модели можно применять практически с любым типом теплоносителя, отвечающим допустимым нормам кислотности.

Преимущества чугунных радиаторов

Высокая коррозионная устойчивость и нетребовательность к качеству теплоносителя дает возможность использовать чугунные радиаторы марки МС-140-500 в зданиях любой этажности и с любой системой отопления, в том числе и самотечной.

Также этому способствует высокая прочность радиаторов, что дает им возможность легко переносить гидравлические удары, свойственные центральному отоплению. В связи с тем, что серый чугун достаточно хрупок, изделия необходимо тщательно оберегать от возможных ударов и падений.

Большой внутренний объем секций, широкие проходные сечения каналов способствует низкому гидравлическому сопротивлению и снижению вероятности появления засоров, облегчает промывку прибора отопления.

Наборная конструкция радиатора позволяет собрать отопительный прибор, точно рассчитанный на обогрев конкретного помещения. Как правило, производители устанавливают небольшой гарантийный срок на чугунные радиаторы — от 3 до 5 лет. Тем не менее, средний срок их эксплуатации составляет

40-50 лет.

Технические характеристики описанных радиаторов у разных производителей слегка различны. Несмотря на всевозможные отклонения, все их параметры находятся в пределах ГОСТа 31311-2005 и технических условий 4935-005-00288372-05. Покупатель в результате получает возможность выбрать отопительный прибор, более подходящий под его индивидуальные требования, чем другие.

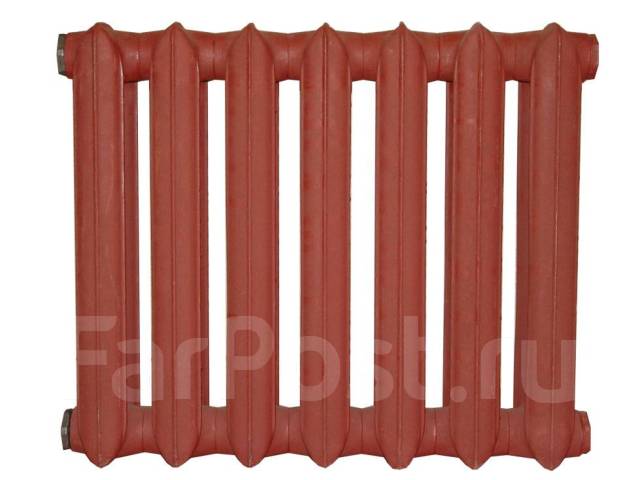

Чугунный радиатор МС-140 500 7 секций

Радиатор чугунный мс 140 500

Чугунный радиаторы маркировки МС-140-500 ОАО «МЗОО» производится в Республике Беларусь. Чугунные отопительные радиаторы монтируются в системах отопления в жилых и загородных домах, в офисных и производственных помещениях. У нас вы можете купить чугунные радиаторы МС 140 500 оптом и в розницу. ГОСТ 31311-2005.

Чугунные двухканальные батареи серии «МС-140 М», изготовленные «Минским заводом отопительного оборудования», служат для использования в системах водяного отопления жилых, административных и общественных зданий. Работают на воде, не требующей специальной подготовки.

Характеристики

Производитель МЗОО (Минск)
Материал Чугун
Количество секций 7
Единица измерения шт
Гарантийный срок 3 года
Срок эксплуатации, не менее 50 лет
Теплоотдача 160 Вт
Рабочее давление 0,9 МПа (9 Атм)
Испытательное давление 1,5 МПа (15 Атм)
Температура теплоносителя до 130 0С
Диаметр входного отверстия 1 1/4 " дюйм
Межосевое расстояние 500 мм
Высота 588 мм
Ширина 108 мм
Глубина 140 мм
Объем 1,45 л
Вес секции 7,12 кг



Чугунные радиаторы отопления мс 140 технические характеристики

Радиатор состоит из отдельных чугунных секций, собранных на ниппелях (резьба ниппельного отверстия G 1¼˝) с помощью плоских резиновых прокладок из термостойкой высококачественной резины, что обеспечивает надежную герметичность. Прибор комплектуется двумя глухими (с левой резьбой) и двумя проходными (с правой резьбой) пробками с резьбовыми отверстиями в них (размер резьбы G ½˝ или G ¾˝ и варианты расположения пробок оговариваются при заказе).

Радиатор чугунный МС 140 изготовлен из светлого чугуна СЧ 10 с пластинчатым графитом, ниппели изготовлены из ковкого чугуна ферритного класса КЧ 30-6-Ф. Наружная поверхность батареи покрыта грунтовкой «УНИКОР РБ». Долговечность и высокая коррозионная стойкость чугуна как конструкционного материала обеспечивает длительную эксплуатацию отопительных приборов (не менее 40 лет для жилых помещений и 35 лет для общественных). Увеличенное сечение водных каналов значительно продлевает срок службы радиатора при отложении накипи. При выходе из строя одной или нескольких частей их легко заменить.



МС 140 500

Радиаторы МС 140 М рассчитаны на эксплуатацию при максимальной температуре теплоносителя 130 ºС и рабочим избыточным давлением до 9 атм. Прочностные характеристики приборов гарантируются испытательным давлением не менее 15 атм. Большая теплоемкость позволяет обогреть помещение при относительно низких температурах теплоносителя.

Данные обогреватели при желании могут быть подвешены на стене с помощью кронштейнов на полосе или установлены на полу на специальных стойках.



Радиатор мс 140 500 цена

Чугунный радиатор МС-140 500 7 секций купить по низкой цене в нашей компании Teplodoma-msk

Чугунный радиатор МС 140 М4 500 7 секций (Луганск)

Чугунный радиатор отопления МС 140 М4 500 7 секций (Луганск)

Чугунные батареи серии «МС-140 М4», изготовленные «Луганским заводом отопительного оборудования», предназначены для применения в жилых, административных и общественных зданий. Работают на воде, не требующей специальной подготовки.

ЧУГУННЫЙ РАДИАТОР МС-140 М4-500 7 СЕКЦИЙ (ЛУГАНСК) основные технические характеристики

Тип радиатора – секционный, двухканальный.
Номинальный тепловой поток одной секции – 175 Вт
Резьба ниппельного отверстия  – G 1 1/4.
Вид теплоносителя – вода.
Рабочее давление теплоносителя - 0,9 МПа (9 кгс/см2)
Радиаторы МС-140 М4 собираются изготовителем на прокладках из теплостойкой резины, рассчитанной на максимальную температуру теплоносителя – 130 °С.
Материал секций радиаторов и пробок – серый чугун СЧ 10 ГОСТ 1412-85.
Материал ниппелей – ковкий чугун КЧ 30-6-Ф по ГОСТ 1215-79.
Наружная поверхность радиатора МС-140 покрыта грунтовкой.
Каждый радиатор комплектуется двумя глухими (с левой резьбой) и двумя проходными пробками (с правой резьбой) с резьбовым отверстием G 3/4 и прокладками.
При транспортировании возможно ослабление ниппельных соединений, поэтому перед установкой радиаторов необходимо обязательно произвести гидравлические испытания. В случае необходимости подтянуть ниппеля и пробки.
При установке радиатора МС-140 М4 из более чем 10 секций, рекомендуется диагональное подключение (вход сверху – выход снизу противоположной стороны).
Гарантийный срок эксплуатации радиаторов – 2,5 года со дня ввода их в эксплуатацию, в пределах гарантийного срока хранения.
Гарантийный срок хранения – 3 года со дня отгрузки с предприятия-изготовителя.
Срок службы радиаторов – не менее 40 лет для жилых помещений и 35 лет для общественных.

Характеристики

Производитель ЛЛМЗ (Луганск)
Материал Чугун
Количество секций 1
Единица измерения шт
Гарантийный срок 3 года
Срок эксплуатации, не менее 50 лет
Теплоотдача  184 Вт
Рабочее давление 0,9 МПа (9 Атм)
Испытательное давление 1,6 МПа (16 Атм)
Температура теплоносителя до 130 0С
Диаметр входного отверстия 1 1/4 " дюйм
Межосевое расстояние 500 мм
Высота  588 мм
Ширина  90 мм
Глубина  140 мм
Объем  1,33 л
Вес секции 6,74 кг



Купить Чугунный радиатор МС-140 М4-500 7 секций (Луганск) в нашей компании Teplodoma-msk достаточно просто. Для этого вам нужно заполнить контактную информацию при заказе товара.

Чугунные радиаторы отопления МС 140

На данный момент в нашей стране в качестве обогревательного прибора наиболее распространен чугунный радиатор отопления МС-140. Надежность, долговечность и практичность данного устройства была проверена на практике многими десятилетиями. Технологии производства этих батарей уже устарели, однако они до сих пор отапливают десятки тысяч жилищ, административных, офисных, коммерческих, производственных и общественных зданий по всей территории России.

С этими отопительными приборами наши граждане знакомы уже очень давно.

Общие данные

Предлагаемые производителями батареи отличаются по числу секций.

Их изготавливают:

  • в 10-секционном виде;
  • в 7-секционном исполнении;
  • в 4-секционном виде.

Обратите внимание!
Разное количество секций позволяет ставить чугунные батареи отопления в комнатах с разной площадью.
То есть вы можете выбрать прибор, который будет оптимально подходить для того или иного помещения.

Разновидности батарей марки МС

МС-140-500 имеют плоскую поверхность и окрашены в разные цвета.

Чтобы выдерживать конкуренцию с более современными типами приборов, изготовителям чугунных обогревательных батарей пришлось расширять данную линейку изделий.

В данный момент на российском рынке представлены нижеследующие модели.

  1. Чугунные радиаторы отопления МС-140-500 производит Республика Беларусь. Это устройство претерпело несколько усовершенствований. Теперь его поверхность, как правило, обладает плоским видом. Помимо всего прочего, изделие поставляется уже покрашенное в разные цвета.
  2. Батарея МС-140-500 на 7 греющих элементов. Это фронтальная разновидность предыдущей модели.
  3. Аналог МС-140-300. Данный прибор отличает промежуток между ниппелями в 300 миллиметров.
  4. Модель МС-140-108 не нуждается в существенном уходе и не требует постоянного технического обслуживания.

Разница между разными моделями устройств.

  1. Чугунные радиаторы отопительные марка МС-140-180 и 98 имеют промежутки между ниппелями в 108 и 98 миллиметров. Производятся устройства, как и предыдущее, Россией и Украиной.

Благодаря такому широкому выбору изделий, владельцы недвижимости могут обустроить отопление в доме оптимальным образом.

Качества и характеристики

Описываемые отопительные приборы предназначены для передачи тепловой энергии от отопительной системы помещениям общественных, жилых, производственных и пр. зданий. Рассчитаны они на температуру теплоносителя до +130 градусов и рабочее (избыточное) давление среды до 0,9 МПа. Производится продукция по ГоСТу №31311/2005, а также ТУ №4935/005/00288372/05.

Преимущества чугунных батарей

  1. Высокая степень устойчивости к коррозии. Данное качество чугуна объясняется тем обстоятельством, что в ходе эксплуатации на его поверхности нарастает «сухая ржавчина». Она и предохраняет материал от коррозирования.
  2. Чугун обладает хорошей износостойкостью. Грязь и мусор внутри системы ему не вредят.
  3. Отличный уровень тепловой инерционности. Чугунные батареи, через 60 минут после отключения отопления, сохраняют около 30 процентов тепла. У стальных аналогов данный параметр составляет всего 15 процентов.
  4. Очень продолжительный срок эксплуатации. Качественный прибор способен прослужить около 100 лет. Производители же гарантируют 15/25 лет беспроблемной службы.

На тепловом фото видно, что часть батареи забилась мусором, значит, ее надо чистить.

  1. Большое сечение внутреннего пространства секций. Благодаря этому батареи нуждаются в очищении лишь один раз в несколько лет.

Обратите внимание!
Чугун, благодаря своей структуре, не может являться катализатором электрохимического типа коррозии.
Иначе говоря – материал не конфликтует со стальными и пластиковыми трубами отопления.

  1. Цена таких отопительных приборов сравнительно небольшая.

Характеристики радиаторов

Теперь немного о технических свойствах данных изделий. Они у всех моделей марки МС немного отличаются. В качестве примера приведем данные по батареям МС-140-98.

Параметр Значение
Страна-изготовитель Россия, Украина
Температура теплоносителя, максимально +130 градусов Цельсия
Рабочее давление, максимально 9 бар
Давление (опрессовочное) 15 бар
Тип батареи секционный
Количество каналов в одной секции 2
Объем теплоносителя в одной секции 1.35 литра
Тепловая отдача одной секции 175 Вт
Масса одного элемента 6.2 кг
Ширина одной секции 98 мм
Сечение отверстия ниппелей 5/4 дюйма
Материал прокладок меж секциями термостойкий тип резины
Материал пробок и секций серый чугун СЧ/10 (по ГоСТу №1412)
Материал для ниппелей ковкий чугун КЧ/30/6Ф (по ГоСТу №1215) либо сталь 08/КП, 08/ПС (по ГоСТу №1050)
Резьба отверстия ниппелей G-1 на 1/4”

Обратите внимание!
Инструкция говорит о том, что вследствие тонкости толщины стенок радиаторных элементов, запрещено категорически бросать отопительные приборы.
Вследствие толчков при перевозке, у устройств может возникнуть ослабление соединений ниппелей.

Исходя из этого, перед запуском отопительной системы необходимо своими руками осуществить опрессовку (гидравлическое испытание) батарей. Если они где-либо потекут, в этих местах необходимо будет затянуть ниппеля.

Проходная заглушка.

Радиаторы всегда укомплектовываются двумя заглушками (проходными) с правой резьбой и двумя пробками (глухими) с левой резьбой, на полдюйма. По отдельному заказу комплектация может быть изменена.

Вывод

Чугунные батареи, несмотря на то, что сейчас применяются и более современные приборы, не потеряли своей актуальности и по нынешний день. Они надежны, долговечны и достаточно дешевы. Видео в статье продолжит данную тему.

Чугунный радиатор МС 140 технические характеристики и особенности монтажа

Люди старшего поколения прекрасно помнят, что в период массового жилищного строительства в 60 – 70-е годы прошлого столетия в новых домах повсеместно устанавливались исключительно чугунные радиаторы отопления. И многие из этих батарей, уже прослужив по полвека, а то и больше, вполне справляются со своей задачей по сей день. Интересно, что когда были предприняты попытки массового перевода строительной индустрии на стальные пластинчатые или панельные радиаторы, это было населением воспринято без особого энтузиазма. Хозяева новых квартир, перезимовав с такими «новинками», безжалостно их срезали и искали возможность установить «старый добрый» чугун. Случались времена, когда это вызывало даже ажиотажный спрос, чугунные батареи попадали, в разряд дефицитных товаров, и найти их было не так просто.

Чугунный радиатор МС 140 технические характеристики

Чем же завоевали чугунные батареи столь высокое доверие? Секрет кроется в заложенном в них эксплуатационном потенциале. Давайте рассмотрим поближе такую батарею, или, как правильно она называется — чугунный радиатор МС 140 технические характеристики, разновидности, достоинства и недостатки, основные правила монтажа. Кроме того, попробуем самостоятельно рассчитать, сколько секций потребуется для батареи, чтобы она в полной мере справилась с задачей обогрева конкретного помещения.

Основные достоинства и недостатки чугунных радиаторов МС-140

Если зайти в специализированный строительный магазин, то можно воочию убедиться в очень широком выборе современных отопительных приборов. Покупателю предлагаются стальные радиаторы различных модификаций – от панельных до трубчатых, легкие алюминиевые с очень высокой теплоотдачей, наиболее технологичные и надёжные биметаллические. Практически все они имеют весьма оригинальное исполнение, которое легко впишется в интерьер жилой комнаты.

Разнообразие современных радиаторов отопления

Чтобы не запутаться при выборе радиаторов отопления для своей квартиры или дома, рекомендуем читателям ознакомиться с информацией, изложенной в специальной публикации нашего портала.

Так почему же находится немало потребителей, которые отвергают все новые разработки и по-прежнему останавливают свой выбор именно на чугунных радиаторах?

  • Безусловным преимуществом чугунных батарей является их высочайшая долговечность и надежность. Производители оценивают их эксплуатационный ресурс примерно в 50 лет. Это – вовсе не преувеличение, так как практика показывает, что подобные отопительные приборы при должном уходе служат гораздо больше.

Яркий пример тому – батарея-рекордсмен, установленная в одном из дворцовых комплексов Царского Села. Она исправно служит уже более 110 лет, и пока не дает никаких оснований сомневаться в своей надёжности и производить какую-либо замену. Но это – официально подтверждённый факт, а на деле, думается, в домах старого жилого фонда можно отыскать радиаторы и с более солидным стажем.

Кстати, далеко не все знают, что история чугунных батарей, примерно в том же, дошедшем до нас виде, берет начало в середине XIX века, и именно в России. Впервые они были отлиты в Санкт-Петербурге еще в 1855 году. «Отцом» чугунного радиатора принято считать российского предпринимателя Франца Сан-Галли, владельца завода и одновременно – талантливого изобретателя в сфере водоснабжения и отопления. Первые батареи носили интересное название – «горячий ящик» (heizkörper). А технология их отливки, в принципе, не изменилась по сей день – для этого используется серый чугун и специальные глиняные формы-опоки.

«Отец» чугунного радиатора Франц Сан-Галли и памятник в честь 150-летнего юбилея этого прибора

Чтобы закончить с историческим отступлением, можно упомянуть еще один красноречивый факт. Многим ли предметам человеческого быта установлены памятники? А вот чугунный радиатор такой чести заслужил! В ознаменование полуторавекового юбилея, в 2005 году, на Самарской ГРЭС установлен памятник – барельеф. Это ли не свидетельство высочайшей надежности чугунного радиатора и его неоспоримой популярности?

  • Неприхотливость чугунного радиатора к любым системам отопления – одно из важнейших его достоинств. А она складывается из нескольких параметров:

— Во-первых, он способен выдерживать весьма серьезные барические нагрузки – для них вполне приемлемым давлением считается рубеж в 10 ÷ 12 атмосфер.

— Во-вторых, температурный диапазон эксплуатации – вплоть до 130 градусов, позволяет их использовать в центральных системах с высоким давлением и температурой теплоносителя.

— В-третьих, чугунные секции батарей имеют широкие внутренние полости и каналы. Это и минимальный риск образования засоров, и высокая стойкость к нередким в центральных системах отопления гидроударам.

— В-четвертых, чугунное литье практически невосприимчиво к коррозии. Это значит, что радиаторы абсолютно «не капризны» в отношении качества теплоносителя. Не секрет, что циркулирующая по трубам центральных отопительных систем вода очень далека от чистоты, и ее агрессивная среда для многих других батарей просто противопоказана. Но только не для чугунных.

Резюме – чугунные батареи подходят для любых центральных и автономных систем отопления без ограничения.

  • Высокая теплоемкость чугуна позволяет дольше удерживать нагрев, эффективно отапливать помещение. Мало того, именно такие батареи в максимальной степени обладают способностью, помимо конвективного обогрева воздуха, отдавать тепло еще и инфракрасным излучением, а это очень существенная подмога всей системе отопления. Вспомните «пышущие жаром» чугунные батареи – даже на расстоянии от них ощущается тепло. Ни один другой радиатор с ними в этом вопросе сравниться не может.
  • Чугунные батареи МС-140 представляют собой разборную конструкцию. Это позволяет устанавливать требуемое для конкретного помещения количество секций, изменять его по мере необходимости, проводить замену аварийного узла.
Чугунный радиатор можно разобрать для замены секции или для проведения профилактических работ
  • Цена на такие чугунные радиаторы – вполне доступна. Нередко хозяевами из соображений экономии приобретаются даже бывшие в употреблении батареи, которые после промывки и правильной переборки послужат еще очень долго.

Некоторые из достоинств представляют собой некую «палку о двух концах». Так, например, широкие каналы – с одной стороны, благо, но для их заполнения потребуется куда больше теплоносителя. А высокая теплоемкость чугуна предопределяет и очень существенную тепловую инертность радиаторов. Чтобы их довести до рабочего состояния потребуется намного больше энергозатрат, то есть котел на этапе запуска будет работать с большей нагрузкой, практически без пауз. Правда, это компенсируется в ходе работы – чугунные батареи дольше будут оставаться горячими даже после выключения отопления.

После изложенного выше может сложиться впечатление, что чугунные радиаторы практически лишены серьезных недостатков. Однако, это не так – есть у них и весьма значимые «минусы»:

  • При всех положительных качествах чугуна, это непластичных, твердый и хрупкий сплав.  Он не любит акцентированных механических нагрузок – просто может расколоться. Отсутствие пластичности – это еще и большой риск повреждения при резких перепадах температур, кристаллическая решетка «не успевает» за линейным термическим расширением. Например, если в разогретую до высоких модератор батарею вдруг резко попадает холодная вода, то стенки секции могут дать трещину. Аналогично – и при отрицательных температурах: если батарея замерзла, то с очень большой долей вероятности она выйдет из строя.
Заморозка для чугунного радиатора чаще всего становится фатальной
  • Второй важный недостаток – чрезмерная массивность. Даже одна секция (с межосевым расстоянием 500 мм), не заполненная теплоносителем, в зависимости от конкретной модели может весить 6 ÷ 7,5 килограмма. Плюс к этому масса соединительных ниппелей и пробок. В итоге средняя батарея, скажем, всего в семь секций, может дать нагрузку уже порядка 50 килограмм. А если добавить массу теплоносителя (а в каждой секции это – еще 1.45 кг), то суммарный вес уже перескакивает за 60 кг. И ведь это идёт разговор о сравнительно небольшой батарее! Что тогда говорить о сборке в 10 и более секций.
Кронштейны или упоры для установки тяжеловесных чугунных радиаторов

Эта особенность существенно осложняет монтажные работы – одному, без помощника, их выполнить иногда становится непосильной задачей. Кроме того, нужны мощные кронштейны или крюки. И еще одно – не всякая стеновая конструкция в состоянии выдержать подобную нагрузку.

Несколько вариантов подвеса чугунных радиаторов МС-140

Приходится придумывать достаточно сложные конструкции, с упором в поверхность пола или даже с усилением с обратной стороны стены.

Правда, некоторые модели чугунных радиаторов могут оснащаться ножками-подставками, или же быть напрямую рассчитанными для установки на пол – ножки в таком случае становятся частью конструкции (например, на крайних секциях батареи).

Чугунный радиатор, оснащенный подставками-ножками
  • Большинство поступающих с заводов радиаторов имеет только грунтовочный слой. Значит, чтобы придать батареям максимальную эстетичность, придется проводить их покраску самостоятельно, а это не так просто, как может показаться.
Обычно радиаторы МС-140 поступают с заводов только в прогрунтованном виде

Кроме того, подобную перекраску придется проводить регулярно, хотя бы раз в 3 – 5 лет.

Некоторые производители поставляют батареи с внешним декоративным окрашиванием

Справедливости ради надо сказать, что некоторые производители все же идут навстречу потребителям, и их продукция поступает в продажу после цикла многослойного окрашивания стойкими полимерными красками или даже с порошковым декоративным напылением. Понятно, что такие радиаторы стоят уже существенно дороже.

  • Недостаток, сродни указанному выше – часто ругают чугунные радиаторы за неэстетичный, как говорится, «казарменный» внешний вид.

Честно говоря, это вопрос очень субъективный, то есть лежит в плоскости личных предпочтений. Стальные панельные радиаторы тоже могут не блистать красотой, а кому-то не нравится уж слишком современный облик биметаллических батарей, который бывает трудно вписать в некоторые стили интерьера.

В конце концов, никто не мешает прикрыть радиаторы декоративным экраном (безусловно, так, чтобы не ухудшить эффективность системы отопления).

Как правильно закрыть радиатор решеткой

Установка декоративного экрана, короба, решетки поможет справиться с проблемой неэстетичного вида батареи отопления. Как правильно выбрать декоративную решетку для радиатора, чтобы не снизить эффективность системы отопления дома – читайте в отдельной публикации нашего портала.

А некоторые производители практикуют и отливку секций с декоративным исполнением – на стенках радиатором получаются оригинальные рельефные рисунки «под старину».

Весьма симпатичная модель с рельефным рисунком
Цены на чугунные радиаторы МС 140

Чугунный радиатор МС 140

Основные технические характеристики чугунных радиаторов МС-140

Теперь – о конкретных технических характеристиках различных моделей чугунных радиаторов серии МС-140

Что означает сама аббревиатура «МС» — на этот счет, кстати, единого мнения нет. Есть версии «модифицированный стандарт», «московский стандарт», «металлический секционный», «монтажный секционный» и другие варианты.

А вот «140» — это вполне определённое значение, конкретно указывающее на глубину (расстояние от тыльной до лицевой стороны) каждой секции – 140 мм. Обычно это наименование сопровождается и вторым числовым значением.

  • Например, аббревиатура МС-140—500 говорит о том, что это чугунный радиатор с глубиной секций 140 мм, и межосевым расстоянием 500 мм.

Это – самая распространенная серия, которая и применялась для установки в квартирах многоэтажек при их массовом строительстве. Средняя мощность теплоотдачи такой секции составляет около 160 Вт.

Радиаторы МС-140 могут иметь разное межосевое расстояние — 500 или 300 мм
  • Но к этой серии относят еще и радиаторы МС-140—300. Как понятно из классификационного наименования, отличаются они межосевым расстоянием – всего 300 мм. Таки батареи были не столь ходовыми, но в ряде случаев (например, низкое расположение подоконников), использовались именно они. Безусловно, площадь теплообмена у них существенно меньше, что отражается и на характеристике мощности теплоотдачи – всего порядка 120 Вт от одной секции.
  • Выпускаются МС-140—500 и еще одной разновидности. В них оба вертикальных канала секции соединены снаружи диагонально расположенными ребрами. Такое оребрение резко повышает площадь активной теплоотдачи, и мощность секции возрастает до 190 Вт.
Радиатор МС-140 с внутренним оребрением

Правда, подобные радиаторы сложны в покраске, а также требуют частых уборок. Площадь оседания пыли на плоские поверхности ребер – велика, а при сильной их запыленности говорить о 190 Вт с секции уже не приходится – потери могут составлять порядка 30 ÷ 40 Вт.

Исходным сырьем для отливки самих секций, а также очень часто — глухих или проходных пробок, является серый чугун (по классификации — СЧ-10). Соединительные муфты-ниппели производят или из ковкого чугуна (КЧ — 30—6-Ф), или из стали (08KП или 08ПC). Резьба на секциях, ниппелях и внешняя на пробках – G1 ¼ ʺ Проходные пробки имеют, кроме того, резьбовое отверстие G ¾ или ½ дюйма.

Герметичность соединительных узлов между секциями обеспечивается кольцевыми прокладками. Для их изготовления применяется особая теплостойкая резина (ПИ или TTC), или же паронит.

Производством чугунных радиаторов занимается ряд предприятий в Российской Федерации и в соседних странах. Все они придерживаются, в принципе, единых технических стандартов, хотя эксплуатационные характеристики батарей могут немного различаться.

Среди представленных в продаже чугунных батарей МС-140 чаще всего встречается продукция Новосибирского завода ООО «Декарт», Нижне-Тагильского котельно-радиаторного завода, компании ОАО «Сантехлит» из Брянской области. Пользуются хорошим спросом радиаторы Минского завода отопительного оборудования и Луганского литейно-механического.

Взглянем на них поближе.

Радиаторы ОАО «Сантехлит» (Брянская область, пос. Любохна) Фирменный логотип компании ОАО «Сантехлит»

Обратите внимание – в таблице указаны чугунные радиаторы еще двух серий: МС-110 и МС-85. Возможно, кому-то по соображениям компактности больше подойдут они.

  • Максимальная температура теплоносителя для всех серий  + 130 °С.
  • Допустимое рабочее давление:

— для серии МС-140 – 9 атмосфер;

— для серии МС-110 и МС-85 – до 12 атмосфер.

Наименование модели радиатораРасстояние межосевое (мм)ширина секцииглубинавысотаМощность теплоотдачи, средняя (Вт)Объем теплоносителя (л)Масса секции (кг)
МС-140М-500-0. 9500931405881601.457.1
МС-140-300-0.9300931403881201.116.1
МС-110-500-1.2500821105881250.855.6
МС-110-300-1,230082100381790.634.45
МС-85-500500768558111514.45
Чугунные радиаторы Новосибирской компании ООО «Декарт» Логотип ООО «Декарт»

Специалисты этого предприятия занимаются как выпуском новых радиаторов, так и восстановлением старых. Причем, чугунные батареи после восстановления качеством мало уступают свежеизготовленным, а по цене – существенно ниже, поэтому часто пользуются даже более широким спросом.

Вся продукция ООО «Декарт» рассчитана на эксплуатационные условия:

  • Температура теплоносителя – до + 130 °С.
  • Предел рабочего давления – 9 атмосфер.
Наименование модели радиатораРасстояние межосевое (мм)Линейные размеры радиатора (мм)Мощность теплоотдачи, средняя (Вт)Объем теплоносителя (л)Масса секции (кг)
ширина секцииглубинавысота
МС-140/500500931405881601.457.1
МС-140/300300931403881201.116.1
МС-90/50050071905811301.456.5
Продукция ОАО «Котельно-радиаторный завод», г. Нижний Тагил Если встретился такой фирменный знак, то эти радиаторы — из Нижнего Танила

Продукция этого завода широко востребована далеко за пределами Уральского региона. Чугунные радиаторы отвечают всем требованиям российских и международных стандартов.

Условия эксплуатации:

  • Температура теплоносителя –максимальная – 125 ÷130 °С.
  • Предел избыточного давления в системе – 12 атмосфер.
Наименование модели радиатораРасстояние межосевое (мм)Линейные размеры радиатора (мм)Мощность теплоотдачи, средняя (Вт)Объем теплоносителя (л)Масса секции (кг)
ширина секцииглубинавысота
МС-140-М2-500500941405801601.456.65
МС-140М-3003001041403881171.115.4
МС-90-50050090905801301. 155.48
Радиаторы Луганского литейно-механического завода Пользуются спросом радиаторы Луганского литейно-механического завода

Этот производитель предлагает потребителям чугунные радиаторы не только в загрунтованном виде, но и с качественным эмалевым многослойным покрытием. Кроме того, в ассортименте предприятия – улучшенные с точки зрения декоративности модели, вполне подходящие для современных интерьеров (серия РД).

Условия эксплуатации:

  • Максимальная температура теплоносителя – до +130 °С;
  • Предел давления – 12 атмосфер.
Наименование модели радиатораРасстояние межосевое (мм)Линейные размеры радиатора (мм)Мощность теплоотдачи, средняя (Вт)Объем теплоносителя (л)Масса секции (кг)
ширина секцииглубинавысота
МС-140М4-500-0. 95001021405881841.336.74
МС-140 М1-300-0,930010214038812015.5
МС-100 М1 3КП 500500631005701350.75.4
МС-1003КП 300-1,230063100372950.553.23
РД- 100 500 -1,2500601005851200.84.6
Радиаторы чугунные Завода отопительного оборудования, г. Минск Продукцию Минского завода всегда отличает высочайшее качество

Широчайшей популярностью пользуется продукция наших белорусских соседей. Радиаторы Минского завода – это всегда высокое качество и интересные инженерные решения.

В товарном ассортименте, помимо привычных форм – радиаторы с ножками для напольного размещения – это позволяет избавиться от сложной и трудоемкой процедуры навески

Стараются уйти от поднадоевших форм и дизайнеры предприятия.  Так, освоен выпуск чугунных радиаторов, конструктивно остающихся все теми же МС-140, но имеющих гладкую покрытую эмалью лицевую поверхность. Кроме того, предлагаются и варианты с художественным рельефным литьем в ретро-стиле.

Наименование модели радиатораРасстояние межосевое (мм)Линейные размеры радиатора (мм)Мощность теплоотдачи, средняя (Вт)Объем теплоносителя (л)Масса секции (кг)
ширина секцииглубинавысота
МС-140М5001081405881601.456.7
БЗ-140-300300981403761201.275.4

Одним словом, несмотря на кажущееся сходство всех чугунных радиаторов, выбор у покупателя все же есть.

Основные технологические приемы монтажа чугунных батарей МС-140

При первичной установке батарею собирают из нужного количества секций. Однако, иногда обстоятельства вынуждают хозяев либо нарастить радиатор если его суммарной мощности явно не хватает, либо, наоборот, сделать его меньше. Кроме того, и в процессе эксплуатации случаются ситуации, когда требуется разобрать батарею, например, для замены пришедшей в негодность секции или для проведения профилактических работ, очистки или промывки.

Радиаторы отопления требуют ухода

Низкое качество теплоносителя может привести к постепенному зарастанию каналов внутри радиаторов. Как самостоятельно провести промывку системы отопления – читайте в специальной публикации нашего портала.

Чтобы полностью понять, как производится разборка и сборка чугунных батарей, необходимо разобраться с принципом соединения секций между собой. Внимание на схему:

Принципиальная схема соединительного узла радиатора МС-140

Любая секция (поз. 1) имеет с каждой стороны по два резьбовых гнезда G1¼ дюйма, сверху (поз. 2) и снизу. Расстояние между их центрами и является межосевым, которое указывается в классификации изделия.  Резьба с противоположных по горизонтали сторон секции противонаправлены (левая и правая), при этом верхнее и нижнее гнездо на одной стороне имеют обязательно одинаково направленную резьбу.

С торцевых сторон собранной батареи устанавливаются пробки (поз. 3). Они могут быть проходными, с резьбовым отверстием, или глухими.  В зависимости от стороны установки пробок они также могут иметь правую или левую резьбу. Диаметр внутренней резьбы G ½ или ¾ дюйма, всегда только правая – сюда подключаются (запаковываются) патрубки, сгоны или фитинги для дальнейшей врезки в контур отопления, или же краны для выпуска воздуха.

Секции соединяются между собой с помощью ниппелей (поз. 4). Эта деталь представляет собой цилиндрическую муфту с двумя противонаправленными резьбовыми участками, которые сходятся в центре ниппеля. Между секциями в обязательном порядке устанавливается прокладка (поз. 5).

На внутренней поверхности цилиндрического ниппеля имеются специальные наплывы (выступы) (поз. 6), которые необходимы для сцепления со шлицами (поз. 8) монтажного ключа (поз. 7). Сам ключ может иметь приваренную Т-образную рукоятку для приложения усилия, петлю для вставки рычага, или же граненую поверхность штанги для захвата ее газовым ключом.

Основные запчасти для сборки чугунного радиатора МС-140

1 – ниппель (хорошо заметны выступы для ключа).

2 – кольцевидные прокладки, паронитовые (как на рисунке) или резиновые. Устанавливаются между секциями и под пробками радиатора.

3 и 4 – глухая и проходная пробки. Бывают левые и правые.

Монтаж батареи отопления из отдельных секций показан на схеме ниже:

Для монтажных работ лучше всего подготовить себе удобную площадку, например, на просторном верстаке или на полу. Поверхность рекомендуется застелить листом фанеры, чтобы не поцарапать ребристыми краями секций.

Как секции собираются в единую батарею — схематично:

1 – На ниппели одеваются прокладки, так, чтобы они встали в центре, в месте, где сходятся два резьбовых участка.  Секции располагаются соосно, обязательно проверяется правильность их взаимного размещения – в месте стыка резьба в гнездах должна быть противонаправлена. Обычно производитель ставит на секциях фирменные клейма – это поможет избежать ошибки, так как эти отметки должны занять однообразное положение.

2 — Через окно секции вводится монтажный ключ, так, чтобы его рабочая головка со шлицами вошла в ниппель. Лучше всего, если в распоряжении есть два ключа – так работать будет проще, попеременно переходя от одного к другому. Собираемые воедино секции сводятся и прижимаются одна к другой. Вращением ключа проворачивается ниппель – при этом обязательно надо следить, чтобы он одновременно «наживился» на обе секции. Аналогичная операция проделывается и с противоположной стороны. Затем, попеременно, не допуская перекосов и переклинивания, ниппеля вкручиваются, одновременно поджимая секции одна к другой. Закручивание ведется до максимально плотного контакта в соединительных уздах. Опытные сантехники «на глаз» способны определить нужное усилие при сборке. Производитель в техдокументации указывает, что момент приложения силы при затяжке не должен превысить 15 кгс×м, чтобы не деформировать резьбу и выступы на внутренней поверхности ниппеля.

3 – после монтажа первых двух секций можно таким же образом присоединять третью и так далее, до полной сборки требуемой батареи.

4 – вполне возможно соединять батарею и «фрагментами» — по нескольку секций, заранее собранных в блоки. Единственное требование – чтобы хватило длины штанги монтажного ключа. Кстати, именно таким способом обычно и проводят демонтаж и замену вышедшей из строя секции, если она находится где-то в центре батареи. Нет нужды последовательно разбирать весь радиатор – демонтаж проводится только в нужной точке.

Батарея после удаления неисправной секции готова к сборке

Понятно, что демонтаж ведется в обратной последовательности. Однако, случаются ситуации, когда коррозия «съела» выступы на внутренней поверхности ниппеля, и выкрутить его не представляется возможным. Выход в данном случае один – аккуратно «болгаркой» резать по месту расположения прокладки между секциями, а потом греть оставшийся фрагменты ниппеля и выкручивать их из гнезд.

При обратном монтаже после разборки радиатора, безусловно, стоит тщательно оценить целостность и «живучесть» ниппелей – стоят они недорого, и будет разумны «сомнительные» детали заменить на новые.

Видео: пример разборки и обратного монтажа чугунного радиатора МС-140

Сколько секций радиатора МС-140 потребуется для обогрева помещения?

Остался еще один невыясненный вопрос – а какое количество секций необходимо для того, чтобы обеспечить полноценный обогрев того или иного помещения?

Бытует простое правило, что для отопления требуется 100 Вт тепловой энергии на каждый квадратный метр площади помещения. Значит, просчитать количество не составит особого труда – площадь умножается на 100 и делится на тепловую мощность одной секции выбранной модели радиатора.

Например, комната 18 м², требует, соответственно 1800 кВт тепловой энергии. Значит, если выбран типовой МС-140 с удельной мощностью на секцию в 160 Вт, потребное количество будет 11,25. Значение округляется в большую сторону до целого. Итого – 12 секций.

Расчет, действительно, прост, но весьма неточен. Дело в том, что 100 Вт/м² — весьма усредненная величина, и в разных климатических условиях, понятно, не отражает в полной мере потребности в тепловой энергии —  где-то этого может и недоставать, а в южных регионах такая мощность будет попросту излишней. Кроме того, имеют немалое значение особенности здания, расположения помещения по сторонам света, размер и количество окон и их конструкция, степень утепленности стен и потолка. Даже способ врезки батарей в отопительный контур – и тот способен повлиять на отдаваемые радиаторами тепло.

Поэтому предлагаем читателю воспользоваться специальным калькулятором, в котором уже заложено большинство влияющих на требуемую мощность отопления критериев. Введите запрашиваемые значения – и сразу получите результат, в зависимости от выбранного типа чугунного радиатора:

Калькулятор расчета необходимого  количества секций чугунного радиатора

Перейти к расчётам



Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

однадветричетыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

- 35 °С и нижеот - 25 °С до - 35 °Сдо - 20 °Сдо - 15 °Сне ниже - 10 °С

Укажите высоту потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещениеутепленные чердак или иное помещениеотапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконникомРадиатор полностью прикрыт сверху подоконником или полкойРадиатор установлен в стеновой нишеРадиатор частично прикрыт фронтальным декоративным экраномРадиатор полностью закрыт декоративным кожухом

Итак, был подробно рассмотрен чугунный радиатор МС-140. Несмотря на более чем солидный возраст модели и, как кому-то кажется, неказистый вид, не приходится сомневаться в том, что подобные отопительные приборы  нескоро уйдут квартир и домов, послужат еще не одному поколению.

Чугунные радиаторы мс 140 500

Классическая батарея

Чугунные радиаторы отопления, известные всем гармошки, используются давно. Современные технологии позволили изменить подход к решению эффективной системы теплоотдачи, используя новейшие материалы и конструкции. Но, как ни странно, гармошки не покинули полки строительных магазинов. Потребители не хотят с ними расставаться, тем более, что производители стали менять и технологии производства, и оборудование, на котором батареи производятся. То есть, подход к их изготовлению в последнее время сильно поменялся. Поэтому-то и тему для нашей статьи мы выбрали соответствующую – «Чугунные радиаторы отопления МС 140 500 – технические характеристики».

Почему же этот вариант отопительных батарей сегодня так и не сошел с конвейеров и не был забыт. Потому что:

  • Во-первых, чугун является металлом, который практически не взаимодействует с водой. То есть, внутри прибора не протекают процессы коррозии металлов.
  • Во-вторых, этот материал практически не реагирует на низкое качество теплоносителя. А в наших отечественных отопительных сетях такое встречается достаточно часто.
  • В-третьих, неплохая инерционная теплопроводность. К примеру, чугунный радиатор МС 140 через час после отключения подачи теплоносителя еще теплый и отдает тепловую энергию, по объему равную 30% от номинала. В такой ситуации, к примеру, стальной радиатор уже практически остыл.
  • В-четвертых, огромный срок эксплуатации. Установленные много десятков лет тому назад они еще эксплуатируются, в независимости от условий и нагрузок. Хотя производители гарантируют всего лишь тридцатилетний рубеж. И это максимальный срок. А вот практика подтверждает 100 лет службы.
  • В-пятых, это достаточно большой внутренний объем. Это и есть та самая причина, по которой радиаторы МС 140 500 не требуют постоянной чистки и продувки. Накипь и различный мусор просто не успевают заполнять пространство полостей.
  • В-шестых, полное отсутствие электрохимической коррозии материала. То есть, чугунный радиатор может соединяться с любыми материалами. Будь то пластик, сталь, медь или другой вариант.

Технические характеристики

Итак, мы подошли к самой главной теме нашей статьи – это технические характеристики чугунной батареи марки МС 140 500.

  1. В первую очередь необходимо отметить, что это чисто секционная модель отопительных приборов. Поэтому многие технические характеристики несут в себе критерии одной секции.
  2. Радиаторы этой марки выдерживают температуру теплоносителя до +130 С.
  3. Давление до 9 атмосфер.
  4. При этом опрессовочное давление до 15 атм.
  5. В каждой секции присутствует по два канала.
  6. Объем одной секции – 1,35 литров.
  7. Ее теплоотдача 175 Вт (не самый высокий показатель).
  8. Ширина одной секции 98 мм, высота 500 мм (это указано в марке модели).
МС-140-500

Для производства батарей применяется серый чугун, а вот для производства ниппелей ковкий. Между секциями устанавливаются прокладки, изготовленные из термостойкой резины.

Зная технические характеристики радиатора МС 140 500, можно подобрать его к определенному помещению. А, точнее сказать, можно подобрать количество секций, чтобы обеспечить нормальный требуемый температурный режим внутри комнаты. Для этого обычно используется вот такое соотношение двух показателей: на десять квадратных метров обогреваемой площади требуется один киловатт тепловой энергии. Это соотношение действует при одном условии – высота потолков в доме не должна превышать 2,8 м.

Давайте по этому соотношению рассчитаем количество секций в чугунном радиаторе, который будет устанавливаться в комнату площадью 20 м². Получается так, что для этого потребуется 2 кВт тепловой энергии. Так как теплоотдача одной секции у нас равна 0,175 кВт, можно провести расчет, который показывает, что для этого помещения вам потребуется радиатор с 11,4 секций. Округляем в большую сторону и получаем 12 секций.

Конечно, это приблизительный расчет, потому что мы пренебрегли различные дополнительные факторы, которые касаются конструкции самого здания. К примеру, количество оконных и дверных проемов, качество проведенной теплоизоляции, особенно толщина используемых утеплителей, этажность строения, климатические условия региона и так далее. Но в качестве приблизительного расчета это соотношение использовать можно.

Определение технических параметров

Отопительные чугунные радиаторы, и марка МС 140 500 в том числе, не сдали своих позиций. Кто-то может сказать, что эти отопительные приборы по своему внешнему дизайну сильно уступают другим моделям. Не будем спорить, но отметим, что производители стараются изменить их внешний вид. Современные чугунные отопительные приборы готовы соперничать с другими аналогами в плане презентабельного внешнего вида. Тем более, изготавливаемые по технологии литья чугуна они могут видоизменяться до неузнаваемости. Зайдите в строительные магазины, посетите сайты производителей, и вы просто будете удивлены разнообразием форм, где можно найти просто произведения искусства.

Так что, чугунные радиаторы МС 140 500 еще послужат нам.

характеристики, обзор, виды и отзывы

МС-140-500 - чугунный радиатор, характеристики которого вы можете узнать в статье. Это оборудование существует уже несколько десятилетий, но по сей день им пользуется огромное количество потребителей.

Данные устройства имеют устойчивый спрос на рынке, поэтому следует ознакомиться с их параметрами и особенностями установки. Вы тоже можете выбрать такой прибор для обустройства системы отопления своей квартиры или дома. К достоинствам можно отнести еще один фактор.Речь идет о внешнем виде некоторых моделей. Их можно изготовить даже под заказ, иногда изделия представляют собой настоящее произведение искусства, что сказывается на стоимости. Однако такое устройство будет непревзойденно смотреться в интерьере любого помещения и прослужит невероятно долго.

Основные разновидности

Для описываемых устройств были разработаны ГОСТ 8690-94, в которых можно найти все параметры изделия. В продаже можно найти 5 типов аккумуляторов, различающихся между собой межосевым расстоянием.Этот параметр варьируется от 300 до 800 мм, промежуточные значения составляют 400, 500 и 600 мм.

МС-140-500 - чугунный радиатор, характеристики которого будут представлены ниже. Если межосевое расстояние составляет 300 мм, общая высота в метрах составляет 0,4, а глубина не может превышать 200 мм. Если же межосевое расстояние увеличится до 400 и 500 мм, то общая высота составит 0,5 и 0,6 м соответственно. Глубина будет 200 и 160 мм для каждого сорта. При межосевом расстоянии 600 и 800 мм высота будет равна 0.7 и 0,9 м соответственно. Максимальная глубина 160 мм.

дополнительная информация

Для каждого межосевого расстояния есть еще и минимальная глубина, в каждом случае она составляет 100 мм. Раньше подобные батареи можно было встретить не только в частных квартирах, но и в административных и производственных зданиях. Самыми популярными и сегодня являются типоразмеры с межосевым расстоянием 300 и 500 мм. Остальные модификации редки и выполняются под заказ.

Технические характеристики

МС-140-500 - радиатор чугунный, характеристики которого необходимо учитывать перед покупкой товара.Как было сказано выше, наиболее распространены модели с межосевым расстоянием 300 и 500 мм, поэтому желательно учитывать характеристики этих вариантов отопительного оборудования. Радиаторы с осевым расстоянием 300 мм имеют теплоотдачу 0,14 кВт, рабочее давление двух вариантов остается неизменным, равно как и давление опрессовки. Эти параметры равны 9 и 15 соответственно.

Информация о массе

Если взвесить оборудование вместе с заглушками и ниппелями, первая модель будет весить 5 кг.4 кг, а второй - 7,12 кг. В первую ставится 1,1 литра, а во вторую - 1,45 л. Что касается теплоотдачи модели с межосевым расстоянием 500 мм, то она составляет 0,16.

Отзывы о чугунном радиаторе МС-140

МС-140-500 - чугунный радиатор, характеристики которого по сей день привлекают покупателей. Доказательством тому служат отзывы, из которых можно понять, что чугунный аккумулятор прочный, имеет высокое тепловыделение и неприхотлив в эксплуатации. Покупатели отмечают, что радиаторы нетребовательны в обслуживании, отличаются инерционностью и доступной стоимостью.

Если вас интересует, сколько времени прослужит радиатор, то можете обратиться к опыту потребителей. Срок службы чугунных радиаторов составляет 30 лет, тепловыделение достаточно высокое, что не зависит от устаревшей конструкции. В основе таких устройств лежит серый чугун, который отлично переносит некачественный теплоноситель и не подвергается коррозии. Вода может содержать огромное количество кислорода.

Радиаторы чугунные МС-140-500, технические характеристики и отзывы о которых могут быть интересны, просты в обслуживании.Промывку каналов можно проводить раз в два года, но если этого не сделать, то прибор продолжит исправно работать, но теплопотери уменьшатся. Важно обратить внимание и на инерционность, что является несомненным плюсом чугунных аккумуляторов, а также минусом. По словам пользователей, долгое время после отключения тепла температура в помещении будет оставаться высокой.

Отрицательный отзыв

Перед тем, как купить чугунный радиатор МС-140-500, необходимо ознакомиться с отрицательными характеристиками.По мнению покупателей, они довольно солидные. Например, аккумулятор имеет большую емкость, что негативно сказывается на охлаждении системы и скорости прогрева. Помимо прочего, эта особенность влечет за собой массовые потери тепловой энергии на нагрев внушительного объема воды.

Изделия, по словам мастеров, имеют большой вес, это сказывается на особенностях монтажа. Закрепить такие устройства на стенах будет сложно, особенно это касается пористых и легких материалов. Рабочее давление достаточно низкое, это исключает возможность установки оборудования в многоэтажных домах.Чугунные радиаторы отопления - батареи отопления МС-140-500, обладающие повышенной хрупкостью - боятся ударов, так как имеют тонкие стенки. Если вода замерзнет, ​​материал может потрескаться. Внешний вид потребителям не очень нравится, это правда, если сравнивать с аналогичными вариантами отопительного оборудования.

Обзор производителей чугунных батарей МС-140-500

Радиаторы чугунные МС-140, производители которых предлагают вниманию потребителей продукцию в широком ассортименте, могут иметь разные характеристики.Например, Santehlit предлагает аккумуляторы, которые могут работать при температуре охлаждающей жидкости 130 ° C. Рабочее давление составляет 9 атмосфер, а ширина секции может варьироваться от 76 до 93 мм.

Высота таких устройств составляет 388 и 588 мм, а теплоотдача варьируется от 120 до 160 Вт. Вес одной секции для модели МС-140-300-09 составляет 6,1 кг, тогда как для версии с межосевым расстоянием 500 мм этот параметр составляет 7,1 кг. Еще один производитель чугунных радиаторов - Descartes, выпускающий радиаторы с шириной профиля 93 мм.Средняя теплоотдача для межосевого расстояния 300 мм составляет 120 Вт, для 500 мм - 162. Объем теплоносителя в первом случае составит 1,11 литра, а во втором - 1,45.

Если Вас заинтересовал чугунный радиатор МС-140, разновидности которого были представлены выше, можете обратить внимание на продукцию ОАО «Котельно-радиаторный завод», который находится в Нижнем Тагиле. Температура теплоносителя должна достигать предела от 125 до 130 ° С, а предел избыточного давления в системе для таких радиаторов составляет 12 атмосфер.Ширина секции при межосевом расстоянии 300 мм составляет 140 мм, как и для вариантов 500 мм. Высота - 388 и 580 соответственно. Вес одной секции модели с межосевым расстоянием 300 мм составляет 5,4 кг, а для версии 500 мм вес составляет 6,65 кг.

Инструкция по установке

Радиатор MC-140-500, инструкция по установке которого будет описана ниже, может быть выбрана вами в качестве отопительного прибора. Самым сложным этапом в работе будет подключение устройства к общей системе дома.Поэтому следует обратиться в ЖЭК, который занимается обслуживанием дома.

Предварительно необходимо подготовить место для установки радиатора. На одном уровне для этого монтируются крепления, куда будет крепиться чугунная батарея. Покрасить радиатор можно только после установки и подключения, иначе работы придется проделывать дважды. Стыковку секций между собой следует производить ниппелями, представляющими собой цилиндрическую муфту с противоположными резьбовыми секциями.Между секциями устанавливаются прокладки. Для захвата с прорезями требуются специальные насечки, расположенные на внутренней поверхности соски.

Чугунный радиатор МС-140: характеристики и отзывы

Наверное, нет такого человека, о котором бы я мечтала провести зиму в холодной квартире. Поэтому потребители все чаще стараются выбирать более экономичные аккумуляторы. Среди них - чугунный радиатор МС-140, технические характеристики которого будут представлены ниже.

Почему современный покупатель выбирает чугунные батареи?

Чугунные радиаторы имеют много преимуществ.Судя по отзывам покупателей, люди выделяют следующие преимущества:

  1. Высокая устойчивость к коррозии.
  2. Превосходная тепловая инерция.
  3. Длительный срок службы.
  4. Впечатляющее сечение радиаторов.
  5. Отсутствие электрохимической коррозии.

Превосходная коррозионная стойкость представленных в статье радиаторов, по мнению пользователей, за счет того, что при использовании поверхность покрывается сухой ржавчиной. Исключает развитие коррозионных процессов.Помимо прочего, чугун отличается прочностью. Поэтому ему не вредят мусор и камни, которые попадают внутрь из труб отопления. Покупателям пришелся по душе чугунный радиатор МС-140, технические характеристики которого будут представлены ниже, в том числе по той причине, что он имеет хорошую тепловую инерцию.

Инерция и срок службы

Как подчеркивают покупатели, даже через 60 минут после выключения котла батареи сохранят 30% излучаемого тепла.Но для стальных радиаторов этот показатель составляет всего 15%. Нельзя не отметить долгий срок службы. Если мы говорим о качественном радиаторе из чугуна, то это оборудование прослужит 100 лет, хотя производители говорят всего около 30 лет.

Из-за внутреннего сечения радиаторов описываемые устройства редко требуют чистки. Помимо прочего, чугун просто не может вызвать электрохимическую коррозию. Опытные пользователи говорят: это говорит о том, что конфликтов со стальными или пластиковыми трубами быть не должно.

Технические характеристики радиатора МС-140

Радиатор чугунный МС-140, технические характеристики которого заставляют потребителей выбирать данное оборудование, производится на территории России и Украины. Максимальная температура охлаждающей жидкости достигает 130 ° C, а максимально возможное рабочее давление - 9 бар. В одной секции два канала, что позволяет говорить о секционной конструкции таких радиаторов. В одной такой секции 1,35 литра воды.

Как рассчитать тепловую мощность? Это можно сделать, зная производительность одной секции. Итак, его теплоотдача составляет 175 Вт. Вес секции 6,2 кг. Это необходимо учитывать перед установкой устройства. Ширина одной секции 98 мм, диаметр отверстия для ниппеля 5/4 дюйма. В качестве межсекционных прокладок таких изделий используется термостойкая резина.

Глядя на радиатор чугунный МС-140, фото которого представлено в статье, следует обратить внимание на то, что секции и заглушки изготавливаются по ГОСТ 1412.Материал для них - СЧ-10. Но материал для сосков - КЧ-30-6Ф. Эта часть радиатора изготавливается по ГОСТ-1215. Однако, ознакомившись с преимуществами описанных в статье устройств, не стоит торопиться с их приобретением. Ведь необходимо заранее знать, сколько участков потребуется, чтобы система отопления работала эффективно.

дополнительные характеристики

Чугунные радиаторы для отопления МС-140, технические характеристики которых должны быть известны потребителю перед покупкой товара, имеют множество преимуществ перед аналогами.Например, низкая химическая активность металла обеспечивает долгий срок службы в тепловых сетях России. Но небольшое гидравлическое сопротивление позволяет использовать их в системах с естественной циркуляцией.

Отзывы клиентов указывают на то, что температура рабочей среды достаточно высока. Ни одно другое подобное устройство не способно выдерживать +130 ° C. Для большинства предел составляет 110 ° C. Такие устройства имеют невысокую стоимость и высокую теплоотдачу. Все остальные аккумуляторы из чугуна имеют эту характеристику в разделе «дефекты».Но для моделей МС-90 и МС-140 тепловая мощность секций сравнивается с металлическими и алюминиевыми радиаторами.

Для МС-140 теплоотдача может варьироваться от 160 до 185 Вт. Окончательное значение будет зависеть от производителя. Радиатор отопительный чугунный МС-140 можно использовать даже с теплоносителем. В этом случае внутренние поверхности изделий не подвергнутся коррозии.

Отзывы о выборе радиатора с секциями

По мнению пользователей, количество секций будет зависеть от конфигурации помещения.Главный параметр - это площадь. Однако есть и другие, не менее важные факторы. Среди них покупатели выделяют:

  • наличие стеклопакетов;
  • зонирование;
  • высота потолков;
  • этаж;
  • размеры ниши;
  • кол-во окон.

В народе говорят: если окон несколько, то под каждым из них рекомендуется ставить радиаторы. Это уменьшит теплопотери. Если чугунные радиаторы отопления МС-140 предполагается устанавливать в угловых помещениях, то лучше выбирать более мощные модели.Они заполняются дополнительными разделами в количестве одного или двух. Пользователи утверждают, что это требование связано с дополнительными тепловыми потерями, что непременно скажется на комфорте человека.

Если высота потолка помещения не превышает 3 м, а площадь равна 50 м 2 , то необходимо воспользоваться определенной формулой расчета количества секций. Для этого площадь помещения нужно умножить на 100 Вт, а после разделить полученное значение на теплоотдачу одной секции. Если в результате получилось дробное число, пользователям рекомендуется округлить его в большую сторону.Это обеспечит запас хода.

Отзывы об особенностях установки

Радиатор чугунный МС-140, технические характеристики которого были представлены выше, по мнению пользователей, должен устанавливаться по определенным стандартам. Для начала нужно подобрать крепления. Они могут быть представлены угловыми или штифтовыми скобами. Последние используются для крепления батарей к стене из гипса или кирпича. Что касается углов, то они предназначены для деревянных стен. Чтобы закрепить батареи в углу, потребители советуют запастись дюбелями и шурупами.

Рекомендации потребителей

Радиаторы чугунные МС-140 500, технические характеристики которых представлены в статье, должны быть установлены после правильного выбора места размещения. На одном радиаторе должно быть 3 и более кронштейнов. С помощью дюбелей и сверл фиксируются кронштейны. На следующем этапе, судя по отзывам потребителей, можно переходить к креплению радиатора. Не спешите снимать защитную пленку с устройства. Изначально нужно установить его на кронштейн.Иначе можно поцарапать аккумулятор.

Заключение

Радиатор чугунный МС-140, характеристики которого в большинстве своем только положительные, также имеет ряд недостатков. В отзывах покупателей указано, что они должны включать внушительный вес. Вес секции с расстоянием пересечения 500 мм будет варьироваться от 6 до 7,12 кг. Это займет от 6 до 14 человек на номер. Это позволяет рассчитать, какой будет общая масса. Теперь вы можете представить, что это изделие нужно будет сначала принести, а потом повесить на стену.Эту особенность можно назвать недостатком, который выражается в сложной установке.

Среди минусов покупатели называют еще хрупкость, что не является самой приятной характеристикой. Из-за своей массивности описанные изделия требуют осторожного обращения. После удара они могут просто лопнуть. Рыхлость также свидетельствует о невысоком рабочем давлении, которое составляет 9 атмосфер. Что касается опрессовки, то она варьируется от 15 до 16 атмосфер.

Чугунный радиатор MS 140 108. Какие лучше выбрать чугунные радиаторы отопления

На данный момент чугунный радиатор отопления МС-140 является самым распространенным в нашей стране отопительным прибором.Надежность, долговечность и практичность этого устройства проверена на практике многими десятилетиями. Технологии производства этих аккумуляторов уже устарели, но они по-прежнему используются в десятках тысяч жилых, административных, офисных, торговых, промышленных и общественных зданий по всей России.

С этими отопительными приборами наши граждане знакомы очень давно.

общие данные

Предлагаемые производители аккумуляторов различаются количеством секций.

Изготавливаются:

  • в 10-секционном виде;
  • в 7-секционном исполнении;
  • в 4-х секционном исполнении.

Примечание! Разное количество секций позволяет использовать чугунные отопительные батареи в помещениях разной площади. То есть можно выбрать устройство, которое будет оптимально подходить для той или иной комнаты.

Разновидности фирменных аккумуляторов MS

MS-140-500 имеют ровную поверхность и окрашены в разные цвета.

Чтобы выдержать конкуренцию с более современными типами устройств, производителям чугунных батарей отопления пришлось расширить эту линейку продукции.

На данный момент на российском рынке представлены следующие модели.

  1. Радиаторы отопления чугунные МС-140-500 производит Республика Беларусь. Это устройство претерпело несколько улучшений. Теперь его поверхность, как правило, имеет плоский вид. Помимо прочего, изделие поставляется уже окрашенным в разные цвета.
  2. Батарея МС-140-500 на 7 ТЭНов. Это лобовая разновидность предыдущей модели.
  3. Аналог МС-140-300. Этот прибор различает зазор между ниппелями 300 миллиметров.
  4. Модель MS-140-108 не требует значительного ухода и постоянного обслуживания.

Разница между разными моделями устройств.

  1. Чугунные радиаторы отопления марки МС-140-180 и 98 имеют зазоры между патрубками в 108 и 98 миллиметров. Производятся аппараты, как и предыдущие, Россия и Украина.

Благодаря такому широкому выбору, собственники недвижимости могут оптимальным образом оборудовать отопление в доме.

Качество и характеристики

Описываемые отопительные приборы предназначены для передачи тепловой энергии от системы отопления в помещения общественных, жилых, производственных и др. Зданий. Они рассчитаны на температуру теплоносителя до +130 градусов и рабочее (избыточное) давление среды до 0,9 МПа. Продукция по ГОСТ № 31311/2005, а также ТУ №4935 / 005/00288372/05.

Преимущества чугунных аккумуляторов
  1. Высокая степень коррозионной стойкости.Такое качество чугуна объясняется тем, что в процессе эксплуатации на его поверхности растет «сухая ржавчина». Предотвращает коррозию материала.
  2. Чугун обладает хорошей износостойкостью. Грязь и мусор внутри системы ему не вредны.
  3. Отличный уровень тепловой инерции. Чугунные батареи через 60 минут после отключения обогрева сохраняют около 30 процентов тепла. Стальные аналоги. Этот показатель составляет всего 15 процентов.
  4. Очень долгий срок службы. Качественное устройство способно прослужить около 100 лет.Производителям гарантируется 15/25 лет безотказной работы.

На термограмме видно, что часть аккума гнала мусор, значит, ее надо почистить.

  1. Большое сечение внутреннего пространства секций. Благодаря этому аккумулятор нужно чистить только раз в несколько лет.

Примечание! Чугун в силу своей структуры не может быть катализатором электрохимической коррозии.

Другими словами, материал не конфликтует со стальными и пластиковыми трубами отопления.

  1. Цена на такие отопительные приборы относительно небольшая.
Характеристики радиаторов

Теперь немного о технических свойствах данной продукции. Все модели марки MS немного отличаются. В качестве примера приведем данные об аккумуляторах МС-140-98.

Параметр Значение
Страна-производитель Россия Украина
Температура охлаждающей жидкости максимальная +130 градусов Цельсия
Максимальное рабочее давление 9 бар
Давление (опрессовка) 15 бар
Тип батареи секционный
Количество каналов в одной секции 2
Объем охлаждающей жидкости в одной секции 1.35 литров
Тепловой возврат одной секции 175 Вт.
Масса одного элемента 6,2 кг
Ширина одной секции 98 мм
Участок отверстия для ниппеля 5/4 дюйма
Прокладочный материал между секциями термостойкая резина
Пробковый материал и профили чугун серый sc / 10 (по ГОСТ №1412)
Материал для ниппелей чугун соответствующий КС / 30 / 6Ф (по ГОСТ №1215) или Сталь 08 / КП, 08 / ПС (по ГОСТ №1050)
Ниппели с резьбой для отверстий G-1 на 1/4 "

Примечание! В инструкции указано, что из-за тонкости толщины стенок элементов радиатора категорически запрещено выбрасывать отопительные приборы.

В результате шуток при транспортировке у устройств могут быть ослабления соединений ниппелей.

Исходя из этого, перед запуском системы отопления необходимо провести опрессовку (гидравлический тест) аккумуляторов. Если они куда-то потекут, в этих местах нужно будет подтянуть сосок.

Контрольный штекер.

Радиаторы всегда комплектуются двумя заглушками (проходными) с правой резьбой и двумя заглушками (глухими) с левой резьбой, половинной резьбой.По отдельному заказу возможна замена оборудования.

Выход

Чугунные аккумуляторы, несмотря на то, что сейчас применяются более современные устройства, они не утратили своей актуальности и по сей день. Они надежны, долговечны и достаточно дешевы. Видео в статье продолжит эту тему.

gidroguru.com.

Радиатор чугунный МС-140: Характеристики и отзывы

Наверное, нет такого человека, который мечтал бы провести зиму в холодной квартире.Поэтому потребители все чаще стараются выбирать более экономичные аккумуляторы. Среди них - чугунный радиатор МС-140, технические характеристики которого будут представлены ниже.

Почему современный покупатель выбирает чугунные батареи?

Чугунные радиаторы имеют множество преимуществ. Судя по отзывам покупателей, люди выделяют следующие достоинства:

  1. Высокая устойчивость к коррозии.
  2. Превосходная тепловая инерция.
  3. Длительный срок службы.
  4. Впечатляющее сечение радиаторов.
  5. Отсутствие возможности электрохимической коррозии.

Отличная коррозионная стойкость радиаторов, описанных в статье, по мнению пользователей, обусловлена ​​тем, что при использовании поверхность покрывается сухой ржавчиной. Исключает развитие коррозионных процессов. Помимо прочего, чугун отличается высокой прочностью. Следовательно, он не вредит мусору и камням, попадающим внутрь труб отопления. Покупатели выбирают чугунный радиатор МС-140, технические характеристики которого будут представлены ниже, и по той причине, что он имеет хорошую тепловую инерцию.

Инерция и срок службы

Как подчеркивают покупатели, даже через 60 минут после отключения аккумуляторного котла сохранится 30% выделяемого тепла. Но для стальных радиаторов этот показатель составляет всего 15%. Нельзя не отметить долгий срок службы. Если мы говорим о качественном радиаторе из чугуна, то такое оборудование может быть остановлено на 100 лет, хотя производители говорят всего о 30 годах.

Из-за внутреннего сечения радиаторов описываемые устройства редко предусматривают необходимость чистки.Помимо прочего, чугун просто не может вызвать электрохимическую коррозию. Опытные пользователи говорят: это говорит о том, что никаких конфликтов со стальными или пластиковыми трубами возникать просто не должно.

Технические характеристики радиатора МС-140

Радиатор чугунный МС-140, технические характеристики которого заставляют потребителей выбирать данное оборудование, производится в России и Украине. Максимальная температура охлаждающей жидкости достигает 130 ° C, а максимально возможное рабочее давление составляет 9 бар.В одной секции два канала, что говорит о том, что конструкция таких радиаторов - секционная. В одной из таких секций умещается 1,35 литра воды.

Как рассчитать мощность теплопередачи? Это можно сделать, зная тот же раздел. Итак, его теплоотдача составляет 175 Вт. Весит секция 6,2 кг. Это необходимо учитывать перед монтажом устройства. Ширина одной секции 98 мм, диаметр отверстия ниппеля 5/4 дюйма. В качестве перекрестков таких изделий используется термостойкая резина.

Рассматривая радиатор из чугуна МС-140, фото которого представлены в статье, стоит обратить внимание на то, что секции и пробки изготовлены по ГОСТ 1412. За них выступает СК-10. . Но материал для сосков - КЧ-30-6Ф. Эта часть радиатора изготавливается по ГОСТ-1215. Однако, ознакомившись с преимуществами инструментов, описанных в статье, не стоит спешить с их приобретением. Ведь перед этим нужно знать, какое количество секций потребуется, чтобы система отопления работала эффективно.

дополнительные характеристики

Радиаторы отопления чугунные МС-140, технические характеристики которых должны быть известны потребителю перед покупкой товара, имеют множество преимуществ перед аналогами. Например, низкая химическая активность металла обеспечивает долгий срок службы в тепловых сетях России. Но небольшое гидравлическое сопротивление позволяет использовать их в системах с естественной циркуляцией.

По отзывам покупателей, температура рабочей среды достаточно высока.Никакое другое подобное устройство не способно выдержать +130 ° C. Максимальный предел составляет 110 ° C. Такие инструменты имеют низкую стоимость и высокую теплоотдачу. У всех остальных чугунных аккумуляторов эта характеристика есть в разделе «Недостатки». Но в моделях МС-90 и МС-140 тепловая мощность секций сравнивается с металлическими и алюминиевыми радиаторами.

Для MS-140 теплопередача может варьироваться от 160 до 185 Вт. Окончательное значение будет зависеть от производителя. Радиатор отопления из чугуна МС-140 можно использовать даже с термоядерным теплоносителем.В этом случае внутренние поверхности изделий не будут подвержены коррозии.

Отзывы о выборе радиатора с учетом секций

По мнению пользователей, количество секций будет зависеть от конфигурации помещения. Квадрат - это главный параметр. Однако есть и другие, не менее важные факторы. Среди них покупатели выделяют:

  • наличие стеклопакета;
  • зональность;
  • высота потолка;
  • этаж;
  • размеры ниши;
  • количество окон.

Люди утверждают: если окон несколько, то радиаторы рекомендуется располагать под каждым из них. Это уменьшит теплопотери. Если чугунные радиаторы отопления МС-140 предполагается устанавливать в угловых помещениях, то лучше всего выбирать более мощные модели. Они заполняются дополнительными разделами в количестве одного или двух. Пользователи утверждают, что это требование связано с дополнительными тепловыми потерями, которые непременно скажутся на комфорте человека.

Если высота потолков не превышает 3 м, а площадь составляет 50 м2, то следует использовать определенную формулу для расчета количества секций.Для этого площадь помещения нужно умножить на 100 Вт, а после разделить полученное значение на теплоотдачу одной секции. Если в результате у вас получилось дробное число, то пользователи советуют округлять его до наибольшего. Это обеспечит источник питания.

Отзывы об особенностях установки

Чугунный радиатор МС-140, технические характеристики которого были представлены выше, по мнению пользователей, должен устанавливаться по определенным стандартам.Для начала подбираем крепеж. Они могут быть представлены угловыми или штифтовыми скобами. Последние используются для закрепления батарей на стене из гипса или кирпича. Что касается угловых, то они предназначены для деревянных стен. Для закрепления батарейки на углу потребители советуют использовать дюбели и самовывоз.

Радиаторы чугунные МС-140 500, технические характеристики которых представлены в статье, необходимо устанавливать после правильного выбора. На одном радиаторе должно быть 3 кронштейна и более.С помощью дюбелей и сверл фиксируются кронштейны. На следующем этапе, судя по отзывам потребителей, можно приступать к креплению радиатора. Не спешите снимать защитную пленку с устройства. Изначально нужно установить его на кронштейн. Ведь иначе аккумулятор можно поцарапать.

Заключение

Радиатор чугунный МС-140, характеристики которого в основном положительные, и имеет ряд недостатков. Отзывы покупателей говорят о том, что им следует придавать внушительный вес.Вес секции при межосевом расстоянии 500 мм будет варьироваться от 6 до 7,12 кг. Их потребуется от 6 до 14 на номер. Это позволяет рассчитать общую массу. Теперь вы можете представить, что к этому продукту нужно будет дотянуться сначала, а уже после того, как повесить на стену. Эту особенность можно назвать недостатком, который выражается в сложной установке.

Из минусов покупатели называют и хрупкость, что не самая приятная характеристика. При своей массивности описываемые изделия требуют осторожного обращения.Ведь при попадании они могут просто лопнуть. Хрупкость также указывает на не самое высокое рабочее давление, которое составляет 9 атмосфер. Что касается опрессовки, то она меняется в пределах от 15 до 16 атмосфер.

fB.ru.

Технические характеристики чугунных радиаторов MS-140-500

Чугунные радиаторы MS-140-500 задушили самые распространенные отопительные приборы, которыми комплектуются объекты промышленного и гражданского сектора.

Маркировка марки МС-140-500 расшифровывается следующим образом:

  • М - модернизированная;
  • C - стандартный;
  • 140 - глубина (расстояние от передней до задней кромки) радиатора, мм;
  • 500 - расстояние между осями (центрами отверстий), мм.

Иногда к маркировке радиатора добавляют этикетку. Тогда это выглядит так - МС-140-500-0.9.

Материалы и характеристики радиаторов чугунных MS-140-500

Секции радиаторов отливаются из серого чугуна по 10 ГОСТ 1412-85. Соединение радиаторных секций осуществляется с помощью радиаторного ниппеля, снабженного трубной резьбой по ГОСТ 6357-81.

Для стягивания секций радиатора на ниппеле с противоположных концов имеется левая и правая резьба.Материал, из которого изготовлен ниппель - литейный чугун КЧ40-6-ф-ф ГОСТ 1215-79, 08 кп или 08 ПС ГОСТ 1050-2013.

Ниппель устанавливается между секциями. Его вращение осуществляется с помощью ключа с прямым наконечником. Благодаря тому, что на ниппель нанесена разнонаправленная резьба, участки стянуты между собой. Доступ к нему осуществляется через открытое отверстие радиатора.

Герметизация полученного компаунда осуществляется с помощью кольцевой прокладки.Укладочный материал - термостойкая резина ИТП или ИТК, соответствующая ТУ 38 105376-82, или кольцо 9833-73 / 18829-73.

При отсутствии возможности установить резиновую прокладку допускается герметизация стыков с помощью пакета. Пропитка Паклы производится Суриковым или Олифой. Конец радиаторной батареи закрыт пробкой из серого чугуна по образцу 10 ГОСТ 1412-85.

Таблица 1. Технические характеристики радиаторов МС-140-500
Производитель / Характеристики Минский завод теплового оборудования ОАО «Сантехлит», Брянская область Нижний Магильский котельно-радиаторный завод Декартес ООО Новосибирск (Россия ) Луганский литейно-механический завод (Украина)
Маркировка MS-140-500 MS-140-500-0.9 MS-140-M2-500 MS 140/500 MS-140-M4-500-0.9
Высота, мм. 588 590 580 588 588
Ширина, мм. 108 98 90 93 98
Глубина, мм. 140
Масса, кг. 7,12 6,25 6,25 7,1 6,74
Расстояние между центрами отверстий, мм 500
Размер проходного отверстия, дюймы 5/4
Объем воды в секции, л 1,45 1,45 1,4 1,45 1,33
Количество каналов в секции 2
Допустимая температура охлаждающей жидкости, град. 130
Величина теплоотдачи участков, Вт (Т = 70 градусов) 185 160 160 160 184
Площадь утепления 1 секция кв.м. 0,244
Допустимая кислотность теплоносителя, pH 6–9
Давление испытания, МПа 1,5 1,5 1,8 1,5 1,6
Давление рабочее, МПа 0,9 0,9 1,2 0,9 0,9

Эти модели могут использоваться практически с любым типом охлаждающей жидкости, соответствующей допустимым нормам кислотности.

Преимущества чугунных радиаторов

Высокая коррозионная стойкость и незаметность к качеству теплоносителя позволяет использовать чугунные радиаторы марки МС-140-500 в зданиях любых этажей и с любой системой отопления, в том числе автономной. -или.

Это также способствует высокой прочности радиаторов, что дает им возможность легко переносить гидравлические удары, характерные для центрального отопления. В связи с тем, что серый чугун достаточно хрупкий, изделия необходимо тщательно защищать от возможных ударов и падений.

Большой внутренний объем секций, широкий проход каналов способствует низкому гидравлическому сопротивлению и снижению вероятности появления засоров, облегчает мытье нагревательного устройства.

Комплект радиаторной конструкции позволяет собрать отопительный прибор, точно рассчитанный на обогрев конкретного помещения. Как правило, производители устанавливают на чугунные радиаторы небольшой гарантийный срок - от 3 до 5 лет. Тем не менее средний срок их эксплуатации составляет 40-50 лет.

Технические характеристики описываемых радиаторов разных производителей немного отличаются. Несмотря на разного рода отклонения, все их параметры находятся в пределах ГОСТ 31311-2005 и технических условий 4935-005-00288372-05. Покупатель в результате получает возможность выбрать отопительный прибор, более подходящий его индивидуальным требованиям, чем другие.

Пока комментариев нет

holodine.net.

Характеристики радиатора чугунный MS 140

Старые добрые чугунные батареи проверены несколько десятилетий.Они полностью справляются со своей основной задачей - обогревом квартиры или дома.

Часто владельцы нового жилья, приобретая новое жилье, предпочитают чугунные радиаторы вместо пластин или панелей из стали. Ниже мы рассмотрим основные преимущества и принципы работы и эксплуатации чугунного радиатора модели МС-140.

Плюсы и минусы чугунных радиаторов MS-140

Основным преимуществом этого типа аккумуляторов является долговечность и надежное качество исполнения.Средний срок службы устанавливаемых производителями составляет около 50 лет, на практике часто бывает и больше.

  • Возможность монтажа с любой системой отопления - несомненный плюс устройства, которое отличается неприхотливостью, например:
    • чугунный радиатор выдерживает большую шаровую нагрузку 10-12 атмосфер;
    • возможность работы при высокой температуре теплоносителя и высоком давлении в системе; №
    • за счет широких внутренних полостей и каналов снижается вероятность засорения и повышаются характеристики устойчивости к гидротрансформаторам;
  • Благодаря технологии литья конструкция не подвержена возможной коррозии.
  • Благодаря высокой теплоемкости устройство долго держит обогрев, что помогает нормально отапливать помещение.
  • Разборно-разборная конструкция позволяет устанавливать необходимое количество секций для любого помещения, а также при необходимости заменять.
  • Демократичная стоимость товара, позволяющая сэкономить семейный бюджет.

Также необходимо сказать о минусах данного изделия:

  • Хрупкость, а не пластичность и твердость материала способствуют возможности повреждения радиатора, плохо выдерживающего механические нагрузки.
  • Конструкция очень массивная и имеет большую массу, общий вес небольшого количества секций может превышать 60 кг.
  • Часто радиаторы с завода поставляются только со слоем грунтовки, а это значит, что изделие придется красить самостоятельно, что не совсем просто.
  • И еще один недостаток - некрасивый внешний вид.
Основные характеристики радиаторов МС-140

Обозначение буквенной части наименования устройства МС остается под вопросом, а цифры «140» обозначают глубину каждого сечения - 140 мм.Например, в названии MS-140-500 будет указано, что глубина секций составляет 140 мм., А расстояние до середины сцены составляет 500 мм.

Это один из самых распространенных вариантов установки радиаторов в квартирах.

Модели MS-140-300 использовались редко, в которых расстояние между серединой сцены отличается от предыдущей версии. Они используются при наличии невысоких подоконников и имеют меньшую теплоотдачу.

Для отливов используется серый чугун, для изготовления муфт-ниппелей используется ковровый чугун или сталь (08кп или 08шт).Благодаря наличию кольцевых прокладок сохраняется герметичность изделия.

Производство чугунных радиаторов производится в России и странах ближнего зарубежья, в основном их общетехнические стандарты.

Радиаторы чугунные производятся на Новосибирском заводе ООО «Декартес», Нижне-Тагильском котельно-радиаторном заводе и компании «Сантехлит» Брянской области. Также хорошие отзывы имеет продукция Минского завода отопительного оборудования и Луганского литейно-механического завода.

Установка радиатора отопления MS 140

Вначале следует собрать грамотное количество секций. Для понимания того, как разбирать и собирать чугунные радиаторы, необходимо понимать принципы соединения секций между собой.

Каждая секция имеет два резьбовых патрубка. Осевое расстояние между центрами указано в названии модели.

Соединение секций происходит с помощью ниппелей. Обязательно между секциями должна быть прокладка.

Внутренняя плоскость цилиндрических ниппелей имеет специальные наплывы, которые создают соединение с пазами монтажного ключа.

Машинка желательно в удобном просторном месте.

  1. Прокладки надеваются на ниппель, они должны быть по центру. Расположение секций должно быть соосно, что необходимо проверить - при правильной установке резьба будет загрязнена.
  2. С помощью монтажного ключа необходимое количество секций собирают между собой.Контакт должен быть плотным, без перекосов и дефектов. Это не совсем солидный вид и приличный возраст, конструкция чугунных аккумуляторов точно не потеряет своей популярности в ближайшие годы, благодаря своим прочностным характеристикам и длительной эксплуатации.
  3. Сравнение отопительных котлов на разных видах топлива

    Система отопления с принудительной циркуляцией

Радиаторы чугунные MS-140-500 До недавнего времени наиболее распространенными отопительными приборами комплектовались объекты промышленного и гражданского сектора.

Маркировка Mc-140-500 расшифровывается следующим образом:

  • М - модернизированный;
  • C - стандартный;
  • 140 - глубина (расстояние от передней до задней кромки) радиатора, мм;
  • 500 - расстояние между осями (центрами отверстий), мм.

Иногда добавляют к маркировке значение рабочего давления радиатора . Тогда это выглядит так - МС-140-500-0.9.

Секции радиатора отлиты из серого чугуна сч 10 ГОСТ 1412-85 .Соединение радиаторных секций осуществляется с помощью радиаторного ниппеля, снабженного трубной резьбой по ГОСТ 6357-81.

Для затяжки секций радиатора На ниппеле с противоположных концов левая и правая резьба. Материал, из которого изготовлен ниппель - литейный чугун КЧ40-6-ф-ф ГОСТ 1215-79, 08 кп или 08 ПС ГОСТ 1050-2013.

Ниппель устанавливается между секциями . Его вращение осуществляется с помощью ключа с прямым наконечником. Благодаря тому, что на ниппель нанесена разнонаправленная резьба, участки стянуты между собой.Доступ к нему осуществляется через открытое отверстие радиатора.

Уплотнение Полученное соединение осуществляется с помощью кольцевой прокладки. Укладочный материал - термостойкая резина ИТП или ИТК, соответствующая ТУ 38 105376-82, или кольцо 9833-73 / 18829-73.

При отсутствии возможности установить резиновую прокладку допускается герметизация стыков с помощью пакета. Пропитка Паклы производится Суриковым или Олифой. Конец радиаторной батареи Закрытый трубкой из серого чугуна Крепление 10 ГОСТ 1412-85.

Таблица 1 . Технические характеристики радиаторов МС-140-500 902 21 588 902 21 588 902 21 588
Производитель / Характеристики Минский завод теплового оборудования ООО «Сантехлит», Брянская область Нижний Магильский котельно-радиаторный завод Декартес ООО Новосибирск (Россия) Луганский литейно-механический завод (Украина)
Маркировка МС-140-500 МС-140-500-0.9 МС-140-М2-500 МС 140/500 МС-140-М4-500-0.9
Высота, мм. 590 580
Ширина, мм. 108 98 90 93 98
Глубина, мм. 140
Масса, кг. 7,12 6,25 6,25 7,1 6,74
Расстояние между центрами отверстий, мм 500
Размер проходного отверстия, дюймы 5/4
Объем воды в секции, л 1,45 1,45 1,4 1,45 1,33
Количество каналов в секции 2
Допустимая температура охлаждающей жидкости, град. 130
Величина теплоотдачи участков, Вт (Т = 70 градусов) 185 160 160 160 184
Площадь утепления 1 секция кв.м. 0,244
Допустимая кислотность теплоносителя, pH 6–9
Давление испытания, МПа 1,5 1,5 1,8 1,5 1,6
Давление рабочее, МПа 0,9 0,9 1,2 0,9 0,9

Эти модели применимы практически. с любым типом теплоносителя , соответствующим допустимым нормам кислотности.

Преимущества чугунных радиаторов

Высокая коррозионная стойкость А незаметность в качестве теплоносителя дает возможность использовать чугунные радиаторы радиаторов МС-140-500 в зданиях любых этажей и с любой системой отопления, в том числе и с самотонами.

Также способствует высокопрочным радиаторам , что дает им возможность легко переносить гидравлические удары, характерные для центрального отопления.В связи с тем, что серый чугун достаточно хрупкий, изделия необходимо тщательно защищать от возможных ударов и падений.

Большие внутренние секции Широкие проходные сечения каналов способствуют низкому гидравлическому сопротивлению и уменьшают вероятность появления засоров, облегчают мытье нагревательного устройства.

Комплект радиаторной конструкции позволяет собрать отопительный прибор, точно рассчитанный на обогрев конкретного помещения.Как правило, производители устанавливают на чугунные радиаторы небольшой гарантийный срок - от 3 до 5 лет. Тем не менее средний срок их эксплуатации составляет лет, 40-50 лет .

Технические характеристики описываемых радиаторов разных производителей немного отличаются. Несмотря на разного рода отклонения, все их параметры находятся в пределах ГОСТ 31311-2005 и технических условий 4935-005-00288372-05. Покупатель в результате получает возможность выбрать отопительный прибор, более подходящий под его индивидуальные требования , чем другие.

Сегодня широкую популярность получил чугунный радиатор MS 140, цена на него доступна каждому!

Подробно рассмотрим технические характеристики чугунного радиатора МС 140м, его виды, стоимость, а также как подобрать количество секций для конкретного помещения.

Радиатор отопления Чугун MS 140 производится в Украине, Беларуси и России. Высокая практичность и исключительная надежность таких аккумуляторов проверена десятилетиями. Так, по статистике, проведенной за 7 лет в области маркетинга, данный вид отопительных приборов остается распространенным на российском рынке и в Dynam.Несмотря на то, что технология его производства уже не Нова, чугунные радиаторы МС 140,500 и других серий до сих пор являются источниками тепла в сотнях тысяч многоквартирных домов по всей России.

Литая аккумуляторная батарея МС-140 - альтернатива современным нагревательным приборам

Основой для литья радиатора из чугуна МС 140м 500 и других моделей является серый высококачественный чугун. Он содержит несколько модифицированных примесей, которые сглаживают воздействие агрессивной среды: защищают от механического воздействия и коррозии, а также увеличивают срок эксплуатации.

Сегодня, конечно, конструкция таких радиаторов изменилась и приобрела довольно современный вид. Лицевая поверхность выполнена ровной и возможно разнообразного цветового исполнения.

Современный чугунный радиатор МС-140

По техническим показателям аккумуляторы МС-140 не уступают лучшим импортным моделям: их рабочее давление от 9 до 11 атмосфер, а при испытании - 18 атм.

Из расчета 1 секции максимальная теплоотдача отопительных приборов из чугуна МС-140 составляет 175 Вт.

Выбирать модель чугунного аккумулятора нужно в зависимости от количества секций в таком соотношении: мощностью этого радиатора отапливается помещение площадью 10 квадратных метров. м.


Схема чугунного нагревательного устройства МС-140

А произвести расчет веса чугунного нагревательного устройства марки МС-140 можно, зная вес одной секции радиатора. Среднее значение принято считать 6, 15 кг.

Площадь обогрева такой батареи напрямую зависит от количества секций радиатора.

Размеры нагревательного чугунного устройства МС-140 Исчерпано с:

  1. Разделы.
  2. Объем.
  3. Страны-производители.

Аккумулятор чугунный МС-140 белорусского производства

Перед тем, как отправиться в магазин, рекомендуется получить консультацию специалиста о количестве секций, которое потребуется для создания максимально комфортного температурного режима во всем помещении. Конечно, есть альтернатива - самостоятельно изготавливать чугун МС 140 500 и других серий.Как правильно выполнить позже.

Секция радиатора чугунного МС 140 и как ее выбрать

Чугунные батареи отопления торговой марки МС-140 различаются количеством секций. Выпускаются в 4-х, 7-ми и 10-ти секционном исполнении.


Аккумуляторная батарея МС-140 в разрезе

Разное количество секций радиатора позволяет применять чугунные батареи отопления в помещениях с разной площадью. Основным преимуществом чугунных радиаторов MS 140m является их стойкость к химическому воздействию и длительный срок службы, который может достигать ста лет.

Подсчет секций радиатора из чугуна MS 14

Количество секций напрямую зависит от формы отапливаемого помещения. Здесь, прежде всего, есть основной показатель, но есть и другие важные факторы, такие как пол, зональность, размер ниши, высота потолков, количество окон и остеклений. Так, если в комнате несколько окон, рекомендуется под каждым установить батареи, что значительно снизит теплопотери. Ниже приводится инструкция по подсчету.


Радиатор МС-140 с 4 секциями

Совет! Для угловых комнат лучше выбрать более мощные батареи и разместить несколько дополнительных секций - не более двух. Это связано с дополнительными тепловыми потерями, которые могут повлиять на комфорт пользователей.

Рассмотрим довольно простую формулу расчета необходимого количества секций чугунного радиатора MS 14 для помещения, в котором высота потолков не более 3 м, а собственная площадь - 50 квадратных метров. М:

Чтобы посчитать нужное количество секций для такого помещения, потребуется площадь помещения умножить на 100 Вт.А после - разделить теплоотдачу 1 секции на мощность.

10-секционный радиатор
МС-140 - классическая модель

Совет! Если после подсчета получилось дробное число - лучше округлить в большую сторону, чтобы обеспечить небольшой запас тепловой мощности.

Подробная инструкция - также на нашем сайте.

Если у вас нет батарей отопления, не спешите расстраиваться, от неприятного шума можно избавиться. Как именно - посмотрим.

Радиатор чугунный МС 140м: его разновидности

Столько времени, чтобы удержаться «на плаву», компаниям, производящим радиаторы МС-140, пришлось пополнить линейку выпускаемой продукции.И в результате эти системы отопления возникли на внутреннем рынке радиаторов чугунных :



Нагревательные чугунные приборы серии МС-140 98

Радиатор чугунный МС 140: цена теперь дешевле!

Поскольку чугунные нагревательные приборы МС-140 пользуются большим спросом у населения нашей страны, то покупать их можно даже на всем постсоветском пространстве. Итак, средняя цена чугунной батареи на 7 секций - 400 рублей.

Однако, в зависимости от города, она может составлять от 320 руб.до 600 руб. Кроме того, не следует забывать, что помимо самого приобретения отопительного оборудования многие магазины предоставляют такую ​​услугу, как доставка. Его стоимость необходимо уточнять непосредственно в магазине, в котором приобретается чугунный радиатор MS 140м 500 или другие модели.

Существует множество моделей конвекторов и радиаторов отопления, которые занимают лидирующие позиции среди аналоговых решений. Однако чугунные батареи все же не теряют своей популярности, это связано с рядом положительных качеств.Сегодня многие владельцы частных домов и квартир отдают предпочтение именно таким устройствам.

Основные характеристики

МС-140М-500 - Радиатор чугунный, характеристики которого необходимо внимательно изучить перед покупкой товара. Данное оборудование представляет собой устройство конвекционного типа, имеющее сечения эллиптической или круглой формы. Радиатор пропускает в помещение примерно 25% теплового потока, передаваемого теплоносителем. Остальные 75% передаются конвекцией.

В продаже сегодня можно встретить секционные чугунные радиаторы, строительная глубина которых составляет 90 и 140 мм.Если мы говорим о марке МС-140М, то можно сказать, что расстояние между секциями составляет 300 или 500 мм. Одна секция имеет поверхность теплопередачи, которая составляет 0,208 м 2. Одна секция вмещает 1,45 литра и весит 6,7 кг.

МС-140М-500 - Радиатор чугунный, характеристики которого могут быть вам полезны, - это оборудование, удельная металлоемкость которого составляет 42 кг / кВт. Специалистов иногда больше интересует линейный термический отвод потока, он составляет 1,48 кВт / м. Одна секция имеет мощность 160 Вт.Для России такие устройства сегодня являются традиционными. Их главное преимущество - возможность использования в открытых системах.

Основные преимущества

Чугунные радиаторы, цена которых является одним из преимуществ, изобретались довольно давно, но по сей день продолжают оставаться популярными, что обусловлено оперативностью работы и актуальным качеством. характеристики. К тому же лучшего варианта в этой линейке придумано не было.

Но любое устройство, как и чугунный аккумулятор, имеет свои достоинства и недостатки, о которых мы поговорим ниже.Среди достоинств можно выделить:

  • безусловную надежность;
  • высокая теплоемкость;
  • возможность использования в условиях автономных и центральных систем отопления.

Если вы хотите выбрать действительно качественное и долговечное устройство, вам следует предпочесть МС-140М-500 - чугунный радиатор, характеристики которого вы могли прочитать выше. Он готов прослужить более 50 лет, это такой срок, который производители ставят на эксплуатацию этого устройства.Если правильно ухаживать за агрегатом, он прослужит намного дольше.

Отдавайте предпочтение информационным радиаторам еще и потому, что у чугуна высокая теплоемкость. Эта особенность важна, когда после отключения есть необходимость в течение длительного времени удерживать тепло внутри помещения. Эти устройства готовы выдерживать давление до 9-12 атмосфер, что актуально для приборов, работающих в условиях систем центрального отопления, где часты наводнения, способные нарушить целостность батарей с тонкими стенками.Именно поэтому чугунный вариант так распространен в квартирах многоэтажных домов.

При правильной сборке чугунный радиатор легко выдержит температуру воды до 130 ° С. При этом охлаждающая жидкость может быть любого качества. МС-140М-500 - чугунный радиатор, характеристики которого необходимо изучить перед покупкой товара, имеет достаточно широкие внутренние каналы, которые редко забиваются. Эта особенность позволяет исключить выход из строя секций при гидроударах.

Почему все же стоит выбрать чугунный аккумулятор

Нагревательные устройства из чугуна обеспечивают радиационный нагрев, что отличает их от стальных и алюминиевых устройств. Тепло распространяется на окружающую среду инфракрасным излучением. Предметы начинают передавать тепло в воздушное пространство, выступая в качестве дополнительных источников тепла.

При необходимости такие устройства можно разобрать, когда нужно установить устройство на нужную тепловую мощность. При необходимости разрезы можно дополнить или убрать, а также очистить внутренние стены.Еще одно преимущество - доступная стоимость, которая варьируется от 400 до 500 рублей. Как известно, цена - это фактор, который иногда влияет на окончательный выбор потребителя. Если вы еще не определились, какой радиатор, необходимо уточнить тот факт, что некоторые положительные качества иногда могут выглядеть как недостатки. О них и пойдет речь ниже.

Недостатки чугунных радиаторов

Чугунные радиаторы, цена которых указана выше, как известно, имеют широкие каналы, требующие большого количества теплоносителя.Это говорит о том, что на работу системы будет израсходовано огромное количество топлива, что повлечет за собой повышенные затраты.

Тепловую инерцию тоже не всегда можно назвать плюсом. Батареи долгое время после отключения продолжают отдавать тепло, однако при включении он будет греться, они будут достаточно долго. Это может вызвать безостановочную работу котла, что повлечет за собой дополнительные расходы на топливо.

Производители чугунных радиаторов

Заслуживает внимания радиатор чугунный МС-140М-500.Производитель данного товара предлагает такие устройства к продаже. Например, «Нижнетагильский котельно-радиаторный завод» находится в России. А вот «Минский завод отопительного оборудования» - в Белоруссии. Если вы предпочитаете продукцию украинского производства, то можете выбрать радиаторы Луганского литейно-механического завода. Чугунные радиаторы российского производства предлагают еще две организации - это «Сантехлит» и «Декартес».

Заключение

Если вы хотите выбрать наиболее эффективное оборудование с точки зрения теплоотдачи, необходимо отдать предпочтение устройству, имеющему ребра.Такие агрегаты имеют дополнительные ребра, расположенные между двумя вертикальными каналами.

Нагреваются и резко повышают активный теплообмен. Радиатор чугунный МС-140М-500 7 секций как раз пример такого устройства. Мощность этого аккумулятора будет выше, чем у классического варианта, и может достигать 195 Вт.

Литые радиаторы с маркировкой МС-140-500 ОАО «МЗОО» производства Республики Беларусь. Радиаторы отопления чугунные монтируются в системах отопления жилых и загородных домов, офисных и производственных помещений.Здесь вы можете купить чугунные радиаторы MS 140 500 оптом и в розницу. ГОСТ 31311-2005.

Аккумуляторы чугунные двухканальные серии МС-140 М производства Минского завода теплового оборудования предназначены для использования в системах водяного отопления жилых, административных и общественных зданий. Работа на воде, не требующая специальной подготовки.

Характеристики

Производитель МЗОО (Минск)
Материал Чугун
Количество секций 7
единица измерения пК
Гарантийный срок 3 года
Не меньше жизни 50 лет
Нагреватель. 160 Вт.
Рабочее давление 0,9 МПа (9 атм)
Испытательное давление 1,5 МПа (15 атм)
Температура охлаждающей жидкости до 130 0 с
Диаметр входного отверстия 1 1/4 дюйма
Дистанция брони 500 мм
Высота 588 мм
Ширина 108 мм
Глубина 140 мм
Объем 1.45 л.
Секция секция 7,12 кг

Чугунные радиаторы отопления MS 140 Технические характеристики

Радиатор состоит из отдельных чугунных секций, собранных на ниппелях (резьба ниппельного отверстия G 1¼˝) с помощью плоских резиновых прокладок из жаропрочной качественной резины, что обеспечивает надежную герметичность. Устройство комплектуется двумя глухими (с левой резьбой) и двумя проходными (с правой резьбой) заглушками с резьбовыми отверстиями в них (размер резьбы G ½˝ или G ¾˝ и расположение пробок оговаривается при заказ).

Чугунный радиатор MS 140 изготовлен из легкого чугуна MC 10 с пластинчатым графитом, ниппели - из высокопрочного чугуна ферритного класса KC 30-6-F. Наружная поверхность аккумулятора покрыта грунтовкой «Юникор РБ». Прочность и высокая коррозионная стойкость чугуна как конструкционного материала обеспечивает длительную эксплуатацию отопительных приборов (не менее 40 лет для жилых помещений и 35 лет для общественных). Увеличенное сечение водяных каналов значительно продлевает срок службы радиатора при отложении накипи.При выходе из строя одной или нескольких деталей их легко заменить.

MS 140 500.

Радиаторы MS 140 м Предназначены для работы при максимальной температуре теплоносителя 130 ºС и рабочем избыточном давлении до 9 атм. Прочностные характеристики устройств гарантированы испытательным давлением не менее 15 атм. Большая теплоемкость позволяет отапливать помещение при относительно невысоких температурах теплоносителя.

Эти обогреватели при желании можно подвесить на стене с помощью кронштейнов на планке или установить на полу на специальных стойках.

MS радиатор 140500 Цена

Радиатор чугунный МС-140 500 7 секций, купить по низкой цене в нашей компании Теплодома-МСК

вес одной секции. Характеристики, особенности и вес чугунного аккумулятора

Если говорить о покупке и установке чугунных обогревателей, то самое первое объединение - это тяжелый советский радиатор и все трудности перемещения и установки, которые с этим связаны. На самом деле разновидностей этих устройств очень много, масса их колеблется в широких пределах.Наша цель - донести, сколько весит чугунная аккумуляторная секция различной конфигурации и как решать проблемы, связанные с ней.

Батарейки Classic

Действительно, 1 секция классической советской батареи МС 140, доступной по сей день, имеет немалую массу - 7,12 кг. Если учесть, что объем одной секции чугунной батареи MS 140 составляет 1,5 литра воды, то общая масса составит 8,62 кг. Зная, что тепловая мощность каждой секции примерно равна 170 Вт, то для размещения средней площади 20 м2 потребуется 12 таких секций, это будет 85.4 кг по весу, а вместе с водой - 103,4 кг.

Можно сказать, что необязательно ставить одно большое устройство, можно разделить его на два, и вы правы. Тем не менее вес нетто старых чугунных аккумуляторов тогда составит 43 кг. , что по правилам охраны труда не разрешается поднимать одному человеку, потребуется помощник.

Вторая проблема в том, что классические радиаторы предназначены только для настенного монтажа, а подавляющее большинство современных домов строится из пористых материалов, в лучшем случае из пенобетона или пенобетона, в худшем - из СИП-панелей, заполненных пеной.Такие стены потребуют специального крепления для чугунных радиаторов сложной конструкции с фиксацией во многих точках, что вам вряд ли понравится.

Радиаторы отопления современные чугунные

Для настенного монтажа представлены новые изделия из серого чугуна различных производителей, масса которых намного меньше, чем у традиционного MS 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики следующие: вес 1 секции 3,8 кг, водоемкость 0.8 л, всего 4,6 кг. При доступном тепловом потоке 140 Вт нам потребуется 14 шт. Для нашей комнаты площадью 20 м2, которая вместе с водой будет весить 64,4 кг. Этот показатель на 40% меньше, чем у MC 140, и разделив его на 2 части (по 32 кг каждый прибор), становится понятно, что чугунные радиаторы отопления можно устанавливать на пористые бетонные стены без особых дополнительных идей.
Еще более легкий дизайн предлагает российский производитель отопительных приборов под торговой маркой EXEMET - модель MODERN.

Здесь одна секция радиатора весит всего 3 штуки.2 кг с теплопередачей 93 Вт; В помещении площадью 20 м2 необходимо 22 секции общим весом 70,4 кг. Этот показатель тоже неплохой, особенно если учесть, что компания производит эти аккумуляторы с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как старинный чугунный аккумулятор, вес которого даже больше советского MS 140, а в отдельных случаях достигает 14 кг. Эти обогреватели выглядят как старые, установленные в особняках и усадьбах в далеком 19 веке.

Модель EXEMET FIDELIA, показанная на рисунке, имеет вес 12 кг при теплопередаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным - 154 кг. Но, как видно на изображении, здесь вопрос с установкой решается иначе: первая и последняя секции имеют ножки для размещения обогревателя на полу.

Заключение

На сегодняшний день подобрать чугунный нагревательный прибор можно для различных условий монтажа, в том числе и по весу.Благодаря напольному монтажу слишком тяжелые винтажные батареи даже не нуждаются в кронштейнах для крепления, разве что в качестве дополнительной фиксации к стене.

В классическом секционном радиаторе вес 1 элемента составляет 7,5 кг, то есть стандартная конструкция из 7 элементов будет весить более 50 кг.

Классический чугунный радиатор

С этим есть две проблемы. :

  • надежный настенный монтаж сложно смонтировать, если стены выполнены из пористых легких блоков или представляют собой каркасную конструкцию - потребуется установка отопительного прибора на полу;
  • переносить аккумулятор вместе и очень осторожно, так как от ударов в хрупком чугуне возникают микротрещины, расширяющиеся под действием нагретого теплоносителя - со временем это провоцирует разгерметизацию нагревательного устройства.

Преимущества чугуна

Если не брать во внимание, сколько весит чугунный аккумулятор, можно отметить целый ряд преимуществ нагревательных приборов этого типа , которые включают:

  • устойчивость к коррозии;
  • устойчивость к химически агрессивным средам - ​​материал нетребователен к характеристикам теплоносителя;
  • прочность;
  • высокие показатели теплового излучения - чем больше количество секций, тем выше теплоотдача нагревательного устройства.

Внешний вид стандартных чугунных аккумуляторов прост и лаконичен, но сегодня производители предлагают антикварные радиаторы. К достоинствам таких моделей можно отнести стильный и респектабельный внешний вид.


Различные варианты радиаторов

Технические характеристики

Мощность нагревательного устройства является показателем его тепловой эффективности. При расчете системы отопления учитывается потребность дома в тепле. Важно знать мощность 1 секции чугунного радиатора, чтобы определить размер батарей для каждого отапливаемого помещения.Неправильные расчеты приводят к тому, что помещение не будет качественно прогреться или наоборот - часто придется его проветривать, отводя лишнее тепло.

Обычный стандартный чугунный радиатор имеет мощность 1 Вт 170 Вт. Чугунные батареи выдерживают нагрев выше 100 ° С и успешно работают при рабочем давлении 9 атм. Это позволяет использовать изделия данного типа в составе центральных и автономных тепловых сетей.

Современные модели

Производители предлагают легкие серые чугунные батареи.Если вес 1 звена советского радиатора MC140 составляет 7,12 кг, то 1 секция модели Viadrus STYL 500 чешского производства весит 3,8 кг, а ее внутренний объем составляет 0,8 литра. Это значит, что чешский радиатор из 10 звеньев, залитый охлаждающей жидкостью, будет иметь массу (3,8 + 0,8) × 10 = 46 кг. Это на 40% меньше массы заправленного аккумулятора MC 140, состоящего из аналогичного количества ячеек.

Обогреватели из легкого чугуна также производятся в России. Под брендом EXEMET доступны батареи MODERN, 1 секция которых весит 3 штуки.3, а его внутренний объем составляет 0,6 литра. Эти трубчатые чугунные радиаторы характеризуются относительно низкой теплоотдачей, что требует увеличения количества звеньев. Обогреватели предназначены для наружной установки.

Винтажные чугунные радиаторы становятся все более популярными. Это напольные модели, изготовленные по технологии художественного литья. За счет объемных сложных рисунков значительно увеличивается вес чугунной секции радиатора, он достигает 12 и более килограммов.


Старинный чугунный напольный радиатор

Срок службы

В дореволюционных домах чугунные радиаторы установлены более 100 лет назад. Современные отопительные приборы из этого материала также рассчитаны на десятилетия безремонтной эксплуатации.

Долговечность объясняется прочностью чугуна, устойчивостью к нагреванию и давлению. Чугунные обогреватели не ржавеют в период, когда теплоноситель слит из сети, а внутренняя поверхность аккумуляторов контактирует с воздухом.

Размеры

Вес чугунной секции радиатора зависит от ее высоты, конфигурации и толщины стенок.

Производители предлагают модели с разными характеристиками. :

  • Глубина батареи стандартно от 70 до 140 мм;
  • ширина звена варьируется от 35 до 93 мм;
  • объем секции - от 0,45 до 1,5 л в зависимости от размера;
  • высота ТЭНа стандартная 370-588 мм;
  • межосевое расстояние - 350 или 500 мм.

Классические аккумуляторы: основные параметры

Классическим считается советский аккумулятор MC140 со следующими параметрами:

  • высота 388/588 мм;
  • глубина 140 мм;
  • ширина 93 мм;
  • объем одного звена высотой 588 мм - 1,5 л;
  • вес одного звена высотой 588 мм составляет 7,12 кг.

Зная, сколько весит одна секция радиатора и ее объем, можно рассчитать массу отопительного прибора MC140, заполненного теплоносителем.Общая масса заправленной секции составит 8,62 кг, батарея из 10 звеньев будет весить около 86 кг.


Широкий выбор разнообразных стилей батарей

Основные расчеты

При проектировании системы отопления необходимо рассчитать вес радиатора и необходимое количество секций в батареях. В основе расчетов лежит мощность одной секции каменки (для классического чугунного изделия 170 Вт) и тепловой расчет помещения.

Для расчета необходимого количества секций и общего веса чугунного радиатора необходимо учитывать площадь и теплопотери помещения, которые зависят от характеристик материалов, из которых возведены стены, наличие утеплителя.Также необходимо обращать внимание на количество окон и тип оконных систем.

Для панельного дома оптимальный тепловой поток составляет 0,041 кВт / м 3, для кирпичного - 0,034 кВт / м 3, для зданий с утепленными стенами (независимо от материала, из которого они построены) - 0,02 кВт / м 3.

Учитывая значительный вес одной секции чугунной батареи, количество звеньев в стандартном радиаторе колеблется от 4 до 10. В большом помещении удобнее установить два-три отопительных прибора по 4-5 штук. секций вместо установки одного сверхтяжелого радиатора с более чем 10 звеньями.

Следовательно

Для правильного выбора принципа крепления необходимо узнать, сколько весит чугунный аккумуляторный отсек, заполненный охлаждающей жидкостью. Для чугунных нагревательных приборов важно выбрать подходящее количество кронштейнов для настенного монтажа. Если стены выполнены из пористых блоков или дом построен из SIP-панелей, количество точек крепления увеличивается, чтобы более равномерно распределять нагрузку.

Правильный расчет радиаторов и надежный монтаж - залог бесперебойной работы системы отопления.

Чугунные батареи существуют уже более века. И сегодня этот вид радиатора отопления продолжает обогревать жилые дома, ничуть не уступая более современным компактным конвекторам и алюминиевым аналогам.

Преимущества чугуна

Чугун имеет ряд неоспоримых преимуществ. Он прочен, устойчив к коррозии, обладает высокой теплоэффективностью. Чугунные батареи в стиле ретро поражают своей красотой. Да и современные обычные чугунные батареи выглядят очень привлекательно, выгодно отличаясь эффектным дизайном.

У чугунных аккумуляторов есть один недостаток - их вес. Сколько весит чугунная батарея, можно понять, если учесть, что вес одной только секции колеблется от 7 до 7,5 кг. Среди современных разработок есть более легкие модификации. У них вес секции всего 5,7 кг.

Особенности монтажа чугунных аккумуляторов

Поскольку установка производится на стены и перегородки, и они часто сделаны из хрупкого материала, важно точно знать, сколько весит одна секция чугунной батареи.Это необходимо для того, чтобы рассчитать общий вес груза. Если выяснится, что расчетная нагрузка выше нормы, то от этой установки придется отказаться полностью, либо потребуется сделать специальные крепления, чтобы батарея не пробила стену, либо установить батарею отопления на пол. .

Обычно стандартные чугунные батареи состоят из нескольких секций - секционных элементов. Как правило, их количество колеблется от 4 до 10. Но иногда встречаются и батарейки с 20 и более секциями.Но использовать такие громоздкие радиаторы неудобно, поэтому на практике обычно устанавливают несколько батарей, по 5-7 секций в каждой. Обычно размеры современной секции чугунной батареи составляют 140 х 500 мм. Рассчитать массу всей батареи легко, зная точный вес одной секции.

Например, нужно определить сколько весит аккумулятор. Чугунная секция весит 7,5 кг. Следовательно, набор из семи секций будет весить 49-52,5 кг. Такая же батарея, но из десяти секций, получится весить около 75 кг.Необходимо учитывать, что это вес аккумулятора без учета веса охлаждающей жидкости.

Средний объем одной секции чугунной батареи составляет около 1,5 литра жидкости. Есть более экономичные модели, объемом от 1 литра. Решая, сколько весит старый чугунный аккумулятор, нужно знать, что в старых чугунных аккумуляторах объем жидкости достигал 1,7 литра на секцию. Поэтому после запуска системы вес устройств увеличивается.

Технические характеристики чугунных аккумуляторов

Чтобы правильно определить необходимое количество секций в источнике тепла, важно учитывать другие характеристики чугунных аккумуляторов. Главный показатель эффективности радиатора отопления - мощность. Если точно знать мощность одного радиатора, то несложно определить общий объем, который требуется для обеспечения жилья теплом.

Если неправильно рассчитать необходимое количество радиаторов отопления в помещении, появится излишняя сухость воздуха, а это не менее неприятно, чем недостаток тепла.Осевшая пыль будет нагреваться на радиаторах, из-за необходимости частой вентиляции увеличатся сквозняки.

Номинальная тепловая мощность одной секции чугунного радиатора обыкновенного исполнения - 160 Вт. При расчете размеров каждого установленного радиатора необходимо сначала узнать, сколько весит чугунный аккумулятор. 1 секция принята за стандарт. Затем нужно определить, каков тепловой поток у обогреваемого корпуса. Эта характеристика во многом зависит от того, из какого материала сделаны стены, какова изоляция дома, насколько профессионально установлены окна в здании.

Так, в панельных домах тепловой поток составляет около 0,041 кВт / м3. В кирпичных домах этот показатель уже составляет 0,034 кВт / м3. А при качественной теплоизоляции 0,02 кВт / м3. В последнем примере это не имеет значения, из чего сделаны стены.

Расчет необходимого количества секций в батареях

После определения, сколько весит чугунная батарея, необходимо рассчитать необходимое количество звеньев в радиаторе или количество устройств, которые необходимо установить в одном комната.Умножаем эту цифру, обозначающую объем помещения, на величину теплового потока помещения, делим полученную цифру на тепловой поток одной секции. Его величина составляет 0,160 кВт.

Полученную цифру нужно округлить до ближайшего целого - это и будет необходимое количество секций. Нет необходимости соединять все секции в один радиатор. Лучше распределить их по нескольким устройствам, устанавливая по одному под каждый оконный проем. Рассчитываем таким образом, сколько весит аккумулятор.Чугун намного больше весит, мы уже выяснили. Осталось определиться с местом для установки радиатора.

Размер оконного проема также влияет на выбираемое количество секций в установленном радиаторе. Чтобы использовать всю мощность обогревателя, его длина должна быть как минимум на 70-75% шире окна. При этом сам радиатор должен располагаться на расстоянии от 8 до 12 см от подоконника.

Размеры чугунного радиатора

Отдавая дань традициям, радиаторы выпускаются общепринятых размеров, что также обеспечивает эффективную работу и тепловую безопасность.Ширина одной секции обычно составляет от 30 до 60 сантиметров. Это связано с тем, что конкурирующие производители стремятся производить как можно более уникальную продукцию. Кроме того, разные модели могут иметь разные габаритные размеры. Типичные изделия обычно имеют глубину 92, 99 и 110 мм.

На сегодняшнем рынке можно найти множество модификаций конструкции. Высота чугунных батарей всегда больше межосевого расстояния и всегда может быть увеличена, если устройство планируется установить на полу.Площадь одной секции чугунной батареи около 0,25 кв. м

Срок службы чугуна

Чугунные радиаторы существуют уже несколько десятилетий, часто без ремонта. Поэтому, устанавливая такие обогреватели, можно не думать о замене аккумуляторов в ближайшие 20-25 лет. Давление, которое считается рабочим для чугунных аккумуляторов, составляет 9 атмосфер, это дает возможность устанавливать их как в автономных системах, так и в системах центрального отопления.

В дореволюционных домах такие батареи хорошо работают и по сей день.Но они были отлиты более 100 лет назад.

Между прочим, чугунные аккумуляторы спокойно переносят летний слив теплоносителя и не теряют своих свойств до следующего отопительного сезона.

Зная технические характеристики и сколько весит чугунная батарея, из соображений практичности лучше доверить расчет и установку специалистам, чем пытаться выполнить работу самостоятельно. Тогда вам не нужно расстраиваться из-за совершенных ошибок.

Для расчета системы отопления нужно учитывать множество различных параметров. Один из них - это вес отопительных приборов. Например, вы хотите установить классический чугунный радиатор, который состоит из 4-10 секций. Чтобы рассчитать массу всей отопительной системы, необходимо сначала произвести расчет применительно к одной чугунной батарее, что обеспечит надежность ее монтажа.

Вес одной чугунной аккумуляторной секции

О чугунных батареях

Чугунный радиатор радиатора относится к классике жанра.Он используется более 100 лет, и ни одна современная модель пока не способна полностью вытеснить его с рынка. Чугунные радиаторы востребованы благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

  1. Коррозионная стойкость,
  2. Длительный срок службы
  3. Нетребовательна к качеству охлаждающей жидкости,
  4. Отличная теплопередача
  5. Нетребовательна в применении.

Не может быть так гладко и два недостатка все еще локализованы.

  • Один лежит в массе . Сколько весит чугунный аккумуляторный отсек? Вес 1 секции чугунного радиатора примерно 7,5 кг. Благодаря простым выводам можно сделать вывод, что стандартная батарея из 7 секций будет весить 52,5 кг. Для обеспечения комфортной температуры в помещении одной секции нагревательного элемента обычно не хватает. Исходя из этих обстоятельств, осознавая надежность конструкции, необходимо продумать способы крепления элементов радиатора к стене.Сделаем пример расчета. Советская модель MS 140, которая до сих пор присутствует на рынке, имеет немалую массу - 7,12 кг. Объем одной секции - 1,5 литра воды; общая масса 8,62 кг. Тепловая мощность в этом случае составляет примерно 170 Вт. Сколько секций нужно для обогрева помещения площадью 20 м2? Если необходимо отапливать комнату площадью 20 м2, то потребуется 12 секций, тогда масса будет 85,4 кг, плюс вода - 103,4 кг.
  • Вторым минусом чугуна является его хрупкость .Поэтому, чтобы осуществить перенос изделия с большой массой и его закрепление, необходимо производить с ним все манипуляции с максимальной осторожностью, не допуская малейших ударов во избежание невидимых глазу микротрещин. Поскольку в процессе работы при неизбежном повышении давления в тепловой сети образовавшиеся трещины начнут увеличиваться, что приведет к протечкам радиатора.

Основные характеристики классического радиатора

Стандартный чугунный аккумулятор состоит из 4-10 отдельных секций.Его размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на трудности, возникающие при установке тяжелого чугунного радиатора отопления, это не считается основной проблемой. Основная задача - выполнить правильную установку аккумулятора. Для его реализации недостаточно знать только массу изделия, необходимо учитывать следующие моменты:

  • Расстояние между осями.Стандартные модели могут иметь размер 350 или 500 мм. Аккумуляторы большой высоты характеризуются пропорциональными размерами между осями.
  • Глубина. Стандартные размеры 92, 99, 110 мм.
  • Ширина сечения. Размеры находятся в несколько большем диапазоне - 35 - 60 мм.
  • Объем секции Это количество охлаждающей жидкости, необходимое для полного заполнения элемента радиатора. Объем зависит от размера раздела. Средние значения колеблются от 1 до 4 литров.

Важная проблема при установке классического чугунного аккумулятора состоит в том, что он предназначен только для настенного монтажа.При этом большинство современных домов выполнены из пористых материалов , таких как газобетон, пенобетон, а также из СИП-панелей с пенопластом. Эти стены нуждаются в особом креплении сложной конструкции с многоточечной фиксацией, что вряд ли придется вам по душе.

Современные модели радиаторов отопления

Для крепления на стены различными производителями разработаны новые модели из серого чугуна, их масса намного меньше старых классических конструкций. Например, описываем чешский радиатор отопления Viadrus STYL 500.Сколько весит 1 секция этого радиатора отопления? А сколько выйдет масса всей конструкции?

Вес 1 секции составляет 3,8 кг. , вода вмещает 0,8 литра, поэтому масса одной секции радиатора с водой будет 4,6 кг. При тепловом потоке 140 Вт для обогрева помещения площадью 20 м2 потребуется 14 секций, а по весу будет выделено 64,4 кг воды соответственно. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классической модели MS 140.Если эту величину разделить на две части (по 32 кг), то можно сделать вывод, что установка на стены из современных материалов, в том числе пористого бетона, вполне возможна без дополнительных креплений.

Еще более легкий дизайн разработан российскими производителями. Их обогреватели предлагаются под маркой EXEMET , модель MODERN отличается следующими весовыми характеристиками:

Одна секция этого производителя весит 3,2 кг, теплоотдача 93 Вт.Для обогрева помещения площадью 20 м2 потребуется 22 секции, тогда общий вес составит 70,4 кг. Эти параметры неплохие, особенно если учесть, что компания выпускает модели с возможностью установки на пол.

Винтажная модель

Несколько слов о винтажной чугунной батарее. Его вес превышает советскую модель, которая может достигать 14 кг. Эти отопительные приборы очень похожи на старые, которые устанавливали в 19 веке в резиденциях и усадьбах.

Модель EXEMET FIDELIA весит 12 кг, тепловыделение составляет 156 Вт, общая масса устройства для нашего примера просто чудовищна - 154 кг. Сложный вопрос установки здесь не имеет значения, поскольку первая и последняя секции оснащены ножками для размещения прибора на полу.

Итак, чтобы обеспечить бесперебойную работу системы отопления, нельзя игнорировать такие важные показатели, как вес и объем аккумуляторной секции. Благодаря правильному расчету нагрузки на крепеж можно рассчитывать на надежность монтажа и длительную эксплуатацию устройства.

По данным российских маркетинговых служб, чугунные теплообменники составляют более 60% продаж всего сегмента. Считается, что они лучше всего подходят для бытовых систем централизованного отопления. Причина востребованности кроется в характеристиках самого материала, благодаря которым чугунный аккумулятор приобретает повышенную устойчивость к внешним воздействиям. Важным фактором его популярности является доступность для населения.

Среди преимуществ чугунной батареи:

  • коррозионная стойкость;
  • минимальное гидравлическое сопротивление;
  • длительный срок эксплуатации;
  • неуязвимость к вредному воздействию различных примесей.

Однако из-за повышенной инертности материала такую ​​батарею нельзя совмещать с термостатом. Основные его недостатки - неэстетичный внешний вид и громоздкость, что создает проблемы при переносе и установке системы отопления. Раньше вес старого чугунного радиатора составлял 7,5 кг. Совсем иначе выглядят более легкие изделия нового поколения, декорированные виньетками или литьем под давлением.

Метод определения массы

Ответ на вопрос, сколько весит чугунное оборудование, можно получить, изучив особенности его конструкции.Итоговая стоимость определяется таким образом: вес одного элемента умножается на количество секций, которые предполагается установить в помещении. Заполнение системы водой или другим теплоносителем приводит к увеличению этого показателя на 10-30 кг. В расчетах за основу взят тот факт, что вес 1 секции стандартной чугунной батареи составляет 7,5 кг.

В современной чугунной батарее от 1 до 24 ребер. Общий вес определяется их количеством (см. Таблицу).Для отдельных моделей это значение часто отличается от указанного в несколько раз. Так, если вес одной секции чугунной батареи марки МС-140-300 составляет 5,5 кг, то для МС-140-500 он достигает 7.

.

Европейские поставщики отопительных приборов не отстают от российских компаний. Самые популярные варианты производятся в Испании, Италии, Чехии, Турции и Китае. Итак, чешская модель Termo section отличается небольшим весом в 4,5 кг. А более 3 кг весит основной элемент радиатора Könner совместного производства Германии и Китая.

Вес при вводе в систему отопления

Человек средней физической силы способен самостоятельно переносить конструкцию, имеющую 7 и даже 10 узлов, при транспортировке батареи из 20 секций потребуются коллективные усилия и тщательная проработка маршрута. Такой параметр, как вес чугунного аккумулятора, также учитывается при выборе монтажных кронштейнов. В зависимости от того, сколько он весит, покупают литые или стальные крепления. Среди последних желательно выбирать регулируемые модели, позволяющие изменять положение ТЭНов при установке.

Характеристики чугунных радиаторов отопления: виды и конструкции, монтаж, демонтаж. Радиаторы отопления чугунные

Все мы знаем, что такое чугунные радиаторы отопления, но не все знают их историю происхождения, технические характеристики, а также то, чем современные экземпляры отличаются от своих предшественников. Обо всем этом и многом другом будет рассказано в материале ниже.

Итак, первый увесистый радиатор был представлен миру еще в 1857 году, но его создателем был известный русский инженер и предприниматель немецкого происхождения Франц Сан Галли.Конечно, батареи того времени существенно отличались по внешнему виду от тех, что мы привыкли видеть в своей квартире. Они были настоящей трубкой. большой диаметр с выступающими дисковыми элементами. Этот дизайн был пустым и наполненным, однако, как современные копии, горячая вода ... Так что, несмотря на несколько иной внешний вид, суть осталась прежней.

Как видите, такие аккумуляторы популярны уже более века, и далеко не каждому изобретению удается продержаться на плаву так долго.А все из-за того, что чугунные радиаторы отопления имеют очень нужные человеку характеристики. Одним из главных достоинств этого материала является коррозионная стойкость, благодаря которой внутренняя поверхность утеплителя остается в отличном состоянии долгие годы.

Кроме того, следует отметить, что вода, попадающая в систему отопления вашего дома, проходит долгий путь и превращается в химически агрессивную среду. Также возможно, что различные абразивные частицы, такие как галька и т. Д.попасть в систему. Однако чугунным батареям и это не страшно, поэтому они лучше подходят как для установки в частных домах, так и в квартирах многоэтажных домов.

Следующее преимущество, которое нельзя игнорировать, - это длительный срок эксплуатации. Вы скорее захотите провести капитальный ремонт и заменить старые чугунные радиаторы новыми, более современными и подходящими по конструкции, чем их придется обновлять из-за неисправности. Действительно, при правильном уходе срок службы может достигать полувека, но в идеальных условиях такие батареи вообще смогут отпраздновать столетие в рабочем состоянии.Правда, производители указывают в характеристиках обычно срок службы не более 30 лет, но эти данные занижены.

Также необходимо отметить инерционность чугуна. Такие агрегаты нагреваются немного дольше своих собратьев, и при этом долго сохраняют тепло, в отличие от тех же алюминиевых батарей, которые остывают буквально за считанные минуты, а технические характеристики стальных во многом пути несравнимые с чугунным.А толстые стены и достаточно большое внутреннее сечение не только самым благоприятным образом сказываются на их тепловых качествах, но и являются залогом длительной работы. А стоимость, которую имеют чугунные радиаторы, доступна всем слоям населения.

С достоинствами все понятно, их действительно много, но нельзя не отметить и недостатки, присущие таким элементам системы отопления. Начнем с базового, одна секция имеет массу около 6 кг, поэтому простейшими математическими расчетами получаем вес шестисекционного чугунного радиатора равный 36 кг.Но далеко не всегда можно ограничиться именно таким количеством сегментов. Такой показатель веса усложнит не только транспортировку, но и процесс установки. Во-первых, с ним действительно тяжелее в прямом смысле слова. Во-вторых, из-за такого веса не каждая стена сможет выдержать аккумулятор. Например, , если мы говорим, то лучше перестраховаться и установить радиаторы на специальные ножки .

Минус рядом с массой - габариты.В основном эти отопительные приборы довольно громоздки, что опять же усложняет процесс монтажа, крадет площадь и без того небольших помещений и не всегда органично вписывается в дизайн. К тому же для их заполнения требуется большой объем жидкости. Не самая лучшая характеристика еще и теплопередача всех чугунных радиаторов. А все потому, что он всего на 20% зависит от условности, а остальные 80% приходится на тепловое излучение. Поэтому, если сравнивать их с аналогами из других материалов, то конструкция чугунных аккумуляторов должна состоять из большего количества секций.А также из-за длительного остывания сплава невозможна их совместная работа с термостатами.

Обсудив все за и против, можно перейти к другому важному вопросу, а именно, какие технические характеристики присущи таким ТЭНам. Кто-то может подумать, что важно знать только мощность, но будет интересно гораздо больше. В основном все они имеют секционную конструкцию, и количество сегментов можно регулировать в зависимости от квадратуры комнаты и желаемых результатов.Однако есть и твердые экземпляры. Внутри, как уже упоминалось выше, батареи полые, и через них течет охлаждающая жидкость, максимальная температура которой может достигать 130 ° C, хотя на практике это не всегда так, бывает и 90 ° C.

При проведении расчетов всегда учитываются такие параметры, как теплоотдача и мощность чугунных радиаторов. Причем последняя характеристика в основном указана для одной секции и составляет порядка 160 Вт.Уже из этого значения определяется их оптимальное количество, если известна желаемая мощность будущего аккумулятора. Также стоит сказать несколько слов о ширине одной секции, она почти 10 см, но уже упоминался вес, этот параметр колеблется от 5 до 6 кг. Еще одна важная характеристика, играющая решающую роль - опрессовка, она достигает 15 атм. Рабочий диапазон от 6 до 9 атмосфер.

Мастера сайта подготовили для вас специальный калькулятор.Вы легко можете рассчитать необходимое количество секций.

Одним из недостатков, которыми обладают радиаторы отопления этого типа, была указана громоздкость и, как следствие, невозможность вписаться в современный интерьер ... Однако это не совсем так. Если говорить о стандартных недорогих моделях, то вы обязательно столкнетесь с вышеуказанными трудностями. Современные изделия намного лучше гармонируют с идеями дизайнеров и могут не только поднять настроение своим оригинальным и красочным внешним видом, но и легко добавить интерьеру изюминку.

Батарейки бывают разной формы, имеют оригинальное литье с разнообразными узорами и орнаментами. Невероятно интересные варианты - изделия под старину, которые отлично впишутся практически в любой интерьер, но лучше всего они украсят комнату, оформленную в классическом стиле ... Что касается обычных моделей, то их всегда можно раскрасить, а разнообразие цветов позволяет легко подобрать идеальный оттенок. А смелые эксперименты позволят оригинально украсить комнату. Поэтому решать, какие батарейки украсят ваши стены, решать вам.

Радиаторы бывают сплошными и секционными.

Рассмотрим подробнее чугунные конструкции и какие из них лучше. Наиболее распространены модели секционные, которые представляют собой сборные устройства. Их главное преимущество - возможность регулировать размер и мощность, выбирая количество фрагментов. Следующий тип - радиаторы цельнолитые. К достоинствам этого типа можно отнести отсутствие стыков, что самым благоприятным образом сказывается на прочности и герметичности конструкции.Но отрегулировать мощность и габариты не получится, эти параметры будут четко выставлены. Но это не большая проблема, главное правильно провести предварительные расчеты и купить аккумулятор такой емкости, которая сразу будет соответствовать вашим потребностям.

Итак, чугунные радиаторы, конструкция и технические характеристики которых обсуждались выше, пользуются большой популярностью на протяжении многих десятилетий, и сегодня, несмотря на разнообразие тепловых элементов, их вклад в отопление квартир имеет вес.И какой из них лучше всего подходит для ваших целей, вы уже можете определить без труда.

«Все новое - хорошо забытое старое», - говорят в народе, но не о чугунных радиаторах. Размеры и параметры старых моделей легли в основу усовершенствованных конструкций из этого металла. Недаром многие потребители предпочитают устанавливать стильные обогреватели, но опять же из чугуна, а не надоевшие «гармошки».

Это связано с тем, что вот уже несколько десятилетий эти радиаторы являются надежными союзниками в борьбе с холодами.

Общие показатели чугунных радиаторов

По правде говоря, именно из этого металла отопительные приборы наиболее приспособлены к «выживанию» и длительной эксплуатации в условиях централизованного отопления. С 1857 года, когда были изобретены чугунные радиаторы, они принесли тепло в дома жителей разных стран ... В настоящее время в странах Запада перестали использовать этот металл для отопления жилья, но в СНГ большинство домов построено в 60-70-х годах. все еще греются с их помощью.

Параметры современных чугунных аккумуляторов в чем-то совпадают, хотя и у них, и у более старых моделей есть свои достоинства и недостатки.

  • Уровень теплоотдачи и мощности - первое, на что обращают внимание потребители при выборе отопительных приборов для своего дома. Во многом на эти показатели влияет размер чугунных радиаторов отопления, но средняя мощность одной секции составляет 140-160 Вт.
  • Малая инерция обеспечивает равномерное тепловое излучение и длительное охлаждение конструкции в выключенном состоянии.
  • Размер секции чугунного радиатора влияет на его вес. Есть элементы, которые весят 3 кг, а есть такие, которые весят 7 кг.
  • Средние размеры чугунных обогревателей стали классическим стандартом. Так, ширина секции чугунного радиатора составляет 80-100 мм, высота - от 370 мм до 570 мм, а глубина - от 70 мм до 120 мм.
  • Объем радиаторов старых типов - 1,5 литра, у отечественных моделей нового поколения - 0.7-0,8 литра, а у зарубежных аналогов - 0,4-0,6 литра.
  • Рабочее давление - еще один важный фактор, который следует учитывать при установке радиаторов. Так, для советских образцов она составляла 6-9 атмосфер, а толщина стенок и размер чугунной батареи нового типа позволяют выдерживать нагрузку до 12 атмосфер. Некоторые производители лукавят, когда указывают, что их чугунные изделия имеют рабочее давление 15-18 атмосфер. Фактически, это испытание под давлением, которому каждая батарея подвергается на заводе, чтобы проверить ее прочность на гидравлический удар.
  • Заявленный гарантийный срок на чугунные радиаторы составляет 20-35 лет, хотя есть компании, которые отдают своей продукции 50 лет эксплуатации, и это неудивительно. Столь долгая активная «жизнь» этих устройств обусловлена ​​наличием широкого канала, по которому теплоноситель проходит без затруднений, не оставляя мусора внизу, а на стенках коррозионную накипь.

Это основные показатели, которые присущи многим моделям, но поскольку сегодня на рынке присутствуют производители из разных стран, то и размер чугунной секции радиатора может отличаться, и его вес, и другие параметры.

Основные размеры чугунных аккумуляторов

Хотя основным критерием, принятым всеми производителями, является межосевое расстояние, есть изделия, которые при одинаковом параметре имеют различия по высоте, глубине и широте.

Основные факторы:

  • Межосевое расстояние достаточно разнообразное. Он может варьироваться от 220 мм до 900 мм.
  • Высота чугунной батареи составляет от 330 мм до 950 мм.
  • Глубина 85-200 мм.
  • Есть изделия шириной от 45 мм до 100 мм.

Учитывая такой широкий ассортимент, вся продукция делится на низкие чугунные радиаторы отопления, высокие и стандартные. В каждой из этих модельных линеек можно найти и обычные «гармошки», и антикварные изделия, и шикарный дворцовый стиль, или стиль модерн, или современные образцы с плоской внешней панелью.

Как правило, для невысоких моделей место находят в помещениях с панорамными окнами, либо там, где непрочные стены, например, из гипсокартона.Их межосевое расстояние не превышает 30 см, а высота - 38,8 см. На отечественном рынке они представлены такими моделями, как МС-110 и 90. В современных невысоких аналогах главное межосевое расстояние составляет почти 40 см. Наибольшей популярностью пользуются изделия таких производителей, как Bolton220 (Турция) и Viadrus (Чехия) - 34 см.

Чугунный радиатор стандартного размера по высоте опирается на межосевое расстояние 50 см. Если выбрать советский «гармошку» в квартире привычного вида, то отечественные производители выпускают их под следующими маркировками: МС-85 и 90, МС-110 и МС-140.

В этом сегменте чаще всего встречаются дизайнерские модели в старинном стиле ... Они дорогие, но смотрятся эффектно и отлично согревают.

Не ищите слишком большой размер чугунной аккумуляторной секции. Хотя в новых устройствах вес вдвое меньше, чем в старых, все же вы не найдете радиаторов из этого металла выше 1 м. В этом модельном ряду лидируют чугунные батареи компании Demir Döküm (Турция). Их дизайнерские изделия отличаются оригинальностью, высочайшим качеством чугуна и дороговизной.

Перед тем, как сделать выбор, следует внимательно изучить технический паспорт продукта и ознакомиться с его основными параметрами. Поскольку любой установке радиаторов отопления предшествует расчет мощности по площади помещения, а их размер напрямую влияет на этот параметр, следует сразу проверять все показатели, чтобы потом не покупать и не снимать секции.

МС-140 - основные параметры

На сегодняшний день из всех моделей, которые одновременно устанавливались в многоквартирных домах, осталась самая популярная из них - МС-140. Чугунные радиаторы диаметром 300 мм имели наименьшее межцентровое расстояние, а наибольшее - 800 мм. В настоящее время фабрики производят аккумуляторы только двух параметров - МС 500 и 300.

Основные факторы:

  • Рабочее давление 9 атмосфер.
  • Тепловыделение до 175 Вт.
  • Состоит из двухканальных секций.
  • Чугунный радиатор 500 имеет высоту 50 см и ширину 9,8 см.
  • Объем охлаждающей жидкости - 1 шт.35 литров.
  • Подогрев теплоносителя до +130 градусов.

Благодаря этим параметрам МС-140 пользуется спросом у населения. Немалую роль в этом играет его низкая стоимость и высокая надежность, проверенная десятилетиями.

Радиаторы отопления STI nova

Если вы ищете стильные чугунные аккумуляторы от отечественного производителя, то STI лучше, чем новый. Их основные параметры:

  • Чугунный радиатор Nova 500 выдерживает давление до 18 атмосфер. Давление испытания на давление в 16 атмосфер позволяет пережить гидравлический удар централизованной системы отопления.
  • Тепловая мощность конструкции составляет 150 Вт, чего вполне достаточно для обеспечения теплом помещения площадью 15 м2.
  • Внешне радиатор отопления Nova 500 (чугун) выглядит так же стильно, как и его алюминиевые аналоги.

Если верить отзывам потребителей, то данный вид отопительных приборов отличается качеством, надежностью и интересным дизайном.

Konner Чугунные батареи

Еще один «любимец» публики - Коннер, сумевший найти свое место на российском рынке ... Достаточно широкий выбор моделей, их цена и надежность пошатнули ее славу.

Основные параметры товаров:

  • Тепловая мощность варьируется от 120 Вт до 180 Вт, в зависимости от размера. Например, чугунный радиатор 300 мм от этой фирмы выдает 120-130 Вт тепла.
  • Отопительная вода +110 град.
  • Рабочее давление 12 атмосфер, с испытательной головкой 20 атмосфер.

Размеры и стильный внешний вид позволяют устанавливать батареи данного типа не только под окнами, если этого требует дизайн помещения.

Сегодня на рынке представлены десятки производителей чугунных аккумуляторов. Все они соответствуют параметрам внутренней тепловой сети, имеют доступную цену, надежны в эксплуатации и прекрасно смотрятся в интерьере.

Вес и габариты чугунных радиаторов отопления в первую очередь будут зависеть от количества секций в одном устройстве, но эти же секции могут кардинально отличаться друг от друга, так как они могут быть одно-, двух- и трехканальными.

Но, несмотря на громоздкость, чугунные батареи пользуются большим спросом в системах централизованного отопления на водной основе, так как они полностью соответствуют необходимым параметрам по теплоотдаче и прочности при любых возможных скачках давления теплоносителя.

Именно об этих устройствах, которые наверняка знакомы каждому гражданину России, достигшему сознательного возраста, и пойдет речь, а также мы покажем вам видео в этой статье.

Радиаторы чугунные

Чугунный радиатор - конвекционно-радиационный столбчатый обогреватель, собранный из нескольких секций.Он был изобретен Францем Сан Галли в 1857 году.

Виды и исполнения

  • Как мы уже говорили, сколько весит чугунный радиатор отопления, как и его объем, напрямую зависит от количества секций, а также от количества каналов в одной секции этого устройства. Для примера рассмотрим такие обогреватели из серии FM, которые изготавливаются в соответствии с требованиями ГОСТ 8690-94. Все они рассчитаны на установку с учетом глубины проема под окном, то есть на малую, среднюю и большую глубину, которую можно заполнять, исходя из количества колонн в секциях.
  • Отопительные приборы серии ЧМ предназначены для систем централизованного водяного отопления жилых, общественных и промышленных зданий с минимальным рабочим давлением 1,2 МПа (12,236 атм) и (испытательным) давлением 1,8 МПа (18,354 атм) и температурой воды. не выше 150 ᶷC (у них цена самая доступная).

  • Конечно, вес чугунных радиаторов отопления также будет зависеть от секций. , из которого он собран, и изготовлены из серого чугуна в песчано-глиняном виде методом литья, что позволяет устройству сохранять стабильные характеристики около 40 лет и более.
  • Чугун - достаточно стойкий металл к некачественной охлаждающей жидкости , то есть вода может иметь повышенное содержание солей, щелочей и ржавчины, но при этом пористая, что способствует удерживанию различных элементов и отстаивание осадка, поэтому аккумуляторы нужны штатные.

Узел чугунного нагревателя также состоит из двух боковых заглушек (левая резьба G 1 ¼), а также двух втулок или, как их еще называют, сквозных заглушек (G 1 ¼ правая резьба) и одной отверстие с левой резьбой G ¾ для фитингов тепловых труб.При стыковке секций используются стальные ниппели и прокладки из жаропрочной резины по ТУ 38.105376-92.

Примечание. Одним из самых негативных факторов, которые могут характеризовать такие отопительные приборы, является вес чугунного радиатора и его длительный нагрев, из-за чего он, по сути, не применяется в автономных системах отопления - большой расход энергии для котлов любого типа. топлива.
Но при этом очень долго отдает тепло, что дает возможность не так часто включать насосы для циркуляции воды, поэтому такие батареи практически идеальны для централизованных систем.

902 21 572 902 21 570
Имя параметра раздела Цифровое обозначение
ЧМ1-70-300 ЧМ1-70-500 ЧМ2-100-300 ЧМ2-100-500 ЧМ3-120-300 ЧМ3-120-500
Количество каналов Одноканальный прямоугольный Двухканальный прямоугольный Трехканальный прямоугольный
Масса (кг) 3,3 4,8 4,5 6,3 4,8 7,0
Объем (л) 0,66 0,9 0,7 0,95 0,95 1,38
Площадь нагреваемой поверхности (м2) 0,103 0,165 0,148 0,207 0,155 0,246
0,075 0,110 0,1009 0,1426 0,1083 0,1568
Высота установки (мм) 300 500 300 500 300 500
Высота (мм) 370 570 372 370
Глубина (мм) 70 70 100 100 120 120
Ширина (мм) 80 80 80 80 90 90

Таблица: технические характеристики чугунного радиатора одно-, двух- и трехканального

902 21 498-508 902 21 578-589
Обозначение FM-1 Количество секций (шт) Мощность теплового потока (кВт) Масса, кг) Длина радиатора (мм)
ЧМ1-70-500-1.2-2 2 0,22 48,64 10,7 0,396 178–184
ЧМ1-70-500-1,2-3 3 0,33 47,58 15,7 0,594 258-265
ЧМ1-70-500-1.2-4 4 0,44 47,05 20,7 0,792 338-346
ЧМ1-70-500-1.2-5 5 0,55 46,73 25,7 0,990 418-427
ЧМ1-70-500-1.2-6 6 0,66 46,52 30,7 1,188
ЧМ1-70-500-1.2-7 7 0,77 46,36 35,7 1,386
ЧМ1-70-500-1.2-8 8 0,88 46,25 40,7 1,584 658-670
ЧМ1-70-500-1.2-9 9 0,99 46,16 45,7 1,782 738-751
ЧМ1-70-500-1.2-10 10 1,10 46,09 50,7 1,980 818-832

ЧМ-1-70-500-1.2 таблица характеристик

902 21 498-508 902 21 578-589
Обозначение FM-2 Количество секций (шт) Мощность теплового потока (кВт) Удельный расход материала (кг / кВт) Масса, кг) Площадь поверхности нагрева (? T = 70 ° C), EKM Длина радиатора (мм)
100-500-1,2-2 2 0,285 48,1 13,7 0,512 178–184
100-500-1,2-3 3 0,428 47,2 20,2 0,769 258-265
100-500-1,2-4 4 0,570 46,8 26,7 1,024 338-346
100-500-1,2-5 5 0,713 46,7 33,3 1,281 418-427
100-500-1,2-6 6 0,856 46,5 39,7 1,537
100-500-1,2-7 7 0,998 46,4 46,3 1,792
100-500-1,2-8 8 1,141 46,4 52,9 2 049 658-670
100-500-1,2-9 9 1,283 46,3 59,4 2 304 738-751
100-500-1,2-10 10 1,426 46,1 65,8 2,561 818-832

ЧМ-2-100-500-1.2 таблица характеристик

Обозначение FM-2 Количество секций (шт) Мощность теплового потока (кВт) Удельный расход материала (кг / кВт) Масса, кг) Площадь поверхности нагрева (? T = 70 ° C), EKM Длина радиатора (мм)
120-500-1,2-2 2 0,314 47,78 15,1 0,564 198-206
120-500-1,2-3 3 0,470 46,95 22,3 0,844 288-297
120-500-1,2-4 4 0,627 46,60 29,5 1,126 378-388
120-500-1,2-5 5 0,784 46,39 36,7 1 408 468-477
120-500-1,2-6 6 0,941 46,21 43,9 1,690 558-568
120-500-1,2-7 7 1 098 46,11 51,1 1 972 648-659
120-500-1,2-8 8 1,254 46,05 58,3 2,252 738-750
120-500-1,2-9 9 1,411 45,96 65,5 2,534 828-841
120-500-1,2-10 10 1,568 45,92 72,7 2 816 918-932

ЧМ-3-120-500-1.2 таблица характеристик

Сборка, разборка

Как мы уже говорили, увеличить или уменьшить теплоотдачу и объем чугунного радиатора отопления можно добавлением или откручиванием секций, которых может быть от двух до бесконечности, хотя больше 15 штук вряд ли кто-то установит.

Чаще всего приходится иметь дело с двухколонными секциями, которые вы видите на верхнем фото - они соединяются с помощью ниппеля и термостойкой резиновой прокладки. Ниппель внутри имеет округлую форму с двумя параллельными плоскостями, что позволяет закрепить там головку ключа, но внутренний диаметр может составлять 1 ¼ ̎ или 1 ̎.

В соответствии с этим подбирается и ключ, где головка может быть плоской, либо повторять внутреннюю форму соски - в инструкции об этом ничего не говорится. Чтобы открутить одну или несколько секций, нужно нажать ключ так, чтобы головка достигла ниппеля, который находится на стыке, поэтому сначала его накладывают на батарею, чтобы отметить на стержне глубину погружения.

Сил, которые прилагаются для вращения с помощью затвора, обычно недостаточно, поэтому рычаг увеличивают за счет разрезания трубы - такой же рычаг нужен при сборке, чтобы соединение не протекало.

Заключение

Чугунный радиатор всегда можно собрать и разобрать своими руками, если у вас есть для этого ключ с подходящей головкой, только нужно установить новые прокладки, а иногда и новые ниппели. При подключении аккумулятора к отопительному контуру желательно снабдить его запорной арматурой, чтобы его можно было демонтировать в отопительный сезон.

Система отопления - это большое теплое «сердце» дома и сложное инженерное сооружение, не терпящее приближений и требующее грамотного инженерного просчета.Ведь все это не просто радиаторы и трубы, а серьезный вопрос микроклимата в доме, эстетики и энергосбережения.

Не все радиаторы, представленные сегодня на рынке, подходят для установки в квартире с системой центрального отопления, поэтому к выбору следует подходить со всей ответственностью. Чтобы понять, как правильно выбрать радиаторы отопления, давайте рассмотрим их основные виды.

Чаще всего в магазинах и на рынках представлены радиаторы отопления из следующих материалов:

  1. Чугун.
  2. Сталь (трубная и панельная).
  3. Алюминий.
  4. Анодированный.
  5. Биметаллический.
  6. Медь.
  7. Пластик.

Итак, какой выбрать для квартиры, попробуем разобраться вместе!

Радиаторы чугунные

Их можно назвать одними из самых «старинных» отопительных приборов, не утративших актуальности и сейчас.

Благодаря особенностям чугуна, сегодня эти батареи очень популярны в нашей стране.Благодаря толстым стенкам они не боятся гидроудара и способны выдерживать давление в 25-30 атмосфер. Чугунные радиаторы способны работать не только в автономной системе отопления, но и в центральной коммуникации. Этот материал не подвержен коррозии, что определяет популярность аккумуляторов в нашей стране, ведь, как известно, теплоноситель в нашей стране часто бывает не очень чистым. Еще одно преимущество чугунных аккумуляторов - их способность длительное время сохранять тепло даже после отключения системы отопления.

К недостаткам чугунных аккумуляторов можно отнести большой вес, что значительно усложняет процесс установки. Установить эти радиаторы в одиночку невозможно.

Кроме того, чугун имеет низкую теплопроводность, поэтому КПД достигается только при стабильной температуре 70 0 С. Для частного дома или автономного отопления это может стать накладным, а для квартирного решения с нормальным функционированием. системы центрального отопления, это хороший вариант.

В советское время выпускались стандартные чугунные размеры. Для увеличения обогрева квартиры потребовалось нарастить систему, что не всегда положительно сказывалось на эстетическом виде. Сегодня на современном рынке представлено множество вариантов чугунных радиаторов от отечественных и зарубежных производителей разной мощности. Поэтому можно подобрать батарейки небольшого размера, которые отлично впишутся в общую концепцию интерьера. Раньше чугунные батареи крепили к стене скобами.Сегодня вы можете выбрать красивые напольные радиаторы, которые имеют элегантный вид.

Современные чугунные батареи не нуждаются в дополнительной обработке и покраске. Они уже продаются готовыми к установке, и нет необходимости их красить каждый год. Уход за ними минимален: благодаря гладкой поверхности на них практически не оседает пыль.

Разнообразие цветов и стилей чугунных аккумуляторов сегодня помогает им не только гармонично вписаться в классический или ретро стиль, но и сделать радиаторы отопления отдельным элементом декора.

Преимущества чугунных радиаторов:
  • Коррозионностойкий.
  • Стильный внешний вид.
  • Неприхотливость к чистоте носителя.
  • Доступная цена.
  • Хранить в тепле долгое время.
  • Могут работать в системах центрального и автономного отопления.
Недостатки:
  • Большой вес.
  • Сложность установки.
  • Долго нагреваются до нужной температуры.

Делаем вывод: для квартир с центральным отоплением выбор чугунных радиаторов отопления является оптимальным. Они прослужат не менее 15-20 лет и будут эффективно излучать тепло.

Особенности монтажа чугунных аккумуляторов

Учитывая большой вес чугунных аккумуляторов, установка - довольно трудоемкий и сложный процесс. Если вы решили самостоятельно установить чугунные радиаторы, то необходимо учитывать следующие факторы:

Монтаж лучше всего проводить летом, во время отключения системы центрального отопления.
Определите, где установить будущий аккумулятор. Оптимальным местом станет площадь под окном. Это обеспечит нормальную циркуляцию холодного и горячего воздуха по комнате.

Отметьте крепления и разместите конструкцию на стене. Используйте строительный уровень, чтобы проверить горизонтальную линию. Если аккумулятор наклонен неравномерно, во время работы могут образоваться воздушные карманы.

Перед установкой отрегулируйте ниппели.Особенно это актуально для устройств от отечественных производителей. Для этого нужно открутить аккумулятор, отрегулировать ниппели и собрать все обратно. Во избежание перекоса ниппелей аккумулятор нужно разбирать на верстаке радиатора с помощью специальных ключей. При этом делаем по одному повороту в каждую сторону, чтобы избежать перекоса. Откручивая ниппели, снимаем секции. Отрегулировав ниппели, собираем обратно строго в обратном порядке. Необходимо проверить, не протечет ли аккумулятор.Производим «опрессовку». Только теперь вы можете начать установку.

В бетонных и кирпичных стенах чугунные батареи крепятся к стене с помощью специальных скоб. Этого будет достаточно, чтобы аккумулятор не опрокинулся под напором воды. Радиатор стандартного размера должен крепиться к стене с помощью не менее четырех опор. Прикрепляя чугунные батареи к деревянной стене, нужно перестраховаться и создать дополнительную опору для пола. Расстояние от стены должно быть - 5 см, от пола - 10 см.Вбив опоры в стену, установите на них аккумулятор сразу на всех кронштейнах.

Процесс установки зависит от типа креплений. Обычно батареи поставляются с четырьмя отверстиями, расположенными по углам конструкции. Два отверстия используются для подключения прямого и обратного трубопроводов, остальные закрываются воздуховыпускными клапанами и заглушками.
Подключайте аккумулятор к водопроводу только после проверки уровня горизонтального расположения конструкции.
Открытые концы труб приварены газом для обеспечения надежного, герметичного и прочного соединения.
По окончании всех работ проверьте герметичность всей конструкции, включив воду.

Стальные радиаторы

Стальные батареи представляют собой лучшее соотношение цены и качества. Они способны выдержать довольно большую нагрузку и гидравлический удар системы отопления. А благодаря высокому уровню теплопроводности стальные батареи быстро нагреваются. Для автономного отопления или обогрева частного дома такой вариант вполне практичен.

Говоря о стальных радиаторах, следует отметить, что они бывают двух типов: панельные и трубчатые.

Панельные стальные батареи

Панельные радиаторы состоят из двух сваренных вместе стальных листов. Некоторые модели оснащены конвекционными элементами для создания вертикального направления нагретого воздуха. Это позволяет создать своеобразный тепловой барьер для холодного потока, идущего из окна.

Для обеспечения прочности и долговечности конструкция окрашивается только после полной сборки.При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию. Плохо окрашенные участки могут подвергнуться коррозии. Панельные радиаторы рассчитаны на нормальное давление в системе центрального отопления. Длина может варьироваться от 40 см до 3 метров, а высота - от 20 до 90 см. Размер необходимо рассчитывать исходя из общей площади помещения.

Подключение к теплоносителю может быть снизу или сбоку, поэтому при выборе нужно учитывать расположение трубопровода отопительного контура.

Плюсы:

  • легкий вес;
  • простота установки;
  • быстрый прогрев, позволяющий сэкономить на коммунальных услугах Ох;
  • привлекательный внешний вид;
  • компактный размер.

Минусы:

  • Уязвимость к мощному гидравлическому удару системы центрального отопления. Если выбор при обустройстве системы отопления дома все же падает на панельные стальные батареи, необходимо защитить конструкцию и установить редуктор, который сгладит перепады давления в сети.
  • Восприимчивость к коррозии.
  • Короткий срок службы. Как правило, внутренняя поверхность стальных панелей не имеет антикоррозионного покрытия, а охлаждающая жидкость не всегда бывает чистой. В результате в течение 7-10 лет внутренний слой аккумулятора может разрушиться.
Стальные трубчатые батареи

В отличие от панельных батарей трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой сваркой. В зависимости от площади помещения и теплового эффекта необходимо рассчитать мощность готового модуля и подобрать оптимальный размер.Небольшая толщина труб от 1,5 до 2 мм предупреждает об осторожности и старайтесь использовать такие конструкции только для малоэтажных домов с системами закрытого типа.

Нормальная работа трубчатых стальных батарей возможна при давлении 8-10 атмосфер. Если система центрального отопления «страдает» скачками давления, то было бы целесообразно установить редуктор для сглаживания напряжения.

Из-за небольшой толщины стен охлаждающая жидкость быстро нагревает стальную конструкцию. Сегодня на рынке представлен огромный выбор стальных трубчатых батарей в самых разных конструктивных решениях... Их устанавливают не только традиционно у окна или стены, но даже в центре комнаты. Некоторые конструкции выполнены в виде скамейки, подножка которой является нагревательным устройством. Такой аккумулятор желательно установить в коридоре. Днем в обуви будет комфортно, а ночью можно положить обувь на стул для просушки.

Плюсы:

  • Быстрый нагрев. За счет тонких стен (1,5 мм) нагрев батарей происходит за считанные минуты, что позволяет сэкономить на коммунальных услугах (в том случае, если в квартире установлен счетчик).Однако этот плюс может превратиться в минус. Тонкие стены подвержены механическому разрушению «грязной» воды, подаваемой системой центрального отопления.
  • Более высокая устойчивость к механическим повреждениям по сравнению с панельными батареями.
  • Большой выбор стилевых решений. Учитывая широкий выбор цветовой гаммы, такие радиаторы легко подобрать практически к любому интерьеру квартиры. Вам не нужно будет тратить силы и деньги на дополнительное украшение в виде ширм.

Минусы:

  • Уязвимость к мощным гидроударам в системе центрального отопления.Однако этим недостатком грешат практически все устройства, соединяемые сваркой. Во время сильного перепада давления конструкция может начать разрушаться в местах стыков.

Подводя итог, следует сказать, что для квартиры стальные трубчатые батареи - далеко не лучший выход ... Установка в доме с автономным отоплением приведет к лишним расходам из-за быстрого охлаждения. А установка в квартире с центральным отоплением может стать причиной аварии.

Особенности монтажа стальных радиаторов

Стальные батареи достаточно просты в установке, но упаковочную пленку лучше не снимать до конца монтажных работ.Это сохранит внешний вид чистым и не повредит внешнюю обшивку панели. Расстояние до пола и стены у каждой модели разное, поэтому внимательно изучите схему монтажа в инструкции.

В зависимости от типа конструкции подбираем крепление. Навесной радиатор будет крепиться к стене с помощью кронштейнов и дюбелей. Конструкция пола устанавливается на пол на обычных стойках и традиционно подключается к трубе отопления.

Стальные радиаторы легко интегрируются в систему отопления и, в зависимости от модели, имеют разные типы присоединений: боковые, нижние, верхние.Расстояние между стеной и задней панелью стального радиатора должно быть не менее 25 мм, иначе теплоотдача устройства значительно снизится.

Современные модели имеют систему блокировки от случайного «демонтажа», поэтому перед установкой устройства необходимо подтянуть фиксирующую ручку вверх и зафиксировать ее в этом положении. Начинаем установку с нижних креплений, а после надеваем их на верхние. Если вы все сделали правильно, верхнее крепление автоматически встанет на место, надежно закрепив радиатор на стене.

Алюминиевые батареи

Несмотря на красивый внешний вид, алюминиевые радиаторы не лучший выбор для отопления квартиры с центральной системой. В квартирах с автономной системой отопления такой выбор батарей очень популярен. Наряду со стильным внешним видом они отличаются надежностью и довольно долгим сроком службы - 20-25 лет.

Материал для создания - алюминий с добавлением кремниевых сплавов, что придает батареям особую прочность.В промышленности, как правило, для улучшения технических свойств применяют силумин, дюралюминий. Кроме того, добавление кремниевых сплавов может снизить стоимость исходного продукта.

Конструкция алюминиевых батарей довольно проста: каждая секция состоит из двух горизонтальных каналов большого диаметра и одного вертикального канала меньшего диаметра. От вертикального канала отходят несколько ребер, которые «забирают» тепловую энергию у горячей воды и «отдают» ее воздуху.

Рассчитанные на давление 15 атмосфер, они очень уязвимы к воздушным пробкам и гидравлическим ударам.Соединение отдельных секций производится методом резьбового соединения, что позволяет достаточно быстро установить аккумулятор.

Герметичность алюминиевых радиаторов достигается методом литья. Каждая секция формуется в отдельной форме, после чего объединяется в одну общую конструкцию.

На рынке представлены алюминиевые радиаторы разной формы и размеров, что позволяет выбрать оптимальный вариант готового дизайна квартиры. В зависимости от площади помещения и теплового эффекта подбирается и размер алюминиевой батареи.

Аккумуляторы, изготовленные по технологии литья под давлением, имеют более высокий запас прочности от перепадов давления. Рабочее давление в них достигает 16 атмосфер, но во время испытаний производитель испытывает радиаторы давлением 25 атмосфер, что позволяет батареям выдерживать порой резкие скачки напряжения. Гладкая поверхность формованных панелей обеспечивает более высокий отвод тепла.

Другой метод изготовления алюминиевых батарей - это экструзия. Это значительно снижает стоимость изделия, но по техническим характеристикам уступает литым аккумуляторным батареям.В качестве основного сырья используется вторичный алюминий, который со временем приводит к хрупкости и коррозии. Поэтому при выборе радиаторов нужно ориентироваться не только на материал, но и уточнить способ изготовления. Экструдированные батареи не расширяются. Они поступают в продажу уже в стандартном размере.

Алюминиевые радиаторы достаточно легкие, что значительно упрощает их установку, которая может производиться самостоятельно. Благодаря высокой теплопередаче алюминия аккумуляторы очень быстро нагреваются.Это позволяет контролировать расход и вручную управлять системой, создавая комфортную температуру в помещении.

Плюсы:

  • Коррозионностойкий.
  • Стильный внешний вид.
  • Легкий вес (в 3-4 раза легче чугуна).
  • Разнообразие цветов.
  • Высокое тепловыделение.
  • Разнообразие размеров.
  • Возможность добавления секций в процессе работы (применимо только для метода литья).

Минусы:

  • Чувствительность к перепадам давления.
  • Зависимость от качества воды. При загрязненной воде с высоким pH структура может выйти из строя достаточно быстро.
Особенности монтажа алюминиевых аккумуляторов

При установке алюминиевых аккумуляторов следует, прежде всего, руководствоваться техническими свойствами материала. Если при установке чугунных аккумуляторов основной особенностью был большой вес, то здесь все наоборот. Алюминиевые батареи легкие и хрупкие, поэтому установку следует производить очень осторожно, не снимая упаковки.

Поверхность алюминиевого радиатора при установке может быть повреждена даже от легкого удара инструментом. Алюминиевые батареи уже продаются в комплекте с кронштейнами, которые легко крепятся к стене с помощью дюбелей.

Для создания максимально эффективной теплоотдачи при установке следует руководствоваться следующими параметрами:

  • Расстояние между окном и панелью отопления не должно превышать 10 см.
  • Расстояние до стены 3-6 см.
  • Расстояние от панели до пола должно быть в пределах 5-6 см.

Запорный вентиль устанавливается с обеих сторон радиатора для контроля температуры и на случай аварии.

После завершения монтажа и перед подключением к системе отопления необходимо «герметизировать» устройство. Для этого нужно вызвать представителя соответствующей службы или купить оператора давления.

Анодные радиаторы

Фактически это тоже алюминиевые батареи.Только сырье (алюминий) подвергается более строгой очистке с анодным окислением поверхности. Это улучшает устойчивость к коррозии и химическому воздействию. грязная вода.

Анодные батареи изготавливаются по технологии литья, что обеспечивает их герметичность и устойчивость к гидроударам. Они способны выдерживать давление в 20-25 атмосфер. Благодаря тому, что отдельные секции собираются при помощи резьбовых соединений и герметичных уплотнений, аккумулятор можно разбирать и дополнять.

Благодаря идеально гладкой поверхности внутренней части радиаторов достигается максимальная теплоотдача и более эффективная циркуляция горячей воды внутри конструкции. Внешне анодные радиаторы тоже радуют глаз. Их гладкая форма и гладкая поверхность безопаснее угловатой конструкции чугунных аккумуляторов.

Единственным недостатком анодных конструкций, пожалуй, можно назвать их высокую стоимость по сравнению с алюминиевыми радиаторами.

Плюсы:

  • Высокая теплоотдача.
  • Разнообразие размеров и возможность добавления секций во время работы.
  • Выдерживает высокое давление (20-25 атмосфер).
  • Коррозионно-стойкий.
  • Стильный внешний вид.

Минусы:

Анодные алюминиевые батареи отлично подходят для квартир как с центральной, так и с автономной системой отопления. Если позволяют финансовые возможности, то такие радиаторы прослужат очень долго, радуя своей практичностью, функциональностью и отличным внешним видом.

Установка анодных батарей производится так же, как установка алюминиевых радиаторов (см. Выше).

Биметаллические радиаторы

Эти батареи предлагают лучшее соотношение цены и качества. Они способны выдерживать достаточно избыточное давление и не слишком требовательны к охлаждающей жидкости. Именно этим и определяется их нынешняя популярность на строительном рынке, уступающем только чугунным батареям.

В названии радиаторов уже указано, что они собраны из двух материалов.Внешняя часть изготовлена ​​из алюминия, а внутренний слой - из высококачественной меди или стального сплава. Такое сочетание материалов позволяет решить сразу две задачи: улучшить теплоотдачу и повысить коррозионную стойкость. Эмалевое покрытие в любой цветовой гамме придает батареям красивый внешний вид.

Биметаллический радиатор выпускается в двух вариантах:

  1. Абсолютно биметаллический аппарат, который отличается повышенной прочностью и устойчивостью к перепадам давления в сети.Срок их службы составляет не менее 25 лет, что полностью оправдывает высокую цену. В таком устройстве сердечник выполнен в виде труб, по которым течет вода, не контактируя с самим корпусом.
  2. Полуметаллический - это конструкция, внутренние каналы которой просто армированы пластинами из другого металла.

Конструкция биметаллических радиаторов состоит из нескольких секций, соединенных между собой резьбовой муфтой. При желании вы всегда можете купить больше разделов и наращивать их.

Биметаллические радиаторы станут лучшим выбором для квартир с системой центрального отопления, так как обладают высокой устойчивостью к высокому давлению в 35-40 атмосфер. Им не страшны резкие изменения условий эксплуатации.

Плюсы:

  • Они быстро нагреваются и легко отдают тепло.
  • Коррозионно-стойкий.
  • Стильный внешний вид.
  • Большой выбор размеров.
  • Возможность доставки секций в процессе эксплуатации.
  • Выдерживает сильный гидравлический удар.
  • Малый вес и простая установка.

Минусы:

Такие радиаторы следует приобретать только в специализированных магазинах при условии ознакомления с документацией. Внешне их не отличить от алюминиевых аккумуляторов, но разница в цене будет довольно заметной.

Биметаллические радиаторы - отличный вариант для квартир с любым типом отопления. Высокая цена компенсируется долгим сроком службы.

Особенности монтажа биметаллических радиаторов

Основным правилом при установке биметаллических радиаторов является то, что установка осуществляется в упаковке. Не снимайте пленку до завершения всех работ. Дело в том, что внешняя поверхность радиаторов довольно хрупкая и может быть повреждена ударом инструмента.

Не очищайте соединяемые детали напильником или наждаком, чтобы избежать утечки воды в будущем.

Чтобы биметаллический радиатор работал исправно и качественно, при установке необходимо руководствоваться следующими требованиями к расстоянию:

  • Расстояние от стены до прибора 3-5 см.При установке ближе к стене будет нарушена естественная циркуляция воздуха, что значительно снизит КПД устройства.
  • Расстояние от пола не более 10 см. Если выставить его ниже, это не только снизит эффективность теплопередачи, но и затруднит уход за радиатором в будущем.

Начните установку с прикрепления кронштейнов к стене после выполнения разметки. Каждый радиатор должен быть оборудован спускным клапаном.Это поможет избежать скопления воздуха в будущем. Используйте динамометрический ключ, чтобы надежно затянуть клапан.

Видео. Установка биметаллических радиаторов своими руками

Медные радиаторы

Пожалуй, единственный существенный недостаток этого типа радиаторов - их высокая цена. В остальном они отличаются высокими техническими свойствами, имеют отличный внешний вид и прослужат не менее 25-30 лет при правильном уходе.

Медные батареи выравнивают сопротивление охлаждающей жидкости, повышая ее эффективность.Высокий КПД обусловлен высокой теплопроводностью. По сравнению с популярными чугунами - в 4 раза больше.

Плюсы:

  • Коррозионностойкий.
  • Выдерживает высокое давление в трубах (30-36 атмосфер).
  • Высокое тепловыделение.

Минусы:

Особенности монтажа медных радиаторов
  • Идеальным материалом для труб, к которым паяется радиатор, является медь. Это обеспечит герметичность и продлит срок службы батареи.В сочетании с другими типами металла со временем может развиться коррозия. Это касается и выбора фурнитуры.
  • Перед установкой медной батареи необходимо установить фильтр, предназначенный для очистки воды. В противном случае в процессе эксплуатации внутренняя часть устройства может стать шероховатой, что спровоцирует отложение солей.
  • Все элементы конструкции соединены пайкой.
  • На кронштейнах, с помощью которых медные трубы крепятся к стене, необходимо установить резиновые прокладки, которые помогут защитить поверхность труб от деформации и коррозии.

Видео. Как правильно установить радиаторы отопления

Как особенности и нюансы системы центрального отопления влияют на срок службы радиаторов?


Прежде чем приступить к выбору радиатора для своей квартиры, следует учесть некоторые нюансы системы центрального отопления. Конечно, у центрального отопления больше преимуществ, чем недостатков. Не нужно возиться с выбором и установкой котлов, монтажом дымохода.Стоимость коммунальных услуг легко контролировать, установив счетчик. Но есть и недостатки, влияющие на выбор аккумуляторов.

  • В носителе всегда есть агрессивные вещества, негативно влияющие на материал труб и аккумуляторов. Чаще всего именно коррозия оказывает разрушающее воздействие на внутренний слой радиаторов, сокращая срок службы. В профилактических целях некоторые коммунальные службы добавляют в баки для воды порошок лигносульфоната, что не лучшим образом сказывается на сроке эксплуатации радиаторов.
  • Вода, которая проходит по трубам для отопления, часто содержит мелкий песок, глину, известь. Постепенно этот мелкий мусор вытирает металл изнутри. Если внутренний слой будет шероховатым, это значительно сократит срок службы.
  • Один из врагов радиаторов отопления в квартирах - перепады давления, так называемый гидроудар. Это, конечно, негативно сказывается на исправности аккумуляторов. Воздушные пробки, создаваемые нестабильной работой центральной линии, постепенно приводят к растрескиванию и разрыву металла.Но многие современные радиаторы оснащены предохранительными клапанами, которые позволяют регулировать давление в трубах и тем самым бороться с нестабильностью давления.
  • Нестабильность температуры системы обогрева больше всего влияет на внутреннюю часть аккумулятора. Чугун имеет тенденцию расширяться при нагревании и сжиматься при понижении температуры, что приводит к растрескиванию внутреннего слоя. Поэтому именно эти аккумуляторы наиболее уязвимы к перепадам температур.

Поэтому, выбирая радиатор для отопления квартиры, руководствуйтесь этими моментами и учитывайте работу трассы и местного ЖКХ.

Калькулятор расчета количества секций радиаторов отопления

Как правильно выбрать радиаторы для квартиры?

Выбор радиатора для квартиры - ответственный шаг. Не все виды отопительных систем, представленные на рынке, подходят. Некоторые приборы не способны выдерживать нагрузки и гидравлические удары, которые обычны в наших коммунальных услугах. Важно учитывать не только материал, но и максимальную нагрузку радиатора.

Кроме того, для эффективной работы ТЭНа и его максимальной теплоотдачи необходимо правильно рассчитать количество секций.

При выборе радиатора для квартиры необходимо учитывать следующие факторы:

  • Общая площадь квартиры. Исходя из этого параметра, необходимо подобрать мощность радиатора.
  • Максимальное давление в системе отопления. У каждого устройства своя предельная нагрузка.
  • Материал и максимальная температура, которую может выдержать радиатор. Мощность радиатора. Это будет основополагающим фактором, исходя из которого необходимо рассчитать количество секций и общую длину устройства.
  • Общий дизайн и стиль аккумуляторов.

Выбирая аккумуляторы для своей квартиры, не нужно слишком усердствовать. Невысокая цена может стать причиной холода в помещении, а срок службы недорогих радиаторов отопления не превышает 5-6 лет.

В случае аварии в системе центрального отопления дешевые батареи могут быстро выйти из строя из-за гидроудара.

В заключение статьи предлагаем вам очень подробную лекцию по выбору радиаторов для квартиры.

Видео: Как выбрать радиаторы отопления

Модель

Тип RS2 | Коммерческие водяные радиаторы

Общий:

Обеспечьте стальные радиаторы колонного типа длины и в указанном месте, а также мощности, стиля и оснащения аксессуарами в соответствии с графиком. Подвесная радиаторная колонна отопления должна быть цельносварной стальной цельносварной конструкцией, состоящей из вертикальных плоских водяных труб, приваренных к горизонтальным круглым коллекторам сверху и снизу.Расстояние между вертикальными водяными трубками должно быть номинальным 2 дюйма; и радиатор должен быть доступен с номинальной высотой 16 дюймов, 24 дюйма, 30 дюймов, 78 дюймов или 84 дюймов, как указано на планах.

Коллекторы должны включать все необходимые впускные, выпускные и вентиляционные соединения по мере необходимости. Стандартные присоединительные размеры - коническая резьба NPT для подающего и обратного трубопроводов и 1/8 дюйма для вентиляционного соединения. Там, где это необходимо для правильного потока воды, предусмотрена внутренняя перегородка.

Панели излучающего отопления должны быть доступны длиной от 4 дюймов до 20–0 дюймов с шагом в два дюйма без необходимости сращивания.Излучение панели должно быть способно монтироваться на типичную конструкцию стеновой стойки без дополнительной блокировки или обвязки. Соответствующие кронштейны для настенного монтажа должны быть снабжены излучением.

Колонка излучения должна быть произведена в США.

АЛЬТЕРНАТИВ:

Столбчатые радиаторы RS2 должны быть снабжены приварными опорами для напольного монтажа. Пьедесталы должны обеспечивать зазор 4 дюйма под радиатором.

Номинальное давление:

Номинальное давление излучения должно быть следующим:

СТАНДАРТ: рабочее давление - максимум 56 фунтов на квадратный дюйм, испытательное давление - максимум 74 фунта на квадратный дюйм

ИЛИ

СРЕДНЯЯ: рабочее давление - максимум 85 фунтов на квадратный дюйм, испытательное давление - максимум 110 фунтов на квадратный дюйм

ИЛИ

ВЫСОКИЙ: рабочее давление-128 фунтов на квадратный дюйм максимум, испытательное давление 184 фунтов на квадратный дюйм максимум

Радиационное расширение колонны не должно превышать 1/64 дюйма на фут излучения при 215ºF.Установщик должен обеспечить соответствующую компенсацию расширения для каждого радиатора.

Отделки:

Излучение колонки должно быть очищено и фосфатировано перед нанесением порошкового покрытия. Затем радиационная отделка окрашивается глянцевым порошковым покрытием с общей толщиной краски 2-3 мил (0,002–0,003 дюйма). Цвет должен быть выбран из стандартных цветов Runtal, или дополнительные цвета будут доступны за дополнительную плату.

Гарантия:

На все радиаторы Runtal распространяется 5-летняя ограниченная гарантия.

Производитель:

При соблюдении требований обеспечьте излучение колонки производства Runtal North America, Inc.

ДОПОЛНИТЕЛЬНЫЕ ПРЕДМЕТЫ, КОТОРЫЕ МОГУТ БЫТЬ ДОБАВЛЕНЫ В СПЕЦИФИКАЦИИ:

Изготовитель излучения должен обеспечить комбинированный запорный клапан / штуцер шириной менее двух дюймов для подачи и возврата к каждому панельному радиатору, который будет устанавливаться на месте другими.

При необходимости следует использовать соединители

Runtal-Flex для компенсации расширения радиаторов.

Модель Тип RS2
Краткие характеристики

Колонка радиатора, Спецификация

1. Радиаторы изготовлены из холоднокатаной низкоуглеродистой стали, полностью сварные и состоят из коллекторных труб на каждом конце, соединенных плоскими овальными водяными трубками.
2. Доступная толщина водяной трубки (элемента):
Стандартное давление - 0.048 ″ мин. Толщина стенки
3. Коллекторные трубы радиатора имеют круглую форму с минимальной толщиной стенки 0,072 дюйма и включают все необходимые соединения подачи, возврата и выпуска воздуха. Внутренняя перегородка предоставляется по мере необходимости.
4. Стандартные соединения трубопроводов представляют собой муфты с конической резьбой 1/2 ″ NPT, расположенные внизу на противоположных сторонах. Соединения для выпуска воздуха представляют собой патрубки с конической резьбой 1/8 ″ NPT, расположенные на верхней стороне возврата.
5. Стандартное рабочее давление:
56 фунтов на кв. Дюйм макс. - (испытано при 74 фунтах на квадратный дюйм)
6. Расширение радиатора не превышает 0,016 дюйма на погонный фут при 215 ° F. Компенсация расширения, если требуется, должна быть обеспечена в трубопроводе другими
Радиаторы
7. Радиаторы очищаются и фосфатируются перед нанесением порошкового покрытия.
8. Радиаторы окрашены глянцевым порошковым покрытием с общей толщиной краски от 2 до 3 мил (0,002 ″ - 0,003 ″).
9. Цвет финишной краски должен быть выбран из доступных стандартных или дополнительных цветов перед заказом
10. Кронштейны для настенного монтажа поставляются с радиатором, если не указаны подставки.
11. Необходимая блокировка опоры стены для правильного монтажа радиатора должна быть произведена другими.
12. производятся в США в размерах, мощности и количествах, указанных на планах и графиках.

Технические характеристики продукта (PDF)

BS 1452 класс 220 эквивалент

Описание шкалы окладов ООН с пояснением, классы ООН, типы контрактов ООН, контракты ПРООН, P-2, FTA, TA, NO-A, NO-B, NO -С, СБ. После GS-7 начинаются национальные офицеры (NO) - у них 3 разряда - NO-A, NO-B, NO-C (NO-C имеет самую высокую зарплату).Иногда вы можете найти оценки SB (используются для ...

University Park: попытка получить более 48 кредитов, минимальный совокупный средний балл 2,75, а также комбинированный средний балл 2,5 из следующих восьми при поступлении на основные курсы; 8 кредитов по математике. с аналитической геометрией (эквиваленты MATH 140 и MATH 141), 2-3 кредита по Матрицам (эквивалент Math 220), 3 кредита по общей химии (эквивалент CHEM110 ...

Доступны следующие классы Euromark и Eurospray, все они поддерживаются действующий сертификат дорожных испытаний в Великобритании согласно BS EN 1824, класс опрокидывания P5, эквивалентный 1000000 ± 20% колесных проходов.Все материалы имеют класс точки размягчения SP1 по BS EN 1871, что дает минимальное значение 65 ° C. Стяжка / Экструзия EUROMARK Термопласт R2 R2 S2 R3 S2 R3 S3 ...

TOT-2381BS-N3.5. Трехзначный светодиодный дисплей. Каталожный номер TOT-2381BS-N3.5. Чип. Цвет источника материала. Максимум. Состояние юнит-теста.

(PVC-U) BS EN 1401, BS EN ISO 1452-1 до 5 в зависимости от класса PN10. При использовании труб BS 3506 (класс C) соединения должны соответствовать BS EN ISO 1452-1-5 в зависимости от ситуации Полипропилен (PP) BS EN 1852-1 (PP) Полиэтилен (PE) BS EN 12666-1 (PE) Термопласты одностенная (только воздуховоды, проложенные минимум на 600 мм ниже поверхности)

Студентам-переводчикам рекомендуется заполнить не менее 60 кредитных часов в течение первых двух лет обучения.Мы рекомендуем им пройти курс цифровых систем (эквивалент CSE 241 UB) и курс вероятностей и статистики на основе вычислений (эквивалент MTH 411, EAS 305 или STA 301 UB) в течение первых двух лет обучения.

Принятый соискатель UAA, который закончил курс UAA с оценкой C или выше, может иметь право на получение кредита за обязательный курс. Это относится только к определенным курсам из каталога UAA, заранее утвержденным программой UAA, которая также определяет количество и уровень присуждаемых кредитов.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
