алюминиевый, биметаллический, низкий, своими руками видео инструкция по установке, высота, фото и цена

Низкие радиаторы отопления есть в любой группе отопительных приборов. К этой категории относится оборудование, высота которого не превышает 45 см. Такие небольшие батареи обычно ищут из эстетических соображений: при панорамном остеклении или невысоких подоконниках. Иногда необходимо обогреть всю холодную стену, в таком случае это один из самых эффективных вариантов. Ведь низкие радиаторы имеют низкую теплоотдачу, а значит, их длина будет значительной, что и нужно для обогрева холодной или «плачущей» стены.

Понятно, что хочется, чтобы все выглядело стильно, но в отоплении нельзя ориентироваться только на эстетику: очень важны и технические данные. Поэтому обращают внимание на металл, из которого они сделаны. Ведь именно его свойства во многом определяют характеристики радиаторов и область их применения.

Алюминий

Самые низкие алюминиевые радиаторы имеют высоту 245 мм. В кампании Sira есть такие модели: Alux 80 и Alux 100, Rovall 80 и Rovall 100, Swing. У них хорошая для таких миниатюрных изделий теплоотдача – 89-97 Вт. У Global низкий радиатор – модель Gl-200/80/D. Эта модель литая, с рабочим давлением 16 бар.

Самый нижний радиатор у “Глобала” Gl-200/80/D имеет высоту 200 мм

Есть алюминиевые радиаторы с межосевым расстоянием 200 мм и от Российского производителя – от]Rifar (Rifar)[/anchor] – это Rifar Base 200 и Rifar Forza 200. А задняя стенка сплошная. Их можно смело ставить «спиной» к окну и не беспокоиться о внешнем виде с улицы.

Но это самые маленькие радиаторы. Есть большой выбор моделей, высота которых не будет выше 45 см. Такие размеры есть у каждой компании, почти в каждой линейке. Межосевое расстояние 300 мм, 350 мм или 400 мм также подходит для низкой категории.

Достоинства, недостатки

В любой линейке есть разряженные батареи, с межосевым расстоянием 300 или 350 мм

Достоинства алюминиевых радиаторов: легкие, имеют высокую теплоотдачу, малую мощность (воды помещается мало), быстро реагировать на изменения температуры.

Наиболее важным недостатком алюминия является реакционная способность и его мягкость. Для нормальной и длительной работы необходим качественный теплоноситель: Рн 7-8, рабочее давление – от 5-6 Бар для экструзионных моделей, до 10-12 для литых. Крайне важно, чтобы теплоноситель содержал небольшое количество кислорода и взвешенных веществ. Кислород способствует окислению и разрушению алюминия, взвеси стачивают металл.

Но у каждого производителя свои требования. Например, китайские алюминиевые радиаторы Radena работают при давлении 16 Бар и теплоносителе с Ph 6,5-9.. А экструзионные модели Sira имеют рабочее давление 16 Бар и гарантийный срок 25 лет. Возможно, есть и другие алюминиевые радиаторы, характеристики которых выходят далеко за рамки среднего: слишком много здесь производителей и моделей.

При выборе не забывайте обо всех этих технических тонкостях: только при совпадении условий эксплуатации с рекомендациями производителей отопление будет работать долго и без перебоев.

При монтаже системы стоит помнить, что алюминий нельзя напрямую соединять с медью (или сплавами на основе меди). Это значит, что при разводке медными трубами радиаторы лучше ставить другие. Также не используйте бронзовые или латунные фитинги. Оцинкованные фитинги и фитинги хорошо сочетаются с алюминием.

Область применения

Область применения: в индивидуальном отоплении ограничений практически нет, может быть стоит только обратить внимание на температуру теплоносителя, особенно если в системе есть угольный или дровяной котел. Ставить их в квартиры рискованно. Разве что только очень надежный и проверенный, и только если теплоноситель в системе соответствует требованиям производителя.

О выборе радиаторов для квартиры и дома читайте в статье “Алюминиевые батареи: виды, выбор, подключение”

Расчет количества батарей отопления

Расчет производится с учетом нескольких факторов:

• площадь отапливаемого помещения, цифры будут более точными, если рассчитать кубический объем комнатного воздуха, который следует разогреть;
• площадь наружной поверхности нагрева, отдающая тепло в помещение, обеспечивающая циркуляцию теплового потока;
• температурный режим работы.

Если вам не нужна особая точность, можно воспользоваться старым проверенным методом.

Расчет секций радиаторов на примере радиаторов КОНДОР

Изначально рассчитываем площадь квартиры, а не объем.

Затем, если радиаторы секционные, берем необходимое количество из расчета: одна секция на два квадратных метра.

Теперь посчитаем общую сумму и к полученному результату прибавим 10% от полученной суммы, это для компенсации потерь через окна и двери.

Более подробную информацию вы можете прочитать в статье “Как самостоятельно рассчитать радиаторы отопления”

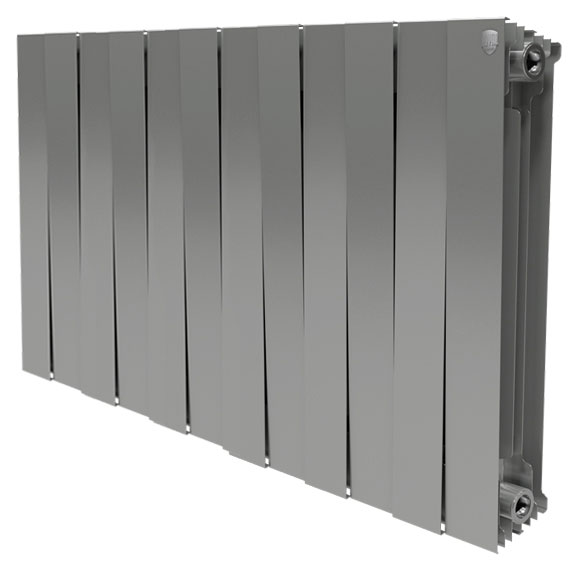

Биметаллические

Биметаллическими радиаторами принято называть отопительные приборы, в которых коллекторы, по которым течет вода, выполнены из стали (иногда нержавеющей, иногда черной). Затем эта рама сплавляется с алюминиевой «рубашкой» ребер (для увеличения теплопередачи).

Биметаллические очень маленькие радиаторы не имеют

Такие батареи имеют высокое рабочее давление – до 20-24 бар, могут работать практически с любым теплоносителем (нержавеющие коллекторы работают с любыми), обладают достаточно высокой теплоотдачей. Их недостаток: зачастую маленькое сечение вертикальных каланов, а также высокая цена.

Ситуация здесь практически такая же, как и у алюминиевых: у некоторых производителей очень маленькие радиаторы высотой 245-265 мм (у тех же “Сира” и “Рифара”), и почти все они имеют высоту от от 350 мм до 450 мм.

Достоинства, недостатки

Достоинства – высокое рабочее давление, совместимость с любыми металлами (алюминий не контактирует ни с теплоносителем, ни с подводящими трубопроводами). Работает с теплоносителем в широком диапазоне – Ph 6,5-9в моделях со стальными коллекторами и Ph от 5 до 10-11 в моделях с нержавеющими (Royal Thermo, Calidor, Nova Florida, Radena). Еще одним хорошим качеством является высокая теплоотдача секции, а также малая инерционность (позволяет точно регулировать температуру в помещении с помощью автоматики котла или терморегулятора для радиатора).

Недостатки – высокая цена, что обусловлено высокой сложностью технологии. И еще один недостаток: некоторые фирмы делают вертикальные коллекторы малого диаметра, и они при большом содержании взвешенных частиц в теплоносителе могут забиваться. Поэтому на входе желательно установить фильтры (и их нужно регулярно чистить).

Область применения

Этот тип радиатора был специально разработан для наших условий центрального отопления. Поэтому их нужно устанавливать в многоэтажных квартирах. Они прекрасно будут работать в индивидуальном отоплении, но зачем платить большие деньги за ненужный запас прочности (почти десятикратный)?

Чугун

Давно прошли те времена, когда был только один тип чугунных батарей. “Советский” аккордеон далеко не единственный вариант, есть и модерн, и во дворце, и в стиле модерн. Есть настенные и напольные модели. Настенные – это в основном те же «гармошки» – МС-140 и другие, а также обычные секционные привычного сегодня стиля. Напольные – чаще их называют дизайнерскими радиаторами. И, к сожалению, они стоят очень дорого. Но смотрятся стильно. О видах и типах радиаторов, их производителях и технических характеристиках читайте здесь.

Чугунные радиаторы сегодня тоже в современном стиле.

“Аккордеон” тоже выпускается сегодня и пользуется хорошим спросом. Называется МС-140, МС-110 и МС-90. Есть здесь и низкие модели: с межосевым расстоянием 300 мм, и высотой установки 382-388 мм (у разных производителей высота немного отличается).

Чугунные радиаторы в современном стиле: очень похожи на алюминиевые и биметаллические. В этой группе самые маленькие радиаторы тоже будут чуть меньше 400 мм.

Чугунные радиаторы в стиле ретро часто бывают небольшими

И третья группа чугунных батарей – это дизайн радиаторов. Большинство из них напольные – на ножках. И размеры у них тоже примерно одинаковые: около 40 см (с ножками). Но у некоторых фирм есть очень компактные:

• модель BOLTON 220 с высотой установки 330 мм;
• Высота Hellas 270 от Viadrus составляет всего 340 мм.

Возможно, есть и другие низкие чугунные радиаторы: предложений очень много, все отследить невозможно.

Преимущества, недостатки

Несомненными достоинствами являются длительный срок службы, невысокая цена (кроме дизайнерских радиаторов) и возможность работы с любыми теплоносителями. Недостатки – большой вес и хрупкость, сложен в обработке, не ремонтируется, низкое рабочее давление – 9-10 бар.

Также есть свойства, которые в одном случае являются преимуществом, а в другом – недостатком:

• Большая инертность. Толстые стены долго прогреваются при разгоне системы. Но они долго остывают. Эта особенность позволяет им сгладить колебания температуры при использовании обычного угольного котла.
• Крупногабаритные секции. Они держат много воды, что опять же приводит к увеличению инерционности системы и использованию более мощного насоса в системах с принудительной циркуляцией. А вот для систем с естественной циркуляцией малое гидравлическое сопротивление широких коллекторов является несомненным плюсом.

Область применения

Все эти свойства определяют область использования чугунных радиаторов, в том числе невысоких: они оптимальны для индивидуальных систем отопления (дома, дачи, дачи). Они достаточно хорошо стоят в многоэтажных домах небольшой этажности: там, где рабочее давление в системе не превышает 9-10 бар. Других требований к теплоносителю они не предъявляют: им все равно, есть ли в нем кислород, сколько в нем взвешенных веществ и какова его кислотность. При периодической стирке они будут стоять долго.

Как промыть аккумулятор читайте здесь.

Стальной трубчатый

В этой категории самый большой ассортимент низких радиаторов. А низкие вот такие:

У любого производителя трубчатых радиаторов вы найдете такие, которые можно отнести к категории низких. В них может быть от двух до шести столбиков труб, соответственно они будут иметь разную глубину – от 50 мм до 250 мм. Каждую из моделей можно установить на пол или повесить на стену (уточняйте при заказе).

Достоинства и недостатки

Трубчатые радиаторы могут быть нелинейными

К достоинствам можно отнести большой выбор моделей, различной ширины и глубины, легкость очистки, привлекательный внешний вид, большое количество декоративных возможностей. Большое сечение труб создает небольшое гидравлическое сопротивление, к тому же такие радиаторы редко засоряются.

Недостатки стали обусловлены: склонность к коррозии, высокие требования к теплоносителю, низкое рабочее давление, малый срок службы – от 5 до 10 лет. Исключение — Zehnder Charleston Pro

, который изнутри обработан двумя составами. Они настолько хорошо противостоят коррозии, что этот вариант может стоять на Ph 5-11. Гарантийный срок составляет 25 лет.

Область применения

В основном трубчатые радиаторы предназначены для индивидуального отопления. При этом они могут работать как в системах с принудительной, так и с естественной гравитацией. Единственное требование – система должна быть закрытого типа.

Наконечники для установки узких радиаторов

Минимальный зазор между стеной и батареей должен быть не менее 5 см

При установке батарей под окном или на сплошную стену обязательно нужно соблюдать некоторые нюансы.

• Если установка конструкции под окном неизбежна, то изначально необходимо найти центр подоконника, по которому отмерять ось радиатора.
• Учитывайте конвекцию воздуха. Соблюдайте зазор между стеной и батареей. Этот зазор должен быть не менее 5 см.
• Если установлены радиаторы с отсекателем воздуха, расстояние между ними должно быть не менее 5 см.
• При установке низких радиаторов на стену необходимо учитывать, что расстояние от радиатора должно быть не менее 3 см, а от пола – 5-10 см.
• Для сохранения привлекательного дизайна в помещении можно разместить радиатор в заранее подготовленной нише. Общение должно осуществляться с ней заранее.

Радиаторы должны быть установлены вдоль каждой стены, выходящей наружу. Это значительно улучшает микроклимат в помещении.

Довольно популярными среди пользователей, владеющих загородными домами, считаются узкие горизонтальные и вертикальные радиаторы. В таких домах обогреватели всегда окупаются, создавая тепло и уют при нормальных энергозатратах.

Стальные панельные

Стальные панельные радиаторы невысокие: в основном изготавливаются из 300 мм в высоту (здесь высота радиатора, а не межосевое расстояние). Они есть у любого производителя: и у российского Prado, и у европейских Purmo и Kermi.

Есть и более низкие, но они редки. Итак] Purmo[/anchor] имеет модели Ventil Compact, Purmo Planora и Ramo Compact. Их высота начинается от 200 мм (межосевое расстояние 150 мм). Другого такого маленького мы не нашли.

Стальные панельные радиаторы очень низкие

Преимущества и недостатки

К преимуществам стальных радиаторов относятся их компактные размеры и самая низкая цена одного киловатта мощности. Кроме того, сталь – некапризный металл, не конфликтующий с другими компонентами системы.

Основной недостаток – склонность к коррозии, а значит и требовательность к теплоносителю: Ph 7-8 и отсутствие кислорода (замкнутые системы). Стенки панелей имеют толщину 1,25 мм или 1,4 мм. При некачественной охлаждающей жидкости они могут подвергаться коррозии за несколько сезонов. Есть еще один недостаток, который обусловлен конструкцией: малая ширина каналов, по которым циркулирует теплоноситель. При большом количестве загрязнений в охлаждающей жидкости они быстро засоряются. А промыть такой радиатор – проблема. Еще одним недостатком является сложность очистки при наличии пластин с конвективными ребрами.

Подробнее о стальных радиаторах читайте здесь.

Область применения

Обычно панельные радиаторы находятся в индивидуальных системах закрытого типа (с закрытым расширительным бачком). Циркуляция теплоносителя должна быть принудительной: у этих обогревателей высокое гидравлическое сопротивление.

Не рекомендуется устанавливать в многоэтажных квартирах, давление редко это позволяет (рабочее 10 бар). Только в системах, имеющих собственную водоподготовку (независимый тип подключения) с обязательной ступенью деаэрации (удаления воздуха).

Конструкции батарей

С точки зрения конструктивного решения все радиаторы можно разделить на:

1. Секционные;
2. Панель;
3. Трубчатый;

Наиболее распространены, конечно же, секционные модели. Это как раз те вертикальные «гармошки», о которых мы упоминали в начале статьи. Алюминиевые, биметаллические и дешевые стальные батареи также представляют собой набор секций, соединенных металлическими ниппелями.

Панельные радиаторы представляют собой тонкие плоские стальные изделия, состоящие из прямоугольных пластин, между которыми расположены трубчатые конвекторы, значительно повышающие эффективность отопления.

Панельные радиаторы

Трубчатые батареи считаются самыми дорогими и надежными. В них теплоноситель циркулирует внутри сварных армированных труб, расположенных вертикально. Этим они похожи на секционные устройства, но выгодно отличаются от них внешним видом и размерами.

Трубчатый радиатор

Трубчатые радиаторы доступны в различных цветах, высоких, низких и средних вариантах, а также множество вариантов с нестандартными размерами и конфигурациями. Именно поэтому они используются в большинстве роскошных элитных коттеджей и загородных резиденций и могут быть удачно интегрированы в любой самый изысканный и утонченный интерьер.

Радиаторы медно-алюминиевые

Этот тип радиаторов и конвекторов при небольших размерах обладает высокой теплоотдачей. Обычно это медная трубка, на которой закреплены алюминиевые пластины. Это устройство спрятано в окрашенном стальном корпусе (иногда встречается из нержавеющей стали). Большинство производителей на рынке выпускают низкие медно-алюминиевые радиаторы:

• «Термия» – высота от 200 мм, подключение снизу и сбоку.
• Регул-система – все модели высотой 215 мм;
• «ИзоТерм» – от 215 мм;
• Mars – секционного типа высотой 385 мм.

О производителях и моделях медно-алюминиевых и медных радиаторов читайте здесь.

На фото медно-алюминиевые радиаторы Regulus-system

Достоинства, недостатки

Преимуществом данного типа низких радиаторов является довольно большая теплоотдача при небольшом размере (радиатор 200мм * 400мм выдает 240Вт). Второе хорошее свойство заключается в том, что медь не требует закрытой системы, а Ph должен быть в пределах 7-9. . Довольно высокое рабочее давление – 16 бар.

Но, несмотря на такие характеристики, не рекомендуется устанавливать в системах с централизованным отоплением: если сама медь мало реагирует на качество теплоносителя, то она разъедает припой и появляются протечки в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее просто стирают (медь мягкая и постепенно стачивается, и это один из ее основных недостатков). Еще одним недостатком является высокая цена, а также скрипы и шорохи, возникающие при охлаждении и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши пока нет).

Внутри медно-алюминиевых радиаторов имеется такая или подобная конструкция.

Область применения

И опять же, эти радиаторы хорошо подходят для индивидуальных систем (с принудительной циркуляцией). А вот разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований к теплоносителю и рабочему давлению. Также необходимо установить входной фильтр.

Некоторые особенности установки и эксплуатации узких и высоких радиаторов отопления

Если считать купить узкие и высокие радиаторы отопления , то выбор будет ограничен по глубине и ширине. Большинство моделей имеют вид одной секции или радиаторного промежутка высотой до 2 м и шириной около 120-130 мм с односторонними патрубками относительно коллектора. При выборе следует учитывать, что установка и эксплуатация таких устройств имеет ряд особенностей, которые необходимо учитывать на уровне проектирования:

• радиаторы высотой около двух метров имеет смысл использовать в помещениях с высотой потолков 3,5 метра и более, или в тех случаях, когда конструкция и конфигурация помещения не позволяют разместить горизонтальные приборы;
• желательно, чтобы в системе отопления поддерживалась высокая скорость циркуляции теплоносителя, иначе верх радиаторов всегда будет намного теплее, чем низ, а при вертикальном расположении этот эффект значительно усиливается; 9радиаторы высокого типа 0146
• эффективно используются в качестве «тепловых рамок» рядом с французским остеклением, когда нет возможности оборудовать теплый пол конвекторами;
• тепловая эффективность узких высоких радиаторов рассчитывается с учетом высоты помещения, поэтому формулы, используемые при расчете «квадратов площади помещения» в данном случае не дают правильного результата;
• радиаторы с нижним подключением к системе отопления начинаются с 4-х секций.

Необходимо тщательно изучить перспективы использования помещения, так как вносить изменения в систему отопления потом будет технически сложно. Узкие радиаторы отопления выполняют свои функции в полной мере, если опираться на правильные расчеты и оценивать перспективы использования помещения с изменением дизайна.

Плинтус отопительный

Этот тип отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ подключения, компоновка и другие габариты. ТЭНы могут быть вставлены в нагревательные модули (трубки с пластинами) или собраны в замкнутые контуры, по которым циркулирует теплоноситель. Они располагаются вдоль пола по периметру стен, покрытых металлическими декоративными накладками. В ширину – около 3 см, в высоту 12-20 см в зависимости от мощности. Именно низкие радиаторы.

Так выглядит цокольный обогрев. Больше никаких других обогревателей

Преимущества, недостатки

Преимущество в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, которое поднимается от теплых плинтусов, в первую очередь нагреваются стены. Затем они начинают излучать тепло. Поэтому в помещении наблюдается более равномерная температура, а теплый воздух не скапливается вверху.

Еще один плюс – очень компактные размеры и при этом достаточно высокая теплоотдача: один счетчик выдает 180-280 Вт при средних температурах. Кроме того, они не бросаются в глаза и дают широкий простор для дизайнерских решений.

Минус один – высокая цена.

Область применения

Отлично подходят для индивидуальных систем отопления. В квартирах возможна установка электрических теплых плинтусов. Подключение к централизованному отоплению требует комплексной системы: для оптимальной работы разница между подающим и обратным трубопроводами не должна превышать 5оС, поэтому длина каждого контура должна быть не более 12-14 метров, а для поддержания необходимо установить смесительный узел.
