Алюминиевый радиатор 500: виды, методы производства и

28-07-2017

Отопление

В большинстве частных зданиях система отопления есть независимой. В качестве отопительных устройств значительно чаще употребляются алюминиевые устройства, характеристики которых разрешают легко поддерживать в доме комфортную температуру воздуха, а схема подключения вычислена на межосевое расстояние в 500 мм.

Ниже будем разбираться в обстоятельствах популярности таких устройств у обладателей частных домов, а также в их изюминках. Вы определите о видах и методах производства, технических параметрах и правилах выбора.

Виды и метод производства

Так как алюминий – металл достаточно мягкий, для изготовления радиаторов он употребляется не в чистом виде. Дабы обеспечить устройствам прочность, сплав разбавляется особыми кремниевыми добавками, а уже полученная масса употребляется для производства, как отдельных секций, так и коллекторов.

Значительно чаще при изготовлении используется два основных метода:

Литья

Посредством данного способа отливают отдельные секции, используя для этих целей силумин, который и есть смесью алюминия с кремнием. И не смотря на то, что содержание кремния в сплаве не превышает 12%, этого достаточно, дабы обеспечить изделиям нужную прочность. Литье секций производится при повышенном давлении, разрешающем взять изделия самых разнообразных форм. Инструкция допускает применение изделий при большом давлении – от 6 до 16 бар. Свободное прохождение теплоносителя обеспечивается расширенными каналами. Толстые стены секций придают прибору дополнительную прочность.

Экструзии

Данный термин свидетельствует выдавливание, в полной мере логично высказать предположение, что все детали изготавливаются методом продавливания сплава через формующее отверстие. Таким методом изготавливают только вертикальные части устройств. Материалом для производства есть конкретно алюминий, в который додают определенные составы. Коллекторы изготавливаются таким же способом, но при их производстве употребляется силумин. В то время, когда все детали коллектора готовы, их прессуют совместно и соединяют. Благодаря применению для того чтобы способа, до конечного потребителя доходят недорогие батареи. Но потом их нельзя модернизировать.

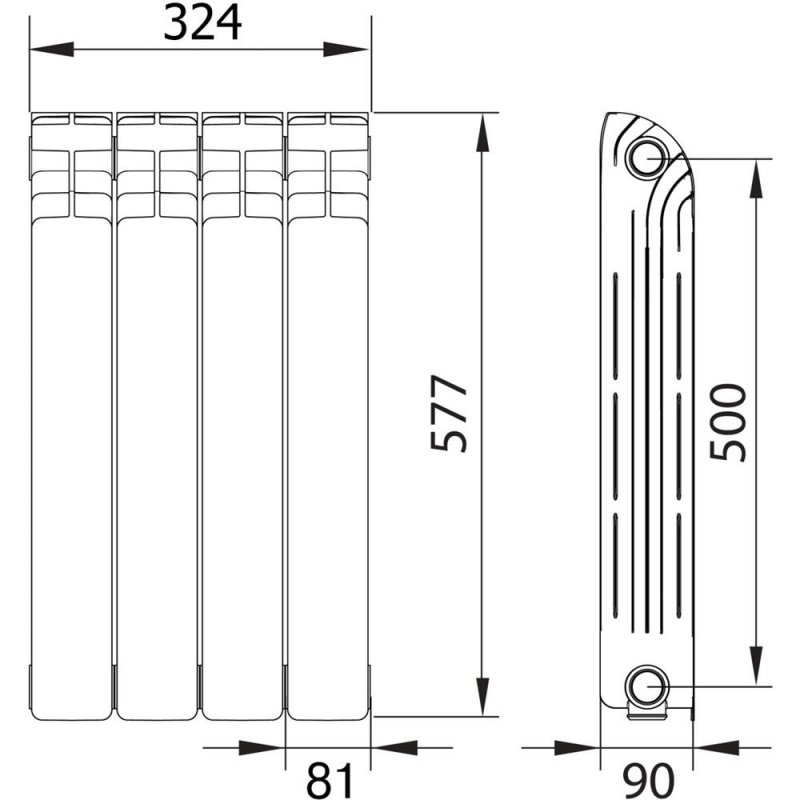

Давайте рассмотрим тип радиатора 500 на 80 – что это:

• 500 мм – расстояние между центрами коллекторов;
• 80 мм – ширина одной секции.

Батарея анодированного типа

1. Процесс производства изделий данного вида достаточно сложен.
2. Для изготовления таких батарей используется отличный очищенный алюминий.
3. Готовые радиаторы анодируют, тем самым изменяя структуру металла, что повышает его устойчивость к коррозии.
4. В целях увеличения теплоотдачи, внутреннее пространство радиаторов делают полностью гладким. Достигнуть данного результата разрешает то, что все детали радиатора соединяются с наружной стороны муфтами.

Благодаря особенному методу обработки металла и внутреннему устройству, такие устройства способны устоять перед запредельными нагрузками, достигающими 70 бар. Но их цена по карману далеко не каждому потребителю.

Технические параметры радиаторов из алюминия

Расстояние между коллекторами (осями)

В названиях, указанных на упаковках радиаторов, постоянно присутствует цифра, обозначающая межосевое расстояние. В большинстве случаев, эти величины стандартны и равны, как 200 мм и 350 мм, так и 500 мм. Но выпускаются и другие радиаторы, у которых расстояние между коллекторами варьируется от 200 мм до 800 мм.

Совет: перед тем как покупать устройство, направляться измерить высоту участка, расположенного между подоконником и полом, куда он и будет установлен.

Алюминиевые и биметаллические радиаторы 500 не рекомендуется монтировать прикасаясь к какой-либо поверхности. Это способно существенно затруднить циркуляцию тёплого воздуха, в следствии чего эффективность батареи снизится.

Совет: устанавливая радиатор системы отопления, необходимо следить за тем, дабы от подоконника и пола до радиатора оставалось не меньше 100 мм свободного пространства. От стенки радиатор кроме этого должно отделять пространство, составляющее порядка 30 мм.

О тепловых параметрах

Большую часть теплообмена радиатора образовывает лучистый теплообмен либо радиация. Другая часть тепла передается в атмосферу за счет конвекции либо перемешивания воздушных масс. За счет особенного строения радиатора отопления, т.е. ребристой поверхности, теплоотдача существенно улучшается.

Теплообмен

Алюминиевый радиатор обогревает помещение двумя методами:

• теплоотдачей – в паспорте изделия указывается в ваттах. Дабы вычислить неспециализированное значение параметра для отопительного прибора, необходимо мощность секции алюминиевого радиатора 500 умножить на их количество в батарее;
• конвекцией.

Благодаря высокой степени теплоотдачи, радиаторы владеют низкой инерционностью. Это указывает, что им не нужно нагревать теплоноситель до большой температуры, а это, со своей стороны, бережет котел от износа.

Срок эксплуатации

Фактически все производители алюминиевых радиаторов гарантируют потребителям, что их изделия будут являться верой и правдой от 10 до 20 лет. Более узнаваемые производители накидывают еще 5 лет.

Но прослужить прибор способен намного продолжительнее. Необходимо только периодически его осматривать и своевременно ликвидировать все недостатки. В зависимости от выбираемой модели, технические параметры радиаторов приблизительно такие:

• протяженность между центрами подводящих труб либо осями – 200 мм, 350 мм, и 500 мм;
• давление в системе – 6-16 бар;
• теплоотдача либо мощность алюминиевых радиаторов отопления 500 из расчета на 1 секцию – 82 Вт-212 Вт;
• масса секции – 1 кг-1,47 кг;
• вместимость секции – 250 мл-460 мл;
• самая высокая степень нагрева – 110°С;
• гарантийный срок работы – до 15 лет.

Наиболее узнаваемые производители

Рейтинг биметаллических радиаторов отопления 500 на 80 равно как и алюминиевых неизменно изменяется, сейчас больше всего пользуются спросом:

1. Faral – из Италии в Россию данный производитель поставляет два типа радиаторов, одним из которых есть Faral Green HP, а другим – Faral Trio HP. Расстояние между коллекторами равняется 500 и 300 мм. В собранном виде количество секции радиатора варьируется от 3 до 16. Наряду с этим фиксируются они между собой посредством ниппелей.

1. Kalidor – производятся данные батареи, как и прошлые, в Италии, использование последних достижений науки и техники разрешило существенно улучшить технические параметры данных изделий. Радиаторы отличаются повышенной теплоотдачей и устойчивостью к происхождению коррозии. Нанесение лакокрасочного покрытия производится особенным образом, что придает ему дополнительную прочность.

1. Rovall – особенную популярность в России купили пара моделей данного производителя. Это разъясняется широким выбором цветовых решений и прочностью конструкции радиаторов.

Вывод

Любой отопительный прибор имеет свои технические параметры, в этом случае речь заходит об алюминиевом радиаторе отопления с расстоянием между центрами коллекторов равным 500 мм.

Промышленность предлагает клиентам разные размеры отопительных устройств, дабы их возможно было установить своими руками максимально комфортно и в выбранном месте.

Видео в данной статье разрешит отыскать дополнительную данные по указанной выше теме.

габариты, высота, длина, ширина и глубина радиатора, фото и видео подсказки

Содержание:

• 1 Нестандартные размеры радиаторов
• 2 Размеры стандартных радиаторов
• 3 Отопительные приборы однотрубных систем
• 4 Классификация отопительных приборов
  • 4.1 Чугунные батареи – отопительные приборы, проверенные временем
  • 4.2 Алюминиевые радиаторы
  • 4.3 Биметаллические отопительные приборы
  • 4.4 Стальные радиаторы
• 5 Влияние размера алюминиевого радиатора отопления
  • 5.1 Межосевое расстояние
  • 5.2 Глубина
  • 5.3 Определение объёма секции
• 6 Как правильно подобрать размер секций радиатора
  • 6.1 При стандартном расположении
  • 6.2 При оригинальном интерьере
• 7 Теплоотдача одной секции
• 8 Инфракрасные теплые полы.
• 9 Рабочее и опрессовочное давление

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм. теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются и их габариты. Наиболее часто встречающиеся типоразмеры отопительных приборов считаются как основные, относятся к межосевому расстоянию 500 мм и бывают:

1. Стандартные размеры чугунных радиаторов отопления по спецификации составляют для одной секции (ширина х глубина х высота) 93 х 140 х 588 мм. В различных модификациях глубина может так же составлять 85, 90 и 110 мм, а ширина – 108 мм. Для экзотических чугунных радиаторов в стиле «ретро» типоразмеры ещё разнообразнее. Определить размеры собранного из них прибора отопления несложно – к каждой секции прибавляют 10 мм толщины паронитовой прокладки. Также, в случае монтажа радиатора в нишу или в стеснённых условиях, следует учесть длину в обязательном порядке устанавливаемого промывочного крана. Теплоотдача одной секции составляет порядка 160 Вт. при разнице в температуре воздуха помещения и теплоносителя 70 С, максимально допустимое рабочее давление в системе – 9 атмосфер.
2. Принятые за стандарт размеры биметаллических радиаторов отопления (ширина х глубина х высота), ввиду широкого ассортимента и значительного количества производителей, таковы: 80-82 х 75-100 х 550-580 мм. Средняя величина теплового потока от секции такого прибора составляет порядка 160-200 Вт, благодаря наличию стального сердечника в конструкции рабочее давление в системе может достигать 25-30 атм. а при опрессовке возможно испытание давлением до 35-50 атмосфер.
3. Алюминиевые радиаторы отопления горизонтальные даже при одинаковых размерах могут значительно различаться в технических параметрах. Стандартные габариты их секций составляют (Ш х Г х В) 80 х 80-100 х 575-585 мм. Теплоотдача секции такого вида прибора отопления зависит от оребрения и глубины конструкции, находясь в пределах 180-200 ватт при предельном рабочем давлении системы 16 атмосфер. Опрессовывают такие радиаторы под давлением до 24 атм.

ВНИМАНИЕ! При монтаже системы отопления важным условием является использование труб равной с радиаторами прочности, иначе возможно создание аварийных ситуаций

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
2. Мощность 5-го прибора увеличьте на 10%.
3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

• стальные;
• алюминиевые;
• биметаллические;
• чугунные.

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

• большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
• низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
• большой вес;
• требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

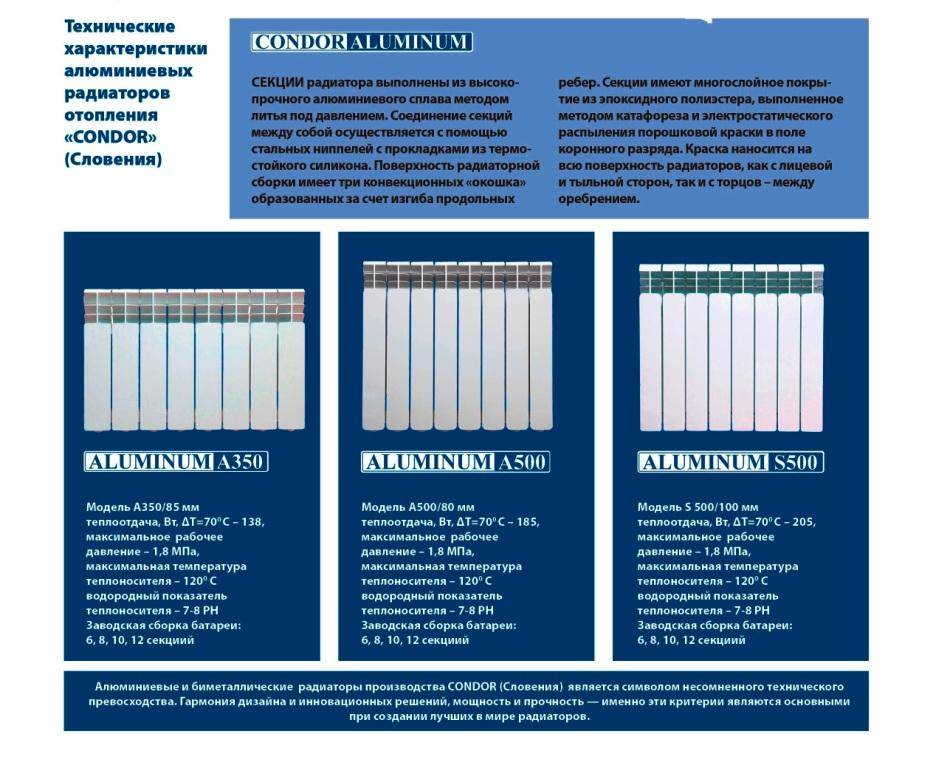

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор

Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

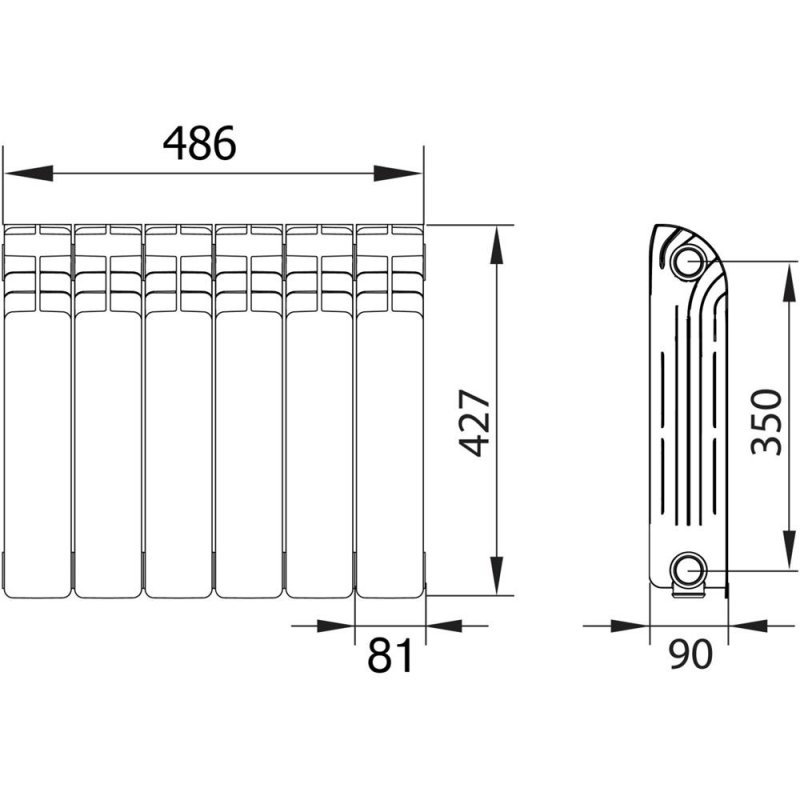

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель — «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Как правильно подобрать размер секций радиатора

Определение габаритов секций и их количества — самый важный шаг в создании классической системы отопления.

При стандартном расположении

От размеров батарей и материала зависит мощность, которую они способны развить.

Длина почти всегда одинакова и составляет 80 мм. Сначала определяют высоту. Для этого выбирают место установки, от которого зависит доступное пространство.

И также большую роль играет дизайн. По этим параметрам определяют вертикальную составляющую. Обычно решают между 350 и 500 миллиметрами.

В зависимости от особенностей помещения, можно приобрести устройства от 200 мм. Если радиатор приобретают для санузла или ванной комнаты, рекомендуют узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют различные вариации от полутора до трёх метров.

Определив две линейных характеристики и материал, переходят к расчётам глубины и количества секций. Число последних обычно принимают равным 10, но встречаются и другие. Толщину находят из объёма. Кубическую величину делят на длину и высоту. Определение мощности также тесно связано с этими показателями: зная необходимую, можно найти количество секций.

При оригинальном интерьере

Для создания дизайна производители зачастую жертвуют техническими характеристиками.

В первую очередь это касается изделий из чугуна. Отечественные радиаторы выглядят серьёзно, при этом просто покрыты краской.

Европейские изящней, но слабее в обогреве. В любом случае необходимо узнать из документации о мощности, которую они способны развить, поскольку выбирать устройства нужно по передаче тепла.

Справка! Существуют батареи в стиле «ретро». Они обладают приятным внешним видом, но дороги.

Алюминиевые имеют одинаковую форму, за исключением заказных, но отличаются разнообразием расцветок. Кроме того, широкий диапазон габаритов помогает вписать их практически в любой участок комнаты.

Биметаллические радиаторы, в отличие от аналогов, выполняют не только прямыми, но также изогнутыми. Благодаря этому они хорошо смотрятся в помещениях с плавными углами.

Вне зависимости от выбранного материала, перед покупкой следует ознакомиться с технической документацией и узнать габариты внутренних частей секций, вмещающих теплоноситель.

Это поможет определиться с батареями не только по внешним признакам, но и по способности к обогреву.

Следует помнить о возможности сочетаний. Так, если определённое устройство подходит по дизайну, но его мощности недостаточно, можно установить дополнительный обогрев, спрятав его за боковой панелью. Или объединить радиаторное отопление с тёплыми полами.

Хорошим вариантом для гостевых комнат станет установка камина. Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размер секций, установленных в помещении. Иногда лучше пожертвовать красотой, чем замерзать каждую зиму.

Если возникло желание создать особый дизайн, следует обратиться к производителям батарей. Они помогут выполнить расчёты. Благодаря этому готовое изделие будет красиво выглядеть и осуществлять свою прямую функцию.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

• биметаллическая секция обогреет 1,8 м2;
• алюминиевая — 1,9-2,0 м2;
• чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

• биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
• алюминиевых 16 м2 / 2 м2 = 8 шт.
• чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Инфракрасные теплые полы.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

• Видео 24. Монтаж и подключение теплого.
• Подключение и устройство теплого пола.
• Монтаж теплого пола.
• Как рассчитать теплый пол

Рабочее и опрессовочное давление

Когда речь заходит про технические характеристики радиаторов, показатели давления всегда приводятся в числе первых. Обычное рабочее давление теплоносителя 6-9 атмосфер. С этим напором любые радиаторы справляются, для чугунных батарей штатной нагрузкой считается как раз 9 атмосфер.

Есть еще понятие «опрессовочного» давления — это максимальное давление в системе, которое может возникать при ее первоначальном запуске. Для модели МС-140 – это 15 атмосфер.

Различные дизайнерские решения оформления чугунных радиаторов

По регламенту при запуске системы отопления обязательно должна выполняться проверка возможности плавного пуска центробежных насосов. По-хорошему, все насосы должны быть оборудованы автоматикой, обеспечивающей этот плавный пуск. Ну а на самом деле…

На самом деле, в большинстве домов ее или нет, или она находится в неисправном состоянии. Но и на такой случай в инструкции предусмотрен соответствующий пункт: первоначальный пуск должен выполняться при закрытой задвижке, которую можно (плавно!) открывать только после выравнивания давления в магистрали. Учитывая, кто и как запускает отопление в наших домах, нетрудно себе представить процент выполнения этих инструкций.

При нарушении регламента и возникает тот самый гидроудар, при котором мгновенный скачок давления вызывает превышение допустимого значения, и один из радиаторов по ходу движения теплоносителя не выдерживает нагрузки. Дальнейший ход событий понятен – его срок службы оказывается не столь долгим, как хотелось бы.

Дата: 25 сентября 2020

Размеры алюминиевых радиаторов: объем сечения, высота

При построении любой системы отопления используются разные типы радиаторов. Любая система отопления должна проектироваться с учетом количества радиаторов и их внутреннего объема. Каждая секция радиатора имеет определенный объем, и при монтаже системы отопления нужно точно знать количество секций в батарее. От правильного расчета количества секций зависит эффективность и правильная работа системы отопления.

Какие существуют типы радиаторов?

На сегодняшний день наиболее распространены следующие типы радиаторов:

• радиаторы чугунные;
• радиаторы из алюминиевого сплава;
• биметаллические радиаторы.

Разновидности нагревательных батарей

Стандарт

Эти устройства доступны в диапазоне высот, как правило, от 300 до 750 мм, с самым большим диапазоном длин и конфигураций высотой от 450 до 600 мм в высоту. Длина колеблется от 200 мм до 3 м и более, при наибольшем диапазоне от 450 мм до 2 м в длину.

Панели и конвекторы

Такие радиаторы обычно состоят из одной или двух панелей, но иногда встречаются и 3-панельные. Современные однопанельные радиаторы имеют гофрированную панель, образующую ряд ребер (называемых «конвекторами»), прикрепленных к задней (обращенной к стене) стороне панели, что увеличивает конвекционную мощность батареи. Они широко известны как «одиночные конвекторы» (SC). Радиаторы, состоящие из двух панелей с ребрами, уложенными друг на друга (с ребрами посередине), известны как радиаторы «двойного конвектора» (DC). Существуют также двойные радиаторы, состоящие из одной оребренной панели и одной неоребренной панели. Радиаторы старого образца состояли из одной или двух панелей без конвекционных ребер.

Традиционный стандартный радиатор имеет швы вверху, по бокам и внизу каждой панели (там, где листы штампованной стали соединяются вместе). В настоящее время большинство шовных батарей продаются с установленными сверху и по бокам декоративными панелями (верхние имеют вентиляционные отверстия для циркуляции воздуха), и такие батареи известны как «компактные». Альтернативный вариант радиатора с верхним швом использует один лист прессованной стали, и этот лист скручивается вместе в верхней части радиатора.

Батареи с низкой температурой поверхности

Конструкция большинства этих радиаторов такова, что их излучающие поверхности имеют относительно низкие температуры при нормальной температуре системы отопления. Их применяют везде, где есть риск ожогов – чаще всего в детских учреждениях, домах престарелых, больницах и больницах.

Дизайнерские батареи

Существует огромный выбор дизайнов радиаторов, которые могут быть более привлекательными для глаз, чем их обычные аналоги. Некоторые дизайнерские батареи доступны в высоких узких конфигурациях, которые могут подходить для помещений, например, с узкими стенами рядом с дверями, где обычные радиаторы не могут обеспечить достаточную мощность при ограниченном доступном пространстве на стене.

Радиаторы-плинтусы

Эти устройства обычно маскируются под плинтуса. Работа этих радиаторов аналогична эффекту «теплого пола», так как глаз пользователя не замечает секций радиаторов на стенах. Установка плинтусов позволяет сэкономить внутреннее пространство помещения.

Полотенцесушители

Эти радиаторы специально разработаны для сушки полотенец, а также для слива ванн и душевых кабин. Однако тепловая мощность полотенцесушителей значительно снижается, когда они накрыты полотенцами, и даже если они не накрыты с полотенцами полотенцесушители способны рассеивать гораздо меньше тепла, чем обычные батареи аналогичного размера. Обычно полотенцесушителей недостаточно для обогрева помещений. Они используются только в относительно небольших и хорошо изолированных ванных комнатах. Некоторые конструкции полотенцесушителей содержат обычный радиатор с вешалками для полотенец сверху, а иногда и по бокам радиатора. Такие устройства обладают лучшей теплоотдачей.

Тепловая мощность радиаторов с разным межосевым расстоянием

Второй ключевой характеристикой биметаллических радиаторов является тепловая мощность . По этому параметру определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Данная характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния :

• 500 мм – тепловая мощность от 170 до 200 Вт.
• 350 мм – от 120 до 140 Вт.
• 300 – от 100 до 145 Вт.
• 200 – около 100 Вт.

Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Он рассчитывается следующим образом: оценивается количество теплоты, отдаваемое радиатором при температуре рабочей среды +70 градусов Цельсия. Напомним, что в России используется следующий стандарт: для обогрева помещения площадью 10 квадратных метров требуется тепловая мощность 1 кВт .

Для определения необходимого количества секций можно использовать следующую формулу: N = S * 100 / Q где:

• N – оптимальное количество секций.
• S – площадь помещения.
• Q – индекс паспорта раздела.

Количество теплоносителя в батарее отопления

Правильно подобранный объем теплоносителя в секции позволяет радиатору отопления работать наиболее оптимально. Количество воды в радиаторе влияет не только на работу котла, но и на эффективность всех элементов системы отопления. От правильного расчета объема воды или антифриза зависит также наиболее рациональный подбор остального оборудования, входящего в систему отопления.

Объем охлаждающей жидкости в системе также необходимо знать, чтобы правильно подобрать расширительный бачок. Для домов с центральной системой отопления объем радиаторов не столь важен, а вот для автономных систем отопления объем воды в секциях радиаторов нужно знать доподлинно. Также нужно учитывать объем трубопроводов системы отопления, чтобы котел отопления работал в правильном режиме. Существуют специальные таблицы для расчета внутреннего объема трубопроводов в системе отопления. Нужно только правильно измерить длину труб отопительного контура.

Сегодня наиболее востребованы радиаторы из биметалла и алюминиевого сплава. Биметаллическая радиаторная секция высотой 300 миллиметров имеет внутренний объем 0,3 л/м, а секция высотой 500 миллиметров имеет объем 0,39 л/м. Такие же показатели у секции радиатора из алюминиевого сплава.

Также до сих пор используются чугунные радиаторы. Импортная чугунная секция высотой 300 миллиметров имеет внутренний объем 0,5 л/м, а такая же секция высотой 500 мм имеет уже внутренний объем 0,6 л/м. Чугунные батареи отечественного производства высотой 300 мм имеют внутренний объем 3 л/м, а секция высотой 500 мм имеет объем 4 л/м.

Вода или антифриз

В качестве теплоносителя чаще всего используется обычная вода, но также применяются антифриз и дистиллят. Антифриз используется только в том случае, если место жительства не постоянное. Антифриз необходим, когда система отопления зимой не работает. Использование антифриза в качестве теплоносителя намного дороже, чем использование обычной воды. Чтобы не тратить лишние деньги при использовании антифриза в качестве теплоносителя, необходимо точно знать объем системы отопления. Следует подсчитать количество секций радиаторов и рассчитать объем радиаторов по вышеуказанным параметрам. Объем трубопровода определяется с помощью специальной таблицы. Но для этого сначала нужно обычной рулеткой измерить длину труб.

В конце расчетов объемы трубопроводов и объемы радиаторов отопления складываются, и уже на основании этих данных закупается необходимое количество антифриза. Также эти данные пригодятся для определения количества воды, которое будет использовано в системе отопления. Эта информация позволит максимально гибко настроить котёл, а также другие элементы отопительного контура.

Что такое биметаллический радиатор

Несмотря на большой ассортимент батарей отопления, современные биметаллические радиаторы сейчас пользуются большой популярностью, благодаря своим преимуществам. Для начала рассмотрим, что это за устройство.

Устройство

Конструкция может быть цельной или сборной, состоящей из двух металлов. Все изделия делятся на 2 группы в зависимости от используемых материалов: сталь и алюминий, медь и алюминий.

Отопительный прибор первого типа имеет следующую конструкцию: стальная труба с горизонтальными коллекторами и вертикальными колоннами, с закрепленным алюминиевым радиатором. Поскольку теплоносителю приходится контактировать только со сталью, максимальная температура в таких батареях не превышает +110°С, а допустимое давление должно быть не более 40 бар. Каждое соединение надежно герметизировано, чтобы свести к минимуму вероятность протечки. Нагреватель всегда можно увеличить, так как допустимо наращивание дополнительных секций.

Каждая секция имеет трубчатый стальной сердечник, по которому транспортируется теплоноситель. Сердцевина представляет собой 2 трубки, соединенные тонкой колонкой. Имеют резьбу, необходимую для соединения секций. Алюминиевый теплообменник имеет довольно сложную форму и множество конвекционных воздуховодов.

Аккумуляторы из алюминия и меди имеют цельную конструкцию. В алюминиевом корпусе находится медная катушка, для изготовления которой используется метод пайки. Он способен выдерживать рабочее давление до 50 бар. В таких аккумуляторах теплоноситель будет контактировать с медью. Этот металл имеет более высокую теплопроводность, чем сталь, кроме того, он не боится отложений, так как внутренняя поверхность трубы практически не имеет шероховатостей. Это дает возможность использовать любой теплоноситель, не только воду.

Биметаллическая батарея имеет уникальную конструкцию, позволяющую уменьшить вес и повысить теплопроводность. Благодаря небольшому весу установку таких радиаторов можно проводить даже на стены из гипсокартона. На внешней поверхности предусмотрен специальный защитный слой, повышающий устойчивость изделия к механическим и химическим повреждениям. Короче говоря, дизайн сочетает в себе достоинства двух разных металлов.

Технические характеристики

Современные отопительные приборы легкие, надежные и отлично проводят тепловую энергию. Благодаря металлической поверхности изделия легко впитывают тепло и отдают его окружающему пространству, быстро его прогревая.

Прежде чем выбрать такие радиаторы, необходимо ознакомиться с их техническими характеристиками. Это позволит вам принять правильное решение при организации отопления вашего дома. Любая батарея должна быть прочной, чтобы с легкостью поддерживать давление в системе. И в этом плане на первое место выходят биметаллические радиаторы: максимально допустимый порог давления составляет 50 бар. В среднем срок их службы достигает 20 лет. Они необычайно прочны и имеют современный элегантный дизайн.

При межосевом расстоянии 500 мм система показывает высокую теплоотдачу: тепловая мощность варьируется от 170 до 190 Вт. Так как теплоноситель должен соприкасаться со сталью, а не с алюминием, максимально допустимое рабочее давление увеличивается .

Следует отметить, что в системах этот показатель редко превышает 15 бар. Тем не менее, биметаллические радиаторы служат своеобразным гарантом качества, так как лучше всего устойчивы к гидроударам. И покупатель ценит эту надежность.

За счет малого диаметра каналов в радиаторах объем теплоносителя легко уменьшается в 2-3 раза. Это позволяет батареям быстрее реагировать на команды термостата – процесс обогрева станет еще более комфортным.

Преимущества

По сравнению с популярными традиционными решениями, выпускаемые биметаллические радиаторы имеют массу положительных качеств.

Ключевые преимущества отопительного оборудования.

1. Долгий срок службы … Объясняется качественной сборкой и применением в конструкции двух разных металлов.
2. Высокий индекс прочности . Это преимущество было достигнуто за счет использования стального сердечника, который не только отлично противостоит высокому давлению, но и не боится гидравлических ударов, возможных в системе отопления. Схемы подключения бывают разные, но эту работу следует доверить специалистам.
3. Хорошая теплоотдача … Тепло будет быстро распространяться по комнате, ведь внешний корпус устройства выполнен из алюминия. Даже стандартная модель способна рассеивать тепло 190 Вт, что больше возможностей одноэлементного излучателя.
4. Коррозионностойкий … Охлаждающая жидкость контактирует со сталью, которая не боится коррозионных процессов, благодаря чему продлевается срок службы.
5. Быстрая реакция на термостат … Биметаллические устройства имеют меньший объем теплоносителя, что позволяет термостату быстрее реагировать на изменение настроек.
6. Привлекательный дизайн … Алюминий, как металл, легко поддается литью, поэтому из него делают самые разнообразные конструкции, подходящие для любого интерьера.

Биметаллические батареи имеют множество преимуществ, но идеального материала просто не существует.

недостатки

Прежде чем выбирать такие аккумуляторы, необходимо ознакомиться с их слабыми местами.

Что касается недостатков, то их немного:

• высокая цена … Это если сравнивать с более традиционными решениями. Но следует отметить, что биметалл — прочный и долговечный материал, поэтому такая покупка — долгосрочное вложение;
• дешевые модели не защищены от коррозии. Со временем на них нападает ржавчина, портящая качество и сокращающая срок службы.

Как видите недостатков практически нет. И если вы сделаете выбор один раз правильно, трудностей больше не будет.

Цены на разные модели биметаллических радиаторов отопления

биметаллические радиаторы отопления

Средние данные

Если по какой-то причине пользователь не может определить точный объем воды или антифриза в радиаторах отопления, то можно усреднить данные использовать те, которые применимы к определенным типам радиаторов отопления. Если, скажем, взять панельный радиатор 22 или 11 типа, то на каждые 10 см этого отопительного прибора будет приходиться 0,5-0,25 л теплоносителя.

Если нужно определить «на глаз» объем секции чугунного радиатора, то для советских образцов объем будет колебаться от 1,11 до 1,45 л воды или антифриза. Если в системе отопления используются импортные чугунные секции, то такая секция имеет вместимость от 0,12 до 0,15 л воды или антифриза.

Есть еще один способ определения внутреннего объема секции радиатора – нижние горловины закрыть, а воду или антифриз залить в секцию через верхние – доверху. Но это не всегда работает, так как радиаторы из алюминиевого сплава имеют довольно сложную внутреннюю структуру. В такой конструкции не так просто удалить воздух из всех внутренних полостей, поэтому этот способ измерения внутреннего объема для алюминиевых радиаторов нельзя считать точным.

Правильный расчет

Также нужно учитывать тот факт, что в теплообменнике котла отопления также находится некоторое количество теплоносителя. Теплообменник настенного котла отопления вмещает от 3 до 6 литров воды, а приборов напольного отопления от 9 до 30 литров.

Выяснив наверняка внутренний объем всех радиаторов отопления, трубопроводов и теплообменника, можно переходить к подбору расширительного бачка. Этот элемент системы отопления очень важен, так как от него зависит поддержание оптимального давления в контуре отопления.

Как рассчитать количество секций

Исходя из санитарных норм, на 1 квадратный метр помещения требуется 100 Вт мощности. Расчет следующий: считается площадь жилья – длина умножается на ширину. Полученную цифру умножают на 100 Вт и делят на теплоотдачу одной секции.

Например, возьмем комнату 3 на 4 метра. Рассчитать можно по приведенной выше формуле: К = 3×4×100/200 = 6. Здесь цифра 200 – это коэффициент теплопередачи одной секции.

Расчет секций биметаллических радиаторов отопления по площади более точный. Расчеты те же, только исходные данные – теплопроизводительность на 1 м³. Нормированное значение 41 Вт.

Итак, комната 3 на 4 метра, высота потолков 2,7 метра. Объем (V) = 3 × 4 × 2,7 = 32,4 м³. Мощность радиатора (Р) = 32,4×41 = 1328,4 Вт. Количество секций (К) = 1328,4/20 = 6,64. Объемный метод более точен, так как учитывает высоту потолков, что позволит добиться оптимального обогрева.

Выход

Точное определение общего объема системы отопления определяет ее правильную работу и эффективность, а также работу в оптимальном режиме других элементов системы. Самое главное в правильном определении объема отопительного контура то, что каждый котел рассчитан на определенный объем теплоносителя. Если объем системы отопления избыточен, то котел будет работать непрерывно. Это значительно сократит срок службы отопительного прибора, повлечет за собой незапланированные расходы. Объем отопительного контура необходимо правильно рассчитать.

Радиаторы — алюминий Материал радиатора — общая ширина 24,00 (дюймы)

Результаты 1–25 из 209

0″> 217,00 долларов США

Ориентировочная дата отгрузки в США: 2 мая 2023 г. Расчетная дата международной отправки: Сегодня

271,99 долларов США

Ориентировочная дата отгрузки в США: 7 июня 2023 г. Расчетная дата международной отправки: 8 июня 2023 г.

235,99 долларов США

Ориентировочная дата отгрузки в США: 7 июня 2023 г.

Расчетная дата международной отправки: Сегодня

$326,00

Ориентировочная дата отгрузки в США: 26 апр. 2023 г. Расчетная дата международной отправки: 27 апр. 2023 г.

217,00 долларов США

Ориентировочная дата отгрузки в США: Среда, 19.04.2023 Расчетная дата международной отправки: Сегодня

217,00 долларов США

Ориентировочная дата отгрузки в США: Вторник, 18.04.2023 Расчетная дата международной отправки: 4 мая 2023 г.

217,00 долларов США

Ориентировочная дата отгрузки в США: Среда, 19.04.2023 Расчетная дата международной отправки: Сегодня

$805,00

Ориентировочная дата отгрузки в США: Четверг, 20.04.2023

Расчетная дата международной отправки: Четверг, 20. 04.2023 если заказать сегодня

$938,00

Ориентировочная дата отгрузки в США: Четверг, 20.04.2023 Расчетная дата международной отправки: Четверг, 20.04.2023 если заказать сегодня

$234,99

Ориентировочная дата отгрузки в США: 28 апр. 2023 г. Расчетная дата международной отправки: 1 мая 2023 г.

$835,00

Ориентировочная дата отгрузки в США: Четверг, 20.04.2023

Расчетная дата международной отправки: Четверг, 20.04.2023 если заказать сегодня

$849,99

Ориентировочная дата отгрузки в США: 10 мая 2023 г. Расчетная дата международной отправки: 10 мая 2023 г. если заказать сегодня

$693,00

Ориентировочная дата отгрузки в США: Четверг, 20.04.2023 Расчетная дата международной отправки: Четверг, 20.04.2023 если заказать сегодня

235,99 долларов США

Ориентировочная дата отгрузки в США: 7 июня 2023 г.

Расчетная дата международной отправки: 8 июня 2023 г.

$824,95

Ориентировочная дата отгрузки в США: 5 мая 2023 г. Расчетная дата международной отправки: 8 мая 2023 г. если заказать сегодня

$324,00

Ориентировочная дата отгрузки в США: Четверг, 20. 04.2023 Расчетная дата международной отправки: Четверг, 20.04.2023 если заказать сегодня

$324,00

Ориентировочная дата отгрузки в США: Четверг, 20.04.2023 Расчетная дата международной отправки: пятница 21.04.2023

387,00 долларов США

Ориентировочная дата отгрузки в США: Четверг, 20. 04.2023 Расчетная дата международной отправки: Четверг, 20.04.2023 если заказать сегодня

$343,00

Ориентировочная дата отгрузки в США: 26 апр. 2023 г. Расчетная дата международной отправки: 27 апр. 2023 г.

387,00 долларов США

Ориентировочная дата отгрузки в США: Четверг, 20. 04.2023 Расчетная дата международной отправки: пятница 21.04.2023

$324,00

Ориентировочная дата отгрузки в США: Четверг, 20.04.2023 Расчетная дата международной отправки: Четверг, 20.04.2023 если заказать сегодня

217,00 долларов США

Ориентировочная дата отгрузки в США: Четверг, 20. 04.2023 Расчетная дата международной отправки: Четверг, 20.04.2023 если заказать сегодня

$307,00

Ориентировочная дата отгрузки в США: Четверг, 20.04.2023 Расчетная дата международной отправки: Четверг, 20.04.2023 если заказать сегодня

$343,00

Ориентировочная дата отгрузки в США: Четверг, 20.
