Популярные способы подключения биметаллических радиаторов – Технологии

Эффективность системы отопления зависит от многих параметров, одним из которых выступает тип подключения батарей. Ситуация упрощается для владельцев автономного контура. Он дает большую свободу действий, поскольку система не зависит от внешних факторов. Установка радиаторов при централизованном отоплении определяется схемой, заложенной заранее, еще при возведении здания. Тут могут возникнуть разные ограничения. Поэтому, приобретение биметаллического радиатора, рекомендуется предварять консультацией на сайте центра комплектации VSK-Style. Профессиональные советы опытных мастеров компании помогут подобрать нужное количество секций, разрешить прочие вопросы.

Параллельная и последовательная схема

Определяющим фактором подключения биметаллических и прочих радиаторов, выступает наличие обратки – линии, возвращающей теплоноситель к котлу. По этому признаку различают 2 вида отопительных контуров:

1. Однотрубный или последовательный. Встречается в централизованных системах отопления старых зданий. Теплоноситель последовательно движется по каждому радиатору. Недостаток очевиден – существенный дифференциал температур между первой и конечной батареей. Компенсировать его отчасти, позволяет установка перемычки между входящей и выходящей трубой.
2. Параллельный – двухтрубный. Каждый радиатор подключается к контуру через ответвитель. Аналогичным способом собирается жидкость, отдавшая тепло батарее. Она направляется к котлу по второй, обратной трубе. Параллельное подключение наиболее распространено при автономном отоплении. Схема существенно снижает разницу температур теплоносителя между начальной и конечной батареей.

Преимущество однотрубного подключения в экономии материалов. Это весомый аргумент при установке металлического контура отопления. Напротив, переход большинства потребителей на полипропиленовые трубы, лишает последовательную схему каких-либо преимуществ.

Ход теплоносителя по радиатору

Пролистывая электронный каталог торгового портала https://vsk-style. com.ua, можно обратить внимание на следующий нюанс. Каждый биметаллический радиатор имеет 4 точки для подключения. Они располагаются по паре с каждой стороны – сверху и снизу. Подобная конфигурация позволяет гибко использовать каждую из схем подключения:

• диагональную или перекрестную;
• нижнюю;
• боковую.

Важное дополнение от компании VSK-Style – подающая линия всегда располагается сверху.

Наиболее эффективным считается диагональное подключение биметаллического радиатора. Впрочем, тут есть ряд оговорок. Подобный вариант оптимален для числа секций более 12. Диагональное подключение обеспечивает равномерный прогрев всего радиатора. Недостаток – сложности, при необходимости увеличения мощности батареи. Чтобы добавить дополнительные секции, придется полностью переподключать всю конструкцию.

Боковая конфигурация

Практически не уступает по эффективности диагональному варианту, при количестве секций менее 12. «Удлинение» батареи приведет к неравномерности прогрева. Дальние секции окажутся недостаточно теплыми. Преимущество боковой схемы в простоте добавления или удаления секций. Процесс не требует переподключения, достаточно перекрыть подачу теплоносителя в радиатор.

Нижняя схема

Выгода подобной конфигурации чисто эстетическая. Обе трубы идут по полу, не нарушая дизайна интерьера. Недостаток нижнего подключения – меньшая эффективность. Теплоотдача снижается до 15%, вследствие гидравлики. Проход теплоносителя по радиатору обладает большим сопротивлением, нежели у движения жидкости далее по трубе.

Выбрать оптимальную схему подключения всегда помогут специалисты интернет-магазина ВСК-Стайл. Также, консультанты подскажут необходимость установки кранов Маевского, прочих воздухоотводчиков и заглушек на радиаторы.

монтаж, подключение и стоимость батарей

Биметаллические радиаторы считаются одними из самых практичных и современных видов оборудования. Простая установка биметаллических радиаторов отопления, высокие эксплуатационные и практические характеристики, доступная стоимость объясняют популярность оборудования у пользователей. Приборы выдерживают предельно высокие показатели давления, гарантируя безопасность и эффективность применения батарей в отопительных системах городских квартир и частных домов.

Содержание

• Отличия и характеристики биметаллических радиаторов
• Пошаговая инструкция по монтажу
  • Инструменты и материалы для работы
  • Арматура для подключения биметаллического радиатора
  • Схемы подключения
• Преимущества и недостатки биметаллических радиаторов
• Как соединить секции радиатора между собой
• Как рассчитать количество секций для помещения

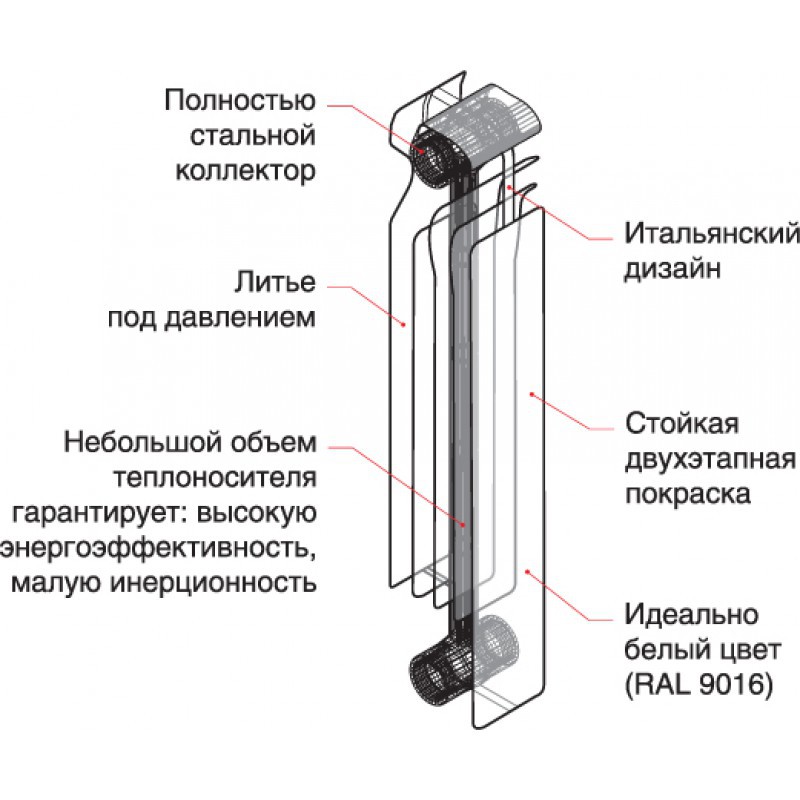

Отличия и характеристики биметаллических радиаторов

Различается два вида оборудования – с усиленными клапанами и изготовленными на стальном каркасе. Последние считаются более защищенными, поскольку сталь исключает взаимодействие воды с алюминием, предупреждая коррозию и увеличивая срок годности приборов.

Основное отличие приборов в их высокой прочности при сниженной массе, разнообразии моделей по мощности и размеру оборудования. Устанавливаются биметаллические батареи в квартиры с центральным отоплением, а также в домах, где системы основаны на железных или стальных трубопроводах.

Особенность приборов в наличии стандартных креплений, что облегчает процесс монтажа и не требует разрушения конструкций, гарантируя прочность фиксации. Система включает набор батарей определенного количества секций – в готовом виде вся конструкция выглядит как две горизонтальные трубы с соединением из вертикальных полых ребер, по которым транспортируется теплоноситель.

Чтобы повысить теплоотдачу приборов, наружная плоскость ребер и труб увеличена дополнительными расширяющими элементами. Совмещение секций выполняется полыми ниппелями с двусторонней резьбой, необходимо применение уплотнительной прокладки.

Долговечность службы зависит от соблюдения технологии производства. Качественные биметаллические радиаторы изнутри секций покрыты слоем из алюминиевого сплава, а по поверхности защищены порошковой полимерной краской, которая нанесена техникой распыления.

Важно! При покупке радиаторов необходимо обращать внимание на направление резьбы – в комплекте должны быть приборы, где две правых и две левых резьбы. Пригодится 4 пробки с 2 шт. – резьба 1/2 дюйма, 1шт. – без отверстия, на 1 шт. есть устройство для выпуска воздуха.

Пошаговая инструкция по монтажу

Начинать монтаж биметаллических радиаторов следует с определения типа фиксации – на стену или на пол.

Теперь совсем не обязательно искать, как скачать 1xBet с официального сайта, букмекерка внедрила простой способ распространения приложения для смартфонов на Андроиде, достаточно просто перейти по ссылке.

Рассмотрим, как правильно монтировать биметаллические радиаторы на стену:

1. Замерить расстояние от нижних краев радиатора до центра верхнего, ниппельного. К полученной цифре добавить 10-12 см, отмерить размер по стене и сделать разметку.
2. Начертить горизонтальную линию, которая проходит через отметку. Горизонталь выверяется уровнем. На линии отметить положение середины оконного проема.
3. Замерить расстояние между ниппелями предпоследних по краям секций батареи. Полученный результат поделить напополам, размеры отложить по горизонтали от центра батареи в оба конца.
4. Измерить полученное расстояние, от отметок вертикально вниз отложить размер, который соответствует замеру между центрами ниппелей секций, обычно это 30-50 см.
5. Теперь засверлить по отметкам отверстия в стене, вставить в дырки пластиковые пробки, в которые вкрутить резьбовые навесные крюки.

Отрегулировать длину крюков, навесить радиатор, подключить к трубопроводам системы отопления. Остается выверять горизонталь расположения верхней плоскости оборудования, если нужно, крепежи докручиваются, горизонталь подровнять опорами, которые можно немного подогнуть в нужном направлении.

Если стена не отличается прочностью, выполнена из легкого бетона, гипсокартонных листов, то рекомендуется устанавливать радиаторы на пол. Также напольный монтаж нужен, если стена обшита отделкой, причем облицовка удалена от стены на расстояние от 20 см – получается, что в капитальную стену без разборки отделки крюки монтажные не ввернуть.

Биметаллические батареи для монтажа на пол выглядят как опорная конструкция в виде литеры «Н», снизу есть поперечная планка для монтажа к поверхности. Планка может быть сделана из стального уголка, гнутой профильной трубы.

Самая простая установка батарей биметаллических на пол выглядит так:

• 2 крепления надеть на радиатор снизу;
• установить прибор вместе с крепежами на место монтажа;
• придерживая батарею (лучше делать с помощником), наметить через отверстия нижних планок точки крепежа в полу;
• убрать радиатор, засверлить отверстия, затем снова поставить батарею и закрепить через отверстия на дюбеля.

Считается, что напольная установка не отличается надежностью, но если другого выхода поставить батареи отопления не существует, то можно обойтись напольным видом или сделать теплые полы.

Инструменты и материалы для работы

Чтобы упростить монтаж, нужно позаботиться о комплекте инструментов.

Пригодится:

• гаечный ключ разводной;
• ударная дрель или перфоратор;
• трубный ключ Попова;
• уровень лазерный или водяной;
• рулетка, карандаш;
• ключ для радиаторов с лопаткой концевой на 24 мм;
• комплект радиаторов с крепежами.

Для регулировки интенсивности отопления рекомендуется ставить термостаты – на каждый радиатор свой прибор.

Арматура для подключения биметаллического радиатора

В комплект должны входить следующие детали:

• торцевые пробки с заглушкой, краном Маевского;
• шаровой регулирующий кран на 1/2 дюйма с соединением разъемного типа, дополненный резьбой снаружи и изнутри;
• регулировочный кран под термоголовку;
• прокладки радиаторные;
• фум-лента или пакля;
• паковочная паста или сантехнический герметик.

Если радиаторы монтируются на стену, крепежей должно быть 4, если на пол – 2 шт. Если нет возможности поставить батарею своими силами, можно обратиться к мастеру, стоимость монтажа биметаллического радиатора начинается от 8-10$, при условии наличия всех деталей, запорной арматуры.

Схемы подключения

Выбирается схема подключения биметаллических радиаторов в зависимости от вида трубной разводки. Она бывает седельной, диагональной, односторонней.

Если осуществляется подключение при седельной или диагональной разметке, схема предусматривает монтаж запорных кранов по обеим сторонам радиатора (в отверстия для нижних пробок), кран Маевского вставляется в верхнее дальнее по ходу течения теплоносителя отверстие.

Односторонняя схема, при которой краны устанавливаются с одной стороны батареи (сверху и снизу), нужна при однотрубной системе отопления с вертикальными стояками – такие системы применяются в многоэтажных домах.

Преимущества и недостатки биметаллических радиаторов

К преимуществам приборов относят стойкость к коррозии, высокому давлению и температурному режиму. Также выделяют простоту монтажа, регулировку теплоотдачи, небольшую инерционность при нагревании/остывании и незначительном объеме теплоносителя для заполнения секций, причем без потери качества получения тепла.

Минус один – важно выбрать качественные модели, иначе не будет нужной стойкости к коррозии, снизится прогрев в точках контакта. А такие агрегаты ценятся высоко, но лучше не экономить, чтобы получить приборы длительного срока безупречной эксплуатации.

Как соединить секции радиатора между собой

Заводская комплектация предусматривает набор из 10 секций радиатора, поэтому приходится убавлять или добавлять элементы. Делается это посредством радиаторного ключа.

Рассмотрим, как соединить две биметаллические батареи отопления между собой:

1. Сдвинуть приборы между собой так, чтобы между ними входил только ниппель с прокладкой.
2. Осторожно закручивать ниппель. Следует знать, что у ниппеля резьба с одной стороны левая, а с другой правая, то есть при закручивании притяжение секций одновременное.
3. Слегка прихватив ниппели, проверить точность соединения и закрутить элементы до конца. Плотно прикручиваются ниппели за 3 витка – количество оборотов должно быть одинаковым, чтобы не получилось перекосов.

Чтобы открутить радиаторы, нужно осмотреть направление резьбы торцевого отверстия, вставить ключ таким образом, чтобы лопатка расположилась в зоне стыка между секциями, которые разъединяются. Теперь провернуть ключ в направлении, обратном направлению резьбы – радиаторы отходят с характерным щелчком.

Как рассчитать количество секций для помещения

Дать точный расчет сможет только специалист, который принимает во внимание объем тепловых потерь, материал строения и прочие нюансы. Но можно сделать самостоятельный расчет по нормативным стандартам – на 10 м2 помещения требуется 1кВт тепловой энергии. Теплоотдачу каждого биметаллического радиатора производитель указывает в паспорте продукции. Посмотрев показатель, следует вычислить количество батарей следующим образом – площадь отапливаемого помещения в м2 умножить на 100 и разделить на показатель теплоотдачи одной секции в Вт.

Результат округляется в большую сторону. Примерный расчет покажет, что одна секция радиатора обогревает 1,2-1,4 м2. Так проще определить нужное количество элементов и не делать лишних вложений при покупке комплекта оборудования.

Радиаторы биметаллические Рифар с нижним подключением, радиаторы отопления Рифар

Пошаговая инструкция по подключению биметаллических радиаторов отопления

В первую очередь необходимо рассчитать диаметр подводящих труб и заказать монтажный комплект соответствующего размера . Обязательно проверьте наличие элементов, необходимых для подключения выбранных вами радиаторов. Для этого вам понадобится:

• клапан воздухоотводчик;
• 2 адаптера;
• переходник на клапан Маевского;
• пробка;
• кронштейны;
• прокладки для вилки и адаптера.

Перед подключением биметаллических радиаторов необходимо правильно подготовить емкость. Для этого отключите воду и слейте ее остатки из системы отопления. Демонтируем старую батарею, при этом необходимо ослабить резьбовые соединения отводящего и подающего патрубков.

Чертеж экрана биметаллического радиатора.

Отметьте места крепления. Для этого необходимо присоединить радиатор отопления к патрубкам труб. Проверяйте ровность строительным уровнем. Далее отметьте карандашом монтажные отверстия. Для этого необходимо прикрепить крепления к месту их установки.

В ранее отмеченных местах необходимо сделать отверстия соответствующего диаметра. Для этого используется перфоратор. Крепления фиксируются дюбелями. Учтите тот факт, что на 8 и менее секций биметаллического радиатора достаточно 3 креплений. Если секций больше, нужно использовать 4 крепления.

Установите аккумулятор на подготовленные крепления. Его необходимо установить так, чтобы горизонтальный коллектор находился на крюках. Кроме того, следует знать, что главная особенность подключения биметаллических батарей заключается в том, что отопительный агрегат должен, как уже было сказано, храниться в упаковке до полной его установки и проверки работоспособности.

Установить клапан Маевского, который должен входить в комплект поставки, на любой аккумулятор. Всегда используйте динамометрический ключ при затягивании клапана. Это позволит вам оставаться в пределах допустимого напряжения. Установите термостатические и запорные вентили.

Наконец, биметаллические радиаторы подключаются к теплообменным системам отопления. Зачищать соединяемые поверхности наждачной бумагой или напильником запрещается, так как это может привести к протечкам.

Типы соединения

Система нижнего соединения батареи бывает двух основных типов:

1. Односторонний – трубы выходят с одной стороны. Горячая вода поступает через верхнюю часть батареи, под которой находится нижняя пробка для слива холодной воды.
2. Универсальный – здесь с одного конца поступает горячая вода, а с противоположного отводится холодная. Этот способ идеален для помещений с индивидуальным отоплением. Основное преимущество заключается в способе подачи воды в батарею, которая может осуществляться во всех направлениях: сверху вниз, снизу вверх и снизу вниз. Трубы подачи и оттока воды короче.

Варианты подключения батарей нижнего свинца

Подключение биметаллических радиаторов отопления

Подключение биметаллических радиаторов отопления осуществляется аналогично врезке других типов батарей и даже несколько проще, за счет характеристики материала. Стальной сердечник батареи более прочен, чем чугун, и жестче, чем алюминий, поэтому вероятность повреждения в процессе эксплуатации меньше. Кроме того, большинство компонентов, используемых для монтажа, стальные, что предотвращает «конфликт» материалов. Легкость батарей позволяет крепить их к любой поверхности, без необходимости усиления скобами.

Схемы подключения радиаторов:

На биметаллических радиаторах отопления схема подключения зависит от типа проводки.

• Однотрубная разводка предполагает последовательное подключение радиаторов отопления. К первому радиатору подсоединяется подающая труба, теплоноситель проходит через все соединенные между собой радиаторы, постепенно остывая, а от последней батареи идет выход, по которому теплоноситель направляется обратно в котел. Такая разводка предполагает неравномерный нагрев, который можно регулировать, установив в конце линии более мощные радиаторы.
• Двухтрубная разводка предполагает параллельное подключение радиаторов. Входной и выходной патрубки независимы и сообщаются только в котле. Более эффективный вид разводки, позволяющий контролировать теплообмен каждого радиатора.

Каждый излучатель имеет 4 вывода, поэтому существует несколько схем подключения системы.

• Диагональ – вход охлаждающей жидкости сверху с одной стороны, выход снизу с противоположной стороны. Это соединение используется для двухтрубных межсоединений и обеспечивает 100% КПД.
• Односторонняя (боковая) – применяется при однотрубной разводке, подающая труба подключается сверху, отходящая труба снизу. Этот вариант подключения дает КПД 98%.
• Нижний – и вход, и выход установлены на днище батареи. КПД ниже 93%, но при использовании в автономной тепловой сети потери незначительны, ввиду малой длины магистрали.

Аксессуары для подключения радиатора

Комплект для подключения радиатора отопления состоит из следующих обязательных элементов.

• Переходники – 4 шт.
• Крепления – штифтовые или угловые скобы, при большом количестве секций оправдано увеличение стандартных 4 точек крепления до 6 и более.
• Заглушки и прокладки.
• Кран “Маевский” или воздухоотводчик автоматический.

Кроме основных элементов приобретаются регулирующая и запорная арматура и дополнительные переходники к ним, обычно «американки». Установка запорной арматуры, на подводящий и отводящий патрубки, еще больше упростит замену радиатора в любой момент, без слива теплоносителя из магистрали. Радиатор может быть оснащен термостатом для управления нагревом.

Нюансы установки радиаторов:

Правильное подключение радиаторов отопления осуществляется с учетом расстояний:

• от края подоконника до поверхности батареи – 100 мм;
• от пола до батареи – 90 – 120 мм;
• между стеной и радиатором – не менее 20 мм.

Такое расположение секций обеспечит эффективный теплообмен и позволит работать оборудованию на полную мощность. Помимо соблюдения дистанции обязательным условием является горизонтальное положение батареи. При разметке креплений необходимо использовать уровень, чтобы избежать уклонов, иначе возникнут проблемы с воздушными пробками, которые не исправят даже встроенные форточки. При монтаже новой системы оборудования перед запуском проводится проверка специальным оборудованием – напорным оператором. Прибор создает в системе повышенное давление (примерно на 25%), что позволяет проверить герметичность и надежность всех соединений.

Способы подключения

Возможные способы подключения алюминиевых радиаторов – боковое и нижнее, в зависимости от того, к какой части подходят подающая и отводящая трубы.

Односторонний

В этом случае трубопроводы расположены с одной стороны аппарата.

Входной патрубок сверху, выходной патрубок снизу.

Вариант преобладает в многоэтажках , т. к. удобен для стандартного прохода стояка в сторону радиатора.

Это соединение обычно используется при количестве секций батареи не более 10 , иначе его дальний край плохо нагревается.

Важно!

При большем количестве секций возможна установка
трубка – удлинитель потока . Она будет подавать охлаждающую жидкость к середине радиатора.

Диагональ

Данный вариант считается эталонным и берется за образец при испытаниях систем отопления. Охлаждающая жидкость поступает к верхнему входу с одной стороны радиатора, а выход расположен снизу с противоположной стороны.

Фото 2. Двухтрубная схема с диагональным подключением радиаторов. Показаны верхний и нижний краны.

При этом обеспечивается диагональное прохождение теплоносителя через всю батарею и его равномерный нагрев. При количестве секций в радиаторе около 15 система работает оптимально.

Внимание! Обратный вариант бокового подключения (вход снизу, выход сверху) будет серьезной ошибкой и критически снизит эффективность.

Нижний

И подающая, и обратная трубы подсоединяются снизу. Трубы в этом случае спрятаны в пол, что делает наиболее эстетичным вариантом с точки зрения внешнего вида. Недостаток: радиатор может не полностью прогреваться, теплопотери достигают 15% .

Разновидности приборов

Существует 3 вида отопительных приборов, конструкция которых позволяет осуществить нижнее подключение:

• Биметаллические секционные радиаторы с конвекционными ребрами. Устройства универсальны в использовании, так как оснащены 4 точками подключения. Например, параметры аккумуляторов Kermi позволяют подключать их 4-мя разными способами. Теплопотери в худшем случае составят максимум 15%. Проблема падения мощности легко решается регулировкой термостата.

Радиатор биметаллический с нижним подключением

• Гладкие или гофрированные панельные батареи отличаются нижней схемой подключения без возможности диагонального или верхнего подключения. Необходимые устройства с соединительными элементами поставляются отдельно.

Панельный радиатор с нижним подключением

• Трубчатые стальные батареи очень эффективны в эксплуатации, так как обладают высокими характеристиками теплопередачи. Самыми дорогими такого типа являются высокие (могут достигать 2,5 м) батареи производства Германии или Италии с возможностью одностороннего подключения, то есть элементы для подачи и оттока воды располагаются рядом друг с другом.

Трубчатые стальные батареи с нижним подключением

Преимущества и недостатки

Внутренняя установка радиатора с нижним подключением позволяет добиться симметрии и гармонии линий интерьера. Трубы, спрятанные под напольным покрытием, не будут привлекать к себе внимание и портить атмосферу своим неприглядным видом.

Батареи с нижним подключением в салоне

Этот тип подключения также имеет свои недостатки. Как уже отмечалось, трубы ради эстетики прячут под плинтус или монтируют в пол. Однако в случае аварии такое решение чревато серьезными неприятностями.

Внимание! Чтобы добраться до аварийной трубы, придется демонтировать напольное покрытие, а этот процесс будет долгим и трудоемким. Как следствие – дополнительные финансовые затраты, так как помимо трубы вам придется заняться реставрацией пола.

Установка радиаторов с нижним подключением.

Многие специалисты отмечают, что поддон не очень эффективен с точки зрения хорошей теплоотдачи. Здесь преимущество будет у батарей с боковым типом подключения, которые часто устанавливаются в новостройках. За счет расположения обоих патрубков (для подачи и отвода воды) с одной стороны радиатора обеспечивается максимальный нагрев теплоносителя. Нижний тип подключения не очень эффективен для многосекционных радиаторов – они могут не полностью прогреваться. Проблему придется решать с помощью удлинения воздуховода. Чаще всего батареи с нижним подключением выбирают владельцы частных домов.

Стальной радиатор с нижним подключением

Управление древним милливольтовым обогревателем с помощью Nest | Крис Вейл

Это история пустой победы, разочарованного успеха. Теперь у меня есть Nest, управляющий старым обогревателем, и он работает хорошо, но я не горжусь тем путешествием, которое я проделал, чтобы воплотить его в жизнь.

Чтобы распространить свой позор, тем самым облегчив его бремя на моей груди, я подробно описываю свой путь, чтобы служить руководством для мошенников для других энтузиастов автоматизации, которые хотят исключить риск из своей жизни больше, чем они уже имеют. И, возможно, я узнаю что-то о себе по пути.

Выглядит просто, не так ли? Это 🙁

Видите ли, как и многие другие жители Сан-Франциско, я живу в очень старом здании. Оно выглядит впечатляюще и находится на большом холме, но в нем есть грузы на окнах, неизолированные стены и газовая колонка. из ушедшей эпохи. Я ничего не знал об обогревателях, но хотел, чтобы «умный» термостат включал или выключал тепло, не вставая с моей кровати, и контролировал использование, находясь за городом.

Итак, когда моя вторая половинка не смотрела, я протащила Nest в наш свадебный реестр, и несколько друзей купили его для нас (спасибо, Томми и Энтони!)

Термостат Nest 3-го поколения

После получения и вопреки своим сильным привычкам я зашел на веб-сайт Nest, чтобы посмотреть, как установить эту чертову штуку, прежде чем доставать свои электроинструменты.

И нашел небольшой сюрприз. Мой нагреватель не поддерживался.

Я думал, что эти причудливые инженеры Кремниевой долины могут поддерживать что угодно!

Я возвращался и проверял, но ответ так и не изменился

Действительно ли мой старый обогреватель такой особенный? Оказывается, это было. И когда я узнал об этом больше, я действительно начал ценить его простоту.

Наш нагреватель * милливольт * на самом деле использует систему управления котлом эпохи промышленной революции, которая не нуждается во внешнем питании. Весь блок питается от куска металла, который находится прямо в газовом пламени. Кусок металла на самом деле сделан из разных материалов, которые генерируют напряжение в горячем состоянии. И эта небольшая электрическая разница проходила по двум проводам через всю комнату в наш коридор, где она подключалась к другой надежной системе, биметаллической полосе, которая открывала и замыкала цепь в зависимости от того, насколько жарко.

Если полоска станет слишком холодной, она сдвинется и замкнет цепь между этими двумя проводами, что включит нагреватель.

Итак, у меня был Порше 911 с воздушным охлаждением отопителей! И я хотел поставить на него автопилот. Так что теперь у меня был действительно забавный проект по созданию моста между старым миром и новым.

Все, что мне нужно сделать, это подать питание 24 В переменного тока на Nest, выяснить, как термостаты включают обогреватели, и подключить этот сигнал к реле, которое включит мою старую систему. Пора выкопать старые учебники, потому что мне нужно спроектировать схему!

Однако трагедия этой истории случилась, когда я начал искать трансформаторы и реле на 24 В в Интернете. Потратив слишком много времени на изучение компонентов, я наткнулся на Game Genie для этого приложения; полностью готовый компонент HVAC, изготовленный Honeywell, который имеет идеальный трансформатор, входы и выходы для управления нагревателем, И реле, которое не только работает для милливольтных систем управления, но и , разработанное для него. (Спасибо Сабрине за, возможно, самый полезный обзор Amazon за всю историю…)

[EDIT (13.04.2017): мои исследования не выявили, что британская версия Nest поставляется с очень похожим элементом, Heat Link, который также имеет встроенный трансформатор и реле. См. Willem van der Velden ответ ниже.]

Я буду использовать ЖИРНЫЙ для ссылки на эту схему подключения ниже

Я вытащил схему подключения и уставился на свой экран. Это был мой момент из классики, «центральное испытание» пути героя, где я мог преодолеть искушение, собрать свою награду и вернуться на родину с вновь обретенной силой.

Но я был слаб духом и характером в тот момент, поэтому сорвал с древа познания запретный Honeywell R8845U. Что в наше время равносильно покупке на Amazon. ¯\_(ツ)_/¯

Я начал свой путь самопрощения, когда он пришел. Открыв этот чит-бокс, он действительно выглядел довольно круто. Большие широкие полоски кремния между цепями, сменные реле, тестовая кнопка и светодиод, четкие белые метки на плате и широко доступный плавкий предохранитель. Все это поставляется в штампованном и изогнутом корпусе из листового металла с отверстиями для кабелепроводов, который сохраняет все в хорошем состоянии и защищен. И схема подключения есть на обложке, как и любая электроника, если бы я был президентом. После того, как я запретил стоять на левой стороне эскалатора, конечно.

Я также купил 50-футовый рулон трехжильного кабеля Southwire на Amazon, когда купил чит-бокс, и он пришел в то же время.

Покопавшись в коробке Nest, вы получите нефритовую отвертку в форме яйца, два винта и несколько этикеток для проводов, чтобы упростить установку. Я хотел использовать метки проводов, но забыл.

Я держу в ящике с инструментами ручку для рисования, и она всегда пригодится.

Наконец-то пришло время ломать вещи.

Шаг первый

Уже потратив сотни долларов, я решил убедиться, что обогреватель работает именно так, как написано в Интернете. Я разобрал свой старый термостат, и вот как он выглядел.

К нему подходят только два провода, и я подтвердил, что при прикосновении к красному и белому проводам обогреватель включится, поэтому реле, которое делает это автоматически, будет работать нормально. Фу.

Шаг второй

Дайте чит-боксу немного мощности! Я нашел старое зарядное устройство для ноутбука и совершил ритуальное жертвоприношение на ненужном конце. Доверяя свою жизнь мудрости толпы изображений Google, я искал «схему подключения NEMA 5» и маркировал каждый провод, проверяя непрерывность между штекером вилки и зачищенным проводом.

Я подключил горячий провод к L1 и нейтральный провод к L2 внутри прекрасно помеченного чит-бокса, а провод заземления протянул к металлическому корпусу самого бокса.

Если прищуриться, то можно различить «HOT» и «NEU»

Шаг третий

Подключение релейных выходов ( X1 и X2 в чит-боксе) к собственно отопителю. Я отрезал пятифутовый кусок трехжильного кабеля HVAC и использовал только красный и белый провода. Используя минимальные навыки критического мышления, я втиснул новые красные и белые провода поверх старых красных и белых проводов, идущих от стены.

Крупный план проводов, идущих к моему старому обогревателю. Мои новые управляющие провода просто идут параллельно старым.

Из моего предыдущего теста я знал, что они включат нагреватель, если соприкоснутся друг с другом и замкнут цепь. Итак, когда X1 и X2 в моем чит-боксе закрываются, нагреватель должен включаться!

Шаг четвертый

Подключите Nest к входам на чит-боксе. Rh и C на гнезде, которые соединяются с R(T) и C , подайте питание 24 В переменного тока на термостат от большого квадратного желтоватого трансформатора. (Я понятия не имею, почему элементы управления HVAC работают при таком странном и уникальном напряжении, но я надеюсь, что в этой истории есть монополии и Никола Тесла.) W1 — это фактический сигнал, который Nest использует для включения обогревателя, и подключается к Вт. (Т) .

Пора надеть прихватки и воткнуть это чудовище в стену.

Работает!

Шаг пятый

Монтаж, где я, наконец, столкнулся с ситуацией, когда мне пришлось немного поумничать. Nest (и, вероятно, любой другой интеллектуальный термостат на рынке) предназначен для монтажа, когда провода уже проложены через стену. Мои изначально были прикреплены скобами к стене =/ Так что заставить Nest монтироваться заподлицо с торчащим снизу проводом было бы непросто.

Nest поставляет уродливую квадратную монтажную пластину, в которой я мог бы прорезать прорезь, но это разрушает прекрасную простоту поворотной ручки из полированной стали. У меня уже будет уродливый провод, идущий от него.

Таким образом, вместо того, чтобы пытаться найти компенсирующий кронштейн такой же толщины, как и мой трехжильный кабель, я просто использовал сам трехжильный кабель! Я думаю, что это сработало довольно хорошо.

Я приклеил кусок кабеля к внешнему краю крепления Nest и оставил внизу зазор для собственно сигнального кабеля. (Кроме того, вы можете видеть, что я оставил белый и красный сигнальные провода, которые работали со старым термостатом. Таким образом, я могу легко снять Nest, если мы переедем, или мне это надоест.)

Шаг шестой

Застегните его. Чтобы попытаться почувствовать себя мачо, я купил настоящие кабельные зажимы, чтобы протянуть кабели в чит-бокс. Плоской отверткой, не порезавшись, я подковырнул выступы на дне коробки и вкрутил хомуты.

Таким образом, если кто-то случайно споткнется о провод, зажим выдержит усилие и не выдернет провода из более хрупких винтовых контактов внутри коробки.

Итак, все подключено и готово к работе.

Я надел защитный кожух, подключил его к стене, а коробку спрятал подальше от глаз в углу возле обогревателя.

Затем я пропустил кабель, свисавший с крепления Nest, вдоль плинтуса, забив его кабельными стяжками, и придавил гнездо к креплению, пока оно не встало на место. Он сразу включился, но как нам обмануть это интеллектуальное устройство, чтобы оно контролировало наш чит-бокс? У старого милливольтового нагревателя нет вентиляторов, и он просто пассивно нагревает угол, в котором он установлен, поэтому я сказал Nest, что он управляет радиатором, который действует так же.

После того, как он получил мой пароль от Wi-Fi и все остальное, что ему нужно, я повернул ручку на «горячее». Я услышал слабый щелчок реле в чит-боксе, а затем свист, когда в обогревателе загорелось пламя. Большой успех!

Обогреватель работает отлично, очень приятно просыпаться утром с уже включенным обогревом. Рационализация — мощный наркотик, и за месяцы использования Nest я смирился с тем, что ищу легкий путь.
