Установка радиаторов стальных: Монтаж стального радиатора отопления в частном доме своими руками

Содержание

выбор, разметка стен и установка

Добавил(а): Оксана 18 апреля

Стальной радиатор отопления устанавливается часто в качестве дополнительного отопительного прибора. Стальной тип радиатора можно присоединить к существующей и функционирующей отопительной системе.

Дополнительные источники отопления устанавливаются в тех комнатах дома (квартиры), где присутствует слишком большая тепловая потеря. Например, это может быть область возле окна или там, где не окон нет вообще, присутствует большое скопление влаги (кладовка). Для расположения стального радиатора важно подобрать оптимальное место, прибор не должен загораживать проход, создавать трудности во время прохождения отапливаемой комнаты.

Как выбрать радиатор?

Перед установкой отопительного стального радиатора его необходимо правильно подобрать. Выбирать радиатор необходимо, следуя нескольким рекомендациям.

Этот прибор обычно делается из стали или алюминия. Оба типа отопительных радиаторов отличаются долговечностью и функциональностью. Для отопления алюминиевые и стальные радиаторы не требуют большого количества воды. Вес у таких отопительных конструкций небольшой, внешний вид красивый.

Есть у этих радиаторов и некоторые недостатки. Так, стальной радиатор отопления обладает большим КПД в сравнении с алюминиевым.

Алюминиевый радиатор, в свою очередь, характеризуется более длительным сроком эксплуатации. Алюминий надежно защищен от коррозии. По стоимости алюминиевый радиатор дороже, поскольку принадлежит к категории цветных металлов.

Многие покупатели отдают свое предпочтение именно стальным радиаторам, поскольку эти конструкции обладают прекрасной обработкой против ржавчины изнутри. В совокупности с низкой стоимостью и высокими показателями КПД стальные радиаторы имеют весомые преимущества перед радиаторами из алюминия.

Разметка стен

Перед началом монтажных работ необходимо точно определить, куда будет прикрепляться конструкция, отмечаем все точки соприкосновения радиатора со стеной и места расположения крепежных элементов. Для монтажа радиаторов на гипсокартонное основание используют пластиковые дюбеля. А вот для создания надежной фиксации на каменных и кирпичных стенах лучше использовать металлический анкер.

Все крепежные конструкции для радиатора идут в комплекте, поэтому важно правильно сделать разметку на стене для планок и крепежных элементов.

Подвешивать радиатор на стену рекомендуется с небольшим уклоном. Этот фактор важен для эффективного наполнения конструкции горячей водой. Подъем необходимо делать в зависимости от расположения входного отверстия для воды. Если разъем расположен справа, то необходимо чуть приподнять радиатор с левой стороны.

После создания разметки необходимо сформировать в стенах отверстия под дюбеля, для этого понадобятся дрель и сверло. Требования к диаметру сверла – инструмент должен быть по диаметру такой же, как и диаметр дюбеля, чтобы крепление было прочным и качественным. После вставки дюбеля его необходимо хорошо закрепить в стене при помощи молотка, сделать обсадку дюбеля. Подобным способом закрепляем и остальные дюбеля в стене, для крепления второй планки под отопительный радиатор.

После закрепления дюбелей необходимо на них закрепить радиаторные планки, которые дополнительно привинчиваются болтами (болты идут в единой комплектации с планками и радиатором). Болты закручиваем хорошо в стену, используя разводной ключ, минуя при закрутке дюбеля.

Сборка и монтаж радиатора

Далее наступает черед собственно стального радиатора. Здесь важно сразу выкрутить заглушки, расположенные в торцевых частях стального радиатора. Выполнить это требование необходимо, поскольку заглушки в стальных батареях выполнены из пластиковых материалов, они не выдержат высоких температур и оплавятся во время работы конструкции. Предназначение подобных заглушек лишь в том, чтобы обеспечить надежную герметичность конструкции перед установкой, после приобретения.0

Тип заглушки стального радиатора зависит от фирмы-производителя, они могут быть плотными, в некоторых случаях открутить такую заглушку очень сложно. Если заглушка не поддается, ее можно вытащить, используя разводной ключ и напильник определенного формата.

Левая нижняя пластиковая заглушка меняется на подобный металлический элемент. Верхняя заглушка справа меняется на развоздушник. Место расположения верхней левой заглушки будет служить для ввода горячей воды. Область нижней правой заглушки – вывод горячей воды. Если ввод располагается с правой стороны, подобная схема заглушек располагается в зеркальном отражении. Развоздушник необходим для устранения пузырьков воздуха, которые возникают при наполнении системы водой. Именно из-за этой конструкции используется небольшой подьем одной из сторон радиатора отопления.

Радиатор собран, теперь его необходимо отнести к месту монтажа. Прикрепить конструкцию необходимо на планки, соединив пазы радиаторы с выступами на планках. После установки обязательно требуется проверить степень наклона конструкции.

После проведения всех действий по установке можно отключить действующую систему отопления. Это действие выполняется, если стальной радиатор отопления устанавливается в уже действующую отопительную конструкцию. Все трубы отопления нужно проверить тщательно, потом – присоединяем радиатор к существующей отопительной конструкции. Заранее для такого соединения необходимо приобрести металлические комплектующие.

После создания разметки нужно в определенном месте отрезать теплопровод, слить остатки воды. Потом взять соединительную трубу и провести ее от разреза к входу радиатора отопления. Все соединительные элементы должны быть полностью герметичными. Аналогичным способом оформляем и выход радиатора отопления. Отрезанный участок отопительной трубы уже не нужен, его демонтируют. При помощи клапана развоздушки устраняем пузырьки воздуха из системы.

Оцените статью: Поделитесь с друзьями!

Какие стальные радиаторы отопления лучше, установка и монтаж приборов

Стальной радиатор нередко используется как дополнительный прибор отопительной системы. Такой тип радиаторов хорош тем, что можно осуществить его монтаж к уже существующей системе отопления. Какие стальные радиаторы отопления лучше, вы уже выбрали, теперь пришло время их поставить!

В каких случаях необходимо использовать дополнительные приборы для систем отопления? Такие радиаторы в качестве дополнения обычно используют в тех домах или квартирах, в которых наблюдается чрезмерная тепловая потеря. Нередко возле окна образуется большое скопление влаги, и в этой области может иметь место потеря тепла. Перед тем, как произвести монтаж стального радиатора, нужно подобрать для него наиболее подходящее место. Важно, чтобы отопительный прибор не мешал проходить через определенный участок жильцам дома или квартиры.

Стальные радиаторы отопления

Как выбрать радиатор

Перед тем, как производить монтаж отопительного прибора, необходимо убедиться в том, что радиатор был подобран правильным образом. Для того чтобы не допустить ошибку, необходимо воспользоваться некоторыми рекомендациями.

Прибор должен быть изготовлен из такого материала, как алюминий или сталь. И тот, и другой тип радиаторов отопления характеризуются высокой теплоотдачей и долгим сроком эксплуатации. Кроме того, оба типа радиаторов не требуют для нормального функционирования большого количества теплоносителя. Такие конструкции обладают довольно привлекательным внешним обликом и весят сравнительно немного.

Однако есть у подобных радиаторов и несколько минусов. Если сравнить алюминиевый радиатор со стальным прибором, то уровень КПД у второго будет несколько больше.

Если взять такой показатель, как стойкость к влиянию коррозии, то стальной радиатор немного проигрывает алюминиевому. Этим и объясняется более высокая цена на алюминиевый радиатор отопления, так как алюминий входит в категорию цветных металлов.

Технические характеристики различных радиаторов отопления

Что касается стальных приборов отопления, то они обладают большей стойкостью к ржавчине. Если взять в общем, то стальные радиаторы отопления, технические характеристики которых более приемлемы, пользуются большей популярностью благодаря тому, что их внутренняя поверхность не боится ржавчины, у них более высокий показатель КПД, и они входят в более дешевую ценовую категорию.

Рекомендуем к прочтению:

Разметка стен

Перед тем, как начать монтаж стальных радиаторов отопления, необходимо выбрать место и сделать разметку. Для этого потребуется отметить на стене все точки, где будет происходить соприкосновение отопительного прибора со стеной. Также потребуется разметить места, куда будут установлены крепежные элементы. Если радиатор необходимо прикрепить к основанию из гипсокартона, то потребуется использовать для крепежа дюбеля из пластика. Металлический анкер будет более оптимальным решением для фиксации радиатора к стене из камня или кирпича. Обычно радиатор продается вместе с крепежными элементами в комплекте, поэтому важно сделать правильную разметку на стене.

Комплект для установки металлического радиатора

Конечно, потребуется сделать расчет стальных радиаторов отопления. Для этого существует несколько формул, как рассчитать стальные радиаторы отопления. Для этого учитываются такие параметры, как тип дома, площадь, которую следует отопить, мощность стальных радиаторов отопления, регион проживания. На основе этого уже подбирают стальные радиаторы отопления, расчет мощности их является очень важным.

Подвеска радиатора отопления на стену должна производиться под маленьким уклоном. Это объясняется тем, что в таком случае конструкция будет лучше и быстрее наполняться теплоносителем.

Угол подъема зависит от того, где расположено отверстие для входа теплоносителя в радиатор. В случае если этот разъем находится с левой стороны, то радиатор необходимо немного приподнять с правой стороны.

Для того чтобы проделать в стене отверстия, потребуются такие инструменты, как сверло и дрель. Диаметр сверла должен быть идентичным с диаметром дюбеля. Также крепление должно обладать высокой прочностью и качеством. После того, как дюбель был вставлен в отверстие, потребуется сделать обсадку дюбеля. Для этого потребуется такой инструмент, как молоток. Таким же методом производим крепеж к стене остальных дюбелей. Это необходимо для того чтобы под радиатор можно было закрепить вторую планку.

Сверление отверстия под дюбель

Радиаторные планки устанавливаются сразу после закрепления дюбелей. Планки необходимо прикрепить с помощью болтов, которые были в комплекте с радиатором отопления и планками. Для того чтобы закрутить болты, потребуется разводной ключ, однако при закрутке дюбеля трогать не надо.

Установка и сборка радиатора отопления

После того как была произведена разметка и были установлены все крепежные элементы, можно переходить к установке стального радиатора. Как производится установка стальных радиаторов отопления? Для начала необходимо выкрутить заглушки, которые находятся в торцевых частях отопительного радиатора. Это необходимо сделать обязательным образом, так как заглушки обычно изготовлены из пластика, а такой материал не сможет выдержать высокие температуры и заглушки начнут плавиться. Такие заглушки необходимы только для того чтобы перед процессом установки обеспечить прибору должную герметичность.

Рекомендуем к прочтению:

Снятие заглушек на стальном радиаторе отопления

Иногда открутить заглушку не так уж и легко. Если не удается ее открутить, можно воспользоваться такими инструментами, как напильник и разводной ключ.

Заглушка из пластика, которая расположена в нижнем левом углу радиатора, должна быть заменена на металлическую заглушку.

Верхнюю заглушку для начала необходимо сменить на такой элемент, как развоздушник. Левая верхняя заглушка будет служить входом для горячей воды. Через правую нижнюю заглушку будет осуществляться вывод воды. Такой компонент, как развоздушник нужен для того, чтобы удалить из радиатора пузырьки воздуха. Они будут образовываться тогда, когда система будет наполняться водой.

Открытие воздушника (крана Маевского)

После того, как сборка радиатора была завершена, его необходимо транспортировать к месту установки. Конструкцию закрепляем на планки, соединяя с их выступами пазы отопительного прибора. После того, как монтаж радиатора был завершен, потребуется проверить, насколько оптимальная степень уклона всей конструкции.

После того, как все действия, связанные с монтажом изделий стальные радиаторы отопления, характеристики которых вам понравятся, были завершены, можно отключить отопительную систему.

Такое действие необходимо в том случае, если монтаж радиатора отопления был осуществлен к уже существующей конструкции. Все трубы системы отопления необходимо проверить самым внимательным и тщательным образом. После этого присоединяем отопительный радиатор к уже существующей конструкции.



Когда была произведена разметка, необходимо отрезать теплопровод в определенном месте. Также сливаем все остатки теплоносителя. После этого необходимо взять трубу соединительного типа и провести ее от места отреза к входу в прибор отопления. Нужно проследить, чтобы все соединительные компоненты были максимально герметичными. Такой же метод используем для оформления выхода отопительного прибора. Также потребуется осуществить демонтаж ненужного участка отрезанной трубы. Посредством клапана развоздушки удаляем из системы пузырьки воздуха.

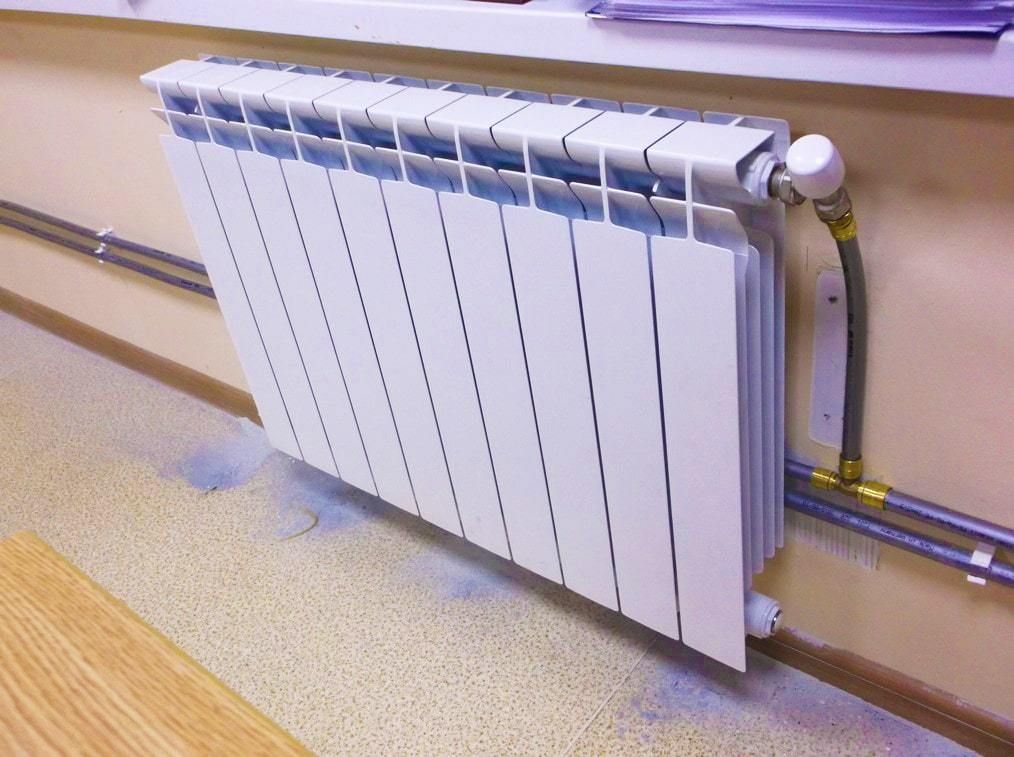

Как установить радиатор отопления в квартире своими руками

Основным фактором комфортного проживания, будь то частный дом или небольшая квартира, является тепло, тепло в доме – это основа благоустройства жилья. Согласитесь – ведь возвращаться в теплый дом намного приятнее, а жить – намного удобнее. Именно поэтому на сегодняшний день производители отопительного и радиаторного оборудования готовы предоставить наилучшие условия для установки более качественных систем, на смену устаревшим. В данной статье будут описаны способы и правила установки радиаторов отопления.

Подключение радиатора

На практике, установить или заменить новое отопительное устройство не самая сложная повседневная задача, для этого достаточно придерживаться инструкций, хоть немного разбираться в специфике работ и иметь при себе инструмент.

Как посчитать количество радиаторов отопления

Перед началом монтажа, необходимо рассчитать количество устройств, делать это рекомендуется исходя из объемов помещения в квартире, которое необходимо отопить. Сделать это довольно просто – требуется высчитать объем помещения, рассчитать его потребность в тепле, после чего исходя из характеристик радиаторов выбрать модели с нужным количеством секций.

Полезно отметить, что если вы решили закрыть радиатор отопления при помощи экрана, то надо увеличить потребность помещения в тепле на пятнадцать – двадцать процентов.

Формула расчета количества радиаторов

По рекомендациям СНИП, для помещения в квартире панельного дома для обогрева одного кубометра требуется 41 Вт тепловой мощности, а для отопления современных квартир, имеющих внешнее утепление и новые стеклопакеты, требуется немного меньше – 34 Вт. Чтобы рассчитать необходимое количество секций радиатора, способное обогреть определенное помещение нужно применить формулу N=S*100/Q, где

  • N – количество радиаторов
  • S – площадь комнаты
  • Q – мощность секции радиатора.

Правила установки радиаторов отопления

  1. Перед началом работ, следует ознакомиться с правилами и снарядиться инструментами, необходимыми для проведения работ.
  2. Лучшим вариантом будет установка системы отопления с возможностью регулировки подачи тепла, в ручном либо автоматическом режиме. В таких системах используется терморегулятор.
  3. Рекомендуется оснастить систему различными задвижками, кранами и вентилями, которые в непредвиденной ситуации обеспечат достаточной безопасностью.
  4. При однотрубной схеме монтажа клапанов, необходимо добавить байпас – специальные трубные перемычки, позволяющие системе функционировать даже в аварийном состоянии одного из радиаторов в квартире.
  5. Не забудьте установить на батареи клапаны Маяковского – с их помощью можно легко и просто избавиться от воздушных пробок.

Как крепить радиаторы отопления к стене

Это ответственная задача, так малейшие недочеты в дальнейшем могут привести к чрезвычайной ситуации. Так что стоит отнестись к этому процессу со всей возможной внимательностью и расчетливостью.
Устройство крепежа батареи в большей мере зависит от материала, из которого они сделаны: стали, чугуна, алюминия или биметаллический материалов. И выбирать крепеж необходимо исходя из веса батарей определенного материала.

Нужно отметить, что зачастую в комплекте радиатора присутствует не самый надежный крепеж, поэтому лучше заранее позаботиться о долговечном и прочном креплении.

Этапы проведения работ:

  1. Разметка. Первым делом, перед монтажом радиатора в квартире требуется нанести разметку. Важно чтобы разметка была ровной, для этого рекомендуется использовать уровень.
  2. Сверление. Во время проведения работ обратите внимание, что сверление производится ровно, чтобы избежать перекосов.
  3. Следующим этапом является установка в только что проделанные отверстия дюбелей. Дюбеля должны заходить с небольшим сопротивлением.
  4. Далее в отверстия заворачивается сам крепеж, делать это удобнее всего используя разводной ключ. Делайте это аккуратно, дабы не повредить краску, так как в поврежденном месте может начаться коррозия. После завершения, проверьте нет ли люфта и достаточно ли прочно и надежно установлены кронштейны.
  5. Последним этапом является навешивание радиаторов, их положение следует проверить при помощи уровня.

Если вы знаете, что стены не надежны и не способны выдержать вес радиаторов, необходимо использовать специальные напольные крепления, опоры. Они решат возникшую проблему.

Как соединить два радиатора отопления между собой

Существует две схемы подключения:

  • Однотрубная. При данном методе, отсутствует необходимость во второй трубе, что экономит расходы, однако используя данную схему каждый следующий радиатор будет греть все слабее, его температура будет меньше на пять градусов.
  • Двухтрубная. В данном случае по трубе подачи вода поступает в каждый отдельный радиатор, а из него выходит отдельный патрубок, ведущий воду обратно на нагрев.

Выделяют три типа соединения радиатора отопления с трубами: односторонняя, диагональная и нижняя. Каждая из данных схем имеет свои достоинства и недостатки.

  • Односторонняя (боковая) – это схема, при которой путь, по которому вода поступает, и труба отвода подключается к одной и той же секции радиатора. Т.е. подача воды происходит в верхнюю часть батареи, а отвод производится из нижней, с одной и той же стороны.
  • Нижняя схема используется в тех случаях, когда труба подачи и отвода находятся близко к полу. Подключение производится с противоположных сторон снизу.
  • Диагональная, или как её еще называют «перекрестная» является самой энергоэкономичной, так как потери тепла сводятся к минимуму. При данном методе горячая вода подводится к верхней части радиатора, а отводящая труба – к нижней части с противоположной стороны.

В заключении хочется сказать, что обустройство своего дома дело важное и к нему нужно относиться с максимальной серьезностью, не использовать дешевые материалы и не экономить на действительно важных вещах.

Установка радиатора отопления 🏆 в Москве заказать на дом недорого

Восточный АО (ВАО): Восточный, Богородское, Вешняки, Восточное Измайлово, Гольяново, Ивановское, Измайлово, Косино-Ухтомский, Метрогородок, Новогиреево, Новокосино, Перово, Преображенское, Северное Измайлово, Соколиная Гора, Сокольники
Западный АО (ЗАО): Можайский, Внуково, Дорогомилово, Крылатское, Кунцево, Ново-Переделкино, Очаково-Матвеевское, Проспект Вернадского, Раменки, Солнцево, Тропарёво-Никулино, Филёвский Парк, Фили-Давыдково
Зеленоградский АО (ЗелАО): Крюково, Матушкино и еще 106 районов, Савёлки, Силино, Старое Крюково
Новомосковский АО (НМАО): поселение Внуковское, поселение Воскресенское, поселение Десёновское, поселение Кокошкино, поселение Марушкинское, поселение Московский, поселение Мосрентген, поселение Рязановское, поселение Сосенское, поселение Филимонковское, поселение Щербинка
Северный АО (САО): Беговой, Бескудниковский, Войковский, Головинский, Дмитровский, Левобережный, Молжаниновский, Аэропорт, Восточное Дегунино, Западное Дегунино, Коптево, Сокол, Ховрино, Савёловский, Тимирязевский, Хорошёвский
Северо-Восточный АО (СВАО): Алексеевский, Алтуфьевский, Бабушкинский, Бутырский, Лосиноостровский, Останкинский, Бибирево, Лианозово, Марфино, Марьина Роща, Отрадное, Ростокино, Свиблово, Северное Медведково, Южное Медведково, Северный, Ярославский
Северо-Западный АО (СЗАО): Куркино, Митино, Покровское-Стрешнево, Северное Тушино, Строгино, Хорошёво-Мнёвники, Щукино, Южное Тушино
Троицкий АО (ТАО): поселение Вороновское, поселение Киевский, поселение Клёновское, поселение Краснопахорское, поселение Михайлово-Ярцевское, поселение Новофёдоровское, поселение Первомайское, поселение Роговское, поселение Троицк, поселение Щаповское
Центральный АО (ЦАО): Басманный, Красносельский, Мещанский, Пресненский, Арбат, Замоскворечье, Хамовники, Якиманка, Таганский, Тверской
Юго-Восточный АО (ЮВАО): Нижегородский, Выхино-Жулебино, Капотня, Кузьминки, Лефортово, Люблино, Марьино, Некрасовка, Печатники, Текстильщики, Рязанский, Южнопортовый
Юго-Западный АО (ЮЗАО): Академический, Гагаринский, Ломоносовский, Обручевский, Зюзино, Коньково, Котловка, Северное Бутово, Тёплый Стан, Черёмушки, Южное Бутово, Ясенево
Южный АО (ЮАО): Даниловский, Донской, Нагорный, Бирюлёво Восточное, Бирюлёво Западное, Братеево, Зябликово, Москворечье-Сабурово, Нагатино-Садовники, Нагатинский Затон, Орехово-Борисово Северное, Орехово-Борисово Южное, Царицыно, Чертаново Северное, Чертаново Центральное, Чертаново Южное

Услуги монтажа систем отопления в Москве, цены на установку

Монтаж муфт, угольников, тройников медных труб  диаметром 10 мм. шт 150 р
Монтаж муфт, угольников, тройников медных труб  диаметром 15 мм. шт 175 р
Монтаж муфт, угольников, тройников медных труб  диаметром 18 мм. шт 200 р
Монтаж муфт, угольников, тройников медных труб  диаметром 22 мм. шт 225 р
Монтаж муфт, угольников, тройников медных труб  диаметром 28 мм. шт 250 р
Монтаж муфт, угольников, тройников медных труб  диаметром 35 мм. шт 275 р
Монтаж муфт, угольников, тройников медных труб  диаметром 42 мм. шт 300 р
Монтаж муфт, угольников, тройников медных труб  диаметром 54 мм. шт 350 р
Прокладка, размещение, фиксация медных труб  диаметром 10 мм. пог.м 150 р
Прокладка, размещение, фиксация медных труб  диаметром 15 мм. пог.м 175 р
Прокладка, размещение, фиксация медных труб  диаметром 18 мм. пог.м 200 р
Прокладка, размещение, фиксация медных труб  диаметром 22 мм. пог.м 225 р
Прокладка, размещение, фиксация медных труб  диаметром 28 мм. пог.м 250 р
Прокладка, размещение, фиксация медных труб  диаметром 35 мм. пог.м 275 р
Прокладка, размещение, фиксация медных труб  диаметром 42 мм. пог.м 300 р
Прокладка, размещение, фиксация медных труб  диаметром 54 мм. пог.м 350 р

Монтаж полиэтиленовых и металлопластиковых труб

Монтаж штуцеров, угольников, тройников полиэтиленовых труб  диаметром 16 мм. шт 75 р
Монтаж штуцеров, угольников, тройников полиэтиленовых труб  диаметром 20 мм. шт 125 р
Монтаж штуцеров, угольников, тройников полиэтиленовых труб  диаметром 25 мм. шт 175 р
Монтаж штуцеров, угольников, тройников полиэтиленовых труб  диаметром 32 мм. шт 225 р
Монтаж штуцеров, угольников, тройников полиэтиленовых труб  диаметром 40 мм. шт 275 р
Монтаж штуцеров, угольников, тройников полиэтиленовых труб  диаметром 50 мм. шт 325 р
Прокладка, размещение, фиксация полиэтиленовых труб  диаметром 16 мм. пог.м 75 р
Прокладка, размещение, фиксация полиэтиленовых труб  диаметром 20 мм.

Узел нижнего подключения радиатора - самостоятельный монтаж

Автор Монтажник На чтение 10 мин. Просмотров 11.3k. Обновлено

При обустройстве систем отопления частных домов часто применяются теплообменные радиаторы с подводом воды по трубопроводу, находящимся в полу под стяжкой. Такое расположение труб позволяет эффективно и эстетично подвести тепловой носитель к теплообменным приборам через узел нижнего подключения радиатора.

Реализовывают подключение снизу при помощи стальных или алюминиевых панельных радиаторов, имеющих отводы внизу с наружной резьбой на стандартном удалении друг от друга. К отводам труб в стене или полу радиатор подключают при помощи угловых или прямых н-образных переходников с винтовым разъемом американка на выходном патрубке (в народе их также называют «бинокль» из-за схожего внешнего вида).

Рис. 1 Узлы подключения радиаторов отопления — разновидности

Что такое узел подключения радиатора

Узлом подключения радиатора с нижней подводкой называет н-образную деталь сантехнической арматуры с двумя параллельно расположенными фитингами на расстоянии посадочных мест стального панельного радиатора, и жесткой перемычкой между ними. Типовая деталь имеет с одной стороны фитинг в запрессованную накидную гайку с прокладкой (разъем американка) с внутренним диаметром 3/4 дюйма, с другой стороны на фитинг нанесена 3/4 дюймовая наружная резьба.

Внутри каждого из вводов размещен запорный шаровый кран или винтовой вентиль, позволяющий регулировать или перекрывать поступающий тепловой носитель, при снятии батареи во время ее ремонта или замены применяют запорную функцию.

Узел нижнего подключения радиатора — преимущества использования

Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов — благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:

  • Экономия трубных материалов и отводов — в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
  • Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
  • Запорно регулирующая арматура (краны шаровые или вентили) в «бинокле» позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
  • Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.

Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги

Особенности применения узлов нижнего подключения

Присоединение к системам отопления внизу эффективно в случае прохождения подводящих труб под полом, иногда для удобства и эстетики их заводят в стены на небольшую высоту — угловые фитинги позволяют подключить трубы к радиаторному корпусу.

Помимо запирающих и регулирующих вентилей, для повышения эффективности работы в арматурные подключающие узлы нередко встраивают внутренние и наружные байпасы, для установки температурного режима используют терморегуляторы.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы — производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы — производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

Рис.3 Нижняя подводка – примеры монтажа

Типы узлов нижнего подключения

В индивидуальных жилых домах используются однотрубная и двухтрубная отопительные системы, для подключения отдельно стоящего теплообменника применяют комбинированный способ, при котором в разводке с двумя трубами его включают только в подающую линию по схеме ленинградка.

Соответственно выпускаемые производителем узлы с нижним подключением предназначены для использования арматуры в однотрубных, двухтрубных или комбинированных контурах, их особенности:

  • В однотрубной линии при движении теплоносящей жидкости последовательно по всем обогревательным приборам, ее температура падает, что соответственно приводит к сильному нагреву первых в цепи батарей и холодной поверхности последних. Для выравнивания температур теплоносителя на входе всех приборов используется термокомпенсация, которая осуществляется байпасной разводкой, разделяющей входящий поток на две ветви — одна часть отправляется в радиатор и нагревает его корпус, другая беспрепятственно следует к следующей батарее, смешиваясь с охлажденным потоком, выходящим с первого теплообменника.
  • В двухтрубных системах температура нагрева всех обогревателей равномерна и их температурная компенсация не требуется. При данной разводке применяется основная конструкция «бинокля» — фитинг с запорными или регулирующими клапанами, один патрубок которого подключают к подающей линии, другой подсоединяют к обратке.
  • Комбинированный узел с внутренним байпасным каналом встраивают как в однотрубную, так и в двухтрубную отопительную систему, в первом случае канал байпаса приоткрывают, во втором он полностью закрыт.

Рис. 4 Фитинги от ведущих зарубежных производителей

По конструктивному исполнению корпуса различают две главные разновидности фитингов нижнего подключения:

  1. Прямые. Предназначены для подсоединения радиаторных модулей к вертикально выходящим из пола трубам, так как выходной патрубок узла имеет внешнюю резьбу, трубы должны иметь выходные фитинги с накидной гайкой (американкой) или компрессионную муфту с переходом на американку.
  2. Угловые. Системы угловой фиксации — лучший вариант с эстетической точки зрения, в этом случае трубы выходят из стены на небольшой высоте от пола, а резьбовые патрубки углового фитинга подсоединяются к ним при помощи накидной гайки, установленной на трубных концах.

Для соединения узла с магистралью из стальных труб применяют американку, для сшитого полиэтилена (металлопласта) используют специальный компрессионный разъем Евроконус. Его штуцер вставляется в трубу и прижимается к ней наружным кольцом с прорезью посредством вращающейся вокруг своей оси накидной гайки, она же вместе с конусным уплотнением соединяет стыкуемые детали друг с другом.

Рис. 5 Узлы со встроенным байпасом

Помимо стандартной конструкции со встроенными запорными или регулирующими вентилями, напоминающей своим внешним видом бинокль, на строительном рынке представлен довольно широкий ассортимент товаров, имеющих отличную от типового узла конструкцию. Основные модификации узлов, представленные в торговой сети:

  • С запорными или регулирующими вентилями. Фитинг предназначен для подключения к двухтрубной системе, вмонтированные в корпус шаровые или винтовые вентили с утопленной головкой под плоскую отвертку позволяют регулировать отдельно потоки подачи и обратки при необходимости балансировки, а также отключать радиатор от теплоносящей магистрали.
  • Со встроенным байпасом. Такую схему имеет радиаторная арматура Hummel — в ее нижней части имеется байпасный канал, диаметр прохода которого регулируется винтовым клапаном. Данное конструктивное исполнение эффективно для однотрубных систем, в которых желательно поддерживать одинаковую температуру теплоносителя на входе всех радиаторных теплообменников. Помимо этого, в комплект радиаторного арматурного узла Hummel входят эксцентрические гайки, которые нужны для его подключения к трубным отводам с различным осевым расстоянием — это позволяет избежать некачественного монтажа при отклонениях в соосности.

Рис. 6 Конструкция с вертикальным байпасом

  • С вынесенным байпасом. Схема подключения радиаторов с байпасом позволяет повысить температуру проходящего потока для увеличения нагрева следующих батарей и соответственно выравнивания их теплоотдачи во всей цепи. Подводку с байпасом подсоединяют к радиатору сбоку, байпасная трубка подключается к его верхней точке через фитинг, в который встроена терморегулирующая головка.
    Так как теплоноситель поступает через байпас в верхнюю часть обогревателя и затем стекает вниз, возвращаясь в контур через обратку, эффективность его обогрева намного выше, чем у модификаций чисто нижнего подсоединения с теплопотерями около 20%. Также в модели с вертикальным байпасом имеется винт для регулировки обратного потока теплоносителя, иногда вверх встраивается автоматический воздухоотводчик.

Рис. 7 Инжекторная подводка – принцип работы и конструкция

  • Инжекторный. К разновидностям устройств подводки снизу можно отнести инжекторные приспособления, подсоединяемые к боковой части батареи снизу, схема включает в себя трубку, вставленную в выходной корпусной патрубок. Горячий носитель вливается в радиатор через входное отверстие вокруг трубки, и через нее возвращается в обратку. В боковой части инжектора имеется клапанный регулятор, в некоторых моделях он заменен терморегулятором, также в устройстве предусмотрена возможность регулировки интенсивности обратного потока винтом.

Помимо перечисленных выше приспособлений, выпускается ряд других модификаций н-образных фитингов, имеющих различные конструктивные особенности арматуры — приборы с перекрестным направлением потоков, элементы с отводом в боковой части для слива воды (дренажа), с переходными эксцентриками, смещенной соосностью входных и выходных отверстий.

Рис. 8 Подключение и разновидности модельного ряда нижневходовых узлов

Схема подключения узла

Основными типами радиаторов для обогрева, которые подключают с низкой подводкой, является стальные панельные и биметаллические (выдерживают высокое давление), намного реже расположенные внизу выводы встречаются в конструкции алюминиевого радиатора и трубчатых модификациях.

Так как подвод жидкости снизу может использоваться в однотрубной и двухтрубной системе, ее схема ничем не отличается от других способов подключения и соединений радиаторов (боковое, диагональное, верхнее). При однотрубной разводке стандартная схема отопления нуждается в проведении ручной или автоматической настройки, существенно упростить балансировку помогает разводка Тихельмана (попутная), в которой общая длина отопительного контура подачи и обратки одинакова для всех обогревателей.

Возможно будет интересно почитать отдельную статью о Подключение биметаллических радиаторов отопления – инструкция от “А” до “Я”

Рис. 9 Схема подключения радиаторов снизу

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

  1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку «бинокля» производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
  2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
  3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Возможно будет интересно: Отопление в частном доме из полипропиленовых труб своими руками

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

Главные преимущества нижней подводки радиаторов — эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 — 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.



Стоимость плоских радиаторов

- Руководство по ценам на 2020 год

Что такое панельные радиаторы?

Панельные радиаторы

известны своей элегантностью, бесшумностью и источают комфортное сияющее тепло, которое не вызывает риска прикосновения.

Плоские радиаторы изготовлены из очень тонких металлических частей, позволяющих воде свободно течь через них. Эти радиаторы создают большую площадь поверхности, не занимая столько места, как другие радиаторы. Панельные радиаторы тонкие и обычно изготавливаются из легкого алюминия или прочной стали.Они могут быть шириной до двух дюймов, что упрощает их размещение. Панельные радиаторы по-прежнему привязаны к котлам, как и традиционные радиаторы, но они не предназначены для приема пара и обычно работают при более низких температурах, чем традиционные радиаторы.

Получите стоимость местного радиатора

Панельные радиаторы экономят место

Одним из самых больших преимуществ панельного радиатора является то, что он может сэкономить место в вашем доме. Тонкие и легкие, их можно устанавливать на стены или потолок.

Безопасное касание

Плоские радиаторы не нужно нагревать до таких высоких температур, как многие старые модели. Это означает, что они безопасны для прикосновения и часто используются для различных целей. Например, многие люди устанавливают вешалки для полотенец на радиаторах своих ванных комнат, чтобы использовать их для сушки полотенец, а также для сохранения тепла. Это также означает, что вы можете использовать их вместе с детьми и домашними животными, не беспокоясь о том, что кто-то может обжечься.

Современный вид

Панельные радиаторы предлагают более современный минималистский вид, они бывают различных отделок и дизайнов.Можно получить дизайн из цельного листа или сегментированный дизайн в зависимости от того, какой внешний вид вы хотите. Эти радиаторы можно спроектировать или выбрать так, чтобы они соответствовали вашим существующим архитектурным особенностям, и их стоит рассмотреть, если вы пытаетесь придумать, как придать своему дому более современный вид.

с высокой степенью регулировки

Большинство современных панельных радиаторов оснащены регулируемыми термостатами. С панельными радиаторами по всему дому вы можете поддерживать желаемую температуру в каждой комнате.

Универсальная тепловая мощность

Плоский радиатор излучает различное количество тепла в зависимости от выбранной модели. Согласно данным радиаторов VulcanRad, низкотемпературные решения выделяют около 100 БТЕ на фут длины, а другие устройства могут выделять до 4900 БТЕ на фут длины.

Горизонтальная или вертикальная ориентация

Неважно, есть ли у вас в комнате только одна небольшая вертикальная секция или много места около пола. Панельные радиаторы могут вписаться в имеющееся у вас пространство и сделать дизайн вашей комнаты работоспособным.Существуют панельные радиаторы в стиле плинтуса, которые гармонируют со стеной и полом, или вертикальные радиаторы, которые могут простираться от пола до потолка узкой полосой.

Панельный радиатор не так эффективен, как некоторые из колонных радиаторов, потому что у них просто не такая большая площадь поверхности, но они более компактны и универсальны.

% PDF-1.7 % 1 0 obj >>> endobj 2 0 obj > поток 2018-08-17T11: 58: 23 + 02: 002018-08-17T11: 58: 31 + 02: 002018-08-17T11: 58: 31 + 02: 00Adobe InDesign CS6 (Windows) uuid: f843f0f8-632e-4eed- 9423-47a91cde6cdfxmp. сделал: 7DF15E9A717DE511A3DFC3791A315757xmp.id: 44222C9600A2E811A4C38C2A872CDBB6proof: pdfxmp.iid: 43222C9600A2E811A4C38C2A872CDBB6xmp.did: 43222C9600A2E811A4C38C2A872CDBB6xmp.did: 7DF15E9A717DE511A3DFC3791A315757default

  • convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CS6 (Windows) / 2018-08-17T11: 58: 23 + 02: 00
  • application / pdf Adobe PDF Library 10.0.1 Ложь конечный поток endobj 3 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 61 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / TrimBox [0.0 0.0 297.638 419.528] / Тип / Страница >> endobj 62 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 297.638 419.528] / Type / Page >> endobj 63 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0. 0 0.0 297.638 419.528] / Type / Page >> endobj 64 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 297.638 419.528] / Type / Page >> endobj 65 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.ŇEQ9Xs A-cIPiaL O.GF'0H ܊ cvb] .P1PLpU ܽ O! 1Kw_e ׮ Sa -:] "Ul-T + @ # = +] 4ć xa7 W

    Противопожарные стальные конструкции - SteelConstruction.info

    Пассивные противопожарные материалы изолируют стальные конструкции от воздействия высоких температур, которые могут возникнуть при пожаре. Их можно разделить на два типа: нереактивные, из которых наиболее распространены плиты и спреи, и реактивные, из которых наиболее распространенным примером являются тонкопленочные вспучивающиеся покрытия. Тонкопленочные вспучивающиеся покрытия можно наносить как на строительной площадке, так и за ее пределами.

    Великобритании повезло иметь эффективную и конкурентоспособную отрасль конструкционной противопожарной защиты, которая обеспечивает отличное качество по низкой цене.



    [вверх] Вспучивающиеся покрытия



    Вспучивающиеся покрытия представляют собой материалы, подобные краске, которые инертны при низких температурах, но обеспечивают изоляцию в результате сложной химической реакции при температурах обычно около 200–250 ° C.При таких температурах свойства стали не пострадают. В результате этой реакции они набухают и образуют расширенный слой угля с низкой проводимостью.

    Вспучивающиеся покрытия можно разделить на две большие группы: тонкопленочные и толстопленочные. Тонкопленочные материалы изготавливаются на основе растворителей или воды и в основном используются при пожарах в зданиях. Толстопленочные вспучивающиеся покрытия изначально были разработаны для морской и нефтегазовой промышленности, но были модифицированы для использования в зданиях.

    [вверх] Тонкопленочные вспучивающиеся покрытия

    Системы тонкопленочных вспучивающихся покрытий обычно состоят из трех компонентов: грунтовки, базового покрытия (части, которая реагирует на огонь) и герметизирующего покрытия. Базовое покрытие обычно состоит из следующих ингредиентов:

    • Катализатор, который разлагается с образованием минеральной кислоты, такой как фосфорная кислота.
    • Углекислый газ, такой как крахмал, который в сочетании с минеральной кислотой образует углеродистый уголь.
    • Связующее или смола, размягчающаяся при заданной температуре.
    • Вспенивающий агент, который разлагается при плавлении связующего с выделением больших объемов негорючих газов. Эти газы включают диоксид углерода, аммиак и водяной пар. Образование этих газов вызывает набухание или вспенивание углеродсодержащего полукокса с образованием изолирующего слоя, во много раз превышающего первоначальную толщину покрытия.


    Они в основном используются в зданиях, где требования к огнестойкости составляют 30, 60 и 90 минут. В последние годы был разработан ряд продуктов, которые могут обеспечить огнестойкость в течение 120 минут.Их можно применять как на месте, так и за его пределами. Как правило, большинство применений на месте выполняется с использованием материалов на водной основе. Однако, если структура, на которую наносится материал, не предназначена для конечного использования в сухой, нагретой (C1) среде, обычно используются материалы на основе растворителей. Материалы на основе растворителей также имеют тенденцию охватывать более широкий диапазон факторов сечения, чем материалы на водной основе, и могут использоваться на месте для защиты небольших участков, требующих большой толщины.

    Для получения привлекательной отделки поверхности можно использовать покрытия на основе растворителей и воды.Если требуется декоративная или индивидуальная отделка, это должно быть включено в спецификацию. Тонкопленочные вспучивающиеся вещества имеют дополнительные преимущества, заключающиеся в том, что они могут легко покрывать сложные формы, а установка постзащиты относительно проста.

    Типичный коэффициент расширения составляет примерно 50: 1, т.е. покрытие толщиной 1 мм расширяется до примерно 50 мм под воздействием огня.

    Подробное руководство по спецификации и установке наносимых на стройплощадку тонкопленочных вспучивающихся покрытий можно получить в Ассоциации специалистов по противопожарной защите [1] .

    • Примеры тонкопленочных вспучивающихся покрытий
    • (изображения любезно предоставлены Sherwin-Williams Protective and Marine Coatings)

    [наверх] Вспучивающиеся покрытия, наносимые вне строительной площадки



    Заявка на выезд

    Развитие отрасли по нанесению тонкопленочных вспучивающихся покрытий за пределами предприятия было историей успеха в Великобритании, которая теперь экспортируется по всему миру.Процесс обычно включает применение в большом, хорошо вентилируемом и отапливаемом объекте, удаленном от строительной площадки. У него есть ряд явных преимуществ:

    • Более быстрое строительство
    • Улучшенный контроль качества
    • Уменьшение сбоев на объекте
    • Чистые участки
    • Повышенная безопасность на объекте
    • Более простая установка для обслуживания


    Специалисты по спецификации должны знать, что тонкопленочные вспучивающиеся покрытия, наносимые за пределами объекта, используются в основном для неэстетичных конечных целей. Эстетическая отделка возможна и была достигнута с использованием сторонних приложений, но это требует дополнительного уровня ухода и внимания. Это связано с тем, что некоторые повреждения при транспортировке неизбежны, даже если аппликаторы стараются минимизировать их. Трудно (но, конечно, не невозможно) отремонтировать повреждения, чтобы они соответствовали внешнему виду остального покрытия, но это добавляет сложности работе.

    Нанесение тонкопленочных вспучивающихся покрытий за пределами предприятия - это специализированная задача. Ассоциация специалистов по противопожарной защите издает руководящий документ [2] в помощь разработчикам.Это включает в себя модельную спецификацию, из которой могут быть взяты пункты для включения в собственные контрактные документы специалиста.

    Внешнее приложение дороже своего эквивалента на месте с точки зрения начальных затрат, но ценность преимуществ может сделать его более экономичным в целом. Это широко признано, и исследования рынка показывают, что этот процесс занимает значительную долю рынка в Великобритании.

    • Нанесение тонкопленочных вспучивающихся покрытий за пределами строительной площадки

    [вверх] Толстопленочные вспучивающиеся покрытия

    • The New York Times HQ с толстопленочной эпоксидной огнезащитой для наружной стали
      (Изображение предоставлено International Paint)

    • Предварительно формованные оболочки с использованием толстопленочного вспучивающегося эпоксидного материала
      (Изображение любезно предоставлено Nuvia)

    Толстопленочные вспучивающиеся покрытия обычно имеют эпоксидную основу и обычно имеют гораздо большую толщину сухой пленки, чем тонкопленочные альтернативы.Эти материалы являются прочными и долговечными и изначально были разработаны для использования при углеводородных пожарах, где режим испытательного нагрева намного более суров, чем тот, который используется для большинства промышленных и коммерческих применений. Ряд производителей модифицировали свои материалы для использования в целлюлозных пожарах. Эти модифицированные материалы обычно используются в ситуациях, когда требуются преимущества вспучивающихся покрытий с точки зрения внешнего вида, веса и толщины, но когда обстоятельства слишком тяжелые или обслуживание слишком сложное, чтобы можно было использовать тонкопленочные материалы.Типичные недавние примеры произошли с наружной сталью в высотных зданиях и открытой морской среде.

    Коэффициенты расширения для толстопленочных вспучивающихся материалов намного ниже, чем для тонкопленочных материалов, обычно около 5: 1. Возможна эстетическая отделка, а также может поставляться в виде предварительно отформованных кожухов. Толстопленочные вспучивающиеся покрытия также можно наносить за пределами строительной площадки.

    [верх] Платы


    Плиты

    широко используются для защиты конструкций от огня в Великобритании.Они используются как там, где система защиты находится на виду, так и там, где она спрятана. Они предлагают разработчику чистый, упакованный в коробку вид и обладают дополнительными преимуществами, заключающимися в том, что приложение является сухим и может не оказывать значительного влияния на другие виды деятельности. Кроме того, плиты изготавливаются на заводе, и толщина может быть гарантирована. Кроме того, плиты можно наносить на неокрашенные стальные конструкции.

    Существует два семейства защиты плат: легкие и тяжелые. Легкие плиты обычно имеют плотность 150–250 кг / м³ и обычно не подходят для декоративной отделки.Обычно они используются там, где эстетика не важна, и они дешевле, чем аналоги в тяжелом весе. Плотные плиты обычно имеют диапазон 700-950 кг / м³ и обычно подходят для декоративной отделки. Обычно они используются там, где важна эстетика.

    Оба типа плат могут использоваться в ограниченных внешних условиях, но следует проконсультироваться с производителем. Подробное руководство по установке систем защиты плат можно получить в Ассоциации специалистов по противопожарной защите [3] .

    • Бортовые системы защиты
    • Платы можно формировать сложной формы
      (Изображение любезно предоставлено Promat Ltd.)

    • Эстетические и неэстетичные доски вместе
      (Изображение любезно предоставлено Promat Ltd.)

    [вверх] Распылители



    Распыление цемента на балки
    (Изображение любезно предоставлено Promat Ltd.)

    Распылительная защита широко используется в Соединенных Штатах, но менее распространена в Великобритании. Его преимущество заключается в том, что его можно использовать для покрытия сложных форм и деталей, а также в том, что затраты существенно не увеличиваются с увеличением толщины защиты. Это связано с тем, что большая часть стоимости нанесения приходится на рабочую силу и оборудование, а меньшая - на стоимость материала. Некоторые материалы также могут быть использованы для наружного и углеводородного возгорания.

    Спреи не подходят для эстетических целей. Кроме того, приложение представляет собой «мокрую торговлю», и это может повлиять на другие операции на объекте. При расчете затрат, возможно, придется сделать поправку на возможное требование предотвращения чрезмерного распыления. Подробное руководство по установке систем защиты от брызг можно получить в Ассоциации специалистов по противопожарной защите [4] .

    [вверх] Гибкие системы одеял



    Система гибких одеял
    (Изображение любезно предоставлено Thermal Ceramics Ltd.)

    Гибкие системы противопожарной защиты были разработаны в ответ на потребность в легко наносимом противопожарном материале, который можно использовать на сложных формах и деталях, но там, где применяется сухая торговля. Количество производителей этой продукции ограничено. Крепление одеяла показано на прилагаемой фотографии.

    [вверх] Бетонная оболочка



    Бетонное ограждение металлоконструкций

    До конца 1970-х годов бетон был наиболее распространенной формой противопожарной защиты стальных конструкций. Однако введение легких запатентованных систем, таких как плиты, спреи и тонкопленочные вспучивающиеся покрытия, привело к резкому сокращению их использования. Тем не менее, бетонная облицовка имеет свое место и продолжает занимать небольшой процент на рынке противопожарной защиты, при этом иногда используются другие традиционные методы, такие как облицовка из блоков. Главное достоинство бетона - прочность. Он обычно используется там, где важна устойчивость к ударам, истиранию и погодным условиям. E.г. склады, подземные автостоянки и внешние сооружения. Основные недостатки:

    • Стоимость - по сравнению с облегченными системами;
    • Использование пространства (большие защитные покрытия занимают ценное пространство вокруг колонн)
    • Масса.


    Информация о толщине бетонной оболочки для определенных периодов огнестойкости опубликована Строительным научно-исследовательским учреждением [5] . Его также можно найти в BS EN 1994-1-2 [6] .

    [вверху] Частичная защита

    Стандартные огнестойкие испытания показали, что конструктивные элементы, не предназначенные для полного воздействия огня, могут демонстрировать значительные уровни огнестойкости без применяемой защиты. Были разработаны методы, использующие этот эффект для достижения огнестойкости в течение 30 и 60 минут. Если требуются более высокие периоды огнестойкости, к незащищенным стальным конструкциям можно применять меньшую толщину противопожарной защиты, поскольку обогреваемый периметр и, следовательно, коэффициент сечения меньше, чем у полностью открытого корпуса.Подробнее см. Здесь.

    Есть пять способов использования частичной защиты:

    [вверху] Блок заполненных колонн

    30-минутная огнестойкость может быть достигнута с помощью автоклавных блоков из пенобетона, цементированных между фланцами и привязанных к стенке прокатных профилей. Возможны более длительные периоды огнестойкости за счет защиты только открытых фланцев. Руководство можно получить в Исследовательском учреждении строительства [7] .

    [вверху] Балка перекрытия угловая




    Угловые балки перекрытия для полок представляют собой балки с уголками, приваренными или прикрученными к стенке для поддержки плиты перекрытия.Это защищает верхнюю часть балки от огня, в то время как нижняя часть остается открытой. повышение огнестойкости как положение опорного угла перемещается далее вниз луча и сопротивление 60 минут пожара может быть достигнуто в некоторых случаях. Угловые балки перекрытия для полок чаще крепятся болтами, а не свариваются, как показано на прилагаемой фотографии.

    Руководство доступно в SCI P126.

    [вверх] Тонкие балки перекрытия



    Существует ряд решений для неглубоких перекрытий с использованием «интегрированных» балок.Балки могут быть прокатаны или изготовлены, и существует ряд альтернативных вариантов. Одна такая сборная балка состоит из Н-образного сечения (обычно UC) со сварной нижней пластиной - это часто называют «тонкой балкой перекрытия». Другие включают сверхмалые балки перекрытия (USFB) от Kloeckner Westok. Общая идея заключается в том, что балки асимметричны с более широким нижним фланцем, чем верхний фланец, для поддержки плиты перекрытия, которая может быть либо сборными железобетонными (ПК) элементами, либо композитной плитой глубокого перекрытия.

    Ключевой особенностью таких систем неглубокого перекрытия является то, что почти вся стальная секция защищена от огня плитой перекрытия, а огнестойкость до 60 минут достигается без защиты открытой нижней плиты.

    Если требуется период огнестойкости более 60 минут, защита требует только выступающий нижний фланец или пластина или балка. Коэффициент сечения рассчитывается на основе обогреваемого периметра нижнего фланца или пластины.

    [вверх] Столбцы, заполненные сеткой

    Шестьдесят минут огнестойкости колонн можно достичь, если заливной бетон нормального веса закреплен между фланцами с помощью соединителей, работающих на сдвиг, прикрепленных к стенке. Бетон удерживается ребром жесткости стенки, закрепленным в нижней части зоны соединения.

    Несущая способность бетона не принимается во внимание при проектировании колонн, но в случае пожара, поскольку открытая сталь ослабляется при высоких температурах, нагрузка, переносимая фланцами, постепенно передается на бетон. Это обеспечивает стабильность в течение периодов огнестойкости до 60 минут. Зона соединения защищена от огня вместе с балкой. Руководство доступно в публикации SCI P124 Института стальных конструкций.

    [вверх] Композитные балки и колонны с полной или частичной облицовкой бетоном



    Колонна усиленная

    Это форма конструкции, которая была представлена ​​в Великобритании публикацией BS EN 1994-1-2 [6] , в которой описаны системы, а также приведены инструкции по проектированию в виде таблиц.Он состоит из стальных балок и колонн, огнестойкость которых достигается за счет включения арматуры между фланцами, удерживаемых бетоном. При таком подходе можно достичь периода огнестойкости до 120 минут на колоннах и 180 минут на балках. Также даны рекомендации по усилению бетонной оболочки путем включения арматуры, что позволяет достичь огнестойкости до 240 минут. Однако это требование редко встречается в Великобритании.



    В течение многих лет балки с несколькими отверстиями в стенках, изготовленные путем разделения и сварки горячекатаных балок и колонн (зубчатых и ячеистых балок), защищались от огня на основе коэффициента сечения основного сечения плюс 20%.Это было основано на результатах ряда испытаний зубчатых балок, которые показали небольшое увеличение скорости нагрева по сравнению с горячекатаным профилем. При разработке процесса изготовления ячеистых балок из пластин правило 20% было сохранено. Предельная температура по умолчанию для ячеистых балок была принята такой же, как для горячекатаных балок, несущих бетонные плиты, т.е. 620 ° C для тонкопленочных вспучивающихся покрытий и 550 ° C для аэрозольных баллончиков и плит.

    Однако со временем дополнительные испытания показали, что сотовые лучи могут отображать сложные механизмы отказа при пожаре.В настоящее время было разработано значительно улучшенное понимание этих механизмов, и из этого стало ясно, что предположение о том, что предельная температура таких балок такая же, как и для неперфорированных участков, неверно. Вместо этого было показано, что геометрия пучка определяет предельную температуру и что каждый сотовый пучок необходимо оценивать по своим достоинствам. Обобщенные (или универсальные) решения не подходят.


    Желтая книга ASFP [8]

    Подавляющее большинство ячеистых балок защищено от огня с помощью тонкопленочных вспучивающихся покрытий.Ассоциация специалистов по противопожарной защите (ASFP) и Институт стальных конструкций (SCI) разработали структурные модели для балок с круглыми и прямоугольными отверстиями в стенках. Эти модели позволяют рассчитывать предельную температуру в зависимости от геометрии балки и нагрузки. Затем это можно использовать для определения правильной толщины вспучивающегося покрытия для требуемого периода огнестойкости на основе коэффициента сечения, рассчитанного по формуле:

    Коэффициент сечения = 1400 / т

    где t - толщина стенки в мм.[Примечание: в ситуациях, когда толщина полотна меняется, это толщина нижнего полотна]

    Некоторые производители сотовых лучей также предоставляют предельные температуры для своей продукции. ASFP публикует подробные сведения о протоколе испытаний, которым должны следовать производители тонкопленочных вспучивающихся покрытий, если их материал будет использоваться на ячеистых балках [8] . Он имеет отдельные части для испытаний балок с круглыми и прямоугольными отверстиями. Тонкопленочные вспучивающиеся покрытия, которые должны использоваться на балках с круглыми отверстиями в перемычке, должны быть испытаны в соответствии с этой частью протокола, а тонкопленочные вспучивающиеся покрытия, которые должны использоваться на балках с прямоугольными отверстиями, должны быть испытаны на обеих частях.

    Только тонкопленочные вспучивающиеся покрытия, испытанные в соответствии с протоколом ASFP, могут использоваться для защиты сотовых лучей от огня. Исключение составляют случаи, когда можно показать, что производитель балочных и / или тонкопленочных вспучивающихся покрытий разработал свою собственную структурную модель и программное обеспечение для проектирования, в котором указаны конкретные тонкопленочные вспучивающиеся покрытия, испытанные ими и независимо сертифицированные третьей стороной.

    Специалисты по спецификации должны всегда запрашивать подтверждение того, что характеристики тонкопленочных вспучивающихся покрытий, предназначенных для использования в их проекте, были протестированы и оценены для использования на балках с отверстиями в стенках по мере необходимости.

    В редких случаях ячеистые балки защищают спреем или досками. Рекомендации по спецификации противопожарной защиты в этом случае приведены в руководстве ASFP [8] .

    Следует также рассмотреть заполнение пустот под ячеистые балки.

    [наверх] Тенденции противопожарной защиты конструкций

    Наиболее очевидной тенденцией в конструкционной противопожарной защите стали за последние два десятилетия стал рост популярности тонкопленочных вспучивающихся покрытий.Это было вызвано высокой конкуренцией в отрасли, которая, в свою очередь, стимулировала исследования и разработки. Это дало толчок созданию более качественных, дешевых и тонких материалов до такой степени, что в реальном выражении затраты составляют лишь часть того, что было в 1990-х годах. Этому также способствовала разработка вспучивающихся покрытий, наносимых за пределами предприятия, что открыло производителям новый рынок.

    • Тенденции противопожарной защиты конструкций

    Дизайнерские радиаторы от компании Сунержа нержавеющая сталь

    Компания Сунержа производит радиаторов из нержавеющей стали конструкции .
    Качество и надежность этих элегантных и функциональных дизайн-радиаторов проверены временем.

    Высококачественная нержавеющая сталь (AISI304), которая также используется в пищевой и медицинской промышленности

    Гипоаллергенный продукт, безопасный для человека и окружающей среды

    Экологически чистые: радиаторы, изготовленные исключительно из нержавеющей стали, без добавок (быстрая, дешевая и одноступенчатая переработка)

    Классический дизайн, простота использования и идеальное решение для любой ванной комнаты

    Уникальная окраска, достигнутая с помощью передовой технологии окрашивания нержавеющей стали

    Установка в любую систему отопления, включая систему горячего водоснабжения.Устойчив к повышенной влажности и устойчив в повседневном использовании

    Радиаторы устойчивы к пару и прямому контакту с водой, их можно использовать возле саун, бассейнов и открытых душевых кабин

    Технология сварки TIG: прочность и точность соединения труб, рабочее давление до 25 бар

    Простая сборка, эстетичные компоненты из нержавеющей стали

    Гарантия 20 лет!

    Однопанельные радиаторы

    | Радиаторы

    перейти к содержанию Перейти в меню навигации Wickes
    • Строка заказа 0330123 4123
    • Список проектов
    • Обслуживание клиентов
    • Войдите или зарегистрируйтесь
    Поиск Корзина Корзина 0 вернуться наверх

    Просматривать

    Назад
    • Магазин
      • Новое в
        • Ванные комнаты
        • Отопление
        • Кухни
        • Наружное освещение
        Просмотреть все Новое в
      • Кухни
        • Выставочный зал кухонь
          • Посмотреть все диапазоны
          • Кухня Галерея
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
          • Брошюра о кухне
          • Продажа кухни
          • Офисная мебель
        • Готовые кухни
          • Посмотреть все диапазоны
          • Кухонные гарнитуры
          • Мэдисон Кухня
          • Орландо Кухня
          • Дакота Кухня
          • Кухня Огайо
        • Кухонный гарнитур
        • Метчики
          • Все смесители для кухни
          • Кухонные моноблочные смесители
          • Смесители для кухни
        • Аксессуары
          • Ручки и ручки для шкафа
          • Хранение на кухне
          • Отопление и электричество
          • Ящики для кухни
          • Освещение Кухни
          • Краска для кухни
          • Плитка для кухни
        • Раковины
          • Раковины из нержавеющей стали
          • Керамические мойки
          • Раковины из гранита и композитных материалов
          • Установки для утилизации отходов
        • Бытовая техника
          • Духовки
          • Варочные поверхности
          • Плиты
          • Вытяжки
          • Холодильники и морозильники
          • Посудомоечные машины
        • Обувь для скинали
        • Шкафы
          • Кухонные гарнитуры
          • Декоративные панели
          • Двери для бытовой техники
          • Цоколи и карнизы
          • Винные шкафы
        • Столешницы и Тумбы
          • Столешницы из ламината
          • Столешницы из массива дерева
          • Подставки
          • Фартуки
          • Рабочие поверхности из инженерного дерева
          • Столешницы барной стойки
        Посмотреть все кухни
      • Ванные комнаты
        • Выставочный зал ванных комнат
          • Посмотреть все люксы
          • Галерея Ванной
          • Брошюра для ванной
          • Продажа ванных комнат
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Ванная комната
          • Мебель и Шкафы
            • Мебель для умывальника
            • Шкафы и Хранение
            • Туалеты
            • Встроенная мебель для ванной
            • Модульная мебель для ванных комнат
            • Столешницы для ванной
            • Зеркала для ванной
          • Метчики
            • Все смесители для ванной
            • Краны для бассейна
            • Смесители для ванны
            • Шайбы для кранов и ремонт
          • Душевые и ограждения
            • Душевые кабины
            • Душ
            • Аксессуары для душа
            • Поддоны для душа
            • Душевые Панели
            • Прогулка в душевых и влажных помещениях
            • Шторки для ванной
          • Раковины
            • Мебель для умывальника
            • Раковины столешницы
            • Гардеробные Раковины
            • Пьедестал бассейнов
            • Настенные бассейны
            • Подставка для бассейна
          • Ванны и аксессуары
            • Все ванны
            • Прямые ванны
            • Душевые ванны
            • Панели для ванны
            • Отдельностоящие ванны
            • Двухсторонние ванны
            • Фигурные ванны
          • Туалеты и аксессуары
            • Все туалеты
            • Комбинированные туалеты
            • Сиденья для унитаза
            • Туалеты
            • Вернуться к стене туалета
            • Подвесные туалеты
            • Низкие и высокие туалеты
          • Аксессуары
            • Все аксессуары для ванной
            • Аксессуары для душа
            • Сиденья для унитаза
            • Зеркала для ванной
            • Полки для ванной
            • Держатели туалетной бумаги
          • Полотенцесушители
            • Клапаны радиатора
            • Вертикальные радиаторы для полотенец
            • Горизонтальные радиаторы для полотенец
            • Электрические радиаторы для полотенец

      Продукты

      Снятие клапанов с радиатора и их установка удаленно - на расстоянии до 6 метров благодаря запатентованной утопленной сборке - подразумевали освобождение радиатора от его технической ссылки.Такой подход дает нагревательному элементу исключительный потенциал с точки зрения дизайна и эстетики, с концепциями, которые отходят от традиционного способа представления радиатора. Коллекция Elements разработана всемирно известными архитекторами и дизайнерами. Таким образом, его проект можно рассматривать как «мозговой центр», в котором от дизайнеров требуется создавать радиаторы, связанные с эстетикой дома, где чувственное тепло отопительных приборов интегрируется в интерьеры с таким же дизайнерским значением, как и другие современные. элементы меблировки.

      От дизайнерских нагревательных элементов или полотенцесушителей до радиаторов с привлекательной эстетикой, вплоть до нового типа использования как внутри, так и снаружи ванной комнаты. Придание радиаторам нового стиля было центральным элементом корпоративной миссии Tubes с момента основания компании, и коллекция Basics была ее первым конкретным выражением. Дизайн включает доминирующий трубчатый элемент, разработанный благодаря новаторскому подходу к традиционным схемам с точки зрения концепции, формы и эстетики.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
