размеры, обзор механических и химических крепежей Hilti

Там, где для дерева мы бы могли использовать болты и саморезы (больше информации о саморезах приведено здесь), для бетона понадобится фиксация посерьезнее. Сами по себе ж/б изделия достаточно прочны, чтобы выдерживать высокие нагрузки, вот только обычным крепежным элементам нет никакой возможности за них зацепиться. Именно поэтому сегодня выпускаются самые разномастные анкерные крепления к бетону, которые и сами прочно фиксируются в его массе, и надежно удерживают прикрученные конструкции.

Оглавление:

1. Разновидности и описание
2. Популярная марка Hilti
3. Советы по выбору
4. Изделия химического типа

Что собой представляет?

Анкерное крепление – это по сути цилиндрический корпус или втулка, которая при закручивании в нее болта либо подтягивания гайки испытывает давление изнутри. От этого гильза раздается в стороны, и распорный анкер буквально застревает в стене – в игру вступают силы трения и происходит механическая блокировка. Разбирать перед установкой его не нужно.

От того, как исполнено оголовье болта, зависит, что можно будет прикрепить к стене с помощью такого изделия, и насколько это будет удобно:

1. Болт с шайбой – применяется наиболее часто, так как хорошо прижимает конструкции к стене из бетона. Хотя никто не мешает накинуть шайбу на обычный анкер самостоятельно.

2. С гайкой – с его помощью удобно крепить тяжелые предметы, так как он продевается в проушину еще «на полу». Не придется держать на весу тот же телевизор, пытаясь совместить его с подготовленным отверстием в стене.

3. Кольцо или крюк – такой анкерный болт для бетона устанавливается сперва сам по себе. Потом на него можно вешать все, что нужно.

4. Г-образный – очень похож на анкер с крюком на конце, но изогнутым под прямым углом. Этот тип крепления часто применяется для подвешивания к стене съемных элементов (бойлеров, конвекторов и т.д.).

5. Шпилька – практически универсальный вариант для наружных работ, хотя здесь все зависит от особенностей ее защитного покрытия. К примеру, анкер-шпилька Hilti HST предназначен только для условий сухих помещений. Зато допускает установку в бетон со следами растрескивания.

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:

Очень простой в действии крепеж – фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера. После этого анкер просто забивается в подготовленное гнездо молотком (лучше киянкой, чтобы не расплющить). Гильза распирается, когда в нее закручивается болт. Естественно, что цена за штуку чисто символическая.

Отличается от «коллег» возможностью сквозной установки. К тому же клиновой распорный анкер оснащен двумя втулками, повышающими надежность монтажа. Применяется на поверхностях высокой плотности – бетон без повреждений, каменная кладка, полнотелый кирпич. После высверливания отверстие очищать от цементной пыли необязательно.

• Самоподрезающий.

Распорный анкер гарпунного типа изготавливается из оцинкованной углеродистой стали. Предназначен для работы в условиях высоких нагрузок вырывающих (до 53 кН) или на срез (до 67,4 кН). Такие изделия рекомендуется применять на растрескивающемся напряженном бетоне. В момент установки с каждым поворотом гайки подрезающая втулка с зубцами постепенно распирается, буквально вгрызаясь в стенки гнезда.

Любой механический анкер обязательно должен иметь антикоррозионное покрытие (цинковое или латунное), чтобы щелочная среда не смогла повредить металлическое крепление.

Продукция Hilti

Сегодня на рынке наиболее полно представлен ассортимент механических анкеров от компании Hilti, 10 лет назад наладившей производство расходных стройматериалов в нашей стране. Стоит изучить технические характеристики анкера Hilti и сориентироваться по ценам.

	Нагрузки, кН		Размеры, мм		Стоимость, рубли
Маркировка	на срез	на вырыв	Длина	Резьба / диаметр
HST	8,7 – 62,7	2,3 – 30,6	75 – 295	М8 – М16	79 – 145
HLC	2,5 – 10,5	1,4 – 5,6	40 – 75	8 – 12	24
HSV	3,2	3,4	75 – 150	М8 – М12	11 – 33
HSL-3-G	11,7 – 78,4	15,6 – 46,9	102 — 220	М8 – М20	143 – 1180
DBZ	1,6	1,6	40	6	12 – 18

Приведенная таблица параметров самых востребованных видов отлично иллюстрирует возможности применения механических фиксаторов. К примеру, клин DBZ используется только для установки легкого оборудования и каркасных систем облицовки в бытовых условиях, потому и стоимость его низкая. А анкер-шпилька HSL-3-G, напротив, идеально подходит для крепления тяжелых и ответственных конструкций, так как выдерживает очень высокие нагрузки, но и цена его впечатляет.

Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины. Чем они больше, тем выше нагрузки крепеж сможет выдержать.

Нюансы выбора

Механические анкера нужно подбирать сразу по нескольким параметрам. Во внимание принимаются не только очевидные условия, вроде размера и толщины скрепляемых элементов. На окончательный выбор повлияют и другие факторы:

• Особенности прикрепляемого к бетону изделия.

Особенно это важно для различных механизмов и установок, передающих на цементную постель вибрационные нагрузки. Если нет возможности подобрать фиксатор с нужными характеристиками, можно купить анкер для растянутого бетона.

• Условия среды.

Большинство метизов предназначено для внутренних работ. А наружные оцинкованные не слишком долго служат, после того как деформируются в гнезде. Поэтому надежнее будет купить изделие из нержавеющей стали для использования в неблагоприятных условиях.

И конечно же, следует учитывать состояние бетона, с которым предстоит работать. Ведь даже для растрескивающихся поверхностей можно подобрать металлическое крепление.

Химические анкера

В общем понимании это вовсе не металлическое изделие, но действительно надежный способ. Их основные достоинства – упрощение монтажных работ и неподверженность коррозионному износу. Кроме того смолы, входящие в состав, при застывании дополнительно упрочняют бетон в точке крепления, что позволяет использовать их даже для конструкций из пористых блоков.

Различают два основных вида химанкеров:

1. Ампульные.

В отверстие под химический анкер закладывается стеклянная капсула, содержащая клейкую массу – в процессе работы туда же устанавливается металлическая шпилька, которая пробивает оболочку, позволяя «клею» растечься. Через несколько минут синтетическая смола намертво скрепит бетон и вставленный фиксатор, но до того момента стержень нагружать нельзя. Химические анкера выгодно отличаются тем, что они не распираются изнутри, а значит, не создают дополнительное напряжение в бетонной толще.

2. Инъецирующие.

Как понятно из названия, они отдаленно похожи на поршневой шприц, подающий клеящую массу. Профессиональные тубы большого объема для химанкерования устанавливаются в монтажные пистолеты. Стоят такие типы дешевле ампульных, а разовая порция впрыскиваемого состава не ограничивается объемом капсулы. В результате в отверстии не остается незаполненных пустот, поэтому крепление получается абсолютно надежным.

Ко второй категории относятся и химические анкера Хилти, хотя в форме капсул они тоже выпускаются. Для предотвращения излишнего растекания состава в толще ячеистых бетонов производитель рекомендует пользоваться специальной сетчатой гильзой. Ее нужно вставить в отверстие под крепление перед инъектированием.

Для химических анкеров важно, чтобы рабочая жидкость не была слишком вязкой – это позволит ей легко проникать в мельчайшие капилляры бетона и надежно фиксироваться.

Анкера для бетона: химические крепежи, металлические

На бетонные основания для фиксирования конструкций используют анкера для бетона. Существующий ассортимент представлен крепежной продукцией из алюминия, латуни, стали с противокоррозийным покрытием. Анкерным болтом или винтом производится монтаж бытовых приборов, предметов интерьера, подвесных конструкций для потолка, балок, бруса, дверей, окон. С их помощью крепятся трубы, осуществляется анкеровка арматуры в бетоне. Пластиковый тип крепежной продукции для бетона не используется. Разновидности анкеров отличаются способами крепления, техническими показателями, которые содержит специальная таблица параметров, разработанная согласно СНИП.

Виды анкеров

Металлические

Их работа основана на механическом принципе. У них есть внутренняя распорная часть, расширяющая наружную и помогающая надежно установить крепеж при закручивании или забивании анкеров в бетон молотком. Вкручивание осуществляется с помощью перфоратора. Необходимо огромнейшее усилие, чтобы вытащить крепление. Лучше всего проявили себя металлические крепежные изделия компании «Фишер», а также марка Hilti. Цена изделий «Хилти» соответствует качеству. Пример продукции:

Крепежом можно пользоваться при наличии трещин на материале, в который он монтируется.

• Анкерное крепление Hilti HTS. Применяется на бетоне с растяжениями и трещинами.
• Крепежная продукция «Хилти» HSL. Выдерживает наибольшую нагрузку на вырыв.

Анкерные винты по бетону тоже выдерживают вес на отрыв и срез. Винт возможно демонтировать и применить повторно. А также применяются дюбеля для бетона. Наиболее популярны типы:

• бабочка;
• зонтик.

Рамные крепежные изделия

При монтаже окон или дверей этот крепеж очень удобен.

В бетоне сквозное монтирование осуществляется с использованием рамных анкеров, например, для крепления бруса к бетону при установке дверных и оконных конструкций. Отличительная черта рамного болта — наличие на его теле и около шляпки 2-х участков расклинивания. Болт также имеет скрытую головку, скрывающую узлы соединения. Рамный анкер бывает с парой распорных втулок, гарантируя более прочное крепление и возможность удерживать тяжелый вес.

Клиновой крепежный вид

Различается вариациями конструктивного исполнения. Молотком расклинивается внутренняя втулка. Вспомогательное приспособление изымается из анкера. В него вкручивается крепежный болт, который затем нужно извлечь, при этом распорная юбка расклинивается конусовидным хвостовиком. Другой тип клинового анкера оснащен резьбовой шпилькой с конусообразным концом. Затягивая гайку с установленным в нее крепежом, конусной частью анкера разжимается распорная втулка и прочно закрепляется в отверстии. В отдельных образцах клинового анкера втулка имеет зубчики, сцепляющие намного лучше.

Забивной анкер

Для использования такого крепежа необходимо иметь молот.

Вид механического крепежа, которым легче всего пользоваться. У забивного анкера распорная втулка сконструирована в виде пустотелого цилиндра с прорезями и бойком внутри, расширяющимся при проталкивании. Затем в полость вкручивается стержень с наружной резьбой. Такая конструкция забивного крепежного изделия обеспечивает надежное фиксирование. Для забивания применяется подходящих размеров молот. Им ударяют по клину, установленному в основании или по телу анкера.

С кольцом и крюком

Анкерные крепления отличаются наличием стержня с наружной резьбой и колечком взамен болта, а у второго вида изделий нераспорная часть крепления представляет собой крюк. Крепежное изделие с кольцом применяется при растяжке кабеля либо троса, с ним производится установка подвесных конструкций. Такой металлический крепеж обеспечивает жесткое соединение, позволяющее закреплять на нем тяжелые элементы. У крепежного изделия с крюком жесткость фиксирования не очень высока, а подвешенные предметы остаются подвижными. На креплении подвешивают тросы, шарниры, цепи, люстры. Если не обеспечивается расчетная длина анкеровки арматуры в бетоне, то крепежные изделия в форме крючков устанавливаются на ее концах.

Закладной крепеж

Крепеж нашел свое применение в фундаментных работах.

Представляет из себя арматурный стержень, оснащенный резьбой и фланцем либо растяжкой. Закладные анкера используются при строительстве поверхностей из камня и другого твердого материала. Заделка крепления арматуры с бетоном осуществляется в каркасе постройки. После заливки нагружать крепление можно, дождавшись, когда бетонный раствор застынет.

Химические

Анкерный шуруп по бетону фиксируется составом на клеящей основе, например, на эпоксидной смоле. В готовое отверстие можно вставлять стеклянную капсулу с порцией клея, а затем вводить болт. Крепление предмета осуществляется после окончательного застывания. При безошибочном монтаже выдергивание конструкции невозможно. Химический анкер — лучший вариант при выполнении крепления на поверхности из ячеистого бетона, подходит для пустотелого бетонного блока. Жидкие анкера Hilti используются при установке крепежей, выдерживающих самые мощные нагрузки. Для «Хилти» характерно быстрое высыхание.

Мощные нагрузки — не преграда для данного крепежа.

Какой выбрать?

Анкера по бетону выбираются, учитывая расчет нагрузки и такие показатели, как:

• тип крепления;
• материал поверхности;
• металл болта.

Опытные строители рекомендуют выбирать вид анкера соответственно свойствам материала, к которому он будет крепиться. Стальной анкер прочнее алюминиевого и латунного.

Посмотреть «ГОСТ 27751-2014» или cкачать в PDF (88.5 KB)

При расчете силы тяжести, действующей на элемент крепления для бетонной плоскости, учитывается, что нагрузка не должна превосходить 25% показателя, указанного в ГОСТе 27751–2014. Выбирая крепления, важно правильно подобрать размеры анкеров для бетона согласно СП: диаметр, длину, параметры резьбы. Дополнительные показатели для расчета: вырывающая сила, изгибающий и крутящий момент.

Применение

Устанавливать анкера следует со следующим набором инструментов:

Для работы с таким видом крепежа у мастера должен быть перфоратор.

• перфоратор;
• сверло по бетону;
• гаечный ключ;
• молоток;
• строительный пылесос.

Последовательность действий:

1. Нанести разметки для сверления, учитывая расстояние между осями анкеров.
2. Сделать отверстия, у которых глубина должна быть равна длине распорного сегмента болта. Для придерживания требования на сверле ставится ограничитель. Минимальное расстояние от края поверхности должно превышать глубину сверления в 2,5 р.
3. Почистить просверленные дыры.
4. Всунуть распорную часть болта и забить молотом так, чтобы ее краев не было над поверхностью.
5. Ввести болт или резьбовую шпильку.
6. Затянуть гайку, пока она не перестанет поворачиваться. Для недопущения разрушения нельзя до конца затягивать, особенно работая с пенобетоном.

Такими изделиями легко пользоваться, если соблюдать инструкцию.

Применение химических креплений осуществляется тем же набором инструментов, кроме молотка, а также используются клеевые ампулы либо клей и монтажный пистолет. Капсулы применяются при небольшом количестве креплений, иначе необходим клеевой состав. Резьбовая шпилька устанавливается в просверленное, очищенное и наполненное клеем на 2/3 отверстие и вкручивается постепенно для равномерного его распределения. Гайку затянуть ключом после высыхания клея.

Анкеры для бетона, цена: размеры

Анкеры для бетона позволяют организовать максимально прочное и надежное крепление навесного оборудования и конструкций. Фиксация с помощью таких элементов может осуществляться:

• механическим способом (за счет распора и силы трения). Бетонный анкер данного типа имеет распорную часть, которая помещается в основание и забивается или закручивается, что приводит к ее расширению. Благодаря этому получается прочное соединение с бетонной поверхностью;
• химическим (клеевым) способом. Такие анкеры включают в свою конструкцию ампулу с клеевым веществом, которая разбивается после помещения в бетон. Вещество заполняет отверстие и затвердевает, образуя крепление.

Материалы изготовления и размеры бетонных анкеров

Анкеры оцинкованные

Механические распорные анкеры для бетона производятся из латуни, стали углеродистых либо нержавеющих марок. Чтобы обеспечить антикоррозионную защиту, анкерный крепеж покрывается слоем цинка (белого, желтого) толщиной до 10 мкм.

Можно также купить анкеры для бетона, изготовленные из пластика. Но следует учитывать, что они проигрывают металлическим аналогам по прочности, хотя и выигрывают в плане стоимости. Крепежные химические элементы изготавливаются на основе клеевых составов из различных смол и полимеров.

Длина анкеров для бетона обычно составляет 40 – 400 мм, диаметр – 6 – 30 мм. Геометрические параметры подбираются с учетом толщины прикрепляемых элементов. В зависимости от размеров анкеров для бетона, цена тоже будет изменяться. На формирование стоимости влияет также материал изготовления, тип метизов.

Особенности монтажа анкеров для бетона

Монтаж клинового анкера для бетона

1. В основании необходимо просверлить отверстие такого же диаметра, что и толщина анкеров. Бетон обладает высокой прочностью, поэтому сверление лучше выполнять не дрелью, а перфоратором. При этом используются сверла со специальным покрытием, рассчитанным на работу с твердыми материалами.
2. После образования отверстий их необходимо очистить от пыли и мусора. Исключение представляет анкер клин, который не нуждается в тщательной очистке отверстий, поскольку это не влияет на силу крепления.
3. Крепеж помещается в подготовленное отверстие целым, без разбора на составляющие части. Затем запускается в действие распорный механизм. Как это делается, зависит от типа метизов. Это может быть забивание анкера, закручивание его гайки по часовой стрелке.

На несъемные элементы конструкция навешивается перед тем, как закручивать метиз. В случае применения химических анкеров после разбивания ампулы следует выждать 1 – 2 суток. Это необходимо, чтобы затвердел клеевой состав.

Какие бывают анкеры для бетона

Забивной анкер для бетона.

Анкер забивной для бетона

Это одна из простейших разновидностей крепежных элементов данной группы. Втулка такого метиза имеет специальные вырезы и внутренний клин. Благодаря этому она расширяется при забивании. Забивной анкер необходимо поместить в отверстие так, чтобы он кончиком упирался в дно. Удары наносят непосредственно по телу метиза либо по его клину, вставленному в изделие. Для этого применяют обычный молоток.

Рамный анкер.

Он отличается от других разновидностей наличием потайной головки. Это позволяет применять его для организации креплений в случаях, когда нужно сделать незаметным точку фиксации. Наибольшую популярность рамные анкеры получили при установке оконных, дверных рам.

Клиновой анкер для бетона.

В конструктивном плане такие метизы отличаются от других разновидностей анкеров тем, что не имеют рубашки. Втулка оснащена клином, который увеличивается в размерах при вкручивании. Последнее осуществляется посредством закручивания гайки. Анкер клин применяется для монтажа не только настенных, но и потолочных конструкций. Он обеспечивает максимально прочное соединение. Недостатком является то, что такие метизы сложны в демонтаже.

Анкеры с кольцом для бетона.

Нераспорная часть такого метиза выполнена в виде кольца, на которое и навешивается оборудование либо элементы конструкции. Принцип действия аналогичный другим механическим крепежам. Анкер с кольцом образует прочное жесткое соединение, поэтому подходит для навешивания даже тяжеловесных элементов.

Анкерный болт с крюком.

От предыдущего вида он отличается тем, что его нераспорная часть изготавливается в виде крючка прямоугольной или закругленной формы. Это позволяет многократно снимать и навешивать элементы. По жесткости фиксации метизы с крюком уступают анкерным болтам с кольцом, но зато их можно применять для установки временных конструкций, что способствует широкому применению в ремонтно-строительной сфере.

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа — шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

• размер изделия;
• форма;
• наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

• кирпич;
• древесину;
• гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

• забивные;
• рамные;
• распорные;
• клиновые;
• с кольцом;
• болт с крючком;
• шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

• латунь;
• нержавеющая сталь;
• алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя — не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, — это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

• размер резьбы;
• диаметр;
• общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

• вырывающая сила — от 10,5 до 18,3 kH;
• изгибающий момент — от 5,2 до 25,7 Hm;
• крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.

Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали.

Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения.

Основной минус такого крепежного элемента — сложность демонтажа.

Анкер с кольцом. Кольцо такого крепежа — это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

• колонн и опорных столбов;
• рамы с большим удельным весом;
• ограждения для балконов и лестниц;
• демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край — режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента — общая длина и диаметр резьбы — обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

• пробойники;
• АТР-клипы;
• шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.

Правильный подбор анкеров для конкретных работ обеспечит прочность, надежность и долгосрочность соединения. Удачного строительства!

разновидности, характеристики, размеры и цены

Для закрепления чего-либо на бетонной поверхности применяют специальный анкер. Его действие аналогично дюбелю из пластика, но с большей нагрузкой. Фиксация производится химическим способом, за счет силы трения или упора. Чаще всего болты делают закладными еще на стадии строительства при заливке. Также может появиться необходимость в их использовании во время ремонтных работ в помещении.

Оглавление:

1. Классификация
2. Габаритные параметры
3. Маркировка
4. Технология монтажа по шагам
5. Как вытащить болт из стены?
6. Расценки

Виды и описание

Анкер состоит из двух частей: распорной и шпильки. Для его производства применяют латунь, алюминий или нержавейку. Все металлические изделия оцинкованы, слой защиты – от 10 микрометров. Это предотвращает проявление коррозии и увеличивает срок их эксплуатации. Выпускают элементы и из пластика, однако они имеют намного меньшую прочность.

Механический крепеж классифицируют по следующим видам:

• забивные;
• рамные;
• распорные;
• клиновые;
• с кольцом;
• с крючком;
• шуруп.

Для их установки требуется перфоратор или аналоги.

Химический анкер состоит из капсулы с клеем из полимерных веществ или смол. После введения в бетонную стену она разбивается, содержимое заполняет область вокруг и затвердевает.

Размеры

При выборе следует учитывать 3 характеристики:

• длину – от 40 мм;
• диаметр – 6-30 мм;
• размер резьбы.

Дополнительно могут указываться следующие характеристики:

1. вырывающей силы, значения которой – в пределах 10,5-18,3 кН;
2. изгибающего момента – 5,2-25,7 Нм;
3. крутящего момента в бетоне – 10-40 Нм.

В специальных мастерских можно изготовить вариант нестандартного размера, индивидуальный заказ увеличит стоимость.

Марки

Маркировка анкерного крепежа включает 3 характеристики, данные указываются в миллиметрах. Например, М10 12*80:

• первое число – сечение,
• второе – диаметр отверстия в стене, которое требуется просверлить для закладки болта;
• третье – длина элемента.

Для бытовых изделий указывают только первую характеристику, например, М8.

Порядок и основные правила монтажа

Грамотный выбор болта обеспечит необходимую надежность крепления. Перфоратором высверливают отверстие, аналогичное диаметру метиза и очищают его от мелкого мусора и муки. Если полностью убрать содержимое невозможно, углубляют еще на 20 мм.

1. Забивной.

Это один из самых простых видов анкеров. Он молотком забивается в отверстие, которое нужно предварительно тщательно очистить. Метиз состоит из втулки с вырезами, внутри находится шпилька (клин). С помощью гайки фиксируется в бетоне, разжимается, затем в него вкручивают элемент. Производители изготавливают такие изделия в основном из оцинковки, цена зависит от размеров и материала.

Это важно! Забивные крепежи не предназначены для монтажа в пеноблоках.

2. Клиновый.

Основные отличия от забивных элементов следующие:

• деталь не навешивается перед установкой шпильки;
• можно не очищать отверстие в бетоне после сверления;
• крепление выполняется в метиз, после этого его фиксируют гайкой.

Применяют для навешивания сложных систем к потолку или стенам, при установке дверей и оконных конструкций. Они придают усиленную прочность соединениям.

3. PFG.

Для конструкций из бетона невысокого качества или во время проведения ремонта в старых домах. Площадь расширения у них значительно выше, чем в остальных метизах. Во время монтажа вбивается основная часть элемента, необходимая деталь к нему фиксируется анкером. Для подвешивания люстры можно использовать крепеж с кольцом, водонагреватель следует устанавливать на изделие, окончание которого имеет букву «Г».

4. Рамный.

Облегченный метиз со скрытой головкой. Это довольно удобно, так как не портится внешний вид поверхности. Для расклинивания применяют цангу, изготовленную из нержавейки или латуни. Используют для накладных или навесных систем.

5. Распорный.

Он крепится благодаря силе трения. Форма втулки в виде конуса распирается при поступательном движении анкера.

6. Пластиковый.

Подбирается во время землеустройства. Пластик устойчив к пониженным температурам, и механическим воздействиям. Представляет собой стержень размером 0,6-1,2 м. Вбивается специальным пробойником.

7. Химический анкер.

Монтаж происходит путем склеивания поверхностей. Необходимо просверлить отверстие, хорошо очистить, вставить ампулу с клеевым составом и вкрутить шпильку.

Раствор может затвердевать до нескольких часов. Это зависит от температуры воздуха. В это время нельзя нагружать конструкцию. Основная особенность – внутри стены не создается напряжение, что сводит риск разрушения к минимуму.

Как вытащить анкерный болт из бетонной стены?

Можно воспользоваться следующими советами:

1. Открутить гайку и вбить шпильку более глубоко, чтобы она не распирала обойму. После этого выйдет ее без труда вытащить, затем достать и анкер.
2. Рассверлить резьбовое соединение, вбить гайку поглубже, затем повторить действия предыдущего пункта.
3. Извлечь метиз с мясом. Для этого необходимо расколоть поверхность вокруг него при помощи зубила и молотка, после чего кусачками и гидравлическим насосом вытащить деталь. Отверстие заделать цементным раствором.
4. Разбить бетон на глубине около 1 см вокруг крепежа молотком, после чего вытянуть плоскогубцами.
5. Если метиз изготовлен из латуни, можно высверлить его дрелью. Рядом сделать отверстия на всю длину элемента, после чего останется вынуть плоскогубцами.
6. Срезать болгаркой выступающую часть, выровнять бетон шпатлевкой. В этом месте нельзя впоследствии вбивать гвозди или по нему проводить электропроводу.

Стоимость

Расценки будут зависеть от размера, производителя и материала изготовления.

Вид	Минимальная цена, рубли
Забивной, 6 мм	2
Стальной рамный 10*72	4,9
Болт клиновой стальной 6*40	2,68
Двураспорный М12*100	21
С кольцом 20*75	76,5
Химический анкер BIT-PESF 300 мл.	650

---



Крепежные детали для бетона

Предназначен для анкеровки в твердом бетоне от легких до тяжелых. Бетонный клиновой анкер доступен из оцинкованной стали, нержавеющей стали и горячеоцинкованной стали. Клиновые анкеры бывают диаметром 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма, 3/4 дюйма, 7/8 дюйма, 1 дюйм и 1-1 / 4 дюйма. и много разной длины, чтобы приспособиться к различной толщине материала, прикрепляемого к бетону. Диаметр анкера равен диаметру отверстия.

ЦЕНЫ И РАЗМЕРЫ

Для крепления / анкеровки легких и средних нагрузок к бетону, кирпичу или блочному основанию.Анкеры с бетонной гильзой доступны в исполнении из оцинкованной и нержавеющей стали. Анкеры-гильзы доступны шести диаметров в шестигранной гайке – 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. 1/4 дюйма, 5/16 дюйма и 3/8 дюйма также бывают с плоской потайной головкой. Диаметр 1/4 дюйма также доступен с круглой головкой. Диаметр анкера равен диаметру отверстия.

ЦЕНЫ И РАЗМЕРЫ

Винты по бетону

Tapcon® идеально подходят для крепления к бетону, кирпичу или блочному основанию при легких и средних нагрузках. Tapcons доступны со стандартным покрытием Climaseal® или в виде шурупов для бетона из нержавеющей стали. Винты Tapcon® по бетону выпускаются с двумя типами головок – с шестигранной шайбой и с плоской головкой Phillips, а также с двумя стандартными диаметрами – 3/16 дюйма и 1/4 дюйма. В Tapcon® 3/16 дюйма используется бит 5/32 дюйма, а в Tapcon® 1/4 дюйма – бит 3/16 дюйма. Также доступны переходники Tapcon большого диаметра – диаметром 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.

ЦЕНЫ И РАЗМЕРЫ

Шурупы по бетону

CONFAST® идеально подходят для крепления к твердому бетону, кирпичу или блоку.Доступен с шестигранной головкой под шайбу и с плоской потайной головкой Phillips: диаметр 3/16 дюйма и 1/4 дюйма, диаметр 3/16 дюйма и 1/4 дюйма, диаметр 1/4 дюйма требует отверстия 3/16 дюйма, длины от 1 до От 1/4 “до 6”, все размеры в наличии, все заказы отправляются в тот же день, когда они получены.

ЦЕНЫ И РАЗМЕРЫ

Этот крепежный элемент от легких до сверхпрочных предназначен для использования в твердом бетонном основном материале. Забивные анкеры представляют собой анкеры с внутренней резьбой с внутренними диаметрами 1/4 “, 3/8”, 1/2 “, 5/8” и 3/4 “с крупной национальной резьбой.Вставной якорь требует установочного инструмента для раскрытия якоря. Забивные анкеры доступны из оцинкованной или нержавеющей стали.

ЦЕНЫ И РАЗМЕРЫ

Превосходный анкер для легких и средних нагрузок для крепления к бетонному, кирпичному или блочному основанию. Конструкция анкера машинного шурупа позволяет использовать его в нестандартных трюмах. Анкер с механическим винтом характеризуется размером внутренней резьбы – 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма.Внутренняя резьба анкерных болтов позволяет производить временное закрепление и повторную фиксацию без ущерба для удерживающих величин. Анкер крепежного винта устанавливается с помощью установочного инструмента.

ЦЕНЫ И РАЗМЕРЫ

Предназначен для использования в бетоне, кирпиче или блоке. Анкеры-шурупы из свинцовой древесины предназначены для крепления в легких условиях и легко устанавливаются с помощью соответствующего винта для листового металла (№6, №8, №10, №12 или №16) для расширения анкера-шурупа в основном материале. Анкер / щиток из свинцового шурупа изготовлен из устойчивого к ржавчине материала Zamac.

ЦЕНЫ И РАЗМЕРЫ

Предназначен для крепления к бетонному, кирпичному или блочному основанию. Одинарный распорный анкер / экранный болт можно снять и заменить, не влияя на удерживающие характеристики одинарного распорного анкера. Одинарные распорные анкеры бывают шести размеров, которые относятся к внутреннему диаметру анкера, то есть размеру используемого болта – 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8. ”И 3/4”. См. Размер отверстия, которое необходимо просверлить для каждого анкера, в нашей технической таблице.

ЦЕНЫ И РАЗМЕРЫ

Обладая отличными удерживающими свойствами в бетоне, кирпиче и блоке, болт, используемый в анкере двойного расширения, можно снимать и заменять, не влияя на значения удержания анкера двойного расширения. Двойные распорные анкеры бывают шести размеров (размеры всегда относятся к внутреннему диаметру анкера, то есть к размеру используемого болта – 1/4 дюйма, 5/16 дюйма, 3/8 дюйма 1/2 дюйма, 5 / 8 дюймов и 3/4 дюйма). Обратитесь к нашей технической таблице, чтобы узнать размер отверстия, которое нужно просверлить для каждого анкера.

ЦЕНЫ И РАЗМЕРЫ

Предназначен для крепления к бетону, кирпичу и блокам, стандартный винт с шпонкой используется для расширения анкера бетонного экрана. Анкер с защитным экраном бывает пяти диаметров – 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма, что относится к внутренней резьбе или диаметру лаг винт. Лаговые экраны бывают двух разной длины для каждого размера – короткой или длинной.

ЦЕНЫ И РАЗМЕРЫ

Идеально подходит для легкого крепления к бетону, кирпичу или блочному основанию.Нейлоновые анкеры nail-it не рекомендуются для строительных или потолочных работ. Нейлоновые анкеры для гвоздей бывают двух диаметров – 3/16 дюйма и 1/4 дюйма, с тремя различными типами головок – грибовидной, круглой и плоской.

ЦЕНЫ И РАЗМЕРЫ

Отлично подходит для легкого крепления к бетону, кирпичу или блоку. Конструкция бетонного металлического анкера после установки делает его устойчивым к взлому. Металлические бетонные анкеры бывают двух диаметров – 3/16 дюйма и 1/4 дюйма, и различной длины от 7/8 дюйма до 3 дюймов.Диаметр анкера равен диаметру отверстия.

ЦЕНЫ И РАЗМЕРЫ

Предназначен для использования в твердом бетонном основном материале в качестве облегченного крепежа. После установки бетонный разъемный анкер становится устойчивым к взлому. В анкере с раздельным приводом доступны два типа головок – с круглой головкой или с плоской потайной головкой. Анкер с раздельным приводом бывает одного диаметра от 1/4 дюйма и длиной от 1-1 / 2 дюйма до 4 дюймов. Размер отверстия, которое необходимо просверлить, составляет 1/4 дюйма.

ЦЕНЫ И РАЗМЕРЫ

Забивные анкеры по бетону – это анкеры средней и высокой прочности для использования в твердом бетонном основании. Отверстие, которое необходимо просверлить в бетоне, равно диаметру анкера. Забойный анкер для бетона можно визуально осмотреть, чтобы убедиться в правильности установки – когда центральный штифт находится заподлицо с верхом анкера, забойный анкер установлен правильно. Забойный анкер бывает 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма диаметра и различной длины, чтобы соответствовать различной толщине материала. застегивается.

ЦЕНЫ И РАЗМЕРЫ

Сверлильный станок для стен, или застежка-молния, используется для легкого крепления в гипсокартоне. Уникальная конструкция анкера для настенного сверления обеспечивает простой и быстрый монтаж без предварительного сверления отверстия. Сверлильный станок для стен доступен в двух разных материалах – нейлон или Zamac – и двух разных размеров – №6 или №8. Каждый стеновой сверлильный станок используется с винтом для листового металла соответствующего размера.

ЦЕНЫ И РАЗМЕРЫ

Разработан для использования в пустотелых базовых материалах, таких как гипсокартон или пустотелые бетонные блоки.

ЦЕНЫ И РАЗМЕРЫ

Клиновой анкер 1 “x 12”, оцинкованный, 5 шт. В коробке

Технические характеристики изделия

Размер бит	1 “
Минимальное вложение	4-1 / 2 “
Длина резьбы	4 “
Тип резьбы	1 “- 8
Бетон 2000 фунтов на квадратный дюйм – выдвижение (фунты.) *	7329
Бетон 2000 фунтов на квадратный дюйм – сдвиг (фунты) *	17712
Тип	Мужской
Первичный	Только бетон
Диаметр	1 “
Длина	12 “
Материал	Углеродистая сталь с цинковым покрытием
Окружающая среда	Сухой
Кол-во в коробке	5
Минимальный интервал	10 “
Минимальное расстояние от кромки	5 “
Максимальная толщина приспособления	6-1 / 2 “
Минимальный диаметр отверстия для приспособления (на месте)	1-1 / 4 “
Минимальный диаметр отверстия для приспособления (отверстие в пятнах)	1 “
Длина Идентификационный код	т
Максимальный крутящий момент	250 – 300 футов. / фунт.
Размер ключа для гайки	1-1 / 2 “
Измерение длины	От конца до конца
Фирменное наименование	КОНФАСТ

* Указанные значения являются средними предельными значениями и предлагаются только в качестве ориентировочных и не гарантируются. Коэффициент запаса прочности 4: 1 или 25% обычно считается безопасной рабочей нагрузкой.

Применения
Анкер изготовлен из углеродистой стали и оцинкован.Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в блочном или кирпичном базовом материале.

Окружающая среда
Анкер разработан для использования в сухой среде.

Диаметр отверстия / Диаметр долота
Для анкера необходимо просверлить отверстие диаметром 1 дюйм в основном материале (только бетон). Отверстие следует просверлить с помощью сверла с твердосплавным наконечником, которое соответствует стандартам ANSI и используется в перфораторе.

Диаметр анкера
Диаметр анкера 1 дюйм.

Длина анкера
Длина анкера составляет 12 дюймов

Тип резьбы
Резьба на анкере представляет собой крупную национальную резьбу размером 1 дюйм с 8 нитками на дюйм, обычно обозначаемую как 1–8.

Длина резьбы
Длина резьбы анкера составляет 4 дюйма.

Упаковка
Анкер упакован по 5 штук в коробке и упакован с нужным количеством гаек и шайб и правильным диаметром.

Минимальная глубина заделки
Минимальная глубина заделки анкера в бетон составляет 4-1 / 2 дюйма. Следовательно, анкер должен быть установлен так, чтобы минимум 4-1 / 2 дюйма анкера был заделан в бетон.

Глубина отверстия
Глубина отверстия, необходимая для анкера, должна быть как минимум на 1/2 дюйма глубже, чем анкер может проникнуть в бетон. Это даст место для пыли, образовавшейся в процессе установки. , что предотвратит опускание анкера на дно в отверстии до полного проникновения в бетон.

Максимальная толщина приспособления
Максимальная толщина приспособления или максимальная толщина материала, закрепляемого для анкера, составляет 6-1 / 2 дюйма. Это обеспечит соблюдение минимального уровня заделки в 4-1 / 2 дюйма.

Диаметр отверстия для приспособления
Отверстие в приспособлении или закрепляемом материале должно быть больше указанного диаметра анкера. Анкер диаметром 1 дюйм требует, чтобы отверстие в приспособлении было 1-1 / 4 дюйма.

Размер ключа
Размер ключа, необходимого для поворота гайки для установки анкера, составляет 1-1 / 2 дюйма.

Значение крутящего момента
Для правильной установки в бетон анкер должен быть затянут с моментом 250–300 фут / фунт.

Расстояние между анкерами
Каждый анкер должен располагаться на расстоянии не менее 10 дюймов друг от друга при измерении от центра к центру.

Расстояние от края до края
Очень важно не устанавливать анкер ближе, чем на 5 дюймов от неподдерживаемый край бетона.

Маркировка
На анкере выбита буква Т на конце с резьбой, чтобы можно было проверить анкер после установки.Буква «Т» обозначает общую длину анкера от 12 дюймов до 13 дюймов, но не включая 13 дюймов.

Удерживающие значения – значения предельной нагрузки в бетоне 2000 фунт / кв. Дюйм

Размер анкера	Минимальная глубина заделки	Вытяжная шайба (фунт104) фунтов .)
1 “x 12”	4-1 / 2 “	7329	17712

Написано Робертом Карлайлом, президентом
Бетонные системы крепления

Выбор идеальных бетонных креплений для крепления органов управления на открытом воздухе имеет важное значение для надежности и долговечности установки – например, в случае системы дистанционного мониторинга с солнечной панелью, как показано здесь.

Крепление к тяжелым и прочным материалам, таким как бетон или кирпич, может показаться сложной задачей, но это возможно при правильной подготовке. Во-первых, важно установить правильную информацию о приложении, чтобы обеспечить использование наиболее эффективных бетонных анкеров.

Это означает оценку материала и веса закрепляемого изделия, а также окружающей среды, в которой он будет находиться. Также важно…

Вот вопросы, которые помогут с этими соображениями.

1. Каков основной материал закрепляемого изделия?
Рассмотрим в качестве примера прикрепление знака к твердому объекту. В этом случае есть три типа основного материала на выбор – бетон, кирпич или блок – и для каждого из них есть разные рекомендации, которым нужно следовать для надежного крепления.

• Если используется бетон , важно не устанавливать крепежные детали слишком близко друг к другу. Обычно эти компоненты необходимо устанавливать на расстоянии примерно в 10 раз больше их диаметра друг от друга.Кроме того, избегайте размещения анкеров на расстоянии примерно в пять раз превышающем их диаметр от любых неподдерживаемых краев.
• При прикреплении вывески к кирпичу или к блоку крепеж можно разместить в стыке раствора или непосредственно в кирпиче или блоке. Значения выдержки определяются количеством и качеством раствора, если он нанесен в шов. Однако, если бетонные крепежные элементы размещены в кирпиче или блоке, значения удержания определяются качеством основного материала и тем, находится ли анкер в полой или сплошной секции.

2. Насколько тяжелое изделие?
Существует корреляция между улучшенными значениями удержания анкера и размером его диаметра. Как правило, чем больше диаметр анкера и глубина заделки, тем выше значение удержания.

3. Какой диаметр отверстия?
В этом примере важно определить диаметр отверстия в табличке для правильного размещения крепежа.Также необходимо убедиться, что диаметр анкера, выбранный для этого применения, проходит через отверстие в знаке.

Для бетонных анкеров требуется отверстие в знаке немного большего размера, чем обозначенный диаметр анкера. Например, для бетонного анкера 1/4 дюйма требуется отверстие диаметром 5/16 дюйма в приспособлении.

4. В какой среде останется продукт?
Безопасность и надежность имеют решающее значение для большинства приложений. Это означает использование прочных и устойчивых к коррозии крепежных элементов.Крепежные детали, находящиеся в суровых условиях, таких как влажная или влажная среда, со временем могут ржаветь или корродировать.

Вот несколько сравнений, которые следует рассмотреть, прежде чем сделать выбор.

5. Какие типы креплений для бетона доступны?
Этот вопрос лучше всего задавать после ответов на предыдущие, поскольку он поможет сузить круг идеальных вариантов.

Вот несколько вариантов:

Анкер клиновой

Клиновой анкер: следует использовать только в твердом бетоне, но не в кирпиче или блоке.Эти анкеры предлагаются нескольких диаметров, в том числе от 1/4 до 1-1 / 4 дюйма и длиной от 1-3 / 4 до 12 дюймов.

Клиновые анкеры доступны из оцинкованной, горячеоцинкованной и нержавеющей стали. Эти компоненты обычно поставляются в комплекте с гайкой и шайбой и обеспечивают отличную стойкость к бетону.

Для установки анкера-клина требуется пять простых шагов:

1. Просверлите отверстие в основном материале, как минимум на 1/2 дюйма глубже, чем заделка клинового анкера.Используйте твердосплавную коронку и перфоратор.
2. Прочистите отверстие сжатым воздухом и / или металлической щеткой.
3. Наденьте гайку на конец анкера, прежде чем забивать отверстие молотком, чтобы защитить резьбу во время установки.
4. Забейте анкер через отверстие в знаке и в отверстие, просверленное в основном материале. Убедитесь, что это достаточно глубоко, чтобы часть нити находилась ниже поверхности знака.
5. Затяните гайку на три или четыре оборота, чтобы установить клиновой анкер.Значения крутящего момента обычно можно найти в руководстве производителя или на странице с технической информацией.

Анкеры-рукава: универсальные крепежные детали, которые можно использовать в бетоне, кирпиче и блоках. Эти анкеры доступны в диаметрах от 1/4 до 3/4 дюймов и длиной от 5/8 до 6-1 / 4 дюймов. Доступны несколько диаметров из оцинкованной и нержавеющей стали.

Анкер-гильза

Есть также несколько типов головок для анкеров-гильз, включая плоскую потайную головку, круглую головку и шестигранную гайку.Шестигранная гайка имеет наибольшее количество вариантов по длине и диаметру. Плоская потайная головка и круглая головка доступны только для диаметров 1/4 и 3/8 дюйма.

Эти анкеры обычно идут в комплекте с гайкой и шайбой, а их длина измеряется снизу гайки и шайбы.

Процесс установки анкера-гильзы относительно прост:

1. Просверлите отверстие в основном материале минимум на 1/2 дюйма глубже, чем будет заделан анкер-гильза. Помните: размер анкера – это размер отверстия.Используйте подходящую твердосплавную коронку и перфоратор.
2. Очистите отверстие от мусора.
3. Забейте анкер-гильзу через отверстие знака в отверстие, просверленное в основном материале, так, чтобы шайба плотно прилегала к знаку.
4. Затяните гайку от руки и с помощью гаечного ключа несколько раз поверните гайку, пока она не затянется. Избегайте чрезмерной затяжки, иначе анкер может закрутиться в отверстии.

Tapcon 410 Винт из нержавеющей стали

Tapcons или винты по бетону: универсальные крепежные детали, которые можно использовать в бетоне, кирпиче или блоке.Они доступны в синем цвете Climaseal и из нержавеющей стали 410.

Стандартные синие Tapcons бывают двух диаметров: 3/16 и 1/4 дюйма. Tapcon большего диаметра доступен в размерах 3/8, 1/2, 5/8 и 3/4 дюйма. Эти винты большого диаметра доступны только с шестигранной головкой под шайбу.

Длина винта определяется толщиной знака. Стандартные синие винты требуют минимальной глубины заделки на один дюйм и максимальной на 1-1 / 4 дюйма.

Установить Tapcons просто:

1. Выберите твердосплавное сверло подходящего диаметра и просверлите отверстие в основном материале, как минимум на 1/2 дюйма глубже, чем винт, который будет заделан.
2. Используйте твердосплавную коронку и перфоратор. Помните: размер отверстия должен быть немного меньше диаметра используемого винта.
3. Прочистите отверстие сжатым воздухом и / или металлической щеткой.
4. Вверните винт в отверстие в табличке с помощью дрели или гаечного ключа до плотной посадки. При использовании дрели избегайте слишком быстрого закручивания винта, поскольку это может привести к чрезмерному затяжке или повреждению резьбы.

Как и в любом другом проекте по установке якоря, важно помнить о безопасности и тщательно следовать инструкциям.Всегда не забывайте надевать защитные очки, обращаться со всеми инструментами осторожно и соблюдать технические характеристики. Всегда обращайтесь к инструкциям производителя или консультируйтесь со специалистом по контракту во время проекта анкеровки.

~
Автор: Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет и занимается производством бетонных анкеров с 1981 года. Работая на стройплощадках и встречаясь с инженерами и архитекторами, Карлайл смог получил массу информации в области крепления к бетону.

7 типов и способы их использования

Крепление в бетон может показаться устрашающим, но с правильными инструментами и правильными крепежами это на самом деле простая работа. Все крепежные элементы в бетоне требуют предварительного просверливания, поэтому прежде чем приступить к проекту, приобретите перфоратор, набор насадок для кирпичной кладки и необходимое защитное снаряжение (подробнее об этом ниже).

3 профессиональных совета по креплению к бетону от профессионального строителя Jordan Smith

1. Правильный размер отверстия имеет решающее значение при предварительном сверлении.Убедитесь, что вы просверлили от четверти до половины дюйма дальше, чем длина вашей застежки. Если вы не просверлите достаточно глубоко, вы получите застежку, которая не будет заподлицо с поверхностью, которую вы закрепляете, потому что она дошла до отверстия.
2. Всегда пылесосите бетонную пыль из предварительно просверленного отверстия, чтобы анкер полностью вошел в отверстие и не уперся мусором. В некоторых перфораторах эта функция встроена; если у вас нет, вы можете использовать магазинный пылесос.Будьте осторожны, чтобы не вдохнуть бетонную пыль при этом. Никогда. не пытайтесь удалить бетонную пыль, дуя в отверстие – пыль попадет вам в лицо и в нос.
3. При работе с крепежными элементами для бетона всегда используйте соответствующие СИЗ. Защищайте глаза от рикошета застежек; беречь уши от шума пистолета для ногтей; защищайте руки и даже колени от перенапряжения и грубых материалов.

Как правильно выбрать крепеж для бетона

Выбор правильного крепежа будет зависеть от веса, который вы закрепляете, типа бетона, в который вы крепитесь (пористый или твердый), и скорости, с которой вы закончили работу.

Крепеж для легких условий эксплуатации

Анкеры Poly-set

Хотя этот пластиковый анкер может выглядеть аналогично пластиковому анкеру для гипсокартона, этот тип работает иначе и лучше подходит для бетона. Вместо того, чтобы проходить через гипсокартон и затем расширяться с обратной стороны, он фактически расширяется в отверстии. Анкеры Poly-set отлично подходят для бетонных блоков, таких как дома во Флориде.

Как установить многоугольный анкер

1. Просверлите отверстие в бетоне.
2. Установите пластмассовый анкер с множеством наборов в предварительно просверленное отверстие.
3. Вверните в него болт – при этом анкер расширится в отверстии и прижмется к бетону.

Набор анкеров молотковый

Подобно клиновому анкеру, ударный анкер представляет собой металлическое устройство, которое вы вставляете в предварительно просверленное отверстие и забиваете молотком. Разница в том, что болт на ударном наборе не имеет резьбы. Анкеры с молотковым набором также известны как анкеры для гвоздей. Их главное преимущество – скорость и простота использования, и они лучше всего подходят для твердого бетона.Не используйте их в ступке.

Как установить ударный якорь

1. Просверлите отверстие в бетоне.
2. Уберите бетонную пыль из отверстия пылесосом. Будьте осторожны, чтобы не вдыхать бетонную пыль.
3. Установите фиксатор напротив отверстия и забейте штифт.

Почему конструкции не падают и не разваливаются? Узнайте все о том, что объединяет строительные материалы, в онлайн-курсе MT Copeland «Крепежные изделия и клеи».Курс, который ведет профессиональный строитель Джордан Смит, охватывает самые разные темы – от гвоздей и шурупов до клеев и эпоксидных смол.

Крепежные детали для средних нагрузок

Анкер-гильза

Анкер-муфта имеет аналогичные функции многоярусного анкера в том, что он расширяется в предварительно просверленном отверстии и прижимается к бетону. В конструкции гильзы болт и анкер представляют собой одно устройство, и вы просто ввинчиваете его в отверстие. Анкеры с гильзой могут выдерживать больший вес, чем анкеры с несколькими наборами, а также могут использоваться в кирпиче и / или пористом бетоне.

Как установить анкер-гильзу

1. Просверлите отверстие в бетоне.
2. Установите анкер-гильзу в предварительно просверленное отверстие.
3. Затяните отверткой с плоским жалом до фиксации.

Анкеры-гильзы также выпускаются в версии для тяжелых условий эксплуатации с головкой болта с шестигранной головкой, которые похожи на анкеры-клинья.

Винты по бетону

Винты по бетону имеют зубчатую режущую резьбу, которая начинается с малого на конце, а затем становится все больше и больше к головке.Он фактически врезается в бетон, и резьба попадает в предварительно нарезанные канавки, которые прорезает конец наконечника. Преимущество шурупов по бетону перед другими крепежными элементами для бетона состоит в том, что они съемные. Они не подходят для раствора – используйте твердый бетон.

Как установить саморез по бетону

1. Предварительно просверлите отверстие той же ширины, что и хвостовик винта.
2. Затяните в отверстие с помощью отвертки.

Винты по бетону, подобные показанным здесь продуктам Tapcon, имеют разные головки.Джордан рекомендует использовать винт с болтовой головкой, а не с крестообразной головкой, потому что они реже отключаются. Хвостовики разных размеров могут выдерживать разный вес; проверьте упаковку на соответствие весу.

Для более тяжелых проектов вы можете соединить бетонный шуруп с химическим клеем, например, эпоксидной смолой

.

«По мере того, как ваши крепежные детали становятся все больше и больше, часто вы будете переходить к креплению клеевого типа, а не только механическому, потому что бетон не похож на дерево.В нем нет волокон. Вы не кладете нити между волокнами. Вы просто заставляете этот металл резать бетон физически, а затем он заклинивает, чтобы не выходить из-за всех этих нитей “. –Профессиональный строитель Джордан Смит

Крепежные детали для тяжелых условий эксплуатации

Анкер клиновой

Клиновые анкеры – прочный прочный фиксатор для бетона. Их можно использовать только в твердом бетоне – не используйте их в кирпиче. К тому же они постоянные – не пытайтесь их убрать.

Как установить анкер клиновой

1. Просверлите отверстие в бетоне.
2. Уберите бетонную пыль из отверстия пылесосом. Будьте осторожны, чтобы не вдыхать бетонную пыль.
3. Прикрепив гайку к концу болта (это защищает резьбовое соединение от вашего молотка), забейте крепежную деталь в отверстие с помощью молотка.
4. Затяните верхнюю гайку гаечным ключом, который протянет шпильку вверх через цангу. Цанга расширяется и плотно входит в отверстие.

Крепежный элемент с порошковым приводом

Хотя он может выглядеть как обычный гвоздь, этот тип крепежа специально разработан для вбивания в бетон. Вы будете использовать молоток или пистолет, чтобы забить этот крепежный элемент в бетон. Пистолет Ramset – это, по сути, винтовка 22-го калибра, которая забивает специальный гвоздь в бетон. Высококачественные отвертки для пистолетов позволяют достичь высокой эффективности, когда вам нужно использовать большое количество этих крепежных элементов на проекте.

Крепежные элементы с порошковым приводом обычно используются для крепления опорных плит к бетонной плите.(Вы не будете использовать этот крепеж исключительно для создания рамы на фундаменте – для этого через фундамент также должны проходить анкерные болты, к которым вы можете прикрепить раму. Но для внутренних стен и для ремонта это хороший вариант.)

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Обычный бетонный анкер выходит из строя – школа HVAC

Независимо от того, в какой профессии вы работаете, вам время от времени потребуется использовать бетонный анкер. Вот некоторые ошибки, которые я видел (и сделал), которых вы захотите избежать.

Знай свой бетон

Это бетонный блок с полой ячейкой? Залил сотовый? Бетонная плита? Что такое PSI? Не все анкеры одинаковы для каждого типа бетона. Убедитесь, что вы точно знаете, во что крепитесь, и выберите правильный анкер.

Tapcon – легкие

Во-первых, Tapcon – это всего лишь торговая марка типа ввинчиваемого бетонного анкера, так что относитесь к названию с недоверием.

Ваш типичный «Tapcon» с резьбой предназначен для легких задач. Хотя Tapcon может хорошо удерживать конденсатор (который уже хочет оставаться внизу), это, вероятно, (определенно) будет неправильным вариантом для крепления тяжелого двигателя в сборе к стене. Для больших работ выбирайте более жесткий якорь. Подсказка: если у него есть резьба, и вы ее «вкручиваете», вероятно, это не самый сложный вариант.

Анкера слишком неглубокая заделка

Большинство бетонных анкеров имеют минимальную глубину заделки. Обычно можно врезаться глубже, но нужно как минимум достичь минимума. Прочтите указания.

Анкеры слишком близко

Все анкеры имеют минимальное расстояние, на котором они могут находиться друг от друга. Если вы подойдете к ним слишком близко, весь котенок кабуделя может вырваться на вас (я сделал это).

Не перетирать

Клиновые анкеры (красные головки) – обычные анкеры для тяжелых условий эксплуатации.При сверлении отверстия оберните сверло изолентой на нужной глубине, чтобы не просверлить отверстие слишком сильно или, что еще хуже, продуть другую сторону.

Очистите отверстие

При использовании клинового анкера пыль в отверстии может действовать как смазка, облегчая ее удаление. Когда закончите сверление, используйте круглую щетку для бутылок или пылесос, чтобы прочистить отверстия. Это особенно актуально при использовании эпоксидного «химического» болта.

Растрескивание биты

Для бетонных анкеров используйте биту подходящего размера и вставьте ее прямо.Не трогайте бит вокруг – если только вы не желаете вырвать якорь и разрушить монастырь. В таком случае, молчи.

Затяните его

Извините, вам действительно нужен динамометрический ключ, особенно если вы работаете с большими клиновыми анкерами. Затяните эту присоску до заводских спецификаций, и вам не о чем будет беспокоиться. Помните, что вы можете повторно затянуть его после того, как он несколько раз был подвергнут нагрузке, особенно в приложениях, критичных с точки зрения безопасности.

Не перегружайте его

Прежде чем начать, убедитесь, что вы знаете, под какой силой будет находиться анкер в футах / фунтах.Играйте на безопасной стороне. Как сказал Дж. И. Джо: «Теперь вы знаете, а знание – это лишь малая часть».

—Брайан

П.С. – Посмотреть видео о клиновых анкерах можно ЗДЕСЬ.

Связанные

Самый прочный анкер для каменной кладки, Крепежные элементы округа Олбани

Сегодня доступно множество типов кладочных анкеров. Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы. Ниже перечислены некоторые из наиболее распространенных крепежей, используемых в кладке.

Забивные анкеры

Забивной анкер для кирпичной кладки в основном используется в заливном бетоне. Они используются в высокопрочных устройствах для закрепления болта во внутренней резьбе анкера. Они также доступны с нарезкой на катушку (более грубая резьба для стержня с катушкой). Некоторые анкеры для каменной кладки имеют выступ для предотвращения слишком глубокого падения анкера в бетон.

Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, но глубиной не менее самого анкера.Затем опустите анкер в отверстие и вставьте в него установочный инструмент. Затем ударьте молотком по установочному инструменту. Нижняя часть анкера деформируется, что приведет к заклиниванию анкера, который невозможно удалить.

Анкеры с защитным экраном

Бетонный анкер Lag Shield используется в сочетании с винтом с растягиванием для создания анкера в бетоне. Защитные экраны состоят из двух частей, и когда винт запаздывания вбивается в экран, он расширяется, в результате чего в бетоне образуется плотный клин.

Анкеры

Lag Shield очень похожи на анкеры с откидной крышкой, но разработаны специально для установки винта с отстойником. Анкеры с подвинчивающимися винтами также не требуют установочного инструмента для установки.

Саморезы по бетону

Винты по бетону для каменной кладки, иногда также называемые Tapcons, вероятно, являются наиболее распространенным используемым крепежом для бетона. Шурупы по бетону легко отличить по ярко-синему покрытию. Они используются для крепления дерева или металла к разным материалам кладки. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Установить саморез по бетону очень просто. Сначала просверлите отверстие в обоих материалах, а затем просто ввинтите в него винт. Убедитесь, что вы используете винт достаточной длины, чтобы пройти сквозь оба материала, иначе у вас не будет надежной фиксации.

Анкеры подвесные Sammys

Винты Sammys

– это обычные анкеры, используемые для подвешивания. Эти анкеры, которые чаще всего устанавливаются вертикально или горизонтально, имеют отверстие с резьбой, используемое для установки стержня с резьбой.Sammys обычно используются в приложениях HVAC для подвешивания воздуховодов. Термин Sammys, как и Tapcon, является торговой маркой. Есть много типов этих подвесных анкеров.

Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торца вбейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и вверните кусок стержня с резьбой.

Анкер с забивным ударником

Анкер с забивным стержнем – это небольшой анкер, который в основном используется для крепления фанеры к бетону.Эти анкеры очень просты в использовании. У них есть выступ на головке, что делает их совместимыми с отверстиями, которые могли случайно попасть слишком глубоко в материал.

Чтобы установить один из этих анкерных болтов, просверлите отверстие в обоих материалах и опустите анкер в отверстие. Как только выступ сядет на верхнюю часть материала, ударьте молотком по оголенному штифту. Штифт продвигается вниз через середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.

Анкеры с перекидным крылом

Анкер с перекидным крылом используется при наличии полой стены. Это обычное дело, когда шлакоблоки используются для создания стен здания. Они также широко используются в гипсокартоне. Не рекомендуется использовать тяжелые анкеры для этих анкеров, особенно для гипсокартона, поскольку они могут прорезать материал.

Чтобы установить один из этих анкеров, сначала необходимо просверлить отверстие достаточно большого размера, чтобы через него могла протолкнуться коленчатая часть анкера. Попав в полую часть стены, крыло клевант расширится.Затем с помощью крестообразной отвертки или отвертки с шлицевой головкой болт вбивается в крыло коленчатого рычага, прижимая его к другой стороне стены. Это позволяет болту затягивать подвешиваемый материал.

Анкер с двойным расширительным экраном

Анкеры с двойным расширительным экраном

используются в основном для строительства кирпича и блока. Когда винт ввинчивается в анкер, он начинает тянуть вниз к середине, в результате чего анкер расширяется. Эти якоря только расширяются. Причина этого – предотвратить растрескивание кирпича.

Чтобы установить анкер с двойным расширительным экраном, просто просверлите отверстие достаточно большого размера, чтобы анкер мог упасть, а затем установите винт в анкер. Когда вы затягиваете винт, он потянет нижнюю часть к середине и прижмет верхнюю часть к середине. Результат – ограниченное, но эффективное расширение якоря. Предел расширения значительно снижает вероятность растрескивания кирпича или блока.

Анкер-гильза

Анкеры с гильзой

довольно просты в использовании и в основном используются в кирпиче или блоке.Их можно использовать в бетоне, но они не считаются такими прочными, как клиновой анкер. Таким образом, для применения в условиях легкой и средней фиксации анкер-гильза является хорошим выбором. Есть два распространенных типа анкеров-гильз. Это гайка, которая обычно используется для дополнительной прочности, и плоская головка с комбинированным приводом с крестообразным шлицем и шлицем, которая используется, когда требуется ровная поверхность.

Чтобы установить гайку с приводом, просверлите отверстие и поместите в него анкер втулки. Затем наденьте шайбу и гайку на открытую резьбу и начните затягивать гайку.Когда анкер вытягивается из бетона, гильза вокруг него начинает расширяться, вклинивая анкер в отверстие внутри отверстия. Вы можете установить комбинированную плоскую головку почти таким же образом, за исключением того, что вы используете диск Phillips, и установка будет оставлять верхнюю часть заподлицо с поверхностью установочного материала.

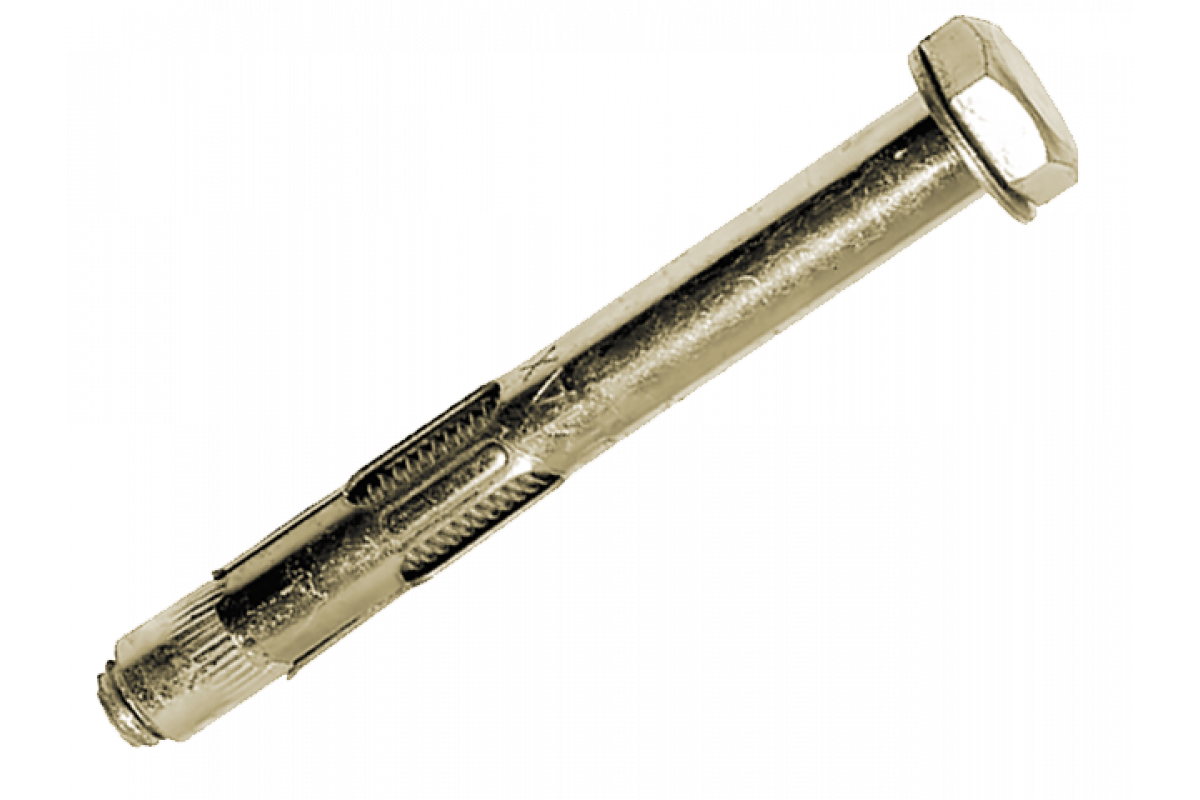

Анкер клиновой

Клиновые анкеры

чрезвычайно популярны и являются одними из самых надежных анкеров для удержания. Клиновые анкеры выглядят и функционируют как анкерные гильзы, но имеют втулку гораздо меньшего размера в нижней части анкера.

Чтобы установить клиновой анкер, просто просверлите отверстие того же диаметра, что и анкер, и поместите его в отверстие. После размещения материала, удерживаемого в бетоне на открытой части, поместите шайбу и навинтите крепеж на анкер. Когда гайка будет затянута против шайбы, она начнет тянуть анкер вверх. Это приведет к тому, что клиновидная юбка зацепится за бетон и расширится и углубится в бетон при вытягивании анкера.

8 типов конструкции бетонных анкерных болтов

Широкий спектр типов анкерных болтов конструкции указывает на широкое разнообразие применений этих крепежных элементов.Узнайте больше о 8 типах конструкции бетонных анкерных болтов и их использовании.

Клиновые анкерные болты

Клиновые анкерные болты являются одними из самых популярных благодаря своей прочности, устойчивости к ржавчине и простоте установки. Анкерный болт клина входит в отверстие, просверленное на ширину клина и на 1/2 дюйма длиннее, чем болт. Когда болт затягивается, клинья открываются на 1/16 дюйма в основании, чтобы надежно закрепить болт.

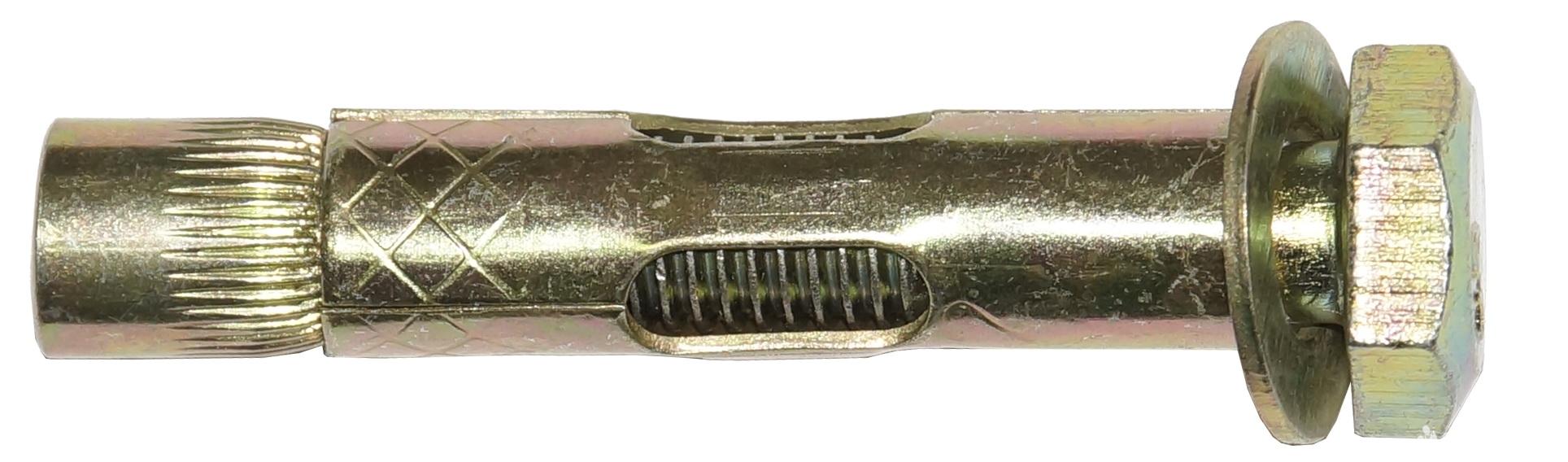

Анкерные болты с гильзой

Анкерный болт с гильзой имеет внешний корпус, расширяющийся в основании, чтобы плотно удерживать болт в бетоне.Затягивание болта после вставки открывает кожух втулки, который расширяется примерно на 1/8 дюйма. Анкерные болты с рукавами хорошо работают в кирпиче и бетоне.

Забивные анкерные болты

Прочные и прочные анкерные болты устанавливаются с помощью молотка вместо динамометрического ключа. Вставьте болт через гайку и шайбу в отверстие, просверленное на ширину запорного болта. Поместите анкер в отверстие и один раз постучите по нему молотком, чтобы открыть фланцы анкера. Забивными анкерными болтами можно быстро закрепить алюминиевые или железобетонные прямоугольные анкеры к бетону и кирпичу.

Анкерные болты защитного экрана

Используйте анкерный болт защитного экрана в местах, где закрепляемый материал может подвергаться вибрации. Защитный экран закрывает болт и открывается в виде клина с двух сторон, длина которого почти равна длине болта, для надежной фиксации в твердых и мягких материалах. Сначала вставьте щиток в просверленное отверстие, поместите внутрь болт и затяните динамометрическим ключом.

Анкеры-шурупы из свинца

Анкеры из свинцового дерева окружают болт из листовой стали. Они подходят для кирпича, заливного бетона и бетонных блоков.Для более мягких материалов используйте более длинные дюбели из свинца. Просверлите отверстие на 1/8 дюйма глубже свинцового анкера, вставьте анкер и забейте его молотком. Вставьте стальной винт и затяните отверткой.

Двойные распорные анкеры

Эти анкеры имеют фланцы, которые расширяются вверху и у основания анкера, чтобы противостоять вибрации. Вставьте двойной распорный анкер в отверстие на 1/8 дюйма глубже анкера. Поместите стальной болт внутрь и затяните динамометрическим ключом, чтобы расширить 2 комплекта фланцев.

Анкеры для штор для ураганов

С помощью этих анкеров прикрепите ставни для ураганов к кирпичному, лепному или бетонному дому. Используйте большую длину для лепнины, чтобы заделать до 5/8 дюйма. У этих анкеров есть самовкладывающиеся головки, чтобы сэкономить время и силы. Просверлите отверстие сверлом по камню 7/16 дюйма и вставьте анкер. Закрепите заслонку болтами диаметром 1/4 дюйма номер 20.

Анкерные болты с разъемным приводом

Для крепления легких грузов к бетону в местах, где не будет вибрации, используйте бетонный анкер с разъемным приводом.Анкер с раздельным приводом имеет плоскую или полукруглую головку и вставляется в просверленное отверстие шириной с анкерное основание.
