Анкерная крепь горных выработок | Добывающая промышленность

Аварии в шахтах и рудниках случались бы гораздо чаще, если бы на начальном этапе их проектирования не закладывалось анкерное крепление. Проходчики обрамляют стволы выработок «искусственными» стержнями, иначе горное давление уничтожит всё подземное пространство.

Впоследствии залогом безопасной добычи является непрерывный мониторинг состояния подземных «коридоров». Постоянный контроль позволяет своевременно обнаружить деформации в горном массиве и предотвратить возможные обрушения, в том числе с помощью установки дополнительных устройств крепления.

Как монтируется анкерная крепь?

Установка анкерных горных крепей является одним из самых долговечных и надёжных способов поддержки горных массивов — за счёт высокой несущей способности.

Анкерная крепь — это система анкеров, закреплённых в шпурах и расположенных по определённой сетке. Сами по себе анкеры представлены в виде прута или стержня с гайкой и демпфирующей шайбой.

«Обработке» подвергается каждый забой шахты или рудника. Важно, что перед началом работ участок необходимо привести в безопасное состояние. Кровлю выработки остукивают, чтобы обнаружить отслоившиеся породы, бурение в которых недопустимо.

Затем в кровле пробуривают шпуры под анкерную крепь, в отверстия заводится клей, который затягивают гайкой и шайбой. Замок анкера прочно закрепляется в породах, окружающих выработку. Благодаря поддерживающим элементам породы кровли как бы сшиваются, за счёт чего происходит упрочнение массива пород и повышение его устойчивости. Для большей эффективности борта и кровля анкерных крепей обрабатываются специальными составами, которые сдерживают поступление кислорода в пласты горных пород.

Фото: dtek.com

Параметры анкерного крепления должны соответствовать постоянно меняющимся горно-геологическим и горнотехническим условиям подземного «городка». От них зависят шаг установки крепи, количество анкеров в ряду, плотность установки и прочее.

Оптимальный расчёт анкерования выработок позволяет контролировать горное давление. Первостепенно, что этот показатель не должен превышать несущую способность крепи.

Эксперты выделяют два основных метода расчёта крепи: численный и аналитический. При численном методе учитываются законы механики сплошной среды, дающие общее представление о нагруженности крепи. Аналитический метод основан на опытном процессе проявления и распределения горного давления, сопряжённого с базовыми горно-геологическими условиями выработки.

Материалы для горной крепи

Постоянная горная крепь должна поддерживать шахту или рудник в рабочем и безопасном состоянии в течение всего срока эксплуатации. Вместе с тем иногда горняки монтируют на определённых участках временные стержни, которые по понятным причинам менее «выносливы».

Поэтому анкерная горная крепь изготавливается из различных материалов, отличающихся по прочностным характеристикам. В качестве основы для анкеров могут использовать дерево, металл, бетон, железобетон, камень, полимер и так далее.

Больше всего горнодобытчикам пришлись по вкусу деревянные и металлические анкерные крепи. Первые выполняют функцию временного «помощника», а вторые обычно монтируются на весь срок эксплуатации подземного месторождения.

Деревянная крепь не может применяться на постоянной основе, поскольку обладает низкими показателями прочности. Кроме того, работы по возведению деревянной крепи в меньшей степени поддаются механизации, поэтому выполняются преимущественно вручную. Крепь, выполненная из металла, более прочная и долговечная. Она может служить более 15 лет — для сравнения, продолжительность жизни деревянных анкеров в среднем составляет 2-3 года.

Техника для анкерного крепления

Давно ушли времена, когда шахтёры монтировали анкерные крепи вручную. В наши дни не нужно прикладывать титанические усилия и рисковать своей жизнью в незащищённых выработках. Потому что для горно-проходческих работ придумано огромное количество специализированной техники.

Впрочем, частично «ручной» способ горного крепления остался. В некоторых шахтах проходчики устанавливают анкера по стволу с помощью анкероустановщиков. Фактически это переносные установки на ходовой платформе, оснащённые бурильной стрелой-манипулятором. Модели анкероустановщиков различаются длиной раздвижки и глубиной бурения шпуров, что позволяет использовать их для различных задач.

Данный метод опасен тем, что горняки трудятся под ещё незакреплённой кровлей, которая в любой момент может обрушиться. Кроме того, установку нужно постоянно передвигать, что требует времени и больших трудозатрат.

В современном мире «примитивные» машины для анкерования выработок заменены «самостоятельными единицами». Механизированный способ крепления подразумевает использование самоходной техники, которая работает самостоятельно. Мобильные самоходные секции крепи не только обеспечивают безопасную добычу, но и увеличивают скорость проходки.

Механизированный способ намного безопаснее, потому что работа проходческой техники полностью контролируется дистанционно посредством автоматических систем. При этом полностью исключается нахождение рабочих в зоне обнажения кровли при возведении основной горной крепи.

Последнее слово в механизированном анкерном креплении — проходческие комбайны, которые уже в базовой комплектации оборудованы стационарным анкероустановщиком. А более мощные машины имеют в своём арсенале несколько буровых установок для ещё большего удобства производимых работ.

Фото: epiroc.com

Наличие анкерного крепления в каждом стволе шахты или рудника не является гарантом полной безопасности. Деформации, трещинноватости и обрушения могут появиться вследствие целого ряда нарушений.

Анкеры вряд ли помогут при изначально неправильно выбранном способе крепления. Конечно, куда чаще ошибки «проявляются» уже при установке крепи, а в процессе эксплуатации — при несвоевременном устранении повреждённых крепей.

Подробнее о проблеме обрушения обрушения породы из-за некачественной крепи — в нашем материале: «Крепь. Титаны держат небо».

Что такое анкер и как он работает

В статье разберем, что такое анкер, как он работает и для чего нужен в строительстве, как изготавливается и из чего состоит (конструкция) это крепежное изделие, виды анкеров, применяемые для стен из бетона и кирпича.

Анкер – это комбинированное крепёжное изделие, которое путем распорки конструкции устанавливается внутри несущего основания. Анкер вводится, вворачивается или вбивается в твердый, жесткий строительный материал.

Предлагаем выбрать и купить анкеры и анкерную технику в Москве от крупного снабженца строительных организаций компании «Мосопторг»! Наши склады позволяют снабжать любые строительные объекты, товар всегда в наличии и готов к отправке и самовывозу. Переходите в каталог и подбирайте необходимые изделия.

Для чего нужен анкер

Такой крепеж можно применять в зданиях из бетона, в стенах из полнотелого высокопрочного кирпича, в строительных блоках из природного камня. Надежность анкерного крепления основывается на силе трения между границами отверстия и расширяющими элементами крепежной конструкции. Именно поэтому анкеры применяются для крепления массивных, тяжелых изделий и технических устройств, испытывающих динамические нагрузки.

Анкерами крепятся потолочные и навесные конструкции, настенная мебель, различный спортивный инвентарь, бытовая техника, осветительные приборы и сантехническое оборудование. В быту, а также в производственной и коммерческой сфере анкерное соединение позволяет безопасно крепить трубопроводные системы и электропроводку. Надежность и удобство в применении сделали анкеры популярным видом крепежных изделий, используемых в настоящее время.

Виды анкеров и технические характеристики

Анкеры различаются по своим конструктивным особенностям, по способу крепежа и по материалам изготовления. Всего производится более десятка различных видов анкеров, предназначенных для промышленного и бытового применения. В производстве анкеров используют следующие современные материалы:

• сталь конструкционная с пониженной концентрацией углерода, обеспечивающая необходимый запас прочности: анкеры из такой стали предназначены для крепежного крепления с максимальной высокой нагрузкой;
• сталь с высокими антикоррозийными свойствами, в структурный состав которой входят легирующие компоненты: материал выдерживает не только высокие нагрузки, но и не поддается коррозийному разрушению при длительном нахождении во влажной среде;
• сплавы на основе алюминия и цинка (латунные анкеры): простота конструкции позволяет быстро устанавливать крепеж; такие облегченные, но надежные анкеры широко применяются для бытовых целей.

Основные типы анкеров применяются для плотных структур, таких как бетон или камень. Однако есть отдельные виды анкерных соединений, предназначенных для пустотелых оснований. В особую группу анкеров входят болты для установки крепежа в листовых основаниях: в стенах из гипсокартона, ДСП и ДВП.

Как работает анкер: принцип действия

Стандартная конструкция анкера включает в себя распорную втулку и винт с коническим хвостом с фланцевой гайкой. Как установить анкерный болт в материал основания? Для этого необходимо просверлить отверстие указанного диаметра, например, в бетонной или кирпичной стене. После в отверстие вставляется или забивается анкер. Далее гайку на шпильке следует закрутить до упора любым подходящим для этого ключом. Каким образом происходит закрепление анкера в стене? В процессе закручивания гайка втягивает хвост винта в распорную втулку, которая начинает расширяться и тем самым прижимается к внутренним границам отверстия. Другими словами, крепежный элемент расклинивается внутри отверстия, и анкер максимально надежно фиксируется в глубине строительного основания. Данный способ закрепления через расклинивание втулки позволяет выдерживать и большие боковые нагрузки «на срез», и высокую продольную нагрузку на вырывание. Аналогично устроены и другие разновидности анкерных болтов.

Из чего состоит анкер

По своей конструкции они могут быть следующих видов:

• Анкерные болты с использованием гайки или «шестигранника». Могут применяться для крепления тяжелых конструкций.
• Анкерные болты с крючком или кольцом. Применяются для установки и крепления на потолках спортивных снарядов, элементов детских уголков (качелей, гимнастических стенок), люстр.
• Рамный анкер. Конструкция состоит из резьбового винта, потайной головки, разжимной втулки и клиновидной гайки. Широко применяется для крепежного соединения оконных рам и дверных косяков.
• Забивные анкеры. Простая конструкция состоит из короткой втулки с резьбой на внутренней поверхности. Втулка забивается в отверстие в стене и расклинивается бородком. Затем в установленную втулку вкручивается нужный по размеру болт. Такой способ крепления используется при установке труб, воздуховодов и коробов.
• Анкер-клин. Применяется для крепежа скрытых несъемных элементов конструкции, например, при монтаже закладных при установке гипсокартонных стенок или реек. Крепеж производится без резьбового соединения: в просверленное отверстие сначала забивается анкер, а потом клин на уровень шляпки.
• Потолочные анкеры. Конструкция состоит из короткой втулки и металлического стержня с коническим хвостом. Стержень забивается или вводится в предназначенное для крепления отверстие, и затем вытягивается вниз на предусмотренное расстояние. В процессе вытягивания конус стержня расширяет втулку до границ отверстия.

Советы по монтажу от профессионалов

При установке анкеров следуйте нескольким полезным советам от опытных мастеров.

Первое. Если забиваете анкер, у которого есть гайка, то не делайте это по самой гайке, а используйте в качестве прокладки деревянный брусок. Это защитит вас от повреждения резьбы.

Второе. Если вы забили анкер, а он легко вытаскивается или проворачивается, то ситуацию может исправить небольшой отрезок оцинковки с длиной чуть большей забивного анкера и шириной в пределах 10 мм. Вытащите анкер, вставьте оцинковку, и повторно забивайте.

Третье. Анкерный крепеж можно использовать многократно. Если, к примеру, вам потребовалось установить шпильку вместо болта, чтобы собрать подвесную конструкцию, то старый болт можно легко выкрутить и вкрутить на его место нужного размера шпильку. Крепление не утратит своей надежности.

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Автор статьи:

При необходимости монтажа массивного и тяжелого предмета или элемента конструкции на стену или потолок наиболее надежным вариантом будет крепление анкерными болтами. Это метизы, рассчитанные на эксплуатацию в наиболее тяжелых условиях. Например, с их помощью крепят оптоволоконные провода, протянутые между зданиями. Они создают значительные нагрузки, которые без проблем выдерживают анкеры.

Использование анкерных болтов оправдано при соблюдении двух условий:

• требуется закрепить тяжелый груз;
• основание выполненное из твердого, плотного материала.

Использовать анкеры можно только по бетону, полнотелому кирпичу, природному камню, другим плотным стройматериалам. Материал малой плотности не удержит такой крепеж. Рассмотрим основные виды анкерных болтов, их особенности и способы монтажа.

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Крепёж лаг регулируемого пола на шпильках с анкером

Шпильку с анкером или просто анкер для регулируемого пола вы видите на фото. Длина анкера 40 мм, длина резьбы шпильки 160 мм, общая длина 200 мм. Анкер комплектуется двумя силовыми шайбами и двумя контргайками.

Преимущества крепления лаг на анкерах, заключается в креплении шпильки не только к лаге, но и к основанию пола. Это исключает даже минимальные горизонтальные смещения конструкции, как следствие, исключает скрип пола.

Отдельно нужно поговорить про прочность шпильки. Шпильки для лаг изготавливают (должны изготавливать) из стали прочностью 8.8. Для информации, метизы класса 8.8. и выше (10.9 и 12.9) это высокопрочный крепёж используемый в сборке конструкций с высокой динамической и вибрационной нагрузкой.

Крепёж подобного класса используется при сборке мостов, металлических каркасов зданий различного назначения. Этим ещё раз подчёркивается надёжность конструкции регулируемого пола на анкерах.

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фото	Особенности
Распорный	Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком. Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.
Бабочка	Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.
Универсальный	Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.
Дюбель-гвозди	Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.
Фасадный	Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.
Химический	Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.
КВТ	Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.
GB	Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Важно учесть

При креплении хранилища к стене или полу следует придерживаться ряда правил:

• фиксацию нужно выполнять только в поверхности из плотных материалов: бетонные, кирпичные, из природного камня;
• количество анкеров выбирают по числу имеющихся в корпусе сейфа крепежных отверстий;
• если конкретная модель предусматривает возможность крепления и к полу, и к стене, лучше воспользоваться ею для максимально надежной фиксации;
• наименьшая нагрузка на разрыв должна начинаться от 500 кг;
• анкер следует подбирать исходя из материала стены или пола.

Крепить сейф к стене или полу при наличии необходимых инструментов и монтажных навыков несложно. Процесс занимает не более 1 часа. Выполнить крепление можно самостоятельно или воспользовавшись услугами наших специалистов.

Инструкции по использованию

Чтобы выполнить надежное и прочное крепление, прежде чем забить анкер, необходимо выполнить расчет его устойчивости на вырыв из стены под воздействием массы конструкции. Выполнить подобные расчеты можно, если использовать профессиональными таблицами, содержащими технологические характеристики анкерных метизов. Еще одним условием качественного крепежа является то, чтобы его правильно установить. На показатели прочности крепления оказывают влияние не только вес конструкции, но и плотность материала стены

Расстояние отверстия, измеряемого от наружного края вглубь стены, также имеет важное значение, когда выполняется монтаж

Во время выполнения строительных работ установка анкеров выполняется еще до момента заливки бетона либо после этого, уже на выполненное монолитное основание. При заливке бетона конструкцию анкера требуется закрепить к каркасу из арматуры при помощи сварочного соединения или с использованием вязальной проволоки, после чего уже заливается бетонный состав. Для защиты резьбового соединения его заворачивают в полиэтиленовую пленку. Следующие этапы монтажа выполняются уже после того, как монолитная поверхность полностью затвердеет.

Для этого делают разметку, где будут располагаться метизы. Затем с помощью электрической дрели либо перфоратора делают отверстие, которое будет на 10 мм длиннее, чем длина анкера. Что касается диаметра анкера, то он должен совпадать с диаметром сверла.

После того как отверстие будет готово, пыль и осколки материала удаляют с помощью пылесоса. Когда на стене имеется толстый слой отделки, длину отверстия необходимо увеличить на толщину отделки, потому что отделочный слой не является плотной монолитной структурой. При выполнении отверстия, чтобы анкер забить как можно плотнее, диаметр сверла можно взять на 0,5 мм меньше, чем диаметр метиза. Удобнее всего работать в этом случае перфоратором со сверлом, у которого имеется победитовый наконечник.

Установка механического типа анкера с гайкой – стержень болта помещают в подготовленное стеновое отверстие и забивают его при помощи молотка, гайку же после этого нужно закручивать с использованием гаечного ключа. Делать это нужно аккуратно, чтобы не испортить наружную часть анкера, где находится резьба. Когда потребуется метиз вытащить из бетонной стены, достаточно будет отвернуть в обратном направлении его гайку.

Если необходимо выполнить подвесной крепеж на вертикальную поверхность, то используют анкеры, снабженные кронштейном в виде крюка вместо гайки. Кронштейн потребуется вкрутить до упора в конструкцию анкера, следя за тем, чтобы головка крюка занимала правильную позицию для подвеса конструкции. Каждый анкер снабжен прилагаемой к нему инструкцией для пользователя. Перед монтажом необходимо ее изучить и узнать, какое количество оборотов кронштейна можно выполнить при монтаже.

Установка химического анкера – в метизах такого типа клеящий состав может быть расположен внутри капсулы или в отдельной емкости. Монтаж такого крепления состоит в том, что капсулу размещают в подготовленном отверстии, а после этого вворачивают шпильку или болт анкера. Клей при этом выходит в полость отверстия и начинает полимеризоваться. Необходимо дождаться полной полимеризации, время которой указано в инструкции, прилагаемой к химическому анкеру. Достать анкер из стены после того, как клеевой состав застынет, будет невозможно.

Если клеящий состав расположен в отдельной емкости, то картридж с клеем устанавливают в строительно-монтажный пистолет и, нажимая на спуск, выдавливают содержимое емкости в отверстие, полностью заполняя его. Затем в клеевой состав вкручивают анкерный метиз и дожидаются полной полимеризации состава. После этого на крепление можно вешать подвесную конструкцию.

Что такое анкерный болт, смотрите далее.

Пошаговая инструкция крепления лаг к бетону своими руками

Прикрепить к бетонному полу деревянные лаги несложно даже в одиночку. Вариантов крепления существует несколько, а ниже представлены этапы одного их стандартных методов.

1. Настелить на бетонное основание гидроизоляцию (рубероид или простую плёнку из ПВХ). Стыки между кусками нужно зафиксировать специальным скотчем.

1. Далее нужно с определённым шагом разложить по полу лаги. Этот шаг будет зависеть от того материала, из которого будет сделан чистовой настил: при использовании шпунтовой доски 25х100 мм лаги можно укладывать с отступом 70-80 см, а для прочих материалов шаг потребуется уменьшить до 40 см.
2. Если длины материала не хватает на то, чтобы перекрыть всё помещение, то элементы допустимо стыковать с помощью железного уголка или сделав надпилы, образующие соединение в коренной шип.
3. Перед тем как установить лаги на бетонный пол, нужно заняться крайними лагами, которые будут находиться возле стен. Их необходимо укладывать по уровню, чётко выравнивая их высоту подкладыванием под балки деревянных планок или кусков фанеры. Удобнее всего пользоваться лазерным уровнем. Когда крайние лаги будут зафиксированы, между ними натягивается капроновая нитка, которая будет ориентиром при монтаже остальных лаг.
4. Чтобы прикрепить к бетонному полу брус, нужно и в том, и в другом проделать отверстия. В отверстие в бетоне нужно загнать дюбель или распорку стального анкера. Каждую лагу нужно фиксировать не менее чем четырьмя анкерами, а саморезы нужно располагать в 40-60 см друг от друга.

1. Нужно заранее подготовить выравниватели для лаг – ДСП или фанеру нарезать ровными полосками. С помощью этих элементов конструкция лаг фиксируется в ровном положении (кусочки фанеры просто подкладывают под лаги, если нужно их приподнять), чтобы финишное покрытие на ней не скрипело и не гуляло.

1. Если в бетонном основании есть, наоборот, выпуклости, то выравнивать лагу придётся не подкладыванием фанеры, а выбирая у неё снизу часть материала с помощью рубанка.
2. Когда все лаги будут установлены на свои места, то между ними следует уложить теплоизоляцию, например, засыпать керамзит.

1. Перед закрытием финишным покрытием следует подумать о прокладке необходимых коммуникаций. Также желательно использовать слой пароизоляции.

Разновидности

Выбирая анкеры, можно встретить несколько видов таких крепежей. Все они предназначены для разных задач, поэтому перед покупкой следует разобраться, где и как будет закрепляться болт. Изучив особенности таких изделий, можно понять, как правильно извлечь анкер из стены. Все они разделяются на несколько видов:

1. Изделия с гайкой. Такие анкеры являются самыми распространенными. Они состоят из цилиндра, внутри которого располагается болт с конусообразным концом. Принцип действия конструкции основан на том, что при закручивании втулка расклинивается. Это и обеспечивает надежное закрепление конструкции в стене.
2. С крюком. Анкеры этого типа отличаются только тем, что на верхней части находится не гайка, а крюк. Он обеспечивает удобство работы с крепежом. Метизы часто используются при закреплении светильников и люстр, а также в качестве элементов, на которые устанавливаются нагреватели воды и другие устройства.

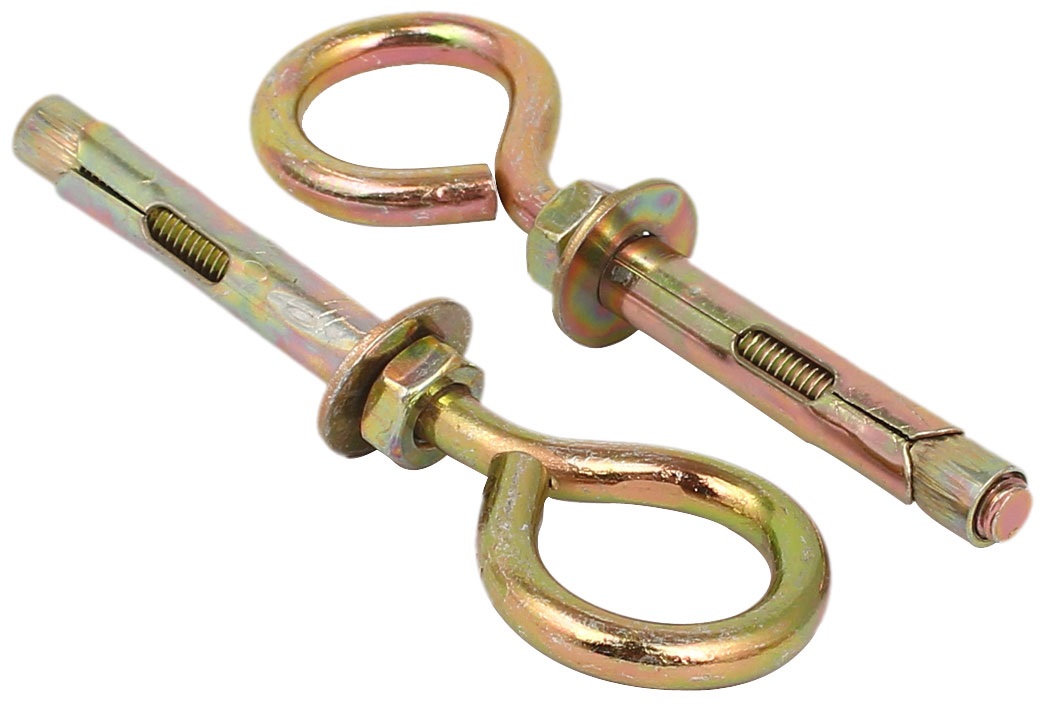

3. С кольцом. В верхней части подобных изделий располагается кольцо, которое предназначено для удобной фиксации различных предметов. Как правило, такие анкеры приобретаются для установки внутри помещений.
4. Двухраспорные. Отличаются от остальных тем, что имеют сразу 2 втулки. При закручивании гайки в подобных болтах одна из втулок входит в другую и разжимает ее. При этом первая также расклинивается.

Анкеры разделяются на 3 вида по особенностям крепления, о чем будет подробнее рассказано ниже.

Извлечь двухраспорный анкер из стены можно несколькими способами, поэтому нужно заранее подготовить необходимые инструменты.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

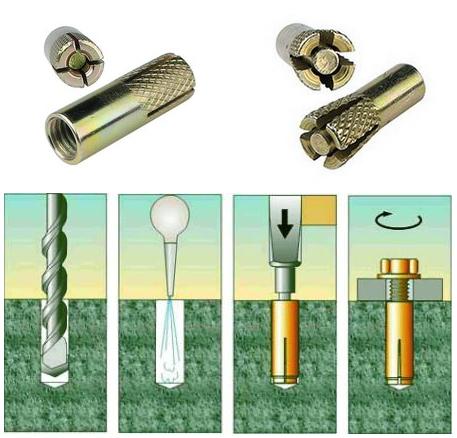

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

• Малые (длиной до 5,5 см и диаметром до 0,8 мм).
• Средние (длиной до 12 см и диаметром до 1,2 см).
• Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

• Для плотных бетонных, кирпичных или каменных материалов.
• Для пустотелых кирпичных и бетонных оснований.
• Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

• Клиновые.
• Распорные.
• Забивные.
• Винтовые.

• Втулочные.
• Разжимные.
• Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Что такое анкер

Изначально так называется вид крепежа, который удерживается в крепёжном отверстии благодаря распиранию (расклиниванию) специального элемента (распорной гильзы или втулки). Возникающие при этом мощные силы трения препятствуют извлечению крепёжной детали из установочного гнезда. Это, так называемый, механический анкер.

Сейчас же существует другой тип анкеров – химический. Крепится он при помощи клеевого состава, изготовленного на основе синтетической смолы. Данным составом заполняют монтажное отверстие, затем в него вкручивается та или иная крепёжная деталь: болт, шпилька или арматура. Очевидно, используя «химию», мы имеем более широкий выбор крепежа.

Технические характеристики

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

• При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
• Конусный конец детали разжимает лепестки;
• Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

• 8 — размер резьбы;
• 10 — диаметр;
• 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

• Диаметры ровной части шпильки от 6 мм до 24 мм;
• Диаметр резьба, от М5 до М20;
• Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

• Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
• Крутящий момент — от 10 Нм до 40 Нм;
• Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Инструкция по монтажу

Перед закреплением штыря, требуется собрать инструментарий. Потребуется: гайковый ключ, автопромпылесос, сверлила выполняющая роль дрифтера либо дрифтер, буравчик крепкий, колотило.

Сверление

Вначале основу бережно распределяют под зоны высверливания. Дальше по метке в бетоне буравят дыры требуемой протяженности (мерят по распорочной детали), ставя стопор на забурнике.

Дистанция от кромки стены обязательно в 2. 5 раза обязана превосходить глубину дырки. После дырки требуется прочистить с помощью пылесоса. Когда убрать остатки пыли полностью не вышло, допускается сделать дыру глубже на 1-2 см.

Монтаж анкера с гайкой

Распорочный кусок штыря вводится в фундамент, забивается колотилом до глубокого ныряния в арболит (кромки – вровень со стенкой). Далее вводят штырь, гайку прибалчивают, и прокручивание позже реализовать стало не реальным. Изготовители назначают предельно старание ввинчивания – здесь потребуется силомерный ключ.

Затяжка до акцента в эксплуатации с отдельными основами (армогазобетон, армопенобетон) сможет являться обстоятельством изгибания и поломки вещества.

Монтаж химического анкера

При сборе хим. штыря, требуется немного иной ассортимент инструментариев: дрифтер, гайковый ключ, стройпылесос, штифты с резьбой, спец. клей, сборный пистоль. Ради огромной доли крепежных деталей подбирают в основном клейстер.

Вначале наносят метки на основе, буравят и чистят дыры. До заливки в бетон склеивающего состава необходимо ввертеть ажурную пиноль, вследствие чего хим. материал зафиксируется в теле основания. После следует наполнить дырки на 2/3 спец. клеем, ставя штырь, помаленьку вворачивая его для ровного расположения склеивающего изделия. После высыхания спец. клея – завинчивают гайку ключом.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Лаги на бетонный пол: как их крепить (анкерами, саморезами, уголками), правильно положить?

Деревянные лаги обязательно нужны для обеспечения естественной вентиляции подпольного пространства и лучшего сохранения тепла в помещениях. Благодаря использованию лаг напольное покрытие сможет намного дольше прослужить. Однако среди людей, не имеющих большого опыта в строительном деле, часто можно услышать вопрос, нужно ли крепить лаги к бетонному полу? Опытные же мастера знают, что для по-настоящему прочного настила, не изменяющего под нагрузкой своей геометрии, и для долгой его службы, обязательно нужно правильно зафиксировать лаги на любой опорной конструкции, в том числе и на бетонной стяжке.

Теперь, когда ясно, надо ли крепить лаги к бетонному полу, стоит отметить, что эта задача несложна, не требует специальных навыков и знаний, а, значит, по плечу любому домашнему мастеру.

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером

Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Виды железобетонных плит перекрытия

Широко применяемые в строительной отрасли межэтажные панели, изготовленные из армированного бетона, делятся на различные виды.

Изделия отличаются следующими параметрами:

• габаритными размерами;
• конструктивным исполнением;
• способом сборки арматурной решетки;
• технологией изготовления.

Плиты, серийно выпускаемые на предприятиях железобетонных изделий, стандартизированы по габаритам.

Размеры панели определяются требованиями нормативных документов:

• длина составляет от 2,5 до 12 м;
• ширина находится в интервале от 1 до 1,5 м;
• толщина не превышает 0,22 м.

Стандартизированные размеры продукции создают некоторые сложности застройщикам. Если производится строительство домов, бани, сауны и бассейна, то железобетонные панели следует подбирать в зависимости от габаритных размеров строения, обеспечивая надежное опирание плит перекрытия. Выбрав плиты с габаритами, соответствующими расстоянию между стенами, несложно оперативно соорудить перекрытие из железобетона.

В зависимости от конструкции, перекрытие собирается из следующих видов плит:

• сплошных. Цельные панели отличаются от других разновидностей плит отсутствием внутренних полостей. Изделия характеризуются повышенным запасом прочности, а также увеличенным весом. Недостаток цельных плит – уменьшенные звуко- и теплоизоляционные характеристики;
• многопустотных. В торцевой части изделия видны продольно расположенные полости круглого или овального сечения. Продукция со сквозными полостями распространена в строительной отрасли благодаря уменьшенному весу, шумоизоляционным и звукозащитным свойствам;
• шатровых. По поверхностям плит выполнены ребра жесткости, повышающие прочностные характеристики и способность изделий оказывать сопротивление действующим нагрузкам и деформациям. По теплоизоляционным свойствам шатровые панели уступают пустотным.

Стальные стержни, которые закладываются в форму при бетонировании плит, соединяются в пространственную решетку различными методами:

• вязальной проволокой;
• электрической сваркой.

В зависимости от способа изготовления плиты делятся на следующие виды:

• круглопустотные панели марки ПК, бетонируемые в многоразовых формах стандартного размера;
• изделия непрерывного формирования типа ПБ, разрезаемые на плиты необходимой длины.

Собираясь соорудить перекрытие, следует обратить внимание на размеры изделий и их конструкцию

Типы и виды анкеров и способы их крепления

Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.

По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.

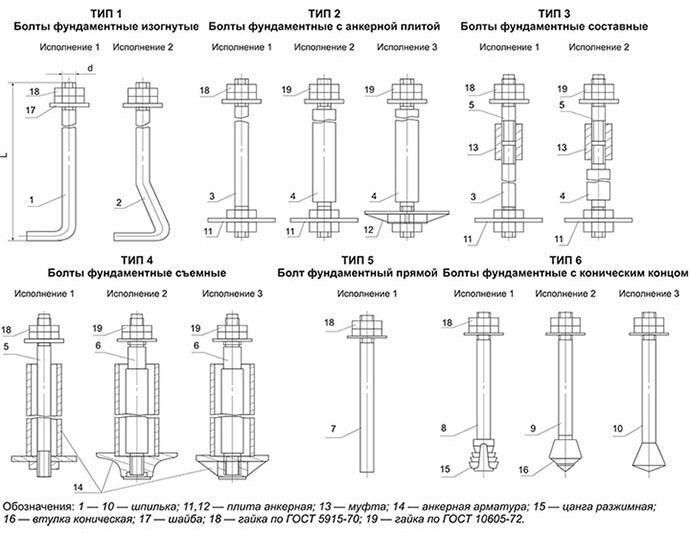

По методу сборки болт фундаментный бывает сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.

Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.

Распорные

Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.

Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.

Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.

Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.

Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.

Забивные

Забивные анкеры подбирают для крепких бетонов.

Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.

Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.

Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.

Рамные

Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.

С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.

Саморезы по бетону

Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).

Разжимные

Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.

По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.

Химический анкер

Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.

Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.

Материал для изготовления забивных анкеров и принцип их действия

Производятся в большинстве своем из латуни либо высокоуглеродистой стали. Для защиты от воздействия окружающей среды на поверхность элементов конструкции напыляют защитный антикоррозийный состав.

Для достижения большей механической прочности анкера выпускают цельными, без использования сварки и пайки. Внутренняя резьба изделия имеет форму конуса, а с боковин имеет технологические прорези, необходимые для формирования лепестков, выполняющих функцию распорок при забивании в анкер распорного элемента.

При его введении во втулку, он оказывает воздействие на ее конические стенки и распирает лепестки. Таким образом достигается сильное сцепление с несущей конструкцией – стеной, потолком, полом.

Давление лепестков на несущую конструкцию может повредить ее, поэтому не рекомендуется применять анкера для переборок из пено- и газобетона, очень осмотрительно для ракушечника, но можно смело применять для конструкций из бута или бетона.

Как правильно сделать расчет анкерного болта. WikiСтатья.

Анкерный болт, клиновой анкер, рамный анкер – это эффективные крепёжные изделия, которые должны прочно закрепляться в несущем основании и удерживать прикрепляемую конструкцию.

Для быстрого перехода на крепеж анкерной техники указываем доп.ссылки здесь:
клиновой анкер, анкерный болт, с гайкой и крюком, рамный анкер

Применение анкерного болта и возможные разрушения при эксплуатации

Вот только несколько примеров применения анкеров:

• установка металлической обрешётки или других конструкций к бетонной кирпичной поверхности
• монтаж различных элементов к стене, которая представляет из себя сэндвич из нескольких по своей структуре и плотности оснований
• надежное крепление конструкций, на которые подразумевается воздействие как на скручивание, так и на вырывание

Подбирая тип и размер анкера, надо учитывать следующие факторы:

характеристики несущей поверхности и ожидаемые нагрузки

В первом случае возможны такие разрушения, когда анкер выдергивается вместе с куском стены из-за её хрупкости. Следовательно, при монтаже надо подбирать достаточно длинный анкерный болт, который нанизывает на себя длину хрупкого материала и прочно зафиксируется в плотном (бетон, кирпич).

Например, нередко, вбив клиновой анкер на треть его длины в твердую рабочую поверхность, две третьи способны держать нагрузку от прикрепляемой конструкции (из газобетона, древесины). В то же время анкерный болт не имеет свободной длины и применяется для фиксирования, например, металлических листов до 5 мм, которые уже сами по себе создают большую нагрузку из-за удельного веса материала.

Таблица для расчета клинового анкера, где учитывается толщина прикрепляемого элемента и необходимая глубина анкеровки, при которой крепёж будет выдерживать соответствующую вырывающую силу приведена ниже статьи.

Второй вид разрушения, который может встречаться при неправильном подборе типа и размера анкера, – это разрушение по телу крепежа. То есть происходит деформация самого анкера, когда его часть остается в стене, а другая — снаружи.

Немаловажно здесь и качество материала, из которого изготовлен крепёж.

Если нагрузки заведомо высокие или речь идёт об ответственном строительстве, лучше сразу рассматривать высокопрочные анкеры

Много лет на рынке крепеж представлен в китайском и европейском исполнении. Разница колоссальная! Безусловно, есть множество конструкций, где применение наиболее доступных анкеров будет вполне достаточно. Если же Вы строите “для себя” или прописаны строгие требования по эксплуатации в заключенном Вами договоре на выполнение работ, то качественный крепеж будет надежен и гарантирует результат.

На сайте ГОСКРЕП они представлены в разделе «Профессиональный крепёж / Анкеры».

Расчеты при определении размера анкерного болта

Итак, важно учитывать все нагрузки. Их разделяют на два типа: статические и динамические. К первым относим вес самой конструкции; вторым характерны импульсивные, ударные нагрузки, применимые в зависимости от протяженности по времени, точки приложения, направления.

Если несущая поверхность имеет трещины или иные допустимые повреждения, то вычисленную нагрузку надо умножить на 0,6. То есть один и тот же анкерный болт в плотной поверхности выдержит 3,924 kН, а с дефектами — только 2,35 kН.

Чтобы вычислить нагрузку на узел, которую создает, например, подвешенный элемент массой m (кг) на расстоянии l (плечо силы, м), воспользуйтесь формулой

M = m x g x l

Технические характеристики крепежа из анкерной техники

Ниже приведены таблицы для анкерного болта и клинового анкера, где указаны расчетные усилия на вырыв и срез в зависимости от материала несущей поверхности и диаметра крепежа.

Технические характеристики клинового анкера

Диаметр анкера, мм		М6	М8	М10	М12	М16	М20
Бетон В20 без трещин	Расчётное усилие на вырыв, kН	4,20	6,00	10,70	13,30	23,30	33,30
	Расчётное усилие на срез, kН	4,00	7,30	11,60	16,80	31,40	49,00
Бетон В20 растянутая зона, с раскрывающимися трещинами	Расчётное усилие на вырыв, kН	2,20	3,30	6,00	8,00	16,70	20,00
	Расчётное усилие на срез, kН	4,00	7,30	11,60	16,80	31,40	49,00

Параметры монтажа клинового анкера

Диаметр бура, мм	М6	М8	М10	М12	М16	М20
Глубина бурения, мм	55	65	70	90	110	130
Глубина установки, мм	49	58	62	82	102	121
Диаметр отверстия в прикрепляемой детали, мм	7	9	12	14	18	22
Момент затяжки, Нм	8	15	30	50	100	200
Стандартное расстояние между анкерами, мм	120	141	180	210	246	303
min расстояние между анкерами, мм	50	55	60	70	90	110
стандартное расстояние до края, мм	60	71	90	105	123	152
min расстояние до края, мм	45	50	55	60	70	130

Технические характеристики анкерного болта

Размер анкера, мм		М6,5	М8	М10	М12	М14	М16	М20
Бетон В20	Расчётное усилие на вырыв, kН	0,7	1,4	2,1	2,8	3,1	4,2	5,6
	Расчётное усилие на срез, kН	1,1	2,5	4,5	7,3	8	8,8	10,5
Кирпич М150	Расчётное усилие на вырыв, kН	0,4	0,5	0,6	0,8	0,85	0,9	-
	Расчётное усилие на срез, kH	0,65	1	1,2	1,6	1,7	1,8	-

Третье разрушение характерно при неправильном выборе рамного анкера и других узлов, где возможна деформация по границе сцепления крепежа с базовым материалом, то есть анкер фактически выдергивается из отверстия под воздействием постоянных динамических нагрузок. В этом случае крепежу не хватает длины, чтобы прочно удерживать прикрепленную конструкцию, даже если её вес невелик.

Из таблиц ниже Вы можете подобрать размер рамного анкера, зная толщину прикрепляемой конструкции, а также при наличии данных о нагрузках на вырыв или срез.

Параметры монтажа анкерного болта

Размер анкера, мм	М6,5	М8	М10	М12	М14	М16	М20
Диаметр резьбы, мм	М5	М6	М8	М10	М10	М12	М16
Диаметр бура, мм	6,5	8	10	12	14	16	20
min глубина отверстия, мм	40	50	60	70	75	80	90
Отверстие в прикрепляемой детали, мм	7	9	11	13	15	17	21
min толщина материала основания, мм	60	70	80	90	95	100	120
Размер гайки под ключ, мм	8	10	13	15	15	19	24
Критическое расстояние до края, мм	40	55	65	70	75	80	85
Критическое осевое расстояние, мм	45	60	70	75	80	90	95
Момент затяжки в бетоне, Нм	5	8	25	40	45	50	80
Момент затяжки в кирпиче, Нм	2,5	4	12,5	20	22,5	25	-

Технические параметры рамного анкера

Размер рамного анкера		MF 8	MF 10
Диаметр бура, мм		8	10
min глубина установки, мм		45	50
min глубина отверстия, мм		глубина установка + 5 см
Момент затяжки, Нм		4	8
Шлиц		Pz 2	Pz 3
Расчётная нагрузка в бетоне В20	на вырыв, kH	1,4	1,7
	на срез, kH	0,4	0,5
Расчётная нагрузка в полнотелом кирпиче М150	на вырыв, kH	0,6	0,8
	на срез, kH	0,4	0,5
Расчётная нагрузка в пустотелои кирпиче М150	на вырыв, kH	0,4	0,5
	на срез, kH	0,2	0,3
Расчётная нагрузка в ячеистом бетоне В3,5	на вырыв, kH	-	0,1
	на срез, kH	-	0,1

Итак, чтобы ответить на вопрос «как правильно подобрать анкерный болт», надо учесть материал и особенности поверхности, к которой прикрепляется метиз, и нагрузки, их характер воздействия на узел. А данные таблиц и формулы в данной статье помогут сделать элементарные расчеты.

Таблица для расчета клинового анкера

Размер клинового анкера	Резьба	Длина анкера, мм	max толщина прикрепл. материала, мм	Диаметр сверла	Глубина анкеровки, мм	min вырывающая сила, kН (бетон В25)	Вес 1000 шт, кг
6х40	М6	40	5	6	35	1,4	9,98
6х60	М6	60	30	6	35	1,4	14,00
6х80	М6	80	50	6	35	1,4	18,00
8х50	М8	50	10	8	40	1,6	22,00
8х80	М8	80	40	8	40	3,3	34,00
8х90	М8	90	55	8	40	3,3	34,60
8х105	М8	105	65	8	40	3,3	44,00
8х120	М8	120	80	8	40	3,3	49,30
10х65	М10	65	15	10	45	5,0	43,00
10х80	М10	80	35	10	45	5,0	53,00
10х95	М10	95	50	10	45	5,0	62,00
10х120	М10	120	75	10	45	5,0	77,00
10х130	М12	130	70	10	45	5,0	84,00
12х100	М12	100	45	12	55	5,0	93,00
12х120	М12	120	65	12	55	6,0	111,00
12х135	М12	135	75	12	55	6,0	125,00
12х150	М16	150	95	12	55	6,0	138,00
16х105	М16	105	45	16	60	7,5	174,00
16х140	М16	140	80	16	60	9,4	229,00
16х180	М16	180	120	16	60	9,4	292,00
16х220	М16	220	160	16	60	9,4	355,00
20х160	М20	160	40	20	100	12,3	406,00
20х200	М20	200	130	20	75	12,3	505,00
20х300	М20	300	225	20	75	12,3	751,00

новая технология анкерного крепления для ускоренной и качественной проходки горных выработок при выемке лавами

​​Повышение качества анкерной крепи: новая технология анкерного крепления для ускоренной и качественной проходки горных выработок при выемке лавами

Дипл. инж. Уве Винк,

Global Technical Manager Rock Reinforcement

Master Builders Solutions​​

Анкеры являются жизненно важным элементом крепления горных выработок при выемке лавами, обеспечивая структурное упрочнение кровли, бортов и призабойных зон. Но они также служат основным источником проблем из-за сложности установки в более слабых породах и иногда разрушаются во время эксплуатации.

Такие проблемы как минимум замедляют проходку в призабойных зонах, а в наихудшем случае – приводят к обрушению кровли выработки, что в некоторых странах является основной причиной травматизма и гибели шахтеров.

Однако такое редко происходит из-за самого анкера. Проблема кроется в неполном охватывании анкера смолой, которая должна фиксировать его в породе: она недостаточно заполняет зазор между анкером и породой или неправильно смешивается.

Для решения этой проблемы была разработана новая, двухкомпонентная смола, обеспечивающая полное охватывание каждого анкера. Использование такой формы смолы имеет и другие преимущества: более безопасная установка, повышение качества укрепления слабых пород, меньшая потребность в обслуживании, снижение риска обвала или обрушения и ускорение проходки призабойных зон, особенно в проблемных породах.

Эта текучая смола с тиксотропными свойствами уже сейчас демонстрирует свою эффективность при проходке выработок в твердых породах. Однако в угольных шахтах, где породы по определению менее консолидированы, она может дать намного больший эффект.

Цель внедрения этой новой системы в угольных шахтах заключается в сокращении временного разрыва между работой очистного и проходческого оборудования, которое применялось в подготовительных операциях при вскрытии пласта. Последние 10–15 лет сопровождались значительными улучшениями в очистном оборудовании и автоматизации процессов для выемки лавами и подземной транспортировки угля, чего нельзя сказать о подготовительном оборудовании для откаточных штреков. Суть в том, что проходка этих штреков часто становится «узким местом» для всего процесса добычи угля.

По мере углубления шахт темп проходки горных выработок с использованием стандартной технологии анкерного крепления снижается. Чем больше глубина, тем выше напряжения в горной породе, что осложняет установку анкеров и повышает вероятность разрушения некачественно установленных анкеров.

​

Рис. 1. Картриджи со смолой могут стать причиной производственных задержек в слабых породах: в данном примере шпур разрушился, из-за чего ввести смолу правильно оказалось невозможно.

​​Рис. 2. Технология проходки призабойных зон отстает на фоне достижений в области очистного оборудования за последние 15 лет. Источник: RAG.

Серьезная проблема

Самый распространенный и основной метод крепления пород в современной подземной добыче угля заключается в использовании штанговых анкеров с фиксацией полиэфирной смолой из картриджей. Результаты исследований и данные от специалистов по обеспечению качества говорят о том, что значительная часть установленных таким способом анкеров охватывается смолой не полностью.

Процесс установки с полиэфирной смолой предусматривает бурение шпура через более слабый материал внутрь более твердых вышележащих пород, вставку картриджа и последующее вворачивание анкера в него. При вращении анкер разрушает мембрану, разделяющую два компонента (смолу и катализатор), в результате чего они смешиваются и вступают в реакцию.

Анкер служит для ограничения подвижности породы: он препятствует ее смещению за счет сдвигового сопротивления смолы. Смола должна быть идеально смешана и полностью заполнять зазор между анкером и породой для равномерного распределения нагрузок. Однако этому может помешать ряд факторов.

Недостаточное вращение анкера при его вставке в картридж приводит к неправильному смешиванию смолы, т. е. анкер будет окружен смесью прореагировавшей и непрореагировавшей смолы. При чрезмерном вращении возможно разрушение частично затвердевшей смолы. Иногда пластмассовая мембрана в картридже остается неповрежденной и наматывается на анкер, из-за чего контакт между ним и смолой не достигается (т. н. «эффект перчатки»).

Еще одной причиной неэффективности системы с картриджем с полиэфирной смолой является слишком большой размер шпура (пробуренного в слишком слабой породе или изношенной буровой коронкой). Все может измениться из-за пары миллиметров: увеличение диаметра 32-мм шпура на 2 мм потребует на 15% больше смолы для заполнения зазора. Поскольку в картридже содержится строго определенное количество смолы, шпур заполнится лишь частично.

В более глубоких угольных шахтах эта проблема усугубляется из-за роста температуры.

Новые двухкомпонентные смолы могут применяться с тросовыми, пустотелыми и самозабуривающимися анкерами. Они совместимы со сталью и стекловолокном. Это означает возможность их использования в бортах призабойных зон, которые укрепляются стекловолоконными анкерами, что предотвращает повреждение конвейерных лент и другого оборудования при срезании анкеров очистным комбайном во время посадки кровли.

Быстрее, безопаснее, прочнее

Пробные испытания с новой смолой начались в 2016 году, а в 2019 году стартовал коммерческий выпуск серии смол MasterRoc RBA 38X. Сегодня эта двухкомпонентная смола используется на нескольких крупных шахтах с твердыми породами. В одних случаях она вводится с помощью имеющегося оборудования, к которому были добавлены насосы, а в других это осуществляется специально спроектированной установкой. Как заявила одна шахта, где работают три новых машины со встроенными насосами для подачи смолы, время строительства шахты сократится на 4 месяца, что позволит начать добычу раньше.

Залогом ускорения рабочего цикла при проходке горных выработок с использованием двухкомпонентной смолы являются два фактора. Во-первых, установка и фиксация анкеров в слабых породах занимают намного меньше времени и не требуют очистки или перебуривания шпуров. Во-вторых, анкеры могут устанавливаться одновременно с проходкой следующего участка выработки, а не после нее, как это происходит при использовании картриджей с полиэфирной смолой.



Рис. 3. Двухкомпонентные смолы серии MasterRoc RBA 38X обладают тиксотропными свойствами и могут использоваться для установки анкеров в кровле.

Рис. 4. Высокая проникающая способность смолы MasterRoc RBA 380 из серии MasterRox RBA 38X обеспечивает заполнение трещин и эффективное упрочнение слабых пород.

Эта текучая смола с тиксотропными свойствами уже сейчас демонстрирует свою эффективность при проходке выработок в твердых породах. Однако в угольных шахтах, где породы по определению менее консолидированы, она может дать намного больший эффект.

Цель внедрения этой новой системы в угольных шахтах заключается в сокращении временного разрыва между работой очистного и проходческого оборудования, которое применялось в подготовительных операциях при вскрытии пласта. Последние 10–15 лет сопровождались значительными улучшениями в очистном оборудовании и автоматизации процессов для выемки лавами и подземной транспортировки угля, чего нельзя сказать о подготовительном оборудовании для откаточных штреков. Суть в том, что проходка этих штреков часто становится «узким местом» для всего процесса добычи угля.

По мере углубления шахт темп проходки горных выработок с использованием стандартной технологии анкерного крепления снижается. Чем больше глубина, тем выше напряжения в горной породе, что осложняет установку анкеров и повышает вероятность разрушения некачественно установленных анкеров.

Если диаметр шпура заметно больше диаметра картриджа, анкер даже может сдвинуться по одной стороне картриджа, что приведет к неполному смешиванию смолы или неспособности анкера вообще пройти через пластмассовый картридж.

Слабые породы кроют в себе еще больше потенциальных проблем. Это не только возможное чрезмерное забуривание шпура, но и обвал материала в нем, из-за которого вставить картридж в шпур до конца не получится. Если шпур не поддается очистке, он перебуривается и промывается. Этот процесс занимает много времени и не всегда успешен. При неудачном перебуривании необходимо пробурить новые шпуры, что сопряжено с высоким риском повторения такой же проблемы. Очевидно, это сильно замедляет рабочий цикл и подготовительные работы.

Даже вроде бы качественная установка анкеров не означает отсутствия проблем: они могут проявиться дни, недели, месяцы и даже годы спустя. Если анкер не был полностью охвачен смолой, то смещение горной массы по мере выработки угольных залежей создает на нем неравномерную нагрузку. Это может стать причиной разрушения анкера, приводя к повышенной опасности и необходимости в дорогостоящем ремонте. Такое разрушение может повлечь за собой не только человеческие жертвы, но и огромные капитальные расходы: ремонт выработки в 5 раз дороже ее строительства с нуля.

Коррозионное повреждение анкеров является широко распространенной проблемой, решение которой стало целью нескольких исследовательских проектов в Австралии и Китае. Неравномерное охватывание смолой способствует контакту агрессивных подземных вод с открытыми частями анкера, что приводит к коррозии и, возможно, разрушению.​

Перенос технологии

Компания Master Builders Solutions начала разработку своей технологии двухкомпонентной смолы около 5 лет назад, отреагировав на жалобы заказчиков на указанные выше проблемы с картриджами с полиэфирной смолой. Цель разработки серии смол MasterRoc RBA 38X заключалась в создании быстросхватывающейся смолы для быстрого распределения нагрузки между ней, анкером и породой. Эта смола также должна иметь тиксотропные свойства, чтобы исключить ее вытекание при установке анкеров в кровле.

Одной из сложнейших задач, стоявших перед химиками компании, было получение спектра смол с разными временами схватывания (для разных температур и анкеров разной длины), но при этом с одинаковыми конечными свойствами. В настоящее время имеются три версии с временем схватывания от 30 с до 4,5 мин. Четвертая версия с бóльшим временем схватывания еще находится в разработке.

Важной задачей было достижение одинаковых свойств этими смолами независимо от температуры их подачи или хранения. Одно из ограничений для картриджей с полиэфирной смолой связано с чувствительностью к воздействию тепла: их хранение или перевозка при температуре свыше 25 ºC приводит к сокращению срока годности. Возможные последствия использования таких некондиционных картриджей были рассмотрены выше.

Время установки с использованием двухкомпонентной смолы (с самозабуривающимися анкерами) и картриджей с полиэфирной смолой в твердой породе примерно одинаковое, однако для слабых пород оно заметно отличается. Установка с картриджами может занимать 10–15 минут, тогда как с двухкомпонентной смолой – 2,5–3 минуты.

Сочетание двухкомпонентной смолы с самозабуривающимися анкерами превращает анкерное крепление в полуавтоматический процесс. Это также повышает безопасность, поскольку оператору не нужно приближаться к забою. Постоянное совершенствование программного обеспечения и систем управления производителями оборудования в итоге может сделать эту систему полностью автоматической.

Двухкомпонентные смолы стоят дороже, но не значительно. Использование двухкомпонентных смол обеспечивает устойчивый производственный темп, поэтому некоторые шахты, где проходка ведется в твердых породах, сочли более эффективным с экономической точки зрения использовать двухкомпонентные смолы по всему процессу (при любом качестве породы), а не поочередно применять две разные системы.

По словам одного оператора, при проходке одной из выработок с использованием обоих методов бригады буквально боролись за смены, в которых нужно было работать с двухкомпонентной смолой, а не с картриджами с полиэфирной смолой. Ведь первая намного проще и безопасней в применении.

Двухкомпонентная смола также очень эффективна с точки зрения контроля качества: процесс ее ввода сам по себе обеспечивает полное охватывание анкера, поскольку смола заполняет шпур со стороны его дна. Как только смола выходит из открытого конца шпура, оператор получает визуальное подтверждение его заполнения.

Помимо обеспечения контакта анкера со смолой (и тем самым – с породой), двухкомпонентная смола характеризуется еще одним структурным преимуществом: она дополнительно улучшает качество самой породы при установке анкерной крепи. Это достигается за счет проникновения смолы в трещины в породе с ее последующей консолидацией и эффективным увеличением плотности и прочности. Смолы MasterRoc RBA 38X обладают высокой проникающей способностью: они могут заполнять трещины шириной всего 0,14 мм.

Также следует отметить, что эта смола не вступает в реакцию с водой, пока находится в жидкой форме. Вода никак не влияет на набор прочности или конечные свойства смолы в отличие, например, от полиуретанов.

Угольное будущее

Смола MasterRoc RBA 380 из серии MasterRoc RBA 38X испытывалась в соответствии с требованиями Региональной горной инспекции Германии Bezirksregierung Arnsberg (бывшая LOBA) и признана безопасной для использования в угольных шахтах, но ее применение в них пока ограничивается стабилизацией отдельных небольших участков и еще не распространилось на полуавтоматический процесс установки анкерной крепи при проходке горных выработок.

На следующем этапе компания планирует начать совместную с производителем проходческих комбайнов работу по созданию специальной машины со встроенными насосами для подачи двухкомпонентной смолы. В рамках этого проекта наши инженеры предоставят исходные данные и предложения по технологии насосов, наиболее оптимальной для угольных шахт с учетом характерных для них рисков и ограничений.

Подводя итог, тиксотропные двухкомпонентные смолы обладают рядом преимуществ и повышают уровень безопасности, ускоряют проходку откаточных штреков, позволяют быстрее окупить инвестиции и способствуют снижению затрат на обслуживание и ремонт.

Укрепление скальных пород с применением полимерных смол

Wolfgang Aldrian, Uwe Wyink, Christoph Herrmann

Крепление скальных пород анкерами применяется при проходке шахт и тоннелей уже более ста лет. Понимание механизма действия и поведения анкеров привело к тому, что порядок и схема их установки были закреплены в общепринятых практиках всех видов подземных работ.

Классические анкеры, а также преднатянутые анкеры ограничивают сдвигающие нагрузки в породах кровли. Сами анкеры при этом работают на растяжение, и это усилие скрепляет скальную породу в единый массив.

Инъекции применяются при подземных работах в основном для того, чтобы остановить поступление воды в выработку, и реже для систематического укрепления скальных пород. Закачанный цементный раствор заполняет трещины и полости скального массива и увеличивает его сопротивление сдвигу в пределах обработанного участка.

Применение для крепления анкеров тиксотропных водостойких быстросхватывающихся смол позволяет объединить герметизирующий эффект инъекций с укреплением породы и увеличением ее сопротивления сдвигающим нагрузкам, которое обеспечивают анкеры. Инъектирование точно дозированного объема под регулируемым давлением позволяет укрепить скальный массив и значительно улучшить его механические свойства.

Для того чтобы повысить эффективность крепи и, как отмечено выше, объединить положительные эффекты инъекций и крепления анкерами, были разработаны новые типы смол для крепления анкеров. Данная работа рассматривает идеи, лежащие в основе этой концепции, а также результаты проведенных на эту тему исследований.

1. Введение

Методы крепления скальных пород при проходке шахт и тоннелей со временем развиваются и изменяются. В настоящее время чаще всего для этого применяются торкрет-бетон и/или анкерное крепление.

Различные виды торкрет-бетона используются в качестве стандартной крепи при подземных работах начиная с 1950-х годов. Технология мокрого торкретирования была разработана в конце 1970-х годов. Крепление породы с помощью анкеров при проходке как шахт, так и тоннелей появилось даже раньше и применяется более системно.

В тоннелестроении Северной Европы, с учетом геологии, которая отличается преобладанием твердых скальных грунтов, был выработан систематический подход к креплению выработок с помощью цементации до начала выемки грунта [1]. Этот метод снижает водоприток и увеличивает стабильность массива, что потенциально позволяет снизить требования к крепи во время проходки.

Анкеры при проходке чаще всего цементируются. В горнодобывающей промышленности для фиксации анкеров используются несколько различных методов. Преимущества крепления пород инъектированием и анкерами можно объединить, применив альтернативный инъекционный состав, например маловязкую смолу. Этот вопрос будет рассмотрен ниже с акцентом на проходку скальных пород.

2. Теоретический подход

2.1. История крепления скальных пород анкерами

Впервые в горнодобывающей промышленности для крепления скальных пород стальные анкеры были применены в 19-м веке в США. Первая документация на систематическое использование анкеров относится к 1920 году (свинцовая шахта «Сейнт-Джозеф», США) [2]. При проходке тоннелей их впервые применили в США и в Австралии в 1940-е годы [2].

Тогда анкеры фиксировались только на дне шпура механическим якорем, а кольцевой зазор между породой и анкером оставался незаполненным. Для такой фиксации порода должна иметь достаточную прочность. В некоторых случаях болты преднатягивались, однако в основном нагрузка на них возникала в результате оседания массива. При такой установке анкеры нередко вырывало [3], после чего они теряли свои несущие свойства, что могло привести к обвалу.

2.2. Цементация анкеров

Цементировать анкеры впервые начали в Норвегии в 1930-е годы, где в выработке Сторе-Норфорс они были залиты быстротвердеющим цементом (такие анкеры затем были названы SN-анкерами).

Цементный раствор закачивался в шпур перед тем, как в него вставлялся стальной анкер.

Из-за этого раствор в основном наполнял кольцевой зазор и практически не попадал в трещины, которые пересекал шпур. Так как кольцевой зазор был полностью заполнен раствором, нагрузка со стали передавалась на окружающую породу по всей длине анкера, что повышало прочность такой конструкции на сдвиг по сравнению с анкером, зафиксированным только якорем на дне шпура. Данные анкеры воспринимают нагрузку только после деформации (сдвижения породы). Отсутствие деформации значит, что анкер не нагружен.

При проходке тоннелей и шахт в скальных породах сдвижение, как правило, стремятся свести к минимуму, в то время как в мягких осадочных породах метод NATM (новый австралийский метод проходки туннелей) допускает некоторое сдвижение, чтобы найти оптимальное место для крепления (кривая Феннера — Пахера).

2.3. Инъектирование

Метод систематической цементации до выемки грунта был разработан в Скандинавских странах. Этот метод позволяет значительно снизить водоприток в тоннель. Кроме того, заполнение трещин породы цементным раствором позволяло улучшить ее механические свойства и повысить прочность породы на сдвиг.

Раствор закачивается в массив до начала выемки грунта с помощью создания экрана по периметру тоннеля. Все шпуры бурятся и цементируются из забоя, как правило, на глубину более 20 м. Следующая операция бурения и цементации повторяется после нескольких отпалок, когда до конца зацементированного участка остается несколько метров [1]. Для закачки используется цементный раствор, тонкость помола в котором зависит от конкретных требований.

Метод позволяет уменьшить проникновение воды и увеличить прочность пород. Это, в свою очередь, позволяет снизить требования к обделке из торкрет-бетона и к количеству анкеров. Проходка после цементации, как правило, отличается незначительными деформациями. Для крепления стенок тоннеля достаточно зацементированных анкеров и тонкого слоя торкрет-бетона. Решение о том, какую крепь использовать, часто основывается на Q-системе [4], которая учитывает размер трещин и прочность породы на сдвиг вдоль плоскостей разрыва, а также нагрузку на породу.

Рис. 1. Клиновая крепь [6]

Закачка химических составов — широко применяемый в подземном строительстве метод. В основном его используют для герметизации неожиданных протечек полиуретановыми смолами, а также для ремонта бетонных конструкций акриловыми составами. Применение полиуретанов для системного улучшения механических свойств породы берет свое начало в угольной промышленности [5]. В последнее время полиуретаны в качестве связующего и укрепляющего агента вытесняются силикатами полимочевины, которые демонстрируют такие преимущества, как водостойкость, быстрый набор прочности и постоянство свойств затвердевшего полимера, даже в подземных условиях при повышенной температуре (благодаря отсутствию температуры стеклования).

2.4. Сочетание: теоретические соображения

То, как работает анкерное крепление, описано во множестве пуб-ликаций. В этой работе используются определения из работы «Укрепление скальных пород анкерами» [6]. Описываются подвесная крепь, закладка балок и клиновая крепь. На рис. 1 ясно видно, что используемые анкеры зафиксированы в скальной породе и работают на растяжение и на сдвиг, тем самым защищая трещины от раскрытия.

Именно с таких «необработанных» трещин мы и начнем наши рассуждения. Что, если бы эти трещины были зацементированы, а в идеале — склеены? Увеличило бы это прочность скальной породы и позволило бы снизить требования к необходимой крепи — длине и частоте установки анкеров, толщине слоя торкрет-бетона или прочности другой крепи?

Как было сказано выше, в угледобывающей промышленности хорошо известны закачиваемые смолы, которые могут выполнять роль связующего. Однако при проходке шахт и тоннелей в скальных породах этот метод применяется редко. Цементирование — дополнительный этап работ, для которого требуется соответствующее оборудование и, безусловно, некоторое количество дополнительного времени.

Но что, если объединить крепление породы анкерами и цементирование? Причем цементирование не стандартным раствором, который может и будет воспринимать только нагрузки на сдвиг, а полимерной смолой, являющейся действительно хорошим связующим.

Для этого в качестве материала для цементирования необходим легкоперекачиваемый, подвижный и водостойкий клей. Он же должен фиксировать анкеры, поэтому должен быстро набирать прочность, иметь достаточно высокую и постоянную окончательную прочность. В обоих случаях преимущество имеют тиксотропные составы.

Так как практическое применение данного метода еще не изу-чалось в полном объеме, мы можем воспользоваться двумя отдельными примерами применения полимерных смол — для цементирования и для закладки и фиксации анкеров.

3. Закачка смолы для ремонта поврежденной обделки из торкрет-бетона, тоннель Земмеринг, Австрия

В 27-километровый строящийся железнодорожный тоннель Земмеринг в Австрии доступ осуществляется через промежуточные тоннели и стволы. На участке SBT 2.1 пройден ствол глубиной 420 м. В основании ствола устроена большая камера для запуска тоннелепроходческого комплекса, которая позже будет служить местом для аварийной остановки поездов (рис. 2). Основная крепь в камере состоит из торкрет-бетона и анкеров. Так как в этом месте предполагались большие деформации пород, в бетонной обделке были предусмотрены деформационные швы.

Рис. 2. Камера в основании ствола, Фрошнитцграбен, Австрия

По мере выемки грунта в камере были замечены непрекращающиеся деформации пород и трещины в бетонной обделке (рис. 3) [7]. Для их устранения принимались такие меры, как ремонт трещин и установка дополнительных анкеров. Однако это не остановило деформации (см. рис. 7), и в бетонной обделке снова появились трещины (рис. 4 вверху). Для ремонта обделки из торкрет-бетона было решено использовать инъектирование полимерными составами.

Рис. 3. Поврежденная бетонная облицовка

Как было упомянуто ранее, чтобы успешно скрепить друг с другом бетон и скальную породу, связующее должно обладать определенными свойствами. Материал не должен пениться или реагировать под воздействием влаги, должен обладать адгезией к влажным поверхностям и достаточной подвижностью, для того чтобы растекаться как можно дальше под небольшим давлением, иметь в идеале тиксотропные свойства, чтобы избежать излишней утечки материала из трещин, сравнительно быстро набирать достаточную прочность, в идеале быть не слишком хрупким и немного пластичным. Всеми этими свойствами обладают силикаты полимочевины.

Рис. 4. Бетонный керн после высверливания, выбуривания и сборки (вверху) и керн после цементирования инъектирования (желтоватый — цвет закачанной смолы)

Предложенный силикат полимочевины был проверен на месте, после чего с его помощью были заделаны трещины (MasterRocMP 368 Thix). Взятые в отремонтированных местах керны явно показывают, как закачанная смола проникла в трещины бетона и скальной породы (рис. 4 и 6). Можно увидеть, что тиксотропный состав, применявшийся на поздней стадии процесса, имеет преимущество, так как в меньшей степени вытекает из трещин в бетоне после окончания закачки (рис. 5).

Рис. 5. Бурение и закачка смолы

Для проверки качества сцепления бетонной обделки с породой и определения глубины проникновения смолы в скальную породу из стен выбуривались керны (см. рис. 6). Они показали, что смола заполнила трещины в бетоне, а также некоторые из трещин в скальной породе, надежно связав их друг с другом.

Рис. 6. Поверхность контакта облицовки из торкрет-бетона и скальной породы, закачанная смола (желтоватая) заполнила даже самые узкие трещины в скале

Но остался один вопрос. Помогло ли это полностью остановить деформации пород вокруг камеры, что и являлось целью операции? До инъектирования породы сдвигались в среднем на 0,5 мм/сут [8]. Как видно из приложенного графика, сдвижение прекратилось, т. е. основная цель была достигнута (график зависимости величины сдвижения от времени на рис. 7). Однако читатель должен иметь в виду, что в ходе наблюдения место выемки грунта постепенно удалялось от контролируемой секции, что также могло внести свой вклад в снижение скорости деформаций.

Рис. 7. График зависимости сдвижения породы от времени, голубая линия отмечает начало операции цементирования [8]

Качество смолы и ее механические свойства были достаточно высокими (прочность на сжатие — более 30 МПа), а ее применение было хорошо спланировано и выполнено. Ремонт был проведен более года назад, поэтому его можно считать успешным.

Полимерный состав был испытан перед применением. Чтобы определить возможные ограничения, связанные с местом и условиями инъектирования, особое внимание уделялось проникающим свойствам смолы (рис. 8). Первый тестовый вариант такой смолы уже продемонстрировал свои проникающие способности, затекая в трещины шириной от 0,24 мм. Окончательные результаты испытаний показывают, что при 30 °C смола может затекать в трещины шириной от 0,14 мм [9]. По результатам возможно обоснованно предположить, что при типичной температуре скальной породы состав будет затекать в трещины шириной не менее 0,5 мм.

Рис. 8. Испытательная установка: стенд для определения проникающих свойств в лаборатории DMT [9]

В качестве вывода можно заявить, что системное применение закачиваемых смол позволяет ремонтировать трещины в облицовке из торкрет-бетона.

Рис. 9. Испытания анкеров в лаборатории DMT в Германии, анкеры уже зацементированы в бетоне

4. Силикаты полимочевины для крепления анкеров: важные факторы и испытания на месте

4.1. Важные факторы при установке и инъектировании анкеров

Цементным растворам, которые зачастую применяются для цементации анкеров, нужно несколько часов для схватывания. Так как при  работах под землей установка анкеров зачастую определяет скорость всей работы, были разработаны быстротвердеющие альтернативы цементным растворам.

Широко используются картриджи со смолой, зачастую полиэфирной. Они вставляются в шпуры, затем активируются и перемешиваются, вставляя и вращая на месте анкер.

Данный метод отличается серьезными недостатками. Так, возможно разрушение стенок шпуров до того, как в них будет вставлен анкер, неполное смешение смолы и недостаточность ее объема, которого из-за увеличения объема шпура не хватает, чтобы полностью заполнить полости вокруг анкера. Это может привести к обнажению отдельных участков анкера, в результате чего они будут подвергаться воздействию факторов среды — грунтовых вод, что может привести к ускоренной коррозии. Однако будем считать, что операция выполнена должным образом.

Так как объем картриджа постоянный, а вставленный анкер оказывает давление, достаточное только для того, чтобы полностью заполнить кольцевой зазор, раствор практически не проникает в окружающие шпур трещины. Кроме того, как было упомянуто ранее, объем раствора ограничен, поэтому он практически не пропитывает объем породы вблизи анкерного болта, из-за чего механические свойства породы вокруг шпура не улучшаются. А повышенная вязкость раствора не позволяет ему проникать в особо узкие трещины.

Чтобы исключить эти недостатки, в шпуры следует закачивать маловязкую смолу, что позволит определить ее объем и давление закачки в зависимости от условий на месте.

При закачке материала в шпур или в кольцевой зазор, в зависимости от типа анкера, объем и давление закачки устанавливались такими, чтобы полностью заполнить зазоры и полости вокруг анкерного болта. Полнота заполнения контролировалась визуально. Это гарантирует надлежащую защиту стального анкера от коррозии, хорошую передачу нагрузки по всей длине анкера и при необходимости лучшее сопротивление сдвигающим нагрузкам.

4.2. Силикат полимочевины

Для инъектирования был выбран силикат полимочевины, поскольку он, как было упомянуто выше, обладает всеми необходимыми для этого свойствами. Однако в данном случае следует уделять особое внимание быстрому твердению, хорошему набору прочности и сохранению стабильности свойств с течением времени.

Так как анкеры устанавливались также в кровлю, тиксотропность состава позволила снизить перерасход и увеличить эффективность работы. Вязкость тиксотропных составов зависит от нагрузки и продолжительности ее воздействия. Некоторые жидкости и гели, имеющие высокую вязкость в статических условиях, делаются подвижными (их вязкость снижается) по мере встряхивания, перемешивания или приложения другой нагрузки (вязкость зависит от времени) [10].

Рис. 10. Данные испытания анкера в лаборатории DMT, разорванный стальной стержень и цикл нагрузки

Просто добавить в смолу загуститель поможет только частично, так как материал с повышенной вязкостью будет плохо проникать в трещины окружающей скальной породы, а также потребует значительно более высокого давления закачки при закладке длинных анкеров.

4.3. Испытания эксплуатационных свойств

Тиксотропная смола была испытана в лаборатории DMT в Германии [11, 12]. Тесты проводились согласно процедуре DIN 21521-2 «Испытания анкеров» [13]. Бетон заливался и твердел в стальных трубах. Шпуры выполнялись на этапе формовки. Перед закладкой анкеров поверхность шпуров смачивалась водой, после чего в них закладывались анкеры и заливался инъекционный состав (рис. 9). Смола схватывалась так быстро, что проводимое всего через несколько минут испытание на  вырывание анкера (глубина установки анкера составляла всего 600 мм) приводило к его разрушению, независимо от того, был он полым или сплошным (рис. 10).

Кроме того, проводились те же самые испытания на проникающую способность, которые были описаны выше для закачиваемой смолы. Смола, применявшаяся при закладке анкерных болтов, продемонстрировала сравнимые проникающие свойства, что было отражено в другом отчете DMT [14]. Это неудивительно, так как обе смолы имеют схожий состав и идеи их использования близки. Все испытания явно указывают на то, что силикат полимочевины (семейство составов MasterRocRBA 380) подходит для установки анкеров.

5. Силикаты полимочевины для крепления пород анкерами: испытания на месте

После успешных тестов в лаборатории были проведены испытания в шахте, пройденной в скальных породах. При проходке шахт для установки забуриваемых анкеров (SDA длиной до 6 м) и тросовых анкеров длиной до 12 м широко применяются тиксотропные смолы.

5.1. Испытание анкеров в Швеции

Испытания проводились в тестовой шахте AtlasCopco/Epiroc в Нака, Швеция (рис. 11). Основной целью был поиск доказательств пригодности смолы для повседневной эксплуатации.

Рис. 11. Испытание анкерных болтов в тестовой шахте Нака в Швеции

Компания Epiroc разработала новое поколение механизированных установок для установки анкеров, которые позволяют использовать полимерные заливочные составы. Совместная работа с компанией BASF позволила приспособить порядок работы, насадку, через которую осуществляется закачка состава, а также свойства смолы для непрерывной работы, так как целью была разработка полностью автоматизированной системы установки анкеров. Для этого смола должна схватываться очень быстро, немедленно после смешивания и закачки, иметь тиксотропные свойства для предотвращения утечки и перерасхода материала.

Оборудование было испытано при установке анкеров длиной 2,4 м. Все анкеры были успешно установлены.

5.2. Испытания по закладке анкерных болтов на шахте в Азиатско-Тихоокеанском регионе

Дополнительно широкомасштабные испытания по установке анкеров проведены на двух шахтах в Азиатско-Тихоокеанском регионе. Их целью стало подтверждение результатов первоначальных испытаний в условиях, более приближенных к реальным, например при высокой влажности и повышенной температуре. На рис. 12 приведены подробности испытаний, проведенных с забуривающимися анкерами и с длинными тросовыми анкерами.

Рис. 11. Испытание анкерных болтов в тестовой шахте Нака в Швеции

Основное внимание уделялось натяжению анкеров как можно быстрее после установки. Полимерный раствор позволил делать это через несколько минут после установки, в то время как при использовании цементного раствора период составляет порядка 12 часов. Остальные геотехнические аспекты не рассматривались. Резюме: оба типа анкеров были успешно установлены и испытаны в условиях места проведения работ.

6. Обсуждение результатов и дальнейшее развитие метода

Все описанные выше испытания по установке анкеров были успешными, а их результаты специалисты проанализировали и обсудили на месте.

Однако в ходе испытаний эффективность оценивалась только исходя из параметров самой процедуры, в основном основываясь на времени, сэкономленном за счет быстрого набора прочности полимерным составом, а также на надежности процедуры закладки. Дополнительные преимущества от проникновения смолы в тонкие щели вокруг шпуров рассматривались как второстепенные.

Эта дополнительная смола, которая до некоторой степени улучшает механические свойства окружающей породы, должна послужить отправной точкой дальнейшего анализа. Основной вопрос следующий: «Как наилучшим образом воспользоваться связующими свойствами смолы, применяющейся при установке анкеров, которая позволяет до некоторой степени улучшить механические свойства скальной породы? Не следует ли рассмотреть этот вопрос до установки анкеров, чтобы пересмотреть параметры предложенной крепи?» Идея, которая лежит в основе данного подхода, проиллюстрирована на рис. 13.

Рис. 13. Проникновение смолы, применяемой при закладке анкерных болтов, в пересекающие трещины

Подобранные объем и давление закачки при установке анкеров и тот факт, что шпур на некоторое время оказывается механически закрытым, позволяют значительному объему смолы проникнуть в трещины, окружающие анкер, и улучшить механические свойства породы. Это потенциально может позволить размещать анкеры дальше друг от друга и/или снизить требования к дополнительной крепи, такой как сетка или торкрет-бетон.

При этом следует принимать во внимание некоторые основные геотехнологические соображения. Прочность скальной породы зависит в основном от напряженности горного массива. От нее также зависят требования к крепи и величина деформаций пород внутрь выработки. В любом случае увеличение сопротивления трещин сдвигающим нагрузкам улучшает ситуацию в общем. Анкеры, пересекающие трещины, играют роль арматуры, работающей на сдвиг, а полностью зацементированные шпуры только повышают их прочность в этом отношении.

Любой закачиваемый материал, имеющий достаточную механическую прочность, даже если он всего лишь заполняет полости, оказывает положительное влияние и ограничивает взаимные подвижки. Прочный закачиваемый материал, демонстрирующий адгезию к породе, такой как силикат полимочевины, значительно превосходит по своим характеристикам любой материал, не обладающий связывающими свойствами.

Кроме того, если материал обладает определенной пластичностью, то его связывающие свойства продолжают вносить свой вклад в устойчивость даже после некоторого сдвижения скальных пород, когда цементация может уже потерять часть своих свойств. В случае породы с высокой трещиноватостью преимущества использования полимерных инъекций проявляются ярче, независимо от того, применяется ли состав для установки анкеров.

Списоклитературы

1.      BASF: Pre-Excavation Grouting in Tunneling. BASF Construction Chemicals Europe, 4th Edition. 2011.

2.      N.N.: Rock Bolt. https://en.wikipedia.org/wiki/Rock_bolt [online on 14. 11.2018].

3.      Hoek, E., Wood, D. F.: Support in Underground Hardrock Mines. Underground Support Systems, Special Volume 35 (1987), p. 1–6. Montreal: Canadian Institute of Mining and Metallurgy, 1987.

4.      N. N.: Q-System. https://en.wikipedia.org/wiki/Q-system [online on 15.11.2018].

5.      Junker, M. et al.: Strata control in in-seam roadways, VGE Verlag GmbH, 2009, S. 547–576.

6.      Konietzky, H., Frühwirt, T.: Rock Bolting. In Konietzky (ed.): Introduction into Geomechanics. Geotechnical Institute, TU Bergakademie Freiberg. Updated 3. September 2018.

7.      Poisel, A., Weigl, J., Schachinger, T., Vanek, R., Nipitsch, G.: (2017). Semmering base tunnel — excavation of the emergency station in complex ground conditions. Geomechanics and Tunnelling, Volume 10 (2017), No. 5, pp. 458–466.

8.      Poisel, A.: Internal document Semmering base tunnel, GTU, SBT 2.1 (2017).

9.      DMT: Test Report U2784-2 BA-MCE-G, DMT GmbH & Co.KG, Test Laboratory for Rock Mechanics, 2018.

10.    N. N.: Thixotropy. https://en.wikipedia.org/wiki/Thixotro- py [online on 21.11.2018].

11.    DMT: Test Reports U2746 and 2777, BA-MCE-G, DMT GmbH & Co.KG, Test Laboratory for Rock Mechanics, 2017 and 2018.

12.    DMT: Test Report U2694 BA-MCE-G, DMT GmbH & Co.KG, Test Laboratory for Rock Mechanics, 2016.

13.    DIN 21521-2 DE: Gebirgsankerfür den Bergbau und den Tunnelbau; Allgemeine AnforderungenfürGebirgsankeraus Stahl; Prüfungen, Prüfverfahren, Berlin, Beuth Verlag GmbH, 1993.

14.    DMT: Test Report U2784-3 BA-MCE-G, DMT GmbH & Co.KG, Test Laboratory for Rock Mechanics, 2018.

Предвзятость привязки – Лаборатория принятия решений

Почему это происходит

Предвзятость привязки — один из самых устойчивых эффектов в психологии. Многие исследования подтвердили его влияние и показали, что мы часто можем привязываться к ценностям, которые даже не имеют отношения к поставленной задаче. Например, в одном исследовании людей спрашивали о двух последних цифрах их номера социального страхования. Затем им показали ряд различных товаров, в том числе такие вещи, как компьютерное оборудование, бутылки вина и коробки шоколада. По каждому пункту участники указывали, готовы ли они заплатить сумму денег, образованную их двумя цифрами. Например, если чей-то номер оканчивался на 34, они говорили, будут ли они платить 34 доллара за каждый предмет. После этого исследователи спросили, какую максимальную сумму готовы заплатить участники.

Несмотря на то, что чей-то номер социального страхования представляет собой не что иное, как случайный ряд цифр, эти числа повлияли на принятие решения. Люди, число цифр которых было выше, были готовы платить значительно больше за те же продукты по сравнению с теми, у кого число было меньше.9 Предвзятость привязки также сохраняется, когда якоря получаются путем бросания игральных костей или вращения колеса, а также когда исследователи напоминают людям что якорь не имеет значения. ⁴

Учитывая его повсеместное распространение, якорение глубоко укоренилось в человеческом познании. Его причины все еще обсуждаются, но самые последние данные свидетельствуют о том, что это происходит по разным причинам в зависимости от того, откуда поступает информация о привязке. Мы можем привязываться ко всем видам ценностей или фрагментов информации, независимо от того, придумали ли мы их сами или нам их предоставили, ⁴ но видимо по другим причинам.

Когда мы сами придумываем якоря: гипотеза «якоря и корректировки»

Первоначальное объяснение предвзятости привязки исходит от Амоса Тверски и Дэниела Канемана, двух наиболее влиятельных фигур в поведенческой экономике. В статье 1974 года под названием «Суждение в условиях неопределенности: эвристика и предубеждения» Тверски и Канеман предположили, что, когда люди пытаются делать оценки или прогнозы, они начинают с некоторого начального значения или отправной точки, а затем корректируют ее. Смещение привязки возникает из-за того, что корректировки обычно недостаточно велики, что приводит к неправильным решениям. Это стало известно как гипотеза «якорь и приспособься».

Чтобы подтвердить свою теорию якорения, Тверски и Канеман провели исследование, в ходе которого старшеклассники угадывали ответы на математические уравнения за очень короткий период времени. В течение пяти секунд студентов просили оценить произведение:

8 х 7 х 6 х 5 х 4 х 3 х 2 х 1

Другой группе дали ту же последовательность, но в обратном порядке:

1 х 2 х 3 x 4 x 5 x 6 x 7 x 8

Оценка СМИ для первой задачи была 2250, а медиана для второй — 512. (Правильный ответ — 40320.) Тверски и Канеман утверждали, что эта разница возникла из-за студенты выполняли частичные вычисления в уме, а затем пытались скорректировать эти значения, чтобы получить ответ. Группа, которой была задана нисходящая последовательность, для начала работала с большими числами, поэтому их частичные вычисления привели их к большей начальной точке, к которой они привязались (и наоборот для другой группы). ⁵

Объяснение Тверски и Канемана хорошо работает для объяснения предвзятости якоря в ситуациях, когда люди сами создают якорь. ⁶ Однако в тех случаях, когда привязка обеспечивается каким-либо внешним источником, гипотеза «привязки и корректировки» не так хорошо подтверждается. В таких ситуациях в литературе предпочтение отдается явлению, известному как избирательная доступность.

Гипотеза избирательной доступности

Эта теория опирается на прайминг, еще один распространенный эффект в психологии. Говорят, что когда люди знакомятся с определенной концепцией, она активируется, а это означает, что области мозга, связанные с этой концепцией, остаются активированными на каком-то уровне. Это делает концепцию более доступной и способной влиять на поведение людей без их ведома.

Как и якорение, прайминг — надежное и повсеместное явление, которое играет роль во многих других предубеждениях и эвристиках, и, как оказалось, якорение может быть одним из них. Согласно этой теории, когда нам впервые представляют якорную информацию, первое, что мы делаем, — мысленно проверяем, является ли она правдоподобной ценностью для любого целевого объекта или ситуации, которую мы рассматриваем. Мы делаем это, создавая мысленное представление о цели. Например, если бы я спросил вас, является ли река Миссисипи длиннее или короче 3000 миль, вы могли бы попытаться представить протяженность Соединенных Штатов с севера на юг и использовать это, чтобы попытаться найти ответ. ⁷

По мере того как мы строим нашу ментальную модель и проверяем на ней якорь, мы в конечном итоге активируем другие фрагменты информации, которые согласуются с якорем. В результате вся эта информация используется и с большей вероятностью повлияет на принятие нами решений. Однако, поскольку активированная информация живет в нашей ментальной модели для конкретной концепции, предвзятость привязки должна быть сильнее, когда подготовленная информация применима к поставленной задаче. Итак, после того как вы ответили на мой первый вопрос о Миссисипи, если бы я продолжил, спросив, как ширина река, якорь, который я вам дал (3000 миль), не должен сильно повлиять на ваш ответ, потому что в вашей ментальной модели эта цифра была связана только с длиной.

Чтобы проверить эту идею, Страк и Массвейлер (1997) предложили участникам заполнить анкету. Во-первых, они сделали сравнительное суждение , что означает, что их попросили угадать, было ли некоторое значение целевого объекта выше или ниже, чем якорь. Например, их могли спросить, являются ли Бранденбургские ворота (цель) выше или ниже 150 метров (якорь). После этого они сделали абсолютное суждение о цели, например, попросить угадать высоту Бранденбургских ворот. Однако для некоторых участников абсолютное суждение включало в себя другое измерение, чем сравнительное суждение — например, вопрос о ширине строения, а не о его высоте.

Результаты показали, что эффект привязки был намного сильнее, если размерность объекта была одинаковой для обоих вопросов7, подтверждая теорию избирательной доступности. Однако это не означает, что гипотеза «якоря и корректировки» неверна. Наоборот, это означает, что предвзятость привязки зависит от множества разных механизмов и возникает по разным причинам в зависимости от обстоятельств.

Плохое настроение тяготит нас

Исследование привязки выявило ряд других факторов, влияющих на предвзятость привязки. Одним из них является настроение: данные показывают, что люди в грустном настроении более подвержены якорю, чем люди в хорошем настроении. Этот результат удивителен, потому что обычно эксперименты обнаруживают обратное: хорошее настроение приводит к более предвзятой обработке, тогда как грустное заставляет людей более тщательно все обдумывать. ⁴

Этот вывод имеет смысл в контексте теории выборочной доступности. Если грусть делает людей более тщательными процессорами, это будет означать, что они активируют более согласованную с якорем информацию, что затем усилит предвзятость якоря. ⁸

Как этого избежать

Полностью избежать предвзятости привязки, вероятно, невозможно, учитывая ее повсеместное распространение и силу. Как и все когнитивные искажения, искажение привязки происходит подсознательно, и когда человек не осознает, что что-то происходит, его трудно прервать. Еще больше разочаровывает то, что некоторые стратегии, которые интуитивно кажутся хорошими способами избежать предвзятости, могут не работать с привязкой. Например, обычно рекомендуется не торопиться с принятием решения и тщательно его обдумать, но, как обсуждалось выше, больше размышлений о якоре может на самом деле усилить этот эффект, потому что это приводит к более согласованной с якорем информации. активируется.

Одна из стратегий борьбы с предвзятостью привязки, основанная на фактических данных и довольно простая, состоит в том, чтобы придумать причины, по которым эта привязка не подходит для данной ситуации. В одном исследовании автомобильных экспертов попросили оценить, была ли цена перепродажи определенного автомобиля (якоря) слишком высокой или слишком низкой, после чего их попросили дать более точную оценку. Однако перед тем, как назвать свою цену, половину экспертов также попросили привести аргументы против якорной цены. Эти участники продемонстрировали более слабый эффект привязки по сравнению с теми, кто не придумал контраргументов. ¹⁰

Рассмотрение альтернативных вариантов всегда полезно для принятия решения. Эта стратегия похожа на стратегию объединения красных команд, которая включает в себя назначение людей, которые будут противостоять и бросать вызов идеям группы. ¹¹ Встраивая шаг в процесс принятия решений, специально посвященный выявлению слабых сторон плана и рассмотрению альтернатив, можно уменьшить влияние якоря.

Пример 1 – Якоря в зале суда

В системе уголовного правосудия прокуроры и адвокаты обычно требуют определенного срока тюремного заключения для осужденных за преступление. В других случаях приговор может быть рекомендован сотрудником службы пробации. С технической точки зрения судья по делу по-прежнему имеет право выносить приговор человеку по своему усмотрению, но исследования показывают, что эти требования могут служить якорями, влияющими на окончательное решение.

В одном исследовании судьям по уголовным делам было предоставлено гипотетическое уголовное дело, в том числе то, что прокурор по этому делу требовал в качестве приговора к тюремному заключению. Для некоторых судей рекомендуемое наказание составляло 2 месяца; для других это было 34 месяца. Во-первых, судьи оценивали, считают ли они требования слишком низкими, слишком высокими или адекватными. После этого они указали, какой срок наказания им бы назначили, если бы они председательствовали в деле.

Как и ожидали исследователи, якорь оказал существенное влияние на продолжительность приговора. В среднем судьи, получившие более высокий уровень привязки, вынесли наказание в виде 28,7 месяцев, в то время как группа, получившая более низкий уровень привязки, получила средний приговор в размере 18,78 месяцев. ¹² Эти результаты показывают, как требования о вынесении приговора могут повлиять на восприятие судьей уголовного дела и серьезно исказить его решение. Даже люди, которых считают экспертами в своих областях, не застрахованы от предвзятости привязки.

Резюме

Что это такое

Якорная предвзятость — это широко распространенное когнитивное искажение, которое заставляет нас слишком сильно полагаться на информацию, полученную нами в начале процесса принятия решений. Поскольку мы используем эту «якорную» информацию в качестве точки отсчета, наше восприятие ситуации может стать искаженным.

Почему это происходит

Существуют две основные теории, лежащие в основе искажения привязки. Первая, гипотеза «привязать и скорректировать», гласит, что, когда мы принимаем решения в условиях неопределенности, мы начинаем с вычисления некоторого начального значения и его корректировки, но наши корректировки обычно недостаточны. Вторая, теория выборочной доступности, говорит, что предвзятость привязки возникает потому, что мы готовы вспомнить и заметить информацию, согласованную с привязкой.

Пример 1 – Якоря в зале суда

В уголовных делах прокуроры часто требуют для обвиняемых определенного срока наказания. Исследования показывают, что эти требования могут стать якорями, которые влияют на принятие решения судьей.

Пример 2. Привязка и размеры порций

Обычная склонность есть больше, когда сталкиваешься с большей порцией, может быть объяснена привязкой. В одном исследовании на оценки участниками того, сколько они съедят, влиял размер закрепляющей порции (большой или маленький), который им было предложено представить ранее.

Как этого избежать

Эффекта привязки трудно (если не невозможно) полностью избежать, но исследования показывают, что его можно уменьшить, если учесть причины, по которым якорь не подходит к ситуации.

Эффект привязки и его влияние на ваши переговоры — PON

PON — Программа переговоров в Гарвардской школе права — https://www.pon.harvard.edu

Эффект привязки — это когнитивное искажение, описывающее распространенную человеческую склонность слишком сильно полагаться на первую предложенную информацию

Автор Персонал PON — 26 ноября 2019 г. / Навыки ведения переговоров

Эффект привязки — это когнитивное искажение, описывающее распространенную человеческую склонность слишком сильно полагаться на первую предложенную информацию («якорь») при принятии решений. Во время принятия решений привязка происходит, когда люди используют первоначальную информацию для вынесения последующих суждений. Как только якорь установлен, другие суждения делаются путем корректировки от этого якоря, и существует уклон в сторону интерпретации другой информации вокруг якоря. Например, начальная цена, предлагаемая за подержанный автомобиль, устанавливает стандарт для остальных переговоров, так что цены ниже начальной цены кажутся более разумными, даже если они все еще выше реальной стоимости автомобиля.

В переговорах часто возникает эффект привязки, но постановка цели может повлиять на конечный результат. В обзоре исследований по постановке целей специалисты по переговорам Дебора Зетик и Элис Стулмахер из Университета ДеПола обнаружили, что, когда переговорщики ставят конкретные, сложные цели, они неизменно превосходят тех, кто ставит более низкие или расплывчатые цели. Возможно, неудивительно, что производительность повышается, когда участники переговоров получают вознаграждение за достижение цели, например бонус в размере 10 000 долларов США за оплату 2 000 часов. Однако даже невознаграждаемая цель, например, пробежать сегодня пять миль, повышает производительность.

Тем не менее, есть несколько потенциальных недостатков постановки амбициозных целей переговоров. Совершенно очевидно, что неспособность достичь своей цели может повлиять на вашу удовлетворенность общим результатом. Хотя исследователи Адам Галински, Виктория Медвек и Томас Массвейлер обнаружили в одном из исследований, что участники переговоров, которые сосредоточились на высоких целях, достигли объективно лучших результатов, чем их коллеги, которые не сосредоточились на высоких целях, участники переговоров, достигшие высоких результатов, были менее удовлетворены своими результатами, чем участники переговоров. их ровесники.

Примечательно, что когда этих успешных участников попросили рассмотреть их цены бронирования (баллы выхода), а затем оценить их результаты, их удовлетворение соответствовало объективным показателям эффективности. Урок? Чтобы максимизировать свой результат, сосредоточьтесь на своей амбициозной цели во время переговоров. После переговоров увеличьте свое удовлетворение (или удовлетворение своего босса), сравнив результат с ценой бронирования.

Когда вы стремитесь к своей цели, ограничивая свою будущую гибкость (например, заранее публично объявляя о своей приверженности низкой покупной цене), вы можете выбрать между тупиком и непривлекательной альтернативой. Стратегии агрессивных обязательств наиболее эффективны, когда они используются с теми, кто склонен идти на большие уступки под давлением, и когда важно завоевать репутацию жесткого человека.

Когда Эд Ренделл стал мэром Филадельфии в 1992 году, городские рабочие были одними из самых высокооплачиваемых муниципальных служащих в стране, а годовой дефицит бюджета города составлял 250 миллионов долларов. Ренделл знал, что профсоюзы могут пойти на уступки, но убедить их в этом будет сложно. Как сообщалось в New York Times, еще до начала переговоров Ренделл публично повторял — почти ежедневно — свое обещание сбалансировать городской бюджет и выдержать забастовку в случае необходимости. Эти заявления позволили ему посвятить себя своей сложной цели. Ренделл предложил профсоюзным работникам контракт, который, среди прочего, замораживал их заработную плату на 33 месяца. Рабочие объявили забастовку, но приняли предложение всего через 16 часов. За следующие четыре года контракт сэкономил городу около 374 миллионов долларов.

И последнее, что беспокоит, это то, что постановка целей может усилить мотивацию нежелательного поведения, такого как обман. Ученые Морис Швейцер, Лиза Ордонез и Бэмби Дума демонстрируют, что, когда люди не достигают своих целей, они с большей вероятностью будут вести себя неэтично, например обманывать, чтобы заявить, что достигли своих целей. Когда вы ставите перед своим отделом продаж сложные задачи, вы можете мотивировать их совершать незаконные продажи так же, как и законные.

Что вы думаете об эффекте привязки? Оставьте нам комментарий.

Связанные навыки ведения переговоров Статья:  Определение переговоров: искусство убеждения? Apple и эффективное обрамление

Пример эффекта привязки — чем поделиться в переговорах

Адаптировано из статьи Мориса Э. Швейцера (профессора Пенсильванского университета) «Стремись к высокому, улучшай результаты переговоров», впервые опубликованной в информационном бюллетене Negotiation .

Первоначально опубликовано в июне 2010 г.

Похожие сообщения

Теги: привязка, эффект привязки, в переговорах, Морис и Швейцер, переговоры, цели переговоров, бюллетень переговоров, навыки ведения переговоров, переговорщики, резервная цена, эффект привязки Гарвардский колледж

Copyright © 2023 Negotiation Daily. Все права защищены.

Якорение: определение в психологии и примеры

Якорение: определение в психологии и примеры Автор Beth Birenbaum, MPH ​ Отзыв Чики Дэвиса, MA, Ph.D. Якорение — это в значительной степени бессознательный процесс, когда мы в значительной степени полагаемся на первую часть информации, которую мы получаем, чтобы делать быстрые выводы. Читайте дальше, чтобы узнать о его сильном влиянии на наше восприятие, поведение и решения. *Эта страница может содержать партнерские ссылки; это означает, что мы зарабатываем на соответствующих покупках продуктов. Вы когда-нибудь покупали что-то, думая, что получили много, но потом осознавали, что на самом деле заплатили слишком много? Или, может быть, вы недооценили себя в переговорах о зарплате? Или осуждаете человека слишком быстро, потому что он напоминает вам кого-то другого или из-за его внешности? Вероятно, это связано с явлением, называемым эффектом якоря, и это случается со всеми нами. Якорение — это хорошо задокументированный когнитивный процесс, происходящий вне нашего сознания (Furnham & Boo, 2011). Якорение влияет на нашу жизнь и поведение каждый день. В этой статье мы объясним, как это работает, опишем его преимущества и недостатки, а также рассмотрим, что мы можем сделать, чтобы уменьшить его воздействие.​ ​Прежде чем читать дальше, если вы терапевт, коуч или предприниматель в области велнеса, обязательно скачайте нашу бесплатную электронную книгу Wellness Business Growth, чтобы получить советы экспертов и бесплатные ресурсы, которые помогут вам развивать свой бизнес в геометрической прогрессии. ​​​​​ Вы терапевт, тренер или предприниматель в области велнеса? Получите нашу бесплатную электронную книгу, чтобы узнать, как Экспоненциально развивать свой оздоровительный бизнес!  ✓   Сэкономьте сотни часов времени   ✓  Зарабатывайте больше долларов быстрее   ​ ✓  Повысьте доверие к себе  ✓   Предоставьте высокоэффективный контент  Что такое якорение в психологии? (Определение) Привязка — это склонность делать быстрые оценки исключительно на основе первой попавшейся информации. Это помогает нам лучше понять окружающие нас вещи, когда мы сталкиваемся с неопределенностью или нехваткой времени (Tversky & Kahneman, 1974). ​ Но мы склонны придавать слишком большое значение этой исходной информации или предыдущему опыту, что приводит к неточному восприятию и ошибкам в принятии решений. Первоначальная информация становится «якорем», и, как следует из названия, нас тянет к ней, и мы склонны придерживаться ее даже после изучения новой информации (APA, 2023) 9. 0005 Примеры анкеровки Привязка к первому впечатлению Пример, с которым мы все знакомы, — оценка других по первому впечатлению. Исследования показывают, что мы можем судить о личности людей за миллисекунды (Willis & Todorov, 2016). Эти быстрые оценки основаны на выражении лица, наших воспоминаниях о других похожих людях и даже на том, как мы видим себя (Willard & Markman, 2017). Эти вещи дают отправную точку и позволяют вам быстро принимать решения о том, как реагировать, когда вы плохо знаете кого-то. К сожалению, мы также склонны основывать будущие суждения о человеке на этом первоначальном, иногда поверхностном впечатлении, которое, в свою очередь, влияет на наше поведение по отношению к нему (Willard & Markman, 2017). Вот пример из моего собственного опыта. Я склонен к застенчивости, поэтому, когда я встречаюсь с кем-то, мою тишину иногда принимают за холодность или отчужденность. Но правда в том, что мне нужно немного времени, чтобы освоиться, особенно в группе. Недавно на корпоративной вечеринке коллега не решился обнять меня на прощание, сказав: «У меня такое впечатление, что ты не обнимашка». Поэтому я улыбнулась и обняла ее. (Надеюсь, она обновила свое впечатление.) Привязка к ценообразованию и продажам Анкеровка широко используется в продажах. Продавцы часто устанавливают цену намного выше, чем они ожидают получить. Таким образом, когда они немного снижаются, покупатель, скорее всего, купит его, даже если цена все еще завышена. Я знаю, что я лох для этого. В дисконтных магазинах одежды я думаю, что получаю «такую ​​сделку!» если бирка показывает, что рекомендуемая розничная цена намного выше той, которую я плачу, даже если эта первоначальная цена вполне может быть произвольной. Другие примеры ситуаций привязки: Переговоры о зарплате Проведение числовых оценок Маркетинг  Вынесение приговора по уголовному делу Медицинский диагноз В этом видео показано несколько приведенных выше примеров привязки и объясняется, как это влияет на наши суждения. Видео: Критическое мышление — Когнитивное искажение: привязка Почему привязка считается эвристикой? Эвристика — это ярлык или «эмпирическое правило», помогающее оценить проблему и быстро и легко сделать выводы. Привязка считается эвристикой, потому что она позволяет быстро оценивать ситуации. В условиях давления или нехватки времени вам, возможно, не придется тратить время на оценку деталей или сбор дополнительной информации, прежде чем ответить. Он позволяет действовать в момент, что необходимо в некоторых обстоятельствах. Это похоже на интуицию. Преимущества и недостатки привязки Преимущества Как упоминалось выше, преимущество привязки заключается в том, что она позволяет быстро принимать решения. Это помогает вам делать разумные оценки и быстрые оценки в сложных ситуациях, когда у вас ограниченная информация или время. Скорее всего, такое подключение имеет эволюционное преимущество. Для наших предков, вероятно, было важно уметь быстро распознавать агрессивное выражение лица. Вероятно, не стоит тратить время на сбор дополнительной информации и тщательное обдумывание того, собирается ли этот человек на самом деле быть агрессивным или у него просто был плохой день. А в сегодняшних условиях, без быстрого способа оценки повседневных ситуаций, мы тратили бы слишком много времени и усилий на обдумывание мелких решений. Некоторые решения могут просто не иметь большого значения, например, что съесть на обед. Представьте себе, что вы тратите время на рассмотрение плюсов и минусов каждого пункта меню и факторов, которые могут на вас повлиять. Вероятно, это нормально основывать свое решение на своем опыте того, что вам нравилось ранее. Еще одним преимуществом является то, что якорение помогает вам быстро оценить, что другие чувствуют в социальных ситуациях. Если кто-то говорит вам, что он только что пережил травматическое событие, такое как смерть любимого человека, или счастливый случай, такой как свадьба, мы можем сделать предположения о том, что он чувствует, основываясь на нашем собственном опыте — наша память служит нам. как якорь в этом случае. Опираясь на это знание, мы можем соответствующим образом корректировать свое поведение. Ловушки Основная ловушка заключается в том, что привязка приводит к неточным выводам или неверным решениям, потому что мы игнорируем или даже не замечаем потенциально важную информацию. Кроме того, это также может привести к самоисполняющимся пророчествам. Мы склонны доверять только той информации, которая поддерживает наше первоначальное суждение, и отбрасывать или обесценивать информацию, которая этого не подтверждает. Нетрудно представить, как это может привести к предвзятым суждениям о других людях или неверным выводам о ситуациях. ​ Маркетологи также используют привязку в своих интересах. Зная, что люди не склонны отклоняться далеко от первоначальной информации, они следят за тем, чтобы первая цена, которую люди увидят, была высокой. Кроме того, привязка — это то, что делает ценообразование на несколько единиц успешным. Например, если есть знак распродажи, показывающий «4 яблока по 5 долларов», мы с большей вероятностью купим 4, даже если мы можем купить их по 1,25 доллара каждое. Мы зациклились на 4. И то же самое происходит, когда мы видим табличку с надписью «ограничение 5 на одного клиента». Это становится суммой, которую вы хотите. Привязка к переговорам Классический пример якорения в переговорах — покупка автомобиля. Продавец автомобилей устанавливает запрашиваемую цену намного выше, чем та, по которой они хотят ее продать, тем самым устанавливая якорь. Поэтому, когда они соглашаются немного снизить цену, покупатель думает, что он заключил сделку, даже если он по-прежнему платит больше, чем стоит машина. Покупатель действует исходя из этого первоначального якоря и склонен видеть сквозь эту точку зрения. Это также происходит при переговорах о зарплате. Вот почему вам, вероятно, будет выгодно первым установить диапазон заработной платы. И просить больше, чем вы ожидаете. Это число, скорее всего, запомнится работодателю, и он будет склонен приспосабливаться к нему. Конечно, это может произойти и в обратном направлении. Их предложение может остаться у вас в памяти, что приведет к недооценке вашей ценности на этой должности.​ Что такое привязка и регулировка? Анкеровка и регулировка — это более подробное описание того, что часто происходит с анкеровкой. Он описывает процесс, в котором вы начинаете с начальной части информации в качестве руководства, а затем корректируете эту начальную точку по мере получения дополнительной информации. Это продолжается до тех пор, пока вы не поверите, что пришли к правдоподобному выводу. ​ Звучит разумно, правда? Тем не менее, исследования показывают, что, хотя это лучше, чем вообще ничего не регулировать, результаты часто остаются неточными, особенно когда время обработки ограничено. Проблема в том, что обычно мы перестаем приспосабливаться слишком рано (Теованович, 2019).). И поскольку мы рассматриваем новую информацию с точки зрения якоря, мы обычно не оцениваем новую информацию объективно. Примеры в здравоохранении Обычно мы имеем представление о шансах заболеть определенным заболеванием, которое часто основывается на семейном анамнезе. Кроме того, недавние достижения в генетическом тестировании некоторых заболеваний способствуют нашему восприятию риска заболевания. Эти факторы могут создать якорь, от которого мы не можем избавиться, даже если получаем другую информацию от поставщика медицинских услуг (Senay & Kaphingst, 2008). Это может быть вредным, потому что недооценка риска может привести к неправильному выбору образа жизни, а переоценка может привести к чрезмерному или необоснованному беспокойству. Исследование предполагает, что эта склонность придерживаться своего якоря может быть уменьшена с помощью «усиленного мышления» (Senay & Kaphingst, 2008). Это мышление медленное, контролируемое и преднамеренное. К сожалению, беспокойство снижает нашу способность к такому критическому мышлению. (Я определенно чувствовал, что моя способность ясно мыслить резко снижается, когда я беспокоюсь.) Однако, когда пациенты имеют более полное и точное представление о своих рисках, беспокойство может быть уменьшено, позволяя разуму спокойно оценивать ситуацию. Это показывает важность эффективного информирования о здоровье. Медицинские работники так же подвержены ошибкам настройки, как и пациенты. Неудивительно, что большинство поставщиков медицинских услуг обычно не ожидают от пациентов того же уровня знаний медицинской терминологии, что и у них. Поэтому они корректируют свой язык, объясняя пациентам риски заболеваний. Однако исследование показало, что часто они не достаточно далеко отходят от своего якоря (своих медицинских знаний), оставляя пациентов оценивать свои риски в соответствии с их собственными субъективными и, возможно, дезинформированными оценками (Senay & Kaphingst, 2008), что опять же подчеркивает важность хорошего общения. Как привязка создает предвзятость? 90–118 Привязка создает предвзятость, потому что мы прыгаем к легкодоступной контрольной точке, чтобы сделать быстрые суждения, а затем продолжаем придавать ей слишком большое значение (Berg & Moss, 2021). И даже перед лицом противоречивой или изменяющейся информации мы склонны придерживаться первоначальной оценки. В одном исследовании, даже когда исследователи сказали участникам исследования игнорировать предоставленную исходную информацию, участники все равно делали суждения, основанные на этом якоре (Berg & Moss, 2021). Это показывает, насколько сильна склонность нашего мозга к якорю. Как ни странно, даже случайная не относящаяся к делу информация может зацепить ваш мозг. В одном исследовании участников попросили назвать две последние цифры их номера социального страхования, а затем спросили, сколько они готовы потратить на разные продукты. Люди, чьи последние две цифры были выше, указывали, что они будут платить больше (Ariely et al., 2006). Просто мысль о номере социального страхования создала якорь. Предвзятость при вынесении приговора в зале суда Даже судьи, обученные быть беспристрастными, подвержены якорю, когда им предъявляют номер перед вынесением приговора. И не просто число, связанное с длиной предложения, а даже случайное число. Если они восприимчивы, то кто нет? Это видео отлично объясняет и даже дает несколько советов о том, как избавиться от предвзятости привязки. Видео: Какой приговор вы бы дали: следите за предвзятостью привязки Как мы можем преодолеть предвзятость привязки? Преодолеть предвзятость привязки может быть трудно, потому что наш мозг настроен на короткие пути. Хотя мы не можем устранить их, мы можем уменьшить их влияние, что приведет к принятию более взвешенных решений и поможет вам избежать неправильных (а иногда и вредных) предположений о других. Вот несколько шагов, которые могут помочь: Первый шаг — осознать якорь. (Это может быть самой сложной частью.) Сделайте шаг назад и подумайте, не слишком ли вы полагаетесь на первое, что узнали, на первое впечатление или на предыдущий опыт. Задержка с принятием решения. Оспорьте свои первоначальные впечатления или выводы. Проводите исследования, будьте открыты для новой информации или выслушивайте противоположные аргументы. Постарайтесь мыслить критически. Помните, что можно отбросить или изменить первоначальные суждения. Мы все склонны к предубеждениям. Признать это и пересмотреть свою оценку — признак вдумчивости и проницательности, а не слабости.​ Статьи, связанные с привязкой Хотите узнать больше? Ознакомьтесь со следующими статьями: Восприятие: определение, примеры и типы Самооценка: определение, объяснение и советы ​Созерцание: определение, примеры и теории​​​​​​​​​​​ Книги, связанные с якорением Если вы хотите продолжать учиться, вот несколько книг, которые могут вас заинтересовать. Влияние предвзятости привязки на поведение на финансовых рынках Слепые зоны между нами: как преодолеть бессознательное когнитивное искажение и построить лучшие отношения Иррациональный разум: как дать отпор скрытым силам, влияющим на принятие нами решений Заключительные мысли об анкеровке Привязка необходима для быстрого принятия решений, когда информация или время ограничены. Однако это часто вводит нас в заблуждение, предрасполагая к блокированию или игнорированию другой жизненно важной информации. Кроме того, это часто приводит к предвзятым оценкам окружающих или нелогичным выводам. Знание того, что мы все подвержены якорению, может помочь нам лучше осознать это и, возможно, побудить нас быть более терпимыми к другим, особенно когда мы сталкиваемся с кем-то, кто придерживается своих взглядов, несмотря на доказательства обратного. Кроме того, если мы лучше осознаем эффекты привязки, мы с меньшей вероятностью будем судить о других только по первому впечатлению. Это может даже улучшить наши отношения и то, как мы себя воспринимаем.​​ Не забудьте взять нашу бесплатную электронную книгу, чтобы узнать, как Экспоненциально развивайте свой оздоровительный бизнес! Ссылки АПА. (2023). Апа Словарь психологии. Американская психологическая ассоциация. Получено 8 февраля 2023 г. с https://dictionary.apa.org/anchoring-bias Ариели Д. , Лёвенштейн Г. и Прелек Д. (2006). «согласованный произвол»: стабильные кривые спроса без стабильных предпочтений. Конструкция предпочтения, 246–270. https://doi.org/10.1017/cbo9780511618031.014  Берг, С. А., и Мосс, Дж. Х. (2021). Привязка и предвзятость суждения: игнорирование в условиях неопределенности. Психологические отчеты, 125 (5), 2688–2708. https://doi.org/10.1177/00332941211016750  Фернхэм, А., и Бу, Х.К. (2011). Обзор литературы об эффекте якоря. Социально-экономический журнал, 40 (1), 35–42. https://doi.org/10.1016/j.socec.2010.10.008 Сенай, И., и Кафингст, К. А. (2008). Предвзятость привязки и адаптации в информировании о риске заболевания. Принятие медицинских решений: международный журнал Общества принятия медицинских решений, 29(2), 193. https://doi.org/10.1177/0272989X08327395 Теованович, П. (2019). Индивидуальные различия в эффекте привязки: свидетельство роли недостаточной адаптации. Европейский журнал психологии, 15 (1), 8-24. https://doi.org/10.5964/ejop.v15i1.1691 Тверски, А., и Канеман, Д. (1974). Суждение в условиях неопределенности: эвристика и предубеждения. Наука, 185 (4157), 1124–1131. https://doi.org/10.1126/science.185.4157.1124 Уиллард, Д. Ф., и Маркман, А. Б. (2017). Привязка к себе и другим во время социальных выводов. Topics in Cognitive Science, 9(3), 819–841. https://doi.org/10.1111/tops.12275  Уиллис, Дж., и Тодоров, А. (2016). Первые впечатления. Психологическая наука. https://doi.org/10.1111/j.1467-9280.2006.01750.х

Вы терапевт, тренер или предприниматель в области велнеса? Получите нашу бесплатную электронную книгу, чтобы узнать, как быстро развивать свой оздоровительный бизнес! Ключевые статьи: Счастье Благосостояние Эмоции Стресс.0249 Пакеты контента: All-Access Pass​ Пакеты контента PLR Курсы PLR​

Что такое смещение привязки? | Определение и примеры

Опубликован в 16 декабря 2022 г. к Кассиани Николопулу. Отредактировано 9 января 2023 г.

Предвзятость привязки описывает склонность людей слишком сильно полагаться на первую часть информации, которую они получают по теме. Независимо от точности этой информации, люди используют ее в качестве точки отсчета или якоря , для вынесения последующих суждений. Из-за этого предвзятость привязки может привести к неправильным решениям в различных контекстах, таких как переговоры о зарплате, медицинские диагнозы и покупки.

Пример: предвзятость привязки Вы рассматриваете возможность покупки подержанного автомобиля и посещаете автосалон. Дилер ходит с вами по кругу, показывая вам все более дорогие автомобили, и вы начинаете беспокоиться, что в конце концов не можете позволить себе машину.

Затем продавец автомобилей проводит вас к задней части стоянки, где вы видите более доступные автомобили. Увидев все дорогие варианты, думаешь, что эти машины кажутся выгодной сделкой. На самом деле цены на все автомобили завышены. Показывая вам в первую очередь все дорогие автомобили, дилер устанавливает якорь, влияющий на ваше восприятие ценности подержанного автомобиля.

Содержание

1. Что такое смещение привязки?
2. Почему происходит смещение привязки?
3. Примеры смещения анкеровки
4. Другие типы когнитивных искажений при принятии решений
5. Другие типы исследовательских искажений
6. Часто задаваемые вопросы

Что такое смещение привязки?

Предвзятость привязки (также известная как эвристика привязки или эффект привязки ) — это тип когнитивной предвзятости, который заставляет людей отдавать предпочтение информации, которую они получили в начале процесса принятия решений. Люди держатся за эту информацию, называемую якорем, как за точку отсчета и не могут правильно скорректировать свои первоначальные впечатления даже после получения дополнительной информации.

После того, как якорь установлен, последующие оценки выполняются путем корректировки от этого якоря, оставаясь в пределах установленного им диапазона. Например, начальная цена, предлагаемая за подержанный автомобиль, устанавливает стандарт для остальных переговоров. Здесь цены ниже начальной цены кажутся хорошей сделкой, даже если они все еще выше фактической стоимости автомобиля. В результате наше восприятие реальности искажается, а наши решения необъективны.

В зависимости от источника якорей может быть внешний или внутренний.

• Внешние анкеры являются ориентирами, предоставленными другими (например, рекомендуемые розничные ценники, которые мы видим на многих продуктах).
• Внутренние якоря — это ориентиры, основанные на убеждениях, опыте или контекстуальных подсказках. Например, если ваши родители вели активный образ жизни и много занимались спортом, этот опыт может установить для вас стандартный уровень физических упражнений во взрослой жизни.

Примечание. Важно помнить, что чем больше мы знаем об определенной теме, тем меньше вероятность того, что мы поддадимся предвзятости привязки. Когда у нас недостаточно информации, чтобы понять, как что-то оценить, мы с большей вероятностью попадем под влияние якорей.

Почему происходит смещение привязки?

Хотя нет единого мнения о том, почему происходит смещение привязки, два механизма могут помочь объяснить это явление:

• Анкеровка и регулировка лучше всего подходит для ситуаций, когда на людей влияет внутренний анкер .

• Проверка подтверждающей гипотезы может объяснить, как внешние якоря влияют на наши суждения.

Анкеровка и регулировка

Привязка и корректировка — это механизм, объясняющий, как люди пытаются ответить на вопрос общего характера, когда не знают ответа.

• Если люди не знают правильного ответа, они пытаются сделать обоснованное предположение и корректировать его, пока не придут к выводу, который кажется правдоподобным.
• Эта первоначальная оценка становится внутренней привязкой и влияет на последующие корректировки.
• Поскольку корректировка обычно недостаточна, это приводит к необъективной оценке. Другими словами, люди в любом случае всегда получают ответ, близкий к якорю.

Пример: привязка и юстировка Предположим, вам нужно ответить на вопрос «Сколько времени требуется Марсу, чтобы совершить оборот вокруг Солнца?» но не знаете правильный ответ, и вам не разрешено искать его в Интернете! Вы помните, что Марс находится между Землей и Юпитером, и что Юпитеру требуется 12 лет, чтобы совершить оборот вокруг Солнца.

Исходя из этого, вы подсчитали, что правильный ответ где-то около 12 лет. Подумав еще немного, вы приходите к окончательному ответу: 6 лет. К сожалению, ваш внутренний якорь (12 лет) был слишком высок, и он не позволял вам в достаточной мере приспособиться, чтобы приблизиться к правильному ответу, который на самом деле составляет 1,88 года.

Проверка подтверждающей гипотезы

Когда нам представляют внешний якорь, наша первая реакция — рассматривать якорь как возможный ответ. Пока мы это делаем, мы активируем существующую информацию в нашем мозгу, которая согласуется с якорем.

• Эта информация более доступна, поэтому мы используем ее для оценки абсолютного значения, явления, называемого избирательной доступностью .
• В общем, после сравнения с высоким якорем люди, вероятно, будут основывать свою абсолютную оценку на знании, указывающем на то, что ценность целевого объекта или ситуации достаточно высока.
• Однако после сравнения с низким якорем люди, скорее всего, будут основывать свои абсолютные оценки на знаниях, предполагающих, что значение довольно низкое.

Пример: выборочная доступность Когда людей спрашивают, был ли Махатма Ганди моложе или старше 86 лет на момент смерти, люди часто участвуют в проверке подтверждающей гипотезы. Другими словами, на них влияет формулировка вопроса, и они вспоминают информацию, подтверждающую представленную им гипотезу: что Ганди было примерно 86 лет, когда он умер. В результате эта информация, вероятно, повлияет на их окончательный ответ.

Этот механизм выборочной доступности работает, даже если якоря явно нереалистичны. Когда его спросили, было ли Махатме Ганди

лет

1. старше или младше 140 лет на момент смерти

или

2. старше или младше 9 лет на момент смерти

участников попали под влияние этих неправдоподобных якорей.

Участники, получившие высокий неправдоподобный якорь, оценили в среднем, что Ганди прожил 67 лет, в то время как участники, получившие низкий неправдоподобный якорь, думали, что ему было всего 50 лет, когда он умер.

Примеры смещения анкеровки

Переговоры о заработной плате особенно подвержены якорной предвзятости. Тот, кто начинает переговоры и устанавливает якорь, имеет преимущество.

Пример: привязка к предвзятости и переговоры о зарплате Вы прошли первый раунд собеседований для получения работы, и теперь вас пригласили на второй этап. Во время звонка специалист по персоналу предлагает вам 50 000 долларов в год. Учитывая роль и ваш предыдущий опыт, вы понимаете, что это слишком низкое предложение.

С этой суммой в качестве отправной точки вам удается договориться о сумме до 55 000 долларов. Вы удовлетворены тем, что получили больше, чем изначально предлагали. На самом деле HR-менеджер мог бы предложить вам больше, но он использовал эффект якоря против вас. Начав с низкого значения, они повлияли на ваше восприятие приемлемой зарплаты.

Якоря, которые совершенно произвольны и не связаны с решением, все же могут повлиять на наше суждение, особенно когда нам не хватает знаний, чтобы сделать обоснованное предположение.

Пример: предвзятость привязки и случайные привязки В эксперименте участников попросили оценить процент африканских стран в Организации Объединенных Наций (ООН) двумя способами:

• Сначала их спрашивали, меньше или больше процентное значение заданного числа (якоря), которое определялось случайным образом путем вращения колеса.
• Затем участников попросили оценить точную процентную долю африканских государств-членов ООН.

Несмотря на то, что якорь был совершенно произвольным и не имел отношения к вопросу, он все же влиял на участников, которые использовали его в качестве стандарта в своих последующих суждениях. В результате их ответы были близки к якорю. Например:

• Если якорь был равен 10, средняя оценка участниками истинного значения равнялась 25.
• Если якорю было 65, их средняя оценка была 45.

Это показывает, что при предвзятости привязки нерелевантные привязки так же эффективны, как и привязки, предлагающие релевантные информационные сигналы.

Другие виды когнитивных искажений при принятии решений

Помимо предвзятости привязки, есть еще два типа используемых людьми эвристик, которые могут повлиять на принятие ими решений:

• Эвристика доступности возникает, когда мы уделяем больше внимания информации, которую легче вспомнить при формировании суждения.
• Эвристика репрезентативности возникает, когда мы оцениваем вероятность чего-либо на основе степени, в которой это похоже (или репрезентативно) на известную ситуацию.

Хотя все они помогают нам сократить время и усилия, необходимые для формирования суждения, они делают это по-разному.

Другие виды предвзятости исследования

Часто задаваемые вопросы

В чем разница между предвзятостью привязки и предвзятостью доступности?

Хотя предвзятость привязки и предвзятость доступности являются типами когнитивного искажения (или эвристики) и могут показаться похожими, они совершенно разные:

• Предвзятость доступности относится к склонности людей оценивать вероятность исхода (например, быть пораженным молнией), основываясь на том, насколько легко они могут вспомнить подобные события. Из-за этого люди иногда путают легкость припоминания с вероятностью или частотой и в конечном итоге полагают, что некоторые события происходят гораздо чаще, чем они есть на самом деле.
• Предвзятость привязки относится к склонности людей придавать непропорциональное значение первой части информации, которую они получают в контексте принятия решений. В результате это становится точкой отсчета или якорем, влияющим на восприятие людьми последующей информации.

Другими словами, хотя и привязка, и предвзятость доступности влияют на наше восприятие, привязка связана с порядком, в котором мы получаем информацию, а доступность связана с легкостью ее припоминания.

Когда возникает смещение привязки?

Предвзятость привязки возникает, когда вы сосредотачиваетесь на первой части информации, которую получаете в процессе принятия решения, и не принимаете во внимание любую последующую информацию.

Что такое смещение привязки и корректировки?

Предвзятость привязки и корректировки относится к механизму, лежащему в основе случаев, когда на нас влияет внутренний якорь или точка отсчета. Когда мы сталкиваемся с решением или вопросом и не уверены в правильности выбора, мы пытаемся сделать обоснованное предположение.

Например, когда мы пытаемся оценить, сколько времени нам понадобится, чтобы написать статью. В этом случае мы начинаем с начального значения привязки, которое кажется разумным, а затем корректируем его до тех пор, пока не будет найден приемлемый ответ. Поскольку мы подсознательно придаем большее значение первоначальному значению или ответу, который мы придумываем, мы, как правило, не в состоянии в достаточной мере приспособиться к нему, и наше суждение становится предвзятым.

Источники в этой статье

Мы настоятельно рекомендуем учащимся использовать источники в своей работе. Вы можете процитировать нашу статью (стиль APA) или глубоко погрузиться в статьи ниже.

Эта статья Scribbr

Николопулу, К. (2023, 09 января). Что такое смещение привязки? | Определение и примеры. Скриббр. Проверено 27 февраля 2023 г., с https://www.scribbr.com/research-bias/anchoring-bias/

Процитировать эту статью

Источники

Басби, Л.П., Куртье, Дж.Л., и Гластонбери, К.М. (2018). Предвзятость в радиологии: как и почему промахи и неправильные интерпретации. RadioGraphics , 38 (1), 236–247. https://doi.org/10.1148/rg.2018170107

Фернхэм, А. и Бу, Х. (2011). Обзор литературы об эффекте привязки. Социально-экономический журнал. 40. 35-42. 10.1016/j.socec.2010.10.008.

Показать все источники (7)

Grau I, Bohner G (2014) Новый взгляд на привязку: роль сравнительного вопроса. PLOS ONE 9(1): e86056. https://doi.org/10.1371/journal.pone.0086056

Массвейлер, Т., и Страк, Ф. (2001). Учитывая невозможное: объяснение эффектов неправдоподобных якорей. Социальное познание , 19 (2), 145–160. https://doi.org/10.1521/soco.19.2.145.20705

Тверски, А. , и Канеман, Д. (1974). Суждение в условиях неопределенности: эвристика и предубеждения. Наука , 185 (4157), 1124–1131. https://doi.org/10.1126/science.185.4157.1124

Уилсон, Т. Д., Хьюстон, К. Э., Этлинг, К. М., и Брекке, Н. (1996). Новый взгляд на эффекты привязки: базовая привязка и ее предшественники. Journal of Experimental Psychology: General , 125 (4), 387–402. https://doi.org/10.1037/0096-3445.125.4.387

Цзун, Ю., и Го, X. (2022). Экспериментальное исследование эффекта привязки потребительского суждения о цене на основе переживаемых потребителем сцен. Границы в психологии , 13 . https://doi.org/10.3389/fpsyg.2022.794135

Полезна ли эта статья?

Вы уже проголосовали. Спасибо 🙂 Ваш голос сохранен 🙂 Обработка вашего голоса…

Кассиани имеет академическое образование в области коммуникаций, биоэкономики и экономики замкнутого цикла. Как бывшая журналистка, ей нравится превращать сложную научную информацию в легкодоступные статьи, чтобы помочь студентам. Она специализируется на написании статей о методах исследования и предвзятости исследования.

Как якорные цены увеличивают продажи

Как бы вы хотели получать обед бесплатно? Что ж, в ряде новых магазинов Panera Cares (последний раз в Бостоне) вы можете… технически.

• Что такое привязка цены?
• 3 причины, по которым якорная цена будет поддерживать вашу стратегию ценообразования на плаву
• Как внедрить ценовую якорную привязку
• Пусть ценовая привязка станет ориентиром для ваших покупателей

Эти некоммерческие магазины работают по системе «плати, сколько сможешь». , где при заказе кассир распечатывает чек с предложенной ценой. После этого вы сможете платить за еду столько, сколько хотите. Есть надежда, что люди, которые могут позволить себе платить больше за еду, помогут тем, кто не может. Возможно, вы удивитесь, узнав, что все эти кафе  работает с прибылью .

Этот факт, однако, становится менее удивительным, если вы знаете секрет стратегии ценообразования Panera : использование фиксированной цены. По сути, эта небольшая рекомендованная цена на чеке в конечном итоге оказывается ценой, которую платит большинство клиентов, а 20% фактически платят больше.

Эта мощная тактика стратегии ценообразования работает, когда вы используете цену, чтобы дать клиенту систему отсчета для оценки вашего продукта. Это часто позволяет вам направлять своих клиентов к выбору именно того продукта, который вы хотите, чтобы они выбрали, по точной цене, которую вы хотите, чтобы они купили, почти как трюк джедая. Заинтригован? Что ж, давайте углубимся в то, почему якорные цены работают, и рассмотрим некоторые конкретные преимущества их использования в вашей стратегии ценообразования.

Что такое привязка цены?

Привязка цены относится к практике установления уровня цены, на который покупатели могут ссылаться при принятии решений. Каждый раз, когда вы видите скидку со значением «100  75 долларов США», 100 долларов – это якорь цены для цены продажи 75 долларов США.

3 причины, по которым якорная цена будет поддерживать вашу стратегию ценообразования на плаву



1. Восприятие цены

Продукт никогда не бывает «дешевым» или «дорогим»; все относительно. Люди любят сравнивать при оценке продуктов, и наличие якорной цены позволяет им это делать. Если вы собираетесь купить телевизор, вы можете посмотреть на две разные модели и сравнить их характеристики и цены. Один может быть 50 дюймов и стоить 1000 долларов, а другой может быть 48 дюймов и стоить 600 долларов. В этом случае вы, вероятно, подумаете, что телевизор за 600 долларов предлагает лучшее соотношение цены и качества, потому что вы платите на 400 долларов меньше за разницу в 2 дюйма. Этот мыслительный процесс — именно то, что розничный продавец намеревался сделать для вас. Они хотели, чтобы телевизор за 1000 долларов был якорем, поэтому телевизор за 600 долларов по сравнению с ним выглядел выгодной сделкой. Это человеческая склонность воспринимать покупную цену именно так, наше когнитивное искажение всегда склоняется в сторону наилучшего вознаграждения за наименьшие деньги/усилия. Обязательно обратите внимание на этот трюк в следующий раз, когда отправитесь за покупками.

Вы можете легко применить эту тактику к своей собственной  странице с ценами . Например, вы можете создать корпоративный уровень за 1000 долларов в месяц с неограниченным облачным хранилищем и профессиональный уровень за 200 долларов в месяц с 750 гигабайтами хранилища. Это кажется экстремальным, но большинству людей не понадобится неограниченное хранилище, и в конечном итоге они купят профессиональный уровень. Они зарегистрируются, чувствуя, что только что сэкономили 800 долларов, а вы будете счастливы, что они купили ваш целевой продукт. Беспроигрышный вариант!

Эта тактика может работать и в обратную сторону. Представьте, что у вашей компании есть базовый уровень с несколькими функциями и второй уровень, который немного дороже, но предлагает гораздо больше услуг. Клиенты устремятся на ваш второй уровень, потому что они увидят в нем большую ценность всего за несколько дополнительных долларов. По сути, ценовая привязка позволяет вам установить как нижний, так и верхний предел цен, чтобы направлять ваших клиентов к продукту, который вы хотите, чтобы они купили.

2. Принятие решений и сила предложения

Люди по своей природе нерешительные существа. Вы испытали это на собственном опыте, если вы когда-либо были в киоске с мороженым и чувствовали конфликт при выборе между мятной шоколадной стружкой или тестом для печенья. Решение может стать настолько изнурительным, что некоторые люди могут даже уйти из-за беспокойства. Тем не менее, отличный способ предотвратить это бегство – обозначить варианты как “самый популярный” или “изюминку дня”.

Привлечение людей к определенному уровню или продукту с помощью эффекта побеждающей стороны имеет ключевое значение, поскольку он дополнительно развивает систему взглядов для клиентов. Кроме того, предложение в сочетании с якорной ценой позволяет им легко принять решение «да» или «нет» об уплате этой якорной цены. Чаще всего их решение будет положительным, потому что для них это самый простой способ облегчить не только боль, которую облегчает продукт, но и боль от принятия решений. Приближение цены к цене их «готовности платить» повысит легкость ее покупки.

3. Избегайте крайностей

Теоретически мы, люди, можем любить риск и крайности, но большинству из нас нравится держаться в толпе и не впадать в крайности. Вы увидите, как это отразится на такой простой вещи, как покупка утренней чашки кофе. Большинство людей выбирают средний кофе, а не маленький или большой (не ненавидьте меня, все вы, поклонники Starbucks), потому что это больше, чем вариант с наименьшим наполнением, и меньше, чем самый большой.

Такое поведение особенно проявляется в привязке к цене. По сути, вы должны окружить идеальный вариант более высоким и более низким уровнем. Более высокий и более низкий уровень на вашей странице с ценами эффективно функционируют как якорные цены, которые затем подталкивают ваших клиентов к покупке этого среднего уровня. Конечно, более мелкие клиенты устремятся на более низкий уровень, а более крупные — на более высокие, но если вы сообщите потенциальным клиентам, что вы охватили весь спектр, вы подтолкнете основную группу людей прямо к вашему целевому уровню.

Как внедрить привязку цены

Самый простой и лучший способ реализовать привязку цены — это создать многоуровневую стратегию ценообразования (не имеет значения, занимаетесь ли вы программным обеспечением или нет), предоставляя различные версии основного продукта по разные цены. Это автоматически встраивает ваши якорные цены и позволяет вам воспользоваться многоценовым мышлением. Подробнее об этом читайте в блоге Tucker’s Multi-Price Mindset .

Если вы не хотите этого делать, еще одна потенциальная стратегия – показать свое  цены конкурентов  на странице с ценами, как это делает компания Progressive Insurance в своих рекламных роликах. Это дает вашим клиентам систему ориентиров, с помощью которой они могут оценить ваш продукт, но также рискует получить конкурентные варианты, из которых они могут выбирать. Надеемся, однако, что вы будете предлагать лучшее соотношение цены и качества среди этих конкурентов. ПРИМЕЧАНИЕ. Чрезвычайно важно не попасть в ценообразование конкурентов , поэтому не забудьте продемонстрировать свою ценность по сравнению с конкурентами не только в ценах (функции, поддержка и т. д.).

Пусть ценовая привязка станет ориентиром для ваших клиентов

Были примеры, когда компании пытались внедрить стратегию «плати столько, сколько можешь» без привязки или рекомендуемых цен. Как вы теперь знаете из поста, это явно не было хорошей идеей (большинство из них разорились). Вот почему исключительно важно понимать психологию клиентов . Внедрив якоря в ценообразование, вы сможете направлять своих клиентов к продукту, который вы хотите, чтобы они купили. Это еще один мощный инструмент восприятия в вашем арсенале и отличный способ получить доход и улучшить свою ценовую стратегию. Чтобы узнать больше, посмотрите созданную нами презентацию:

Обязательно прочтите руководство по якорным стратегиям ценообразования from Цените разумно

Чтобы узнать больше об особенностях ценообразования, ознакомьтесь с нашей электронной книгой «Стратегия ценообразования» , нашей страницей ценообразования Bootcamp или узнайте больше о нашем программном обеспечении для оптимизации цен 901. Мы здесь, чтобы помочь!

Активность и закрепление протеинкиназы А необходимы для миграции и инвазии клеток рака яичников

. 2011;6(10):e26552.

doi: 10. 1371/journal.pone.0026552. Epub 2011 19 октября.

Эндрю Дж. Маккензи ¹ , Ширли Л. Кэмпбелл, Алан К. Хоу

принадлежность

• ¹ Факультет фармакологии, Медицинский колледж Университета Вермонта, Берлингтон, Вермонт, Соединенные Штаты Америки.

• PMID: 22028904
• PMCID: PMC3197526
• DOI: 10.1371/journal.pone.0026552

Бесплатная статья ЧВК

Эндрю Дж. Маккензи и др. ПЛОС Один. 2011.

Бесплатная статья ЧВК

. 2011;6(10):e26552.

doi: 10.1371/journal.pone.0026552. Epub 2011 19 октября.

Авторы

Эндрю Дж. Маккензи ¹ , Ширли Л. Кэмпбелл, Алан К. Хоу

принадлежность

• ¹ Факультет фармакологии, Медицинский колледж Университета Вермонта, Берлингтон, Вермонт, Соединенные Штаты Америки.

• PMID: 22028904
• PMCID: PMC3197526
• DOI: 10. 1371/journal.pone.0026552

Абстрактный

Эпителиальный рак яичников (ЭРЯ) является самым смертоносным из гинекологических злокачественных новообразований, отчасти из-за его клинически скрытого метастазирования. Следовательно, понимание механизмов, управляющих распространением и инвазией ЭРЯ, может предоставить новые цели для антиметастатической терапии или новые методы обнаружения метастатического заболевания. цАМФ-зависимая протеинкиназа (PKA) часто нарушается при ЭРЯ. Кроме того, активность PKA и субклеточная локализация с помощью белков, закрепляющих A-киназы (AKAP), являются важными регуляторами динамики цитоскелета и миграции клеток. Таким образом, мы стремились изучить роль функции PKA и AKAP как в миграции, так и в инвазии клеток EOC. Используя ориентированный на плазматическую мембрану биосенсор PKA, pmAKAR3, и улучшенный анализ миграции/инвазии, мы показываем, что PKA активируется на переднем крае мигрирующих клеток SKOV-3 EOC, и что ингибирование активности PKA блокирует миграцию клеток SKOV-3. Кроме того, мы показываем, что в то время как активность PKA в пределах переднего края этих клеток опосредована закреплением регуляторных субъединиц PKA II типа (RII), ингибирование закрепления субъединиц PKA RI или RII блокирует миграцию клеток. Важно отметить, что мы также впервые показываем, что активность PKA повышается на переднем крае клеток SKOV-3 во время инвазии трехмерного внеклеточного матрикса и, как видно из миграции, ингибирование активности PKA или AKAP-опосредованное заякоривание PKA блокирует вторжение в матрикс. Эти данные впервые демонстрируют, что инвазия раковых клеток во внеклеточный матрикс вызывает активацию PKA в пределах инвазивного переднего края и что для инвазии матрикса необходимы как активность PKA, так и заякоривание. Эти наблюдения предполагают роль активности PKA и AKAP в метастазировании EOC.

Заявление о конфликте интересов

gov/pub-one”> Конкурирующие интересы: Авторы заявили об отсутствии конкурирующих интересов.

Цифры

Рисунок 1. PKA активируется на…

Рисунок 1. PKA активируется на переднем крае мигрирующих клеток SKOV3.

СКОВ-3 ячейки…

Рисунок 1. PKA активируется на переднем крае мигрирующих клеток SKOV3. Клетки

SKOV-3 трансфицировали pmAKAR3, высевали на чашки, покрытые фибронектином, в течение ночи, стимулировали 10 нг/мл EGF в течение 4-6 ч, а затем визуализировали с помощью FRET-микроскопии. Изображения снимались каждые 30 секунд, а затем псевдоокрашивались в соответствии с коэффициентом FRET (цветовая шкала показана в кадре 0′): этот монтаж изображает кадры с интервалом в 2 минуты. Полную последовательность смотрите в видео S1. Масштабная линейка  = 5 мкм.

Рисунок 2. Модифицированный анализ радиальной миграции…

Рисунок 2. Модифицированный анализ радиальной миграции – анализ Donut.

( А ) А…

Рисунок 2. Модифицированный анализ радиальной миграции – анализ пончика.

( A ) Схематическое изображение анализа миграции пончиков, в котором клетки высевают в месте слияния на покровное стекло, покрытое внеклеточным матриксом, внутри силиконовой прокладки в форме пончика. После прочного прикрепления клеток прокладку удаляют, позволяя клеткам мигрировать радиально. Изображения монослоя получают сразу после удаления пончика и в любой момент времени после этого, который подходит для миграции данной клеточной линии. Пользовательский макрос ImageJ использует исходное изображение в качестве вычитающей маски для определения количества мигрировавших клеток в конечном изображении, полученном в конце анализа. Подробности приведены в разделе «Материалы и методы». ( B ) Изображение пяти кольцевых прокладок на одном покровном стекле диаметром 25 мм; это позволяет легко настроить повторные анализы для увеличения пропускной способности и получения статистически значимых данных. ( C ) Клетки COS-7 подвергали анализу миграции пончиков в присутствии 2 мкМ цитохалазина D (cytoD) или ДМСО в качестве контрольного носителя. Показаны репрезентативные изображения, сделанные в начале (0 ч) и конце (20 ч) анализа, а также замаскированные (конечные минус начальные) изображения, изображающие мигрировавшие клетки. ( D ) Количество мигрировавших клеток COS-7 рассчитывали с использованием макроса ImageJ, как описано в разделе «Материалы и методы». Данные представляют собой среднее значение ± стандартная ошибка. пять пончиков на покровное стекло с тремя отдельными покровными стеклами на обработку. (* = P<0,001).

Рисунок 3. Активность PKA и привязка…

Рисунок 3. Активность PKA и закрепление необходимы для миграции клеток SKOV-3.

( А )…

Рисунок 3. Активность и закрепление PKA необходимы для миграции клеток SKOV-3. Клетки

( A ) SKOV-3 трансфицировали либо пустой плазмидой mCherry, либо mCherry-PKI, а затем подвергали анализу миграции пончиков. Показаны репрезентативные пороговые изображения мигрирующих клеток (мигрированные, с ядрами, псевдоокрашенными зеленым), общая популяция трансфицированных клеток (трансфицированные) и наложение этих двух изображений. На вставках показаны увеличенные изображения областей, обозначенных квадратами на верхних панелях. Таким образом, общее количество мигрировавших клеток («ТМ») показано зеленым цветом, общее количество трансфицированных клеток («ТХ») показано красным, а желтые ядра обозначают мигрировавшие трансфицированные клетки, т. е. мигрировавшие и трансфицированные клетки («МХ»). . ( B ) Для клеток, трансфицированных пустым mCherry (mCh) или mCherry-PKI (PKI), рассчитывали средний процент (± стандартная ошибка) мигрировавших трансфицированных клеток от общего числа мигрировавших клеток («MX/TM»). Для нормализации эффективности трансфекции также рассчитывали средний процент (± SE) мигрировавших трансфицированных клеток по отношению к общему количеству трансфицированных клеток («MX/TX»). (* = P<0,05) ( C ) Клетки SKOV-3 трансфицировали плазмидами, кодирующими EGFP, слитый с ингибиторами закрепления PKA типа I (RIAD) или типа II (sAis), или их соответствующими скремблированными контролями (RIAD scr , sAis scr), а затем подвергают анализам и анализу миграции пончиков, как описано в ( А и В ). (** = P<0,001)

Рисунок 4. Передовая активность PKA…

Рисунок 4. Передовая активность PKA опосредована взаимодействиями RII-AKAP.

( А-Д ) СКОВ-3…

Рисунок 4. Передовая активность PKA опосредована взаимодействиями RII-AKAP. Клетки

( AD ) SKOV-3, совместно экспрессирующие указанные плазмиды в сочетании с pmAKAR3, подвергали анализу кольцевой миграции в течение 10 часов и визуализировали с помощью широкопольной флуоресцентной микроскопии и FRET-микроскопии. Репрезентативные псевдоцветные FRET-изображения клеток, коэкспрессирующих mCherry, слитых с ( A ), скремблированным superAKAP — (sAKAP — scr), ( B ) superAKAP — (sAKAP — 19 ), ) зашифрованный RIAD (RIAD scr), или ( D ) RIAD показаны. Белые стрелки указывают на передний край активности PKA. Масштабная линейка = 10 мкм. ( E ) Для количественного определения процента клеток, проявляющих переднюю активность PKA, клетки были разделены на переднюю кромку, цитоплазму, правый и левый квадранты, и было получено соотношение значений коэффициента FRET с помощью анализа линейного сканирования через самый высокий пикселей интенсивности в пределах переднего края. ( F ) Сведенные в таблицу результаты для клеток, проявляющих передовую активность PKA, показаны как процент клеток, демонстрирующих низкую (≤1,19), средние (1,2 G ) показывает графическое представление табличных данных, где клетки оцениваются как обладающие передовой активностью PKA, если отношения LE/Cyto FRET составляют >1,2 (n = 15 из трех отдельных экспериментов).

Рисунок 5. Модификация бублика…

Рис. 5. Модификация теста с пончиками позволяет измерять инвазию матрикса.

( А…

Рисунок 5. Модификация анализа пончика позволяет измерять вторжение в матрицу.

( A ) Схематическое изображение, иллюстрирующее анализ проникновения пончиков. После удаления силиконовой прокладки монослой клеток покрывают матригелем и анализируют инвазию, как описано для Фигуры 2. ( B, C ) Миграция и инвазия матригелем неканцерогенного иммортализованного яичника человека (HIO-80) эпителиальные клетки ( B ) и онкогенный SKOV-3 ( C ) оценивали через 24, 36 и 48 часов после удаления пончика в присутствии или в отсутствие ингибитора матричной металлопротеазы GM6001 (25 мкМ). Графики представляют среднее значение ± стандартная ошибка. количества мигрировавших или инвазированных клеток. (* = P<0,05)

Рисунок 6. PKA активируется на…

Рисунок 6. PKA активируется на переднем крае вторгающихся клеток SKOV-3.

( А-Д…

Рисунок 6. PKA активируется на переднем крае вторгающихся клеток SKOV-3. Клетки

( AD ) SKOV-3, транзиентно экспрессирующие pmAKAR3, подвергали анализу инвазии пончика, и изображения клеток на периферии монослоя получали через 10 ч после удаления прокладки. Показаны псевдоцветные изображения FRET со вставками, изображающими увеличенные области, обозначенные белыми прямоугольниками на каждой панели. Белые стрелки указывают направление инвазии относительно клеточного монослоя. Масштабная линейка  = 10 мкм. ( E, F ) Для количественного определения числа вторгшихся клеток, проявляющих активность PKA переднего края, измеряли среднее отношение FRET с помощью линейного сканирования в переднем крае (LE) и цитоплазме (Cyto) клеток, а отношение этих значений (FRET ( _LE/Cyto )). ( F ) показывает процент клеток с низким, средним или высоким соотношением LE/Cyto FRET, как описано на фиг. 4 (n = 28 из четырех отдельных экспериментов).

Рисунок 7. Активность PKA вторжения на границе…

Рис. 7. Активность периферического PKA вторжения опосредована взаимодействиями RII-AKAP.

( А-Д ) СКОВ-3…

Рисунок 7. Активность PKA вторжения опосредована взаимодействиями RII-AKAP. Клетки

( AD ) SKOV-3, совместно экспрессирующие указанные плазмиды в сочетании с pmAKAR3, подвергали анализу инвазии пончиков в течение 18 часов и визуализировали с помощью FRET-микроскопии. Репрезентативные псевдоокрашенные FRET-изображения клеток, коэкспрессирующих mCherry, слитых с ( A ) Scrambled Spementakap IS (SAKAP IS SCR), ( B ) Superakap IS (SAKAP IS ), ( C

) SCRIABLIA IS ), ( C

) SCRIADIA IS ), ( C

) ( C

). ) RIAD показаны. Белые стрелки указывают на передний край активности PKA (масштабная линейка  = 10 мкм). ( E ) Результаты в процентах клеток, проявляющих активность PKA на инвазивном крае (IE), были сведены в таблицу, как показано на рисунке 4 (n = 21 из трех отдельных экспериментов).

Рисунок 8. Активность PKA и привязка…

Рисунок 8. Активность и закрепление PKA необходимы для инвазии клеток SKOV-3.

( А, Б…

Рисунок 8. Активность и закрепление PKA необходимы для инвазии клеток SKOV-3.

( A, B ) клетки SKOV-3 временно трансфицировали плазмидами для ингибирования активности или закрепления PKA (mCh-PKI, GFP-RIAD, GFP-sAis) или их соответствующими контролями (Empty mCh, GFP-RIAD_scr, GFP- sAis_scr), затем подвергают анализу инвазии, как описано на рисунках 3 и 4. (* = P<0,01; ** = P<0,05). Параллельно с методом, описанным на рисунке 3, инвазию рассчитывали как средний процент (± стандартная ошибка) инвазии трансфицированных клеток от общего числа инвазивных клеток ( А ; «IX/I») или, для нормализации эффективности трансфекции, средний процент инвазии трансфицированных клеток от общего числа трансфицированных клеток ( B ; «IX/X»).

См. это изображение и информацию об авторских правах в PMC

Похожие статьи

• Стимулирование PDGF-индуцированной миграции эндотелиальных клеток с помощью фосфорилированного VASP зависит от закрепления PKA через AKAP.

  Чжан Д., Оуян Дж., Ван Н., Чжан И., Би Дж., Чжан Ю. Чжан Д. и др. Мол Селл Биохим. 2010 февраль; 335 (1-2): 1-11. doi: 10.1007/s11010-009-0234-y. Epub 2009 27 августа. Мол Селл Биохим. 2010. PMID: 19711176

• Интегрины альфа4 представляют собой цАМФ-зависимые белки, заякоривающие протеинкиназы типа I.

  Lim CJ, Han J, Yousefi N, Ma Y, Amieux PS, McKnight GS, Taylor SS, Ginsberg MH. Лим С.Дж. и соавт. Nat Cell Biol. 2007 апр; 9(4):415-21. дои: 10.1038/ncb1561. Epub 2007 18 марта. Nat Cell Biol. 2007. PMID: 17369818

• AKAP-независимая локализация протеинкиназы А типа II в динамических актиновых микрошипах.

  Ривард Р.Л., Биргер М., Гастон К.Дж., Хоу А.К. Ривард Р.Л. и соавт. Клеточный подвижный цитоскелет. 2009 г., сен; 66 (9): 693-709. дои: 10.1002/см.20399. Клеточный подвижный цитоскелет. 2009. PMID: 19536823 Бесплатная статья ЧВК.

• Пространственное распределение активности протеинкиназы А во время клеточной миграции опосредуется белком, закрепляющим А-киназу, AKAP Lbc.

  Паулуччи-Холтаузен А. А., Вергара Л.А., Беллот Л.Дж., Кантон Д., Скотт Д.Д., О’Коннор К.Л. Паулуччи-Холтхаузен А.А. и соавт. Дж. Биол. Хим. 2009 27 февраля; 284 (9): 5956-67. doi: 10.1074/jbc.M805606200. Epub 2008 23 декабря. Дж. Биол. Хим. 2009. PMID: 1_{88 Бесплатная статья ЧВК.}

• Регуляция нейрональной передачи сигналов PKA через динамику нацеливания AKAP.

  Dell’Acqua ML, Smith KE, Gorski JA, Horne EA, Gibson ES, Gomez LL. Делл’Аква М.Л. и соавт. Eur J Cell Biol. 2006 г., июль; 85 (7): 627–33. doi: 10.1016/j.ejcb.2006.01.010. Epub 2006 28 февраля. Eur J Cell Biol. 2006. PMID: 16504338 Обзор.

Посмотреть все похожие статьи

Цитируется

• Рак яичников: ландшафт митохондрий с акцентом на митохондриальную динамику.

  Де Расмо Д., Кормио А., Кормио Г., Синьориль А. Де Расмо Д. и др. Int J Mol Sci. 2023 8 января; 24 (2): 1224. дои: 10.3390/ijms24021224. Int J Mol Sci. 2023. PMID: 36674740 Бесплатная статья ЧВК. Обзор.

• цАМФ-зависимая передача сигналов и рак яичников.

  Килановска А., Зилковска А., Стасяк П., Гибас-Дорна М. Килановска А. и др. Клетки. 2022 29 ноября; 11 (23): 3835. doi: 10.3390/ячейки11233835. Клетки. 2022. PMID: 36497095 Бесплатная статья ЧВК. Обзор.

• Протеинкиназа А в клеточной миграции – передача сигналов ниши вездесущей киназы.

  Свец К.В., Хоу А.К. Свек К.В. и др. Фронт Мол Биоски. 2022, 22 июля; 9:953093. дои: 10.3389/fmolb.2022.953093. Электронная коллекция 2022. Фронт Мол Биоски. 2022. PMID: 35959460 Бесплатная статья ЧВК. Обзор.

• Новая роль ADGRF1 (GPR110) в стимулировании клеточного покоя и химиорезистентности при раке молочной железы, положительном по рецептору эпидермального фактора роста 2.

  Абдулкарим Н.М., Бхат Р., Цинь Л., Васайкар С., Гопинатан А., Митчелл Т., Ши М.Дж., Нанда С., Тангавел Х., Чжан Б., Де Анджелис С., Шифф Р., Триведи М.В. Абдулкарим Н.М. и соавт. FASEB J. 2021 июль; 35 (7): e21719. doi: 10.1096/fj.202100070R. ФАСЭБ Дж. 2021. PMID: 34110646 Бесплатная статья ЧВК.

• Моторные белки на границе митохондрий и цитоскелета.

  Круппа А.Я., Бусс Ф. Круппа А.Дж. и др. Дж. Клеточные науки. 1 апреля 2021 г .; 134 (7): jcs226084. doi: 10. 1242/jcs.226084. Epub 2021 13 апр. Дж. Клеточные науки. 2021. PMID: 33912943 Бесплатная статья ЧВК. Обзор.

Просмотреть все статьи “Цитируется по”

Рекомендации

1. 1. Джемал А., Сигел Р., Сюй Дж., Уорд Э. Статистика рака, 2010 г. CA Cancer J Clin. 2010;60:277–300. – пабмед
2. 1. Наора Х., Монтелл Д.Дж. Метастазы рака яичников: интеграция идей из разрозненных модельных организмов. Нат Рев Рак. 2005; 5: 355–366. – пабмед
3. 1. Губбельс Дж. А., Клауссен Н., Капур А. К., Коннор Дж. П., Патанкар М. С. Выявление, лечение и биология эпителиального рака яичников. J Яичник Res. 2010;3:8. – ЧВК – пабмед
4. 1. Cramer DW, Bast RC, Jr, Berg CD, Diamandis EP, Godwin AK, et al. Показатели биомаркеров рака яичников в образцах для скрининга рака предстательной железы, легких, колоректального рака и рака яичников. Cancer Prev Res (Phila) 2011; 4: 365–374. – ЧВК – пабмед
5. 1. Датта С.
