Что такое анкер, основные виды анкеров



Что такое анкер, виды анкеров.

Стоит ли крепить что–нибудь на гвоздь к бетонной стене? Или существуют какие–либо более действенные способы крепежа? На эти и другие вопросы ответит данная статья, в которой рассказывается об актуальных крепежных приспособлениях — анкерах, разберемся, что же такое анкер и какие бывают виды анкеров. Ассортимент анкеров на рынке представлен неисчислимым множеством различных модификаций, пример:

  • клинковый анкер KA;
  • забивной анкер LAH;
  • стержневой анкер RU;
  • стержнеобразный анкер ТА;
  • винтовой анкер RA;
  • закладной анкер SORMAT, DRIVA;
  • латунный анкер MSA;
  • анкеры МТА, КВТМ, PFG, OLA, и так далее.

При проведении отделочных, ремонтных, или строительных работ обойтись без крепежных устройств невозможно. Таковыми могут являться шурупы или гвозди, то есть устройства, которые сами непосредственно, без каких–либо дополнительных деталей способны скреплять материалы и выдерживать соответствующую нагрузку. Применять их можно к листам гипсокартона, древесине, или тонким элементами, сделанными из металла, фиксации, которая возникает между данными простыми крепежными деталями и основанием, хватает для эффективного закрепления и восприятия, приходящихся на данную конструкцию, нагрузок.

Однако если основание сделано из камня, бетона или кирпича и имеет большую (по сравнению с легкими материалами) твердость, то использование подобного крепления не сможет решить возникающие задачи. Для того, чтобы в этом убедится, достаточно просто  попытаться вбить гвоздь в стену из бетона, и сразу же станет понятна справедливость данного утверждения.

Анкер переводится с немецкого языка, как “якорь”, и данное название в полной мере объясняет принцип его функционирования. Крепежный элемент скрепляется с основным массивом не непосредственно, а с использованием дюбелей или анкеров, которые и созданы для того, чтобы появился нужный момент сцепления.

Вывод таков: крайне трудно провести конкретное разделение между дюбелем и анкером.

У нас сложилось такое мнение, что дюбелем или анкером является деталь, которая каким–либо (химическим или механическим) способом повышает скрепление между основным изделием, которое следует прикрепить и основанием. До уровня, при котором данные элементы способны перенести возложенную на них нагрузку. В общем, дюбель представляет собой более легкую разновидность анкера.

Основные виды анкеров

Областью применения анкеров при проведении строительных работ является крепление тяжелых конструкций. При проведении ремонтных работ в квартире анкерное крепление применяется в основном при фиксации оконных и дверных коробок, при прикреплении подвесных потолков, и также при установке люстр и светильников. Теперь понятно, что такое анкер. Перейдем к видам и местам применения с фото примерами.

Забивные анкеры латунные, стальные

Забивные анкеры LA, LAH. Это самый простой вид анкерного крепления, имеющий внутреннюю резьбу. Используется для монтажа в каменные, кирпичные или бетонные конструкции. Вставляется в заранее высверленное отверстие нужного диаметра и глубины. Отверстие для данного типа анкеров (как и для всех других) следует предварительно очистить. После того, как анкер вставлен в отверстие, он специальным приспособлением разжимается, с помощью чего достигается нужная степень сцепления. В след за этим внутрь анкера вкручивается подходящий по резьбе крепежный элемент. Так же к этому типу относится анкер MTA, который применяется для оснований имеющих внутренние полости.

Клиновые анкеры с гайкой

Клиновые анкеры KA. Бывают изготовленными с помощью разных технологий и бывают электроцинкованными KA, кислотоупорным KAH, и горячецинкованными KAK. Оснащены специальным клинком, который во время монтажа расширяется и закрепляется в отверстии. Позволяет делать сквозное крепление через монтируемый на основание материал. Вставляется в подготовленное отверстие, вбивается с помощью молотка и затягивается обычным ключом.

К изделиям данного типа относят винтовые анкеры RAR–нержавеющий, или RA–электроцинкованный. Эти виды анкеров оснащены винтом с утапливающейся головкой. Это позволяет использовать их при крепеже дверных и оконных коробок. В процессе закручивания винта анкерный клинок надежно закрепляется в крепежном отверстии.

Стержневые фиксаторы

Стержневой фиксатор RU работают по принципу клинового анкера, изготовлен для установки через несколько облицовочных и изоляционных слоев. Дополнительным качеством таких изделий является возможность делать его установку под небольшим углом к поверхности. Способ фиксации в гнезде расширяющимся клином применяется также в конструкции стержневого анкера TA. Данное изделие, оснащенное внутренней резьбой в комплекте со стержнем, который в случае необходимости можно подрезать, чтобы довести его до необходимой длины, можно применять для прикрепления нескольких слоев материалов. После забивания анкера в крепежное отверстие, фиксируемый элемент закрепляется на стержне с применением шайбы и гайки.

Анкеры PFG

Анкеры PFG оснащены внутренней резьбой и в ходе закручивания в них вставных деталей расширяются и эффективно фиксируются в гнезде. Анкер PFG можно применять в сочетании с  вставляющимся болтом IR, болтом с крюковой головкой AK, коническим болтом VR,  болтом оснащенным петлей SR или имеющим вставные гильзы IHH, IH. Данное анкерное крепление используется для проведения работ с твердыми основаниями.

Латунный анкер MSA

Конструктивной основой для данного вида анкера является бетон, камень или кирпич. Латунная гильза данного анкера MSA оснащена внутренней полостью, имеющей коническую форму (с резьбой), которая постепенно сужается к острию. С помощью этого сужения, в процессе затягивания винта гильза расширяется и плотно фиксируется своими не ровными стенками внутри крепежного отверстия, проделанного в основании.

Потолочный анкер с ушком. Технические характеристики. Описание. Фото

Для крепления изделий или конструкций к потолку производителями разработаны специальные крепежные изделия с одноименным названием “анкеры потолочные”. Они могут иметь различия в конструкции, быть с ушком, кольцом, крюком, но назначение у всех одинаково.


Конструкция

Конструкционно потолочный анкер с ушком состоит из гладкого круглого стержня и предустановленной распорной муфты. В хвостовой части стержень имеет конусообразную форму, в головной – плоский с отверстием. С наружной стороны муфта имеет асиметрично расположенные выступы. Потолочный анкер с проушиной саморасклинивающийся. Чертеж изделия можно посмотреть ниже.


В настоящее время большая часть анкеров, реализуемых в России, китайского и тайваньского производства. Из европейских, аналогичной конструкции, популярны изделия ТМ MUNGO (версия MOA). Для крепления к потолку подобные изделия выпускает и HILTI, серия НА. Их отличительная особенность – головка в форме кольца или крюка, распорная втулка на полную глубину анкеровки.


Назначение

Потолочные анкеры предназначены для крепления

  • подвесных потолков

  • кабелей и кабельных каналов

  • воздуховодов,трубопроводов инженерных систем

  • сплинклерных систем

  • бытовой техники (кондиционеров)

  • люстр и светильников

  • тросов и цепей, такелажа

  • других металлических и деревянных конструкций

Базовым основанием для потолочного анкера являются полнотелые строительные материалы, такие как бетон, кирпич, природный камень. В основе работы потолочного анкера с ушком лежит принцип распора.

Материал изготовления

Потолочный анкер с проушиной изготавливается из конструкционной стали 1008 (отечественные аналоги 08кп, 08пс).

В основном, крепежное изделие производят с желтопассированным покрытием (гальваническое цинкование с последующим пассированием в растворе хромовой кислоты). Хроматная пленка (соединение цинка с хромом) обеспечивает изделию долгий срок службы и надежную антикоррозионую защиту.

Особенности монтажа

Установка потолочного анкера с ушком выполняется методом предварительного монтажа в следующей последовательности:

  • дрелью или перфоратором пробурить отверстие в базовом материале. Минимальная глубина для наиболее популярного типоразмера 6х60 составляет 35 мм.

  • при помощи щетки или сжатого воздуха очистить отверстие

  • забить анкер до упора в подготовленное отверстие

  • с помощью отвертки или другого инструмента потянуть с усилием ушко анкера вниз. При этом конус стержня распирает муфту и изделие жестко фиксируется в отверстии


Маркировка потолочного анкера

В обозначении анкера указываются две основные размерные характеристики: полная длина и диаметр. Отдельно в инструкции или спецификации указываются другие параметры необходимые для подбора и установки крепежа:

  • диаметр бура

  • эффективная глубина анкеровки

  • минимальная глубина отверстия в базовом основании

  • диаметр отверстия проушины

  • минимальная выдергивающая сила

  • минимальные толщина базового основания, осевые и краевые расстояния

Самый распространенный, потолочный анкер 6х60, имеет следующие основные технические характеристики:

  • диаметр – 6 мм

  • длина – 60 мм

  • минимальная глубина отверстия – 35 мм

  • диаметр сверления – 6 мм

  • минимальная вырывающая сила – 6,0 кН

  • рекомендуемая рабочая нагрузка – 25% от максимальной (для бетона 200-250 кгс/см. кв.)

Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Химический анкер, его свойства и использование

Анкеровка представляет собой процесс закрепления различных конструкций на твердом основании — фундаменте, стенах или несущих опорах.

Анкер — это крепёжное изделие для фиксации различных конструкций, деталей, механизмов к несущему основанию. В зависимости от физики процесса различают два принципиально разных типа анкеров — механический и химический.


Механический анкер

Традиционные механические анкерные соединения работают за счёт сил трения, возникающих между телом анкера и внутренней поверхностью крепежного отверстия в основании, после того как металлические цанги или пластиковый дюбель встают враспор. Отдельный подвид анкеров работает за счёт упора на внутреннюю сторону пустотелых материалов или гипсокартона.

Подобные крепления получается чрезвычайно крепким — сила вырывания металлических анкеров, закрепленных в бетоне, может достигать 10-15 кН или 1000-1500 кгс.

Несмотря на ряд очевидных преимуществ — быстрый монтаж, отсутствие погодных и температурных ограничений при работе, механическая анкеровка имеет несколько существенных ограничений. Она создает высокое напряжение внутри материала и поэтому не подходит для использования в слабых и пористых основаниях — дереве, газо- и пенобетоне, а также в краевых зонах прочных бетонных конструкций.

Химический анкер

В отличие от механического химический анкер работает за счёт сил адгезии и трения, возникающих в точках контакта с микронеровностями отверстия. А также за счёт своей формы при применении в материалах с пустотами, например, в керамзитобетоне или щелевом кирпиче. В отдельных случаях, когда требуется закрепить конструкцию к ячеистому бетону, химический анкер — единственное доступное решение.

Химический анкер для бетона, кирпича, дерева или металла представляет собой жидкий двухкомпонентный состав, который выдавливается в отверстие основания и твердеет под воздействием воздуха.

Производители строительных смесей выпускают два основных вида химических анкеров — на основе полиэфиров, например, Sika® AnchorFix® -1, и на основе эпоксидных смол, например, Sika® AnchorFix® -3+.

Максимальная нагрузка на вырыв в бетоне при химической анкеровке достигает 70-75 кН или 7000-7500 кгс. Что в несколько раз превышает возможности механических анкеров.

Из-за того, что внутри основания не возникает дополнительных напряжений, такие анкеры позволяют эффективно закреплять конструкции в деревянных и пористых материалах, натуральном камне, газосиликатных кирпичах. И что немаловажно, химические анкеры отлично работают на краях основания и в тонких деталях — балках, перилах, свесах или карнизах. Поэтому данный вид крепления становится все более популярным среди строительных компаний.

Преимущества химического анкера перед традиционным

  • Выдерживает большие нагрузки благодаря увеличению глубины анкеровки и диаметра анкера.

  • Не создает дополнительного напряжения в бетоне и позволяет закреплять конструкции близко к кромкам основания.

  • Подходит для применения на материалах с низкой прочностью.

  • Подходит для крепления к кладке из пустотелого кирпича.

  • Защита крепежа и основания от коррозии и воздействия агрессивных химикатов за счёт герметизации соединения.

  • Закрепление арматурных выпусков для последующего замоноличивания или заливки железобетонных конструкций.

Как пользоваться химическим анкером

Подготовка основания

В материале основания сверлятся отверстия необходимого диаметра и глубины. После сверления необходимо выполнить трёхкратную очистку отверстия с помощью сжатого воздуха и круглой металлической щётки.

Важно! Нельзя применять для продувки масляные компрессоры. Частички масла, содержащиеся в струе воздуха, при попадании на внутреннюю поверхность отверстия ухудшат адгезию анкеровочного состава.

Так как время жизни рабочего состава химического анкера имеет ограниченный срок — от 4 до 30 минут в зависимости от температуры окружающей среды, рекомендуется заранее спланировать систему крепления и подготовить все отверстия в основании одновременно.

Нанесение анкеровочного состава

Химические анкеры выпускаются в форме капсул и картриджей или в наливном формате в вёдрах для анкеровки отверстий увеличенного диаметра — Sikadur®-42 HE.

Перед установкой химического анкера для пустотелого кирпича в проделанное отверстие вставляется специальная сетчатая гильза, препятствующая растеканию смеси внутри основания и повышенному расходу состава.

Составы картриджного и наливного типа не имеют ограничений и подходят для отверстий любого диаметра и глубины.

Компоненты химического анкера картриджного типа находятся в двух независимых контейнерах и смешиваются при выдавливании внутри носика-смесителя особой спиралевидной формы. Носик-смеситель вставляется на всю глубину отверстия, и с помощью пистолета-дозатора состав закачивается в направлении изнутри наружу, чтобы не образовывались воздушные пузыри. Затем в заполненное отверстие вставляется или вкручивается закладная деталь.

При использовании наливных химических анкеров компоненты смешиваются заранее в отдельной ёмкости.

Набор полной прочности

Эпоксидные анкеровочные составы твердеют в течение 7-70 часов. Быстротвердеющие полиэфирные составы твердеют заметно быстрее от 35 минут до 24 часов.

Время отверждения хим. анкера зависит от температуры окружающей среды, чем она выше, тем быстрее состав набирает прочность.

После полного отверждения можно приступать к монтажу строительных конструкций.

Компания Sika выпускает несколько видов анкеровочных составов на основе полиэфиров и эпоксидных смол, отличающихся высоким качеством для проведения работ по химической анкеровке. На выбор доступны составы картриджного типа — Sika® AnchorFix® -1 и Sika® AnchorFix® -3+, и наливного — Sikadur-12 Pronto и Sikadur®-42 HE.

105 фото, описание и применение для бетона —

  • виды, размеры и фото анкерного крепежа
  • виды, назначение, применение, конструкция, типы, допустимая нагрузка
  • распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка
  • Виды анкеров для бетона – выбор размера болта и особенности применения
  • Анкерный болт: какие бывают и для чего применяются
  • устройство, виды, какой выбрать и монтаж
  • Как крепить анкерный болт: видео, фото, нюансы, советы
  • Фотографии анкерных болтов 630 – бесплатные фотографии и лицензионные изображения от Dreamstime
  • Фотографии анкерных болтов 618
  • 48 Фотографии петель анкерных болтов
  • вес анкерного болта изображение, фотографии и изображения на Alibaba

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.
С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

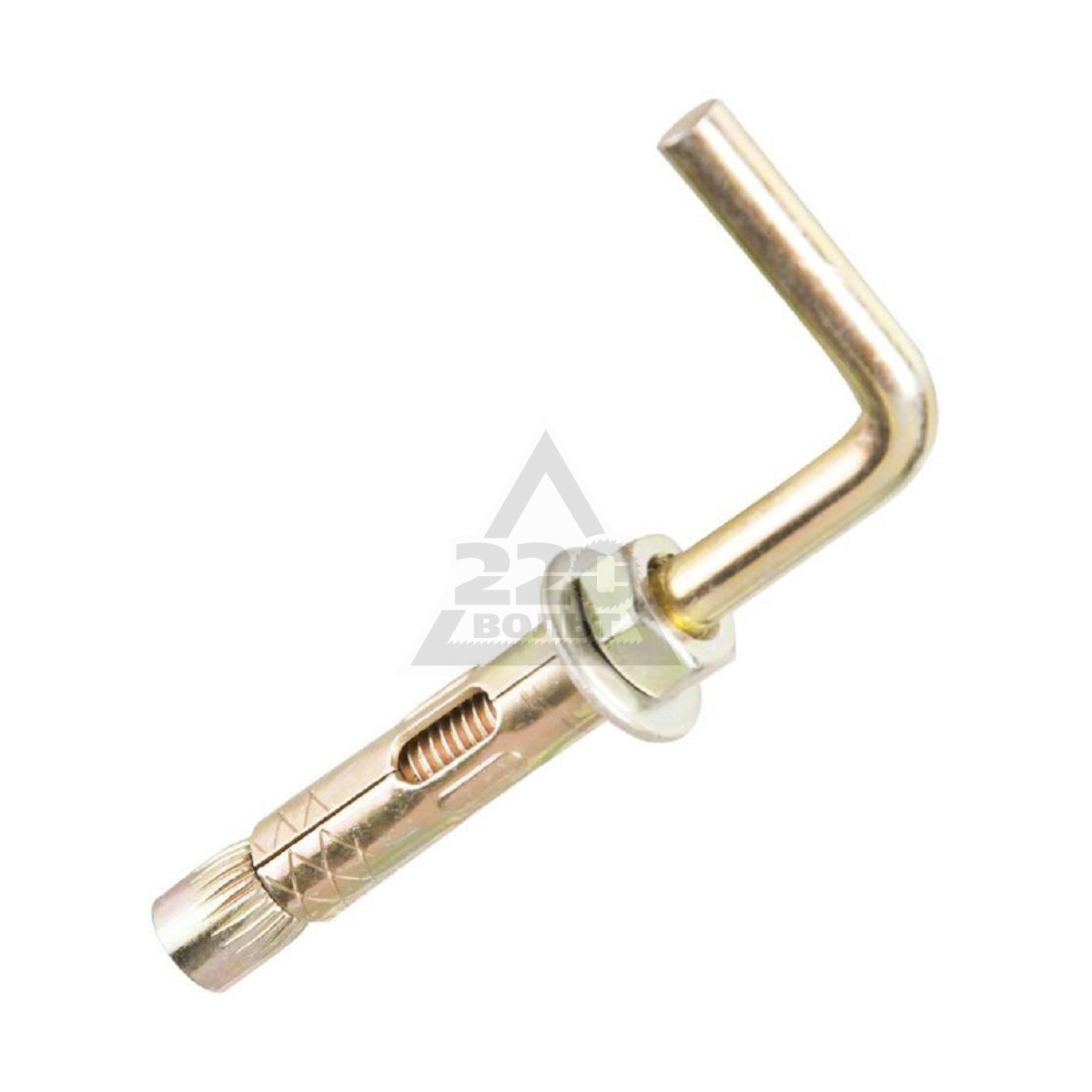

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

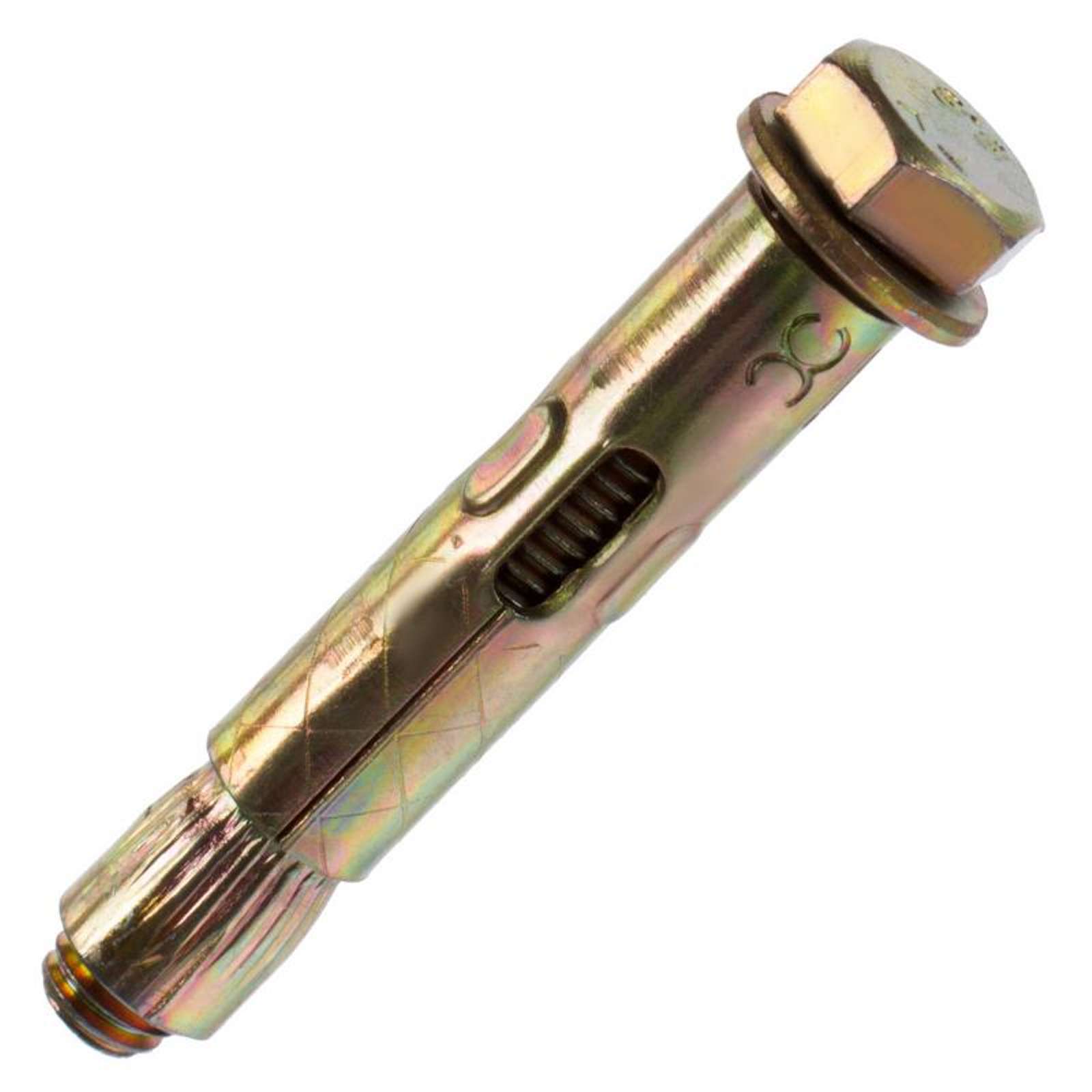

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Оценка статьи:

Загрузка… Поделиться с друзьями:

виды, назначение, применение, конструкция, типы, допустимая нагрузка

Надежность анкеров сделали их наиболее популярным крепежным соединением при закреплении конструкций на бетонных и кирпичных основаниях — стенах, перегородках, фундаментах, плитах перекрытия и т. д. Всего насчитывается более десятка видов анкеров, различающихся по способу крепления, конструкции и материалу основания.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта

Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Конструкция анкеров, отличие от других крепежных соединений

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т. д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см2 (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

  • Малые (длиной до 5,5 см и диаметром до 0,8 мм).
  • Средние (длиной до 12 см и диаметром до 1,2 см).
  • Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

  • Для плотных бетонных, кирпичных или каменных материалов.
  • Для пустотелых кирпичных и бетонных оснований.
  • Для листовых материалов — гипсокартона,
    древесно-стружечных и древесно-волокнистых плит.



По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание
(расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

  • Клиновые.
  • Распорные.
  • Забивные.
  • Винтовые.
  • Втулочные.
  • Разжимные.
  • Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта

Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

В землеустройстве

Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

  • Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
  • Пассивные — прикрепляются за счет фиксирующего цемента.
  • Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Заключение

Анкерный крепеж применяется для закрепления разнообразных конструкций в твердых основаниях, в основном представленных бетоном, кирпичом и камнем, а также в пористых и иных материалах. Однако принципы анкерного крепления, основанного на расширении и закреплении крепежного элемента в отверстии, нашли широкое применение в различных сферах деятельности — от сбора мебели до стоматологии.

Видео-обзор видов анкеров и их применение

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик  берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям  индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Виды дюбелей для бетона

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

Тип дюбеля и фотоОсобенности
Распорный

Такой дюбель для бетонной стены отличается от других типов величиной и формами шурупов. Обычно они сделаны в форме шифера, что позволяет забивать детали в бетонную стену молотком.

Гильзы или крепежные элементы цилиндрической либо трубчатой формы, бывают разнообразными: с двумя или тремя распорами. Часто они имеют шипы, что увеличивает надежность фиксирования.

Бабочка

Такие виды дюбелей для бетона используются при работе с тонкими покрытиями стен. Гильза вставляется в отверстие, а тыльная ее сторона сворачивается из-за вставки шурупа в бетонную стену. Так дюбель закрепляется в стене.

Универсальный

Этот крепеж аналогичен распорному типу, фиксация производится по типу «бабочки». Особенность его – возможность использования для самых разнообразных поверхностей стен.

Дюбель-гвозди

Крепеж применяется для монтажа конструкций к бетону из разных материалов. Гвоздь забивается в стену при помощи молотка, но лучше если использовать специальный пистолет.

Фасадный

Инструмент фасадного вида используется для устройства каркасных конструкций по основанию из кирпича и бетона. Дюбеля имеют некоторые общие характеристики с распорным типом, но они немного длиннее, а «шляпка» больше. Стержень и гильза изготовлены из стойких к ударам материалов.

Химический

Это не совсем обычный крепеж. В его составе специальная капсула, которая содержит химические вещества, поэтому шуруп изготовлен из металла. Используется дюбель для легкого бетона. При вкручивании элемента химикаты играют роль клея, поэтому нужно ждать, пока застынет основа. Обычно это длится от двух часов до суток.

КВТ

Работает только для газобетонных поверхностей. Особенность такого типа — широкая резьба, гарантирующая прочность при применении аналогичных дюбелей для пористых поверхностей.

GB

Такое крепление применяется для стеновых блоков из полистиролбетона. Его гильза напоминает распорную, но имеет спиралевидный вид. Дюбель GB вида выдерживает достаточно большие нагрузки. Их эффективно можно применять для крепления подвесных шкафов, вытяжки, полок и других тяжелых бытовых предметов.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего

Виды анкеров для бетона – выбор размера болта и особенности применения

Анкерный болт незаменим для крепления тяжелых бетонных конструкций, таких как фундаменты, плиты перекрытия, стены и перегородки. На фото анкера представлены его составные части:

  • внутренний болт;
  • коническая гайка;
  • корпус.

Принцип работы эффективен: по мере вкручивания специальный крепежный элемент расширяет метиз и обеспечивает надежную фиксацию необходимой конструкции.

Краткое содержимое статьи:

Основные характеристики анкеров

Анкер представляет собой стальной стержень, размером от 45 мм до 200 мм. Характерную конструктивную особенность ему придают втулка с продольными прорезями и гайка.

В наименовании изделия первая цифра указывает на диаметр подходящего отверстия, вторая – на длину самого крепежного элемента, а третья – на размер резьбы.

При выборе надежного соединения необходимо обратить внимание на следующее:

  • модель и расположение конструкции;
  • условия эксплуатации;
  • тип крепления;
  • параметры;
  • результаты расчета нагрузки (не допустимо превышение 25% от нагрузки, указанной в ГОСТ).

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Принцип действия следующий: сначала подготавливается отверстие, подходящее по глубине и длине. Затем вставляется болт и после разжимается при помощи специального устройства. Далее в него вкручивается непосредственно крепежный элемент.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Механизм действия следующий: во время осаживания благодаря своей форме анкер, помещенный в уже готовое отверстие, увеличивается в диаметре.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером. Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

Некоторые производители выпускают тубы с мерной шкалой, что значительно упрощает процесс подачи и позволяет обойтись без дополнительных инструментов при монтаже.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Фото анкеров для бетона

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:
Анкерный болт: разновидности и назначение
Как правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

    Анкерный болт с гайкой фото

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

    Анкерный болт с крюком фото

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

    Анкерный болт с кольцом фото

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

    Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

  1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
  2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
  3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

    Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

устройство, виды, какой выбрать и монтаж

Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье.

Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Что такое анкер для бетона

Внешне анкер похож на болт, но имеет расширяющуюся нижнюю часть. На фото можно увидеть основные типы крепежей. Среди них есть те, которые считаются универсальными. Их используют чаще всего. А есть такие анкеры, которые подходят только для особых случаев.

Анкерные крепления настолько прочно соединяют конструкции друг с другом, что их используют при строительстве многоэтажных домов и даже при бурении нефтяных скважин.

А для домашнего ремонта или строительства подойдут крепежи универсального назначения. На изделиях этого типа мы остановимся более подробно.

Несущая функция бетонных метизов наверняка известна всем. Если нет, то вот примеры, что можно сделать с помощью анкерных креплений:

 Загрузка …  Загрузка …

Интересная информация: самый маленький анкер (длиной 18 мм) способен выдержать вес до 800 кг. Сразу возникает вопрос, как такой маленький болт может выдерживать такие большие нагрузки?

Секрет надежности крепления кроется в продуманной конструкции анкерных болтов. Сила трения, упор в поверхность отверстия выступающих распорных элементов, фиксация специальным клеем – вот основа надежности анкерного крепления.

Чтобы не запутаться в многообразии метизов, разберемся, какие разновидности крепежей существуют и как пользоваться каждым из них.

Виды анкеров для бетона

Вообще, насчитывается порядка десятка видов анкерных крепежей. И каждый из них приспособлен под определенную задачу. Какие-то болты подходят только для установки в плотные материалы, а какие-то устанавливаются в пористый газобетон. И, как мы уже говорили, есть универсальные, так сказать, многозадачные изделия.

Из чего же состоит стандартный универсальный анкерный болт по бетону:

  • Первый элемент – это Шпилька (или болт). Это самая прочная часть конструкции. С одной стороны может быть головка болта (шестигранная или со шлицей). Если это шпилька, то она снабжена резьбой для накручивания гайки. Нижняя часть болта выглядит как расширенный книзу конус. Для чего нужен конус, увидим далее, при разборе процесса монтажа.
  • Втулка (ее еще называют гильза или рубашка). Это тоже важная часть, потому что именно она обеспечивает сцепление с поверхностью бетонного основания. Чтобы втулка не треснула, ее делают без сварочных швов из цельного куска металла. С нижнего края она имеет прорези в виде лепестков.

Чтобы не ошибиться с диаметром просверленного отверстия, обратите внимание на маркировку метизов. Например, обозначения анкера по бетону М10 12х100 расшифровывается так: М10 – это диаметр самого болта, а 12 – это размер сверла, которое нужно использовать. 100 – обозначает длину шпильки.

А теперь самое интересное. Чтобы представить принцип работы анкера, рассмотрим пример установки универсального крепежа:

  1. Сначала нужно просверлить отверстие и зафиксировать в нем анкер. Чаще его просто аккуратно забивают молотком или киянкой.
  2. Затем на выступающий конец начинают накручивать гайку. С этого момента вступает в работу тот самый конус на конце болта. Гайка начинает тянуть шпильку, и конусный конец начинает двигаться внутрь гильзы и раздвигать лепестки наружу.
  3. Раскрывшиеся лепестки практически врезаются в стенки просверленного отверстия, что создает прочную якорную фиксацию.
Распорные

Название говорит о том, что конструкция имеет распорные элементы. Здесь распорным элементом является тот самый конус на конце болта, который раскрывает лепестки втулки. В некоторых случаях конус может быть даже двойной.

На фотографии ниже мы видим обычный распорный анкер с одинарным конусом, который приводится в действие фланцевой гайкой.

Распорный вид крепежа используют для установки в стенах, сделанных из следующих материалов:

Большую роль играет материал, из которого изготовлено крепление. Если метиз сделан из качественных материалов, то он способен выдерживать большие нагрузки.

Забивные

На первый взгляд, этот вариант выглядит очень просто, и даже его цена очень символична. Популярный латунный тип имеет вид цилиндра с надрезами по одному краю. Но, вспомним фразу: «Все гениальное просто!». Простой тип крепежа считается одним из самых надежных. Его используют даже в тех случаях, когда нужно закрепить предметы критически большой массы.

Как работает этот простой механизм? Внутри цилиндра находится клин. При забивании установочным инструментом, клин раскрывает лепестки цилиндра, и они прочно фиксируют анкер внутри бетона.

Кстати, расклинивание создает давление внутри основания, в которое устанавливается анкер. Поэтому забивной крепеж следует использовать только в плотных сортах бетона, в кирпичной кладке и природном камне.

Для получения прочного сцепления, рекомендуется сначала расклинить втулку путем сбивания внутреннего клина установочным инструментом, а уже потом вкручивать болт.

Забивные метизы делают из разных материалов. Для навеса особо массивных конструкций используют стальные оцинкованные аналоги. А для подвешивания легких конструкций в пористый бетон вбивают пластмассовые дюбельные втулки. В этом случае вместо болтов используют шурупы.

В магазинах мы можем увидеть цилиндры, которые имеют рифленую поверхность с насечками и просто гладкую. В чем разница этих крепежей?

Рифленая поверхность создает повышенную силу трения и сцепление с материалом стены. Поэтому, такие крепления используют для установки габаритных тяжелых предметов.

Гладкие цилиндры пригодны для навешивания более легкой мебели и техники.

Забивные механизмы имею еще одну особенность. Они практически не поддаются демонтажу. Поэтому, их используют для крепления антивандальных конструкций. Для кого-то эта характеристика может быть существенным минусом при выборе подходящего типа крепежа.

К типу забивных крепежей можно также отнести анкерные дюбели для бетона и потолочные анкеры.

Рамные

Рамный анкер называется так, потому что с его помощью устанавливают рамы окон и дверей. Самым популярным среди рамных крепежных изделий является
распорный анкер. Его используют для установки в плотный бетон и кирпич.

Классическая конструкция анкерного крепления нам уже знакома. Отличием рамного анкера является то, что внутри втулки расположен винт со шляпкой. Его можно закрутить отверткой или шуруповертом. А вот функцию распорки здесь играет конусная гайка. Когда винт вкручивается, она поднимается вверх по резьбе и расклинивает лопасти втулки.

Чтобы во время монтажа конструкция не прокручивалась, на верхней части втулки предусмотрены специальные упоры.

Иногда, для крепления конструкций большой массы, используют болты с 2 зонами расклинивания.

Саморезы по бетону

Эти метизы не похожи на анкеры. Скорее они выглядят как обычные саморезы. Но, благодаря особой ширине резьбы, их с успехом используют при креплении легковесных предметов на бетонном основании. Это может быть монтаж временных конструкций, необходимых при проведении ремонта. Легкие предметы интерьера тоже можно подвесить на бетонные саморезы.

Могут возникнуть сомнения на счет прочности крепления с помощью саморезов. Но резьба (особенно когда она неравномерная и с продольными насечками) хорошо сцепляется с бетоном и такой шуруп невозможно вырвать.

Обратите внимание, что иногда такой саморез можно вкрутить сразу в стену с помощью отвертки. Этот способ подходит для пористых сортов бетона. А вот в плотном бетоне придется предварительно просверлить отверстие и уже потом вкрутить крепеж.

Анкера клиновые

Клиновой анкер можно назвать лидером среди металлических крепежей. Этот болт выдерживает огромные нагрузки и прочно крепит крупные и тяжелые конструкции к бетонному и каменному основанию.

Чтобы можно было представить степень надежности крепления, приведем примеры вариантов использования этого анкера:

  • установка лифтов и подъемников;
  • навешивание промышленных стеллажных систем;
  • монтаж строительных колонн и опор;
  • укрепление материалов фасадов зданий и витражного остекления.

Этот тип крепежа выдерживает нагрузки в сейсмически активных зонах, имеет устойчивость к срезу и вырыву, благодаря качеству стали и продуманной конструкции.

После перечисленных характеристик трудно усомниться в качестве и надежности этого крепежа. Рассмотрим поближе строение клинового крепежа. Его называют так же анкер-шпилька.

На фотографии видно, что конструкция состоит из стержня с резьбой. С одной стороны стержня расположен конусовидный хвостовик, а с другой накручивается гайка. Распорная головка опоясывает нижнюю часть шпильки и состоит из лепестков.

Принцип действия механизма прост: при закручивании гайки, конус распирает лепестки муфты, и они плотно сцепляются с материалом отверстия.

Клиновые анкера не подлежат демонтажу. Поэтому, если есть намерение последующей разборки конструкции, сделайте так: при монтаже просверлите отверстие длиннее размера шпильки, и после демонтажа забейте стержень полностью в стену.

Разжимные

Этот уникальный тип крепления также называют анкер бабочка. Это настоящая палочка-выручалочка в случаях, когда нужно повесить карнизы, настенные светильники и другие легковесные конструкции в полые бетонные и кирпичные блоки.

Особенность этого крепления состоит в том, что на внешней гильзе он имеет  прорези. При закручивании болта они сгибаются и складываются в «юбку».

После установки получается прочное крепление. С внешней стороны в бетон врезаются шипы, которые находятся на головке гильзы. Они не позволяют прокручиваться конструкции и дают дополнительную прочность. С обратной стороны к стене плотно прижимаются лепестки раскрывшейся юбки.

Химические анкеры для бетона

Если сказать образно, этот супер клей позволяет буквально вклеить в стену железную арматуру. Поэтому самым важным компонентом в химическом крепеже является сверхпрочный клеевой состав.

Как выглядит и из чего состоит химический анкер можно увидеть на следующей фотографии.

Мы видим, что химические анкеры идут комплектами, в состав которых входят:

Как крепить анкерный болт: видео, фото, нюансы, советы

На чтение 8 мин. Просмотров 3.2k. Опубликовано

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.



Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.



Фотографии анкерных болтов 630 – бесплатные фотографии и лицензионные изображения от Dreamstime

Строительная площадка для здания со стальной конструкцией. Плиты с анкерными болтами для крепления стальных колонн на усиленные. Бетонное основание. Ключи гаечные

Установка осветительной колонны или щита с четырьмя анкерными болтами на дорожку строительной площадки, засыпанную гравием. У бетонного бордюра

Анкерные болты.Различные новые анкерные болты на белом

Рядный железобетонный фундамент с металлическими анкерными болтами для установки металлических колонн. Ряд железобетонных фундаментов с металлическим анкером

Белый анкерный болт для бетонного подоконника на бетонном основании. Два из бетона Болтов для крепления Поддерживаемого соединения базового этажа. И стальная конструкция

Опалубка и армирование бетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.Опалубка и армирование бетона

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Несущие конструкции, металлический каркас быстровозводимого дома

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Несущие конструкции, металлический каркас быстровозводимого дома

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерный болт бетонного порога на бетонном основании. Белые бетонные болты для крепления опор между цокольным этажом. Конструкция и стальная конструкция

Многие латунные анкерные болты размером 1/4 дюйма. Мягкий фокус сверху и снизу

Пластиковые анкерные болты на деревянной поверхности рабочего стола.Инструменты и автозапчасти, а также пластиковые анкерные болты на деревянной поверхности рабочего стола

Анкерные болты втулки на деревянной поверхности верстака. Инструменты и автозапчасти, а также анкерные болты гильзы на деревянной поверхности рабочего стола

Анкерные болты втулки на деревянной поверхности верстака. Инструменты и автозапчасти, а также анкерные болты втулки на деревянной поверхности рабочего стола

Старые анкерные болты с молотком и гвоздем.Студия выстрел из старых анкерных болтов молоток и гвоздь, изолированные на белом

Анкерные болты в бетонной стене. Защита дома от падения со склона

Металлический столб, крепящийся к основанию с помощью анкерных болтов и гаек. Опора железного столба

Различные новые анкерные болты изолированы. На белом

Болты анкерные стальные.С закладкой гаек на сетку арматуры опоры башенного крана

Два стальных анкерных болта. С гайками и стальной решеткой на усилении опор башенного крана

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе.В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Анкерные болты забетонированы в опору, крепятся к гайке по резьбе. В опору забетонированы анкерные болты, крепящиеся к гайке на резьбе

.

Два стальных анкерных болта с гайками.И сетка стальная на арматуре опор башенного крана

Два стальных анкерных болта с гайками. И сетка стальная на арматуре опор башенного крана

Рядный железобетонный фундамент с металлическими анкерными болтами предназначен для установки металлических колонн. Фундаменты склада на строительстве

Армирование железобетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.

Столбы металлические с соединительными анкерными болтами. Каркас здания против голубого неба

Рука в перчатках удерживает металлические анкерные болты. Рабочая рука в перчатке держит металлические анкерные болты на стене из дерева

Рука в перчатках держит металлические анкерные болты. Рабочая рука в перчатке держит металлические анкерные болты на стене из дерева

.

Фотографии анкерных болтов 618

Анкерный болт в бетоне. Анкерный болт в бетонном фундаменте с мокрым схватыванием

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону.Высокая прочность на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности.Бетонный анкерный болт высокой прочности на белом фоне

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Анкерный болт. И подъемный болт, используемый для фиксации машины на месте установки машины

Анкер-шпилька для бетонной стены.Изолированные на белом фоне

Анкерный болт для кирпичных и бетонных стен, изолированные на белом фоне.

Анкерный болт для бетонной стены, изолированные на белом. Справочная информация

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната

Стальной витой трос и анкерная проушина в бетоне.Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании. Концевой узел стального каната рабочая проволока сварная стенка

Стальной витой трос и анкерная проушина в бетоне. Стальной витой трос и анкерная петля для стального болта в бетонном основании.Концевой узел стального каната рабочая проволока сварная стенка

Старый анкерный болт с гильзой или распорный болт, закопанный в бетонной стороне. Прогулки

Белый анкерный болт для бетонного подоконника на бетонном основании. Два из бетона Болтов для крепления Поддерживаемого соединения базового этажа. И стальная конструкция

Анкерный болт бетонного порога на бетонном основании.Белые бетонные болты для крепления опор между цокольным этажом. Конструкция и стальная конструкция

Анкерный болт по бетону. Высокая прочность

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Ведущий двойной распорный анкер или распорный болт.Установка отличается размером Lead Double Expansion Anchor или дюбелем для крепления в бетонный кирпич или блок

Гайки анкера выступают из бетона в новостройке. Закрыть анкерные болты в бетонном основании нового здания с арматурой на строительной площадке

.

Ведущий двойной распорный анкер или распорный болт. Установка отличается размером Lead Double Expansion Anchor или дюбелем для крепления в бетонный кирпич или блок

Ведущий двойной распорный анкер или распорный болт.Ведущий двойной распорный анкер или распорный болт для анкеровки в бетонный кирпич или блок, изолированный на белом

Анкерный болт с латунной гильзой или распорный болт. Анкерный болт втулки или распорный болт – цвет радуги золотистый для бетонной стены, изолированной на белом фоне

Анкерный болт с латунной гильзой или распорный болт. Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Анкерный болт с латунной гильзой или распорный болт.Установить другой размер латунные втулки Анкерный болт или Expansion Болт радужный золотистый цвет для бетонной стены изолированы

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом. удаление пыли с помощью пылесоса. Строительные услуги на

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом.удаление пыли с помощью пылесоса. Строительные услуги на

Рабочий пылесосит бетонный пол. Строительные услуги по очистке гильзы с анкерным болтом. удаление пыли с помощью пылесоса. Строительные услуги на

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ.удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол.Рабочий пылесосит бетонный пол

Анкерный болт втулки для строительных работ. удаление пыли пылесосом. Рабочий пылесосит бетонный пол. Рабочий пылесосит бетонный пол

Плоскогубцы и анкер для бетона. Болт высокопрочный

Плоскогубцы и анкер для бетона. Болт высокопрочный

Черный винт в сером изолированном дюбеле.Стальной винт и пластиковый анкер для крепления в бетонной стене. Пластиковый дюбель. Черный винт в сером изолированном дюбеле

Болт крепления анкерной скобы с тросовой стропой. Закройте рабочий болт крепления анкерной скобы с тросовой стропой на противовесе крана

Анкерный болт. На пирсе во время заката / восхода солнца

Анкерный болт вверх близко.Анкерный болт на пирсе во время заката / восхода солнца

Рядный железобетонный фундамент с металлическими анкерными болтами для установки металлических колонн. Ряд железобетонных фундаментов с металлическим анкером

Молоток анкерный болт. Изолированные на белом фоне

Установка анкерной штанги в мокрый бетон основания.Анкерная штанга погружается во влажный бетон новообразованного фундамента

Анкер с болтом на фундамент нового дома. Анкер со стальным болтом на фундамент нового дома

Анкер для бетона и кирпича, изолированный на белом фоне.

Анкерный болт и подъемный болт, используемые для фиксации машины в месте ее установки.В Таиланде

Анкерный болт с петлей. На белом фоне

Болт крепления анкерной скобы с тросовой стропой. Закройте рабочий болт крепления анкерной скобы с тросовой стропой на противовесе крана

Анкерный болт гильзы / распорный болт. Несколько анкерных строительных металлических. Анкерный болт гильзы

Опалубка и армирование бетонного фундамента металлическими анкерными болтами, предназначенными для установки металлических колонн.Опалубка и армирование бетона

Анкер строительный металлический. Анкерный болт втулки.

.

48 Фотографии петель анкерных болтов

Анкерный болт с петлей. На белом фоне

Анкерный болт с петлей. В разобранном виде на светлом фоне

Средний анкерный болт с петлей. Средний размер (длина 120 мм), анкерный болт с петлей собрать на белом фоне

Раппельная стойка, страховочная петля и веревка во время подготовки к спуску с якоря после завершения лазания в.Раппельная стойка – петля безопасности и

Якорь для скалолазания в песчанике, в ущелье Красной реки, Кентукки. Горизонтальный фон скалолазание анкерный болт в оранжевой скале песчаника в Кентукки

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону. Высокая прочность на белом фоне

Анкерный болт по бетону.Высокая прочность на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности. Бетонный анкерный болт высокой прочности на белом фоне

Бетонный анкерный болт повышенной прочности.Бетонный анкерный болт высокой прочности на белом фоне

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Трос из нержавеющей стали, прикрепленный к скале для безопасности.Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Анкерный болт по бетону. Высокая прочность

Болт с проушиной посередине. Стальная проушина для анкерного болта в скале. Фиксированный стальной трос. Альпинистская тропа виа феррата. Витая веревка закреплена в roc. Горная стена с карабином

Бетонный анкерный болт высокой прочности на белом фоне.Подходит для использования в рекламном дизайне и строительстве

Якорное восхождение по скалам. Горный якорь для свободного лазания

Одинарная шпилька. На белом фоне

Плоскогубцы и анкер для бетона. Болт высокопрочный

Плоскогубцы и анкер для бетона. Болт высокопрочный

Болт для скалолазания в ущелье Красной реки отбрасывает тень на поверхность скалы из песчаника. Вертикальный болт для скалолазания, отбрасывающий тень на скалу из песчаника в Кентукки

Болт для скалолазания в ущелье Ред-Ривер, штат Кентукки. Вертикальный якорь для скалолазания в оранжевой скале из песчаника, отбрасывающей тень

Откидной болт на стойке.Цепь прикреплена к рым-болту к старому обветренному деревянному столбу

Трос из нержавеющей стали, прикрепленный к скале для безопасности. Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Гвоздичный узел на карабине HMS. Самостраховка гвоздичным узлом на карабине HMS в альпийском якоре

Трос из нержавеющей стали, прикрепленный к скале для безопасности.Якорь из горного железа для свободного лазания. Трос из нержавеющей стали, закрепленный на скале для безопасности пешеходного маршрута

Крючки для лазания. Набор старых альпинистских крючков

Кандалы различных размеров на верстаке. Набор кандалов различных размеров на хорошо зарекомендовавшем себя верстаке

Док. Детали болларда на набережной

Причал с тросами с судов.Маркированный максимальный вес

Деталь конца кабеля. Стальная стяжка с креплением и металлическими тросиками против зеленой травы

Причал в порту для стоянки яхт и кораблей с катерами. И провизоры

Причал в порту для стоянки яхт и кораблей с катерами. И провизоры

Причал в порту для стоянки яхт и кораблей с катерами.И провизоры

Связывание. Трос яхты, привязанный крючком к цепи

Штифт и шплинт. Часть кранового строительства

Расширительные анкеры. Расширительные анкеры на цветном фоне

Альпинистское снаряжение. Набор старых альпинистских крючков

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный. На белом фоне

Винт расширительный высокопрочный промышленный.На белом фоне

Анкерные дюбели на белом. Дюбели для соединения бетонных плит по белому

Звено кабеля натянуто на фоне голубого неба. Звено стального троса натянуто на фоне голубого неба

Расширение высокопрочное промышленное.

.

вес анкерного болта изображение, фотографии и изображения на Alibaba

Примечание. Некоторые товары запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

US $ 0,6-0,6 / шт. (Цена FOB)

5000 шт. (Мин. Заказ)

0,01-0,02 US $ / шт. (Цена FOB)

10000 шт. (мин. Заказ)

0 долларов США.02-0.04 / шт. (цена FOB)

100 штук (минимальный заказ)

12,0-12,0 долларов США / штук (цена FOB)

1000 штук (минимальный заказ)

106,0–110,0 долл. США / шт. (цена FOB)

2 шт. (минимальный заказ)

0,6–0,6 долл. США / шт. (цена FOB)

(5000 шт. шт.) Мин.Заказ)

0,01–1,0 долл. США / килограмм (цена FOB)

1 килограмм (минимальный заказ)

0,05–0,05 долл. США / шт. (цена FOB)

100

шт. (минимальный заказ)

0,19–0,3 долл. США / шт. (цена FOB)

500 шт. (минимальный заказ)

0,15–0,16 долл. США / метр (цена FOB)

1000 метров (мин.Заказ)

0,08–0,09 долл. США / шт. (цена FOB)

1000 шт. (минимальный заказ)

2,5–2,5 долл. США / шт. (цена FOB)

100 шт. (Мин. Заказ)

0,15–0,16 долл. США / Счетчик (Цена FOB)

1000 счетчиков (Мин. Заказ)

0,15–0,16 долл. США / Счетчик (Цена FOB)

1000 метров (мин.Заказ)

0,15–0,16 долл. США / Счетчик (цена FOB)

1000 метров (мин. Заказ)

29,0–1449,0 долл. США / Комплект (цена FOB)

Комплект (Мин. Заказ)

25,0-1180,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

998,0-1522,0 долл. США / комплект (цена FOB)

1 комплект (мин.Заказ)

850,0-980,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1219,0-1219,0 долл. США / комплект (цена FOB)

1 комплект (Мин. Заказ)

65,0-65,0 долл. США / Квадратный метр (Цена FOB)

1 Квадратный метр (Мин. Заказ)

638,0–768,0 долл. США / Комплект (Цена на условиях FOB )

1 комплект (Мин.Заказ)

939,0-969,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

153,9-198,3 долл. США / Квадратный метр (цена FOB)

Квадратные метры (Мин. Заказ)

32,8-35,9 долл. США / Квадратный метр (Цена FOB)

600 Квадратных метров (Мин. Заказ)

853,94 долл. США / 2000,0 / Комплект ( Цена FOB)

1 комплект (мин.Заказ)

779,0-1769,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1650,0-1800,0 долл. США / комплект (цена FOB)

комплект (Мин. Заказ)

28,0-36,0 долл. США / Квадратный метр (Цена FOB)

200 Квадратных метров (Мин. Заказ)

828,0–1220,0 долл. США / Комплект (Цена на условиях FOB )

1 комплект (Мин.Заказ)

1099,0-1179,0 долл. США / Комплект (цена FOB)

1 комплект (минимальный заказ)

850,0-980,0 долл. США / Комплект (цена FOB)

шт. (Мин. Заказ)

2090,0-2280,0 долл. США / Комплект (Цена FOB)

1 комплект (Мин. Заказ)

798,0–999,0 долл. США / Комплект

006 (Цена FOB)

2 комплекта (мин.Заказ)

1177,0-1530,0 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

1100,0-1100,0 долл. США / Квадратный метр (цена FOB)

Квадратный метр (Мин. Заказ)

729,0–3106,0 долл. США / Комплект (Цена FOB)

1 комплект (Мин. Заказ)

1977,0–2060,0 долл. США / Комплект (Цена FOB )

2 комплекта (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} – {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

{{/если}} .

Трехлучевые анкеры, Серия 3.501.1-149 фото

Фундаменты трехлучевые железобетонные – это опорные конструкции, которые устанавливаются под центрифугированные железобетонные конические консольные опоры контактной сети ЛЭП и опоры с жесткими поперечинами с одиночными и спаренными стойками.

Установка консольных опор контактной сети, которые удерживают контактный провод, целесообразна на сложных отрезках реконструируемых или возводимых с нуля железнодорожных электрических контактных сетей. Эти конструкции, в основном, устанавливаются в горловинах станций с большим количеством путей, на крупных железнодорожных развязках, на боковых и основных путях. На станциях и многопутных перегонах подвеска контактной сети выполняется на опорах с жесткими поперечинами.

Конструкции опор испытывают множество нагрузок. Для того чтобы успешно справляться с этими нагрузками, опоры устанавливаются на специальные трехлучевые фундаменты. При закреплении опоры на трехлучевой фундамент фото вся конструкция получается жесткой и ее запаса прочности хватает, чтобы справиться с возникающими при эксплуатации продольными и поперечными нагрузками.

Железнодорожное строительство – не единственная сфера применения специальных опорных конструкций. Фундаменты трехлучевые также широко применяются в энергетическом и инженерном строительстве – при устройстве опор под ошиновку ОРУ (открытых распределительных устройств) напряжением 35, 110 и 220 кВ, тяговых подстанций и других конструкций (прожекторные мачты, опоры ЛЭП и т.д.).

Фундаменты трехлучевые делятся на несколько типов в зависимости от области применения и грунтовых условий в районе эксплуатации:


  • трехлучевые стаканные фундаменты ТСС;
  • трехлучевые фундаменты с анкерным креплением опор контактной сети ТСА;
  • цилиндрические фундаменты с анкерным креплением опоры ФСА;
  • блочные фундаменты с анкерным основанием ФСБ;
  • фундаменты с уширенной полкой с анкерным креплением опоры ЗФА;
  • свайные фундаменты С, применяемые в слабых грунтах;
  • трехлучевые анкеры с заострением подземной части ТАС для крепления оттяжек анкерных опор;
  • специальные анкеры для установки в скальных грунтах. Делятся на анкеры цилиндрические АСЦ и блочные анкеры с анкерным основанием АБС;
  • стоечные анкеры СА и свайные анкеры АС для слабых оснований.

Фундаменты трехлучевые изготавливаются в соответствии с ГОСТ 32209-2013 «Фундаменты для опор контактной сети железных дорог», ГОСТ 32209-2013 «Фундаменты для опор контактной сети железных дорог», серией 3. 501.1-149 «Фундаменты для центрифугированных железобетонных опор контактной сети железных дорог» и типовым проектом «Рабочие чертежи 4182И «Железобетонные трехлучевые фундаменты и анкеры с заострением подземной части для опор контактной сети»». В качестве материала для изготовления изделий используется тяжелый бетон повышенной плотности классом В30 по прочности на сжатие. Класс по морозостойкости принимается не ниже F200, класс по водонепроницаемости – не менее W6.

Трехлучевые фундаменты армируются вязаными и сварными сетками и каркасами из высокопрочной стали. Армирование выполняется в двух вариантах: основной вариант – из стержневой горячекатаной арматуры класса А-III; дополнительный – из арматуры класса A-II. Вместо арматуры класса А-III может применяться арматура класса Ат-III С. Спираль в фундаментах изготавливается из обыкновенной арматурной проволоки периодического профиля класса Вр-I. Прочая арматура изготавливается из обыкновенной арматурной проволоки периодического профиля класса Вр-I и арматуры класса А-I. Монтажные петли изготавливаются из арматуры класса А-I.

В компании ГК «БЛОК» можно не только заказать фундаменты трехлучевые железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных трехлучевых фундаментов и рассчитать общую стоимость заказа. Купить железобетонные трехлучевые фундаменты фото и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК «БЛОК»: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. Компания ГК «БЛОК» осуществляет доставку железобетонных трехлучевых фундаментов по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.

По вопросам монтажа железобетонных трехлучевых фундаментов обращаться по телефону (812) 309-22-09.


Анкер для газобетона: особенности выбора

Испытания прочности анкера, установленного в ячеистый бетон

Ячеистые бетоны все больше входят в наш быт, заменяя многие блочные материалы при малоэтажном частном  и массовом строительстве. Причин тому много, начиная от приемлемой стоимости, и заканчивая отличными теплоизоляционными свойствами.

Однако у этого материала есть один существенный недостаток – он хрупок, и не в состоянии справляться, со сколь-нибудь серьезными нагрузками. Относится это в первую очередь к блокам с малой плотностью, которые и используются для утепления.

По этой банальной причине  многие озадачиваются вопросом, как установить навесную технику на такие стены. Сегодня мы разберем механический и химический анкер для газобетона – посмотрим на их разновидности и основные свойства.

Содержание статьи

Типы анкеров

Химический анкер для газобетона после вырывания

Главная причина, по которой не подходят стандартные анкера, например, дюбель-шурупы – это слабая равномерная раскрываемость распорного элемента. Газобетон достаточно легко крошится при нагрузках и внутреннем давлении, из-за чего крепление такого дюбеля может ослабнуть, и навешенная техника, а тем более мебель может обрушиться.

Это же касается и дюбель-гвоздей, забиваемых пневматическим пистолетом – они вообще не имеют распираемой части, и держатся только за счет прочности материала, в который забиты.

Разные размеры пор внутри блока

Как уже говорилось, блоки бывают различной плотности. Посмотрите на фото выше, чтобы увидеть это наглядно. Вариант Д600 выглядит явно прочнее, хотя это не самый плотный блок – самая прочная марка обладает плотностью 1200 кг/м3. В такие конструкции можно закручивать и стандартный крепеж, будучи уверенным, что он будет держаться надежно.

Совет! Отсюда сделаем первый вывод – чтобы определиться с типом анкера для газобетона предварительно узнайте его марку. Если данных нет, то лучше перестраховаться, взяв один из вариантов, которые мы сегодня рассмотрим. Конечно их цена будет выше, но оно того стоит.

Механические анкера для ячеистого бетона

Анкерные болты для газобетона Hilti HPD

Механические анкеры для ячеистых бетонов часто называют бабочками, в виду визуального сходства расклиненного распорного элемента с этим насекомым.

Изготавливаются они металлическими, как тот, что показан выше, или имеют дюбель из пластика.

Как вы могли убедиться, просмотрев фото подборку, ассортимент механических анкеров достаточно велик, и это, мы еще не показали всего многообразия.

  • Каждая из представленных моделей обладает определенной устойчивостью к вертикальным и горизонтальным нагрузкам, что обязательно нужно учитывать при подборе крепежа. Подобную информацию можно попытаться получить в магазине, заглянув в спецификацию, но по опыту знаем, что сделать это практически нереально в российских условиях. Поэтому, узнав массу навешиваемого груза, поищите нужные данные в интернете.
  • Все анкера под пеноблоки отлично расклиниваются внутри этих изделий. Однако многие из таких конструкций могут повредить несущую лицевую часть блока при перетягивании. По этой причине производитель оснащает их специальной манжетой, каймой или меткой, которые позволяют ограничить затягивание.
  • Все показанные модели могут успешно применяться для любых пористых материалов.
  • Для крепления дверей и оконных рам применяются специальные модели анкеров, называемые рамными.

Рамные анкера для газобетона

  • Если вам требуется установить какие-нибудь легкие конструкции, например, крепеж для воздуховодов, труб, различных декоративных стальных элементов, можно применять анкерные шурупы типа HUS-H.

Hilti HUS3-H6 – самонарезной анкер

Установка данных элементов интуитивно понятна:

  • Сначала в нужном месте высверливается отверстие;
  • В него, согласно типу, завинчивается или забивается дюбель;
  • Закручивается винтовой элемент (гайка, саморез, болт).

Вот и вся процедура. Однако нужно помнить, что механические анкера не могут применяться под очень тяжелые грузы.

Химические анкера

Для этих целей служат химические анкера, которые после окончания монтажа становятся практически одним целым с блоком.

Смонтированный химический анкер в газобетон

Принцип работы такого анкера  мало чем отличается от механического, если не считать другой способ установки и свойства применяемого материала.

Плюсы

В качестве распорного элемента такого анкера выступает клеевой состав, которым заполняется монтажное отверстие. Внутрь устанавливается металлическая винтовая деталь, к которой можно крепиться снаружи. Подобное решение также подходит для любых пористых материалов.

Вот его преимущества и недостатки:

  • Стенки высверленной гильзы не испытывают давления, и даже, наоборот, укрепляются клеевым составом. Если вы помните, то на фото с вырванным анкером вокруг клея остался прочно налипший бетон.
  • Монтажное отверстие получается полностью герметичным.
  • Приятная стоимость решения
Минусы

К минусам же можно отнести:

  1. Достаточно продолжительное время застывания (до 48 часов) до момента, когда крепежом можно начинать пользоваться.
  2. Неразборность соединения – клей вместе с сердцевиной застывает намертво. Единственный способ аккуратно извлечь выступающую часть – срезать ее болгаркой и зашпаклевать отверстие.

Именно последняя особенность заставляет прибегать к помощи такого решения, только при навесе особо тяжелых предметов (мебель, телевизоры и прочее). Кстати, в них можно погружать и куски арматуры для создания прочных связок с основанием.

Монтаж химического анкера

Виды заполнения

Масса, которой заполняются монтажные отверстия, может иметь разный химический состав.

Обычно она бывает:

  • Эпоксидной;
  • Эпоксиакрилатной;
  • Винилэстеровой;
  • Полиэстеровой.

Продаются подобные составы в тюбиках, либо капсулах.

От состава смеси зависит много факторов, некоторые из которых сейчас и озвучим:

Винилэстеровые смолы прекрасно подходят для фиксации тяжелых изделий, эксплуатирующихся при отрицательных температурах. Они прекрасно себя чувствуют при монтаже во влажных условиях, поэтому активно применяются на улице. В их составе отсутствует стирол, воздействие которого на человеческий организм считается вредным.

Эпоксидные смолы также очень популярны среди строителей, ведь они способны выдерживать самые большие и тяжелые предметы, например: различные защитные экраны, технологическое оборудование разного назначения, прочее. Монтируют такие анкера на газобетонные блоки, начиная с марки С20.

Состоят они из двух компонентов, которые смешиваются в определенной пропорции, после чего начинают активно твердеть.

  • Эпоксидные химические анкера могут монтироваться в условиях высокой влажности и даже под водой;
  • Как и прочие составы, они не создают внутреннего напряжения в конструкции из пенобетона;
  • Подходят как для наружного, так и внутреннего применения из-за отсутствия стирола;
  • Прочности сцепки хватает даже для применения гладких крепежных элементов.
  • Он обладает очень высоким классом огнестойкости – R120, что означает, что при воздействии на состав открытого пламени, он будет в состоянии 120 минут не менять своих основных физических свойств.

Важно! Полиэстеровые составы также пригодны для использования внутри помещения и на улице. Они безвредны для здоровья человека, а также являются одними из самых быстросохнущих.

Скорость застывания химического анкера зависит, прежде всего, от его химического состава (может разниться от 15 минут до 48 часов) и окружающих условий (влажность, температура). Инструкция на упаковке подскажет вам точные сроки последующего монтажа навесных конструкций.

Схема монтажа химического анкера в пенобетон

Нюансы установки

Теперь давайте разберемся, как своими руками смонтировать химический анкер.

Способов существует два, не считая вариант с металлической гильзой, который подходит для пустотелых кирпичей.

  • Первым делом высверливаем строго перпендикулярное отверстие под монтаж анкера.

Совет! Не рекомендуется сверлить с ударом, чтобы не нарушить целостность внутренней структуры гильзы.

  • Затем при помощи ершика, маленькой щеточки или обычной медицинской груши (клизмы) извлекаем изнутри весь оставшийся мусор и пыль.
  • Где-то на 3/4 заполняем отверстие инъекционным раствором – больше не нужно, так как его выдавит наружу при установке стержня.
  • Ввинчиваем в клей крепежный элемент, следя за его центровкой и уровнем. Останавливаемся по достижении метки на резьбе. Излишки смеси аккуратно удаляем.
  • Раствор остается сохнуть на время, указанное производителем состава.
  • По высыхании на резьбовой крепежный элемент можно навешивать грузы и фиксировать их гайкой.

Усиленное соединение

Следующий метод технически не сильно отличается, но позволяет создать более прочное соединение – он подходит для более пористых материалов.

Для его реализации вам понадобится металлический ограничитель для сверла, чтобы не разрушить кромку блока.

  • Высверливаем отверстие, предварительно установив ограничитель;
  • Как только достигается нужная глубина, дрелью начинают делать круговые движения, чтобы создать внутри расширяющуюся полость, как на картинке выше.
  • В остальном монтаж аналогичен – вычищаем отверстие от пыли, заполняем его отвердительной смесью, вставляем крепежный стержень, ждем высыхания.


Как видите, анкеровка газобетонных блоков не такое уж и сложное занятие, а учитывая мягкость этого материала и легкость, с которой он сверлится, работа, зачастую, выполняется еще легче и быстрее, чем классическими дюбель-шурупами на бетоне. Для более подробного знакомства с химическим анкером советуем ознакомиться с видео в этой статье.

Грунтовый анкер тросовый (прядевый) временного типа


Компания «ПСК-Строитель» является производителем грунтовых прядевых анкеров временного типа (АГВ) с количеством прядей от 1 до 12. Выполняет работы по устройству грунтовых анкеров, а также осуществляет услуги по поставкам и испытаниям.

Грунтовые прядевые анкеры временные, поставляемые компанией ООО «ПСК-Строитель», соответствуют требованиям ВСН506-88, DIN 1054, DIN 4022, DIN 2125, z-34.11-204.

Производство грунтовых анкеров прядевых

    Грунтовые прядевые анкера временного типа производятся из стальных арматурных канатов по ГОСТ 13840-68 «Канаты стальные арматурные 1х7. Технические условия» номинальным диаметром 15,2 мм и классом прочности 1670Н/мм2 или по ГОСТ Р 53772-2010 «Канаты стальные арматурные семипроволочные стабилизированные. Технические условия», номинальным диаметром 15,2 мм или 15,7 мм и классом прочности 1860 Н/мм2. Также могут быть использованы канаты по EN10138, BS 5896, ASTM A-416, ТУ1243 – 286 – 36554501- 09 или аналогу. Грунтовые прядевые анкеры временные, производимые и поставляемые компанией ООО «ПСК-Строитель», соответствуют требованиям ВСН506-88, DIN 1054, DIN 4022, DIN 2125, z-34.11-204.

Область применения анкеров

  • Крепление ограждающих конструкций котлованов;
  • Постоянное крепление конструкций против всплытия;
  • Постоянное крепление склонов и откосов;
  • Постоянное крепление выработок.

Элементы конструкции грунтового анкера


1 – Цементный раствор. 2 – Монтажная арматура (распорка). 3 – Канал с первичным строительным раствором. 4 – Смазанная консистентной смазкой и обшитая ПЭ прядь. 5 – Анкерная плита. 6 – Стальная крышка.

Основным несущим элементом временного тросового анкера являются стальные арматурные семипроволочные стабилизированные канаты Y1860S7-15,2 (15,7) по ГОСТ 53772-2010.

Оголовок временного тросового (прядевого) грунтового анкера состоит из опорной плиты и клиновой плиты с коническими захватами. Опорная плита грунтового анкера представляет собой стальную плиту, габаритные размеры которой рассчитаны из условий опирания на железобетонные и металлические поверхности. Опорная плита передает нагрузку на сооружение.

Канатная арматура фиксируется в клиновой плите (обойма с коническими отверстиями, передающая нагрузку на опорную плиту) при помощи трехдольных конических захватов (цанг). Закрепление каждого каната производится путем обжатия поверхности каната фрикционной резьбой, расположенной на внутренних цилиндрических поверхностях каждой доли цанги. В результате, заклинивания цанги в коническом отверстии плиты анкера. На участке свободной длины анкера для обеспечения отсутствия сцепления с цементным камнем канаты помещены в гладкую полиэтиленовую (ПЭ) оболочку. Для формирования компактного пучка из канатной арматуры предусмотрено использование хомутов из стальной или полимерной армированной ленты.

В зоне корня анкера канат имеет сцепление с цементным камнем. Для увеличения величины удельного сцепления каната с камнем за счет возникновения усилия отпора, а также качественного заполнения цементным раствором пространства между канатами применяются сепараторы, разводящие канатную арматуру относительно оси анкера. Шаг сепараторов – макс. 2,0 м.

В корневой части многопрядевого анкера, также применяются центраторы из ПЭ, фиксирующие положение грунтового анкера в скважине, обеспечивая, тем самым, требуемую величину защитного слоя цементного камня. Инъектировочная трубка d=16мм, закрепленная к арматурным канатам служит для опрессовки цементного раствора в корне анкера.

Преимущества грунтовых анкеров

  • Высокая гибкость и устойчивость к повреждениям и внешним воздействиям;
  • Возможность изготовления анкеров любой длины;
  • Простота хранения и транспортировки благодаря малому весу и габаритам;
  • Гибкая система подбора количества прядей и их диаметров, в зависимости от требуемой несущей способности;
  • Отсутствие стыковых соединений;
  • Высокий стандарт качества и заводского производства и системы контроля качества.
  Модель грунтового анкера временного типа
Моноанкер АГВ-2/…-3/…-4 АГВ-5/…-6/…-7 АГВ-8/…-9 АГВ-10/…-11/…-12
Размеры, мм А 65х130 250  290  340  390
В – 30  30  35  40
Е 55 126  145   175
К 70 60  70   90
С 20 95 105
Т 50 мин. 145 мин. 157 мин.
Площадь сечения пряди, мм2 139
 Количество прядей  1 2
3
4		 5
6
7		 8
9		 10
11
12
Суммарная площадь сечения, мм2  139 278
417
556		 695
834
973		 1112
1251		 1390
1529
1668
Нагрузка на пределе текучести 1640 N/мм2,тс  23,2 46,5
69,7
93,0		 116,3
139,5
162,8		 186,0
209,3		 232,6
255,8
279,1
Нагрузка на пределе прочности 1860 N/мм2,тс 26,3 52,7
79,1
105,5		 131,8
158,2
184,6		 211,0
237,4		 263,8
290,1
316,5
Максимальная нагрузка на испытаниях, тс 22,0 44,2
66,2
88,4		 110,4
132,5
154,6		 176,8
198,8		 220,9
243,0
265,1
Расчетная несущая способность, тс 20,0 40,4
60,7
80,9		 101,1
121,3
141,6		 161,8
182,0		 202,3
222,5
242,4
Блокировочное усилие, не более, тс 20,9 41,8
62,8
83,7		 104,6
125,5
146,5		 167,4
188,3		 209,3
230,2
251,2

Важность якоря

Практически каждый знаком с концепцией якоря в морском смысле. Якорь предохраняет судно от дрейфа из-за течения или ветра. Он фиксирует сосуд в определенном положении. Хотя это легко понять, меньшее количество людей осознают необходимость аналогичной концепции в фотографии.

Мне нравится использовать широкоугольные объективы для пейзажной фотографии, но я также понимаю, что более широкое фокусное расстояние создает дополнительные композиционные трудности.Хотя широкое фокусное расстояние может создавать визуально захватывающие изображения, оно также может создавать действительно скучные, пустые изображения. Природа широкоугольных объективов заключается в том, что они создают ощущение пространства, расстояния. Это расстояние может действительно отделить зрителя от вашего объекта, если вы не будете осторожны. При использовании широкого фокусного расстояния невероятно важно закрепить изображение на сильном переднем плане.

Тропа на переднем плане этого изображения ведет вас к более грандиозной сцене.

Природа широкого угла означает, что он искажает перспективу ближайших к камере объектов. Существует ощущение удаленности от вашего фона, поэтому глазу нужно что-то поближе, чтобы привлечь его, прежде чем перейти к более грандиозной сцене за пределами. Я уверен, что вы видели потрясающие изображения знаменитых горных хребтов, закатов, водопадов или дикой природы. Я хочу, чтобы у всех ваших фаворитов был небольшой объект на переднем плане. Узоры на льду или снегу, полевых цветах, камнях или опавших осенних листьях.Они служат визуальными якорями сцены. Без них изображение становится намного скучнее и менее грандиозным.

На нашей планете много красивых мест, но фотография, как и все остальное, в моде. Редко бывает, что у вас есть возможность запечатлеть то, что никогда раньше не фотографировалось. Тогда задача состоит в том, чтобы найти способ выделить свою работу из толпы. Закрепить свой образ чем-то уникальным – один из ключевых способов добиться этого.Возьмем, к примеру, новый One World Trade Center в Нью-Йорке. В него вложено невероятное количество эмоционального капитала из-за событий 11 сентября 2001 года. Итак, с момента его завершения его сфотографировали сотни тысяч раз. Я хотел чего-то другого, и я увидел возможность, находясь в Бэттери-парке, дальше на острове Манхэттен. В большом городе зеленые насаждения в большом почете, поэтому, когда я увидел возможность снять башню с якорем из цветов в парке на переднем плане, я запрыгнул на нее и был счастлив, что у меня есть возможность взглянуть на нее с другой точки зрения. знакомое зрелище (изображение ниже).

Рассветы и закаты в Аризоне, на юго-западе Америки, захватывают дух, но их сложно запечатлеть из-за огромных открытых пространств. Это конкретное утро принесло великолепный восход солнца с прекрасным небом с нюансами. Я использовал 15-миллиметровый объектив, который мог уловить большую часть контекста, но чтобы сделать его визуально интересным, я как можно ближе подошел к группе кактусов cholla, которая отражала направленный утренний свет. Это в первую очередь привлекает ваше внимание, и по мере того, как ваши глаза перемещаются по сцене, вы прекрасно чувствуете глубину открытого пространства, потому что вы уже визуально привязаны к сцене.

Вот еще один пример из Онтарио, Канада. Это был первый снег зимой, а реки и озера еще не замерзли. Я снимал с длинной выдержкой, в которой есть много тонких деталей неба и яркие голубые, зимние тона. Но особенным его придают клочки снега, застрявшие среди растений у кромки воды на переднем плане. Они закрепляют изображение и придают ему глубину, а также обеспечивают несколько ярких точек на темной сцене.

Ваш якорь также может помочь вам попасть на место происшествия.В этой снежной сцене холодным, ясным зимним днем ​​следы на переднем плане помогают провести ваш взгляд через сцену ниже.

Наконец, тропинка, которая закрепляет этот красивый осенний образ, в конечном итоге приведет вас к пожилой паре, идущей рука об руку. Название этого изображения – «Времена года», и использование якоря, чтобы вести взгляд по сцене, помогло мне рассказать историю и обеспечить некоторый эмоциональный резонанс.

Еще одна цель привязки – сделать сцену более привлекательной.Используйте широкоугольное искажение в своих интересах. Я ехал через Онтарио, знаменитый провинциальный парк Алгонкин в Канаде, и заметил прохладные ледяные каскады вдоль дороги. Я хотел добавить дорожный знак для большего визуального интереса. Обратите внимание, что это первое изображение, хотя и не искаженное, не представляет особого интереса.

Однако на этом втором изображении я подошел достаточно близко к этому знаку, и широкоугольный объектив, который я использовал, исказил. Искажение звучит плохо, но конечный результат – более визуально интересное изображение, где знак помогает направить взгляд на сцену, где вы можете увидеть застывшие каскады вдоль дороги.

Вы также можете использовать это, чтобы рассказать свою историю. Я снял визуально пышную сцену, но хотел, чтобы мой ведущий рассказывал историю людей «Свалка в раю». Подойдя ближе к старой шине, она становится неестественно заметной, но, снимая ее с помощью широкоугольного объектива, я также могу передать более широкий контекст в одном кадре. У меня внезапно возникло изображение, к которому привязана причина, из-за привязки. Снимок с близкого расстояния шины, застрявшей в грязи, не произвел бы такого же визуального впечатления.

Еще один способ, которым якорь важен, – это предотвратить ощущение пустоты в сцене. Способ, которым длинная выдержка размывает воду, конечно, очень крутой, но это изображение выглядело бы очень пустым без ничего, кроме размытой воды. В нем не было бы каких-либо настоящих черт. Но камни на переднем плане, которые я включил в композицию, дают глазу возможность взглянуть, а это, в свою очередь, заставляет мозг ценить изображение в целом. Камни также указывают на остров вдалеке, создавая некоторую напряженность между маленькими камнями на переднем плане и большим камнем за ним.

Это всего лишь несколько примеров, которые помогут вам понять взаимосвязь между передним планом и фоном изображения. Передний план – это ваш якорь, и без этого якоря велика вероятность, что изображение будет дрейфовать. Хороший якорь поможет создавать сильные, визуально привлекательные изображения, которые помогут выделить вашу работу – и разве это не то, что мы все ищем?

Используете ли вы якоря в широкоугольной пейзажной фотографии? Поделитесь своими идеями в комментариях ниже.

Office Q&A: Как привязать файлы изображений в Microsoft Word

Если графика портит ваш документ Word, закрепите их на месте.

Изображение: jacoblund, Getty Images / iStockphoto

Иногда любимая функция может иметь неожиданные побочные эффекты и, следовательно, не поддерживать ваш стиль работы.

Рэйчел недавно столкнулась с этим при использовании сворачиваемых заголовков Microsoft Word в документе с большим количеством графических файлов. Сворачивание заголовка сместило графику. К счастью для Рэйчел, есть простая настройка, которая привязывает графику к окружающему тексту. Это означает, что графика останется там, где ее помещает Рэйчел, даже если она использует складные заголовки.

Я использую настольную версию Word в Office 365. Сворачиваемые заголовки не поддерживаются онлайн-версией Word.Вы можете использовать свой собственный файл или загрузить демонстрационный файл .docx.

СМ.: 20 профессиональных советов, как заставить Windows 10 работать так, как вы хотите (загрузка TechRepublic)

Проблема

Проблема Рэйчел была неприятной, как вы скоро увидите. Надуманный пример на Рис. A имеет три заголовка; в каждом разделе есть текст, файл изображения и форма. Посмотрите, что происходит, когда вы сворачиваете заголовок: графика не привязана к окружающему тексту, поэтому они не перемещаются вместе с разделами.(Чтобы свернуть заголовок, щелкните его правой кнопкой мыши, выберите «Развернуть / Свернуть», а затем выберите «Свернуть заголовок».)

Рисунок A
Это может произойти при свертывании заголовков.

Это происходит, когда параметры макета не настроены для поддержки вашего стиля работы. То, что вы видите, не является неправильным и может не иметь значения, но это определенно неудобно для работы Рэйчел.

Решение – якорь

Решение проще, чем вы думаете. Выберите фигуру, и Word отобразит значок параметров макета, показанный на рис. B .Щелкните этот значок, чтобы получить доступ к нескольким параметрам макета. Обратите внимание, что параметр «Переместить с текстом» не выбран; выбран параметр «Исправить положение на странице». Это проблема. Просто выберите «Переместить с текстом» (это снимет флажок «Исправить положение на странице»). Повторите процесс для всех ваших фигур, и в следующий раз, когда вы свернете заголовок, фигуры переместятся вместе с текстом, как показано на рис. C .

Рисунок B
Доступ к вариантам компоновки.
Рисунок C
Фигуры остаются в своих секциях.

Параметр «Переместить с текстом» установлен по умолчанию. Существуют и другие параметры макета, которые могут быть задействованы, поэтому, если это не сработает, щелкните ссылку «Узнать больше» в нижней части диалогового окна «Параметры макета», чтобы получить доступ к дополнительным параметрам. Чтобы настроить параметры, чтобы все было правильно, может потребоваться несколько попыток. Чтобы узнать больше о сворачиваемых заголовках Word, прочтите статью Как использовать сворачиваемые заголовки Word 2013.

Еженедельный бюллетень Microsoft

Будьте инсайдером Microsoft в своей компании, прочитав эти советы, рекомендации и шпаргалки по Windows и Office.Доставка по понедельникам и средам.

Зарегистрироваться Сегодня

Я отвечаю на вопросы читателей, когда могу, но нет никаких гарантий. Не отправляйте файлы без запроса; первоначальные запросы о помощи, поступающие с прикрепленными файлами, будут удалены непрочитанными.Вы можете отправить снимки экрана с вашими данными, чтобы прояснить ваш вопрос. Обращаясь ко мне, будьте как можно более конкретными. Например, запрос «Устраните неполадки в моей книге и исправьте, что не так», вероятно, не получит ответа, но «Вы можете сказать мне, почему эта формула не возвращает ожидаемых результатов?» мощь. Пожалуйста, укажите приложение и версию, которую вы используете. TechRepublic не возмещает мне затраты времени или опыта при оказании помощи читателям, и я не прошу плату у читателей, которым помогаю. Вы можете связаться со мной по адресу susansalesharkins @ gmail.com.

См. Также

  • Как добавить падающий снег на слайд PowerPoint (TechRepublic)
  • Настройка панели инструментов быстрого доступа Office для определенных файлов (TechRepublic)
  • Как защитить формулы Excel (TechRepublic)
  • Как скрыть данные Excel и читатели предупреждений (TechRepublic)
  • Нормализация внешних данных для доступа (TechRepublic)
  • Microsoft Office 365 для бизнеса: все, что вам нужно знать (ZDNet)
  • Чтобы сохранить конфиденциальность ваших данных в Интернете, нужно потрудиться.Эти приложения могут помочь (CNET)
  • Очистить ненужные файлы в Windows 7, 8.1 и 10 (Download.com)

    • якорей изображений | raywenderlich.com

    В этом разделе вы немного углубитесь в дополненную реальность и узнаете о привязках и отслеживании изображений. Вы также создадите интерактивную визитку AR Business Card , которую сможете показать своим друзьям, заставив их позеленеть от зависти.

    Хотя это изображение может выглядеть реальным, в физическом мире существует только карта, лежащая на столе; кнопки, фото и контактная информация виртуальные.Бум, ум взорван! :]

    Что такое привязки изображений?

    AR на основе изображений существует уже довольно давно. Многие современные интеллектуальные устройства, оснащенные камерой, поддерживают AR, обычно с использованием карт слежения и технологии, известной как , основанная на маркере дополненной реальности , которая теперь известна как привязки изображений в Reality Composer.

    Отличным примером этой технологии является Om Nom: Candy Flick , удивительно забавная маленькая игра с дополненной реальностью. Цель этой игры – подбросить конфету Ам Няму в надежде, что он ее поймает.

    К сожалению, вы теряете отслеживание в тот момент, когда изображение выходит за пределы поля зрения камеры, что портит все возможности дополненной реальности.

    Создание опыта на основе привязки изображения в Reality Composer требует всего нескольких шагов, которые вы собираетесь сделать дальше.

    Создание проекта привязки изображения

    Первым шагом в этом процессе является создание проекта для вашего опыта AR. Откройте Reality Composer , и он откроет Finder, чтобы найти существующий проект. Вместо этого вы хотите создать новый проект, поэтому выберите Новый документ .

    Reality Composer дает вам возможность выбрать тип привязки, который вам нужен для вашего опыта AR. Выберите Изображение и не забудьте снять флажок Использовать содержимое шаблона .Завершите процесс, нажав Выберите .

    Reality Composer создает пустой проект привязки на основе изображения с одной сценой. Поскольку вы отключили возможность использования содержимого шаблона, другого содержимого не существует.

    Выделив сцену и открыв панель Properties , переименуйте сцену в Main .

    Это основная сцена для опыта дополненной реальности. Обратите внимание, что для типа Anchor установлено значение Image .Остальные настройки можно оставить по умолчанию.

    Но есть одна небольшая проблема: вы создали проект, но еще не сохранили его. Чтобы сохранить проект, выберите в главном меню File ▸ Save .

    Измените имя проекта на ARBusinessCard.rcproject , затем укажите место назначения по вашему выбору. Например, Desktop .

    Щелкните Сохранить , чтобы завершить процесс.

    Отлично, теперь у вас есть новый проект, сохраненный на вашем локальном устройстве.В следующий раз, когда вы захотите открыть свой проект, дважды щелкните ARBusinessCard.rcproject в Finder , и он откроется в Reality Composer.

    Добавление привязки к изображению

    Следующим шагом является выбор изображения для использования в качестве привязки изображения. Для этого проекта вам понадобится какое-то изображение, которое нужно отслеживать, поэтому вы будете использовать специально выпущенную, единственную в своем роде карточку команды Рэя Вендерлиха.

    Все возможности дополненной реальности возникнут из этой карты – то есть, как только вы поместите карту в поле зрения камеры.

    Примечание : Вы можете распечатать копию карты для тестирования. Вы можете найти изображение по адресу starter / resources / RWTeamCard.png . Физический размер карты составляет 9 см в длину и 5 см в ширину.

    При создании или выборе изображения для использования в качестве привязки к изображению необходимо учитывать три основных фактора:

    • Качество : убедитесь, что вы используете четкое, ясное изображение. Расплывчатое или грязное изображение может быть трудно распознать.

    • Масштаб : Всегда думайте об окружающей среде, окружающей изображение. Большое изображение размером с плакат распознается с большего расстояния, чем небольшая визитка. Если для вашего опыта AR требуется больше места, рассмотрите возможность использования изображений с большим масштабом.

    • Уникальность : при создании дополненной реальности для коллекции изображений убедитесь, что изображения недостаточно похожи, чтобы алгоритм распознавания запутался и ошибочно принял одно изображение за другое.Подумайте об использовании уникальных шумных фонов, маркеров или узоров.

    Когда сцена Main все еще выбрана и панель «Свойства» открыта, нажмите кнопку Выбрать рядом с Image Asset .

    Появится всплывающее окно с доступными изображениями, но вы заметите, что в нем пока нет доступных изображений. Это потому, что вам все равно нужно импортировать изображение, которое вы будете использовать для привязки.

    Нажмите кнопку Импорт , затем найдите образ starter / resources / RWTeamCard.PNG . После выбора нажмите Импортировать , чтобы завершить процесс.

    Reality Composer импортирует выбранное изображение. На этом этапе Reality Composer анализирует изображение, чтобы убедиться, что оно пригодно для распознавания.

    Если вы выбрали некачественное изображение, Reality Composer выдаст предупреждение о том, что выбранное изображение не подходит для распознавания. Отсутствие предупреждения обычно является хорошим признаком того, что вы предоставили адекватное изображение для якоря.

    Теперь вы можете настроить физическую ширину и высоту изображения привязки; однако в данном случае в этом нет необходимости, потому что вы уже правильно масштабировали изображение, чтобы представить его физическую копию.

    Вы установили привязку к изображению, и оно отображается в основной сцене. Вы готовы к следующему шагу.

    Добавление изображения

    Ваша визитка на данный момент очень проста. Хорошая отправная точка, чтобы сделать его более интересным, – это добавить свою фотографию.

    Reality Composer обращается к изображениям как Frames .Вы можете выбирать между рамкой с рамкой и рамкой без рамки. Самое замечательное в фреймах то, что они поддерживают прозрачные изображения, что позволяет создавать потрясающие впечатления.

    Нажмите кнопку Objects в верхней строке меню, чтобы открыть библиотеку содержимого, а затем выполните поиск Frame . Вы найдете две рамки в разделе Arts . Дважды щелкните рамку без полей, чтобы добавить ее в сцену.

    Затем переименуйте объект кадра в PhotoA .Затем установите Position на (X: 2cm, Y: 1.5cm, Z: 0cm) и Scale на 30% в разделе Transform .

    Рамка теперь будет немного зависать над картой.

    В разделе Настроить щелкните Выберите для изображения , затем Импортируйте новый образ.

    Вместо того, чтобы импортировать одно изображение, на этот раз вы импортируете все изображения, которые вы будете использовать для этого опыта AR.

    Reality Composer по умолчанию выбирает первое импортированное изображение.

    В разделе Настроить для изображения щелкните Заменить , затем выберите PhotoA.png из импортированных изображений.

    Отлично! Вы заменили изображение на очень красивый PhotoA.png .

    После добавления образа вы готовы к следующему шагу.

    Добавление 3D текста

    Чтобы сделать вещи более заметными, ваш следующий шаг – добавить трехмерный текст в среду дополненной реальности.

    Примечание : Рядом с кнопкой «Объект» есть специальная кнопка «Текст», если вы предпочитаете ее.

    Новый текстовый объект слишком велик. Вы исправите это, внимательно изучив доступные свойства.

    На панели «Свойства» переименуйте текстовый объект в Имя автора . Внутри раздела Transform установите Position на (X: 2cm, Y: 1.7cm, Z: 1.7cm) и Rotation на (X: -90 °, Y: 0 °, Z : 0 °) .Оставьте масштаб на 100% .

    В разделе Look установите Толщина на 20% и размер шрифта на 0,5 см . Выберите Glossy Paint для Text Material и оставьте Text Color как White .

    В разделе Text измените текстовое содержимое на Chris Language . Установите Font на American Typewriter и Style на Bold , выровняйте по вертикали и по горизонтали .

    После этого вы увидите следующий результат:

    Поздравляем, вы только что добавили трехмерный текст в свою дополненную реальность.

    Завершение сцены

    На самом деле вы создаете все возможности дополненной реальности, даже кнопки и всплывающие окна, используя только фреймы.

    Теперь, когда вы знаете, как добавлять и настраивать изображения, добавьте остальные, используя следующие свойства:

    • PhotoB в позиции (X: 2 см, Y: 1.5 см, Z: 0 см) и Масштаб из 30% .

    • BioPage в позиции (X: 1,3 см, Y: 3,5 см, Z: -5 см) с поворотом на (X: 45 °, Y: 0 °, Z: 0 °) и шкала 78% .

    • AuthorPage1 в позиции (X: 1,3 см, Y: 3,5 см, Z: -5 см) с поворотом (X: 45 °, Y: 0 °, Z: 0 °) и шкала 78% .

    • AuthorPage2 в позиции (X: 1,3 см, Y: 3,5 см, Z: -5 см) с поворотом (X: 45 °, Y: 0 °, Z: 0 °) и масштаб 78% .

    • ContactPage в положении (X: 1,3 см, Y: 3,5 см, Z: -5 см) с поворотом на (X: 45 °, Y: 0 °, Z: 0 °) и шкала 78% .

    • BioButton в позиции (X: 6 см, Y: 1 см, Z: -1.6 см) и Масштаб из 15% .

    • AuthorButton в позиции (X: 6 см, Y: 1 см, Z: 0 см) и масштаб 15% .

    • ContactButton в позиции (X: 6 см, Y: 1 см, Z: 1,6 см) и масштаб 15% .

    Когда вы закончите, окончательный результат будет выглядеть так:

    Редактирование на iOS

    У

    Reality Composer есть удобная функция, которая позволяет вам оставаться продуктивным в дороге.Вы можете легко перенести проект в Reality Composer на свой iPad или iPhone. Больше никаких оправданий для вас, теперь вы можете продолжать работать, даже когда добираетесь до работы и с работы.

    Запустите Reality Composer на своем iPhone или iPad. Оставьте приложение запущенным, а устройство разблокировано.

    Если вы делаете это в первый раз, вы не увидите ни одного доступного в последнее время проекта, но это скоро изменится.

    Вернитесь в Reality Composer на macOS , нажмите Edit на iOS в верхней строке меню.

    Теперь вы увидите список всех доступных устройств с запущенным Reality Composer.

    Выберите устройство, на которое вы хотите передать проект, например iPad.

    На устройстве появится запрос на подключение. Щелкните Принять , чтобы разрешить передачу проекта на устройство.

    Подождите секунду, пока проект синхронизируется с устройством.

    После этого Reality Composer в macOS сообщит, что проект в настоящее время находится на вашем устройстве.

    Теперь вы можете продолжить редактирование проекта на iPad или iPhone.

    После внесения всех изменений нажмите Готово в верхнем левом углу, чтобы перенести все изменения обратно в Reality Composer на macOS.

    Примечание : При редактировании этого конкретного проекта на вашем iPhone или iPad вы могли заметить некоторое мерцание на изображениях. Этот феномен известен как Z-Fighting и происходит потому, что вы расположили изображения друг над другом.Это не будет проблемой для данного конкретного проекта, поэтому пока не обращайте на это внимания.

    Ключевые моменты

    Вы дошли до конца этой главы, молодец. Вы добавили в сцену все необходимые объекты. Вы можете получить копию окончательного проекта здесь: final / ARBusinessCard / ARBusinessCard.rcproject .

    Вот краткое изложение того, что вы узнали:

    • Якоря изображений : Вы узнали о привязках изображений, дополненной реальности на основе маркеров, которая использует карты отслеживания или изображения.

    • Проект привязки изображения : вы создали проект привязки изображения в Reality Composer и узнали, что привязать и настроить конкретное изображение на привязку также довольно просто.

    • Рекомендации по привязке изображения : При создании или выборе изображения для использования в качестве привязки необходимо учитывать несколько моментов. Качество, масштаб и уникальность играют огромную роль.

    • Объекты кадра : вы добавили и настроили несколько объектов кадра, более известных как изображения, в сцену.

    • Объекты трехмерного текста : Вы также добавили и настроили объект трехмерного текста в сцену.

    • Редактирование на iOS : нужно продолжать работать в пути? Нет проблем, вы узнали, как перенести проект на свой iPhone, чтобы выполнить работу.

    Со всеми перекрывающимися изображениями вы, вероятно, догадались, что работа с дополненной реальностью еще не завершена. В следующей главе вы оживите все объекты с помощью умной анимации и базового взаимодействия.

    СЕГОДНЯ ведущие Саванна, Хода и другие делятся рождественскими фотографиями

    Рождество 2020, безусловно, было не похожим ни на что другое, но со-ведущим и ведущим СЕГОДНЯ удалось сохранить веселость и яркость. Были веселые и уютные моменты, проведенные дома, родственники присоединились через видеочат и множество подходящих пижам!

    Саванна Гатри, которая вместе с детьми пекла несовершенное печенье, в пятницу опубликовала милую семейную фотографию в Instagram.

    Смотрите СЕГОДНЯ весь день! Получите лучшие новости, информацию и вдохновение от СЕГОДНЯ в течение всего дня.

    «Веселого -> и яркого Рождества !!», – опубликовала Саванна рядом с очаровательной фотографией всей своей семьи, одетой в рождественские джемми в соответствующие черно-белые полосатые штаны. 6-летняя дочь Саванны Вейл и 4-летний сын Чарли выглядели счастливыми, свернувшись калачиком на диване рядом со своими родителями, а на заднем плане мерцало красивое дерево. Она также добавила еще одну фотографию своей семьи в праздничных очках с изображением эльфа, оленя и елки.

    Хода Котб отправилась в Instagram рано утром в субботу, чтобы поделиться фотографией со своего праздника, на которой были ее жених Джоэл, ее мама, Самеха, дочери Хейли, 3 года, и Хоуп, 1 год, а ее сестра Хала присоединилась через видео. .

    «С Рождеством Христовым, xoxo», – подписала Хода семейное фото, на котором все были одеты в одинаковые красно-белые пижамы. Хода сказала, что зажигать елку и делать рождественские украшения вместе с девочками – это любимая традиция празднования праздника.

    Крейг Мелвин не собирался остаться в стороне от праздничной вечеринки с джемами. Он и его жена Линдси, а также их сын Делано, 6 лет, и дочь Сибил, 4 года, выглядели восхитительно в одинаковых клетчатых пижамах.

    «С Рождеством Христовым от нас к вам.С днём рождения, Иисус », – подписал он милое семейное фото в Instagram.« Не суди, но я все еще ношу пижаму почти 24 часа спустя », – добавил он с чувством, которое нам всем понятно!

    Шейнель Джонс выглядела уютно в шляпе Санта-Клауса со своим мужем Уче и их детьми – Кайином, 11 лет, и близнецами Уче и Кларой Жозефин, 8 лет – на фотографии, которой она поделилась в Instagram в Рождество.

    «С Рождеством всем !!!» 3-е. Соведущая Часа СЕГОДНЯ написала, добавив к своей подписи два смайлика с рождественской елкой.

    «2020 год дает перспективу», – сказала она в пятницу, объяснив, что, хотя это было первое Рождество, которое они провели без большой семьи, ее дочь Клара все еще была взволнована, потому что «это будем мы».

    Эл Рокер тоже был рад воссоединиться со своей семьей на празднике.

    “Если все наши дети будут дома на # рождество – лучший подарок !!!” – написал он в Instagram. Эл и его жена Дебора недавно воссоединились со всеми тремя детьми Рокеров: Кортни, 33 года, Лейлой, 22 года, и Ником, 18 лет.Ал сказал, что не видел Лейлу с января, потому что она училась в колледже в Париже. На семейном фото все Рокеры выглядят счастливыми в красных пижамах с монограммой.

    Дилан Драйер сказал, что ее муж, Брайан, сказал ей, что это будет лучшее Рождество, поскольку это будет просто их семья из четырех человек, которые будут праздновать вместе.

    “Нет ничего лучше рождественского утра глазами ребенка. С Рождеством Христовым из нашего дома в ваш !!” Дилан разместил рядом сладкую праздничную открытку в Instagram.На карточке изображена семья в рождественских повязках и несколько дополнительных фотографий Кэлвина, 4 года, и Олли, 11 месяцев, которые наслаждаются празднованием дня.

    Дженна Буш Хагер также разместила свою праздничную рождественскую открытку в Instagram, чтобы СЕГОДНЯ поклонники смогли взглянуть на ее прекрасную семью.

    «С Рождеством всех. Желаю вам всего яркого и красивого !!!» Дженна написала рядом с фотографией со своим мужем Генри, дочерьми Милой, 7 лет, Поппи, 5, и сыном Хэлом, 1.

    На карточке есть цитата из любимого гимна Поппи: «Все существа, большие и маленькие, все мудрые и чудесными, Господь Бог создал их всех.”

    Желаю вам счастливых праздников от всей семьи СЕГОДНЯ!

    Ронни Кениг

    Ронни Кениг – писатель для TODAY.com, освещающий темы еды и поп-культуры. Она также пишет о здоровье и благополучии, воспитании детей и отношения для NBC Better и TMRW x TODAY, работает старшим редактором журнала New Jersey Family, сотрудничает с The New York Times и Real Simple. Она окончила колледж Барнард и мать близнецов.

    GMA Anchors Picture | ФОТО : Якоря «GMA» на протяжении многих лет

  • Якоря GMA

    «Доброе утро, Америка»!

    Премьера утреннего шоу ABC состоялась в ноябре.3 октября 1975 года с ведущими Дэвидом Хартманом и Нэнси Дюссо. И Хартман, и Дюссо появлялись на Бродвее и в различных телесериалах до того, как присоединились к “GMA”.

    ABC Photo Archives

  • GMA Anchors

    Оригинальный набор «Доброе утро, Америка» был призван напомнить интерьер гостиной, а не редакции. Один из ведущих Дэвид Хартман, которого здесь видели вместе с Нэнси Дюссо, продолжал вести трансляцию с другими ведущими, пока не ушел на пенсию в 1987 году.

    Фотоархив ABC

  • Якоря GMA

    Сэнди Хилл заменила Нэнси Дюссо в 1977 году. Она и Дэвид Хартман на съемочной площадке «Доброе утро, Америка» 5 октября 1978 года.

    Фотоархив ABC

  • Якоря GMA

    Джоан Лунден стала со-якорем GMA в 1980 году, заменив Сэнди Хилл. Она и Дэвид Хартман показаны здесь, на съемочной площадке “GMA” 6 мая 1982 года.

    Лунден был ведущим местной радиостанции ABC WABC-TV в Нью-Йорке и сотрудником “GMA”, прежде чем стать одним из ведущих.Она вела трансляцию до 1997 года и с тех пор вела ряд телесериалов, в том числе «За закрытыми дверями» для ABC и A&E.

    Фотоархив ABC

  • Якоря GMA

    Дэвид Хартман в программе «Доброе утро, Америка» 20 июня 1980 года.

    Фотоархив ABC

  • Якоря GMA

    Джоан Лунден и Дэвид Хартман отметили «Доброе утро» 30-летие Америки, 3 ноября 2005 г. “GMA” закрыла Таймс-сквер для проведения вечеринки, поскольку шоу начало транслироваться по телевидению высокой четкости.Лунден и Хартман вместе работали над “GMA” восемь лет. Хартман завершил юбилейное шоу своей традиционной подписью: «От всех нас, сделайте этот день хорошим».

    Ida Mae Astute / ABC

  • GMA Anchors

    Чарльз Гибсон заменил Дэвида Хартмана 23 февраля 1987 года, когда Хартман ушел в отставку после более чем 3000 выступлений.

    Фотоархив ABC

  • Якоря GMA

    Чарльз Гибсон и Джоан Лунден вместе вели «Доброе утро, Америка» с 1987 по 1997 год.

    Фотоархив ABC

  • Якоря GMA

    После того, как Джоан Лунден и Чарльз Гибсон отказались от привязки к GMA, их заменили Кевин Ньюман и Лиза Макри. Ньюман продолжал вести “Global National” в Канаде.

    Фотоархив ABC

  • GMA Anchors

    “GMA” перезапущен 18 января 1999 года вместе с со-ведущими Чарльзом Гибсоном и Дайаной Сойер, замеченными здесь в 2003 году, и новым набором на перекрестке Америки на Таймс-сквер .Гибсон закончил свой последний день на «GMA» в 2006 году, сказав: «В течение 19 лет мои утренние часы были не просто хорошими – они были великолепными».

    Ида Мэй Астуте / ABC

  • Якоря GMA

    После того, как Чарльз Гибсон покинул GMA 28 июня 2006 г., чтобы занять место ведущего в World News, Робин Робертс присоединился к Дайан Сойер в качестве со-ведущего GMA . ” Сойер и Робертс вошли в историю сетевого телевидения как первая женщина-соучредитель команды. Теперь Сойер становится новым ведущим “World News” после десятилетия на “GMA”.”

    Ида Мэй Астут / ABC

  • GMA

    14 декабря 2009 года Робин Робертс и Джордж Стефанопулос вместе дебютируют в качестве ведущих” Доброго утра, Америка “. Последний день Дайан Сойер в качестве ведущей был в пятницу, декабря. 11.

    Донна Свенневик / ABC

  • Якоря «GMA» на протяжении многих лет

    На фото изображена нынешняя команда ведущих «GMA», в которую входят Робин Робертс, Джордж Стефанопулос, Джош Эллиот, Лара Спенсер и Сэм Чэмпион.

    Донна Свенневик / ABC

    • Часто задаваемые вопросы – пространственные привязки Azure

    • 5 минут на чтение

    В этой статье

    Azure Spatial Anchors – это управляемая облачная служба и платформа для разработчиков, которая обеспечивает многопользовательский, пространственно-ориентированный опыт смешанной реальности на устройствах HoloLens, iOS и Android.

    Для получения дополнительных сведений см. Обзор пространственных привязок Azure.

    Пространственные привязки Azure: часто задаваемые вопросы по продукту

    Вопрос: Какие устройства поддерживают пространственные привязки Azure?

    A: Пространственные привязки Azure позволяют разработчикам создавать приложения на HoloLens, на устройствах iOS с поддержкой ARKit и на устройствах Android с поддержкой ARCore; для iOS и Android это касается как телефонов, так и планшетов.

    В. Должен ли я быть подключен к облаку, чтобы использовать пространственные привязки Azure?

    A: Пространственные привязки Azure в настоящее время требуют сетевого подключения к Интернету.Мы приветствуем ваши комментарии на нашем сайте отзывов.

    Вопрос: Каковы требования к подключению для пространственных привязок Azure?

    A: Пространственные привязки Azure работают с Wi-Fi и мобильными широкополосными подключениями.

    Вопрос: Насколько точно Azure Spatial Anchors может находить якоря?

    A: Многие факторы влияют на точность определения местоположения якорей – условия освещения, объекты в окружающей среде и даже поверхность, на которой размещается якорь.Чтобы определить, соответствует ли точность вашим потребностям, попробуйте привязки в средах, характерных для тех, где вы планируете их использовать. Если вы сталкиваетесь со средами, в которых точность не соответствует вашим потребностям, см. Ведение журнала и диагностика в пространственных привязках Azure.

    Q: Сколько времени нужно, чтобы создать и найти якоря?

    A: Время, необходимое для создания и определения местоположения якорей, зависит от многих факторов – сетевого подключения, обработки и загрузки устройства, а также конкретной среды.У нас есть клиенты, создающие приложения во многих отраслях, включая производство, розничную торговлю и игры, что указывает на то, что эта услуга обеспечивает отличный пользовательский интерфейс для их сценариев.

    Часто задаваемые вопросы о конфиденциальности

    Q: Когда мое приложение где-то размещает пространственную привязку, все ли приложения имеют к нему доступ?

    A: Якоря изолированы учетной записью Azure. Только приложения, которым вы предоставляете доступ к своей учетной записи, смогут получить доступ к привязкам в этой учетной записи.

    Вопрос: Как пространственные привязки Azure хранят данные?

    A: Все данные хранятся в зашифрованном виде с помощью ключа шифрования данных, управляемого Microsoft, и все данные хранятся регионально для каждого из ресурсов.

    Вопрос: Какая информация о среде передается и хранится в службе при использовании пространственных привязок Azure? Передаются и хранятся ли изображения окружающей среды?

    A : При создании или расположении якорей изображения окружающей среды обрабатываются на устройстве в производный формат. Этот производный формат передается в службу и хранится в ней.

    Для обеспечения прозрачности ниже приведено изображение окружающей среды и полученное разреженное облако точек.Облако точек показывает геометрическое представление среды, которое передается и хранится в службе. Для каждой точки в разреженном облаке точек мы передаем и сохраняем хэш визуальных характеристик этой точки. Хэш получен из данных пикселей, но не содержит их.

    Azure Spatial Anchors соблюдает Условия Соглашения об обслуживании Azure и Заявление о конфиденциальности Microsoft.

    Рисунок 1. Среда и производное разреженное облако точек

    Q: Есть ли способ отправить диагностическую информацию в Microsoft?

    A : Да.В пространственных привязках Azure есть режим диагностики, который разработчики могут выбрать через API пространственных привязок Azure. Это полезно, например, если вы сталкиваетесь со средой, в которой вы не можете предсказуемо создавать и размещать якоря. Мы можем спросить, можете ли вы отправить диагностический отчет, содержащий информацию, которая помогает нам отлаживать. Дополнительные сведения см. В разделе Ведение журнала и диагностика в пространственных привязках Azure.

    Часто задаваемые вопросы о доступности и ценах

    Q: Предоставляете ли вы SLA?

    A: Стандартно для служб Azure мы нацелены на доступность выше 99.9%.

    Вопрос: Могу ли я публиковать свои приложения с помощью пространственных привязок Azure в магазинах приложений? Могу ли я использовать пространственные привязки Azure для критически важных производственных сценариев?

    A: Да, пространственные привязки Azure обычно доступны и имеют стандартное соглашение об уровне обслуживания служб Azure. Мы приглашаем вас разработать приложения для ваших производственных развертываний и поделиться с нами своими отзывами о продукте.

    Q: Есть ли у вас какие-либо ограничения на дросселирование?

    A : Да, у нас есть ограничения по дросселированию.Мы не ожидаем, что вы столкнетесь с ними при разработке и тестировании типичных приложений. Что касается производственного развертывания, мы готовы удовлетворить широкомасштабные требования наших клиентов. Свяжитесь с нами, чтобы обсудить.

    Вопрос: В каких регионах доступны пространственные привязки Azure?

    A: Пространственные привязки Azure в настоящее время доступны на западе США 2, востоке США, востоке США 2, южной части центральной части США, Западной Европе, Северной Европе, юге Великобритании и востоке Австралии. Дополнительные регионы будут доступны в будущем.

    Это означает, что вычислительные ресурсы и хранилище, обеспечивающие работу этой службы, находятся в этих регионах. При этом нет никаких ограничений относительно того, где находятся ваши клиенты.

    Вопрос: Взимается ли плата за пространственные привязки Azure?

    A: Вы можете найти подробную информацию о ценах на нашей странице цен.

    Часто задаваемые технические вопросы

    Вопрос: Как работают пространственные привязки Azure?

    A: Пространственные привязки Azure зависят от трекеров смешанной / дополненной реальности.Эти трекеры воспринимают окружающую среду с помощью камер и отслеживают устройство с 6 степенями свободы (6DoF), когда оно движется в пространстве.

    Учитывая, что трекер 6DoF является строительным блоком, пространственные привязки Azure позволяют вам обозначать определенные точки интереса в вашей реальной среде как «якорные» точки. Вы можете, например, использовать якорь для рендеринга контента в определенном месте реального мира.

    Когда вы создаете привязку, клиентский SDK собирает информацию о среде вокруг этой точки и передает ее службе.Если другое устройство ищет привязку в том же пространстве, аналогичные данные передаются в службу. Эти данные сопоставляются с ранее сохраненными данными среды. Положение привязки относительно устройства затем отправляется обратно для использования в приложении.

    Вопрос: Как пространственные привязки Azure интегрируются с ARKit и ARCore на iOS и Android?

    A: Пространственные привязки Azure используют собственные возможности отслеживания ARKit и ARCore. Кроме того, наши SDK для iOS и Android предлагают такие возможности, как сохранение привязок в управляемой облачной службе и возможность снова найти эти привязки вашим приложениям, просто подключившись к службе.

    Вопрос: Как пространственные привязки Azure интегрируются с HoloLens?

    A: Пространственные привязки Azure используют собственные возможности отслеживания HoloLens. Мы предоставляем пакет SDK для пространственных привязок Azure для создания приложений на HoloLens. SDK интегрируется с собственными возможностями HoloLens и предоставляет дополнительные возможности. Эти возможности включают в себя разрешение разработчикам приложений сохранять якоря в управляемой облачной службе и разрешение вашим приложениям снова находить эти якоря, подключившись к службе.

    Вопрос: Какие платформы и языки поддерживают пространственные привязки Azure?

    A: Разработчики могут создавать приложения с помощью пространственных привязок Azure, используя знакомые инструменты и платформы для своих устройств:

    • Unity для HoloLens, iOS и Android
    • Xamarin для iOS и Android
    • Swift или Objective-C на iOS
    • Java или Android NDK на Android
    • C ++ / WinRT на HoloLens

    Начните разработку здесь.

    Q: Работает ли он с Unreal?

    A: Поддержка Unreal будет рассмотрена в будущем.

    Вопрос: Какие порты и протоколы используются пространственными привязками Azure?

    A: Пространственные привязки Azure обмениваются данными через TCP-порт 443 с использованием зашифрованного протокола. Для аутентификации он использует Azure Active Directory, который обменивается данными с помощью HTTPS через порт 443.

    Добавление, редактирование и удаление привязки

    Добавление, редактирование и удаление привязки

    Якорь отмечает определенное место на странице.Якоря позволяют посетителям сайта перейти непосредственно к определенной части длинной страницы вместо прокрутки и поиск информации. Вы можете разместить привязку в любом месте текста ящик или стол, или на картинке или нарисованной фигуре. Вы ссылаетесь на якорь, используя диалоговое окно “Ссылка”. Когда посетитель сайта нажимает на ссылку, в браузере отображается страница, содержащая якорь, начиная с местоположения якоря.

    Когда якорная ссылка находится в MasterBorder или AutoFrame, используйте Current страницу в диалоговом окне “Ссылка”, чтобы ссылка всегда указывала на якорь на текущей странице.Если вы хотите, чтобы якорная ссылка всегда вела на конкретную страницу, выберите имя страницы вместо параметра Текущая страница при ссылке на якорь.

    Например, предположим, что ваш макет содержит очень длинное текстовое поле. Ты поместите якоря вверху и внизу текстового поля, а в MasterBorder, вы связываете слова To Top с верхним якорем, а слова To Bottom – с нижний якорь. В диалоговом окне “Ссылка” вместо выбора текущего имя страницы в разделе Имя страницы, вы выбираете опцию Текущая страница.Если вы скопируете это текстовое поле на другую страницу с тем же MasterBorder и замените его содержимое, ссылки To Top и To Bottom по-прежнему работают, прыгая в места на текущей странице вместо страницы, на которой вы сделали ссылки.

    Вам может понравится

    Рисунки для деревянных изделий: Резьба по дереву фотографии работ и рисунки. Примеры готовых работ на фото. Интересные идеи для соз…

    13.02.2023

    Для батарей: Экраны для батарей отопления – Купить экраны для батарей в Москве

    05.03.2023

    Коптильня холодного копчения из дерева своими руками: Деревянная коптильня своими руками: чертежи, размеры и схемы

    26.08.1972

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
