технические характеристики, устройство, фото и видео
Автобетоносмеситель представлен в виде грузового автомобиля, который оснащен емкостью для транспортировки бетонной смеси. При движении такая емкость вращается, чтобы бетон не застывал. Существует множество различных моделей такой техники, но наибольшей популярностью вариация автомобильных бетоносмесителей, созданных на базе КамАЗа.
Содержание
- 1 Автобетоносмесители КамАЗ
- 2 Устройство
- 3 Модельный ряд
- 3.1 КамАЗ 581453
- 3.2 КамАЗ 58147с
- 3.3 КамАЗ-58145z
- 3.4 КамАЗ-581462
- 3.5 КамАЗ-69361n
- 3.6 КамАЗ-58149z
- 3.7 КамАЗ-580702

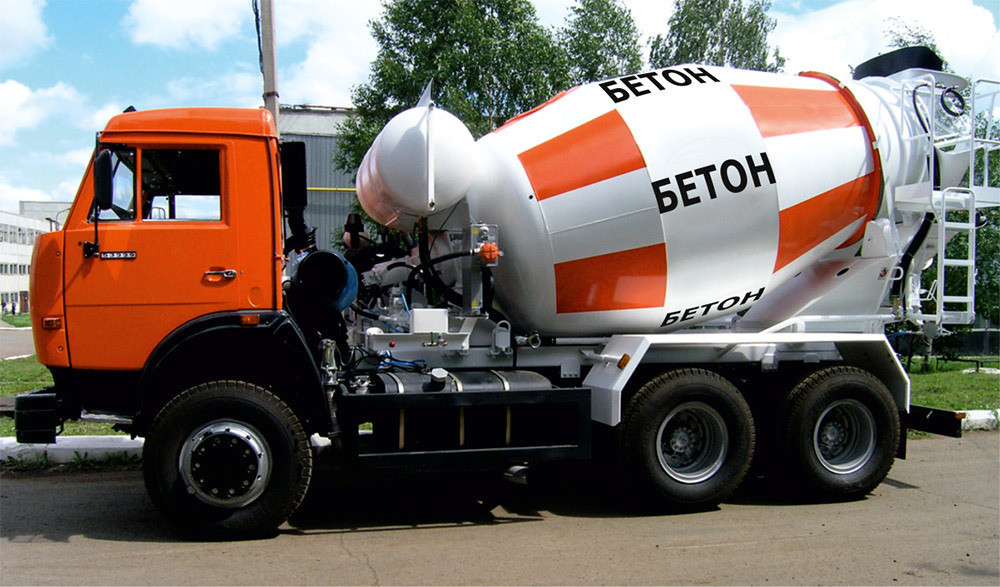

Автобетоносмесители КамАЗ
Автобетоносмесители, выполненные на базе КамАЗа, используются с целью транспортировки бетонной смеси от производителя на строительный объект.
Посредством применения такой машины также производится перемещение раствора по всему периметру стройки. Благодаря постоянному вращению бетонная смесь внутри смесителя поддерживается в жидком состоянии. Автомобильная бетономешалка КамАЗ препятствует нарушению гомогенности раствора и не допускает потерю смеси при транспортировке, погрузке и выгрузке.
Устройство
Особенности конструкции автомобильной бетономешалки обусловлены необходимостью исключения попадания атмосферных осадков в готовую бетонную смесь. Сохранность и однородность бетона достигается за счет вращения барабана во время движения.
Барабан-смеситель установлен на шасси КамАЗ под углом 10 градусов. Внутри него установлены специальные спиральные лезвия. Когда они вращаются в противоположном направлении, то производится выгрузка бетонной смеси. Бетон вытекает из емкости по установленным желобам. Один из них установлен непосредственно в бетоносмесителе, а второй притягивается к машине на месте разгрузки. Для этих целей также могут использоваться специальные насосы.
Привод смесительного барабана может быть механическим и гидромеханическим. В первом случае отбор мощности производится от автономной силовой установки через систему механических передач. При использовании гидромеханического привода отбор мощности происходит через гидромеханическую передачу.
Модельный ряд
В модельной линейке представлены вариации машин, которые в качестве основы используют различные модели грузовиков КамАЗ. Этот момент во многом определяет эксплуатационный потенциал транспортного средства.
КамАЗ 581453
Трехосный бетоносмеситель имеет колесную формулу 6х4. Грузовик укомплектован гидромеханическим приводом и надежной силовой установкой немецкого производства. Планетарный редуктор при этом был изготовлен в Италии. Основные функциональные элементы, подверженные наибольшему износу, выполнены посредством использования высокопрочной стали. Данный момент обеспечивает общий максимальный срок эксплуатации машины. Модель предназначена для эксплуатации на протяжении всего года.
Технические характеристики бетоносмесителя КамАЗ 581453:
| Характеристики | Показатели |
| Общая масса, кг | 27500 |
| Грузоподъемность, кг | 18900 |
| Базовое шасси | КамАЗ 6520 |
| Габариты, мм: | |
| — длина | 8600 |
| — высота | 2500 |
| — ширина | 3800 |
| Вместительность бака для воды, л | 450 |
| Объем смесительного барабана, м3 | 14 |
| Высота загрузки барабана, мм | 3800 |
| Высота выгрузки, мм | 2200-500 |
| Продолжительность перемешивания, мин | 20 |
| Мощность двигателя, л.с. | 320 |
| Мощность двигателя, кВт | 235 |
КамАЗ 58147с
Данная модель предназначена для эксплуатации в температурном режиме от -20 до +40 градусов.
Бетоносмесительная установка способна функционировать полностью в автономном режиме. Это становится возможным благодаря наличию индивидуальной силовой установки и бака. Управление топливным насосом высокого давления осуществляется при использовании гибкого троса.
В качестве опции автомобильная бетономешалка может комплектоваться специальным технологическим оборудованием с термоизоляцией, обеспечивающим защиту транспортируемой смеси от негативного влияние минимальных температур.
Технические характеристики модели КамАЗ 58147с:
| Характеристики | Показатели |
| Общая масса, кг | 24000 |
| Базовое шасси | КамАЗ 53229 r |
| Габариты, мм: | |
| — длина | 9000 |
| — высота | 2500 |
| — ширина | 3700 |
| Вместительность бака для воды, л | 450 |
| Объем смесительного барабана, м3 | 12 |
| Высота загрузки барабана, мм | 3700 |
| Высота выгрузки, мм | 2200-500 |
Мощность двигателя, л. с. | 330 |
| Мощность двигателя, кВт | 240 |
КамАЗ-58145z
Такие автобетоносмесители отличаются высокой производительностью. Модель построена на шасси КамАЗ 65115 62. При общей массе 27,5 т максимальная грузоподъемность транспортного средства держится на уровне 17 т. В качестве силовой установки используется 300-сильный агрегат, способный вырабатывать 225 кВт.
Внутренняя часть смесительных барабанов таких моделей оснащена двухзаходными винтовыми лопастями. Последние обеспечивают погрузку, перемешивание и выгрузку бетонной смеси во время вращения барабана.
Технические характеристики:
| Характеристики | Показатели |
| Общая масса, кг | 27500 |
| Грузоподъемность, кг | 17000 |
| Базовое шасси | КамАЗ 65115 62 |
| Вместительность бака для воды, л | 800 |
| Объем смесительного барабана, м3 | 11 |
| Высота загрузки барабана, мм | 3690 |
| Высота выгрузки, мм | 2200-500 |
Мощность двигателя, л. с. | 300 |
| Мощность двигателя, кВт | 225 |
КамАЗ-581462
Данная модель бетономешалки на базе КамАЗа 53229r используется при необходимости доставки готовой бетонной смеси с сохранением свойств продукции. Трехосный грузовик оснащается 330-сильным комплектующим агрегатом, способны вырабатывать 240 кВт. Крутящий момент при этом держится на уровне 1373 Нм.
| Характеристики | Показатели |
| Общая масса, кг | 24000 |
| Базовое шасси | КамАЗ 53229r |
| Габариты, мм: | |
| — длина | 7800 |
| — высота | 2500 |
| — ширина | 3600 |
| Вместительность бака для воды, л | 450 |
| Объем смесительного барабана, м3 | 10 |
| Высота загрузки барабана, мм | 3000 |
| Высота выгрузки, мм | 2000-500 |
Мощность двигателя, л. с. | 330 |
| Мощность двигателя, кВт | 240 |
КамАЗ-69361n
Модель 69361n оснащена гидромеханическим приводом барабана. Отбор мощности в этом случае производится от дизельной силовой установки, способной функционировать в автономном режиме.
В качестве основного материала для изготовления смесительного барабана выступает износостойкая сталь повышенной прочности.
Модель комплектуется словацким планетарным редуктором и маслоохладителем из Германии. Базовая версия транспортного средства оснащена боковыми отражателями, тормозной лентой и задней противотуманной фарой.
Технические характеристики КамАЗ-69361n:
| Характеристики | Показатели |
| Общая масса, кг | 24000 |
| Базовое шасси | КамАЗ 53229r |
| Габариты, мм: | |
| — длина | 7800 |
| — высота | 2500 |
| — ширина | 3720 |
| Вместительность бака для воды, л | 600-850 |
| Объем смесительного барабана, м3 | 11,6 |
| Высота загрузки барабана, мм | 3600 |
| Высота выгрузки, мм | 2000 |
Мощность двигателя, л. с. | 240 |
| Мощность двигателя, кВт | 176 |
КамАЗ-58149z
Автобетоносмеситель 58149z на базе КамАЗ оснащен комплектующим агрегатом, способным вырабатывать 320 лошадиных сил. Силовая установка работает в паре с шестнадцатиступенчатой коробкой переключения передач. Колесная формула 6х4 делает данную вариацию транспортного средства максимально маневренной и устойчивой на любом типе грунта.
Максимальная масса транспортируемой бетонной смеси достигает 17510 кг. Модель оснащается импортным маслоохладителем, увеличивающим срок эксплуатации транспортного средства посредством повышенной теплоотдачи.
Технические характеристики модели 58149n:
| Характеристики | Показатели |
| Общая масса, кг | 33100 |
| Базовое шасси | КамАЗ 6520 9 м.куб. |
| Габариты, мм: | |
| — длина | 8800 |
| — высота | 2500 |
| — ширина | 3800 |
| Вместительность бака для воды, л | 800 |
| Объем смесительного барабана, мм | 3800 |
| Высота выгрузки, мм | 2200-500 |
| Мощность двигателя, л.с. | 320 |
| Мощность двигателя, кВт | 235 |
КамАЗ-580702
Этот автобетоносмеситель оснащен гидромеханическим приводом смесительного барабана. Наличие данного элемента помогает добиться независимой скорости вращения. Используемый поворотный лоток имеет некоторые конструктивные особенности, которые облегчают процедуру выгрузки бетонной смеси в необходимом направлении. Машина имеет механическую дистанционную систему управления. Основой для изготовления такого транспортного средства является шасси от КамАЗа 55111 с колесной формулой 6х4.
Технические характеристики:
| Характеристики | Показатели |
| Общая масса, кг | 19475 |
| Базовое шасси | камАЗ 55111 |
| Габариты, мм: | |
| — длина | 7400 |
| — высота | 2500 |
| — ширина | 3500 |
| Вместительность бака для воды, л | 400 |
| Объем смесительного барабана, м3 | 9 |
| Высота загрузки барабана, мм | 3500 |
| Высота выгрузки, мм | 2200-500 |
| Продолжительность перемешивания, мин | 20 |
Мощность двигателя, л. с. | 240 |
| Мощность двигателя, кВт | 176 |
Поделиться:
Понравилась статья? Ставьте лайки, делитесь с друзьями и следите за обновлениями в В Контакте, Одноклассниках, Facebook, Google Plus, Twitter,
Подписывайтесь на обновления по E-mail:
Или подписывайтесь на обновление по E-mail:
Камаз 55111 (6×4) автобетоносмеситель — фото, характеристики, схема, описание
| Весовые параметры и нагрузки (в зависимости от комплектации) | ||
| Полная масса а/м, кг | 19475/22180 | |
| нагрузка на заднюю тележку, кг | 15215/16680 | |
| нагрузка на переднюю ось, кг | 4260/5500 | |
| Снаряженная масса, кг | 10200/9900 | |
| Двигатель | ||
| Модель: | 740. 51-240 (Евро-4) |
|
| Тип: | дизельный с турбонаддувом | |
| Максимальная полезная мощность, кВт (л.с.): | 240 (330) | |
| при частоте вращения коленчатого вала, об/мин: | 2200 | |
| Максимальный полезный крутящий момент, Н·м: | 1373 | |
| при частоте вращения коленвала, об/мин: | 1100-1500 | |
| Расположение и число цилиндров: | V-образное, 8 | |
| Рабочий объем, л: | 11,76 | |
| Диаметр цилиндра и ход поршня, мм | 120/120 | |
| Степень сжатия | 16,8 | |
| Система питания | ||
| Вместимость топливного бака, л: | 350 | |
| Электрооборудование | ||
| Напряжение, B: | 24 | |
| Аккумуляторы, В/А·ч: | 2×12/190 | |
| Генератор, В/Вт: | 28/1000 | |
| Сцепление | ||
| Тип: | диафрагменное, сухое, двухдисковое | |
| Привод: | гидравлический с пневмоусилителем | |
| Диаметр накладок, мм | 350 | |
| Главная передача | ||
| Передаточное отношение: | 5,43 или 5,94 | |
| Тормоза | ||
| Привод | пневматический | |
| Размеры диаметр барабана, мм | 400 | |
| Ширина тормозных накладок, мм | 140 | |
Суммарная площадь тормозных накладок, кв. см |
6300 | |
| Коробка передач | ||
| Тип: | механическая, десятиступенчатая | |
| Управление: | механическое, дистанционное | |
| Передаточные числа на передачах: | ||
| 1 | 7,82 – 6,38 | |
| 2 | 4,03 – 3,29 | |
| 3 | 2,50 – 2,04 | |
| 4 | 1,53 – 1,25 | |
| 5 | 1,00 – 0,815 | |
| ЗХ | 7,38 – 6,02 | |
| Колеса и шины | ||
| Тип колес | дисковые | |
| Тип шин | пневматические, камерные | |
| Размер обода | 7,5-20 (190-508) | |
| Размер шин | 10. 00 R20 (280 R508) |
|
| Кабина | ||
| Тип: | расположенная над двигателем, с высокой крышей | |
| Исполнение: | без спального места | |
| Характеристики платформы и оборудования (в зависимости от комплектации) | ||
| Полезный объем смесительного барабана, м3 | 5 | |
| Геометрический объем смесительного барабана, м3 | 9 | 8 |
| Частота вращения смесительного барабана, об/мин | 4/18 | 6,5/12 |
| Продолжительность перемешивания, мин | 20 | |
| Высота загрузки смесит. барабана, мм | 3500 | 3620 |
| Диапазан наклона выгрузочного лотка, град. | 10-45 | |
| Высота выгрузки, мм | 500—2000 | |
| Вместимость бака для воды, л | 400 | |
| Тип привода смесительного барабана | гидромеханическая передача с отбором мощности от автономного двигателя Д-242 или Д-144 Мощность установленная, кВт 45,6/ | |
| механическая передача с отбором мощности от автономного двигателя Д-144-66 Мощность установленная, кВт 37 | ||
| Темп загрузки/выгрузки бетонной смеси, м3/мин, не менее | 1 | |
Угол опрокид. в пореречной плоскости, град. |
21 | |
| Масса технологического оборудования, кг: | 3 500 | |
| Характеристика а/м полной массой | ||
| Максимальная скорость, не менее, км/ч: | 60 | |
| Максимальный угол уклона, преодолеваемого автомобилем при полной массе, % (град): | 25 | |
| Наружный габаритный радиус поворота автомобиля, м | 9 | |
