Автоматические ворота своими руками

Оглавление:

1. Какие виды автоматических ворот бывают?
2. Автоматические ворота распашные
3. Автоматические ворота откатные
4. Отечественное производство автоматических ворот
5. Как сделать автоматические ворота самостоятельно?
6. Установка автоматических ворот
7. Обслуживание и ремонт автоматических ворот

С каждым годом светлые «умы» усовершенствуют конструкцию «автодомика», добавляя в нее ту или иную полезную «мелочь». Но настоящим прорывом в индустрии гаражных «удобств» стала система автоматического открывания дверей, которая значительно упростила жизнь водителям.

Слишком много времени отнимает ручное открытие/закрытие гаража. Автоматические въездные ворота освобождают автовладельца от «лишних» движений, что позволяет значительно ускорить эту повседневную процедуру. Не будем вдаваться в «дебри» статистики, подбивая количество освободившихся минут за месяц или год. И без этих сложных расчетов понятно: автоматические ворота для гаража – это удобно, практично и стильно.

Вы еще не почувствовали этот комфорт? А хотелось бы?

Тогда для вас ознакомительная экскурсия в «мир» автоматических ворот и дверей. Одновременно дадим ответ на самые животрепещущие вопросы автовладельцев:

• Какие автоматические ворота и двери бывают? Их преимущества и недостатки.
• Сколько стоят автоматические ворота? Каков бюджет покупки.
• Какие производители автоматических ворот надежны? А каких стоит избегать.
• Можно ли сделать самодельные автоматические ворота? Какой вариант легче и выгоднее воплотить в «жизнь».
• Какое устройство автоматических ворот надежнее и долговечнее?

Какие виды автоматических ворот бывают?

«Сердце» устройства автоматических ворот – приводной механизм линейного или рычажного типа.

Это железная «рука», которая по команде водителя перемещает двери «автодомика» в нужную позицию. Привод для автоматических ворот чаще всего электрический. Гидравлические модели используют для более тяжелых конструкций и жестких условий эксплуатации (например, автоматическое открывание ворот внушительного размера при въезде на промышленный объект).

Мощность механизма подбирается индивидуально и зависит от технических и линейных характеристик всей конструкции.

«Тело» автоматических въездных ворот – дверное полотно, которое совмещает в себе не только защитную, но и декоративную роль, позволяя эффектно украсить гараж. Тип и способ подъема этого элемента – главные характеристики, по которым данная продукция классифицируется. Они отображают суть работы механизма автоматических ворот и дают соответствующие названия модели. Рассмотрим каждую из них.

АВТОМАТИЧЕСКИЕ ВОРОТА РАСПАШНЫЕ

Это всем привычные двухстворчатые двери, которые часто можно увидеть в старых гаражах. Распашные автоматические ворота состоят из цельных полотен (из стали или алюминия), рамы, крепежных петель и электропривода. Если гараж отапливается, то створки дополнительно обшиваются утеплителем. При желании водитель может усовершенствовать имеющиеся у него распашные двери, установив движущий механизм.

Чтобы подобрать требуемый электро привод, нужны такие параметры:

• Линейные размеры створок полотна
• Общий вес ворот
• Длина от дверной петли (ее середины) до боковой стены.

Автоматические приводы для распашных ворот могут перемещать створки внутрь или наружу. Но из-за ограниченного внутреннего помещения гаражей, предпочтение отдается последнему способу.

Нет особой разницы в технических характеристиках между линейной и рычажной моделью механизма. Автоматический привод для распашных ворот гаража спрятан внутри помещения, поэтому его внешний вид не столь важен. Чаще всего более элегантный и компактный линейный механизм выбирают для въездных дверей на территорию участка.

Естественно, главный аргумент для большинства покупателей, выбирающих автоматические ворота – стоимость.

Распашные двери здесь в выигрышной ситуации, поскольку являются самыми доступными в этом секторе гаражных «удобств». Стандартная неутепленная модель размером 2×4 м обойдется от 800 $. Надо учесть, что стоимость автоматических гаражных ворот такого вида кардинально зависит от веса конструкции, мощности привода и декоративного оформления полотна. В случае если в одной из створок вы захотите обустроить калитку, то такие усовершенствованные автоматические распашные ворота (стоимость готового образца) обойдутся дороже на 20-30 %.

К преимуществам данного типа дверей следует отнести универсальность, надежность и долговечность. Механизм автоматических ворот распашного вида прост и «не капризен», скорость открытия створок 12-15 с.

Недостаток данной системы – малейшие препятствия на пути движения полотен могут привести к запиранию дверей. Во избежание поломки привода и для корректной работы автоматических въездных ворот, следует скрупулезно следить за отсутствием препятствий в этой «красной» зоне.

АВТОМАТИЧЕСКИЕ ВОРОТА ОТКАТНЫЕ

Такой вид дверей представляет собой цельное полотно, которое полностью отодвигается вправо или лево. Ворота откатные автоматические (или как их часто называют автоматические раздвижные/сдвижные ворота) больше популярны для въезда на участок, нежели при обустройстве гаража. Дело в том, что полотно передвигается на специальных роликах и не обеспечивает должной герметичности внутреннего помещения, что недопустимо, если оно отапливается в зимний период.

Раздвижные ворота автоматические так же требуют большого дополнительного пространства (больше ширины дверного проема) для движения створки.

Внутри помещения отдельностоящего стандартного гаража, рассчитанного на одну/две машины, его явно недостаточно.

Автоматические сдвижные ворота получили широкое применение на промышленных, хозяйственных и охранных объектах. Чаще всего они оснащены гидравлическими приводами, рассчитанными на большой вес полотна. То есть, такой удобный вариант подходит для широких огражденных площадок.

Преимущества откатных ворот: элегантный внешний вид, прочность и перекрытие проемов любых размеров. Для них не нужно отдельно предусматривать входную калитку.

Недостатки – дороговизна, плохая теплоизоляция и потребность в дополнительном пространстве для движения полотна.

Сколько стоят автоматические откатные ворота?

Дать однозначный ответ тяжело. Но скажем так: откатные ворота автоматические гаражные, цена которых зависит от веса дверей, размера проема, консоли и обшивки, обойдутся дороже аналогичной распашной модели в среднем на 40-50 %.

ВОРОТА ПОДЪЕМНЫЕ АВТОМАТИЧЕСКИЕ

Функциональность и продуманность конструкции – главные особенности, которые выделяют эти современные автоматические ворота. Фото, где изображены зарубежные частные дома, всегда поражают элегантно обустроенными, словно влитыми в основную постройку, гаражами.

Такая гармония как раз и достигается с помощью использования автоматических подъемных ворот, которые эффективно решают проблему экономии пространства. Рассмотрим все возможные варианты таких конструкций.

Рольставни – гаражные ворота автоматические

Это самый компактный «представитель» подъемных автоматических ворот. Дверное полотно представляет собой рулон из скрепленных между собой шарнирами металлических ламелей (створок) шириной до 150 мм. Чаще всего для этих целей используют алюминиевые направляющие, чтобы максимально облегчить конструкцию.

Есть обычные и скоростные автоматические ворота, для которых рулонное полотно в считанные секунды (минимум 2,7 с) наматывается на вал, расположенный в специальном коробе. Преимуществами такой конструкции являются: взломостойкость, долговечность и минимальные «расходы» пространства. Металлические ламели заполняют специальной полиуретановой пеной, которая придает им дополнительную прочность (заполнитель в 2 раза тверже монтажной пены). Алюминиевое полотно не поддается коррозии и не изнашивается.

Недостатков у рулонных ворот тоже достаточно. Вот главные из них:

1. Из-за большого количества зазоров они не подходят для отапливаемых гаражей.
2. Зимой автовладелец сталкивается с проблемой обледенения створок, из-за которых механизм заедает. Тоже касается примерзания конца полотна к полу. Придется вручную открывать дверь, предварительно постучав по ней.
3. Главное что смущает автовладельцев, которые присмотрели такие гаражные автоматические ворота – цена. При всей привлекательности модели, она довольно высока.

Рулонные двери чаще всего применяются внутри отапливаемых помещений. По своим защитным характеристикам такое спецоборудование, как рольставни, автоматические ворота-шлагбаумы – отличные «помощники» для контролируемых точек доступа. Их активно используют для подземных и наземных паркингов. Рольставни, в отличие от автоматических ворот-шлагбаумов (используемых для пропускных пунктов) позволяют обустроить отдельные боксы для машин.

Ну и главное, что волнует автовладельца, которого заинтересовали эти автоматические ворота – стоимость данной модели. Все зависит от материала (сталь или алюминий), цвета, величины проема и производителя. В среднем 1 кв. м. стоит от 120$ (указанная цена на эти автоматические ворота для гаража приведена для стандартного стального образца).

Подъемно-поворотные автоматические ворота

Такие ворота состоят из цельного полотна, которое сделано из сэндвич-панели (металл+утеплитель+металл – для отапливаемых гаражей) или тонкого слоя профнастила (для неотапливаемых помещений).

Они обеспечивают отличную герметизацию гаража, так как плотно прилегают к дверной раме.

При открытии дверей полотно поворачивается и прячется под потолком во внутреннем помещении «автодомика». Для этого ворота оснащены шарнирно-рычажковым механизмом, где вес полотна компенсируется с помощью мощных пружин, спрятанных в чехлах.

Достоинством такой конструкции ворот является их взломостойкость, бесшумное движение щита и его плотное прилегание к раме.

К недостаткам следует отнести быструю изнашиваемость пружин (особенно при тяжелом полотне) и высокую цену.

Это самые дорогие образцы, так как все модели изготавливаются и собираются только за границей, что значительно повышает их окончательную стоимость. Обычно, если набрать запрос «подъемно-поворотные ворота автоматические гаражные цена», то поисковик выдаст массу результатов, где потенциального клиента культурно попросят перезвонить продавцу. Дело в том, что разброс цен на этот товар очень велик: от 3 до 10 тыс. долларов.

Подъемно-поворотная модель ворот не завоевала у нас такой популярности, как за границей, поскольку требует дополнительного пространства в гараже для беспрепятственного поворота/подъема полотна, что в наших стандартных проектах не предусмотрено.

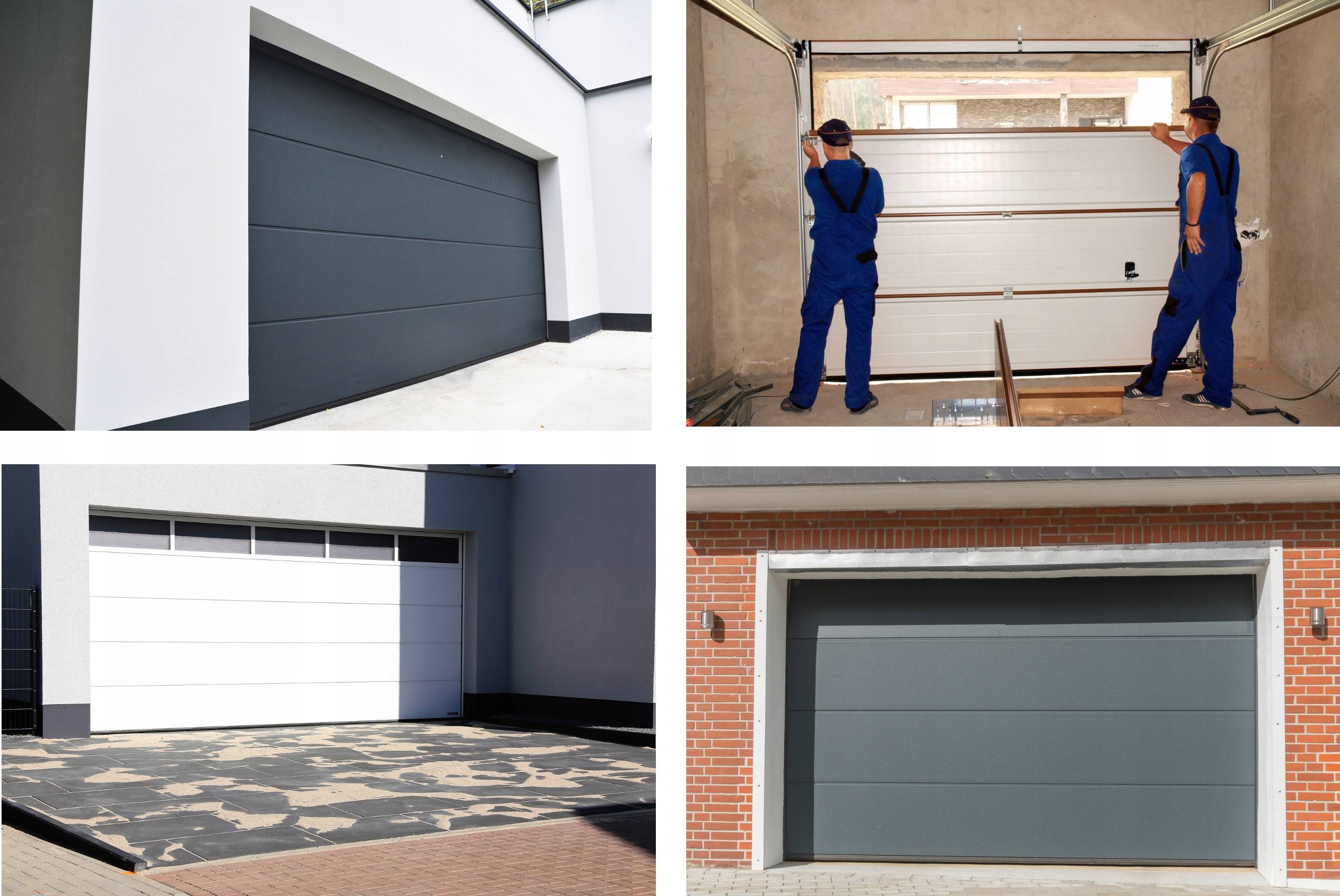

Автоматические ворота гаражные секционные

Это самый популярный вид современных подъемных дверей. Гаражные ворота (автоматические, секционные) совмещают преимущества рулонных и подъемно-поворотных моделей.

Их движущий механизм состоит из направляющих рельс, системы торсионных пружин с валом, барабаном и предохранителем обрыва. Благодаря такой «помощи» полотно легко поднимается под средством среднемощного электро привода для автоматических ворот (от 0,5 кВт).

Щит изготавливают из скрепленных между собой шарнирами панелей (их стандартная ширина: 385, 500, 610 мм) толщиной 20 – 45 мм (20 мм – для неотапливаемого гаража, 35-45 мм сендвич-панель для отапливаемых помещений).

Указанные линейные размеры элементов одинаковы для большинства зарубежных и отечественных производителей автоматических ворот. Поэтому собирают готовый комплект клиенту, выходя из стандартных величин панелей. Еще один нюанс, который следует учесть, планируя устанавливать такие гаражные ворота: автоматические секционные двери должны быть обязательно больше дверного проема на 25-50 мм. При подъеме полотно преломляется и компактно складывается под потолком (возможные варианты: вертикально, горизонтально и под углом). При желании в нем может быть предусмотрена дверь. Если размеры полотна позволяют, то ее можно вписать в автоматические секционные ворота: цена изделия вырастет на 35-40 %.

Преимуществом модели является компактность, независимость от внешних преград, универсальность и огромный выбор дизайна. Рассматривая фотографии этих автоматических ворот, поражаешься разнообразию возможных оформлений полотна.

Их существенный недостаток: быстрая изнашиваемость и «капризность» механизма. Комплектующие для автоматических ворот должны быть строго подобраны для вашего режима эксплуатации гаража. Только тогда можно избежать быстрой поломки привода.

Цена на автоматические секционные ворота колеблется от 1800 $.

Отечественное производство автоматических ворот

Долгое время все комплектующие для автоматических ворот изготавливались только за рубежом. Ведь именно там «двери-самоходы» завоевали популярность еще 40 лет назад. Для нашего рынка они стали актуальными всего лишь недавно. Поначалу все автоматические ворота, цены на которые были малодоступны среднестатистическому обывателю, относились к разряду элитной продукции. К тому же это был дефицит, что подтверждала большая ценовая накрутка.

Значительный прорыв в сфере продаж произошел после закупки соответствующего оборудования для производства автоматических ворот отечественными предприятиями. В свет вышла более доступная серия дверей, которая заставила уравновесить рынок и снизить «аппетиты» перекупщиков. Постепенно сформировались адекватные и реальные цены на зарубежные модели.

Отечественные автоматические ворота, оборудование для которых уже разрабатывалось у нас, несколько уступают по качеству своим зарубежным аналогам. Надежная и долговечная автоматика от немецких (Horman, Sommer) и итальянских (FAAC, CAME) фирм занимает лидирующие позиции на мировом рынке данной продукции.

Отечественные модели дверей значительно укрепили свои позиции, благодаря разработкам российской компании DOORHAN, которая сумела завоевать Европу.

Классом ниже представлена продукция чешских и литовских фирм. Ну и не стоит доверять лозунгам «прочные автоматические ворота дешево» от китайских производителей. Они испортили себе репутацию плохим качеством и недолговечностью дверей.

Как сделать автоматические ворота самостоятельно?

Такой вопрос весьма популярный на форумах интернета. Ведь «самоделки» обходятся значительно дешевле заводских автоматических ворот. Какие модели реально сделать самому?

Во-первых, оцените свои силы. В сети имеется множество схем для самодельных автоматических ворот, но многие из них – лишь «проба пера» техников-самоучек. Никто вам не даст гарантии долговечности такой конструкции. Особенно этого касается привода – самого важного ее элемента. Следует критически оценить его «жизнеспособность», а для этого надо быть технически подкованным человеком. Не стоит покупаться на восторженные отзывы «благодарных» пользователей.

Легче всего сделать своими руками автоматические распашные ворота. Это простейшая модель въездных дверей. Принцип изготовления полотна и рамы мы подробно описали в разделе «Гаражные ворота своими руками…». К ним лишь нужно подобрать соответствующую автоматику (критерии выбора уже упоминались выше). Отдайте предпочтение заводской известной модели, тогда автоматические распашные ворота своими руками будут служить вам «верой и правдой».

Другая популярная в народе самоделка – секционные двери. Их сделать сложно, поэтому многие производители выпускают готовые комплекты для самостоятельной сборки. Они дешевле готовых образцов, а изобилие вариантов позволит подобрать подходящий образец для своего гаража.

Многие, кто спрашивает о том, как сделать недорогие автоматические ворота, забывает, что даже для заводской модели необходимо докупить «пакет безопасности». Что это значит?

По нормам ГОСТ заводские подъемные двери оснащены страховочным тросом, который не даст полотну упасть в случае обрыва пружин. Что касается второстепенных аксессуаров «безопасности», то они не всегда входят в комплект «конструктора».

Например:

• Датчики для дверного проема, фиксирующие препятствие на пути полотна и останавливающие его движение.
• Запирающие/отпирающие ключи для разблокировки ворот в случае поломки привода или отсутствия электричества.
• Система дистанционного управления.

Важно точно снять размеры будущих автоматических гаражных ворот. Для этого замеры выполняют для каждого угла рамы и выбирают большое значение.

Распашные автоматические ворота своими руками׃ важные нюансы выполнения работ

Легче всего изготовить и установить автоматические распашные ворота, поскольку это простейшая модель дверей, производство которой вполне под силу самоделкину, владеющему навыками сварки и резки металла. Даже несмотря на критику о непрактичности этой конструкции дверей, подавляющее большинство гаражей оснащено «по старинке». Победить «классику» по доступности, надежности и долговечности прогрессивным «новинкам» пока не по плечу.
Итак, как сделать распашные автоматические ворота своими руками? Для начала проверяем дверной проем на возможность такой модернизации, ведь для корректной установки автоматики по его бокам должен быть 25-30 сантиметровый запас свободной стены.

Сначала приступаем к изготовлению металлических ворот. Работа выполняется в несколько этапов (подробнее о каждом читайте в теме «Гаражные ворота своими руками»)׃

1. Изготовление рамы
2. Изготовление каркаса
3. Его обшивка листовым металлом
4. Приваривание петель
5. Установка замка и запора

Для гаражных ворот чаще всего устанавливают автоматический привод рычажного типа, отличающийся компактностью, надежностью и неприхотливостью в работе. Но прежде, чем приступить к его монтажу, следует предельно точно отрегулировать движение дверных полотен.

ВАЖНО!

От точности регулировки распашных ворот зависит долголетие автоматики. Следует устранить малейшие перекосы полотен, перепроверить правильность положения петель и хорошенько их смазать. В итоге двери должны легко открыться от толчка пальцем.

Лидерами среди производителей автоматики являются итальянские фирмы Nice, Came, FAAC. Среди отечественных фирм котируется продукция DoorHan. Избегайте малоизвестных китайских «подделок», привлекающих беспечных покупателей низкой ценой.

При установке привода строго придерживайтесь инструкции фирмы производителя и пользуйтесь «проверенными» измерительными инструментами, так как малейший сдвиг рычагов разбалансирует систему и нанесет вред механизму.

Установка автоматических ворот

Монтаж автоматических ворот – дело непростое, но если хорошо подготовиться заранее, то весь процесс займет всего лишь несколько часов. Для корректной установки автоматики во время проектирования гаража следует предусмотреть дополнительное пространство: 45 см по бокам дверного проема и 30 см над ним. Высота потолка должна быть не ниже 2,1 м. Если под ним проведены коммуникации, то нулевой отметкой считать не потолок, а линию их прохода. Для монтажа автоматических ворот опорная поверхность, к которой будет выполняться крепеж, должна быть прочной и не содержать нестойкого облицовочного материала. Если такой имеется (например, утеплитель), то рабочую зону следует очистить до твердого несущего слоя.

Как правильно установить автоматические ворота?

Малейший перекос полотна может привести к заклиниванию или поломке механизма. Особенно в этом плане требовательны секционные модели. Рама и направляющие должны быть строго выставлены, чтобы в дальнейшем избежать подобных проблем.

Вышеописанные правила более мягче для миниатюрной и практичной рольставни. В отличие от других автоматических гаражных ворот подъемного типа, она требует минимальных уступов по бокам рамы (10-15 см) для фиксации основы. Необходимое расстояние от рамы до потолка – 20см. Чтобы обычные или скоростные ворота автоматические (рулонные) дополнительно защитить, механизм зашивают в короб, который обустраивают над въездом в гараж.

Для этого вида дверей следует особенно точно измерять их высоту. Рулонные автоматические гаражные ворота, размеры для которых будут сняты неправильно, будут, или короче, или длиннее, и не смогут функционировать. В обоих случаях придется подгонять уровень пола.

Хотя для сурового климатического пояса России «рулоны» непрактичны, но при должной подготовке въездного участка все же их использовать можно. Для этого следует предусмотреть подогревающий кабель в полу проема, который не даст им обледенеть. Для всех автоматических ворот следует обязательно обустроить козырек и наклонную площадку въезда (или позаботиться о ее дренаже).

Как установить автоматические ворота без проблем? Пригласить замерщиков, которые на этом процессе «съели собаку». Тогда дальнейшая самостоятельная установка пройдет точно без проблем.

Обслуживание и ремонт автоматических ворот

Лучший способ избежать поломки – своевременная профилактика. Все детали, требующие смазки, должны периодически «освежаться». Даже, если механизм заклинило (например, из-за механичной преграды), ни в коем случае не прилагайте излишних усилий для открытия дверей.

Если все же поломка произошла, то автоматические ворота, ремонт которых необходим, следует показать опытному мастеру.

Рекомендуем:

• Установка окон своими руками
• Ворота откатные консольного типа
• Схемы электропроводки в гараже
• Гаражные секционные ворота

Автоматические подъемные ворота: делаем своими руками быстро и качественно!

Содержание

• Разновидности подъемных ворот
• Установка конструкции своими руками
• Есть ли необходимость монтажа автоматики?
• Принцип сборки
• Рекомендации от профессионалов

На сегодняшний день распашная конструкция для ворот не пользуется такой популярностью, как раньше. Во время открытия створок требуется много места, а за материалом, из которого изготовлена конструкция (металл), необходимо тщательно ухаживать.

Петли нужно смазывать маслом, а зимой они могут вызвать немало проблем, особенно когда на улице сильный мороз.

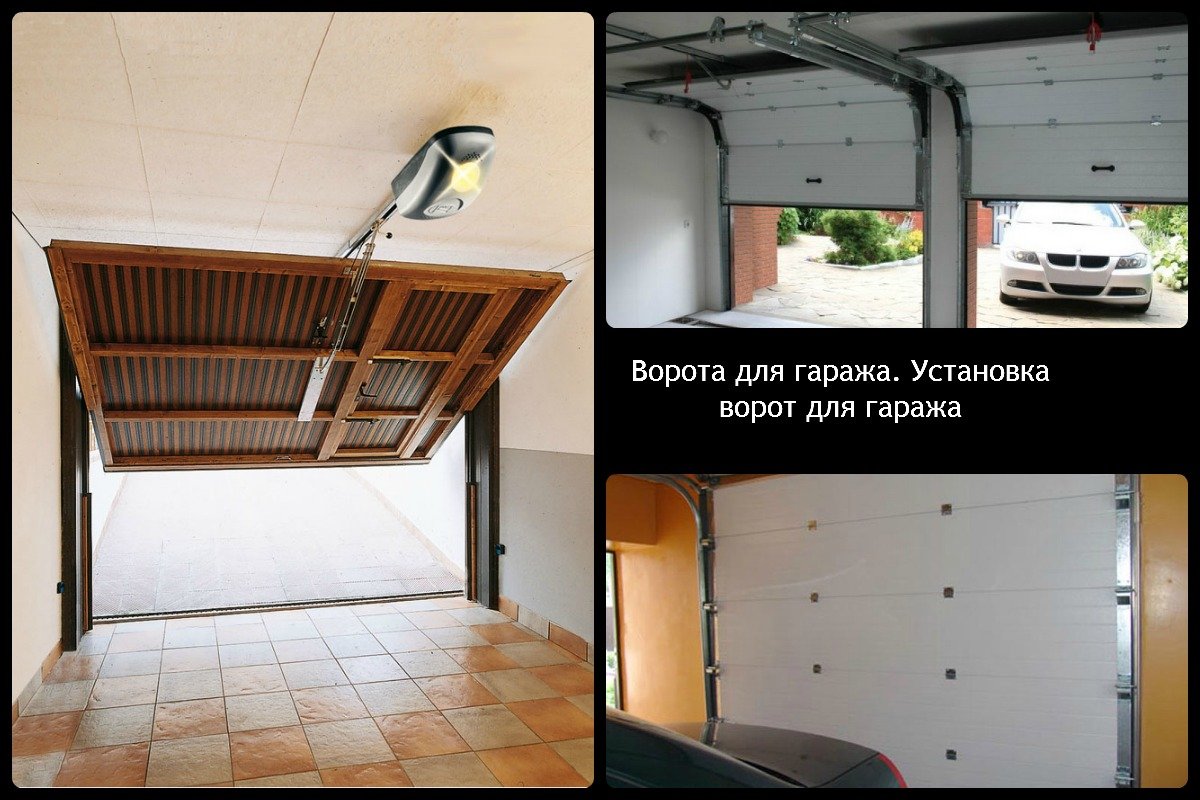

Автоматические подъемные ворота

Иначе обстоит ситуация с подъемными воротами. Это секционные либо цельные панели, которые производятся из пластика или специального металла с покрытием. Обычно они продаются уже утепленными. Во время открывания панели поднимаются под потолок, при этом много функционального пространства не занимают.

Разновидности подъемных ворот

Все подъемные гаражные ворота условно делятся на несколько типов. Главное качество заключается в том, что произвести конструкцию своими руками и осуществить монтаж не составит труда. При этом нет необходимости в проведении тяжелых подготовительных работ.

Известно три типа ворот: секционные, рольворота и подъемно-поворотные конструкции.

Секционные автоматические ворота гаража из этого списка наиболее популярны. Они создаются из отдельных панелей пластика либо металла. Каждая часть строительного материала имеет высоту от сорока до шестидесяти сантиметров. Между собой элементы скрепляются с помощью подвижных соединений.

Конструкция рольворот похожа на предыдущий вариант. Единственное отличие: из-за внушительного количества сегментов в гараже не обеспечивается идеальная теплоизоляция и герметичность. Подъемно-поворотные ворота состоят из одной цельной панели, которая во время открытия поднимается к потолку и поворачивается.

Установка конструкции своими руками

Прежде чем начинать устанавливать автоматические ворота для гаража своими руками, необходимо подготовить поверхность. На дверном проеме нужно очистить всю облицовку, при этом заделать следы от старых креплений. При необходимости область укрепляется каркасом из металла.

Сбоку нужно оставить немного свободного пространства. До потолка оставляйте 30 сантиметров, а по бокам — 45. После этого подготовьте все необходимые материалы и инструменты:

• дрель;
• шуруповерт;
• рулетку;
• уровень;
• победитовые сверла;
• крепежные детали.

В качестве материала для будущих створок можно использовать готовые элементы, купленные в магазине.

Следует иметь представление о том, как выглядят гаражные подъемные ворота, которые делаются своими руками.

Панель конструкции состоит из двух листов оцинкованной стали, имеет высоту от сорока до шестидесяти сантиметров. Пространство между листами заполняется плотным утеплителем, для чего берется полиуретановая пена либо полиэстер. Покрытие поверхности панелей осуществляется декоративной ПВХ пленкой.

Во время сборки между элементами устанавливается эластичный уплотнитель, чтобы получить хорошее прилегание и не спровоцировать соприкосновение, ведущее к образованию мостиков холода.

Размер щелей стандартно составляет от двух до четырех миллиметров. Панель нижней области по краю полностью покрывается уплотнителем, который не даст замерзнуть ей в холодное время года.

Конструкция предполагает наличие калитки, но так стоимость подъемных автоматических ворот гаража будет несколько выше. Калитки могут быть двух типов: стандартные либо с высоким порогом. Важно создать защитный механизм своими руками, который не позволит подниматься конструкции во время открытия двери.

Конструкция сэндвич-панели

Для сэндвич-панелей выбирайте такие параметры:

• если гараж отапливаемый — 35-45 милиметров;
• если неотапливаемый, так называемый холодный вариант — 20 миллиметров.

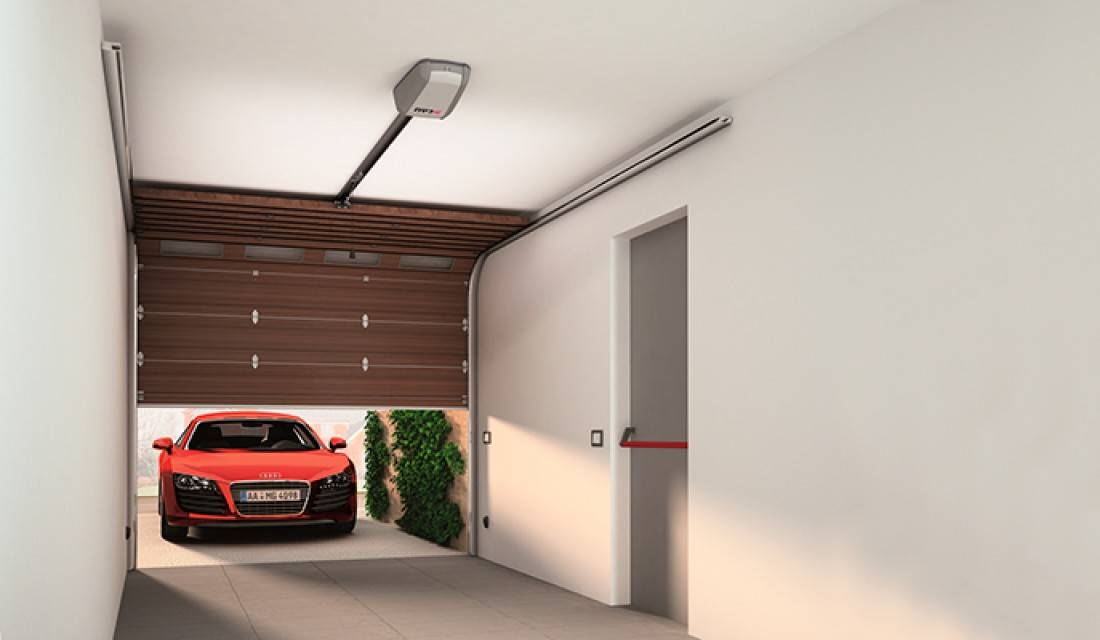

Подымаются автоматические гаражные ворота с помощью оборудованной торсионной системы, собрать которую необходимо из вала, тросов и барабана. Равновесие конструкции придает пружинный механизм. С обеих сторон на створки устанавливаются направляющие рельсы, куда при эксплуатации будут помещаться подшипники.

Таким образом, автоматические ворота для гаража будут легко скользить в нужном направлении. Во время движения панели будут преломляться и разворачиваться в горизонтальном направлении относительно потолка.

Есть ли необходимость монтажа автоматики?

На полотно устанавливаются специальные уравновешивающие пружины, которые позволяют возместить нагрузку от двери. Чаще всего устанавливается цилиндровый вал, имеющий выдвижной ригель. Чтобы защитить створки от возможного обрыва, монтируются храповые муфты, которые блокируют резкие движения ворот вниз.

Готовая створка весит около 300 кг, потому если блокировка будет отсутствовать, то последствия могут быть пагубными.

Подъемные автоматические ворота гаража можно своими руками оснастить электроприводом. С его помощью они открываются, при этом вы можете находиться в автомобиле.

Дистанционное управление ворот

Если у вас стандартный проем размером в два с половиной метра, то можно отдать предпочтение линейной модели, имеющей мощность всего в 0,2-0,5 кВт. Автоматические ворота будут закрываться с помощью трансмиссионного механизма, который надежно блокирует полотно внизу.

Принцип сборки

Собирая автоматические ворота для гаража своими руками, необходимо придерживаться некоторых правил.

Изначально собирается створка ворот и все панели. На следующем этапе готовится поверхность дверного проема, в котором монтируется и крепится усиленная рама. Ее положение необходимо откорректировать, ведь отклонения недопустимы. Крепление рамы осуществляется по всему периметру с помощью анкеров.

Вертикальные направляющие ворот гаража просверливаются в местах вертикальных соединений. Пространство между стенкой и профилями рамы необходимо заполнить монтажной или полимерной пеной, также берется силиконовый герметик. На потолок устанавливаются горизонтальные направляющие.

Далее необходимо собрать створку и поставить ее в раму, при этом объекты соединяются шарнирами. Чтобы ворота гаража не падали, производится регулировка пружин и монтируется вся фурнитура, электропривод и противовзломная система.

Рекомендации от профессионалов

Чтобы установка своими руками автоматических подъемных ворот прошла правильно, необходимо соблюсти несколько советов от профессионалов.

Вертикаль должна быть выставлена точно, чтобы каждая деталь плотно и герметично прилегала к другой. Старайтесь избежать перекосов и расчетов «на глаз».

Все несущие элементы монтируются постепенно. Следуйте инструкции, чтобы не столкнуться с проблемами.

Во время установки пружин каждый подъемный трос должен быть в натянутом состоянии. Последним начинается монтаж ограничителя хода.

Когда конструкция будет установлена, проверьте, чтобы открытие ворот было свободным, а створка не ходит криво и с помехами.

.

Сделайте свой собственный умный механизм открывания гаражных ворот за 15 долларов

Вы можете купить умный механизм открывания гаражных ворот для своего дома, но это будет стоить вам дороже, чем его изготовление. Приложив немного усилий и несколько долларов, вы можете сделать свое собственное реле Shelly 1 Wifi. Если у вас есть более продвинутый механизм открывания гаражных ворот, вам, возможно, придется использовать эту технику. )

Shelly 1 Умный механизм открывания гаражных ворот

Содержание

Переключатель

Зачем вам делать свой умный механизм открывания гаражных ворот своими руками?

Вы можете пойти и купить устройство, которое сделает вашу гаражную дверь умной, но это может стоить вам денег. Некоторые из наиболее популярных коммерческих вариантов:

• Умный механизм открывания гаражных ворот Chamberlain MyQ
• Интеллектуальное открывание гаражных ворот NEXX
• Джин Аладдин Коннект
• Универсальный набор для гаража Gogogate 2
• Переключатель камина TV xStream Voice

Эти коммерческие единицы стоят дорого. Хотя цена, безусловно, является проблемой, более серьезная проблема заключается в том, что этим открывателям гаражных ворот требуется доступ в Интернет для работы, и они отправляют информацию об открытии и закрытии в облако. Я бы предпочел хранить эту информацию локально или, по крайней мере, иметь возможность сделать это.

Это побудило меня рассмотреть другие решения, которые можно сделать своими руками. Фактически, несколько лет назад я реализовал самодельное решение, используя реле Z-wave и датчик наклона Z-wave. Хотя это решение было надежным, я хотел попробовать что-то новое и, возможно, даже сэкономить немного денег. Некоторые другие варианты DIY / не облачные включают:

• Garadget (WiFi)
• OpenGarage (Wi-Fi)
• Интеллектуальное устройство открывания гаражных ворот MOES WiFi (можно прошить с помощью Tasmota для локального управления)
• GoControl GD00Z-4 (Z-волна)
• FortrezZ Mimo-lite (Z-волна)

Кажется, все в порядке. В конце концов, я решил заняться своими руками и использовать свое надежное устройство Shelly 1, которое я использовал, чтобы сделать мой выключатель света умным. Их 2 упаковки можно купить менее чем за 25 долларов, что намного меньше, чем любой из этих вариантов.

Что вам понадобится для изготовления

Этот проект можно сделать очень дешево, в зависимости от того, какие материалы и инструменты у вас уже есть. Вот что вам понадобится:

• Shelly 1 Smart Relay — смотрите мой обзор и то, как я использовал его для выключателя света, для более подробной информации. Это будет мозг умного открывателя гаражных ворот. Обратите внимание, что вы также можете сделать этот проект с более новой Shelly 1 Plus.
• Провод дверного звонка или аналогичный. Возможно, у вас уже есть провод, который вы можете использовать. Он будет использоваться для подключения Shelly 1 к устройству открывания гаражных ворот.
Адаптер постоянного тока
• 12 В. В моем случае у меня валялся один от старого маршрутизатора Netgear. Вы также можете использовать тот, который я связал, даже не перерезая провод. Это будет использоваться для питания Shelly 1.
• Хороший сигнал Wi-Fi 2,4 ГГц, где вы его поместите — Shelly 1 управляется через WiFi.
• Расширенный: подключенный (например, Z-wave или Zigbee) датчик наклона или двери и программное обеспечение для домашней автоматизации (например, Home Assistant). Это позволит вам узнать, открыта или закрыта дверь гаража, а также сможете открывать и закрывать ее. Подробнее об этом далее в статье.

Адаптер постоянного тока 12 В от старого маршрутизатора Shelly 1 Wifi Smart Relay

Создание умного устройства открывания гаражных ворот

Давайте начнем со схемы того, что вы собираетесь построить:

Схема подключения для Shelly

Примечание редактора : Вот инструкции по подключению более нового смарт-реле Shelly Plus 1.

Шаг 1: Подготовьте адаптер постоянного тока 12 В

Сначала переместите перемычки напряжения источника на Shelly 1 в положение для 12 В постоянного тока. По умолчанию Shelly 1 настроен на питание от сети переменного тока или 24-60 В постоянного тока. Для этого проекта мы используем более безопасное низкое напряжение 12 В постоянного тока.

Разрежьте и зачистите адаптер. Затем подключите контакты реле L (-) и N (+).

Шаг 2: Подготовьте провод дверного звонка

Отрежьте достаточно длинный кусок провода дверного звонка. Он должен быть достаточно длинным, чтобы подключить Shelly 1 и клеммы реле устройства открывания гаражных ворот с того места, где вы будете запитывать и монтировать Shelly 1. Затем зачистите провода и подключите их к входам I и O.

Когда вы закончите, это должно выглядеть примерно так:

Shelly 1 Реле, подключенное к проводу дверного звонка и адаптеру постоянного тока 12 В

Шаг 3: Включите питание Shelly 1 и настройте

Теперь пришло время настроить реле. Подключите адаптер постоянного тока 12 В. При первой загрузке Shelly 1 запускается в режиме WiFi AP. Это позволяет подключаться напрямую к устройству через его сеть WiFi.

С помощью планшета, телефона или ноутбука подключитесь к локальному Wi-Fi Shelly 1. Он должен выглядеть примерно так: shelly1-12AB34 (последние шесть символов будут другими). После подключения откройте браузер и подключитесь к адресу 192.168.33.1. Это должно вызвать страницу конфигурации реле.

Во-вторых, настройте WiFi-соединение Shelly 1 ( Интернет и безопасность-> Настройки ) для подключения к домашней сети. Кстати, я настоятельно рекомендую изолировать ваши IoT-устройства от остальной части вашей сети. Я также рекомендую либо установить статический IP-адрес на устройстве Shelly, либо настроить статическую аренду с вашего DHCP-сервера (обычно вашего маршрутизатора).

Shely 1 Relay Wifi Configuration

Далее рекомендую обновить прошивку ( Настройки->Обновить прошивку ). Затем настройте Shelly так, чтобы он выключался после включения ( Таймер->Автовыкл. ). Если вы оставите его включенным, кнопка открытия двери гаража не будет работать. Я установил свой на 0,5 секунды.

Настроить автоматическое отключение реле

Я также рекомендую настроить реле по умолчанию выключенным. (Настройки->Питание по умолчанию). Если у вас пропадет электричество, ворота вашего гаража запустятся в состоянии, когда вы сможете использовать кнопки.

Самое время проверить реле. В правом верхнем углу веб-интерфейса есть кнопка питания. Если вы настроили его правильно, при нажатии на кнопку она должна стать синей, и вы должны услышать щелчок. Вскоре после этого реле должно выключиться, а кнопка питания должна вернуться в нормальное состояние.

Примечание редактора : В зависимости от ваших настроек вы можете столкнуться с уменьшением радиуса действия устройства открывания гаражных ворот. Вот как вы можете улучшить диапазон открывания гаражных ворот.

Шаг 4. Подключение к устройству открывания гаражных ворот

Давайте подключим Shelly 1 к устройству открывания гаражных ворот. Перед подключением адаптера постоянного тока 12 В подключите провода дверного звонка параллельно (в те же отверстия) к проводам, идущим от кнопки, которая управляет устройством открывания гаражных ворот. Возможно, вам придется посмотреть руководство по открыванию гаражных ворот, если вы не знаете, куда подключать.0003

Теперь подключите адаптер и подождите несколько секунд, пока Shelly загрузится. Подключитесь к веб-интерфейсу и нажмите кнопку питания. Ваш гараж должен открыться (или закрыться, если он уже был открыт). Кнопка питания должна вести себя так же, как если бы вы нажали кнопку открывания двери гаража.

Умное устройство открывания гаражных ворот подключено перед монтажом

Поздравляем! Вы сделали умный открыватель гаражных ворот! Shelly довольно легко установить, потому что он очень маленький. Положите его в надежное и безопасное место.

Шаг 5 (необязательно): Настройте доступ к облаку и приложение

Вы можете управлять воротами гаража с помощью веб-интерфейса. Однако вам нужно быть в сети, чтобы открывать и закрывать дверь гаража. Однако ретранслятор Shelly 1 имеет облачные возможности и приложение.

Зайдите в веб-приложение и включите облачное управление ( Интернет и безопасность->Облако ). Затем загрузите приложение Shelly Cloud, зарегистрируйтесь и следуйте инструкциям. Теперь вы можете открывать и закрывать ворота гаража из любой точки мира.

Расширенный: подключение к Home Assistant с помощью MQTT с датчиком наклона

Если вы используете Home Assistant, как и я, вы захотите интегрировать управление интеллектуальным устройством открывания гаражных ворот с остальной частью вашего умного дома. Вот как можно использовать MQTT, датчик наклона и Home Assistant, чтобы сделать устройство для открывания гаражных ворот своими руками еще умнее. Если вам нужно узнать больше о настройке MQTT и его интеграции с Home Assistant, я вам помогу.

Шаг 1. Включите MQTT на Shelly 1

Сначала включите и настройте MQTT через веб-интерфейс Shelly 1 (обратите внимание, это отключит доступ к облаку). Перейти на « Интернет и безопасность->Дополнительно — Параметры разработчика » и:

• Установите флажок «Включить выполнение действий через MQTT» (обратите внимание, что это отключит доступ к облаку. Это одно или другое)
• Если вы защитили своего брокера MQTT, введите его имя пользователя и пароль
• В разделе «Сервер:» введите IP-адрес вашего MQTT-брокера вместе с его портом (обычно 1883). Разделяйте IP-адрес и порт двоеточием.
• Сохранить эти настройки

Обратите внимание на «Тему Уилла». Это тема MQTT, в которой сообщается, работает ли Shelly. Обратите внимание на строку из 6 символов, следующую за «shelly-» в теме завещания. Это понадобится вам для создания конфигурации Home Assistant.

Шаг 2: Настройте крышку Home Assistant

У меня на двери гаража установлен датчик наклона Z-wave, который сообщает мне, когда дверь открыта и когда она закрыта. Эта конфигурация Home Assistant будет работать аналогично с датчиком двери.

Конфигурация Home Assistant, часть 1: создание обложки

Во-первых, вам нужно добавить код в файл configuration.yaml , аналогичный приведенному ниже для обложки MQTT.

 крышка:
  - платформа: mqtt
    Название: "Дверь гаража"
    state_topic: "помощник по дому/гараж/штат"
    command_topic: "shellies/shelly1-xxxxxx/relay/0/command"
    доступность_топик: "shellies/shelly1-xxxxxx/онлайн"
    сохранить: ложь
    полезная нагрузка_open: "включено"
    полезная нагрузка_close: "включено"
    полезная нагрузка_стоп: "включено"
    state_open: "открыто"
    state_closed: "закрыто"
    полезная нагрузка_доступна: "истина"
    полезная нагрузка_не_доступна: "ложь"

Замените xxxxxx в темах на ID той Шелли, которую вы указали в веб-интерфейсе. Давайте проанализируем важные части этого кода:

• Идентификатор объекта вашей двери гаража будет тем, что вы поместили в поле имени (пробелы заменены символами подчеркивания).
• «state_topic» — это тема MQTT, которая сообщает Home Assistant, открыта или закрыта дверь гаража. Вам понадобится автоматизация, которая обновит эту тему в зависимости от состояния датчика наклона в следующем разделе.
• «state_open» и «state_closed» определяют значения, которые Home Assistant ищет в «state_topic», чтобы определить, открыта или закрыта дверь гаража.
• «command_topic» управляет ретранслятором Shelly 1. Отправка payload_open («on»), payload_close («on») и payload_stop («on») в эту тему открывает, закрывает и останавливает ворота гаража. Все они имеют одно и то же сообщение («включено»), потому что ворота гаража реагируют только на открытие и закрытие реле.
• «availability_topic» сообщает Home Assistant, работает ли реле Шелли. Это должно быть то же самое, что и «Will Topic» в веб-интерфейсе Shelly, о котором упоминалось ранее. Вы можете узнать больше о темах завещания MQTT (последняя воля и завещание) здесь.
• «Полезная_доступность» и «Полезная_недоступность» определяют значение, которое Home Assistant ищет в «availability_topic», чтобы определить, находится ли реле Shelly 1 в сети.
• Параметр «сохранение: ложь» сообщает Home Assistant, что брокер MQTT не сохраняет сообщения. Я не думаю, что какие-либо команды должны быть сохранены.

Конфигурация Home Assistant, часть 2: обновление статуса гаража

Нам также необходимо добавить автоматизацию для датчика наклона, чтобы обновлять «state_topic», когда ворота гаража открываются и закрываются. Поместите следующее (с обновлениями для ваших конкретных датчиков и тем) в свой Automation.yaml файл:

 - идентификатор: mqtt_garage_door_status
  псевдоним: «Статус гаражных ворот MQTT»
  курок:
    платформа: государство
    entity_id: binary_sensor. garage
  действие:
  - сервис: mqtt.publish
    data_template:
      тема: 'помощница по дому/гараж/государство'
      payload_template: "{{ 'открыто', если state.binary_sensor.garage.state == 'включено', иначе 'закрыто' }}"
      сохранить: true

Эта автоматизация срабатывает при изменении состояния датчика наклона. Если датчик переключается в состояние «включено», он отправляет теме «открыто», указывая на то, что дверь гаража открыта. В противном случае он отправляет «закрыть».

Конфигурация Home Assistant, часть 3. Убедитесь, что интеллектуальный механизм открывания гаражных ворот доступен при запуске

Похоже, что реле Shelly не всегда отправляют или сохраняют сообщение, указывающее Home Assistant, что они доступны. Таким образом, при перезапуске Home Assistant не всегда помечает крышку (управление дверью гаража) как доступную. Чтобы исправить это, мы заставляем ретрансляторы Shelly объявить о себе, используя приведенную ниже автоматизацию:

 — id: mqtt_shelly_announce.
  псевдоним: Shelly Sync at HA Start
  курок:
  - платформа: домашний помощник
    событие: начало
  действие:
  - задержка: 00:00:20
  - сервис: mqtt.publish
    данные:
      тема: снаряды/команда
      полезная нагрузка: объявить

Конфигурация Home Assistant, часть 4: Сделайте так, чтобы это хорошо выглядело в пользовательском интерфейсе

Home Assistant имеет специальный класс устройств для крышек, чтобы они отображались в пользовательском интерфейсе как ворота гаража. Вам просто нужно добавить в свой custom.yaml следующее:

 cover.garage_door:
  device_class: гараж

И тогда вы получите значки, которые выглядят следующим образом, когда дверь гаража открыта и закрыта:

Пользовательский интерфейс гаражных ворот Home Assistant

Заключительные мысли

Вы можете использовать Shelly 1, чтобы сделать механизм открывания гаражных ворот умным в дополнение к умному выключателю света или умному выключателю газового камина. Вы можете купить коммерческое умное устройство для открывания гаражных ворот, но использовать реле Shelly 1 просто и доступно. Попадет ли ваша информация в облако или нет, зависит от вас. Он работает, даже когда ваше интернет-соединение не работает. Это также делает хороший проект DIY, который займет менее 30 минут. Добавление его к контроллеру домашней автоматизации, такому как Home Assistant, — это вишенка на торте.

Кроме того, если вы хотите добавить безопасный контроль ворот гаража снаружи, взгляните на этот проект использования сканера отпечатков пальцев для открытия и закрытия ворот гаража.

Обратите внимание: если этот метод не работает для вас, потому что у вас есть устройство для открывания гаражных ворот Security+ 2.0 или подобное, то эта статья, которую я написал о том, как справиться с этой ситуацией, для вас.

Примечание редактора: Вот как вы можете обеспечить энергией весь свой умный дом, используя продукты Shelly.

Заинтересованы в поддержке HomeTechHacker?

Считаете ли вы содержание этого сайта полезным? Если да, заинтересованы ли вы в поддержке меня и этого сайта? Конечно, это не обязательно, но я был бы очень признателен за любую поддержку, которую вы можете оказать. Ниже приведены несколько способов поддержки:

• Поделитесь этим сайтом с друзьями и в социальных сетях (для вашего удобства используйте ссылки в конце этой страницы)
• Подписаться на этот сайт
• Купите одну из моих книг, Руководство по персональной кибербезопасности , Руководство по домашней сети или Руководство по умному дому , для себя или в подарок
• Разместите ссылку на HomeTechHacker на сайте, к которому у вас есть доступ. Обязательно сообщите мне об этом!
• Свяжитесь со мной через мою контактную страницу или Twitter и дайте мне знать, что я должен написать о
• Делайте покупки на Amazon по моим партнерским ссылкам и объявлениям на этих страницах. См. мои раскрытия для получения более подробной информации о партнерских ссылках. Вы также можете просто совершить покупку по одной из ссылок ниже:
  1. Магазин HomeTechHacker : Это список продуктов, которые я использую, просмотрел и рекомендую
  .
  2. HomeTechHacker Technology Advisor : этот набор инструментов даст вам индивидуальные рекомендации по продуктам для домашней техники в соответствии с вашими потребностями
  3. Партнерская ссылка My Amazon : Просто нажмите на эту ссылку, чтобы перейти на Amazon и совершить покупку

Спасибо! Я очень ценю это!

Эта страница содержит партнерские ссылки. Если вы купите товар по партнерской ссылке, я получу небольшую комиссию бесплатно для вас. Партнерки не влияют на мои рекомендации. Прочитайте мои раскрытия для получения дополнительной информации.

Статьи по теме

Превратите ручную гаражную дверь в автоматическую

19 января 2023 г. | Советы по изготовлению гаражных ворот

Сделайте свой дом умнее. Я имею в виду – вам не надоело каждый раз выходить из машины, когда вы хотите открыть гараж? Как насчет того, чтобы добавить дополнительный уровень безопасности в ваш дом? Возможно, пришло время установить автоматическое открывание гаражных ворот!

Хорошая новость заключается в том, что большинство гаражных ворот с ручным управлением можно превратить в автоматические. Steel-Line предлагает широкий выбор электрических открывателей гаражных ворот.

3 шага для превращения гаражных ворот с ручным приводом в автоматические:

Шаг 1. Проверка существующих ворот

Первое, что вам нужно решить, это тип ваших гаражных ворот. Для секционных ворот потребуется другой тип устройства открывания, чем для рулонных ворот, поэтому вам понадобится модель, которая вам подходит.

Перед установкой или заменой устройства открывания гаражных ворот убедитесь, что ваша нынешняя гаражная дверь находится в хорошем рабочем состоянии. Обязательно проверьте следующее:

• Гаражные ворота плавно перемещаются по направляющим.
• Дверь сбалансирована.
• Дверь никуда не цепляется и не прилипает.
• Пружины баланса не сломаны, не изношены и не отрегулированы неправильно.
• Нет оборванных, заблокированных или неправильно натянутых кабелей.

Любая из этих проблем должна быть устранена до установки открывателя двери. Вы можете вызвать мастера, который проверит вашу дверь на наличие проблем. Все, что связано с пружинами или тросами, нельзя делать своими руками, и его следует доверить профессионалам.

Шаг 2. Приобретите устройство для открывания гаражных ворот, подходящее именно вам

Как и большинство аксессуаров, устройства для открывания гаражных ворот бывают разных форм и размеров. Независимо от того, есть ли у вас секционные или рулонные ворота, существует множество вариантов, которые вам подойдут.

У вас также есть широкий выбор функций. Это включает в себя Powermesh Garage Controller, который выводит удобство на новый уровень.



Этап 3. Установка

Все качественные устройства открывания гаражных ворот поставляются с подробными пошаговыми инструкциями по настройке двигателя устройства открывания, компонентов системы привода и органов управления. В руководстве также объясняется, как выполнить электрические соединения и запрограммировать новый дверной замок. Наличие второго человека, который поможет, значительно упростит задачу и настоятельно рекомендуется. Поскольку проекты DIY идут, установка открывателя двери требует небольшого опыта и общих ноу-хау.

Не уверены, стоит ли устанавливать дверь самостоятельно? Не проблема. Компания Steel-Line рада помочь и может установить устройства открывания гаражных ворот в Сиднее, Мельбурне, Брисбене, Аделаиде и многих других местах по всей Австралии!

Преимущества автоматических гаражных ворот

Удобство

Нет необходимости выходить из машины, чтобы открыть ворота гаража. Больше не нужно промокать в дождливые дни. Одной проблемой меньше после долгого рабочего дня. Автоматическое открывание дверей также меняет правила игры для тех, кто страдает от проблем с подвижностью, которым может быть трудно открыть дверь вручную.

В настоящее время вы можете открывать двери даже с помощью приложений для смартфонов, что делает использование автоматических дверей проще, чем когда-либо. Как только вы начнете использовать свою автоматическую дверь, вы удивитесь, как вы обходились без нее.

Безопасность

Гаражные ворота предназначены не только для доступа, но и для обеспечения безопасности вашего дома. Гаражные ворота — частая точка входа для грабителей, и, к сожалению, ручные двери можно взломать. Автоматические двери не только трудно открыть, но они также могут включать в себя ряд дополнительных функций для обеспечения безопасности вашей семьи, домашних животных и имущества. Дополнительные функции включают в себя:

• зашифрованная беспроводная технология для защиты от хакеров,
• фотозащита для глаз,
• встроенный таймер безопасности, который автоматически закроет дверь через определенное время,
брелки
• и
• аварийный ключ.

Компания Steel-Line предлагает широкий выбор дверей, отвечающих вашим потребностям.

Фантастические характеристики

Автоматические двери не только избавят вас от необходимости выходить из машины. На выбор предлагается широкий спектр замечательных функций, в том числе:

Дистанционная трубка и подсветка: Не нужно спотыкаться в темноте. Подсветка включается автоматически, чтобы помочь вам добраться до автомобиля.

Программирование блокировки двери : Это позволяет оставлять дверь открытой на любой высоте. Отлично подходит для проветривания гаража, приема посылок или разрешения домашних животных входить и выходить из дома.

Система автореверса : Отличная функция безопасности, которая помогает избежать столкновений и повреждения вашей двери. Если дверь соприкоснется с чем-то, чего там быть не должно, она тут же поднимется.

Тихая работа: Приходишь домой поздно и боишься разбудить соседей? Механизмы открывания дверей Steel-Line работают бесшумно. Больше не нужно парковаться на улице, чтобы сохранить мир с соседями.



Хотите превратить свою ручную дверь в автоматическую? Мы здесь, чтобы помочь! Наша дружная команда поможет вам на каждом этапе пути: от консультации по правильному дверному доводчику до установки.
