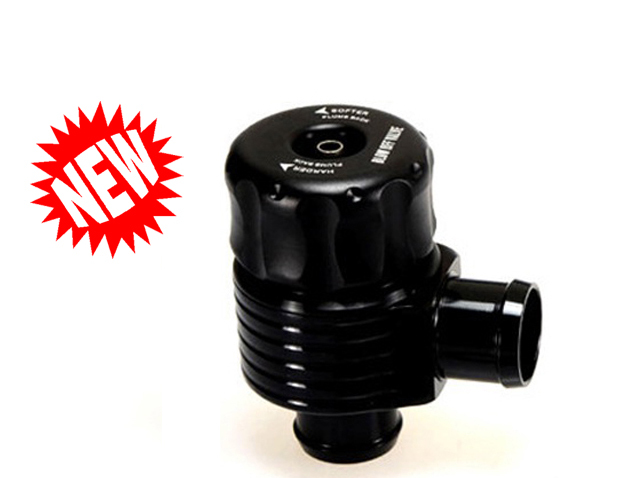

Неисправный байпасный клапан (клапан сброса давления, blow off)

Байпасный клапан турбины (blow off) устанавливается практически на все бензиновые двигатели с турбонаддувом. Байпас служит для продления ресурса турбины. Дело в том, что при резком сбросе газа нагнетаемому воздуху просто некуда деваться, т.к. он остается запертым между холодной крыльчаткой турбины и закрытой дроссельной заслонкой. Потому он «бьет» по крыльчатке турбины, это явление называется помпаж.

Для того, чтобы быстро сбросить избыточное давление наддува и тем самым предотвратить такой удар, был разработан байпасный клапан. Он открывается в тот момент, когда дроссельная заслонка закрывается. В результате, воздух попадает либо в начало впускного тракта, либо в атмосферу, что зависит от типа клапана.

Управление байпасом осуществляется либо вакуумом либо программой управления двигателем.

При сбросе газа во впускном тракте создается разрежение, которое открывает клапан, преодолевая сопротивление пружины.

Обратный клапан служит для быстрого сброса избыточного давления создаваемого турбонагнетателем в начало впускного патрубка или атмосферу, в зависимости от вида исполнения. Поэтому различают два вида обратных клапанов:

1 Байпас- этот вид клапана сброса давления который работает в замкнутом от атмосферы цикле и стравливает давление в начала впускного патрубка. Не рекомендуется устанавливать на такую систему клапан  blow off, так как датчик массового расхода ДМРВ не будет учитывать стравленный воздух и, как следствие, это приведёт к неправильному приготовлению смеси.

2.  blow off-этот вид клапана сбрасывает избыточное давление в атмосферу. В таких системах обычно для расчёта количества воздуха используют датчик абсолютного давления воздуха.

При неисправности байпаса нагнетаемый воздух поступает куда угодно, но только не в цилиндры. Мощность двигателя и крутящий момент в такой ситуации падают значительно. Если сброс происходит во впускной тракт, то давление наддува во впуске практически не падает. Поэтому проверить вакуумный байпас  с помощью диагностического сканера невозможно. А чтобы это сделать необходимо снять клапан и подать вакуум по управляющей трубке. Если разрежение не создается(клапан продувается), то байпас необходимо заменить. Потеря герметичности клапана обычно связанна с порванной диафрагмой, установленной внутри.

Основными неисправностями являются:

-потеря герметичности клапана

-заклинивание клапана в одном положении

-потеря управления клапана

-неправильная установка

Заклинивание клапана в одном положении чаще всего происходит с дешёвыми китайскими байпасами имеющие металлические подвижные поршни внутри. Из-за некачественной обработки и сборки деталей происходит подклинивание подвижных частей. Этот недостаток не всегда можно заметить сразу, он проявляется в некотором снижении мощности двигателя.

Потеря управления клапана связанна с негерметичной вакуумной магистралью (шлангом), здесь достаточно просто восстановить герметичность.

Неправильная установка редкое явление, но встречается на практике. Стоит проверить правильность установки, прямой патрубок байпаса обычно направлен на впуск воздуха, а боковой отвод в патрубок где создается избыточное давление наддува.

На современных двигателях работа байпаса регулируется с помощью электромагнитного клапана. Сначала это был клапан, который управлял механическим байпасом через вакуумную магистраль, а потом и вовсе стал одним целым узлом, который работает за счёт управления электромагнитной катушкой. Современный обратный клапан очень сложно проверить подручными средствами и при наличии кода неисправности в регистраторе ошибок его рекомендуется заменить на новый.





Байпасный клапан – что это такое?

Автомобильный мир полон множества инноваций, которые могут тем или иным способом усовершенствовать транспортное средство. Так, в современности особой популярности получил тюнинг автомобиля, в результате которого автомобилисты ставят такие детали, которые могут изменить общее состояние автомобиля, его технические характеристики. Байпасный клапан являет собою устройство, устанавливаемое на патрубок, который находится между входом в впускной коллектор и выходом из турбины двигателя. Основная задача данного устройства заключается в избавлении от большого давления выхлопных газов. Так, данный конструктивный компонент позволяет частично избавиться от турбоямы.

Для разоблачения понятия байпасного клапана нужно определить принцип работы устройства турбонаддува. Если после того, как автомобиль сильно ускорился, моментально сбросить скорость, то двигатель внутреннего сгорания будет в состоянии торможения. Непосредственно в цилиндры подача топлива прекратится, вследствие чего значительно снизятся и обороты.

• 1. Байпас для обеспечения эффективной терморегуляции.
• 2. Байпасный клапан — нехитрое устройство.
• 3. Сколько в авто перепускных клапанов?

Для большей безопасности турбины и двигателя своего транспортного средства от избыточного давления производителями было «выведено» устройство байпасного клапана. Так, данные устройства получили свое распространение из-за того, что производители определили, что большое количество излишнего воздуха необязательно выбрасывать в атмосферу, а ему можно найти другое применение. Множество специалистов утверждают, что такого рода давление лучше направлять назад на впуск непосредственно в турбокомпрессор, нежели выпрыскивать его наружу. Именно для этого и используется байпасный клапан.

В просторечии байпасный клапан – рециркулирующая система, которая является достаточно дешевой в своем обслуживании, а вот коэффициент полезного действия имеет максимальный.

С развитием автомобильной мысли такое устройство скорыми темпами получает популярность среди широких масс.

Байпасный клапан играет роль защитника турбины от потенциального помпажа, который зачастую приведет к нестабильной работе двигателя, а в будущем, потери его мощности или вообще тотальной поломки. Данная деталь способна устранять лишний шум из моторного отсека, который очень часто тревожит новичков-автомобилистов.

Состояние работоспособности данного устройства является очень важным для нормализированной работы турбины двигателя. Если же случилось так, что байпасный клапан, а точнее – его резиновая диафрагма утратит свою герметичность, то это приведет к задержкам при непосредственных ускорениях.

Чем герметичность данной диафрагмы меньше, тем хуже она влияет на автомобиль. Для того чтобы произвести проверку данной детали нужно создать разрежение посредством управляющего шланга клапана. Если же такую процедуру не получится провести, то нужно будет сделать замену байпаса. Кроме того нужно обязательно проверить и герметичность самого шланга.

Байпасный клапан относится к ряду мест, о существовании которых даже опытные автомобилисты не догадываются. Следовательно, если возникают определенные неисправности с данным устройством, то автомобилист не всегда сможет определить ту или иную проблему, так как не будет знать где и что искать и, возможно, запутается или, что еще хуже, начнет ремонт рабочей детали.

1. Байпас для обеспечения эффективной терморегуляции.

Байпасным называют такой клапан, который служит непосредственно для выравнивания уровня давления пара, газа или жидкости, которые находятся в разнородных сетях.

Помимо этого байпасный клапан способен играть роль предохранителя, который необходим для сброса давления, которое превышает допускаемый максимум. Практически все бытовые и промышленные отопительные системы, насосные установки, а также магистральные трубопроводы имеют в своем арсенале устройства такого рода.

В таком вышеописанном случае будет логичным вопрос о том, а как же данное устройство может быть применено в автомобиле. Все является достаточно просто, так как место данного устройства – термостат. Каждый автомобилист знает, что главная терморегуляторная система охлаждения базируется на термостате. Данный небольшой элемент имеет форму цилиндра и очень четко реагирует на все изменения температуры антифриза, распределяя все его потоки для эффективного охлаждения. Все промышленные предприятия изготавливают неразборные термостаты. Из-за этого множество автолюбителей даже не пытаются вникнуть в суть данного устройства, так как в случае неисправности данного агрегата, производится его тотальная замена на новый.

Достаточно простым является принцип работы клапана предохранителя в устройстве термостата. При непосредственном запуске не разогретого двигателя антифриз начинает циркуляцию не касаясь радиатора охлаждения. Это происходит до момента нагревания двигателя до рабочей температуры. Закрытый главный клапан, который располагается в верхней части термостата будет препятствовать протеканию охлаждающей жидкости в радиатор. Именно в этот момент будет открыт клапан байпасный.

Клапан основной будет открываться в тот момент, когда температура жидкости будет преодолевать определенный установленный рубеж, а байпасный клапан будет постепенно закрывать торец нижнего патрубка. Так будет происходить частичная циркуляция охлаждающей жидкости непосредственно через устройство радиатора.

Если же температура будет превышать определенный максимальный порог, то байпасный клапан закроется, а клапан основной полностью откроет способность жидкости направится в радиатор для охлаждения.

2. Байпасный клапан — нехитрое устройство.

Как бы странно не звучало, но перепускной клапан является маленькой тонкой металлической круглой пластиной, которая имеет диаметр в 20-30 мм. Сама пластина прижата пружиной к штоку расширительного стакана. Диаметр клапана зачастую подбирают с расчетом на то, что он будет полностью закрывать нижний просвет патрубка. Устройство данного элемента и принцип работы является одинаковым для всех видов термостата, которые имеют как твердые, так и жидкие терморасширительные элементы.

Специалисты, а также множество производителей указывают на то, что байпасный клапан имеет достаточно значительный недостаток, который заключается в резиновой диафрагме. Данная деталь размещается непосредственно на пластине и может разрушаться, теряя свою упругость и герметичность. Происходит это непосредственно из-за разного рода негативных воздействий на саму диафрагму нагрузок: температурных, ударных, давления наддува.

3. Сколько в авто перепускных клапанов?

Автомобилисты и заинтересованные люди должны знать о том, что некоторые модели двигателей внутреннего сгорания могут содержать еще один клапан предохранительный. В данном случае речь идет о автомобилях, двигатели которых турбинированные, способны нагнетать воздух в камеры сгорания. Именно в этом месте байпасный клапан будет выполнять самую естественную для него функцию – оберегать систему газораспределения от чрезмерного избытка давления.

Для того чтобы получить максимальные показатели мощности двигателя, некоторые моторы обеспечиваются турбинами для нагнетания воздуха. В тот момент, когда двигатель внутреннего сгорания работает в условиях нагрузки, а водитель очень резко перестает давление на педаль «газа», в самой системе будет образовываться избыточное давление воздуха. Так, такого рода сигнал будет свидетельствовать о применение перепускного клапана, который будет выравнивать находящееся давление воздуха до определенных нужных кондиций.

Башенный автоматический перепускной клапан 22 мм

Башенный автоматический перепускной клапан 22 мм | Инструментальная станция

БЕСПЛАТНАЯ ДОСТАВКА на заказы за 25 фунтов стерлингов

Click & Соберите из 500+ магазинов

Ежедневно Отличная стоимость

Торговый счет Сохраните 5% каждый день

обратный

Щелкните здесь для полного описания

Скидка 15%

Количество

Коллекция

Доставка

Войти, чтобы сохранить на потом

Регулирует перепад давления в закрытой системе отопления
• компрессионный фитинг 22 мм
• Блокируемое заданное давление

• Регулирует поток через котел и снижает шум системы

Технические характеристики

Марка	Башня
ID производителя	ABBV1

Отзывы

★★★★★ ★★★★★

Башенный автоматический перепускной клапан 22 мм имеет рейтинг 4,6 из 5 по 16.

Оценка 2 из 5 от точка от Инструкции не ясны, и в данный момент он не выполняет свою работу, хотя это может быть связано с необходимостью настройки. Не работает, но может потребоваться дополнительная настройка

Дата публикации: 14.11.2022

Рейтинг 5 из 5 от Раймонд из Заменил старый клапан Заменил клапан Honeywell, все в порядке, та же резьба.

Дата публикации: 29.11.2021

Рейтинг 5 из 5 от Рами из Хорошая цена, немного другие размеры Хорошая цена, немного другие размеры, но хорошо работает

Дата публикации: 21.07.2021

Оценка 3 из 5 от Тен54 от Остерегаться ! Согласно предыдущему сообщению, размер гайки/резьба были изменены, поэтому он больше не является прямой заменой той же марки/модели, что и несколько лет назад. Хорошо для новой установки, поскольку настройки кривой производительности, по-видимому, те же, что и у фирменной модели, которая значительно дороже.

Дата публикации: 19.03.2021

Оценка 4 из 5 от VaporСлед от Новый размер! По сравнению с той же маркой + моделью 2015 года, это новый размер резьбы, поэтому предыдущие гайки могут не подойти, если вы ищете быструю замену. Работает хорошо. полцены крупного бренда. Может длиться только 5 лет, если ваша система грязная?

Дата публикации: 19.01.2021

Рейтинг 5 из 5 от Лолли п от Работает хорошо Кажется, хорошо сделано, еще рано, Вы знаете, когда вы доставите полотенцесушитель, который я заказал 22 июля? Мне надоело обращаться в службу поддержки.

Дата публикации: 04.08.2020

Рейтинг 5 из 5 от ГДЧ от Хорошее качество.

Разумная цена. Продукт немного громоздкий по сравнению с другими брендами. На ощупь хорошее качество, хорошо подогнано и хорошо работает.

Дата публикации: 2020-05-29

Рейтинг 5 из 5 от OldandGrey из Делает то, что написано на коробке. Использовал несколько устройств этого типа, в том числе в своей домашней системе. Хорошо работает, легко настраивается, экономичная альтернатива. Проблем с надежностью никогда не было.

Дата публикации: 2019-05-05

Поделиться

Вам также может понравиться

Добавление этого предмета означает, что ваша тележка превысит ограничения по размеру 2-часовой доставки. Этот пункт не был добавлен в тележку.

Узнайте больше

Позвольте нам найти ближайший к вам магазин, введите свой почтовый индекс

Ваш адрес

Эй, часто просматриваешь наш сайт?

ДОБАВИТЬ НА ГЛАВНЫЙ ЭКРАН

DU145 Автоматический перепускной клапан и клапан перепада давления

DU145 Автоматический перепускной клапан и клапан перепада давления

Клапан автоматический байпасно-дифференциальный DU145 предназначен для поддержания постоянного перепада давления в системе отопления. Это снижает шум потока в системе, особенно когда термостатические радиаторные клапаны закрыты. Температура обратной линии котла повышается, что снижает коррозию, вызванную конденсацией дымовых газов. Кроме того, когда клапаны радиатора закрыты, он также поддерживает поток через датчик температуры на котле, чтобы обеспечить правильную работу внешних регуляторов компенсации температуры. В газовых водонагревателях гарантирует минимальную циркуляцию потока при закрытых термостатах или вентилях радиаторов. Для насосных систем водяного отопления, например: В системах отопления с трехходовыми или четырехходовыми смесительными клапанами или на системы циркуляционного водяного отопления, работающие на газе.

Материалы	Корпус и фитинги из латуни, пластиковая пружинная крышка и диск клапана, пружина из нержавеющей стали, уплотнения из EPDM
Рисунок корпуса	угол
For all valves, glycol may be added to the water. Check specification sheets for the max. percentage of glycol.”> Средний тип	вода или водно-гликолевая смесь согласно VDI 2035
Макс. температура среды	110 или С
Макс. рабочее давление	3 бар
Диапазон заданного значения перепада давления	0,1 … 0,6 бар

Дополнительное описание

Для производительности системы до прибл. 70 кВт (60 000 ккал/ч)
