Бетономешалка принудительного действия – своими руками

Бетономешалка принудительного действия – один из наиболее распространенных типов оборудования, использующегося для быстрого, простого и качественного замеса бетонных растворов. Замес любой строительной смеси вручную предполагает серьезные временные и трудозатраты, а результат далеко не всегда соответствует нормам и стандартам. С использованием бетономешалки можно не только существенно упростить и ускорить процесс, но и добиться лучшего качества раствора.

По принципу действия бетономешалки бывают принудительного и гравитационного действия. Принудительные считаются более приемлемым и универсальным вариантом, так как позволяют замешивать разные типы растворов. Но максимальной производительности удается достичь при замесе мелкозернистых смесей.

Покупка агрегата может стать причиной серьезных трат, поэтому многие предпочитают делать бетономешалку принудительного действия своими руками по готовым чертежам, из деталей, которые можно найти в свободной продаже или сделать самостоятельно.

Содержание

• 1 Сферы использования бетономешалок
• 2 Особенности устройства и работы
• 3 Преимущества принудительных бетономешалок
• 4 Изготовление бетоносмесителя
  • 4.1 Основные детали конструкции
  • 4.2 Подготовка
  • 4.3 Сборка смесителя с горизонтальным расположением барабана
  • 4.4 Сборка бетоносмесителя с вертикальным расположением барабана
• 5 Советы от мастеров

Сферы использования бетономешалок

При помощи бетоносмесителей можно готовить самые разные виды растворов, которые используют при проведении разнообразных ремонтно-строительных работ.

Принудительная бетономешалка может использоваться:

• Для приготовления бетона всех марок
• В процессе приготовления раствора с высокими огнеупорными характеристиками для строительства печных и каминных конструкций
• Для замеса простых растворов для выполнения внутренних и внешних отделочных работ, различных клеевых составов
• Для эффективного смешивания компонентов, укрепляющих бетонные конструкции
• В приготовлении растворов, применяемых в сфере металллургии, литья, химического производства

Независимо от показателя плотности приготовленного раствора, бетономешалка принудительного типа прекрасно справляется как с очень густыми, так и жидкими смесями.

Особенности устройства и работы

Оборудование для производства бетона комплектуется определенными механизмам и деталями, набор которых стандартный. Все они обязательно указываются в чертежах, должны быть хорошего качества, правильно собраны и подключены.

Комплектация бетономешалки принудительного действия:

• Электродвигатель, осуществляющий поворот лопастей
• Цилиндрическая или коническая груша – емкость, в которой осуществляется смешивание компонентов бетона
• Лопасти – оборачивают смесь
• Закрепленный неподвижно барабан-ось
• Специальный вал для лопастей
• Крышка или люк на емкости – позволяет избежать вытекания раствора при оборачивании, продлевает время затвердевания неиспользованного бетона

Принцип работы бетономешалки принудительного действия простой – все ингредиенты для замеса бетона насыпаются в емкость-грушу. Агрегат подключается к электрической сети, электродвигатель запускается (обычно нажатием кнопки). В процессе работы лопасти равномерно поворачиваются и замешивают раствор нужной консистенции. Весь процесс реально выполнять одной рукой.

Преимущества принудительных бетономешалок

Бетономешалка принудительного действия обладает массой преимуществ. Приспособление простое и удобное в работе, не требует особых навыков для эксплуатации, если делать самостоятельно, то обходится сравнительно недорого.

Основные плюсы использования агрегата:

• Идеальное качество смешивания отдельных компонентов, даже при условии соединения материалов разной структуры в сложных соотношениях
• Быстрое получение качественного раствора нужной консистенции
• Высокий уровень безопасности в процессе эксплуатации
• Невозможность перерасхода раствора благодаря постоянному вытеканию смеси из емкости-груши
• Большой срок службы (при условии, что лопасти будут оснащены защитными резиновыми скребками)
• Минимальные трудо- и временные затраты, простое обслуживание
• Бетономешалка принудительного действия может работать даже в самых сложных условиях строительной площадки

Изготовление бетоносмесителя

Для сборки принудительной бетономешалки своими руками понадобятся определенные инструменты и детали, а также чертежи и терпение. Для сбора агрегата пригодятся: болгарка, электрическая дрель, сварочный аппарат.

Основные детали конструкции

• Электродвигатель – подойдет от любой старой машины в нормальном состоянии. Скорость вращения должна составлять минимум 1500 оборотов в минуту, лучше брать двигатели с мощностью 220 кВт.
• Емкость для раствора – можно взять любую бочку из пластика либо металла, цистерну нужного объема. Достаточно 100-200 литров.
• Вращающиеся лопасти – их можно сделать из цельного стального листа либо оставшегося материала от металлической конструкции. При самостоятельной сборке допускается также вместо лопастей обыкновенная крестовина из металлический трубы или прута.
• Приводной вал – в качестве него подойдет труба или прут из металла.
• Подшипники
• Рама
• Крепежные детали – стальные уголки, швеллеры, обрезки арматуры и т.д.

Подготовка

В первую очередь, составляют чертежи будущей принудительной бетономешалки.

Желательно помнить о некоторых требованиях и нюансах. Так, к емкости предъявляется требование по толщине материала днища и стен – минимум 3 миллиметра. В процессе выполнения предварительных расчетов нужно определиться с мощностью двигателя, типом привода, направленностью вала.

Рассчитывают общий вес агрегата, в соответствии с ним выбирают ширину уголка для рамы. Устройство с вертикальным расположением вала и элементов для смешивания и закреплением двигателя снизу считается более простым, чем с горизонтальным. Чертежи бетономешалки принудительного действия можно сделать самостоятельно либо поискать в сети.

Сборка смесителя с горизонтальным расположением барабана

Сначала собирают раму с использованием металлических уголков. Самый простой способ – выполнение двух одинаковых треугольников. Уголки сваривают, с одной стороны предусматривают ось с колесами (ввиду того, что сама конструкция получится с немалым весом). Если колеса ставить нужно, то один треугольник будет чуть меньшего размера, в соответствии с радиусом колеса.

Потом с одной стороны треугольника сваркой крепят площадку для монтажа редуктора, потом крепят к раме ось с двумя кронштейнами, привариваемыми к редуктору. Врезается боковина бочки, устанавливается в раму. Барабан можно зафиксировать сваркой либо позволить ему вращаться вокруг оси, чтобы выгрузка готового раствора была более удобной. Конструкция в таком случае получается более сложной, так как нужно еще и подумать про надежную фиксацию барабана при работе.

В нижней зоне рамы делают площадку для двигателя, крепят его болтами, потом к оси приваривают лопасти, которые будут использоваться для смешивания строительных смесей. Соединяют двигатель и редуктор ремнем, осуществляющим привод: шкивы обоих механизмов должны находится в единой вертикальной плоскости.

Все, теперь нужно лишь проверить принудительную бетономешалку в работе и удостовериться, что она выполняет возложенные на нее функции.

Сборка бетоносмесителя с вертикальным расположением барабана

Конструкция агрегата заметно отличается. Создание принудительной бетономешалки данного типа предполагает определенный алгоритм действий.

Как сделать бетономешалку с вертикальным расположением барабана:

• Взять бочку, обрезать дно и горловину, чтобы было отверстие для оси. Приварить к бочке 4 уголка для создания опоры. Укрепить нижнюю часть ножек перемычками, которые выступят в роли основы для площадки двигателя и редуктора.
• Установить вал в баке, жестко зафиксировать минимум в 2 точках (можно сделать так, чтобы ось удерживалась подшипником).
• Приварить лопасти к телу рабочего вала – они будут замешивать бетон.
• В нижней части сделать площадку для установки других механизмов.
• Установка двигателя и редуктора, надевание приводного ремня на шкивы. Желательно заранее продумать систему регулирования силы натяжения ремня.

Советы от мастеров

1) Для изготовления рамы можно использовать уголки от старых кроватей.

2) Дополнительно можно оснастить конструкцию ручкой, благодаря которой ось можно будет вращать механически и использовать бетономешалку там, где отсутствует электричество. Так или иначе, но вращение ручки бетономешалки – более простая задача, чем перемешивание компонентов смеси лопатой.

3) Объем резервуара желательно выбирать с хотя бы примерным представлением об объемах смесей, которые будут готовиться.

4) Колеса к бетономешалке желательно предусмотреть – это намного облегчает передвижение агрегата по строительной площадке и доставку раствора непосредственно к месту заливки.

Сделанная своими руками бетономешалка принудительного действия позволит получать на выходе качественный и соответствующий установленным характеристикам раствор. И пусть производительность агрегат будет демонстрировать не такую же высокую, как сконструированные в заводских условиях бетономешалки, но возможность избежать высокой цены и существенно сэкономить того стоит.

Самодельной бетономешалки будет вполне достаточно для выполнения строительных работ в частном индивидуальной строительстве, а также там, где нет промышленных объемов.

Бетоносмеситель принудительного действия своими руками: ассистент в строительстве

Предмет гордости перед соседями и знакомыми

Как изготовить бетоносмеситель принудительного действия своими руками, и почему так актуальна эта тема? Состав бетонного раствора давно уже не секрет. Его составляющие ингредиенты вполне доступны для всех людей, занимающихся строительством. Проблемой служит замес раствора в достаточных количествах.

Получение бетона в обыкновенном корыте – процесс малопроизводительный, требующий значительных физических усилий. Проще, когда запланированы крупные постройки и работает бригада строителей из ближнего зарубежья.

Можно воспользоваться готовым, заводским бетоном, который доставляется непосредственно на участок, но в этом варианте имеются свои недостатки.

Содержание статьи

• Типы, схемы, чертежи бетономешалок
  • Модификации бетономешалок
  • Самодельная бетономешалка из домашней мастерской
• Бетономешалка за несколько часов

Типы, схемы, чертежи бетономешалок

Аренда самозагружающейся бетономешалки, автомиксера или оформление заказа на бетон с завода сильно бьёт по семейному бюджету. Вырисовывается высокая цена бетона и объёмы, которые за «раз не выработать». Если оформляется заказ на объём, то он должен соответствовать вместимости бетономешалки.

Место строительства на участке может находиться внутри плотной, жилой застройки и тяжёлой технике просто не проехать. Подобная самодельная бетономешалка решает проблемы тех, кто работает с раствором регулярно.

Модификации бетономешалок

По способу получения растворов, бетономешалки разделяют на гравитационные и принудительные.

Игрушка для настоящих мужчин, можно порулить, получить раствор, залить фундамент дома

• С гравитацией всё понятно, здесь используется собственный вес (сила тяжести) и сила притяжения, заставляющие компоненты переваливаться и перемешиваться. На внутренних стенках наварены лопасти, дополнительно помогающие перемешиванию.

Электрический привод выручает, когда есть другая работа

• Простота конструкции, небольшое потребление электроэнергии при эксплуатации можно отнести к достоинствам этих смесителей. О качественном бетоне, полученном в данных агрегатах, можно только мечтать, если надо сделать тротуарную плитку, шлакоблоки или опорные конструкции. Залить фундамент, сделать отмостки из этого бетона можно.

Внимание: Агрегатам гравитационного типа всё равно, какие компоненты смешивать, будь то гравий или щебень

При интенсивном использовании они окупаются за пару недель.

• Для наглядности изучения бетономешалки, работающей по принципу принудительного действия, на фото представлен миксер. Их способы получения растворов аналогичны. Внутри ёмкости подобной бетономешалки  зафиксированной неподвижно, вращаются лопасти на валу.
• Производительность бетономешалок данного принципа работы в несколько раз больше, чем у гравитационных модификаций и качество растворов лучше.

Внимание: Производительность маломощной модели бетономешалки, работа которой характеризуется принудительным действием позволяет изготовить 0,5 м³ бетона за 5 минут работы, у гравитационной – 0,5 часа

• Бетономешалка принудительная своими руками делается с горизонтальным или вертикальным расположением вала, что обуславливает её форму.

Самодельная бетономешалка из домашней мастерской

Принудительная бетономешалка своими руками: чертежи и конструктивные особенности при её сборке необходимо учитывать в каждом конкретном случае. Понятно, что самодельная бетономешалка обходится владельцам значительно дешевле.

По внешнему виду и дизайну домашние изделия будут уступать заводским агрегатам, но они позволяют решить проблему получения бетона необходимого качества в домашних условиях.

Она может быть такой

Вычертите схему бетоносмесителя принудительного перемешивания и определитесь с комплектующим оборудованием, инструментами.

Реализованная конструкция на практике

Чертеж бетоносмесителя принудительного действия даёт полную картину о размерах агрегата, а спецификация о комплектующих узлах и деталях.

Разобравшись с чертежами и схемами, можно приступать к закупкам необходимых составляющих, или что-то найти в домашней мастерской под названием «гараж».

Комплектующие узлы и детали	Инструменты
Ёмкость круглая, диаметром 1,2м и высотой 1,4м	Сварочный аппарат
2 вала с шаровой конструкцией. Шары необходимо приобретать D=50 мм, заводские, калёные. Они не будут деформироваться при эксплуатации	Болгарка
Шкивы на редуктор лучше брать на 3 ремня С-профиль. Можно и на один В-профиль, но есть вероятность, что он будет соскальзывать во время работы	Дрель
Обойма на подшипники D = 140 мм в количестве 2-х штук	Ключи
Редуктор можно найти в гараже. Если он сверху будет ржавый, то ничего страшного. Необходимо провести ревизию его внутренностей. Важно, чтобы валы были с чёткими «зубцами» и неизношенными подшипниками	Отвёртки
Электродвигатель на 3 кВт, можно и на 2,2 кВт, только при полной загрузке самодельный агрегат с принудительным действием будет «пробуксовывать» из-за недостаточной мощности двигателя	Пассатижи
Муфта
Лопасти из рессоры, труба
Металлические уголки
Швеллер

Особых сложностей в конструкции бетономешалок нет. Домашние умельцы, которые давно перешли в разряд мастеров, могут рекомендовать оптимальные заменители большинству деталям, изготовленным на заводе.

Бетономешалка за несколько часов

В основании жёсткая станина из уголков

Лопасти устроены так, чтобы выбрасывать готовый раствор в шиберное отверстие

Бетономешалка, работающая от принудительного действия: чертежи будут разные, а результат один – раствор бетона нужной марки.

Чтобы собрать бетономешалку за короткое время, необходимо выполнить подготовительные работы:

• На дне круглой ёмкости закрепить 4 колеса. Каждое колесо рассчитано на нагрузку в 200 кг. Они позволяют сделать бетономешалку подвижной и мобильной;

Внимание: Вес самостоятельной конструкции составляет 300 кг, с загрузкой примерно 500 кг

• В ёмкости необходимо предусмотреть выдвижной шибер для выгрузки готового раствора. Он может быть овальным или прямым. Самый простой вид шибера – прямоугольный. Задвинул и выдвинул за ручку, только необходимо приварить направляющие рельсы с небольшим выпуском наружу;
• Перевернув ёмкость на колёсики можно приступать к сборке. В ёмкости находится центр и приваривается вал. Точнее, сначала прихватывается в 4-х точках. Это позволит не «повести» вал в сторону при дальнейшей работе. Желательно вал проварить равномерно со всех сторон;
• Второй вал крепится на швеллер, для чего сначала в швеллере делается отверстие. Одевается обойма с одной и второй стороны вала и скрепляется болтами.

Внимание: Чтобы обойма точно вписалась в швеллер, она подрезается с 2-х сторон по размерам швеллера

• В углубление, проваренного вала в ёмкости, помещается шарик и начинается сборка верхней части механизма. Видео в этой статье позволяет ощутить личную причастность к сборке бетономешалки;
• Швеллер, с закреплённым валом, переносится на ёмкость и углубления валов совмещаются. Шарик исполняет роль подшипника. Зазор между валами составляет 5 мм, это обязательное условие;
• Предотвратить биение швеллера во время работы помогут распилы в стенках ёмкости, куда края швеллера встанут;
• Внизу, под выступающим краем швеллера привариваются 2 петли, укрепляется конструкция уголками на 50, всё хорошо проваривается сварочным аппаратом;
• Далее сварочные работы продолжаются на противоположной стороне швеллера. Где привариваются два уголка и сделана ручка для подъёма;
• Данный блок делается подвижным для того, чтобы в полной мере можно было почистить и помыть ёмкость в процессе эксплуатации;
• На вал устанавливается эластичная муфта и редуктор;
• На другом конце жестко закрепляется двигатель, вся конструкция крепится надёжно;
• Самый интересный момент относится к установке лопастей. Для них понадобится труба « пятидесятка» и рессора; Почему рессора? Калёный металл не так быстро снашивается, а у бетономешалки лопасти выходят из строя в первую очередь;
• Лопасти делаются съёмными и крепятся болтами М10;
• Осталось покрасить агрегат и запускать в работу.

Инструкция по изготовлению самодельных смесителей в домашних мастерских может быть очень короткой. Каждый мастер имеет свои секреты и модернизирует агрегаты, исходя из предыдущего опыта.

Одно ясно — принудительный бетоносмеситель своими руками изготовленный, предмет гордости и умения мастера. Это детище, имеющее нужную форму, маленькую себестоимость. Она легко обслуживается и ремонтируется, потому что в ней нет секретных уголков и скрытых от глаз дефектов.

Как правильно смешивать бетон (сделай сам)

Узнайте, как смешивать бетон, чтобы каждый раз получать нужную прочность и консистенцию.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Как замесить бетон вручную, чтобы он получил максимальную прочность и долговечность. Смешивание не сложное, и если все сделано правильно, бетон прослужит всю жизнь.

Требуется инструменты

• ВКОВ
• Маска для пыли
• HOE
• Резиновые перчатки
• ЗАБОРЫ

  Гэри Венц, главный редактор и главный редактор The Family Handyman, покажет вам , как смешивать бетон . Эти советы и подсказки сэкономят вам время и энергию.

  Обзор: материалы и инструменты

  Семейный мастер на все руки

  Берегите кожу и глаза! Цемент в бетоне едкий и может вызвать ожоги при попадании на кожу.

  Мешки для смешивания бетона не сложны. Вы добавляете немного воды, перемешиваете и выливаете. Но чтобы получить от бетона максимальную прочность, вы должны понимать, когда в него смешано нужное количество воды.

  • Слишком мало воды, и частицы в смеси не будут слипаться.
  • Слишком много воды ослабляет бетон.

  В этой статье мы покажем вам, как выглядит идеальная смесь. Мы также покажем вам технику смешивания, которая обеспечит тщательное перемешивание бетона с минимальными усилиями.

  Кроме того, вот 10 способов использования бетона, о которых вы, вероятно, не знали.

  Проект шаг за шагом (11)

  Прежде чем приступить к замешиванию бетона

  Для большинства мелких работ по дому бетонная смесь в мешках является наиболее удобным и наименее дорогим способом. Вы можете использовать его для фундаментов столбов забора, фундаментов террас и даже небольших бетонных подушек. Для работ, требующих более 30 мешков, рассмотрите вместо этого заказ готовой бетонной смеси из грузовика.

  Шестьдесят или 80 фунтов. мешки с бетонной смесью легко доступны в домашних центрах, лесопилках и хозяйственных магазинах. Не путайте бетонную смесь с песчаной или растворной смесью. Они не содержат заполнителя (камня или гравия), необходимого для заливки толщиной более 3/4 дюйма. Скорее всего, на полке вы найдете более одного вида бетонной смеси, в том числе «быстро схватывающийся», « высокая ранняя прочность» и «армированный волокном». Но для большинства работ подойдет стандартная бетонная смесь. Прочтите рекомендации на мешках или посетите веб-сайты производителей, чтобы узнать, какая из специальных смесей лучше подойдет для вашего проекта.

  Независимо от того, замешиваете ли вы бетон вручную в пластиковой ванне, в самодельной ванне или в тачке, метод определения правильного соотношения бетонной смеси одинаков. Однако легче перемещать и сбрасывать бетон, замешанный в тачке. Для более крупных работ вы можете арендовать миксер (35 долларов в день), но может быть более экономичным просто заказать готовый бетон. В дополнение к контейнеру для смешивания вам понадобится прочная мотыга и большое ведро, а также щетка с жесткой щетиной для очистки оборудования. Носите водонепроницаемые перчатки и защитные очки, потому что цементная смесь в бетонной смеси является едкой и может обжечь кожу. Смойте его водой, если он попал на кожу.

  Подпишитесь на нашу рассылку новостей

  Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

  Сделай это правильно, сделай сам!

  Первоначально опубликовано: 12 июня 2019 г.

  Похожие проекты

  Когда вам нужна бетономешалка?

  Поиск

  Дом Бетон Когда вам нужна бетономешалка?

  Если вам нужно смешать бетон, тачка и мотыга справятся с этой задачей. Но этот метод требует много времени и энергии, поэтому он лучше подходит для небольших работ. Для больших проектов вам понадобится портативная бетономешалка.

  (©kuchina – stock.adobe.com)

  Что такое бетономешалка?

  Переносную бетономешалку можно приобрести в местном центре благоустройства дома, и обычно она уже готова к сборке. В коробку входят подставка, барабан, лопасти для смешивания, колеса и крепеж.

  Эта машина недорогая, если вы планируете заниматься множеством конкретных проектов. Смесители со стволом объемом 5 кубических футов могут стоить 300 долларов. Но если это слишком круто, вы можете арендовать его на несколько часов примерно за 35 долларов.

  В любом случае работать с бетономешалкой очень удобно. Просто залейте бетонную смесь Quikrete и добавьте воды, как указано на упаковке, и включите машину.

  Когда бетонная смесь будет готова, можно заливать ее в форму и оперативно чистить барабан. Этот процесс прост и избавляет от догадок и усилий при смешивании бетона.

  Это особенно полезно для крупных проектов, где нельзя терять ни минуты.

  ---

  Когда использовать бетономешалку

  1. Установка фундамента

  Нужно сделать плиту для сарая? Тогда вам понадобится быстрый прогресс, потому что установка фундамента — это только первая часть проекта, а постройка сарая займет еще больше времени. Это требует портативной бетономешалки!

  Даже если вы добавляете существующий навес к фундаменту, это все равно трудоемкий проект. Поэтому вам понадобится самый эффективный инструмент для смешивания бетона — миксер.

  ---

  2. Заливка внутреннего дворика

  Если вы заливаете внутренний дворик или добавляете его к существующему внутреннему дворику, вам потребуется смешать много бетона. Но нужно учитывать не только размер проекта; это также время.

  Вам нужно смешать бетон, залить его в форму и закончить, не оставляя слишком много времени между каждой заливкой. Таким образом, бетон остается работоспособным и не начинает сохнуть до того, как вы будете готовы к каждому этапу процесса отделки и отверждения.

  Лучший инструмент для этой работы — как вы уже догадались — переносная бетономешалка!

  ---

  3. Создание подъездной дорожки

  Создание подъездной дорожки, особенно с изгибами, требует большого количества земляных работ, измерений и строительства, и это только для деревянной формы. Затем идет перемешивание бетона, его заливка, отделка и отверждение.

  Если вы хотите заняться этим проектом самостоятельно, вам понадобится портативная бетономешалка и несколько друзей, которые помогут вам. На самом деле это не самостоятельная работа!

  В зависимости от размера подъездной дорожки вам может понадобиться миксер гораздо большего размера, чтобы проект был эффективным и своевременным.

  ---

  (©Aimful, Shutterstock)

  4. Тротуары

  Хотите создать пешеходные дорожки и не пускать гостей на траву? Бетонные тротуары отлично смотрятся на заднем дворе и визуально разбавляют зелень. Это позволяет создать продуманный дизайн, когда вы планируете, что поместить в каждый раздел.

  Но прежде чем вы начнете планировать этот проект, вам нужно добавить одну вещь в свой список покупок или аренды: бетономешалку. Эта работа слишком велика для ручного смешивания бетона, и как только вы начнете заполнять форму, вы не захотите терять темп.

  ---

  Хотя вы можете использовать миксер практически для любой конкретной работы, которую вы хотите выполнить, вопрос о том, нужен ли он вам на самом деле, в основном зависит от размера проекта.

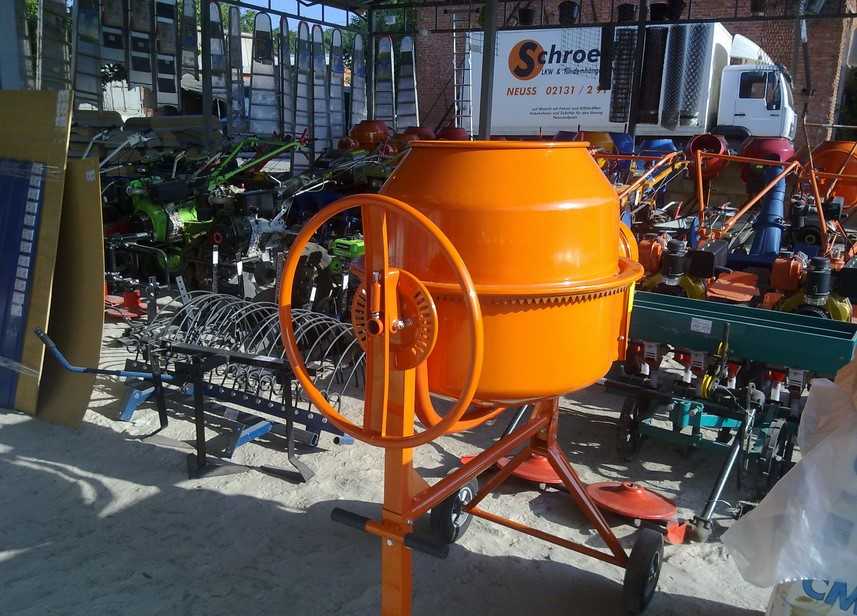

  Небольшие проекты, такие как создание каменной дорожки или стильных бетонных горшков , не требуют извлечения миксера.

  Вместо этого вы можете просто взять пластиковое ведро, дрель и мешалку, которая крепится к дрели. Это намного эффективнее для небольших проектов и прекрасно работает!

  Ключ в том, чтобы знать, когда использовать правильный инструмент для работы.

  • БИРКИ
  • Бетон 101
  • Quikrete

  Предыдущая статьяИнструменты, необходимые для работы с бетоном

  Следующая статьяМеталлическая кровля 101: MRA запускает новые образовательные ресурсы для домовладельцев

  ДЭННИ ЛИПФОРД

  https://www.
