Биокамин своими руками – пошаговая инструкция, горелка и чертежи

Что такое биокамин

Все камины предназначены для обогрева жилища, но только не био. Его основная задача – разнообразить интерьер, и в то же время создать неповторимую интимную остановку, располагающую к общению, раскрытию семейных тайн, тихой беседе за бокалом вина.

Конструкция необычайно проста – защитный короб и горелка. Но здесь есть размах для творческой души: можно короб сделать из натурального или искусственного камня, кованного метала, даже пластика сложной или простой формы. Открытое пламя горелки, исходящее из простой колбы, заполненной биотопливом, можно отрегулировать по интенсивности. Но используют не только стекло, но другие подходящие материалы, например, мрамор или что-то другое, что не боится больших температур и долгое время может не нагреваться.

  • Область применения ↓
  • Плюсы и минусы ↓
  • Чертежи биокамина ↓
  • Необходимые материалы и инструменты ↓
  • Как сделать биокамин своими руками ↓
  • Пошаговая инструкция ↓
  • Способ первый – простейший ↓
  • Способ 2 – монументальный ↓
  • Горелки и топливо ↓

Некоторые умельцы прекрасно добиваются имитации настоящего камина, обкладывая грелку поленьями или углем, а небольшой мерцающий огонек способен растопить не одно холодное сердце.

Область применения

В камине с такими характеристиками используется открытый огонь, возникающий от сгорания экологически чистого материала, обычно им выступает этиловый спирт особой очистки. Если при сгорании дров или угля должен появляться углекислый газ, который непременно нужно отводить из дома, то с биотопливом это не происходит: оно сгорает полностью без вредных для человека соединений.

Как известно из физики еще со школы, чтобы поддерживать процесс горения нужен кислород, который забирается из пространства жилого помещения: становиться душно и трудно дышать. Всеми этими признаками не наделен биокамин, ему необходимо минимальное количество воздуха для поддержания пламени в горелке.

Дымоходная многоуровневая система – обязательная составляющая любого обогревательного элемента на природном топливе. Для нашего устройства он не нужен, поскольку дыма, как такового, просто не образуется.

Область применения – украшение интерьеров больших и маленьких квартир, коттеджей и дач, офисов и зала для приема почетных гостей.

Еще совсем недавно его использовали в целях обогрева там, где в целях противопожарной безопасности было запрещено использовать другие нагревательные конструкции.

Но с тех пор прошло много времени, и в наши дни – биокамин предмет декора не только изысканного, но самого простого интерьера. И многие дизайнеры смело утверждают, что он отлично подойдет практически для любого оформления.

Если пол помещения перегружен мебелью, то настенный вариант может исправить эту ошибку, и обеспечить уютную атмосферу домашнего очага. Не следует думать, что его невозможно использовать по прямому назначению – обогреву, он, правда не так интенсивно, но все-таки нагревает окружающий воздух.

Есть и такие конструкции, которые снабжены колесиками, а это удобно, если он нужен только на некоторое время: выдвинуть на середину квартиры, сесть на ковер или низкую кушетку, и любоваться неспешным пламенем. Его легко передвинуть или убрать, а в случае необходимости – выдвинуть.

Плюсы и минусы

Превосходства биокаминов перед традиционными отопительными системами:

  • Простота установки: возможны напольные, настенные варианты, которые прекрасно впишутся в интерьер комнаты, кухни, лоджии;
  • Нет необходимости в обустройстве сложной дымоходной системы: ни дыма, ни вредных газов не выделяется;
  • Вид живого огня успокаивает и настраивать на лирические мотивы.

Отрицательные моменты:

  • После каждого использования комната нуждается в проветривании, небольшое, но все-таки оно присутствует, сжигание кислорода все же происходит;
  • Такой источник тепла не может заменить полноценный камин, мощность обогрева маловата;
  • К сожалению, спирт сгорает быстро, и за вечер в интимной обстановке придется доливать его несколько раз, а это может быть разорительно.

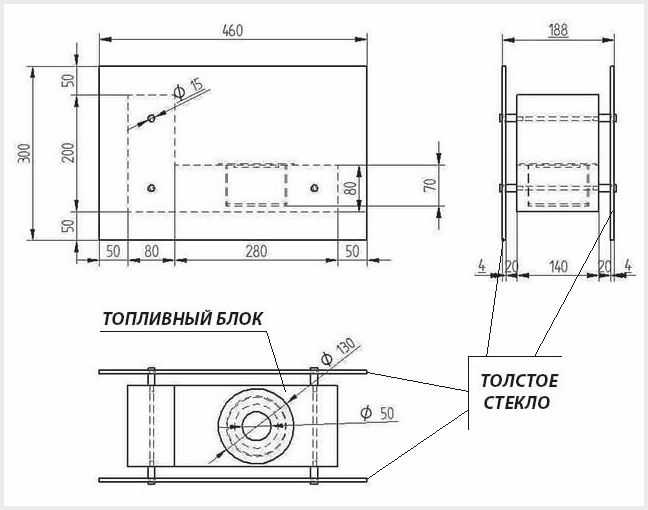

Чертежи биокамина



Необходимые материалы и инструменты

Главным элементом конструкции является бак для топлива, его лучше сделать из листа нержавеющей стали. Можно приобрести на строительном рынке или заказать у мастеров, если предполагается сконструировать большую конструкцию.

Если нет необходимости в больших объемах, то можно использовать металлические кружки, отломав у них ручки. Их необходимо установить в огнеупорный бак.

Сам корпус может быть изготовлен практически из любого прозрачного материала, который выдерживает большие температуры, например, дымчатое специальное стекло. Устройство можно установить на журнальном столике вместо коптящей свечи.

Если нужна имитация настоящего камина, то придется изготавливать приличную основу, из следующих материалов:

  • Гипсокартонных листов;
  • Саморезов;
  • Металлических уголков;
  • Огнеупорного материала, использующего для изоляции конструкции, это может быть, например, изовер.

Как сделать биокамин своими руками

Выбор габаритов и параметров зависят только от фантазии. Как установить, отделать лицевую сторону или выбрать нужный размер, подскажут элементы интерьера. Можно и не использовать замысловатую конструкцию, а сделать его предельно лаконичным – без лишних деталей отделки и декора. Если нет подходящего места, то можно обустроить его на стене, в нише или алькове. Но в этих случаях следует уточнять параметры пространства.

Продумать материал горелки и не забыть о фитиле: он может быть из пеньки или джута.

Корпус – это о, что нужно определить заранее: то ли это будет небольшая или миниатюрная конструкция, то ли имитировать стационарный камин.

Если предполагается имитация дров или угля, то понадобится металлическая решетка, способная выдержать большой вес этих материалов. Заготовить их тоже придется заранее. В том случае, если конструкцию будут декорировать, то нужно позаботиться об элементах декора, например, металлических лентах, камне или декоративном гравии.

Пошаговая инструкция

Можно сделать несколько вариантов, доступных домашнему умельцу, заботящегося о красоте своего дома.

Способ первый – простейший

Короб будет стеклянный:

  • Подготовить 4 детали для сбора прямоугольной конструкции. Скреплять их между собой следует силиконовым герметическим средством. Не нужно делать слишком узкий прямоугольник – так он будет быстрее нагреваться и отдавать тепло в окружающее пространство, если это не предусматривается вашими планами;
  • При использовании металлической кружки позаботьтесь о крышке, в которой просверлите отверстие под фитиль и выход пламени. Крышкой потом можно будет загасить огонь пламени;
  • Бачок для топливной смеси следует укрепить как следует, чтобы он не шатался и не смог накрениться. Можно его обложить декоративным камнем, осколками кирпичей, стеклянными шариками, и дополнительной декорации уже может не потребоваться;
  • Для крепежа стеклянного короба лучше всего использовать крепкую и надежную основу, куда и будет установлена конструкция, например, она может быть декоративной керамической, кованной металлической или стеклянной;
  • Накрыть готовым коробом, залить этиловый спирт и можно поджечь. Обратите внимание, что рука с зажигалкой должна быть на приличном расстоянии от горелки, чтобы исключить возгорание одежды.

Способ 2 – монументальный

Будем изготавливать напольную конструкцию:

  • По выбранному чертежу подготавливаем каркас из гипсокартонных листов;
  • Для изоляции от огня его обклеивают огнеупорным рулонным материалом, мы раньше упоминали изовер, он отлично справляется со своими защитными целями не только как противопожарный, но и декорирующий материал: с различной имитацией под дерево или кирпич;
  • Лицевую сторону можно обложить изразцами, покрыть белой или цветной штукатуркой, оклеить негорючими обоями;
  • Топку открытого биокамина можно оборудовать как в открытом, так и в закрытом варианте, но для второго случая нужна отдельная дверца из стекла

Горелки и топливо

Чтобы камин служил долго, нужна надежная горелка, сделанная из прочного огнеупорного материала, например, стали. Лучше всего ее приобрести в специализированных магазинах, так безопасность дома будет надежнее. Эти требования касаются больших сооружений.

Ну а небольшого очага можно использовать каменную или стеклянную толстую плошку, куда и вставляется небольшая спиртовая горелка.

Биотопливом может выступать технический спирт разной модификации, но обязательно очищенный и отфильтрованный, есть варианты с добавлением запаха хвои или березы, что максимально может приблизить к натуральной обстановке.

Статья была полезна?

0,00 (оценок: 0)

пошаговая инструкция и горелку как сделать, видео устройства и чертежи с размерами

Биокамин является отличным элементом декора, который хорошо впишется в любой интерьер

Бытует мнение, что человек может вечно смотреть на текущую воду и горящий огонь. Но в современном мире человеку такое удовольствие доступно лишь в теплое время года на пикниках. Зимой же это проблематично. Самое простое решение этой проблемы, это соорудить свой собственный камин, прям дома. Он поможет обеспечить наличие огня на круглый год, а так же даст тепло в необходимое время. Мнение о том, что камины устанавливаются только в больших помещениях давно устарело. Изготовление биокамина поможет решить большинство вопросов одним махом, при этом совершенно не обязательно заниматься перепланировкой квартиры.

Содержание материала:

  • 1 Как сделать биокамин: 3 основные составляющие
  • 2 Биокамин своими руками: пошаговая инструкция
  • 3 Создаем безопасный открытый огонь: как сделать биокамин
  • 4 Горелка для биокамина: использование жидких дров
  • 5 Чертеж биокамина, как основной шаг к сооружению

Как сделать биокамин: 3 основные составляющие

Совершенно нет ничего сложного в схеме биокамина и его составе. А разобраться в принципе его работы способен даже тот, кто ранее не сталкивался с подобными устройствами.

Приобрести все составляющие биокамина можно в специализированном магазине или в интернете

В состав камина входят 3 главных компонента:

  1. Жидкое топливо, которое располагается в основе . Оно является главным элементом всей конструкции, все остальное относится только к декоративному оформлению.
  2. В составе должен быть бачок для жидкости и горелка. Они могут быть изготовлены и таких материалов как металл, натуральный или искусственный камень, керамический наполнитель, огнеупорное стекло.
  3. Крышка для горелки. Она должна быть установлена в обязательном порядке. Она будет играть роль заглушки, для того чтобы потушить пламя. Достаточно опустить ее и поставка кислорода будет перекрыта, огонь потухнет.

Как видите состав биокамина, более чем прост. Но именно в этой простоте и скрывается вся его оригинальность.

Биокамин своими руками: пошаговая инструкция

В первую очередь необходимо сделать основание для того чтобы закрепить топливный бак с заслонкой. Их можно приобрести в специальном магазине, и стоимость вполне приемлема, конечно, можно использовать и самодельный материал. Кроме того покупка сможет значительно сэкономит время на изготовлении. Определитесь, с видом вашего камина, будут ли там трубы, топка, какого размера будет емкость и портал.

Дальнейшая работа заключается в следующем:

  1. Выпиливают брусья согласно требуемым размерам и закрепляют между фанерой или гипсокартона.
  2. Основной каркас крепится на основные элементы биокамина. Все края должны быть тщательно обработаны. Если используется гипсокартон, то его края должны быть аккуратно замазаны шпаклевкой.
  3. Что касается стеклянных панелей, то их придется сверлить. Сделать это в домашних условиях очень сложно, поэтому лучше обратиться к профессионалу, которые сможет сделать отверстия согласно требованиям заказчика.
  4. Экраны, которые находятся сбоку, должны быть аккуратно закреплены, если применять силу, стекло может треснуть. С лицевой стороны лучше будут смотреться декоративные болтики, которые можно найти в специальных магазинах.
  5. Когда вся конструкция будет собрана, можно установить топливный бак и горелку.

Емкость для горючего должна быть изготовлена из металла

Благодаря этим действиям можно сделать отличный биокамин, фото и видео инструкций в интернете доказывают, что благодаря этим материалам можно создать конструкцию ни чем не отличающуюся от покупной. Так же помочь в создании может школа ремонта, которая подскажет, как самому собрать блок, какие комплектующие нужны, а так же какая схема должна быть предварительно составлена.

Нужно запомнить, что поджигать такой камин с помощью подручных средств нельзя. Это может привести к ожогам. Самым лучшим вариантом станет приобретение газовой зажигалки с длинной насадкой.

Декорировать такой камин можно выложив камешки у горелки. Они должны быть устойчивыми к температурам.

Создаем безопасный открытый огонь: как сделать биокамин

Нет сомнений, что о камине в доме мечтает практически каждый, но это большое сооружение вряд ли подойдет для городской квартиры. Соорудить камин в квартире практически невозможно, так как возникнут проблемы с созданием дымохода и выводом дыма из квартиры.

Самой лучшей заменой стандартного камина, который невозможен в маленьком пространстве, это биокамин, который сможет обеспечить наслаждение теплым и открытым огнем. Но стоимость такого девайса может быть очень большой, особенно если отдать предпочтение боле качественным моделям, которые смогут прослужить намного дольше.

При изготовлении биокамина следует учитывать стиль, в котором выполнено помещение

Конечно, можно остановиться на китайских производителях, которые являются бюджетными, но и гарантия на их работоспособность намного ниже.

Самым оптимальным вариантом все же считается создание биокамина своими руками, инструкция по созданию которого была приложена выше.

Биокамин – это инновация, которая способна полноценно заменить дровяные очаги. Тем более их установка возможна в любой комнате без сооружения дымохода и других приспособлений.

Горелка для биокамина: использование жидких дров

Современные технологии сделали большой шаг вперед, и поэтому практический каждый день появляются все более новые модели, которые раньше вызвали полное изумление.

На сегодняшний день все кардинально изменилось, и такой камин можно изготовить своими руками. Такое занятие стало уже настолько привычным, что вряд ли этим кого-то удивишь. Конечно, для этого обязательно нужно иметь некоторые навыки, но даже с этим легко справится в течение короткого времени.

Ознакомление с конструкцией биокамина стоит начать с жидких дров. Это чистое топливо, которое не дает ни копоти, ни дыма. Для таких каминов в основном применяют специальный биоэтанол, который легко можно приобрести в специальных магазинах. Это жидкое горючее, расход которого немного больше чем остальных топливных продуктов. Если вы собираетесь пользоваться своим камином каждый день, то лучше сделать небольшой запас. Заставить огонь появиться может специальная кассета, вата или ткань, которые находились в этаноле и помещены в емкость, но для этого обязательно должен быть фитиль. Стоит отметить, что такой вариант недолговечен.

Среди преимуществ биокамина стоит отметить экологичность и прекрасные эстетические свойства

Некоторые люди, которые смогли создать биокамин своими руками, рекомендуют научиться создавать топливо так же своими руками. Это совершенно не сложно, ведь вся работа заключается лишь в смешивании компонентов в правильных пропорциях. Но если вы неуверенны в своих возможностях, то лучше не приступать к работе, тем более работать нужно с жидкостями, которые легко воспламеняются.

Для того чтобы создать горючее самостоятельно потребуется:

  • Спирт 96%, который при горении не принимает определенный цвет;
  • Если вы захотите окрасить пламя можно использовать бензин для заправки зажигалок;
  • Для создания разноцветного огня, можно так же использовать авиационный бензин марки «Калоша», или Б-70.

Не рекомендуется применять автомобильный бензин или керосин из-за того, что они дают резкий запах.

Ориентируйтесь при смешивании, на такие пропорции: на 1 литр спирта, необходимо 60 грамм бензина. Такое горючее будет отлично гореть и не допустит расслаивания или пористый слой.

Существует один нюанс, такое горючие применяется один раз, и использовать его нужно сразу после заправки. То есть перед каждым применением, камин нужно будет заправлять заново. Поэтому лучше всего использовать заводское горючее, которое более безопасно и менее расходуется.

Чертеж биокамина, как основной шаг к сооружению

Перед тем как начать собирать устройство, нужно установить размеры, тип и форму будущего камина. Самое главное, это взять необходимое направление, рассмотреть все варианты и составить чертежи.

Перед изготовлением биокамина стоит выполнить его чертеж на бумаге, указав размеры всех его элементов

Условно такой экокамин, из-за того как он устроен, называют пламенем между двух экранов. Для его создания потребуются определенные инструменты и материалы.

Для начала потребуется создать топливный бак и горелка, которую можно сделать из металлической банки или кружки. Все остальные материалы приобретаются в магазинах и только тогда приступают к сборке по чертежу.

Для работы потребуются следующие материалы:

  • Гипсокартон или толстая фанера;
  • Брусья с сечением 40х30 или 50х40;
  • Огнеупорное стекло;
  • Шайбы, болты;
  • Прокладки из силикона;
  • Ножки из пластмассы.

После того как все элементы будут приобретены, и чертеж составлен можно приступать непосредственно к установке.

Что такое биокамин (видео)

Создать биокамин своими руками очень просто, достаточно, чтобы под рукой были все нужные материалы. Кроме этого, потребуется немного терпения, для того чтобы создать качественный камин. Немного постаравшись можно создать такую конструкцию, которую не отличишь от профессиональной работы. Такой интерьерный аксессуар, несомненно, способен украсить ваш дом.

Подробно: биокамин своими руками, пошаговая инструкция (фото примеров)

видов самоделок + инструкция

Экологический тип камина, в отличие от газового и дровяного оборудования этой категории, может эксплуатироваться в многоэтажных домах. Для его организации не нужно получать разрешение администрации. Не нужно строить дымоход и склад для хранения топлива. А если интересно оформить очаг, изготовить горелку для биокамина своими руками, затраты на ее обустройство также значительно сократятся. Это правда?

Все о том, как сделать эффектный экокамин на безотказном топливном элементе, вы найдете в нашей статье. Воспользовавшись предложенной информацией и ценными советами, вы сможете своими руками сделать потрясающий предмет интерьера, не представляющий ни малейшей угрозы в период горения.

В нашей статье подробно описан процесс самостоятельного изготовления трех видов горелок для установки биокаминов. Приведены интересные варианты декорирования, даны рекомендации по безопасному использованию эффектных самоделок. Представленный материал дополнен фотоиллюстрациями и видеогидом.

Содержание статьи:

  • Принцип действия и устройство биокамина
    • Классификация по способу установки
    • Преимущества и недостатки биокаминов
    • Основные элементы конструкции
  • Особенности изготовления горелки
  • Варианты горелок для биокаминов
    • №1: Простейшая модель топливного элемента
    • №2: Двухкамерная горелка с перфорацией (прорезями)
    • №3: Простейшее устройство с наполнителем
  • Устройство топки украшение
  • Выводы и полезное видео по теме

Принцип работы и устройство биокамина

Биокамин (экокамин) – вариант очага, который отапливается жидким биологическим топливом. При сжигании таких веществ не выделяется дым и копоть, поэтому для работы такого устройства не нужен дымоход.

При этом помещение, где находится биокамин, необходимо периодически проветривать, так как при любом горении расходуется кислород.

Популярность биокаминов обосновывается универсальностью, возможностью установки без получения разрешений, в отличие от газовых агрегатов, простотой устройства и обслуживания

Биоэтанол или топливные смеси на его основе обычно используют для обогрева биоочагов . Также возможно использование других видов топлива, например, спирт

Более подробно мы рассмотрели принцип работы камина на биотопливе.

Классификация по способу установки

Такие отопительные приборы отличаются не столько дизайном, сколько габаритами и размещением в квартире. По указанным критериям можно выделить три типа экопожаров.

Разновидность №1 – Доска

Столешницы представляют собой небольшие изделия, имеющие разнообразные формы и конструкции. Для пожарной безопасности в таких конструкциях предусмотрен плотный экран из огнеупорного стекла, скрывающий пламя.

Настольные биокамины несут чисто декоративную функцию и практически не влияют на температуру в помещении. Подобные предметы интерьера можно установить на журнальный столик, подоконник, тумбочку

Разновидность №2 – Настенные

Настенные устройства, размеры которых могут достигать до 1 метра в длину, обычно изготавливаются из металла и стекла. Такие модели носят не только декоративный, но и функциональный характер. Они обогревают помещение, особенно если в очаге установлено несколько горелок.

Настенные камины являются стационарными конструкциями. Предусматривают использование специальных креплений, благодаря которым отопительные приборы надежно крепятся к стене

Разновидность №3 – Этаж

Крупногабаритные экокамины устанавливаются на полу, часто в нишах или углах помещения. Есть напольные модели, дополненные опорными ножками, позволяющими регулировать высоту конструкции, или колесиками, благодаря которым устройство можно перемещать по дому.

Напольный биокамин можно отделать кирпичом или камнем. При этом его конструкция практически ничем не отличается от традиционных очагов, отапливаемых дровами или хворостом.

Как и настенные биокамины, напольные варианты совмещают декоративную роль с функциональной, наполняя помещение теплом.

Преимущества и недостатки биокаминов

Как и любое устройство, такие очаги имеют сильные и слабые стороны.

Вне зависимости от модели все экокамины имеют следующие преимущества:

  • Простота устройства . Для оборудования очага не требуется прокладка вентиляционных каналов, дымоходных устройств, согласование с соседями.
  • Мобильность . Биокамины обычно представляют собой довольно легкие приспособления. Многие варианты специально разработаны для их перемещения внутри помещения.
  • Простота эксплуатации . Пользоваться такими устройствами предельно просто. Важно лишь вовремя закупить и заправить камин.
  • Безопасность . При горении не выделяется копоть, угарный газ, дым и другие вредные вещества, кроме того, многие модели имеют плотный экран, препятствующий открытому огню.
  • Увлажнение . При сжигании биоэтанола образуются углекислый газ и водяной пар, улучшающие микроклимат в помещении.

При этом следует отметить ряд проблем, связанных с работой экокаминов.

К отрицательным факторам относятся:

  • Низкое тепловыделение . При сжигании биотоплива выделяется небольшое количество тепла.
  • Высокая стоимость биоэтанола . Жидкое биотопливо дороже традиционных вариантов топлива.
  • Необходимость вентиляции . Так как при горении огня уровень кислорода в помещении, где находится экокамин, снижается, целесообразно устроить в нем дополнительную вентиляцию или позаботиться о частом проветривании помещения.

Отрицательными сторонами биологических очагов можно пренебречь, особенно если речь идет о декоративных устройствах.

Биокамин – интересный элемент декора, часто превращающийся в центральный акцент интерьера. Учитывая это, рядом недостатков можно пренебречь

Основные элементы конструкции

При всем многообразии моделей экокаминов их конструкция состоит из однотипных элементов, а именно:

  • Нагревательный блок . Основной компонент биоплощадки, где находится топливо. Есть два варианта такого устройства: горелка и бак, о которых аналогично поговорим ниже.
  • Корпуса . Эта часть определяет дизайн изделия. В зависимости от проекта корпус может быть открытым или закрытым, иметь форму различных геометрических фигур, быть стилизованным под полку, канделябр, журнальный столик.
  • Декоративные элементы . Для оформления экокаминов часто используют декор из жаропрочных материалов: камней, металла, огнеупорной керамики.

Все эти детали можно сделать самостоятельно, построив .

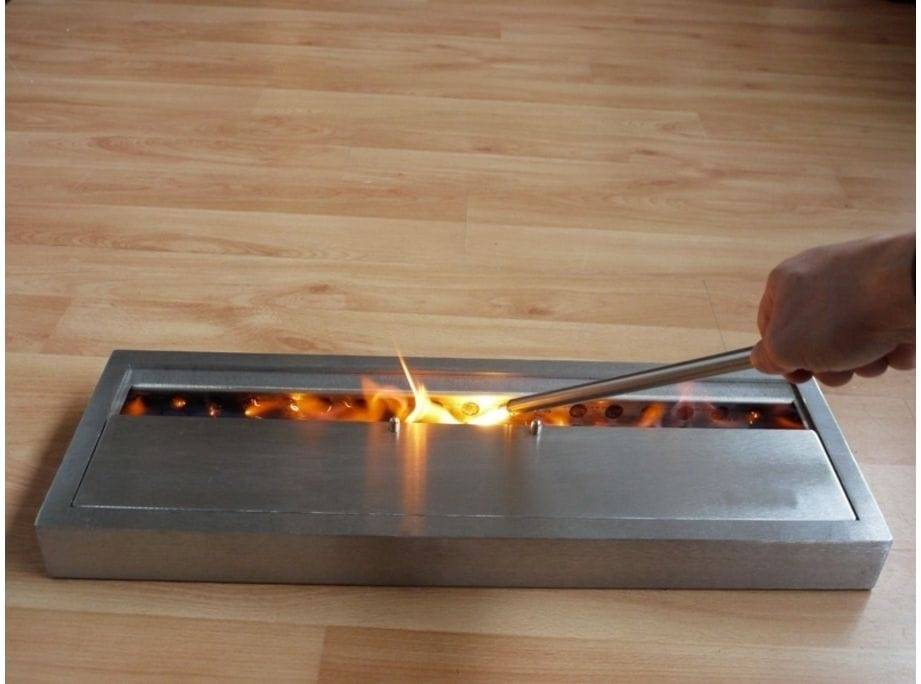

В биокаминах можно использовать два типа устройств для нагрева: топливный бак и горелку.

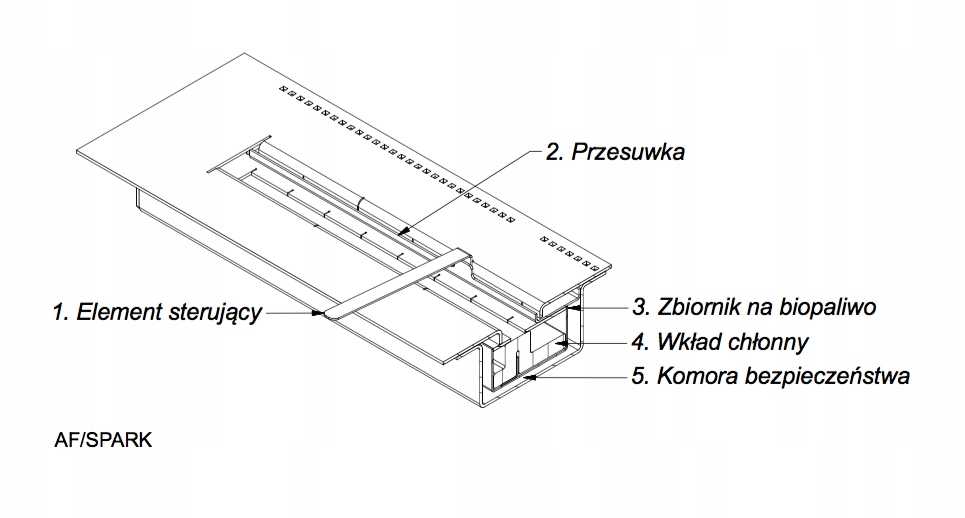

Топливный бак , объем которого от 60 мл до 5 литров, обычно используется в заводских моделях биокаминов.

Топливный бак имеет много преимуществ, но его вряд ли можно сделать самостоятельно, так как при его изготовлении используются заводские технологии

Как правило, баки изготавливаются из прочного металла, чаще всего из нержавеющей стали. Очень важно, чтобы стенки и дно устройства были достаточной толщины: это гарантирует безопасность и долгий срок службы.

Топливные баки имеют существенные преимущества:

  • Их конструкция гарантирует абсолютную герметичность емкости, благодаря чему внутрь не попадает пыль и инородные тела.
  • При использовании таких моделей в помещении полностью отсутствует запах биоэтанола, так как жидкое топливо и его пары задерживаются в баке.
  • В конструкции топливных баков предусмотрены специальные устройства для регулирования интенсивности огня. Это особенно важно, если камин встроен в стену или его поверхность украшена аксессуарами из материалов, не обладающих особой огнестойкостью.
  • Такие устройства также дают возможность быстро и легко потушить пожар. Для этого достаточно повернуть рычаг, которым блокируется подача биотоплива.

Недостатком таких моделей является довольно высокая цена.

Более простой вариант отопительного агрегата горелка экокамина . Внешне такое устройство выглядит предельно просто: это резервуар, предназначенный для заливки биоэтанола, который может иметь различную форму.

Пользоваться такими устройствами не так удобно, как топливным котлом. Горелки также не имеют механизма регулирования интенсивности огня, а также возможности быстрого тушения пылающего пламени

Для тушения есть специальные устройства, которые нужно покупать дополнительно, кроме того, при их использовании в помещении чувствуется резкий запах.

В биокамин, который планируется использовать для обогрева помещения, можно установить 2-3 обычные горелки, однако необходимо соблюдать определенные нормы

В то же время биокамины имеют свои преимущества. Такие устройства имеют невысокую цену, а простая конструкция позволяет изготовить их самостоятельно. Кроме того, в одном очаге можно установить сразу несколько таких устройств, что значительно повысит теплоотдачу.

Особенности изготовления горелки

Перед началом работ по созданию экокамина важно определиться с моделью очага: будет ли это крупное устройство, устанавливаемое на пол, подвесной вариант у стены, или компактное устройство, которое можно поставить на стол. От этого напрямую зависит размер горелки.

Определившись, попробуйте набросать проект биокамина, на его основе подготовить чертежи конструкции, а также нагревательного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходит дизайн и функциональность.

Важно уделять большое внимание качеству используемых материалов, так как от этого зависит сохранность источника, а также срок его использования. Нагревательный блок из прочных заготовок будет работать исправно и без сбоев.

Хотя биотопливо для каминов часто расфасовывают в пластиковые бутылки, это не значит, что горелку можно сделать из пластика: такое устройство должно быть полностью из металла.

Правила техники безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалевого, фторопластового или другого)

Самые прочные и надежные устройства изготавливаются из нержавеющей стали, так как такой материал сочетает в себе высокую химическую и термическую стойкость. Также возможно использование обычной конструкционной стали, хотя ее качественные показатели несколько ниже.

Для изготовления топливного блока важно использовать заготовки с толстыми стенками. Тонкие детали будут деформироваться при нагреве, что может привести к разгерметизации соединений и утечке топлива, в результате чего может начаться пожар.

Размер и параметры топливного бака зависят не только от габаритов модели, но и от конструктивных особенностей. Если топливный бак не предполагает использование абсорбента, емкость можно сделать малой. При этом желательно следить за тем, чтобы в горении участвовала лишь небольшая поверхностная часть горючего материала

Горелки для биокамина также могут быть оснащены защитным экраном из стекла. Для этого лучше брать огнеупорный материал. Если его нет под рукой, можно использовать обычное стекло, например, взяв его из фоторамок формата А4. При этом следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Чтобы пламя распространялось равномерно во все стороны, рекомендуется сверху топливный бак накрыть металлической сеткой. Подобная деталь также послужит основой для усиления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для печи (барбекю), которое обрезается до нужного размера

Для розжига самодельной горелки используется фитиль, который можно быть изготовлены из шнурка для обуви. Один конец помещают в бак, наполненный биотопливом, второй выводят наружу и поджигают. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно быть примерно 15 см, такое же расстояние должно соблюдаться между несколькими нагревательными элементами, если они установлены в одном биокамине.

Одна конфорка рассчитана на площадь 16 квадратных метров: эту норму следует учитывать при планировании конструкции очага с несколькими отопительными приборами.

Как только горелка биокамина собрана, необходимо визуально оценить конструкцию, сравнить ее с чертежом, а также убедиться в отсутствии деформации. При обнаружении дефектов следует разобрать устройство и снова тщательно подрегулировать детали.

Варианты горелок для биокаминов

Схем изготовления топливных блоков своими силами много, предлагаем несколько простых вариантов.

#1: Простейшая модель топливного элемента

Для простейшего варианта горелки для биокамина используется обычный бак из нержавеющей стали с толщиной стенок не менее 2 мм.

Чертеж уличного биокамина длиной 1,1 метра, с отдельной топкой камина на биотопливе схема горелки

Глубина такого резервуара должна быть примерно 3-5 см, а его длина и ширина должны зависеть от параметров биокамина. Внешний вид бака значения не имеет, так как эта часть не видна, однако следует брать только крепкую, прочную конструкцию.

Засыпается в бак и опускается фитиль, который выводится на внешнюю поверхность, например, через сачок, накинутый на костер. При насыщении топливом, при воспламенении шнур будет гореть, давая яркий свет.

#2: Горелка двухкамерная с перфорацией (прорезями)

Подобный вариант конструкции обычно используется в заводских моделях. Он позволяет уменьшить площадь поверхности сгорания, а, следовательно, снизить расход топлива.

В первую очередь необходимо взять ванну или другую емкость из нержавеющей стали, размеры и требования которой совпадают с предыдущим вариантом.

Затем нужно вырезать пластину такой же толщины, как стенки бака, длиной, равной длине его внутреннего пространства.

Ширина данного элемента рассчитывается по формуле:

W = Wв – 1,5 + 2xHв

Где: W – ширина внутреннего бака в см, а HB – его глубина (также в см).

Плиты согнуть под углом 90° о со стороны длинных кромок так, чтобы получились ножки, высота которых равна глубине ванны (НВ). Аналогично получаем П-образный элемент, длина которого соответствует длине ванны, а ширина меньше на 1,5 сантиметра.

В одной из ножек П-образной детали просверливаем отверстия или вырезаем так, чтобы она напоминала гребенку. Элемент устанавливается на ножки в ванну так, чтобы между поверхностью с отверстиями (прорезями) и стенкой бака оставался зазор 1,5 см.

Наиболее удобный и функциональный вариант нагревательного блока для биокамина состоит из двух камер и позволяет обеспечить ровный огонь при экономном расходе топлива

После этого бак можно заполнить топливом и поджечь его. В этом случае пламя будет образовываться только на узкой открытой полосе шириной 1,5 см, при этом топливо в большей части бака, прикрытого П-образным элементом, не будет гореть из-за отсутствия доступа воздуха.

При этом топливо будет постоянно поступать в «рабочий» отсек благодаря щелям или отверстиям, предусмотренным в пластине.

Для немедленного тушения пожара также рекомендуется дополнительно вырезать стальную пластину, которая будет прикрывать зону горения.

Как сделать наклонный уровень бака? Для того чтобы топливо сгорало без остатка, днищу описанной выше модели желательно придать небольшой наклон, направленный в сторону «рабочего» объема.

Это достаточно просто сделать. Для этого нужно залить в емкость определенное количество гипсовой смеси, затем наклонить ее в нужную сторону и дождаться застывания раствора.

При этом «ножку» П-образной детали, на которой нет перфорации, желательно немного укоротить, чтобы конструкция оставалась строго горизонтальной, несмотря на имеющийся уклон днища.

Топливный бак с двойным дном дает дополнительную гарантию безопасности и надежности, а также имеет более длительный срок службы

Также возможно изготовление топливного бака с двойным дном. Для этого уже изготовленную горелку помещают в емкость большего размера, при этом края верхнего элемента должны перекрывать стенки нижнего.

№3: Простейшее устройство с наполнителем

Резервуар рабочего отсека (П-образная часть) также может быть заполнен абсорбентом (наполнителем), в качестве которого чаще всего используется минеральная вата.

Вместо базальтовых волокон лучше предпочесть материал на акриловой основе по следующим причинам:

  • Этот вид стекловаты характеризуется самым высоким показателем гигроскопичности, а значит, лучше всего впитывает жидкость.
  • Волокнистый наполнитель обладает отличной паропроницаемостью, поэтому пары спирта будут свободно циркулировать между волокнами.
  • Мягкая белая вата долго горит, давая яркое ровное пламя.
  • При производстве данного вида минеральной ваты не используется формальдегид, что гарантирует экологическую чистоту абсорбента.

Если вам не удалось найти вату на основе акрила, подойдут другие виды подобных изделий, желательно из более мягких материалов.

Даже направление волокон минеральной ваты влияет на качество наполнителя. Для биокамина лучше подходит материал, имеющий хаотичные, а не вертикальные волокна.

Насыщая биоэтанол, абсорбент будет постепенно выделять топливо, продлевая время горения биокамина.

Самый легкий вариант горелки для стекловаты доступен каждому. В этом случае потребуется небольшая металлическая емкость, например, кружка или консервная банка. В бак помещают абсорбент так, чтобы он заполнил весь объем (его не нужно уплотнять), после чего хорошо пропитывают наполнитель биоэтанолом или другим жидким топливом.

Всего за несколько минут можно своими руками изготовить элементарную горелку для биокамина, используя имеющуюся металлическую емкость и крышку с отверстиями

Сверху емкость обтянута металлом подходящего размера сетка или крышка с перфорированными отверстиями, после чего поджигается топливо.

Украшение топливного аппарата

Горелка камина может быть украшена дополнительными элементами. Это не только облагородит дизайн, но и поможет замаскировать фитиль.

Эффектно декорировать биокамин можно с помощью различных материалов. На этом рисунке декор выполнен с использованием металлических прутьев

Среди самых популярных украшений:

  • Керамические поленья , размер которых должен совпадать с размерами вспышки. Такие элементы будут имитировать костер.
  • Различные виды натуральных и искусственных камней , которые могут быть одного или разных размеров, прозрачными или цветными, гладкими или с текстурированной поверхностью. Камешки можно выкладывать не только на мангал, но и за его пределы.
  • Стилизованные предметы антуража : кочерга, щипцы, инструменты для розжига и тушения. Сюда можно положить топливо в декоративной упаковке.

Также хороша декоративная облицовка из термостойкой керамики и глины, глиняные фигурки, которые можно разместить на крышке камина или рядом с ней.

Желательно использовать съемные элементы декора, которые будут периодически менять внешний вид устройства.

Выводы и полезное видео по теме

Предлагаем Вам инструкцию по самостоятельному изготовлению горелки для биокамина:

Собственное производство биокамина, составной частью которого является ТЭН:

Как видите, конструкция горелка довольно проста и доступна каждому. Разместив его в подходящем корпусе, вы получите прекрасный биокамин, который внесет уют и оригинальность в интерьер комнаты .

Задумались сделать камин на биотопливе своими руками? Может быть, у вас есть оригинальные идеи по декорированию и вы хотите поделиться ими с другими пользователями? Или хотите уточнить технические аспекты процесса сборки биокамина? А может вы уже сделали стильный камин и хотите продемонстрировать его новичкам? Пишите свои рекомендации, добавляйте фото под этой статьей.

Как сделать биокамин своими руками: инструкция по сборке

Созерцание живого огня завораживает. Известная пословица утверждает, что делать это можно бесконечно. Танец пламени успокаивает и умиротворяет, помогает собраться с мыслями. К сожалению, проживающим в многоквартирных домах такая роскошь практически недоступна.

Устройство дровяного камина не каждому по карману. Хорошее решение – собрать биокамин своими руками, сэкономив при этом на покупке готовой конструкции. Если вы никогда не занимались подобной работой, хорошим подспорьем станет наша статья – здесь мы рассмотрели устройство и принцип работы биокамина, основные виды конструкции, что поможет определить оптимальную схему сборки самоделки.

А еще дали подробную инструкцию, как сделать камин своими руками, проиллюстрировав ее пошаговыми фото и добавив полезные видео-рекомендации. Благодаря пошаговому разбору каждого этапа собрать биокамин сможет даже начинающий мастер.

Содержание статьи:

  • Что такое биокамин?
  • Состав и характеристики биотоплива
  • Что такое биокамины?
    • Вид №1 – настенные устройства
    • Вид №2 – уличные биокамины
    • Вид №3 – настольные устройства
    • Вид №4 – встраиваемые конструкции
  • Компактная модель Инструкция по изготовлению
  • Инструкция по сборке большого био- камин
  • Выводы и полезное видео по теме

Что такое биокамин?

Входящий в моду биокамин представляет собой декоративный источник открытого огня, работающий на так называемом биотопливе. Для безопасной работы устройство обрамлено порталом, удерживающим пламя внутри.

Конструктивно биокамин представляет собой спиртовую горелку. Обязательным элементом устройства является топливный бак, в котором содержится достаточный для работы запас горючей жидкости.

В бак вставлен фитиль, по волокнам которого топливо поднимается к месту сгорания. Собственно сжигание осуществляется в специальной чаше, которая может иметь самую разную форму. Размеры биокаминов значительно различаются.

Установка биокамина – отличный способ украсить интерьер, сделать его необычным и привлекательным. В зависимости от типа устройства и модели огонь может быть полностью открытым или закрытым с нескольких сторон стенками портала, прозрачными и непрозрачными

Для гашения пламени достаточно накрыть горелку специальной заслонкой. Она перекроет доступ кислород, без которого процесс горения невозможен. Демпфер должен быть доступен для каждого устройства. Прибор может иметь несколько конфорок.

Кроме того, некоторые горелки оснащены форсунками. Это делает языки пламени максимально похожими на те, что образуются при горении дров в костре или камине.

Устройства очень удобны в использовании. Во-первых, им не нужен дымоход. При сгорании биотопливо окисляется до углекислого газа и водяного пара. Отсутствие в горючей жидкости тяжелых примесей позволяет ей сгорать полностью, без образования копоти, копоти и летучих ядовитых веществ.

Поэтому дымоудаление (а его не образуется) не требуется. Благодаря этому биокамин можно установить в любом месте помещения.

Ему не нужен термостойкий настил или отдельный фундамент. Специального разрешения на его установку также не требуется. Единственное, что нужно учитывать при выборе места для установки биокамина, это возможность проветривания помещения или наличие . Это необходимо, поскольку при горении используется кислород, количество которого необходимо постоянно восполнять.

Чтобы биокамин не отличался от настоящего, его можно украсить дровами из огнеупорной керамики. Их выпускают в виде целых или полуобожженных бревен.

Биокамины не только декоративные, но и функциональные. В отличие от традиционных каминов, где большая часть тепла «уходит» в дымоход, устройства полностью отдают свое тепло в помещение. Конечно, использовать такой прибор в качестве обогревателя не получится, но обогреть какую-то зону в помещении он сможет. Биокамины полностью безопасны при грамотной эксплуатации.

Промышленность выпускает максимально удобные в использовании модели, оснащенные электронным управлением. Ими можно управлять с помощью пульта дистанционного управления или через Wi-Fi. В последнем случае есть возможность интегрировать устройство в систему «Умный дом», и дистанционно управлять им с телефона или планшета. Понятно, что стоимость автоматических биокаминов на порядок выше, чем у обычных.

При этом стандартные модели можно считать «вечными», ведь они конструктивно предельно просты и ломаться в них нечему, в то время как напичканные электроникой устройства вполне могут выйти из строя.

Основным недостатком биокаминов является их высокая стоимость. Эксплуатация устройств также будет довольно дорогой, так как для их работы требуется только специальное топливо. Заменить его дешевым аналогом не получится.

Состав и характеристики биотоплива

Часть «био» в слове «биотопливо» указывает на то, что для производства этого вещества используется только натуральное возобновляемое сырье. Поэтому он полностью экологически чистый и биоразлагаемый.

Основными компонентами, используемыми для производства таких топлив, являются травянистые и злаковые культуры, содержащие большое количество крахмала и сахара. Так, кукуруза и тростник считаются лучшим сырьем.

В продаже можно найти биотопливо различных марок. Следует отдавать предпочтение сертифицированным продуктам, иначе могут возникнуть серьезные неприятности.

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость; у него нет запаха. При необходимости им можно заменить бензин, однако стоимость такого заменителя намного выше. При сгорании чистый биоэтанол разлагается на воду в виде паров и углекислого газа.

Таким образом можно даже увлажнить воздух в помещении, где установлен биокамин. Вещество горит с образованием голубого «газового» пламени.

Чисто эстетический недостаток, мешающий наслаждаться видом открытого огня. Традиционный камин дает желто-оранжевое пламя, что является своего рода эталоном. Для устранения этого недостатка в биотопливо вводят добавки, изменяющие цвет пламени.

Таким образом, традиционный состав горючей жидкости:

  • биоэтанол – около 95%;
  • метилэтилкетон, денатурирующее вещество – около 1%;
  • вода дистиллированная – около 4%.

Кроме того, в топливо добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения использования спиртового биотоплива в качестве спирта. Выпускается биотопливо различных марок, его состав может несколько различаться, но в целом он не меняется. Понятно, что стоимость такого топлива довольно высока.

Самодельное топливо для биокаминов использовать не рекомендуется, но если вы все же решили попробовать, то для его изготовления необходимо брать только высокочистый бензин «Калош»

Расход топлива зависит от количества горелок и мощность биокамина. В среднем за 2-3 часа работы отопительного агрегата мощностью около 4 кВт в час расходуется около литра горючей жидкости. В целом эксплуатация биокамина обходится довольно дорого, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Во избежание неприятностей необходимо приобретать только качественные комплектующие для самодельного топлива. Не забывайте, что у биокамина нет дымохода, и все продукты горения сразу уходят прямо в помещение.

Если в составе топлива присутствуют токсичные вещества, а это не редкость для некачественных спиртосодержащих составов, то они будут в помещении. Это чревато самыми неприятными последствиями. Рекомендуем ознакомиться с .

Поэтому не рекомендуется самостоятельно производить топливо для биокамина. Однако, если вы действительно хотите поэкспериментировать, самый безопасный рецепт — вот этот. Берется чистый медицинский спирт. Его необходимо приобрести в аптеке.

Для окрашивания пламени в него добавляется бензин высшей степени очистки, который используется для заправки зажигалок (“Калоша”).

Очень осторожно заправляйте топливный бак. Если жидкость пролилась, немедленно вытрите ее сухой тканью, иначе это может привести к произвольному возгоранию.

Жидкости измеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94 % от общего количества топлива, бензин может составлять от 6 до 10 %. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Подробная инструкция по изготовлению и использованию биотоплива.

Важно помнить, что полученное топливо нельзя хранить, так как смесь бензина и спирта будет расслаиваться. Перед употреблением его следует приготовить и хорошо встряхнуть для лучшего перемешивания.

Что такое биокамины?

Доступны различные варианты биокаминов. В зависимости от места установки различают четыре основные разновидности устройства.

Вид №1 – настенные устройства

Такие биокамины представляют собой плоскую вытянутую конструкцию, которая крепится к стене. В целях безопасности передняя часть устройства закрыта прозрачным стеклом. Боковые стенки также оформлены. Задняя стенка выполнена из огнеупорного материала (обычно металла) и декорирована.

Настенный биокамин стильно смотрится в интерьере. Не занимает лишнего места в комнате

Конструкция проста в установке. Навешивается на крепежи, установленные в стене. Прибор полностью безопасен в использовании, так как при горении немного нагревается задняя стенка и днище корпуса. Они не могут вызвать пожар или вызвать ожоги у человека, который случайно к ним прикоснется.

Вид №2 – уличные биокамины

Конструкция устанавливается на пол или небольшой подиум. Его днище не сильно нагревается, поэтому ставить такое устройство можно на любую подходящую ровную поверхность. Форма и размер могут быть самыми разными.

Изюминкой интерьера может стать напольный камин. Выглядит шикарно, но занимает слишком много места в комнате. Поэтому при нехватке места лучше выбрать другой вариант камина

Главное преимущество устройства – мобильность. При желании его можно легко переставить в другое место. С помощью напольных приборов можно кратковременно обогреть часть помещения.

Вид №3 – настольные устройства

Представляют собой компактные разновидности напольных моделей. Их размещают на полках, столах или специальных подставках, поэтому они имеют небольшие размеры.

Пожалуй, их сложно считать полноценными каминами, ведь они достаточно компактны, но устройства мобильны. Их легко переносить с места на место. Они функциональны и очень удобны в использовании.

Настольные биокамины используются как украшение интерьера. Отлично подходит для оформления бизнес-офиса

Вид №4 – встраиваемые конструкции

Очень органично смотрятся встроенные биокамины. Такие устройства монтируются в специально подготовленную для этого нишу в стене. Есть устройства, передняя стенка которых выглядит как продолжение стены. Они доступны для просмотра только с одной стороны.

Встроенный биокамин хорошо впишется в интерьер спальни или гостиной. Его размеры и форма могут быть самыми разными.

Биокамины – “фонарики” выпускаются. Имеют выпуклую или многогранную переднюю стенку. Такие устройства немного «выступают» из стены, что делает их очень необычными и привлекательными. Установить встроенный биокамин намного сложнее, чем настенный.

Место для него нужно выбирать очень тщательно, перемещать устройство будет очень хлопотно и долго.

У нас на сайте есть еще одна статья, в которой более подробно рассмотрен принцип их действия.

Компактная модель Инструкция по изготовлению

Учитывая, что стоимость таких устройств довольно высока, многих мастеров интересует, как сделать биокамин для комнаты самостоятельно.

Это достаточно простая задача, особенно если делать компактную настольную или напольную модель. Его условно можно разделить на две составляющие: топливный бак и стеклопакет. В качестве второго можно использовать старый аквариум без дна.

Для малогабаритных биокаминов можно сделать топливный бак из обычной металлической банки. Его размеры должны быть такими, чтобы контейнер спрятался внутри основания

Для работы нам потребуются следующие материалы:

  • металлический ящик, который будет использоваться в качестве основания;
  • металлический бак для топливного бака;
  • шнурок для фитиля;
  • лист стекла, если нет аквариума;
  • силиконовый герметик;
  • металлическая сетка;
  • галька среднего размера.

Из инструментов нужно подготовить стеклорез, ножницы.

Начало работы и запуск с корпуса. Это будет коробка или куб без крышки и дна. Определяем размеры будущего строения и, соответственно, длину и ширину его стен. Лист стекла укладываем на ровную горизонтальную поверхность, моем и обезжириваем.

Прикладываем линейку к линии будущего реза и прижимаем к листу. Чтобы линейка не скользила, на нее можно наклеить лейкопластырь.

Берем алмазный стеклорез, кладем на лист и без сильного нажима отгоняем от себя. Линия среза должна быть бесцветной и тонкой. Если по какой-то причине полученная строка нам не понравилась, отследить ее совершенно невозможно. Отступите на 1 мм и проведите новую линию. После резки сдвигаем стекло к краю основания так, чтобы оно совпадало с линией реза.

Осторожно постучите головкой инструмента по линии реза, затем аккуратно, но точным движением отломите оставшееся на грузе стекло. Таким способом вырезаем все четыре детали нужного размера.

Теперь их нужно склеить силиконовым герметиком. Для этого обильно промажьте боковые кромки деталей и соедините их. Даем герметику высохнуть. Для этого закрепляем получившуюся конструкцию между любыми неподвижными предметами и оставляем на сутки в таком положении.

Для высыхания склеенной конструкции в стационарном состоянии ее необходимо зафиксировать любым подходящим способом, например, заключить между трехмерными объектами

Высохший корпус очищают от излишков герметика. Удобно будет сделать лезвие. Приступаем к изготовлению основания камина. Это должна быть металлическая коробка, соответствующая по размеру стеклянному корпусу.

Последний должен легко и надежно монтироваться на металлическую основу. Внутри основания также следует установить металлическую канистру, которая будет выполнять роль топливного бака.

Желательно, чтобы объем бака был достаточно большим, чтобы не приходилось слишком часто заправлять биокамин. Банка устанавливается в центре конструкции. Из прочной металлической сетки вырезается деталь, размер которой совпадает с основанием. Он укладывается поверх топливного бака и закрепляется по краям основания.

Из подготовленного шнура делаем фитиль и опускаем его в бак с топливом. Виды и инструкция по их изготовлению рассмотрены в другой нашей статье.

Мелкоячеистая металлическая сетка станет надежной основой для укладки декоративных камней или керамических дров – эстетических элементов для украшения устройства

Гальку или любые другие камни укладываем поверх сетки так, чтобы они полностью ее закрывали. Камни будут выполнять не только декоративную функцию. Они частично отводят тепло, которое будет передаваться от горелки к металлической сетке.

Таким образом можно защитить стекло от растрескивания. Теперь можно поставить стеклянный корпус на место. Компактный биокамин готов к использованию.

Инструкция по сборке большого биокамина

Если вам нужно сделать большой биокамин, то самым сложным будет изготовление топливного бака. Проще всего приобрести готовую вещь в специализированном магазине.

Если вы планируете изготовить бак самостоятельно, вам необходимо взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможны нежелательные химические реакции и даже появление ядовитых паров.

В специализированных магазинах продаются топливные баки из нержавеющей стали для биокаминов. Они оснащены удобными клапанами для тушения пожара

Собственно бак должен состоять из двух отсеков. Нижняя предназначена для заправки. Пары горючей жидкости горят в верхнем отсеке. Между этими отсеками должна быть разделительная пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина.

Самый популярный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.

Цилиндрическую емкость сделать проще. Для этого можно взять обычную кружку и накрыть ее вырезанной крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что довольно удобно.

Таких кружек-емкостей в конструкции биокамина может быть несколько. Их можно расположить в несколько рядов или по кругу. Важно не забыть вынуть ручки из кружек. Делать это нужно аккуратно, чтобы не образовалась дырка.

Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполняем напольную модель с двумя стеклянными экранами. Для работы нужно подготовить огнеупорное стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стеклянных, пластиковых или металлических ножек.

Кроме того, для изготовления основания нам понадобится толстая фанера или гипсокартон, саморезы и бруски из дерева 40х30 мм.

Начнем снизу. Лист фанеры размечаем и аккуратно вырезаем из него боковые части коробки-основы и верхней панели. Дно коробки делать не будем.

Во-первых, его наличие значительно усложнит конструкцию. Во-вторых, без него крепить листы стекла будет гораздо удобнее. Готовим два куска деревянного бруска, на который будет крепиться фанера.

Биокамин с двумя стеклянными экранами можно изготовить самостоятельно. Конструкция основания может быть самой разной – в виде консоли, столика, ящика

На вырезанной из фанеры панели наметим место, где будет крепиться топливный бак. Вырезаем необходимое посадочное отверстие для бака. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обработаны.

Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпаклевкой. Получившуюся основу декорируем любым подходящим способом: краской, лаком и т.д.

Готовим стеклянные панно. Сначала вырезаем две детали нужного размера. В каждом из них нужно просверлить отверстия для декоративных креплений. Это достаточно сложно, ведь при малейшей ошибке стекло может треснуть. Если нет опыта такой работы, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания также сверлятся отверстия для крепежа.

Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропустите болт через основание, наденьте шайбу и затяните гайку. Делать это нужно с особой осторожностью, не прилагая чрезмерных усилий, иначе стекло может треснуть. Таким образом, устанавливаем оба стеклянных экрана.

В процессе сборки конструкции обязательно используются силиконовые прокладки, иначе стекло может не выдержать нагрузки и треснуть. Разумно использовать более прочный вариант – закаленное стекло

На дно стеклянного листа нужно поставить ножки. Для этого в детали вставьте резиновые прокладки и установите их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, а не качаться.

Используя подготовленное отверстие, установите топливный бак и надежно закрепите его. Дизайн почти готов. Осталось задекорировать его камнями или керамическими поленьями, если это необходимо.

Выводы и полезное видео по теме

Делаем миниатюрный настольный биокамин:

Автоматический биокамин – что это такое:

Процесс изготовления биокамина:
