Устройства защиты от скачков напряжения УЗМ-50Ц

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока.

Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания (табл. 1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 80В, на индикаторе отображается .

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения  через ноль).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Устройства защиты от скачков напряжения УЗМ-50ЦМ

НАЗНАЧЕНИЕ УСТРОЙСТВА

Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для использования в квартире, доме, офисе и т. д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

   КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой.

Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария»,  жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.



РАБОТА УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton».

Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания (табл.1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 80В, на индикаторе отображается .

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения  через ноль).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Устройства защиты от скачков напряжения УЗМ-51М, УЗМ-16

Параметр

Ед.изм.

УЗМ-51М, УЗМ-51МТ

УЗМ-16

Параметры защиты



Уровень ограничения напряжения при токе помехи 100А, не более

кВ

1,2



Максимальная энергия поглощения (одиночный импульс 10/1000мкс)

Дж

200

42

Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс

А

6000

1200

Время срабатывания импульсной защиты

нс

<25

Порог отключения нагрузки при повышении напряжения, Uверх

В

240, 250, 255, 260, 265, 270, 275, 280, 285, 290

Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх. кр.

В

300 ± 15В

Порог отключения нагрузки при снижении напряжения, Uниз

В

210, 190, 175, 160, 150, 140, 130, 120, 110, 100

210, 200, 190, 180, 175, 160, 150, 140, 130, 120

Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр

В

80± 10В

100± 10

Гистерезис возврата верхнего и нижнего порога от установленного значения

%

3

2

Питание



Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50

50/60

Максимальное напряжение питания

В

440

400
Электроэрозионная стойкость контактов, не менее циклов   100000

Потребляемая мощность, не более

Вт

1,5

2

Коммутирующая способность контактов

Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)

А

63

16
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) А 25 4,5
Максимальный ток нагрузки, (не более30мин) А 80 16

Номинальная мощность нагрузки (при AC230В)

кВт

14,5

3,6

Максимальная мощность нагрузки (не более30мин)

кВт

18,4

3,6
Ток перегрузки/время воздействия, мс  без сваривания контактов А/мс 2000/10

Задержка включения /повторного включения, выбирается пользователем



6мин/10с

Пороги напряжения верхний > 300 ± 15В верхний 240 – 290 нижний 210 – 100 нижний <80 ± 15В
Время отключения нагрузки 0,02 сек. 0,1 сек. 10 сек. 0,5 сек.

Сечение подключаемых проводников

мм²

0,5-33 (20-2AWG)


Момент затяжки винтового соединения клеммы Hm 2,8 0,4

Диапазон рабочих температур (по исполнениям)

°С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения °С -40…+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317. 4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96   IP40/IP0 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Виброустойчивость g 4
Ударопрочность g 6
Максимальная механическая износостойкость   1*106
Максимальная электрическая износостойкость   1*105
Габаритные размеры мм 83х35х63 18х93х62

Масса, не более

кг

0,16

0,07

Срок службы, не менее (на изделия выпущенные после 2015 г. )

лет

10

Устройства защиты от скачков напряжения УЗМ-3-63К

Параметр Ед.изм. УЗМ-3-63К

Параметры защиты

Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с) В 243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) В 217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс) В 300
Порог отключения нагрузки при провале напряжения (tоткл=100мс) В 110
Допустимый разброс напряжений по фазам, не более % 25
Ширина зоны «гистерезиса» порога срабатывания % Uном ± 2,5
Порог срабатывания по частоте Гц 45/55 ±0,5

Уровень ограничения напряжения при токе помехи 100А, не более

кВ

1,2

Максимальная энергия поглощения (одиночный импульс 10/1000мкс)

Дж

200

Максимальный ток поглощения, одиночный  импульс 8/20мкс/повторяющиеся импульсы 8/20мкс

А

6500/4500

Время срабатывания импульсной защиты

нс

<25

Питание

Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50

Максимальное напряжение питания

В

440

Потребляемая мощность

ВА

2,2

Коммутирующая способность контактов

Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)

А

63

Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) А 25

Номинальная мощность нагрузки (АС250В) по каждой из фаз

кВт

14,5

Максимальное коммутируемое напряжение

В

400

Максимальный пропускаемый ток короткого замыкания (не более 10мс)

А

4500

Технические данные

Задержка включения/повторного включения, переключается пользователем



2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин

Задержка отключения при повышении напряжения выше верхнего порога

с

0,2

Время ускоренного отключения нагрузки при скачке напряжения, tоткл мс 30

Задержка отключения при снижении напряжения ниже нижнего порога

с

10

Время отключения нагрузки при провале напряжения, tоткл мс 100

Сечение подключаемых проводников не менее

мм²

0,5-25 (20-4 AWG)

Диапазон рабочих температур (по исполнениям)

0С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения 0С –40. ..+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 и УХЛ2
Степень защиты реле корпус/клеммы   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Влажность % до 80 (при 25°С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 105х63х94
Масса, не более кг 0,45

Срок службы, не менее

лет

10

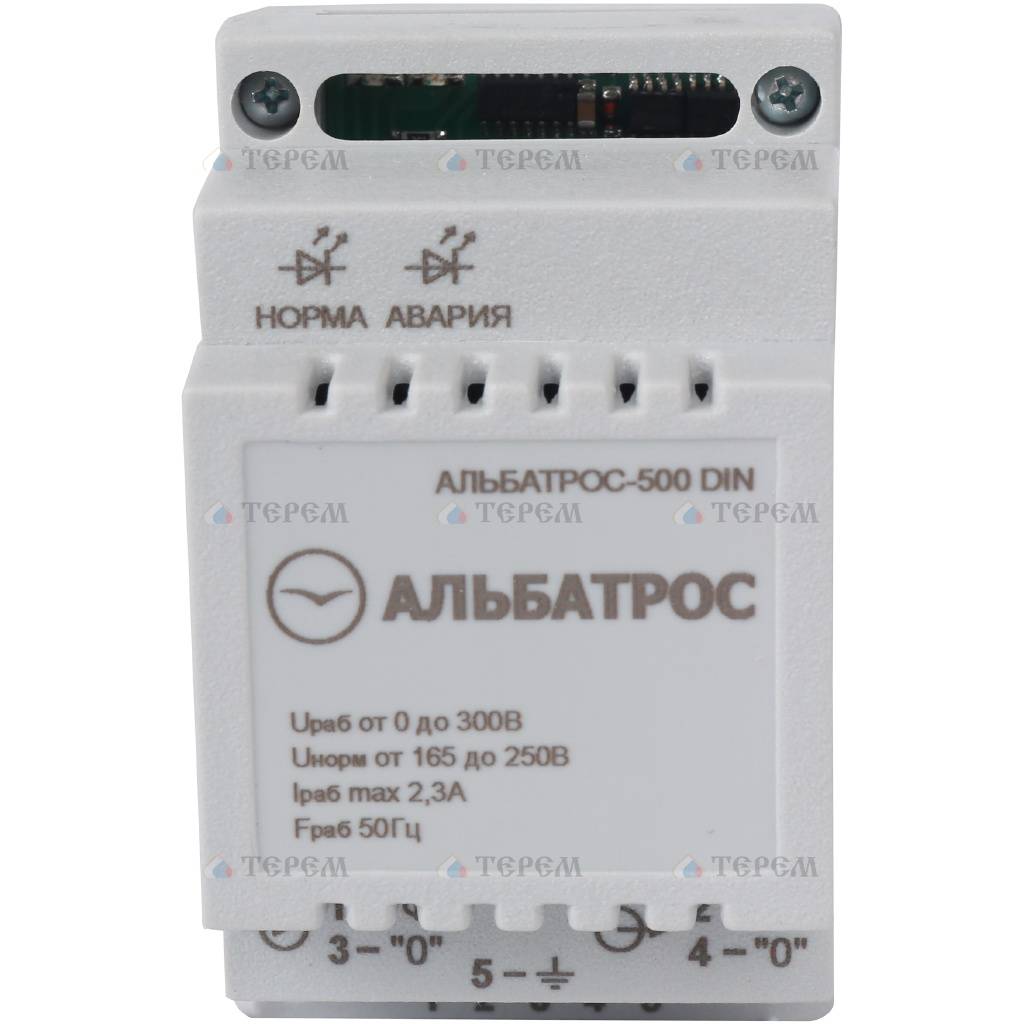

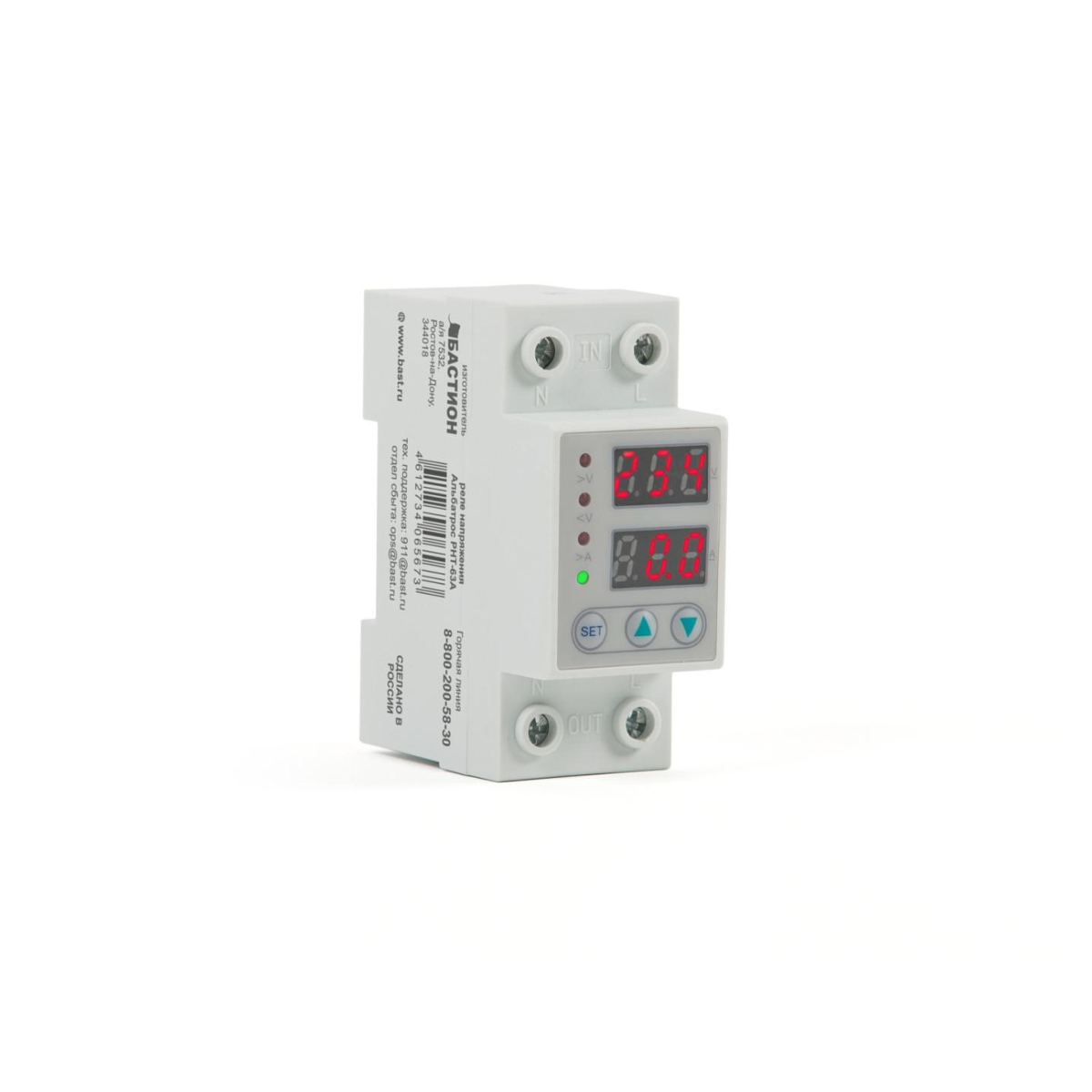

Блок защиты Альбатрос-24/70DC от скачков напряжения

Блоки АЛЬБАТРОС-24/70-DC и АЛЬБАТРОС-24/70-AC обеспечивает защиту нагрузки мощностью 70 Вт от высоковольтных импульсов до 10 кВ и аварийного повышения напряжения в сетях с номинальным постоянным или переменным напряжением 24 В. При невозможности установки блока внутри корпуса защищаемого прибора рекомендуется использовать ответвительную коробку типа ЕС 400 С4 со степенью защиты корпуса IP55.

Производитель: Бастион

Технический каталог электротехнического и промышленного оборудования. Описание, спецификации, наличие на складе. Оплата по безналичному расчету по счету. Бесплатная доставка до ТК. Информация о товарах может обновляться в течении нескольких часов. О наличии и стоимости продукции, сроках поставки уточняйте у менеджеров по телефонам +7 (812) 716-38-50, 715-04-80 или воспользуйтесь кнопкой “Купить”. Данные о технических характеристиках, внешнем виде могут отличаться от указанных на сайте. Если Вы заметили ошибку или неточность в описании, пожалуйста, сообщите нам об этом воспользовавшись формой обратной связи, или написав на электронную почту.

Наименование товараБлок защиты электросети, постоянное напряжение 24В, 70Вт
СтранаРоссия
ПроизводительБастион
АртикулУК Альбатрос-24/70DC
Артикул производителя216
Ед. измеренияшт
Материал изделияб/к
МаркаБастион
Количество фаз1
Входное напряжение, В24
Выходное напряжение, В24
ИсполнениеБез корпуса
Диапазон рабочих температурот -10 до +40
Номинальный ток,А0.31
Максимальный ток нагрузки0.31

Защита бытовых электроприборов от скачков напряжения.

Перепады и скачки напряжения в существующих электросетях, к сожалению не редкость. Для защиты от таких сюрпризов на предприятиях устанавливают специальные устройства, установка таких устройств в электрощитах жилых домов не входит в обязанности ЖКХ.

Чем же опасны перепады напряжения в сети?

Возгоранием электропроводки, выходом из строя бытовой техники и потерей данных в поврежденных компьютерах.

По Российскому ГОСТу допустимое колебание напряжение в сети должно не выходить за пределы 10% от номинального, другими словами напряжение в розетке не должно опускаться ниже 198 и подыматься выше 242 Вольт, а в момент скачков напряжение может проседать до 35 и подыматься до 400 Вольт.

Необходимо понимать, что опасно не только повышенное напряжение, но и значительно пониженное.

От повышенного напряжения происходит повреждение блоков питания, которые сгорают сразу от перегрузки или значительно сокращают ресурс работоспособности.

Пониженное напряжение опасно в меньшей степени, но тем не менее, тоже зачастую приводит к выходу из строя блоков питания или компрессора холодильника и т.д.

Причины возникновения бросков напряжения:

Разряды молний вблизи линий электропередач. Во время грозы необходимо обязательно отключать от сети бытовую технику.

Аварии на подстанциях, при которых высокое напряжение порядка (6-10 тыс. Вольт) попадает на сторону низкого напряжения.

Отгорание или обрыв нулевого провода на подстанции и в электрошкафах – довольно распространенная причина. Как правило, происходит по причине неправильного или ненадежного присоединения. При его обрыве или отгорании, происходит «перекос фаз», и в части квартир повышается напряжение до 380 В и выше, а у некоторых опускается до 40 В.

Чтобы защитить бытовую электронику от гибели, а квартиру от пожара устанавливают специальную защиту. Конечно это дополнительные расходы, но они окупаются. Ведь ремонт вышедших из строя холодильников, стиральных машин, телевизоров и компьютеров влечет за собой не только денежные расходы, но и немалую потерю времени.

В настоящее время выпускается достаточно много устройств защищающих от скачков напряжения, и все они различаются как по качеству, так и по цене. Давайте познакомимся поближе с наиболее распространенными и проверенными из них.

Сетевой фильтр

Пожалуй, является самым распространенным и доступным вариантом защиты. Применяется для отдельно расположенного электроприбора и получившего название «Пилот» благодаря марке самого массового сетевого фильтра.

Сетевой фильтр способен защитить только маломощное электрооборудование. Например, компьютер или аудиосистема, но только от малых скачков напряжения, от значительных перепадов он не спасет, скорее сгорит сам.

Работа сетевого фильтра основана на трех основных компонентах

Предохранитель или плавкая вставка выполняет защиту от короткого замыкания и токов перегрузки.

Режекторный фильтр защищает от помех, образующихся при работе электродвигателя, генератора или сварочных аппаратов недалеко от вашего дома.

Но все вышеописанные компоненты присутствуют только в настоящих сетевых фильтрах, в дешевых удлинителях может присутствовать максимум автоматический предохранитель. Поэтому, перед покупкой стоит внимательно изучить тех. паспорт на изделие, в котором указаны все защиты присутствующие в той или иной модели. Стоит упомянуть, что для работы любого сетевого фильтра обязательно наличие заземления, так как все помехи и перенапряжения сбрасываются на землю через заземляющий проводник.

Если контур заземления отсутствует, тогда сетевой фильтр превращается в обыкновенный удлинитель.

Источник бесперебойного питания (ИБП) UPS

Источники бесперебойного питания (UPS) применяются для защиты компьютеров и другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием: скачков напряжения, электромагнитных и радиочастотных помех, высоковольтных выбросов и полного исчезновения напряжения в электросети. При напряжении до 270 Вольт ИБП переходит на работу от аккумуляторов, что позволит продолжать работу от нескольких минут, до нескольких часов в зависимости от модели.

Подбор ИБП происходит по мощности защищаемого электроприбора.

Стабилизаторы напряжения.

Установка стабилизатора напряжения является идеальным вариантом для тех, кто пользуется дорогостоящей электронной аппаратурой. В отличие от ИБП и сетевых фильтров стабилизатор напряжения постоянно нормализует напряжение до 220 Вольт. А при повышении напряжения до 250 Вольт, отключит подачу электроэнергии. После нормализации напряжения в электросети, стабилизатор в автоматическом режиме подключит электропитание.

Установка стабилизатора напряжения возможна как на отдельный электропотребитель, так и на всю сеть дома или квартиры. В последнем случае подбор стабилизатора напряжения происходит исходя из мощности всего электрооборудования дома.

Реле контроля напряжения.

Реле контроля напряжения устанавливают именно для защиты от скачков напряжения. Причем реле защищают не только от повышенного, но и от пониженного напряжения. Реле работает полностью в автоматическом режиме и восстанавливает электроснабжение с небольшой задержкой после возвращения его показателей на входе в норму. Устанавливаются реле в щитах на DIN – рейку. В настоящее время выпускается множество моделей реле с индикацией и возможностью ручной корректировки пределов напряжений, а так же времени отключения и подключения нагрузки.

В любом случае если у вас возникают трудности с выбором технического устройства для защиты от перепадов напряжения лучше обратится к специалистам.

Материалы, близкие по теме:

Блок защиты от перепадов напряжения Radel-1000

Если напряжение в электросети станет выше 250 Вольт:

Это неминуемо может привести к сгоранию элемента питания котла и платы. «Radel-1000» не стабилизирует напряжение и предназначен именно для 100% защиты котла от перепадов напряжения, перемыкания фаз и грозовых разрядов, в отличие от стабилизаторов, основная функция которых – стабилизация напряжения! Оснащен функцией самодиагностики сети, самостоятельного отключения и включения подачи напряжения на котел, чем не обладает ни одно устройство на рынке РФ. Т.е., когда проходит скачок напряжения в электросети, выходящий за диапазон работы заданный Вами на нашем блоке защиты – 190В – 250В, Radel – 1000 перестает подавать напряжение на подключенный котел, как только напряжение стабилизируется, т. е. входит в норму(вышеуказанный диапазон), блок защиты Radel-1000 самостоятельно возобновляет подачу напряжения на котел, в отличие от стабилизатора. В качественном стабилизаторе, не пропускающем через себя пагубный для котла разряд (пример: «Штиль», «Теплоком»), вылетает предохранитель, который нужно поместить на место вручную и если покупателя нет дома, то стабилизатор и котел не будут работать и как следствие этого, дом промерзнет в холодное время года, вплоть до замерзания труб и возникновения необходимости замены всей системы водоснабжения и отопления. «Radel-1000», при любых скачках и просадках, самостоятельно возобновит подачу напряжения на котел, как только оно войдет в норму, без вмешательства человека, за счет функции самодиагностики сети и способности осуществления самостоятельной подачи напряжения на котел.

Реагирование на изменение в сети – быстродействие.

Стабилизаторы имеют трансформаторный тип, т.е. условно содержат катушки с обмотками, их быстродействие в зависимости от марки, модели и цены находится в диапазоне от 10 миллисекунд до 100 миллисекунд, «Radel-1000» – микроконтроллерный – прибор нового поколения – его быстродействие 25 наносекунд, что на порядок быстрее и дает 100% гарантию сохранности котла при любом скачке напряжения до 400В включительно, а так же при абсолютно любой просадке (понижении) напряжения.

Удобство в эксплуатации и габариты.

Блок защиты от нестабильной сети компактен, оснащен вольтметром, остается в рабочем состоянии при любых изменениях в электросети – вольтметр показывает напряжение всегда, даже если напряжение вышло за границы, определенные на блоке защиты (которые можно задавать самостоятельно за счет кнопок на панели), и клиент имеет наглядную возможность понимать, почему стабилизатор не подает напряжение на котел и тот не работает. Стабилизаторы не обладают данной функцией. Не требуется электрик для установки, в отличие от стабилизаторов устанавливающихся на дин-рейку. Блок защиты «Radel-1000» более компактен по отношению, к любому стабилизатору, представленному на рынке РФ. Оснащен встроенным сетевым фильтром. Что позволяет ему выравнивать микроимпульсные скачки напряжения (так называемый
«дребезг», ярким примером которых является мигание лампочек), которые пагубно отражаются на энергозависимом оборудовании и снижают его срок эксплуатации.  Благодаря комплексу вышеуказанных качеств, блок защиты от нестабильной сети «Radel-1000» дает 100%-ю гарантию сохранности энергозависимого газового котла от скачков напряжения до 400В включительно, просадок, грозовых разрядов, перемыкания фаз и обрыва «0».

Что такое СПД | Институт защиты от перенапряжения NEMA

Устройство защиты от перенапряжения (SPD) – это защитное устройство для ограничения переходных напряжений путем отклонения или ограничения импульсного тока и способное повторять эти функции, как указано. УЗИП ранее были известны как ограничители перенапряжения переходных процессов (TVSS) или вторичные разрядники перенапряжения (SSA). Вторичный ограничитель перенапряжения – это устаревший термин (часто используемый коммунальными службами) и чаще всего используется для устройства, которое не было сертифицировано по ANSI / UL 1449.В 2009 году, после принятия стандарта ANSI / UL 1449 (3-е издание), термин «ограничитель скачков напряжения» был заменен на «Устройство защиты от скачков напряжения».

Защита от перенапряжения – это экономичное решение для предотвращения простоев, повышения надежности системы и данных, а также устранения повреждения оборудования из-за переходных процессов и скачков напряжения как на силовых, так и на сигнальных линиях. Подходит для любого объекта или нагрузки (1000 вольт и ниже). Типичные приложения SPD в промышленных, коммерческих и жилых помещениях включают:

  • Распределение энергии, шкафы управления, программируемые логические контроллеры, электронные контроллеры двигателей, мониторинг оборудования, цепи освещения, измерения, медицинское оборудование, критические нагрузки, резервное питание, ИБП, ОВКВ. оборудование
  • Коммуникационные цепи, телефонные или факсимильные линии, каналы кабельного телевидения, системы безопасности, цепи сигнализации, развлекательный центр или стереооборудование, кухня или бытовая техника

Согласно Национальному электротехническому кодексу® (NEC) и ANSI / UL 1449, УЗИП имеют следующие обозначения:

  • Тип 1: Постоянно подключенные, предназначены для установки между вторичной обмоткой служебного трансформатора и стороной линии устройства максимального тока служебного выключателя (служебное оборудование). Их основная цель – защитить уровни изоляции электрической системы от внешних скачков напряжения, вызванных молнией или переключением батареи конденсаторов электросети.
  • A Тип 2: Постоянно подключенный, предназначен для установки на стороне нагрузки устройства перегрузки по току сервисного отключения (сервисное оборудование), включая расположение фирменных панелей. Их основная цель – защитить чувствительную электронику и нагрузки на базе микропроцессоров от остаточной энергии молнии, скачков напряжения, генерируемых двигателем, и других внутренних событий.
  • Тип 3: УЗИП в точке использования, установленный на минимальной длине проводника 10 метров (30 футов) от электрической сервисной панели до точки использования. Примеры включают в себя SPD с подключаемым шнуром, с прямым подключением и с розеткой

Для получения дополнительной информации о типах SPD (включая тип 4, тип 5 и комплектующие) см. Документ под названием «Рекомендации по применению типа SPD» на странице справочных материалов.

Устройство защиты от перенапряжения

Устройство защиты от перенапряжения

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Устройства защиты от перенапряжения (SPD)
  • Защита оборудования HVAC от скачков напряжения, отключений и других нарушений напряжения
  • Защита от одиночных скачков тока до 60 000 ампер и повторяющихся скачков тока до 20 000 ампер
  • Решения по защите от перенапряжения для канальных / бесканальных кондиционеров, тепловых насосов, систем отопления и всего дома.

Полное решение

RSH-50
50кА Устройство защиты от перенапряжения,
1 светодиод

RSH-60
60kA Устройство защиты от перенапряжения, 2 светодиода, звуковой сигнал с выключателем звука

RSH-60 VMD
60 кА Устройство защиты от перенапряжения и контроля напряжения,
2 светодиода, звуковая сигнализация с выключателем звука

RSH-VRM60
Устройство автоматического отключения напряжения с автоматическим восстановлением идеально подходит для мини-сплит-систем

RSH-50 VRM KIT
RSH-VRM60A с предварительно подключенным сетевым фильтром RSH-50 в корпусе NEMA 3R

Пластина для скрытого монтажа
(скоро)

Обеспечивает законченный вид при установке рядом с гнездовой коробкой выключателя. Подходит для RSH-120 и RSH-60.

SPU1 Устройство защиты от перенапряжения NDB / DGPS

SPU1 Устройство защиты от перенапряжения NDB / DGPS | Nautel NAV

SPU1 Устройство защиты от перенапряжения

Блок защиты от импульсных перенапряжений SPU1 разработан для защиты передатчиков Nautel от переходных процессов, индуцированных молнией, через кабель переменного тока, ВЧ и интерфейсные кабели. SPU1 разработан для передатчиков с номинальной мощностью до 1000 Вт (1500 Вт в непрерывном режиме) и сконфигурирован для работы от однофазной сети 115 В переменного тока / 230 В переменного тока (50/60 Гц).SPU1 также может использоваться с комбинацией пары передатчиков основной / резервный.

Датчики с низким уровнем мощности имеют более высокую вероятность поражения молнией, чем передатчики с более высокой мощностью. Считается, что причина в первую очередь связана со степенью осмотрительности, которую маломощные станции применяют в отношении мер предосторожности по защите от молний. Конструкция SPU1 учитывает эту реальность и обеспечивает молниезащиту для передатчика, с которым он взаимодействует, без учета другого оборудования в здании передатчика.

Основные характеристики включают:

  • Быстрое время отклика.
  • Индикаторы исправности устройства защиты.
  • Изолирующий трансформатор ВЧ.
  • Ферритовые тороиды.
  • Заземление звезды.
  • Дополнительный корпус со степенью защиты IP66.

См. Спецификацию: SPU1 – Устройство защиты от перенапряжения

Быстрое время отклика

Варисторы подходящего номинала расположены между линией переменного тока и опорной землей станции.

Индикаторы целостности защитного устройства

Неоновые лампы указывают на исправность варисторов защиты.

Изолирующий трансформатор ВЧ

Изолирующий трансформатор 1: 1 в подводящем ВЧ-кабеле обеспечивает отсутствие соединения постоянного тока между ВЧ-выходом передатчика и антенной системой.

Ферритовые тороиды

Все кабели и их экраны пропущены через ферритовые тороиды.Феррит образует индуктивность, которая прозрачна для нормальных сигналов / напряжений, но является сопротивлением переходным процессам, индуцированным молнией.

Земля Стар Пойнт

Болт заземления, расположенный на SPU1, рекомендуется использовать в качестве общей точки для системы заземления нейтрали, рекомендованной для установок NDB / DGPS.

Дополнительный корпус IP66

SPU1 доступен в дополнительном корпусе IP66 для наружной установки.


Завод Инжиниринг | Как правильно подобрать устройства защиты от перенапряжения

Цели обучения
  • Справка по устройству защиты от перенапряжения (SPD) доступна в стандарте IEEE 1100 для каскадного подавления перенапряжения.
  • На каждом уровне должно быть
  • SPD.
  • Получите рекомендации по рейтингам СПД.

Когда происходит скачок напряжения, напряжение, значительно превышающее допустимые уровни пикового напряжения, может проходить через электрические цепи здания к электрическому оборудованию.Без надлежащей защиты это оборудование может выйти из строя или выйти из строя. Устройство защиты от перенапряжения (SPD) может нейтрализовать эти всплески.

Указание SPD требует определения и понимания рейтингов, связанных с его применением. Рабочие характеристики и номинальные характеристики, связанные с SPD, включают максимальное непрерывное рабочее напряжение (MCOV), рейтинг защиты по напряжению (VPR), номинальный ток разряда (In) и номинальный ток короткого замыкания (SCCR). Наиболее неправильно понимаемый рейтинг – это рейтинг импульсного тока, обычно измеряемый в килоамперах (кА).

Стандарт UL1449 был разработан для устранения двусмысленности на рынке и обеспечения надлежащей защиты с равными условиями для игры. Однако за прошедшие годы он претерпел множество изменений, и любые УЗИП (или фильтры), установленные на вашем предприятии или оборудовании до 2009 года, должны быть проверены на соответствие.

Руководство по УЗИП

Существует мало опубликованных данных или даже рекомендаций по правильному уровню номинального импульсного тока (кА) для различных мест. Институт инженеров по электротехнике и радиоэлектронике (IEEE) предоставляет информацию о номинальных значениях перенапряжения, но не публикует рекомендации.К сожалению, не существует проверенного уравнения или калькулятора, позволяющего ввести системные требования и получить решение. Любая информация, которую производитель предоставляет с помощью калькуляторов или других средств, является просто рекомендацией.

Существует тенденция предполагать, что чем больше панель, тем больше номинал устройства в кА, необходимого для защиты. Другое заблуждение состоит в том, что если 200 кА – это хорошо, то 400 кА должны быть в два раза лучше. Как вы увидите, это не всегда так. Основываясь на опыте работы в электротехнической промышленности, Emerson разработала некоторые рекомендации по применению номинальных значений импульсного тока.

Каскадное подавление перенапряжения, стандарт IEEE 1100. Предоставлено: SolaHD

Каскадная защита от перенапряжения, углубленная

Для оптимизации подавления во всей системе УЗИП следует устанавливать на всех уровнях системы распределения электроэнергии. В электротехнике это известно как каскадирование или расслоение. IEEE называет это «глубокой защитой».

Каскадная защита от перенапряжения обеспечивает дополнительное подавление больших переходных процессов, которые проходят через служебный вход, за счет дальнейшего снижения сквозных напряжений.Также подавляются более часто генерируемые внутренние переходные процессы.

Сквозное напряжение – это напряжение, возникающее на стороне оборудования (на стороне нагрузки) SPD, когда импульсное напряжение / ток определенной формы волны и амплитуды прикладывается к линейной стороне SPD. Его можно использовать для сравнения способности различных SPD снижать импульсное напряжение оборудования, требующего защиты.

Стандарт IEEE 1100 рекомендует каскадные уровни защиты от служебного входа до распределительных и ответвительных панелей и даже защиту для отдельных критических нагрузок.Чем ближе к служебному входу, тем надежнее должно быть устройство. Эта комплексная стратегия защиты защищает объект и критические нагрузки. При рекомендации номинального значения кА на фазу применяется общее практическое правило – «практическое правило 3-2-1»: служебный вход должен быть 300 кА, распределительные щиты 200 кА и, наконец, ответвительные панели могут быть 100 кА на фазу.

После того, как было определено, где должны быть установлены блоки SPD, помощь в определении номинального значения перенапряжения (уровня защиты) можно найти, обратившись к номинальным токам панелей (см. Диаграмму ниже).Предоставлено: SolaHD

Типы локаций СПД

Размер панели не играет большой роли при выборе рейтинга кА. Гораздо важнее расположение панели на объекте. UL1449 определяет типы местоположения внутри объекта как:

Тип 1 предназначен для постоянного применения на служебном входе. Это может быть даже до отключения сети. Устройство UL1449 типа 1 может быть установлено на первичной обмотке здания или на первом разъединителе.

Тип 2 предназначен для установки со стороны нагрузки панели главного входа.

Тип 3 предназначен для определенных устройств, называемых в стандарте «точкой использования».

Тип 4 будет составным устройством, которое предназначено для включения в более крупную сборку и не одобрено для автономного использования без дополнительной оценки безопасности. Будьте осторожны, если вам предлагают установить устройство 4-го типа в панель управления. Изготовитель панели будет нести ответственность за предоставление одобрения безопасности третьей стороне, в противном случае он не будет покрыт катастрофическим отказом.

Тип 5 , который является основным компонентом, например, металлооксидный варистор, кремниевый лавинный диод или газоразрядная трубка. Очевидно, что они не могут быть установлены непосредственно на объекте.

Рекомендации: рейтинг SPD

Выбор подходящего номинального значения перенапряжения для SPD сводится к двум вещам: 1) расположению SPD в распределительной сети и 2) географическому расположению объекта.

Расположение кА

Сервисная панель 300кА / фаза

Распределительный щит 200кА / фаза

Ответвительные панели 100кА / фаза

Emerson рекомендует указанные выше номинальные значения импульсного тока в зависимости от расположения УЗИП в распределительной сети с использованием общего «3, 2, 1 практического правила», упомянутого ранее.

Более сильные и разрушительные импульсные токи чаще всего возникают у служебного входа в объект. В редких случаях, например, если уровень воздействия «экстремальный», как в таких штатах, как Флорида, было бы разумно повысить рейтинги импульсного тока. В этих случаях SPD будет чаще подвергаться более сильным скачкам напряжения. При правильном номинальном импульсном токе для вашего приложения SPD может подвергаться большему количеству импульсных выбросов, прежде чем потребуется его замена. Кроме того, счетчики событий SPD входят в стандартную комплектацию некоторых моделей для отслеживания событий в местах такого типа.

Опыт работы с продуктами SPD показывает, что устройство с номинальным импульсным током от 240 до 250 кА для сервисной панели или критической нагрузки обеспечивает долгие годы службы в местах с «высоким и средним» воздействием с течением времени.

UL / ANSI 1449 – Типы по расположению. Предоставлено: SolaHD

Заключительные мысли по выбору СПД

Назначение устройства защиты от перенапряжения – шунтирование и подавление переходных напряжений, вводимых в систему распределения электроэнергии от внешнего или внутреннего источника.Выбор подходящего УЗИП с номинальным импульсным током для всей системы распределения электроэнергии обеспечивает максимальный срок службы оборудования. При выборе SPD помните о следующих ключевых моментах:

Для обеспечения надлежащего подавления перенапряжения на предприятии и его оборудовании требуется более одного SPD, расположенного на служебном входе. Мы рекомендуем каскадные SPD с надлежащим номинальным импульсным током для каждого местоположения. Это обеспечивает превосходное подавление для сервисной панели или критической нагрузки. Один SPD, каким бы большим или дорогим он ни был, не обеспечит такой же уровень защиты системы.

Превышение размера SPD для его применения не может повредить системе, но занижение SPD может привести к преждевременному отказу SPD.

Для прямых ударов молнии только SPD не заменяют комплексную молниезащиту (см. Сертификат UL96A Master Lightning).

Следование этим рекомендациям по выбору размеров и размещению устройств защиты SPD в системе распределения электроэнергии избавляет от догадок и максимизирует подавление перенапряжения в каждой точке. Помните, что больше не всегда лучше. Размер, соответствующий нагрузке, и защита критически важных панелей и грузов для обеспечения максимальной окупаемости инвестиций.

УЧИТЬСЯ

Навыки электрического проектирования: Вы в курсе?

Schneider Electric отзывает устройства защиты от перенапряжения Surgeloc ™ в связи с пожарной опасностью

  • Отозвано устройство защиты от перенапряжения Schneider Electric

  • Пример этикетки на отозванном устройстве защиты от импульсных перенапряжений Schneider Electric с указанием местоположения каталожного номера и кода даты

Название продукта:

Устройства защиты от перенапряжения Surgeloc

Опасность:

В устройстве защиты от импульсных перенапряжений может возникнуть дуга, что может привести к возгоранию.

Дата отзыва:

28 октября 2020 г.

Напомнить подробности

Описание:

Этот отзыв касается устройств защиты от скачков напряжения Schneider Electric.3-проводные и 4-проводные устройства в основном устанавливаются в коммерческих / промышленных приложениях и могут включать некоторые жилые приложения. Это черные устройства прямоугольной формы с зеленой пластиковой окантовкой счетчика и белой этикеткой с надписью «Square D by Schneider Electric» с кодом даты и каталожным номером на передней панели. Отозванные устройства были изготовлены с 1 января 2013 г. (код даты 13011) по 24 августа 2020 г. (код даты 20352). Коды даты представлены в формате ГГВПД (пример: 20452 = 2020 год, неделя 45, день 2 понедельник; день не является обязательным).Код даты расположен на передней панели устройства. Каталожные номера, включенные в отзыв, включают следующее:

Напряжение Рейтинг импульсного тока Панельные панели NQ –

Кат. Номер по перенапряжению.

120/240 В, 1 фаза,

3-х проводный + земля

80 кА SSP01BIA08PBQ1
100 кА SSP01BIA10PBQ1
120 кА SSP01BIA12PBQ1
160 кА SSP01BIA16PBQ1
200 кА SSP01BIA20PBQ1
240кА SSP01BIA24PBQ1
208Y / 120 В, 3-фазный,

4-х проводный + земля

Уай

80 кА SSP02BIA08PBQ1
100 кА SSP02BIA10PBQ1
120 кА SSP02BIA12PBQ1
160 кА SSP02BIA16PBQ1
200 кА SSP03BIA20PBQ1
240кА SSP03BIA24PBQ1
240Y / 120 В, 3-фазный,

4-х проводный + земля

Дельта с высокими ногами

80 кА SSP03BIA08PBQ1
100 кА SSP03BIA10PBQ1
120 кА SSP03BIA12PBQ1
160 кА SSP03BIA16PBQ1
200 кА SSP03BIA20PBQ1
240кА SSP03BIA24PBQ1

Средство:

Потребители должны немедленно прекратить использование отозванных устройств защиты от перенапряжения и связаться с Schneider Electric для получения инструкций по получению эквивалентного бесплатного устройства защиты от перенапряжения.

Инциденты / травмы:

Фирма получила одно сообщение о происшествии, вызванном возникновением дуги, в результате которого дымом была повреждена стена в коммерческом районе. Пострадавших нет сообщалось.

Авторизованные дистрибьюторы Schneider Electric с января 2013 года по август 2020 года и включены в заводские щитки по цене от 400 до 1200 долларов США.

Производитель (и):

Schneider Electric Systems USA, Inc., Фоксборо, Массачусетс.

Дистрибьютор (ы):

Schneider Electric USA Inc. , Бостон, штат Массачусетс,

О США CPSC

Комиссия по безопасности потребительских товаров США (CPSC) отвечает за защиту населения от необоснованных рисков получения травм или смерти, связанных с использованием тысяч типов потребительских товаров. Смерть, травмы и материальный ущерб в результате инцидентов с потребительскими товарами обходятся стране более чем в 1 триллион долларов в год.Работа CPSC по обеспечению безопасности потребительских товаров способствовала снижению уровня смертности и травм, связанных с потребительскими товарами, за последние 40 лет. Федеральный закон запрещает любому лицу продавать продукцию, подлежащую публично объявленному добровольному отзыву производителем или обязательному отзыву по распоряжению Комиссии.

Для спасательной информации:

SaferProducts. gov

Устройство защиты от перенапряжения SPD – Geya Electrical

Устройство защиты от перенапряжения (SPD) является компонентом системы защиты электроустановки.Это устройство подключается параллельно к цепи питания нагрузки, которую оно должно защищать. Мы также можем использовать его на всех уровнях электросети. Этот подход часто является наиболее часто используемым и наиболее эффективным видом защиты от перенапряжения.

Параллельно подключенный SPD

имеет высокий импеданс. Как только в системе возникает переходное перенапряжение, сопротивление устройства уменьшается, поэтому импульсный ток проходит через SPD, минуя чувствительное оборудование.

Устройство защиты от перенапряжения (SPD) Функция

Защита от перенапряжения – это экономичное решение для предотвращения простоев, повышения надежности системы и данных, а также устранения повреждения оборудования из-за переходных процессов и скачков напряжения в линиях питания и сигнальных линиях. Подходит для любого объекта или нагрузки (1000 вольт и ниже). У ограничителей перенапряжения много функций, и мы можем использовать их где угодно, от защиты дома до подстанции. Электрик устанавливает это устройство на автоматические выключатели внутри жилого дома, трансформаторы, устанавливаемые на подставке, трансформаторы на опорах, опоры стояков и подстанции.

Типичные приложения SPD в промышленных, коммерческих и жилых помещениях включают:

Распределение питания, шкафы управления, программируемые логические контроллеры, электронные контроллеры двигателей, мониторинг оборудования, цепи освещения, измерения, медицинское оборудование, критические нагрузки, резервное питание, ИБП, оборудование HVAC , Цепи связи, телефонные или факсимильные линии, каналы кабельного телевидения , системы безопасности, цепи сигнализации, развлекательный центр или стерео оборудование, кухонные или бытовые приборы.

Устройство защиты от перенапряжения (SPD) Принцип работы

В самом простом смысле, когда в защищаемой цепи возникает переходное напряжение, SPD ограничивает переходное напряжение и отводит ток обратно к его источнику или земле.

УЗИП должен иметь по крайней мере один нелинейный компонент, который для работы переходит между высоким и низким импедансом в различных условиях.

При стандартных рабочих напряжениях УЗИП находятся в состоянии высокого импеданса и не влияют на систему.Когда в цепи возникает переходное напряжение, SPD переходит в состояние проводимости (или с низким импедансом) и отводит импульсный ток обратно к своему источнику или земле. Это ограничивает или ограничивает напряжение до более безопасного уровня. УЗИП автоматически возвращается в свое высокоимпедансное состояние после переключения переходного процесса.

Ограничитель перенапряжения и ограничитель перенапряжения

Ограничитель перенапряжения (или грозозащитный разрядник) служит той же цели, что и устройство защиты от перенапряжения: он защищает электрическое оборудование от условий перенапряжения.Оба они обычно называются SPD (устройства защиты от перенапряжения).

Разница между ними – масштаб защиты. Ограничители перенапряжения предназначены для крупномасштабной защиты (от среднего до высокого напряжения), в то время как устройства защиты от перенапряжения – для малогабаритной защиты (низкое напряжение). Устройства защиты от перенапряжения могут быть специфичными для конкретного устройства, например, сетевые фильтры для стиральных машин, холодильников или сетевые фильтры для всего дома.

Энергетические компании используют ограничители перенапряжения (или разрядники) в системах передачи и распределения электроэнергии для защиты своего электронного оборудования и инфраструктуры.Их также используют в крупномасштабных промышленных предприятиях, таких как горнодобывающая промышленность или нефтегазовая промышленность.

Они защищают от сильных токов короткого замыкания, например, вызванных молнией – отсюда и название «грозозащитный разрядник».

Устройства защиты от перенапряжения используются для защиты бытового и бытового электрооборудования. Они охватывают электронные приборы в ваших домах, такие как компьютер, телевизор и холодильник.

Установка устройства защиты от перенапряжения (SPD)
  • Разместите SPD как можно ближе к защищаемой панели.
  • Просверлите и пробейте отверстие в корпусе SPD в крайнем положении, чтобы уменьшить длину соединительных проводов от наконечников SPD до автоматического выключателя в соседней панели (или наконечников разъединителя с предохранителями).
  • По возможности используйте соединение с закрытыми ниппелями, при этом провода идут к первому выключателю в верхней части панели. Использование плотного соединения с проводами, идущими к первому выключателю в верхней части панели, обеспечивает оптимальную защиту всех подключенных к панели нагрузок.
  • Используйте многожильный провод AWG # 10 или больше (широко доступный и простой монтаж) для соединения SPD и панели выключателя. Избегайте резких изгибов и чрезмерной длины проводки. Аккуратные установки не обязательно являются наиболее эффективными. Лучше всего короткие прямые соединения.
  • УЗИП
  • следует подключать через автоматический выключатель соответствующего номинала, а не в основные клеммы панели. Электрик должен использовать разъединяющий выключатель с предохранителем для подключения к линиям и облегчения обслуживания УЗИП там, где автоматические выключатели недоступны или непрактичны.

Устройство защиты от перенапряжения (SPD) и система защиты от молнии

На базовом уровне система молниезащиты защищает объект и конструкцию от прямых ударов, в то время как SPD предохраняют электрооборудование и системы от скачков и переходных процессов.

Принцип работы этих двух компонентов и их компоненты различаются. Компоненты системы молниезащиты всегда на месте и готовы к работе, в то время как SPD контролируют внутренние напряжения системы и срабатывают, если в цепи возникает переходное напряжение.

Устройство защиты от перенапряжения типа 1 и типа 2

GEYA производит и распространяет устройства защиты от перенапряжения типа 1 и типа 2, их определения следующие:

Тип 1: Постоянно подключенный, предназначен для установки между вторичной обмоткой рабочего трансформатора и, следовательно, стороной линии устройства перегрузки по току рабочего разъединителя (вспомогательное оборудование). Их основная цель – защитить уровни изоляции электрической системы от внешних скачков напряжения, вызванных молнией или переключением батареи конденсаторов электросети.

Тип 2: Постоянно подключенный, предназначен для установки на стороне нагрузки устройства перегрузки по току сервисного отключения (сервисное оборудование), включая расположение фирменных панелей. Их основное назначение – защита чувствительной электроники и микропроцессорных нагрузок от остаточной энергии молнии, скачков напряжения, генерируемых двигателем, и других внутренних событий.

Устройство защиты от перенапряжения для дома

Домашнее устройство защиты от перенапряжения – это устройство, устанавливаемое для защиты всех устройств в вашем доме от любых скачков напряжения, ограничивая избыточный электрический ток, блокируя его поток или замыкая его на землю.Обычно они используют функцию, называемую металлооксидными варисторами (MOV), чтобы защитить вас от перенапряжения. Таким образом, если произойдет скачок напряжения, устройство не позволит опасным электрическим токам повредить ваши домашние устройства. Устройства защиты от перенапряжения обычно прикрепляются к электрической распределительной коробке в доме.

Электрические системы, такие как кондиционер, насосы для бассейнов, генераторы, солнечные, кабельные, сетевые и коммуникационные соединения, могут допускать скачки напряжения в вашем доме, поэтому необходимо защищать как внутренние, так и внешние данные этих устройств.Мы рекомендуем добавлять защитные устройства на бытовые приборы (с которыми мы также поможем) и устанавливать устройства на главной электрической панели.

Устройство защиты от перенапряжения (SPD) и Система молниезащиты

На базовом уровне система молниезащиты защищает объект и конструкцию от прямых ударов, в то время как SPD предохраняют электрооборудование и системы от скачков и переходных процессов.

Принцип работы этих двух устройств и задействованные компоненты также различаются.Компоненты системы молниезащиты всегда на месте и готовы к работе, в то время как SPD контролируют внутренние напряжения системы и срабатывают, если в цепи возникает переходное напряжение.

Скачать каталог GEYA SPD PDF

Устройство защиты от перенапряжения | Максимальная безопасность в защите от перенапряжения

Основные параметры устройства защиты от перенапряжения

Если вы посмотрите на устройство защиты от перенапряжения, вы увидите несколько параметров на его маркировке, например, MCOV, In, Imax, VPR, SCCR.Что они означают и почему это важно? Что ж, на этой сессии мы поговорим об этом.

Номинальное напряжение (Un)

Номинальное означает «названное». Таким образом, номинальное напряжение – это «названное» напряжение. Например, номинальное напряжение системы электроснабжения во многих странах составляет 220 В. Но его фактическое значение может варьироваться в узком диапазоне.

Максимальное непрерывное рабочее напряжение (MCOV / Uc)

Наибольшее значение напряжения, которое устройство может пропускать непрерывно.MCOV обычно в 1,1–1,2 раза выше Un. Но в области с нестабильной электросетью напряжение будет очень высоким, поэтому необходимо выбрать более высокое значение MCOV SPD. Для 220 В Un, европейские страны могут выбрать MCOV SPD 250 В, но на некоторых рынках, таких как Индия, мы рекомендуем MCOV 320 В или даже 385 В. Примечание: напряжение выше MCOV называется временным перенапряжением (TOV). Более 90% сожженных СПД приходится на ТОВ.

Номинальное напряжение защиты (VPR) / сквозное напряжение

Это максимальное количество напряжения, которое SPD позволит пройти к защищаемому устройству, и, конечно, чем ниже, тем лучше.Например, защищаемое устройство выдерживает максимум 800В. Если VRP SPD составляет 1000 В, защищенное устройство будет повреждено или выйдет из строя.

Максимальный импульсный ток

Это максимальная величина импульсного тока, которую SPD может шунтировать на землю во время скачка напряжения, и является индикатором срока службы SPD. Например, SPD на 200 кА имеет более длительный срок службы, чем SPD на 100 кА в той же ситуации.

Номинальный ток разряда (In)

Это пиковое значение импульсного тока через SPD.УЗИП должен оставаться работоспособным после скачков напряжения 15 В. Это индикатор надежности SPD и мера того, как SPD работает, когда он установлен и подвергается рабочим сценариям, более приближенным к реальной ситуации. Чем выше, тем лучше.

Максимальный ток разряда (Imax)

Это пиковое значение импульсного тока через SPD. УЗИП должен оставаться работоспособным после скачков напряжения 1 Imax. Обычно это в 2-2,5 раза больше значения In. Это также показатель надежности УЗИП.Но это менее важный параметр, чем In, потому что Imax – это экстремальный тест, и в реальной ситуации выброс обычно не имеет такой сильной энергии. Для этого параметра чем больше, тем лучше.

Номинальный ток короткого замыкания (SCCR)

Это максимальный уровень тока короткого замыкания, который может выдержать компонент или узел, и чем выше, тем лучше.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
