Простое подключение буферной емкости и эл котла по ночному тарифу

Схем обвязки теплоаккумулятора и эл котла для реализации ночного тарифа существует множество. У всех есть свои достоинства и свои недостатки. Причем от последних не избавлена ни одна. Обычно это, или слишком сложная по гидравлике схема с использованием, большого количества оборудования, что, в свою очередь, влечет за собой увеличение стоимости, или схемы попроще, но не умеющие исключать буферную емкость из работы, когда работать она не должна. Такие простые схемы не позволяют быстро переключаться с работы на теплоаккумуляторе, на прямую работу с системой отопления. Ниже я привожу мои рассуждения о том, как должна выглядеть подобная обвязка. В ней я попробовал предложить, как простоту схемы и ее относительно невысокую стоимость, так и функционал и простоту управления. Всем, кто примет участие в обсуждении и внесет предложения по улучшению этой схемы, моя особая благодарность. В любом случае это будет интересно всем.

Итак!

Начнем с объема теплоаккумулятора

Предположим, что мы хотим запасать тепло на весь период действия дневного тарифа, чтобы совсем не включать наш электрокотел днем. Допустим, что теплопотери нашего, хорошо утепленного дома, составляют 6 квт при самой холодной пятидневке (-28 для Москвы. Для других регионов и домов потребуются свои расчеты) это дом площадью до 150-170 кв.м. Тогда, за период действия дневного тарифа 16 часов нам понадобится 16*6=96 кВт.ч энергии.

Для того чтобы мы могли запасти такое количество энергии нам потребуется буферная емкость объемом 2200-2400 литров.

Берем дельту 40 градусов (80°С максимальная температура котла и 40°С минимальная температура, подаваемая с систему отопления)

Теплоемкость воды 4,19Дж/гр.град

Коэффициент пересчета джоулей в ваттчасы 0,278

2200*4,19*40*0,278=102,5кВт.ч. сможем запасти в объеме 2200 литров.

Из этого числа вычтем неравномерный прогрев теплоаккумулятора по высоте 5% 102- 5%= 97

Итого получаем 97 киловатт часов энергии. Ровно столько сколько нам нужно

Ну а дальше все просто. Общая мощность нагревателя для загрузки буферной емкости 96кВт.ч /8 часов ночного тарифа получаем 12 кВт плюс к этому 6 кВт на сквозное отопление дома в ночное время. Итого 12+6=18кВт.

Откуда нам лучше взять такую мощность? Напрашивается ответ «конечно от электрокотла»! Не спешите. Загрузка буферной емкости — это операция одного режима! Что это значит? Это значит, что нам не нужны никакие функции, имеющиеся в электрокотле, за которые мы должны платить деньги. Зарядка теплоаккумулятора всегда производится на максимально возможной мощности и температуре, чтобы успеть зарядить ее, не выходя за временные рамки ночного тарифа. С этой задачей успешно справляются обычные тэны. Мы можем использовать один тэн мощностью 18 квт, или, что дешевле и проще три тэна по 6кВт смонтированных непосредственно в буферную емкость, благо резьбы для подключения в буферной емкости присутствуют, обычно, в избытке.

Далее. Нам потребуется циркуляция теплоносителя внутри буферной емкости для того, чтобы мы не получили прогрев только верхней ее части. Поэтому на стороне загрузки устанавливаем насос.

Со стороны системы отопления (СО) устанавливаем трехходовой смесительный клапан, управляемый термостатически или через контроллер погодозависимой автоматики (ПЗА). Трехходовой клапан, отсекающий буферную емкость, в периоды, когда она не нужна и электрокотел.

Электрокотел (самый простой или опять же тэн, смонтированный в гильзе) для компенсации недостатка запасенного тепла, если окажется, что его не хватило на время действия дневного тарифа. Отдельный электрокотел нужен для того чтобы не заряжать днем попутно и буферную емкость.

Как все это управляется:

Насос загрузки и три тэна получают разрешение на работу от таймера, настроенного на ночной тариф (23ч- 7ч), и от термостата полной загрузки емкости (установлен в нижней части и настроен в зависимости от высоты установки на температуру от 60 до 70 градусов)

Насос системы отопления работает всегда.

Отсечной клапан перекрывает циркуляцию через буферную емкость по команде термостата при снижении температуры в верхней части (раздающей) ниже 40 градусов. После перекрытия циркуляция осуществляется по малому кругу.

Этот же термостат дает разрешение электрокотлу на стороне системы отопления на включение, но это не значит, что котел начинает работу по команде этого термостата. По его команде только перекрывается циркуляция через теплоаккумулятор и дается разрешение на включение электрокотла. Но включится он только по команде комнатного термостата, фиксирующего снижение температуры в отсутствии подачи тепла от буферной емкости.

Все просто. На схеме показано релейное управление, при желании этой задачей можно нагрузить какой-нибудь самодельный контроллер на базе недорого решения, например, от Ардуино.

Буферные емкости для твердотопливных котлов: зачем нужны и принцип подключения

Котлы, в не зависимости от вида и типа имеют одно большое сходство в работе: вода нагревается из-за непосредственного сжигания топлива в конструкции котла. В твердотопливных котлах подача и сжигание топлива происходит не равномерно и поэтому возникает проблема – перепады температуры в помещение. Как решить эту проблему? С помощью буферной емкости.


Буферная емкость это – устройство, которое помогает накапливать и сохранять тепло. Буферные емкости для твердотопливных котлов нужны для регулировки температурного режима работы системы отопления. Установив буферные емкости для котлов вы сможете сделать так, чтобы нагретая вода равномерно и вовремя расходилась по всей системе. Буферная емкость для котла позволит увеличить интервал между загрузкой дров в котел и существенно поможет экономить на расходе топлива.

Буферная емкость для отопления будет полезна и при установки электрического котла. Электрический котел потребляет достаточно много электроэнергии. Если у Вас стоит двухфазный счетчик на электричество, то Вы знаете, дневной и ночной тариф. Ночной тариф значительно дешевле дневного, поэтому установив буферную емкость для котла Вы сможете настроить время работы котельной установки так, чтобы он работал исключительно ночью, когда цена на электричество значительно ниже.


Использование буферной емкости для котлов дает много преимуществ:

· существенно увеличивает срок службы котла

· максимизирует теплоотдачу от котла и работу его с максимальным КПД

· предохраняет систему отопления от перегрева

· с помощью регуляции перепадов температурного режима создает комфорт в помещении

· обеспечивает экономию топлива и соответственно бюджета на отопление

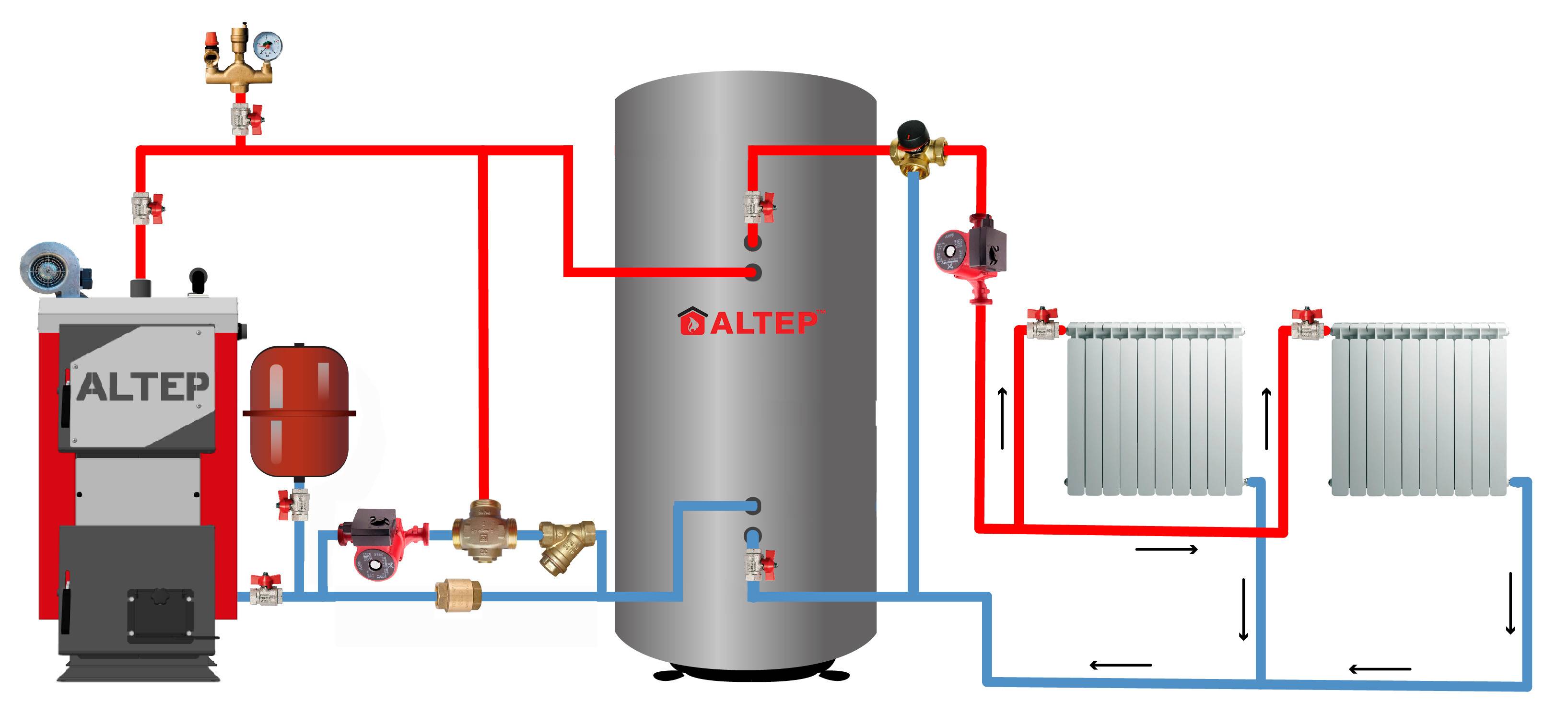

Буферная емкость для отопления подключается достаточно просто. Емкость можно подключить как параллельно линии котел-система отопления, так и разделив их, т.е. котел – буферная емкость – система отопления. Оба варианта работоспособны, чаще применяется второй вариант как более удобный в работе.


Буферные емкости для твердотопливных котлов подключаются при помощи таких составляющих:

1. буферная емкость

2. циркуляционный насос

3. обвязка(трубопроводы, краны и т.д.)

Буферная емкость купить которую можно в нашем магазине, мы рекомендуем подбирать непосредственно под котел. Буферная емкость 500 литров будет оптимальна для маломощных котлов, а буферная емкость 1000 л это уже для более мощных котлов.

Буферная емкость для котла цена на которую достаточно доступная – это необходимый элемент Вашей отопительной системы с твердотопливным котлом.
