Четыре принципа смешивания бетона

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

Рекомендуем также прочитать

1.

   Мангал из газового баллона своими руками

2.

   Дровница — роскошь или необходимость


В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Чертежи и схемы бетономешалки – О цементе инфо

При строительстве частного дома, да и просто в хозяйстве никогда не будет лишним иметь собственную бетономешалку. Бетономешалка достаточно часто нужна и владельцам дач, когда есть необходимость залить пространство перед домом, дорожки, сделать небольшой бассейн, возвести какую-либо постройку. Но покупать этот агрегат многим не по карману, тем более если не использовать его постоянно. Но многие умельцы уже давно научились делать его самостоятельно.

Бетономешалка нужна для того, чтобы приготовить раствор.

Сделать бетономешалку собственными силами не потребует вложения больших средств или времени.

Но прежде чем приступить к его сборке, необходимо знать все нюансы, иметь необходимые механизмы, инструменты, а также чертеж.

Емкость для бетономешалки

Для данной конструкции можно подобрать уже готовую емкость нужного объема, подойдет металлическая или пластмассовая бочка. В любом случае лучше не брать емкость менее 200 л – такой объем необходим для приготовления достаточного количества смеси за один цикл. Естественно, что даже готовый бак потребует доработки, но это все равно менее трудоемко, чем «с ноля» делать емкость для бетономешалки.

Чтобы получилась рабочая модель, которой можно будет пользоваться достаточно долго, потребуются детали, которые отображает данный чертеж (изображение № 1):

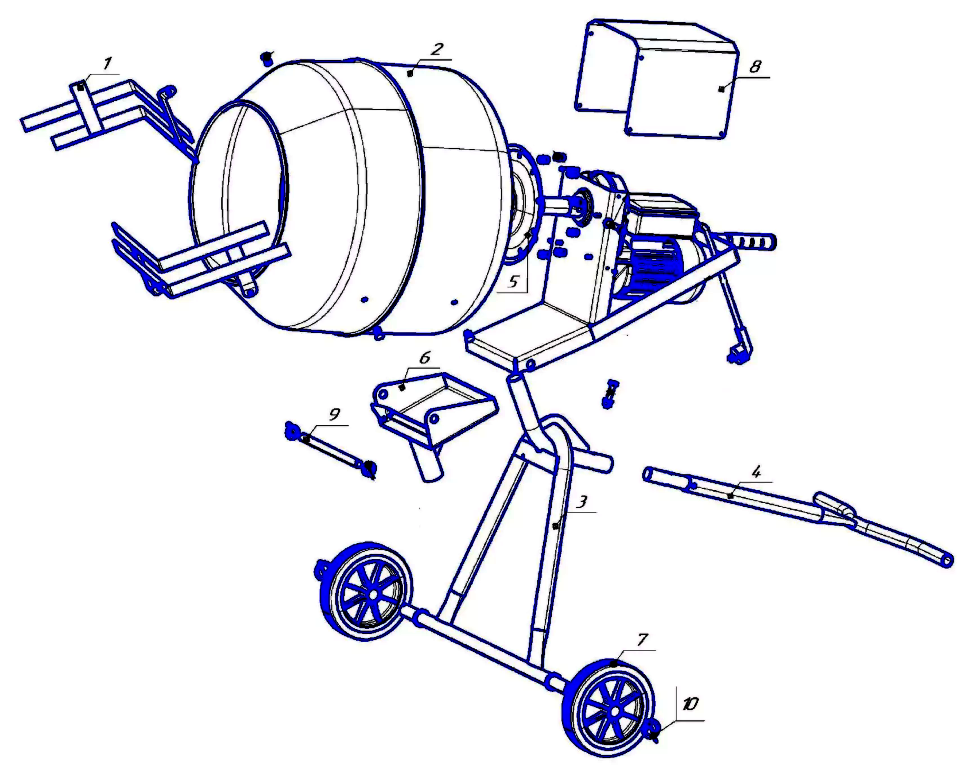

Чертеж: 1-рама; 2-штырь, фиксирующий поворотное устройство; 3-поворотное устройство; 4-электромотор; 5-редуктор; 6-ведущая шестеренка; 7-бадья; 8-колесо; 9-штырь колеса; 10-заземление; 11-ограничительная цепочка; 12-крепление двигателя; 13-ведущий шкив; 14-ремень; 15-ведомый шкив; 16-болт натяжения.

• рама;
• штырь, фиксирующий поворотное устройство;
• поворотное устройство;
• электромотор;
• редуктор;
• ведущая шестеренка;
• бадья;
• колесо;
• штырь колеса;
• заземление;
• ограничительная цепочка;
• крепление двигателя;
• ведущий шкив;
• ремень;
• ведомый шкив;
• болт натяжения.

При необходимости и возможности емкость можно сделать самому. Для этого нужно иметь сварочный аппарат и листовой металл толщиной 1,5-2 мм. Придется рассчитать и правильно вырезать развертки для двух усеченных конусов (передняя, задняя части), секция для центра и дно будущей бадьи. При необходимости в статьях по теме можно найти необходимый чертеж и расчеты.

Развертки загибаются в кольцо (легче и правильнее это делать с помощью вальцов), швы свариваются сварочным аппаратом. Затем заготовленные части собираются, после проверки и всех уточнений они свариваются намертво. Естественно, что для такой работы нужно иметь хотя бы элементарные сварочные навыки.

Основание для оборудования

Бетономешалка должна быть устойчивой и прочной, и поэтому к изготовлению основы нужно отнестись со всей серьезностью. Если не предполагается будущую бетономешалку использовать для большого строительства, вполне подойдет деревянный остов. Для его изготовления понадобится брус от 10х10 и до 15х15 см.

Очень важно сделать прочным все соединения деталей рамы. Предпочтение следует отдать соединению в «шип» и вполдерева, с использованием саморезов и с промазкой всех стыков клеем. Такая конструкция будет способна выдержать нагрузки достаточное время.

Металлическая конструкция остова будет уместна для длительного и регулярного использования. Для изготовления такой рамы нужен швеллер или уголок размером 45х45 мм. Раму можно собрать при помощи сварки или воспользоваться болтами с гайками и заклепками.

Чертеж рамы показан на изображении №2:

Чертеж рамы бетономешалки: 1-передние подкосы; 2-лицевой угол; 3-переднее кольцо-подшипник; 4-заднее кольцо-подшипник; 5-задний подкос; 6-ось колец; 7-пята; 8-ручка водила.

• передние подкосы;
• лицевой угол;
• переднее кольцо-подшипник;
• заднее кольцо-подшипник;
• задний подкос;
• ось колец;
• пята;
• ручка водила.

В любом случае на раме будет необходимо предусмотреть места для двигателя и органов его управления или механического привода, а для предотвращения опрокидывания при выгрузке (если раствор выгружается наклоном устройства) также понадобится противовес.

Двигатель

Чертеж двигателя для бетономешалки.

При самодельном конструировании часто используются электродвигатели от советских старых стиральных машин. Эти моторы обеспечивают крутящий момент, необходимый бетономешалке, и долгое время способны работать, не перегреваясь. Для того чтобы обеспечить машине необходимую скорость вращения цементной емкости, применяются редукторы с разными схемами, но простейший вариант – это ремень и шкивы. Подойдет любой двигатель на одной фазе не более 40 оборотов в минуту.

Также удачное совмещение получают бочка и бензиновый мотор от мотоцикла и мопеда. Такой вариант мобильной работы не зависит от того, есть электроснабжение на участке строительства или нет.

Бетоносмеситель из бочки

Данный вариант приводится в действие при помощи физической силы, руками. И в этом случае не будут нужны бензин и электричество. Для такого устройства не понадобится даже чертеж, оно элементарно и в изготовлении, и в использовании.

Для подобной бетономешалки нужна бочка 200 л с дном и крышкой. Если таковых нет, то их придется приварить перед ее применением. На крышке и к дну крепятся фланцы с подшипниками, а сбоку цилиндра вырезается люк. Его крепят на прежнее место при помощи шарниров и делают любой прочный запор.

Сквозь цилиндр проделывается вал, к нему приваривается подходящая ручка и стойки под углом 30 градусов, которые позже закапываются в землю для устойчивости. Но для удобства высыпания готовой смеси нужно делать расстояние между мешалкой и землей под необходимую тару. К примеру, деревянная тара продается тут.
Элементарная бетономешалка готова, осталось только засыпать в нее необходимые ингредиенты и сделать несколько оборотов готовой емкости при помощи рук.

Бетономешалка своими руками: особенности изготовления, чертеж бетоносмесителя

Для выполнения строительных мероприятий и благоустройства территории применяются цементные и бетонные растворы. Процесс ручного приготовления смесей трудоемкий и продолжительный. Он не гарантирует однородность рабочей смеси. А приобретать для разового замеса дорогой бетоносмеситель нецелесообразно. Выход из сложившейся ситуации – бетономешалка своими руками. Она позволит при минимальных расходах самостоятельно подготовить раствор с однородной консистенцией.

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

• металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
• рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
• резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
• разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
• приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

• гравитационные. Отличительная черта данных механизмов – наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
• принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.

По продолжительности работы мешалки делятся на следующие разновидности:

• периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
• постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

Самодельная бетономешалка своими руками – популярные конструкции

Планируя самостоятельное изготовление, целесообразно ознакомиться с проверенными на практике конструкциями. Возможны различные схемы устройств, из которых наиболее популярны следующие агрегаты:

• механическая машина-бетономешалка. Она представляет собой разрезанную вдоль продольной оси бочку, шарнирно закрепленную на металлической раме. Внутри емкости расположен подвижный вал с лопастями. Передача крутящего момента от электродвигателя осуществляется через клиноременную передачу и редуктор. Выгрузка подготовленного раствора осуществляется путем наклона бадьи. Достоинство этого растворосмесителя – сокращенная продолжительность замеса. Недостаток агрегата – разбрызгивание раствора при повышенной скорости вращения;
• бетономешалка из бочки, оснащенная активатором. По компоновочному решению этот вариант растворосмесителя похож на ранее описанный. Главное отличие – применение целой бочки, в которой выполнен герметичный люк для загрузки ингредиентов и выгрузки раствора. Передача крутящего момента может осуществляться как вручную, так и с помощью электропривода. В данном варианте вращается емкость, внутри которой закреплены продольные гребенки. Качество замеса определяется количеством оборотов, а не продолжительностью перемешивания. Несмотря на сложность конструкции, такие механизмы изготавливаются серийно;
• бетономешалка самодельная с миксером. Планируя сделать своими руками бетономешалку, стоит обратить внимание на этот вариант. Несмотря на сложность конструкции такого растворосмесителя, над ним стоит потрудиться. Устройство обеспечивает повышенную однородность перемешивания бетонной смеси за счет дополнительной степени свободы. Емкость с активатором закреплена на металлической раме и может вращаться относительно продольной оси. Рама в сборе с резервуаром имеет дополнительную степень свободы за счет шарнирного крепления на несущей станине агрегата. Важно обеспечить герметичность резервуара и удобство выгрузки;
• бытовые бетономешалки вибрационного типа. Для создания растворосмесителя с вибрационным принципом действия потребуется перфоратор повышенной мощности, в патроне которого закреплен металлический вал. Перфоратор следует жестко зафиксировать на станине, обеспечив соосное расположение вала с центром емкости. С противоположной стороны вала следует жестко закрепить автомобильный диск, диаметр которого меньше внутреннего размера бочки. Затем вертикально установленная бочка заполняется ингредиентами. Компоненты цементно-бетонной смеси под вибрационным воздействием равномерно перемешиваются. Решая, как сделать бетономешалку своими руками из автомобильного диска, воспользуйтесь этим вариантом.

Для самостоятельного изготовления бетономешалки подойдет любой вариант конструкции.

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

• экономия денежных средств по сравнению с приобретением готового агрегата;
• повышенное качество подготавливаемой цементно-бетонной смеси;
• сокращенная продолжительность смешивания ингредиентов бетонного раствора;
• удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
• возможность изготовления смесительного устройства с ручным приводом;
• широкий выбор материалов и емкостей для самостоятельного изготовления.

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

• сложность изготовления в бытовых условиях без профессиональной подготовки;
• необходимость подгонки узлов и элементов для обеспечения безотказной работы;
• разбрызгивания цементного раствора при повышенной частоте перемешивания.

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Как сделать бетономешалку из бочки своими руками

Размышляя, как сделать бетономешалку своими руками, чертежи или эскизы подготовьте заранее. Можно для изготовления заэскизировать натурный образец, который положительно зарекомендовал себя в условиях эксплуатации. Рассмотрим особенности самостоятельного изготовления различных вариантов.

Как сделать бетономешалку ручной конструкции и с электроприводом

Ручной вариант растворосмесителя – самый простой. Он лучше всего подойдет для приготовления небольших объемов смеси и более дешевый, чем электрические модели. Процесс перемешивания осуществляется путем заполнения резервуара компонентами с последующей передачей крутящего момента путем поворота рукоятки.

Конструкция ручного устройства представляет собой металлическую раму, на которой в шарнирных опорах закреплен поворотный вал с емкостью для перемешивания. С одной из сторон приводного вала закреплена рукоятка.

Алгоритм сборки предусматривает выполнение следующих операций:

• Сварку металлоконструкции. Она состоит из двух треугольных боковин, соединенных перемычками. В верхней части расположены втулки крепления поворотного вала.
• Подготовку смесительного резервуара. В качестве емкости можно использовать бочку, молочный бидон или корпус стиралки. Внутри необходимо закрепить лопасти.
• Установку емкости на поворотном валу. Важно обеспечить жесткое соединение и герметизировать зазоры на участках крепления вала.
• Фиксацию рукоятки для смешивания и контроль герметичности смесителя. Для испытаний необходимо заполнить емкость водой и убедиться в отсутствии течи.

Соблюдая указанную последовательность операций, легко может быть изготовлена бетономешалка своими руками. Чертежи или эскизы можно подкорректировать, предусмотрев возможность использования молочного бидона или другой емкости.

Если с противоположной от рукоятки стороны вала закрепить шкив клиноременной передачи или звездочку цепного привода, то можно обеспечить передачу крутящего момента от редуктора, соединенного с электродвигателем. Бетономешалка своими руками из бочки, приводимая в движение от электромотора, обеспечит повышенную эффективность смешивания.

Самодельная бетономешалка с двигателем от стиральной машины

Используя мотор мощностью 0,18 кВт с частотой вращения 1500 об./мин., можно собрать электропривод растворосмесителя. Для передачи крутящего момента используется стартерная шестерня и маховик от легкового автомобиля.

Передвижная бетономешалка из стиральной машины своими руками изготавливается в указанном порядке:

• Сварите раму с осями для шестеренчатой передачи.
• Закрепите колеса.
• Установите на осях шестерни привода.
• Прикрепите двигатель со шкивом.
• Соберите ременную передачу.
• Закрепите бочку на торце маховика.

Остается подключить электропитание и проверить, как работает самодельная бетономешалка из стиральной машины.

Заключение

Руководствуясь приведенными рекомендациями несложно изготовить бетоносмеситель своими руками. До начала самостоятельного изготовления важно определиться с конструкцией устройства. Разбираясь, как сделать бетономешалку своими руками, чертежи подготовьте в первую очередь. Они помогут не допустить ошибок.

Самодельная бетономешалка: изготовление своими руками

Бетономешалка самодельная: пошаговое изготовление.

Из этой статьи Вы узнаете как изготовить гравитационную бетономешалку своими руками.

Материалы:

• Листовой металл толщиной 2,5 — 3 мм для стенок и 5 мм для дна ёмкости.
• Маховик от двигателя авто.
• Ступица и бендикс стартера – для механизма вращения груши.
• Подшипники.
• Трубы квадратного сечения и разного диаметра – для основания, посадочного места и поворотного колеса.

Первым делом нужно определиться с объёмом груши, примерные размеры указаны на рисунке.

Расчерчиваем сначала на бумаге, затем на металле и вырезаем заготовки для будущей груши.

Затем свариваем части груши, сначала совмещаем центральную и нижнюю части. Для этого края центрального обода надрезаются и загибаются вовнутрь – для ограничения выхода нижней части.

Через верх в центральный обод вставляется нижняя деталь и с помощью простукивания кувалдой продавливается до упора вниз. Когда края выровнены, их можно сваривать.

К нижней ее части, вырезанной из 5-миллиметровой стали, крепится механизм вращения. Желательно делать его съемным – транспортировать разборную бетономешалку проще.

Верхняя часть груши опускается в центральную, края центрального обода также подрезаются и загибаются вовнутрь. Изнутри груши привариваются лопасти, способствующие перемешиванию смеси. Чтобы раствор не скапливался в швах, лопасти крепятся на небольшом расстоянии от стенок.

Станину желательно сделать тяжелой, конечно перемещать ее будет сложно, но вибрация будет меньше.

Механизм опрокидывания нужно делать на маховике с шестеренкой – так опрокинуть полную емкость получится даже одному. Можно сварить шестигранное колесо или приладить любое другое.

Устанавливается двигатель, для бетономешалки объемом 200 л понадобится двигатель мощностью от 1 кВт. Нужно изготовить редуктор, который и будет передавать крутящий момент от двигателя на грушу. Шкивы на валу и двигателе нужно рассчитать таким образом, чтобы груша совершала около 25 оборотов в минуту.
