Как измерить рабочий цикл с помощью цифрового мультиметра

Как измерить рабочий цикл с помощью цифрового мультиметра

Рассмотрим настройку цифрового мультиметра на примере Мультиметра Fluke 88V/A.

1.Настройте цифровой мультиметр на измерение частоты. Шаги могут варьироваться в зависимости от прибора. Обычно циферблат прибора переводится в положение постоянного напряжения и нажимается кнопка Гц. Мультиметр готов к измерению рабочего цикла, когда в правой части дисплея мультиметра появляется знак процента (%).

2.. Сначала вставьте черный тестовый провод в гнездо COM.

Шаги для измерения рабочего цикла с помощью цифрового мультиметра

3. Затем вставьте красный провод в гнездо V Ω. По окончании извлеките провода в обратном порядке: сначала красный, затем черный.

4. Подключите тестовые провода к проверяемой цепи.

5. Считайте результаты измерений на дисплее. Положительный символ (+) обозначает ПОЛОЖИТЕЛЬНОЕ время измерения процентного напряжения. Отрицательный символ (-) означает отрицательное измерение временного процентного напряжения.

Примечание: Положительное показание обычно указывает на время включения цепи, а отрицательное – на время выключения. В некоторых случаях отрицательная часть сигнала может создать сигнал ВКЛ.

6. Нажмите кнопку звукового сигнала для переключения между измерением процентного напряжения в ПОЛОЖИТЕЛЬНОЕ и ОТРИЦАТЕЛЬНОЕ время. Примечание: Используемая кнопка зависит от модели цифрового мультиметра. Обратитесь к руководству пользователя вашей модели для получения конкретных инструкций.

Основы рабочего цикла

Рабочий цикл – это отношение времени, в течение которого нагрузка или цепь включена, к времени, в течение которого нагрузка или цепь выключена. Нагрузка, которая включается и выключается несколько раз в секунду, имеет рабочий цикл.

Зачем это нужно на практике?

Многие нагрузки быстро включаются и выключаются с помощью быстродействующего электронного переключателя для точного управления выходной мощностью нагрузки. Яркость лампы, мощность нагревательного элемента и магнитная сила катушки могут контролироваться рабочим циклом.

Рабочий цикл измеряется в процентах от времени включения.

Пример: Рабочий цикл 60% – это сигнал, который включен 60% времени и выключен 40% времени.

Альтернативным способом измерения рабочего цикла является время задержки, измеряемое в градусах, а не в процентах.

При измерении рабочего цикла цифровой мультиметр показывает количество времени, в течение которого входной сигнал находится выше или ниже фиксированного уровня запуска – фиксированного уровня, при котором счетчик мультиметра включается для регистрации частоты. Наклон – это фронт волны, на котором выбирается уровень срабатывания.

Процент времени над уровнем срабатывания отображается, если выбран положительный наклон уровня срабатывания. И наоборот, процент времени ниже этого уровня отображается, если выбран отрицательный наклон. Выбранный наклон отображается на дисплее символом положительного (+) или отрицательного (-) значения. Большинство мультиметров по умолчанию отображают положительный наклон срабатывания; отрицательный наклон обычно выбирается нажатием дополнительной кнопки. Более подробную информацию см. в руководстве пользователя мультиметра.

Какой цифровой мультиметр выбрать, бытовые и профессиональные мультиметры

Мультиметр — прибор для определения различных электрических параметров. Он поможет обнаружить обрыв провода, убедиться в том, что в аккумуляторе есть напряжение. Нужен для проверки целостности лампы, ТЭНа, других компонентов. Он полезен профессиональным электрикам, домашним мастерам.

Рассказываем, какой мультиметр лучше выбрать, даем несколько советов по его эксплуатации.

Содержание

• Разновидности мультиметров
• Чем мультиметр отличается от тестера?
• Область применения мультиметров
• Выбираем лучший мультиметр: какие функции в нем должны быть?
• Что нужно знать до покупки
• Обзор популярных моделей

Разновидности мультиметров

1.

Аналоговые

Простые устройства с измерительной шкалой и стрелкой. Стоят недорого, подходят тогда, когда нет высоких требований к погрешности данных. Постепенно замещаются цифровыми. Приборы состоят из катушки с вращающейся рамкой, стрелки, пружины. Проходя по виткам катушки, ток генерирует в ней магнитное поле.

Особенности:

• необходимость в обнулении показателей перед новыми исследованиями;
• отсутствие автоматического определения полярности напряжения;
• высокая погрешность из-за низкого входного сопротивления;
• чувствительность к вибрациям, ударным нагрузкам, повреждениям.

2. Цифровые

Цифровые мультиметры снабжены дисплеем, который заменяет стрелку, измерительную шкалу. Аналоговый сигнал обрабатывается, преобразуется в двоичный код. Результат исследования отображается на экране.

Это гораздо удобнее, чем отслеживать положение стрелки вручную. Цифровой мультиметр имеет минимальную погрешность. Он полезен и новичку, и профессиональному мастеру.

Особенности:

• высокая точность показаний;
• дополнительные функции;
• устойчивость к ударным нагрузкам, механическим повреждениям;
• возможность сохранения результатов исследования в память устройства — это удобно при отслеживании изменений на одном участке цепи или при сравнении показаний на нескольких участках;
• независимость показаний от уровня заряда аккумулятора;
• возможность ручного или автоматического диапазонов данных.

Аналоговые мультиметры становятся редкостью, но все же до сих пор их используют многие профи. Они полезны там, где нужно определить тренд измерения при невысоких требованиях к точности фактических данных.

Аналоговые модели более чувствительны к изменениям в цепи. Если цифровые сначала делают выборку величин, а потом отображают значения, то стрелочные непрерывно считывают тестовые показания. Поэтому, «аналог» замечает небольшие изменения, отслеживает их, а «цифра» может пропустить. Это важно, например, при проверке конденсаторов или катушек индуктивности.

По назначению мультиметры делятся на следующие типы:

1. Бытовые

Бюджетные устройства с минимальным набором функций. Приборы подходят для определения заряда аккумулятора, проверки напряжения в сети, исправности лампочки. Любительские мультиметры оснащены режимом прозвонки, который позволяет быстро обнаружить поврежденные жилы электрических кабелей.

2. Профессиональные

Нужны для диагностики, ремонта сложного электрического оборудования. У них много функций, высокая точность показаний. Такие модели рассчитаны на долгий срок службы при интенсивном использовании.

Помимо стандартных операций мультиметр может выполнять измерения индуктивности катушек, емкости конденсаторов, частоты в пределах 10 МГц, температуры. Профустройства надежные, имеют более широкие пределы измерений, высокую точность. Они более долговечные, но дороже любительских приборов.

Чем мультиметр отличается от тестера?

Начинающие мастера часто путают тестер/мультиметр, считая их идентичными приборами. Тестер — это простое устройство, которое предназначено исключительно для измерения напряжения, обнаружения разрывов в сети. Мультиметр более функционален. Из-за этого стоит дороже.

Область применения мультиметров

Главная функция мультиметра — измерение параметров электрических сетей. Приборы нужны в следующих сферах:

• Область контроля электрического оборудования, систем автоматизации технологических процессов.
• Строительная сфера. Профессиональный мультиметр необходим для измерения уровня освещенности, влажности в жилых, коммерческих, промышленных помещениях.
• Быт.
• Ремонт электротехники.

Выбираем лучший мультиметр: какие функции в нем должны быть?

• Проверка переменного/постоянного напряжения. Постоянное напряжение необходимо знать для проверки заряда аккумуляторов, батареек. Переменное можно измерять путем проверки скачков в сети.
• Определение постоянного/переменного тока. Измерение этих параметров дома производится не так часто, поэтому нет смысла покупать отдельный прибор. Если вам нужно часто измерять показатель без отключения напряжения, для этой цели лучше приобрести специальные клещи, измеряющие ток.
• Прозвонка проводов. Это одна из самых полезных функций для поиска повреждения в проводе. Она дает возможность определить, какая конкретно жила повреждена, где нужно совершить ремонтные работы. Прозвонка может выглядеть как изменение показаний в приборе, световой или звуковой индикатор. Удобнее всего использовать прибор с последним вариантом реализации такой функции, так как он не требует постоянного взаимодействия с дисплеем.
• Измерение температурного режима. Дома проще всего измерять температуру на контактах. Соединение греется, если показатель высокий, а это значит, что проводники имеют слабый контакт.
• Измерение сопротивления. Для точного качественного измерения сопротивления лучше приобрести отдельный омметр. Однако мультиметр может помочь вам измерить сопротивление в электросети или на плате телефонного аппарата.
• Подсветка экрана. Функция будет полезна во время работы в плохо освещенных помещениях или в темное время.
• Функция Hold. Она предназначена для фиксации показателей на экране. Если во время работы дисплей не попадает в поле зрения специалиста, то можно нажать кнопку Hold, чтобы зафиксировать измерения, а с показателями прибора ознакомиться позже.
• Функция «REL». Нужна для относительных измерений. Прибор принимает за «0» опорное значение, ведет измерения по отношению к нему. Такая опция полезна для оценки малых значений сопротивления/емкости, например, для минимизации воздействия на результаты измерений собственного сопротивления щупов.

Помимо основных функций устройства рекомендуем обращать внимание на дополнительные. Среди них:

• Проверка транзистора. Некоторые модели мультиметров оснащены специальным резисторным разъемом для проверки устройства. Данная функция будет полезна специалистам, которые постоянно работают с электронными приборами или интересуются электроникой.
• Бесконтактное обнаружение провода. Функция предназначена для быстрого обнаружения провода под напряжением, который находится под толстым слоем штукатурки. Она позволяет определить места, где можно работать перфоратором, не боясь задеть инженерные коммуникации.
• Замер индуктивности. Замер производится на основе анализа прохода тока через катушку и определения сопротивления этому действию.
• Проверка диодов. Функция позволяет определить наименьший уровень напряжения, при котором диод будет пропускать электрический ток.
• Измерение емкости конденсаторов. Измерение выполняется при помощи прохода через конденсатор переменного тока. Функция будет полезной в том случае, если вы не знаете емкость устройства (например, оно не промаркировано).

Что нужно знать до покупки

1. Уровень безопасной эксплуатации прибора

Мультиметр должен выдерживать максимальные нагрузки сетей, для работы с которыми его приобретают.

Это позволит обеспечить безопасность мастера и избежать экономических убытков. Уровень безопасности устройства присуждается ему в соответствии с международными стандартами. Он указывается на упаковке мультиметра. По данной характеристике приборы делятся на четыре категории:

• I. Устройство подходит для проведения тестирований низковольтных электронных приборов.
• II. Мультиметр может использоваться для проведения измерений внутри дома, однако только до распределительных устройств.
• III. Мультиметр данной категории подходит для измерения параметров междуэтажных и распределительных сетей.
• IV. Устройство можно применять для проведения тестирований наружных электрических сетей.

Если вы покупаете мультиметр для эксплуатации дома, то лучше выбирать модели категорий I и III.

2. Требования к щупам

Щупы – это детали, которые напрямую взаимодействуют с проводником под нагрузкой и руками владельца. На рукоятях нанесена информация о категории безопасности и допустимой нагрузке.

3. Стоимость

Базовые замеры в доме можно провести при помощи бюджетных любительских мультиметров. Для профессиональных целей лучше выбирать цифровые модели с дополнительными функциями. Они стоят дороже, но с ними легче и надежнее работать, минимизируя погрешность. Цена определяется:

• классом точности;
• поддержкой опции фиксации результатов;
• встроенной памятью для сохранения данных измерений;
• возможностью исследования параметров индуктивности, частоты, температуры.

Мультиметры среднего ценового диапазона достаточно точны, надежны. Они имеют длительный срок эксплуатации, подойдут широкому числу покупателей.

4. Погрешность измерений

Для каждого параметра есть своя погрешность, которая указывается в паспорте устройства. В среднем этот показатель у мультиметров варьируется от 0,025 до 5%.

5. Производитель

IEK

Российский бренд производит мощные надежные устройства, которые, по заявлению компании, могут прослужить до 10 лет. Приборы оснащаются двухуровневой системой защиты корпуса от повреждений и перепадов напряжения.

Преимущества:

• надежность;
• высокая точность измерений;
• стабильность работы;
•  режим автономии.

TDM

Производитель изготавливает свою продукцию из ударопрочного пластика, не поддерживающего горение. В ассортименте TDM представлены различные серии мультиметров:

• М-810 — самые компактные бюджетные модели в линейках производителя.
• М-7300 — приборы с функцией тестирования сетевого кабеля.
• М-9300 — устройства с повышенной степенью защиты IP67 и автоматическим определением диапазона измерения.

Компания также занимается изготовлением токоизмерительных клещей.

6. Частота обновления экрана

Частота обновления дисплея показывает, сколько раз за секунду будет обновляться измеренное значение. Высокая частота (от 10 подойдет для определения сигнала с кратковременными падениями или всплесками.

7. Размер, дизайн, исполнение и расположение кнопок, материал корпуса

Все эти характеристики имеют значение, особенно если вы планируете часто пользоваться прибором. Они определяют эргономику.

Обзор популярных моделей

«МастерЭлектрик» М-832 TDM

Цифровой прибор подходит для оценки постоянного/переменного напряжения, тока; сопротивления и целостности цепей; проверки диодов. С его помощью можно измерять температуру окружающей среды или поверхности материалов. Конструкция клещей позволяет определять переменный ток без прямого контакта с токоведущими частями.

Корпус выполнен прочного пластика, не поддерживающего горение. Поставляется в комплекте со щупами, батарейкой, сумкой-чехлом. Модель защищена от перегрузок по току с помощью предохранителя 250мА/250В. Производитель предусмотрел функцию Hold.

Иэк Universal M830B

Данная модель относится к комбинированным электроизмерительным приборам. Это означает, что при помощи одного устройства можно выполнять разные задачи. В базовом наборе объединены функции вольтметра, амперметра и омметра. Производство регламентировано требованиями ГОСТ 12.2.091–2012 в отношении безопасности приборов, а также ГОСТ Р МЭК 61326-1-2014, ГОСТ Р 51522.2.2 по электромагнитной совместимости.

Устройство заключено в прочный корпус черного цвета. На лицевой стороне нанесены обозначения контрастной белой красной. У них хорошая читаемость. Модель нетяжелая, среднего размера.

«МастерЭлектрик» DT9208A TDM

Устройство используется для определения постоянного/переменного тока, сопротивления цепей, проверки диодов, проверки целостности цепей и так далее. Его особенность — пыле- и ударопрочный корпус. Класс зашиты — IP20. Частота обновления показаний составляет два-три раза за секунду. Данная модель может замерять сопротивление изоляции при подключении дополнительного модуля DT261. За счет особой конструкции клещей определять значение переменного тока можно, не прикасаясь к токоведущим элементам.

В комплекте поставки есть батарейка и щупы — прибор готов к использованию. Для удобного хранения и переноски предусмотрен защитный чехол.

Иэк Professional MY62

Цифровая модель с ярким дизайном — корпус выполнен из негорючего пластика в контрастной черно-желтой расцветке. Вы можете вручную выбрать диапазон измерений. Минимальная чувствительность для напряжения составляет — 0,1 мВ; для переменного тока — 10 А, для постоянного тока — 1 А.

Устройство относится ко второй категории безопасности цепи. Сбор показаний проводится по методу АЦП двойного интегрирования. Модель совмещает в себе функции омметра, вольтметра и амперметра. Подходит для бытового и промышленного использования.

Pro connect Рс-7

Ваттметр в белом пластиковом корпусе. Легкий, ударопрочный, компактный. На лицевой панели предусмотрены эргономичный кнопки. Управление интуитивно понятное. Прибор выполняет функции счетчика потребляемой энергии, помогает контролировать потребление энергии бытовой техникой. Вся рабочая информация выводится на небольшой дисплей, расположенный в верхней части прибора.

«МастерЭлектрик» М266C TDM

Токоизмерительные клещи подходят для определения значений переменного/постоянного напряжения, переменного тока. Их размер в раскрытом состоянии — 50 мм. Клещи выполнены из негорючего нетоксичного пластика, приятного на ощупь, прочного.

Устройство поддерживает команду Hold, которая записывает показания.

Иэк Expert 266C

Клещи определяют силу тока бесконтактным способом без прерывания подачи электроэнергии. Они дают показания высокой точности. В щупы вмонтированы ферритовые сердечники, которые полностью изолируются от оголенных проводов при измерении силы тока. Ферриты создают колебательный контур при прохождении по проводнику тока. Возникает магнитная индукция, по которой определяют силу тока — это прямо пропорциональные величины.

Корпус прибора сделан из нетоксичного пластика, который не подвержен горению. Выполнена двойня изоляция корпуса, соответствующая второму классу безопасности. Диапазон рабочих температур — от 0 до +40 градусов Цельсия.

Узнать, какую фирму лучше выбрать, какие функции есть у разных моделей мультиметров можно у профессиональных консультантов компании «Добрострой».

Что такое цифровой мультиметр?

Что такое цифровой мультиметр? Основная информация и объяснение того, чем цифровые мультиметры отличаются от аналоговых тестеров

Обзор

Измерительные приборы необходимы для проверки состояния электронных устройств. Цифровые мультиметры рекомендуются, когда вам нужно проверить состояние электронного устройства, потому что такая информация не видна. На этой странице даны ответы на вопросы о цифровых мультиметрах, которые вам может быть стыдно задавать (например, что такое цифровые мультиметры и чем они отличаются от аналоговых тестеров), предлагается вводная информация о доступных типах и объясняется, как выбрать подходящую модель. для тебя.

Цифровой мультиметр, которым легко пользоваться даже новичкам.

Цифровые мультиметры — это измерительные приборы, которые могут измерять такие величины, как напряжение, ток и сопротивление. Измеряемые значения отображаются на цифровом дисплее, что позволяет легко и быстро их считывать даже новичкам.
Некоторые цифровые мультиметры выбирают диапазон измерения автоматически, избавляя от необходимости выбирать его вручную. Следовательно, эти инструменты сравнительно просты в использовании даже для новичков. Естественно, аналоговые тестеры также имеют преимущества, например, с точки зрения простоты считывания изменений измеренного значения во время измерения и интуитивной простоты, с которой можно увидеть иглу в местах, где цифровое показание может быть трудно увидеть.
Поскольку как цифровые мультиметры, так и аналоговые тестеры имеют свои преимущества, вы можете выбрать прибор, который лучше всего подходит для вашего приложения, уточнив, что вы хотите измерить.

Высокоточные цифровые мультиметры

Цифровые мультиметры часто характеризуют как высокоточные, однако точность самих результатов измерений существенно не отличается от аналоговых тестеров. Однако в этом контексте «высокая точность» относится к способности приборов работать с более высоким разрешением, поскольку их цифровые дисплеи могут отображать больше цифр. Поскольку аналоговые тестеры показывают значения с помощью иглы, существует вероятность того, что человек, использующий прибор, сделает ошибку при считывании значения. Такие ошибки известны как ошибки чтения.
Преимущество цифровых мультиметров в том, что они менее подвержены ошибкам считывания, поскольку в них используется цифровой дисплей. Многие пользователи считают, что легко читаемый цифровой дисплей предпочтительнее, так как человеческая ошибка может произойти, независимо от того, насколько тщательно.

В отличие от аналоговых тестеров, измеренные значения с цифровых мультиметров можно считывать напрямую, без необходимости интерпретировать мелкие деления, а показания приборов легко считываются в темных местах. Таким образом, цифровые мультиметры отличаются простотой считывания их значений*. Некоторые цифровые мультиметры могут отправлять данные на компьютер, что еще больше снижает вероятность ошибки.

• *При измерении явления, характеризующегося высоким уровнем изменчивости, значение минимальной цифры на цифровых приборах может быстро меняться, что затрудняет чтение результата. В таких ситуациях может быть проще прочитать результат как среднее значение на аналоговом тестере, поскольку стрелка не способна механически отслеживать колебания.

Типы цифровых мультиметров

Цифровые мультиметры можно разделить на два основных типа.

Ручной тип

Настольный тип

Портативные модели имеют компактную конструкцию, поэтому их можно держать во время использования. Поскольку их легко носить с собой, их можно использовать в самых разных областях, от лабораторий до работы на месте. То, что они компактны, не означает, что им не хватает функциональности. Доступны модели высокого класса, поэтому вы можете выбрать прибор, который подходит для вашего приложения. Портативные модели доступны в различных форм-факторах, включая компактные, в форме карты и в форме ручки.
Напротив, настольные модели предназначены для размещения на горизонтальной поверхности во время использования. Они часто встраиваются в рабочие места, системы и производственные линии, и многие из них имеют большое количество отображаемых цифр. Существует тенденция к высокой добавленной стоимости в виде возможностей, предоставляемых прибором отдельно или в сочетании с компьютером, включая передачу данных, усреднение и расширенные вычисления.
При выборе цифрового мультиметра полезно задаться вопросом, должна ли выбранная вами модель быть портативной или необходимые вам возможности доступны только в настольных моделях.

Как выбрать цифровой мультиметр

Многие покупатели, впервые покупающие мультиметр, могут испугаться широкого спектра функций, предлагаемых цифровыми мультиметрами. Как можно выбрать лучший инструмент для данного приложения? Первый шаг — определить, обладает ли модель-кандидат необходимой функциональностью, и проверить такие характеристики, как диапазон и разрешение. Если вы планируете использовать инструмент на открытом воздухе, например, на рабочем месте, рекомендуется выбрать модель, рассчитанную на такое использование.

Если вам нужно часто брать инструмент с собой, большую модель, вероятно, будет сложно использовать. Компактные продукты включают в себя широкий спектр вариантов, от простых моделей в форме карты до функциональных портативных устройств, поэтому тщательное рассмотрение среды, в которой вы будете использовать инструмент, — это хороший способ обрести душевное спокойствие. Также важно выбрать цифровой мультиметр с правильным уровнем точности для приложения.

Преимущество многофункциональных цифровых мультиметров заключается в том, что их можно использовать в различных ситуациях. Конечно, если вы в основном будете использовать инструмент в условиях, не требующих большой точности, нет необходимости выбирать дорогую модель. Постарайтесь выбрать модель с той точностью и функциональностью, которая вам нужна.
Наконец, также важно выбрать цифровой мультиметр, который обеспечит безопасность на рабочем месте.

Выбор цифрового мультиметра, который подходит именно вам

Цифровые мультиметры отображают значения в легко читаемом формате, и наблюдается тенденция к созданию многофункциональных моделей с высокой точностью и разрешением. Поскольку доступно так много типов, покупатели нередко путаются в том, какая модель лучше всего соответствует их потребностям. При выборе цифрового мультиметра первым делом нужно спросить, какие функции вы хотите использовать.
Затем примите во внимание такие факторы, как безопасность и условия эксплуатации, и вы сможете выбрать цифровой мультиметр, который наилучшим образом соответствует вашим потребностям.

Как использовать

Связанные продукты

• HISTESTER CARD 3244-60
• Цифровой мультиметр DT4282
• Зажима AC/DC HITESTER 3287
• Precision DC VOLTMETER DM7275
• PRECION a Цифровой мультиметр Как пользоваться цифровым мультиметром. Обзор преимуществ и недостатков

• Как измерить напряжение Как измеряется напряжение? Напряжение легко измерить с помощью тестера.

• Как измерить ток Зачем нужно измерять ток? Причины, методы и меры предосторожности

• Как измерить частоту Как измеряется частота? Приборы для измерения частоты и меры предосторожности в отношении методов измерения

Как мультиметр измеряет напряжение?

В большинстве цифровых мультиметров используется интегрирующий аналого-цифровой преобразователь с двойным наклоном , например, классический Intersil ICL7106. Существует множество других современных вариаций этого чипа, но, поскольку он был одним из первых, для него доступны обширные примечания по применению. (Я не знаю, какой чип используется в Fluke 88, это определенно что-то более новое, чем ICL7106, но я просто упомяну ICL7106, так как это в значительной степени архетип для всех цифровых мультиметров с двойным наклоном.) Вот краткий обзор его принципы работы:

Конденсатор быстро заряжается до входного напряжения, затем этот конденсатор разряжается с контролируемой скоростью, в то время как таймер подсчитывает, сколько времени потребуется, чтобы напряжение вернулось к нулю.

Форма сигнала интегратора ICL7106 из таблицы данных Intersil Renesas ICL7106

Отсчет таймера «фазы деинтеграции» определяет фактическое число, отображаемое на показаниях цифрового мультиметра. Цифровой мультиметр «3 1/2 разряда» считает до 1999, а цифровой мультиметр «4 1/2 разряда» считает до 19 999. Ваш Fluke 88 — это счетчик на 6000 отсчетов в режиме 4/сек, а 19999 отсчетов в режиме высокого разрешения.

Интегрирующий конденсатор должен иметь низкое диэлектрическое поглощение, поэтому обычно это майлар/слюда/поли, а не керамический или электролитический. Важно, чтобы весь заряд, накопленный в конденсаторе в течение интервала выборки, учитывался во время фазы деинтеграции, иначе цифровой мультиметр не будет точным.

Количество дисплеев напрямую управляется ICL7106, который содержит драйвер специально для триплексного жидкокристаллического дисплея (ЖКД). Существуют и другие варианты этой микросхемы для управления светодиодом или для передачи данных непосредственно в микроконтроллер.

Откуда он знает сколько вольт?

Цифровой мультиметр содержит опорное напряжение. Это может быть как простой диод Зенера (для дешевого портативного 3,5-разрядного измерителя), так и сложный, например, микросхема опорного напряжения, управляемая печью. Это одно из ограничений производительности прибора, обязательно ознакомьтесь с руководством пользователя. Там будет таблица, описывающая, насколько точен счетчик на самом деле. Например, +/- (0,1% + 1) означает ошибку усиления до 0,1% от фактического значения, плюс может быть отклонен на один счет, и это все плюс-минус. Таким образом, если измеритель правильно откалиброван и показывает 12,34 В, то реальное входное напряжение находится где-то в диапазоне от 12,31766 В до 12,36234 В.

Таблицу технических характеристик Fluke 88 см. на стр. 68

ICL7106 имеет функцию автоматической установки нуля по фазе, которая пытается устранить ошибки смещения, но погрешность коэффициента усиления зависит от характеристик источника опорного напряжения. Это один из тестов производительности, который может быть проверен в профессиональной калибровочной мастерской.

Как он измеряет напряжение, отличное от диапазона 2 В?

Сам ICL7106 должен измерять сигнал в диапазоне от 0,001 В до 2 В, поэтому для измерения более высоких или более низких напряжений используются дополнительные схемы для масштабирования внешнего входного сигнала. Эта схема выбора диапазона может быть механическим поворотным переключателем или блоком реле. Выбор диапазона также регулирует, где отображается десятичная точка, а также может определять отображаемые единицы измерения.

Измерение сигнала 20 В можно выполнить с помощью резистивного делителя 10:1, 12,34 В будет разделено до 1,234 В, что будет отображаться как 1234 отсчета. Десятичная точка будет помещена в разряд сотен «12,34 В».

Измерение 200 В можно выполнить с помощью делителя 100:1, 123,4 В будет разделено до 1,234 В, что будет отображаться как 1234 отсчета. Десятичная точка будет помещена в разряде десятков «123,4 В».

Для измерения сигнала 0,2 В требуется усилитель. 123,4 мВ будут усилены на 10 В/В до 1,234 В, что будет отображаться как 1234 отсчета. Десятичная точка будет помещена в разряде десятков тысяч “.1234V” или в разряде десятков как “123,4mV”, в зависимости от того, какие единицы измерения используются.

Как он измеряет ток?

Если при измерении неизвестного тока используется внутренний шунтирующий резистор известного значения, то цифровой мультиметр отображает напряжение на шунте. Таким образом, если внутренний шунтирующий резистор равен 10 Ом, а неизвестный ток равен 12,34 мА, то напряжение равно 123,4 мВ или 0,1234 В. Это будет отображаться на дисплее как 1234 счета, поэтому десятичная точка будет помещена в разряд сотен «12,34».

Это сложно из-за напряжение нагрузки , фактическое напряжение, развиваемое на токоизмерительном шунтирующем резисторе. Слишком большое напряжение нагрузки может повлиять на измеряемую вещь, но слишком маленькое напряжение нагрузки делает сигнал слишком слабым для измерения.

Сопротивление шунта также изменяется в зависимости от температуры и самонагревается. Рассеиваемая мощность также является фактором, поэтому часто существует отдельный диапазон 10 А, который имеет собственный шунтирующий резистор. Они всегда защищены предохранителем (или другим способом).

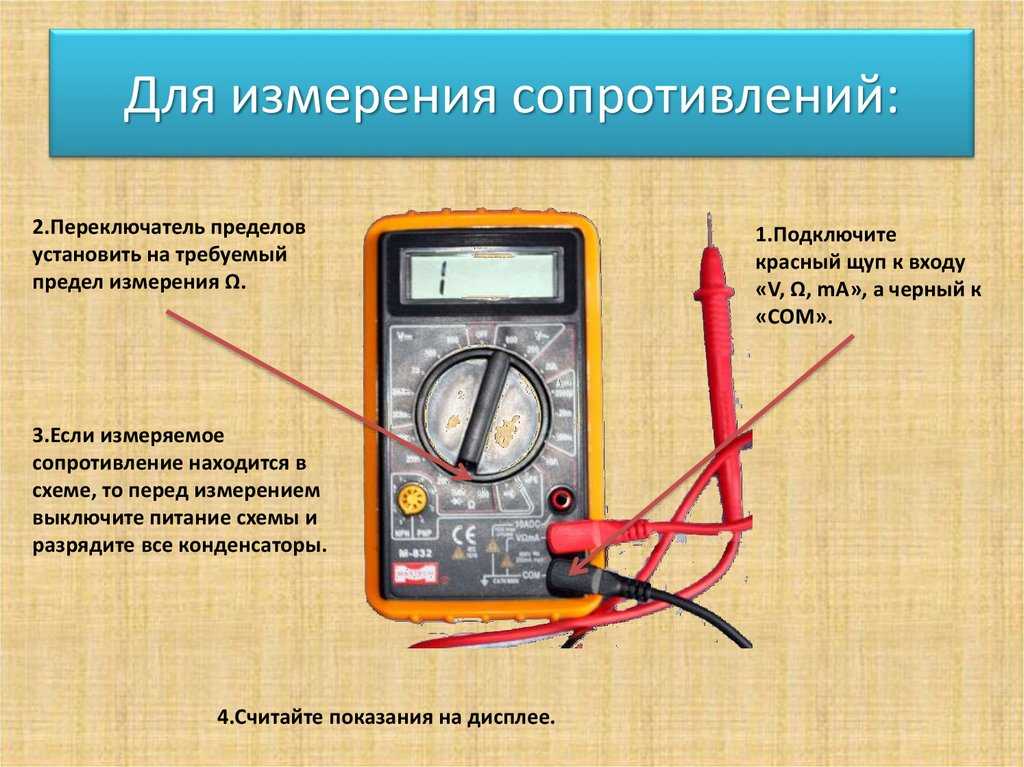

Как он измеряет сопротивление?

При измерении неизвестного сопротивления внутренний источник тока с известным током проходит через неизвестное сопротивление.
