Как подключить светодиодную ленту к 220 вольт своими руками

• Статья
• Видео

Все большую популярность набирает скрытая светодиодная подсветка потолка и отдельных объектов в комнате: зеркал, полок в шкафу, кровати. Для такого вариант освещения используют специальную ленту, которая может быть одноцветной или же многоцветной (RGB). Если Вы не знаете, как подключить светодиодную ленту к 220 вольт своими руками, далее мы предоставим пошаговую инструкцию со схемами, фото и видеоуроками.

• Одноцветная
• Выбираем схему подключения
• Соединяем комплектующие
• Многоцветная

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):



Параллельно:

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

1. Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
2. Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм². При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
3. Подготовить паяльник, канифоль и припой.
4. Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
5. Зачистить провода для подключения изделия на 2-3 мм для пайки.
6. Выполнить лужение проводов и контактных площадок для пайки.
7. Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой. Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
8. Заизолировать место пайки, используя термоусадочную трубку. Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
9. Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
10. К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

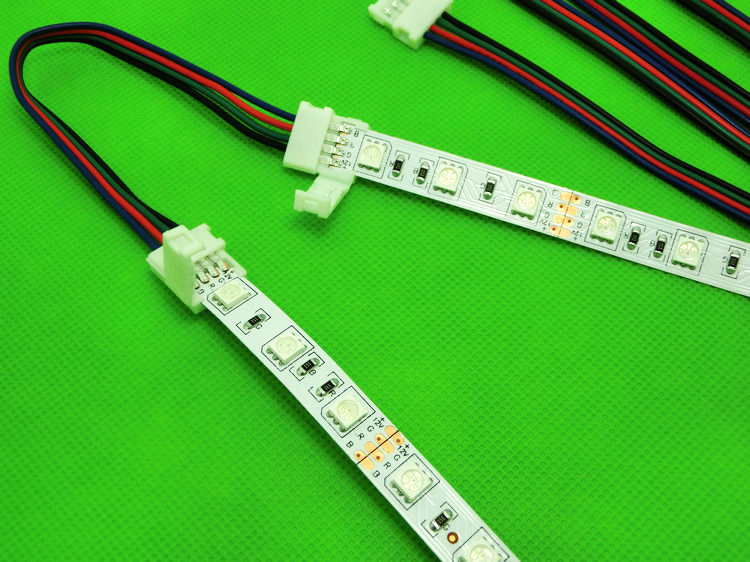

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

Многоцветная

Если Вы хотите подключить цветную RGB ленту в домашних условиях, технология соединения не слишком изменится. В схему с многоцветным устройством добавится контроллер, без которого схема работать не сможет, а также на выходе будет 4 контакта вместо двух. Схемы подключения RGB ленты мы также рассматривали, предоставляем их еще раз к Вашему вниманию.

Стандартный способ:

Параллельное включение:

Использование усилителя:

Два блока питания:

В остальном инструкция по соединению аналогична предыдущей – провода паяют, оголенные контакты изолируются, после чего проверяется правильность подключения всех элементов цепи! Наглядно увидеть, как подсоединить разноцветную RGB ленту к сети своими руками, Вы можете на видео ниже:

Инструкция по подсоединению многоцветной ленты

Вот и все, что мы хотели рассказать Вам о том, как подключить светодиодную ленту к 220 вольт своими руками. Как Вы видите, инструкция по подключению многоцветной и одноцветной модели не сильно отличаются, главное – правильно подсоединить провода по цветам. Если вдруг у Вас возникли вопросы, можете задать их, используя форму Вопрос электрику!

Наглядная инструкция по подсоединению контактов

Инструкция по подсоединению многоцветной ленты

Как подключить светодиодную ленту – 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

• не качественные светодиоды и блоки питания

• не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

1 правило

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

2 правило

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

3 правило

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

• бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

• трехжильный кабель ВВГнг-Ls сечением 1,5мм2

• блок питания

• диммер и пульт управления

• монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная – любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье “Как определить фазу и ноль в электропроводке”.

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

• фазный провод подсоединяете к разъему L

• жилу синего цвета – нулевую, к клемме N

• желто-зеленую – к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

• отмеряете и отрезаете необходимого размера провода

• зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны

Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

• на клеммы V- заводятся жилы черного цвета

• на клеммы V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники – //cable.ru, Кабель.РФ

Подсветка для кухни – как ее сделать?

Подсветка для кухни: типы, особенности, изготовление своими руками

Современная кухня — это не только красивая, модная мебель и функциональная бытовая техника, облегчающая и ускоряющая приготовление пищи или, например, мытье посуды, но и грамотное многоуровневое освещение. Сегодня дизайнеры, разрабатывая кухонные интерьеры, уделяют большое внимание подсветке рабочей зоны, пространства внутри шкафов и ящиков. Подсветки мебели снизу создают ощущение легкости, воздушности интерьера. Часто свои варианты подсветки кухни предлагают мебельщики, поставляющие на рынок кухонные гарнитуры с уже встроенными светильниками. Если же на вашей мебели такой «опции» не предусмотрено, а освещение кухни далеко не идеальное, можно исправить ситуацию, изготовив подсветку кухни самостоятельно.

Для начала нужно определиться с типом подсветки. Рабочую зону кухни можно подсветить светильниками точечного типа, линейными лампами и светодиодными лентами. Выбор типа подсветки для самостоятельного изготовления нужно делать, объективно оценив свои навыки и возможности. Если они вообще отсутствуют в этой области, лучше пригласить мастера. Если вы никогда ничего подобного не делали, но все равно рветесь в бой, советуем смастерить кухонную подсветку с использованием светодиодной ленты: ее легко монтировать, смотрится она великолепно, работает эффективно при правильном подборе комплектующих.

Точечные светильники для подсветки кухни

Этот вид подсветки эстетичен. Споты можно врезать в дно подвесных шкафов либо пристроить для их установки специальное фальшдно. Аккуратно смонтированные светильники выглядят эффектно. Яркость и цветовой спектр подсветки можно отрегулировать выбором ламп — галогеновых, светодиодных и т. д. Нельзя использовать лампы накаливания, так как они вместе со светом интенсивно вырабатывают тепловую энергию и сильно нагреваются, что делает их пожароопасными.

Кроме врезных точечных спотов, можно использовать для обустройства подсветки в кухне светильники накладного типа. Они многообразны по форме и более просты в монтаже, могут применяться как одиночные светильники, так и сгруппированные в одну линию, в этом случае расстояние между ними должно составлять 30—45 см.

Подсветка кухни точечными светильниками эффектно смотрится, интенсивность ее можно регулировать не только выбором ламп, но и, например, установкой реле на выключателе.

Направление светового потока можно менять, если выбрать модели светильников с поворотным механизмом. Дизайн точечных светильников разнообразен, поэтому выбрать споты, оформленные в стиле, соответствующем стилевому решению вашего кухонного гарнитура, можно без труда в обычном или интернет-магазине.

Подсветка линейного типа

Линейную подсветку обычно располагают на кухне прямо под навесными шкафчиками, размещенными над столом и раковиной. Часто используют для ее обустройства люминесцентные лампы. Их располагают под дном шкафов в одну линию на минимальном интервале друг от друга. К днищу шкафчиков прикрепить их можно обычными шурупами. Монтаж прост и не требует прорезки ниш, как в случае со спотами врезного типа.

Светильник люминесцентный 21Вт G5 T5 L 903/905мм

Подобная подсветка обеспечивает равномерное и достаточно интенсивное освещение. Световой поток направлен одинаково во все стороны, и, если оставить все как есть, это может вызвать определенный дискомфорт у тех, кто находится на кухне. Чтобы этого избежать, световой поток подсветки надо перенаправить. Для этого следует установить на внешнюю сторону лампы отражающий экран-бордюр, его можно красиво оформить и превратить в еще один элемент кухонного декора.

Лампы для такой подсветки выбирают обычно с цоколем G13, длина может быть разной — 60, 90, 120 либо 150 см. Производители предлагают модели как традиционного, так и оригинального дизайна. К преимуществам подобной подсветки можно отнести умеренное потребление электроэнергии при хорошей яркости светового потока, долгий срок службы, разный спектр света. Линейная люминесцентная подсветка подключается к электрической сети напряжением 220 В. Минус люминесцентных ламп — содержание в них ртути. Это повышает важность бережной эксплуатации и требует специфических условий утилизации таких ламп после выхода их из строя. Кроме того, для люминесцентных ламп характерно пульсирующее свечение, что может негативно воздействовать на глаза человека.

Более прогрессивное и модное решение для линейной кухонной подсветки — установка светодиодных балок. Эти линейные осветительные приборы выполнены в виде трубок, конструкция их достаточно простая. Устанавливают такие светильники на фиксирующие магнитные клипсы, монтируемые на мебели. Трубчатые балки дают яркий интенсивный свет, с их помощью можно оптимизировать освещенность любого участка кухни. Наиболее частое их применение — крепление к мебели над рабочей поверхностью кухни. Служат световые балки дольше других светильников, но и стоимость их весьма высока.

Светильник модульный светодиодный ЭРА LM-5-840-C3

Подсветка кухни при помощи светодиодных лент

Популярное решение подсветки кухни, которое часто выбирают и супермодные дизайнеры интерьеров, и домашние умельцы, успешно обходящиеся без их услуг, — подсветка рабочей поверхности и других зон кухни светодиодной лентой. Этот эффектный и практичный способ подсветки универсален, но он просто оптимален для помещений с повышенным уровнем влажности и частыми температурными колебаниями разной амплитуды — для кухонь. К тому же такая подсветка долговечна, потребляет минимум электроэнергии, стойко переносит скачки напряжения в сети. Купить светодиодную ленту можно повсеместно и по доступной цене.

Уровень яркости светодиодных лент может сильно отличаться. Мощность свечения можно легко регулировать при помощи дистанционного пульта управления либо панели сенсорного типа. Кроме того, производители, помимо лент с белыми светодиодами, предлагают светодиодные ленты других тонов: красного и желтого, синего и зеленого цвета. Это открывает новые возможности дизайна кухонных интерьеров.

Светильник светодиодный LED NAVIGATOR 5Вт IP20 4000К

Светодиодные ленты можно смонтировать где угодно: на стене, на потолке, на днище навесных кухонных шкафов. В качестве крепежного средства применяются скобы, двусторонний скотч, надежный клей. Для обустройства светодиодной подсветки кухни можно использовать специальные съемные панели из материала разной степени прозрачности. Конструкция их предусматривает внутреннюю полку, на которой удобно и легко крепится лента. Среди предлагаемых производителями подобной продукции вариантов рекомендуется отдавать предпочтение моделям, обладающим высокой степенью защиты, — IP44 и более. Панели должны быть покрыты защитным лаком или другим составом аналогичного действия. Для кухни часто используются модели, размер кристаллов которых составляет 50х50 либо 50х75, располагать их можно и в два ряда. Не стоит покупать для самостоятельного изготовления подсветки светодиодные ленты, которые запаяны в трубке. Их срок службы недолог, они быстро перегреваются, теряют яркость и в итоге перегорают. Чтобы подключить к электроснабжению светодиодные ленты подсветки, необходимо приобрести специальные переходники, обеспечивающие требуемые значения напряжения.

Самостоятельный монтаж подсветки кухни светодиодной лентой

Если выбирать тип подсветки для кухни, чтобы установить ее своими руками, то наиболее подходящий вариант для этого, как мы уже говорили, — подсветка светодиодными лентами. Эффективная, эстетичная и наиболее простая в установке.

Что необходимо подготовить для работы по обустройству кухонной подсветки:

• качественные светодиодные ленты, рассчитанные на напряжение 12 Вт;

• электрический кабель, сечение которого составляет 0.75 мм²;

• вилки электрические;

• скобы для фиксации ленты;

• паяльник и все необходимое для работы с ним;

• трансформаторы;

• строительный двухсторонний скотч;

• изоляционную ленту;

• LED-профиль;

• острые ножницы;

• блок питания 12 Вт;

• уголок для изготовления подсветки.

Инструкция по самостоятельной установке светодиодной подсветки с использованием лент:

1. Сделайте замеры требующейся длины светодиодной ленты, используя для этого строительную рулетку. После этого ножницами отрежьте нужную длину ленты от рулона и зачистите крайние контакты примерно на 1—1.5 см.

2. Аккуратно припаяйте к зачищенным контактам два отрезка кабеля. После завершения пайки следует выполнить изоляцию контактов, сделать это можно при помощи обычной изоленты либо удобной термоусадочной трубки.

3. На уголок либо профиль прилепите скотч, на нем установите и зафиксируйте светодиодную ленту, не забыв избавить ее от защитной пленки. На небольшом расстоянии от светодиодной подсветки следует установить также трансформатор.

4. Перед установкой трансформатора нужно предварительно снять с него корпус. Затем необходимо припаять к нему со стороны низкого напряжения оголенные концы провода светодиодной ленты. С другой стороны к трансформатору нужно присоединить электрический кабель со смонтированной на нем вилкой.

5. Прежде чем монтировать светодиодную подсветку, поверхность, на которую она будет установлена, необходимо тщательно очистить и обезжирить, используя для этого, например, спиртовой раствор или эффективное чистящее средство.

6. Пластиковый короб, в котором поместятся лишние провода, устанавливают внутри шкафа, ставшего платформой для установки подсветки. Провода протягивают сквозь проделанное в нижней стенке шкафчика отверстие. Фиксируются они в коробе, электроустановочными скобами.

7. Все провода подсветки прокладывают к тому месту, где будет смонтирован блок питания, к примеру, к вытяжке.

8. Провода соединяются параллельно: плюс к плюсу, минус к минусу.

9. После подсоединения проводов подсветки к блоку питания остается только оснастить его выключателем, и подсветка будет готова к работе.

Рекомендации по монтажу светодиодной ленточной подсветки

Чтобы у вас все получилось и подсветка стала эффектным и функциональным дополнением интерьера кухни, учтите следующие советы и нюансы монтажа:

• При приобретении светодиодной ленты и блока питания помните, что их мощность обязательно должна быть одинаковой. В противном случае ваша новая подсветка не прослужит долго, несовпадение мощности приведет к быстрому выходу из строя или ленты, или блока питания.

• Рекомендуем не покупать коннекторы, обеспечивающие быстрое, но недостаточно надежное соединение контактов, старая добрая пайка гораздо надежнее.

• Когда требуется разрезать светодиодную ленту, предварительно отыщите контакты плюс/минус либо специально нанесенное обозначение в виде вертикальной линии, резать ленту можно только в этом месте.

• Паяя провода, применяйте канифоль.

• Непреложное условие функционирования светодиодной ленты — обязательная и тщательная изоляция ее контактов друг от друга, при соприкосновении неизолированных контактов лента не светится.

• Светодиодная лента излучает яркий свет, освещение высокой степени интенсивности требуется не всегда. Лучше предусмотреть возможность регулирования яркости ленты. Для этого рекомендуется приобрести диммер и усилители и установить их одновременно с блоком питания.

• Чтобы купить качественную светодиодную ленту и все комплектующие для обустройства подсветки кухни своими руками, нужно отправиться в специализированный обычный или онлайн-магазин и приобрести либо заказать с доставкой все необходимое. Причем рекомендуем выбирать светодиодную ленту среднего ценового сегмента, поскольку дешевая не даст желаемой яркости, а дорогая имеет неприятное свойство быстро нагреваться.

• Если вы решили украсить интерьер кухни подсветкой, выполненной из цветной светодиодной ленты, и планируете разместить ее на кухонной мебели, потолке, нижнем уровне, не ограничивайтесь одним цветом, комбинируйте его с белой лентой. Практика показывает, что использование в подсветке одного цвета, за исключением белого, непривычно глазу и достаточно быстро надоедает. Комбинирование же в подсветке цветной светодиодной ленты и белой смотрится очень выигрышно, не напрягает глаза.

Поскольку установка подсветки требует работы с электричеством, не забывайте о соблюдении безопасности при ее проведении. Если у вас остались вопросы по изготовлению подсветки из светодиодной ленты, в сети интернет можно посмотреть обучающие видео, на которых представлен весь процесс создания, от начала до момента включения подсветки в сеть.

Преимущества 24-вольтовой светодиодной системы по сравнению с 12-вольтовой

Если вы планируете приобрести или установить лампы для низковольтной системы освещения, вы, вероятно, столкнетесь с вариантами на 12 В постоянного тока и 24 В постоянного тока. Часто указанные цены и технические характеристики будут одинаковыми, и вы можете задаться вопросом: «В чем разница? Какой из них выбрать?»



Например, светодиодные ленты Waveform Lighting доступны как на 12 В постоянного тока, так и на 24 В постоянного тока.

В общем, разница между 12 В постоянного тока и 24 В постоянного тока не очень значительна, если выбраны правильные аксессуары (например, блоки питания).

Если вы новичок в светодиодных лентах, мы рекомендуем выбрать 12 В постоянного тока из-за более короткого расстояния между интервалами отреза (1 дюйм для 12 В против 2 дюймов для 24 В). Это дает вам больше гибкости при нарезке светодиодных лент нужной длины.

Если вы ищете максимальную эффективность, мы рекомендуем выбрать 24 В постоянного тока из-за более низкого потенциала падения напряжения.

Если вам интересно узнать больше о технических аспектах, читайте ниже, чтобы увидеть больше различий:



1.

24 В лучше подходит для светодиодов.

Несмотря на то, что некоторые из наиболее популярных вариантов напряжения питания составляют 12 В или 24 В постоянного тока, важно помнить, что (большинство) отдельных светодиодов на самом деле являются устройствами 3 В постоянного тока. Именно путем конфигурирования светодиодов в определенной комбинации параллельного и последовательного подключения напряжение светодиодной системы может быть согласовано с конкретным напряжением источника питания.

Как правило, светодиодная лента на 12 В состоит из 3 светодиодов, последовательно соединенных в цепочку. При 3 В каждый, общее напряжение светодиода составляет всего 9 В, или около 75% от общего напряжения. Оставшееся напряжение рассеивается токоограничивающим резистором. Поскольку резистор не способствует освещению, можно сделать вывод, что в светодиодной ленте на 12 В примерно 25% электрической энергии рассеивается в виде отходящего тепла.

В светодиодной системе на 24 В обычно достаточно избыточного напряжения, чтобы обеспечить последовательное подключение 7 светодиодов в цепочке. При 3 В каждый, общее напряжение светодиодов составляет 21 В, или около 88% входного напряжения 24 В. В этой ситуации менее 13% энергии напряжения теряется в виде тепловой энергии.

Короче говоря, светодиодная система на 24 В может фактически снизить неэффективность электрической конструкции более чем на 50%.

Светодиодные модули ABSOLUTE SERIES компании Waveform Lighting, например, используют этот факт в своих интересах и используют 5 параллельных цепочек по 7 светодиодов в каждой для получения схемы 24 В, 35 светодиодов на печатной плате.



2. Для 24 В требуется меньшее сечение проводника.

Электрическая мощность определяется уравнением P = V x I. Чтобы поддерживать ту же мощность (P), если напряжение (V) увеличивается, ток (I) должен уменьшаться на пропорциональную величину.

В качестве конкретного примера, если мы сохраним 48 Вт в качестве целевого выхода, для системы 12 В потребуется 4 А (12 В x 4 А = 48 Вт), а для системы 24 В потребуется только 2 А (24 В x 2 А = 48 Вт).

Проще говоря, светодиодная система на 24 В будет потреблять вдвое меньше тока, чем светодиодная система на 12 В, при том же уровне мощности.

Почему это важно?

Общий ток, а не напряжение, определяет толщину и ширину медных проводников, необходимых для безопасной передачи энергии.

Если через маленький или узкий медный проводник пропускается чрезмерный ток, сопротивление внутри самого проводника становится значительным и способствует падению напряжения и выделению тепла. В очень крайних случаях это может даже привести к возгоранию электричества.

При прочих равных условиях светодиодная система на 24 В может обойтись вдвое меньшим количеством электрических проводников. Вы можете использовать наш калькулятор падения напряжения, чтобы убедиться, что вы все еще используете достаточное сечение проводника для своих проектов светодиодных лент.





3. Блоки питания меньшего размера.

Подобно размеру проводника, размер источника питания также определяется главным образом током, а не напряжением. Частично на это также влияет физическая взаимосвязь между электрическим током и требованиями к размеру проводника, поскольку большая часть внутренней проводки блока питания состоит из медной проводки.

Размер блока питания может быть важен при работе с такими проектами, как светодиодные ленты, устанавливаемые под шкафами, где может быть ограниченное пространство.



4. Длинные линейные участки.

В таких приложениях, как освещение светодиодной лентой, максимальная непрерывная длина светодиодной ленты обычно определяется электрическим током, который могут выдержать медные дорожки светодиодной ленты. Следовательно, светодиодные ленты на 24 В, как правило, могут выдерживать вдвое большую длину, чем светодиодные ленты на 12 В, при условии, что номинальная мощность двух продуктов одинакова.

Это верно для продуктов, помимо светодиодных лент, которые также имеют возможность последовательного подключения.

Например, светодиодные ленты Waveform Lighting имеют указанную максимальную длину пробега, которая зависит от напряжения: 16 футов (5 метров) для 12 В и 33 фута (10 метров) для 24 В.



Итог

Разница между 12 В и 24 В, как правило, незначительна, но если вы действительно не отдаете предпочтение одному из них, надеюсь, эта статья убедила вас в преимуществах системы 24 В!

Читать дальше: 12-вольтовые системы тоже имеют некоторые преимущества! Прочтите нашу статью о плюсах и минусах 12-вольтовых систем.

Other Posts

Затемнение светодиодных лент и светодиодных ламп с помощью интеллектуальных систем освещения

В последние годы наблюдается быстрый рост интеллектуальных систем освещения, которые позволяют пользователям управлять своим освещением с помощью приложений для смартфонов и. .. Подробнее

Какой показатель CRI у светодиодных лент?

Просматривая характеристики светодиодных лент, вы, возможно, сталкивались с показателем, называемым CRI. В отличие от цветовой температуры, CRI связан с цветом… Подробнее

4 основных момента, которые следует учитывать при покупке светодиодных прожекторов

В последние годы вы, возможно, обнаружили, что галогенная лампа, которую вы покупаете в течение многих лет, больше не доступны в вашем местном хозяйственном магазине. … Подробнее

Что означает плотность светодиодов на светодиодной ленте?

При покупке светодиодных лент вы можете встретить число, называемое «плотностью светодиодов», или такое обозначение, как 300 светодиодов. Что это значит? Thi… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

Светильники T8 с поддержкой светодиодов

Трубчатые светодиодные светильники с предварительно смонтированными кабелями, совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как установить светодиодные ленты? – Govee

Хотите вдохнуть жизнь в свой дом с помощью светодиодных лент, меняющих цвет? Все, что вам нужно, это фары и умение их установить!

Установка светодиодных лент дома

Светодиодные ленты — это фантастический способ вдохнуть жизнь в ваш дом. Вы можете превратить белые стены и темные углы в красочные светящиеся оттенки закатного оранжевого или флуоресцентного синего. Вы можете создать расслабляющую атмосферу для чтения или создать собственную атмосферу ночного клуба для домашней вечеринки.

Установка светодиодных светильников по всему дому позволяет вам играть с окружающей средой так, как вам хочется. Вы можете иметь свои собственные гибкие светодиодные ленты, такие как знаменитые светодиодные ленты от TikTok, прямо у себя дома! Что еще лучше, так это то, что настроить эти нестандартные светодиодные ленты самостоятельно довольно просто!

Правильный выбор светильников

При выборе светильников для дома необходимо учитывать несколько факторов. Убедитесь, что вы нашли качественный продукт, отвечающий вашим потребностям. Начните с выбора места, где будет располагаться свет, а затем ответьте на несколько основных вопросов:

Какова общая длина области, которую я хочу покрыть? Это в помещении или на улице? Есть ли электрическая розетка, к которой я могу легко подключить свет? Будет ли достаточно ленты 3M, чтобы держать полоски, или мне нужно подготовиться к сверлению? Мне нужен один цвет или весь спектр? Хочу ли я купить отдельные детали или продукт, готовый к использованию? Хочу ли я, чтобы свет работал с моими устройствами Alexa или Google? Хочу ли я, чтобы у компании было собственное приложение, чтобы светом было еще проще пользоваться?

Как настроить светодиодные ленты?

Как только вы найдете нужный продукт, отвечающий всем вашим потребностям, пора начинать! Для начала вам понадобится светодиодная лента, блок питания, контроллер и несколько светодиодных проводов или разъемов без пайки. Некоторые компании предоставляют комплект светодиодных лент, который поставляется со всем готовым к работе. Если вы планируете делать все это самостоятельно, вам необходимо знать некоторые детали, прежде чем совершать какие-либо покупки, мы обсудим их ниже.

Блок питания

Блок питания подключается непосредственно к розеткам в вашем доме и преобразует высокое напряжение переменного тока, вероятно, 110 В или выше, в меньший постоянный ток 12 В или 24 В, в зависимости от вашего освещения.

Как правило, световые полосы на 12 В работают на расстоянии до 16,4 футов (5 м), а световые полосы на 24 В — до 32,8 футов (10 м) в длину. Вы не хотите подключать больше сегментов световой ленты к одному источнику питания. Это может привести к тому, что огни в конце станут слабее или даже будут повреждены из-за падения напряжения и перегрузки по электроэнергии.

Падение напряжения и перегрузка по электроэнергии

Падение напряжения происходит, когда напряжение проходит через полосу и загорается каждый отдельный светодиод. Когда мощность проходит через каждый источник света, она немного уменьшается. Если у вас полоса на 12 В и вы выходите за пределы 16,4 фута (5 м), яркость каждого нового источника света уменьшается. Мало того, что отсутствие питания становится видимым невооруженным глазом, оно может в конечном итоге повредить саму полосу.

Перегрузка по току происходит аналогичным образом. Даже с управляемыми током световыми полосами, где энергия распределяется равномерно, как только полоса выходит за пределы своих возможностей, спрос на энергию возрастает до тех пор, пока резистивный нагрев в конечном итоге не повредит свет.

Если вы хотите установить более длинную серию светильников, вам необходимо установить дополнительные точки подачи электроэнергии. Это можно сделать достаточно просто. Вы можете либо приобрести несколько полос и подключить их к разным розеткам, либо установить дополнительные источники энергии в местах, где вы обрезали полосу, например, в углах.

Контроллер светодиодов

Контроллер регулирует яркость и цвет вашего освещения. Конкретный контроллер, который вы купите, будет зависеть от типа вашего освещения. Для одноцветных огней понадобится только базовый контроллер включения-выключения, если вообще понадобится. Между тем, для освещения RGB и RGBW потребуется совершенно другой контроллер для регулировки как интенсивности, так и различных цветовых режимов.

Если вы решите приобрести детали самостоятельно, просто убедитесь, что контроллер может справиться с потребляемой мощностью подключаемых полос. Чтобы рассчитать это, просто проверьте характеристики продукта. Он должен сообщить вам напряжение полосы и мощность на метр (3,28 фута). Рассчитайте общую мощность всех ваших полос и получите контроллер, мощность которого на 15-20% выше, чем максимальная мощность, которая вам потребуется.

Например, вы покупаете ленты на 24 В, и на каждый метр (3,28 фута) требуется 18 Вт. Если вы хотите установить светильники в комнате с четырьмя стенами, каждая около 15 футов (~ 4,5 м), вам нужно подготовиться к 60 футам (~ 18 м). При 18 Вт/м (~5,5 Вт/фут) это 324 Вт. Чтобы рассчитать ток в амперах (А), просто разделите общую мощность в ваттах на напряжение. 324 Вт, разделенные на 24 В, дают нам ток 13,5 А, затем просто увеличьте каждую сумму на 20%, чтобы не покупать контроллер, который будет использоваться на полную мощность. В идеале вам следует требовать только 80% от его максимума.

Теперь вы знаете, что вам необходимо приобрести блок питания и контроллер, рассчитанные на 24 В, 400 Вт и силу тока 16 А. Знание этих трех облегчит поиск того, что вам нужно. Кроме того, убедитесь, что вы получаете контроллер, который соответствует типу освещения, которое у вас есть. Контроллер, используемый для одноцветных источников света, будет отличаться от контроллера для источников света RGB или RGBW.

Светодиодные провода и разъемы без пайки

После того, как вы разобрались с блоком питания и контроллером, вам нужны только провода или разъемы без пайки для соединения полос. Светодиодные провода требуют небольшой пайки, но это хороший способ соединения светодиодных лент. Однако, если вы можете использовать разъемы без пайки, все будет еще проще. См. раздел «Как соединить светодиодные ленты вместе» ниже для получения дополнительной информации о том, как их использовать.

Как подключить светодиодную ленту к источнику питания?

Подключение ленточного освещения к источнику питания — достаточно простая процедура. Если вы используете одноцветные светодиодные ленты и вам не нужен контроллер, просто подключите положительный + и отрицательный – концы вашей световой ленты к соответствующим полюсам на адаптере. Не путайте их, так как это повредит ваши фары.

Затем просто вставьте вилку блока питания в розетку адаптера. Теперь вы можете подключить блок питания к настенной розетке, чтобы начать использовать свет.

Если вы используете светильники, для которых требуется контроллер, вместо этого подключите адаптер к соответствующим положительному + и отрицательному – полюсам контроллера. Затем подключите положительный + и отрицательный – цветные концы на другой стороне контроллера к каждому из соответствующих концов на светодиодной ленте.

Как разрезать светодиодные ленты?

Вопрос: Можно ли резать светодиодные ленты?

Это зависит. Некоторые комплекты светодиодных лент поставляются уже готовыми к использованию. Их резка, особенно если это RGBIC-светильники со встроенными микросхемами для управления освещением, может привести к их необратимому повреждению и аннулированию гарантии! Прежде чем вносить какие-либо изменения, проверьте характеристики приобретенного вами продукта (а затем перепроверьте еще раз, чтобы убедиться!)

Если вы хотите сами вырезать фары и собрать их воедино, убедитесь, что вы покупаете все отдельные компоненты с правильными характеристиками.

Если вы решите выбрать отрезные светильники, вот что вам нужно знать:

Укладывая светодиодную ленту, вы достигнете естественных точек остановки. Они могут появиться, когда вы идете по углам в комнате или хотите погасить световой сегмент. Вырезать эти полоски очень легко, все, что вам нужно, это ножницы.

Найдите линии разреза вдоль полосы. Они имеют медные прокладки, которые проходят вдоль него. Медные прокладки служат точками соединения между полосами. Разрежьте медные площадки посередине, чтобы у вас было одинаковое количество медных площадок с обеих сторон разреза.

Количество подушечек зависит от полосы. Для одноцветных полосовых огней вы увидите два знака электрической полярности + (положительный) и – (отрицательный). Для регулируемых полосовых огней (таких как RGB и RGBW) метки обычно представляют собой положительную метку + и цветные метки. Цветовые метки имеют отрицательную полярность и обозначаются своим цветом: B (синий), R (красный), G (зеленый) и W (белый).

Примечание: Перед тем, как разрезать световые ленты, обязательно прочтите инструкции к приобретенному продукту. Некоторые бренды предлагают готовые к использованию светильники, которые вообще не нужно разрезать.

Как соединить светодиодные ленты вместе?

В зависимости от ваших световых лент вам нужно либо припаять их, либо соединить их с помощью непаянных разъемов.

Если вы их припаиваете, просто убедитесь, что все светодиодные провода припаяны к соответствующим площадкам на каждой полосе. Положительный + к положительным + контактным площадкам и отрицательный – к негативным контактным площадкам, будь то одна негативная контактная площадка или несколько цветных контактных площадок.

Если вы используете зажимы без пайки, убедитесь, что вы покупаете зажимы с тем же количеством контактных площадок, что и полоски. Будь то две, три, четыре или пять контактных площадок, убедитесь, что разъем имеет одинаковый номер.

Затем просто ослабьте фиксирующую накладку на разъеме; отклейте небольшой участок двустороннего скотча 3М позади полоски; вставьте световую ленту в разъем, убедившись, что контактные площадки совмещены с соответствующими выводами проводника; и закройте блокировочную площадку, чтобы зафиксировать полосу на месте.

Повторите процесс с другой стороны с другим сегментом световой полосы. Дважды проверьте, чтобы все полюса были выровнены с соответствующими партнерами. Перепутав полюса и прикрепив их к неправильной полярности, вы можете повредить ваши световые полосы. Кроме того, если вы используете коммерческие наружные светодиодные ленты, убедитесь, что у вас есть соответствующие разъемы для них.

Как повесить светодиодные ленты на стену или потолок?

В зависимости от расположения светильников возможны два способа их установки. Вы можете использовать двухсторонний скотч 3М или монтажные кронштейны, для чего вам понадобится дрель. Ленты будет достаточно, если она лежит на ровной поверхности.

Для неровных поверхностей или монтажа на стенах или потолках предпочтительнее использовать кронштейны. Для метода «отклей и приклей» с лентой 3M обязательно подготовьте поверхность, очистив ее от пыли перед приклеиванием. Затем отклейте ленту на один или два фута за раз и осторожно приложите полоску. Разделение на небольшие сегменты оставляет меньше места для ошибки.

Не давите слишком сильно на фары, когда приклеиваете их, чтобы не повредить фары. Нажимайте только на промежутки между огнями.

Для кронштейнов: подготовьтесь к сверлению, измерив и отметив, где должны проходить отверстия. Затем просверлите отверстия, установите кронштейны и установите полосу на место. Кронштейны будут надежно удерживать полосу и предпочтительнее для открытых площадок, так как плохие погодные условия могут оторвать полоски от их клея.

После того, как вы установили свои светильники, просто подключите блок питания к электрической розетке и начните играть со своими новыми светодиодными лентами!



Предисловие к установке светодиодных лент

Прочитав это руководство, вы теперь должны иметь представление о том, как устанавливать светильники и как работают их отдельные компоненты. Это не самый простой процесс, но как только вы проинформированы, это не так уж и сложно.

При просмотре различных брендов и продуктов, доступных на рынке, убедитесь, что вы учитываете свои индивидуальные потребности. Тип освещения, который вам нужен, длина, которая вам понадобится, и характеристики продуктов, которые вам понадобятся для этого.

Если вам нужен простой в установке вариант, рассмотрите такие бренды, как Govee. С ноября 2017 года компания Govee делает жизнь умнее. Они создают передовые светодиодные светильники и устройства для умного дома, ориентированные на клиента. Стремясь к беспрецедентным исследованиям и разработкам, они являются лидером в индустрии ленточных светильников.

Govee предлагает простые комплекты светодиодных лент, которые поставляются с блоком питания, контроллером и подсветкой в ​​одной упаковке, готовые к установке. Они предлагают интеллектуальные светодиодные ленты, которые могут соединяться с вашими умными домашними устройствами и даже поставляются с простым в использовании приложением с предустановками! Таким образом, вы можете изменить обстановку одним нажатием кнопки и даже синхронизировать свет с ритмом музыки, которую слушаете!

Покупка всех компонентов и установка собственного освещения может оказаться сложной задачей. Тем не менее, для тех, кто не собирается предпринимать тяжелую одиссею, чтобы купить и настроить свет, Govee — фантастический вариант.

Как установить светодиодные ленты

Светодиодные ленты невероятно универсальны благодаря своей способности изгибаться и, в некоторых случаях, даже обрезаться до различных размеров. Светящиеся ленты Philips Hue обеспечивают интеллектуальное декоративное освещение, которое адаптируется к интерьеру вашего дома, — от эффектных элементов, таких как зеркала и произведения искусства, до подсветки экрана телевизора или компьютера.

Установка световых полос

Световые полосы Philips Hue могут быть умными, но (к счастью!) их установка проста. Обратите внимание, что градиентная световая полоса Play — это совсем другой тип световой полосы — она создана для вашего телевизора и специально разработана для объемного освещения.

Следуйте этому пошаговому руководству, чтобы за считанные минуты настроить внутренние или наружные полосы света.

Шаг 1: Измерьте пространство

Измерьте площадь, чтобы определить общую длину необходимой световой полосы. Обязательно учитывайте любые изгибы или искривления вокруг поверхностей. Не забудьте убедиться, что ваш фонарь легко достанет до розетки!

Шаг 2. Проверьте свои световые полосы

После того, как вы приобрели нужное количество световых полос и удлинителей, проверьте их, чтобы убедиться, что они работают правильно перед установкой. Подключите и прикрепите любые удлинители, чтобы проверить свет, а затем отключите свет, прежде чем начать их установку.

Шаг 3: Проверьте свой внешний вид

Хотите полосу света под барной стойкой или кухонным островом? Или тот, который следует за вашей садовой дорожкой? Какой бы ни была ваша идея, протестируйте ее перед тем, как приступить к реализации — возможно, вам придется скорректировать свой первоначальный план. Получите помощь от кого-то еще, чтобы сделать это, чтобы вы могли отступить и убедиться, что вы довольны этим.

Шаг 4: Отрежьте ваши световые ленты по размеру (необязательно)

Светодиодные ленты состоят из нескольких отдельных цепей. Обозначенные линии разреза отмечают конец одного контура и начало другого. Режьте только по этим линиям, чтобы ваши световые полосы продолжали работать правильно.

Шаг 5. Закрепите световые полосы на месте

Световые полосы Philips Hue для внутреннего освещения поставляются с клейкой основой, поэтому их можно легко прикрепить к любой твердой поверхности. Незаметно прокладывайте проводку вдоль плинтусов, внутри шкафов или по внешним краям стен. Вы даже можете использовать торцевые заглушки панелей или скрытые крышки проводов для более чистой отделки.

Чтобы закрепить уличные световые ленты Philips Hue на перилах, вдоль столбов или ограждений, используйте прилагаемые монтажные зажимы, которые упрощают установку. Вы также можете втыкать полосы в почву вдоль дорожек или между клумбами — монтажные зажимы не требуются.
