Насос с маркировкой 25-4 будет подключаться к трубе диаметром 25 мм (1/2 дюйма) и нагнетать воду на высоту до 4 м.

Дополнительные особенности

• Регулировка скорости перекачивания поможет установить подходящий тепловой режим. Это нужно, чтобы в межсезонье насос не работал так же, как в морозную зиму, и экономнее расходовал энергию. У некоторых насосов скорости нужно переключать вручную, другие (например, некоторые модели Grundfos) делают это автоматически.
• Летний режим нужен для защиты насоса и обратных клапанов от поломок в тёплое время года. Система будет автоматически включаться на пару минут каждые 24 часа, чтобы избежать закисания.
• Защита от сухого хода выключит насос, если в системе циркуляции появится утечка.
• Функция надёжного запуска поможет насосу корректно включиться после долгого простоя.

Учитываем особенности тёплого пола

Если в доме есть и котёл отопления и водяной тёплый пол , устанавливается не только циркуляционный насос, но и . Её задача – контролировать температуру всей системы и равномерно распределять тепло по контурам.

Дело в том, что температура воды из котла – 60-70°С. Она подходит для батарей, но для тёплого пола слишком горяча. Чтобы снизить градус, вода из котла смешивается с остывшей водой из обратного потока отопительного контура в гребёнке. Настаивать и поддерживать комфортную температуру пола можно с помощью терморегулятора.

Правильная установка циркуляционного насоса. Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас . В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе .

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр , термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь .

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
2. После того, как установка будет завершена, систему нужно снова заполнить водой.
3. Все соединения обязательно промазываются герметиком .
4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

Индикатор вращения циркуляционного насоса – покупать или смастерить своими руками

24 Марта 2022

Просмотров:  4377323

Время чтения:  5 минут

Содержание

Индикатор вращения для циркуляционного насоса

Индикатор включения насоса

Сделать индикацию включения насоса

Типичные неисправности циркуляционных насосов

Как разобрать циркуляционный насос

Горячие предложения в индикатор вращения

Коротко о главном

Циркуляционные насосы давно и прочно вошли в нашу жизнь. Если их не устанавливать – теплотрасса будет распределять теплоноситель неравномерно, и в одном помещении будет тепло, а в другом холодно. Еще есть риск закипания системы, что может привести к взрыву котла, а это влечет за собой огромную опасность. Но, важно понимать, функционирует установленный агрегат или нет. Не всегда это можно определить по звуку так, как модернизированные модели функционируют практически бесшумно. Что же делать в таком случае? Поможет индикатор вращения циркуляционного насоса.

Ознакомьтесь с прибором, который помогает установить – функционирует ли циркуляционная помпа

Индикатор вращения для циркуляционного насоса

Модернизированные циркуляционные теплооснащения способны функционировать практически без шума. С одной стороны – это хорошо, так как лишний гул может мешать, а с другой – невозможно понять, работает аппарат или нет. Это важно еще и в том случае, если необходим профилактический осмотр агрегата. Индикатор работы насоса нужен для того, чтобы фиксировать рабочее состояние оснащения. Он способен проверить функциональность даже без электрического подсоединения.

Для того, чтобы проверить работу компрессора, нужно поднести индикатор к насосному валу, и посмотрите на результат.

Подобный прибор можно использовать не только для циркуляционных насосов, но и для других оснащений, которые функционируют электромагнитным способом.

Индикатор включения насоса

Индикатор включения насоса

Данное приспособление помогает понять, обесточен прибор или нет. Самим механизмом индикатора выступает лампа, которая загорается, если прибор подсоединен к току.

Сделать индикацию включения насоса

Вы можете сконструировать индикатор вращения циркуляционного насоса своими руками, однако для этого необходим опыт работы с электротоком, навыки и определенные материалы и предметы:

• кабеля;
• трансформатор тока;
• амперметр.

Типичные неисправности циркуляционных насосов

Индикатор может пригодиться для того, чтобы понять, в рабочем состоянии циркуляционный насос, или нет. Тепловой агрегат может выйти из строя, как и любая другая техника. Даже если вы будете соблюдать все правила использования прибора, нет гарантии, что он не выйдет из срока раньше времени. Тип неисправностей, которые не зависят от вмешательства человека:

• перепад напряжения электрической сети;
• забивается фильтр в результате заливки некачественного теплоносителя.

Вы можете столкнуться с проблемой, того, что не включается мотор. То есть тепловой компрессор не подает признаков жизни. Причиной этому может стать перегоревший предохранитель, который нужно заменить. Если предохранитель в норме, возможно дело в кабеле. Проверьте, если есть повреждения, то заизолируйте их при помощи изолирующей ленты.

У циркуляционного насоса может возникнуть целый ряд неисправностей, но многим причинам

Если вы заметили, что циркуляционное оснащение гудит, но крыльчатка не вращается, немедленно отсоедините его от сети, иначе может сгореть обмотка электромотора.

Если оснащение издает непривычный гул, возможно в системы попал воздух, который нужно удалить.

Еще одна поломка – циркуляционное оснащение греется. Причиной этому может быть:

• неправильное расположение;
• засоренная система;
• в трубы попал посторонний предмет;
• плохо смазаны подшипники;
• плохое напряжение в электросети.

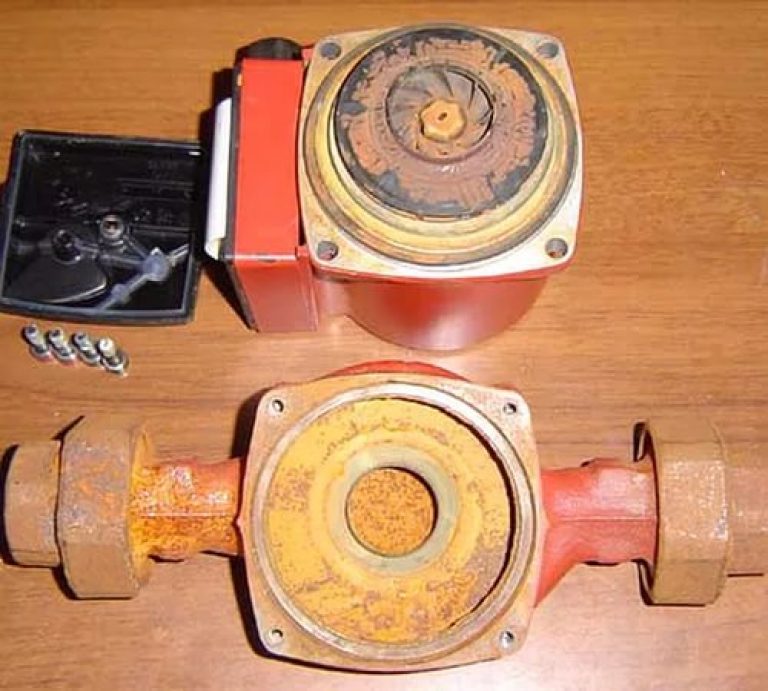

Как разобрать циркуляционный насос

Если вам нужно провести профилактический осмотр или ремонтные работы, нужно для начала разобрать теплокомпрессор. Для этого существует алгоритм:

• отключите тепловое оснащение от сети;
• перекройте подачу теплоносителя, и слейте остаток воды из системы;
• открутите приспособление при помощи отвертки.

После этого можно производить осмотр или ремонт.

Горячие предложения в индикатор вращения

В Москве и Московской области вы сможете найти достаточное количество магазинов, в которых можно приобрести индикатор. Периодически магазины устраивают акции и горячие предложения. Еще один вариант приобретения приспособления – интернет – магазины. Вы открываете онлайн – каталоги, выбираете понравившийся вам товар, и заказываете его у продавца. Товар придет вам по почте, способ оплаты обычно выбирает клиент. Покупки в интернете имеют свои плюсы – вы совершаете покупки в любом удобной для вас месте, даже на диване, не выходя из дома. Но есть в таких покупках и свои недостатки – вы не можете быть уверенным на 100 процентов о том, что вам продадут качественный товар.

Индикатор можно купить как в специализированном магазине, так и в интернете.

Коротко о главном

Циркуляционный насос играет важную роль в теплотрассе дома. Он позволяет теплоносителю равномерно распределяться по трубам. Старые модели работали достаточно шумно, а новые практически не издают звуков. Как понять в таком случае – функционирует оснащение или нет? Для этого существует специальный прибор – индикатор вращения, который показывает, в рабочем состоянии циркуляционная помпа или нет.

Как вы считаете – нужен ли индикатор вращения? Вы уже приобрели себе?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как заменить циркуляционный насос и двигатель посудомоечной машины в сборе

Для просмотра веб-сайта включите JavaScript. руководство содержит пошаговые инструкции по замене циркуляционного насоса и двигателя в сборе. Циркуляционный насос посудомоечной машины и его двигатель насоса работают вместе, обеспечивая циркуляцию воды через разбрызгиватели; когда разбрызгиватели не распыляют воду, возможно, неисправен насос посудомоечной машины или двигатель насоса.

Если вышел из строя только двигатель циркуляционного насоса, вы можете отремонтировать посудомоечную машину, просто заменив двигатель насоса, но двигатель насоса часто стоит почти столько же, сколько циркуляционный насос и двигатель в сборе. Проще и экономичнее заменить обе детали одновременно, установив новый циркуляционный насос и двигатель в сборе. А поскольку вам не нужно соединять два компонента вместе, вы избегаете риска утечки в месте соединения, если не установите уплотнение правильно.

Для получения дополнительной помощи по устранению неполадок посудомоечной машины посетите нашу страницу ремонта посудомоечной машины своими руками.

В этом руководстве показано, как заменить обычный циркуляционный насос посудомоечной машины Kenmore, который не работает. Вы можете использовать эту же базовую процедуру для замены и сборки двигателя на некоторых посудомоечных машинах Whirlpool, KitchenAid, Maytag и Amana.

Быстроразъемные соединения

Необходимые инструменты

Набор гаечных ключей

Отвертка Torx

Плоскогубцы

Ополаскиватель (для смазывания уплотнения насоса)

Полотенце Трудность 90 Рабочие перчатки

20002 Необходимое время

Не более 15 минут

Сложность ремонта

Требуемое время

Не более 15 минут

Как заменить циркуляционный насос посудомоечной машины видео

Замена насоса и двигателя в сборе на посудомоечной машине видео.

Инструкции

1. 01.

   Отключите электропитание и подачу воды к посудомоечной машине.

   Чтобы убедиться, что питание отключено, убедитесь, что панель управления не загорается при нажатии кнопки управления или кнопки питания.

   Найдите кран подачи воды для посудомоечной машины под раковиной (или в подвале). Закройте вентиль, чтобы перекрыть подачу воды в посудомоечную машину.

   ФОТО: Отключите автоматический выключатель в доме.

2. 02.

   Снимите разбрызгиватели

   Откройте дверцу посудомоечной машины и вытащите нижнюю корзину для посуды.

   Освободите ограничители направляющих верхней корзины и вытащите верхнюю корзинку.

   Освободите нижний разбрызгиватель и снимите его.

   Если у вас есть посудомоечная машина Kenmore с разбрызгивателем TurboZone, освободите и снимите коллектор TurboZone.

   Освободите зажимы трубки подачи. Отсоедините подающую трубку от выпускного отверстия насоса и вытяните подающую трубку.

   ФОТО: Снять трубку подачи.

3. 03.

   Снимите нижнюю переднюю панель доступа и панель для носка

   С помощью гаечного ключа выкрутите винты, которые удерживают на месте нижнюю переднюю панель доступа и переднюю панель.

   Потяните панель доступа и переднюю панель вперед и снимите их.

   ФОТО: Снимите нижнюю панель носка.

4. 04.

   Вытяните посудомоечную машину

   Расположите шнур питания посудомоечной машины так, чтобы он свободно двигался, когда вы вытаскиваете посудомоечную машину из-под стойки. (См. Совет, если ваша посудомоечная машина не оснащена шнуром питания.)

   Положите полотенце под соединение водопровода. Отсоедините линию подачи воды от клапана подачи воды и вытрите пролитую воду.

   Отсоедините сливную линию от мусоропровода или стока раковины.

   Выверните 2 крепежных винта из кронштейнов, которыми посудомоечная машина крепится к отверстию шкафа.

   Совет. Если блок питания вашей посудомоечной машины жестко подключен к распределительной коробке, снимите крышку распределительной коробки и отсоедините провода. Снимите гайку для снятия натяжения, чтобы высвободить силовой кабель из распределительной коробки.

   ФОТО: Отсоедините линию подачи воды от впускного клапана.

5. 05.

   Снимите сливной насос

   Осторожно положите посудомоечную машину на заднюю панель, чтобы получить доступ к сливному насосу.

   Положите полотенце под сливной насос, чтобы собрать воду.

   Сожмите хомут проволочного шланга, который удерживает сливной шланг на сливном насосе — при необходимости используйте плоскогубцы.

   Отсоедините сливной шланг от дренажного насоса.

   Снимите жгут проводов со сливного насоса.

   Нажмите на стопорный язычок, затем поверните насос на 1/4 оборота против часовой стрелки и вытащите его из поддона.

   Вытрите пролитую воду и снимите полотенце.

   ФОТО: Вытащите сливной насос.

6. 06.

   Снимите циркуляционный насос и двигатель в сборе

   Отсоедините провода от двигателя переключателя и двигателя циркуляционного насоса.

   Снимите оптический индикатор воды с поддона и повесьте его на жгуте проводов.

   Наклоните посудомоечную машину вертикально.

   Освободите выступы крепления поддона.

   Осторожно откройте дверцу посудомоечной машины, поддерживая основание, чтобы посудомоечная машина не опрокинулась вперед.

   Потяните циркуляционный насос и двигатель в сборе вверх и из бака посудомоечной машины и закройте дверцу посудомоечной машины.

   ФОТО: Извлеките узел циркуляционного насоса.

7. 07.

   Установка нового циркуляционного насоса и двигателя в сборе

   Перенесите чашу фильтра и сетку со старого циркуляционного насоса и узла двигателя на новый.

   Перенесите заслонку поддона со старого циркуляционного насоса и двигателя в сборе на новый.

   Смажьте уплотнение поддона ополаскивателем.

   Осторожно откройте дверцу посудомоечной машины, поддерживая основание, чтобы посудомоечная машина не опрокинулась вперед.

   Совместите монтажную лапку и вставьте новый циркуляционный насос и двигатель в сборе в бак.

   Закройте дверцу посудомоечной машины.

   Вставьте стопорные язычки поддона.

   Осторожно положите посудомоечную машину на спину.

   Смажьте уплотнительное кольцо на оптическом индикаторе воды ополаскивателем, переустановите индикатор воды.

   Подсоедините жгуты проводов электродвигателя отводного устройства и циркуляционного насоса.

   ФОТО: Установите новый насос в сборе.

8. 08.

   Переустановите сливной насос

   Смажьте уплотнительное кольцо на сливном насосе ополаскивателем.

   Вставьте дренажный насос в отверстие поддона, а затем поверните его на 1/4 оборота по часовой стрелке, чтобы защелка защелкнулась.

   Подсоедините жгут проводов к сливному насосу.

   Установите сливной шланг на выпускное отверстие сливного насоса. Используйте проволочный хомут, чтобы закрепить сливной шланг на выходе дренажного насоса.

   ФОТО: Переустановите сливной насос.

9. 09.

   Переустановите посудомоечную машину

   Наклоните посудомоечную машину вертикально и осторожно задвиньте посудомоечную машину под столешницу.

   Снова подсоедините сливной шланг к мусоросборнику или сливу раковины.

   Снова подсоедините линию заполнения водой к впускному водяному клапану.

   Вставьте винты в монтажные кронштейны, которыми посудомоечная машина крепится под столешницей, и затяните винты.

   Поместите переднюю панель в посудомоечную машину, а затем поместите панель доступа перед передней панелью. Вставьте и плотно затяните крепежные винты.

   Совет: Если посудомоечная машина жестко подключается к распределительной коробке, протолкните кабель питания в распределительную коробку и установите на место гайку для снятия натяжения. Подсоедините провода в распределительной коробке и установите на место крышку распределительной коробки.

   ФОТО: Снова подсоедините линию подачи воды к впускному клапану.

10. 10.

    Переустановите разбрызгиватели

    Откройте дверцу посудомоечной машины.

    Установите на место трубку подачи и зафиксируйте ее в монтажных зажимах.

    Если у вас есть посудомоечная машина Kenmore с разбрызгивателем TurboZone, переустановите коллектор TurboZone.

    Установите на место нижний разбрызгиватель.

    Вставьте верхнюю направляющую в направляющие и установите на место упоры направляющих.

    Положите нижнюю полку обратно в ванну.

    ФОТО: Установите на место нижний разбрызгиватель.

11. 11.

    Восстановить подачу электроэнергии и воды

    Переустановить автоматический выключатель в доме или включить посудомоечную машину, чтобы восстановить подачу электроэнергии.

    Откройте кран подачи воды.

    Запустите цикл посудомоечной машины и проверьте, нет ли утечек.

Предупреждение: Ремонт бытовой техники может быть опасным. Используйте надлежащие инструменты и защитное оборудование, указанные в руководстве, и следуйте всем инструкциям. Не продолжайте, пока не будете уверены, что понимаете все шаги и способны выполнить ремонт. Некоторые виды ремонта должны выполняться только квалифицированным специалистом.

Симптомы, общие для всех посудомоечных машин

Выберите симптом, чтобы увидеть связанные с ремонтом посудомоечных машин.

Почему я не могу отрегулировать высоту корзины для посудомоечной машины?

Основная причина: поврежден регулятор высоты корзины

Почему моя посудомоечная машина не наполняет водой?

Основные причины: проблема с подачей воды, заедание поплавка перелива, засорение сетки клапана подачи воды, выход из строя клапана подачи воды

Почему моя посудомоечная машина не моет посуду?

Основные причины: неправильная загрузка, низкая температура воды, неправильная дозировка моющего средства, неисправность дозатора моющего средства, проблемы с разбрызгивателем или насосом

Почему моя посудомоечная машина протекает?

Основные причины: поврежденный или застрявший разбрызгиватель, негерметичный уплотнитель дверцы, поврежденная петля дверцы, негерметичный гидрозатвор нагревательного элемента, трещина в линии подачи воды

Почему моя посудомоечная машина останавливается в середине цикла?

Основные причины: сломана дверная защелка, сработал автоматический выключатель, сломан нагревательный элемент, неисправный вытяжной вентилятор, неисправность датчика, проблема в системе управления

Почему моя посудомоечная машина не запускается?

Основные причины: выключен выключатель света рядом с раковиной, отсутствие электричества, неисправность дверного выключателя посудомоечной машины, неисправность системы управления, проблема с проводкой

Почему моя посудомоечная машина не сливает воду?

Основные причины: забит слив кухонной раковины, забит сливной шланг, поврежден сливной обратный клапан, неисправность сливного насоса, проблема с системой управления

Почему дверца посудомоечной машины открывается слишком быстро?

Основные причины: сломана дверная пружина, повреждена или сломана дверная петля

Почему моя посудомоечная машина шумит?

Основные причины: стекло или ядро ​​попкорна застряли в ноже измельчителя, сливной шланг вибрирует в корпусе, мусор в моющем или сливном насосе

Руководства по ремонту, общие для всех посудомоечных машин пошаговые руководства по ремонту помогут вам безопасно починить то, что сломалось в вашей посудомоечной машине.

1 октября 2016 г.

Как заменить узел дверной защелки посудомоечной машины

By Lyle Weischwill

Если дверца посудомоечной машины не защелкивается, вероятной причиной является сломанная дверная защелка. Следуйте этим инструкциям, чтобы заменить его самостоятельно.

Сложность ремонта

Требуется время

30 минут или меньше

1 октября 2016 г.0003

Элемент управления пользовательского интерфейса содержит кнопки выбора и дисплей. Если это не удается, вы не можете выбрать цикл и настройки. Следуйте этим инструкциям, чтобы заменить его самостоятельно.

Сложность ремонта

Необходимое время

30 минут или меньше

1 апреля 2014 г.

Как заменить термопредохранитель посудомоечной машины

Полная неисправность панели управления 900 Weischwill 900 Weischwill 900 Weischwill 900 Weischwill указывает, что перегорел термопредохранитель на электронной плате управления; выполните следующие действия, чтобы заменить перегоревший термопредохранитель в посудомоечной машине.

Сложность ремонта

Необходимое время

 15 минут или меньше

Статьи и видеоролики, общие для всех посудомоечных машин

Используйте советы и подсказки, содержащиеся в этих статьях и видеороликах, чтобы максимально эффективно использовать свою посудомоечную машину.

13 ноября 2022 г.

7 советов, как подготовить посудомоечную машину к праздникам

By Lyle Weischwill

Найдите профессиональные советы, которые помогут вам подготовить посудомоечную машину к праздникам.

23 декабря 2021 г.

Как сбросить настройки посудомоечной машины Whirlpool

Автор: Lyle Weischwill

Узнайте, как сбросить настройки посудомоечной машины Whirlpool, когда управление ею зависает.

17 августа 2021 г.

Видео о том, как читать схемы электрических соединений

Автор Lyle Weischwill

Узнайте, как расшифровывать символы, чтобы купить нужную деталь для решения вашей проблемы.

Запчасти и многое другое

Холодильник с нижним креплением

Магазин Модель #79576203901 Холодильник Kenmore

Бензопила

Магазин запчастей для бензопил McCulloch PRO MAC 610 MODEL 13600041-29 запчасти для бензопилы

er

er 90 Детали осушителя GE DRL1555KBL

Трактор для газонов с передним расположением двигателя

Craftsman 917289900 запчасти для газонокосилки Craftsman 917288573 детали газонокосилки с передним расположением двигателя

Furnace

York Furnace Repair Parts

Газовый водонагреватель

Детали газового водонагревателя Whirlpool NU40T61-403

Микроволновая печь

Детали микроволновой печи Maytag

Детали

Ремень ходового привода газонокосилки, 1/2 x 82 дюйма – Подъемное лезвие 138971 частейСушильный барабан в сборе DC97-14849N детали

Холодильник

Kenmore 1068628410 детали холодильникаKenmore 1068607760 детали холодильника

Комнатный кондиционер

Frigidaire Комнатный кондиционер Запасные части

Холодильник Side-by-Side

Kenmore 10656992602 Детали холодильника side-by-side Модель магазина # LSXS26366S/00 Холодильник LG Amana SLD25J-P1116501W Детали холодильника Side-by-Side холодильник части

Самодельный погружной циркулятор с подогревом Sous Vide примерно за 75 долларов США

Недавно я был очарован идеей приготовления пищи в вакууме — метода медленного приготовления продуктов в вакуумной упаковке на водяной бане с точным контролем для достижения оптимальной степени прожарки.

Вот, самодельный погружной циркуляционный насос с подогревом за 75 долларов!   Собрав воедино детали, которые легко доступны на eBay и Amazon, я смог создать автономное устройство, которое нагревает и обеспечивает циркуляцию воды, поддерживая температуру с точностью до 0,1 градуса Цельсия (да, целых 1 градус!). И в отличие от SousVide Supreme, мое устройство можно установить на любой контейнер (до разумного размера, возможно, 15 галлонов), что позволит вам при необходимости готовить больше места.

Чтобы собрать собственное устройство, вам потребуются некоторые базовые навыки пайки, список материалов ниже, около 6 часов свободного времени (плюс время на высыхание клея) и умение делать компьютер, который не хочет заплатить 450 долларов за водонагреватель. Щелкните ссылку «Дополнительно», чтобы просмотреть подробные пошаговые инструкции.

Если эти инструкции помогли вам собрать собственную машину, я надеюсь, что вы подумаете о пожертвовании. Моя цель — массовое производство первого в мире погружного циркуляционного насоса с подогревом по цене менее 100 долларов, и каждое пожертвование помогает!

Комплектация: 1 погружной нагреватель Sous Vide
Общее время ремонта: около 6 часов

79 галлонов в час Насос для фонтана, гидропоники или аквариума — VA80 $9. 99

Примечание. Убедитесь, что приобретаемый вами контроллер имеет выход SSR или напряжение. Контроллеры с релейным выходом потребуют внешнего реле и проводки, отличной от той, что указана в этом проекте.

• Датчик термопары PT100 5,99 $
Кулисный переключатель для тяжелых условий эксплуатации
• SPST $2,99
• Реле SPDT 7-9 В постоянного тока/12 А 4,49 доллара США (используйте только в том случае, если у вас есть ПИД-регулятор CD101 и вы хотите сэкономить несколько долларов по сравнению с покупкой твердотельного реле)
• Твердотельное реле 25 А, вход постоянного тока, выход переменного тока 14,50 долл. США (необходимо для ПИД-регулятора JLD612)

Я обновил список деталей, указав твердотельное реле — это немного увеличивает стоимость проекта, но оно намного надежнее, проще в подключении и работает с любым ПИД-регулятором с выходом твердотельного реле/напряжения.

• 1 кусок акрила 1/4”, примерно 5 см x 20 см
• Болт с проушиной 1/4” x 2” и гайка
• Около 2 футов проволоки калибра 16-18
• 3 проволочные гайки
• Изолента
• Средство для резки акрила (см. статью)
• Паяльник и припой
• Мультиметр (инструмент для измерения напряжения, тока, сопротивления)
• Хобби-нож (X-Acto или аналогичный)
• Силиконовый герметик для ванны и плитки
• Пистолет для горячего клея
• Крейзи Клей

Шаг 1. Выполнение вырезов в корпусе

Это самая сложная часть всего проекта. Чтобы окончательная сборка была прочной, водонепроницаемой и выглядела прилично, вам нужно как можно точнее вырезать монтажные отверстия. Мне очень повезло, что у меня есть доступ к лазерному резаку в лаборатории на работе, что делает этот вид прецизионной резки очень простым и точным. Однако при отсутствии компьютеризированного станка для лазерной резки стоимостью 30 000 долларов твердой рукой вы можете добиться тех же результатов, используя высокоскоростной вращающийся инструмент, такой как Dremel.

Я включил в список покупок шаблон для резки, соответствующий нагревателям, ПИД-регулятору и переключателю. Однако, если вы используете разные детали (разные модели, разные производители), вам потребуется настроить шаблон, чтобы обеспечить плотное прилегание всех деталей.

Щелкните здесь, чтобы просмотреть схему в масштабе 1:1 (PDF)

1. Выберите сторону контейнера для хранения, которую вы хотите сделать нижней. Используя шаблон в качестве ориентира, вырежьте три отверстия для погружных нагревателей. Убедитесь, что эти отверстия находятся ближе всего к открытому концу контейнера (концу с крышкой), чтобы вы могли позже добраться внутрь для подключения проводов и т. д.
2. Затем вырежьте небольшое овальное отверстие для шнура питания водяного насоса.
3. Переверните контейнер стороной с отверстиями вниз. Теперь вырежьте отверстия для ПИД-регулятора, выключателя и шнура питания. Убедитесь, что отверстие для ПИД-регулятора направлено вверх. В противном случае вам будет тесно при попытке добраться до задней части контроллера.
4. Затем установите все детали всухую, чтобы обеспечить хорошую и плотную посадку. Чем плотнее посадка, тем прочнее будет готовое изделие.

Шаг 2. Изготовление монтажного кронштейна и держателя насоса

Монтажный кронштейн представляет собой J-образный акриловый элемент, с помощью которого можно прикрепить готовую плиту Sous Vide к стенке кастрюли или раковины.

1. Вырежьте прямоугольник на 2-й странице схемы деталей и просверлите отверстие, как показано.
2. Найдите прямоугольную поверхность, которая позволит вам сделать 2 изгиба по 90 градусов, необходимые для придания акриловой форме буквы «J». Я использовал небольшую стеклянную бутылку из-под оливкового масла с плоскими стенками и закругленными углами.
3. Включи плиту. Удерживая длинный конец акрила прихваткой, нагрейте его на несколько дюймов над плитой, поворачивая, чтобы нагреть обе стороны. Может потребоваться несколько минут, чтобы акрил стал достаточно теплым, чтобы согнуться — вы поймете, что приближаетесь, когда акрил начнет скручиваться от тепла.
4. Согните акрил вдоль (приблизительно) линий, указанных на схеме, чтобы сформировать букву «J». Прижмите нижнюю часть J (не сторону с отверстием и не длинную сторону) к плоской поверхности, например к столешнице. Немедленно охладите акрил прохладной водой, чтобы он сохранил форму.

Этап 3 – Установка погружных нагревателей

Погружные нагреватели являются основным рабочим элементом аппарата sous vide. Мы установим их, свисая с нижней части корпуса, и расположим так, чтобы отверстие в середине змеевика было выровнено между всеми тремя нагревателями.

1. Отрежьте шнур питания каждого нагревателя, оставив примерно 4-дюймовый конец провода от конца нагревателя. Сохраните один из длинных отрезков кабеля питания (включая вилку) для последующего использования в качестве основного кабеля питания.
2. С помощью канцелярского ножа соскребите плоские стороны ручек нагревателя, чтобы удалить надписи и выровнять круглый край в верхней части рукоятки. Это обеспечит более глубокую и плотную посадку в отверстиях нагревателя.

3. Расположите все три нагревателя в соответствующих отверстиях. Обратите внимание, что нагреватели должны быть ориентированы так, чтобы змеевики были обращены к центральной линии корпуса. Вы должны быть в состоянии поместить свой палец в середину всех трех катушек. Убедитесь, что нагреватели плотно вошли в отверстия.
4. Нанесите небольшой слой герметика для ванны и плитки вокруг нагревателей снаружи кожуха. Дайте высохнуть в течение ночи, прежде чем продолжить.

Шаг 4. Электропроводка

ВНИМАНИЕ: Никогда не включайте змеевики нагревателя, если они не погружены в воду! Кроме того, не убивайте себя электрическим током.

Если у вас есть опыт работы с основными схемами и проводкой, это будет довольно просто. Однако, если вы никогда не работали с паяльником или принципиальными схемами, эти шаги займут у вас некоторое время. Обратитесь к схеме подключения ниже, чтобы увидеть «общую картину».

Схема подключения ПИД-регулятора JLD612 с твердотельным реле

Схема подключения ПИД-регулятора CD101 с физическим реле

Обновление: я обновил схему подключения, чтобы было ясно, что вид релейных постов снизу . Другими словами, если вы положите реле на стол контактами вверх, это будет соответствовать выравниванию на электрической схеме.

1. Снимите экран примерно на 1/4 дюйма со шнура питания (помните шнур, который вы сохранили от одного из погружных нагревателей?). Пропустите шнур питания через отверстие для шнура питания на передней панели корпуса. Разделите 2 провода около 6 дюймов. Один из этих проводов будет проходить через выключатель питания, а другой — напрямую на ПИД-регулятор, нагреватели и насос.
2. С помощью мультиметра найдите два контакта на задней стороне выключателя питания, которые обычно разомкнуты, но замкнуты, когда выключатель включен. На моем выключателе питания это были дальний и средний контакты (а не два контакта, ближайших к стороне «ВКЛ» выключателя, как вы знаете, с точкой).
3. Наденьте монтажную гайку переключателя (то, что завинчивается сзади) на один вывод силового кабеля внутри корпуса. Выведите провод через отверстие выключателя питания. Припаяйте этот вывод к одному из контактов, которые вы определили на шаге 2. Отрежьте 8-дюймовый провод и припаяйте один конец ко второму выводу на переключателе. Спрячьте провода внутрь корпуса, поместите переключатель в его отверстие и затяните крепежную гайку, чтобы зафиксировать его на месте. Теперь вы закончили с выключателем питания.
4. Затем соедините провода нагревателя. Отделите провода от нагревательных спиралей. Соберите вместе по одному проводу от каждой катушки, чтобы сделать две связки по три. Отрежьте два 6-дюймовых отрезка провода и добавьте по одному к каждому пучку. Теперь у вас должно быть два жгута, в каждом по четыре провода — 3 из которых идут к нагревателям, а один болтается. Припаяйте провода в каждом пучке вместе, затем закройте их проволочной гайкой и изолентой.

5. Из проводов, которые у вас выходят из пучков нагревателей, один пойдет прямо на вход питания, а другой пойдет на реле, которое включает и выключает нагреватели.
6. В этот момент становится слишком сложно описать остальную часть проводки словами, поэтому обратитесь к электрической схеме. Просто убедитесь, что знаете, как все будет установлено в корпусе, когда вы все закончите. Пропустите провода через монтажное кольцо ПИД-регулятора, прежде чем прикреплять их к клеммам и т. д.
7. После подключения соединений к реле (или SSR) покройте нижнюю часть горячим клеем, чтобы окружить точки соединения. Это будет действовать как изолятор и предотвратит короткое замыкание реле на какой-либо металл внутри корпуса. Или, если ваше твердотельное реле поставляется с пластиковой крышкой, закрепите ее на месте, чтобы предотвратить короткое замыкание соединений.
8. Если вы используете термопару PT100 (которую я рекомендую), убедитесь, что вы подсоединяете провода точно так, как показано на электрической схеме, иначе вы получите неточные показания температуры. (К этим пробникам нет инструкции по эксплуатации, поэтому мне потребовалось 30 минут, чтобы попробовать разные комбинации, прежде чем я нашел нужную).

Шаг 5. Окончательная сборка

1. С помощью клея Krazy приклейте J-образный зажим к передней нижней части корпуса. Подождите, пока высохнет, прежде чем продолжить.
   Примечание. Это клеевое соединение является популярным местом отказа. При желании усильте соединение между J-образным зажимом и корпусом с помощью двух винтов и гаек.
2. Приклейте гайку для болта с проушиной к внутренней стороне отверстия J-образного зажима. Убедитесь, что гайка совмещена с отверстием, чтобы болт с проушиной мог пройти через него.

3. Закройте отверстия для шнура питания и насоса, используя герметик для ванны и плитки.
4. Наденьте заднюю крышку на корпус и обмотайте шов изолентой.
5. Прикрепите ножки присоски погружного насоса к плоскому концу J-образного хомута и расположите выпускное отверстие для воды так, чтобы оно проходило через середину нагревательных змеевиков.

Шаг 6. Тестирование

Теперь, когда все подключено и собрано, вы, вероятно, захотите проверить, работает ли оно. ЖДАТЬ! Не включайте машину (никогда!), если катушки не погружены в воду , иначе они сгорят примерно через 5 секунд (я узнал это на собственном горьком опыте).
Чтобы протестировать машину, наполните таз водой так, чтобы она покрывала хотя бы змеевики нагревателей. Установите станок на край так, чтобы J-образный зажим свисал над выступом. Затяните болт с проушиной, чтобы зафиксировать машину. Подключите шнур и нажмите выключатель питания! Если ПИД-регулятор включается и насос начинает качать, это хороший знак! Обратите внимание, что нагреватели могут еще не прогреться, в зависимости от целевой температуры по умолчанию.

Шаг 7. Программирование ПИД-регулятора

Для пользователей ПИД-регулятора JLD612

Инструкции по программированию, такие как запуск автонастройки и изменение значений сигналов тревоги, см. в руководстве JLD612. Вот шаги, которые вы должны предпринять при программировании вашего контроллера в первый раз.

1. Нажмите SET и введите код 0089, затем нажмите SET.
2. Установите для параметра Inty значение Pt10.0, чтобы температура отображалась с одним десятичным знаком. (Мне пришлось установить его на Pt100, а затем обратно на Pt10.0, чтобы это заработало в первый раз.
3. Выберите End, чтобы выйти из меню программирования.

Для пользователей ПИД-регулятора CD101

Стандартный ПИД-регулятор предназначен для работы с другим типом термопары, поэтому показания, полученные с помощью PT100, будут странными. Следуйте инструкциям в этом руководстве (которое не входит в комплект поставки ПИД-регулятора), чтобы настроить его для датчика PT100. Вы также можете следовать инструкциям, чтобы установить количество десятичных знаков точности.

Затем установите целевую температуру, нажав кнопку SET, затем с помощью стрелок вверх и вниз выберите число и снова нажмите SET для подтверждения. 50С – хорошая целевая температура. Загорится индикатор OUT1, указывая на то, что ПИД-регулятор включает нагреватель. Вы должны услышать тихий щелчок — это срабатывает реле. В этот момент нагревательные катушки включены и нагреваются. Когда температура, измеренная датчиком (зеленая, верхняя линия), приближается к целевому значению (оранжевая, 2-я линия), реле будет чаще включаться и выключаться для поддержания температуры.

Идеи, улучшения, мысли

После того, как я сжег свой первый комплект нагревательных змеевиков, я понял, что должен быть лучший метод нагрева воды. Змеевики очень эффективны и нагревают воду очень быстро. Тем не менее, я довольно параноидально боюсь их снова сжечь, и их сложно заменить. Я нашел несколько коммерческих погружных нагревательных элементов, но они стоят около 100 долларов, что значительно увеличивает бюджет этого проекта. Я могу попробовать использовать нагревательный элемент и насосную систему от старой эспрессо-машины, которая производит пар. Так как у него уже есть автономный обогреватель и насос, он может быть даже дешевле, чем нагревательные змеевики и аквариумный насос.

Я тоже думал превратить эту машину в универсальный терморегулятор. Вместо того, чтобы подключать нагреватели напрямую к реле, я бы установил розетку на задней панели корпуса и добавил разъем для подключения внешнего датчика температуры. Если бы я хотел использовать погружные нагреватели, я бы просто подключил их к розетке. Если один поджарится, я потеряю всего 6 долларов вместо часа удаления клея и припоя. Кроме того, универсальный терморегулятор отлично подходит для изготовления коптильни своими руками. А-ля Альтон Браун, вы можете подключить конфорку, наполненную древесной стружкой, и получить коптильню с точно контролируемой температурой всего за несколько долларов.

Я в восторге от того, что начал готовить су-вид, и я счастлив, что смог построить точную и надежную машину за 75 долларов. Даже метод PID Controller + Crockpot стоит 185 долларов (не включая Crockpot!).

Устранение неполадок

Я получил много писем и комментариев с просьбами о помощи в устранении неполадок, и это правильно — в этом проекте много чего происходит, особенно если вы новичок в электронике DIY. Я решил добавить свою базовую процедуру устранения неполадок, которая, надеюсь, поможет вам разобраться. Если у вас все еще есть проблемы, оставьте комментарий ниже или отправьте мне электронное письмо по адресу [email protected].

Если ваши нагреватели не нагреваются, когда должны (т. е. ваша машина не работает), сделайте следующее:

1. Убедитесь, что индикатор OUT1 загорается и гаснет, когда должен. Он должен быть включен, когда устройство нагревается, и выключен, когда вы достигли установленного значения или превысили его. Если нет, дважды проверьте, правильно ли вы установили тип датчика температуры и что OUT1 установлен в режим нагрева в меню настроек PID. Если это выглядит правильно, перейдите к шагу 2.
2. Убедитесь, что ваш ПИД-регулятор имеет выход SSR/Voltage. Это должно быть указано на наклейке сбоку вашего ПИД-регулятора. Контроллер на фото ниже имеет только релейный выход (это а не что вы хотите).

   ПИД-регуляторы обычно имеют два типа выходов: реле и напряжение. Вопреки тому, как это звучит, релейный выход не используется для управления реле. Скорее, ПИД-регулятор с релейным выходом на самом деле имеет внутреннее реле. К сожалению, внутреннее реле обычно не рассчитано на такую ​​нагрузку, которую несут нагревательные катушки, поэтому вы не можете подключить их напрямую к внутреннему реле. ПИД-регулятор с выходом SSR/напряжения вырабатывает постоянное напряжение (8-12 В постоянного тока), которое мы можем использовать для управления внешним механическим реле или твердотельным реле (SSR). Это то, чего мы хотим.
   Контрольные признаки того, что ваш ПИД-регулятор имеет только релейный выход: а) нет напряжения на контактах 5 и 6 (или соответствующих контактах на вашем контроллере), когда горит индикатор OUT1, б) вы слышите щелчок, когда OUT1 включается и выключен, даже когда ваше внешнее (синее) реле отключено, и c) вы измеряете непрерывность на контактах, которые соответствуют OUT1, когда OUT1 включен.
   Если у вас есть ПИД-регулятор с релейным выходом, не все потеряно. У вас есть два варианта:
   1) Верните его для ПИД-регулятора с выходом твердотельного реле/напряжения или
   2) Используйте внутреннее реле для управления внешним реле на 120 В переменного тока, рассчитанным на 8+ ампер при 120 В переменного тока. Проводка для этой конфигурации немного сложнее, и вам нужно будет купить другое реле, чем то, которое указано в списке деталей. Схема подключения для этой конфигурации приведена ниже. Обратите внимание, что я не пытался показать реальную конфигурацию контактов внешнего реле — скорее это логичный способ его подключения.

   Если вы уверены, что ваш ПИД-регулятор имеет выход SSR/напряжение , перейдите к шагу 3.
3. Убедитесь, что вы используете правильный тип реле для вашего ПИД-регулятора. CD101 будет работать либо с SSR (твердотельным реле), либо с физическим реле. Однако JLD612 и многие другие ПИД-регуляторы будут работать только с твердотельным реле .
4. Если вы используете CD101 и физическое реле, убедитесь, что ваше внешнее (синее) реле подключено правильно. Вы должны услышать щелкающий звук, исходящий от этого реле, когда OUT1 загорается или выключается. Если нет, возможно, вы подключили выводы от контактов 5 и 6 в обратном направлении, или для вашего внешнего реле может потребоваться более высокое напряжение активации, чем то, которое выдает ваш ПИД-регулятор. Измерьте напряжение на контактах 5 и 6 и сравните с напряжением катушки, указанным вашим реле. На практике есть место для маневра (например, реле с 9Катушка V часто активируется менее чем на 9 В). Если ФИД не выдает достаточного напряжения, купите твердотельное реле. Если ваше реле щелкает, перейдите к шагу 5.
5. Проверьте, поступает ли напряжение 120 В переменного тока на провода нагревателя, когда OUT1 включен. Если вы не видите напряжения, проверьте соединения на вашем реле и между контактом 1 и вашими нагревателями. Если вы получаете 120 В переменного тока на комплекты нагревателей, перейдите к шагу 6. ​​
6. Скорее всего, ваши обогреватели перегорели. Это может произойти в мгновение ока, если вы случайно подключите питание к нагревателям, когда в них нет воды.
