Циркуляционный насос характеристика: Технические характеристики циркуляционных насосов для систем отопления

Содержание

характеристика и как грамотно выбрать лучший

Чтобы в каждом доме эффективно работала система отопления, требуется циркулярный насос, при помощи которого по трубам передвигается теплоноситель. Благодаря этому помещение прогревается качественно и равномерно. Если теплоноситель будет двигаться слишком быстро или слишком медленно, то помещение будет обогреваться неравномерно, что не очень-то приятно.

Насосы для отопления частного дома используют для того, чтобы теплая вода равномерно распределялась по трубопроводу. Вот поэтому необходимо со всей ответственностью подходить к выбору циркуляционного насоса для системы отопления, потому что от него во многом будет зависеть комфортная обстановка в доме.

Выбирая циркуляционный насос, можно совершенно не принимать во внимание тот факт, какое топливо применяется для отопительного котла. Это значит, что для оборудования, работающего на твердом, жидком топливе или газе, можно применять одну и ту же модель помпы. Так какие существуют виды циркуляционных насосов для отопления, как выбрать их?

Виды циркуляционных насосов

В настоящее время существует два вида агрегата: с сухим и мокрым ротором.

Перед тем как выбрать тот или иной вид насоса, необходимо изучить их характеристики. Для правильного выбора необходимо учесть следующее:

  • какая площадь помещения будет использоваться для обогрева;
  • необходимая температура в помещении;
  • вид топлива;
  • тип и функциональные особенности котла отопления;
  • количество этажей в здании, которое будет отапливаться;
  • какое давление теплоносителя в трубах;
  • какая температуры возникает на входе и выходе котла.

Нужно знать, что циркуляционный насос вводится в систему отопления двумя способами. Это тоже влияет на правильный выбор.

Первый способ заключается в том, что помпа встраивается непосредственно в отопительный котел. При втором способе происходит вваривание насоса в качестве отдельного элемента системы отопления.

Второй вариант чаще всего используется в домах со старыми моделями отопительных котлов, которые не имеют встроенного насоса. В таких системах движение теплоносителя осуществляется за счет разницы в массе и плотности холодного и горячего теплоносителя. Для лучшей эффективности трубы прокладывались под уклон. Если в такую систему внедрить циркуляционный насос, то скорость перемещения теплоносителя увеличится в несколько раз, а, значит, помещение прогреется также гораздо быстрее.

Насос для системы отопления с мокрым ротором

В помпах такого вида крыльчатка, являющейся рабочей движущейся частью, погружается непосредственно в теплоноситель, который одновременно выполняет две роли – выступает в качестве смазки и охладителя двигателя. Чтобы в электрическую часть мотора не попала влага, ее защищают герметичным стаканом из нержавеющей стали, который устанавливается между статором и ротором.

Ротор обычно изготавливается из керамики, для подшипников применяют графит и также керамику. Корпус насоса изготавливается в основном из латуни, бронзы или чугуна. Особенностью насоса для систем отопления с мокрым ротором является его очень тихая работа, долгий срок эксплуатации без технического обслуживания, простота настройки и легкость ремонта.

Уровень КПД насосов с мокрым ротором на 30% ниже, чем у «сухого» агрегата. Такая небольшая производительность связана с тем, что невозможно осуществить герметизацию металлической гильзы, которая отделяет статор и носитель тепла, при большом диаметре ротора. Однако целесообразно использовать оборудование такого типа для бытовых нужд, где необязательна циркуляция теплоносителя в трубопроводах, имеющих большую протяженность.

Модульная конструкция насоса для системы отопления с мокрым ротором состоит из следующих элементов:

  • корпус;
  • короб с клеммниками;
  • картуш, состоящий из ротора и вала с подшипниками;
  • электрический мотор со статором;
  • рабочее колесо.

Модульная сборка удобна тем, что если из строя вышла какая-то часть насоса, то она легко заменяется на новую. Кроме того, если в картуше скопится лишний воздух, то его можно быстро удалить.

В агрегат такого типа производители часто устанавливают одно- или трехфазные электродвигатели. Чтобы прикрепить насос к трубопроводу, применяют резьбовый или фланцевый вид соединения. Тип крепления определяется мощностью и производительностью агрегата. Вал следует закреплять строго горизонтально, что позволяет теплоносителю достигнуть подшипников.

Используют такой агрегат для системы отопления в частных домах и городских квартирах.

Насос для системы отопления с сухим ротором

В этом случае рабочая часть ротора не контактирует с водой, потому что защищают его уплотнительные кольца. Во время запуска агрегата начинают двигаться кольца относительно друг друга. У таких деталей замечательно отполированы поверхности, которыми они соприкасаются, образуя тонкий слой водной пленки.

КПД насосов для системы отопления с сухим ротором составляет 80%. Главным недостатком такого агрегата является сильный шум и вибрация, поэтому для него требуется подыскивать отдельное помещение.

Особенностью работы насосов с сухим ротором является постепенное разрушение торцевых уплотнителей, из-за чего им требуется наличие слоя воды между рабочими поверхностями, который выступает в качестве смазки. Сухие агрегаты бывают горизонтального и вертикального вида и имеют разные конструктивные особенности.

Как выбрать циркуляционный насос для отопления

Перед тем как выбрать тот или иной вид циркуляционного насоса, следует рассчитать уровень его производительности. Делается это довольно просто: мощность котла следует приравнять к объему воды, пропускаемой за минуту. Например, если мощность отопительного котла будет составлять 35 кВт, то через него пройдет 35 л воды.

Затем определяют, сколько будет расходоваться воды на конкретном участке циркуляции. Для этого необходимо знать мощность отопительных радиаторов и приравнять. Средняя скорость движения воды в трубопроводе равняется 1,5 м/с.

Чтобы рассчитать мощность насоса, следует, к примеру, взять десятиметровый отрезок трубопровода, и создать в нем напор с показателем 0,6 м. Получается, чтобы 100 метров труб нормально функционировали, требуется напор в 6 м. Осталось дело за малым – подобрать такой циркуляционный прибор, у которого технические возможности создавали бы заданные условия.

Тонкие трубы обладают высоким гидравлическим сопротивлением, поэтому требуется агрегат с высокой мощностью. А вот для труб большого диаметра может применяться агрегат небольшой мощности.

Принцип установки

Устанавливая циркуляционный насос для системы отопления дома, необходимо учитывать следующее:

  • Расширительный бачок должен располагаться на один метр выше самой высокой точки системы отопления. Если возникает такая необходимость, то бак врезается на самом высоком отрезке системы.
  • Рекомендуется устанавливать байпас, который обеспечивает обвод системы. Он потребуется в случае поломки насоса или отключения электроэнергии. В этом случае система отопления будет продолжать функционировать.
  • В каждый радиатор следует устанавливать кран Маевского. Он используется тогда, когда в системе скапливается воздух, и была возможность его оттуда стравливать.

Заключение

Благодаря циркуляционному насосу система отопления дома начинает работать максимально эффективно. Однако при выборе такого агрегата нужно быть очень внимательным и следует учитывать все его характеристики. Потому что от правильного выбора зависит комфортное препровождение в собственном доме.

Оцените статью: Поделитесь с друзьями!

Циркуляционный насос для отопления: особенности, принцип работы, виды

Содержание статьи:

В загородных домах и квартирах с принудительными отопительными коммуникациями тепло неравномерно поступает в комнаты. С целью повышения скорости теплоносителя применяется циркуляционный насос для отопления. Чтобы правильно подобрать устройство, нужно знать нюансы выбора, конструкцию и расчетные параметры.

Цели применения циркуляционного насоса

Циркуляционный насос обеспечивает равномерное распределение теплоносителя в системе

Циркулярный вид насосов относится к приборам, функционирующим в системе отопления замкнутого типа. Он необходим для перемещения теплоносителя по трубам и поддержки выбранной температуры. Приспособление предназначено для таких целей:

  • достижение проектной мощности систем с принудительным типом циркуляции
  • повышение энергоэффективности оборудования;
  • ускорение естественного процесса циркулирования;
  • выполнение функций насосных устройств теплового генератора;
  • регулировка параметров отдельной батареи в двухтрубных системах;
  • преодоление инерционности автономных коммуникаций с естественным типом циркуляции;
  • направление теплоносителя по замкнутому контуру.

Помпа не компенсирует утраты теплоносителя и не обеспечивает наполнение магистрали.

Особенности конструкции

Конструкция отопительного циркуляционного насоса

Насос, применяемый для котла коммуникаций отопления, внешне выглядит как дренажное устройство. Конструкция оборудования представлена корпусом из нержавейки, алюминия, чугуна и электрических элементов в виде статора с обмоткой и встроенным ротором. Деталь изготавливается из стали.

На подвижной части двигателя (валу) находится неподвижная крыльчатка. Колесо состоит из двух параллельных дисков, соединенных радиальными лопастями. На одном из дисков находится отверстие, куда протекает жидкий теплоноситель, на другом – полость, закрепляющая крыльчатку на валу мотора.

Электрический двигатель производится с платой управления и клеммами для подсоединения кабеля. Модели без электроники оснащаются конденсатором и переключателем скоростей на коробке с клеммами.

Принцип действия циркуляционного насоса

Циркуляционный насос в системе теплого пола

При использовании циркуляционной помпы повышается производительность систем ГВС и автономной отопительной магистрали. Рассмотреть работу агрегата можно на примере коллекторной группы теплого пола:

  1. Поступление теплоносителя в патрубок на входе.
  2. Подача электричества и передача момента вращения от ротора на турбинное колесо.
  3. Вращение, создание вакуума в трубе и нагнетание теплоносителя лопастным колесом.
  4. Перемещение воды при помощи наклонных лопаток в момент кручения.
  5. Движение воды на край диска – задействуется центробежный тип силы.
  6. Забор воды с одной стороны и выталкивание в коммуникации отопления в постоянном режиме.
  7. Возрастание давления, преодоление сопротивления в разных зонах контура.

Теплоноситель будет циркулировать, пока насос не остановится.

Классификация насосов

Модель с мокрым ротором служит дольше, так как детали смазываются теплоносителем

Домашний вид коммуникаций или отопление многоэтажного дома допускает устанавливать агрегаты с различными решениями узла «турбина-ротор».

Модели с мокрым ротором

Крыльчатка и ротор контактируют с рабочим теплоносителем постоянно. Вода смазывает элементы прибора и одновременно охлаждает его. Зона ротора и статора разделена сосудом герметизации. Скорость устанавливается ступенчатым регулятором, что удобно для контроля энергозатрат.

Благодаря модульной конструкции упрощается ремонт и подбор деталей для повышения напора. Двигатель при постоянном воздействии воды не требует охлаждения. Модификации с мокрым ротором имеют несколько преимуществ:

  • минимальный уровень шума;
  • компактность и небольшой вес;
  • сокращение энергопотребления;
  • простота настройки и обслуживания;
  • длительный эксплуатационный период.

Минус нагнетателей – износ гидравлических механизмов при наличии мелких абразивных частиц в воде.

Устройства с сухим ротором для котлов отопления

Насос с сухим ротором

Помпы обеспечивают перекачку больших объемов теплоносителя при отсутствии контакта ротора и воды. Корпус из чугуна или стали покрыт противокоррозийными составами. Между мотором и насосным узлом находится уплотнитель в виде статического и динамического колец. Отличие помп с сухим ротором – КПД 85 %.

Для пользования в условиях многоквартирного дома подойдут следующие модели:

  • Моноблоки. Двигатель с насосом находятся в одном узле, что упрощает обслуживание и эксплуатацию.
  • Консольные. У осей мотора и насосного узла – общая линия. Трубка всасывания находится на улитке, нагнетания – напротив нее, на корпусе.

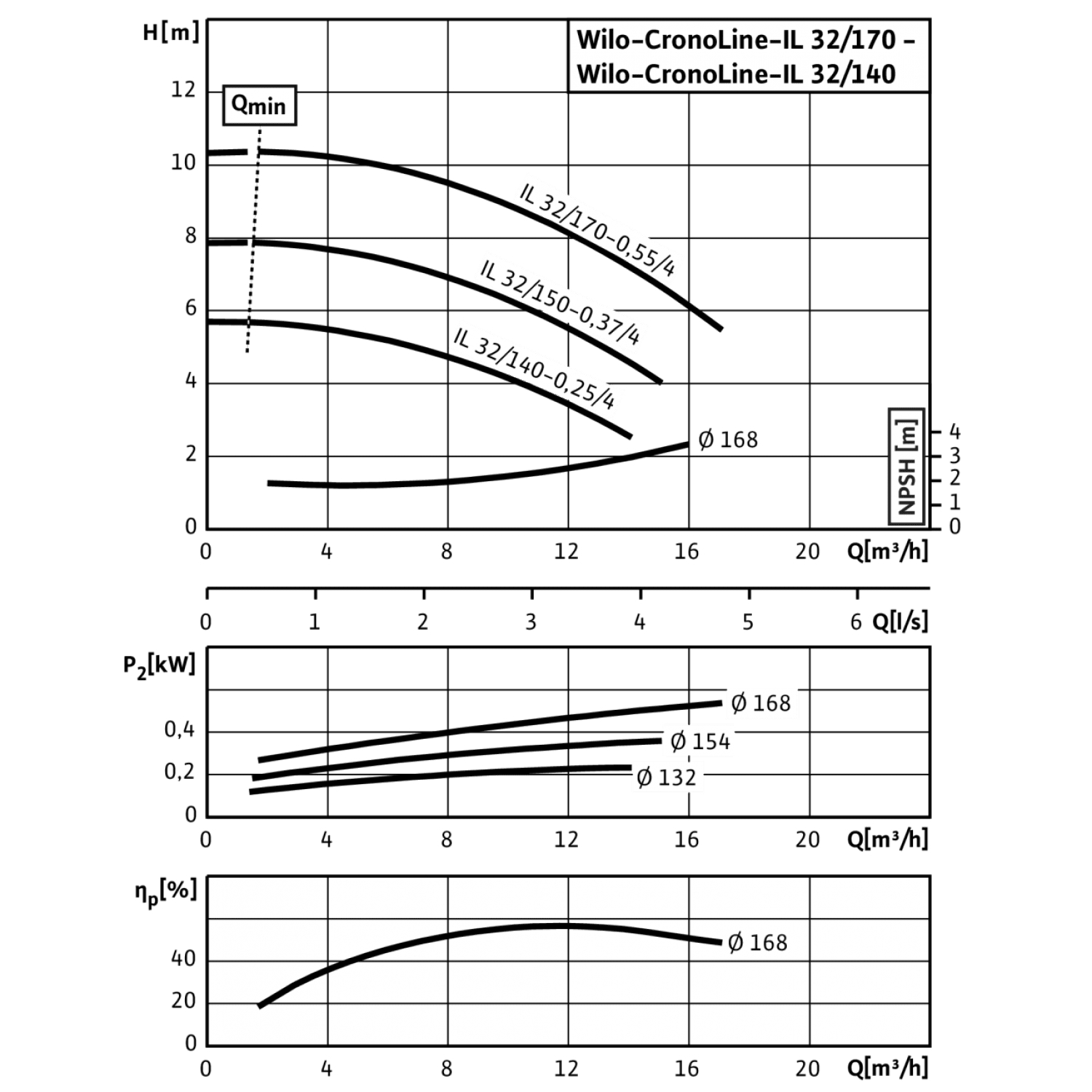

  • In-line. Установка производится на трубопроводной магистрали. Патрубки всасывания и напора расположены по одной линии. Механизм компенсации уплотнителя автоматический.

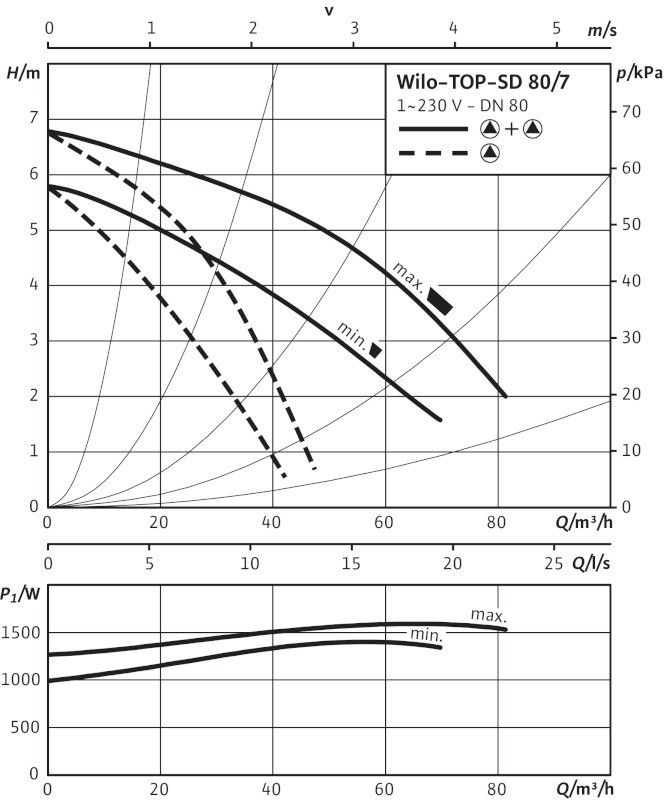

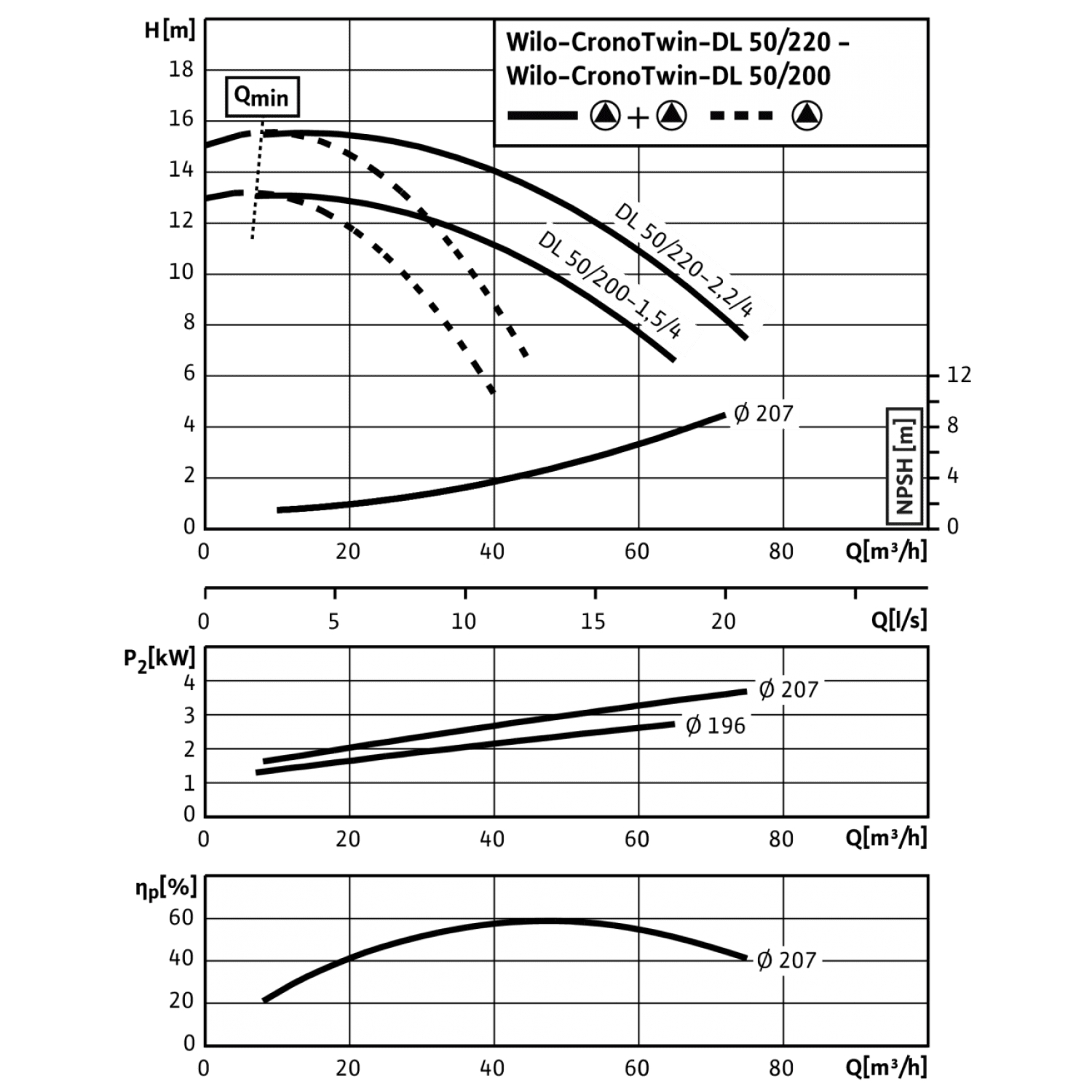

  • Сдвоенные. Работают совместно или по отдельности. Один агрегат включается при поломке второго – котел функционирует в непрерывном режиме.

Нагнетатели с сухим типом ротора характеризуются эффективностью, ремонтопригодностью. Они нетребовательны к составу теплоносителя.

Сухие модели издают много шума, поэтому их требуется ставить в отдельной котельной.

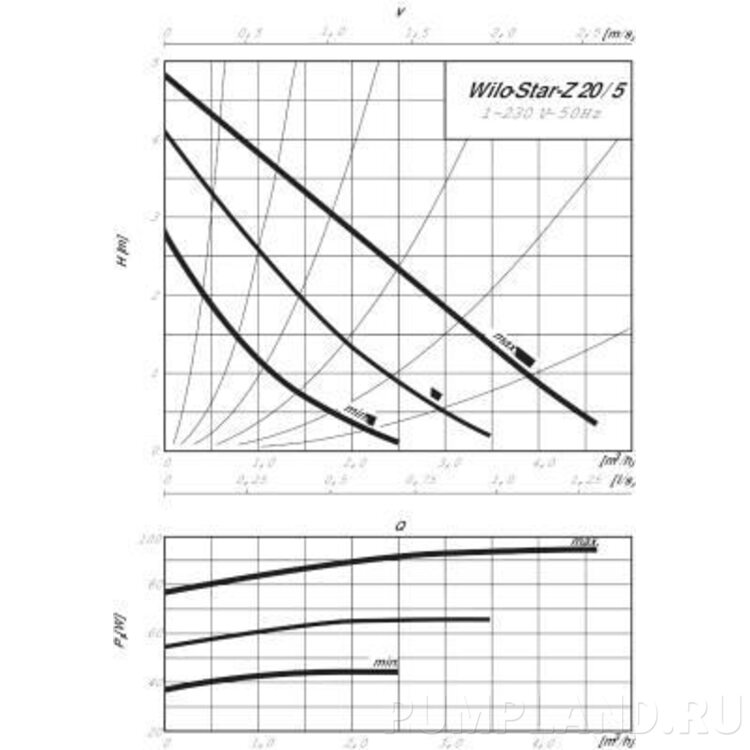

Подбор насоса для системы ГВС

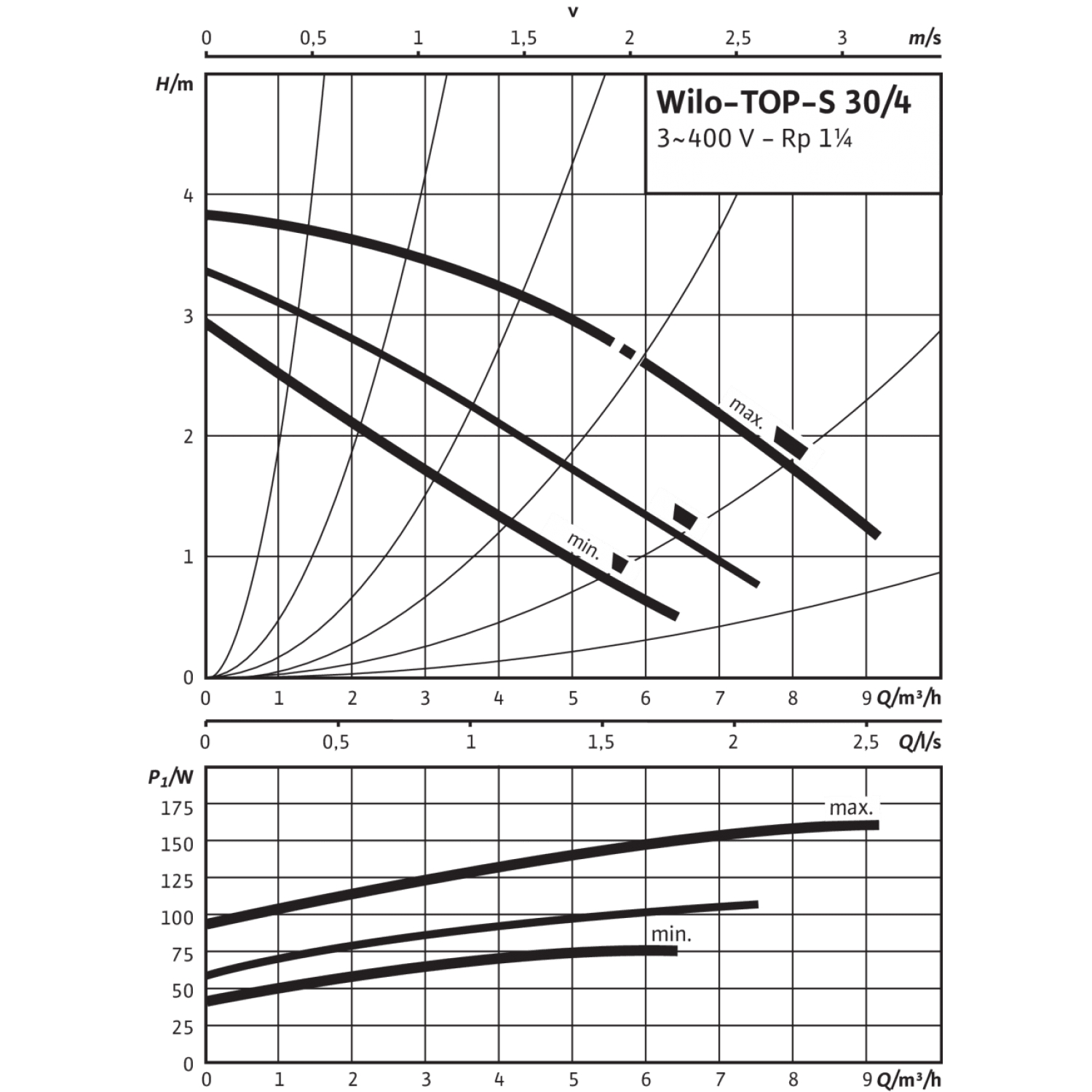

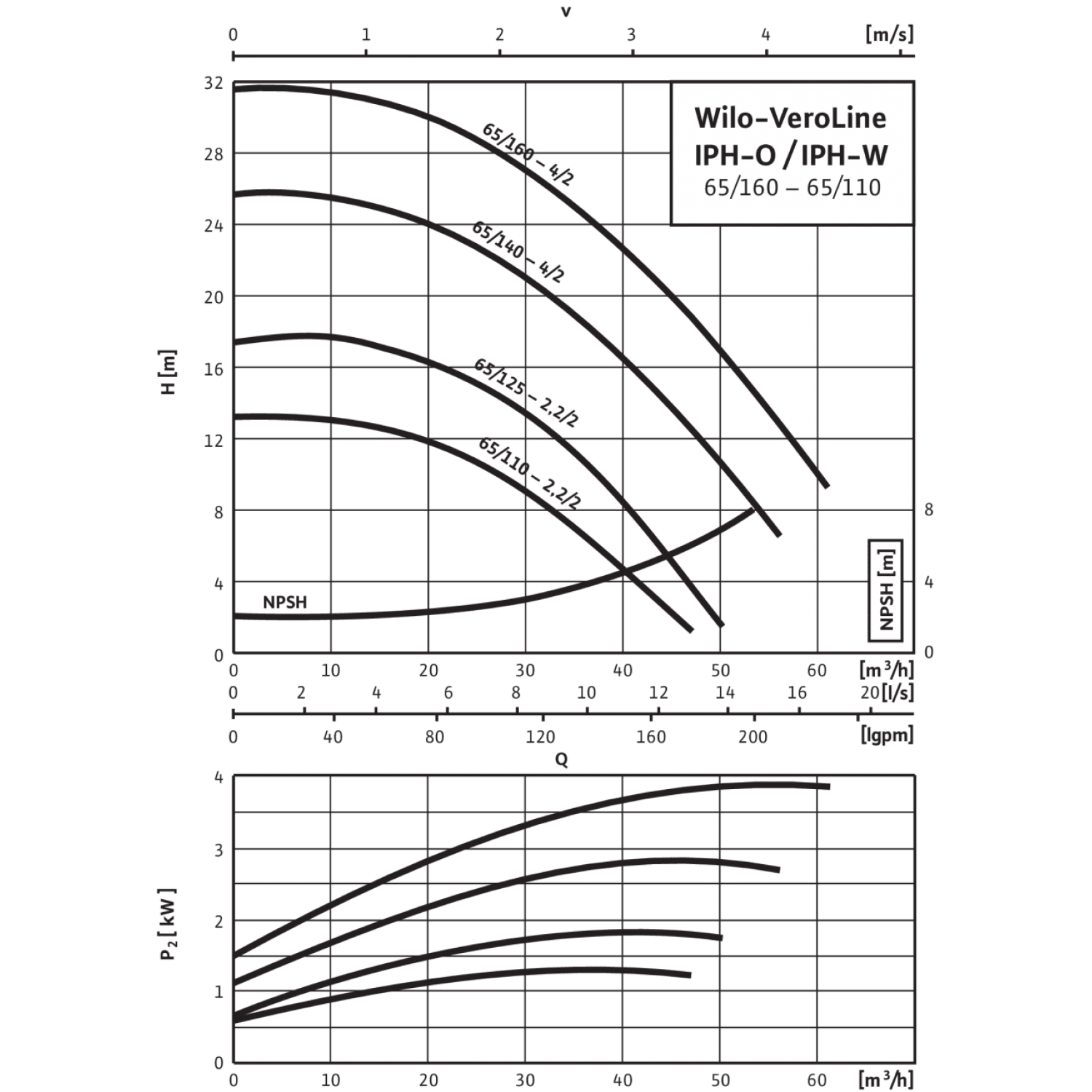

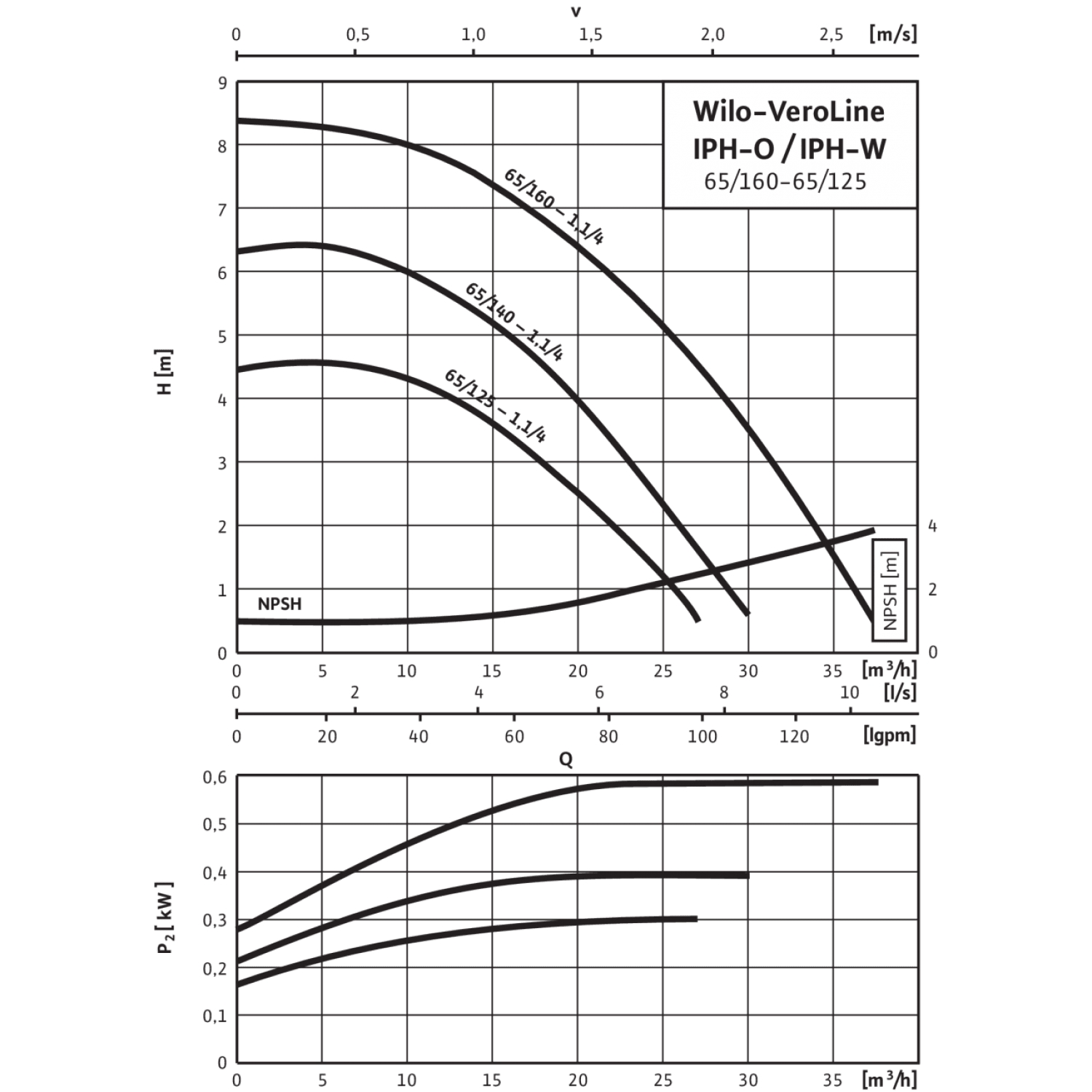

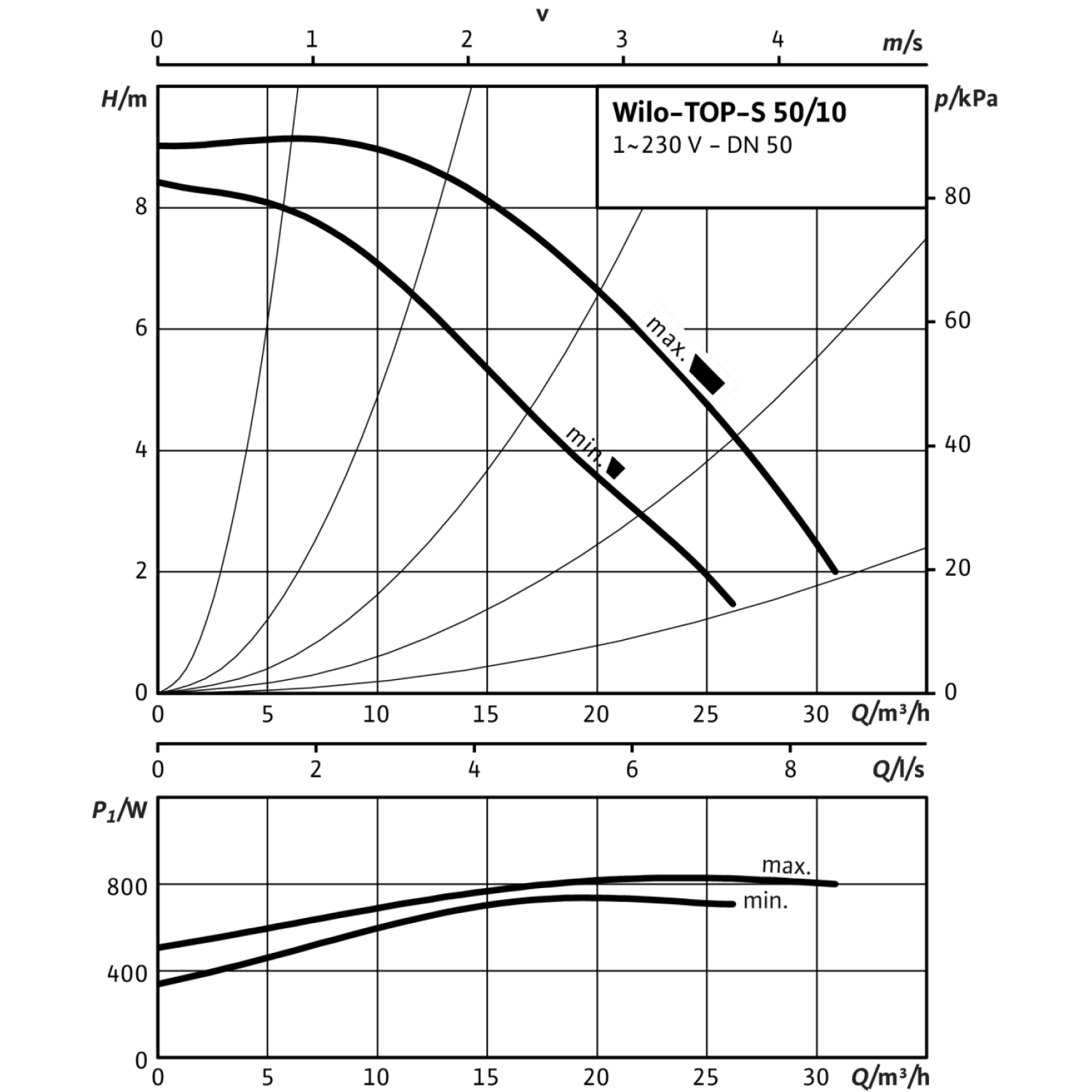

Технические параметры работы насосов различных марок

Рециркулярный насос подходит для отопления и решает задачи подачи ГВС для хозяйственных нужд дома.

Чтобы приобрести хороший аппарат, нужно принимать во внимание:

  • Шум при работе. В жилых помещениях целесообразны малошумные варианты.
  • Напор теплоносителя при подаче. При горизонтальном контуре горячего водоснабжения понадобится высота водяного столба от 50 до 80 см. Вертикальный контур требует показателя от 80 см.
  • Энергопотребление. Зависит от параметров мощности.

Установить оборудование для ГВС можно в классический контур отопления или в теплый водяной пол.

Технические характеристики устройств

Циркуляционные насосы для ГВС и отопления выбирают по мощности и способу монтажа в систему труб

Знание характеристик циркуляционного насоса поможет найти подходящий вариант для домашнего или квартирного отопления. При покупке учитываются такие параметры:

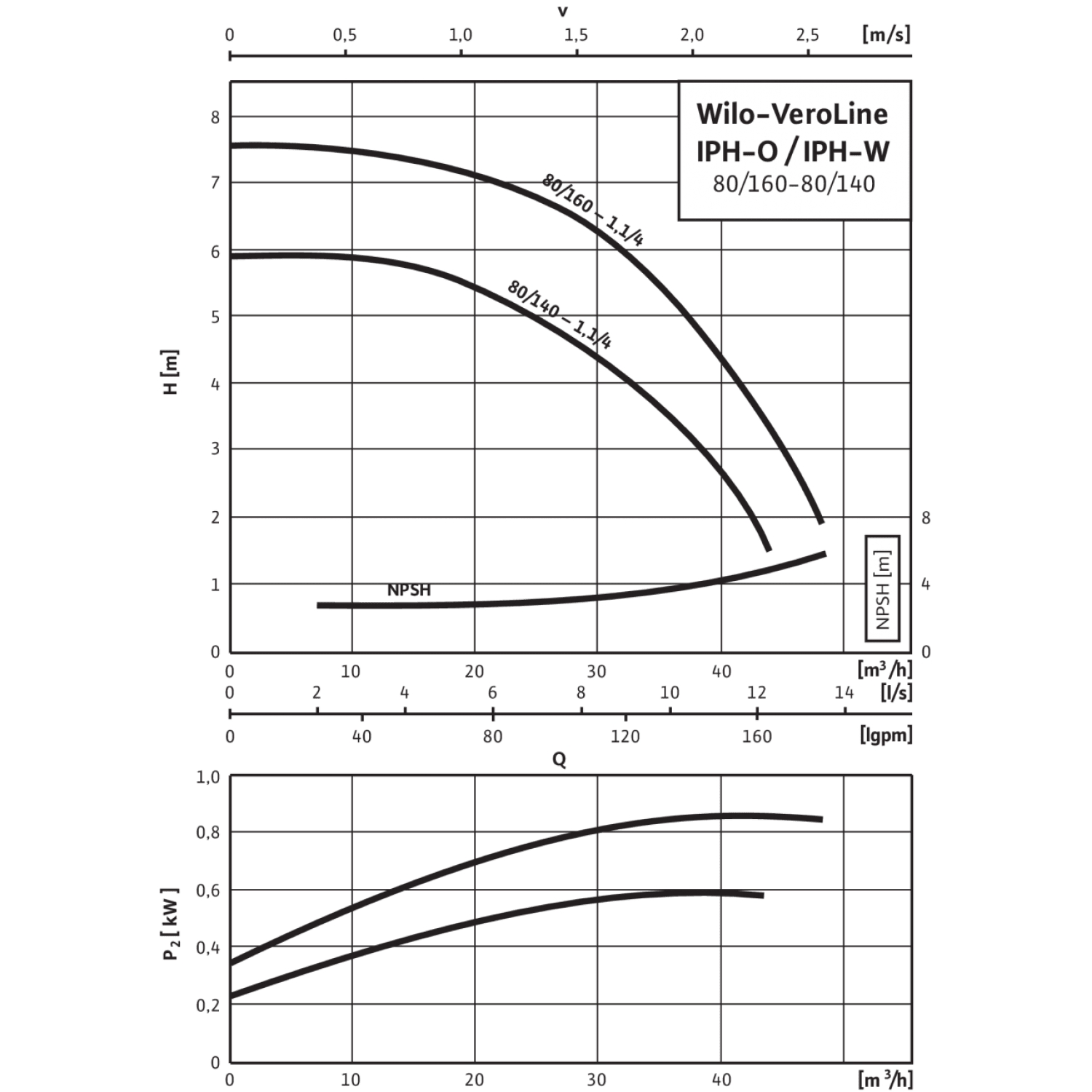

  • напор – технический параметр, определяющий поднятие воды на определенный уровень;
  • расход и показатель производительности – количество теплоносителя, поданного за определенное время;

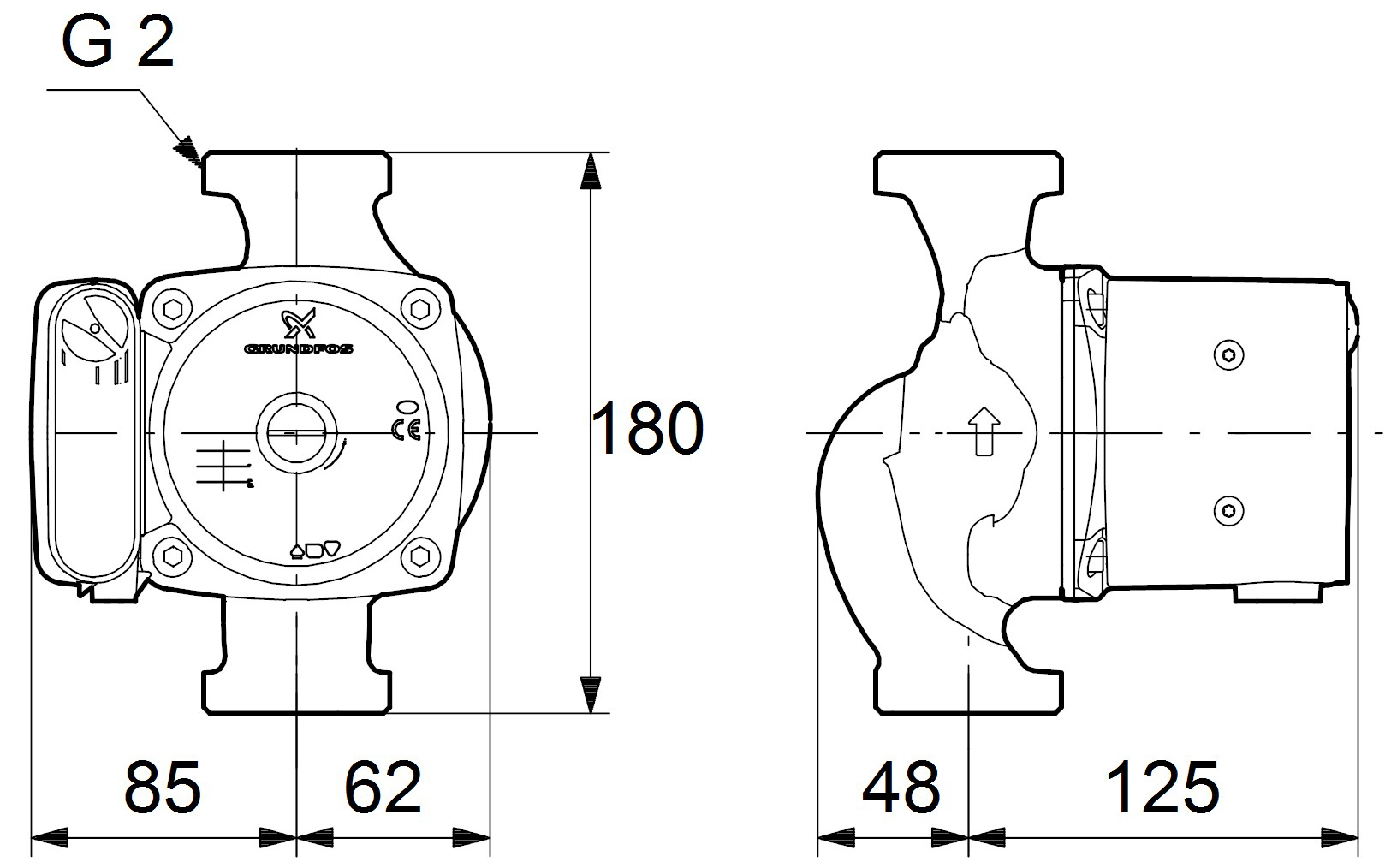

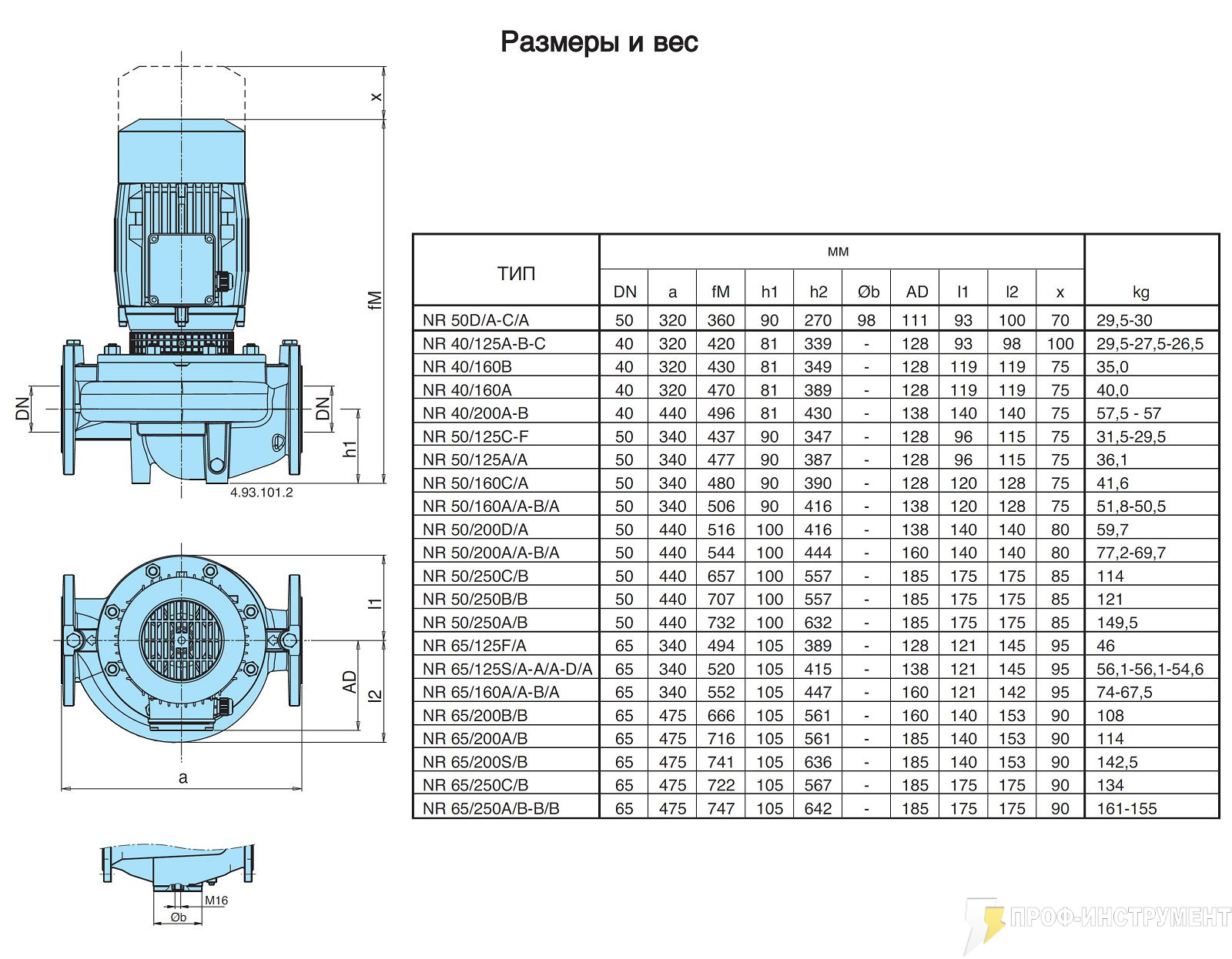

  • монтажные габариты – размер прибора, позволяющий определить возможность врезки в трубопровод.

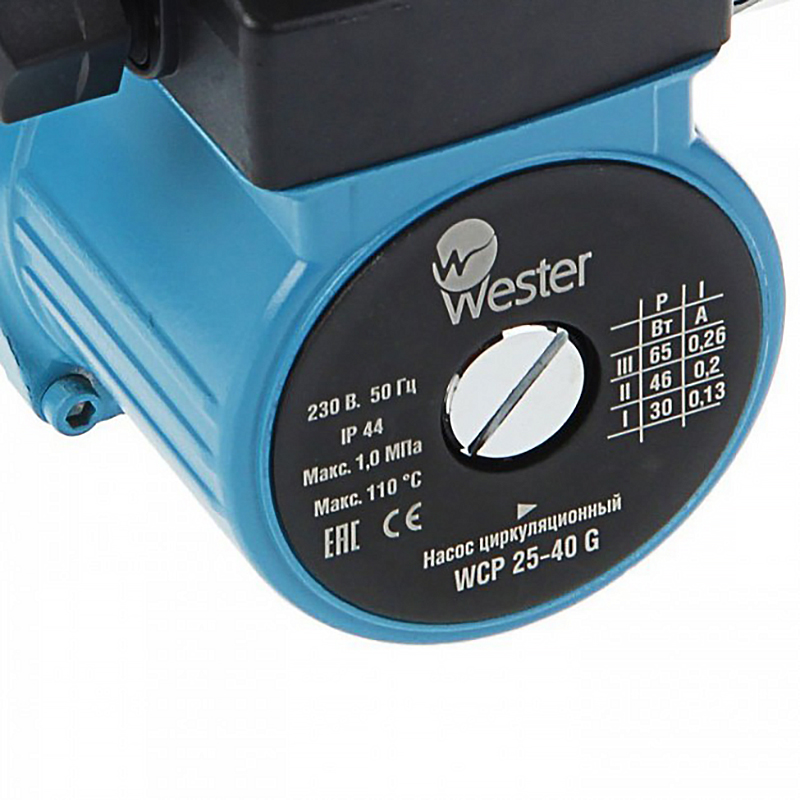

На передней части корпуса присутствуют цифровые и числовые маркеры:

  • разновидность – циркуляционные нагнетатели обозначаются как UP;
  • регулировка скорости – модели с односкоростным режимом не индексируются, S означает ступенчатое переключение, E – плавное частотное;
  • диаметр внутреннего патрубка в мм;
  • напор – в зависимости от изготовителя маркируется в метрах или дециметрах.

По информации на передней панели можно определить тип корпуса. N говорит о том, что использовалась нержавейка, чугун не индексируется, A – о наличии штуцера для спускника, K – о возможности применения для систем с холодной водой, KU –для холодной, но с пенным наполнителем для статора и клеммной коробки.

Подбор насоса для частного дома по техническим характеристикам

Чтобы правильно выбрать напор насоса, нужно подсчитать всю длину магистрали труб

Правильный подбор насосного оборудования осуществляется на основании расчетов по нескольким критериям.

Напор

Понадобится знать общую длину магистрали для перекачки воды. На каждые 10 м длины труб понадобится 0,6 м напора. То есть, частное домовладение с отопительным контуром 70 м предусматривает нагнетатель с напором 4,2 м.

Мощность

Сделать расчет мощности можно на основании СНиП 2.04.07-86:

  • для домов высотой в 2 этажа – от 173 до 177 Вт/м2;
  • для зданий в 3-4 этажа – от 97 до 101 Вт/м2.

Для подбора устройств с учетом теплоизоляции, износа зданий следует использовать таблицу.

Мощность, кВтОбъем комнаты в новых зданиях, м3Объем комнаты в старых зданиях
570-15060-110
10150-320130-220
20320-600240-440
30650-1000460-650
401050-1300650-890
501350-1600900-1100

Производительность

Чтобы вычислить производительность, требуется применить формулу Q = 0,86R/TF–TR, где:

  • Q – расход за час теплоносителя в кубометрах;
  • R – тепловая мощность, затрачиваемая на обогрев;
  • TF – температурный показатель воды на входе;
  • TR – температурный показатель на обратке.

Коэффициент тепловой мощности зависит от климатических условий местности. Частный дом в европейской климатической зоне с небольшой квадратурой предусматривает затраты 100 кВт на прогревание 1 квадрата. В многоквартирных домах тратится 70 кВт на каждый квадратный метр.

Параметры

Имеет значение диаметр патрубков – в самотечных системах он должен быть шире

При вычислении внешних параметров помпы понадобится учитывать особенности коммуникаций:

  • на трубопроводы, смесители и байпасы напольного типа ставят модели 18 см в длину;
  • внутрь теплогенераторов или небольшой магистрали помещаются нагнетатели 13 см в длину;
  • диаметр патрубков зависит от сечения основной трубы, увеличивать габариты можно;
  • на первичные кольца и котловые контуры, самотечные магистрали подходят варианты с патрубками 32 мм диаметром.

В магазинах имеются в основном байпасы под стандартный помпы 18 см в длину.

Обзор моделей циркуляционных насосов популярных изготовителей

Марка Грюндфос выпускает различные серии насосов для бытового и промышленного монтажа

Сравнивать нагнетательные устройства можно не только по параметрам. Выбор также предусматривает изучение информации о моделях известных производителей.

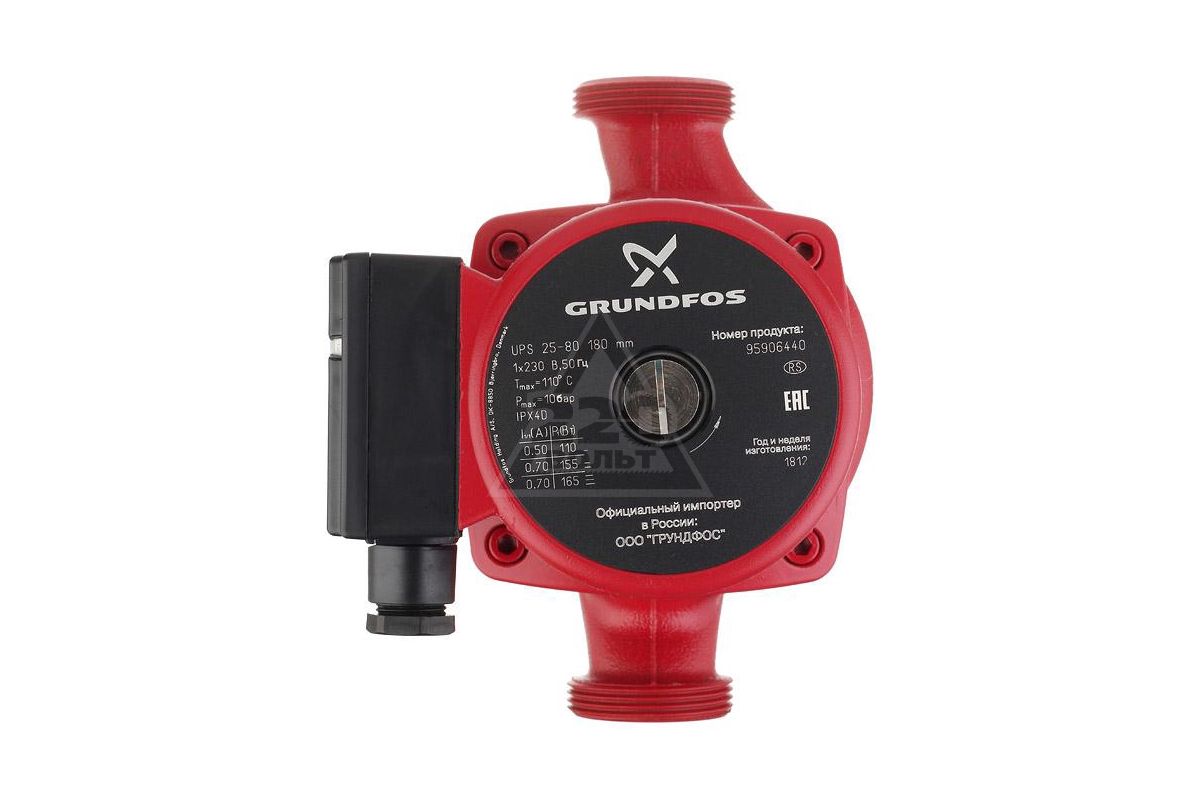

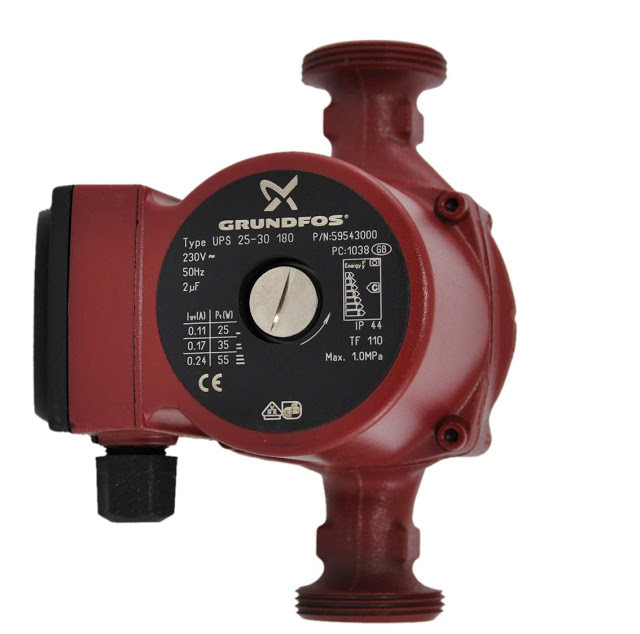

Grundfos UPS

Качественное устройство, оснащенное керамическими подшипниками, нержавеющими гильзами и композитными колесами. Грундофс выпускает в основном мокророторные модели, которые отличаются:

  • энергоэффективностью – потребляют 45-220 Вт;
  • минимальным уровнем шума, не превышающим 43 дБ;
  • температурным диапазоном эксплуатации от 2 до 110 градусов;
  • простотой монтажа и обслуживания;
  • компактность и легкий вес.

Оборудование Grundfos нельзя назвать бюджетным.

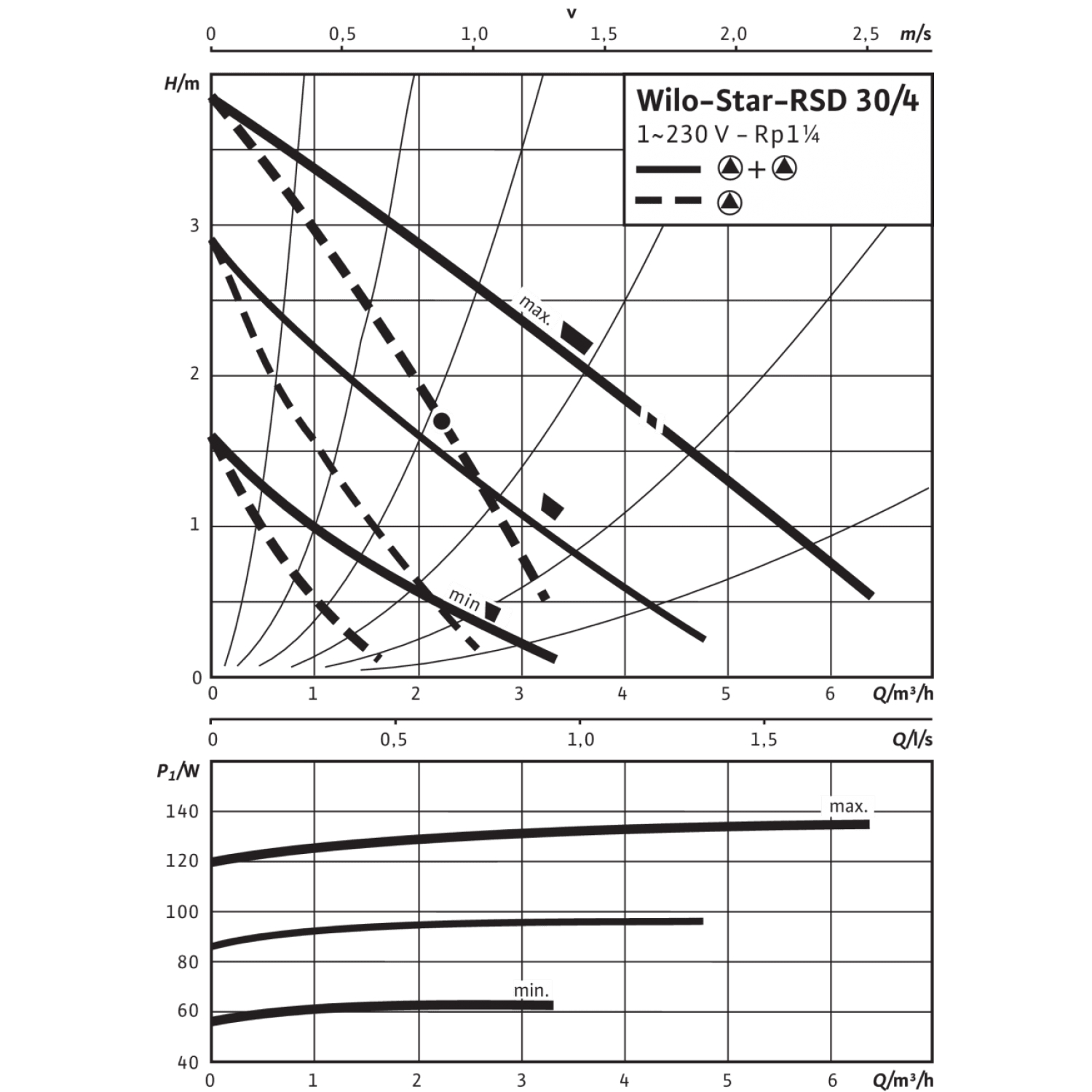

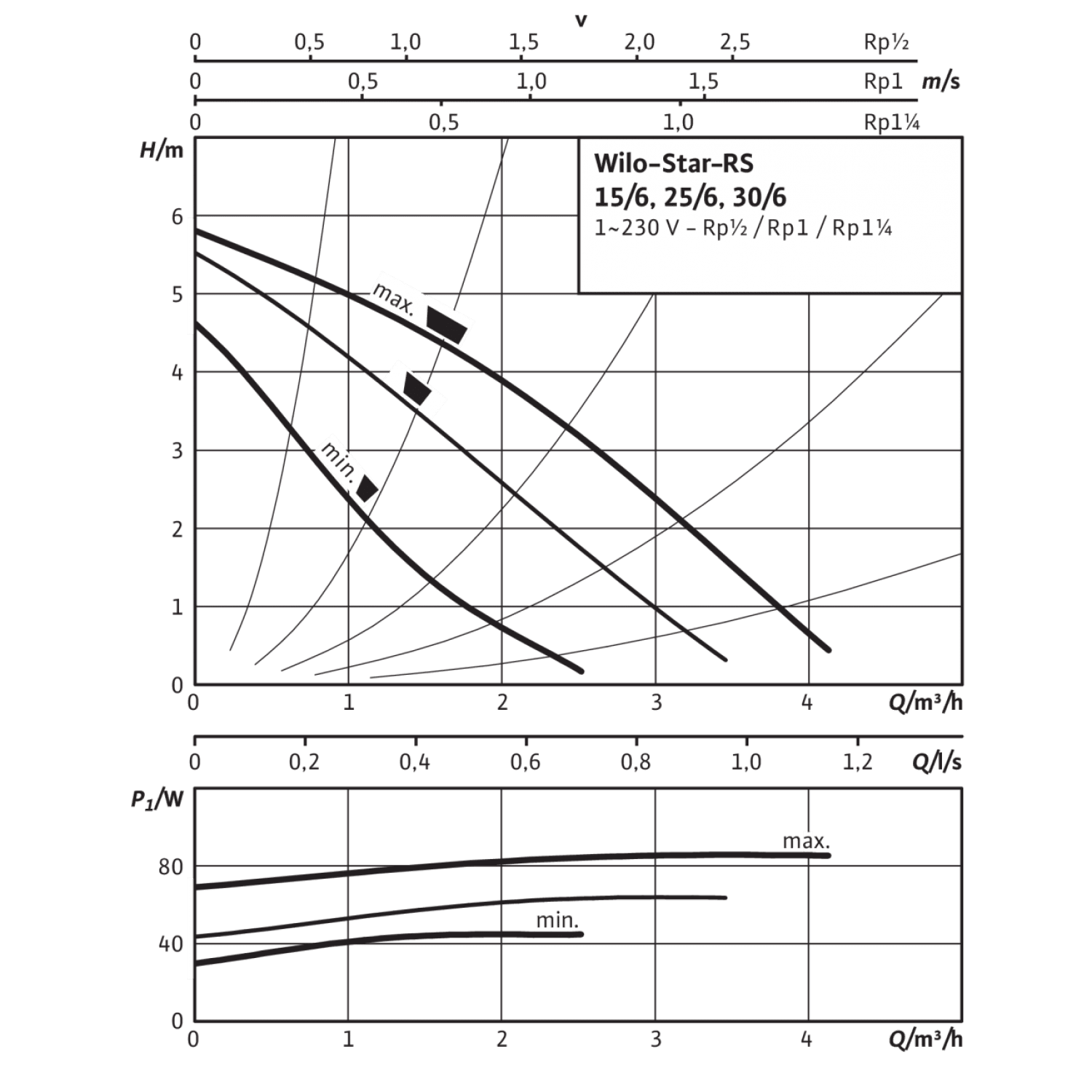

Wilo Star-RS

Итальянские насосы Вило отличаются качеством и долговечностью в российских условиях работы

Серия отличается надежность узлов и электронных схем. Wilo – экономичная модель с режимами регулировки мощности, чугунным корпусом, полипропиленовыми турбинами. Для валов применена нержавейка, для подшипников – металлографит. Особенности агрегатов:

  • легкость монтажа;
  • работа при температуре от -10 до +110 градусов;
  • наличие системы защиты от колебания напряжения.

Насосы на большой скорости шумят.

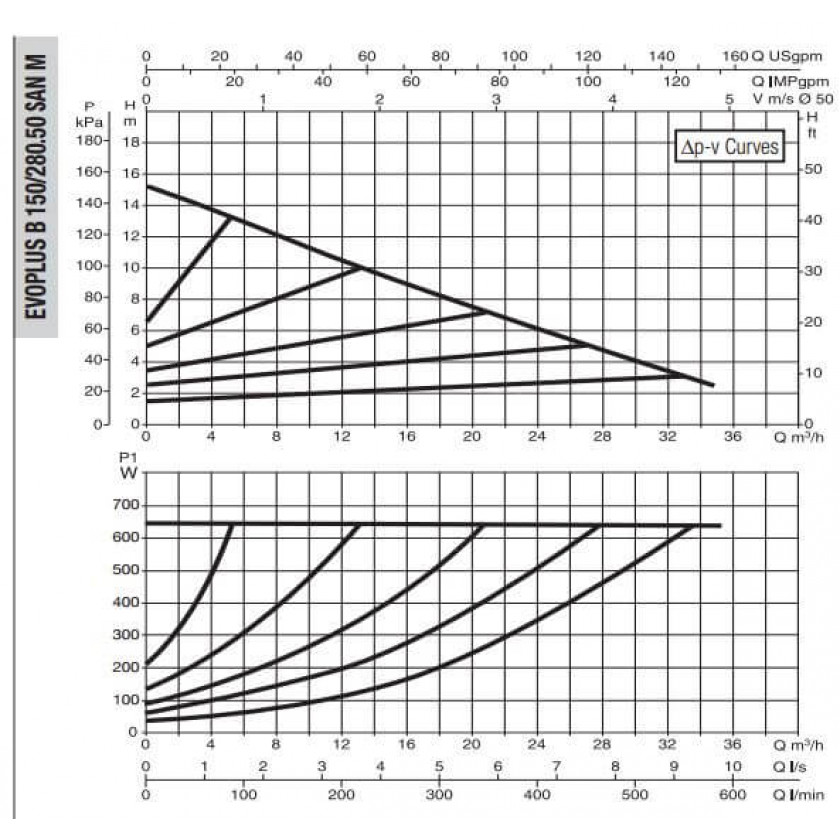

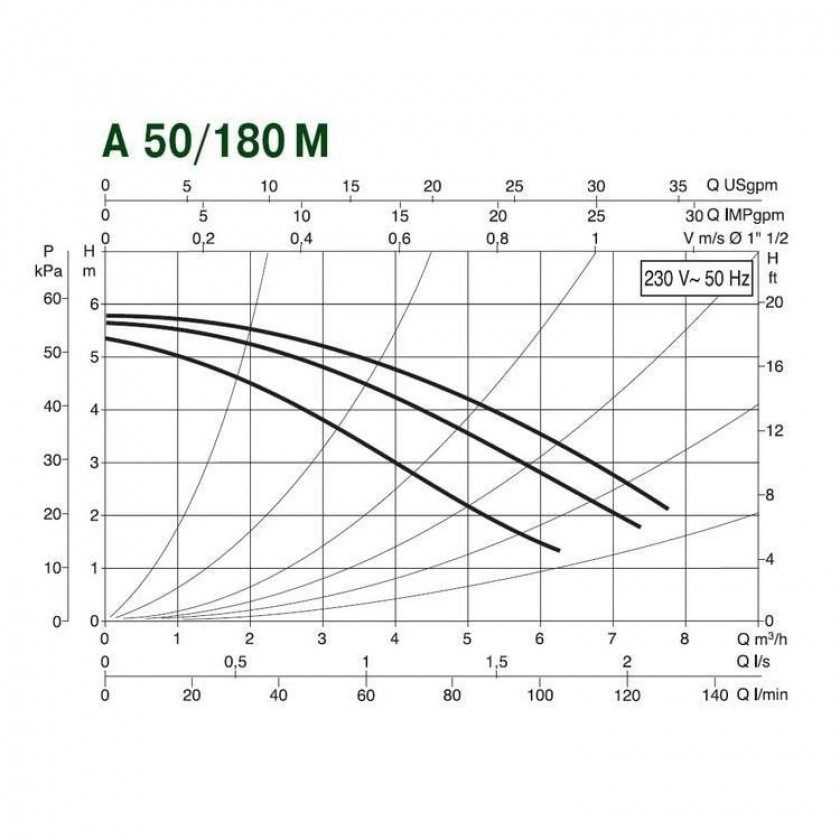

DAB VA

Итальянское оборудование стоит выбрать для эксплуатации в отечественных условиях. Двигатель в литой алюминиевой оболочке, турбинное кольцо из технополимера, вал и подшипник – из керамики. Особенности приборов:

  • три режима регулировки скорости;
  • быстроразъемные монтажные фиксаторы;
  • установочные размеры 130 и 180 мм;
  • шумность на уровне до 70 дБ.

Втулки выполняются из графита.

Циркуляционные помпы обязательны, если в доме проложен закрытый отопительный контур, выполнена лучевая разводка или водяной пол. При учете характеристик, особенностей модельного ряда производителей, легко найти подходящее оборудование.

Циркуляционный насос для систем отопления

Содержание:

Назначение циркуляционного насоса

Виды насосов

Критерии выбора насоса

Монтаж циркуляционного насоса

О неисправностях насоса

Резюме

Циркуляционный насос – один из главных элементов отопительной системы и горячего водоснабжения. Главная функция этого устройства состоит в обеспечении принудительного движения жидкой среды по определенному замкнутому контуру (циркуляция). Благодаря действию насоса обеспечивается более быстрое перемещение теплоносителя в системе.

Назначение циркуляционного насоса

Под циркуляционным насосом понимается устройство, предназначенное для принудительной циркуляции теплоносителя в системе отопления. В системах отопления, основанных на естественной циркуляции воды, он не применяется. Но практика показывает, что врезка циркуляционного насоса в обычную систему, приводит к экономии газа примерно на 20-30%. Чем объясняется такая экономия? Дело в том, что когда теплоноситель принудительно циркулирует в системе, он быстрее возвращается в котел. При этом его температура остается немного выше, чем обычно. Поэтому его легче нагреть снова, то есть на это расходуется меньше энергии, после чего он снова поступает в систему.

В связи с этим, наиболее востребованными в наше время, являются системы отопления, основанные на насосной циркуляции теплоносителя. Эта востребованность обусловлена достоинствами использования указанного оборудования.

К главным преимуществам таких систем, можно отнести:
быстрый прогрев системы. Благодаря циркуляционному насосу вся система «разгоняется» на считанные минуты. В результате этого жилые помещения прогреваются быстро. Обычные системы с естественной циркуляцией теплоносителя отличаются тем, что на прогрев помещений им требуется значительно больше времени;
КПД системы характеризуется более высоким показателем. Наличие циркуляционного насоса способствует увеличению до максимально возможного значения эффективности не только котла, но всей отопительной системы в целом;
– система работает надежно. Благодаря надежности и простоте эксплуатации циркуляционных насосов, система отопления работает также безотказно;
нетребовательность. Данное преимущество обеспечивает независимость системы отопления от различных дефектов в вашей отопительной системе: наличие обратных уклонов, зауженных участков и так далее.


Виды насосов

Существует много разновидностей насосов, используемых для циркуляции жидкостей. По конструктивному решению эти агрегаты напоминают дренажные устройства. Их корпуса изготавливаются из нержавеющего металла. Ротор и вал (на нем устанавливается крыльчатка) – чаще всего выполняются из керамики. Вращение ротора осуществляется с помощью электродвигателя. Вода, поступившая в насос циркуляционный, с одной стороны, нагнетается в трубопровод, расположенный с другой стороны. Теплоноситель движется по системе благодаря центробежной силе. Избыточное давление, созданное в системе, направлено на преодоление сопротивления, возникающего на многих участках трубопровода.

Насосы циркуляционные, по принципу работы, можно разделять на два подвида: «мокрые» и «сухие».

Отметим некоторые особенности циркуляционных насосов отопления, с так называемым «мокрым» ротором. Главной особенностью устройств такого типа является то, что рабочее колесо и ротор, находятся в перекачиваемой жидкости. При этом колесо (нержавеющий металл) отделено от статора, специальным стаканом. Вал насоса, может быть изготовлен не только из керамики, но и из металла. Жидкость, перекачиваемая насосом, одновременно участвует в выполнении 2-х функций: охлаждении двигателя и смазывании трущихся деталей.

Касаясь конструктивных особенностей насосов указанного типа, отметим, что в основе их сборки лежит так называемый модульный принцип. Суть его состоит в следующем. Сами модули подбираются с учетом требований, предъявляемых к циркуляционным устройствам. А именно, в зависимости от требуемой производительности и напора. Модульная конструкция насоса существенно облегчает его ремонт. Фактически он осуществляется простой заменой вышедшего из строя модуля.

Следует обратить внимание и на такое обстоятельство. Использование насоса с «мокрым» ротором освобождает пользователя от необходимости регулярного удаления воздуха из улитки, обустраивая патрубки для сброса. Насос сам производит удаление воздуха.

К преимуществам агрегатов «мокрого» типа следует отнести:
– относительно низкий уровень шума в процессе работы;
– малые габаритные размеры и небольшой вес устройства;
– невысокий уровень потребления электрической энергии;
– относительно большой срок бесперебойной эксплуатации;
– легкость настройки, обслуживания и ремонта.

Самым существенным недостатком насосов этого типа считают его относительно низкий уровень КПД. Как правило, он составляет менее 50%. Это объясняется, в первую очередь, тем, что трудно обеспечить качественную герметизацию ротора. С учетом этого факта, подобные модели, естественно, рекомендуется устанавливать только в системах отопления для небольших частных домов. То есть, там, где общая протяженность трубопроводов является сравнительно небольшой.

Следует также запомнить, что бесперебойная работа «мокрых» агрегатов возможна лишь при условии их правильного монтажа. Основное требование – положение вала должно быть строго горизонтальным. Только при таком расположении вала обеспечивается полноценная водяная смазка подшипников.

В случае, когда необходимо перекачивать большие объемы жидкости в различных системах отопления, применяются устройства с сухими роторами. Свое название они получили благодаря тому факту, что двигатели подобных устройств не имеют непосредственно контакта с перекачиваемой жидкостью. В этом и состоит их характерная особенность. Насосная часть и электродвигатель изолированы друг от друга посредством «скользящего торцового уплотнения».

В основе СТУ (скользящего торцевого уплотнения) – 2 кольца, с отполированными поверхностями. Одно из них, называемое динамическим, насажено на вал. Оно вращается вместе с ним. Другое, именуемое статическим, закреплено неподвижно в корпусе насоса. Кольца находятся в тесном контакте, благодаря пружине, которая взаимно их прижимает. Для их изготовления обычно используется агломерированный уголь. В некоторых моделях, предназначенных для эксплуатации в экстремальных условиях, используются керамические или металлические кольца.

СТУ относится к так называемым динамическим уплотнениям. Они помогают осуществить герметизацию валов, вращающихся в жидкостях. Происходит это следующим образом. Пространство между поверхностями колец, заполняется тонкой жидкой пленкой, поскольку давление воды в системе выше атмосферного. Благодаря этой пленке происходит герметизация насоса. Кроме того, она выступает и в качестве смазки и средства охлаждения соприкасающихся поверхностей. При различных режимах работы насосного устройства, природа трения между поверхностями различна. Трение может относиться к смешанному, граничному или сухому виду. Сухое трение наблюдается в отсутствие смазывающей пленки. Оно приводит к очень быстрому разрушению трущихся поверхностей. В других случаях, срок службы определяется рабочими условиями (составом, температурой жидкости).

Насосные устройства с «сухим» ротором подразделяются на 3 подвида.
1. Консольные. Характерная особенность консольных насосов – сборка, смонтированная на единой платформе. При этом, оси, как насоса, так и двигателя, располагаются вдоль одной линии. Широко используются для организации городского водоснабжения, для решения производственных нужд предприятий.
2. Моноблочные. Они относятся к разряду низконапорных устройств. Для монтажа насоса и электродвигателя используется общий корпус. Эти агрегаты неприхотливы в эксплуатации, легко обслуживаются в работе. Широко применяются для решения задач коммунального хозяйства, в организации инженерных коммуникаций. Два этих подвида имеют отличительную особенность – расположение входного и выходного патрубков под некоторым углом.
3. «In-line» насосы. Главное отличие насосов этой категории по сравнению с предыдущими моделями, это возможность их непосредственной установки на магистрали трубопровода. Патрубки таких устройств расположены на одной линии. Отличаются более высокой надежностью. Предусмотрен механизм компенсации естественной выработки колец, происходящей в результате эксплуатации. С помощью прижимной пружины осуществляется «самоподгонка» деталей.

КПД насосов с «сухим» ротором заметно больше, чем у аналогов с «мокрым» ротором. Он достигает порой 80%. Однако, эти приборы не лишены некоторых недостатков, в числе которых:
наличие высокого уровня шума. В связи с этим их монтаж рекомендуется осуществлять в отдельном помещении, обладающем хорошей звукоизоляцией;
обязательность поддержания чистоты, как теплоносителя, так и воздуха внутри помещения. Возникновение воздушных завихрений в процессе работы насоса, приводит к притягиванию пылевых частиц. В результате попадания таких частиц в корпус, герметичность нарушается. Поэтому, возникает необходимость контроля уровня запыленности воздушной среды, окружающей насос, а также состава теплоносителя.

Критерии выбора насоса

Выбор конкретной модели и типа насоса осуществляется с учетом нескольких факторов. К ним, в первую очередь, относятся:
– так называемая продуктивность насоса. Расчет этого параметра осуществляется на основе выбора оптимального условия максимальной загруженности;
– условия эксплуатации оборудования. Они различаются по типу теплоносителя, температурному режиму, материалу и диаметрам труб;
– значению внутреннего давления насоса (напора). Оно должно быть выбрано в соответствии с суммарным гидравлическим сопротивлением всей системы. При этом этажность сооружения не играет роли.

Монтаж циркуляционного насоса

Следует запомнить главное правило при установке циркуляционных насосов: его вал должен быть расположен всегда горизонтально. Установлено, что вертикальное расположение вала насоса приводит к потере около 30% его производительности.

Обвязка (установка) насоса в систему отопления осуществляется следующим образом. Для того, чтобы установить насос в уже действующую систему отопления, следует сделать обводную линию, или так называемый байпас (перепуск). Для этого разрезают главную (подающую) трубу, куда вставляют шаровой кран. Отдельно собирают байспас и монтируют его к основной трубе по известной схеме. Рекомендуется ставить перед насосом фильтр, а также шаровые краны с обеих сторон. Это нужно для аварийного отсоединения насоса в случае неполадок, не сливая при этом всю воду из отопительной системы.

О неисправностях насоса

Одна из проблем, возникающих при использовании циркуляционных насосов в системе отопления, состоит в следующем. Насос работает, как правило, в зимний период времени. Другими словами, он постоянно в это время находится в рабочем состоянии и не создает нам проблем. Как только заканчивается зимний период, мы отключаем насос. И длительное время он находится вне привычного для него состояния.

Вследствие того, что вода в системе не отличается хорошим качеством, в ней происходит выпадение солей жесткости в осадок. Солями жесткости называются растворенные в воде соли щелочноземельных металлов (в основном, к ним относятся кальций и магний). Жесткость воды определяется уровнем концентрации именно солей жесткости. Следовательно, это осадок накапливается и в пространстве, отделяющем крыльчатку от насоса. Таким образом, насос, который не работает, как говорят, закоксовывается. Поверхность крыльчатки покрывается слоем солей жесткости.

Когда наступает отопительный сезон, мы запускаем насос. Но при этом наблюдаются нежелательные явления: гудение, отсутствие циркуляции в системе. Они напрямую связаны с тем, что крыльчатка не может вращаться из-за наличия солей жесткости. У маломощных моторов крыльчатка вообще не может вращаться. Что лучше предпринять в указанной ситуации?

Самый кардинальный, но не экономичный выход из нее, это заменить насос. Однако, чаще всего, проблему можно решить более простым способом. Это самому попытаться запустить насос, открутив гайку и повернув с помощью подходящего инструмента вал насоса. Это бывает достаточно во многих случаях. Если же в результате этих действий насос не заработает, придется отделить ротор и основательно очистить поверхности корпуса и крыльчатки от образовавшейся накипи.

Резюме

Положительный эффект от применения циркуляционных насосов очевидна пользователям автономных систем отопления. Благодаря им обеспечивается более высокая степень комфорта в помещениях. Она проявляется в появлении ряда новых возможностей:

– поддержания заданной температуры в каждом отдельно взятом помещении;
– уменьшения разницы в температурах, которыми обладают нагретый теплоноситель, выходящий из котла и остывший, обратно возвращающийся в котел. Благодаря этому, происходит заметное увеличение срока службы отопительного прибора;
– установления в системе труб, имеющих относительно малый диаметр;
– практического исключения потерь теплоносителя за счет испарения, свойственного открытым системам.

Циркуляционные насосы Oasis – технические характеристики моделей

Циркуляционный насос Oasis выпускается китайским производителем Forte Techmologie&Production. Такие устройства заняли достойное место на рынке насосного оборудования. Они зарекомендовали как себя как качественные и надежные приборы, которые стоят недорого.

Циркуляционные насосы Оазис предназначены для выполнения самых разных задач и выпускаются в разных вариациях: циркуляционные, погружные, дренажные, поверхностные.

В каждый вид насосных агрегатов включена группа насосов с отличительными техническими характеристиками, исходя из которых каждый пользователь может подобрать нужное оборудование.

Циркуляционный насос OASIS СR 32/2

Общее описание циркуляционного насоса Oasis

Такие приборы отличаются небольшими размерами и применяются для установки в системах индивидуального отопления и теплого пола. Корпус устройств выполняется из чугуна или дюраля, благодаря этому насосы отличаются хорошей продолжительностью работы. Выбирая такое оборудование, необходимо принимать во внимание диаметр резьбового соединения, а также максимальные показатели напора и подачи.

Для квартир подойдет насос с напором 2 м, для одноуровневых домостроений — 4 м. Для отопительной системы двухэтажного дома необходимо оборудование с напором 6 и 8 м.

От производительности устройства зависит скорость, с которой движется теплоноситель. Чем выше этот параметр, тем меньше времени будет требоваться для прогрева помещения.

Как правильно установить насос циркуляции, можно узнать в этой статье

Классификация

Весь набор товара, предлагаемый китайской компанией, можно подразделить на 4 группы:

  1. Циркуляционные насосы серии CN — такие агрегаты устанавливаются в закрытые отопительные контуры для перекачивания теплоносителя по трубам и поддержания температурного режима в системе на определенном уровне. Они не увеличивают давление жидкости, не принимают участия в процессе заполнения системы или восполнения потерь воды.
  2. Повышающие аппараты CRP — совместно с предшествующей группой они выступают как насосы для отопления, служащие для повышения давления на определенном участке системы.
  3. Погружные помпы — выпускаются под маркировкой VN и SN фекальные и скважинные погружные аппараты.
  4. Дренажные — это устройства, которые обозначаются DN, предназначены для отвода чистой воды и коммунальных стоков с загрязнениями.

Устройство и принцип функционирования

Конструкция насосов Oasis состоит из:

  • корпуса вытянутой конфигурации, имеющего горизонтальную форму;
  • также ключевыми элементами являются ротор и электромотор, которые локализованы внутри самого корпуса;
  • колеса с несущими лопастями. Монтируется на самом роторе. Внешне напоминает две параллельные пластины в форме диска, между которыми находятся лопасти, образующие крыльчатку. За счет отверстия в одном из дисков в ротор попадает теплоноситель. Другой диск отвечает за фиксацию ротора на валу мотора.

Насосы оазис являются оборудованием с мокрым ротором. Это говорит о том, что их ротор все время находится в непосредственном контакте с жидкостью. В процессе этого поверхности трущихся друг с другом деталей смазываются и остывают естественным путем. Для того, чтобы этот процесс хорошо протекал, насосы с мокрым ротором монтируются только в горизонтальном положении. Это требование нужно строго соблюдать для того, чтобы механизм не пересыхал.

Устройство насоса циркуляции

Принцип работы циркуляционного насоса очень схож с современными дренажными насосами. Рабочее колесо с крыльчаткой начинают вращение и в результате образуется центробежная сила. Благодаря этому теплоноситель захватывается с одной стороны насоса и выталкивается в трубы уже с другой. Во время этого процесса давление в системе не повышается, а лишь позволяет снижать силу сопротивления жидкости.

Узнать о том, как разобрать и отремонтировать насос циркуляции самому, можно здесь

Достоинства циркуляционных насосов Оазис

Циркуляционные помпы Оазис обладают следующими плюсами:

  • в бытовых условиях их очень просто и удобно применять;
  • по размеру устройства — небольшие;
  • у такого оборудования вы можете регулировать температурный режим при необходимости;
  • отличаются экономичностью, они потребляют небольшое количество электрической энергии;
  • еще одна важная характеристика — отсутствие потерь теплоносителя;
  • риск того, что в процессе работы может образоваться воздушная пробка — практически сведен к нулю;
  • прибор не издает никаких шумов;
  • в монтаже и уходе устройства очень простые;
  • если сравнить насосы оазис с другими фирмами, выпускающими такое оборудование, то стоят они намного дешевле.

В качестве минуса можно выделить невысокую производительность.

Модельный ряд циркуляционных насосов Оазис серии CN 25

Циркуляционный насос Оазис CN 25

Эта серия насосов предназначена для улучшения циркуляции жидкости в отопительной системе и для обогрева теплых полов частных домов и многоэтажных коттеджей.

Предназначены для труб, диаметр которых не превышает 25 мм. У таких устройств имеется три скоростных режима, которые очень продуктивные. Чем больше производительность насоса, тем больше электрической энергии он потребляет. Однако, в целом такие приборы считаются очень эффективными.

Исходя из высоты подъема выделяются следующие модели циркуляционных насосов Оазис:

  • CN 25/2;
  • CN 25/4;
  • CN 25/6;
  • CN 25/8.

Цифры 2, 4, 6, 8 говорят о максимальной высоте подъема жидкости ( например, для CN 25/4 — 4 м соответственно).

Особенности:

  • перегоняют только чистую воду без частичек грязи;
  • работают от стандартной сети под напряжением 220 В;
  • крыльчатка сделана из композитного материала, а сам корпус выполнен из чугуна;
  • подшипники отличаются долгим сроком службы и устойчивостью к линейному расширению;
  • устройства работают с теплоносителем в широком диапазоне температур — от -10 до +110.

Технические характеристики:

  1. Мотор – 60/72/90/100 Вт (соответственно для каждой модели).
  2. Производительность – 30/60/40/60 л/мин.
  3. Рабочее давление жидкости (макс.) – 1 атм.
  4. Масса – 2,5/2,68/2,55/2,9 кг.

Все вышеописанные модели монтируются исключительно в горизонтальном положении и имеют конструкцию с мокрым ротором.

Серия CN 32

Насос циркуляционный Oasis CR-32/2

Их предназначение идентично предыдущей линейке, они подходят для чистой и не сильно загрязненной воды. В отличие от насосов маркировки CN 25, обязательным условием для них является применение труб большого диаметра — 3,2 см. У них есть тумблер переключения скорости, за счет чего пользователь могут сами задавать нужный температурный режим и осуществлять регулирование расхода энергии.

В соответствии с наиболее максимальной высотой подъема жидкости в 2,4,6 и 8 м, выделяются следующие разновидности насосов:

  • CN 32/2;
  • CN 32/4;
  • CN 32/6.

Установку модели CR 32/8 Oasis, в отличие от предыдущих трех, можно осуществлять как в горизонтальном, так и в вертикальном положениях.

Их плюсы:

  • ротор — мокрый;
  • они не так привередливы к качеству воды;
  • могут работать в разных температурных режимах;
  • более высокие показатели мощности и пропускной силы;
  • гарантия на обслуживание — достаточно продолжительная.

Технические характеристики:

  1. Давление – 10 бар.
  2. Производительность в час – 1,8/2,4/2,4/10,2 м³.
  3. Мотор – 60/72/90/245 Вт.
  4. Вес – 2,8/2,9/2,7/4,8 кг.

Повысительные насосы Oasis

В случае, когда естественной циркуляции жидкости не хватает для поддержания температуры системы отопления и нагрева помещений и требуется установка вспомогательного оборудования. К таким приборам относятся нагнетающие насосы Оазис.

Насос повышающий Oasis CNP

Их ключевые достоинства следующие:

  • изделия выполнены в соответствии с европейскими стандартами, отличаются высоким качеством;
  • расходуют небольшое количество электрической энергии;
  • в работу практически не шумят;
  • устройства просты в монтаже и обслуживании;
  • характеризуются длительным сроком службы.

CRP 15/19 — это один из насосов Oasis, который повышает давление. Он может использоваться для подачи как холодной, так и горячей воды под напором.

Технические характеристики:

  1. Электродвигатель – 0,12 кВт.
  2. Пропускная способность – 30 л/мин.
  3. Напор – 9 м.
  4. Давление – 0,6 атм.
  5. Вес – 2,6 кг.

В заключение стоит отметить, что выпускаемые сегодня циркуляционные насосы Оазис не нуждаются в специальном уходе. Соблюдая все рекомендации производителя вы получите качественное и долговечное оборудование.

Циркуляционные насосы для систем отопления

Выбрать насос, который будет оптимально подходить для каждого, отдельно взятого, случая, не так просто, как кажется на первый взгляд.

При покупке агрегата нужно учитывать все достоинства и недостатки, которые присущи тому или иному виду насосов.

Специалисты советуют в этом случае устанавливать циркуляционный насос.

Маленькое, но очень полезное устройство значительно улучшит коэффициент полезного действия всей системы, в результате этого помещения обогреются намного лучше.

Что это такое и в чем заключается принцип его работы

Если вы являетесь владельцем частного дома, в котором обустроена гидравлическая система отопления, то вас, скорее всего, интересует вопрос:

  • как сделать ее работу наиболее эффективной, и при этом, максимально, снизить расходы на содержание отопительной магистрали.

С помощью данного приспособления повышают давление в системе и увеличивают скорость потока рабочей жидкости.

А с установкой байпаса для циркуляционного насоса (какой купить) можно добиться намного лучшего прогрева батарей.

Что собой представляет аппарат?

Это коробка, внутри которой находится небольшой асинхронный силовой агрегат, выполняющий работу по повышению давления.

Механизм находит свое применение, как в одноэтажных домах, так и в многоэтажных постройках.

Выбрать продукцию можно, в зависимости от погодных условий региона, в котором вы проживаете, и от личных нужд и потребностей домовладельца.

Для обеспечения надобности всех нуждающихся в данном виде товара, рынок нашей страны предлагает различные модели насосного оборудования от известных и не очень именитых производителей (для чего нужен гидроаккумулятор в системе отопления написано здесь).

Циркуляционные насосы работают от электрической сети. Поэтому, для того, чтобы привести механизм в действие, достаточно будет просто включить устройство в сеть.

А известно ди вам, сколько стоит пробурить скважину для воды на приусадебном участке? Как рассчитать сметную стоимость, взяв за основу объем работ, написано в полезной статье.

Как сделать желонку для бурения скважины своими руками узнайте на этой странице.

Электроустановка нужна для циркуляции рабочей жидкой субстанции по трубам в принудительном порядке.

Важная информация для владельцев частных строений! Если вы хотите использовать для своей системы отопления циркулирующий насос, не отвергайте метод непринужденного движения жидкости по трубопроводу.

В случае принятия решения о создании принудительной системы (схема водоснабжения частного дома с насосной станцией размещена на этой странице) кругооборота теплоносителя в системе, не забудьте обустроить альтернативные источники питания для помпы.

Отдельно, хочется сказать о главном преимуществе данного вида оборудования – это неприхотливость в работе.

Благодаря такому качеству прибора, на работе системы никак не отражаются зауженные участки и неправильный уклон трубопровода.

Если в вашей отопительной магистрали нет естественного круговорота теплоносителя, то циркуляционный насос – это наилучший выход из положения.

Модификации оборудования для повышения циркуляции

Существует два вида насосов, повышающих давление.

Циркуляционные агрегаты с так называемым «мокрым» ротором.

Почему это устройство имеет такое странное название?

Потому, что во время эксплуатации механизма, мотор опускается в воду.

Таким манером происходит его охлаждение, смазываются трущиеся детали, и снижается уровень шума, производимый изделием.

В результате этого, вам не придется думать о том, каким образом обустроить дополнительную звукоизоляцию и не нужно будет переносить механизм в специальное нежилое помещение.

Такой насос снабжается керамическим или металлическим валом. Что касается конструктивных особенностей, то такие помпы изготавливаются по модульной концепции.

Подборка самых важных узлов и деталей производится в зависимости от требований, предъявляемых к насосу, а именно: напор и работоспособность.

Конструкция, сама по себе, не сложная, легко поддается ремонту, который заключается всего лишь в замене, вышедшего из строя модуля.

Информация, которую нужно принять к сведению!

А вы знаете, какой лучше выбрать гидроаккумулятор, вертикальный или горизонтальный? Описание баков для стабилизации давления в водопроводе прочитайте в полезной статье.

Видео, как клеить полипропиленовые трубы, посмотрите здесь.

На странице: https://ru-canalizator.com/kanalizatsiya/bytovaya-tehnika/kanalizatsiya.html написано, как правильно проложить канализационные трубы.

При эксплуатации насосов с «мокрым» ротором, не стоит, чрезмерно концентрировать свое внимание на появлении воздуха в системе отопления (удаление воздушной пробки).

Данное устройство имеет один существенный недостаток – низкий КПД (менее 50%).

Именно, по этой причине, агрегат не рекомендуется к установке в многоэтажных домах. В данном случае расходы на электроэнергию будут слишком большие.

Агрегат с «сухим» ротором.
Насосы, о которых сейчас пойдет речь, в основном, используются в тех случаях, когда есть необходимость в перекачке теплоносителя в больших объемах.

Конструктивная особенность данных механизмов заключается в следующем: жидкость, когда передвигается по трубопроводу, не контактирует с двигателем.

Между кожухом насоса и механическим приводом имеется торцевой, скользящий уплотнитель.

В процессе работы, между плоскостями образовывается тончайшая пленка из воды, именно, она обеспечивает герметизацию помпы.

Кольца, чаще всего, изготавливают из:

  • нержавеющей стали,
  • керамики,
  • агломерированного угля.

Эти показатели нужно учитывать в зависимости от того, где будет работать механизм.

Насосы с «сухим» ротором бывают двух модификаций:

  • с муфтовым соединением,
  • с прифланцованым силовым агрегатом.

Преимущества электроустановки:

  • высокий КПД – 80% и хорошая производительность.

У аппаратов этого типа есть несколько недоработок:

  • высокая стоимость,
  • повышенный уровень шума.

[note]По этой причине, владельцам частных домов приходится монтировать установку в комнате, удаленной от жилых помещений.[/note]

Такое устройство, чаще всего, покупают для повышения напора теплоносителя в отопительной системе многоэтажного дома.

Если вы хотите правильно выбрать насос для принудительной циркуляции жидкости (цена антифриза для системы отопления) в магистрали, нужно уметь ориентироваться в его параметрах технического характера.

И еще, что очень важно знать, это, какие сведения несет в себе маркировка товара.

Для того, чтобы быстро определиться с нужной вам моделью, необходимо хорошо разбираться в цифрах и буквах, имеющихся на корпусе насоса.

При покупке изделия, нужно обращать внимание только на его основные показатели:

  • напор,
  • расход рабочей жидкости.

Что подразумевается под напором?
Это гидравлическое сопротивление системы, которое может преодолеть агрегат.

Данное значение измеряется в метрах водяного столба.

Производительность замеряют в метрах кубических в час (м3/ч).

Стоит знать! Напор и производительность – это величины, обратно пропорциональные друг другу.

Именно, поэтому, определить модель, которая будет наилучшим образом подходить для конкретной магистрали, помогут напорно-расходные характеристики насоса.

Запомните! В этом случае утверждение: «чем мощнее, тем лучше» не уместно. Потому что тогда вам придется покупать дорогой агрегат и оплачивать большие счета за электроэнергию.

Что нужно знать при подборе

Основной параметр, который стоит учитывать при покупке насоса, это количество тепла, которое поможет сэкономить байпас, необходимого для комфортного проживания.

Эти показатели рассчитываются, в зависимости от самых холодных пяти дней в отапливаемый период.

Существуют организации, в которых все эти подсчеты ведутся с помощью специальных программ.

В результате полученных вычислений, каждому виду циркуляционного насоса присваиваются необходимые технические показатели.

Многие обыватели выбирают насос для личного пользования, в зависимости от отапливаемой площади жилых помещений.

Типовые расчеты для широт средней полосы России:

  • если у вас двухэтажный дом, то при температуре воздуха на улице до -25 градусов, нужно покупать насос из расчета 173 Вт на 1 м2. А если температура на улице понижается до -30 градусов Цельсия – 177 Вт на 1 м2;
  • трехэтажные и четырехэтажные постройки. В этом случае нужно брать соответственно 97 и 101 Вт на 1 м2.

Эти варианты предлагаются для тех, кто сам не хочет или не умеет производить индивидуальные расчеты.

Технические параметры некоторых известных марок

Изделия датской фирмы Грундфос.

Они характеризуются довольно широкой сферой применения.

Технические показатели, которыми обладают помпы данного бренда, дают возможность перекачивать теплоноситель только с одним условием:

  • в нем не должно быть примесей масла и других агрессивных сред.

Технические данные насосов Грундфос.

  • Предельный напор – 4м.
  • Наиболее оптимальный напор – 2,5м.
  • Электрическая мощность – 25, 35, 45 Вт.
  • Допустимое расстояние монтажа – 180мм.
  • Сечение патрубков – 25мм
  • Максимальный подъем – 4м.
  • Питание – 1х230В
  • Вес изделия – 2,6кг.

На российском рынке большим успехом пользуется продукция немецкой фирмы WILO. Уже много лет концерн производит насосное оборудование для отопительных систем различного типа.

Из всей линейки продукции данной компании особой популярностью для автономного отопления пользуется такая модель, как Wilo-Stratos ECO.

Ее технические характеристики.

  • Максимальное потребление – 2,6 м3/ч.
  • Напор – 5 м.
  • Расчетная мощность – 59 Вт.
  • Размер внутреннего сечения для подсоединения – 25 мм.

Выбирая насос, обратите внимание на репутацию производителя, которую он успел заслужить за все время нахождения его изделий на рынке.

Как это можно сделать?

Очень просто! Зайдите на любой интернет-ресурс и прочтите отзывы покупателей об изготовителе данного вида товара. Только так, вы сможете составить для себя реальную картину.

Как правильно подготовить оборудование к монтажу

  1. Первое, что нужно сделать, это достать насос из упаковки и осмотреть его на наличие дефектов.
  2. Если агрегат, какое-то время хранился при низких температурах, то прежде, чем запускать механизм в действие, нужно выждать 24 часа.
  3. Перед тем, как вы начнете устанавливать устройство, нужно внимательно исследовать все стыковочные места на предмет загрязнений.

Инструкция по установке

  1. При монтаже насоса необходимо убедиться, что вал находится в горизонтальном положении.

    Обратите внимание на корпус аппарата, на нем стрелочками обозначено направление движения жидкости.

  2. Крепится изделие при помощи специальных крепежных элементов.

    Не рассчитывайте эти детали найти в комплекте поставки (их там не будет), позаботьтесь о них заблаговременно, перед началом производства работ.

  3. К трубопроводу насос подсоединяется в строгом соответствии со схемой.
  4. При подключении силовых кабелей, не забывайте сверяться с проектом.

    Наружное сечение провода должно по размеру совпадать с диаметром уплотнительной муфты.

Все современные циркуляционные устройства имеют три скорости и байпасный клапан.

Переключая насос, можно добиться оптимизации работы системы отопления в целом.

Полезный совет

[note]Покупайте качественный товар проверенных производителей. В противном случае, ваша отопительная система будет работать неэффективно.[/note]

Посмотрите видеоролик, в котором показано, как установить циркуляционный насос в систему отопления своими руками.

Что такое циркуляционный насос?

Циркуляционный насос – это класс насосов, используемых для перемещения газов, жидкостей или полужидких материалов в замкнутом контуре. Типичным примером этого типа насоса является водяная система отопления или охлаждения. Из-за своей конструкции с замкнутым контуром этот тип насоса должен преодолевать силу трения в системе трубопроводов. Количество усилий, необходимых для этого, значительно меньше, чем в других типах насосных систем, где насосу необходимо будет поднимать жидкость от низкопотенциальной энергии к высокопотенциальной.

Worker

Электродвигатель является стандартным источником энергии для циркуляционного насоса. Требуемая мощность двигателя зависит от размера приложения. Насосы промышленных размеров и связанные с ними двигатели обычно достаточно разделены и соединены механической муфтой.В домашних условиях обычно используются герметичные блоки, в которых насос и двигатель расположены очень близко друг к другу.

Внутри циркуляционного насоса находятся ротор двигателя, рабочее колесо насоса и опорные подшипники. Вся установка герметична, чтобы обеспечить водонепроницаемость.В насосе давление наибольшее в точке, где приводной вал насоса входит в корпус насоса. Область наибольшего давления – это область, наиболее подверженная утечке. Лучшая конструкция для решения этой проблемы – герметизация всего устройства, которая перераспределяет давление на более широкую область.

Циркуляционные насосы становятся все более популярными как метод экономии воды в сочетании с водонагревателями. В текущей модели при повороте крана горячей воды сначала направляется вода, уже находящаяся в трубах, а затем вода непосредственно из водонагревателя. Пользователи обычно позволяют более холодной воде, которая поступает первой, стекать в канализацию, ожидая прибытия горячей воды.

Добавление циркуляционного насоса к водонагревателю немного меняет этот рабочий процесс.Когда горячая вода не используется, насос отводит воду из труб обратно к водонагревателю. Бойлер поддерживает необходимую температуру горячей воды. При открытии крана насос направляет горячую воду непосредственно из водонагревателя к пользователю. Это изменение позволяет сэкономить воду, которая могла бы стекать прямо в канализацию, пока пользователь ждал горячей воды.

Обратной стороной этого метода является потеря тепловой энергии при передаче воды из труб обратно в нагреватель. Пользователи должны сами оценить, какой ресурс более ценный: тепло или вода. Циркуляционный насос, используемый в замкнутой системе, может быть изготовлен из чугуна, поскольку воду в контуре можно либо обезвредить кислородом, либо обработать химическими веществами, ингибирующими коррозию. Если в насосе будет постоянный поток питьевой воды, то потребуется другой материал.

Характеристическая кривая | КСБ

Кривые характеристик центробежных насосов отображают зависимость следующих параметров от расхода (Q): напора (H) (см. Кривую H / Q), потребляемой мощности (P), КПД насоса (η) и NPSHr, т.е.е. NPSH, необходимый для насоса. Форма характеристической кривой в первую очередь определяется типом насоса (т. Е. Рабочим колесом, корпусом насоса или конкретной скоростью. Вторичные факторы, такие как кавитация, производственные допуски, размер и физические свойства перекачиваемой жидкости (например, вязкость, перенос твердых частиц или перекачка пульпы) не учитываются

Для нормального рабочего диапазона центробежных насосов (n, Q и H все положительные), достаточно построить характеристическую кривую в первом квадранте системы координат H / Q.
Фиг. От 1 до 4 Характеристическая кривая

Рис. 1 Характеристическая кривая: кривые центробежного насоса для различных конкретных скоростей. Кривые, построенные в процентном соотношении, относящиеся к точке наилучшего КПД (нс увеличиваются слева направо)


Рис. 2 Характеристическая кривая: центробежный насос с радиальным потоком, удельная скорость Инжир.3 Характеристическая кривая: Центробежный насос смешанного типа, удельная частота вращения nS 80 об / мин

Рис. 4 Характеристическая кривая: Центробежный насос с осевым потоком, удельная скорость nq ~ 200 об / мин.

По мере увеличения удельной скорости (отрицательный) наклон кривой H / Q становится более крутым.

В случае центробежных насосов с низкой удельной скоростью кривая эффективности относительно плоская в вершине, тогда как кривая эффективности высокоскоростных насосов более острая (см. Высокая удельная скорость).

Кривая потребляемой мощности насоса с низкой удельной скоростью имеет минимальное значение при Q = 0 (точка отключения), в то время как потребляемая мощность насоса с высокой удельной скоростью достигает максимума при Q = 0.

Представление параметры на характеристической кривой могут предоставить

  • Качественную информацию
    См. рис. 1 Характеристическая кривая
  • Количественная информация о существующих центробежных насосах с различной удельной скоростью
    См. рис. 2–4 Характеристическая кривая

Даже при заданной удельной скорости на форму характеристической кривой можно повлиять путем выбора подходящего коэффициента напора.Чем выше коэффициент напора для данных рабочих параметров, тем меньше диаметр рабочего колеса, тем более пологая кривая H / Q и круче кривая P / Q. Таким образом, можно согласовать характеристическую кривую насоса с требованиями конкретной системы. См. Рис.5 Характеристическая кривая


Рис. 5 Характеристическая кривая: Влияние коэффициента напора на форму характеристической кривой

Для нормального рабочего диапазона центробежных насосов (n, Q и H все положительные) достаточно построить характеристическую кривую в первом квадранте системы координат H / Q.
Рабочие точки, в которых насосы обычно не работают, расположены в трех других квадрантах. К ним относятся, например, работа в режиме турбины, поведение насоса после отказа привода или пуска (пусковой момент при обратном направлении вращения).

Полная диаграмма характеристик центробежного насоса (диаграмма выбора четырехквадрантных характеристических кривых) в основном создается на основе экспериментов и зависит от типа насоса. На рисунке 6 показан пример центробежного насоса двойного всасывания с ns = 35 об / мин (по Степанову).
См. Рис.6 Характеристическая кривая
Рис. 6 Кривая характеристик: Полная диаграмма характеристик центробежного насоса двойного всасывания с nq = 35 об / мин (по Степанову)

Наиболее ясное общее представление получается при нанесении на одну диаграмму следующих рабочих параметров центробежного насоса: скорость вращения как относительная скорость (n / nN) против расхода как относительного расхода (Q / Qopt) с напором (H) и крутящий момент (T). Все параметры указаны в процентах от их расчетных значений (включая отрицательные значения), чтобы облегчить перевод результатов в диаграммы для аналогичных насосов.

Лучшее управление циркуляционным насосом – Отличные предложения по управлению циркуляционным насосом от глобальных продавцов контроллеров циркуляционного насоса

Отличные новости !!! Вы находитесь в нужном месте для управления циркуляционным насосом. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний циркуляционный насос скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили управление циркуляционным насосом на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в управлении циркуляционным насосом и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите control pump control по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Системы кровообращения животных | Биология организма

Система кровообращения – это основной способ транспортировки питательных веществ и газов по телу. Простая диффузия обеспечивает обмен водой, питательными веществами, отходами и газами у животных, толщина которых составляет всего несколько слоев клеток; однако объемный поток – единственный метод, с помощью которого можно получить доступ ко всему телу более крупных и сложных организмов.

Система кровообращения варьируется от простых систем у беспозвоночных до более сложных систем у позвоночных. Простейшим животным, таким как губки (Porifera) и коловратки (Rotifera), не нужна система кровообращения, потому что диффузия обеспечивает адекватный обмен воды, питательных веществ и отходов, а также растворенных газов. Организмы, которые являются более сложными, но все же имеют только два слоя клеток в своем строении, такие как студни (Cnidaria) и гребешки (Ctenophora), также используют диффузию через свой эпидермис и внутрь через желудочно-сосудистый отсек. И их внутренние, и внешние ткани находятся в водной среде и обмениваются жидкостями путем диффузии с обеих сторон. Обмену жидкостей способствует пульсация тела медузы.

Простые животные, состоящие из одного клеточного слоя, такого как (а) губка, или только нескольких клеточных слоев, таких как (б) медуза, не имеют кровеносной системы. Вместо этого происходит обмен газов, питательных веществ и отходов путем диффузии.

Для более сложных организмов диффузия неэффективна для эффективного круговорота газов, питательных веществ и отходов через организм; поэтому развивались более сложные системы кровообращения.В открытой системе удлиненное бьющееся сердце проталкивает гемолимфу по телу, а мышечные сокращения помогают перемещать жидкости. Более крупные и сложные ракообразные, в том числе омары, развили артериальные сосуды, проталкивающие кровь через свое тело, а наиболее активные моллюски, такие как кальмары, развили замкнутую систему кровообращения и могут быстро перемещаться, чтобы поймать добычу. Замкнутые системы кровообращения характерны для позвоночных; однако существуют значительные различия в структуре сердца и кровообращении между различными группами позвоночных из-за адаптации в процессе эволюции и связанных с этим различий в анатомии.На рисунке ниже показаны основные системы кровообращения у некоторых позвоночных: рыб, земноводных, рептилий и млекопитающих.

(a) У рыб самая простая кровеносная система позвоночных: кровь течет однонаправленно от двухкамерного сердца через жабры, а затем и по остальному телу. (б) У амфибий есть два пути кровообращения: один для насыщения крови кислородом через легкие и кожу, а другой – для доставки кислорода остальным частям тела. Кровь перекачивается из трехкамерного сердца с двумя предсердиями и одним желудочком.c) у рептилий также есть два пути кровообращения; однако кровь насыщается кислородом только через легкие. Сердце состоит из трех камер, но желудочки частично разделены, поэтому происходит некоторое смешение оксигенированной и деоксигенированной крови, за исключением крокодилов и птиц. (г) у млекопитающих и птиц самое эффективное сердце с четырьмя камерами, которые полностью разделяют насыщенную кислородом и деоксигенированную кровь; он перекачивает только насыщенную кислородом кровь по телу и дезоксигенированную кровь в легкие.

Рыбы имеют один контур кровотока и двухкамерное сердце, которое имеет только одно предсердие и единственный желудочек.Предсердие собирает кровь, которая вернулась из тела, а желудочек перекачивает кровь к жабрам, где происходит газообмен и повторное насыщение кислородом крови; это называется жаберной циркуляцией. Затем кровь проходит через остальную часть тела, прежде чем вернуться в предсердие; это называется системным кровообращением. Этот однонаправленный поток крови создает градиент от оксигенированной до деоксигенированной крови по системному контуру рыбы. В результате ограничивается количество кислорода, который может достичь некоторых органов и тканей тела, что снижает общую метаболическую способность рыб.

У земноводных, рептилий, птиц и млекопитающих кровоток направлен по двум контурам: один через легкие и обратно к сердцу, что называется малым кровообращением, а другой – через остальную часть тела и его органы, включая мозг. (Систематическая циркуляция). У земноводных газообмен также происходит через кожу во время малого круга кровообращения и называется кожно-легочным кровообращением.

У амфибий трехкамерное сердце с двумя предсердиями и одним желудочком, а не двухкамерное сердце рыбы.Два предсердия (верхние камеры сердца) получают кровь из двух разных контуров (легких и систем), а затем происходит некоторое перемешивание крови в желудочке сердца (нижняя камера сердца), что снижает эффективность оксигенации. Преимущество такого расположения в том, что высокое давление в сосудах подталкивает кровь к легким и телу. Перемешивание смягчается за счет гребня внутри желудочка, который направляет богатую кислородом кровь через системную систему кровообращения и дезоксигенированную кровь в кожно-легочный контур.По этой причине земноводные часто описываются как имеющие двойное кровообращение.

У большинства рептилий также есть трехкамерное сердце, подобное сердцу земноводных, которое направляет кровь в легочные и системные контуры. Однако желудочек более эффективно разделяется частичной перегородкой, что приводит к меньшему смешиванию оксигенированной и деоксигенированной крови. Некоторые рептилии (аллигаторы и крокодилы) являются наиболее «примитивными» животными, демонстрирующими четырехкамерное сердце. Крокодилы обладают уникальным механизмом кровообращения, когда сердце отводит кровь из легких в желудок и другие органы во время длительных периодов погружения, например, в то время как животное ждет добычу или остается под водой, ожидая, пока добыча сгниет.Одна адаптация включает две основные артерии, которые выходят из одной и той же части сердца: одна доставляет кровь в легкие, а другая обеспечивает альтернативный путь к желудку и другим частям тела. Две другие адаптации включают отверстие в сердце между двумя желудочками, называемое отверстием Паниццы, которое позволяет крови перемещаться от одной стороны сердца к другой, и специализированную соединительную ткань, которая замедляет кровоток в легких.

У млекопитающих и птиц сердце полностью разделено на четыре камеры: два предсердия и два желудочка. Кислородная кровь полностью отделяется от деоксигенированной крови, что улучшает эффективность двойного кровообращения и, вероятно, требуется для поддержания теплокровного образа жизни млекопитающих и птиц. Четырехкамерное сердце птиц и млекопитающих развилось независимо от трехкамерного сердца. Независимая эволюция одного и того же или подобного биологического признака обозначается как конвергентная эволюция .

Это видео дает обзор различных типов кровеносных систем у разных видов животных:

Приведенная ниже информация была адаптирована из OpenStax Biology 40.2

Гемоглобин отвечает за распределение кислорода и, в меньшей степени, углекислого газа по кровеносным системам человека, позвоночных и многих беспозвоночных. Но кровь – это больше, чем белки. Кровь – это термин, используемый для описания жидкости, которая движется по сосудам, и включает плазму (жидкую часть, которая содержит воду, белки, соли, липиды и глюкозу), а также клетки (красные и белые клетки) и фрагменты клеток, называемые тромбоцитами. . Плазма крови на самом деле является доминирующим компонентом крови и содержит воду, белки, электролиты, липиды и глюкозу.Клетки отвечают за перенос газов (эритроциты) и иммунный ответ (белый). Тромбоциты отвечают за свертывание крови. Межклеточная жидкость, окружающая клетки, отделена от крови, но в гемолимфе они объединены. У человека клеточные компоненты составляют примерно 45 процентов крови и 55 процентов жидкой плазмы. Кровь составляет 20 процентов внеклеточной жидкости человека и восемь процентов веса.

Кровь, как и кровь человека, показанная ниже, важна для регуляции систем организма и гомеостаза.Кровь помогает поддерживать гомеостаз, стабилизируя pH, температуру, осмотическое давление и устраняя избыточное тепло. Кровь поддерживает рост, распределяя питательные вещества и гормоны, а также удаляя отходы. Кровь играет защитную роль, транспортируя факторы свертывания и тромбоциты для предотвращения потери крови и транспортируя агенты, борющиеся с болезнями, или лейкоциты к участкам инфекции.

Показаны клетки и клеточные компоненты крови человека. Красные кровяные тельца доставляют кислород клеткам и удаляют углекислый газ.Лейкоциты – включая нейтрофилы, моноциты, лимфоциты, эозинофилы и базофилы – участвуют в иммунном ответе. Тромбоциты образуют сгустки, предотвращающие потерю крови после травмы.

Красные кровяные тельца или эритроциты (erythro- = «красный»; -cyte = «клетка») – это специализированные клетки, которые циркулируют по телу, доставляя кислород клеткам; они образуются из стволовых клеток костного мозга. У млекопитающих эритроциты представляют собой небольшие двояковогнутые клетки, которые в зрелом возрасте не содержат ядра или митохондрий и имеют размер всего 7–8 мкм. У птиц и нептичьих рептилий ядро ​​все еще сохраняется в красных кровяных тельцах.

Красный цвет крови обусловлен железосодержащим белком гемоглобином. Основная задача этого белка – переносить кислород, но он также переносит углекислый газ. Гемоглобин упакован в красные кровяные тельца из расчета около 250 миллионов молекул гемоглобина на клетку. Каждая молекула гемоглобина связывает четыре молекулы кислорода, так что каждый эритроцит несет один миллиард молекул кислорода.В пяти литрах крови человеческого тела содержится примерно 25 триллионов эритроцитов, которые могут нести до 25 секстиллионов (25 * 10 21 ) молекул кислорода в организме в любое время. У млекопитающих недостаток органелл в эритроцитах оставляет больше места для молекул гемоглобина, а недостаток митохондрий также препятствует использованию кислорода для метаболического дыхания. Только у млекопитающих есть безъядерные эритроциты, а у некоторых млекопитающих (например, верблюды) даже есть ядерные эритроциты. Преимущество ядросодержащих эритроцитов состоит в том, что эти клетки могут подвергаться митозу. Безъядерные эритроциты метаболизируются анаэробно (без кислорода), используя примитивный метаболический путь для производства АТФ и повышения эффективности транспорта кислорода.

Не все организмы используют гемоглобин как способ переноса кислорода. Беспозвоночные, которые используют гемолимфу, а не кровь, используют разные пигменты для связывания с кислородом. Эти пигменты используют медь или железо для кислорода. У беспозвоночных есть множество других респираторных пигментов.Гемоцианин, сине-зеленый медьсодержащий белок, содержится в моллюсках, ракообразных и некоторых членистоногих. Хлорокруорин, железосодержащий пигмент зеленого цвета, встречается у четырех семейств полихет трубчатых червей. Гемеритрин, красный железосодержащий белок, содержится у некоторых многощетинковых червей и кольчатых червей. Несмотря на название, гемеритрин не содержит гемовой группы, и его способность переносить кислород мала по сравнению с гемоглобином.

У большинства позвоночных (а) гемоглобин доставляет кислород в организм и удаляет некоторое количество углекислого газа.Гемоглобин состоит из четырех белковых субъединиц, двух альфа-цепей и двух бета-цепей, а также группы гема, с которой связано железо. Железо обратимо связывается с кислородом и при этом окисляется с Fe2 + до Fe3 +. У большинства моллюсков и некоторых членистоногих (б) гемоцианин доставляет кислород. В отличие от гемоглобина, гемолимфа не переносится клетками крови, а свободно плавает в гемолимфе. Медь вместо железа связывает кислород, придавая гемолимфе сине-зеленый цвет. У кольчатых червей, таких как дождевые черви и некоторых других беспозвоночных, (c) гемеритрин переносит кислород.Как и гемоглобин, гемеритрин переносится в клетки крови и имеет связанное с ним железо, но, несмотря на свое название, гемеритрин не содержит гема.

Небольшой размер и большая площадь поверхности красных кровяных телец обеспечивают быструю диффузию кислорода и углекислого газа через плазматическую мембрану. В легких выделяется углекислый газ, а кровь забирает кислород. В тканях кислород выделяется из крови, а углекислый газ направляется обратно в легкие. Исследования показали, что гемоглобин также связывает закись азота (NO).NO является вазодилататором, который расслабляет кровеносные сосуды и капилляры и может помочь с газообменом и прохождением эритроцитов через узкие сосуды. Нитроглицерин, сердечное лекарство от стенокардии и сердечных приступов, превращается в NO, чтобы помочь расслабить кровеносные сосуды и увеличить поток кислорода через тело.

Характерной чертой красных кровяных телец является их гликолипидное и гликопротеиновое покрытие; это липиды и белки, к которым прикреплены молекулы углеводов. У людей поверхностные гликопротеины и гликолипиды в красных кровяных тельцах различаются у разных людей, продуцируя разные группы крови, такие как A, B и O.Средняя продолжительность жизни эритроцитов составляет 120 дней, за это время они расщепляются и перерабатываются в печени и селезенке фагоцитирующими макрофагами, типом белых кровяных телец.

Белые кровяные тельца, также называемые лейкоцитами (лейко = белые), составляют примерно один процент от объема клеток крови. Роль белых кровяных телец очень отличается от роли красных кровяных телец: они в первую очередь участвуют в иммунном ответе, чтобы идентифицировать и нацеливать патогены, такие как вторгшиеся бактерии, вирусы и другие чужеродные организмы.Лейкоциты образуются постоянно; некоторые живут только часами или днями, а некоторые живут годами.

Морфология белых кровяных телец значительно отличается от красных кровяных телец. Они имеют ядра и не содержат гемоглобина. Различные типы лейкоцитов идентифицируются по их микроскопическому виду после гистологического окрашивания, и каждый из них выполняет свою специализированную функцию. Две основные группы – это гранулоциты, которые включают нейтрофилы, эозинофилы и базофилы, и агранулоциты, которые включают моноциты и лимфоциты.

(a) Гранулоциты – включая нейтрофилы, эозинофилы и базофилы – характеризуются лопастным ядром и зернистыми включениями в цитоплазме. Гранулоциты обычно первыми реагируют при травме или инфекции. (b) Агранулоциты включают лимфоциты и моноциты. Лимфоциты, в том числе В- и Т-клетки, отвечают за адаптивный иммунный ответ. Моноциты дифференцируются в макрофаги и дендритные клетки, которые, в свою очередь, реагируют на инфекцию или травму.

Кровь должна свернуться для заживления ран и предотвращения чрезмерной кровопотери.Фрагменты мелких клеток, называемые тромбоцитами (тромбоцитами), притягиваются к месту раны, где они прикрепляются, расширяя множество выступов и высвобождая их содержимое. Это содержимое активирует другие тромбоциты, а также взаимодействует с другими факторами свертывания, которые превращают фибриноген, водорастворимый белок, присутствующий в сыворотке крови, в фибрин (не растворимый в воде белок), вызывая свертывание крови. Для работы многих факторов свертывания крови необходим витамин К, а дефицит витамина К может привести к проблемам со свертыванием крови.Многие тромбоциты сходятся и слипаются в месте раны, образуя тромбоцитарную пробку (также называемую фибриновым сгустком). Пробка или сгусток сохраняется в течение нескольких дней и останавливает потерю крови. Тромбоциты образуются в результате распада более крупных клеток, называемых мегакариоцитами. На каждый мегакариоцит образуется от 2000 до 3000 тромбоцитов, из которых от 150 000 до 400 000 тромбоцитов присутствует в каждом кубическом миллиметре крови. Каждая пластинка имеет форму диска и имеет диаметр 2-4 мкм. Они содержат множество мелких пузырьков, но не содержат ядра.

(a) Тромбоциты образуются из крупных клеток, называемых мегакариоцитами. Мегакариоцит распадается на тысячи фрагментов, которые становятся тромбоцитами. (b) Тромбоциты необходимы для свертывания крови. Тромбоциты собираются на участке раны вместе с другими факторами свертывания, такими как фибриноген, с образованием фибринового сгустка, который предотвращает потерю крови и позволяет ране зажить.

Кровь из сердца разносится по телу сложной сетью кровеносных сосудов. Артерии забирают кровь из сердца.Основная артерия – это аорта, которая разветвляется на основные артерии, по которым кровь поступает к разным конечностям и органам. К этим основным артериям относятся сонная артерия, по которой кровь поступает в мозг, плечевые артерии, по которым кровь поступает к рукам, и грудная артерия, по которой кровь поступает в грудную клетку, а затем в печеночные, почечные и желудочные артерии для печени, почек. , и желудок соответственно. По подвздошной артерии кровь идет к нижним конечностям. Главные артерии расходятся на второстепенные артерии, а затем на более мелкие сосуды, называемые артериолами, чтобы проникнуть глубже в мышцы и органы тела.

Показаны основные артерии и вены человека. (кредит: модификация работы Марианы Руис Вильярреал)

Артериолы расходятся в капиллярные русла. Капиллярные русла содержат большое количество (от 10 до 100) капилляров, которые разветвляются между клетками и тканями тела. Капилляры – это трубки узкого диаметра, через которые могут проходить красные кровяные тельца в один ряд и которые являются местами обмена питательными веществами, отходами и кислородом с тканями на клеточном уровне. Жидкость также проникает в интерстициальное пространство из капилляров.Капилляры снова сходятся в венулы, которые соединяются с второстепенными венами, которые, наконец, соединяются с основными венами, по которым кровь с высоким содержанием углекислого газа поступает обратно в сердце. Вены – это кровеносные сосуды, по которым кровь возвращается к сердцу. По основным венам кровь отводится от тех же органов и конечностей, что и по основным артериям. Жидкость также возвращается к сердцу через лимфатическую систему.

Структура различных типов кровеносных сосудов отражает их функцию или слои. Есть три различных слоя, или туники, которые образуют стенки кровеносных сосудов.Первая оболочка – это гладкая внутренняя выстилка из эндотелиальных клеток, которые контактируют с эритроцитами. Эндотелиальная оболочка переходит в эндокард сердца. В капиллярах этот единственный слой клеток является местом диффузии кислорода и углекислого газа между эндотелиальными клетками и эритроцитами, а также местом обмена посредством эндоцитоза и экзоцитоза. Движение материалов в области капилляров регулируется сужением сосудов, сужением кровеносных сосудов и расширением сосудов, расширением кровеносных сосудов; это важно для общей регуляции артериального давления.

Вены и артерии имеют еще две оболочки, которые окружают эндотелий: средняя оболочка состоит из гладких мышц, а самый внешний слой – из соединительной ткани (коллагеновые и эластичные волокна). Эластичная соединительная ткань растягивается и поддерживает кровеносные сосуды, а слой гладких мышц помогает регулировать кровоток, изменяя сопротивление сосудов за счет сужения сосудов и расширения сосудов. Артерии имеют более толстые гладкие мышцы и соединительную ткань, чем вены, чтобы выдерживать более высокое давление и скорость недавно перекачиваемой крови.Вены имеют более тонкие стенки, так как давление и скорость потока намного ниже. Кроме того, вены структурно отличаются от артерий тем, что вены имеют клапаны, предотвращающие обратный ток крови. Поскольку вены должны работать против силы тяжести, чтобы кровь вернулась к сердцу, сокращение скелетных мышц помогает потоку крови обратно к сердцу.

Артерии и вены состоят из трех слоев: внешней оболочки наружной оболочки, средней оболочки средней оболочки и внутренней оболочки внутренней оболочки. Капилляры состоят из одного слоя эпителиальных клеток – внутренней оболочки.(кредит: модификация работы NCI, NIH)

В этом видео рассказывается о структуре и функциях различных типов кровеносных сосудов:

Кровь проталкивается через тело под действием качающегося сердца. С каждым ритмичным насосом кровь под высоким давлением и скоростью выталкивается от сердца, сначала по главной артерии – аорте. В аорте кровь движется со скоростью 30 см / сек. По мере того как кровь движется в артерии, артериолы и, в конечном итоге, в капиллярные русла, скорость движения резко замедляется примерно до 0.026 см / сек, в тысячу раз медленнее, чем скорость движения в аорте. Хотя диаметр каждой отдельной артериолы и капилляра намного уже, чем диаметр аорты, и в соответствии с законом непрерывности жидкость должна проходить быстрее через трубку с меньшим диаметром, скорость на самом деле медленнее из-за общего диаметра всех объединенные капилляры намного больше диаметра отдельной аорты.

Медленная скорость прохождения через капиллярные русла, которые достигают почти каждой клетки в организме, способствует газообмену и обмену питательными веществами, а также способствует диффузии жидкости в межклеточное пространство.После того, как кровь прошла через капиллярное русло к венулам, венам и, наконец, к основным полым венам, скорость потока снова увеличивается, но все еще намного медленнее, чем первоначальная скорость в аорте. Кровь в основном движется по венам за счет ритмичного движения гладких мышц в стенке сосуда и за счет действия скелетных мышц при движении тела. Поскольку по большинству вен кровь должна перемещаться против силы тяжести, обратный ток крови по венам предотвращается с помощью односторонних клапанов.Поскольку сокращение скелетных мышц способствует венозному кровотоку, важно часто вставать и двигаться после длительного сидения, чтобы кровь не скапливалась в конечностях.

Белки и другие крупные растворенные вещества не могут покидать капилляры. Потеря водянистой плазмы приводит к образованию гиперосмотического раствора в капиллярах, особенно вблизи венул. Это приводит к тому, что около 85% плазмы, которая покидает капилляры, в конечном итоге диффундирует обратно в капилляры рядом с венулами.Оставшиеся 15% плазмы крови вытекают из межклеточной жидкости в близлежащие лимфатические сосуды. Жидкость в лимфе по составу похожа на интерстициальную жидкость. Лимфатическая жидкость проходит через лимфатические узлы, прежде чем вернуться в сердце через полую вену. Лимфатические узлы – это специализированные органы, которые фильтруют лимфу, просачиваясь через лабиринт соединительной ткани, заполненной лейкоцитами. Лейкоциты удаляют инфекционные агенты, такие как бактерии и вирусы, чтобы «очистить» лимфу до того, как она вернется в кровоток.После того, как она «очищена», лимфа возвращается в сердце за счет перекачивания гладких мышц, работы скелетных мышц и односторонних клапанов, соединяющих возвращающуюся кровь около места соединения полых вен, входящих в правое предсердие.

Это видео описывает функцию лимфатической системы в сочетании с системой кровообращения (остановитесь в 5:40, когда начинается обсуждение иммунной функции):

Visual Pump Glossary

Присоединиться к форуму


Отзыв, не стесняйтесь

Абсолютное давление : давление измеряется в фунтах на квадратный дюйм (фунтах на квадратный дюйм) в британской системе мер и в кПа. (килопаскаль или бар) в метрической системе.Большинство измерений давления производятся относительно к местному атмосферному давлению. В этом случае мы добавляем букву «g» к измеренному давлению. единицы, такие как фунты на кв. дюйм или кПа изб. Значение местного атмосферного давления меняется с высотой. (см. график зависимости давления от высоты на этой странице). Это не то же самое, если вы находитесь на уровне моря (14,7 фунтов на квадратный дюйм) или Высота 4000 футов (12,7 фунт / кв. Дюйм). В некоторых случаях необходимо измерить значения давления. которые меньше местного атмосферного давления, и в этих случаях мы используем абсолютную единицу давления, psia или кПа абс.

p a (psia) = p r (psig) + p атм (psia), patm = 14,7 psia на уровне моря.

, где p a – абсолютное давление, p r – относительное давление и p атм абсолютное значение давления местного атмосферного давления.

и в метрической системе

p a (кПа абс.) = P r (кПа изб.) + P атм (кПа абс.), Patm = 100 кПа абс. На уровне моря.



Аккумулятор : используется в системах бытового водоснабжения для стабилизируйте давление в системе и избегайте циклического включения и выключения насоса при каждом нажатии где-то в доме открывается.Гибкий баллон находится под давлением воздуха под давлением желательно для достижения правильной скорости потока в самой дальней точке дома или системы. В виде вода вытягивается из резервуара, пузырь расширяется, заполняя объем и поддерживая давление. Когда баллон больше не может расширяться, давление воды падает, реле давления насоса активируется при низком давлении, и насос запускается и заполняет водяной объем гидроаккумулятора. Мочевой пузырь предотвращает попадание воздуха в раствор с водой, что снижает частоту повторная герметизация аккумулятора.

Насосы часто продаются в комплекте с аккумулятором.


Законы сродства : законы сродства используются для прогнозирования изменения диаметра, необходимого для увеличения расхода или общего напора насоса. Они также могут прогнозировать изменение скорости, необходимое для достижения другого расхода и общего напора. Законы сродства могут применяться только в тех случаях, когда система имеет высокий напор трения по сравнению со статическим напором, и это потому, что законы сродства могут применяться только между точками производительности, которые имеют одинаковую эффективность. см. законы сходства.pdf

На следующем рисунке показана система, у которой напор трения (кривая A) выше статического напора, для которого применяются законы сродства, по сравнению с кривой B, система с высоким статическим напором по сравнению с напором трения, где сродство законы не применяются.

Область применения законов сродства для осевого насоса.

Законы сродства выражаются следующими тремя соотношениями, где Q – расход, n – обороты насоса, H – общий напор, P – мощность.Вы можете предсказать рабочее состояние для точки 2, основываясь на знании условий в точке 1 и наоборот.

Процесс получения законов сродства предполагает, что две сравниваемые рабочие точки имеют одинаковую эффективность. Взаимосвязь между двумя рабочими точками, скажем, 1 и 2, зависит от формы кривой системы (см. Следующий рисунок). Все точки, лежащие на системной кривой A, будут иметь примерно одинаковую эффективность.В то время как точки, лежащие на системной кривой B, нет. Законы сродства не применяются к точкам, которые принадлежат кривой системы B. Кривая системы B описывает систему с относительно высоким статическим напором по сравнению с кривой системы A, которая имеет низкий статический напор.

Уменьшение диаметра Чтобы снизить затраты, корпуса насосов рассчитаны на установку нескольких различных рабочих колес. Кроме того, можно удовлетворить множество эксплуатационных требований, изменив внешний диаметр заданного радиального рабочего колеса.Уравнение Эйлера показывает, что напор должен быть пропорционален (nD) 2 при условии, что треугольники выходных скоростей остаются неизменными до и после резки. Это обычное предположение, которое приводит к:

, которые применяются только к данному рабочему колесу с измененным D и постоянным КПД, но не геометрически подобная серия рабочих колес. Если это так, то сродство законы могут быть использованы для прогнозирования производительности насоса при различных диаметрах для одинаковая скорость или разная скорость для одного и того же диаметра. Поскольку на практике рабочие колеса разные диаметры геометрически не идентичны, автор раздела назвал Параметры производительности в Руководстве по насосу рекомендуют ограничить использование этой техники. до изменения диаметра рабочего колеса не более 10-20%. Чтобы избежать обрезки рабочего колеса рекомендуется выполнять поэтапную обрезку измерение результатов. На каждом этапе сравнивайте прогнозируемую производительность с измерить один и при необходимости отрегулировать.

Воздухововлечение (заглатывание) : воздух на всасывании насоса может значительно снизить производительность насоса. Следующая диаграмма от Goulds показывает, что даже 2% воздуха по объему в жидкости могут повлиять на производительность.

Снижение производительности из-за наличия воздуха в насосе

Есть много причин вовлечения воздуха, воздух может поступать во всасывающий бак из-за неправильного подключения трубопроводов

или из-за утечки во всасывающей линии насоса (при условии, что условия таковы, что во всасывающей линии создается низкое давление).

Утечка во всасывающей трубе под низким давлением приведет к попаданию воздуха в насос.

Центробежные насосы могут быть сконструированы для обработки большего количества воздуха, если это необходимо. Вязкостные насосы могут обрабатывать большие количества воздуха.


ДОПУСТИМОЕ НАПРЯЖЕНИЕ ТРУБЫ : допустимое или максимальное напряжение трубы можно рассчитать с использованием кода ASME Power Piping Code B33.1. Допустимое напряжение трубы фиксируется кодом для данного материала, конструкции и температуры, исходя из чего можно рассчитать допустимое или максимальное давление, разрешенное правилами.


ANSI : Американский национальный институт стандартов. Термин, часто используемый в связи с классификацией фланцев, ANSI класс 150, 300 и т. Д. См. Этот отрывок из кода ASME B16.5 для определения номинального давления фланцев класса ANSI.


ANSI B73.1 : это стандарт, который применяется к конструкции насосов с односторонним всасыванием. Целью настоящего стандарта является то, что насосы всех источников питания должны быть взаимозаменяемыми по размерам в отношении монтажных размеров, размера и расположения всасывающих и нагнетательных патрубков, входных валов, опорных плит и фундаментных болтов.

На следующем изображении показаны размеры, которые были стандартизированы (источник: Руководство по насосам МакГроу-Хилла)

На следующем изображении показано поперечное сечение насоса с односторонним всасыванием, построенного в соответствии со стандартом B73.1 (источник: Руководство по насосам от McGraw-Hill).

На веб-странице Института МакНалли даются комментарии по поводу стандартов насосов и рекомендуются различные изменения, которые следует применить к насосам перед заказом, а также модификации, которые увеличат срок службы после получения насоса.


Anti Vortex Plate : Anti Vortex Plate предотвращает образование вихрей и и, следовательно, вовлечение воздуха в насос, заставляя возникающий вихрь обойти пластину а затем во всасывающую трубу. Вихревое движение не может поддерживаться, и вихрь рассеивается и не может образовывать если путь слишком длинный и искаженный. Источник: NFPA 22, Стандарт для резервуаров с водой для частной противопожарной защиты. Выпуск 2008 г. . Вы можете найти здесь весь код.


API 610 : American Petroleum Industry, стандарт насосов, принятый в нефтяной промышленности. Цель состоит в том, чтобы сделать насосы более прочными, герметичными и надежными.


ASME : Американское общество инженеров-механиков. Код B31.3 для силовых трубопроводов под давлением котла – это код, который часто используется в сочетании с термином ASME, максимально допустимое давление можно рассчитать с помощью этого кода.

Файл справки этого апплета показывает некоторые выдержки из B31.3 Код ASME.


Атмосферное давление : обычно относится к давлению в окружающей среде насоса. Атмосферное давление изменяется с высотой, оно составляет 14,7 фунтов на квадратный дюйм на уровне моря и уменьшается с повышением над уровнем моря. Значение местного атмосферного давления необходимо для расчета NPSHA насоса и предотвращения кавитации.

Взгляните на это видео об интересном эксперименте с атмосферным давлением.

Изменение атмосферного давления с высотой.



Насос с осевым потоком : относится к конструкции центробежного насоса для высокого расхода и низкого напора. По форме крыльчатка похожа на пропеллер. Значение конкретного числа оборотов будет показывать, подходит ли конструкция насоса с осевым потоком для вашего применения. см. насосы с осевым потоком.

Они широко используются в штате Флорида для контроля уровня воды в каналах низинных сельскохозяйственных угодий. Вода перекачивается через низкие земляные стены, называемые бурмами, в основные водозаборные каналы Южного Флориды.



Задние лопатки : см. Насос с односторонним всасыванием.


Задняя стенка : см. Односторонний насос.


Барометрическое давление : такое же, как атмосферное давление, давление в окружающей среде. Барометрическое давление – это термин, используемый в метеорологии и часто выражаемый в дюймах ртутного столба.


Опорная плита : для всех насосов требуется какое-либо стальное основание, которое удерживает насос и двигатель и крепится к бетонному основанию.

, эти опорные плиты изготовлены в соответствии со стандартом ANSI B73.1 и поэтому подходят для любых насосов, построенных по тому же стандарту.


Точка наилучшего КПД (B.E.P.) : точка на кривой производительности насоса, которая соответствует наивысшему КПД. В этот момент на рабочее колесо действует минимальная радиальная сила, обеспечивающая плавную работу с низким уровнем вибрации и шума.

Рисунок 1 Важные точки на характеристической кривой насоса.

Зависимость радиальной силы, действующей на крыльчатку, от скорости потока (источник: Справочник по насосам МакГравилла).

При выборе центробежного насоса важно, чтобы расчетная рабочая точка находилась в пределах желаемой области выбора, показанной на следующем рисунке.

см. Статьи о максимальной эффективности на этой веб-странице: pumpworld.htm


пластик Бингема : жидкость, которая ведет себя ньютоновским образом (т.е.е. постоянная вязкость), но для его движения требуется определенный уровень напряжения.

Для получения дополнительной информации см. Неньютоновские жидкости.pdf


Манометр Бурдона : трубка Бурдона – это герметичная трубка, которая отклоняется в ответ на приложенное давление и является наиболее распространенным типом механизма измерения давления.


Чаша (вертикальный турбинный насос) : корпус одноступенчатого вертикального турбинного насоса.


байпасной линии: линия используется для подключения выпускной стороне насоса к область низкого давления, часто всасывающая емкость насоса, с целью регулирования потока в системе и / или привести рабочую точку насоса в благоприятную область кривой производительности насоса.

Чтобы узнать больше о системах управления, www.driedger.ca представляет собой превосходный обзор типов Системы управления центробежным насосом

.Благодаря Уолтеру Дридгеру из Colt Engineering a консалтинговая инжиниринговая фирма для нефтехимической промышленности в Альберте, Канада.

Программное обеспечение для расчетов : выполнение расчетов насосной системы и насоса выбор может быть длительным ручным процессом с возможностью для многих ошибок. Угощайтесь получать точные, последовательные и безошибочные результаты расчета общего напора с помощью программного обеспечения PIPE-FLO. Это программное обеспечение может разрешить сложные системы с несколькими ответвлениями, управлять регулирующими клапанами и другое оборудование и поможет вам сделать окончательный выбор насоса с помощью электронной кривые производительности насоса, предоставляющие настраиваемые функции поиска для получения оптимальный выбор.3 / ч (куб метр в час).


Корпус : Корпус насоса, в котором находится рабочее колесо, син. улитка.


Кавитация : схлопывание пузырьков, которые образуются в ушке крыльчатки из-за низкого давления. Взрыв пузырьков на внутренней стороне лопаток вызывает точечную коррозию и эрозию, которая повреждает рабочее колесо. Конструкция насоса, давление и температура жидкости, поступающей на всасывание насоса, определяют, будет ли жидкость кавитационной.

Рис. 2 Профиль давления внутри центробежного насоса.

, когда жидкость проходит через насос, давление падает, если оно достаточно низкое, жидкость испаряется и образует маленькие пузырьки. Эти пузырьки будут быстро сжиматься давлением, создаваемым быстро движущейся лопаткой рабочего колеса. Сжатие создает характерный шум кавитации. Наряду с шумом удар лопающихся пузырьков на поверхности лопасти вызывает постепенную эрозию и точечную коррозию, которые повреждают крыльчатку.

Кавитационное повреждение крыльчатки насоса Robot BW5000 (изображение предоставлено моим другом по насосу Бартом Дуйвелааром).

Вы можете присоединиться к дискуссионному форуму по центробежным насосам pumpfundamentals по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info


Центробежная сила : сила, связанная с вращающимся телом. В случае насоса вращающееся рабочее колесо толкает жидкость к задней части лопасти рабочего колеса, обеспечивая круговое и радиальное движение.Тело, которое движется по круговой траектории, связано с центробежной силой.

Попробуйте этот эксперимент, найдите пластиковый стаканчик или другой контейнер, в дне которого можно проделать маленькую дырочку. Наполните его водой и прикрепите к нему шнурок, и теперь, когда вы угадали, начинайте его крутить.

Рис. 3 Эксперимент с центробежной силой.


Чем быстрее вы вращаете, тем больше воды выходит из маленького отверстия, вы нагнетали воду, содержащуюся в чашке, с помощью центробежной силы, как в насосе.


Характеристическая кривая : такая же, как кривая рабочих характеристик.


Обратный клапан : устройство для предотвращения потока в обратном направлении. Насос не должен вращаться в обратном направлении, так как это может привести к повреждению и утечке. Обратные клапаны не используются в некоторых приложениях, где жидкость содержит твердые частицы, такие как суспензии целлюлозы или суспензии, поскольку обратный клапан имеет тенденцию к заклиниванию. Обратный клапан с функцией быстрого закрытия также используется для предотвращения гидравлического удара.см. также коэффициент CV обратного клапана.

Различные обратные клапаны (источник: The Crane Technical Paper № 410)


Уравнение Колебрука : уравнение для расчета коэффициента трения f потока жидкости в трубе для ньютоновских жидкостей любой вязкости. также диаграмму Муди на рис.9. Затем этот коэффициент используется для расчета потерь на трение для прямой длины трубы.

Чтобы понять, как решить уравнение Коулбрука для коэффициента трения f с помощью итерационной техники Ньютона-Рафсона, загрузите этот файл в формате pdf.

Вот интересная статья об альтернативной явной и очень точной версии уравнения Коулбрука.


Насос измельчителя : насос с зубчатым краем рабочего колеса, который может разрезать крупные твердые частицы и предотвращать засорение.

Насос измельчителя

для получения дополнительной информации см. Specialty_pumps.pdf


Закрытое или открытое рабочее колесо : лопасти рабочего колеса зажаты в кожухе, который поддерживает постоянный контакт жидкости с лопастями рабочего колеса.Этот тип крыльчатки более эффективен, чем крыльчатка открытого типа. Недостатком является то, что каналы для жидкости более узкие и могут забиться, если жидкость содержит примеси или твердые частицы.

В случае открытого рабочего колеса лопатки рабочего колеса открыты, а края не сдерживается пеленой. Рабочее колесо этого типа менее эффективно, чем рабочее колесо закрытого типа. Недостаток – в основном потеря эффективности по сравнению с крыльчаткой закрытого типа. и преимуществом является увеличенный доступный зазор, который поможет устранить любые примеси или твердые частицы проходят через насос и предотвращают засорение.


также прочитал эту статью о закрытых и открытых рабочих колесах Джона Козела, президента компании Sims Pump Valve, перепечатанную с его разрешения. Вы можете просмотреть компанию Sims.



Коэффициент CV : коэффициент, разработанный производителями регулирующих клапанов, который показывает, какой поток может выдержать клапан при падении давления в 1 фунт / кв. Дюйм. Например, регулирующий клапан с CV 500 сможет пропускать 500 галлонов в минуту при перепаде давления в 1 фунт / кв.Коэффициенты CV иногда используются для других устройств, таких как обратные клапаны.

CV-коэффициент для обратного клапана вафельного типа.


Cutwater: узкое пространство между крыльчаткой и кожухом в зоне нагнетания кожуха.

– это область, в которой возникают пульсации давления, каждая лопасть, пересекающая водораздел, производит импульс. Чтобы уменьшить пульсации в критическом процессе, добавлено больше лопаток.


Уравнение Дарси-Вайсбаха : уравнение, используемое для расчета потерь напора на трение для жидкостей в трубах, коэффициент трения f должен быть известен и может быть рассчитан с помощью уравнений Коулбрука, Свами-Джейна или диаграммы Муди.


Мертвая голова : ситуация, которая возникает, когда нагнетание насоса закрывается либо из-за засорению линии или непреднамеренно закрытому клапану. В этот момент насос будет работать на максимум. Запорный головы, жидкость будет рециркуляцию внутри насоса, что приводит к перегреву и возможному повреждению.


Диффузор: расположен в зоне нагнетания насоса, диффузор представляет собой набор неподвижных лопаток, часто являющихся неотъемлемой частью корпуса, что снижает турбулентность за счет более постепенного снижения скорости.


Мембранный насос : поршневой насос прямого вытеснения. Насосы с двойной диафрагмой обеспечивают плавный поток, надежную работу и способность перекачивать широкий спектр вязких, химически агрессивных, абразивных и нечистых жидкостей.Они используются во многих отраслях промышленности, таких как горнодобывающая, нефтехимическая, целлюлозно-бумажная и др.

Воздушный клапан направляет сжатый воздух в одну из камер, при этом диафрагма проталкивается через камеру, и жидкость с другой стороны диафрагмы вытесняется наружу. Диафрагма в противоположной камере подтягивается к центру шатуном. Это создает всасывание жидкости в камере, когда тарелка диафрагмы достигает центра насоса, она толкает шток пилотного клапана, направляя импульс воздуха в воздушный клапан.Он перемещается поперек и направляет воздух на противоположную сторону насоса, изменяя работу насоса. Он также открывает воздушную камеру для выпуска.

этот тип диафрагменного насоса приводится в действие пневматическим воздухом, поэтому он может использоваться там, где электрические приводы не являются предпочтительными, является самовсасывающим и может работать всухую в течение коротких периодов времени, работать с опасными жидкостями практически любой вязкости, может перекачивать твердые частицы до определенных размеров .

Wilden – крупный производитель таких насосов https: // www.psgdover.com/en/wilden/


Дилатант : Свойство жидкости, вязкость которой увеличивается с деформацией или перемещением.

Для получения дополнительной информации см. Non-newtoninan fluids.pdf


разряда статического напора : Разница в высоте между уровнем жидкости в резервуаре, если выпускной конец трубы погружен в воду, и осевой линии насоса. Если конец выпускной трубы открыт в атмосферу, это разница между высотой конца трубы и высотой поверхности жидкости всасывающего резервуара.Эта головка также включает в себя любой дополнительный напор, который может присутствовать на поверхности жидкости разгрузочного резервуара, например, как в резервуаре под давлением.

Рисунок 4 Напор, всасывание и общий статический напор.

См. Это руководство для получения дополнительной информации о разрядке статического напора.


Насос двойного всасывания : жидкость направляется внутри корпуса насоса к обеим сторонам рабочего колеса. Это обеспечивает очень стабильные гидравлические характеристики, поскольку гидравлические силы сбалансированы.Рабочее колесо находится посередине вала, который поддерживается с каждого конца подшипником. Также N.P.S.H.R. насоса этого типа будет меньше, чем у аналогичного насоса с односторонним всасыванием. Благодаря своей надежности они используются в самых разных отраслях промышленности. Еще одна важная особенность заключается в том, что доступ к валу рабочего колеса и подшипникам доступен после снятия верхней крышки, при этом все трубопроводы могут оставаться на месте. Этот тип насоса обычно имеет двойную спиральную камеру.

Следующее изображение предоставлено Flow Serve Corporation.

Этот эскиз поможет визуализировать поток внутри насоса.


Насос с двойной спиральной камерой : насос, в котором непосредственная спиральная часть рабочего колеса отделена перегородкой от основного корпуса корпуса. Такая конструкция снижает радиальную нагрузку на рабочее колесо, делая работу насоса более плавной и без вибрации.

Насос с двойной спиральной камерой (источник изображения – Руководство по насосам МакГроу-Хилла).

см. Дополнительную информацию в базе данных типов насосов

Для получения дополнительной информации см. Этот файл в формате pdf от Cornell Pumps


поникнувших кривые : по аналогии с нормальным профилем за исключением конца низкого потока, где голова поднимается, то падает, как он попадет в запорном голове точку. см. centrifugal-pump-tips.htm


Эффективность: : КПД насоса можно определить путем измерения крутящего момента на валу насоса с крутящим моментом счетчик, а затем рассчитывает эффективность на основе скорости насоса, давления или общего напора и расход, создаваемый насосом.Стандартное уравнение крутящего момента и скорости дает мощность.

Мощность, потребляемая насосом, пропорциональна общему напору, расходу, удельному весу и эффективности.

для метрической версии этой формулы см. На этой странице.

Измеряется расход и общий напор, а затем определяется эффективность.

КПД рассчитывается для различных значений расхода и отображается на той же кривой, что и насос. производительность или характеристическая кривая. Когда построено несколько кривых производительности, одинаковая эффективность ценности связаны, чтобы обеспечить линии равной эффективности.Это полезный наглядный помощник, поскольку он указывает области различных кривых насоса с высоким КПД, которые будут предпочтительными областями или области, в которых должен работать выбранный насос. Наивысший КПД для данной характеристики насоса составляет известный как B.E.P. (точка максимальной эффективности), в этой области визуального глоссарий.

Центробежные насосы бывают разных конструкций, некоторые из них больше подходят для работы в условиях низкого расхода и высокого напора. и другие для высокого расхода с низким напором и некоторые промежуточные.Они созданы для достижения максимальной эффективность для конкретного приложения.

Конкретное число оборотов показывает, какой тип насоса больше подходит для вашего применения. Влияние конкретной скорости на конструкцию насоса и способы ее расчета: доступно в этой области визуального глоссария.

Эффективность можно спрогнозировать. Несколько лет назад был проведен обзор типовых промышленных насосов. Средняя эффективность была нанесена на график в зависимости от конкретной скорости, и она показывает, какова максимальная эффективность пределы указаны для насосов в различных условиях эксплуатации.Более подробная информация доступна на страница советов по центробежным насосам.

Удельная скорость всасывания – еще один параметр, который может повлиять на эффективность. Это число является мерой какой поток можно пропустить через насос, прежде чем он начнет дросселировать (достигнет верхнего предела потока) и кавитирует (давление на всасывании становится достаточно низким, чтобы жидкость испарялась). Больше информация доступна в визуальном глоссарии здесь.


Насос с односторонним всасыванием : типичный центробежный насос, рабочая лошадка промышленности.Также известен как спиральный насос, стандартный насос, горизонтальный всасывающий насос. Конструкция с обратным извлечением является стандартной функцией и позволяет легко снимать рабочее колесо и вал вместе с приводом и подшипником в сборе, сохраняя при этом трубопровод и двигатель на месте.

Некоторые из его компонентов:

1. Корпус, улитка

2. Рабочее колесо, лопатки, наконечники лопастей, задняя пластина, передняя пластина (кожух), задние лопатки, каналы для выравнивания давления или балансировочные отверстия

3.Задняя крышка параллельна плоскости приемного колеса

4. Сальниковая коробка – корпус сальника / механического уплотнения или набивка / фонарное кольцо

5. Вал насоса

6. Корпус насоса

7. Корпус подшипника

8. Подшипники

9. Уплотнения подшипников

11. Задний выдвижной

12. Подшипники

13. Уплотнения подшипников

Балансировочные отверстия

Задние лопасти

Эквивалентная длина : метод, используемый для определения потерь на трение в фитингах (см. Следующий рисунок).Эквивалентную длину фитинга можно найти с помощью номограммы ниже. Эквивалентная длина затем добавляется к длине трубы, и с этой новой длиной трубы рассчитываются общие потери на трение в трубе. Сегодня этот метод используется редко. Текущий метод расчета потерь напора на трение в фитингах см. На tutotial3.htm.


Градиент энергии : см. Гидравлический градиент.


Экспеллер : гидродинамическое уплотнение, обеспечивающее уплотнение без добавления воды в сальник, особенно полезно для жидких шламов.


(источник изображения: статья Worthington Pumpworld, см. Ниже)

см. Статью о уплотнении экспеллера на этой веб-странице: pumpworld.htm


Внешний Шестеренчатый насос : поршневой насос. Две прямозубые шестерни размещены в одном корпусе с небольшим зазором. Жидкость попадает между полостями зубьев шестерен и корпусом, вращение шестерен перекачивает жидкость. Они также используются для промышленной перекачки под высоким давлением и измерения чистых отфильтрованных смазочных жидкостей.

Viking Pumps является основным поставщиком этих насосов


Плоская кривая : напор очень медленно уменьшается по мере увеличения потока, см. Centrifugal-pump-tips.htm


Разделитель потока : см. Разделитель потока на всасывании.


Приемный клапан : обратный клапан, который устанавливается на конце всасывающей трубы насоса, часто вместе со встроенным сетчатым фильтром.


Форум : pumpfundamentals Форум – это место, где вы можете задать вопросы о центробежных насосах и др. типы, а также поделиться своими знаниями с другими.Ценный ресурс. Присоединиться здесь.


Потери на трение (насос) : на следующей диаграмме показано распределение потерь на трение и их относительный размер, возникающих в насосе.

Источник: Центробежные и осевые насосы A.J. Степанов, опубликованный John Wiley and Sons 1957.


Трение (труба) : Сила, возникающая как реакция на движение. Все жидкости при движении подвержены трению. Чем выше вязкость жидкости, тем выше сила трения при той же скорости потока.Трение возникает внутри, когда один слой жидкости движется относительно другого, а также на границе раздела жидкостной стенки. Шероховатые трубы также вызывают сильное трение.


Потери напора на трение (труба) : потеря напора на трение дается уравнением Дарси-Вайсбаха и во многих таблицах, например, в справочнике Cameron Hydraulic. Обычно он выражается в футах жидкости на 100 футов трубы.

Таблица коэффициентов потери напора для воды из справочника Cameron Hydraulic.

Для получения дополнительной информации о фрикционной головке.


Коэффициент трения f (труба) : коэффициент трения f требуется для расчета потери напора на трение. Он задается диаграммой Муди, уравнением Коулбрука или уравнением Свами-Джайна. Значение коэффициента трения будет зависеть от того, является ли поток жидкости ламинарным или турбулентным. Эти режимы течения можно определить по значению числа Рейнольдса.


Передняя крышка : см. Насос с односторонним всасыванием.


Передняя панель : см. Односторонний насос.


Сальник : см. Сальник.


Насосы с мокрым ротором : см. Насосы без уплотнения.


Уравнение Хазена-Вильямса : в настоящее время это уравнение используется редко, но широко использовалось в прошлое и дает хорошие результаты, хотя имеет много ограничений, одно из которых состоит в том, что не учитывается вязкость. Поэтому его можно применять только к жидкостям с вязкостью, аналогичной вязкости воды при 60F. Он был заменен на Дарси-Вайсбах и уравнение Коулбрука. Интересно, что NFPA (Национальная ассоциация противопожарной защиты) требует чтобы уравнение Хазена-Вильямса использовалось, например, для расчета трения в спринклерных системах.

Использование коэффициентов C в приведенном выше уравнении Хазена-Вильямса приведено в таблице ниже.
Источником этого уравнения является книга Cameron Hydraulic Data book.

Коэффициенты уравнения Хазена-Вильямса C.


Напор: высота, на которой насос может вытеснять жидкость. Голова – это тоже форма энергии. В насосных системах существует 4 различных типа напора: вертикальный или статический, напор, скоростной напор и потеря напора на трение. Для получения дополнительной информации о голове см. Этот учебник.

Единица измерения напора, также известная как удельная энергия или энергия на единицу веса жидкости, выражается в футах или метрах. см. также учебник2

Попробуйте это веб-приложение, чтобы измерить напор.


Гидравлический градиент: Все параметры энергии системы (например, скоростной напор, трубопроводы и потери на трение в фитингах) преобразуются в напор и отображаются в виде графика над вертикальным чертежом установки. Это помогает визуализировать, где расположены все энергетические термины, и убедиться, что ничего не упущено.


Рабочее колесо: Вращающийся элемент насоса, который состоит из диска с изогнутыми лопатками. Рабочее колесо сообщает жидкости движение и давление.

См. Этот документ о рабочих колесах Института МакНалли

.

Рис. 5 Основные части насоса и терминология.

Рабочее колесо состоит из задней пластины, лопаток, а для закрытых рабочих колес – передней пластины или кожуха. Он может быть оборудован компенсационными кольцами, обратными лопатками и балансировочными отверстиями.

, подробнее о различных типах крыльчатки см. Impeller.htm.


Ушко рабочего колеса: та область центробежного насоса, которая направляет жидкость в область лопастей рабочего колеса. Диаметр проушины определяет, сколько жидкости может попасть в насос при заданном расходе, не вызывая чрезмерного падения давления и кавитации. Скорость внутри глаза будет контролировать NPSHR, см. Эту диаграмму.

см. Также centrifugal-pump-tips.htm

Для получения дополнительной информации о терминологии частей насоса см. Эту веб-страницу.


Индуктор: Индуктор – это устройство, прикрепленное к проушине рабочего колеса, которое обычно имеет форму винта, которое помогает увеличить давление на входе в лопасть рабочего колеса и делает перекачиваемыми вязкие или жидкости с высоким содержанием твердых частиц.Его также можно использовать для уменьшения NPSHR.

(источник изображения: Teikoku).

см. Статьи о индукторах на этой странице: pumpworld.htm


Насос с внутренним зацеплением : поршневой насос.

Принцип перекачки с внутренним зацеплением был изобретен Йенсом Нильсеном, одним из основателей компании Viking Pump. В нем используются две вращающиеся шестерни, которые разъединяются на стороне всасывания насоса, чтобы создать пустоты, которые позволяют атмосферному давлению нагнетать жидкость в насос.Промежутки между зубьями шестерни транспортируют жидкость по обе стороны от серпа к стороне нагнетания, а затем шестерни повторно входят в зацепление для выпуска жидкости. Внутренняя шестерня Viking имеет внешнюю ведущую шестерню (ротор показан оранжевым цветом), которая вращает внутреннюю ведомую шестерню (холостой ход показан белым).

Viking Pumps является основным поставщиком этих насосов.


Струйный насос : струйный насос – это широко распространенный бытовой насос для водоснабжения.Он имеет интересную продуманную конструкцию, которая может поднимать воду из колодца (до 25 футов) и позволяет ему работать без обратного клапана на всасывании и, кроме того, не требует заливки. Сердцем конструкции является трубка Вентури (источник воды – со стороны нагнетания крыльчатки), которая создает низкое давление, создавая вакуум на всасывании и позволяя насосу поднимать жидкости.


Коэффициент K : коэффициент, который обеспечивает потерю напора для фитингов.Он используется со следующим уравнением

Коэффициент К для различных фитингов можно найти во многих публикациях. В качестве примера на рис. 6 показана взаимосвязь между коэффициентом К винтового колена 90 ° и диаметром (D). Тип фитинга определяет соотношение между потерями на трение и размером трубы.

Примечание: этот метод предполагает, что поток является полностью турбулентным (см. Демаркационную линию на диаграмме Муди на рисунке 9).

Рисунок 6 Коэффициент K vs.диаметр фитинга (источник: Инженерный журнал Гидравлического института)

Еще одним хорошим источником для подбора K-факторов является брошюра с техническими данными крана.

Рис. 7 Значения коэффициента К по отношению к коэффициенту трения для стандартного тройника.

Технический документ Crane дает значение K для фитинга в терминах f T , как в этом примере для стандартного тройника.


Как и в случае данных, показанных на рисунке 6, потери на трение для фитингов основаны на предположении, что поток очень турбулентный, фактически, он настолько турбулентен, что число Рейнольдса больше не является фактором, а шероховатость трубы основной параметр, влияющий на трение.Это можно увидеть на диаграмме Муди. На диаграмме есть линия, указывающая место, где начинается полная турбулентность.

Термин f T , используемый Крейном, является коэффициентом трения и совпадает с коэффициентом, заданным уравнениями Коулбрука или Свами-Джайна.


Когда число Рейнольдса становится большим, значение f T (с использованием уравнения Свами-Джайна) становится:


, а также Технический документ по крану №410

предполагает, что шероховатость материала будет соответствовать новой стали, значение которой составляет 0,00015 футов. Следовательно, предыдущее уравнение для f T принимает следующий вид:


Таким образом, значение коэффициента К легко рассчитывается на основе диаметра фитинга, коэффициента трения f T и коэффициента умножения для каждого типа фитинга.


Ламинар : отчетливый режим потока, возникающий при низком числе Рейнольдса (Re <2000).Он характеризуется слоями жидких частиц, движущихся друг мимо друга без перемешивания.


Рис. 8 Профиль скорости ламинарного потока.


Кулачковый насос : поршневой насос прямого вытеснения. В основном используются в пищевых продуктах, поскольку они обрабатывают твердые частицы, не повреждая их. Лепестки приводятся в движение внешними синхронизирующими шестернями, поэтому лопасти не контактируют. Жидкость перемещается по внутренней части корпуса в карманах между выступами и корпусом, зацепление выступов заставляет жидкость проходить через выпускное отверстие под давлением.Они также предлагают непрерывные и прерывистые обратимые потоки и могут работать без жидкости в течение коротких периодов времени. Типичное применение – в следующих отраслях: пищевая, фармацевтическая, целлюлозно-бумажная, безалкогольная, химическая и биотехнологическая.

Viking Pumps является основным поставщиком этих насосов https://www.vikingpump.com/.


Насос с низким NPSH : насос, предназначенный для работы с низким NPSH. в наличии, обычно есть индуктор.см. индуктор

для получения дополнительной информации см. Specialty_pumps.pdf


Торцевое уплотнение : название соединения, которое изолирует жидкость в насосе, не позволяя ей выходить из стыка между корпусом и валом насоса. На следующем изображении (источник: Руководство по насосам от McGraw-Hill) показано типичное механическое уплотнение. Механическое уплотнение – это уплотнительное устройство, которое образует подвижное уплотнение между вращающимися и неподвижными частями. Они были разработаны, чтобы преодолеть недостатки компрессионного уплотнения.Утечка может быть уменьшена до уровня, соответствующего экологическим стандартам государственных регулирующих органов, а затраты на техническое обслуживание могут быть ниже.


Ртуть (Hg) : металл, который остается жидким при комнатной температуре. Это свойство делает его полезным при использовании в тонкой вертикальной стеклянной трубке, поскольку небольшие изменения давления можно измерить как изменения высоты столбика ртути. Дюйм ртутного столба часто используется в качестве единицы измерения уровня вакуума или давления ниже атмосферного.

Соотношение между единицами измерения давления в дюймах ртутного столба, фунтах на квадратный дюйм и фунтах на квадратный дюйм.


Минимальный расход

Большинство центробежных насосов не должны использоваться при расходе менее 50% от B.E.P. (точка максимальной эффективности) расход без рециркуляционной линии. (Что такое B.E.P.?) Если ваша система требует расхода 50% или меньше, используйте линию рециркуляции, чтобы увеличить поток через насос, сохраняя низкий расход в системе, или установите привод с регулируемой скоростью.

см. Также глоссарий по насосам BEP

Как устанавливается минимальный расход центробежного насоса (ответ Гидравлического института)

Факторы, определяющие минимально допустимый расход, включают следующие:

* Повышение температуры жидкости – обычно устанавливается как 15 ° F и приводит к очень низкому пределу. Однако, если насос работает при отключении, он может сильно перегреться.

* Радиальная гидравлическая нагрузка на рабочие колеса – это наиболее серьезная проблема для насосов с одной спиральной камерой, и даже при расходе до 50% от BEP может вызвать сокращение срока службы подшипников, чрезмерный прогиб вала, выход из строя уплотнений, трение рабочего колеса и поломку вала.

* Рециркуляция потока в рабочем колесе насоса – это также может происходить при уровне ниже 50% от BEP, вызывая шум, вибрацию, кавитацию и механические повреждения.

* Характеристическая кривая общего напора – некоторые кривые насоса наклоняются в сторону отключения, а некоторые кривые VTP показывают наклон кривой. Следует избегать эксплуатации в таких регионах.

Не существует стандарта, который устанавливает точные пределы минимального расхода в насосах, но в документе «Центробежные и вертикальные насосы ANSI / HI 9.6.3-1997 – допустимая рабочая область» обсуждаются все задействованные факторы и даются рекомендации для «предпочтительного рабочего региона». .


Минимальный NPSHA : запас прочности или минимальный NPSHA, который должен быть доступен, частично зависит от количества энергии всасывания насоса. Уровень энергии всасывания насоса увеличивается на:

  • Диаметр всасывания корпуса
  • Скорость насоса
  • Удельная скорость всасывания
  • Удельный вес жидкости

Все, что увеличивает скорость проушины рабочего колеса насоса, скорость потока насоса или удельный вес жидкости. гравитация, увеличивает энергию всасывания насоса.

Гидравлический институт предложил эти рекомендации для минимального NPSHA в зависимости от уровня энергии всасывания.

Рекомендации по минимальному коэффициенту маржи NPSH NPSHA / NPSHR

Уровни энергии всасывания

Приложение Низкий Средний Высокая
Нефть 1.1-а 1,3-а
Химическая промышленность 1,1-а 1,3-а
Электроэнергия 1,1-а 1,5-а 2,0-а
Атомная энергетика 1,5-б 2.-а 2,5-а
Градирни 1,3-б 1,5-а 2.0-a
Вода / сточные воды 1,1-а 1,3-а 2,0-а
Общая промышленность 1,1-а 1,2-а
Целлюлоза и бумага 1,1-а 1,3-а
Строительные услуги 1,1-а 1,3-а
Жидкий раствор 1.1-а
Трубопровод 1,3-а 1,7-а 2,0-а
Вода / еда 1,2-а 1,5-а 2,0-а

“a” – или 0,6 м (2 фута) в зависимости от того, какое из значений больше

“b” – или 0,9 м (3 фута) в зависимости от того, что больше

“a” – или 1,5 м (5 футов) в зависимости от того, что больше

см. Статьи о рекомендациях по NPSH на этой веб-странице: pumpworld.htm


Рама двигателя : NEMA (Национальная ассоциация производителей электрооборудования) устанавливает стандарты, в соответствии с которыми создаются электрические асинхронные двигатели. Каждый размер рамы (например, рама 254T) соответствует определенным размерам. Количество места, необходимого для сборки насоса, будет зависеть от размера и конструкции двигателя. Легко найти диаграмму, в которой указаны размеры двигателя в зависимости от размера корпуса (см. Следующую таблицу).

, но я смотрел долго и трудно найти схему, которая обеспечивает VS. размер кадраобороты и л.с., а вот оно:


Диаграмма Муди : графическое представление уравнений ламинарного и турбулентного (Коулбрука) течения.

Рисунок 9 – диаграмма Муди, графическое представление уравнения ламинарного потока и уравнения Коулбрука для коэффициента трения f.


Имеется положительная высота всасывания, нетто (N.P.S.H.A.) : Доступна положительная высота всасывания. Напор или удельная энергия на всасывающем фланце насоса минус напор пара жидкости.см. NPSHA.PDF

См. Этот калькулятор веб-приложения для N.PS.H.A.

Также для тех, кому нужно знать о NPSHA, но ненавидит это скучное слово.


Требуется чистый положительный напор на всасывании (N.P.S.H.R.) : Требуется положительный чистый напор на всасывании. Производители оценивают необходимое значение NPSH для насоса при определенном расходе, общем напоре, скорости и диаметре рабочего колеса. Это определено моим измерением. см. также NPSHR.PDF

На следующем рисунке представлена ​​оценка NPSHR для центробежных насосов (источник: Centrifugal Pump Design & Application by Val.С.Лабанофф и Роберт Р. Росс, предоставленный другом по насосам Рави Санкаром.

Вы можете присоединиться к дискуссионному форуму центробежного насоса по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info

Для увеличения изображения скачайте npshr-predic.pdf


Ньютоновская жидкость : жидкость, вязкость которой постоянна и не зависит от скорости сдвига (деформации). Для ньютоновских жидкостей существует линейная зависимость между скоростью сдвига и касательным напряжением между слоями.

Для получения дополнительной информации см. Non-newtoninan fluids.pdf

Рис. 10 Отношение сдвига / деформации для ньютоновской жидкости.

Если вы хотите понять, на что похожа неньютоновская жидкость, и что означает изменение вязкости со скоростью сдвига, попробуйте этот эксперимент.

В большой неглубокой миске приготовьте раствор из примерно 1 части воды и 2 частей кукурузного крахмала, попробуйте быстро перемещать эту жидкость пальцами.Когда пальцы двигаются медленно, раствор ведет себя так, как ожидалось, не оказывая сопротивления. Чем быстрее вы пытаетесь двигаться через жидкость, тем выше сопротивление. При такой скорости сдвига раствор почти ведет себя как твердое тело. Если вы двигаете пальцами достаточно быстро, они будут скользить по поверхности. Вот что подразумевается под вязкостью, зависящей от скорости сдвига. Сравните это поведение с поведением патоки; вы обнаружите, что даже несмотря на то, что меласса вязкая, ее вязкость очень мало изменяется со скоростью сдвига.Меласса течет легко, независимо от скорости движения.

Посмотрите видео-презентацию этого эксперимента.


Рабочая точка : точка (расход и общий напор), в которой работает насос. Он расположен на пересечении кривой системы и кривой производительности насоса. Он соответствует расходу и напору, необходимым для процесса.

Рис. 11 Рабочая точка на кривой производительности насоса.


Сальник : см. Сальник.


Насос частичного выброса : см. Радиально-пластинчатый насос.


Периферийный (регенеративный) насос : также известен как регенеративный или регенеративный турбинный насос. Это насосы малой производительности (150 галлонов в минуту или 34 м3 / ч) с высоким напором (5400 футов или 1645 м). Рабочее колесо имеет короткие лопатки на периферии, которые проходят через кольцевой канал. Жидкость входит между двумя лопастями рабочего колеса и приводится в круговое движение, что добавляет энергии частицам жидкости, которые движутся по спиралевидному пути от входа к выходу.Каждый набор лопаток непрерывно добавляет энергию частицам жидкости.

Периферийные насосы более эффективны в условиях низкого расхода и высокого напора, чем центробежные насосы, они также требуют гораздо меньше NPSHA, чем аналогичный центробежный насос. Они также могут обрабатывать жидкости с содержанием до 20% увлеченные газы. Их можно запускать в РЕВЕРСИИ, что иногда может быть интересной способностью в определенных случаях.

Они используются в широком диапазоне бытовых и промышленных применений.

Подробное описание принципа работы см. На этой странице веб-сайта Mepco.
, а также от Roth Pump Co.



Кривая производительности : График зависимости общего напора от расхода для конкретной модели насоса, диаметра рабочего колеса и скорости (синх. Характеристическая кривая, кривая производительности по воде). см. рисунок 1

Для получения дополнительной информации о производительности или характеристической кривой см. Этот учебник


Шероховатость трубы : Измерение средней высоты выступов, создающих шероховатость на внутренней поверхности труб.Шероховатость измеряется во многих местах, а затем усредняется, обычно она определяется в микродюймах RMS (среднеквадратичное значение). Скачать или просмотреть карту шероховатости трубы в формате pdf


Давление в трубопроводе (максимальное) : в некоторых случаях может потребоваться проверка максимального номинала ваших труб, чтобы избежать разрыва из-за чрезмерного давления. Код ASME для напорных трубопроводов B31.3 обеспечивает максимальное напряжение для труб из различных материалов. Также необходимо проверить номинал фланца трубы.

для получения дополнительной информации см. Max_piping_oper_press.pdf

Таблица допустимых напряжений трубопровода из кода ASME для трубопроводов высокого давления B31.3


Насос Пито : также известен как насос с вращающимся корпусом. Особенность этого насоса – низкие и средние скорости потока при высоком давлении. Он часто используется для подачи душа под высоким давлением на бумагоделательных машинах.

Насос Пито (роторно-струйный)

см. Дополнительную информацию в базе данных типов насосов


Давление : Приложение силы к телу, вызывающее большее или меньшее сжатие внутри жидкости.В статической жидкости давление меняется с высотой.

Вес жидкости является причиной гидростатического давления. Тонкий слой жидкости изолирован, чтобы можно было визуализировать окружающие его силы. Если сделать ломтик очень тонким, давление сверху и снизу будет одинаковым. Срез сжимается сверху и снизу векторами силы, противоположными друг другу. Жидкость в срезе также оказывает давление в горизонтальном направлении на стенки трубы. Эти силы уравновешиваются напряжением в стенке трубы.Давление внизу среза будет равно весу жидкости над ним, деленному на площадь.

Вес столба жидкости высотой (z) составляет:

Давление (p) равно весу жидкости (F), деленному на площадь поперечного сечения (A) в точке, где рассчитывается давление:

где F: сила от веса жидкости

В: объем

g: ускорение свободного падения (32.17 фут / с 2 )

: плотность жидкости в фунтах массы на единицу объема

: плотность жидкости или удельный вес в фунтах силы на единицу объема


Напор : выражение энергии, а именно энергия на единицу веса вытесненной жидкости. Более подробная информация о напорных.

Нам часто требуется рассчитать напор, соответствующий давлению. Давление может быть преобразовано в напор или высоту столба жидкости для любой жидкости.Однако не все жидкости имеют одинаковую плотность. Например, вода имеет плотность 62,34 фунта на кубический фут, тогда как плотность бензина составляет 46,75 фунта на кубический фут. Удельный вес – это отношение плотности жидкости к плотности воды при стандартных условиях. По определению вода имеет удельный вес (SG) 1. Чтобы преобразовать давление в напор, необходимо знать удельный вес SG жидкости. Удельный вес жидкости:


где – плотность жидкости, а – плотность воды при стандартных условиях.С

где – плотность жидкости в единицах веса. Постоянное значение gc требуется для обеспечения связи между массой в фунтах-фунтах и ​​силой в фунтах-силах.

Количество (= 62,34 фунта / фут 3 для воды при 60 ° F) составляет:

После упрощения соотношение между высотой столба жидкости и давлением в нижней части столбца составляет:


Винтовой насос : поршневой насос.Эти насосы идеально подходят для жидкостей, с которыми другие насосы не справятся. например – пасты, смазки, шламы и т. Д. Они состоят только из одного ведомого металлического ротора, вращающегося в статоре с эластомерной футеровкой (эластичным).

Жидкость поступает во впускное отверстие всасывания под давлением или под действием силы тяжести и по мере того, как РОТОР 1 вращается внутри гибкого резинового СТАТОРА 2, образуя плотно закрытые полости 3, которые перемещают жидкость к выпускному отверстию. Перекачивание начинается в момент поворота РОТОРА.Жидкость действует как смазка между насосными элементами.


Псевдопластический : Свойство жидкости, вязкость которой медленно увеличивается со скоростью сдвига.

Для получения дополнительной информации см. Non-newtoninan fluids.pdf


Насосы в качестве турбин (PAT) : Насосы, используемые в качестве турбин.

Для получения дополнительной информации см. Насосы как турбины


Насос с радиальным потоком : относится к конструкции центробежного насоса для среднего напора и среднего расхода или высокого напора и низкого расхода.Значение конкретного числа оборотов будет показывать, подходит ли радиальная конструкция насоса для вашего применения. см. насосы с радиальным потоком.


Радиально-пластинчатый насос : также известен как насос частичного выброса или пластинчатый насос. Установленный на раме, торцевое всасывание, нагнетание по центральной линии, насос ANSI, разработанный специально для работы с агрессивными химическими веществами при малых расходах.

Пластинчатый насос

см. Дополнительную информацию в базе данных типов насосов


Насос с утопленным рабочим колесом : иногда называют вихревым насосом.Это смонтированный на раме, выдвижной насос с торцевым всасыванием, утопленным рабочим колесом и тангенциальным нагнетателем, разработанный специально для работы с определенными объемными или волокнистыми твердыми телами, жидкостями с воздухом или газом или жидкостями, чувствительными к сдвигу.

Насос с утопленным рабочим колесом

см. Дополнительную информацию в базе данных типов насосов

см. Также эту статью от компании Lawrence Pump.


Рециркуляция : при низком и высоком расходе по сравнению с расходом на B.E.P. жидкость начнет рециркулировать или двигаться в обратном направлении на всасывании и нагнетании.

Точно установлено, что повреждения кавитационного типа, наблюдаемые на входных лопатках и не связанные с недостаточным NPSH, могут быть напрямую связаны с насосом, работающим в зоне рециркуляции всасывания. Подобные повреждения на концах нагнетательных лопаток также могут быть связаны с работой насоса в зоне рециркуляции нагнетания.

Рециркуляция всасывания и нагнетания может происходить в разных точках, как показано на характеристической кривой ниже.


Регенеративный насос : см. Периферийный насос, также известный как регенеративный турбинный насос.


Число Рейнольдса : число Рейнольдса пропорционально соотношению скорости и вязкости, чем выше число (более 4000 для турбулентного потока), тем более турбулентный поток и меньшая вязкость оказывает влияние. При высоких числах Рейнольдса (см. Линию перехода к полной турбулентности на диаграмме Муди) шероховатость трубы становится определяющим фактором потерь на трение.Чем ниже число Рейнольдса (менее 2000 для ламинарного потока), тем выше вязкость жидкости. Большинство применений находятся в режиме турбулентного потока, если только жидкость не очень вязкая (например, 300 сСт и выше), скорость должна быть очень низкой для создания режима ламинарного потока.


Rheopectic : Свойство жидкости, вязкость которой увеличивается со временем.

Для получения дополнительной информации см. Неньютоновские жидкости.pdf


Резиновая гильза насоса : см. Шламовый насос.


Винтовое рабочее колесо : Винтовое центробежное рабочее колесо имеет форму конического винта Архимеда. Первоначально разработанный для перекачивания живой рыбы, винтовой центробежный насос
стал популярным для многих приложений, связанных с перемещением твердых частиц.

Для получения дополнительной информации см. Этот информационный бюллетень от Lawrence Pump.
см. Также эту статью насосной компании Hayward Gordon.


Насос без уплотнения : дополнительную информацию, изображения и ссылки на насосы без уплотнения см. В таблице типов насосов.


Самовсасывающий насос : насос, не требующий заливки или первоначального заполнения жидкостью. Корпус насоса имеет запас воды, который помогает создать вакуум, который поднимет жидкость из низкого источника.

Самовсасывающий насос


для получения дополнительной информации см. Specialty_pumps.pdf


Кожух : см. Насос с односторонним всасыванием.


Запорный напор : Общий напор, соответствующий нулевому расходу на кривой производительности насоса.

Рис. 12 Запорный напор и другие точки на кривой производительности центробежного насоса.

Запорный напор – это общий напор, который насос может подавать при нулевом расходе (см. Следующий рисунок). Запорная головка важна по 2 причинам.

1. В некоторых системах (что, по общему признанию, необычно), нагнетательная линия насоса может проходить на гораздо большей высоте, чем конечная точка нагнетания.Сначала жидкость должна достичь более высокого уровня в системе. Если запорный напор меньше статического напора, соответствующего верхней точке, то поток в системе не установится.

2. Во время запуска и проверки насоса быстрый способ определить, обладает ли насос потенциальной способностью обеспечивать необходимый напор и расход, – это измерить запорный напор. Это значение можно сравнить с запорным напором, рассчитанным по кривой производительности насоса.


Насос с боковым каналом : это насос, обеспечивающий высокий напор при низкие потоки с дополнительным преимуществом, заключающимся в способности работать с газами.Принцип работы помпы хорошо объяснено на веб-сайте Sero Pump

Веб-сайт. Я включил версию Интернета в формате pdf материалы сайта (как есть) на тот случай, если однажды веб-страница Sero изменится или исчезнет, я благодарен Серо за то, что сделал это доступным. Принцип бокового канала аналогичен к регенеративному (периферийному) насосу.

В базе данных насосов вы найдете другие примеры и поставщиков насосов с боковым каналом. с использованием типа насоса: боковой канал.


Сифон : Система трубопроводов или трубок, в которой точка выхода ниже точки входа, а некоторая часть трубопровода находится выше свободной поверхности источника жидкости.

Рисунок 14 Сифон.

См. В этой статье описание того, как работает сифон.


Шламовый насос : некоторые виды шлама имеют тенденцию к очень сильному оседанию. быстро и их трудно удержать в подвешенном состоянии. Насосная компания Lawrence решила эту проблему. проблема, поставив мешалку перед всасывающим устройством насоса.

Шламовый насос

для получения дополнительной информации см. Specialty_pumps.pdf


Шламовый насос : прочный насос для тяжелых условий эксплуатации, предназначенный для агрессивных или абразивных шламов, которые обычно используются в горнодобывающей промышленности с частицами различных размеров. Это достигается за счет футеровки внутренней части корпуса насоса, а также рабочего колеса резиной.

Шламовый насос

см. Подробный чертеж для получения дополнительной информации

см. Специальные_насосы.pdf для получения дополнительной информации

, а также Руководство Warman Slurry Pumping Handbook


Удельный вес (SG) : отношение плотности жидкости к плотности воды при стандартных условиях. Если удельная плотность равна 1, то плотность такая же, как у воды, если она меньше 1, то жидкость менее плотна, чем вода, и тяжелее воды, если удельная плотность больше 1. Удельная плотность ртути равна 14, у бензина – удельная плотность. SG 0,8. Полезность удельного веса заключается в том, что он не имеет единиц измерения, поскольку он является сравнительной мерой плотности или соотношением плотностей, поэтому удельный вес будет иметь одинаковое значение независимо от того, какую систему единиц измерения мы используем, имперскую или метрическую.

Для получения дополнительной информации см. Удельный вес.pdf

Посмотрите этот эксперимент на видео, показывающем, что общий напор не зависит от плотности или удельного веса.

приведенное выше изображение взято из сборника данных Cameron Hydraulic, который содержит большой объем информации о свойствах жидкости.


Удельная скорость : число, указывающее тип насоса (например, радиальный, смешанный поток или осевой) подходит для применения.Рисунок ниже известен как диаграмма Balje .

Удельная скорость рассчитывается по формуле:


Преобразование удельной скорости из метрических в британские N Sm приведено ниже:


см. Также удельную скорость всасывания

, статью по этой теме см. Specific-speed_primer.pdf

и вот калькулятор веб-приложения для конкретной скорости.


Стандартный моноблочный насос со спиральной камерой : Спиральная часть – это корпус, имеющий форму спирали.В Вал двигателя соединен с рабочим колесом без промежуточной муфты, что обеспечивает компактное расположение. Диапазон расхода обычно составляет менее 300 галлонов в минуту.

Изображение этого насоса любезно предоставлено Ace Pumps.


Стандартный насос со спиральной камерой, подсоединяемый отдельно : Спиральная часть представляет собой корпус, имеющий спиральную форму. В Вал двигателя соединен с рабочим колесом промежуточным валом с двумя муфтами.

Изображение этого насоса любезно предоставлено Allweiler.


Деформация : отношение абсолютного смещения контрольной точки внутри тела к характерной длине тела. см. рисунок 10.


Напряжение : в данном случае относится к касательному напряжению или силе между слоями жидкости, разделенной на площадь поверхности между ними.


Сальник : соединение, которое изолирует жидкость в насосе, предотвращая ее выход между корпусом и валом насоса.На следующем изображении (источник: Справочник по насосам от McGraw-Hill) показан типичный сальник с сальником. Функция набивки – контролировать утечку, а не устранять ее полностью. Набивка должна быть смазана, и для надлежащей смазки необходимо поддерживать поток из сальника от 40 до 60 капель в минуту. Это делает этот тип уплотнения непригодным для ситуаций, когда утечка недопустима, но они очень распространены в крупных отраслях первичного сектора, таких как горнодобывающая и целлюлозно-бумажная промышленность.


Погружение или погружение : Погружение в данном случае означает высоту между свободной поверхностью всасывающего бака и всасывающей трубой насоса.

Рис. 13 Минимальное погружение во избежание образования вихрей.

Попробуйте это веб-приложение для расчета минимальной высоты погружения.

Вот красивое изображение осевого насоса с проблемой погружения всасывающего патрубка.

смотрите это видео о погружении

Гидравлический институт издает руководство по конструкции всасывающего патрубка насоса, в котором даются подробные рекомендации.

Насосная компания Goulds бесплатно предоставляет аналогичные рекомендации по конструкции всасывающего патрубка.


Разделитель всасывающего потока : металлическое ребро поперек всасывания насоса, которое устанавливается на некоторых насосах. Его цель – удалить крупномасштабные вихри, чтобы линии потока были как можно более параллельны, когда жидкость входит в проушину рабочего колеса.


Всасывающая направляющая : устройство, которое помогает выпрямить поток перед насосом, имеющим изгиб на 90 градусов непосредственно перед ним.

Насколько мне известно, существует два типа присосок.

Другой тип всасывающей направляющей – лопаточная система Cheng

.

Пластина Cheng, см. Cheng Fluid Systems

Еще одним производителем стандартных компонентов всасывающей направляющей диаметром от 2 до 14 дюймов является компания Metraflex.Bell Gossett производит всасывающую направляющую, которую они называют всасывающим диффузором.

см. Брошюру Bell Gossett по всасывающим диффузорам


Всасывающая заслонка : см. Всасывающую направляющую.


Удельная скорость всасывания : число, указывающее, достаточны ли условия всасывания для предотвращения кавитации. По данным Гидравлического института, удельная скорость всасывания должна быть менее 8500. Другие эксперименты показали, что удельная скорость всасывания может достигать 11000.

Если насос имеет высокое значение удельной скорости всасывания, это также будет означать, что площадь впускного отверстия рабочего колеса должна быть большой, чтобы уменьшить скорость на впуске, которая необходима для обеспечения низкого NPSHR. Однако, если вы продолжите увеличивать площадь впуска рабочего колеса (для уменьшения NPSHR), вы достигнете точки, в которой площадь впуска будет слишком большой, что приведет к рециркуляции всасывания (гидравлически нестабильно, вызывая вибрацию, кавитацию, эрозию и т. Д.). Рекомендуемое значение максимальной удельной скорости всасывания – избежать достижения этой точки.(абзац предоставлен Майком Таном из группы форума по насосам).

Сохранение удельной скорости всасывания ниже 8500 также является способом определения максимальной скорости насоса и предотвращения кавитации.

Для насоса с двойным всасыванием половина значения Q используется для расчета удельной скорости всасывания.

Удельная скорость всасывания рассчитывается по формуле:

см. Также удельную скорость

Преобразование удельной скорости всасывания из метрических в британские S м приведено ниже:

Термин N SS также используется для обозначения удельной скорости всасывания.

Согласно Институту гидравлики, эффективность насоса максимальна, когда удельная скорость всасывания находится между 2000 и 4000. Когда S выходит за пределы этого диапазона, эффективность должна быть снижена в соответствии со следующим рисунком.

Источник: журнал Pump & Systems, август 2005 г.

, статью по этой теме см. Specific-speed_primer.pdf

, а вот калькулятор в веб-приложении для расчета удельной скорости всасывания.

В следующей таблице приведены более точные рекомендации по желаемым рабочим диапазонам скорости всасывания.

Источник: Практика перерабатывающей промышленности RESP 001 Проектирование насосных систем, в которых используются центробежные насосы.


Статический напор на всасывании : разница в высоте между уровнем жидкости в источнике жидкости и центральной линией насоса (см. Рисунок 4). Эта головка также включает в себя любой дополнительный напор, который может присутствовать на поверхности жидкости всасывающего бака, например, как в случае всасывающего бака под давлением.


Статический подъемник на всасывании : такое же определение, как у статического напора всасывания.Этот термин используется только тогда, когда осевая линия насоса находится выше поверхности жидкости всасывающего резервуара.


Система : как в насосной системе. Система включает в себя все трубопроводы, включая оборудование, начиная с точки входа (часто поверхность жидкости всасывающего резервуара) и заканчивая точкой выхода (часто поверхность жидкости резервуара слива).


Системная кривая : графическое представление зависимости общего напора насоса от расхода. Расчеты выполняются для общего напора при различных расходах, эти точки связаны и образуют кривую, называемую системной кривой.Его можно использовать для прогнозирования работы насоса при различных расходах. Общий напор включает статический напор, который является постоянным, а также напор трения и разницу скоростного напора, которая зависит от расхода (см. Рисунок 11). Пересечение системной кривой с характеристической кривой насоса определяет рабочую точку насоса.

Изменений в систему, такие как открытие или закрытие клапанов или делая выпускную трубу длиннее или короче изменят головку трения, который изменит форму кривой системы и, следовательно, рабочую точку.На следующем рисунке изображена система со статическим напором 100 футов и общим сопротивлением системы примерно 20 футов, показанной кривой A. На выходе насоса имеется клапан, который частично закрыт. Если напор трения увеличивается (т. Е. Клапан закрыт), рабочая точка сместится с A на точку B и поток упадет. Если напор трения уменьшается (т. Е. Открывается клапан), рабочая точка переходит в точку C, и поток увеличивается.


Системные требования : те элементы, которые определяют общий напор: трение и условия на входе и выходе системы (например, скорость, высота и давление).


Уравнение Свами-Джайна : уравнение, которое может использоваться вместо уравнения Коулбрука для расчета коэффициента трения f.


Тиксотропный : Свойство жидкости, вязкость которой уменьшается со временем.


Общий динамический напор : идентичен общему напору. Этот термин больше не используется и был заменен более коротким общим напором.


Общий напор : разница между напором на нагнетательном и всасывающем фланцах насоса (син. Общий динамический напор.напор насоса, напор системы). см. также tutorial3.htm


Общий статический напор : Разница между статическим напором нагнетания и всасывания, включая разницу между поверхностным давлением нагнетательного и всасывающего резервуаров, если резервуары находятся под давлением (см. Рисунок 4). См. Также tutorial3.htm


Турбулентный : Поведение жидких предметов в потоке, характеризующееся быстрым движением частиц во многих направлениях, а также общим направлением всего потока жидкости.


Вакуум : давление ниже атмосферного.


Лопатки (кол-во) : см. Impeller.htm.


Частота прохождения лопаток : при проведении анализа вибрации эта частота (количество лопаток, умноженное на скорость вала) и даже кратные ей, отображается как пик, который может указывать на повреждение или несбалансированное рабочее колесо.

Рис. 15 Спектры шумовых колебаний, показывающие частоту прохождения лопатки (источник: The Pump Handbook publ.по McGrawHill)

см. Статьи об источниках вибрации насоса на этой веб-странице: pumpworld.htm


Пластинчатый насос : см. Радиально-пластинчатый насос.


Пластинчатый насос (гидравлический) : поршневой насос прямого вытеснения. Пластинчатые насосы успешно используются в самых разных областях (см. Ниже). Благодаря прочности лопастей и отсутствию контакта металла с металлом, лопастные насосы идеально подходят для маловязких, несмазывающих жидкостей до 2200 сСт / 10 000 SSU.Такие жидкости включают СНГ, аммиак, растворители, спирт, жидкое топливо, бензин и хладагенты.

1. Ротор или рабочее колесо с прорезями эксцентрично поддерживается в циклоидальном кулачке. Ротор расположен близко к стенке кулачка, поэтому образуется полость в форме полумесяца. Ротор уплотняется в кулачке двумя боковыми пластинами. Лопатки или лопасти входят в прорези рабочего колеса. Когда рабочее колесо вращается (желтая стрелка) и жидкость входит в насос, центробежная сила, гидравлическое давление и / или толкатели толкают лопатки к стенкам корпуса.Плотное уплотнение между лопастями, ротором, кулачком и боковой пластиной является ключом к хорошим характеристикам всасывания, характерным для принципа лопастного насоса.

2. Корпус и кулачок нагнетают жидкость в насосную камеру через отверстия в кулачке (маленькая красная стрелка на дне насоса). Жидкость попадает в карманы, образованные лопатками, ротором, кулачком и боковой пластиной.

3. По мере того, как рабочее колесо продолжает вращаться, лопатки перемещают жидкость к противоположной стороне полумесяца, где она выдавливается через выпускные отверстия кулачка, когда лопасть приближается к точке серпа (маленькая красная стрелка на стороне насоса ).Затем жидкость выходит из выпускного отверстия.

Rexroth – крупный производитель пластинчатых насосов https://www.boschrexroth.com/en/us/


Давление пара : давление, при котором жидкость кипит при определенной температуре.

Рис. 16 Граница между жидкой и паровой фазами жидкости. Жидкость можно испарить, увеличив температуру или уменьшив давление.

Рисунок 17 Зависимость давления пара оттемпература для различных жидкостей.


Вентури (закон Бернулли) : трубка Вентури имеет постепенное сужение это открывается в постепенное расширение. В зоне ограничения давление будет ниже, чем в зоне ограничения. увеличенная площадь перед ним. Если разница в диаметрах большая, вы можете даже создают очень высокий вакуум (-28 футов водяного столба). Я использую дешевую пластиковую трубку Вентури от Фишера или Коула Палмера. для эксперимента, который я провожу, чтобы продемонстрировать давление пара во время моих обучающих семинаров, и это очень легко создать очень высокий абсолютный вакуум.

В некоторых местах я не могу провести этот эксперимент, потому что в гостиничных номерах нет источника воды, жаль, потому что это всегда выигрыш, поэтому мне нужно вернуться к видео. Если вы хотите приобрести этот изящный пластик Вентури вы можете купить здесь, на сайте labsupplyoutlaws.com, это довольно недорого.

Непросто понять, почему низкое давление возникает в области малого диаметра трубки Вентури. Я придумал это объяснение, которое, кажется, помогает.

Понятно, что весь поток должен проходить от большего участка к меньшему. Или в другом Другими словами, расход останется неизменным в большой и малой частях трубки. Скорость потока то же самое, но скорость меняется. Скорость больше в небольшом участке трубки. Там есть связь между энергией давления и энергией скорости, если скорость увеличивает давление энергия должна уменьшиться. Это принцип сохранения энергии в действии, который также является законом Бернулли.Это похоже на велосипедиста на вершине холма. Вверху или в точке 1 (см. Рисунок 18 ниже) высота велосипедиста высокая, а скорость низкая. Внизу (точка 2) высота невысока и высокая скорость, энергия возвышения (потенциальная) была преобразована в энергию скорости (кинетическую). Давление и энергии скорости ведут себя точно так же. В большей части трубы давление высокое, а скорость низкая, в небольшая часть, давление низкое, а скорость высокая.

Рис. 18 Эффект Вентури.

Закон Бернулли – это отношение между двумя точками в системе, которое гласит, что сумма энергии, соответствующие давлению, скорости и высоте, должны быть сохранены.

Общая форма закона (без учета трения):


, где p 1 – давление, v 1 – скорость, а h 1 – высота в точке 1 и те же параметры используются в точке 2.Гамма – это плотность жидкости, а г ускорение свободного падения.

В случае велосипедиста давление отсутствует, и могут изменяться только скорость и высота, так что Закон Бернулли становится:


по мере того, как велосипедист спускается с холма h 2 становится меньше h 1 и сбалансируйте уравнение, тогда v 2 должно быть больше, чем v 1 .

В случае трубки Вентури нет изменения высоты, и могут изменяться только скорость и давление, так что закон Бернулли становится:


Мы ясно видим, что если v2 больше, чем v1, то p2 должно быть меньше v1, чтобы сбалансировать уравнение.

, статью по этой и смежным темам можно найти на странице unknown_aspects-pump-syst.pdf


Вязкость : свойство, по которому можно оценить сопротивление жидкости движению. Сопротивление вызывается трением между жидкостью и граничной стенкой, а внутри – слоями жидкости, движущимися с разными скоростями. Чем более вязкая жидкость, тем выше потери на трение в системе. На центробежные насосы влияет вязкость, и для жидкостей с вязкостью выше 10 сСт необходимо откорректировать производительность насоса.

На следующем рисунке, который вы можете найти в каталоге насосов Goulds в техническом разделе, показано влияние вязкости на производительность насоса.

На следующем рисунке представлена ​​таблица значений вязкости для различных жидкостей, которую вы можете найти в справочнике Cameron Hydraulic.

Базовая единица вязкости известна как Пуаз или сантипуаз (сП), названная в честь французского ученого Пуазейля, открывшего практический метод измерения вязкости.Греческая буква используется для обозначения вязкости. Существует два типа вязкости, первый из которых только что упоминается как абсолютная вязкость, а другой, для которого используется греческая буква ню, называется кинематической вязкостью. Единицей кинематической вязкости является сантисток (сСт), названный в честь английского ученого Стокса.

Связь между ними:

Данные о вязкости обычных жидкостей

также можно найти в каталоге насосов Goulds.

Коррекция вязкости : см. Вязкость.


Насос с вязким сопротивлением : насос, рабочее колесо которого не имеет лопастей, но работает в контакте с жидкостью с плоской вращающейся пластиной, вращающейся с высокой скоростью для перемещения жидкости.

Вязкостной насос

для получения дополнительной информации см. Specialty_pumps.pdf


Улитка : кожух синхронизатора.


Vortex : см. Погружение.


Вихревой насос : см. Насос с утопленным рабочим колесом.


Гидравлический удар (скачок давления) : Если в системах с длинными нагнетательными линиями (например, в промышленных и муниципальных системах водоснабжения, на нефтеперерабатывающих заводах и электростанциях) перекачиваемая жидкость ускоряется или замедляется, из-за изменений возникают колебания давления. по скорости. Если эти изменения скорости происходят быстро, они вызывают скачок давления в системе трубопроводов, возникающий в точке возмущения; распространение происходит в обоих направлениях (прямые волны), и эти волны отражаются (непрямые волны) в точках разрыва, например.г. изменения площади поперечного сечения, ответвлений труб, регулирующих или запорных клапанов, насосов или резервуара. Граничные условия определяют, будут ли эти отражения вызывать отрицательные или положительные выбросы. Суммирование всех прямых и непрямых волн в данной точке в данный момент времени дает условия, существующие в этой точке.

Эти скачки давления, в дополнение к нормальному рабочему давлению, могут привести к чрезмерному давлению и напряжениям в компонентах установки. В тяжелых случаях такие скачки давления могут привести к выходу из строя трубопроводов, фитингов или корпусов насоса.Минимальный скачок давления может, особенно в самой высокой точке установки, достичь давления пара перекачиваемой жидкости и вызвать испарение, ведущее к разделению столба жидкости. Последующее повышение давления и столкновение отделенного столба жидкости может привести к значительному гидравлическому удару. Скачки давления, возникающие в этих условиях, также могут привести к выходу из строя или разрушению компонентов установки.

Для максимального колебания давления можно использовать формулу скачка давления JOUKOWSKY:

Δp = ρ.а. Δv

Где ρ = плотность перекачиваемой жидкости

a = скорость распространения волны

Δv = изменение скорости потока в трубе.

Полное колебание давления, соответствующее изменению скорости Δv, происходит только в том случае, если изменение скорости Δv происходит в течение периода.

t ≤ время отражения tr = 2.л / а

, где l = расстояние между ближайшей несплошностью (точкой отражения) и точкой возмущения.

Вклад Моше Шаяна с дискуссионного форума по насосам.

Эта статья под названием Val-Matic Valve, озаглавленная «Регулирование помпажа в насосной станции», появилась в журнале Pumps & Systems за март 2007 г. это очень хорошее описание того, как возникает гидравлический удар и как его можно контролировать.


Вы можете присоединиться к дискуссионному форуму центробежного насоса по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info

TOP

Авторские права 2019, PumpFundamentals.com

Центробежные насосы – PetroWiki

Центробежные насосы являются наиболее часто используемыми насосами кинетической энергии. Центробежная сила выталкивает жидкость наружу из проушины рабочего колеса, где она входит в корпус. Дифференциальный напор можно увеличить, поворачивая рабочее колесо быстрее, используя рабочее колесо большего размера или увеличивая количество рабочих колес.Рабочее колесо и перекачиваемая жидкость изолированы снаружи набивкой или механическими уплотнениями. Радиальные и упорные подшипники вала ограничивают движение вала и уменьшают трение вращения.

Основные классификации

Центробежные насосы

разработаны с учетом:

  • Количество всасываний (одинарное или двойное)
  • Количество рабочих колес (одинарные, двойные или многоступенчатые)
  • Выход
  • Рабочие колеса (тип, количество лопаток и т. Д.)

Большинство рабочих колес расположены только с одной стороны и называются конструкцией с односторонним всасыванием. В моделях с высоким расходом используются рабочие колеса, которые принимают всасывание с обеих сторон и называются конструкцией с двойным всасыванием.

Вернуться к началу

Типы крыльчатки

КПД центробежного насоса определяется рабочим колесом. Лопатки предназначены для работы в заданном диапазоне условий потока. На рис. 1 показаны основные типы рабочих колес.

  • Фиг.1 – Основные типы рабочих колес.

Наверх

Открытые рабочие колеса

Лопатки прикреплены к центральной ступице без какой-либо формы, боковой стенки или кожуха и монтируются непосредственно на валу. Открытые рабочие колеса имеют слабую конструкцию и требуют более высоких значений NPSHR. Обычно они используются в недорогих насосах малого диаметра и насосах, работающих с взвешенными твердыми частицами. Они более чувствительны к износу, чем закрытые рабочие колеса, поэтому их эффективность быстро снижается при эрозионной работе.

Вернуться к началу

Частично открытые или полузакрытые рабочие колеса

Рабочее колесо этого типа имеет заднюю стенку (кожух), которая служит для придания лопаткам жесткости и увеличения механической прочности. Они используются в насосах среднего диаметра и с жидкостями, содержащими небольшие количества взвешенных частиц. Они предлагают более высокий КПД и более низкое NPSHR, чем открытые рабочие колеса. Важно, чтобы между лопатками рабочего колеса и корпусом оставался небольшой зазор или зазор. Если зазор слишком большой, произойдет проскальзывание и рециркуляция, что, в свою очередь, приведет к снижению эффективности и накоплению тепла.

Вернуться к началу

Закрытые рабочие колеса

Закрытое рабочее колесо имеет заднюю и переднюю стенки для максимальной прочности. Они используются в больших насосах с высоким КПД и низким NPSHR. Они могут работать с взвешенными твердыми частицами без засорения, но будут демонстрировать высокую степень износа. Крыльчатка закрытого типа является наиболее широко используемым типом крыльчатки для центробежных насосов, работающих с прозрачными жидкостями. Они полагаются на компенсационные кольца с малым зазором на крыльчатке и на корпусе насоса.Щелевые кольца отделяют давление на входе от давления внутри насоса, снижают осевые нагрузки и помогают поддерживать эффективность насоса.

Вернуться к началу

Количество рабочих колес

Одноступенчатые насосы

Одноступенчатый центробежный насос, состоящий из одного рабочего колеса, наиболее широко используется в производственных операциях. Они используются в перекачке ТДХ от низкой до средней. TDH (общий динамический напор) зависит от максимальной скорости крыльчатки, обычно не выше 700 футов / мин.Одноступенчатые насосы могут быть одинарного или двойного всасывания. Конструкция одноступенчатого насоса широко распространена и доказала свою высокую надежность. Однако они имеют более высокую неуравновешенную тягу и радиальные силы при нерасчетных расходах, чем многоступенчатые конструкции, и имеют ограниченные возможности TDH.

Вернуться к началу

Многоступенчатые насосы

Многоступенчатый центробежный насос состоит из двух или более рабочих колес. Они используются при перекачке ТНВД от средней до высокой. Каждая ступень по сути представляет собой отдельный насос.Все ступени находятся в одном корпусе и установлены на одном валу. На одном горизонтальном валу можно установить восемь и более ступеней. Количество ступеней, которые можно установить на вертикальный вал, не ограничено. Каждый этап увеличивает напор примерно на одинаковую величину. Многоступенчатые насосы могут быть одинарного или двойного всасывания на первом рабочем колесе.

Вернуться к началу

Осевая нагрузка на рабочее колесо

Закрытое или полузамкнутое рабочее колесо одностороннего всасывания по своей природе подвержено постоянному торцевому давлению.Усилие направлено в осевом направлении в сторону всасывания из-за низкого давления, которое существует в проушине рабочего колеса во время работы насоса. Эта тяга обрабатывается упорным подшипником. Чем больше TDH и больше диаметр проушины рабочего колеса, тем больше тяга. Чрезмерное усилие приводит к повреждению подшипников и уплотнений.

Тяга может быть уменьшена за счет конструкции одноступенчатого рабочего колеса для двойного всасывания. В многоступенчатых насосах тягу можно уменьшить, развернув половину рабочих колес в одном направлении, а половину – в другом.Балансировочные отверстия можно использовать в односторонних одноступенчатых насосах. Крыльчатка имеет сердцевину на заднем кожухе, чтобы жидкость под высоким давлением могла стекать обратно в проушину рабочего колеса.

Вернуться к началу

Радиальная нагрузка рабочего колеса

Когда жидкость покидает верхнюю часть вращающегося рабочего колеса, она оказывает равное и противоположное усилие на рабочее колесо, вал и радиальные подшипники. В точке максимальной эффективности (BEP) сумма всех радиальных сил почти компенсирует друг друга. При производительности ниже или выше BEP силы не компенсируются полностью, потому что поток больше не является однородным по периферии рабочего колеса.Радиальные силы могут быть значительными. Радиальные подшипники для тяжелых условий эксплуатации могут потребоваться вместо стандартных изготовителей, если работа насоса значительно отличается от BEP.

Вернуться к началу

Удельная скорость насоса

Удельная скорость насоса – это скорость в оборотах в минуту, необходимая для создания потока в 1 галлон / мин с ВТД 1 фут с рабочим колесом, аналогичным рассматриваемому, но уменьшенным в размерах. Удельная скорость насоса объединяет три основных компонента рабочих характеристик центробежного насоса в один термин.Он используется для сравнения двух центробежных насосов, которые геометрически похожи. Удельную скорость насоса можно рассчитать по формуле

……………. (1)

где

N с = удельная скорость насоса

N = частота вращения насоса

q = производительность насоса

H td ′ = TDH на ступень на BEP.

Удельная скорость насоса всегда рассчитывается для максимальной эффективности насоса. Число используется для характеристики производительности насоса в зависимости от его параметров потока.Обычно желательно выбирать рабочее колесо с максимальной удельной скоростью (наименьшим диаметром). Это может быть компенсировано более высокими эксплуатационными расходами, связанными с более высокими скоростями и большей подверженностью кавитационным повреждениям.

Рабочие колеса с низкой удельной скоростью (от 500 до 4000). Рабочие колеса с радиальным потоком обычно имеют низкие удельные скорости. Рабочие колеса с радиальным потоком узкие и относительно большие в диаметре, они предназначены для работы с большим TDH и низкой пропускной способностью. Перекачиваемая жидкость поворачивается на 90 ° от входа к выходу рабочего колеса.

Рабочие колеса со средней удельной скоростью (от 4 000 до 10 000). Рабочие колеса смешанного потока обычно имеют среднюю удельную скорость и шире и меньше в диаметре, чем рабочие колеса радиального потока. Они демонстрируют среднюю TDH и среднюю пропускную способность. Обычно они используются в вертикальных многоступенчатых насосах и погружных электроцентробежных насосах, требующих малых диаметров.

Рабочие колеса с высокими удельными скоростями (от 10 000 до 16 000). Рабочие колеса с осевым потоком обычно имеют высокие удельные скорости.В этих рабочих колесах направление потока жидкости остается параллельным оси вала насоса. Рабочие колеса с осевым потоком используются для приложений с высоким расходом и низкой высотой забоя. Они чаще всего используются для орошения водой, борьбы с наводнениями, гидроаккумулирующих электростанций и в качестве рабочих колес судов.

Вернуться к началу

Кривые производительности насоса

Когда производитель насоса разрабатывает новый насос, новый насос испытывается на производительность в контролируемых условиях. Результаты нанесены на график, чтобы показать зависимость скорости потока отнапор, КПД и энергопотребление. Эти графики известны как кривые производительности. Ожидается, что в аналогичных условиях эксплуатации установленный насос будет демонстрировать такие же рабочие характеристики, как показано на графиках производительности. Если этого не происходит, это означает, что что-то не так с системой и / или насосом. Сравнение фактической производительности насоса с кривыми номинальной производительности может помочь определить неисправность насоса.

Вернуться к началу

Характеристики кривой

Форма и частота вращения рабочего колеса являются основными факторами, определяющими производительность насоса. На рис. 2 показана обобщенная кривая центробежного насоса. Требования к напору, NPSHR, эффективности, мощности и тормозной мощности (BHP) зависят от расхода. TDH максимален при нулевой производительности (запорный напор), а затем падает с увеличением расхода. Кривая мощности начинается с некоторого небольшого значения при нулевом расходе, умеренно увеличивается до максимальной точки, а затем слегка сужается. Кривая КПД насоса начинается с нуля, быстро увеличивается по мере увеличения потока, выравнивается на уровне BEP и затем уменьшается.NPSHR является конечным значением при нулевом расходе и увеличивается пропорционально квадрату увеличения расхода.

  • Рис. 2 – Характеристическая кривая производительности насоса.

Наверх

Параметры кривой

Лучше всего эксплуатировать насос на BEP, но обычно это невозможно. В качестве альтернативы насос должен работать только в области кривой, ближайшей к BEP, и только на умеренно наклонной части кривой напора.Работа на плоских или крутых участках кривой приводит к потере энергии и нестабильности регулирования потока. Насосы, которые работают на уровне BEP или близком к нему, работают более плавно и имеют больший срок службы. Каждый раз, когда фактический расход падает до менее чем 50% от расхода BEP, целесообразно проконсультироваться с производителем, поскольку прогиб вала может резко возрасти (особенно с одноступенчатыми консольными насосами), что может привести к более высоким затратам на техническое обслуживание и неудачи.

Вернуться к началу

Насосы параллельно

Фиг.3 иллюстрирует форму кривой зависимости TDH от производительности, когда идентичные насосы работают параллельно и последовательно. Параллельная работа происходит, когда несколько насосов подключены к одним и тем же линиям всасывания и нагнетания. Комбинированный расход – это суммарный расход отдельных насосов в TDH. В большинстве случаев кривые напора параллельных насосов одинаковы или почти одинаковы. Необязательно, чтобы кривые были одинаковыми, поскольку каждый насос, работающий параллельно, может выдавать желаемую TDH.

  • Рис. 3 – Кривая напора для параллельной и последовательной работы насосов.

Все центробежные насосы, нагнетающие воду в резервуар с повышенным давлением или под давлением, а также все центробежные насосы, работающие параллельно, должны иметь обратные клапаны на случай отключения насоса, чтобы насос не вращался в обратном направлении. (Опасность – порезанный вал при попытке перезапуска.)

Размер привода должен быть выбран таким образом, чтобы не возникала перегрузка ни в одной точке на всей кривой насоса.Отверстия потока или метры должны быть предусмотрены в линии нагнетания каждого насоса для проверки расхода. Всасывающий и нагнетательный трубопроводы должны быть расположены как можно более симметрично, чтобы все насосы имели одинаковый NPSHA.

Вернуться к началу

Работа серии

Работа серии

используется, когда один насос не может развить полную требуемую TDH. Он также используется, когда низкий NPSHR используется для подпитки более крупного насоса, который требует NPSHR, который не может быть обеспечен из атмосферного резервуара или сосуда, работающего при его температуре насыщения.При последовательной работе комбинированный напор представляет собой сумму TDH отдельных насосов с одинаковым расходом.

Вернуться к началу

Изгибы системного напора

Кривая напора системы представляет собой графическое представление TDH, который должен обеспечивать насос, в зависимости от скорости потока через систему трубопроводов. Он состоит из постоянной (статической) и возрастающей (переменной) части. На рис. 4 показан пример типичной кривой напора системы.

  • Фиг.4 – Пример типичной кривой напора системы.

Постоянная часть представляет собой статическую разницу напора между всасыванием и нагнетанием при нулевом расходе и равна

……………. (2)

Переменная часть представляет собой напор, необходимый для преодоления трения в результате потока. Он изменяется как квадрат потока и равен

……………. (3)

где

p f1 = падение давления из-за трения во всасывающем трубопроводе

р f2 = падение давления в результате трения в выпускном трубопроводе

P c = потери клапана регулирования расхода.

Вернуться к началу

Регулировка расхода

Для системы необычно работать с одним фиксированным расходом. Насос будет обеспечивать только ту производительность, которая соответствует пересечению кривых производительности TDH и системного напора. Для изменения емкости необходимо изменить форму одной или обеих кривых. Форму кривой напор-производительность можно изменить, изменив скорость насоса или диаметр рабочего колеса. Форму кривой напора системы можно изменить с помощью дроссельного клапана противодавления (см. «Клапаны противодавления» на этой странице).

Последствия работы со значительным снижением мощности могут привести к:

  • Эксплуатация намного ниже, чем BEP
  • Повышенное потребление энергии на единицу мощности
  • Высокие нагрузки на подшипник
  • Повышение температуры
  • Внутренняя циркуляция

Эти результаты можно свести к минимуму с помощью привода с регулируемой скоростью или с использованием нескольких параллельных насосов для общей производительности и последовательного отключения отдельных блоков по мере необходимости.

Более высокие нагрузки на подшипники будут существовать для любого потока, который отклоняется от BEP, особенно для одноступенчатых насосов одностороннего всасывания. Этого можно предвидеть, указав определенные типы подшипников для тяжелых условий эксплуатации и с длительным сроком службы. Если температура перекачиваемой жидкости повышается, а скорость потока через насос уменьшается, можно использовать рециркуляцию минимального потока (см. «Клапан рециркуляции минимального потока» на этой странице). Изготовитель обычно предоставляет минимальный необходимый непрерывный расход для любого выбора насоса.Работа в диапазоне от BEP до минимально необходимого расхода обычно позволяет избежать всех обсуждаемых проблем.

Вернуться к началу

Клапаны обратные

Разница между TDH, создаваемым насосом, и напором, требуемым кривой напора системы, представляет собой потерянную энергию. Поскольку большинство центробежных насосов приводится в движение электродвигателями с постоянной частотой вращения, дросселирование – единственный практический метод регулирования производительности. Обратный клапан вызывает переменную величину потерь на кривой напора системы.Закрытие клапана увеличивает управляющие потери и вызывает более крутой подъем кривой напора системы, пересекающий кривую производительности TDH при желаемой производительности. Открытие клапана снижает управляющие потери и вызывает наклон кривой напора системы вниз и пересечение кривой производительности TDH при более высокой производительности. При полностью открытом клапане производительность регулируется только пересечением двух кривых.

Вернуться к началу

Клапан рециркуляции минимального расхода

Клапан рециркуляции предотвращает накопление чрезмерного количества тепла внутри корпуса.Клапан рециркуляции минимального потока должен быть установлен, если система трубопроводов насоса содержит обратный клапан, который может закрыться и привести к меньшему, чем минимальный непрерывный поток, при котором насос может безопасно работать. Клапан рециркуляции часто используется в установках, в которых трубопровод насоса содержит нагнетательный клапан автоматического отключения, который может выйти из строя в закрытом положении, или запорный клапан нагнетания, который может быть случайно закрыт. Клапан рециркуляции должен находиться перед первым запорным клапаном или регулирующим клапаном после насоса.На небольших насосах на рециркуляционном отверстии обычно устанавливается диафрагма, которая непрерывно рециркулирует фиксированный поток жидкости обратно во всасывающий патрубок. Регулирующий клапан стоит дороже, но он будет регулировать рециркуляцию для обеспечения минимального расхода и, таким образом, приведет к меньшим потерям энергии.

Вернуться к началу

Изменение производительности

Максимальный напор, который может развить центробежный насос, определяется скоростью, диаметром рабочего колеса и количеством ступеней. Таким образом, чтобы изменить напор насоса, необходимо изменить один или несколько из этих факторов.Скорость можно изменять с помощью различных шестерен, ремней или шкивов, либо путем установки привода с регулируемой скоростью. Диаметр рабочего колеса может быть изменен для значительных постоянных изменений. Количество рабочих колес можно изменить, заменив существующие рабочие колеса проставками или фиктивными рабочими колесами.

Вернуться к началу

Регулировка скорости

Большинство центробежных насосов с приводом от двигателя работают с постоянной скоростью. Управление двигателем постоянного или переменного тока может поддерживать почти такой же КПД насоса в более широком диапазоне скоростей.Регулировка переменной скорости позволяет устранить требования к дросселированию противодавления для регулировки напора системы.

Рис. 5 иллюстрирует зависимость напора от производительности насоса с постоянной и регулируемой скоростью. Насос работает на 100% своей производительности, и TDH представлен точкой 1 на графике. Если становится желательным снизить производительность до 80% от номинальной, работа насоса с постоянной скоростью перейдет в Точку 3. Точка 3 требует 110% напора и 92% забойного давления, требуемого в Точке 1, и, следовательно, потребуется дополнительное противодавление, чтобы кривая системы пересекла кривую насоса в этой точке.

  • Рис. 5 – Сравнение кривой напора / производительности для насосов с постоянной и регулируемой скоростью.

Водитель с регулируемой скоростью может, по сути, найти кривую пропускной способности TDH, которая пересекает кривую системы в точке 2. Точка 2 требует только 70% напора и 73% мощности, необходимой в точке 1. Таким образом, в точке 80 % производительности, насос постоянной скорости будет работать в точке 3, а насос переменной скорости – в точке 2. Потенциальная экономия энергии представлена ​​разницей между 92 и 73% мощности, или 19%.

Вернуться к началу

Законы родства

Законы сродства используются для прогнозирования влияния изменений скорости или диаметра рабочего колеса на производительность центробежного насоса. Законы основаны на анализе размеров вращающихся машин, который показывает, что для динамически подобных условий некоторые безразмерные параметры остаются постоянными. Эти соотношения применимы ко всем типам центробежных и осевых машин.

По изменению скорости насоса можно определить следующие изменения производительности насоса:

……………. (4)

……………. (5)

……………. (6)

где

N 1 = старая скорость

N 2 = новая скорость.

По изменению диаметра можно определить следующие изменения производительности:

……………. (7)

……………. (8)

……………. (9)

где

D 1 = старый диаметр

D 2 = новый диаметр.

Для изменения диаметра и скорости можно определить следующие изменения производительности насоса:

……………. (10)

……………. (11)

……………. (12)

Прогнозы изменений скорости довольно точны во всем диапазоне изменений скорости. Однако прогнозы изменения диаметра, как правило, являются точными для изменения диаметра всего на ± 10%, потому что изменение диаметра также меняет отношение рабочего колеса к корпусу насоса.Таким образом, при увеличении диаметра или скорости на 10% расход увеличится на 10%, TDH – на 21%, а BHP – на 33%.

Во всех предыдущих расчетах предполагается, что КПД постоянный. На рис. 6 показан наглядный пример снижения рабочих параметров из-за редукторов скорости.

  • Рис. 6 – Пример снижения рабочих параметров из-за редукторов скорости.

Наверх

Насос заливочный

У большинства центробежных насосов всасывающая линия затоплена.Источник находится выше всасывания насоса, и атмосферного давления достаточно для постоянного поддержания жидкости на входе насоса. Иногда насос должен принимать всасывание из источника, находящегося ниже средней линии насоса. Одно лишь атмосферное давление не всегда может удерживать всасывание затопленным. Обычные центробежные насосы не являются самовсасывающими. Таким образом, они не способны отводить пар из корпуса, так что жидкость из всасывающей линии может заменять пар. Самовсасывающие насосы сконструированы таким образом, что в корпусе насоса всегда сохраняется достаточный объем жидкости для заправки, даже если жидкость стекает обратно к источнику.

Вернуться к началу

Рекомендации по установке

Центробежный насос – это прецизионное оборудование, которое не должно подвергаться внешним нагрузкам сверх тех, на которые он был рассчитан. Он должен быть установлен в предусмотренном положении, тщательно выровнен и свободен от усилий и моментов со стороны трубопроводов.

Вернуться к началу

Фундаменты

Как правило, конструкция фундамента не критична. Вибрация в центробежном насосе минимальна, если не используется привод двигателя.Как правило, фундамент должен выдерживать в три раза больший вес насоса, привода и узла салазок. Производитель – лучший источник для определения необходимого размера фундамента.

Вернуться к началу

Конструкция трубопровода

Плохая конструкция и установка трубопроводов – частая причина плохой работы или отказа центробежного насоса. Плохой трубопровод может привести к:

  • Кавитация
  • Выпадение производительности
  • Неисправность рабочего колеса
  • Неисправности подшипников и торцевых уплотнений
  • Оболочка с трещинами
  • Утечки
  • Разливы
  • Пожары

Наверх

Всасывающий трубопровод

Всасывающий трубопровод более важен, чем нагнетательный.

Вернуться к началу

Вход источника жидкости

Когда источник жидкости находится над насосом (статический напор), резервуар источника должен содержать водослив для минимизации турбулентности, прерыватель завихрений для устранения завихрения и уноса пара, а также размер сопла, ограничивающий выходную скорость до 7 футов / с или желательно меньше. Когда источник жидкости находится ниже насоса (статический подъем), отстойник, бассейн или приямок должны быть спроектированы так, чтобы обеспечивать равномерное распределение скорости на подходе к всасывающему отверстию или вокруг него, и должны быть достаточно погружены для предотвращения завихрения.

Вернуться к началу

Размер трубы и устранение воздушных карманов

Трубопровод должен быть как минимум на один номинальный размер больше, чем всасывающий фланец насоса. Скорости должны быть менее 2–3 футов / сек, а потеря напора в результате трения должна быть менее 1 фута на 100 футов эквивалентной длины трубопровода. Всасывающие линии должны быть короткими и без лишних поворотов. Для затопленных всасывающих патрубков трубопровод должен иметь непрерывный наклон вниз к всасывающему патрубку насоса, чтобы любые паровые карманы могли мигрировать обратно в резервуар-источник.Для статического подъема трубопровод должен иметь непрерывный наклон вверх без воздушных карманов (установите задвижки в горизонтальном положении). Если невозможно избежать образования воздушных карманов, рекомендуется использовать автоматические выпускные клапаны.

Вернуться к началу

Рекомендации по отводу вверх по потоку

При изменении ориентации вверх по потоку следует использовать только отводы с большим радиусом. Их нельзя подсоединять непосредственно к всасывающему фланцу насоса, и между всасывающим фланцем и коленом и между последовательными коленами должно быть не менее двух-пяти диаметров прямой трубы.Это уменьшает завихрение и турбулентность до того, как жидкость достигнет насоса. В противном случае может произойти разделение передних кромок с последующей шумной работой и кавитационным повреждением.

Вернуться к началу

Сетчатые фильтры

Условия могут диктовать необходимость установки постоянных фильтров на всасывающем трубопроводе. Если постоянные фильтры не требуются, следует установить временные фильтры конического типа, по крайней мере, при первом запуске. Сетчатые фильтры корзины должны иметь сетку с проходным сечением не менее 150%.

Вернуться к началу

Эксцентриковые переходники

Переходники необходимы при переходе с одного диаметра трубы на другой и при переходе от размера всасывающей трубы к фланцу насоса. Уменьшение на насосе должно быть ограничено одним изменением номинального размера (например, от 8 до 6 дюймов). Если требуется уменьшение на два или более номинальных диаметра трубы, лучше всего расположить любые оставшиеся изменения на расстоянии нескольких диаметров трубы от впускного отверстия насоса. По возможности следует использовать эксцентриковые переходники, которые следует устанавливать плоской стороной вверх.Концентрические переходники не следует использовать для горизонтальных всасывающих линий, поскольку они могут улавливать пар, который может попасть в насос и вызвать кавитацию или паровую пробку. Концентрические переходники могут использоваться для вертикальных линий всасывания и горизонтальных линий с затопленным всасыванием.

Вернуться к началу

Напорный трубопровод

Обход минимального расхода. Обводной канал минимального расхода (или «рециркуляция») защищает насос от повышения температуры при низких скоростях откачки. Они должны быть спроектированы так, чтобы выдерживать минимальную пропускную способность насоса при минимальном давлении нагнетания с ограничителем на линии для регулировки расхода.Небольшие насосы обычно управляются через отверстие или штуцер. Для больших насосов, в которых непрерывный байпас потребляет чрезмерную мощность, используется регулирующий клапан, который приводится в действие (открывается) при малом расходе.

Вернуться к началу

Клапаны обратные

Обратные клапаны необходимы для минимизации обратного потока, который может повредить насос. При выборе следует учитывать влияние гидроудара. Гидравлический удар – это кратковременное изменение статического давления в трубопроводе в результате внезапного изменения расхода.Пункты, которые могут вызвать внезапное изменение потока, включают запуск или остановку насоса или открытие или закрытие обратного клапана.

Медленно закрывающиеся обратные клапаны подходят для систем с одним насосом и трубами большой длины. Обратные клапаны с быстрым закрытием требуются для нескольких насосов, работающих параллельно и с высоким напором. Как правило, подъемные («поворотные») обратные клапаны работают медленно, если они не подпружинены. Обратные клапаны с поворотным диском закрываются быстро, но они более дорогие и имеют более высокий перепад давления, чем поворотные обратные клапаны.Когда требуются быстродействующие обратные клапаны, соображения падения давления должны быть второстепенными.

Вернуться к началу

Номенклатура

N с = удельная скорость насоса
N = частота вращения насоса
кв = производительность насоса
H td = TDH на ступень на ВОП
p f1 = Падение давления из-за трения во всасывающем трубопроводе
п f2 = Падение давления в результате трения в нагнетательном трубопроводе
P c = Потери клапана регулирования потока нагнетания
1 = старая скорость
2 = новая скорость
D 1 = старый диаметр
D 2 = новый диаметр

Наверх

Список литературы

Используйте этот раздел для цитирования элементов, на которые есть ссылки в тексте, чтобы показать ваши источники.[Источники должны быть доступны читателю, т. Е. Не внутренний документ компании.]

Вернуться к началу

Интересные статьи в OnePetro

Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые читатель, желающий узнать больше, обязательно должен прочитать

Вернуться к началу

Внешние ссылки

Используйте этот раздел, чтобы предоставить ссылки на соответствующие материалы на других веб-сайтах, кроме PetroWiki и OnePetro.

Вернуться к началу

См. Также

PEH: Насосы

Насосы

Насосы прямого вытеснения

Драйверы насоса

Насосы Low_shear_pumps

Вернуться к началу

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
