Как выбрать дифавтомат по мощности и току утечки

Электроприборы и электропроводка являются предметами повышенной опасности, поэтому при проектировании и монтаже этих устройств необходимо устанавливать защитные устройства, отключающие питание в аварийной ситуации. В Правилах Устройства Электроустановок предписывается наличие двух видов защиты – УЗО и автоматические выключатели (автоматы).

В некоторых случаях целесообразно объединить функции этих приборов в одном устройстве – дифференциальном автомате. Параметры этого прибора нельзя выбирать произвольно, для предотвращения ложных срабатываний и надёжной защиты необходимо знать, как выбрать дифавтомат.

От чего защищает дифференциальный автомат

Как видно из названия, это защитное устройство совмещает функции двух аппаратов – дифференциального реле и автоматического выключателя, поэтому он отключает питание сети в следующих ситуациях:

• Появление тока утечки. Это происходит при прикосновении человека к элементам, находящимся под напряжением, или нарушении изоляции между этими деталями и заземлённым корпусом электроприборов. В этом случае срабатывает дифференциальная защита, защищающая людей от поражения электрическим током.
• Перегрузка линии. Происходит при одновременном включении большого количества электроприборов и может привести к перегреву питающих кабелей, разрушению изоляции и короткому замыканию. Отключение питания производится при помощи теплового реле.
• Короткое замыкание. Приводит к сильному перегреву проводов и возгоранию в месте замыкания. Защита осуществляется максимальным расцепителем.

Как выбрать дифавтомат и определить место его установки

Расчёт параметров дифференциального автомата является задачей не менее важной, чем выбор номиналов УЗО и автоматического выключателя по-отдельности. Поэтому перед тем, как выбрать дифавтомат, необходимо определить, какие электроприборы будут подключены к этому защитному устройству, количество фаз и другие факторы.

Выбор места монтажа дифференциального автомата производится аналогично УЗО:

• В небольшой квартире достаточно всего одного защитного устройства этого типа, установленного вместо вводного автомата. Все остальные линии защищаются только обычными автоматическими выключателями.
• В частном доме может быть целесообразным установка нескольких дифавтоматов для разных линий. В первую очередь это гараж, сарай и другие надворные постройки, а так же уличное освещение.

Основным преимуществом этих приборов является меньшие габариты по сравнению с автоматом и УЗО, установленными раздельно, однако такое устройство стоит дороже, чем два отдельных аппарата, поэтому его монтаж производится для экономии места в щитке или для замены обычного модульного устройства защиты при невозможности дополнительной установки УЗО.

В этом случае автоматический выключатель демонтируется, а на его место устанавливается дифавтомат.

По каким параметрам выбирается дифавтомат

Выбор дифавтомата производится по нескольким параметрам. От этого зависит надёжность защиты и безопасность жителей дома.

1. Количество фаз

Число фаз определяется параметрами электроприборов, подключённых к данному защитному устройству. Отличить однофазные приборы от трёхфазных можно по количеству входных или выходных клемм на корпусе:

• Однофазные устройства. К этим приборам подходит и отходит по два провода – L (фаза) и N (нейтраль).
• Трёхфазные дифавтоматы. Имеют по четыре подходящих и отходящих клеммы – L1, L2, L3 и N.

Информация! При подключении к трёхфазному аппарату электродвигателя клемму N в электромеханических УЗО можно не подключать.

2. Номинальное напряжение

Этот параметр зависит от количества фаз – 220В в однофазной сети и 380В в трёхфазной. Фактически, все приборы предназначены для напряжения до 1кВ – в низковольтных сетях УЗО не устанавливается, а в высоковольтных цепях используются устройства защиты других типов.

3. Номинальный ток и характеристика расцепителя

Основным параметром при подборе модели дифавтомата является номинальный ток, причём если при выборе УЗО он может быть больше тока автомата, что только увеличивает срок службы устройства, то для дифавтомата слишком большой ток уставки может привести к перегрузке питающей линии и его необходимо выбирать по тем же правилам, что и параметры автоматического выключателя – по сечению отходящих кабелей, но меньше, чем уставка вышестоящего автомата.

Поэтому перед тем, как выбрать дифавтомат по мощности необходимо определить, какие электроприборы будут подключены к этому устройству. В бытовых сетях вместо выполнения расчёта допускается использовать стандартные значения:

• цепи освещения – 10А;
• выделенные линии для стиральной или посудомоечной машины – 16А;
• линия кухонных или комнатных розеток – 25А.

Кроме мощности аппарата имеет значение токовременная характеристика расцепителя. Она обозначается прописной буквой английского алфавита, стоящей перед величиной номинального тока. Для бытовых электроприборов рекомендуется использовать защитные устройства серии “С”, для защиты электродвигателей необходимо устанавливать приборы серии “D”.

4. Ток утечки

Этот параметр определяет, при какой силе тока, протекающего через защитное заземление или тело человека, дифференциальный автомат отключит питание электроприборов. Смертельной величиной является 100мА, поэтому ток утечки не может быть больше этого значения.

Эта характеристика дифференциального автомата определяется ПУЭ п.7.1.79 и СП31-110-2003 п.А.4.15. Согласно этим документам уставка УЗО не может быть больше 30 мА, а для ванных комнат не более 10 мА.

Таблица выбора дифавтоматов в зависимости от сечения кабеля, тока утечки и места установки:

Информация! Уставка вводных противопожарных УЗО и дифавтоматов, в зависимости от места установки, может достигать 500 мА. Такая величина допускается, так как они защищают не электроприборы, а нижестоящие защитные устройства.

5. Тип устройства (A или AC)

В бытовых электросетях используются два типа УЗО и дифавтоматов – A и AC, отличающихся типом тока утечки, при котором происходит отключение питания:

• AC. Срабатывает при появлении переменного тока утечки, подходит для большинства электроприборов.
• A. Кроме переменного, аппараты этого типа срабатывают при появлении постоянного пульсирующего тока.
  Такой ток появляется при замыкании на заземлённый корпус или прикосновении человека к электронным схемам, питающимся выпрямленным напряжением. Это блоки питания большинства электронных приборов.

Максимальную защиту обеспечивают дифференциальные автоматы типа “А”, но они намного дороже устройств “АС”, защитных свойств которых достаточно для большинства аварийных ситуаций и согласно ПУЭ п.7.1.78 допускается установка аппаратов обоих типов.

6. Электронное или электромеханическое дифреле (УЗО)

Перед тем, как выбрать дифавтомат для установки, необходимо определить необходимую конструкцию УЗО – электронное или электромеханическое. Оба вида имеют свои достоинства и недостатки:

• Электромеханический дифавтомат. Эти приборы не нуждаются в питании для работы, поэтому сохраняют работоспособность при обрыве нейтрали. Дешевле электронных УЗО, но в этих устройствах отсутствует возможность регулировки тока утечки.
• Электронные УЗО. Внутри этих аппаратов находится электронная схема, для питания которой необходимо напряжение и при обрыве нейтрального проводника прикосновение к фазному проводу не приведёт к срабатыванию защиты. Поэтому такие устройства необходимо устанавливать вместе с реле напряжения. Электронные дифавтоматы дороже электромеханических, но наличие регулировки позволяет использовать их в многоуровневой системе защиты.

Информация! Согласно ПУЭ п. 7.1.77 УЗО и дифференциальные автоматы должны сохранять защитные свойства в течение 5с при понижении напряжения на 50%.

Проверка работоспособности (кнопка ТЕСТ)

Дифференциальный автомат и УЗО являются устройствами, непосредственно защищающими жизнь человека, поэтому работоспособность этих приборов необходимо регулярно проверять. Эту операцию рекомендуется производить не реже 1 раза в месяц одним из следующих способов:

• нажатием кнопки “ТЕСТ”, расположенной на передней стороне корпуса;
• присоединением батарейки к одноимённым входным и выходным клеммам;
• подключением резистора сопротивлением 6,8 кОм между клеммой L (out) и заземлением;
• специальным прибором, предназначенным для проверки и настройки УЗО.

Самым простым способом из вышеперечисленных является нажатие кнопки. В зависимости от модели она может обозначаться “ТЕСТ”, “TEST” или “Т”.

Её нажатие имитирует появление тока утечки и должно привести к срабатыванию защиты. Такую проверку может производить любой человек, даже без знаний основ электротехники и опыта практической работы.

Важно! Для проверки исправности дифавтомата при помощи кнопки аппарат должен быть подключён к сети.

Вывод

Установка дифавтоматов вместо дифреле рекомендована в ПУЭ п.7.1.76. Этим пунктом ЗАПРЕЩАЕТСЯ так же использование УЗО без автоматического выключателя.

От выбора дифавтомата зависит не только исправность электрооборудования, но и здоровье и жизнь людей, поэтому для правильного составления проекта электропроводки и монтажа защитных необходимо знать, как выбрать дифференциальный автомат.

Для этого нужно учесть различные факторы, но не менее важно установить и подключить защитное устройство с учётом всех правил монтажа и норм ПУЭ и СНиП. Поэтому при необходимости перед началом работ следует получить консультацию профессионалов.

Похожие материалы на сайте:

• Можно ли подключать к автомату 2 провода
• Допустимо ли подключать PEN в автомат
• Причины по которым выбивает автомат

Дифференциальный автомат – что это?

Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, которые могут привести к выходу из строя электропроводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении тока утечки, тем самым предохраняя людей от поражения электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат – устройство, совмещающее функции УЗО и автоматического выключателя.

Содержание

• Особенности и цель дифференциальной работы Difavtomat
• . Появление Difavtomat
• Дифференциальная AV с утечками электрического тока
• Перегрузка и защита коротких замыканий
• Процедура установки
• Заземление RCBO
• Заключение

Особенности и назначение дифавтомата

Если об обычных электрических машинах знают почти все, то услышав слово “дифавтомат”, многие спросят: “А что это такое?” Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей.

Аппарат состоит из нескольких основных частей:

• Плавкий и огнестойкий пластиковый корпус.
• Один или два рычага для подачи и отключения питания.
• Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
• Кнопка «Тест», предназначена для проверки работоспособности устройства.

В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

Наглядно об устройстве дифавтомата в видео:

УЗО могут устанавливаться как в однофазных, так и в трехфазных линиях. Они предназначены для:

• Защита электросети от сверхтоков короткого замыкания и перенапряжения.
• Предотвращение утечки электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструкции и размерам. На обоих устройствах есть даже кнопка «Тест». Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно устанавливаться в цепи без защитного автоматического выключателя. Дифференциальный автомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный выключатель защиты, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А. Номинальный ток дифавтомата пишется иначе: перед ним стоит латинская буква, соответствующая характеристикам встроенных расцепителей. После него идет цифра, обозначающая значение номинального тока — например, С16.

Дифференциальная работа АВ при утечках электрического тока

Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее действуют однородные магнитные потоки, и элемент не мешает подаче тока к потребителям. При пробое изоляционного слоя происходит протечка, в результате чего нарушается равномерность потоков, и реле запускает автомат.

Защита от перегрузки и короткого замыкания

Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

У RCBO есть две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

На видео внутреннее устройство дифавтомата:

Защита линии от перегрузки обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).

При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, он запускает AB.

Сеть защищена от сверхтоков короткого замыкания электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием в течение доли секунды расцепитель отключит автоматический выключатель и отключит подачу питания на линию.

После устранения неисправности устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после отключения AV, устройству следует дать немного времени для полного остывания. Включение нагретого аппарата негативно скажется на сроке его службы.

Процедура установки

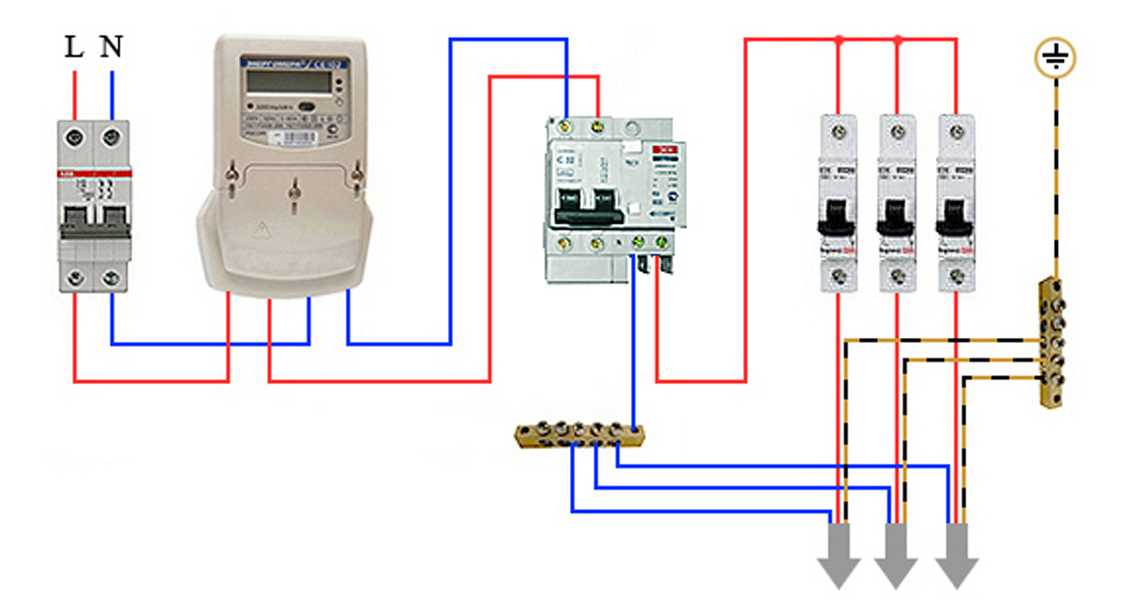

АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной – к зажиму №2. Нулевой провод подключается к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхней части устройство, а выходные кабели вниз.

Вы можете подключать выходы напрямую к линии. Если параметры сети не стабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительный антивирус.

Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусом электрощита.

Наглядно про подключение дифавтомата в видео:

Заземление АВДТ

Нейтральный кабель следует заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при приложении небольшой нагрузки.

Если несколько дифференциальных автоматов соединены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

Нулевой АВДТ должен быть подключен в тандеме с собственной фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.

Во избежание путаницы с нулями рекомендуется использовать кабели с маркировкой.

Для перемычек и соединений необходимо использовать проводник с поперечным сечением, подходящим для линейной нагрузки.

Если машина оборудована индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии “маяка” причину отказа придется искать методом “научного тыка”. Если АВДТ начинает работать после подключения к сети дополнительной нагрузки, то, скорее всего, устройство неисправно или при его подключении была допущена ошибка.

Заключение

В этой статье мы рассказали о том, что такое дифавтомат, для чего он нужен и как работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим внимательно изучите порядок установки, и строго соблюдайте технику безопасности при эксплуатации.

Трехфазная электроэнергия | Передача электроэнергии

Похоже, JavaScript отключен или заблокирован в вашем текущем браузере. Отключенный JavaScript значительно снижает функциональность нашего сайта, поэтому, чтобы вы могли наслаждаться наилучшей работой в Интернете, мы рекомендуем вам снова включить JavaScript или отключить любые надстройки, блокирующие JavaScript, которые вы могли установить ранее. Вы можете узнать, как включить JavaScript в своем браузере, перейдя на http://activatejavascript.org. А пока, если у вас есть какие-либо вопросы или вы просто предпочитаете оформить заказ по телефону, позвоните нам по бесплатному номеру 1-833-3CABLEORG (1-833-322-2536) — мы будем рады помочь.

ОТ: CableOrganizer.com

Трехфазная электроэнергия является распространенным способом передачи электроэнергии. Это тип многофазной системы, в основном используемый для питания двигателей и многих других устройств. Трехфазная система использует меньше материала проводника для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

• Комбинированный набор IDEAL 35-926 Twist-A-Nut
• Идеальный тестер вращения трехфазного двигателя
• Klein Tools® Тестер напряжения и целостности цепи

В трехфазной системе по трем проводникам цепи текут три переменных тока (одной и той же частоты), которые достигают своих мгновенных пиковых значений в разное время. Принимая один проводник за эталон, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в каждом цикле тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

Три фазы обладают свойствами, которые делают их очень востребованными в системах электроснабжения. Во-первых, фазные токи имеют тенденцию компенсировать друг друга и в сумме равняться нулю в случае линейной сбалансированной нагрузки. Это позволяет исключить нулевой провод на некоторых линиях; все фазные проводники пропускают один и тот же ток и поэтому могут быть одинакового размера для сбалансированной нагрузки. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Третий – это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Как правило, трехфазное питание либо вообще не входит в жилые дома, либо там, где оно есть, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи представляют собой синусоидальные функции времени, все с одной и той же частотой, но со смещением во времени, что дает разные фазы. В трехфазной системе фазы расположены на одинаковом расстоянии друг от друга, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. в разделе «Системы электроснабжения»).

Генераторы выдают напряжение в диапазоне от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более пригодного для передачи.

После многочисленных преобразований в сети передачи и распределения мощность окончательно преобразуется в стандартное сетевое напряжение ( т. е. «бытовое» напряжение). Возможно, в этот момент мощность уже была разделена на одну фазу или она все еще может быть трехфазной. Там, где понижающее напряжение трехфазное, выход этого трансформатора обычно соединен звездой со стандартным сетевым напряжением (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазно-нейтральным напряжением. Другая система, обычно встречающаяся в Северной Америке, состоит в том, чтобы иметь вторичную обмотку, соединенную треугольником, с центральным отводом на одной из обмоток, питающих землю и нейтраль. Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). быть доступным из того же источника.



• Коробки для неметаллических корпусов
• Коробка FSR404 4×4
• Набор инструментов техника черного ящика

В большом оборудовании для кондиционирования воздуха и т. д. используются трехфазные двигатели из соображений эффективности, экономичности и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам. Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют вращающегося магнитного поля, характерного для трехфазных двигателей, но используют преимущества более высокого уровня напряжения и мощности, обычно связанные с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники питаются от разных фаз.

Большие системы выпрямителей могут иметь трехфазные входы; результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя. Такие выпрямители можно использовать для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при рафинировании руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы можно было подключиться к однофазному источнику питания. Во многих регионах Европы однофазное питание является единственным доступным источником.



• Комплекты биметаллических коронок
• Интеллектуальный гибочный станок Greenlee 855GX™
• IDEAL Twister® 341® Соединитель желтовато-коричневого провода

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазного питания в трехфазное. Мелкие потребители, такие как жилые дома или фермы, могут не иметь доступа к трехфазному питанию или могут не захотеть платить за дополнительную стоимость трехфазного обслуживания, но все же могут захотеть использовать трехфазное оборудование. Такие преобразователи могут также позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что входное питание локомотива почти всегда является либо постоянным, либо однофазным переменным током.

Поскольку однофазная мощность падает до нуля в каждый момент, когда напряжение пересекает ноль, а трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ хранения энергии в течение необходимой доли секунды.

Одним из методов использования трехфазного оборудования с однофазным питанием является использование вращающегося преобразователя фаз, представляющего собой трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, который обеспечивает сбалансированное трехфазное напряжение. При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазной сети. В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «метод трансформатора». В то время конденсаторы были дороже трансформаторов. Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод хорошо работает и имеет сторонников даже сегодня. Использование метода имени трансформатора отделило его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отличает их от вращающихся преобразователей.

Другой метод, который часто пытаются использовать, — это устройство, называемое статическим преобразователем фазы. Этот метод запуска трехфазного оборудования обычно используется с двигателями, хотя он обеспечивает только 2/3 мощности и может привести к перегреву двигателей, а в некоторых случаях и к перегреву. Этот метод не работает, когда задействованы чувствительные схемы, такие как устройства с ЧПУ, а также нагрузки индукционного и выпрямительного типа.

Изготавливаются устройства, создающие имитацию трехфазного тока из трехпроводного однофазного питания. Это делается путем создания третьей «субфазы» между двумя проводниками под напряжением, в результате чего фазовое разделение составляет 180 ° – 90° = 90°. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Преобразователи частоты (также известные как полупроводниковые инверторы) используются для обеспечения точного управления скоростью и крутящим моментом трехфазных двигателей. Некоторые модели могут питаться от однофазного источника питания. ЧРП работают, преобразовывая напряжение питания в постоянный ток, а затем преобразуя постоянный ток в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это новейшая разработка в технологии фазовых преобразователей, в которой используется программное обеспечение в мощном микропроцессоре для управления полупроводниковыми силовыми коммутационными компонентами. Этот микропроцессор, называемый цифровым сигнальным процессором (DSP), контролирует процесс фазового преобразования, постоянно регулируя входные и выходные модули преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.



• Анализатор качества электроэнергии PowerSight PS4500
• Катушки для хранения шнура и кабеля для тяжелых условий эксплуатации — 200–425 футов

• Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощной нагрузки.
• Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности на линейную нагрузку. Для нагрузок, которые соединяют каждую фазу с нейтралью, предполагая, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который больше, чем ток нейтрали в трехфазной системе. Кроме того, двигатели не являются полностью линейными, а это означает, что, несмотря на теорию, двигатели, работающие от трех фаз, имеют тенденцию работать более плавно, чем двигатели, работающие от двух фаз. Генераторы на Ниагарском водопаде установлены в 189 г.5 были самыми большими генераторами в мире в то время и представляли собой двухфазные машины. Настоящее двухфазное распределение электроэнергии по существу устарело. Системы специального назначения могут использовать для управления двухфазную систему. Двухфазная мощность может быть получена из трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
• Моноциклическая мощность — название асимметричной модифицированной двухфазной энергосистемы, использовавшейся General Electric около 189 г.7 (поддерживаемый Чарльзом Протеусом Стейнмецем и Элиу Томсоном; как сообщается, это использование было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для осветительной нагрузки, и с малой (обычно ¼ линейного напряжения) обмоткой, вырабатывающей напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать дополнительную обмотку этого «провода питания» для обеспечения пускового момента для асинхронных двигателей, а основная обмотка обеспечивает питание для осветительных нагрузок. После истечения срока действия патентов Вестингауза на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и он длился недостаточно долго, чтобы можно было разработать удовлетворительный учет энергии.
• Построены и испытаны системы высокого порядка фаз для передачи электроэнергии. Такие линии электропередачи используют 6 или 12 фаз и методы проектирования, характерные для линий электропередачи сверхвысокого напряжения. Линии передачи с высоким порядком фаз могут обеспечивать передачу большей мощности по данной линии передачи в полосе отвода без затрат на преобразователь постоянного тока высокого напряжения на каждом конце линии.



Многофазная система – это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника под напряжением, по которым текут переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Многофазные системы особенно полезны для передачи мощности на электродвигатели. Наиболее распространенным примером является трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы



На заре коммерческой электроэнергетики в некоторых установках для двигателей использовались двухфазные четырехпроводные системы. Главное их преимущество заключалось в том, что конфигурация обмотки была такой же, как и у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы были заменены трехфазными системами. Двухфазное питание с 90 градусов между фазами может быть получено из трехфазной системы с использованием трансформатора, подключенного Скоттом.

Многофазная система должна обеспечивать определенное направление чередования фаз, чтобы напряжения зеркального отображения не учитывались при определении порядка фаз. Трехпроводная система с двумя фазными проводами, расположенными на 180 градусов друг от друга, по-прежнему является однофазной. Такие системы иногда называют расщепленными фазами.



Многофазная мощность особенно полезна в двигателях переменного тока, таких как асинхронные двигатели, где она генерирует вращающееся магнитное поле. Когда трехфазное питание завершает один полный цикл, магнитное поле двухполюсного двигателя поворачивается на 360 ° в физическом пространстве; двигателям с большим количеством пар полюсов требуется больше циклов подачи питания, чтобы совершить один физический оборот магнитного поля, и поэтому эти двигатели работают медленнее. Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле – ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, требующими обслуживания щетками и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в конструкции, самозапускающиеся и маловибрирующие.



Количество фаз больше трех. Обычная практика для выпрямительных установок и преобразователей HVDC состоит в том, чтобы обеспечить шесть фаз с шагом 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток. Были построены экспериментальные линии передачи высокого фазового порядка с числом фаз до 12. Это позволяет применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволит увеличить передачу мощности при той же ширине коридора линии электропередачи.



Жилые дома и предприятия малого бизнеса обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального хозяйства. Индивидуальные клиенты распределяются между тремя фазами для балансировки нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания. Смещение фаз фазных напряжений к нейтрали составляет 120 градусов; напряжение между любыми двумя проводами под напряжением всегда в 3 раза больше, чем между проводом под напряжением и нейтралью. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке жилые многоквартирные дома могут иметь распределение 120 вольт (фаза-нейтраль) и 208 вольт (фаза-линия). Основные однофазные приборы, такие как духовки или варочные панели, предназначенные для системы с расщепленной фазой на 240 В, обычно используемой в односемейных домах, могут плохо работать при подключении к сети 208 В; отопительные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели будут работать некорректно при на 13% меньшем приложенном напряжении.
