Ворота гаражные подъемные цены в Екатеринбурге на гаражные подъемные ворота

Пять причин обратиться к нам:

  • Разнообразный ассортимент. В нашем каталоге Вас ждут десятки моделей гаражных подъемных ворот, поэтому Вы точно сможете подобрать ворота под фасад своего здания.
  • Гарантия качества. На приобретаемые у нас ворота для гаража Вы получаете гарантию качества на срок от одного года, чтобы у Вас не было сомнений в достойном качестве и надежности ворот.
  • Привлекательные цены. Цены на гаражные ворота остаются стабильно низкими, потому что никакие внешние факторы не могут на них повлиять, и Вы можете быть уверены, что приобретаете ворота по наиболее выгодной цене.
  • Моментальная обработка заказов. На выполнение каждого заказа по доставке и установке гаражных ворот у нас уходит не больше 3-х недель, даже в тех случаях, когда Вы заказываете индивидуальное изготовление ворот.
  • Профессиональная команда. Люди, которые устанавливают ворота в Вашем гараже, - это команда высококвалифицированных мастеров, умеющих выполнять свою работу быстро и аккуратно.

 Особенности

Подъемные ворота дарят много преимуществ тем, кто решил установить их у себя в гараже. На ворота не влияют проявления неблагоприятной погоды, и потому они не могут резко закрыться даже от сильного ветра - это качество значительно повышает надежность подъемных гаражных ворот.

В конструкцию ворот установлены множественные пружины, и даже если одна из них выйдет из строя, это никак не повлияет на работу самих ворот, которые продолжат исправно открываться и закрываться, как раньше. Это говорит о долговечности подъемных гаражных ворот.

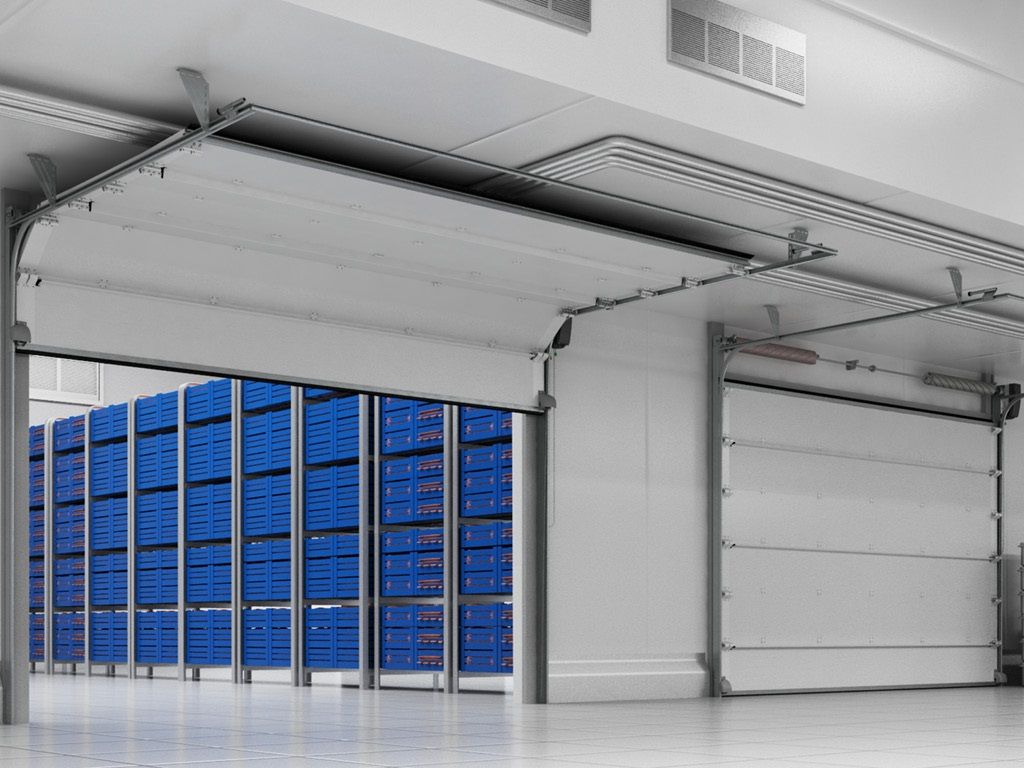

Такой тип ворот особенно хорош для гаражей в промышленных зданиях, где поток транспорта отличается высокой интенсивностью. Обладая отличной износостойкостью, они способны выдерживать постоянно повторяющиеся циклы открывания и закрывания на протяжении долгого времени.

К тому же, подъемные гаражные ворота могут быть двух видов, в зависимости от способа управления: ручными и автоматическими. При ручном управлении ворота приходится открывать самостоятельно, но конструкция самих ворот позволяет делать это, не прилагая особых усилий. Автоматические подъемные ворота открываются и закрываются при помощи пульта ДУ, при этом, когда Вы заезжаете в гараж или выезжаете из него, Вам не нужно выходить из машины.

Покупайте подъемные гаражные ворота в Екатеринбурге в нашей компании по лучшей цене.! Мы даем гарантию, устанавливаем под ключ и предлагаем выгодные цены.

Автоматические гаражные ворота под ключ

Производители секционных подъемных ворот учли потребности владельцев гаражей и домов с гаражными помещениями, создав бытовые ворота, которые часто называют «гаражными», и которые принято делать автоматическими. Такие ворота популярны в Москве и области и устанавливаются и под навес над въездом, и в сарае, и для организаций с низким трафиком.

Бытовые подъемные ворота изготавливаются из роллетного полотна или сэндвич-панелей и устанавливаются для въезда на территорию и в гараж.

Часто, говоря о гаражных, имеют ввиду еще и:

  • бытовые ворота на въезд на территорию, закрывающие проем в заборе.
  • Промышленные помещения для автотранспорта, где требуются промышленные ворота с другой частотой работ.

Въезд на частную территорию с небольшой интенсивностью также можно отнести к бытовому применению, но выбор ворот имеет свои особенности. Если вам нужны ворота на въезд, то далее читайте здесь. Ворота для гаража с высокой частотой работы нуждаются в промышленных воротах, с установленным на них другим классом оборудования.

Установка бытовых ворот требует индивидуального подхода. Каждый гараж, въезд в паркинг в коттедже или навес для автомобиля обладают собственными нюансами. Материал проема, его геометрическая ровность, прочность, размеры притолоки и боковых пространств, особенности подъезда и место под потолком учитываются замерщиком отдельно. От корректности выбора и установки зависит срок службы изделия.

Сколько служат гаражные ворота, установленные под ключ?

Ресурс автоматики и пружин до 25000 циклов открывания-закрывания, что примерно соответствует 17 годам работы.

Мы уверены в том, что мы делаем, потому что:

Самые необычные места, где мы устанавливали ворота:

  • Пожарная часть в Москве.
  • Складской терминал в Подмосковье.
  • Вертолетный ангар в Подмосковье.

Какие бывают гаражные ворота?

Подробно

Ворота отличаются материалом, из которого изготовлено полотно, способом монтажа, принципом подъема полотна, управлением этим подъемом.

Комплектующие и материалы

Используется алюминиевый, роллетный профиль для рулонных ворот, или из стальные сэндвич-панели для секционных ворот.

Роллетное полотно легче, дешевле и может быть установлено в любой проем, в том числе без притолоки. Изготавливаются «рулонки» из ламелей 55 мм и 77 мм шириной. Толщина 77-мм профиля – 14 мм. Профиль может быть пеннонаполненным роликовой прокатки или экструдированным.

Секционные ворота обладают высокой теплоизоляцией, их можно дополнить калиткой или окнами, толщина панели составляет 40 мм или 45 мм. В разных сериях используется та или иная сталь. Серия Alutech Trend (40 мм) изготавливается из оцинкованной стали, Alutech Classic (45 мм) – из нержавеющей,

Hörmann LPU 67 мм и 42 мм из стали с защитным пластиковым покрытием.

Цена на автоматические гаражные ворота зависит от размера, толщины профиля, компании-производителя комплектующих, дополнительного оборудования и типа монтажа.

Подробнее в этой таблице.

Рулонные ворота для гаражей – это одно из применений роллетного полотна, а секционные ворота – изначально разрабатывались для гаражей.

Какие лучше выбрать вам, зависит от возможностей проема и ваших пожеланий. Не в каждом помещении в Москве можно установить подъемные гаражные ворота – когда мало места под потолком, нет притолоки, или потолок занят, тогда покупают «рулонки». Если конструкция позволяет установить «секционки», ставят их.

Монтаж

Для гаражей используется низкий, Г-образный монтаж, когда полотно уходит под потолок. Но для нестандартных помещений с высокими потолками можно использовать промышленные типы монтажа: средний, высокий, наклонный, вертикальный. Но чем выше поднимется полотно, тем мощнее торсионные пружины вам понадобятся.

Подъемное устройство

Рулонные ворота могут подниматься за счет или автоматики, или пружинно-инерционного механизма, или карданного вала, или шнура.

Бытовые секционные ворота вывешены на пружинах - растяжения или торсионных. Вывешенное полотно вы можете поднимать вручную или за вас это сделает автоматика.

Пружины растяжения легче: по стоимости, времени, монтажу. Торсионные – позволяют реализовать потенциал секционных ворот: установить калитку, выбрать альтернативный вид монтажа, убрав полотно под потолок.

Типы управления

Бытовые ворота управляются или вручную или с помощью автоматики. Автоматические гаражные ворота – это удобно. Вы сможете заезжать и выезжать из гаража, не выходя из машины. Особенную актуальность дистанционное управление приобретает во время дождя, снега, грязи.

Если есть возможность установить секционные ворота на въезд в гараж, то это предпочтительный выбор. Рекомендуем ознакомиться с чек-листом, который поможет определиться, какая конкретно модель вам подойдет.

  • Выбрать компанию-поставщика
  • Определить тип пружины
  • Выбрать тип монтажа
  • Определить расположение калитки
  • Определить рисунок полотна
  • Выбрать цвет полотна
  • Определить систему управления
  • Выбрать устройство запирания
  • Подобрать дополнительные опции

Как заказать гаражные ворота?

Купить гаражные подъемные ворота и правильно подобрать автоматику вам поможет замерщик.

Наши специалисты по воротам выезжают на замер проемов в гаражах и гаражных комплексах в Москве и Московской области бесплатно.

Рассчитать примерную стоимость вы можете уже сейчас в калькуляторе гаражных ворот. Наш калькулятор – уникальный. Если вы верно добавили размеры проема и определили желаемое дополнительное оборудование, то цена после замера не значительно отличаться и скорее всего порадует вас. Чаще всего цена будет ниже, поскольку менеджеры стараются подобрать для стандартных проемов гаражные ворота, которые уже есть в Москве в сборе со скидкой.

Замерщик может вам предложить секционные или рулонные изделия:

Секционные ворота Рулонные ворота
Установка только изнутри. Установка изнутри, снаружи, в проем.
Теплые, не продуваются. Всегда холодные, не герметичные.
Изготовлены из сэндвич-панелейс минимальной 40 мм толщиной. Основа панели – гальванизированная сталь, защищенная от коррозии. Изготовлены из пенонаполненного профиля 55 мм или 77 мм шириной. Толщина последнего – 14мм.
Для пружины растяжения, самого недорогого подъемного механизма для секционных ворот – минимум 25 тысяч циклов открываний. Интенсивность использования – около 10 циклов в день. Ресурс пружины – 20 тысяч открываний.
Высокая защита от взлома. Защита от взлома меньше, чем у секционных.
Автоматический привод устанавливается в любой момент без демонтажа конструкции. Для установки автоматического привода на уже существующие ворота необходимо «пересобрать» ворота заново.
Аварийное открывание при отключении электричества всегда внутри.
Механизм аварийного открытия на коробе. Что создает дополнительную опасность проникновения.

От замера до установки ворот проходит от 1-2 недель, за которые ворота изготавливаются под индивидуальный размер. К вам приезжают наши специалисты и осуществляют монтаж. Менеджер, работающий с вами все время, остается на связи и после установки ворот. Вы можете в любое время задать вопрос, пожаловаться или оставить отзыв.

Гаражные подъемные ворота в Москве

Наша компания предлагает своим клиентам только лучшие гаражные подъемные ворота – ручные и автоматизированные системы «Алютех». У нас вы можете купить уже готовые конструкции или заказать в свой гараж изготовление ворот нестандартных размеров из комплектующих Alutech. Предоставляем гарантийное и сервисное обслуживание воротных систем.

Виды гаражных подъемных ворот «Алютех»

В зависимости от условий, особенностей вашего гаража и выделенного бюджета, вы можете отдать предпочтение одному из 2-х вариантов:

Подъемные секционные гаражные ворота

Прочные утепленные конструкции, идеально подходящие для отапливаемых помещений

Подъемные рулонные гаражные ворота

Компактные и надежные конструкции по доступной цене, которые могут быть использованы в стесненных условиях


Обращаем ваше внимание, что мы не занимаемся изготовлением и монтажом подъемно-поворотных воротных систем.

Чтобы правильно определить размер подъемных гаражных ворот, необходимо, отталкиваясь от отметки чистого пола, измерить высоту проема в 3-х местах (справа, слева и посередине) и указать наибольший из полученных значений. Таким же образом в 3-х местах (вверху, внизу и посередине) измеряется ширина.

Для установки ворот в зоне боковых пристенков потребуется свободное пространство шириной 125 мм (лучше 210 мм), а в зоне перемычки – 100 мм.

И не забудьте проверить вертикальность стены, используя строительный уровень. В случае несоблюдения этого условия (отклонение по горизонтали/вертикали 1,5 мм на 1 м или 5 мм и более в общем), перед монтажом воротной конструкции необходимо устранить данный недочет.

Секционные ворота в гараж

Если вам нужны по-настоящему теплые гаражные подъемные ворота, выбирайте секционную конструкцию. Она сочетает в себе долговечность, стойкость к коррозии, удобство и безопасность использования, широкие возможности для дизайна.

Дизайн

Кроме большого разнообразия цветовых решений и возможности нанесения любого изображения на полотно, доступны 2 варианта текстур:

  • Гладкая матовая поверхность:
  • Тиснение woodgrain, имитирующее деревянную фактуру.

«Алютех» предлагает 5 типов профилей:

  • S-гофр;
  • М-гофр;
  • L-гофр;
  • Микроволна;
  • Филенка.

Безопасность

Большое внимание уделяется безопасной эксплуатации ворот, которая соответствует современным мировым и европейским стандартам. Так, в базовую комплектацию включены механизмы защиты пальцев от защемления, порезов, зацепов. Встретившись с любым препятствием, закрывающееся полотно изменит направление своего движения на противоположное. А если вдруг отключат электроэнергию, конструкцию можно разблокировать и открыть вручную с помощью пружинного механизма подъема гаражных ворот.

Серии

Серия секционных гаражных ворот «Алютех» Prestige Trend
Толщина панели 45 мм 40 мм
Материал фурнитуры Нержавеющая сталь Оцинкованная сталь
Герметичность Морозостойкие уплотнители с 2 лепестками Морозостойкие уплотнители с 1 лепестком
Работа Плавная и бесшумная Плавная
Дизайн Стандартные и эксклюзивные цвета, нанесение рисунка на полотно Стандартные и эксклюзивные цвета

Варианты управления

Открывать и закрывать ворота можно вручную или с помощью электропривода. Автоматическая система управления – это очень удобно и практично.

Дополнительно

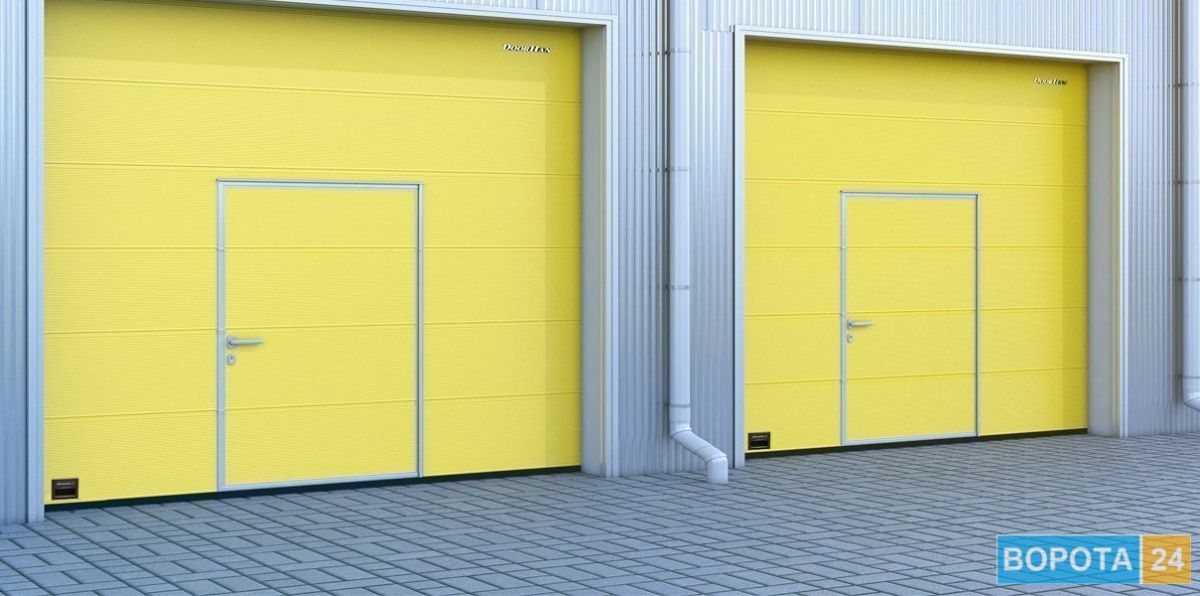

Подъемные гаражные секционные ворота могут поставляться с калиткой и окнами, с отдельно стоящей дверью, вентрешетками и ригельным замком, системой защиты от взлома и т.п.

Роллетные ворота в гараж

Если главные требования к конструкции – это компактность и невысокая стоимость, советуем обратить внимание на рулонные подъемные гаражные ворота. Утепленные алюминиевые профили с мягким или жестким наполнителем долговечны и износостойки.

Дизайн

Полотно ворот может быть окрашено в любой из доступных цветов, благодаря чему конструкция идеально впишется в экстерьер вашего дома.

Безопасность

Если закрывающиеся рулонные ворота встретят на своем пути препятствие в виде автомобиля, человека или животного, они мгновенно остановятся и начнут открываться. Оборвавшееся полотно будет остановлено инерционным тормозом. А при отключении электроэнергии ворота всегда можно разблокировать и открыть вручную.

Серии

Серия рулонных гаражных ворот «Алютех» Prestige Trend
Материал алюминий алюминий
Используемые виды профилей Сплошной, смотровой, вентиляционный сплошной
Дизайн 18 цветов 7 цветов
Защита от взлома Класс Р3 базовая

Варианты управления

Автоматические ворота, которыми управляют с пульта, более удобны и долговечны. Кордовый и воротниковый приводы используются при ручном управлении.

Дополнительно

Роллетные гаражные ворота могут быть оборудованы подвижными каретками для плавной работы, системами аварийного подъема, антивандальной защитой и т.д.


Наша компания работает в Москве и Московской области. Появились вопросы по изготовлению, установке или обслуживанию подъемных гаражных ворот «Алютех»? Звоните: +7 (495) 753-04-03.

Рулонные ворота для гаража - цены и характеристики

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Алюминиевые системы», расположенному по адресу 121596, Россия, г. Москва, ул. Горбунова, д. 2, стр. 3 согласие на обработку:

  • персональных данных, сбор которых ООО «Алюминиевые системы» осуществляет при использовании сайта в сети «Интернет» https://www.rol365.ru: IP-адрес, информация из cookie, информация о браузере пользователя (или иной программе, с помощью которой осуществляется доступ к https://www.rol365.ru), время доступа, адрес запрашиваемой страницы сайта https://www.rol365.ru, адрес ранее посещенной страницы сайта сети «Интернет», в целях: Маркетинговая аналитика.
  • персональных данных, указанных мной на страницах сайта https://www.rol365.ru в сети «Интернет», характер информации которых предполагает или допускает включение в них следующих персональных данных: ФИО, дата рождения, паспортные данные, адрес регистрации, контактный номер телефона, контактный адрес электронной почты, в целях: Ведение бухгалтерского учета, ведение базы данных клиентов, регистрация клиентов и потенциальных клиентов в базе данных клиентов. .

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

размеры, цены, виды и особенности — Статьи dinal.biz

Содержание:

  1. Принцип работы секционных ворот
  2. Преимущества и недостатки секционных ворот
  3. Стандартные размеры секционных гаражных ворот: цены различных моделей
  4. Самостоятельный расчет и стандартные размеры секционных гаражных ворот

В тепле и безопасности! У водителей есть несколько главных страхов – не обнаружить свою машину на месте и не завести ее в лютый мороз. Даже владельцы гаражей сталкиваются с подобными ситуациями. Чтобы в гараже было комфортно и безопасно нужно позаботиться о надежных и практичных воротах.

В Европе самый распространенный вид ворот — секционные ворота. Удобство этих конструкций уже успели оценить и в России. Эти подъемные конструкции широко применяются не только в коттеджах, но и в автосалонах, автомойках и других промышленных объектах.

По назначению секционные ворота можно разделить на две группы: бытовые и промышленные. Принцип их работы одинаковый, единственное различие в размерах. Ворота для промышленных объектов могут достигать ширины 8000 мм.

В этой статье, мы подробно расскажем про бытовые ворота для гаража.

Принцип работы секционных ворот:

Прежде, чем рассматривать принцип работы секционных ворот, давайте познакомимся с конструктивными особенностями этих конструкций. Секционные ворота состоят из нескольких элементов:

  • воротное полотно– это несколько сендвич-панель, скрепленных между собой петлями.
  • направляющие, по которым движется воротное полотно
  • пружинный механизм.

Каждая сендвич-панель состоит слоев стальных листов. Между которыми находится специальный наполнитель из полиуретана. Чем толще панель, тем теплее в помещении. Производители выпускают как “холодный” вариант воротного полотна, так и “теплый”:

  • для холодного гаража подойдет толщина панелей 20 мм
  • для теплого нужны утепленные секции 40-45 мм. По теплоизоляционным свойствам такие ворота не отличаются от кирпичной стены.Производители позаботились чтобы и зимой секционные ворота не доставляли хлопот владельцам гаража, поэтому оснастили секцию, прилегающую в полу эластичным уплотнителем, который не примерзнет к полу.

Принцип работы секционных ворот прост. Воротное полотно, с помощью подъемного механизма, поднимается и прячется под потолок. Это очень удобно, конструкция ворот не занимает полезную площадь в помещении. Движение полотна происходит за счет барабанов и тросов, уравновешенных пружинным механизмом. Пружинный механизм может быть нескольких видов:

Торсионный механизм – такая система балансировки воротного полотна подходит для конструкций шириной свыше 3500 мм. Вес полотна компенсируется скручиванием

размещенных на валу пружин. Преимущества ворот с торсионными пружинами — долговечность и удобство эксплуатации.

Пружина растяжения — система подходит для малогабаритных конструкций шириной до 3500 мм. Используют только для стандартного подъема воротного полотна (вверх, а затем горизонтально). В конструкции с пружинами растяжения не устанавливают калитки. Стоимость пружин растяжения нижи, чем у торсионного механизма.

Установленный ресурс пружин — до 25 000 циклов подъема-опускания полотна ворот.

По типу управления конструкции могут быть ручные или автоматические.

  • цепным механизмом оснащаются и бытовые и большие промышленные конструкции. Это удобно, при отключении электроэнергии полотно можно поднять вручную.
  • Электромеханический привод позволяет попасть в гараж, не выходя из машины. Нужно нажать лишь кнопку на пульте управления. Такие устройства работают от сети, но в случае отключения

электричества могут работать от аккумулятора. Система так же подразумевает возможность ручного открытия, для этого достаточно разблокировать каретку приводной рейки. Потребляемая мощность таких установок 200-300 Вт. Автоматическое открытие ворот 12-15 секунд. И можно заезжать.

Преимущества и недостатки секционных ворот

Компания «Динал» предлагаем своим клиентам секционные ворота «Alutech». Наш выбор обоснован рядом преимуществ этих изделий. Вот они:

  1. Долгий срок службы. Ресурс пружин у таких гаражных ворот 25 000 циклов- это 4 цикла ежедневного «открытия- закрытия» сроком 17 лет.
  2. Стойкость к коррозии. На секционное полотно ворот «Alutech» наносят несколько слоев: цинковый слой, полиуретановый грунт и декоративное покрытие с частицами полиамида ПУР-ПА. Это делает его устойчивым к коррозии и мелким механическим повреждениям. Специальный адгезионный лак обеспечивает сцепление стальных листов с полиуретаном, защищает панель от вздутия. Замкнутый контур панели не допускает возможности расслоения даже при резком опускании ворот. Ворота способны выдержать 750 часов «соляного тумана», это как если бы они 15 лет эксплуатировались у моря или в промышленном районе.
  3. Повышенная теплоизоляция. В воротах серии «Prestige» толщина панелей 45 мм, по теплоизоляции сопоставимо со стеной из кирпича толщиной 60 см. Ворота имеют двулепестковые уплотнители EPDM, которые сохраняют эластичность даже в сильный мороз. Роликовые кронштейны –обеспечивают плотное прилегание полотна ворот к уплотнителям, поэтому продувание конструкции исключено. Имеют 5 класс воздухопроницаемости.
  4. Прочность. В испытаниях на деформацию ворота «Алютех» показывают на 20 % выше переносимость статистических нагрузок (сжатие). Ветроустойчивость класса А- такие ворота выдерживают скорость ветра до 120 км/час
  5. Безопасность. Данные ворота отвечают европейским стандартом безопасности. Предусмотрена защита от порезов, защемления пальцев, падения полотна.
  6. Возможность установить ворота в любой проем. Высотой до 3250 мм и шириной до 6000 мм. При необходимости в воротах можно сделать встроенную калитку и окна. Встроенные окна- это не только необычный дизайн, но еще доступ солнечного света и возможность сэкономить на электричестве.
  7. Возможность подбора дизайна. На выбор 13 цветовых и 5 текстурных решений для секционного полотна.
  8. Бесшумная работа. Ворота снабжены специальными роликами с подшипниками качания, которые обеспечивают бесшумное поднятие и опускание полотна.
  9. Подъемные секционные ворота экономят полезную площадь в гараже, за счет своей конструкции и принципа работы.

Как видите, преимущества секционных ворот говорят сами за себя.
К недостаткам таких конструкций некоторые относят относительно высокую стоимость. Учитывая, что эти затраты потребитель несет единожды, и потом почти 20 лет беззаботно пользуется такими воротами, высокая стоимость – это лишь правильное вложение средств в свой комфорт и безопасность.

Стандартные размеры секционных гаражных ворот: цены различных моделей

У разных производителей секционных ворот – разные размерные линейки воротного полотна. Например, у ворот «Алютех» минимальные габариты – 1750 мм х 1750 мм, а максимальная 3250 мм х 6000 мм

Секционные ворота можно подобрать под практически любые габариты проема.
Стоимость конструкции складывается из нескольких параметров: размер, комплектующие, наличие автоматизации. Стоимость секционных ворот с торсионными пружинами будет выше, чем с пружинами растяжения.
Давайте сравним по стоимости и характеристикам два типа секционных ворот от производителя «Алютех».

Секционные ворота серии Trend: минимальный размер 1750 мм Х 1750 мм. С пружинами растяжения будут стоить от 32950 р.
Характеристика ворот: простые гаражные ворот. Подходят для установки в помещение, где не требуется повышенных требований к сохранению тепла.
Толщина панели – 40 мм. Полотно защищена от расслоения и коррозии.
Полотно надежно прижато к уплотнителям, что исключает продувание.
Нержавеющие комплектующие
Система балансировки обеспечивает 25 000 циклов подъема-опускания, что равно 17 годам службы при ежедневном 4-х разовом открывании.
На случай отключения электроэнергии предусмотрена система перевода ворот в режим ручного управления
Электропривод AN-Motors – снащен всеми востребованными функциями для максимальной автоматизации работы.
Есть механизм разблокировки автоматики.
Ворота оснащены храповыми муфтами, защищающие ворота от падения;
Есть система ограничения усилий, которая не допускающая наезда ворот на препятствия и подъема человека;
Ворота соответствуют европейским стандартам безопасности.

Секционные ворота серии Prestige: минимальный размер 1750 мм Х 1750 мм. С пружинами растяжения будут стоить от 35830 р.
Характеристики ворот: теплые гаражные ворота, надежно закрывают вход и максимально сохраняют тепло в помещении.
Толщина панели – 45 мм, по теплоизоляции сопоставимо со стеной из кирпича толщиной 60 см. Панель защищена от расслоения и коррозии.
Полотно надежно прижато к уплотнителям, что обеспечивает высокий уровень теплоизоляции.
Система балансировки обеспечивает 25 000 циклов подъема-опускания, что равно 17 годам службы при ежедневном 4-х разовом открывании.
Роликовые кронштейны и петли изготовлены из нержавеющей стали, не боятся влажности.
Электропривод AN-Motors – оснащен всеми востребованными функциями для максимальной автоматизации работы.
Есть механизм разблокировки автоматики.
Ворота оснащены роликами с подшипниками качания – поэтому полотно при открытии и закрытии движется плавно и бесшумно.
Ворота оснащены храповыми муфтами, защищающие ворота от падения;
Есть система ограничения усилий, которая не допускающая наезда ворот на препятствия и подъема человека;
Ворота соответствуют европейским стандартам безопасности.

Самостоятельный расчет и стандартные размеры секционных гаражных ворот

Стандартные размеры – понятие относительное для гаражных ворот. Это не входные и межкомнатные двери. Размеры гаражных ворот зависят от габаритов самого гаража, а он в свою очередь, проектируется под габариты машины, подъездной путь и тип ворот.

Специалисты советуют при проектировании гаража ориентироваться на размер машины и прибавлять к ее габаритам минимум по 50 см с каждой стороны. Если вы планируете устроить в гараже место хранения – то закладывайте больше. В среднем высота ворот в гараже, рассчитанного для одного легкового составляет 225-250 см, а ширина 230- 300 см.

Не нужно забывать при проектировании гаража необходимо заложить пространство и для самой конструкции секционных ворот над проемом и по бокам проема – место под установку направляющих.

Чтобы не промахнуться при заказе ворот с размерами, мы советуем обратиться к помощи специалистов, которые оценят проем гаража, возможности установки секционных ворот и способе их монтажа.
Если у вас возникли вопросы по поводу секционных ворот специалисты готовы подробно ответить на них по телефону: (383)-284-17-56

Секционные ворота для гаража по цене от 22 000 рублей: производство и монтаж в Москве

Секционные ворота надежны и удобны в эксплуатации. Полотно легко сгибается при поднятии и ровно расправляется при закрытии. Для открывания секционных ворот не нужно свободное место перед гаражом. Модели устанавливаются в любой проем.



Фото наших работ

Цены на секционные ворота для гаража

Секционные бытовые, 42 мм, пружины растяжения (механика). Указанная цена не является публичной офертой. Стоимость может меняться в зависимости от вида управления, материала панелей и допкомплектации (например - калитка). Чтобы узнать точную стоимость оформите заявку или позвоните по номеру тел.: 8(495)152-52-51

Ширина
2 400 2 500 2 600 2 700 2 800 2 900 3 000 3 100 3 200 3 300 3 400 3 500

Высота

1 800 26 207 26 868 27 225 27 533 28 301 27 944 28 350 29 118 30 163 32 659 35 105 37 253
1 900 27 685 28 301 29 015 29 779 30 618 30 828 30 681 31 395 32 087 34 837 37 543 40 012
2 000 25 721 25 841 27 841 28 774 30 645 32 967 34 652 34 958 34 735 36 163 38 003 40 066
2 100 26 221 27 381 28 140 29 042 30 944 32 489 34 244 34 632 34 632 36 422 37 422 38 833
2 200 26 899 28 118 28 640 29 292 31 217 31 864 33 918 34 328 34 583 36 695 36 208 37 668
2 300 27 618 28 435 29 007 29 690 31 467 31 824 33 766 34 480 35 641 37 878 36 445 39 351
2 400 28 913 29 038 29 685 30 181 31 516 33 052 34 931 36 079 37 445 40 655 35 949 39 458
2 500 33 846 30 136 31 007 31 882 35 208 33 650 35 614 37 088 38 753 42 463 46 432 48 437
2 600 34 480 30 694 31 551 33 043 35 565 34 275 35 994 37 351 38 967 42 450 46 789 48 794
2 700 34 989 30 940 32 663 33 583 35 985 34 820 36 373 37 672 39 128 42 601 47 048 48 897
2 800 34 940 31 806 33 458 34 346 36 538 34 976 36 570 37 440 39 405 42 829 47 508 50 035
2 900 38 414 34 788 36 096 37 266 40 878 38 204 46 178 46 280 46 687 47 044 50 008 52 187
3 000 40 508 43 419 42 856 42 253 44 945 46 383 45 566 46 075 46 843 49 294 52 968 56 746

Пульты для дистанционного управления секционными воротами.

Конструкция секционных гаражных ворот

Полотно выполнено по типу сэндвича: между наружными металлическими стенами помещается прослойка утеплителя. На лицевую поверхность наносится защитное покрытие. Полотна состоят из нескольких секций, которые скрепляются между собой петлями. Шарнирное соединение обеспечивает нужную степень свободы и подвижности элементов. Сбоку проема устанавливаются направляющие, переходящие также и в потолок.

Схемы монтажа

  • Низкий. При короткой перемычке и минимальном размере притолоки 100–130 мм. Вал с пружинами расположен в дальнем конце направляющих.
  • Стандартный. Притолока превышает 210 мм.
  • Высокий. Притолока превышает 500 мм. Для установки не требуются длинные подвесы. Полотно уходит непосредственно под потолок.

Цветовая палитра

Представлено 9 стандартных оттенков — от белого и слоновой кости до шоколадного и антрацита. Возможна окраска в любой цвет по каталогу RAL, имитация фактуры натурального дерева (дуб, вишня и другие варианты).

Дополнительные элементы секционных ворот для гаража

Калитка

Секционные ворота нужно поднимать только тогда, когда в гараж заезжает автомобиль, человек же заходит через калитку. Это сохраняет тепло внутри помещения и продлевает срок эксплуатации изделия. На открытие и закрытие расходуется меньше сил или электроэнергии (если привод автоматический). Размер и конструкция калитки выбираются заказчиком. Высота порога — 95 или 140 мм.



Окна

На окна можно установить декорированные вставки в виде расходящихся лучей или перекрещивающихся перекладин. Перекличка дизайна с формой и особенностями рам в доме смотрится элегантно. Такие ворота обеспечивают естественное освещение внутри помещения и, соответственно, экономию электроэнергии.



Замки и засовы

Возможна установка надежных засовов внутри помещения, а также ригельных замков. При необходимости выполняется их соединение с электрическим приводом. Тогда конструкцию можно легко открывать автоматически. При отключении электричества это делается вручную.



Автоматика

Для закрывания или открывания автоматических секционных ворот требуется только нажать кнопку на пульте дистанционного управления. Это особенно удобно в непогоду. Автоматизация происходит за счет установки электропривода на потолке и рейки, приводящей в движение полотно. Возможно дополнительное оснащение фотоэлементами и панелью управления.

Цены на подъемно секционные гаражные ворота Алютех в Санкт-Петербурге

Самые низкие ценыУ нас самые низкие цены на ворота АлютехБесплатный замерВыезд замерщик бесплатно по Санкт-Петербургу и пригородуУстановка под ключМонтаж производят сертифицированные специалисты Алютех

Сотрудничество с компанией «Вест Колд» позволит клиентам из Санкт-Петербурга и Ленинградской купить подъемные ворота для гаража Alutech с установкой.

Предлагаемые конфигурации ворот:

  • Подъемно-секционные, состоящие из сэндвич-панелей и скрадывающиеся под потолком;
  • Рулонные, по конструкции и функциональности напоминающие рольставни;
  • Подъемно-поворотные, состоящие из цельного щита.

Особенности ворот:

  • Изготавливаются из обработанной листовой стали;
  • Могут быть оснащены автоматическим приводом, рассчитанным минимум на 25000 циклов подъемов и опусканий;
  • Соответствуют международным стандартам безопасности ЕN 12604, 12453 и качества ISO 9001;
  • Надежны, функциональны и практичны при любых погодных условиях.

Производитель дает 10-летнюю гарантию на все материалы, используемые при изготовлении гаражных подъемных ворот.

Предлагаем услуги по монтажу, обслуживанию и ремонту ворот!

Наши специалисты осуществляют установку, ремонт и обслуживание всех производимых конструкций, гарантируя:

  • Высокое качество и оперативность проводимых работ;
  • Низкие цены;
  • Регулярное проведение выгодных акций.

Стоимость реализации проекта по изготовлению и монтажу подъемных ворот для гаража определяется индивидуально.

Заказать расчет можно:

  • Позвонив по телефону: +7 (812) 984-10-65 или заказав обратный звонок на сайте
  • Отправив заявку по электронной почте: [email protected]

На все установленные конструкции дается годичная гарантия от нашей компании!

Любые вопросы, связанные с изготовлением, установкой и обслуживанием подъемных гаражных ворот Алютек, задавайте по указанному телефону или электронной почте!

Переоборудование гаражных ворот с высоким подъемом

Получите индивидуальное ценовое предложение по переоборудованию вашей двери!

Содержание

  1. Введение в переоборудование с большой высотой подъема
  2. Измерения и расчеты
  3. Начало работы: безопасность прежде всего!
  4. Удалите оборудование
  5. Подготовка к установке оборудования высокого подъема
  6. Установка оборудования высокого подъема
  7. Переустановите гусеницу и опорную пластину
  8. Установите пружинный анкерный кронштейн
  9. Установите крепеж на вал
  10. Установите торсионную пружину и трос
  11. Заводная пружина кручения
  12. Базовое обслуживание гаражных ворот
  13. Заключение


1.

Введение в конверсии с высоким подъемом
Важно! Эта страница в настоящее время обновляется в нашем блоге под названием «Модификации сборки с высоким подъемом».

Следующие инструкции по переоборудованию ваших гаражных ворот на систему высокого подъема написаны только для опытных механиков. Задача посложнее, чем установка гаражных ворот от начала до конца. Среднестатистическому мастеру не следует делать этого.

Эти инструкции применимы только к стандартному типу гаражных ворот, изображенных ниже.Ваши кабельные барабаны и кабели должны выглядеть примерно так. Следующая деталь за концом пружинного узла - тросовый барабан. Барабан отлит из алюминиевого сплава диаметром 4 дюйма и окружностью 13 дюймов вокруг плоской части. Сразу за кабельным барабаном находится концевая опорная плита. Кабель разматывается с задней стороны барабана между барабаном и стеной и проходит вниз рядом с дверью, внутри кронштейнов гусеницы и за стержнями роликов, как показано.

При переходе от стандартных гусениц к системе высокого подъема вам потребуются:

  1. Новые кабели
  2. Новые барабаны с высоким подъемом (см. Принцип работы барабанов с высоким подъемом)
  3. Новая торсионная пружина или пружины
  4. Дополнительная вертикальная направляющая
  5. Уголки
  6. Опорные кронштейны

Для большинства гаражных ворот высота подъема составляет менее 54 дюймов, чтобы соответствовать высоте потолка 12 футов или меньше.Стоимость сборки этих деталей для высокого подъема составляет 200 долларов плюс стоимость гусениц, пружин и дополнительной доставки. Обычно они отправляются в тот же или на следующий день. Вы также можете укоротить горизонтальные направляющие, чтобы обеспечить направляющие для участка с большим подъемом, и собрать их самостоятельно. Детали для этого стоят 125 долларов вместо 200 долларов плюс стоимость дополнительных гусениц.

Сборку гусениц высокого подъемника лучше производить на верстаке. Как вы можете видеть, удлинитель направляющей наклонен слева, чтобы предотвратить заедание двери за жатку при открытии и закрытии двери.

На некоторые типы гаражных ворот потребуются дополнительные детали.

Например, если вы переходите с пружин растяжения на гусеницу высокого подъема и пружины кручения, вам также потребуется дополнительное оборудование, включая вал, концевые опорные пластины и центральный опорный кронштейн.

Если у вас есть система торсионных пружин Clopay или Ideal EZ-Set, вам необходимо будет перейти на стандартное торсионное оборудование, которое включает в себя концевые опорные пластины и анкерный кронштейн пружины (или кронштейны, если у вас есть соединенный вал на более широкой двери).

Третий тип дверной системы, требующий дополнительных деталей, - это торсионная пружина Wayne Dalton Torquemaster в сборе. На этих гаражных воротах весь торсионный узел необходимо будет заменить новым валом, анкерным кронштейном пружины и концевыми опорными пластинами.

Стандартные комплекты пружинных анкерных кронштейнов стоят 7,50 долларов, а комплекты концевых опорных пластин - 9 долларов. Вы можете просмотреть другие варианты и цены на нашей странице подшипников и пластин для гаражных ворот.

Если вам нужна шахта для преобразования в систему высокого подъема, мы рекомендуем покупать шахту на месте в центре поставки стали или на складе металлолома.Чтобы установить стандартную фурнитуру для гаражных ворот, вам понадобится полый 14 га. трубка с внешним диаметром один дюйм. А 16 га. трубка будет работать на одной двери автомобиля весом менее 150 фунтов; мы рекомендуем 11 га. или цельные валы с шпонками на дверях весом более 450 фунтов. Вал для дверей шириной 8 футов может быть доставлен UPS; валы для более широких дверей также могут быть доставлены UPS, но они должны быть разрезаны посередине и соединены, что потребует муфты и двух комплектов анкерных кронштейнов для двух пружин.

Преобразование гаражных ворот в высокий подъемник - опасная работа.

Невозможно охватить каждую опасную ситуацию, с которой вы можете столкнуться. Мы надеемся, что приведенные ниже инструкции помогут вам безопасно преобразовать вашу дверь в систему высокого подъема, но нет никаких гарантий. Обратите особое внимание на предупреждения, которые отображаются красным цветом.



2. Измерения и расчеты для переоборудования в High Lift

2.1 Чтобы изготовить индивидуальный узел направляющей с высоким подъемом и определить необходимую длину троса и пружины, вам необходимо предоставить нам информацию в этом и следующих шагах.Измерьте ширину и высоту вашей двери. Измерьте расстояние от косяка до задней части верха вертикальной направляющей. Это ваш размер от трека до косяка. Примечание. Этот кронштейн флага будет заменен новым кронштейном гусеницы.
2.2 Измерьте радиус криволинейной части горизонтальной направляющей. Это можно сделать, поместив уровень на стыке горизонтальной и вертикальной направляющих, удерживая его ровно и измерив расстояние между нижней частью горизонтальной направляющей и уровнем, как показано. Обычно это 12 или 15 дюймов.
2.3 Измерьте расстояние от пола до потолка на обоих концах проема ворот гаража. Если одна сторона короче другой, используйте меньшее расстояние. Вычтите пространство, которое вам понадобится над воротами гаража, для фонарей, открывателя или других предметов. Это ваш размер от пола до потолка.
2.4 Измерьте расстояние от пола до верха прямого участка горизонтальной направляющей.Это измерение следует проводить сразу за концом изогнутой части пути.
2,5 Следующие несколько шагов помогут вам определить вес ваших гаражных ворот. Есть два способа сделать это. Один из них - определить барабаны для кабелей и высоту двери, а также измерить пружину или пружины. Посмотрите на свои кабельные барабаны. На них должна быть указана информация, написанная на внутренней стороне барабана (как показано на рисунке) или на ободе барабана (на той части, которая имеет черно-белую краску на рисунке).
2.6 Измерьте имеющиеся у вас торсионные пружины. Для получения дополнительной информации о том, как это сделать, перейдите на нашу страницу «Как измерить торсионные пружины». Если вы предоставите информацию о размерах пружины, высоте двери и барабане для троса, мы определим вес двери. Этот метод будет работать, только если вы уверены в размерах и в том, что дверь нормально работает с имеющейся пружиной или пружинами.
2.7 Второй способ определить вес ваших гаражных ворот - это взвесить их.Используйте аналоговую шкалу. Цифровые весы имеют тенденцию быть менее точными, потому что они обычно не изменяют отображаемый вес после первоначального расчета. Как показано на рисунке, вам может потребоваться положить доски под весы, чтобы поверхность была ровной. Проще было бы сделать это с размотанной пружиной. Для получения дополнительной информации см. Наши инструкции по взвешиванию гаражных ворот.
2,8 Встряхнуть дверь гаража. Иногда дверь застревает на рельсовом пути, и встряхивание двери дает вам нужный вес.Считайте вес гаражных ворот по шкале. Это помогает нам определить, какие пружины вам нужны. Также проверьте наличие внешних ручек или замков. Если они есть, можно ли их удалить? Если их невозможно удалить, потребуются дополнительные детали и работа для обеспечения зазора для ручек.

Таким образом, вы должны предоставить нам следующую информацию, когда вы связываетесь с нами по поводу цены на комплект для переоборудования высокого подъема для ваших гаражных ворот:

  1. Ширина и высота ворот (2.1)
  2. Размер направляющей до откоса (2,1)
  3. Радиус горизонтальной направляющей (2,2)
  4. Размер от пола до потолка (2,3)
  5. От пола до верха горизонтальной направляющей (2,4)
  6. Номер барабана и размеры пружины или вес дверцы уборной (2. 5, 2.6, 2.7, 2.8)
  7. Информация о внешнем замке и ручке

Вы также захотите рассмотреть ветер пружины, если у вас только одна, и преобразование одной пружины в две, если это необходимо. В этих инструкциях мы заменили одну пружину другой простой пружиной, имеющей такой же ветер.Сверху заказчик установил подушку и закончил ее гипсокартоном. Вам нужно будет проверить область над жаткой на наличие шпилек или подушек для установки пружинного анкерного кронштейна, а также угол гусеницы, поддерживающий удлинение гусеницы. Часто необходимо дополнительное обрамление.

Кроме того, мы часто рекомендуем переход на две пружины для высокого подъема. Если вы переходите на две пружины или у вас уже есть две пружины, рекомендуем ознакомиться с нашими инструкциями по замене пружин гаражных ворот.Обратите особое внимание на ветер пружин. Обмотка конус с красной краской на нем обычно устанавливается на левой стороне опорного кронштейна центра, а весной с черной краской на извилистый конусе установлен на правой стороне кронштейна.



3. Начало работы: безопасность прежде всего!


Как и в случае с нашей страницей по замене торсионных пружин и прайс-листами на торсионные пружины, мы начинаем это руководство с самого строгого предупреждения:

ВНИМАНИЕ: Замена торсионной пружины опасна, так как пружины находятся под напряжением.Если вы не используете правильные инструменты и не будете соблюдать безопасные процедуры, вы можете потерять пальцы, конечности или даже жизнь. Вы также можете повредить имущество. Мы хотим вашего бизнеса, но не за счет вашего благополучия. Вы обязаны делать свою работу правильно. Если вы сомневаетесь в своей способности безопасно выполнять работу, рекомендуем нанять профессионала.

3.1 Два важных предположения помогут вам безопасно выполнить эту работу. Во-первых, предположим, что пружина сломается, когда вы ее разматываете или заводите.Чтобы избежать травм, крепко сожмите перекладины на концах, наиболее удаленных от конусов, и надежно стойте на прочной лестнице, а не на стульях или перевернутых банках. Держите одежду и части тела подальше от источника. Надевайте защитные очки.
3,2 Во-вторых, предположим, что конус может соскользнуть или взорваться, когда вы разматываете и заводите пружину. Держите голову подальше от пути извилистого конуса. Держите руки подальше от конусов, чтобы, если и когда заводной стержень выскользнет из конуса, а ваша рука дернется вверх, конус не разорвет вашу плоть и не обернет вашу одежду и части тела пружиной.
3.3 Остерегайтесь старых штекеров обмотки. Эти более старые пружинные конусы Crawford и McKee были сделаны для стержней диаметром 5/8 дюйма. Не пытайтесь раскрутить или намотать одну из этих пружин с помощью стержней 1/2 дюйма.
3.4 У старых накладных конусов, намоточных конусов BarCol и Raynor часто бывают несовместимые размеры отверстий. Если вы вставите стержень 1/2 "X 18" в некоторые из этих отверстий, вы можете переместить противоположный конец стержня на четыре дюйма. Штанги в новых конусах двигаются менее чем на 1 1/2 дюйма. Многие старые конусы откручивались от стержней, последний из которых приносил счет за отделение неотложной помощи в размере 1800 долларов.Если у вас такие же конусы или у них люфт более 2 дюймов, доверьте установку торсионных пружин профессионалу.
3.5 Для начала соберите все необходимые инструменты. Вам понадобится как минимум одна или две 10-дюймовые тиски, разводной ключ и две намоточные планки 1/2 "X 18". В большинстве хозяйственных магазинов продаются стальные прутки 1/2 "X 36", которые можно разрезать пополам. Вам также понадобится прочная лестница.Также могут потребоваться линейка и напильник, а торцевой ключ и головки сократят необходимое время.Также вам понадобятся ножовка, дрель и электрический гайковерт, если таковой имеется.


4.

Снимите торсионное крепление

5. Подготовка к установке оборудования высокого подъема



6. Установите оборудование высокого подъема



7. Установите гусеницу и опорную пластину на место

7.1 От задней части горизонтальной гусеницы измерьте расстояние до конверсии в высоту подъема.Это дополнительная высота, на которую откроются ваши гаражные ворота. Добавьте к этому расстоянию длину пути, которая останется после открытия ворот гаража. Если отрезать такое количество путей, ворота гаража, скорее всего, не откроются полностью. Вероятно, вы захотите вычесть из этого расстояния до шести дюймов. Сделайте отметку на треке на этом новом расстоянии. Если вы не уверены в этих расстояниях, вы можете подождать, чтобы обрезать гусеницу, до тех пор, пока вы не закончите преобразование высокой подъемной силы.
7. 2 Обрежьте горизонтальную направляющую по сделанной вами отметке. Сделайте это для обоих участков горизонтальной дорожки.
7.3 Отрежьте два куска уголка длиной около 2 дюймов. На этом изображении я использую специальный угловой резак для железа, но вместо него вы можете использовать ножовку.
7.4 Поместите один из металлических уголков внутрь конца направляющей, как показано. Просверлите отверстия в дорожке.
7,5 Прикрепите уголок к гусенице двумя болтами.
7.6 Повторите этот процесс для другого участка горизонтальной дорожки.
7. 7 Поскольку вершина гусеницы с большим подъемом находится дальше от откоса, чем вершина вертикальной направляющей, необходимо увеличить угол горизонтальной направляющей для достижения вертикального угла большого подъема. Соедините угол 12 дюймов с горизонтальным уголком с помощью болта с квадратным подголовком 5/16 дюйма и гайки. Не затягивайте в это время.
7.8 Сделайте то же самое для другой горизонтальной колеи.
7.9 Поднимите горизонтальную направляющую и поместите ее поверх направляющей высокого подъема, чтобы убедиться, что она подходит /
7.10 Присоедините горизонтальную направляющую к верхнему пазу плиты высокого подъема с помощью болта гусеницы, но не затягивайте болт.
7. 11 Прикрутите удлинитель уголка к вертикальному уголку с помощью болта 5/16 "и гайки.
7.12 Убедитесь, что горизонтальная направляющая ровная.
7.13 Если гусеница неровная, отрегулируйте положение болта, который соединяет горизонтальный угол гусеницы с удлинителем угла. При необходимости просверлите еще одно отверстие.
7.14 Прикрепите нижнюю часть горизонтальной направляющей к верхней части плиты высокого подъема, как показано.
7.15 В зависимости от гаражных ворот высотная направляющая для переоборудования может перекрываться горизонтальной. Если не устранить эту проблему, можно повредить ролики.
7. 16 Если есть перекрытие, снимите кусок переходной гусеницы с большим подъемом с пластин с высоким подъемом. Запишите конец трека.
7.17 Установите на место гусеницу высокого подъема, убедившись, что части гусеницы не перекрываются.
7.18 После внесения изменений убедитесь, что горизонтальная направляющая остается ровной.
7.19 Установите болты, соединяющие концевую опорную пластину с уголком, как показано.Не затягивайте болты.
7.20 Убедитесь, что пластина концевого подшипника касается косяка. Если это не так, вам нужно будет внести некоторые изменения.
7. 21 Если вы не можете подвести концевую опорную пластину ближе к стене без перекрытия с утюгом с большим углом подъема, вам необходимо будет снять концевую опорную пластину и обрезать часть большого угла подъема.
7.22 Установите на место концевую опорную пластину. От руки затяните два болта и гайки в нижней части пластины.Предварительно просверлить отверстие для конца опорной плиты.
7,23 Закрепить верхнюю часть торцевой опорной плиты к стене с 3" х 5/16" лаг винта.
7.24 Затяните болты, которые соединяют концевую опорную пластину с уголком.
7.25 Поместите новый барабан для троса высокого подъема над дорожкой подшипника, чтобы было достаточно места, чтобы барабан для троса не трулся о потолок. При необходимости отрегулируйте длину гусеницы высокого подъема.
7.26 Установите горизонтальную направляющую с другой стороны ворот гаража.
7.27 Обрежьте гусеницу, если необходимо.
7.28 Установите концевую опорную пластину. При необходимости обрежьте вертикальный угол.
7.29 Проверьте шпильки над концом горизонтальной направляющей.
7.30 Предварительно просверлите отверстия для установки уголка.Этот уголок будет использоваться для поддержки задней части горизонтальной направляющей. В идеале горизонтальная направляющая будет поддерживаться на расстоянии примерно шести дюймов от конца направляющей.
7.31 Прикрепите угловой элемент к потолку с помощью 3-дюймовых шурупов.
7.32 Соедините подвески, чтобы закрепить горизонтальную направляющую. Осторожно: при открытии ворот гаража верх ворот будет над направляющей. Следовательно, вы хотите установить диагональный уголок снаружи горизонтальной направляющей.
7.33 Повторите этот процесс для задней части другой горизонтальной направляющей.
7.34 Удалите гвоздь над воротами гаража.


8. Установите анкерный кронштейн пружины



9. Установите крепеж на вал

9. 1 Наденьте втулку на вал. Если вал выпуклый, деформированный или на нем есть краска, возможно, вам потребуется подпилить вал для установки втулки.В ходе этой работы мы заменили втулку на высококачественный подшипник Freeway. Если новая торсионная пружина левосторонняя, правая сторона этого вала будет проходить с правой стороны ворот гаража. С другой стороны, если новая торсионная пружина является правым ветром, правая сторона этого вала будет проходить с левой стороны ворот гаража.
9.2 Наденьте новую торсионную пружину на вал так, чтобы неподвижный конус подошел к подшипнику. Если вы устанавливаете пару пружин, наденьте вторую пружину на вал с другой стороны подшипника.Правая ветровая пружина идет с левой стороны двери и имеет красный цвет на заводном конусе, а левая ветровая пружина идет с правой стороны двери и имеет черный цвет на заводном конусе. Примечание. Если вы устанавливаете две пружины, вам понадобится только одна втулка или подшипник, если у вас только один анкерный кронштейн пружины. Установка двух втулок может привести к поломке неподвижного конуса.
9.3 Наденьте новый барабан для троса высокого подъема на вал. Обратите внимание, что этот тросовый барабан окрашен в черный цвет, так как он находится с правой стороны ворот гаража.Кроме того, обратите внимание на направление, в котором будет наматываться кабель. Если ваш кабельный барабан наматывается в противоположном направлении, вам необходимо поменять барабаны.
9.4 Наденьте второй тросовый барабан на другой конец вала. Поскольку этот тросовый барабан находится слева от ворот гаража, он окрашен в красный цвет. Кабель наматывается на этом барабане в противоположном направлении.
9,5 Поднимите вал до верхней части двери.
9.6 Вставьте концы вала в концевые опорные пластины.


10. Установите торсионную пружину и трос

10.1 Вставьте болты в неподвижные конусы новой торсионной пружины и вставьте болты в прорези на кронштейне анкера пружины. Убедитесь, что подшипник находится внутри неподвижного конуса. Заверните гайки на болты, пока неподвижный конус заподлицо с центральной опорной плиты.
10.2 Усиление конусов путем затягивания болтов может привести к поломке конуса, если он зацепится за подшипник. Обмотка пружин гаражных ворот с треснувшими конусами может привести к тому, что пружины расшатываются, а штанги разлетаются. Затяните болты.
10. 3 Если неподвижные конусы не могут быть затянуты вручную относительно центрального кронштейна, мы рекомендуем установить шайбы между намоточным конусом, в котором находится подшипник, и кронштейном пружины. Это обычная проблема с торсионными пружинами на старых гаражных воротах Windsor, потому что их стальные подшипники часто шире и выходят за пределы неподвижного конуса.Гаражные ворота Raynor также имеют более широкие подшипники, которые правильно подходят к их стационарным конусам 2 1/4 дюйма, но может потребоваться установка шайб, если их подшипники установлены в стационарных конусах 1 3/4 дюйма или 2 дюйма, или если некоторые из их старых подшипники устанавливаются в их новые конусы, которые устанавливаются на старые кронштейны.
10.4 Измерьте длину вала, выступающего из концевых опорных пластин. Вал должен быть отцентрован на воротах гаража.
10. 5 Снимите старый кабель с нижнего приспособления. Возможно, вам понадобится отвертка, чтобы отсоединить кабель.
10.6 Установите новый кабель.
10.7 Проденьте трос вверх по воротам гаража с внешней стороны роликов, как показано.
10.8 Повторите этот процесс с тросом с другой стороны ворот гаража.
10.9 Если вы устанавливаете устройство открывания гаражных ворот с промежуточным валом, подобное этому, вам может потребоваться сделать это сейчас.На этой работе мне пришлось пробить маленькое отверстие в стене, чтобы оператор мог поместиться. Поскольку в большинстве гаражных ворот с высоким подъемом не так много места по бокам, у вас также могут возникнуть проблемы с установкой открывателя. На этом сошнике я вставил торсионный вал на 3 дюйма в приводной вал сошника.
10.10 Следующий шаг - сдвинуть тросовый барабан по дорожке подшипника.
10.11 От руки затяните установочные винты на кабельном барабане до тех пор, пока барабан не будет вращаться на валу.
10.12 Закрепите установочные винты, затянув их еще на 1/2 - 3/4 оборота.
10.13 Частой проблемой для домашних мастеров и неопытных мастеров по ремонту гаражных ворот является правильная посадка конца троса в паз тросового барабана. Обычно я сгибаю конец кабеля на 90 градусов плоскогубцами, как показано на рисунке. Кабели с большим подъемом обычно имеют дополнительную муфту, которая действует как шайба между наконечником на верхнем конце кабеля и барабаном для кабеля.
10.14 Сгибание троса поможет вам избежать проблем, когда конец троса зацепится за концевую опорную пластину, что приведет к отрыву троса и заклиниванию, взводу или падению гаражных ворот. Убедитесь, что кабель вставлен прямо в разъем и не торчит сбоку. Кроме того, край ограничителя троса не должен быть направлен в сторону, как показано. Наконечник кабеля должен полностью входить в барабан, а закругленная часть должна быть обращена наружу, чтобы наконечник не мог поцарапать концевую опорную пластину.
10.15 Вставив кабель в барабан для кабеля, поверните вал, чтобы обернуть кабель вокруг барабана. Примечание. Тросы высокого подъема длиннее, чем тросы для стандартных подъемных барабанов. Клиенты часто обращаются к нам, думая, что их кабели слишком длинные, или недоумевают, почему их более короткие кабели не работают. Те же тросы используются для двери с высотой подъема 54 дюйма, что и для двери с высотой подъема 12 дюймов. Чем ближе барабаны к верхней части двери, тем больше кабеля нужно будет намотать на барабаны.Например, трос на двери с высотой подъема 54 дюйма будет наматываться только наполовину вокруг внешней канавки барабана. На двери, высота подъема которой составляет всего семь дюймов, каждый трос будет охватывать все конические канавки, за исключением последних семи дюймов каждой. Вам никогда не придется разрезать кабели, которые мы поставляем с нашими наборами для переоборудования для подъема на высоту.
10.16 При натяжении тросового барабана, чтобы трос оставался натянутым, зажимайте вал в тисках, чтобы он не мог вращаться.
10.17 Перейдите к другому барабану с тросом. Согните кабель. Оберните кабель вокруг кабельного барабана.
10.18 Иногда кабель ослабляется и не входит в канавки.
10.19 В этом случае поверните барабан для троса и задвиньте трос обратно в канавки.
10.20 Потянув вниз барабан для троса, чтобы кабель оставался натянутым, вручную затяните установочные винты.
10.21 Затяните установочные винты еще на 1/2 - 3/4 оборота.


11. Заверните торсионную пружину

11.1 Нарисуйте белую или светлую линию поперек пружины кручения. Если вы потеряете счет, сколько поворотов у вас на торсионной пружине при намотке, вы можете подсчитать, сколько раз белая полоска краски наматывалась на пружину.
11.2 Заверните торсионную пружину. Когда вы заказывали комплект, вы должны были получить электронное письмо с указанием количества оборотов для завода пружины или пружин.Для получения инструкций по намотке одной торсионной пружины перейдите к шагу 65 нашего руководства по замене одной торсионной пружины. Если вы устанавливаете две пружины, см. Раздел 10 нашего руководства по замене торсионной пружины.
11.3 Снимите зажим с вала тисками.


12. Базовое обслуживание гаражных ворот


Заключение

Мы слышим от многих механиков, которым нравится подобное испытание.Вероятно, чаще всего это профессиональные люди, такие как инженеры, врачи или юристы, которым нужно дополнительное пространство для своих Porsche или Lamborghini. К тому времени, как они заказывают у нас оборудование, они уже заказали лифт, необходимый для подъема их машины в то пустое место, где когда-то находился их открывалка. Приветствую вас, мужчины. Я изо всех сил стараюсь помочь вам сделать то, что вы могли бы выяснить сами. Надеюсь, информация на этой странице поможет вам сэкономить хотя бы одну поездку в строительный магазин.Вам мое самое глубокое уважение и наилучшие пожелания.

- Дэн Мусик
Владелец, DDM Garage Doors, Inc.

Как работают гаражные ворота с вертикальным и высоким подъемом


Изогнутая часть направляющей на воротах гаража с высоким подъемом находится над добавленной частью вертикальной направляющей.
Гаражные ворота с вертикальным подъемом, показанные здесь, часто используются в промышленных условиях. Они эффективно используют пространство на складах, когда используются в качестве ворот. Если вы прочитали наше Введение в стандартные торсионные пружины, вы уже знаете, что гаражные ворота с вертикальным и высоким подъемом работают иначе, чем гаражные ворота со стандартным подъемом.

Два основных различия заключаются в гусенице и кабельных барабанах. Когда гаражные ворота со стандартным подъемником закрыты, верхний ролик опирается на нижнюю часть изогнутой части направляющей или чуть ниже нее. Гаражные ворота с высоким подъемом имеют более длинный прямой участок пути между верхним роликом и изогнутым участком пути (как показано слева). Гаражные ворота с вертикальным подъемником не имеют криволинейных участков пути. Вместо этого дверь гаража открывается прямо вверх и под небольшим углом назад.Направляющая немного наклонена назад, чтобы дверь закрывалась клином, как упоминалось на нашей домашней странице.

Поскольку гаражные ворота с высоким и вертикальным подъемом открываются по-разному, для этих систем требуются разные кабельные барабаны. Кабельные барабаны с вертикальным подъемом не являются плоскими, как барабаны со стандартным подъемом. Вместо этого трос постоянно наматывается ближе к валу барабана, когда открывается дверь гаража. Кабельные барабаны с большим подъемом представляют собой смесь барабанов с вертикальным и стандартным подъемом. Первые несколько раз, когда трос наматывается на барабан, он приближается к валу, как барабан с вертикальным подъемом.Однако в определенный момент барабан выравнивается, и трос продолжает наматываться на барабан на постоянном расстоянии от вала, как барабан стандартного подъема.

Почему вес двери должен превышать подъем пружины?
Используя торсионные пружины, которые могут почти поднимать гаражные ворота, мы регулируем результирующую силу, действующую на дверь. Когда сумма сил, приложенных к гаражным воротам из-за натяжения тросов, близка к силе, действующей на дверь из-за силы тяжести, для открытия гаражных ворот требуется гораздо меньшая приложенная сила (человеческая или открывающая).Если подъем пружин превышает вес двери, пружины поднимут дверь от земли.

Целью этой другой техники является правильная балансировка гаражных ворот. Когда дверь с вертикальным подъемом закрыта и стоит на полу, вес двери должен на минимальную величину превышать подъемную силу, обеспечиваемую торсионными пружинами (см. Слева). Когда дверь гаража открывается, пружины раскручиваются. При этом расстояние от центра вала до точки выхода троса из барабана уменьшается.Это расстояние известно как плечо момента.

Почему необходимая направленная вверх сила уменьшается в 2 раза?
Когда вы сидите на качелях, а другой человек движется к середине (точке опоры), вы двигаетесь к земле. В идеальной системе принцип статического равновесия говорит нам, что F 1 D 1 = F 2 D 2 , где F соответствует весу двух объектов на их соответствующих расстояниях D от точка опоры. Поскольку вес двери (F 1 ) и моментный рычаг торсионной пружины (D 2 ) остаются прежними, но моментный рычаг гаражных ворот (D 1 ) уменьшается в 2 раза по мере того, как трос При намотке вверх усилие пружины (F 2 ) также должно уменьшиться в 2 раза.Таким образом, направленная вверх сила, необходимая для балансировки ворот гаража, также уменьшается в 2 раза.

Подумайте немного о рычаге. Предположим, вы пытаетесь закрыть дверь в свой дом. Если надавить на дверцу снаружи рядом с ручкой, дверь легко закрыть. Если толкнуть середину двери, становится вдвое сложнее. Это потому, что длина плеча момента уменьшена вдвое.
Дверь уравновесится, потому что плечо момента уменьшается при открытии двери. Аналогичный принцип применяется к тросу на тросовом барабане.Когда дверь гаража открывается, моментная рука укорачивается. Эффект уменьшения этого плеча момента в 2 раза также уменьшит необходимую восходящую силу в 2 раза (см. Справа). За время, которое требуется для уменьшения плеча момента в 2 раза, натяжение торсионной пружины также уменьшится в 2 раза. В результате дверь остается сбалансированной при открытии и закрытии.
Тросовые барабаны стандартного подъема имеют приподнятую канавку для уравновешивания гаражных ворот. Тросовый барабан высокого подъема начинает работать так же, как барабан вертикального подъема, а затем он работает как барабан стандартного подъема. Поскольку гаражные ворота сначала открываются вертикально, барабанам с тросом необходимо уменьшить моментное плечо по мере разматывания пружин. Как только вес гаражных ворот начинает поддерживаться горизонтальными направляющими, потеря веса ворот будет уравновешена потерей натяжения пружины. В результате кабельный барабан должен быть плоским, когда его верхняя часть достигает горизонтальных направляющих.

У большинства кабельных барабанов со стандартным подъемом очень небольшая часть подъема на внешней стороне. Это было добавлено к кабельным барабанам, как только стало понятно, что торсионные пружины должны выдерживать весь вес гаражных ворот, пока верхние ролики не достигнут горизонтальной части пути.Хотя большинство людей склонны думать, что часть веса будет перенесена на изогнутую часть пути, это не соответствовало тому, что наблюдалось на практике. Эта приподнятая часть барабанов троса стандартного подъема позволяет воротам гаража открываться без потери торсионных пружин дополнительной подъемной силы на первом этапе движения ворот.

Если вы заинтересованы в преобразовании ворот со стандартным подъемом в гаражные ворота с высоким подъемом, см. Наше руководство по преобразованию с высоким подъемом. Если у вас есть дверь для жилого дома и вы хотите переоборудовать ее в систему с высоким подъемом, перейдите на нашу страницу запроса о подъеме на высоту после сбора данных о размерах, перечисленных в руководстве, чтобы узнать стоимость специального комплекта для переоборудования.

Переоборудование гаражных ворот с высоким подъемом

19 марта 2018 г. Опубликовано в: Общие советы и уловки

У вас высокий потолок гаража, но гаражные ворота намного ниже? Ограничивает ли это количество или типы транспортных средств, которые вы можете припарковать в гараже?

Если вы ответили "Да!" ответив на любой из этих вопросов, вы можете быть разочарованы своей неспособностью использовать весь этот дополнительный просвет в своем гараже. Хорошая новость заключается в том, что при переоборудовании гаражных ворот с высоким подъемом вы можете начать пользоваться этим дополнительным зазором!

Допустим, у вас есть фургон среднего или высокого клиренса, и вы хотите припарковать его в своем гараже, но обычная семифутовая дверь не дает вам достаточного пространства. Или, возможно, у вас есть гараж на одну машину с высоким потолком, и вы хотите установить четырехстоечный автомобильный подъемник, чтобы можно было добавить дополнительный слой парковочного места, но дверь гаража не дает вам достаточного пространства для верхняя машина. Или, может быть, вы купили недвижимость для коммерческих целей и вам нужно больше свободного пространства, чтобы вы могли припарковать большие коммерческие автомобили в гараже.

В таких случаях переоборудование гаражных ворот с высоким подъемом может устранить ограничения, присущие низким воротам, и вы сможете использовать гараж на полную мощность.

Преобразование гаражных ворот с высоким подъемом - это модификация вашей существующей системы гаражных ворот, позволяющая им управлять с более высокого положения. Это изменение дает вам больше свободного пространства, позволяя парковать более высокие автомобили в гараже или использовать автомобильный подъемник. Хотя модификация не предполагает замену гаражных ворот, она требует замены подъемного оборудования, которое необходимо закрепить на более высоком уровне внутри гаража.

Идеальные места для гаражных ворот с высоким подъемом
  • Высокие потолки гаражных ворот
  • Использование автоподъемников (хранение или обслуживание)
  • Требуется дополнительное пространство для гаражных ворот

Чтобы определить идеальную ситуацию для установки гаражных ворот с высоким подъемом , вам нужно сначала понять, как они работают.Большинство жилых гаражей имеют потолок высотой восемь футов и дверь гаража высотой семь футов, которая открывается и закрывается по рельсам, имеющим плавный изгиб между горизонтальной и вертикальной плоскостями.

Рельсы гаражных ворот с высоким подъемом, однако, сначала проходят вертикально за дверной проем, чтобы освободить больше места. Затем они возвращаются в гараж. Из-за этого процесса их можно устанавливать только в гаражах, которые оставляют дополнительный фут зазора между рельсами и потолком гаража.Этот дополнительный зазор также позволяет устанавливать пружинный стержень, пружины, концевые опорные пластины и барабаны.

Другими словами, если вы хотите установить гаражные ворота с высоким подъемом, вам нужно убедиться, что у вас есть хотя бы фут свободного пространства сверх желаемой высоты. Все, что меньше 12 дюймов, сделает невозможным размещение необходимого оборудования.

Например, у вас есть гараж с одним киоском с 10-футовым потолком и обычными гаражными воротами высотой 7 футов.Вы хотите установить автомобильный подъемник, чтобы поставить два классических спортивных автомобиля друг на друга. Из-за высоты транспортных средств вам потребуется девять футов вертикального пространства для подъемника. Для установки гаражных ворот с высоким подъемом вам понадобится дополнительный фут зазора, который идеально подходит для вашего 10-футового потолка.

Что может сделать для вас Garage Door Pro

Когда вы думаете о преобразовании имеющихся гаражных ворот в высокоподъемные или о установке гаражных ворот с высоким подъемом, вам лучше всего позвонить в гараж дверь про. Хотя доступны наборы для самостоятельной сборки, ни переоборудование, ни установка не являются простой задачей.

Более того, поскольку механизмы гаражных ворот содержат либо пружины растяжения, либо пружины крутящего момента, риск получения травмы относительно высок, если вы не являетесь опытным механиком гаражных ворот. Вот почему всегда лучше обратиться к профессионалу, чтобы убедиться, что ваши гаражные ворота установлены правильно и безопасно.

Профессиональный специалист по гаражным воротам сначала задаст вопросы, чтобы определить, достаточно ли зазора для установки гаражных ворот с высоким подъемом, поэтому убедитесь, что у вас под рукой есть размеры вашего гаража и размеры ваших нынешних гаражных ворот.Затем профессионал спросит, какой высоты должна быть дверь с высоким подъемом, чтобы проверить, возможна ли переоборудование или установка.

Если это возможно, профессионал объяснит, какие детали необходимо заменить. В случае переоборудования гаражных ворот с высоким подъемом вы обычно можете оставить те же гаражные ворота. Для новой установки вам потребуется приобрести и дверь, и подъемный механизм. Обратите внимание, что ваша гаражная дверь Pro должна не только дать вам оценку всех материалов, деталей и работ, но также объяснить, какой тип гарантии вы получите.

Детали, которые могут быть изменены Во-первых, потребуется заменить много оборудования, которое составляет подъемный механизм. Причина в том, что изменяется вся траектория движения двери, к тому же механизму требуется дополнительная мощность, чтобы поднять дверь выше.

Вам потребуются новые направляющие, чтобы дверь можно было поднять на дополнительную высоту. Вам также понадобятся новые барабаны, тросы, пружинный стержень, пружины и концевые опорные пластины. Кроме того, вам понадобится устройство для открывания домкрата, которое перемещает двигатель на одну сторону двери и устраняет необходимость в направляющей для открывания.

Вам не понадобится новая гаражная дверь, так как фактические размеры дверного проема не изменятся.

Техническое обслуживание гаражных ворот с высоким подъемом

Если у вас гаражные ворота с высоким подъемом, вы должны знать, насколько важно поддерживать их должным образом.В конце концов, механизм состоит из множества движущихся частей, и если одна из них выйдет из строя, вы застрянете в гаражной двери, которая не будет открываться или закрываться. Более того, если пружина ворот гаража изнашивается, это может создать опасную ситуацию, если она откажется.

Самый ответственный способ убедиться, что ваши гаражные ворота всегда находятся в хорошем рабочем состоянии, - это запланировать регулярное обслуживание гаражных ворот pro. Выполняя обслуживание гаражных ворот один раз в год, вы будете незамедлительно уведомлены, если какие-либо детали изнашиваются или требуется выполнение дополнительных работ.Этот процесс будет поддерживать ваши гаражные ворота в хорошем рабочем состоянии на долгие годы.

С 1982 года компания Quality Overhead Door предоставляет домовладельцам и владельцам бизнеса в районе Толедо высококачественные гаражные ворота и переоборудованные гаражные ворота с высоким подъемом. Мы являемся бизнесом, аккредитованным в Better Business Bureau, и являемся победителем конкурса Angie’s List Super Service Award 2016, поэтому вы можете положиться на нас, чтобы дать вам лучший совет и первоклассное обслуживание. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию и бесплатную оценку переоборудования, установки и обслуживания гаражных ворот высокого подъема.

Что такое гаражные ворота с высоким подъемом? (Стоимость и комплекты для переоборудования)

Я хочу, чтобы на полу в моем гараже было как можно больше вещей. Для этого у материала есть только одно место: вверх.

Проблема в том, что мне мешают поручни ворот гаража.

PinImage: cloplaydoor.com

Итак, я начал искать способ получить больше места. Именно тогда я узнал о комплектах для гаражных ворот с высоким подъемом.

Высокие гаражные ворота расширяют колею ваших гаражных ворот, так что дверь упирается в стену и поднимается выше перед горизонтальным поворотом. Это позволяет лучше использовать вертикальное пространство в вашем гараже и дает вам по крайней мере на 12-15 дюймов больше места в гараже за счет перемещения рельса ворот гаража ближе к потолку.

Это нечто большее, чем просто добавление дополнительного участка пути к существующей установке.

Я имею в виду ... это было бы слишком просто, правда? Итак, давайте поговорим о том, что вам нужно знать.

Что входит в комплект гаражных ворот с высоким подъемом?

Высокие гаражные ворота изменяют ход ваших гаражных ворот по рельсам.Если вы думаете об этом, вы заставляете дверь подниматься дальше, прежде чем она откроется.

Это создает другую нагрузку на компоненты. Это означает, что нужно изменить и некоторые детали.

Гаражная дорожка: Каждая установка будет отличаться в зависимости от вашего гаража. В моем случае у меня в гараже 10-футовые потолки, но высота рельсов от ворот гаража составляет около 7 1/2 футов. Я надеюсь получить еще 24 дюйма в высоту, установив комплект для подъема на высоту.

Это означает, что мне понадобятся дополнительные два фута пути больше, чем у меня сейчас.

Изображение предоставлено: garagedoorswichita.com

Если вы посмотрите на изображения, то заметите, что часть этого пути представляет собой прямую дорожку, а часть обычно немного наклонена в сторону от стены. Чем менее прямолинейна гусеница, тем меньше нагрузка на устройство открывания ворот гаража и торсионную пружину. Как правило, если вы добавляете более 12-15 дюймов дополнительной вертикальной направляющей, вам понадобится новый механизм открывания гаражных ворот.

Торсионная пружина: Если ваш строитель серьезно не переоценил вес ваших гаражных ворот, торсионную пружину необходимо заменить на более тяжелую. Торсионная пружина - это то, что делает тяжелый подъем (каламбур). Он должен быть правильно сбалансирован, чтобы ваши гаражные ворота открывались плавно.

Пружина PinTorsion image: overheaddooromaha.com

Барабаны: Барабаны - это часть гаражных ворот, по которой трос наматывается при открытии и закрытии двери.

Не вдаваясь в технические подробности (физика была одним из моих худших предметов), дверь тратит больше времени на перемещение вверх и вниз, а не вперед и назад. Из-за этого трос должен по-разному наматываться на барабан, чтобы поддерживать постоянное натяжение троса. Значит, их тоже нужно заменить.

PinDrum

Разные детали: В рамках процесса вы также получите новые тросы, пружинные стержни и опорные пластины. Это просто обычное оборудование, которое лучше заменить, чем использовать старое.

Зачем нужны гаражные ворота с высоким подъемом?

Существует несколько очевидных вариантов использования гаражных ворот с высоким подъемом.

Если вы хотите поставить автоподъемник в своем гараже, вам понадобится как можно больше свободного пространства. Большинство гаражей имеют потолки высотой 10 футов, чего обычно достаточно, чтобы разместить две машины, поставленные друг на друга. Очевидно, вы не сможете сделать это с внедорожником или пикапом. Однако вы сможете припарковать спортивный автомобиль и большинство седанов вместе таким образом.

Я не планирую устанавливать лифт, но я не хочу, чтобы гаражные рельсы блокировали мое ценное потолочное пространство. Я хочу убрать с пола как можно больше вещей. Чем больше места на потолке у меня в гараже, тем больше места для хранения вещей я могу использовать.

Даже если вам не нужен лифт или дополнительное пространство для хранения вещей, вам может потребоваться дополнительное пространство для гаража или дополнительное пространство для отдыха в пещере.

Изображение предоставлено Pinimage: planooverhead.com

Сколько стоит переоборудование гаражных ворот с высоким подъемом?

Если вы любитель DIY, у вас может возникнуть соблазн удешевиться и просто купить дополнительный кусок гусеницы и наклеить его на себя.

Не надо.

Это будет стоить немного дороже, чтобы сделать все правильно, но в конце концов оно того стоит.

Дополнительная часть гусеницы будет стоить вам , возможно, , всего 20 долларов. Комплект для гаражных ворот с высоким подъемом должен стоить от 300 до 500 долларов за детали и дополнительно от 300 до 400 долларов за работу по его установке.

Кажется, что и ежу понятно, правда? Просто установить трек и закончить?

Помните, раньше я говорил о том, чем отличаются высокоподъемные гаражные ворота от стандартных гаражных ворот? Если вы сэкономите при установке, то что-то пойдет не так, это лишь вопрос времени.

Вам нужна новая дверь гаража или устройство открывания двери?

Хорошие новости \ плохие новости.

Хорошая новость в том, что любую гаражную дверь можно переоборудовать в гаражную дверь с высоким подъемом.

Вы меняете гусеницу и некоторые механизмы, но не касаетесь самой двери. Некоторые двери, конечно, будет легче переоборудовать, чем другие.

Обычно чем легче дверь, тем лучше, поэтому подойдут двери из алюминия, стекловолокна и стали. Если у вас цельнодеревянная дверь каретки, которая весит несколько сотен фунтов, это может вызвать некоторые проблемы.

Плохая новость в том, что вам, вероятно, понадобится новый механизм открывания гаражных ворот.

По крайней мере, вам понадобится новый механизм открывания гаражных ворот.

Изображение: klaverweiden.com

Поскольку у открывателей гаражных ворот есть дорожка, идущая вниз по центру потолка, у большинства открывателей гаражных ворот есть двигатели малой мощности, потому что они тянут дверь в горизонтальном направлении больше, чем в вертикальном. Мы меняем это, помнишь?

В зависимости от веса двери и самого механизма открывания вы можете использовать имеющийся у вас механизм открывания гаражных ворот.В моем случае я ищу больше места для хранения над головой, я хочу полностью избавиться от этой центральной направляющей.

Итак, я смотрю на устройство открывания гаражных ворот с промежуточным валом, которое широко используется в коммерческих целях. Самое интересное в том, что открывалка крепится на стене рядом с самой дверью, что полностью устраняет центральную направляющую.

В частности, я смотрю на LiftMaster 8500 Elite . Он тише, чем обычная система с цепным приводом, имеет автоматический механизм блокировки для дополнительной безопасности и обладает достаточной мощностью для работы с подъемными и вертикальными дверями.

Это будет мое… О да. Это будет мое.

Важно помнить, что если вы уже покупаете новое устройство открывания гаражных ворот, вы можете одновременно подумать о двери с высоким подъемом, чтобы сэкономить деньги на трудозатратах.

Все, что вам нужно знать о переоборудовании гаражных ворот с высоким подъемом | by Eva Huang

Все, что вам нужно знать о модернизации гаражных ворот с высоким подъемом

Все, что вам нужно знать о преобразовании гаражных ворот с высоким подъемом Высокие гаражные ворота более эффективны, надежны и хорошо контролируются. Он работает не так, как стандартные гаражные ворота. Иди и купи его как можно скорее.

Введение в преобразования с высоким подъемом

Преобразование ворот с высоким подъемом - это модификация существующих компонентов управления гаражными воротами, позволяющая им работать с более высокого положения в гаражном пространстве. Устройство открывания гаражных ворот удерживает операции от потолка и на стене, чтобы освободить место.

Инструменты, которые вам понадобятся при переходе со стандартных подъемных гусениц на систему высокого подъема:

  • Новые кабели
  • Новые высокие подъемники
  • Барабаны
  • Новая торсионная пружина или пружины
  • Дополнительная вертикальная направляющая
  • Уголки
  • Опора кронштейны
  • Открыватель

В видео ниже вы увидите, как работают гаражные ворота с высоким подъемом:

Монтаж переоборудования с высоким подъемом

После того, как у вас будут готовы детали и материалы, вам необходимо измерить элементы ниже, что является в получении правильной сборки высотной направляющей для вашего гаража по разумной цене.

ширина и высота вашей двери.

расстояние от косяка до задней части верха вертикальной направляющей

радиус криволинейной части горизонтальной направляющей.

расстояние от пола до потолка на обоих концах проема ворот гаража.

расстояние от пола до верха прямого участка горизонтальной дорожки.

номер барабана и размеры пружины

Если у вас уже есть привод или устройство открывания дышла на воротах вашего гаража, снимите его или снимите перед переоборудованием на оборудование для высокого подъема.

Убедитесь, что вы отметили дверь и стены ручкой или маркером в нижней части держателя флажка с внутренней стороны. На последнем этапе вам также необходимо удалить болты, стопорные винты и кронштейн флажка. Наконец, соберите гусеницы высокого подъемника, если вы не получили предварительно собранный комплект. Посмотрите видео ниже, которое научит вас устанавливать гаражные ворота с высоким подъемом:

Техническое обслуживание гаражных ворот с высоким подъемом

Если у вас есть гаражные ворота с высоким подъемом, вы должны знать, насколько это важно с точки зрения обслуживания. Во-первых, механизм состоит из ряда движущихся частей. Если кто-то из них потерпит неудачу, ожидайте, что его застрянет дверь гаража, которая не будет открываться или закрываться.

Ваш лучший шаг здесь - убедиться, что ваши гаражные ворота всегда находятся в идеальном рабочем состоянии. Вы можете сделать это самостоятельно, но лучше всего обратиться за помощью к профессиональному мастеру по ремонту гаражных ворот. Имейте в виду, что техническое обслуживание ворот гаража следует проводить раз в год. Что касается дорожки для ворот жилого гаража, вы можете обратиться к этому сайту (https: // www.clopaydoor.com/residential/buyingguide/garage-door-track-options)

Наконец, если у вас есть какие-либо хорошие идеи, поделитесь ими, прокомментировав поле ниже.

https://garageage.com/blogs/news/everything-you-need-to-know-about-a-high-lift-garage-door-conversion

Гаражные ворота с высоким подъемом | Блог о ремонте ворот гаража чемпионов

Это потолок вашего гаража довольно высокий, а дверь - намного ниже? Ограничивает ли это каким-то образом количество автомобилей - или даже их типы - которые вы можете припарковать внутри? Если ваш ответ на эти вопросы утвердительный, то вы определенно разочарованы невозможностью использовать все это дополнительное пространство в вашем гараже. Интересно, что есть решение, которое можно использовать, чтобы победить этот подвиг.

Типичная дверь гаража имеет арочный проем примерно 7-8 футов, что в основном является отраслевым стандартом. Что касается интерьера, это зависит от домовладельца, но идеальный диапазон составляет от 12 до 15 футов. Это только доказывает, что осталось еще много места и что его можно использовать как дополнительное пространство. Именно здесь начинается переоборудование гаражных ворот с высоким подъемом.

Что такое переоборудование гаражных ворот с высоким подъемом?

Установка или переоборудование гаражных ворот с высоким подъемом - это все, что связано с изменением существующих гаражных ворот и их рабочих компонентов.Это сделано для того, чтобы дверь открывалась на еще более высоком уровне в вашем гаражном пространстве. В результате вы открываете дополнительное пространство, которое можно использовать для множества вещей. Конверсия, в частности, требует установки новых гусениц, новых барабанов, новых пружин и новых тросов, хотя и с использованием существующей двери в вашем гараже.

Преобразование гаражных ворот с высоким подъемом спроектировано таким образом, чтобы все операции выполнялись без потолка. Вместо этого его ставят в самую стену вашего гаража, чтобы освободить место.Проще говоря, переоборудование позволяет гаражным воротам открываться под углом арки, который находится на более высоком уровне, ближе к потолку.

Идеальные места для переоборудования гаражных ворот с высоким подъемом
  • Гараж с высоким потолком.
  • Необходимость использования автомобильного подъемника для обслуживания или хранения.
  • Требуется дополнительное место для ворот гаража.

Важно сначала определить, требуется ли для вашего гаража установка гаражных ворот с высоким подъемом.Конечно, это при условии, что вы уже понимаете, как работает это преобразование. Большинство жилых гаражей построены с указанными выше размерами потолка и ворот. Гаражные ворота в этой установке могут открываться и закрываться по рельсам, имеющим плавный изгиб между вертикальной и горизонтальной плоскостями.

Что касается гаражных ворот высокого подъема, то рельсы растянуты вертикально. Он проходит мимо дверного проема, чтобы создать пространство. Оттуда их аккуратно загибают обратно в гараж.При такой установке преобразователь следует устанавливать только в гараже, у которого есть дополнительный зазор между потолком и рельсами. Указанный зазор затем будет использован для установки, среди прочего, пружин, пружинного стержня, барабанов и концевых опорных пластин.

Специалист по ремонту гаражных ворот задаст вам вопросы, которые помогут определить, достаточно ли зазора в вашем гараже. Это позволит ему проверить, выполнима ли установка преобразования гаражных ворот с высоким подъемом.Поэтому важно заранее иметь при себе размеры и / или размеры ваших гаражных ворот. Как только все будет подтверждено, вас спросят, какой высоты должна быть дверь с высоким подъемом. Имейте в виду, что этот вопрос также определит возможность преобразования или установки.

Как только вам сообщат, что установка осуществима, обязательно спросите, какие части ваших гаражных ворот будут заменены. Хотя очень вероятно, что вы сохраните ту же дверь, специалист по ремонту гаражных ворот может попросить вас приобрести подъемный механизм.

Чтобы дать вам представление о том, какие детали могут быть заменены в процессе, см. Ниже:

  • Кабели и барабаны
  • Устройство открывания гаражных ворот
  • Пружина, пружинная штанга и опорные пластины
  • Гусеницы

Преобразование обычных гаражные ворота к высокому лифту потребуют замены большого количества оборудования, особенно того, что составляет подъемное устройство. Почему? Это связано с тем, что вся траектория ваших гаражных ворот изменяется, не говоря уже о том, что механизму требуется больше энергии, чтобы поднять дверь выше.

Как поддерживать гаражные ворота с высоким подъемом

В отличие от обычных гаражных ворот владение гаражными воротами с высоким подъемом имеет решающее значение с точки зрения технического обслуживания. Во-первых, задействованный механизм состоит из ряда движущихся частей. Если один из них выйдет из строя, то ожидайте, что его застрянет сломанная дверь гаража. А если пружина ворот вашего гаража изнашивается, это может привести к опасной ситуации, когда она откажется. Что-то худшее случится с вами или вашей семьей - лишь вопрос времени.

Лучшее, что вам нужно сделать, это регулярно проводить техническое обслуживание ваших ворот высокого подъема, так как это обеспечивает идеальное рабочее состояние механизма. Конечно, вы можете сделать это самостоятельно, например, нанести смазку на пружины. Тем не менее, лучше всего обратиться за помощью к профессиональному мастеру по ремонту гаражных ворот. После того, как вы отремонтируете его у профессионального специалиста, вы будете немедленно уведомлены об изнашиваемых деталях и / или о необходимости проведения дополнительных работ. Подумайте об этом процессе как о необходимости держать ваши вложения в хорошем состоянии.В конце концов, вы хотите, чтобы ваши гаражные ворота с высоким подъемником прослужили долгие годы.

7 признаков износа рессор гаражных ворот

Если задуматься, гаражные ворота являются неотъемлемой частью вашего дома. Они открываются и закрываются не реже одного раза в день, и многие из нас используют их как парадный вход в наш дом.

Однако такое постоянное использование может привести к износу пружин ваших гаражных ворот. Обычно в первую очередь портятся пружины, а за ними следуют другие, более крупные компоненты, которые имеют тенденцию быть более прочными.Знание того, как определить изношенные пружины, поможет избежать неудобств, связанных с совершенно непригодными для использования гаражными воротами, и вероятности того, что кто-то или что-то получит травму.

Почему вам следует следить за пружинами гаражных ворот

Эти пружины управляют опусканием и подъемом самих гаражных ворот. Они выдерживают давление и вес всей системы. Неисправные или изношенные пружины могут сломаться под давлением, в результате чего дверь вашего гаража полетит вниз с полной силой во все, что попадется на пути.

Это может быть чрезвычайно опасно, если вы или кто-либо из членов вашей семьи находится поблизости, или если у вас есть ценные предметы, стоящие рядом с воротами гаража.

Следуйте инструкциям, чтобы узнать, как распознать признаки износа на пружинах ворот гаража!

1. Ваша гаражная дверь становится тяжелой

Обычно гаражные ворота не кажутся тяжелыми. Если вы вдруг почувствуете, что не можете поднять дверь гаража или она тяжелее, чем обычно, проверьте пружины кручения.

Торсионные пружины выдерживают вес двери, поэтому, когда они функционируют должным образом, вы должны понимать, что что-то другое делает за вас подъем.Если дверь становится мертвой, ваши торсионные пружины изношены. Вы также можете заметить это, если ваша гаражная дверь быстро опускается, когда вы ее закрываете.

2. Незакрепленные кабели для гаражных ворот

Если вы когда-нибудь замечали, что тросы ваших гаражных ворот ослаблены или провисают, не вините их. Чаще всего это происходит из-за торсионной пружины. Усилие, создаваемое плотно намотанной пружиной, которая функционирует должным образом, удерживает пружины обученными. Когда эти торсионные пружины ломаются и разматываются, тросы соскальзывают с места.

Это простой способ проверить, не сломаны ли пружины ворот гаража. Наблюдение за кабелями может многое рассказать вам о том, что происходит в основной структуре вашей двери.

3. Дверь не открывается до конца

Признак износа пружин - не полностью открывающаяся дверь. Если ваша дверь открывается всего на шесть дюймов, ваши пружины, вероятно, прошли стадию износа и теперь сломаны.

Нет ничего, что могло бы выдержать вес двери, поэтому вы можете почувствовать, что она вообще не открывается.Однако перед тем, как позвонить в ремонтную компанию, убедитесь, что вы не сработали системы безопасности, так как это также может остановить работу двери.

4. Зазоры в пружинах кручения

Важно знать, как выглядят торсионные пружины и где они расположены в системе гаражных ворот. Изучив анатомию двери, вы будете лучше подготовлены к пониманию этих советов и их ежедневному применению.

Торсионная система состоит из двух туго намотанных пружин, расположенных прямо над воротами вашего гаража.Когда эти пружины ломаются, они раскручиваются, оставляя заметный зазор. Если вы заметили это, немедленно обратитесь к специалисту по ремонту гаражных ворот.

5. Дверь кривая

Это еще один контрольный признак весеннего износа. Если ваши гаражные ворота каким-либо образом искривлены, необходимо проверить пружины растяжения. Пружины растяжения - это второй тип пружины, из которой состоит система ворот вашего гаража. Они расположены по обе стороны от двери, и каждый открывает дверь независимо.

Если одна из этих пружин сломана, эта конкретная сторона двери не будет вытягиваться должным образом, в результате чего она не закроется должным образом и будет выглядеть искривленной.Если проблема не исчезнет, ​​дверь может застрять на своем пути.

6.

Вы слышите громкий шум из гаража

Торсионные пружины, установленные над воротами гаража, представляют собой очень большие и толстые пружины. Если вы находитесь дома, когда один из этих перерывов в работе, вы, скорее всего, услышите хлопок из дома. Если вы проверите источник звука и ничего не найдете на земле, посмотрите вверх! Возможно, виноваты ваши торсионные пружины.

Пружина раскручивается через одну секунду после разрыва.Звук громкий и потрясающий, с этим согласны многие домовладельцы. Это может даже звучать так, будто кто-то пытается проникнуть в ваш дом. Если вы никого не нашли, бросьте биту, сделайте глубокий вдох и утром вызовите мастера по ремонту.

7. Дверь со временем дергается

Гаражные ворота предназначены для плавного и плавного движения. Если ваша дверь гаража движется беспорядочно или рывком, позвоните мастеру по ремонту. Это резкое движение, вероятно, связано со сломанной пружиной на одной стороне двери.Оставшаяся работающая пружина должна компенсировать отсутствие помощи.

Это особенно часто встречается, если у ваших гаражных ворот есть пружины растяжения. Убедитесь, что вы можете определить, где они находятся, и сообщить об этом специалисту.

Заключение

Изношенные или сломанные пружины ворот гаража могут быть невероятно опасными не только для вашего имущества, но и для вашей семьи. Если вы хотите избежать каких-либо катастроф, связанных с вашей гаражной дверью, а вы должны это сделать, убедитесь, что вы можете заметить эти знаки и не пытайтесь починить дверь самостоятельно!

Если у вас возникли какие-либо опасения по поводу гаражных ворот, позвоните нам.Мы обучены и оснащены всем необходимым для замены неисправных пружин и проконсультируем вас о качестве работы ваших ворот. Не ждите, пока станет слишком поздно!

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
