Как выбрать двухконтурный газовый котел: правила, особенности.
От правильного выбора газового котла зависит многое:
- качество отопления;
- возможность горячего водоснабжения;
- количество потребляемого топлива;
- долговечность самого прибора.
На помощь потребителю придет статистика: большая часть рынка котлов представлена двухконтурными моделями. Этот вид энергетического оборудования наиболее соответствует потребительским нуждам.
Двухконтурный котел отлично агрегатируется с системой отопления для частного сектора. Принцип его работы довольно прост. Такой котел характеризуется повышенной надежностью.
Стоит отметить, что монтаж и подключение устройства — непростая затея. Поэтому, чтобы ответить на вопрос: «как выбрать двухконтурный газовый котел», стоит определиться с кругом задач, которые призвано решить данное оборудование.
Современные системы отопления оснащены надежной автоматикой, которая следит за процессом горения.
Преимущество двухконтурного газового котла
Основное преимущество двухконтурного газового котла заключается в том, что контуры отопления и горячего водоснабжения компактно заключены в единый корпус. Нет необходимости оснащать систему бойлером косвенного нагрева, отбирающего тепло у теплоносителя на технические нужды. Так экономится полезная площадь и минимизируются неизбежные потери энергии.
Одноконтурные газовые котлы имеют более компактные размеры, но для устройства горячего водоснабжения придется приложить немало усилий. При данной схеме понадобится дополнительное место для бойлера косвенного нагрева и сам прибор. Именно поэтому двухконтурный газовый котел получил широкое распространение.
По типу установки двухконтурные системы разделяются на:
- напольные энергозависимые;
- напольные энергонезависимые;
- настенные.
Энергозависимые двухконтурные котлы напольной установки применяются там, где нет частых перебоев электропитания. Основной недостаток данной системы — большие габариты. Примером такого котла служит «Мимакс КСГВ-12.5» мощностью 12,5 кВт.
Напольные двухконтурные газовые котлы энергонезависимого исполнения оборудованы системой автоматизации, которая работает без электроснабжения. Такая система актуальна в сельской местности и дачных районах, где для транспортировки электричества используются ЛЭП. Энергонезависимая автоматика работает превосходно.
Настенные газовые котлы выполняются в компактных размерах. Их вес снижен за счет применения меди для изготовления частей теплообменника. Все настенные котлы являются энергозависимыми, так как снабжены электронасосом и электронной автоматикой.
Южнокорейская фирма Navien предлагает устройство марки Navien Deluxe 20 k мощностью 20 кВт. Оно характеризуется компактными размерами и завидной теплопроизводительностью.
Разработчикам котельного оборудования, благодаря использованию современных технологий, удалось использовать скрытую теплоту сгорания газа, которая накапливается в водяных парах. Такая система называется конденсационной. Ее преимущество очевидно: в сравнении с другими, она имеет более высокий КПД.
Устройство двухконтурного газового котла
Правильный выбор двухконтурного газового котла основывается на его характеристиках, которые зависят от особенностей конструкции.
Основные узлы установки:
- Топливная горелка. Ее функция заключается в образовании качественной топливной смеси, при сгорании которой выделяется энергия, необходимая для нагрева рабочего тела.
- Теплообменное устройство. Его назначение — это отбор тепла от продуктов сгорания газовой горелки. Двухконтурные котлы могут оборудоваться вторичным пластинчатым теплообменником или битермальным теплообменным устройством.
- Дымоотводная система. Она выполняет функцию удаления продуктов реакции из камеры сгорания. Система может быть как пассивной, так и активной (с использованием вентилятора).
- Циркуляционный насос. Его задача — обеспечить постоянное перемещение рабочего тела по замкнутому контуру отопления, независимо от разницы уровней системы. Именно насос циркуляции обеспечивает быстрый прогрев помещения.
- Мембранный бак. Он используется в качестве емкости для сбора воды, вытесненной при нагревании. Чаще всего его называют расширительным баком.
- Защита от замерзания. Данная система устанавливается не на всех котлах. Она нужна для оборудования, работающего в режиме энергосбережения.
- АСУ. Автоматизированная система управления контролирует работу установки и осуществляет ее диагностику в реальном времени. А наличие индикаторной панели позволяет провести все необходимые настройки котла и получить диагностические сообщения. Также в систему встроена защита от обесточивания.
Современные котлы двухконтурного типа, которые получили широкое распространение за рубежом, — это конденсационные. Они позволяют значительно снизить энергопотребление за счет извлечения скрытой теплоты сгорания.
При окислении газа выделяются углекислый газ и водяные пары. На образование последних уходит часть энергии. Именно ее извлекают в котлах конденсационного типа, что позволяет повысить КПД установки. Несмотря на дороговизну такого решения, оно получило большую популярность за границей.
На нашем рынке конденсационные двухконтурные котлы представлены слабо из-за малого спроса на данный товар. Поскольку их конструкция является достаточно сложной, цена на них соответствующая. Однако, никто не застрахован от подорожания ресурсов, и скоро конденсационные модели будут устанавливаться повсеместно.
Горелки двухконтурного газового котла
Топливные горелки двухконтурной газовой установки имеют сложное устройство и управляются электронной автоматикой либо более простым механическим аналогом. Назначение данных устройств — это правильное образование и сжигание газовоздушной смеси. Фактически горелки являются сердцем котла.
Устройства для смешения и горения газовоздушной смеси бывают следующих типов:
- Атмосферные. Это классический вариант. В таком устройстве смесь обеднена кислородом. И для того, чтобы выйти на заданную мощность, горелка расходует больше топлива.
- Диффузионные. Отличительной особенностью этих устройств является образование газовой смеси непосредственно в камере сгорания котла. Такая система обладает неплохими показателями КПД, но не составит конкуренцию следующему типу горелок.
- Инжекционные. Данные устройства отличаются тем, что в них происходит полное или неполное образование смеси непосредственно перед сгоранием. Такие горелки расходуют меньше топлива.
- Рекуперативные. В данном случае наблюдается значительное повышение коэффициента полезного действия установки за счет предварительного подогрева топлива: после смешения с воздухом камеры сгорания, процесс горения происходит более интенсивно.
- Регенеративные. Такие устройства отличаются наличием теплообменного устройства, которое разогревает газовоздушную смесь до сжигания в котле. Таким образом достигается повышенная экономия топлива.
- Наддувные. Такие горелки устанавливаются в высокопроизводительных установках, рассчитанных на большую мощность и разветвленную систему отопления. Интенсивность горения топливной смеси, в наддувных горелках, достигается путем ее нагнетания в рабочую полость электровентилятором.
Режимы горелок двухконтурного газового котла
По характеру управления пламенем горелки различают:
- Одноступенчатого режима. Горелка работает на полную мощность, но система автоматики отключает ее по достижении верхнего предела температуры, установленной на панели индикации. В таком режиме устройство полностью останавливает свою работу. После достижения нижнего предела температуры оно снова запускается, произведя подачу и воспламенение топливной смеси.
- Двухступенчатого режима. Изначально устройство запускается на полную мощность. По достижении установленной температуры происходит переход прибора на 40% от изначальной производительности. Данная схема не нуждается в повторном зажигании смеси.
- Плавной регулировки. В отличие от двухступенчатой, такая система предусматривает постепенное снижение продуктивности до тех же 40%.
- Модулируемого режима. Такие горелки позволяют регулировать мощность котла в широких пределах и легко добиться желаемой температуры на отапливаемом объекте. Данный режим значительно снижает расход топлива. Горелки этого подтипа получили положительные отзывы потребителей.
Теплообменные устройства двухконтурного газового котла
По способу организации горячего водоснабжения двухконтурные газовые котлы различаются:
- со вторичным теплообменником;
- с битермическим теплообменником.
Установки со вторичным теплообменным устройством позволяют получить подогретую техническую воду с температурой, исключающей получение ожогов. Однако, производительность такой ГВС низкая. Данное оборудование подойдет для небольшой жилой площади.
При использовании ГВС, автоматика водогрейного прибора перенаправляет воду на контур вторичного теплообменника, а также останавливает циркуляционный насос, и отопление временно отключается. Переключателем служит трехходовой кран. При отключении потребителей ГВС, снова запускается система отопления.
Другое дело — установка с битермическим теплообменником. Она обладает повышенной производительностью и способна полностью обеспечить нужды горячего водоснабжения. Отключение системы отопления происходит при использовании ГВС: останавливается циркуляционный насос, а горячая вода, под напором питательной системы, поступает к потребителю.
Стоит отметить, что даже при всей сложности конструкции котла с битермическим теплообменником и большом риске образования накипи, его ремонт будет дешевле, чем с двумя отдельными. Поэтому такие системы будут привлекательны как с точки зрения ремонтопригодности, так и с точки зрения потребления.
Камера сгорания и дымоотводная система
Для двухконтурных газовых систем отопления характерны две конструктивные разновидности:
- с открытой камерой сгорания;
- с закрытой камерой сгорания.
Котельное оборудование с открытой камерой сгорания является низкопроизводительным из-за использования естественной конвекции, и требует постоянной вентиляции помещения. Оно больше подойдет для небольших загородных домов.
Котлы с закрытой камерой сгорания относятся к высокопроизводительным приборам. Они осуществляют забор уличного воздуха для образования горючей смеси. Это снижает влияние агрегата на микроклимат в помещении, где установлен прибор.
Нагнетание воздуха осуществляется специальным вентилятором. Поэтому приборы отлично подойдут для больших и средних жилых помещений с необходимостью в ГВС.
Пассивная дымоотводная система небезопасна, а потому повсеместно используется принудительная вытяжка. Также большое распространение получили решения с коаксиальными дымовыми трубами (типа «труба в трубе»). Эта конструкция упрощает процесс монтажа. Коаксиальная труба одновременно осуществляет забор воздуха и отвод продуктов горения.
Вывод
Чтобы понять, как выбрать двухконтурный котел, нужно помнить, что газовые котлы, как и любая другая техника, имеют свои недостатки и преимущества. В первую очередь стоит опираться на личный бюджет, а уже потом изучать преимущества той или иной системы
Выше даны рекомендации и оценка популярных двухконтурных конструкций. Изучая их, вы обязательно придете к правильному выбору. Также посетите популярные интернет‐магазины, чтобы узнать цену и, возможно, подобрать нужное решение.
28.06.2017
Возврат к списку
Что лучше одноконтурный или двухконтурный котел
Большинство из Вас, обращаясь в техническую службу компании Котел 52 при выборе подходящего отопительного оборудования, задают один и тот же вопрос: «Чем отличается одноконтурный котел от двухконтурного и какой лучше выбрать?». Чтобы навсегда закрыть этот вопрос, мы решили дать развернутую информацию, которая поможет Вам сделать правильный выбор.
Различия в конструкции одно- и двухконтурных котлов
Чтобы понять, что лучше, одноконтурный или двухконтурный котел, для начала придется разобраться в конструкции обоих типов оборудования:
- В одноконтурных котлах камера сгорания топлива обрамлена водяной рубашкой, теплообменником, по которому циркулирует теплоноситель. Нагреваясь под воздействием тепловой энергии, вода поступает в систему отопления и позволяет поддерживать комфортную температуру в помещениях. В этом и заключается основная разница одноконтурных и двухконтурных котлов — первые работают исключительно на отопление.
- В двухконтурных модификациях котельного оборудования дополнительно добавлен второй теплообменник, который чаще всего выполнен в виде змеевика. Именно в нем происходит нагрев воды, которая впоследствии используется для бытовых целей.
Как видите, на первый взгляд, двухконтурные модификации более совершенны, ведь позволяют решить две важные для любого объекта задачи — обеспечить работу системы отопления и организовать горячее водоснабжение. Но прежде чем выбирать одноконтурный или двухконтурный котел твердотопливного типа, в том числе и пиролизный, стоит разобраться с преимуществами и недостатками устройств обоих классов.
Плюсы и минусы котлов этих типов
Начнем с оценки двухконтурных котлов:
- Установка такого оборудования позволяет отказаться от применения накопительных бойлеров или других устройств, традиционно применяемых для организации ГВС. То есть, такой котел занимает меньше места, поэтому возможно размещение в помещениях, ограниченных по площади.
- Подготовка горячей воды не требует дополнительного расхода топлива. И отопление, и система ГВС работают от сгорания одного и того же количества дров, загруженных в котел.
- Для оборудования этой категории характерна более простая схема обвязки, благодаря чему монтаж и подключение к инженерным коммуникациям существенно упрощается.
- Стоимость двухконтурных модификаций котельного оборудования меньше по сравнению с ценой комплекта из одноконтурной установки и бойлера косвенного нагрева.
Но не следует забывать, что основная разница между одноконтурными и двухконтурными котлами, работающими на твердом топливе, заключается в невозможности точно отрегулировать температуру горячей воды. Это связано с большой тепловой инерцией оборудования, ведь быстро изменить интенсивность горения дров или угля не выйдет. Кроме того, в летний период, когда нет необходимости в отоплении, дом останется и без ГВС, в чем и заключается основное отличие одноконтурных и двухконтурных котлов.
Отметим еще одну особенность двухконтурных котлов с приоритетом на ГВС — наличие в конструкции трехходового клапана. При большом расходе горячей воды он практически прекращает циркуляцию теплоносителя в основном теплообменнике. Из-за этого снижается теплоотдача системы отопления, что при большом объеме здания может создать ряд проблем.
А вот одноконтурные котлы в связке с дополнительным оборудованием для ГВС такими недостатками не обладают. Да, полный комплект оборудования, включая бойлер косвенного нагрева, займут больше места и обойдутся дороже. Но для такой связки характерны следующие плюсы:
- Запас горячей воды со стабильной температурой. В отличие от двухконтурной проточной системы практически нет перепадов, при которых вода из крана идет как кипяток или уже практически остывшая.
- При применении бойлера косвенного нагрева с дополнительно встроенным электрическим ТЭНом работа системы ГВС будет обеспечена даже летом, когда нет необходимости топить котел.
Как видите, отличия одноконтурных и двухконтурных котлов довольно существенны. Но не стоит думать, что один из вариантов не имеет права на жизнь. Выбирать следует только с учетом предполагаемых особенностей эксплуатации, ведь в отдельных случаях применение двухконтурного оборудования будет более предпочтительным.
Какой котел лучше выбрать
Практика показала, что двухконтурные модификации эффективно работают при небольшом расходе горячей воды. В этом случае получаемой тепловой энергии хватает и для системы ГВС, и для отопления. Поэтому если у Вас небольшой дом, и количество точек забора горячей воды не велико, то такой выбор позволит Вам получить существенную экономию.
А вот для больших домов и для семьи из 4-5 человек и более, а также для производственных объектов предпочтителен выбор одноконтурных установок с дополнительным водогрейным оборудованием. Установка накопительного бойлера косвенного нагрева позволяет обеспечить стабильную подачу горячей воды, избежать лишних скачков по температуре. Да и летом при такой конфигурации оборудования никаких проблем с ГВС не будет.
Как видите, однозначно сказать, какой котел лучше, одноконтурный или двухконтурный, нельзя. Поэтому и важно правильно проанализировать все особенности эксплуатации и четко определить, какие задачи Вы собираетесь решить. Чтобы подобрать оптимальную модель оборудования стоит предварительно получить консультацию грамотного специалиста. В чем сотрудники компании Котел 52 всегда готовы Вам помочь.
Что лучше выбрать: одноконтурный или двухконтурный котел?
Какой котел лучше выбрать для отопления коттеджа, дачи или капитального деревенского дома — одноконтурный или двухконтурный? Чем отличаются эти два похожих по названию и назначению прибора и насколько принципиальна разница между ними? Каковы плюсы и минусы, преимущества и недостатки одноконтурных и двухконтурных котлов? Именно эти вопросы мы и затронем в этой небольшой статье.
Чем отличается двухконтурный котел от одноконтурного?
Двухконтурный котел отличается от одноконтурного наличием встроенного проточного водонагревателя — он обеспечивает дом не только теплом, но и горячей водой. По сути, это два прибора в одном корпусе. Впрочем, справиться с задачей горячего водоснабжения может и одноконтурный котел, но об этом чуть позже.
Электрические двухконтурные котлы не получили большого распространения — они потребляют много энергии и создают сильные нагрузки на электросеть, требуя специальной проводки, а стоимость горячей воды и затраты на отопление оказываются крайне высокими.
В проточном водонагревателе, который является частью двухконтурного котла, необходимо автоматически управлять тепловой мощностью в соответствии с расходом горячей воды. Поэтому среди топливных двухконтурных котлов более всего распространены приборы, работающие на газе. Есть и дизельные двухконтурные котлы, в которых подача жидкого топлива в горелку также регулируется автоматически.
Интенсивность горения твердого топлива невозможно регулировать динамически, тем не менее, существуют и твердотопливные двухконтурные котлы. В них используется процесс пиролиза, при котором твердое топливо нагревается до высокой температуры без доступа кислорода, и из него выделяется горючий газ. В дальнейшем все происходит так же, как и в газовом котле. В местностях, где твердое топливо — дрова, уголь, торф — дешево и доступно, твердотопливные котлы, обеспечивающие дом теплом и горячей водой, могут оказаться очень рентабельными.
Одноконтурные котлы имеют более простую конструкцию — без встроенного проточного водонагревателя. В зависимости от вида потребляемой энергии котлы с одним контуром разделяются на электрические, дизельные, твердотопливные и газовые. Наибольшей популярностью сейчас пользуются именно газовые котлы (как одноконтурные, так и двухконтурные), в силу своей экономичности, эффективности и удобства. Более того, дизельные и твердотопливные котлы часто переделывают под газовое топливо. Так что в дальнейшем речь пойдет преимущественно о газовых котлах, которые представлены на рынке в огромном ассортименте.
Горячее водоснабжение при помощи одноконтурного котла
Как уже говорилось, горячее водоснабжение можно организовать и при помощи одноконтурного котла. Для этого к нему подключают бойлер косвенного нагрева. В качестве теплоносителя обычно используют воду, но применяют и специальные жидкости, обладающие большей удельной теплоемкостью и меньшей коррозийной активностью, не образующие накипь и не замерзающие при отрицательных температурах. Теплоноситель, нагреваемый в котле, не только циркулирует по системе отопления, но и проходит через встроенный в накопительный бак внешнего бойлера теплообменник, нагревая в нем воду. Кстати, бойлеры косвенного нагрева используются и в городских многоквартирных домах, только работают они не от автономного котла, а от централизованного теплоснабжения.
Типы двухконтурных котлов
Двухконтурные котлы можно разделить на две большие категории — это котлы с общим для обоих контуров теплообменником и котлы с двумя раздельными теплообменниками.
Двухконтурный котел с одним теплообменником
Главное преимущество двухконтурного котла с одним теплообменником — его компактность. Вода из обоих контуров (как для отопления, так и для горячего водоснабжения) проходит через один теплообменник, нагреваемый газовой горелкой. Теплообменник разделен на изолированные сегменты, поэтому вода из разных контуров в нем не смешивается. В отопительном контуре в качестве теплоносителя вместо воды может использоваться специальная жидкость — так же, как и в одноконтурном котле.
Двухконтурные котлы с одним общим теплообменником подразделяются на котлы с битермическим (или битермальным) и пластинчатым теплообменником.
-
Битермический теплообменник представляет собой сложную ячеистую конструкцию с двумя не сообщающимися между собой системами каналов. Битермальный теплообменник занимает мало места и обладает очень высоким КПД (до 93,4%). Недостатком конструкции является то, что вода в разных сегментах имеет разную температуру (потому он и называется битермическим). Это приводит к механическим напряжениям, деформациям и повышенному отложению солей внутри теплообменника. Поэтому битермические теплообменники лучше не использовать там, где вода имеет высокую «жесткость».
-
Пластинчатый теплообменник — система из двух независимых контуров изогнутых трубок, объединенных металлическими пластинами. При той же производительности он обладает большими размерами и имеет чуть меньший КПД. Как и битермический, пластинчатый теплообменник подвержен внутренним напряжениям, хоть и в меньшей степени, но за счет простой конфигурации каналов и их большего сечения отложение солей происходит в нем менее интенсивно.
Двухконтурный котел с двумя теплообменниками
Двухконтурный котел с двумя раздельными теплообменниками занимает больше места, чем котел той же мощности с одним теплообменником. Однако он обладает и целым рядом преимуществ. Во-первых, в независимых теплообменниках оседает меньше накипи, поэтому их срок службы несколько больше. Во-вторых, оба контура работают независимо друг от друга и во многих моделях имеют свои собственные горелки, что позволяет не прерывать работу отопительной системы на время потребления горячей воды.
По сути, двухконтурный котел с двумя независимыми теплообменниками представляет собой котел отопления и газовую колонку в одном корпусе. Но по сравнению с двумя отдельными приборами такой котел более компактен и позволяет обойтись одной трубой для подачи газа и одним дымоходом.
Какой котел лучше выбрать?
Попробуем сравнить одноконтурный котел с двухконтурным и выяснить, какой из них лучше выбрать для вашего дома.
Двухконтурный котел с одним теплообменником, особенно битермическим, является отличным решением тогда, когда важно рационально использовать каждый сантиметр пространства. Там, где этот вопрос не стоит столь остро, лучше отдать предпочтение двухконтурному котлу с раздельными теплообменниками.
К одноконтурному котлу для организации горячего водоснабжения необходимо подключить бойлер косвенного нагрева, а это потребует дополнительного пространства, да и стоимость одноконтурного котла в совокупности с бойлером выше, чем стоимость двухконтурного котла с аналогичными параметрами. Но, как любой накопительный водонагреватель, бойлер косвенного нагрева, подключаемый к одноконтурному котлу, имеет и преимущества по сравнению с проточным водонагревателем, являющимся частью двухконтурного.
Температура горячей воды из бойлера не зависит от ее расхода, в то время как температура воды из проточного нагревателя может от этого меняться, особенно при одновременном включении нескольких потребителей. Только следует иметь в виду, что когда горячая вода в бойлере закончится, потребуется время, чтобы она вновь нагрелась. Поэтому необходимо заранее подсчитать, какой объем бойлера будет оптимальным для бесперебойного горячего водоснабжения в конкретных условиях.
Двухконтурный котел — для небольшого загородного дома
Итак, главным преимуществом двухконтурных котлов является экономия пространства, главным недостатком — нестабильность температуры горячей воды при одновременном включении нескольких потребителей. Поэтому двухконтурный котел будет оптимальным решением для небольшого загородного дома.
Одноконтурный котел с бойлером — для крупного коттеджа
Одноконтурный котел вместе с подключенным к нему бойлером займет больше места, зато такая конструкция способна стабильно обеспечивать горячей водой несколько водоразборных точек. Поэтому в большом коттедже или капитальном доме, куда могут приехать друзья или родственники и где горячая вода может одновременно потребоваться на кухне и в душевой, а экономия одного-двух квадратных метров площади не является существенной, лучше использовать одноконтурный котел совместно с бойлером косвенного нагрева.
Обогреватель для детской комнаты: какой лучше выбрать? → ← Итальянские газовые котлы
Двухконтурный котел. Плюсы и минусы. Как правильно выбрать.
Современный частный дом должен в полной мере обеспечивать комфортное проживание, что обуславливает необходимость монтажа различных инженерных систем, а также горячего водоснабжения и отопления.
Как обеспечить нагрев воды в частном доме?
Любая система отопления базируется на использовании отопительного оборудования ключевым элементом которого является котел. По Сибири в общем и Красноярскому краю в частности, наиболее актуальны твердотопливные котлы, что обусловлено доступностью и относительно меньшей стоимостью твердого топлива по сравнению с другими энергоносителями.
Система горячего водоснабжения может быть создана с использованием различных вариантов конфигурации оборудования и инженерных систем. Необходимо ориентироваться на множество параметров, в том числе:
- доступность энергоносителя;
- общее, суточное потребление горячей воды;
- интенсивность водопотребления;
- наличие площади для установки водонагревательных приборов.
Основных вариантов подогрева воды несколько:
- электрический водонагреватель
- бойлер;
- одноконтурный котел с системой косвенного нагрева.
- двухконтурный твердотопливный котел;
Автономные прибор работает без инсталляции в систему отопления. Это классические накопительные бойлеры, в большинстве случаев электрические прямого нагрева. Главный минус – необходимость выделения определенной площади для установки оборудования. Требуется подключение дополнительных инженерных коммуникаций, заземления, подготовки электрической сети. К этому оборудованию относятся и проточные водонагреватели, они компактные, но главная сложность – это незначительная мощность и трудность в поддержании постоянной температуры горячей воды.
Одноконтурные котлы отопления с дополнительной системой косвенного нагрева – не достаточно гибкое решение, при повышении потребления горячей воды ресурсов увеличения мощности водонагревательного оборудования нет.
Двухконтурные котлы – решение «на вырост». Это компактные отопительные приборы, удовлетворяющие потребности в горячей воде полностью. В случае резкого увеличения потребления горячей воды, например, рождение ребенка, ресурсы для повышения мощности есть. Можно дополнительно интегрировать в систему бойлер-накопитель косвенного или прямого нагрева.
Двухконтурный котел (другое название котел с водяным контуром) –отопительное оборудование, в конструкции которого предусмотрено два контура. Первый отвечает за обеспечение отопления в доме, второй – за горячее водоснабжение.
Схема подключения двухконтурного котла
При выборе необходимо руководствоваться целым рядом параметров.
Прежде всего, степень энергонезависимости, существует два типа приборов:
- энергонезависимые, не требуют подключения к электрической сети, с водонагревателем проточного типа, плюс – не потребляет электричества, минус – водонагревателю проточного типа, без автоматики трудно поддерживать постоянную температуру горячей воды, требуется бак-накопитель косвенного нагрева, для домов без централизованного электроснабжения – оптимальный вариант;
- энергозависимые с автоматикой, подключаются к электрической сети, позволяют поддерживать постоянную температуру теплоносителя в системе отопления и горячей воды, а в ряде случаев и автономную работу самого оборудования.
Нужно учитывать конструкционные особенности котла. Существуют отопительные приборы, в которых одновременно работают два контура или только один контур (этот вариант подразумевает тот факт, что при пользовании горячей водой подогрев теплоносителя в системе отопления отключается). В данном случае необходимо правильно спроектировать и выполнить монтаж системы отопления. В этом могут помочь инженеры-теплотехники компании Крас-Котел.
Следующая хитрость. Тип переключения контуров. В энергозависимых твердотопливных котлах за это отвечает автоматика, а вот в бюджетных энергозависимых и энергонезависимых котлах придется регулировать все трехходовым краном.
Важный момент. Котлы могут быть с системой горячего водоснабжения проточного типа или накопительного (бойлер-накопитель косвенного нагрева спрятан в котле).
Котлы с водяным контуром отличаются по типу сжигания топлива, выделим три группы:
- традиционный отопительный прибор;
- двухконтурный твердотопливный котел длительного горения;
- пиролизное, газогенераторное оборудование.
Степень автоматизации двухконтурного твердотопливного котла:
- ручные;
- полуавтоматические;
- автоматические.
Вид твердого топлива, на котором работает оборудование:
Двухконтурные твердотопливные котлы в Красноярске.
Правильный выбор твердотопливного двухконтурного котла позволит обеспечить дом горячей водой в полном объеме и организовать эффективное отопление помещений. Обращайтесь, звоните в компанию “Крас-Котел”.
- уголь;
- древесина;
- торф;
- пеллеты;
- комбинированное решение.
Наши опытные и квалифицированные специалисты помогут в решении этого вопроса, а широкий ассортимент твердотопливных котлов в том числе и двухконтурные твердотопливные котлы Termodinamik и Vulkan, удовлетворит вкусы даже самого требовательного покупателя!
Поделиться в соц. сети:
Как работает двухконтурный котел: устройство, принцип действия, виды
При выборе газового котла отопления прежде всего надо решить, одноконтурный вы хотите котел или двухконтурный. В чем их отличия, устройство и как работает двухконтурный котел в разных режимах — эти темы рассмотрены ниже.
Чем отличается двухконтурный котел от одноконтурного, принцип работы
Одноконтурные котлы отопления могут подогревать только теплоноситель, который идет в систему отопления. Двухконтурные, плюс к отоплению, могут еще греть воду для бытовых нужд. Дополнительная функциональность обеспечивается дополнительными устройствами, так что устройство двухконтурного котла сложнее чем одноконтурного.
Еще один момент: двухконтурные котлы — обязательно автоматические, так как за работой всей «начинки» следит автоматика (стоят датчики, сигналы которых обрабатывают микропроцессоры).
Настенные газовые котлы AristonВысокая степень автоматизации характерна для газовых котлов. Отопительное оборудование, работающее на других видах топлива, тоже может иметь автоматику, но подготовка горячей воды в них не реализована (во всяком случае, пока не реализована). Так что если говорят «двухконтурные котлы», то обычно имеют в виду газовые. Далее, рассматривая как работает двухконтурный котел, будем говорить именно о газовых агрегатах.
По способу установки они могут быть настенные или напольные. Но напольные двухконтурные — это, скорее, исключение. А вот настенные модели больше идут с возможностью подготовки воды для ГВС.
Двухконтурные котлы с разными типами теплообменниковТеплообменники двухконтурных котлов бывают двух типов: битермические и сдвоенные пластинчатые. Об устройстве, достоинствах и недостатках обоих видов поговорим подробнее.
Устройство и принцип работы 2-х контурных котлов с пластинчатым теплообменником
У котлов с пластинчатым теплообменником, по сути, два расположенных в разных местах теплообменника. Один — основной — находится в работе и при включении оборудования на «отопление», и при подогреве горячей воды. Второй начинает греться только тогда, когда включается где-то горячая вода.
Теплообменник ГВС (вторичный) и основной теплообменник (первичный)Как правило, вторичный теплообменник находится ниже первичного
Как работает двухконтурный котел на отопление
При работе на отопление, алгоритм работы котла с пластинчатым сдвоенным теплообменником следующий (контроль по температуре теплоносителя):
- Включается насос, который гонит теплоноситель по трубам отопления. Тот циркулирует, оббегая все включенные в систему радиаторы.
- Температура теплоносителя контролируется датчиком, сигнал от которого поступает в микропроцессор. Если в настройках температура заложена более высокая, подается сигнал на открытие газового крана в горелку, высекается искра.
- Разжигается горелка, начинается подогрев теплообменника, через который проходит теплоноситель. Насос все это время в работе.
- При достижении выставленной температуры, подача газа прекращается. Насос еще некоторое время работает (от 20-30 секунд до минуты или чуть более). Это необходимо, чтобы охладить разогретый теплообменник, иначе теплоноситель, оставшийся в этой части, может закипеть.
- Насос выключается, котел некоторое время стоит в режиме ожидания.
- Далее процесс начинается снова с запуска циркуляционного насоса.
Точно так же работают и одноконтурные котлы, оснащенные автоматикой. Разница появляется во втором режиме — при подготовке теплой воды.
При нагреве воды для ГВС
Когда где-то в доме открывается кран горячей воды, в двухконтурном котле в работу включается второй теплообменник. Давайте рассмотрим как работает двухконтурный котел при нагреве воды:
Алгоритм работы прост и несложен, хотя само устройство двухконтурных котлов, безусловно, сложнее (и они дороже) чем одноконтурных. Но и комфорт они предоставляют несравненно больший.
Трехходовой клапан Navien 13-40 30015423AЛетний режим
Так как в теплый период отопление работать не должно, а нагревать воду очень даже надо, в современных двухконтурных котлах предусмотрен летний режим. Переводится в него оборудование нажатием кнопки. В этом случае трехходовой клапан отсекает линию на отопление и циркуляция происходит по замкнутому контуру внутри котла.
Выносной пульт управления газовым котлом позволяет производить все необходимые регулировкиКак работает двухконтурный котел только на подогрев воды? Работа двухконтурного котла в летнем режиме отличается тем, что подача газа и розжиг горелки происходит при открытии крана горячей воды. Сигнал в управляющий модуль поступает от датчика потока. При достаточном расходе (обычно 2,5 л/мин) подается команда на подачу газа к горелке и ее розжиг. Интенсивность подачи газа регулируется в зависимости от выставленной температуры ГВС.
После того как расход горячей воды прекращается, перекрывается газ и горелка тухнет. Циркуляционный насос еще какое-то время работает (режим постциркуляции). Это необходимо, чтобы не закипел теплоноситель (и не образовалась накипь).
Как следует из принципа работы двухконтурного газового котла, при нагреве воды для ГВС, теплоноситель в системе отопления не греется. Многие считают это недостатком и боятся замерзнуть. В реалии никто не замечает этих «отключений». Даже если вам надо налить ванну теплой воды, займет это пусть 20 минут, пусть 30 минут. Ничего с радиаторами за это время не случится — слишком велика тепловая инерционность системы. Даже на малом объеме теплоносителя такие «простои» незаметны.
youtube.com/embed/rEkUgHeB6KA?ecver=1″ frameborder=”0″ allowfullscreen=”allowfullscreen”>С битермическим теплообменником
Битермический теплообменник устроен по принципу «труба в трубе». Внутреннее устройство может быть разным — фирмы стараются усовершенствовать свои изделия и пробуют различные варианты. Неизменным остается одно: одна большая труба поделена на части — вдоль. Они разделены металлическими перегородками, герметичны и не сообщаются.
Один из вариантов битермического теплообменника для двухконтурных газовых котлов отопленияКак работает двухконтурный котел с битермическим теплообменником? По одной части трубы — внешней — циркулирует теплоноситель, который подается в систему отопления. Во второй части — внутренней — вода появляется только после того, как где-то открыли кран горячей воды. Работавший до этого контур отопления перекрывается (сигналом от платы управления), все тепло идет на подготовку горячей воды. Все это время циркуляционный насос не работает.
Устройство двухконтурного котла с битермическим теплообменникомКогда прекращается расход горячей воды (закрыли кран), включается циркуляционный насос, снова подогревается теплоноситель, который циркулирует по трубам отопления. Как видите, устройство двухконтурных котлов с битермическими теплообменниками проще — меньше деталей, датчиков, соответственно, проще управление. Это отражается на цене — они немного дешевле. В то же время КПД таких котлов в режиме нагрева воды несколько выше (в среднем 93,4%, против 91,7%).
Есть и минусы — битермические теплообменники чаще забиваются. В режиме нагрева воды для ГВС нет циркуляции в контуре теплоносителя. Это не страшно, если система герметична (она такой и должна быть) и не требует постоянной подпитки.
Вот так зарастает битермический теплообменникНо если где-то есть утечка и для поддержания рабочего давления в системе отопления необходимо постоянно добавлять воду, происходит постепенное зарастание просвета той части трубы, по которой циркулирует теплоноситель. Когда этот просвет оказывается забит солями, активнее греется та часть, которая проводит воду для ГВС. Это приводит к тому, что начинает забиваться солями и эта часть, котел просто перестает работать.
Оба контура битермического теплообменника подверглись отложению накипиКакой же выбрать теплообменник
При выборе двухконтурного котла отопления приходится решать, купить котел с битермическим теплообменником или с раздельными теплообменниками. Решать придется вам, потому что однозначного ответа нет. Вот критерии:
Мнение редакции сайта. Мы рекомендуем приобретать отопительные котлы с раздельными теплообменниками.
Теперь вы не только знаете как работает двухконтурный котел, но и то, какие теплообменники в нем могут быть установлены.
Двухконтурный настенный газовый котёл WATSON D.J.
20 кВт Двухконтурный настенный газовый котёл WATSON D.J. 20 кВтКаталог товаров
Каталог товаров
- Описание
- Характеристики
- Отзывы (0)
Газовый котел — автономный нагревательный прибор, который является одним из наиболее популярных и удобных решений для организации отопления и горячего водоснабжения в частном доме. Существует два вида котлов — одноконтурные и двухконтурные. Первые в базовом исполнении предназначены исключительно для отопления. В то время как двухконтурные решают еще и задачу подогрева воды. Разберемся подробнее в принципах работы и отличиях настенных котлов.
Котел газовый настенный WATSON D.J.-20 предназначен для отопления частных домов, коттеджей, загородных домов, дач площадью до 200 кв. м. а также для организации горячего водоснабжения.
Этот котел имеет раздельные теплообменники, что является большим преимуществом там, где вода богата солями кальция и магния, другими словами, вода жесткая. По умолчанию котел работает на природном магистральном газе, но при необходимости котел можно переоборудовать для работы на сжиженном газе, для этого необходимо приобрести комплект жиклеров.
Для работы платы управления настенного газового котла требуется его подключение к электрической сети 220 В. Для сохранения гарантии производители рекомендуют установку стабилизатора напряжения. Как выбрать стабилизатор, вы можете проконсультироваться у нашего специалиста.
Закрытая камера сгорания (по-другому такие котлы называют турбированными) подразумевает наличие в данном котле вентилятора, который принудительно осуществляет забор воздуха и удаление продуктов сгорания на улицу или коллективный дымоход. Для таких котлов обычно используют коаксиальные дымоходы — “труба в трубе”
Тип топлива | Природный газ (сжиженный/бутилированный газ) |
Рабочее давление газа, Pa | 1500-3000 |
Предустановленное давление, Pa | 2000 |
Расход м³/ч | 0.7-1.8 |
Номинальная входная мощность (кВт) | 20 |
Мак. выход. тепло. мощность в системе отопления и ГВС, кВт | 18 |
Минимальная входная мощность (кВт) | 8 |
Минимальная выходная мощность (кВт) | 7,1 |
Эффективность (%) | >90 |
Максимальная температура теплоносителя, ℃ | 90 |
Объем расширительного бака, л. | 6 |
Темпер. диапазон воды в системе горячего водоснабжения, ℃ | 30-60 |
Давление воды, бар | 0.05-0.7 |
Минимальный проход воды, л/мин | 2,5 |
Сеть электропитания, В | 220V/50Hz |
Номинальная электр. мощность, Вт | 100 |
Тип изоляции | IPX4D |
Диаметр трубы дымохода | 100/60 |
Диаметр соединения для ГВС | G1/2 |
Диаметр соединения для отопления | G3/4 |
Диаметр соединения для газа | G3/4 |
Обогреваемая площадь, м2 | 200 |
Размеры (ШхВхГ) | 670x370x260 |
Вес | 26,2 кг |
Написать отзыв
Теги: газовый котёл, настенный котёл, 20 кВт, 20kwt. WATSON
Осмотр тандемных автоматических выключателей — Инспекция дома Structure Tech
Сегодня я установлю истину о тандемных автоматических выключателях. Я объясню, что это такое, когда их можно использовать и как жилищный инспектор может во всем этом разобраться. Это обновленная версия статьи, которую я написал для ASHI Reporter еще в 2011 году.
Во-первых, краткое определение. Сдвоенный автоматический выключатель представляет собой двойной автоматический выключатель, который занимает место одинарного автоматического выключателя на щите. Люди также называют их дуплексными, тонкими, двойными, половинными, полудюймовыми, двойными и вафельными, в зависимости от местных обычаев. О, и читер-брейкеры тоже. В то время как двухполюсный выключатель подключается к двум разным полюсам на щите и имеет общий расцепитель или рукоятку для одновременного отключения двух полюсов, тандемный выключатель не имеет.
На фотографии ниже вверху показан двухполюсный автоматический выключатель на 60 ампер, затем тандемный автоматический выключатель на 15 ампер (выделен), затем тандемный автоматический выключатель на 20 ампер (выделен), затем однополюсный автоматический выключатель на 20 ампер. полюсный автоматический выключатель внизу.
На следующей фотографии показан тандемный выключатель старого типа, используемый в щитах Square D.
Поскольку тандемные автоматические выключатели позволяют устанавливать две цепи на щите в одном отсеке для автоматического выключателя, они обычно используются после заполнения щита стандартными автоматическими выключателями. Из-за этого их часто называют «мошенниками».
Несмотря на неправильное название, это не мошенничество. Совершенно нормально использовать тандемные автоматические выключатели на любой панели, предназначенной для тандемных автоматических выключателей, при условии, что они установлены в соответствующих местах.
Как жилищный инспектор определяет, разрешены ли тандемные автоматические выключатели на щите, который он проверяет? Есть несколько способов сделать это.
Щиты класса CTLЩиты должны соответствовать стандарту UL 67, который требует, чтобы все щиты освещения и приборов были класса CTL (общее ограничение цепи). Чтобы определить, разрешены ли тандемные выключатели, сначала обратите внимание на возраст панели.
До 1965 года: В старых панелях, предшествовавших стандарту CTL, не было жесткого и быстрого правила для количества разрешенных автоматических выключателей. Иногда панель имеет четкую маркировку, но обычно на этих старых панелях ее нет. В этих случаях возможно, что тандемные автоматические выключатели разрешены в каждом месте панели. Эти выключатели будут иметь маркировку «Только для замены. Не для сборок CTL».
С 1965 по 2008 год: Вот старая формула для определения допустимого количества цепей в щитах класса CTL, изготовленных в этот период времени. Эту формулу полезно использовать при проверке старых электрических панелей без четкой маркировки внутри панели. Возьмите силу тока щита, умножьте на количество полюсов и разделите на 10. Звучит сложно, но это не так — возьмем для примера 100-амперный щит:
100 А x 2 полюса = 200
200 / 10 = 20
Исходя из этой формулы, максимально допустимое количество цепей в 100-амперном 120/240-вольтовом щите составляет 20. максимум 40 полюсов цепи. Для щитов, не изготовленных как щиты «освещение и приборы», разрешенное количество автоматических выключателей не ограничено. Как домашнему инспектору это полезно, потому что, если я посмотрю на панель на 100 ампер с 20 ячейками, я сразу узнаю, что панель не допускает тандемных выключателей. В этом случае мне не нужно тратить время на изучение панельных диаграмм.
С 2008 г. по сегодняшний день: Для новейших панелей вы просто следуете тому, что говорит вам производитель, и маркировка обычно понятна. Предыдущие издания Национального электротехнического кодекса (NEC) ограничивали максимальное количество цепей в щите освещения и приборов до 42. Версия NEC 2008 г. удалила обозначение щита «освещение и приборы», однако в NEC 408.54 говорится: «Щит должен должны быть обеспечены физическими средствами для предотвращения установки большего количества устройств перегрузки по току, чем то количество, для которого панель управления была разработана, рассчитана и включена в список». Производители по-прежнему указывают максимально допустимое количество автоматических выключателей и должны предоставлять функцию отклонения, чтобы предотвратить использование тандемных автоматических выключателей там, где это не разрешено.
Особенности отклонения
Щиты класса CTL имеют различные методы предотвращения использования тандемных автоматических выключателей класса CTL в местах, где они не разрешены. Это называется «функция отклонения». На фотографии ниже выделенные выводы шины имеют надрезы, позволяющие использовать тандемные автоматические выключатели; шины, у которых нет этой выемки, не позволяют использовать тандемные выключатели.
Тандемные автоматические выключатели класса CTL имеют форму, отличную от стандартных однополюсных автоматических выключателей, что предотвращает их установку в неподходящих местах.
Сдвоенные автоматические выключатели изготавливаются таким образом, чтобы люди не использовали их ненадлежащим образом, но это останавливает не всех. На фотографиях ниже вы можете увидеть, как кто-то сломал днища автоматических выключателей, чтобы установить их там, где им не место. Отсюда, наверное, и пошло выражение «читер».
Как я упоминал выше, щиты, изготовленные до принятия стандарта класса CTL, позволяют устанавливать тандемные автоматические выключатели, отличные от класса CTL. Сдвоенные автоматические выключатели, отличные от класса CTL, не имеют функции «отклонения», которой обладают выключатели класса CTL. Как ясно видно из этикетки на стороне автоматического выключателя, изображенного ниже, эти автоматические выключатели не допускаются в панельных щитах ClassCTL. Трудность для нас, домашних инспекторов, заключается в том, что мы обычно не видим маркировку после установки выключателя. Единственный способ увидеть это, как правило, — снять прерыватель. И домашние инспекторы не должны выдергивать автоматические выключатели во время проверки дома.
Позволяет ли панель управления создавать тандемы?Теперь, когда я рассказал об общих правилах для тандемных автоматических выключателей, я расскажу о том, как инспекторы по жилищным вопросам или инспекторы по электротехнике могут определить, разрешены ли тандемные автоматические выключатели на различных щитах.
Модель щитаМодель или номер детали электрического щита обычно указывают, предназначен ли электрический щит для установки тандемных выключателей и сколько их можно использовать. Вот несколько примеров:
- G 3040 BL1200 = 30 пробелов, всего разрешено 40 цепей.
Можно использовать до 10 тандемных автоматических выключателей. - G 3030 BL1150 = 30 мест, всего разрешено 30 цепей.
Сдвоенные автоматические выключатели не допускаются. - BR 1220 B100 = 12 мест, всего разрешено 20 цепей.
Можно использовать до 8 тандемных автоматических выключателей. - BR 1212 B100 = 12 мест, всего разрешено 12 цепей.
Сдвоенные автоматические выключатели не допускаются. - HOMC 20 U100C = 20 мест, всего разрешено 20 цепей.
Сдвоенные автоматические выключатели не допускаются.
Я думаю, достаточно легко увидеть закономерность.
Схема внутри щитаСхема соединений внутри щита — отличный способ определить, разрешены ли тандемные выключатели, и если да, то точно , где они разрешены. На фотографии ниже видно, что в четыре верхних слота можно устанавливать только полноразмерные выключатели, а в восемь нижних слотов можно устанавливать тандемные выключатели.
Вот еще одна схема щита – этот щит позволяет использовать тандемные выключатели в четырех местах.
И еще – этот щит не позволяет любые тандемные выключатели .
И еще – этот щит допускает тандемные выключатели только в нижних десяти ячейках (11-20 и 31-40).
Еще одна вещь, на которую легко обратить внимание, — это этикетка, на которой указано максимальное число разрешенных каналов. На фото ниже видно, что на щитке разрешено только 20 цепей. Этот щит имеет 20 полноразмерных ячеек, поэтому тандемные автоматические выключатели не допускаются.
Какие проблемы с тандемными автоматическими выключателями?При использовании тандемных автоматических выключателей в местах, где они не разрешены, они могут неправильно физически подключиться к шине в щите, что может создать опасность возгорания. Сдвоенные автоматические выключатели также увеличивают общую нагрузку на шины в щите; здесь домашним инспекторам нужно руководствоваться здравым смыслом.
Когда домашний инспектор обнаруживает, что тандемные автоматические выключатели используются в неподходящих местах, они часто рекомендуют ремонт с помощью электрика. Если шины щита были повреждены или изменены для установки тандемных автоматических выключателей, правильный ремонт заключается в замене щита. Домашний инспектор не может определить, были ли повреждены шины, не сняв автоматические выключатели, чего домашние инспекторы не должны делать.
Информация для этой статьи была частично предоставлена Аланом Маншем из Schneider Electric, Стивеном Плосзаем из Siemens Industry, Inc. и Джозефом Фелло из Eaton Corporation. Также особая благодарность бывшему члену ASHI Дугласу Хансену.
Двойная индуктивность и емкость
Двойная индуктивность и емкость
Введение
В последних двух статьях мы разработали некоторые полезные концепции индуктивности и емкости линии передачи. Там мы обсуждали формулы, используемые для расчета индуктивности и емкости линий передачи для различного расположения проводников. Я советую вам просмотреть эти две темы в архиве (ссылки выше), прежде чем двигаться дальше. В этих двух статьях наше обсуждение ограничивалось однофазной или одной трехфазной линией (одноцепной линией). Здесь мы рассчитаем индуктивность и емкость двухконтурной линии, которую вы можете расширить до многоконтурной.
Численный расчет энергосистемы
Двухконтурная GMD и GMR
В системе высоковольтной передачи часто встречаются опоры передачи, несущие две или более цепи. Фактически многие многоконтурные линии уже используются. Проводники цепей располагаются в различной конфигурации в зависимости от используемых типов опор. Рассчитаем индуктивность двухконтурной линии по формуле.
Хотя две цепи соединены параллельно, индуктивность двойной цепи нельзя найти, представив две индуктивности (для двух цепей) параллельно. На самом деле это верно только тогда, когда магнитное поле одной цепи не связано с другими проводниками цепи. Следовательно, это тот случай, когда каждый контур работает на отдельной башне, и расстояние между ними таково, что взаимодействие магнитного поля между контурами незначительно или отсутствует.
Из-за близости цепей, находящихся на одной башне, взаимодействие магнитного и электрического полей одной цепи с другой требует модифицированного расчета GMD и GMR.
См. рис. A ниже для двухконтурного расположения на самонесущей решетчатой опоре. Здесь мы выбрали проводники, расположенные вертикально, что упростит наши расчеты, и мы получим индуктивность для этого расположения, где фазные проводники также предполагаются переставленными. По мере того, как мы будем обсуждать эту тему, вы поймете, что этот метод можно применять и к другим устройствам или многоконтурным схемам.
На рисунке фазные проводники одной цепи обозначены a-b-c, а фазные проводники другой цепи – a’-b’-c’. Как показано здесь, фазные проводники представляют собой одинарные круглые проводники.
В последних двух статьях мы уже обсуждали пучки проводников для расчета индуктивности и емкости. Здесь двойная цепь рассматривается очень похоже на одиночную цепь или трехфазную линию с пучками проводников. Проводники a-a’ представляются как жгуты для фазы A, аналогично b-b’ и c-c’ представляются как жгуты для фаз B и C. Конечно, здесь подпроводники жгута находятся далеко и не сгруппированы, как в случае сдвоенных, тройные или четверные пучки проводов.
Теперь мы готовы применить общую формулу для расчета среднего геометрического расстояния (GMD). Для расчета GMD идентифицируются все расстояния между фазными проводами. На рис. A(ii) показаны все расстояния между фазами. Например, a-b, a-c, a-c’, a-b’, c-b’, c-a’ и т. д.. Как показано, существует 12 возможных расстояний между проводниками фаз. Следует отметить, что для расчета GMD не берутся расстояния a-a’, b-b’ и c-c’.
GMD = (D AB . D AB ‘. D BC . D BC’ . D CA . D CA ‘. D A’. A . A’ts . D . b’ . D b’c . D b’c’ . D c’a . D c’a’ ) 1/12
Ясно, что существует 12 расстояний, поэтому из произведения двенадцати расстояний берется 12-й корень.
Переставив термины, вы также можете написать GMD, как показано ниже.
GMD = (D AB . D BC . D CA. ) 1/3
Где D AB = (D AB . D AB ‘. D A’B . D A’B’ ) 1/4 аналогично D до н.э. и D .
В нашем примере
GMD = (6 . 10 . 6 . 10 . 12 . 8 . 10 . 6 . 10 . 6 . 8 . 12) 1/12 метр
= 8,37 метр .
Численный расчет энергосистемы
Теперь давайте рассчитаем средний геометрический радиус (GMR)
Метод расчета GMR аналогичен методу для пучковых проводников. Конечно, для расчета индуктивности нам потребуется r’, а для емкости r. Как уже было сказано в предыдущих статьях, эквивалентный радиус r’=0,7788r.
Здесь сначала рассчитаем GMR каждой фазы отдельно для индуктивности.
GMR A = √ (D AA ‘. R’)
GMR B = √ (D BB ‘. B = √ (D BB .) D cc’ . r’)
D aa’ — расстояние между проводниками a и a’. Аналогично для D bb’ и D cc’
Поскольку фазы переставлены так,
GMR L = (GMR a . GMR b . GMR c ) 1/3
Нижний индекс L используется для расчета GMR индуктивности, а нижний индекс C — для емкости.
Ввод значений GMD и GMR L в уравнение
L = 2 * 10 -7 LN (GMD/GMR L )
Мы получаем индуктивность на метр на фазу
в вышеуказанном расчете для GMR L Проводник является циркуляром радиуса r. Но на практике в основном используются проводники ACSR, поэтому для расчета индуктивности r’ заменяется на D s , поставляемый изготовителем проводника ACSR.
Для расчета емкости используется радиус проводника в GMR C Формула, будь то один круговой проводник или проводник ACSR, для расчета емкости,
GMR A = √ (D AA ‘. R)
GMR B = переменой
9192 = перем уровне. ‘ . r)
GMR c = √(D cc’ . r)
GMR C = (GMR a . GMR b . GMR c ) 1/3
указав значение GMR C В уравнении,
C N = 2PK / LN (GMD / GMR C )
Мы получаем значение для переноса (C N
).
k — это диэлектрическая проницаемость воздуха, а GMD уже рассчитан для индуктивности.
Теперь вы можете поставить числовые значения, чтобы получить представление о C n , полученном таким образом.
Производительная система численная вычисления
Новая пост старший пост дома
Подписаться на: post Comments (Atom)
Как узнать, когда выключатели тандема могут быть использованы
. в щитах, даже среди электриков и электроинспекторов. Сегодня я проясню, когда можно использовать тандемные автоматические выключатели. Это адаптация статьи, которую я написал для ASHI Reporter, которая была опубликована в феврале 2011 года.
Во-первых, краткое определение. Сдвоенный автоматический выключатель представляет собой двойной автоматический выключатель, который занимает место одинарного автоматического выключателя на щите. Вы также услышите, как их называют дуплексными, тонкими, двойными, половинными, полудюймовыми, двойными и вафельными, в зависимости от местных обычаев. В то время как двухполюсный выключатель подключается к двум разным полюсам на щите и имеет общий расцепитель или рукоятку для одновременного отключения двух полюсов, тандемный выключатель не имеет.
На приведенной ниже фотографии вверху показан двухполюсный автоматический выключатель на 60 А, затем тандемный автоматический выключатель на 15 А (выделен), затем тандемный автоматический выключатель на 20 А (выделен), затем однополюсный автоматический выключатель на 20 А на дно.
На следующей фотографии показан тандемный выключатель старого типа, который можно найти в щитах Square D.
Поскольку тандемные автоматические выключатели позволяют устанавливать две цепи на щитовой панели в одном отсеке для автоматического выключателя, они обычно используются после того, как щитовой щит заполнен стандартными автоматическими выключателями. Из-за этого их часто называют «мошенниками».
Это правда “мошенничество”? Нет, это не так. Использование тандемных автоматических выключателей является вполне приемлемой практикой, если щит предназначен для тандемных автоматических выключателей и они установлены в разрешенных местах внутри щита.
Как жилищный инспектор определяет, разрешены ли тандемные автоматические выключатели на щите, который он проверяет? Есть несколько способов сделать это.
Щиты класса CTL
Щиты должны соответствовать стандарту UL 67, который требует, чтобы все щиты освещения и электроприборов были класса CTL (общее ограничение цепи). Вот старая формула для определения допустимого количества цепей в проверяемой панели класса CTL; эту формулу полезно использовать при проверке старых электрических панелей без четкой маркировки внутри панели. Возьмите силу тока щита, умножьте на количество полюсов и разделите на 10. Звучит сложно, но это не так — возьмем для примера 100-амперный щит:
Исходя из этой формулы, максимально допустимое количество цепей в 100-амперном щите 120/240 В составляет 20. Для щитов, не изготовленных как щиты «освещение и приборы», разрешенное количество автоматических выключателей не ограничено. . Эта формула также больше не применима к современным панелям.
Национальный электротехнический кодекс 2008 года (NEC) немного сбивает с толку. Предыдущие издания NEC ограничивали максимальное количество цепей в щите освещения и приборов до 42. В версии NEC 2008 г. было удалено обозначение щита «освещение и приборы», однако в NEC 408.54 говорится: «Щит должен быть снабжен физическими средствами. чтобы предотвратить установку большего количества устройств перегрузки по току, чем то количество, для которого панель управления была разработана, рассчитана и указана».
Производители по-прежнему указывают максимально допустимое количество автоматических выключателей и должны предусматривать функцию отклонения, чтобы предотвратить использование тандемных автоматических выключателей там, где это не разрешено.
Щиты класса CTL имеют различные методы предотвращения использования тандемных автоматических выключателей класса CTL в местах, где они не разрешены. Это называется «функция отклонения». На фотографии ниже выделенные выводы шины имеют надрезы, позволяющие использовать тандемные автоматические выключатели; шины, у которых нет этой выемки, не позволяют использовать тандемные выключатели.
Сдвоенные автоматические выключатели класса CTL имеют форму, отличную от стандартных однополюсных автоматических выключателей, что предотвращает их установку в неподходящих местах.
Сдвоенные автоматические выключатели изготавливаются таким образом, чтобы люди не могли использовать их не по назначению, но это останавливает не всех. На фотографиях ниже вы можете увидеть, как кто-то сломал днища автоматических выключателей, чтобы установить их там, где им не место. Отсюда, наверное, и пошло выражение «читер».
Для щитов, изготовленных до принятия стандарта класса CTL, тандемные автоматические выключатели, не относящиеся к классу CTL, разрешается устанавливать только в качестве сменных автоматических выключателей. Сдвоенные автоматические выключатели не класса CTL не имеют функции «отклонения», которая есть у выключателей класса CTL. Как ясно видно из этикетки на стороне автоматического выключателя, изображенного ниже, эти автоматические выключатели не допускаются в панельных щитах ClassCTL. Трудность для домашних инспекторов заключается в том, что маркировка обычно не видна после установки, и домашние инспекторы не должны вытаскивать автоматические выключатели, чтобы попытаться разобраться с этим.
Позволяет ли панель управления создавать тандемы?
Теперь, когда я рассказал об общих правилах для тандемных автоматических выключателей, я расскажу о способах, с помощью которых жилищные инспекторы или инспекторы по электротехнике могут определить, разрешены ли тандемные автоматические выключатели на различных щитах.
Модель щитаМодель или номер детали электрического щита обычно указывает, предназначен ли электрический щит для установки тандемных выключателей и сколько их можно использовать. Вот несколько примеров:
- G 3040 BL1200 = 30 пробелов, всего разрешено 40 цепей. Можно использовать до 10 тандемных автоматических выключателей.
- G 3030 BL1150 = 30 мест, всего разрешено 30 цепей. Использование тандемных автоматических выключателей не допускается.
- BR 1220 B100 = 12 мест, всего разрешено 20 цепей. Можно использовать до 8 тандемных автоматических выключателей.
- BR 1212 B100 = 12 мест, всего разрешено 12 цепей. Использование тандемных автоматических выключателей не допускается.
- HOMC 20 U100C = 20 мест, всего разрешено 20 цепей. Использование тандемных автоматических выключателей не допускается.
Я думаю, достаточно легко увидеть закономерность.
Схема внутри щитаСхема соединений внутри щита — отличный способ определить, разрешены ли тандемные выключатели, и если да, то точно , где они разрешены. На фотографии ниже видно, что в четыре верхних слота можно устанавливать только полноразмерные выключатели, а в восемь нижних слотов можно устанавливать тандемные выключатели.
Вот еще одна схема щита – этот щит позволяет использовать тандемные выключатели в четырех местах.
И еще – этот щит не позволяет никаких тандемных выключателей .
И еще – этот щит допускает тандемные выключатели только в нижних десяти ячейках (11-20 и 31-40).
Еще одна вещь, на которую легко обратить внимание, — это этикетка, на которой указано максимально допустимое количество цепей . На фото ниже видно, что на щитке разрешено только 20 цепей. Этот щит имеет 20 полноразмерных ячеек, поэтому тандемные автоматические выключатели не допускаются.
Какие проблемы с тандемными автоматическими выключателями?При использовании тандемных автоматических выключателей в местах, где они не разрешены, они могут неправильно физически подключиться к шине в щите, что может создать опасность возгорания. Сдвоенные автоматические выключатели также увеличивают общую нагрузку на шины в щите; здесь домашним инспекторам нужно руководствоваться здравым смыслом.
Когда домашний инспектор обнаруживает, что тандемные автоматические выключатели используются в неподходящих местах, они часто рекомендуют ремонт с помощью электрика. Если шины щита были повреждены или изменены для установки тандемных автоматических выключателей, правильный ремонт заключается в замене щита. Домашний инспектор не может определить, были ли повреждены шины, не сняв автоматические выключатели, чего домашние инспекторы не должны делать.
Информация для этой статьи была частично предоставлена Аланом Маншем из Schneider Electric, Стивеном Плосзаем из Siemens Industry, Inc. и Джозефом Фелло из Eaton Corporation. Кроме того, особая благодарность бывшему члену ASHI Дугласу Хансену .

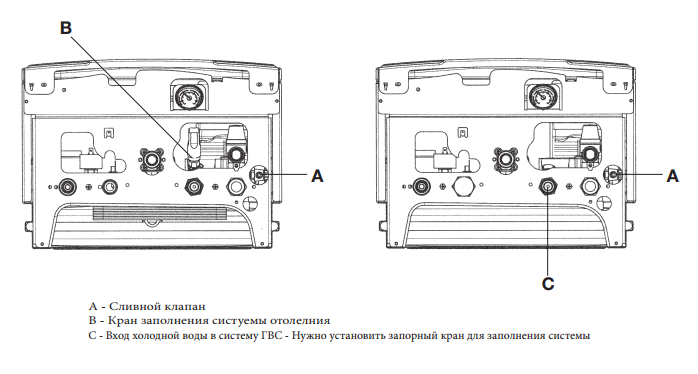

Рубен Зальцман, Structure Tech Home Inspections — Эл.0001 Руководство по техническому обслуживанию двухконтурной линии передачи 220k Перейти к содержимому Целью данного руководства является ознакомление всех сотрудников с тем, что они будут работать для технического обслуживания, а также для устранения всех неисправностей или дефектов линии в объекте. ЛИТЕРАТУРА Содержание *После объявления неисправности на линии выполняются следующие действия.* определить с большой точностью место неисправности вдоль линии. После этого ответственная смена обязана проинформировать всех заинтересованных лиц. Выполняется патрулирование и составляется график восстановления линии в кратчайшие сроки с учетом различных факторов, таких как важность линии (эвакуационная линия, соединительная линия, усиление сетки и т. д.). .), наличие ЭПС, восстановление на нормальных башнях в зависимости от наличия запасных башен и повреждения фундаментов и тд. В этой связи следует упомянуть, что не может быть жесткого и быстрого правила или даже эмпирического правила для определения времени восстановления сломанной линии. Все зависит от факторов, упомянутых выше, а также многих других причин. После получения сообщения о месте аварии помощник инженера должен немедленно посетить место и проверить следующее: Перечислить подъезд к месту и действия, которые необходимо выполнить для расчистки подъезда для грузовика, трактора и легковые автомобили. Осмотр участка и составление списка действий, которые необходимо выполнить для очистки участка от кустов и других препятствий для облегчения работы с T&P и требуемым материалом . Проверка неисправной части линии и перечень материалов и T&P требуется для работы. Если должны быть предусмотрены какие-либо распорки и охранник, работы по рытью котлована должны быть отмечены немедленно, и рытье котлована должно быть начато. После этого, но перед тем, как покинуть площадку, он должен немедленно приступить к расчистке подходов и очистке площадки, чтобы площадка была готова к работе, как только бригада, T&P и материалы прибудут на площадку. Аналогичным образом необходимая неквалифицированная рабочая сила должна быть организована для будущей работы там же. Перед началом работы должен быть подготовлен список лиц, сформированы подгруппы по видам деятельности и организована их транспортировка на объект. Масштабы вышеуказанных действий будут расширяться в соответствии с характером поломки, и контролер будет лучшим экспертом по планированию. Для поддержания здоровья работников должны быть доступны средства первой помощи и сезонные медицинские препараты. На рабочем месте всегда должно быть какое-то транспортное средство на случай непредвиденных обстоятельств, и это должно быть учтено при планировании. В зависимости от характера работ на площадке должно быть предусмотрено достаточное количество питьевой воды, палатки и т. д. Местные заземляющие комплекты, достаточные для разрядки, должны быть доставлены на площадку после надлежащей проверки их исправности. При проведении работ на линиях с одной обесточенной цепью необходимо обеспечить безопасные условия труда, чтобы можно было выполнять работы на обесточенных схема. Это также применимо ко всем токопроводящим линиям, как одноцепным, так и двухцепным. Инструкция по технике безопасности устанавливает порядок проведения технического обслуживания обесточенной цепи линии электропередачи сверхвысокого напряжения. Он не предусматривает работу на цепях под напряжением. Термины, выделенные жирным шрифтом, определяют термины правил техники безопасности, а те, что выделены курсивом , являются специальными определениями, применимыми только к настоящей Инструкции по технике безопасности. – Зажим заземления – Концевой зажим дополнительного заземления, который должен быть соединен с элементами башни, поперечинами или подходящим штырем заземления, был вбит в землю под потенциалом земли. – Концевой зажим линии – Концевой зажим дополнительного заземления, который должен быть соединен с проводником или перемычкой. – Провод заземления – Провод из алюминиевых жил, защищенный прозрачной оболочкой, для соединения между концевым зажимом линии и концевым зажимом заземления. – Гнездо – Скользящее гнездо для удерживания и работы с концевым зажимом , который является частью телескопической стойки или мостовой стойки . – Штырь для уха Стержень – Изолированный стержень с гнездом, который следует использовать для затягивания концевых зажимов линии на проводниках или перемычках с соблюдением безопасного электрического зазора . – Удлинитель полюса – Подходящая длина удлиненного полюса, который должен быть соединен с полюсом заземления для достижения безопасного электрического расстояния при подключении Линия Концевые зажимы для проводников или перемычек. – Висячее заземление – Заземление с проводом заземления достаточной длины, подходящим для соединения между проводником и опорой при опускании или подъеме проводов. Это может быть дополнительная земля. – Соединительная опора – Короткая изолированная опора с гнездом, используемая для установки и затягивания шунтирующих заземлений. Первую часть заземляющего стержня можно использовать как шунтирующий стержень. – Заземление для перемычки – Заземление, используемое для перемычки между гирляндами изоляторов или когда необходимо разрезать или соединить оба проводника. Дополнительное заземление с линией и зажимом на концах можно использовать в качестве шунтирующего заземления. Рабочие фазы – Проводящие фазы, на которых будут работать лайнсмены. – Полевое оборудование Заземление – Утвержденные соединения для соединения элементов полевого и вспомогательного оборудования, такого как строительные леса, гидравлические платформы, мобильные краны, лебедки и т. д., к земле. Земля окрашена в оранжевый цвет, чтобы отличить их от дополнительных земель и не включена в график заземления. Они должны иметь минимальную площадь поперечного сечения 35 мм2 в медном эквиваленте. Дополнительное заземление можно использовать в виде заземления полевого оборудования. Эти общие меры предосторожности должны быть приняты в дополнение к обычным мерам предосторожности, подробно описанным ниже: – присутствует на сайте работы. – «ОТКЛЮЧЕННАЯ ЦЕПЬ» в соответствии с PTW должна быть идентифицирована на рабочем месте с помощью монтажной таблички или другим надежным способом. – Все лайнеры, работающие на опорах ЛЭП, проводниках или арматуре, должны надевать и использовать все ремни/ремни безопасности и другое защитное оборудование, предназначенное для их защиты. – Один зеленый флажок должен быть прикреплен на уровне устройства защиты от перелезания. На каждом уровне траверсы проводника должен быть закреплен один зеленый флажок. Все эти зеленые флажки должны быть прикреплены к той стороне мачты, которая поддерживает цепь при отключении. – Шесть красных флажков должны быть прикреплены к центральной линии мачты на уровне траверсы, чтобы обозначить опасную зону цепи под напряжением. – Вышеуказанные зеленые и красные флажки должны быть прикреплены ко всем вышкам, на которые могут взобраться линейные судьи. – Дополнительные заземлители должны быть доставлены на башню в джутовых/подходящих мешках во избежание повреждения дополнительных заземлителей. Кроме того, линейные судьи могут нести дополнительные земли вручную на плечах. – Безопасный электрический зазор должен соблюдаться всеми линейными судьями до тех пор, пока все Дополнительные заземления не будут правильно подключены к проводникам или перемычкам цепей при отключении. – Все концевые зажимы заземления всех дополнительных заземлителей в точке, где линейный судья стоит или сидит для установки дополнительных заземлителей , должны быть соединены с опорой / траверсой. – После соединения концевых зажимов заземления с элементами опоры/траверсы, все Концевой зажим линии должен быть присоединен к проводнику или перемычке с точки, где сидит или стоит линейный обходчик. – Заземляющий стержень I Соединительный стержень должен находиться на мачте после подсоединения концевых зажимов линии до отсоединения всех Дополнительных Заземлителей . – После завершения работ все инструменты, растения и люди должны быть удалены с проводников и арматуры. Последний линейный судья должен снять концевые зажимы линии с проводников/перемычек, расположенных или стоящих в точке соединения этих 9 линий.0007 Дополнительные заземления со стороны башни/траверсы. После этого зажимы заземления должны быть удалены. Эта процедура должна быть повторена для отключения всех остальных Дополнительных Заземлителей . – По завершении работ Дополнительных Заземлителей следует перенести на землю с башни в мешках из мешковины/подходящих мешков, чтобы избежать повреждения Дополнительных Заземлителей . Во избежание повреждений с башни нельзя бросать Дополнительные Земли. – При спуске с башни линейные судьи снимают красные и зеленые флажки. – Количество запасных дополнительных заземлителей должно быть доставлено на рабочую башню, чтобы обеспечить запас на случай непредвиденных обстоятельств. – Изоляция линейных дросселей: чтобы уменьшить наведенное напряжение в обесточенной цепи линий электропередачи, изолируйте линейные дроссели на обоих концах линии (где это предусмотрено) в обесточенной цепи. Это должно быть сделано до замыкания заземляющего выключателя на концах обесточенной цепи. Когда происходит обрушение опор линии, линия отключается, но признаков недостаточно, чтобы указать, что это обрушение опор. Предпринимается попытка зарядить линию. Если линия снова отключается, то выполняется патрулирование линии. Если известно об обрушении опор на линии, то прибегают к следующим действиям: – Проводится визуальный осмотр пострадавшего участка для оценки степени причиненного ущерба и потребности в материалах для восстановления линии . – Разрешение на проведение работ применяется для проведения работ на поврежденном участке, и линия соответствующим образом заземлена. – Пострадавший участок линии делится на две категории – полностью поврежденный и частично поврежденный. Оба они освобождаются от проводников и заземляющих проводов, отсоединяя их от зажимов и изоляторов. – Участок очищается от всех поврежденных материалов. – Если фундамент цел, а стойки повреждены выше уровня земли, то поврежденная часть стойки должна быть срезана, а удлинитель должен быть предусмотрен с помощью накладки или скобы, и используется тот же самый фундамент для возведения башни. – Если фундамент поврежден, то место для фундамента должно быть отмечено по профилю. – После окончательного определения местоположения выполняется разметка ям, а затем выполняется выемка штифта с помощью JCB. – Для частично поврежденных башен поврежденные/срезанные элементы удаляются, и эти элементы изготавливаются на месте или из запасных частей. – Провода и заземляющие провода удерживаются соединительными зажимами с обеих сторон опоры. В местах разреза секции предусмотрены распорки, а ремонт проводника и грозозащитного провода производится обычными методами. Необходимо следить за тем, чтобы проводники не опирались на твердые слои, и использовать подходящие деревянные прокладки. Проводник и заземляющий провод не должны находиться под какой-либо нагрузкой! – Для схватывания заглушки следует использовать быстросхватывающийся цемент достаточной твердости. – В то же время, материал башни должен быть готов на площадке путем правильной укладки. Надлежащая проверка положения проводника и заземляющего провода всех фаз должна быть выполнена до начала монтажа мачты. – После завершения монтажа опоры поднимаются изоляторы. Затем осуществляется натяжка жил и грозозащитного провода. Если место среза повреждено, может потребоваться новая натяжка. – Заземление должно производиться сразу после установки шлейфа, но до начала монтажа. – После завершения заключительных работ разрешение на работу аннулируется, удаление всех людей и материалов с площадки. – Теперь линия может заряжаться. Подробнее – Эта статья представляет собой главу из моего собственного 10-летнего опыта в Строительство ЛЭП.
