Как вывести дымоход через крышу, высота дымохода — фото, видео

Отопительные приборы – необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодный период, который в большинстве регионов России длится 9 месяцев. Однако, дополнительный комфорт идет в комплексе с определенной степенью риска возникновения пожаров. Поэтому особенное внимание уделяют дымоходу, с помощью которого дым и продукты сгорания удаляются из теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Содержание статьи

• 1 Последствия некачественного монтажа
• 2 Выбор места вывода дымохода и его высота
• 3 Эластичная проходка
• 4 Проходной патрубок из металла
• 5 Вывод прямоугольных и квадратных труб
• 6 Монтаж выводного короба
• 7 Видео-инструкция

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно.

Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
2. Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

Схема норм размещения дымохода на крыше

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность проведения трубы через кровлю заключается в том, во время прохождения дыма температура стенок повышается, из-за чего возникает опасность возгорания горючих материалов стропильной системы.

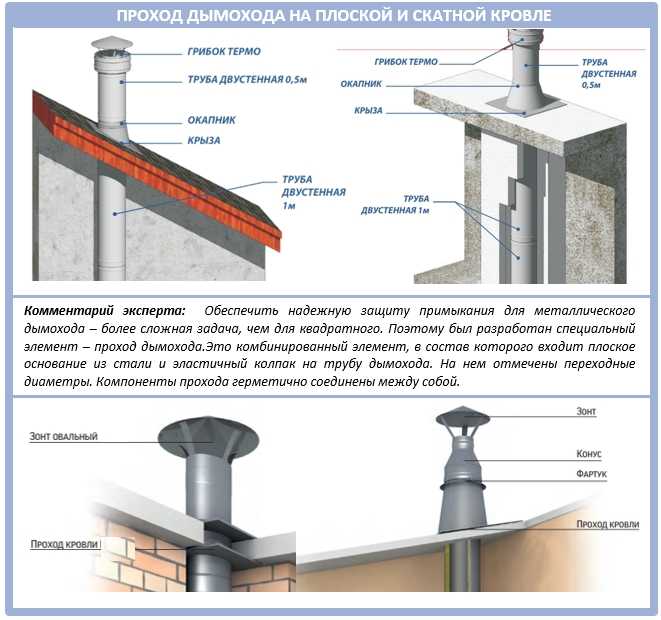

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходки

Эластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

• Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
• С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
• Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
• Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
• Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Некоторые мастера предпочитают пользоваться другим способом – они заранее впаивают в проходной патрубок дымоходную трубу, обкладывают ее термоизолирующим материалом, к примеру каменной ватой, а уже затем эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки.

Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартука

Установка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

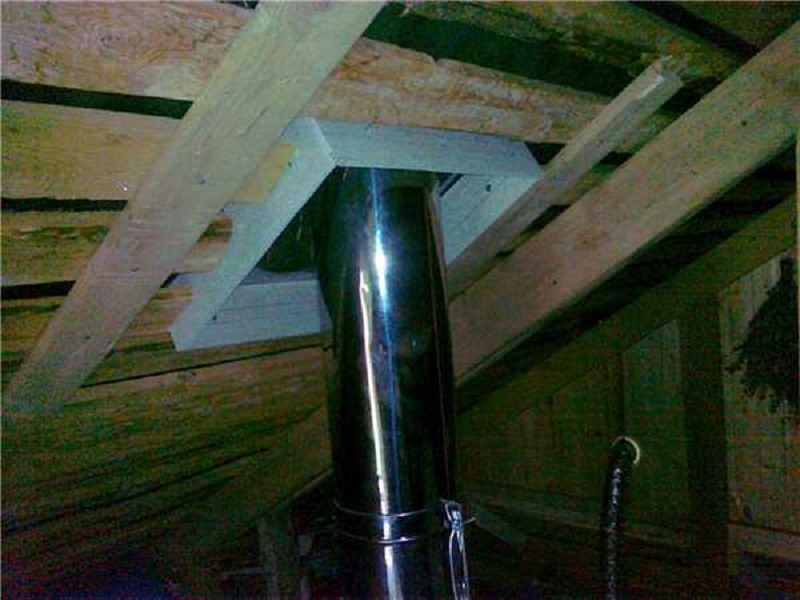

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами.

Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного короба

Вывод трубы через выводной короб из асбеста

• Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
• После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
• Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
• Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
• Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

Видео-инструкция

Как установить дымоход через крышу

Содержание

• Последствия неправильного монтажа трубы
• Особенности разных типов дымоходов
• Как выбрать место для трубы
• Правила создания короба для дымохода
• Использование эластичной проходки
• Установка проходного патрубка из металла
• Вывод через кровлю прямоугольных и квадратных дымоходов

Строительство дымохода является достаточно сложным процессом, который должен осуществляться согласно строительным нормам. Часто при создании новых домов производится проведение трубы через уже созданную кровлю. Также возможно выведение через стену. Перед тем как установить дымоход через готовую крышу, стоит узнать о последствиях неправильных действий, чтобы внимательнее относиться к каждому правилу выполнения работ.

Последствия неправильного монтажа трубы

Стоит помнить, что многие печники берут плату за создание печи, но не осуществляют вывод дымохода. Многим владельцам приходится выполнять все работы самостоятельно. При соблюдении определенных правил, все работы могут быть выполнены качественно без помощи профессионалов. Если отделка дымохода на крыше будет проведена неправильно, это может привести к появлению определенных последствий:

1. Через щели между кровлей и трубой будет проникать влага, разрушая дымоход и материалы, из которых изготовлена крыша.
2. Увеличение влажности внутри трубы, из-за чего в ней может появиться плесень. Стоит отметить, что споры некоторых видов грибка опасны для здоровья человека, поэтому игнорирование проблемы может привести к ухудшению состояния людей в доме.
3. Изменение характеристик теплоизоляционного материала из-за попадания на него влаги. Важно помнить, что после высыхания утеплитель не восстанавливает характеристики.
4. Нарушение циркуляции воздуха из-за наличия щелей около дымохода. Проникновение воздуха в зимнее время приводит к увеличению теплопотерь.

Чтобы избежать описанных проблем, достаточно правильно произвести монтаж трубы и е теплоизоляцию, следуя советам профессионалов. Стоит помнить, что высота дымохода относительно конька крыши должна составлять не менее 0,5 м, если он находится на близком расстоянии от конька.

Особенности разных типов дымоходов

Для создания дымохода могут использоваться следующие материалы:

• металлическая труба;
• огнеупорный кирпич;
• асбестоцементные трубы

Для каждого типа труб используются различные гидроизоляционные материалы. Также важно учитывать особенности выведения труб через крышу. Во время выбора типа проведения дымохода учитывается вид применяемого топлива, так как от этого зависит температура сгорания.

Именно поэтому перед началом разработки проекта дымохода необходимо определить, какой вид топлива будет использоваться для отопления дома. Металлические трубы не стоит использовать в случаях, если печь топится дровами и углем. При этом дымоотводы таких печей необходимо оснащать искроуловителями.

Профессиональные строители рекомендуют создавать дымоходы, имеющие прямоугольное или квадратное, а для гидроизоляции примыкания их к кровле стоит использовать готовые планки.

Как выбрать место для трубы

Так как во время прохождения дыма труба нагревается, во время вывода ее на крыше необходимо учитывать требования пожаробезопасности. Лучше всего располагать дымоход на крыше на близком расстоянии от конька. Это обусловлено несколькими причинами:

1. Исключение протечек во время дождя. Также благодаря близкому расположению трубы от конька в зимнее время происходит накопление минимального количества снега.
2. Минимальное образование конденсата в трубе. Если дымоход располагается низко и имеет большую высоту, внутри будет появляться большое количество влаги из-за разницы температур.

Если труба располагается на расстоянии более полутора метров, она должна находиться не ниже линии, проведенной от конька под углом 10 градусов к горизонту. Во время выбора места для установки трубы необходимо учитывать и другие советы опытных строителей:

1. Трубу не стоит размещать на близком расстоянии от мансардных окон. Это связано с тем, что в них может попасть угарный газ.
2. Также дымоход не следует устанавливать на внутреннем стыке кровли, так как в зимнее время года над трубой скапливается большое количество снега.
3. Не следует жестко соединять кровлю с трубой, так как при деформации кровли будет происходить разрушение трубы.

Стоит помнить, что труба должна выводиться таким образом, чтобы материалы кровли были надежно защищены от высокой температуры.

Правила создания короба для дымохода

Чтобы правильно вывести трубу через кровлю, необходимо создать для нее собственную систему балок. Она должна находиться на определенном расстоянии от трубы. Этот параметр указывается в СНиП и зависит от особенностей дымохода.

Для того, чтобы утеплить конструкцию, необходимо применять негорючие материалы. Чаще всего устанавливается стекловата или каменная вата. Эти материалы набиваются в пространство между трубой и коробом.

Стоит отметить, что гидроизоляционный материал надрезается крест-накрест, после чего края подворачиваются и закрепляются на стропильной системе. Во время создания короба необходимо дополнительно герметизировать стыки уплотнительной лентой.

С внешней стороны над кровельным покрытием закрепляются элементы, которые защищают стыки от проникновения влаги. Стоит учитывать, сто создание короба для трубы может ухудшить воздухообмен под кровельным материалом. Чтобы предотвратить негативные последствия установки такой системы, стоит сделать дополнительные элементы вентиляционной системы.

Важно! Если труба имеет ширину более 800 мм, на кровле выше по скату необходимо создать разуклонку.

Использование эластичной проходки

Многие владельцы частных домов устанавливают круглые трубы. Для обеспечения герметичности примыкания кровли к дымоходу используется эластичная проходка. Такие изделия создаются из эластичного силикона и представляют собой воронку. Они могут подстраиваться под угол ската, поэтому надежно защищают примыкание от проникновения влаги.

Покупая эластичную проходку необходимо руководствоваться такими параметрами, как диаметр трубы и цвет отделочного материала для кровли. Ступенчатые изделия подходят практически для вех типов кровель и дымоходов. Установка таких изделий производится достаточно просто. Для этого необходимо наложить фартук на дымоход, после чего закрепить его на кровле при помощи металлического круга с отверстиями для креплений. После этого нужно обработать стыки герметиком.

Установка проходного патрубка из металла

Во многих строительных магазинах можно приобрести патрубок для круглых труб, изготовленный из металла. Он используется для того, чтобы выполнить проход дымохода через крышу, не имеющую рельефа. Во время покупки необходимо выбирать такие изделия исходя из угла наклона кровли.

Для выполнения монтажа производятся следующие действия:

1. Сначала осуществляется вырезание в кровле отверстия. Для этого при помощи маркера необходимо на поверхности крыши создается разметка. Резка производится при помощи болгарки и острых ножниц.
2. После этого происходит вынимание термоизолирующего и гидроизоляционного материала. При необходимости стоит удалить некоторые элементы обрешетки. Если это повлияет на ослабление конструкции, ее необходимо усилить, закрепив новые доски.
3. С нижней стороны крыши происходить закрепление листа огнестойкого материала. Стоит помнить, что с каждой стороны от изделия был запас, равный 15-20 см.
4. После этого происходит установка модуля в отверстие и состыковка его с проложенным дымоходом.
5. После этого на трубу надевается выводной патрубок, который затем закрепляется саморезами и огнестойким герметиком.
6. На следующем этапе происходит надстройка трубы до необходимого уровня.

Некоторые строители заранее впаивают дымоход в проходной патрубок и обкладывают ее термоизолирующим материалом. Чаще всего используется каменная вата. Только после этого конструкция монтируется в проход. Перед тем, как вывести дымоход через крышу, необходимо рассчитать размеры конструкции, составив чертеж. Это поможет вывести дымоход без совершения ошибок.

Вывод через кровлю прямоугольных и квадратных дымоходов

Трубы, которые выполнены из кирпича, имеют квадратную форму, поэтому для их герметизации не могут быть использованы описанные способы. Когда создаваемый дымоход приближается к кровле, происходит создание в ней отверстия, размер которого будет больше трубы примерно на 2,5 см. С внешней стороны осуществляется облицовка дымохода асбестовыми листами. Это необходимо для защиты кровли от возгорания.

На кирпичной трубе происходит закрепление мягкой гидроизоляции дымохода на крыше при помощи металлического профиля. Нижний край материала фиксируется на крыше при помощи герметика. После проведения данных работ устанавливается декоративный фартук, который состоит их доборных элементов и надежно защищает стыки от влаги.

Перед началом использования печи стоит проверить надежность установленной конструкции. Если соединения будут иметь дефекты, влага будет проникать под кровельный материал. Многие строители, выводящие дымоход через кровлю своими руками, допускают ошибки, которые впоследствии приходится исправлять. Чтобы осуществлять все действия правильно, необходимо заранее подготовить все материалы и перепроверить расчеты, производимые во время создания чертежа.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Комплект для прохода через чердак для 6-дюймовой дымоходной трубы с защитой от искр

Перейти к содержимому

Наш чердачный комплект включает в себя все компоненты, необходимые для соединения одностенной печной трубы с двустенным дымоходом класса А и вентиляции через одноэтажный дом с плоским или сводчатым потолком и плоской или скатной крышей с мансардным помещением.

Подробные инструкции по установке см. в нашем Руководстве по планированию через чердак. Или просмотрите инструкции по установке.

КОМПЛЕКТ I ВКЛЮЧАЕТ

(1) Адаптер печной трубы
(1) Опорная коробка (выберите опорную коробку 11 дюймов, 24 дюйма или 36 дюймов)
(1) Чердачный изоляционный экран
(1) Оклад крыши (выберите плоскость, 1/12 до 7/12 шага или от 7/12 до 12/12 шага Накладка
(1) Штормовая муфта
(1) Искрозащитный колпак дымохода

ОПИСАНИЕ ОТДЕЛЬНЫХ ЧАСТЕЙ

• Переходник для печной трубы — это переходная деталь, которая соединяет одностенную печную трубу с потолочной опорной коробкой.
• Потолочная опорная коробка крепится к потолочным балкам или крыше (в зависимости от установки) и позволяет дымоходу безопасно проходить через потолок на чердак. Может поддерживать максимум 50 футов дымохода. Включает в себя отделку, чтобы обеспечить законченный вид внутри дома.
• Чердачный изоляционный экран  предотвращает контакт изоляции и другого мусора с дымоходом на чердаке.
• Обшивка крыши  предотвращает протечки через крышу дымоходной системы.
• Storm Collar  вместе с кровельным окладом обеспечивает водонепроницаемое уплотнение в местах прохождения дымохода через крышу.
• Крышка дымохода  закрывает дымоход, защищая от дождя, снега, листьев, мусора и животных.

ПРИМЕЧАНИЯ ПО УСТАНОВКЕ

Одностенная труба для печи не входит в этот комплект и требуется для подключения дровяной печи или другого отопительного прибора к опорной коробке.

Чтобы завершить этот комплект, приобретите отрезки трубы, необходимые для прохождения от опорной коробки через чердак и наружу через крышу.

В некоторых случаях вы можете обнаружить препятствие на чердаке, требующее использования смещенного локтя (продается отдельно).

Если дымоход возвышается над крышей более чем на 5 футов, необходимо установить удлиненную скобу для крыши (продается отдельно).

КОНСТРУКТИВНЫЙ МАТЕРИАЛ

Наша система дымоходов класса А с двойными стенками обеспечивает превосходную безопасность и производительность. Изоляция из керамического волокна высокой плотности толщиной 1,18 дюйма зажата между двумя стенками из нержавеющей стали 304 толщиной 0,019 дюйма. По сравнению с нашими конкурентами из нержавеющей стали 430 или оцинкованной стали, нержавеющая сталь 304 обеспечивает превосходную коррозионную стойкость, в то время как наша 0,019″ толстые внутренние и внешние стенки должны быть на 25 % толще, чем у наших конкурентов.

• Внутренняя стенка толщиной 0,019″ из нержавеющей стали 304
• Внешняя стенка из нержавеющей стали 304 толщиной 0,019 дюйма
• Изоляция из керамического волокна высокой плотности толщиной 1,18 дюйма
• Прецизионная конструкция поворотного замка

СЕРТИФИКАЦИЯ

Сертифицировано и внесено в список согласно стандарту UL 103HT и предназначено для приборов, которые внесены в список для использования с высокотемпературной дымоходной системой 2100 градусов по Фаренгейту. Его можно использовать с дровяными печами, каминами, топками, печами, котлами, водонагревателями, печами для пиццы и другими бытовыми отопительными приборами, работающими на дровах, газе, угле или мазуте.

Примечание:  Не используйте с приборами с принудительной тягой и избыточным давлением.

Дымоход UL 103HT разработан и протестирован для максимальной непрерывной работы при температуре 1000 градусов по Фаренгейту. Сертификация UL требует строгих и строгих испытаний, включая сжигание в течение одного часа при температуре 1400 градусов по Фаренгейту и сжигание в течение трех-десяти минут при температуре 2100 градусов по Фаренгейту.

ПРОСТРАНСТВО ДО ГОРЮЧИХ МАТЕРИАЛОВ

Всегда оставляйте зазор не менее 2 дюймов между дымоходом и любыми горючими материалами.

Как установить дымоход для дровяной печи через крышу (Полное руководство)

Если вы ищете способ отапливать свой дом, экономя деньги на отоплении, то установка дымохода для дровяной печи может быть идеальным решением. В этом сообщении блога мы покажем, как установить дымоход для дровяной печи через крышу, и обсудим некоторые из лучших брендов, которые вы можете найти.

Установка дымохода для дровяной печи может быть сложной задачей, но с этим полным руководством она будет максимально простой. Первое, что вам нужно сделать, это подняться на крышу и измерить, где ваш дымоход должен выходить из стены вашего дома. После того, как вы узнаете, где он выйдет, сделайте несколько измерений и убедитесь, что в этом месте нет препятствий, таких как деревья или линии электропередач. Как только вы нашли открытое место для дымохода, пришло время прорезать дыру в крыше!

Определение высоты дымохода и уклона крыши

Какой высоты дымоход и какой уклон крыши будет использоваться для его установки? Определение этих вещей перед началом строительства дымохода для дровяной печи своими руками через крышу гарантирует, что вы построите что-то достаточно прочное, чтобы выдержать вес и тепло, создаваемые сжиганием дров. Если у вас уже есть металлический дымоход, вы можете использовать эту высоту для расчета высоты дымохода вашей новой дровяной печи. Если вы просто устанавливаете металлический дымоход, не забудьте добавить еще шесть дюймов для безопасности и устойчивости, а также убедитесь, что дымоход достаточно высок, чтобы отводить тепло, не создавая опасности возгорания.

Определение высоты дымохода дровяной печи – Измерьте от уровня земли до того места, где дымоход будет выходить из крыши. Вот какой высоты она должна быть, чтобы ваша дровяная печь своими руками была достаточно высокой.

Определение уклона крыши – Используйте линейку для измерения высоты стропил вашей крыши. Здесь вы прикрепите дымоход дровяной печи через крышу. Вы можете прикрепить печную трубу к стропилу с помощью специальных скоб или просверлить крышу и добавить болт с проушиной. Если у вас уже есть металлический дымоход, вы можете использовать эту высоту для расчета высоты дымохода вашей новой дровяной печи.

Установка гидроизоляции крыши

Фартук крыши представляет собой кусок металла, который устанавливается поверх прохода, чтобы предотвратить попадание воды за него. Вы можете купить их в местном хозяйственном магазине или магазине товаров для дома. Размер, который вы получите, будет зависеть от типа дымохода дровяной печи, дымохода и других аксессуаров, которые вы устанавливаете через крышу. В этом руководстве мы будем устанавливать металлическую обшивку крыши для установки дымохода дровяной печи.

Вырезка отверстий в потолке для дымохода и вентиляционной трубы

• Вырезать отверстие для дымохода и вентиляционной трубы — задача не из легких. Вам понадобится сабельная пила (sawzall) или циркулярная пила, чтобы прорезать гипсокартон, фанерную обшивку, изоляцию, стекловолокно и металлическую кровлю/сайдинг. Это можно сделать с помощью ручной пилы, но это будет очень сложная и трудоемкая работа. Если вам неудобно использовать эти инструменты, возможно, попросите кого-нибудь о помощи или наймите их подрядчику (но будьте готовы заплатить).
• Мы сочли, что проще всего вырезать отверстие между двумя стропилами, а не через существующую вентиляционную решетку, потому что мы не хотели, чтобы на наши головы падала незакрепленная черепица. Стропила дали нам место, чтобы прибить фанеру и стоять, пока мы вырезаем отверстие.
• – Вентиляционная труба для дровяных печей должна быть не меньше диаметра дымовой трубы (минус два дюйма), чтобы в вашем домашнем отопительном приборе происходило правильное сгорание. Если у вас недостаточно вентиляции, это может привести к попаданию дыма обратно в дом, сжиганию слишком большого количества креозота в дымоходе и срабатыванию детекторов угарного газа. Получите одобренный UL комплект, в котором есть заслонка со стороны дымохода, чтобы воздух не попадал в дымоход, когда он не используется.
• Обязательно дважды отмерь и один раз отрежь! Не торопитесь, возьмите карандаш или ручку, чтобы отметить разрезы в обшивке, чтобы вы знали, где резать. Попросите помощника держать валенки, пока вы вырезаете отверстия для труб, если это необходимо.

Крепление дымовой трубы с помощью подвесов

Одним из наиболее важных моментов при установке дровяной печи является ее надежность. Это включает в себя обеспечение того, чтобы ваш дымоход имел надлежащие опоры и распорки, чтобы он не упал или не оторвался от стены, если на улице будет сильный порыв ветра. Установка металлической H-образной скобы достаточно далеко над печью будет иметь большое значение для защиты дымохода. Вы также можете установить металлические ленты вокруг дымохода, чтобы при необходимости обеспечить дополнительную поддержку.

Герметизация трубы дымохода изоляционной пеной

Герметизация трубы дымохода изоляционной пеной является важным этапом. Последнее, что вам нужно, это чтобы воздух проходил через ваши стены и выходил из дымохода, что приведет к плохой тяге (и трате топлива). Быстрый поиск в Google Images показывает, какой ущерб могут нанести сквозняки! Взгляните на эту картинку:

Как герметизировать дымоход изоляционной пеной:

• Убедитесь, что вы работаете на чистой поверхности (крыше) и что дымоход расположен в той части вашего дома, где не слишком холодно. или горячий. Вы не хотите, чтобы вся эта работа была отменена!
• Нарежьте кусочки изоляции из стекловолокна на небольшие полоски, которые заполнят пространство между дымоходом и крышей.
• Используйте пистолет для герметика, чтобы нанести изоляционную пену вокруг любых зазоров, которые вы можете найти, например, там, где две секции дымохода встречаются или соединяются с другой трубой. Подождите 24 часа, пока он высохнет, прежде чем продолжить другие шаги в этом проекте. После полного высыхания между изоляционной пеной и дымоходом или крышей не должно быть зазоров, которые препятствуют выходу воздуха.

Уплотнение вокруг вентиляционной трубы

Вам нужно будет уплотнить вокруг вентиляционной трубы высокотемпературным силиконом или любым другим способом, который вы предпочитаете. Просто убедитесь, что он защищен от атмосферных воздействий и не пропускает воздух. Этот шаг может не потребоваться в зависимости от вашего комплекта облицовки дымохода.

Установка облицовки дымохода Когда вы будете готовы установить облицовку дымохода, разверните ее так, чтобы она немного провисала. Он ни в коем случае не должен быть тугим или тугим. Вы также можете использовать кусок веревки, чтобы протянуть его, если это необходимо для этого шага (не сворачивайте новую гибкую трубу дымохода). *Когда вы обрезаете подкладку, оставьте несколько дополнительных дюймов для игры. Вы всегда можете отрезать больше позже, если потребуется.*

Отрезание существующего дымохода Если ваш дымоход все еще установлен в стене и еще не снят, тогда его нужно будет спилить, чтобы у вас был доступ для установки нового дымохода. Возможно, вам придется разрезать кровельный материал вокруг него или вы можете просто удалить все это, если нет другого пути (в зависимости от того, как был построен ваш дом).

После того, как старый дымоход будет удален, вам нужно будет замазать место, где он когда-то был установлен.

Крепление к отливу на крыше дома

Вам нужно будет сделать небольшой разрез в отливе на крыше вашего дома. Здесь вы прикрепите к нему трубу дымохода. Размер отверстия не имеет большого значения, главное, чтобы в этом месте не было протечек во время дождя или снегопада. Убедитесь, что обе стороны надежно загерметизированы герметиком и винтами. Убедитесь, что все надежно и нет щелей, иначе у вас будут проблемы с утечкой дыма из трубы в ваш дом.

Вы не всегда можете полагаться на то, что люди говорят или публикуют в Интернете, не видя это своими глазами. Никогда не стоит принимать что-либо за чистую монету, поэтому мне нравится проводить собственные исследования в Интернете. Например, я наткнулся на пост о том, как установить дымоход для дровяной печи через крышу, и в нем не было подробностей о том, что вам нужно или где все разместить. По сути, это было просто заявление о том, что если в вашем доме его еще нет, вы можете подумать о том, чтобы установить еще одну трубу для дымоудаления, а не просто выводить пары наружу через отверстие.

Хотя это кажется хорошей идеей, на практике это не очень хорошо работает, поскольку у вас может не хватить высоты для этого, и дым начнет проникать в ваш дом, а не уходить из него. Вот почему я решил составить собственное руководство о том, как установить дымоход для дровяной печи через крышу. В нем не только рассказывается, как правильно это сделать, но также даются некоторые советы и приемы, с которыми я столкнулся, проводя собственное исследование по этой теме.

Добавление внешних отделочных досок или сайдинг на открытые участки трубы

Если вы хотите завершить установку, добавив внешние отделочные доски или сайдинг на открытые участки трубы, потребуется несколько дополнительных шагов.

Первый заключается в создании стартового шпильки из трубы. Во-вторых, прикрепите один конец вашей обшивки или сайдинга шурупами к этой скошенной стойке, чтобы при установке она плотно прилегала к кровельному материалу и удерживала все на месте, пока герметик сохнет между обеими областями.

Охрана окружающей среды и безопасность

Процесс установки дымохода дровяной печи через крышу очень безопасен и безвреден для окружающей среды. Для установки не требуются какие-либо электроинструменты, что делает его идеальным для владельцев домов, которые живут вне сети или в экологически чистых районах, где устройства, работающие на газе, не одобряются, например, в многоквартирных домах и ТСЖ. Кроме того, установка трубопровода требует лишь некоторых базовых столярных навыков с использованием лишь нескольких обычных инструментов (молоток, пила, дрель) и минимального количества материалов.

Материалы, необходимые для установки дымохода:

• Сверло со сверлом ¼ дюйма.
• Пила, чтобы распилить фанеру для воротника дымохода. Убедитесь, что она достаточно глубокая, чтобы вы могли ввинтить два куска дерева с каждой стороны, создавая плотное прилегание к трубе при установке через крышу. Отрежьте по крайней мере ½ дюйма в глубину и достаточно большой, чтобы соответствовать толщине вашей трубы дымохода.
• Винты для крепления манжеты вокруг трубопровода и атмосферостойкий герметик, такой как герметик или глина, используемые при ремонте крыши.
• Искатель шпилек (для поиска деревянных балок внутри стен).
• Деревянные прокладки (тонкие деревянные бруски, которыми можно подпирать крышу во время работы)
• Лестница, достаточно высокая, чтобы взобраться на крышу дома.

Советы по безопасности при установке дымохода для дровяной печи

Чтобы установить дымоход для дровяной печи через крышу, необходимо следовать этим советам по безопасности. Прежде всего, не пытайтесь выполнить этот проект, если на улице мороз или идет сильный снегопад — зимой ваша крыша будет гораздо более скользкой, чем в другое время года.

Затем подождите, пока по прогнозу не будет ветра или дождя, так как это сделает работу на вашей крыше опасной и сложной. Даже если это хороший день, вам, возможно, придется подождать некоторое время, прежде чем начать работу, чтобы убедиться, что никому больше не нужен доступ к дымоходу. Вы же не хотите, чтобы кто-то поднялся на вашу крышу, пока вы там!

Наконец, убедитесь, что в доме есть кто-то с огнетушителем на случай, если что-то пойдет не так. Если ваша крыша достаточно высока, чтобы это было безопасно, также может помочь, если кто-то выйдет наружу и присмотрит за вами, пока вы работаете.

В этом руководстве описаны все необходимые шаги для установки дымохода дровяной печи через крышу.

Если вы будете следовать этим инструкциям, ваш проект будет успешным.

Часто задаваемые вопросы

Какова высота этой печной трубы?

Длина комплекта дымохода зависит от вашего конкретного применения. Пожалуйста, ознакомьтесь с нашим калькулятором высоты дымохода, чтобы определить, какой продукт вам нужен, исходя из высоты вашего устройства и расстояния до горючих материалов. Для справки, мы рекомендуем вам установить дровяной камин или каменную печь с высотой устройства от 32 до 78,9.0003

Какой размер этой печной трубы?

Внутренний диаметр (ID) нашего комплекта дымохода указан в названии продукта. Например, номер детали 1000 имеет внутренний диаметр четыре дюйма. Эта информация будет полезна, если вы планируете облицовывать дымоход печным покрывалом или другим изоляционным материалом.

Какой вес этой печной трубы?

Этот продукт весит приблизительно 16 фунтов, что может варьироваться в зависимости от высоты дымохода и расстояния до горючих материалов. Наши продукты рассчитаны на максимальную температуру 2000 градусов по Фаренгейту, поэтому, пожалуйста, планируйте соответствующим образом, если у вас есть высокотемпературные приборы, такие как пеллетные печи или камины.

Какая гарантия на этот продукт?

На наши комплекты дымоходов распространяется 20-летняя ограниченная гарантия, которая распространяется на любые дефекты материалов и изготовления с момента покупки. Обратите внимание, что ущерб, вызванный неправильной установкой или другими модификациями, не покрывается нашим гарантийным соглашением. Повреждение вашего имущества также может привести к исключению из нашего гарантийного соглашения.

Чем этот продукт лучше других брендов?

Наша продукция производится в США, и для вашего спокойствия предоставляется 20-летняя ограниченная гарантия. Труба печи имеет внутренний диаметр (ID) четыре дюйма, что может быть полезно, если вы планируете покрыть ее изоляцией, такой как огнеупорные одеяла печи.

Как определить высоту дымохода?

Вы можете использовать наш Калькулятор высоты дымохода, который поможет вам выбрать, какой продукт лучше всего подходит для вашего применения. Обратите внимание, что мы рекомендуем минимум 24 дюйма над любым кровельным материалом и 42 дюйма над любыми элементами каркаса (например, потолочными балками). Если вам нужна дополнительная помощь, пожалуйста, свяжитесь с нами по телефону или электронной почте.

Как измерить комплект труб для печки?

Пожалуйста, обратитесь к информации о вашем конкретном комплекте дымохода и проверьте внутренний диаметр (ID), указанный в его описании. Если вам нужны дополнительные измерения, свяжитесь с нами, чтобы мы могли помочь определить, какой размер лучше всего подходит для вашего приложения.

Как установить комплект печной трубы?

Процесс установки зависит от высоты дымохода и расстояния до горючих материалов. Полное руководство можно найти в нашем Руководстве по установке дымохода для камина. Если вам нужна дополнительная помощь, мы рекомендуем проконсультироваться с профессиональным подрядчиком или связаться с нами напрямую по телефону или электронной почте.

Как почистить дымоход?

Наша основная рекомендация – обратиться в профессиональную службу трубочистов. Если вы решите попробовать это сделать самостоятельно, мы рекомендуем использовать щетку и скребок, а также пылесос для пепла, такой как инструмент для очистки от пепла. Обратите внимание, что этот инструмент не следует использовать с пеллетными печами, так как высокие температуры могут повредить ваш комплект дымохода.

Как определить, какой размер комплекта печных труб мне нужен?

Внутренний диаметр (ID), указанный в названии нашего продукта, будет полезной информацией для определения необходимого вам размера. Например, артикул 1000 имеет внутренний диаметр четыре дюйма и лучше всего подходит для приборов высотой 32 78. Если вы планируете облицовывать комплект дымохода изоляцией, мы рекомендуем использовать наш Калькулятор высоты дымохода, чтобы определить, какой размер лучше всего подойдет. применение и материалы, которыми вы будете его облицовывать. Обратите внимание, что мы предлагаем различные комплекты для каменных печей, а также для дровяных каминов.

Заключение

Эта статья должна помочь вам разобраться, какой дымоход для дровяной печи подходит для вашего дома. Бывают трех типов: сборные, заводские и каменные.
