Как правильно создать дымоход своими руками?

Предисловие

Печь — сердце загородного дома. Но чтобы наслаждаться плясками пламени и  мерным потрескиванием горящих дров без едкого привкуса дыма, нужен хороший дымоход. Как  сделать его? Читайте далее!

Требования к установке дымохода

Чтобы начать делать дымоход своими руками нужно не только ознакомиться с практической инструкцией, но и устанавливать его согласно требованиям СНиП:

  1. При плоской крыше наружный дымоход должен возвышаться над ней как минимум на метр.
  2. Минимальными должны быть горизонтальные участки, причем, в длину каждый из них может быть больше 1 м.
  3. Для дымоходов внутренних при скатной крыше стоит учитывать такие условия: расстояние от конька до трубы составляет меньше 1,5 м – труба должна возвышаться не менее чем на 500 мм; при расстоянии от 1,5 до 3 м – труба уравнивается с коньком; расстояние выше 3 м – возвышение трубы равняется примерно 10 градусов от непосредственного горизонта коньковой части.

Особенности дымохода для разных агрегатов

Работа отопительных агрегатов зависит от места расположения, материала изготовления и других конструкционных особенностей дымохода. Поэтому труба для дымохода своими руками должна быть не только правильно поставлена, но и сделана из необходимого материала. Классическим вариантом считается дымоход своими руками из кирпича, который переходит между потолком и чердаком, а дальше выводится на улицу, сверху монтируется защитный колпак.

Сэндвич-дымоходы применяются многими, так как обеспечивают большую безопасность, в частности, если используются газовые отопительные устройства, а также они имеют привлекательный внешний вид. Причем, даже для неопытных мастеров такой дымоход прост в монтаже.

Дымоход своими руками, сделанный из кирпича

Для того чтобы найти ответ на вопрос: как правильно сделать трубу дымохода? нужно не только ознакомиться с конструкцией самой дымоходной части, но и разобраться в правильной кладке кирпичного канала. Здесь нужно соблюдать главное правило – такой дымоход выкладывается на специальный раствор, состоящий из глины и песка, и по всей протяженности должен быть полностью вертикальным.

Чтобы вычислить внутренние размеры дымохода стоит знать мощность отдачи тепла печки: до 3,5 кВт – кладка 13*13 см, для чего используется 4 кирпича на ряд, больше 3,5 кВт – 13*25 см, по 5 кирпичей в ряд, для больших печей («русских») – 26*26 см, по 6 кирпичей в ряд.

Распушка дымоходной трубы играет важную роль, так как это расширение в потолочном перекрытии предохраняет от загорания. Делают эту часть дымохода из армированного бетона или из кирпича, или же эту часть можно закрыть каким-то негорячим материалом. Кладка распушки требует точности и много времени, нужно учитывать такие рекомендации:

  • расширяются габариты трубы за счет смещения каждого последующего кирпича по краям примерно на 40 мм;
  • высота самой распушки должна иметь длину не меньше межчердачной площади;
  • как только расширение будет полностью сделано, его нужно обязательно со всех сторон проложить негорячим материалом;
  • там, где заканчивается распушка, до кровли дымоход выкладывается таким же путем, как и шейка у основания, не стоит забывать и об отвесе.

Любой дымоход выкладывается с использованием выдры, являющейся расширением внешней части самого дымохода снаружи крыши. Выдра предназначена защищать трубу от действия разнообразных атмосферных осадков. Кладка этой наружной части проводится с использованием цементного раствора. Начинается выдра с нижней части крыши, от которой делается кладка примерно в два кирпича, а потом трубу начинают расширять – в первом ряду кирпичи смещают примерно на одну четверть (делать это нужно только с одной стороны). Следующий ряд кирпичей должен иметь такое же смещение, но с обеих боковых сторон. После этого расширения идет вертикальная труба, а потом оголовок и колпак из металла.

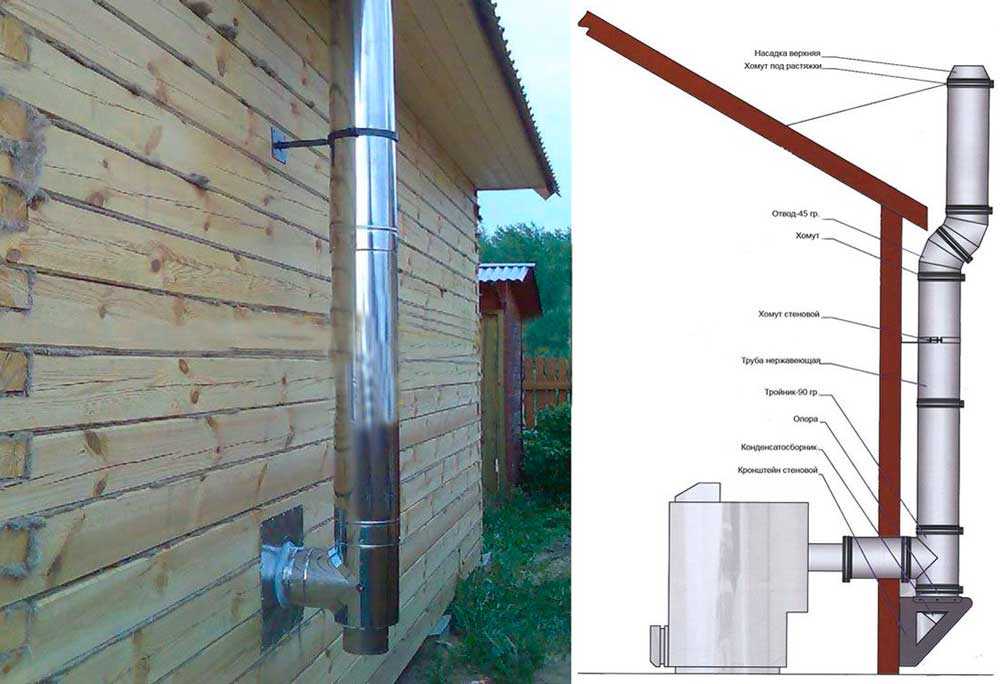

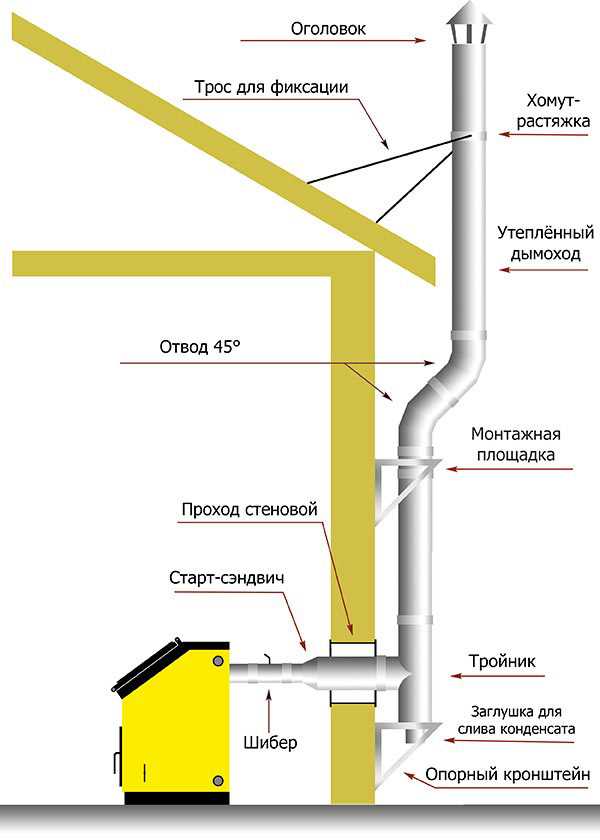

Монтаж дымохода их сэндвич-панелей

Дабы сориентироваться, как правильно сделать дымоход такого типа, особых навыков не нужно. Достаточно разобраться, из чего состоит такой дымоход, и в дальнейшем правильно собрать все части. Интересно, что некоторые точки продажи предлагают почти готовые конструкции дымоходов из сэндвич-панелей, которые можно приобрести и установить самостоятельно без особых проблем. Есть вариант подобрать все составляющие и отдельно, в чем может подсказать опытный продавец. Технология монтажа такого дымохода предполагает такие пункты:

  • все составляющие монтируются снизу вверх;
  • в кровельных и чердачных перекрытиях не забудьте использовать негорючий изолятор (каменную вату) для предотвращения пожара;
  • к потолку устанавливается стальная площадка, через центр которой проходит дымоход;
  • тройники с кондесатоотводом используются для наружной сэндвич-трубы;
  • составляющие, идущие вверх по уровню, вставляются внутрь более низких;
  • если речь идет о внутреннем дымоходе, вывод на кровлю проводится с использованием площадки-крызы, имеющей разный угол наклона, который можно подобрать в разных точках продажи в зависимости от индивидуальных особенностей крыши;
  • после установки не стоит забывать о защитных элементах: флюгер, дефлектор, термогрибок или искрогаситель.

Во время возведения дымохода из сэндвич-панелей нужно знать, что важной является высота и размер сечения. Тяга будет лучшей, если труба выше, но чрезмерно высокой она тоже не должна быть, так как будет иметь место большое аэродинамическое сопротивление. Сечение дымохода из сэндвич-панелей определяется по правилу – соотношение внутреннего диаметра к максимальным габаритам проема топки должно составлять 10:1.

  • Автор: Янис
