Можно ли делать дымоход под углом. Горизонтальный дымоход: устройство, требования, расчет

Содержание

Можно ли делать дымоход под углом. Горизонтальный дымоход: устройство, требования, расчет
- Дымоход горизонтальной конструкции
- Требования к горизонтальным дымоходам
- Вертикальность не всегда оправдана
- Завихрения – методы решения проблемы
- Дымоход змейка
Устройство дымохода для дровяной печи. Точный метод + формула
Правильный дымоход для печи длительного горения. Какие дымоходы бывают для Булерьяна
Схемы дымоходов печей. Основные конструкции
Дымоход через стену. Металлические дымоходы
Можно ли сужать дымоход. Дымовые трубы: характерные ошибки
Видео дымоходы.

Можно ли делать дымоход под углом. Горизонтальный дымоход: устройство, требования, расчет

Под таким дымоходом нужно понимать, участок который может проходить на каком-то отрезке между печкой, котлом и непосредственно выходом на крышу. Существует и полноценный горизонтальный дымоход, в котором минимум вертикальных каналов.

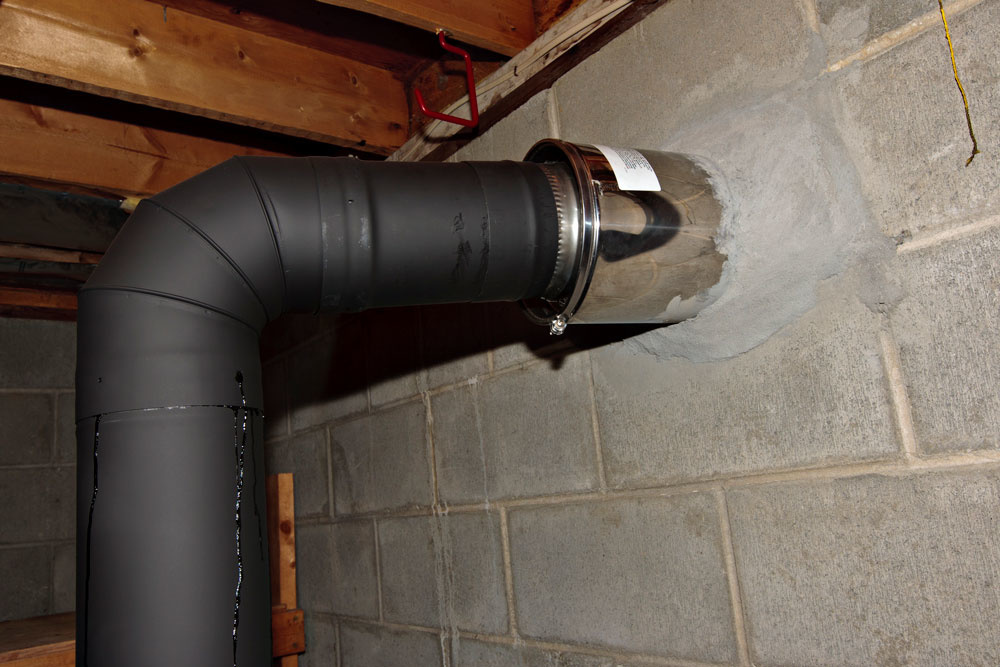

Дымоход горизонтальной конструкции

С горизонтальным дымоходом много нюансов при возведении, нужно учитывать не только длину, как известно, она ограничивается определенными рамками, для каждых каналов. Учитывать нужно уровень наклона, градус, под которым будет пролегать труба. Это особенности, которых нужно придерживаться для обеспечения нормального функционирования печи.

Обращаем внимание, при каких условиях возникает необходимость устройства «лежачей» трубы:

Классический случай, когда необходимо соединить котел с каналом, располагающимся вдали. Такой случай может быть, к примеру, когда печь внутри, а выход на улице. Тогда отрезки проходят сквозь стены.
Когда нужно повысить теплоотдающие характеристики печи. Для этого создают так называемую «змейку», чтобы дым не просто уходил по прямой, а преодолевал извилистый путь, тем самым отдавая больший процент тепловой энергии дому.

Требования к горизонтальным дымоходам

Можно выделить общие требования:

Размеры, максимальная длина не более 3 метров.
Ширина труб не должна меняться на протяжении всего канала.
Уклон обязательно нужно оставлять не менее 1 см. на каждый метровый отрезок.
Внутренние стенки должны иметь только гладкие поверхности и углы.
Максимально допускается сделать три поворота.

Вертикальность не всегда оправдана

Вертикальный канал не всегда оптимальный, особенно когда речь заходит о котлах, размеры не превышают классические габариты и площадь обогрева не большая. В таком случае, требуется получение дополнительной «выгоды» от удаляемого горячего воздуха. Поэтому и конструируют длинные участки горизонтального положения. Кроме того, для некоторых типов котлов, как газовые с закрытым режимом работы, стоячий дымоход в принципе лишний. У него сама конфигурация требует горизонтального участка, то естьобраза. Принцип его работы понятен.

Завихрения – методы решения проблемы

Единственным правильным решением в плане борьбы с завихрениями из печи в трубы и наоборот, считается – сглаживание угловых соединений. То есть, следите за тем, под каким углом у вас находятся стыки. Не должно быть острых поворотов, в противном случае всегда образовываются обратные потоки, тем самым ухудшая тягу.

Завихрения внутри дымоходного канала

Это касается не только «лежачих» труб, с подобными проблемами часто сталкиваются и стоячие каналы. Учитывая, что зачастую для конструкции горизонтальных каналов используют металлическую гофру, нержавейку, внимательно отнеситесь к выбору диаметра. Он не должен быть небольшим, трубы с маленьким сечением, на поворотах образуют практически 90 градусный угол.

Дымоход змейка

Схема движения газов.

В отличие от вертикальных дымоходов, «змейка» обладает большей прогреваемой площадью, способна отдавать больше тепла. Это так называемые многооборотные, могут даже превышать по размерам длины классический вертикальный «стояк». При условии использования одного объема топлива, отдача тепла у горизонтальных намного выше. Нужно учитывать и особенности, для них требуется очень хорошая тяга, возможно даже принудительного характера.

Устройство дымохода для дровяной печи. Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу: , где:

В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей — 1500.

Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
Диаметр круглой трубы высчитываем по формуле — d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

С – это постоянный коэффициент, равный для печей на дровах 0,034;
литера «а» — величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
высота дымохода обозначается буквой «h».
Т0 – средний уровень температур атмосферы;
Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

буржуйка работает на твердом топливе;
в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

Выполняем действие в скобках — 1+150/273. После вычислений получаем число 1,55.
Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м³/сек.
Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м².
Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,73⁰.
Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,8⁰.
Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

Правильный дымоход для печи длительного горения. Какие дымоходы бывают для Булерьяна

Конвекционные печи пользуются популярностью по причине простоты установки, которую можно быстро выполнить самостоятельно. Но на эффективность обогрева существенно влияет система дымоотведения. Причина кроется в особенностях конструкции и принципе работы, используемом в работе оборудования.Внутреннее устройство представляет собой комбинацию сразу двух агрегатов: газогенератора и отопительного прибора. Правильный дымоход для печи Булерьян (Бренеран), обеспечивает оптимальные условия для работы каждого узла, провоцируя повышенное продуцирование газа, в результате окисления, и способствуя ускоренному и эффективному прогреву помещения.

К конвекционным печкам, с разной степенью эффективности, подключают дымоходы из нержавеющей и керамической трубы, некоторые умельцы подсоединяют агрегат к уже существующей кирпичной системе дымоотведения.

нержавеющий сэндвич для булерьяна

установка дымоходов из сэндвич труб является оптимальным решением в случае подключения бренерана. системы дымоотведения имеют следующие преимущества:

Технические характеристики – температура стенок дымохода не превышает 40-50°С, что обеспечивает высокую пожарную безопасность. Отдельно стоит отметить быстрое прогревание внутренних стенок, обеспечивающее минимальное выпадение конденсата и устойчивые характеристики дымовой тяги.
Простая установка – монтаж дымохода из нержавеющей стали для печи Булерьян возможно выполнить своими руками. Трубы легко монтируются благодаря простому соединению. Дымоход устанавливается таким образом, чтобы обеспечить беспрепятственное стекание конденсата.
Сэндвич трубы укомплектовываются большим количеством переходников и дополнительных аксессуаров, что позволяет собрать системы дымоотведения даже сложной конструкции. Для подключения потребуется всего несколько часов.

Схемы дымоходов печей. Основные конструкции

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.

С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Дымоход через стену. Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю.

Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода. Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки.

Устройство устанавливается на некотором расстоянии от стены.Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Можно ли сужать дымоход. Дымовые трубы: характерные ошибки

Ошибки, допущенные при кладке дымовых труб , приводят к серьёзным последствиям. Опасность для жизни возникает при образовании по каким-либо причинам обратного потока дыма, который накапливается в помещении и вызывает удушье. Обратный поток дыма может образоваться и там, где два спаренных дымохода сообщаются друг с другом и происходит фильтрация дыма. Дым таким путём неоожиданно попадает в соседнее помешение, создавая опасность для жизни.

Чтобы избежать ошибок при кладке печных труб, необходим тщательный выбор материала, из которого их изготавливают. Совершенно недопустимо использовать для кладки недостаточно плотный, слабо обожженный стеновой кирпич, силикатный кирпич или обломки кирпича.

Трубу, построенную из эффективного кирпича, исправить уже невозможно, её разбирают и кладут новую.

Иногда допускают ошибки даже в том случае, если трубу выполняют из прочного, с целыми кромками кирпича. Из-за ограниченного пространства стенку между дымоходами кладут из кирпича на ребро. При первой же чистке трубы такая кладка разрушается.

При строительстве индивидуальных домов самым распространенным типом трубы является русская печная труба из кирпичной кладки. При её постройке применяют, в соответствии с техническими требованиями, боёк прямоугольного или круглого сечения, который препятствует образованию сажи, закрывающей проход дыма по внутренней поверхности дымохода. Бывает, что по ходу возведения трубы дымоход рассекает часть какой-либо конструкции, например, балка, на которой впоследствие откладывается сажа и сужает полезное поперечное сечение дымохода.

Опасность возникает, если непосредственно рядом с трубой дымохода проходят стропила или обрешётины, поскольку они могут возгореться.

Конструкции перекрытия или крыши невозможно переместить, поэтому приходится делать относ трубы в сторону. Ошибкой является устройство относа трубы под углом менее 60° — дым сквозь такую трубу идёт медленно, с трудом, активно оседает сажа, затрудняя с течением времени чистку трубы дымохода.

Наиболее распространённой ошибкой является ступенчатая (зубчатая) кладка дымохода. Чтобы избежать сажевых отложений, внутренние стенки дымохода выравнивают, выкладывая кирпичом (перпендикулярно линии относа). Чтобы не испортить поверхность дымохода при прочистке трубы, его облицовывают изнутри листовой сталью.

Очень часто дымоход получается уменьшенного местами сечения из-за того, что в перекрытии, например, в железобетонном поясе жёсткости, делают для него отверстие меньшего размера, чем требуется. Происходит это тогда, когда при пробивке конструкции используют боёк меньшего, чем дымоход, размера. Случалось, вообще забывали о пробивке пояса жесткости, чтоб вызывало в дальнейшем большие трудности и требовало дополнительных материальных затрат. Характерным примером сужения дымохода является тот случай, когда в оголовке трубы делают отверстие меньшего диаметра, чем дымоход, или устанавливают дефлектор таким отразом, что он нижней своей частью перекрывает выход дымохода. Сужение дымохода ухудшает тягу дыма.

Немаловажную задачу представляет оформление части трубы, возвышаюшейся над крышей. Кладку трубы над кровлей рекомендуется увеличивать на полкирпича, чем часто пренебрегают из-за экономии материалов. При этом не учитывают, что труба быстрее остывает, а тяга в значительной степени ухудшается. Неполное сгорание в условиях недостаточной тяги увеличивает расход топлива, что обходится значительно дороже, чем сэкономленный кирпич. Однако иногда наблюдается другую крайность — тщательно выполненную трубу штукатурят и даже красят. Штукатурка на внешней поверхности трубы под действием переменных нагревания и охлаждения быстро растрескивается, а после первой же зимы обваливается. В трещины штукатурки попадает влага, которая замерзает, увеличиваясь в объёме, и разрушает штукатурку. Части труб, возвышающиеся над крышей, затирают цементным раствором с тем, чтобы швы заделать заподлицо с кирпичом. Это исключит проникание влаги и её замерзание. Иногда, напротив, делают расшивку швов, в которых может накапливаться вода.

Оголовки труб над крышей наиболее подвержены атмосферным воздействиям, кроме этого, они периодически нагреваются и остывают. Наиболее подходящим материалом для оголовков труб является армированный бетон, поскольку в нём легче всего сделать, например, слезник. Слезник препятствует прониканию воды в соединение между оголовком и трубой.

При возведении труб над кровлей допускают следующие ошибки. Чаще всего верхний обрез трубы не поднимают выше конька крыши. В таком случае ветер забивает дым в трубу, и он проникает в жилое помещение.

Видео дымоходы.

Лучше подключение к дымоходу через тройник 45 или 90 градусов?

Данная статья в видеоформате:

Еще больше полезной и важной информации смотрите на нашем YouTube канале:

“Первый экспертный канал о Каминах, Печах и Дымоходах”

45 или 90 тройник? Какой угол подключения к дымоходу лучше? 135 или 90 градусов?

Преимущества подключения дымохода через тройник, по отношению к прямому — насадному варианту в том что система становится более надежной. Накапливающийся мусор не мешает работе камина или печи, т. к. просыпается ниже участка подключения в образующийся карман. Из этого кармана мы можем его легко удалять и осматривать дымоход. Так же система у нас становится независимой, мы можем отключать, менять и чистить печь без глобальных разрушений и перестроений здания.

В общем тройник — замечательная вещь!

В продаже встречаются 45^° и 90^°и какой предпочесть именно Вам, расскажем прямо здесь и сейчас.

Подход к выбору должен быть индивидуальным, но сегодня настало время определить, какой угол подключения к дымоходу наиболее предпочтителен. Расскажу какие есть плюсы и минусы угла 45^° и 90^°?

А принимать окончательное решение — ваше дело!

Часто в документах на различные Твердотопливные котлы, камины, и печи а так же на некоторые дымоходы, можно встретить рекомендации производителей по подключению к дымоходу ТГА под углом именно в 45^°.

Т. е. если мы переводим печь на газ нам можно 90 градусов, а если на дрова, то 45?

И за что такая нелюбовь Твердому топливу?

Отличаются условия лишь тем, что температура может быть несколько больше и сажи с золой чуть больше улетает с дымовыми газами…

Ну и при чем тогда угол подключения, спросите Вы?

Давайте разбираться!

Приведем аргументацию «За» и «Против» подвергнем анализу и выясним, угол 45^° или угол 90^° наиболее предпочтителен?

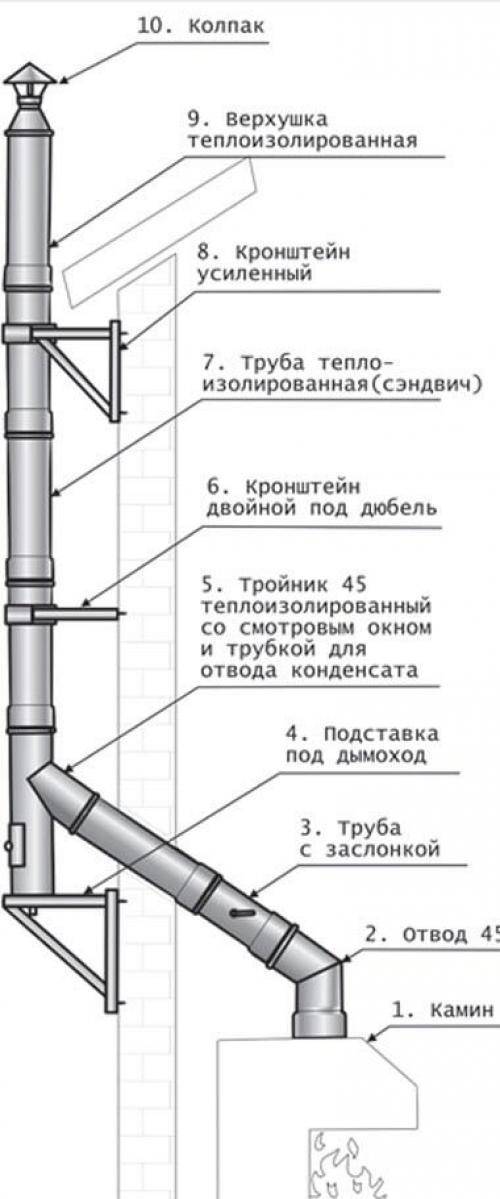

Начнем с преимуществ подключения в дымоход под углом в 45^°

1. Чётко обнаруживаемое преимущество: При подключении к дымоходу под углом в 45^° — меньше накапливается сажи и мусора в образующемся наклонном участке.

Да, это так! И это непременный, но возможно единственный его «плюс»!

Но такой «плюсик» ни как не отменяет и не умаляет необходимость периодической очистки дымохода, и необходимость обеспечения доступа на всем протяжении дымового канала…

Второе преимущество подключения под углом в 45^°^{– поворот патрубка и горизонтальный участок не приближаются к потолку на опасное расстояние. А значит менее опасный получится монтаж и нужна будет меньшая защита от возгорания и меньше на неё затрат.}

Третье. Часто можно услышать мнение, поворот 45^°, создает меньше завихрений и не создает препятствий повышающих сопротивления потоку дымовых газов, по сравнению с углом в 90^°.

Далее начинают приводить некие вычисления и какие-то цифры, с рассказами про необходимость наращивания высоты на метры, помноженные на количество поворотов. ..

В своих экспериментах мы наглядно доказали:

На газоплотном горизонтальном участке дымохода, сделанного без заужений сечения, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), ни какими точными приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются.

Это означает, лишь то, что ими можно и нужно пренебречь особенно в вопросе выбора тройника.

Приводимые в различных таблицах коэффициенты относятся только к потокам со сверхзвуковыми и дозвуковыми скоростями.

И ещё, если принимать за истину, что угол 45^°, не препятствует свободному выходу дыма из ТГА, то он так же не может создавать преград обратному потоку охлаждающихся газов и резкому порыву ветра провоцирующих обратную тягу…

И выходит так, несомненных преимуществ у тройников 45^°, практически не обнаруживается.

Переходим к минусам подключения в дымоход под углом 45^°:

При подключении в дымоход под углом в 45^° , самым термически нагруженным будет участок на верхней части врезки тройника и на задней его стенке, расположенной напротив узла подключения. Возникает перегрев этого участка, быстрый и преждевременный износ всей детали.

В виду большой ответственности и сложности замены тройника, перегрев его крайне не желателен!

Подключая под углом в 45^°, не образуется участка компенсирующего температурное линейное удлинение, совместно ТГА и дымоотводящего патрубка. При этом возникает подъемная сила патрубка оказывающая давление на врезку тройника вверх, в то время как весь вес дымохода давит на тройник вниз.

Из-за разновекторного направления и смещенного центра массы, возникает ломающая нагрузка с искривлением конструкции и опасностью образования трещин. Это может привести к разгерметизации и разрушению тройника на участке врезки

Не забываем, это самый перегреваемый участок, ответственный и трудно заменяемый.

При прохождении стены под углом в 45^°, для обеспечения пожарной безопасности, нам потребуется проделать отверстие гораздо большей высоты, что приведёт, как к ослаблению несущей способности ограждающей конструкций, так и к ухудшению её тепловой изоляции.

В равной степени это можно отнести к проемам в шахтах, при расположении в них дымовых труб, а так же к готовым, заводским, дымоходным системам;

Но еще, следует учесть, при восстановлении стены, возрастают затраты на заделку образовавшегося проема. Количество материалов и трудозатрат увеличивается, а внешний вид пересечения трубы и стены заметно ухудшается;
Количество конденсата, стекающего в дымовой патрубок и ТГА. при подключении через тройник 45^°^{, возрастает.}

В современных изделиях выполняются меры существенно снижающие это явление, такие как бороздки, завесы и наклонные участки в тройниках, но факт остается фактом — через тройник 45⁰, вероятность попадания конденсата в ТГА значительно больше!

Патрубок стремится соскользнуть с тройника, что делает монтаж менее надежным и более сложным, т. к. требует фиксация патрубка. Потому, патрубок часто ставят «враспор» к тройнику.

На металлических дымоходах применяются хомуты, но нет удерживающего устройства фиксирующего сталь к наклонной керамике.

Процесс соскальзывания присущ и металлическим и керамическим трубам, но больше негатива проявляется именно в керамических тройниках 45 градусов.

Сам процесс подключения дымохода под углом в 45^° является более сложным, в сравнении с подключением под углом 90⁰. Это связано с тем, что необходимо одновременно совмещать патрубок как по вертикали, так и по диагонали, пытаясь зафиксировать в неизвестной точке пространства.
Возможность замены и снятия для очистки патрубка подключения с углом 45 градусов — более проблематична.

Конечно же можно приподнимать и наклонять тройник, но делать это работая на высоте, в не совсем доступных местах, проблематично и вовсе не желательно… А при собранном дымоходе — практически невозможно.

Сложности расчетов и проектирования.

Можно подумать, что все проблемы предусматриваются проектными данными и заказчика они не должны заботить. Но приведу неумолимую статистику. В настоящее время, более 90% дымоходов монтируются без проекта, а 90% из них самостоятельно заказчиком, и (или) с привлечением низко квалифицированного персонала.

Вот тогда и приходится решать на месте такие «веселые» вопросы как:

Куда установить консоли, если они попадают на проем?
Ниже тройника нужны трубы, или и так сойдет?
До какого предела труба должна отходить от стены и на каком уровне завершится?
Как одновременно приподнимать дымоход, зафиксировать консоли, площадку с тройником, отклонить и выравнивать?
Не упрется ли тройник или отвод в строительные конструкции?
Как приподнять трубу вместе с топкой или по отдельности?

Вопросы конечно далеко не смешные, не праздные и не пустяковые.

Монтаж сложен, дорог, неудобен и плохо поддается визуальному контролю. Взамен ему приходит тактильное поглаживание, ощупывание «вслепую», с пульпированием и надавливанием…

Да-а.

.. С углом в 45^° как-то все печально… Он и дорог и неказист и со сложностями исполнения.

А что же угол 90^°?

Его преимущества — это перечисленные выше негативные моменты подключения в 45^°.

Вот они:

Большую часть тепловой нагрузки примет на себя поворот в 90 градусов и горизонтальный участок. Это позволит защитить тройник от перегрева. Колено же расположенное на дымоотводящем патрубке является легко заменяемой и не очень дорогой деталью.
При подключении в дымоход под углом 90^°, образуется участок компенсирующий линейное удлинение ТГА и вертикального патрубка, предотвращающий «перелом врезки тройника».
Проем нужен меньшего размера, стена разбирается меньше, тепловая изоляция страдает в меньшей степени;
Оформление прохода более аккуратное и не заметное, а количество материалов и времени на заделку проема существенно меньше;
Факт остается фактом, в тройнике 90 градусов конденсат направляет в конденсатосборник а не в патрубок и ТГА;

Подключение и отключение патрубка существенно проще и надежней;
Расчет не усложняется и нет не нужного удорожания.

Как уже становится понятным из выше изложенного, больше преимуществ у подключения под углом 90^°!

Из чего следует вывод:

В большинстве случаев, подключение 90^°является наиболее предпочтительным и необходимым к применению.

Хочу заметить, не являюсь «адептом и фанатичным последователем «Учения о тройниках 90^°» и не призываю подвергнуть анафеме все тройники с углом в 45^°.

Всему своё время и место!

Нужно подходить к каждому случаю индивидуально!

И в обязательном порядке, следует ознакомится с документацией производителя и четко следовать её рекомендациям.

С радостью готов прислушаться ко всем обоснованным возражениям и мотивированным доказательствам. Возможно с Вашей помощью мы вместе быстрее найдем Истину!

Очень надеюсь, что помог разобраться в вопросе и Вы еще на шаг приблизились к пониманию вещей и к своему Идеальному дымоходу.

С уважением, Алексей Телегин.

Можно ли наклонить дымоход моего камина?

Вы планируете установить в своем доме новый дровяной камин или печь? Если вы выполняете большую часть работы самостоятельно, вам необходимо будет следовать некоторой базовой информации и некоторым конкретным требованиям к дымоходу. Давайте прольем свет на эту тему.

НАЧНЕМ С НЕКОТОРЫХ ОПРЕДЕЛЕНИЙ.

«Дымоход» — это облицовка дымохода. Это может быть керамическая плитка, залитая или залитая насосом монолитная труба или труба из нержавеющей стали, установленная внутри дымохода. Его назначение – удерживать все побочные продукты сгорания, направлять их во внешнюю атмосферу и защищать стенки дымохода от перегрева и коррозии.

Дымоходы обычно связаны с каменным камином.

«Изолированный» дымоход из нержавеющей стали или «воздушный» дымоход из нержавеющей стали всегда используется с нулевым зазором или заводским камином.

Несмотря на то, что правила техники безопасности требуют дымохода в каменных дымоходах в течение нескольких десятков лет, многие каменные дымоходы все еще строятся неправильно или вообще без какого-либо типа дымохода. Кроме того, многие дымоходы нуждаются в срочном ремонте.

ТРИ ТИПА КАМИННЫХ ВКЛАДОК ДЫМОХОДОВ:

Наиболее распространенным типом каменных облицовок дымоходов является керамическая глиняная плитка. Глиняная плитка считается «минимальным кодом» и является наименее дорогим типом облицовки дымохода. Глиняная плитка легко доступна на кирпичных складах, большинстве складов пиломатериалов и в центрах DIY. Дымоходы из глиняной плитки обычно устанавливаются во время первоначальной постройки дома.

Камины, которые должным образом эксплуатируются и обслуживаются, достаточно хорошо работают с облицовкой из керамической плитки. Однако есть несколько недостатков, в том числе тепловой удар; то есть быстрое, внезапное повышение температуры. Керамическая глиняная плитка не может быстро поглощать и равномерно распределять тепло. Температуру в этом типе дымохода нужно поднимать медленно, чтобы предотвратить растрескивание плитки. Керамическая плитка также может с трудом содержать жидкие побочные продукты сгорания, особенно от газовых приборов.

Третья проблема, которая довольно часто встречается при облицовке глиняной плиткой, возникает при ее первоначальной установке. Часто плитки просто укладываются друг на друга или заделываются стандартным кирпичным раствором. Такой раствор быстро портится. Связующий материал, который используется для соединения плиток, должен удерживать дымовые газы, способствовать минимизации образования конденсата и выдерживать чрезвычайно высокие температуры.

Второй тип системы облицовки – облицовка дымохода из нержавеющей стали. Они часто используются для ремонта или модернизации существующего дымохода. Они же нужны для дровяных вставок. Вкладыш из нержавеющей стали очень безопасен и чрезвычайно долговечен. Нержавеющая сталь может использоваться для дров, газа и мазута. Не путайте вкладыш из нержавеющей стали с вкладышем из алюминия. Алюминий только используется для природного или сжиженного газа.

Третий тип вкладыша, монолитный вкладыш дымохода либо заливается, либо закачивается на место. Это цементоподобная смесь, напоминающая раствор, но обладающая очень высокими изоляционными свойствами. Это гладкая и бесшовная футеровка, подходящая для древесины, газа и мазута. Основное применение этого типа вкладыша – улучшение структурной целостности старого, стареющего дымохода.

СМЕЩЕНИЕ ИЛИ НЕТ?

Итак, вернемся к заданному вопросу: Можем ли мы установить угловой или смещенный дымоход? Ответ «да»! Это делается каждый день и совершенно безопасно, при условии соблюдения правил и надлежащего обслуживания оборудования. В NFPA 211 (правила США) указано, что дымоходы могут быть смещены на 15° или 30°, в то время как в CSA B365 (канадские правила) указано, что они могут быть смещены под углом от 30° до 45°. Необходимо соблюдать надлежащие зазоры и использовать правильные материалы.

Дымоходы со слишком большим углом или смещением могут препятствовать притоку кислорода к огню и скорости истечения побочных продуктов сгорания.

Еще один момент, о котором стоит упомянуть; всегда лучше держать дымоход как можно более прямым и внутри дома как можно дольше. Дымоходы, построенные на внешней стене, особенно каменные дымоходы, могут слишком быстро остывать, что приводит к образованию креозота.

Обратите внимание: если вы используете изолированную дымоходную трубу из нержавеющей стали для дровяной печи или камина, сертифицированного EPA, все компоненты должны быть от одного производителя. Длину трубы марки А нельзя использовать со смещением трубы марки Б. Колпачок или крышу марки X нельзя использовать с трубой марки Z. Все компоненты дымоходной системы должны быть произведены одним и тем же производителем. Это требование связано с процедурами тестирования и листинга, а также с тем, как компоненты скручиваются и соединяются друг с другом.

ДРОВЯНЫЕ ПЕЧИ:

Многие путают термины «соединительная труба» и «труба дымохода». Это не синонимичные термины.

Соединительная труба отдельно стоящей дровяной печи представляет собой черную трубу, которая выходит из верхней части (иногда сзади) печи и «соединяет» устройство с системой дымохода. Эта черная труба может быть одностенной или двустенной, в зависимости от требований к свободному пространству для печи. Основной функцией соединительной трубы является соединение печи с дымоходом. При этом одностенная соединительная труба может быть смещена под любым углом, вплоть до 9 градусов включительно.0°. Это достигается за счет регулируемых локтей. Соединительная труба с двойными стенками может быть смещена на 45° или 90°.

Соединительная труба с одной стенкой используется, когда зазоры не являются особо важными. Соединительная труба с двойными стенками имеет внутреннюю трубу из нержавеющей стали с черным теплозащитным экраном в качестве внешней трубы. Соединитель с двумя стенками используется при снижении требований к зазору печи до стены из горючего материала.

Люди часто называют изолированную трубу дымохода и соединительную трубу с двойными стенками одним и тем же: «труба с двойными стенками». Это правда, что оба имеют две стенки, а внутренние стенки обеих труб выполнены из нержавеющей стали. Однако их применение различно. Самый простой способ избежать путаницы: соединительная труба — это черная труба печи, которая соединяет печь с дымоходом.

СТРОИТЕЛЬНЫЕ ПЛАНЫ?

Если вы строите пристройку или новый дом и вам нужен дымоход для вашего камина или печи, ваш эксперт WE LOVE FIRE порекомендует вам изолированную дымоходную систему из нержавеющей стали. Этот тип дымохода поставляется со всеми компонентами, которые могут вам понадобиться: различные длины труб, выступы, противопожарные заглушки, опорные кронштейны, анкерные пластины, кровельные накладки, штормовые воротники и колпаки. Этот тип дымохода обычно может быть установлен в пределах нескольких дюймов от горючих компонентов каркаса. Его можно легко сместить или наклонить вокруг стропил, ферм или другого каркаса, чтобы сохранить эти требования к зазору. Это проверенная и сертифицированная труба, на которую распространяется гарантия производителя.

Мы настоятельно рекомендуем нанять специалиста для установки дымохода. Однако, если вы решите сделать это самостоятельно, ваша страховая компания может потребовать, чтобы ваша работа была проверена и одобрена сертифицированным специалистом.

Даже не думайте о каменном камине и дымоходе. Там нет процедуры тестирования, и срок гарантии истекает, когда каменщик выезжает из вашей подъездной дорожки!

Другие статьи, которые могут оказаться полезными для прочтения, включают:

Советы по уходу за камином и дымоходом в межсезонье
Почему заводской камин — это выгодное вложение

? на дымоходе +/- углы и высота дымохода

Статус: Закрыто для дальнейших ответов.

30 октября 2010 г.

1. Где-то я читал, что вы теряете определенный % общей длины дымохода за каждый угол, который вы добавляете к нему.
Пример: У меня минимальное значение дымохода, которое предлагает Jotul, 14 футов, но в этих 14 футах у меня есть два угла по 45 градусов. Итак, волшебники математики, какая у меня общая длина дымохода с учетом потерь с двух углов?
2. Разве я не читал где-то, что если у вас есть два отдельных дымохода, выходящих из вашей крыши, дымоходы должны быть на расстоянии «x» футов друг от друга или, если не на расстоянии «x» футов, то один дымоход должен быть на 2 фута выше другого дымохода?
Я сомневаюсь в своей установке, поэтому буду признателен за любые ответы.
Шари

Переключить подпись
Шари
“Тепло дров прогревает до костей!”
Гордый член “BBO Club”: синий/черный Осло установлен 11 февраля 2010 г.
Гидравлический дровокол Didier 1970-х годов, Dolmar 420
30 октября 2010 г.

Осадка не особо вялая, а просто понял (из-за чистки) есть 13′ и два 45-х в лайнере. Это вызывает у меня некоторое беспокойство, учитывая, что в характеристиках печи указано, что требуется 14-футовый дымоход. Я получил беготню из магазина печей, говоря, что правило – 14 футов от «пожарной базы» – «Пожарная база»? Кто здесь кого шутит? Спецификации говорят о 14 футах дымохода — ничего не говорится о «пожарной базе».
Также на этой неделе выяснилось (потому что там работают кровельные подрядчики), что гидроизоляция вокруг облицовки не была зачеканена.
Меня также интересует, что дымоходы печи и дымохода имеют одинаковую высоту и расположены рядом друг с другом. Разница в росте должна быть 2 фута, правильно? Если не разница в высоте 2 фута, нет ли возможности тяги вниз через дымоход при работающей дровяной печи? У нас не было нисходящего потока – я просто спрашиваю.
Шари

Переключить подпись
Шари
“Тепло дров прогревает до костей!”
Гордый член «Клуба BBO»: синий/черный Осло установлен 11 февраля 2010 г.
Гидравлический дровокол Didier 1970-х годов, Dolmar 420
30 октября 2010 г.

У меня есть 2 дымохода, расположенных рядом, и они находятся на расстоянии около 3 футов друг от друга. Дымоход наверху всего на 6 дюймов выше, чем дымоход в подвале, и до сих пор я не добился реверсирования дыма (использую со старым камином). Общее правило состоит в том, что дымоход на первом этаже должен быть выше, чем дымоход в подвале, но Я не знаю, насколько.
Я думал удлинить свой 18-дюймовым удлинителем, который я видел на дымоходе Rockford, потому что, как и у вас, у меня всего 14 футов от верха воротника печи, а также у меня есть 45, тогда вкладыш постепенно поднимается и выходит прямо из дымохода. .С моим драфтом пока все в порядке, но я думаю, что он мог бы быть и лучше, а сезон еще только начинается.

Переключить подпись
Jotul F45 V2
Jotul 602 CB
Nippa WB22
30 октября 2010 г.

У меня 2 бок о бок дымохода, и они примерно 3 фута друг от друга. Дымоход наверху всего на 6 дюймов выше, чем дымоход в подвале, и до сих пор я не добился реверсирования дыма (использую со старым камином). Общее правило состоит в том, что дымоход на первом этаже должен быть выше, чем дымоход в подвале, но Я не знаю, насколько.
Я думал удлинить свой 18-дюймовым удлинителем, который я видел на дымоходе Rockford, потому что, как и у вас, у меня всего 14 футов от верха воротника печи, а также у меня есть 45, тогда вкладыш постепенно поднимается и выходит прямо из дымохода. Пока мой драфт выглядит нормально, но я думаю, что он мог бы быть и лучше, и сезон еще только начинается.
Нажмите, чтобы развернуть…
Тодд,
Расстояние между нашими дымоходами составляет всего 1 фут, так что я думаю, вы понимаете мою озабоченность. Я думал, что читал что-то здесь, на hearth.com, о футах врозь/разном росте…. Хммм…
Мои 14 футов также будут измеряться от воротника дымохода, но эти 14 футов включают два угла в 45 градусов.
Шари

Переключить подпись
Шари
“Тепло дров прогревает до костей!”
Гордый член “BBO Club”: синий/черный Осло установлен 11 февраля 2010 г.
Гидравлический дровокол Didier 1970-х годов, Dolmar 420
30 октября 2010 г.

Ага! На веб-странице Крейга я прочитал информацию о том, что соседние дымоходы должны быть разной высоты — спасибо, что освежили мою память.
На веб-сайте Крейга, здесь: http://www.extendacap.com/ верхняя фотография справа почти идентична тому, что у нас есть сейчас – что небезопасно, хотя вкладыш для дровяной печи был установлен профессионалом!
Шари

Переключить подпись
Шари
“Тепло дров прогревает до костей!”
Гордый член “BBO Club”: синий/черный Осло установлен 11 февраля 2010 г.
Гидравлический дровокол Didier 1970-х годов, Dolmar 420
30 октября 2010 г.

То есть у 15-футового дымохода с тремя углами 90º вообще нет тяги?
У меня 90° выходит из моей печи, круглая 90° вверх на три фута, а затем резкий 90°, когда глиняный наперсток входит в дымоход. это три 90 с. У меня очень большая тяга в 25-футовом дымоходе… намного больше, чем 10-футовая стоимость, которую вы получили бы, если бы вычли 15-футовые за три эля. На самом деле, я собираюсь купить манометр, чтобы измерить свой, так как я думаю, что у меня может быть слишком большая тяга.
Да, я думаю там много переменных. Вам действительно нужно проанализировать всю систему на сопротивление. Оно варьируется в зависимости от размера трубы и типа колен, заглушек, заглушек и т. д. Жесткий тройник может иметь вдвое большее сопротивление, чем круглый изгиб под углом 90°. Одно круглое 6-дюймовое колено имеет коэффициент сопротивления примерно в несколько раз больше, чем фут 6-дюймовой трубы, но это не означает, что его пропускная способность составляет всего 1/10. Отнюдь не.
Я полагаю, что отдельные производители могут предоставлять коэффициенты сопротивления для каждого компонента, который они продают. Вы складываете все сопротивления, чтобы получить общую сумму для системы. Больше оценки , потому что труба будет иметь повышенное сопротивление, как только на ней появится слой сажи и летучей золы. Вы должны рассмотреть свою печь, а также. Некоторые печи имеют большое внутреннее сопротивление. Конфигурация загрузки также может сильно повлиять на отрисовку. И, конечно же, самым важным фактором является температура стека в любой системе. Время от времени это немного меняется.
Короче говоря, я не думаю, что есть какие-то жесткие правила или формулы, которые можно использовать. Обратитесь к руководству и поговорите с местными печниками. Они смогут проанализировать вашу систему намного лучше, чем любые формулы, которые мы вам дадим. В конце концов, если вы действительно обеспокоены, купите дешевый манометр и измерьте тягу. Это действительно единственный способ убедиться.

Переключить подпись
Harman P-61A
ВК “19”77-дюймовый Vigilant (ушел, но не забыт)
Woodstock Wannabe
30 октября 2010 г.

Обычно выход печки не считается в 90-х, а 5’/90 кажется многовато. Я обычно полагаю, что эмпирическое правило составляет около 3 футов на 90, что означает, что ваша система составляет около 19 футов. Требования к тяге также сильно различаются от печи к печи. Некоторым требуется совсем немного тяги, а другие, например, наша 602, работают с основным патрубком дымохода.
Раньше у меня был один, прежде чем я переделал дымоход и установил новую крышку. Теперь оба дымохода заменены, камина больше нет.
Shari,
У меня все еще есть старый удлинитель 8×12, он больше не подходит для моей установки, если хотите, можете взять.

Переключить подпись
Jotul F45 V2
Jotul 602 CB
Nippa WB22
30 октября 2010 г.

Тодд,
Это очень щедрое предложение – позвольте мне посмотреть, что говорят установщики. Я был немного тверд с ними в том, что хотел, чтобы кто-то проверил это как можно скорее. Я свяжусь с вами и дам вам знать. Еще раз спасибо за предложение.
Шари

Переключить подпись
Шари
“Тепло дров прогревает до костей!”
Гордый член “BBO Club”: синий/черный Oslo установлен 11 февраля 2010 г.
Гидравлический дровокол Didier 1970-х годов, Dolmar 420
30 октября 2010 г.

Кстати, кто-то выше сказал, что длина дымохода измеряется от воротника дымохода – спасибо за информацию! В печном магазине мне сегодня сказали, что измеряют от «пожарной базы» — я знал, что это неправильно!
Шари

Переключить подпись
Шари
“Тепло дров прогревает до костей!”
Гордый член “BBO Club”: синий/черный Осло установлен 11 февраля 2010 г.
Гидравлический дровокол Didier 1970-х годов, Dolmar 420
31 октября 2010 г.

Кстати, кто-то выше сказал, что длина дымохода измеряется от воротника дымохода – спасибо за информацию! В печном магазине мне сегодня сказали, что измеряют от «пожарной базы» — я знал, что это неправильно!
Шари
Нажмите, чтобы развернуть. ..
Не говорю, что магазин печей прав насчет вашего Jotul, но некоторые печи, такие как Englander 30, которые у меня есть, указывают в руководстве «минимум 15 футов от пола до колпака дымохода».

Переключить подпись
Englander NC-30
Pelpro pp60
Житель двойного подвала
31 октября 2010 г.

Кстати, кто-то выше сказал, что длина дымохода измеряется от воротника дымохода – спасибо за информацию! В печном магазине мне сегодня сказали, что измеряют от «пожарной базы» — я знал, что это неправильно!
Шари
Нажмите, чтобы развернуть. ..
Я видел, что это указано в обоих направлениях. Большая часть авторитетной литературы говорит об измерении снизу. В моем старом руководстве Vermont Castings сказано измерять от воротника дымохода, так что я измерял именно от него, хотя печь горит снизу, а не снизу вверх в вторичном режиме. Возможно, это лучший совет людям, когда вы спроектировали печь с тремя внутренними перегородками во всю длину и змеевидным горизонтальным путем пламени длиной 55 дюймов на высоте примерно 18 дюймов по вертикали. :сыр:
Сколько 90-х в моей печке, БГ? Извините, нет… они 180-е. Может быть, один изгиб на 180° компенсирует два поворота на 90°? %-P
Излишне говорить, что моя печь требует хорошей тяги для работы с закрытой заслонкой байпаса.

Переключить подпись
Harman P-61A
VC “1977” Vigilant (ушел, но не забыт)
Woodstock Wannabe
9 января 2011 г.

У меня 13 футов от ошейника до дневного света. В инструкции к плите указано, что требуется минимум 16 футов. У меня также есть проблема, представленная некоторыми гигантскими соснами, которые окружают дом. Они вызывают сильный ливневый поток в ветреную погоду. Мне нужно удлинить дымоход и, возможно, добавить на него колпачок вакуума/стека. Что произошло с вашей установкой с момента последнего сообщения в этой теме?
У меня 13 футов от ошейника до дневного света. В инструкции к плите указано, что требуется минимум 16 футов. У меня также есть проблема, представленная некоторыми гигантскими соснами, которые окружают дом. Они вызывают сильный ливневый поток в ветреную погоду. Мне нужно удлинить дымоход и, возможно, добавить на него колпачок вакуума/стека. Что произошло с вашей установкой с момента последнего сообщения в этой теме?
Крис,
У меня не было «проблемы» с нисходящим потоком в Осло — я беспокоился о возможном попадании угарного газа в дымоход моей масляной печи. Судя по всему, монтажник и наш городской инспектор пропустили код: один из дымоходов должен быть как минимум на 2 дюйма выше другого. Я позвонил установщику, и они вышли и добавили 2 дюйма к моему дымоходу Осло.
Первоначально для Oslo у меня была небольшая высота дымохода, поэтому по «правилам» Jotul у меня «должна была быть проблема с медленной тягой» (но у меня ее не было). Изначально у меня было от 12/13 прямых до двух 45-дюймовых. Теперь у меня прямая 14/15 с двумя 45-дюймовыми.
Надеюсь, это поможет.
Шари

Переключить подпись
Шари
“Тепло дров прогревает до костей!”
Гордый член “BBO Club”: синий/черный Осло установлен 11 февраля 2010 г.
Гидравлический дровокол Didier 1970-х годов, Dolmar 420
10 января 2011 г.

Обычно выход печки не считается в 90-х, а 5’/90 кажется многовато. Я обычно полагаю, что эмпирическое правило составляет около 3 футов на 90, что означает, что ваша система составляет около 19 футов. Требования к тяге также сильно различаются от печи к печи. Некоторым требуется совсем немного тяги, а другие, например, наша 602, работают с основным патрубком дымохода.
я читаю 1′ за 90 где-то, что показалось немного низким.

Переключить подпись
Предупреждение: я благонамеренный новичок, который может ошибаться. С наилучшими пожеланиями, Джордж (участник [del]artist[/del], ранее известный как [del]Prince[/del] RenovationGeorge)
«Приверженность выдержанной древесине, достаточной тяге и бездымному сжиганию».
Ремонт разрушенного двухэтажного фермерского дома площадью 2000 кв. футов у озера Мичиган0112 Больше информации в моем профиле.
12 января 2011 г.

В инструкции к моей печи указано минимальное расстояние 16 футов от воротника до дневного света, похоже, они могут учитывать различные типы установки. Не говоря уже о том, что 16-дюймовые будут работать с кучей 90-х и 45-х годов. Они показывают дымоходы с задним выходом с изгибом на 90 градусов, ведущим к дымоходу. Они также показывают отдельно стоящий верхний выход с 90 над камином и еще 90 вверх по дымоходу.
Камин – дровяные печи и камины 4 ноября 2022 г.
begreen
Окончание новой жесткой теплоизолированной облицовки кирпичного дымохода без облицовки
sean_999
14 марта 2023 г.
Очаг – дровяные печи и камины
Ответы
8
просмотров
336
Камин – Дровяные печи и камины 14 марта 2023
bholler
Дровяная печь Пожар в дымоходе?
Фоссенрф
20 декабря 2022 г.
Очаг – дровяные печи и камины
Ответы
24
просмотров
1К
Очаговая – дровяные печи и камины 23 декабря 2022 г.
bholler
Выход глиняного дымохода
CTKB
4 октября 2022 г.
Очаг – дровяные печи и камины
Ответы
8
просмотров
622
Комната очага — дровяные печи и камины 16 ноября 2022 г.
SpaceBus
Ремонт дымохода
280рем
26 октября 2022 г.
Очаг – дровяные печи и камины
Ответы
17
просмотров
760
Очаг — дровяные печи и камины 28 октября 2022 г.
