Электрическая схема проводки квартиры панельного дома: рассмотрим подробно

Выбираем оптимальный план электроснабжения квартиры

В старых панельных домах не только схема квартирной эл проводки, но и сама проводка не отвечает современным требованиям нагрузок и электрической безопасности. Ведь в большинстве случаев она выполнена из алюминиевого провода сечением 2 мм².
Для современной квартиры это этого очень мало, и если не выполнить замену во время ремонта, то проблема с электропроводкой обязательно появится после его окончания. Да и старые схемы электропроводки, когда при малейшем повреждении обесточивается вся квартира, не являются оптимальными и безопасными.

Содержание

• Подготовительные мероприятия
  • Выбор расположения электрооборудования
  • Расчет необходимого электрооборудования
• Выбор схемы электропитания квартиры
  • Схема с одним общим электропитанием
  • «Европейская» схема электропитания
• Вывод

Подготовительные мероприятия

Выбор расположения электрооборудования

Итак:

• Прежде чем выбрать подходящий нам план электропроводки в квартире панельного дома нам следует произвести все необходимые расчеты. И если конструкторские бюро используют для этого специальные методики и формулы, то мы можем выполнить это приблизительно, без использования сложных формул и многочисленных коэффициентов.
  Ведь электрические нагрузки обычной квартиры не так велики, а определенный запас мощности, который мы заложим, позволит не опасаться за надежность нашей электропроводки.
• На самом первом этапе нам следует определиться с количеством розеток и осветительного оборудования в каждой комнате. От этого напрямую будет зависеть не только наша будущая схема квартирной проводки, но и выбираемый нами провод, а также необходимые автоматические выключатели.
• Определившись с расположением и количеством электроприборов в каждой комнате, нам следует обдумать, какое электрооборудование в них будет подключаться. Если это маломощная бытовая техника (телевизор, утюг, компьютер, разнообразные видео устройства и т. п.), то она не требует особого подхода.
  Если же это мощное электронагревательное оборудование, то его номинальные параметры следует учитывать отдельно. А в некоторых случаях стоит рассмотреть вопрос об отдельной линии электропитания для такого оборудования.

Обратите внимание! При подключении мощного электрооборудования через розетку обратите пристальное внимание на ее соответствие номинальным параметрам электроустановки. На данный момент на рынке представленные розетки на 10, 16, 25 и 32А. Этот параметр должен быть не ниже, чем номинальный ток вашей электроустановки.

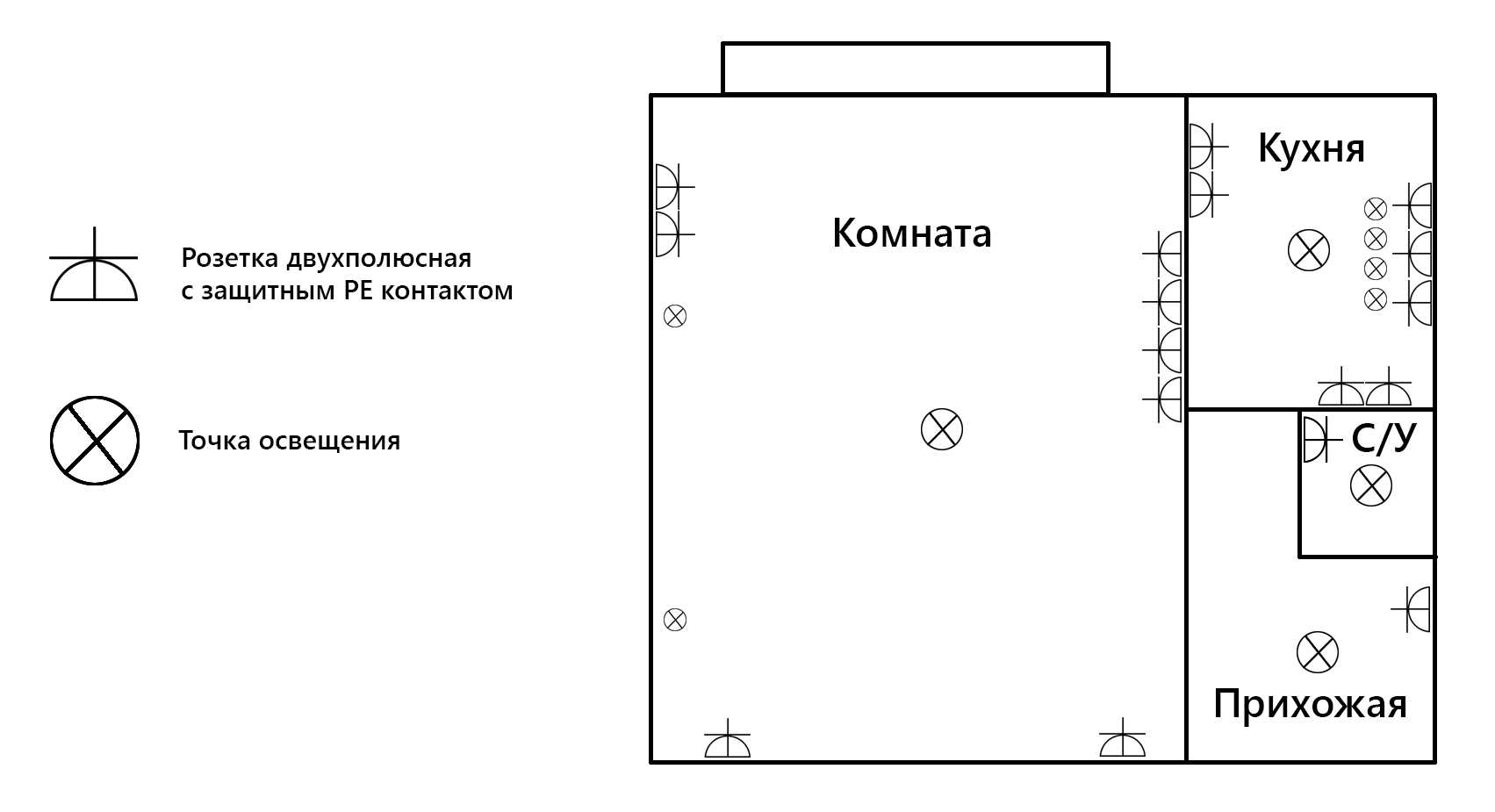

На фото изображены правила размещения розеток в квартире

Расчет необходимого электрооборудования

Итак:

• Теперь наступает момент выбора проводки и автоматических выключателей для нашей электросети. Согласно п.6.2.2 ПУЭ (Правила устройства электроустановок), внутренние сети освещения должны питаться от автоматов с номинальным рабочим током не более 25А. Для сети освещения обычно используются автоматы на 16А, а для питания электрических розеток 25А.
• Чтоб перевести номинальную мощность наших электроприборов в номинальный ток, используем формулу;где Р – номинальная мощность электроприбора, а U – напряжение питающей сети (то есть 220В). Произведя нехитрый расчет, получаем, что электроприбор мощностью 1кВт потребляет ток 4,54А.
  Для упрощения дальнейшего расчета и создания запаса мощности наша инструкция предлагает принимать этот ток равным 5А.
• Для выбора необходимого нам провода пользуемся таблицами в п. 1.3 ПУЭ. Там приведено множество разнообразных параметров зависимости номинального тока провода от марки провода, количества жил, вида изоляции, влажности воздуха, способов прокладки и некоторым других параметров.
  Все это сильно усложнят расчет. Поэтому обычно электрики исходят из параметров, что медный провод сечением 1 мм² пропускает ток в 10А, а алюминиевый провод сечением 1 мм² пропускает ток 5 А.
• Исходя из всего этого, получаем, что для питания нагрузки до 5кВт потребуется медный провод сечением 2,5 мм². Это как раз согласуется с максимально допустимой нагрузкой вводного автомата в 25А.
  Для питания же сетей освещения и маломощных электроприборов с суммарной мощностью до 3кВт выбираем провод в 1,5 мм². Для защиты такого присоединения как раз подойдет автомат на 16А.

Выбор схемы электропитания квартиры

Схема с одним общим электропитанием

Схема электроснабжения с одним общим проводом

Итак:

• Схема электропроводки квартиры в панельном доме напрямую зависит от суммарной мощности, получившейся у нас при расчетах. Если она не превышает 25А, то возможно использование схемы с одним общим проводом, от которого параллельно питаются розетки и сеть освещения.

  Наверняка такая схема использовалась и при первоначальной постройке дома. В некоторых случаях она подойдет для однокомнатных квартир.
• К преимуществам схемы с одним общим питанием можно отнести:
  1. Более низкая конечная цена материалов. Ведь нам не потребуется отдельный автомат на каждую линию питания. И расход провода будет значительно меньше.
  2. Простота и наглядность монтажа. Вы просто прокладываете один провод и в необходимых местах делаете от него ответвления для розеток или осветительного оборудования.
  3. Отсутствие необходимости установки распределительного щита. Ведь такая схема подразумевает наличие всего одного автомата, который имеется в вашем водном шкафу около электросчетчика.

• К недостаткам такой схемы электроснабжения можно отнести:

1. Низкая надежность. Вследствие повреждения любого участка без напряжения остается сразу вся квартира.
2. Необходимость монтажа дополнительных распределительных коробок, для ответвлений на электроприемники.
3. Для проведения ремонтных работ необходимо снятие напряжения со всей схемы.

«Европейская» схема электропитания

Итак:

• В последнее время все большую популярность получает так называемая «европейская» схема электропитания. Такая схема электропроводки в квартире панельного дома подразумевает наличие отдельных автоматических выключателей и отдельной линии питания для различных групп электропотребителей.
• Обычно распределение производится по следующим категориям. Первая группа это электророзетки на одну – три комнаты. Вторая группа — это сеть освещения, опять-таки, на одну – три комнаты. Выбор количества комнат для одной группы определяется исходя из их суммарной мощности.

«Европейская» схема электроснабжения квартиры

Обратите внимание! Согласно п.6.2.3. ПУЭ в одной группе должно содержаться не более 20 ламп или розеток. Это правило не распространяется только на многоламповые люстры.

• Кроме того существуют варианты питания каждой отдельной комнаты от одной линии питания и соответственно отдельного автоматического выключателя. Тут выбор целиком зависит от характера и вида нагрузок и ваших предпочтений.
• К преимуществам «европейской» схемы электропитания можно отнести следующие параметры:

1. Высокая безопасность такой схемы. Ведь даже в случае несрабатывания группового защитного выключателя, отключится вводной автомат.
2. Высокое удобство такой схемы. Ведь в случае повреждения напряжение будет отсутствовать только на одной группе электроприемников. Остальные группы будут нормально функционировать.
3. Удобство ремонта и обслуживания. В случае если произошло отключение одной из групп электроприемников, даже если визуально не видно, определить примерное место значительно проще. Ведь если вы выполняли прокладку своими руками, то места прокладки провода данной группы вам примерно известны.
4. Меньшее количество или полное отсутствие дополнительных распределительных коробок.

• К недостаткам «европейской» схемы электропитания можно отнести следующие параметры:

1. Более высокая конечная стоимость такой схемы электроснабжения. Это связано с большим количеством необходимых материалов.
2. Более высокая трудоемкость и сложность монтажа. Ведь для прокладки сразу нескольких линий проводов необходимы более глубокие штробы, большее количество провода подразумевает большее время на его прокладку и тому подобное.
3. Необходимость выделения дополнительного места на распределительный электрощит.

Вывод

Схема подключения проводки в квартире формируется не только на основании ваших финансовых возможностей и пожеланий. Для ее безопасного и надежного функционирования следует учитывать номинальные значения и виды электрических нагрузок. Это обеспечит бесперебойную работу вашей электропроводки на долгие годы.
