Электрик в доме из бревна. Процесс установки. Скрытая проводка в деревянном доме. Ретро проводка в деревянном доме. Электрик в бревенчатом доме. Открытая и скрытая проводка. Выбор электрического кабеля. Заземление

Электромонтажные работы в доме из бревна опишу на этой странице весь процесс на примере нашего объекта в Софрино в СНТ Майское.

Наши работы включали электромонтаж под ключ, который включает в себя полный электромонтаж (прокладка кабеля в деревянном доме), установку розеток и выключателей, устройства ввода электроэнергии в дом, монтаж распределительных щитов, запуск электрокотла и проверку схемы. надежность при номинальных нагрузках.

Способ разводки исходя из рациональности и сокращения трудозатрат был выбран комбинированный: скрытый (в полу и потолке) и открытый (декоративный кабель и в коробке)

Все работы выполнены с соблюдением норм строительной и пожарной безопасности.

Начинаем прокладку кабеля в доме из бревна с подсветкой. Из соображений безопасности и эстетики мы отказываемся от монтажных коробок на этом объекте и выводим каждый светильник и люстру непосредственно на экран.Выберите марку кабеля ВВГнг 3 * 1,5 плоский и защитите от внешних воздействий оранжевой гофрой. Все маршруты выполнены под прямым углом (на архитектурной проекции) и закреплены в скрытой работе. Доступность кабелей в распределительном щите позволяет изменять сценарии переключения света и дает множество возможностей для управления им в будущем (возможность дистанционного управления и адаптации к умному дому).

Следующий этап – установка розеточных групп и выключателей.Прокладываем кабель в техническом подполье, а выводы делаем декоративным кабелем на керамических изоляторах. Фирма розеток и выключателей Schneider (доверяем только оригиналу)

Устанавливаем кухонные розетки открытым способом (так как там будет стена рабочей поверхности с керамической плиткой) и не забываем о выводах вытяжной вентиляции, посудомоечной машины и освещения рабочей поверхности.

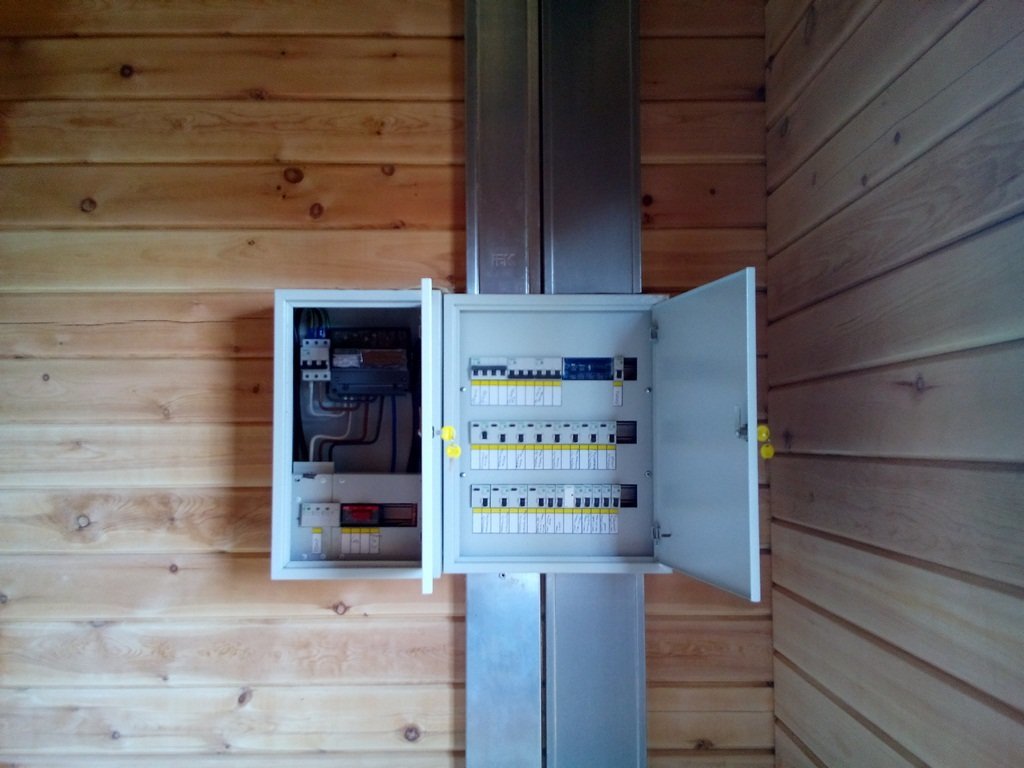

Следующий этап – установка и монтаж электрощитов.В этом деревянном доме их 3 штуки. Коробка ввода-распределения, включающая (со счетчиком), щит освещения и розеток (распределительный щит) и щит котельной (на нем мы остановимся позже).

Ввод в дом 380 вольт (трехфазный), поэтому очень важно равномерно распределить нагрузку по группам и соблюдать правильность последовательности авто-ампера (мы используем оригинальные автоматы ABB). Группы розеток соединяются через дифференциальные машины (автоматические в сочетании с узо) для безопасности.

Все фото из статьи

Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревна, даже если строительный материал пропитан антипиренами, все равно останутся в приподнятой группе. пожароопасность. Именно поэтому при строительстве домов из бревенчатого дома на важном месте возникают вопросы пожарной безопасности, в частности, особое внимание уделяется электромонтажным работам.

Электроснабжение деревянного дома

Задача обеспечения безопасной работы электросети дома должна решаться в первую очередь на бумаге, то есть все начинается с проекта.

На стадии разработки приняты решения по:

• Подключен к центральной электрической сети.
• Устройство ввода организаций.
• Способ прокладки электрических кабелей.
  Это может быть:
  1. Скрытая проводка в срубе.
  2. Открытые, расположенные над конструкциями.
• Способ установки электроприборов:

1. Переключатели.
2. Диммеры.
3. Торговые точки.
4. Светильники и пр.

Внимание!
Электрик неквалифицированный, за разработку проекта и его реализацию своими руками лучше не браться.
Пригласите экспертов из качественной фирмы для проектирования и установки электрических систем дома, чтобы раз и навсегда решить проблему безопасности.

Тем, кто намерен выполнять электромонтажные работы своими силами, этот материал пригодится как инструкция по пошаговому решению проблемы.

Электрокабель в дом

Подключение к ЛЭП осуществляется двумя способами:

1. Безвоздушно недорого и быстро осуществимо. Для этого используйте самонесущий кабель с расчетным количеством жил и их сечением.

Примечание!
Расчет мощности автономной электросети выполняется с учетом планируемой нагрузки, которая зависит от количества электрооборудования в доме.

1. Под землей дороже и трудоемко, но имеет ряд преимуществ:
   • Кабель, проложенный под землей, не нарушит внешний вид здания и двор.
   • В этом случае кабель надежно защищен от повреждений, что продлевает срок его службы.

Для подземной прокладки вводной линии в деревянном доме следует использовать силовой медный кабель.

Примечание!
Проект подключения жилого фонда к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

Устройство ввода

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через устройство ввода-распределительное устройство.

Устанавливается в безопасном месте со свободным доступом в любое время и оснащается:

Внимание!
Ввод в дом силового кабеля осуществляется через встроенную металлическую втулку.
При разводке электрической сети в помещениях в местах прохождения кабеля через стены и потолки также устанавливаются жесткие металлические оболочки.

Вводный распределительный щит должен быть максимально защищен от контакта с деревом, обычно он помещается в специальный металлический ящик.Размеры таких ящиков подбираются под конкретное количество «автоматов» и других устройств.

Внутренняя проводка

После электрощита оборудования можно переходить к монтажу внутренней проводки.

Как уже было сказано, электромонтаж в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, кроме цены на такую ​​электротехнику. работа намного ниже.

В открытом состоянии кабель укладывается непосредственно на внутреннюю поверхность:

• Sten.
• Перегородки.
• Потолки и прочие конструкции.

Электрические провода, улучшающие эстетический внешний вид и для дополнительной защиты, спрятаны в самозатухающих коробках. Современные производители такой продукции предлагают широкий ассортимент продукции по отношению к дизайнерским решениям:

• Разного цвета.
• Имитация текстуры дерева.

В таких каналах электропроводка в доме обычно замаскирована из оцилиндрованного бревна за счет ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянной конструкции небезопасен, трудоемок и очень дорог. Но из эстетических соображений многие склонны устанавливать сетку в своем доме именно таким способом. Поэтому очень важно выяснить, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

Важно!
Главное устройство правила скрытой проводки в доме – исключить контакт проводов с деревом.

Дело в том, что проблема может заключаться не только в коротком замыкании в сети, но и в металлическом стержне, имеющем привычку греться при высоких нагрузках под слоем утеплителя.

• Кабельные каналы.
• Трубы.
• Рукава гофрированные.

Правила скрытой проводки:

• Прокладка основных линий электропроводки скрытым способом выполняется параллельно со сборкой сруба.
• Подъемники к осветительным приборам, розеткам и выключателям размещаются через подготовленные отверстия.
• Внутри потолка провода проложены в негорючих пластиковых трубах, чтобы они не подвергались механическим воздействиям.
• Скрытую проводку в доме из оцилиндрованного бревна следует проводить с расчетом его естественной усадки. Все каналы и рукава с проводами необходимо защитить от давления движущихся бревен.

Электрические провода как скрытого, так и открытого способа разводки имеют свои достоинства и недостатки. Из-за этого часто применяется комбинированный метод монтажа элементов электроснабжения деревянного дома.

Выбор электрического кабеля

Чтобы проводка в бревенчатом доме была по-настоящему безопасной, выберите для электропитания кабель определенного типа с буквами в маркировке:

• NG, что означает не поддерживающий горение.
• LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от мощности, потребляемой электрооборудованием.

• Для освещения проложены трехжильные кабели сечением квадрата 1,5 мм (3х1,5).
• Для разводки под розетки понадобится кабель 3х2,5.
• Электрический кабель не менее 6 мм2.
• К проводу, питающему блок розеток на 4 и более точек, кроме того, ничего не подключайте.
• Полностью отдельно от остального оборудования подключены: циркуляционный насос отопления и насос подачи воды.
• Также обязательному автономному подключению подлежат отопительный котел и водонагреватель (при необходимости или при отсутствии газоснабжения).

Расчет электроснабжения отопительного оборудования достаточно сложен.

Сначала рассчитывается мощность оборудования (котла) на:

• Определенное пространство.
• Требуемая температура.
• Теплопотери через конструкцию дома (полы, окна, двери, стены и полы).

Интересно!
Следует отметить, что теплопроводность оцилиндрованного бревна очень низкая по сравнению с камнем и бетоном.
Следовательно, потери тепла через стены сруба будут минимальными, конечно, если герметик был изготовлен с соблюдением всех особенностей технологического процесса.

Рассчитывать на полную пожаробезопасность деревянных домов и эффективное бесперебойное электроснабжение можно только при соблюдении инструкций:

• Выбор кабелей и кабельных каналов для деревянного дома.
• Монтаж произведен по правилам и в соответствии с проектом.

Совет!
По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
Для этого произведите измерение сопротивления изоляции проводов.

Электропроводку в доме из оцилиндрованного бревна необходимо регулярно каждые три года подвергать профилактическому контролю на предмет повреждений изоляции, чтобы исключить возможные короткие замыкания в сети.

Заземление

Еще одной важной составляющей противопожарной защиты является наличие в деревянном доме огнестойкого молниеотвода и контура заземления. Причем заземлению здесь подлежит не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Заключение

Осталось только напомнить, что все работы должны проводиться в строгом соответствии с техникой безопасности и с использованием качественных материалов. Следует исключить наличие жил кабеля с помощью изоленты, на сегодняшний день существует множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по этой теме.

]]>]]> В настоящее время в загородном строительстве увеличивается доля деревянных домов. У таких домов много преимуществ: они состоят из экологически чистых материалов, быстрее строятся, их легче и экономичнее отапливать и так далее. Однако электромонтажные работы в деревянном доме имеют свою специфику и требования.
К электрику в деревянном доме предъявляются гораздо более строгие требования.Первоначальной задачей электромонтажа в деревянном доме является прокладка вводного (питающего) кабеля от ЛЭП опоры распределительного дома. Есть два способа прокладки кабеля ввода электриков загородного дома: воздушный и подземный (в траншее).

Воздушный способ укладки проще, быстрее и экономичнее. Для устройства воздушной линии электроснабжения загородного дома будет применяться самонесущий провод марки СИП различного сечения и с разным количеством жил (в зависимости от мощности и количества выделенных Заказчиком фаз), специальные кабельные зажимы, анкерные крепления. , так далее.Преимущество использования этого провода заключается в том, что он не требует растягивания кабеля, по которому идет кабель. Однако воздушный способ прокладки силового кабеля имеет свои недостатки: нарушение эстетичного вида лицевой части дома, возможное повреждение вводного кабеля зелеными насаждениями (деревьями, кустами), меньшая долговечность.

Способ прокладки вводного кабеля в траншее более трудоемкий и дорогостоящий, но он сохраняет эстетику экстерьера дома, предотвращает повреждение кабеля зелеными насаждениями и увеличивает срок службы вводного кабеля.Для строительства подземной ЛЭП электрики частного дома применяют бронированный кабель типа ВБбсХв с разным количеством жил и их сечением (в зависимости от выделенной мощности и количества фаз). Кабель укладывается в траншею глубиной не менее 0,8 метра, имеющую песчаную подушку толщиной 15-20 см. Затем кабель засыпается песком еще на 15-20 см. Затем траншея засыпается на 40-50 см, на сигнальной ленте проставляется надпись «не копать, кабель», после чего траншея засыпается полностью.
Входной кабель обеспечивает питание распределительного щита, от которого питание распределяется между всеми потребителями электроэнергии. В распределительном щите устанавливаются: автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, заземляющие и обнуляющие другие устройства. Автоматика защищает людей, технику и всю электротехнику загородного дома в целом.
Щиты электрики в загородном доме.

При производстве электромонтажных работ в деревянном доме, как правило, используются доски открытого монтажа.Предпочтение рекомендуется отдавать продукции известных производителей, таких как ABB, Shneider Electric, Moeller.

Способы прокладки ЛЭП внутри деревянного дома

Есть два способа прокладки линий электропередачи внутри деревянного дома: фактурная (открытая проводка) и скрытая (скрытая проводка). Открытой называется электропроводка, проложенная по поверхности стен, потолка и так далее. Скрыта проводка, проложенная в конструктивных элементах здания: внутри стен, полов и так далее.
Самый простой и недорогой вариант – это монтаж электропроводки. В этом случае работы по прокладке кабелей и установке распределительных устройств, розеток и выключателей займут от двух дней до двух недель в зависимости от площади дома, насыщенности электрооборудования и квалификации мастеров.
Накладной монтаж осуществляется в негорючих кабельных каналах (коробах) ПВХ, гофре ПВХ (или металлической гильзе) и достаточно вскрыть кабель в негорючей оболочке с помощью крепежа.

]]> ]]> Укладка линий электрики деревянных домов в ящиках ПВХ

Если стены дома представляют собой ровную поверхность (брусовые дома, дома из оцилиндрованного бревна, обшитые вагонкой, каркасные и щитовые дома), то монтаж осуществляется в негорючие ящики из ПВХ. Ящики представляют собой прямоугольные профили со съемными крышками. Монтаж электропроводки в коробках дает следующие преимущества:
– хорошие условия для охлаждения проводов;
-удобство прокладки дополнительных кабелей или проводов;
– свободный доступ к проводам и кабелям на всем протяжении трассы и простота замены.
– при необходимости возможность создания ответвления на любом участке трассы.
Крышку коробки всегда можно легко снять и добавить дополнительный кабель.Для этого при расчете сечения воздуховода делается запас 30%.
Сегодня производители предлагают коробки однотонные: белые, светло-коричневые и коричневые
и структурированные под дерево: цвета сосны и ореха.

Ответвительные соединения выполняются в коробках для установки вне помещений или внутри розеток и выключателей.
Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах Прокладка электропроводки в коробках в деревянных домах

Электромонтажные работы в деревянном доме предполагают, что все кабельные проходы через стены и полы будут выполнены в металлических оболочках.

Прокладка линий электрики ретро кабелем на изоляторах.

В настоящее время стала популярной прокладка внешней электропроводки в деревянном доме ретро-кабелем (витая проволока) на изоляторах. Особенно его желательно использовать в домах из бревен. На рынке электротехнических материалов предлагается ретро-кабель итальянских и испанских производителей, в частности, кабель в декоративной оплетке «ретро» GI Gambarelli, Италия. Доступны следующие варианты цвета: белый, золотой, серый, черно-коричневый.
Предлагаем лучший способ прокладки электропроводки в бревенчатом доме – совмещение прокладки в кабельных каналах (коробах) с цветом и фактурой дерева и отступлением кабеля на изоляторах. При таком подходе магистральные (горизонтальные) линии прокладываются в кабельных каналах по плинтусу пола или у потолка. Спуски и подъемы к выключателям, розеткам и прочим электромонтажным изделиям производятся витым кабелем в декоративной оболочке на изоляторах. Раздвижные соединения выполняются внутри корпусов розеток и выключателей или в клеммных коробках наружной установки с цветом и фактурой дерева.

Электромонтаж в деревянном доме в открытых скобках

Прокладка кабеля открытым способом по стенам с креплением специальными скобами осуществляется в том случае, если прокладка ЛЭП в коробах из ПВХ без нарушения эстетики интерьера затруднена, а иногда и невозможна (например, электрик из оцилиндрованное бревно не обшитое вагонкой) или по желанию заказчика. Раздвижные соединения выполняются в монтажных коробках или внутри розеток и выключателей.
Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на кронштейнах в деревянных домах

Скрытая проводка электрики в деревянном доме

В деревянных домах этот вид разводки выполняется в металлических трубах (согласно ОПУ, п. 7.1.32)
Скрытый монтаж линий электрики в деревянном доме процесс намного трудоемкий, длительный и соответственно более дорогие.Однако с точки зрения дизайна более привлекательный.
Все магистральные линии электрики в деревянном доме выполнены из металлических стальных труб в перекрытиях до устройства (подшивки) полов и перекрытий. Подъем к розеткам, выключателям и светильникам осуществляется в вертикальных технологических отверстиях в стенах.
Первоначальной, очень важной задачей для Заказчика является определение местоположения потребителей электроэнергии в доме (с их геометрическими привязками), потому что, в отличие от поверхностного монтажа, чрезвычайно сложно, а иногда и невозможно перенести или добавить электрические точки, не нарушая эстетика интерьера.На основании плана расположения потребителей электроэнергии составляется план сверления вертикальных технологических отверстий в стенах для дальнейшего производства электромонтажных работ в деревянном доме.

Отверстия в стенах дома сверлятся в мастерской на этапе распиловки дома или в процессе сборки дома непосредственно на месте его установки. Как правило, этот способ применим при укладке электрики в доме из оцилиндрованного бревна. Коммутация проводов и клеммные соединения производятся в металлических клеммных коробках или непосредственно в розетках и выключателях.

В месте установки розеток и выключателей (согласно заранее заданным геометрическим привязкам) вырезаются отверстия под розетку для установки механизмов розеток и выключателей. Для этого нужно заранее знать серию устанавливаемых розеток и выключателей, так как установочные коробки для разных серий могут иметь разные размеры.

]]> ]]>

Примеры монтажа электропроводки в домах из деревянных балок

Обратите внимание, что проводка выполнена из гофрированной трубы, которая в отличие от металлического шланга сплошная, то есть выполнена не из рулонной ленты.Следовательно, он имеет возможность локализации, запечатанную. Предназначен в том числе для водопровода.

Прокладка в такой трубе полностью соответствует СНиП и ПУЭ. Те участки, где присутствует гофрированная труба ПВХ, будут располагаться в бетонной стяжке, то есть окружены негорючим материалом.

Скрытая проводка в деревянном доме

]]> ]]> В статье «Электроэнергия деревянного дома» обсуждался простейший вариант разводки, сочетающий максимальную безопасность с минимальными затратами.На первый план в описанных случаях стоит функциональность. Эстетика отходит на второй план. Разумеется, можно максимально аккуратно вскрыть проводку, чтобы это было не очень заметно. Но не всем нравятся кабельные каналы на стенах.

Некоторые пытаются использовать цветные электромонтажные изделия, использовать коричневый ящик или «под елку», но, к сожалению, выбор таких изделий невелик, качество не всегда совпадает, производители не предоставляют необходимый ассортимент комплектующих: углы, повороты, стыки, заглушки.Без них сложно аккуратно установить кабельные каналы; со временем из-за склонности дерева к вздутию и пересыханию стыки расширяются, ящики несколько смещаются – разводка перестает выглядеть аккуратной.

Бывают довольно неудобные случаи: например, как установить короб на бревенчатые стены, на стены, теперь обшитые модным срубом или обитые обрезной доской? Отказаться от кабельных каналов? Просто прибиты к стене скобами из проволоки? Однако не каждый кабель будет выглядеть эстетично.

Большинство кабелей ВВГНГ имеют черную изоляцию, NYM – серую. Как такая «цветовая гамма» сочетается с цветом дерева? Но как быть, если нужно проложить сразу несколько кабелей? В современном, перенасыщенном домом доме количество параллельно проложенных кабелей иногда может достигать нескольких десятков! Не забывайте, что возможность прокладки кабелей прямо на основании без механической защиты в нормативной документации считается несколько спорной. Так, СП 31-110-2003 допускает открытую прокладку на горючем основании без футеровки только «одинарным кабелем с медными жилами сечением не более 6 мм2, не распространяющими горение».

Значит, два кабеля рядом нельзя провести? Или нельзя скрепить их одним кронштейном, как это иногда принято? А если провести их на некотором расстоянии друг от друга и таких кабелей будет не два, а пять, десять, больше, то во что превратится стена? Однако ПУЭ требует открытой проводки в жилых помещениях «в электрических плинтусах, воздуховодах и т. Д.» (п. 7.1.37). Можем ли мы предположить “и т. Д.” в качестве допуска к ведению открытой проводки непосредственно кабелем по стенам или на роликах допускается таб.2.1.2?

Но в разделе «Выбор типа электропроводки, выбор проводов и кабелей и способ их прокладки» ИУИ занимается электропроводкой в ​​целом, а в гл. 7 об электропроводке в специальных помещениях, включающих в себя и жилые. Таким образом, наверное, пресловутую «ИТТ» следует трактовать не как прямую прокладку кабелей по стенам, а как прокладку в электрических жестких и гибких трубах, металлическом шланге … То есть кабели, проложенные вдоль стен жилых помещений, необходимо защищать от возможное механическое повреждение.
Неисправность электромонтажных изделий.

Ассортимент розеток и выключателей для открытой проводки очень ограничен. Большинство уважаемых производителей поддерживают его только для самых дешевых серий. В этих сериях не так много удобных «лосьонов», которые есть в сериях среднего и высокого ценового диапазона. Например, нет программируемых диммеров, перекрестных переключателей, позволяющих управлять светом из трех и более мест, нет разных таймеров и т. Д. Цветовая гамма товаров ограничена; используемый материал – недорогой пластик.

]]> ]]> И хотя качество продукции от известных производителей высокое, не всегда они способны удовлетворить вкус привередливого покупателя. Из того, что сейчас представлено на нашем рынке, я могу упомянуть серию Etude (производится на заводе Schneider Electric в Санкт-Петербурге), Wessen также недавно был приобретен Schneider Electric, Elyo – бывшая независимая шведская компания, была приобретена Schneider. Электрик, Саймон (Испания), Копп (Германия) – двух последних еще предстоит поискать, и ряд других.Помимо данной продукции на рынке присутствуют розетки и выключатели для наружной установки турецкого и российского производства, но их качество заметно уступает вышеупомянутым сериям.

Legrand и ABB, широко известные в нашей стране, не производят продукцию для наружного монтажа, за исключением специальных, устанавливаемых во влажных и пыльных помещениях. Правда, у большинства производителей есть линейка подъемных боксов (обычно очень ограниченная цветовая гамма), позволяющих монтировать изделия для скрытого монтажа в кабельных системах, но на деревянных стенах такая комбинация смотрится очень противоречиво.Опять же не всем нравится, что уличные товары находятся далеко от стены, что увеличивает вероятность повреждения, особенно в проходах, и усложняет расстановку мебели.

Таким образом, мы видим, что открытая проводка не всегда способна удовлетворить привередливые вкусы пользователей. Но для скрытой проводки на горючие конструкции российская нормативная документация предъявляет еще более жесткие требования, которые иногда кажутся невозможными. Здесь есть только два варианта: прокладка кабеля в металлических каналах или металлических трубах или в негорючей штукатурке, которая должна окружать кабель со всех сторон слоем не менее 10 мм (Таблица 14.2 СП 31-110-2003, ПУЭ: Таблица 2.1.3.). Столь жесткое требование ЭСП кажется невозможным, потому что с точки зрения обывателя превращает дом в «водопровод», по которому должны проходить провода.

Опять же, никому не пришло бы в голову покрыть красивую вагонку слоем цементного или гипсового раствора. Отсюда и возникают догадки по поводу завышенных требований. «Что может случиться с кабелем при горении неподдерживаемой изоляции, защищенном современной автоматикой, неразрывно проложенной от панели до розетки?» – так рассуждают некоторые «специалисты» из электриков, подписывая свою неплатежеспособность.

Протягивают кабели по перекрытиям в гофре, проталкивают провод под плинтусы, прячут под «выходом» окон и дверных коробок, втискивают неосведомленного клиента, что и нужно делать. Однако я готов рассмотреть как минимум два неблагоприятных сценария развития событий, которыми, по всей видимости, руководствовались разработчики нормативных документов, устанавливая столь жесткие требования.
1. Грызуны. В потолках и в стенах деревянных домов возможно появление мышей и крыс.Эти очень неприятные «товарищи» человека почему-то любят грызть пластиковую изоляцию проводов. Мне удалось убрать со стен провода, изоляция которых была съедена на несколько метров. На ней были отчетливые следы зубов. В некоторых местах вообще не было изоляции, и в любой момент могло произойти короткое замыкание. Даже если бы автоматика безопасности работала безупречно, при коротком замыкании на долю секунды возникла бы мощная вспышка, которая могла бы поджечь древесную пыль, пыль, паклю – и со временем в стенах и потолках скапливается небольшое количество быстро воспламеняющегося материала.
2. Дерево, как известно, «дышит». На это влияет изменение влажности воздуха. Все мы сталкивались с заклиниванием дверей и окон зимой и весной, когда повышается влажность воздуха. Кроме того, дома подвержены некоторой засухе. В кабеле может возникать опасное напряжение, которое может вызвать повреждение или поломку. Дальнейшие разработки уже обсуждаются в пункте 1.
[Рабочий момент. Прокладка кабеля в стальных лотках. Стена будет покрыта оболочкой.] Если кабель будет помещен в негорючую среду, дальнейшее распространение огня не произойдет.Максимум, на что мы рискуем, – это то, что в отдельных помещениях не будет света или перестанут работать одна или несколько розеток.
Некоторые установщики используют металлический шланг для скрытой прокладки кабеля, считая его гибкой металлической трубой. Однако в нормативной документации нет предположения об использовании металлического рукава в качестве металлической трубы. Думаю, это связано с тем, что он не «глухой». Уплотнение снабжено хлопковой нитью, которая отлично поддерживает горение (тип RC-X). Желающие могут провести эксперимент – вытащить пломбировочный шнур и зажечь прикуриватель.Результат развеет все сомнения. Другой металлический шланг производится с уплотнением асбеста (RC-A). Но распространяется очень незначительно. Мне удалось найти в продаже металлический шланг с асбестовой нитью только большого диаметра.

Таким образом, использование металлического рукава для скрытой прокладки кабеля в легковоспламеняющихся конструкциях в соответствии с действующей нормативной документацией недопустимо.
Как должна выполняться проводка “в теории” понятно. Но как на практике выполнить такие жесткие требования? В этой статье я постараюсь остановиться на технологии выполнения этих непростых работ.
Вариант 1. Объединение кабельных каналов и разводки для скрытой проводки.
Основные линии в этой версии прокладываются коробками по плинтусам потолка или пола. [Скрытое расположение выключателя, кабель в кабельном канале] Ответвления к розеткам и выключателям выполнены с низким кабельным каналом, конец которого закрывается заглушкой. Электромонтажные изделия монтируются в металлические подозетники. Под них предварительно просверливают ямку с кроной на дереве. Такой вариант, совмещающий открытую прокладку кабелей и розеток и выключателей для скрытого монтажа, позволяет бесконечно расширять ассортимент последних и уменьшать глубину выступающих частей.Как вариант, можно разместить магистрали в соседних помещениях, где эстетика не так важна, просверлить оттуда стену, уложить стальную втулку, установить металлический пол и выполнить скрытый монтаж розеток и выключателей на стенах «парадного» помещения.

Вариант 2. Скрытые магистрали и ответвления в кабельных каналах.
[Кабельный канал на опоре.]
Магистрали проложены в потолке. Для этого иногда используют металлические трубы. Из-за необходимости проводить повороты часто используют медные трубы, цена которых превышает все разумные пределы.Мы используем глухие металлические лотки с крышками [Кабели в металлических лотках], специально разработанные для этой цели. Промышленность выпускает аналогичные лотки разных размеров. В ширину можно положить десятки кабелей. Подносы изготовлены из оцинкованной стали. Толщина стен не имеет значения, ведь для медных кабелей сечением до 2,5 мм2 этот параметр не нормируется. Кабели желательно предварительно затянуть в гофре или защитить места поворотов и возможных контактов изоляции кабеля острыми металлическими краями гофры или трубки из винилхлорида.Укладка металлических лотков – операция непростая. Требуется частичная обрезка балок перекрытия с последующим усилением в обход несущих конструкций, зачисткой острых краев и герметизацией торцов. Для выполнения всех этих операций требуются разнообразные инструменты и навыки работы с жестью. Подносы скрепляются заклепками или прикручиваются гайками. После того, как в них проложены кабели, производится заземление. металлические конструкции. Для этого натягивается заземляющий провод, надежно прикрученный к каждой части лотков винтом и гайкой.Заземляющий провод крепится к трубкам стальными хомутами.
Ответвления к розеткам и выключателям проделываются через отверстия со стальными втулками в потолке обычного пластикового ящика. На ровных стенах особых проблем нет, а вот на бревне нужно сделать площадку для установки кабельных каналов и электромонтажных изделий. Для того чтобы вырезать такую ​​опору из экструдированной и отшлифованной доски, ее предварительно размечают специальным инструментом, который по старым мастерам назывался обвалочкой.В продаже такого инструмента нет – его придется изготавливать самостоятельно. Результат можно увидеть на фото.
Вариант 3. Полностью скрытая проводка в бревенчатом доме.
Это самый сложный случай, который неопытному мастеру кажется невозможным. Трассы, как и во втором варианте, выполняются в перекрытиях, в металлических лотках. Но с взлетами дело обстоит сложнее. Самым простым и очевидным является размещение переключателей. Так как обычно они располагаются возле двери, подъем можно скрыть дверной коробкой.Однако недостаточно просто спрятать провод под кожухом. Необходимо на конце бревна вырезать конец паза бензопилы или электропилы, в котором находится металлическая трубка. В этом случае по удобству использования медь не имеет себе равных. Т.к. медная трубка используется очень ограниченно, на общую цену это не сильно влияет. В трубу укладывается проволока, после чего ее загибают «на месте» трубогибом. В стене просверливается отверстие коронкой под металлическое дно. Канавка в конце бревна соединяется отверстием большого диаметра с отверстием заподлицо.Все изгибы должны быть плавными, иначе медная трубка будет пропускать провод. Самый кропотливый – выполнение плоской площадки под каркас электромонтажных изделий. В противном случае переключатель выйдет из равновесия.

С розетками дело обстоит сложнее. Они размещаются там, где это удобно для пользователя, поэтому нелогично [Подкладка лотков для лайнеров к светильникам] размещать большинство розеток возле дверных проемов. Вот один из способов: для подачи [Распределительная коробка света с полностью скрытой проводкой.Здесь сходятся линии от всех фонарей и выключателей. Это возможно контролировать и поддерживать.] В гнезде в нижележащих бревнах сделана канавка. В него вкладывается трубка с проволокой. После этого из доски необходимой ширины изготавливается фуражка. Его плотно вдавливают в паз, распиливают и шлифуют. Заглушку желательно перед установкой смазать столярным клеем. Все сколы и неровности шпаклёвываются по дереву под цвет дерева. После высыхания шпатлевки шлифование повторяется. В конце доски можно нарисовать рисунок волокон бревна – тогда после покрытия стен лаком или пропиткой точка подключения кабеля будет практически незаметна.

Такая работа требует высокой квалификации, разнообразных навыков и инструментов. На подготовку сайта под один балл у мастера уходит не менее половины рабочего дня, поэтому работа ценится высоко. Но красота, как известно, требует жертв и немалых затрат.

Избегайте расположения клеммных коробок на потолках и стенах, потому что вполне вероятно, что [глухие поддоны в подземном пространстве] потребуют технического обслуживания во время эксплуатации. Значит, должны быть доступные места.Можно, конечно, провести отдельный кабель от экрана к каждой розетке, но это приведет к неоправданному увеличению расхода материала. Розетки можно разделить на группы по помещению и в разумных пределах объединить кабелем, можно углубить розетку, установить еще одну в глубину и отсоединить розетку. Нежелательно просто отпаивать и заклепывать розетки, отведенные для мощных, постоянных нагрузок: нагревателей, стиральных и посудомоечных машин, электроплит, бойлеров и т. Д.В этих случаях вы должны тянуть провода прямо из экрана и защищать линию с помощью отдельных устройств.

Естественно, следует уделить особое внимание подбору и установке автоматики защиты. Щит большого дома с разветвленной разводкой может состоять из нескольких десятков элементов. Это уже известные нам автоматические выключатели и устройства защитного отключения, а также разрядники, ограничители перенапряжения, фазовые переключатели, системы резервного питания и т.д. В коттеджах устанавливаются половые панели.Это также снижает потребление кабеля и упрощает управление системой электроснабжения дома.

Не забывайте, что основной метод защиты от поражения электрическим током – это защитное заземление. Поэтому обязательно выполнить контур на участке повторным заземлением, а вся распределительная сеть будет трехпроводной. Выбор системы заземления определяется в каждом конкретном случае и зависит от состояния внешней сети.

Ретро проводка в деревянном доме

Ретро электропроводка в деревянном доме «Ретро» и «Винтаж».Одни только эти два слова могут вызвать замирание сердца у определенной категории людей, наделенных обостренным чувством прекрасного. Эти люди последовательны во всем, поэтому ретро-проводка в их глазах олицетворяет хороший вкус и оригинальность.

А если дом построен, например, из оцилиндрованного бревна, а интерьер заведомо отсутствует, то ретро проводка на роликах наверняка будет смотреться наиболее эстетично. Ведь пластиковый кабельный канал в такой ситуации не будет плотно прилегать к стене из-за пазов между лагами, а установка кабеля скобами на горючие конструкции запрещена.Про унылую серую и будничную гофру и молчу.

]]> ]]> Оказывается, выбор ретро-проводки для установки в деревянном доме довольно практичен.

Итак, что такое ретро-проводка? Классически, в начале 20 века, он проводился двумя однопроволочными многожильными проволоками, скрученными по спирали. Изоляция этих проводов была одинарной, и они крепились к опорным фарфоровым изоляторам (роликам). Распределительные коробки вообще не использовались, соединения проводов производились скручиванием, которое было спрятано под изоляцией провода, чтобы концы не торчали в стороны.

Ретро электропроводка Как известно, данная электропроводка не отвечает современным требованиям пожарной и электробезопасности. Поэтому сегодня возможно выполнить только имитацию проводки старого образца, стилизацию ее под ретро.

Для этих целей некоторые электрики приобретают небольшие пластмассовые или фарфоровые изоляторы и скручивают одножильные провода с помощью дрели в общий жгут. В зависимости от наличия / отсутствия заземления жгут может содержать два или три провода. При монтаже жгут просто надевается на изоляторы, прикрученные к стене или потолку через равные промежутки времени.До и после утеплителя лучше заранее положить небольшие кусочки. термоусаживаемая трубка (ЗДЕСЬ), подходящая под цвет проволоки. Трубка обеспечит надежную установку.

Но все же провода с автоподзаводом для ретро – для тех, кто хочет сэкономить. Да еще и подобрать провод, изоляция которого будет иметь индексы NG (негорючий) и LS (с низким дымовыделением), ибо проложить в ретро обвязку будет непросто. Поэтому лучше приобрести специальный ретро-провод заводского исполнения, специально сертифицированный для установки в составе открытой электропроводки.

Ретро проводка Ходят слухи, что производство такого провода уже налажено на территории РФ где-то в Подмосковье, но российский ретро провод до сих пор не встречается в магазинах нашей страны. Строго говоря, с зарубежной ретро проволокой ситуация на рынке не намного лучше.

Провода и арматура для монтажа электропроводки в стиле ретро обычно заказывают в Италии. Возможно, вам и не придется ехать туда самому, но вашему поставщику, возможно, придется иметь дело с итальянцами.

Например, компании Fontini и GI Gambarelli производят не только ретро-провода сечением 0,75 – 2,5 кв. мм с двумя или тремя жилами, а также ролики для прокладки проводов, а также розетки, поворотные переключатели, распределительные коробки и блоки, содержащие розетку и выключатель на общем основании.

Все эти элементы электропроводки стилизованы под старину, выполнены из фарфора и выполнены с соблюдением всех норм пожарной безопасности. Розетки, естественно, содержат заземляющий контакт.Словом, можно выполнить ретро-проводку, отвечающую самым высоким требованиям безопасности.

Есть только одно «но». Ретро-проволочная бухта длиной 50 метров запросто может стоить семь-восемь тысяч рублей. Выключатель или розетка будет стоить от полутора до двух тысяч рублей. Один фильм – около 30 рублей (а сколько их нужно на целый дом!). То есть ретро-проводка обойдется любителям старины и эстетов недешево, и об этом нужно помнить.

Самое интересное, что продукция компании Salvador, которая также специализируется на производстве ретро-кабелей и аксессуаров, но расположила свое производство в Китае, по цене не уступает своим итальянским аналогам.Так что экономия вряд ли возможна.

Независимо от того, где вы берете ретро-провод, структура каждого из его проводов будет следующая: многопроволочная медь в двойной оболочке из ПВХ-пластика, покрытая искусственным негорючим шелком. Цвет внешней оболочки ПВХ каждой жилы соответствует нормам ПУЭ: синий, коричневый и желто-зеленый.

Цвет внешнего шелкового покрытия – дело личного вкуса и дизайна. Кто-то считает, что под цвет дерева подойдет золотистая или бежевая проволока.И кому-то кажется, что ретро-проводка – это тоже элемент интерьера, и она должна выделяться на фоне стен по цвету – быть, например, белой или настолько черной, что она просто антрацит.

Ретро проводка Под цвет провода подбирается цвет розеток, выключателей и распределительных коробок, а также цвет изоляторов (роликов).

Из-за того, что ретро-провод очень дорогой, а также из-за того, что его максимальное сечение ограничено 2.5 кв. мм., не стоит рассчитывать на выполнение всей проводки в стиле ретро. Входной кабель не впишется в общий винтажный стиль, его придется спрятать в трубе. А если последний не вписывается в интерьер, то его можно спрятать за кожухом.

По трубам придется проложить кабель к мощным стационарным приемникам, например, к электроплите или водогрейному котлу. Вместо труб можно использовать пластиковый кабельный канал, подобранный под цвет стен. Обычный ВВГнг можно использовать как кабель для стационарных электроприемников, потому что он все равно не будет виден и не будет иметь ничего общего с ретро-стилем.

Часто при установке ретро-проводки в деревянных домах электрики по согласованию с домовладельцем или дизайнером находят другой способ сэкономить на дорогостоящем проводе. Та часть разводки, которая отходит от вводного экрана и питает группы, также может быть выполнена обычным кабелем под обшивкой потолка в трубе или просто вдоль стены в коробке. Тогда оказывается, что сам ретро провод идет только от распределительных коробок к розеткам, выключателям и лампам. Часто этого бывает достаточно, потому что самая видимая часть проводки – это та, которая проходит вертикально по стенам или идет к потолку к светильникам.

Для соединения проводов ретро проводов в распределительных коробках можно использовать два метода:

1. Дурачить и заизолировать обычную скрутку. Многопроволочные жилы легко скручиваются, и если не сэкономить на припое и не забыть о флюсе, соединение будет надежным.

Как лучше всего подготовить точки выхода для установки электрических принадлежностей? Этим вопросом должен заниматься каждый электрик при прокладке коммуникаций в деревянных домах.Будет ли это сруб, оцилиндрованное бревно, круглый брус или блочный дом, есть одна проблема – нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, бра. Подготовить участки к точкам можно двумя способами: раскрой и наложение на бревно . Мы расскажем об особенностях применения каждого из них.

Долгие годы был единственным решением проблемы. Этот метод называется по-разному: распил, шлифование, шлифование, фрезерование и т. Д.Он заключается в том, что вместо точки выхода вырежьте ровный участок по форме и размеру, соответствующий выключателю или розетке.

Что важно учитывать в работе:

Почесать бревно – совсем непрофильная задача для электрика, браться за такую ​​работу он рискует непоправимо испортить бревно. Поэтому распиловкой колодок обычно занимаются столяры, которые умеют работать с деревом и все делают аккуратно.

Важно учитывать, что даже хороший специалист сможет предотвратить брак в виде трещин, сколов, не полное соблюдение формы.Дерево – материал непредсказуемый. И еще – на фото неправильная монтажная коробка, обзор подходящих плагинов для горючих материалов.

Если в будущем хозяин дома решит перенести выключатель или розетку в другое место, его ждет неприятный сюрприз. При снятии розетки в бревне останется распиленная дыра, которую уже не ремонтировать. Чтобы это скрыть, придется повесить картину или перенести шкаф, другую мебель.

Если вы планируете готовить участки плотником, заложите в сроки дополнительные рабочие дни.Потому что на приготовление одной точки в доме уходит до 30 минут.

Метод легкого монтажа розеток и выключателей в деревянных домах в России начал применяться совсем недавно. Накладка на бревно – устройство для оборудования точек электропроводки открытого и скрытого типа (при помощи 68 мм). Он крепится к стене и плотно прилегает за счет вогнутого дна, что полностью соответствует диаметру бревна. Верхняя часть обшивки представляет собой плоскую площадку для установки выключателей, розеток, распределительных / распределительных коробок и светильников, бра.

Особенности монтажа технологии облицовки бревна:

Установить может любой электрик. Требуются специальные столярные инструменты.

На подготовку одной точки уйдет 2-4 минуты.

При монтаже вагонки открытого типа Розетка или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на деревянную поверхность, не испортит эстетических характеристик. В случае переноса останутся небольшие дырочки под крепеж, которые легко исправить.

С диэлектрическими накладками пластин повышает пожарную безопасность электропроводки открытого типа. Стекловолокно толщиной 1 мм, точно подогнанное по размеру, плотно закрывает перфорацию в основании пластиковых патронов Legrand Quteo, а в серии

Ручка и проводка: что нужно знать

Ручка и проводка – одна из оригинальных форм электропроводки в домах, популярная с конца 1880-х до 1930-х годов, когда она вышла из моды. В то время это был стандарт для электромонтажа новых электроустановок из-за его относительно низкой стоимости по сравнению с другими вариантами того времени, такими как армированный кабель и трубопроводы, которые могли стоить в два или три раза дороже, чем проводка с ручкой и трубкой.

Сегодня существует определенное опасение перед старой домашней проводкой, особенно когда речь идет о проводке с ручкой и трубкой. Некоторые из этих опасений разумны, а некоторые из них, как и все остальное, являются просто слепым страхом от незнания. Я хотел изложить вам факты о проводке ручки и трубки, чтобы вы могли быть проинформированы и точно понимали, в чем заключаются проблемы и как вы можете их безопасно решить.

Вначале я скажу, что я не лицензированный электрик. Я лицензированный генеральный подрядчик, который работает исключительно с историческими зданиями, и у меня большой опыт работы с ручкой и трубкой, а также многому научился у очень опытных электриков на моих рабочих площадках.Безопасное обращение с ручкой и трубкой – это то, чему может и должен научиться каждый, кто живет в старом доме, поэтому продолжайте читать ниже.

Что такое проводка ручки и трубки?

Электропроводка с ручкой и трубкой – это простая форма проводки, получившая свое название от фарфоровых ручек и трубок, используемых в процессе установки. Сама проводка представляет собой простые медные провода, завернутые в резиновую оболочку (более ранние версии были обернуты пропитанной асфальтом хлопчатобумажной тканью). Эти провода были проложены в стенах между фарфоровыми ручками, которые удерживали их должным образом натянутыми, вдали от деревянного каркаса и облегчили легкую смену направления проводки.Итак, это «ручка» в ручке и трубке, теперь давайте посмотрим на «трубку».

Трубка в названии опять же произошла от фарфоровых трубок, которые просверливались и вставлялись в любой каркас, через который должна проходить проводка. Эти трубки позволяли проводке проходить через каркас, не касаясь его. Это помогло предотвратить соприкосновение проводов с каркасом, их раздавливание или стирание обшивки при оседании или перемещении дома в связи с сезонными погодными изменениями.

Вся система была умело сконструирована с учетом методов строительства и электрических нужд того времени.Провода выделяли приличное количество тепла, когда через них проходил электрический ток. Из-за этого тепла их удерживали фарфоровые ручки подальше от элементов обрамления. Это позволяло теплу рассеиваться в окружающем воздухе, поддерживая безопасную температуру. Большинство установок были предназначены для безопасного обслуживания 10-амперных нагрузок на цепь без выделения слишком большого количества тепла, что было более чем достаточно для нужд того времени.

Соединения обычно устанавливались путем скручивания двух проводов вместе, а затем пайки соединения и обертывания его тканью, пропитанной асфальтом, что при правильном выполнении создавало механически и электрически очень прочные соединения.

Преимущества разводки ручки и трубки

Да, хотите верьте, хотите нет, но проводка ручки и трубки имела некоторые явные преимущества по сравнению со своими историческими аналогами!

Низкая стоимость

Ручка и трубка были значительно дешевле в установке, чем их конкуренты, которые были в два и три раза дороже. Вначале в области электричества материалы были дорогостоящей частью уравнения, а не заработной платой электрика. По мере того как электрические системы становились все более совершенными, а электрики – более квалифицированными, затраты на рабочую силу для электриков росли намного быстрее, чем затраты на материалы для электрических компонентов.

Монтаж ручек и трубок очень трудоемок в установке, поэтому это изменение в трудозатратах и ​​материалах привело к тому, что цены на установку ручек и трубок превысили цены его конкурентов, и стало одной из основных причин падения его популярности.

Фарфор

Еще одним преимуществом разводки с ручкой и трубкой было использование фарфоровых изоляторов. Фарфор чрезвычайно эластичен и имеет почти неограниченный срок службы, обеспечивая отличную защиту и почти не имеет срока годности, который трудно найти.Кроме того, фарфоровые ручки превосходно предотвращали чрезмерное натяжение проводов во время установки.

Недостатки разводки ручки и трубки

Вы знали, что в конце концов я доберусь до этого, не так ли? Часть гибели и мрака? Да, разводка ручки и трубки тоже имеет очень четкий набор недостатков.

Нет заземления

Верно, в ручку и трубку нет провода заземления. Были включены только токоведущий и нейтральный провод. Только в 1960-х годах специальный провод заземления был постоянно включен в каждую цепь.Заземление важно в случае скачков напряжения или перегрузки в цепях. Если все работает идеально, то заземляющий провод не нужен, но с каких это пор все идет идеально?

Изоляция

Ручка и трубка работают лучше всего, когда есть воздух для дыхания. Если вы накроете его надутой изоляцией, он не сможет охладиться и рассеивать тепло, как предполагалось изначально, и это увеличивает вероятность возгорания. Эту проблему может вызвать не только изоляция, но и все остальное, что наложено на провода и блокирует поток воздуха.Даже действующие строительные нормы и правила не позволяют устанавливать изоляцию поверх активной ручки и трубы.

Изношенная оболочка

В отличие от фарфоровых изоляторов, хлопковая оболочка, пропитанная натуральным каучуком или асфальтом, со временем естественным образом изнашивается и разрушается, что приводит к оголению проводов и увеличению вероятности поражения электрическим током, а также возгорания. Во время ремонта старую хрупкую оболочку очень легко порвать или повредить, что создает еще больше шансов для опасности.

Повышенная потребность в мощности

На мой взгляд, это самая большая проблема с проводкой ручки и трубки.Потребности дома в электричестве в 1918 году значительно уступают потребностям дома в 2018 году. В первой половине 20 века электричество использовалось в основном для освещения, при минимальном использовании электроприборов. Теперь, когда есть центральный кондиционер, компьютеры, телевизоры, интернет, стиральная машина, сушилки, холодильники и т. Д., Наши дома стали огромными потребителями энергии, а устаревшие электрические системы не могут успевать за современными потребностями.

В типичном доме 1920-х годов была основная сервисная панель на 60 ампер (общая электрическая мощность, с которой дом может справиться).Сегодня эта главная сервисная панель обычно рассчитана на минимум 150 ампер, а большинству больших домов требуется обслуживание на 200 ампер. Проводка с ручкой и трубкой никогда не предназначалась для работы с нагрузками, близкими к этому.

Неправильные модификации

Еще одна большая проблема связана с модификациями, выполненными с некачественным качеством изготовления. Неправильное соединение – лишь одна часть проблемы. Перегруженные цепи, о которых мы только что говорили, часто возникают, когда потребности дома в электроэнергии незначительно увеличиваются. Например, оригинальная схема ручки и лампы на 10 ампер могла быть немного перегружена, поэтому домовладелец заменил предохранитель на 15 ампер большего размера, чтобы предотвратить его частое сгорание.Спустя годы та же самая цепь по незнанию становится еще более перегруженной по мере установки новых приборов и становится еще более опасной.

Следует ли заменить проводку ручки и трубки?

Хорошо, вы узнали о преимуществах и недостатках проводки с ручкой и трубкой, и теперь вам нужны ответы о том, что делать? На мой взгляд, ручку и проводку трубки следует заменять практически во всех случаях. Есть очень небольшая выгода, кроме экономии денег, которую сегодня дают ручка и трубка, и по сравнению с потенциальными опасностями, они просто не складываются.

Означает ли это, что вам нужно снести стены, чтобы заменить его? Точно нет! Ручку и трубку на самом деле не нужно снимать со стен, их просто нужно отсоединить, чтобы они больше не работали. Качественный электрик может полностью перемонтировать старый дом, не разбирая целые стены, а пробивая небольшие тактические отверстия, чтобы вставить новые провода на место. Не тратьте деньги на полное удаление всех следов ручки и трубки, просто убедитесь, что у вас все цепи полностью отключены и подключены к современной проводке.

Вы будете лучше спать и, в конечном итоге, получите более выгодную страховку, если в вашем доме будет современная электропроводка. И эти страховые сбережения могут окупить затраты на замену проводов в большинстве случаев менее чем за 10 лет. Если учесть снижение риска возгорания или других проблем с электричеством, переустановка проводки не составляет труда. Что вы думаете?

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

2021 Стоимость ремонта дома

Приемная комиссия для электриков | Управление профессионального и профессионального регулирования

Добро пожаловать на веб-сайт Управления профессионального и профессионального регулирования, агентства в составе Департамента профессионального и финансового регулирования.Благодарим вас за посещение нашей домашней страницы и будем рады вам помочь.

Хотя наше здание в Гардинере, штат Мэн, закрыто для посещения из-за чрезвычайной ситуации в области здравоохранения, связанной с COVID-19, наши сотрудники по-прежнему готовы разрешить ваши жалобы, ответить на ваши вопросы и продолжить предоставление высококачественных услуг потребителям и регулируемым отраслям.

Свяжитесь с нами по электронной почте, по телефону или через другие наши онлайн-службы, и мы поможем вам. Спасибо, и мы с нетерпением ждем вашего ответа.

Персонал Управления профессионального и профессионального регулирования

Назначение

Экзаменационная комиссия электриков была создана для защиты населения от опасностей, возникающих в результате использования электричества для света, тепла, электроэнергии и других целей, посредством регулирования работы электриков в штате Мэн.

Основная ответственность Совета заключается в обеспечении компетентности электриков посредством осмотра; для выдачи лицензий лицам, имеющим право на звание мастера-электрика, электрика-подмастерья, электрика с ограниченной ответственностью, электрика-стажера, электрика-подмастерья или электрика-помощника; для расследования жалоб на несоблюдение или нарушение закона и правил правления; и выдавать разрешения.

Уведомление относительно запросов на подтверждение лицензии (PDF)

С 1 марта 2019 года Управление профессионального и профессионального регулирования (OPOR) больше не будет выдавать бумажные подтверждения лицензий. Проверки лицензий доступны бесплатно в официальной базе данных OPOR https://www.pfr.maine.gov/ALMSOnline/ALMSQuery/Welcome.aspx?board=4220. Эта база данных обновляется в реальном времени по мере появления изменений.Управление профессионального и профессионального регулирования считает эту информацию безопасным первичным источником для проверки лицензии.

Лицензии и другие сообщения Экзаменационной комиссии электриков будут отправлены вам по электронной почте, поэтому, пожалуйста, не забывайте обновлять свою контактную информацию. Перейдите по этой ссылке, чтобы подтвердить свою контактную информацию.

* В зависимости от настроек безопасности вашей электронной почты сообщения с форума, включая лицензии, могут быть направлены в ваши папки нежелательной почты / спама.Не забудьте проверить эти папки на наличие сообщений на доске от [email protected].*

Уведомление о предложении агентства по установлению правил, главы 100, 110, 115, 130, 135 и аннулирование 125, 140 и 170 (PDF)

Информация и ресурсы

Экзаменационная комиссия электриков заключила договор с PROV, Inc.для сдачи экзаменов утвержденным кандидатам. Информационный бюллетень для кандидатов (PDF) помогает объяснить правила и процессы, которые кандидаты должны будут выполнить для выполнения требований к тестированию своих профессиональных лицензий.

РАЗРЕШЕНИЙ – Города, выдающие собственные (PDF)

Консультации по установке / замене уличных фонарей в муниципальной собственности (PDF)

ВОЕННЫЙ ОПЫТ И ПОДГОТОВКА
Управление профессионального и профессионального регулирования хочет удостовериться, что лица, имеющие военный опыт и подготовку и желающие получить лицензию электрика, получают надлежащую оценку своей военной подготовки и опыта.Если у вас есть военный опыт и подготовка в области электротехники и вы хотите получить лицензию в штате Мэн в качестве мастера, подмастерья или электрика с ограниченной ответственностью, пожалуйста, свяжитесь с Кэтрин Кэрролл по телефону 207-624-8605 или отправьте электронное письмо в офис перед подачей заявления. Мы объясним процесс подачи заявки и поможем вам подготовить заявку на получение лицензии. Также ознакомьтесь с нашей Политикой в ​​отношении предпочтений ветеранов (PDF), принятой Управлением профессионального и профессионального регулирования в феврале 2017 года.

– с февраля 2021 г. (PDF)

Инструкции по подаче заявления на получение взаимной лицензии (PDF)

Требования к разрешению на модернизацию освещения (PDF)

Электропроводка в медицинских учреждениях для марихуаны (PDF)

Разъяснение побочных работ (PDF)

Распространенные нарушения Национального электротехнического кодекса и закона об электрике от 2017 г. (PDF)

Меморандум о взаимопонимании по установке мини-сплит-тепловых насосов (PDF)

На следующей странице прокрутите страницу вниз и выберите параметр «Искать курсы», а на следующей странице в поле «В области содержимого» выберите либо 15-часовой курс обновления кода NEC, либо 45-часовой курс обновления кода NEC. курс.

Простые, быстрые и удобные приложения – файл в Интернете!

Все заявки на получение разрешения на электрооборудование должны подаваться в электронном виде:

Подать заявку онлайн

Уведомление за 10 дней

Бюро идентификации штата Мэн содержит онлайн-сайт для обеспечения электронного доступа к запросу о судимости, которая ведется полицией штата Мэн, Бюро идентификации штата.Этот поиск по записям предоставит вам всю информацию об осуждениях и судебных решениях по преступлениям, совершенным в штате Мэн, которые в настоящее время зарегистрированы Бюро идентификации, а также о незавершенных делах менее одного года.

Новый закон вступает в силу 10 июня 2019 г.

Публичное право Глава 261 (LD1240) Закон о предоставлении возможностей карьерного и технического обучения для электриков
http: //www.mainelegislature.org / judic / bills / getPDF.asp? paper = HP0901 & item = 5 & snum = 129 (PDF)

Ниже приводится краткое изложение нового закона. Пожалуйста, прочтите полный текст нового закона.

• Выпускники программ профессионального обучения и технического образования по электротехнике имеют право сдавать экзамен на электрика на подмастерье и получают 1 000 часов в области электромонтажных работ против 8 000 часов, необходимых для получения лицензии.

Действует с 21 апреля 2017 г.
