Электродные котлы отопления. Устройство и работа. Плюсы и минусы

Электродные котлы отопления широко применяются в отопительных системах квартир и частных домов. Во многих смыслах они превосходят по эффективности работы и эксплуатационным характеристикам оборудование нагревающее теплоноситель ТЭНами. Главными конкурентами электродных котлов являются вихревые устройства, пользующиеся популярностью на рынке теплового оборудования.

Устройство

Электродные котлы отопления работают на электродах по принципу электролиза. Главными компонентами этого отопительного котла, являются следующие элементы:

1 — Подача нагретого теплоносителя в систему отопления
2 — Стальной корпус
3 — Электроизоляционный слой
4 — Теплоноситель в процессе нагрева
5 — Блок электродов
6 — Подача теплоносителя
7 — Уплотнитель и дополнительная изоляция электродов
8 — Подключение электропитания

Как работают электродные котлы отопления

Отопительные системы электродного типа могут применяться только в закрытых системах. Они несовместимы со стандартными инженерными коммуникациями, которые используются в централизованном теплоснабжении. Очень важно, чтобы теплоноситель находился в закрытом контуре и вероятность контакта с ним полностью исключалась. Считается, что КПД таких устройств равен 96-98%. При этом максимального показателя можно достигнуть только используя специализированные теплоносители высшего качества. Применение обыкновенной воды категорически запрещено.

К применяемой воде в электродных котлах предъявляются определённые требования, она должна иметь требующиеся показатели сопротивления и проводимости, обеспечивающие скорость нагрева. Так как она является теплоносителем и элементом электрической системы.

Работа электродных котлов базируется на нагреве теплоносителя путём процесса ионизации, поэтому эти устройства ещё называют ионными, ионообменными или электролизными. Ионы, активно двигаясь, выделяют энергию, из-за чего происходит, нагрев теплоносящей жидкости. Именно благодаря этому и возможен столь высокий КПД, ведь теплоноситель получает нагрев без вспомогательных систем выполняющих роль посредников.

Электродные системы получили свое название благодаря тому, что внутри котла находится 2 электрода. На катод подается минусовый заряд, а на анод положительный. Через котел циркулирует теплоноситель, при этом в нем самом двигается электрический заряд, что приводит к разогреву жидкости.

Мощность в котлах регулируют путём изменения промежутка между электродами. Вода нагревается постепенно, при её нагревании электрическое сопротивление уменьшается, а величина тока возрастает, увеличивая объём выделяемого тепла.

Достоинства электродных котлов

• Высокая скорость нагрева.
• Быстрый выход на номинальную мощность.
• Экономичность.
• Компактность.
• Возможность модернизации для увеличения мощности системы.

Технология подогрева теплоносителя позволяет обеспечить моментальную передачу тепла. В случае с оборудованием в котором применяется электрический ТЭН сначала осуществляется разогрев спирали, после кварцевого песка, далее металлической трубы и только в конце самой жидкости. Электродные котлы отопления лишены вспомогательных систем, которые будут забирать время на собственный разогрев. Электрическая энергия напрямую действует на теплоноситель, что в конечном счете позволит намного быстрее разогреть радиатор отопления и воздух в помещении. Также данное оборудование превосходит и газовые котлы. Электронное оборудование уже будет греть помещение, в то время как газ еще даже не разогреет сам теплоноситель в батареях.

Электродные котлы быстро выходят на номинальную мощность. Не менее важной особенностью такой системы является ее нормальная переносимость утечки теплоносителя из системы. Другое оборудование, работающее на электричестве, особенно это касается вихревых котлов, если жидкость вытечет, то сломается очень быстро. Когда же потеря теплоносителя наблюдается у электродных котлов, то катод и анод от этого никак не пострадают. После ремонта труб, или батареи, оборудование будет работать также эффективно.

Нельзя не отметить и компактность таких установок. Вес котла обычно составляет всего около 6 кг. Это невероятно мало и практически в 10 раз меньше чем газового оборудования. Столь маленький котел не требует много места для монтажа, что особенно важно при обустройстве автономного отопления в маленьких квартирах. Оборудование можно без проблем спрятать в нише или внутри шкафчика на кухне, под экраном ванной и т.д.

В том случае если подобранное оборудование имеет недостаточную мощность и в конечном счете не удается поддерживать требуемый уровень температуры, всегда можно доставить еще один котел. Две установки никак не помешают друг другу, несмотря на то, что располагаются в одной закрытой системе.

Недостатки электродных обогревательных установок

Данное оборудование безусловно является более безопасным чем газовые или твердотопливные системы. Но его нельзя назвать абсолютно безвредным. Для обеспечения работы электродные котлы отопления необходимо заземлять. Использование с ними устройств УЗО не гарантирует надежное срабатывание, так как система имеет большую продолжительность трассы отопления. По этой причине для предотвращения пробивания электрического тока требуется позаботиться о хорошем заземлении. Его нужно периодически проверять, контролируя место соединения на предмет окисления.

Основным недостатком оборудования является его высокая требовательность к качеству теплоносителя. Обычная вода из-под крана совершенно непригодная, поскольку для обеспечения нормальной и безопасной работы прибору требуется жидкость с высоким сопротивлением при передаче электрического тока. При этом стоит отметить, что однажды приобретя теплоноситель и залив его в систему можно практически забыть об интенсивном образовании накипи и коррозии, нежели в случае с применением обыкновенной воды.

Установка такого оборудования требует регистрации, что почти во всех странах сопровождается определенной бюрократической волокитой. К примеру, в России получение разрешения может занять полгода.

Расчет экономической выгоды от использования электродных котлов

При желании перейти на автономное отопление в квартире или доме существует несколько альтернативных вариантов оборудования, которое можно применять. Для подавляющего большинства жилищ выгоднее всего остановиться на электрических котлах, так как газопроводы имеются далеко не везде, а чтобы носиться с твердым топливом не всегда есть возможность или желание. Изучая вопрос, сколько будут потреблять электродные котлы отопления, можно заранее весьма точно рассчитать количество энергии необходимой оборудованию для работы в сутки или месяц.

Считается, что для обогрева 20 м² помещения со стандартными потолками на 2,5-2,7 м достаточного использования системы мощностью 1 кВт, и емкостью теплоносителя 40 л. Отталкиваясь от данного показателя можно проводить расчеты потребления в сутки. Установлено, что среднестатистические теплопотери здания при уровне мороза на улице -23°С котел включается и отключается фактически проработав 8 часов за сутки. Таким образом, в пик холода на обогрев помещения 20 м² уйдет 8 кВт в сутки или 240 в месяц. Для квартиры на 40 м² потребуется 480 кВт.

При этом не стоит забывать, что такое потребление будет наблюдаться на протяжении не всей зимы. При оттепели теплопотери дома значительно упадут, поэтому и греть потребуется меньше. Среднестатистическое время работы котла 8 часов в сутки возможно только в случае наличия достаточного уровня утепления здания. В первую очередь в нем должны быть установлены металлопластиковые стеклопакеты.

Похожие темы:

Электродные котлы: достоинства, недостатки, отзывы

Сегодня на рынке присутствуют три типа электрических котлов для отопления: индукционные, на основе ТЭНов и электродные. Электродные котлы называют еще ионными или ионообменными, но это одни и те же устройства.

Принцип работы

Отличаются это оборудование от других электрокотлов наличием открытых электродов, на которые подается ток от сети (переменный с частотой 50 Гц). Электроды помещены в воду определенного химического состава. При возникновении разницы потенциалов в электролите, которым является вода, ионы начинают двигаться. Из-за постоянной смены потенциалов на электродах движение заряженных частиц хаотичное. При движении ионов выделяется большое количество тепла, которое и нагревает теплоноситель (воду в данном случае).

Принцип действия электродных котлов основан на ионизации молекул электролита (воды) и выделении тепла при их движении к электродам

Достоинства и недостатки

Удобно ли использовать этот вид котлов для отопления? В принципе, да. Особенно он хорош в тех местах, где напряжение сети нестабильно: даже при падении напряжения до 180 В электродный котел продолжает работать. Мощность его падает, но работает он и дальше. Чем еще удобна такая система: при наличии грамотной автоматики и правильном подключении котла система автономна и может поддерживать заданную температуру самостоятельно. Еще положительный момент: если в силу каких-либо причин из системы исчезнет вода, оборудование просто перестанет работать. Не сгорит, не испортится, а просто работать не будет, так как вода, в данном случае, – рабочая среда. Нет ее – нет тока.

Один из примеров установки электродного котла

Теперь о недостатках. Из принципа действия электродного котла вырисовывается их главный недостаток: требовательность к составу воды. Вода подходит не любая, а с определенными характеристиками. При запуске системы необходимо теплоноситель подготовить согласно рекомендациям производителя котлов. Обычно это несколько чайных ложек соли или соды на литр воды в системе. Собственно все. Можно также использовать специальные жидкости, которые те же производители и выпускают. Но это для тех, кто совсем не хочет заморачиваться.

С другой стороны, поменяв состав воды, вы можете «подстроить» мощность котла под свои нужды: в принципе, можно заставить работать его как с большей, так и с меньшей мощностью относительно заявленной в паспорте. Требуется лишь изменить химический состав теплоносителя-электролита. Тут важно не переусердствовать, а то можно «доизменять» состав до полного и моментального выхода котла из строя. Потому оставайтесь в рамках, указанных производителем (как обычно, указывается «от» и «до»).

Еще один неприятный момент.

Даже очень. Ток распространяется в воде, а вода циркулирует в системе. И, в принципе, не исключена возможность, коснувшись радиатора, получить немалый удар тока. Отсюда вытекает еще одно непременное условие безопасной работы при использовании электродных котлов для водяного отопления: требуется качественное и надежное отдельное заземление. Оно как раз и поможет избежать подобной ситуации.

Не самый приятный момент – необходимость периодической чистки системы и замены электродов – они постепенно истончаются и эффективность нагрева падает. В этом электродные котлы не имеют преимуществ перед традиционными электрическими котлами с ТЭНами.

Насколько электродные котлы экономичны

Насчет расхода электроэнергии электродными котлами постоянно ведутся споры. Продавцы и производители заявляют, что эти котлы более экономичны, чем ТЭНовые. Называют даже цифру – на 30%. Их оппоненты говорят, что если котел на 6 кВт, то и потреблять будет он 6 кВт. Ни больше, ни меньше.

Это так. Но владельцы работающих систем утверждают, что платят за отопление меньше (у некоторых раньше стояли ТЭНовые , а некоторые сравнивают свои счета со счетами друзей). Заметим, что негативные сообщения пишут только теоретики, которые ратуют за использование старых, добрых, хорошо известных ТЭНов. Ни одного отрицательного отзыва от владельцев нет (просмотрено 5 форумов).

Есть один условно негативный: после 2.5 лет работы на «отлично» эффективность системы сильно упала, и поднять ее удалось лишь частично, но недостаточно, путем тщательной подготовки теплоносителя. На первый взгляд, значительное снижение мощности теплоагрегата возможно по двум причинам: износились электроды и их нужно менять, или что-то засбоило с автоматикой. В любом случае, обращаться нужно в сервисный центр к специалистам.

За счет чего же может выигрывать электродный котел для водяного отопления дома? За счет малой инерционности системы: нет никаких промежуточных носителей, и вся энергия, сразу передается теплоносителю.

Важно это не только во время старта системы, но и для поддержания заданного температурного режима. Как только температура воздуха в помещении (для большего комфорта нужно отслеживать этот показатель, а не температуру теплоносителя) становится ниже, система включается. Нагрев начинается мгновенно, без задержек на разогрев того же ТЭНа.

Такая же ситуация и с отключением: отключили подачу тока, нагрев прекратился. И снова никакой инерции, и температура держится стабильно, и нет перерасхода электроэнергии вхолостую. Это так. Но для того чтобы все было так, как описано, необходима качественная автоматика, а это, как знаем, недешево.

Индукционные котлы имеют очень небольшие габариты

Практики говорят, что электродные и индукционные котлы больше подходят для устройства теплых водяных полов, чем котлы на ТЭНах. У них более совершенная автоматика и температура поддерживается точнее. Но современные многоступенчатые котлы на ТЭНах тоже могут регулировать свою мощность, правда переход этот скачкообразный – включение/выключение одного или нескольких нагревательных элементов дает скачек мощности.

Так что если выбирать, предпочтение для организации водяных теплых полов можно отдать электродным. Индукционные котлы в этой области тоже хороши, но стоят намного дороже.

К плюсам использования электродных котлов для водяного отопления можно добавить их малые габариты, низкую стоимость (по отношению даже к котлам на ТЭНах) и бесшумность при использовании (в отличие от индукционных котлов, которые шумят порой сильно). Но тут нужно учесть, что к необходимости проведения отдельной линии питания, нужно будет также соорудить отдельный контур заземления, а это тоже затраты.

Диаграмма, которая демонстрирует зависимость расхода электроэнергии от температуры на улице

В общем, однозначно сказать, хороши электродные котлы или плохи, нельзя. Есть свои положительные моменты, но есть и достаточное количество отрицательных. Собственно, решать нужно в каждом конкретном случае: как всегда при наличии нескольких вариантов встает проблема выбора. Но выбор каждый делает самостоятельно. Мы пытаемся как можно полнее представить ситуацию, а решать все равно вам.

Электродные котлы «Галан»: таблица характеристик и отзывы

Фирма «Галан» производит как  электродные нагреватели, так и ТЭНовые. Потому заподозрить их в пристрастности достаточно сложно, а они настойчиво продвигают именно электродные котлы. Выпускают они оборудование проточного типа. Это хорошо тем, что установка такого агрегата не требует согласования в «котлонадзоре». Еще один положительный момент: электродные котлы этого производителя могут использоваться в паре с другим водогрейным котлом.

Теперь о характеристиках и ценах. Данные взяты с официального сайта, цены там выставлены в рублях, но в силу нестабильности ситуации мы перевели их по текущему курсу в доллары. Потому возможны некоторые погрешности.



	Потребляемая мощность/напряжение	Объем помещений м3/м2	Объем теплоносителя	Стоимость	Габариты
					Длина	Диаметр	Масса
Галан Очаг 3	2 и 3 кВт/220 В	80-120 м3/25-40 м2	20-50 л	67 $	275 мм	35 мм	0,9 кг
Галан Очаг 5	5 кВт/220 В	200 м3/65 м2	30-60 л	69 $	320 мм	35 мм	1,05 кг
Галан Очаг 6	5 и 6 кВт/220 В	250 м3/150 м2	35-70 л	71 $	335 мм	35 мм	1,1 кг
Галан Гейзер 9	9к Вт/220 или 380 В	340 м3/110 м2	50-100 л	130 $	360 мм	130 мм	5 кг
Галан Гейзер 15	15 кВт/380 В	550 м3/180 м2	100-200 л	136 $	410 мм	130 мм	5,3 кг

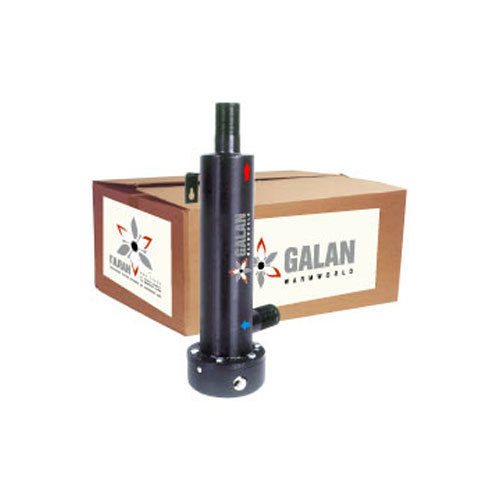

Галан Вулкан 25	25 кВт/380 В	850 м3/285 м2	150-300 л	142 $	450 мм	130 мм	5. 7 кг



Важно! В таблице указана цена только на сам котел. Необходима также автоматика, которая в зависимости от функционала и возможностей стоит от 50$ до 150$, нужны будут датчики (каждый порядка 15$) а также циркуляционный насос.

Из всего ассортимента мини-электродные котлы отопления «Галан Очаг 3» больше подходят, наверное, для отопления дачи. Хороши они будут и для однокомнатной квартиры. Выпускаются мощностью 2 кВт и 3 кВт. Котлы меньшей мощности на 1 кВт пока не встречались нигде. Отзывы обо всех электродных котлах «Галан» позитивные. Но практически во всех указывается: нужно соблюдать правила установки и подготовки системы: проверять воду и доводить ее состав до нужных показателей, или заливать специализированный раствор, который производит эта же фирма. Важную роль играет правильно подобранная автоматика. На сайте производителя есть объявление: «за работу котлов с не рекомендованной автоматикой ответственности не несем».

«Галан» выпускает как электродные, так и ТЭНовые котлы

Больше всего отзывов имеется от владельцев котлов «Галан Гейзер 9». Недовольных нет. Вот некоторые факты, которые относятся к вопросу о потреблении этими котлами электроэнергии:

• Дом 135 м² в Харьковской области. Обогревается «Галан Гейзер 15». За сезон отопления 2012-2013 года на счетчике было 2750 кВт.
• Помещение 120м² в Днепропетровской области. Установлен «Галан Очаг 5». Владелец говорит о том, что немного «промахнулся» – нужен Очаг 6.
• Дом 150 м² в Энергодаре (котором – не указано).  Стоит «Галан Гейзер 15» за сезон 2013-2014 при морозах до -25°C в месяц на счетчике до 1300 кВт.

В отзывах не указаны материалы, из которых построен дом, как он утеплен и еще много нюансов, но определенные выводы сделать можно. Почти в каждом отзыве указывается, что нужно следить за тем, какую жидкость заливать в систему. В одном из сообщений человек, занимающийся ремонтом отопительных систем, выезжал на вызов: электродный котел перестал греть совсем. Все из-за того, что в системе была залита обычная не подготовленная вода из крана. Поработав пару недель, котел перестал греть. После промывки системы и прочистки электродов температура теплоносителя все равно не поднялась выше 35^oC. Хозяин купил новые электроды и жидкость для этих систем, и, после установки и повторной промывки все работает.

В общем, получается так: электродные котлы просты по устройству, но требовательны к эксплуатации. Важны параметры теплоносителя и качественная автоматика.

Электродные котлы отопления, ионные, катодные, анодные

Существует множество способов отопления своего жилья при помощи электрической энергии. Однако обычно на ум приходит такой вариант, как котел, работающий на водяном ТЭНе. Принцип работы здесь состоит в том, что нихромовая нить внутри имеет высокое сопротивление, она нагревается и передает тепло наполнителю трубы, потом – металлической оболочке и воде. Но почему бы не сделать этот процесс еще проще? Ведь можно без посредника при помощи примитивных электродов из двух бритвенных лезвий присоединить к ним провода и подключить электрическое питание. Именно так и возникли электродные котлы отопления.

Электродные котлы отопления

Как появились электродные котлы

Такие устройства, как электродные котлы отопления, были созданы еще в середине прошлого столетия предприятиями оборонного комплекса для подводного флота Советского Союза. В частности – это было для того чтобы производить отопление отсеков подводных лодок, которые имели дизельные двигатели. Такой прибор по тем временам полностью соответствовал всем условиям заказа подводного флота. Ведь устройства имели довольно маленькие размеры, если сравнивать их с обычными котлами. Им не требовалась вытяжка, при работе такие устройства не шумели. При всех достоинствах они эффективно нагревали носитель тепла, а стоит заметить, что использовалась для этого морская вода. Далее к 90-тым годам заказы для оборонного комплекса уменьшились в объемах, так, и потребности военного флота в таких котлах прекратились.

Самая первая так называемая гражданская версия электродного котла отопления была создана инженерами – А.П. Ильиным и Д.Н. Кунковым. На свое изобретение инженеры получили патент в 1995 году.

Таким образом, мы видим, что электродные котлы современного вида – это устройства, которые были доведены до совершенства относительно недавно. В современности такие приборы пользуются популярностью в бытовых условиях, как показывают отзывы о них.

Современные электродные котлы отопления

В чем заключается принцип работы

Ионные котлы отопления работают на основе прямого взаимодействия теплоносителя, который занимает пространство между анодом и катодом, и электрического тока. После того, как электрический ток проходит через носитель тепла, положительные и отрицательные ионы начинают хаотично двигаться. Положительные движутся к отрицательно заряженному электроду, а отрицательные – к положительно заряженному. Благодаря тому, что ионы постоянно двигаются в этой среде и встречают сопротивление, теплоноситель нагревается быстро. Этому способствует то, что электроды постоянно меняются ролями – каждую секунду полярность их изменяется 50 раз: так, каждый электрод 25 раз будет анодом и 25 – катодом в течение 1 секунды. Они подключены к переменному току частотой 50 Гц.

Рекомендуем к прочтению:

Принцип работы электродного котла

Заметим тот факт, что именно благодаря такой частой смене заряда у электродов вода не раскладывается на кислород и водород – для электролиза требуется постоянный ток. С тем, как растет температура в котле, повышается давление. Именно оно вызывает такой процесс, как циркуляция носителя тепла по контуру отопления. Таким образом, электроды в емкости котла не участвуют непосредственно в нагревании воды и не нагреваются сами.

Отметим также то, что важным условием для корректной работы котла является омическое сопротивление воды на уровне, который не превышает 3000 Ом с температурой 15 градусов.

Для этого носитель тепла должен иметь в составе определенное количество солей, ведь не стоит забывать, что первоначально такие котлы использовали именно морскую воду. Так, если вы зальете туда дистиллированную воду, то нагреть ее не получится, так как просто-напросто не будет электроцепи между электродами.

Характеристики электродных котлов отопления

Электрические электродные котлы отопления обладают некоторыми положительными свойствами:

Рекомендуем к прочтению:

• Прежде всего, это высокий КПД, стремящийся к 100%.
• Довольно маленькие размеры при высокой мощности, если сравнивать с другими видами котлов.
• Не требуется наличие такого элемента, как дымоход.
• Котел может сам поднять давление в системе отопления.

Электродный котел занимает очень мало места

• Нет опасности аварии, когда недостаточно теплоносителя в котле. Он просто остановит свою работу, так как не будет электроцепи между электродами.
• Благодаря малой инертности есть возможность эффективно управлять температурными режимами в то время, как котел работает с автоматикой. В результате – работа котла становится менее затратной, так как температура в помещениях всегда будет на том уровне, который задан контроллеру.
• Перепады в напряжении не страшны ионному котлу – просто изменится его мощность.
• Это еще и выгодно, и практично – ионные котлы отопления, технические характеристики их позволяют устанавливать их как дополнительный источник тепловой энергии, а также есть возможность ставить несколько таких котлов одновременно.
• Такие котлы являются безопасными для экологии.

Но стоит выделить несколько недостатков электродных котлов:

• Электродный котел отопления потребляет только переменный ток, а при постоянном будет электролиз воды.
• Нужно соблюдать высокие требования к электролитическим характеристикам носителя тепла. Если они изменятся – качество работы котла, то есть, выработка тепла, будет снижено.
• Такой котел требует обязательного заземления, собственно, как и любой котел с ТЭНом.
• Температура нагревания носителя тепла не должна быть более 75 градусов, так как энергопотребление котла значительно повысится.
• На электродах может появиться накипь, вследствие чего мощность котла может стать ниже.

Накипь приводит к разрушению ТЕНов

• Необходимо оснащать отопительную систему насосом циркуляции.
• Из-за переменного тока электроды изнашиваются, поэтому придется их менять.
• Если отопительный контур завоздушиться, процесс коррозии только ускорится.
• Если ваша система одноконтурная, то нагретую воду нельзя будет использовать для бытовых целей.
• Работы по устройству и наладке таких котлов требуют привлечения специалистов.
• Теплоноситель для электродных котлов отопления в процессе работы будет иметь разную электропроводность, которую нужно будет контролировать. Для этого потребуются знания и оборудование.

Что следует знать

Когда вы создаете отопительную систему, которая будет использовать катодные котлы отопления, стоит обратить внимание на несколько аспектов:

• Потребление электрической энергии таким котлом будет во многом выше, если вы установите котел в ранее используемую систему. Лучше всего ставить электродный котел в такую систему, которая создана специально под него.
• Если вы будете использовать антифриз в качестве теплоносителя, то нужно особенно уделить внимание разъемным соединениям, так как антифриз имеет более высокую текучесть, чем вода.
• Все трубы в системе следует обернуть теплоизоляционным слоем – так  анодные котлы отопления будут работать более эффективно.
• Если радиаторы находятся на разных этажах в здании, то более эффективным будет такой вариант, как установка независимых ионных котлов для каждой группы.

Для любителей нетрадиционных систем отметим, что электродные котлы отопления своими руками или фабричные – не подойдут для систем Теплый пол и Теплый плинтус. Температура в таких системах не должна быть более 45 градусов – поэтому котел не сможет дать полную отдачу.

Электрокотел электродный для отопления

При выборе системы отопления большинство отдают предпочтение газовому отоплению. Но не у всех есть возможность подключения газа в своей местности. Поэтому альтернативным вариантом является отопление электрическим котлом отопления. Рассмотрим в нашей статье электродные электрические котлы.

Содержание:

1. Характеристики электродных котлов
2. Преимущества электродных котлов
3. Минусы электродных котлов
4. Монтаж электродных котлов
5. Принцип работы электродного котла
6. Экономичны ли электродные котлы
7. Электродные котлы «Галан»



Характеристики электродных котлов

Электродные котлы отопления работают по принципу прямого нагрева, то есть тепло передается сразу к энергоносителю. Таким образом, мощность оборудования увеличивается. В емкость с носителем тепла опускаются электроды, благодаря которым происходит нагрев. С частотой в 50 Герц ток проводится через воду, поэтому невозможно появление электролиза. Следовательно, не будет образовываться накипь на внутренней части котла. Из-за сопротивления нагревается теплоноситель. Благодаря быстрому нагреву можно приобрести бак небольшого объема.

Особенности электродных котлов помогают снизить затраты на систему отопления.

Электродный котел по сравнению с обычным электрическим котлом потребляет на 40% меньше электроэнергии. Такая особенность является главным преимуществом данного оборудования. В работе такого котла нельзя использовать воду без специальной водоподготовки. Рекомендуется применять в качестве теплоносителя антифриз.

В электродных котлах со временем растворяются электроды.

Преимущества электродных котлов



Использовать такой котел можно, если в вашей местности стабильная сеть и в доме надежная электропроводка. Если у вас часто отключают электричество, то устанавливать электродный котел не рекомендуется. Но можно приобрести ИБП и в таком случае получится сгладить перепады и частые отключения сети. Но такой прибор можно работать лишь несколько часов. Напряжение может регулироваться за счет встроенного стабилизатора в ИБП.

В некоторых районах есть квота на обогрев дома электричеством. В другом случае придется получить разрешение.

Если у вас нет проблем с подачей электроэнергии, то вы сможете оценить все плюсы электродного котла:

1. Небольшие размеры котла и возможность установки в систему, которая работает на газе. Если прекратилась подача газа, то включается электродный котел.
2. Безопасность оборудования. Не может быть утечка электрического тока благодаря высокой безопасности котла. Можно использовать оборудование для поддержания минимальной температуры без наблюдения.
3. Можно установить котел в жилом помещении без оборудования котельной, а также дымохода. Установить такой котел можно даже самостоятельно.
4. Заменить нагревательные элементы можно без смены всего оборудования.
5. Бесшумная работа.
6. КПД 96%. Экономия при нагреве до 40% электроэнергии.

Минусы электродных котлов

Самым главным минусом электрических котлов является высокая стоимость электроэнергии. Но если отапливать дачный дом, то такая система вполне себя оправдывает. Если совмещать электродный котел с некоторыми батареями и трубами, то результат вас огорчит. При использовании чугунных батарей, которые имеют большой объем воды. Следовательно, котел должен нагревать большое количество теплоносителя. Кроме этого не рекомендуется использовать металлопластиковые трубы. Лучше отдать предпочтение полипропиленовым элементам.

Для работы котла требуется поддержание постоянного сопротивления носителя тепла. Для регулирования применяются специальные добавки для предотвращения образования накипи.

Монтаж электродного котла

Для установки электродного котла необходимо заранее приобрести воздухоотводчики, которые работают автоматически, манометр и предохранительный клапан. Возле расширительного бака следует установить запорную арматуру.

Котел должен быть установлен вертикально. Обычно в комплекте есть специальное крепления для котла. Первые 1,2 м трубы должны быть металлическими, а остальные, изготовленные из других материалов.

Установить датчики и системы терморегуляторов лучше специалистам. Перед монтажом котла требуется промыть систему отопления со специальными добавками, которые указываются в паспорте оборудования. При плохой очистке может снизиться эффективность работы котла. Производители рекомендуют использовать в качестве теплоносителя дистиллированную воду.

Для данной системы необходимо выбрать радиаторы в зависимости от объема всех труб и радиаторов. Оптимальным является 8 литров на 1 кВт мощности оборудования. Если показатель выше, то котел будет затрачивать больше времени на работу.

Рекомендуется использовать биметаллические или алюминиевые радиаторы для системы с электродным котлом. Нельзя применять чугунные радиаторы из-за большого количества примесей в носителе тепла, которые отрицательно влияют на работу котла отопления.

Электродные отопительные котлы являются энергосберегающими надежными приборами, которые имеют множество преимуществ. Самое главное в загородном доме это тепло и в помещениях и экономный расход энергоносителя.

Принцип работы электродного котла

Электродные котлы имеют открытые электроды, на которые поступает ток от сети с частотой 50 Гц. Вода, в которой находятся электроды, имеет химический состав. После получения разницы потенциалов в электролите ионы начинают двигаться. Движение заряженных частиц хаотичное из-за постоянной смены потенциалов. Теплоноситель нагревается из-за движения ионов, которые выделяют тепло.



Экономичны ли электродные котлы

Производители электродных котлов уверяют в том, что они экономичнее на 30% ТЭНовых. Но другие говорят, что котел мощностью 6 кВт, будет потреблять именно 6 кВт. Но те, кто установил в доме электродный котел, отмечают меньшее потребление электроэнергии. Негативно высказываются об экономии такого котла только теоретики, которые используются ТЭновые агрегаты. Если посмотреть различные форумы, то нельзя найти ни одного плохо отзыва от владельца электродного котла.

Уменьшение мощности оборудование возможно по причине исхода срока годности электродов, которые нужно своевременно менять. В другом случае проблема может быть связана с автоматикой. Рекомендуется обратиться в сервисный центр для устранения причины.

Преимуществом для водяной системы отопления с использованием электродного котла является передача энергии сразу к теплоносителю. Такой показатель очень важен как во время старта, так и для поддержания необходимой температуры. При снижении температуры система автоматически включается. Теплоноситель нагревается моментально без каких-либо задержек.

Если отключается электроэнергия, то нагрев тоже прекращается. Температура держится стабильно, а энергия не расходуется вхолостую. Но для этого требуется установка качественной дорогой автоматики.

Электродные и индукционные котлы чаще используются для системы «Теплый пол», так как имеют небольшие габариты в отличие от ТЭновых агрегатов. Такие котлы точно поддерживают температуру и оснащены хорошей автоматикой. Многоступенчатые ТЭНовые котлы могут регулировать мощность со скачкообразным включением и выключением нагревательных элементов. Для устройства теплых полов лучше отдать предпочтение электродным котлам. Индукционные котлы тоже будут эффективно работать, но их стоимость намного выше.

К преимуществам электродных котлов можно еще добавить низкую стоимость, бесшумность при работе, небольшие размеры. Но к такому оборудованию требуется провести отдельную линию питания и контур заземления. На это, конечно же, потребуется дополнительные затраты.



На выше представленной диаграмме можно увидеть зависимость расхода электроэнергии от погоды на улице в разные месяцы отопительного сезона.

Дать заключение о том, эффективны электродные котлы или нет нельзя. Есть как положительные, так и отрицательные стороны. В нашей статье можно узнать обо всех особенностях оборудования и отдать предпочтение нужному котлу.

Электродные котлы «Галан»

Данный производитель выпускает электродные и ТЭНовые нагреватели. Но фирма больше отдает предпочтение изготовлению электродным котлам отопления. Оборудование выпускается проточного типа. Установить такой котел можно без согласований в различных организациях. Электродный котел «Галан» можно применять вместе с другим котлом.

На официальном сайте компании можно найти информацию о стоимости и характеристиках отопительного оборудования. Но кроме самой стоимости оборудования следует добавить приобретение автоматики (50-100$), датчики (каждый около 15$) и циркуляционный насос.

Для отопления дачного дома можно выбрать котел «Галан Очаг 3». А также такой вариант подходит для обогрева небольшой квартиры. Мощность котла может быть 2 и 3 кВт. Меньшей мощности оборудование вряд ли получиться найти. Все отзывы о производителе «Галан» только положительные. Но для нормальной эксплуатации следует учитывать правила установки и подготовки отопительной системы: проверять воду, заливать специальный раствор этой же фирмы. Стоит помнить о том, что для эффективной работы оборудование нужно правильно выбрать автоматику. На сайте можно увидеть такую запись: «За работу котлов с не рекомендованной автоматики ответственности не несем».

Галан выпускает не только электродные, но и ТЭНовые котлы.

Можно найти самое большое количество отзывов от «Галан «Гейзер 9». Можно отметить некоторые факты потребления котлом электроэнергии:

1. В Харькове до 135 кв.м. обогревается «Галан Гейзер 15». За весь отопительный сезон было потрачено 2750 кВт.
2. В Днепропетровской области дом 120 кв.м. обогревается «Галан Очаг 5», но владелец отмечает, что нужно было приобрести «Очаг 6».
3. Дом в Энергодаре 150 кв.м. отапливается «Галан Гейзер 15» и за весь сезон при морозах до 15 градусов в месяц на счетчике было 1300 кВт.

В отзывах, конечно, не указаны материал стен, качество отопления и другие особенности, но некоторые выводы сделать можно. Но почти все владельцы указывали на то, что необходимо следить за жидкостью, которую заливаете в систему. Котел можно полностью перестать работать из-за того, что была залита обычная вода из крана. Даже если промыть систему и прочистить электроды, теплоноситель не будет нагреваться выше 35 градусов. В таком случае придется купить новые электроды и жидкость для такой системы.

Электродные котлы легко установить. Они не требовательны к эксплуатации, но следует соблюдать параметры носителя тепла и качественную автоматику.



Читайте также:

принцип работы электродных котлов, достоинства и недостатки электродных котлов отопления

При устройстве отопительной системы многие выбирают электрические котлы отопления. Ведь они не нуждаются в особых требованиях при установке. А также не создают проблем при эксплуатации. Хорошим вариантом электрического котла является электродный. В нашей статье рассмотрим подробнее про такой вид отопительных котлов.



Содержание:

1. История происхождения
2. Принцип работы электродных котлов
3. Достоинства и недостатки электродных котлов отопления
4. Важные моменты

История происхождения

Электрические электродные котлы впервые изготовили в прошлом столетии. Производителем был оборонный комплекс для подводного флота. Изначально такие котлы создавались для отопления отсеков в подводной лодке, которая имела дизельный двигатель. Такие котлы отлично подходили для отопления лодок. Ведь они имеют небольшие размеры, в отличие от других отопительных приборов. А также не требуется устройство вентиляции и при работе электродные котлы не создают шума. Такое оборудование отлично нагревало теплоноситель. В его качестве применяли морскую воду.
Но через несколько лет военному флота не требовалось большое количество таких котлов, поэтому их поставка прекратилась.

Первыми создателями электрических электродных котлов были инженеры: Д.Н. Кунков и А.П. Ильин.

С каждым годом такие котлы все более совершенствуются. Более востребованы они для отопления частных домов.



Принцип работы электродных котлов

Электродные котлы работают на основе взаимодействия теплоносителя. Он занимает место между катодом и анодом, и электрическим током. Электрический ток проходит через теплоноситель вследствие чего, отрицательные и положительные ионы начнут двигаться. Отрицательные ионы движутся к положительным, а положительные к отрицательно заряженному электроду.
Носитель тепла будет нагреваться быстро благодаря постоянному движению ионов. Подключены ионы к переменному току с частотой равной 50Гц. Электроды будут постоянно меняться ролями. В секунду их полярность меняется 50 раз.

Вода не будет раскладываться на водород и кислород благодаря такой частой смене заряда. Давление в котле повышается совместно с температурой. Из-за повышения давления происходит циркуляции теплоносителя по системе отопления. Электроды, которые находятся в емкости котла, не будут участвовать в нагреве воды и соответственно сами не нагреваются.

Для того чтобы котел работал эффективно омическое сопротивление воды должно быть на определенном уровне. А именно не превышать 3 тыс. Ом при температуре равной 15°.

Для того чтобы теплоноситель нагревался он должен иметь некоторое количество солей. Ведь первоначально электродные котлы работали на морской воде. Поэтому при использовании в качестве теплоносителя обычную воду ее нагреть не получится. Так как между электродами не будет электроцепи.



Достоинства и недостатки электродных котлов отопления

Электродные котлы отопления имеют несколько достоинств:

1. При установке такого котла не требуется устройство дымохода.
2. Электродный котел имеет высокую мощность и при этом имеет компактные размеры, чего не скажешь о других видах отопительных котлов.
3. Отопительный электродный котел может самостоятельно поднимать давление в системе.
4. КПД в данной модели довольно-таки высокое. И может достигать 100%.
5. Электродные котлы являются экологически чистыми и не несут вред здоровью.
6. Если количество теплоносителя становится ниже нормы, то котел автоматически прекращает работу. Поэтому не стоит беспокоиться об опасности аварии.
7. Не требует размещения в большом помещении. Занимает мало места.
8. Если буду происходить перепады в напряжении, то на котле они никак не отразятся. В таком случае просто изменится мощность.
9. Можно управлять режимом температуры во время работы котла и автоматики благодаря небольшой инертности оборудования. Таким образом, происходит экономия топлива. Ведь температура в помещении будет задана на определенном уровне.
10. Электродные котлы можно использовать как дополнительный источник тепловой энергии или применять сразу несколько таких котлов.

Но электрические электродные котлы имеют и недостатки:

1. Устройство данного котла требует устройства заземления.
2. Теплоноситель не должен иметь температуру выше 75°. В противном случае котел начнет потреблять большое количество электроэнергии.
3. Отопительная система должна быть оснащена циркуляционным насосом.
4. Необходимо проверять состояние электродов. Если появилась накипь, то эффективность работы котла снизится.
5. Электродный котел может потреблять только переменный ток.
6. Переменный ток изнашивает электроды. Поэтому периодически их необходимо заменять.
7. Устанавливать и подключать такой котел рекомендуется при помощи специалиста.
8. При одноконтурном котле подогретую воду нельзя применять в бытовых целях.
9. Если произойдет завоздушивание в отопительном контуре, то процесс коррозии значительно ускорится.
10. При помощи специального оборудования необходимо контролировать электропроводность теплоносителя.
11. Необходимо соблюдать требования к характеристикам теплоносителя. Если они изменятся, то и работа котла снизится. А значит вырабатывать тепло, оборудование будет намного хуже.

Важные моменты

Если вы решили использовать в своей отопительной системе электрические электродные котлы, то стоит изучить некоторые важные моменты:

• Для более качественной работы котла необходимо устроить теплоизоляцию трубопроводов;
• Если у вас уже установлена отопительная система и вы решили поменять оборудование, то при установке электродного котла затраты на электричество значительно повысятся. Желательно применять отопительную систему, которая рассчитаны для таких котлов;
• Если в вашем доме более одного этажа и на них установлены радиаторы, то рекомендуется установить независимые электродные котлы отдельно для каждой группы;
• Антифриз протекает чаще, чем вода. Поэтому при использовании его в качестве теплоносителя следует уделять внимание всем разъемным соединениям для предотвращения протечки.

Электрические электродные котлы не подходят системы «теплый пол» так как температура в такой отопительной системе не может превышать 45°. В таком случае котел не будет давать полную отдачу.



Читайте также:

Выбираем электродный или индукционный электрокотел

Целесообразность использования оборудования данного типа в жидкостных системах отопления часто подвергается сомнению. Скепсис объясняется высокими тарифами на эл/энергию и их постоянным ростом. Насколько верны подобные суждения? Не говоря уже о ряде простых (и вполне законных) способах снизить уровень энергопотребления, есть и еще один, мало кем принимаемый во внимание – грамотный выбор разновидности отопительной установки. Кроме котлов с ТЭН, на рынок поставляются и иные модификации: электродные, индукционные. Зная специфику их функционирования, несложно определить, что лучше приобрести для своего дома.

Электродный котел

Устройство оборудования данной группы простое и мало чем отличается от аналогов с ТЭН. Основная разница – в виде нагревательных элементов. В таких котлах вместо привычной спирали в «колбе» установлен блок электродов, помещенный в теплоизолированный корпус (бак водогрейного котла).

Принцип действия основан на преобразовании кинетической энергии ионов солей, растворенных в жидкости, в тепловую; чем с большей скоростью они перемещаются, тем выше степень ее нагрева. Она зависит не только от постоянной смены полюсов (~U 50 Гц), но и регулирования процесса подаваемым на электроды котла напряжением; изменяя его значение, пользователь выбирает приемлемую температуру теплоносителя на выходе отопительной установки. Принципиальное отличие от работы ТЭНового котла в том, что вода является частью электрической схемы; ток проходит через нее.

Что это означает? Эл/сопротивление жидкости напрямую связано с температурой. Поднимая ее, удается достичь более рационального расходования эл/энергии (75 0С – оптимальный режим). А специфика процесса, протекающего в баке котла, исключает теплопотери.

Плюсы электродных моделей

• Большой сортамент. Выбор по способу подключения (1 или 3 фазы) и мощности (в диапазоне 2–50 кВт).
• Проект для установки электродного котла, в отличие от газового оборудования, не требуется.
• Высокий КПД – до 98%.
• Компактность.
• Инертность к перепадам пром/напряжения. Его нестабильность на работе установки не отражается.
• Инерционность электродного котла нулевая. Вся тепловая энергия тратится на повышение температуры воды, а не предварительный разогрев ТЭН.
• Универсальность эксплуатации. В схемах отопления с электродными котлами может использоваться вода или «незамерзайка».
• Надежность. Все устройство – бак + металлические штыри; ломаться нечему.
• Удобство монтажа. Электродному, как и любому иному эл/котлу, дымоход не нужен; ограничений по месту установки практически нет.
• Возможность автоматизации. Хотя дорогие модели изначально оснащены всем необходимым.
• Электродные котлы способны работать в каскадных схемах. А это увеличение мощности + резервирование.
• Для обслуживания, замены электродов вызывать специалиста не обязательно.
• Демократичные цены на оборудование.

Минусы

• Требования к режиму. При превышении температуры теплоносителя значения в 75 0С растет энергопотребление. Для отопительных систем с большой протяженностью труб сложно выбрать котел соответствующей мощности. Причины: лимит поставки эн/ресурса для частного сектора, повышенная нагрузка на линию.
• Чувствительность к качеству жидкости. Как и на ТЭН, на электродах постепенно откладываются солевые образования; необходима регулярная очистка.
• Неуклонное снижение мощности. Связано с естественным «истончением» электродов. Их нужно регулярно менять, как и ТЭН в традиционных моделях.
• Надежное заземление. В квартире организовать сложно, но это обязательное условие монтажа оборудования. Ток в баке проходит сквозь теплоноситель, и, эксплуатируя незаземленный электродный котел, пользователь рискует ощутить удар даже при легком прикосновении к радиатору отопления.
• Одно из условий экономичной эксплуатации – качественная автоматика. А она стоит дорого.

Как недостаток в ряде источников указывается, что электродные котлы подключаются только к сети переменного напряжения; при U= происходит ионизация теплоносителя. У каждого хорошего хозяина имеется резервный агрегат (дизельный или бензиновый), значит, данный минус неактуален.

Примечание. Для повышения эффективности электродного котла нужно грамотно готовить теплоноситель, добиваясь оптимального удельного сопротивления току. Используются вещества, имеющиеся в каждом доме (к примеру, пищевая сода) и дистиллированная вода. Но не все препараты пригодны для этого; некоторые инициируют коррозию металла. Нужно еще и грамотно определить концентрацию «раствора», иначе мощность отопительной установки резко снизится. Без консультации с профессионалом лучше не практиковать!

Индукционный котел

Устройство отопительной установки этой разновидности иное. Теплообменник является сердечником катушки индуктивности, на обмотку которой подается напряжение. Разогрев корпуса, а значит, и циркулирующей внутри воды, производится наведенными токами.

Принцип работы несложно понять, вспомнив школьные уроки физики. Кратко процесс описывается так: при протекании тока по обмотке образуется эл/магнитное поле, повышающее температуру теплообменника. В результате происходит нагрев воды контура ОВ.

Плюсы индукционных котлов

Практически все достоинства электродных аналогов относятся и к отопительным установкам этой группы. Но имеется и ряд характерных особенностей.

• Высочайшая степень надежности. Обмотка не контактирует с теплоносителем. Межвитковое замыкание исключено: намотка медной проволоки не плотная, а с шагом + дополнительная изоляция компаундом. Ни одной трущейся детали – ломаться в принципе нечему. Долговечность определяется лишь устойчивостью «сердечника» к жидкости. Но его разрушение столь мизерное, что лет 35–40 индукционному котлу ремонт не понадобится.

Регулярность определяется электрической схемой, в которой используются мощные полупроводники (транзисторы). Именно от них зависит, как долго проработает индукционный котел.

• Мощность не меняется в течение всего эксплуатационного периода. Объяснение простое – отсутствуют ТЭН или электроды, и накипи откладывать попросту негде. Внутренние стенки теплообменника также не зарастают по причине постоянной его вибрации в процессе работы; любые взвеси тотчас уносятся водой дальше, в магистраль.
• Компактность. Этим индукционные котлы выгодно отличаются от моделей иных групп.
• Полная безопасность. Но при условии качественной автоматики.

Минусы

• Самостоятельный ремонт невозможен; его стоимость высокая.
• Некоторые индукционные котлы (характерно для недорогих в своем классе моделей) шумят. Монтировать в доме нецелесообразно.
• Цены на индукционные отопительные установки превышают стоимость электродных аналогов примерно раза в два. При том, что сравнительный анализ основных параметров (экономичность, КПД) показывает – существенной разницы нет.

Не зная особенностей дальнейшей эксплуатации котла, утверждать, какая из модификаций (электродная или индукционная) лучше, нельзя. Выбор делать покупателю, но консультация профессионала лишней точно не будет. Только специалист способен оценить нюансы использования оборудования применительно к конкретному строению.

Совет. Если приобретать электрокотел, то только брендовый. Некоторые производители (дилеры), пользуясь неосведомленностью покупателя, позиционируют электродные, индукционные модели как очередной «прорыв», повышающий КПД до 100% и более. Этим и объясняют высокие цены.

В чем лукавство?

• Закон сохранения энергии действует независимо от чьих-то изобретений.
• Все, что реализовано в таких котлах, давно и успешно используется в различных сферах. Например, в металлургии (сталеплавильные печи).
• Индукционные, электродные модели действительно позволяют снизить расходы на отопление, но при условии их оснащенности качественной автоматикой. И вот здесь репутация производителя – фактор определяющий.

Не можете понять, какой электрический котел купить? Обратитесь в компанию «АЛЬФАТЭП»; вы не только сэкономите деньги и время, но и сделаете оптимальное приобретение. На сайте alfatep.ru отопительные установки всех типов, в большом сортаменте.

Мы гарантируем:

• Высокое качество котельного оборудования и приемлемые цены – прямые поставки от производителей с безупречной репутацией.
• Оперативность. Быстрая отгрузка, доставка товара по всем регионам.
• Профессиональное консультирование, помощь в выборе котла; телефон «горячей линии» 8 (495) 109 00 95.

Мы предлагаем:

• Взаимовыгодное сотрудничество, постоянным клиентам – существенные скидки и льготные условия.
• Жителям Подмосковья комплекс услуг: проектирование отопительных систем, монтаж оборудования с обвязкой котла, пуск в эксплуатацию, сервисная поддержка (обслуживание + ремонт).

Электродные котлы

В нашем магазине вы можете купить элекродные котлы, предназначенные для генерации тепла в замкнутых системах отопления. Эти котлы работают по закону физики Джоуля-Ленца. При пропускании электрического тока через теплоноситель, вырабатывается тепло. При этом отсутствие нагревательных элементов повышают КПД данного типа котла до 98%.

Электродные котлы – электродно отопительная установка (ЭОУ) – хорошо себя зарекомендовали в применении для отопления частных домов, гаражей, складских помещений, производственных помещений, а также в линиях, где требуется высокоточный нагрев до температуры 95 градусов.

В сравнении с ТЭНовым котлом, электродные котлы потребляют на 20% меньше электроэнергии, разогревают теплоноситель в 10 раз быстрее до заданной температуры. В электродном котле отсутствуют элементы которые могут перегореть, поэтому, завод-изготовитель устанавливает срок гарантии на электродные котлы 10 лет, а срок службы более 30 лет с применением спецального теплоносителя.

Электродные котлы на сегодняшний день занимают лидирующую позицию на рынке среди энергосберегающих котлов. За счет “скоростного” нагрева (скорость нагрева в 10 раз выше по сравнению с ТЭНовыми) достигается быстрый разогрев помещения и быстрая реакция системы на изменение окружающей температуры.

При замене обычного котла на электродный котел, экономия составляет 20-30%. В случае комплексного подхода к энергосбережению с установкой вакуумных радиаторов, затраты на электроэнергию снижаются в 3-4 раза.

Компактные размеры, низкая стоимость, высокий срок службы и высокие показатели в работе, делают эти котлы оптимальным вариантом для отопления и способствуют правльному выбору при покупке котла.

Электродные котлы подразделяются на однофазные модификации и трехфазные.

ЭОУ вы можете купить у нас в интернет-магазине в Екатеринбурге.

Управление

Стандартная схема управления электродными котлами подразумевает использование контакторов и механических термореле для включения и выключения питания. В связи с этим возникают трудности настройки и подстройки котла под заданные параметры силы тока в зависимости от проводимости теплоносителя.

Специальные теплоносители для электродных котлов.

Поскольку электродные котлы очень требовательны к качеству теплоносителя, а именно к его удельному сопротивлению (другими словами к содержанию соли в воде), мы разработали специальные теплоносители, которые изначально подготовлены для работы с электродными котлами. В них удельное электрическое сопротивление находится на уровне 500 мкс (микросименсов) и сохраняет свои свойства в течение 5 лет работы. Замену теплоносителя рекомендуется проводить раз в 5 лет. Оформить заказ на теплоноситель для электродных котлов Вы можете в интернет-магазине после выбра типа котла.





Электродные котлы и энергопереход

---

Электродный котел, котел с электрическим приводом, в котором вода, которая должна быть нагрета, сама используется в качестве электрического сопротивления, обеспечивает надежный и надежный способ преобразования энергии в тепло, способный напрямую использовать напряжения до 24 кВ без ступенек. понижающих трансформаторов и достижения очень высоких скоростей разгона (чему способствует отсутствие поверхностей нагрева и трубопроводов котла). Эта технология существует уже несколько лет, но вновь вызвала интерес как средство, помогающее поддерживать стабильность в сетях с высоким процентом возобновляемых источников энергии, а также как экономичный вариант преобразования энергии в тепло. Мартин Лёвланд, технический директор PARAT Halvorsen, Норвегия

---

В электродном котле переменный ток течет в воде между тремя или более электродами. Электрическое сопротивление воды напрямую генерирует тепло. Тепло можно использовать для обеспечения горячей водой системы отопления или для производства пара для промышленных процессов.

Электродный котел используется в Европе более 70 лет. Он был очень популярен в 1960-х годах, особенно в странах со значительными гидроэнергетическими ресурсами (например, в Норвегии).До того, как электрические сети в Европе были подключены, электродные котлы давали возможность использовать дешевую избыточную энергию, вырабатываемую гидроэлектростанциями в периоды перепроизводства, и использовать ее для производства горячей воды или пара.

В 1980-х годах с улучшением сетевых соединений между странами и повышением цен на электроэнергию накопление тепловой энергии стало менее привлекательным, а популярность электрических котлов снизилась даже в Норвегии.

Тем не менее, несмотря на спад на рынке, норвежская компания PARAT Halvorsen AS приняла решение продолжать предлагать технологию и поддерживать ее как можно более современную, предлагая ее для нишевых приложений, например, для больниц, которым требовалось электрическое оборудование. котел в качестве резервного для дополнения к масляному котлу.

Компания также поставила оффшорную версию для приложения FPSO (соответствует требованиям зоны опасности «EX»).

Появляются новые рынки

Впоследствии, примерно в 2010 году, появился новый рынок для электродных котлов: регулирование сетей, справляющееся с растущей долей прерывистой ветровой генерации. Первые запросы поступили от датских муниципальных ТЭЦ, от которых регулирующий орган Дании потребовал установить аккумуляторы тепла, чтобы предотвратить потенциальную нестабильность сети, возникающую из-за значительной ветровой мощности в сети.

В Дании электродный котел PARAT Halvorsen использовался преимущественно для регулирования первичной сети. В этом приложении вся мощность котла выставляется на отрицательное регулирование сети. Это означает, что когда в сети слишком много мощности, котел автоматически регулируется, достигая полной тепловой мощности за 30 секунд, помогая стабилизировать частоту сети. Электродный котел с минимальным количеством трубопроводов и без поверхностей нагрева особенно подходит для такого быстрого нарастания температуры.

В других странах, особенно в Германии, рынок электродных котлов развивался в приложениях с отрицательным вторичным регулированием, т. Е. С потреблением энергии из сети, но на более длительные сроки.

Другой рынок – ТЭЦ, которые сталкиваются с ситуацией, когда поставка тепла для централизованного теплоснабжения приносит больше доходов, чем продажа электроэнергии. Они могут использовать электродный котел для преобразования своей энергии в тепло вместо того, чтобы поставлять дешевую электроэнергию в сеть.

Электродный котел также может использоваться для регулирования внутренней нагрузки в многоблочных ТЭЦ при запуске или остановке агрегата, что позволяет поддерживать нагрузку на поршневые двигатели или газовые турбины на оптимальном уровне.

Кроме того, некоторые пользователи считают, что электродный котел может стать важной частью плана резервного копирования на случай выхода из строя газоснабжения или других частей инфраструктуры. В таких условиях электродный котел может подавать центральное отопление или пар критически важным клиентам. Электродный котел может выйти на полную нагрузку из холодных условий за 5-10 минут, что является преимуществом для резервного котла.

В Норвегии пользователи используют электродный котел, поскольку в качестве источника тепла электроэнергия может конкурировать с нефтью и газом.Использование электричества также улучшает экологические показатели.

Принципы и преимущества электродного котла

Электродный котел PARAT состоит из внешнего и внутреннего резервуаров. Электроды подвешены внутри внутреннего контейнера, который электрически изолирован от внешней оболочки.

Вода и внутренний контейнер образуют изолированную нулевую точку в соединении звездой между электродами.

Циркуляционный насос подает воду в емкость с электродом.Мощность котла пропорциональна уровню воды на электродах.

Традиционный топочный котел нуждается в камере сгорания и секции трубы для передачи тепла от пламени воде. Это приводит к большому, тяжелому и дорогостоящему строительству. В электродном котле тепло генерируется непосредственно в компактном водяном объеме между электродами.

Электродный котел работает на среднее напряжение в диапазоне 6-24 кВ. В отличие от типичного низковольтного нагревателя, он не требует трансформатора низкого напряжения, что позволяет избежать затрат, связанных с трансформатором, кабелями и низковольтным распределительным устройством.

Технология электродного котла хорошо отработана и хорошо изучена на основе многолетнего опыта.

Используемая в настоящее время высоконадежная электродная система была разработана PARAT Halvorsen в 1993 году в сотрудничестве с Университетом Тронхейма. Ранее использовавшиеся электроды, как правило, изнашивались из-за сильноточных магнитных потоков, и их приходилось часто заменять. На основе практических экспериментов и компьютерного моделирования была разработана концепция симметричного электрода PARAT.Потоки тока были снижены до уровня, при котором электроды больше не изнашивались.

В ответ на рост возобновляемых источников энергии, которые становятся важной частью производства электроэнергии, электродные котлы постоянно совершенствуются. Вариант на 24 кВ был разработан в 2015 году и сейчас успешно эксплуатируется на четырех заводах. Система управления котлом также была улучшена, а время отклика сокращено, чтобы котел мог выполнять сложную задачу первичного регулирования.

Диапазон мощности электродного котла ПАРАТ 5-60 МВт.

Опыт реализации проекта

PARAT Halvorsen AS была первой компанией в мире, которая применила паровой электродный котел для регулирования сети. В Германии в настоящее время используется более 250 МВт паровых котлов PARAT.

Проект на площадке под управлением Currenta в Леверкузене, Германия (см. Рисунок вверху слева), является хорошим примером того, как электродный котел мощностью 7 МВт может быть интегрирован в паровую сеть промышленного парка. Котел претендует на вторичное регулирование, и когда он работает, для производства пара можно использовать меньше газа и угля. Электродный котел в Леверкузене подает насыщенный пар под давлением 32 бар, а пароперегреватель низкого напряжения обеспечивает температуру пара до 380 ° C.

Также на фотографии (вверху справа) изображен электродный котел мощностью 15 МВт, используемый в проекте по преобразованию электроэнергии в тепло на электростанции ŠKO-ENERGO в Млада-Болеславе. В этом случае электродный котел PARAT соединен с теплообменником, который подает вырабатываемое тепло в существующую систему централизованного теплоснабжения, обеспечивая буфер во время пиковых нагрузок в электросети общего пользования.

Электростанция была спроектирована совместно ŠKO-ENERGO и E.ON Czech Republic.

Еще одна недавняя установка (см. Справа) – это высоковольтный электродный котел PARAT Halvorsen мощностью 10 МВт для A2A Calore e Servizi, крупнейшей компании централизованного теплоснабжения Италии. Котел был введен в эксплуатацию в начале 2018 года и будет использоваться для пиковых нагрузок и регулирования сети в Милане.

Мысли о будущем

PARAT Halvorsen всегда ищет новаторские способы разработки электродных котлов.Недавняя награда от Statoil, например, предусматривает поставку системы отопления с электродными котлами мощностью 2 x 12 МВт 11 кВ (смонтированная на салазках) для месторождения Johan Sverdrup Phase 2. Морское месторождение будет полностью эксплуатироваться на возобновляемых источниках энергии, передаваемых с материковой части Норвегии, а не на обычных электростанциях, установленных на платформе.

Мы также считаем, что бизнес возобновляемых источников энергии в настоящее время сталкивается с проблемой, в решении которой могут помочь электродные котлы. С тех пор, как мы вышли на рынок регулирования энергосистем в 2010 году, мы стали свидетелями значительного роста использования возобновляемых источников энергии в европейской энергосистеме.Однако, путешествуя, мы замечаем, что многие ветряные турбины не работают даже в ветреную погоду. Причиной этого в основном являются устаревшие налоговые структуры, препятствующие использованию электроэнергии в качестве источника тепла, или высокие сетевые тарифы, даже если сеть не загружена. По этим причинам каждый день тратится много ГВтч возобновляемой энергии, поскольку она никогда не производится. Поэтому мы обращаемся к политикам с таким же вызовом, чтобы они работали над созданием подходящей основы для использования возобновляемой энергии так же усердно, как они делали это над установкой технологий возобновляемой генерации.

Котел с паровым электродом

Электродный паровой котел с технологией Jet-Flo® состоит из изолированный сосуд высокого давления и полностью закрыт эмалированным покрытием 18 калибра стальные панели. Нет теплопередачи через стенки трубок и есть никогда не будет выхода труб из строя из-за чрезмерной температуры стенок, плохой воды обработка, или коррозия пожара, так как нет труб, чтобы выйти из строя! Высокая температура передача происходит непосредственно в воде в паровой камере, таким образом производство пара высокого качества 99. Чистота 95% на всем протяжении эксплуатации ассортимент.

Паровой котел с электродом Vapor Power представляет собой отличное решение для гибридной котельной, используя преимущества непиковой мощности. Котлы, работающие на ископаемом топливе, и электродный котел автоматически меняются в зависимости от затрат на электроэнергию в реальном времени, что обеспечивает максимальную эффективность паровой установки. Электрод паровые котлы доступны мощностью от 3000 до 34000 кВт, от 10000 до 113 000 PPH, напряжение питания от 4160 до 14 400 вольт и эффективность более 99%.

Электродный котел Vapor Power обеспечивает эксплуатационные преимущества благодаря своей уникальной конструкции, которая приводит к высокопроизводительному и качественному паровому котлу. Использование электричества как чистого, эффективного и легко контролируемого топлива, вся энергия, поступающая в котел, преобразуется в пар с 99% эффективность. Мощность электродного котла Vapor Power регулируется с 0-100%, без ограничения диапазона изменения или увеличения неэффективность в условиях низкой производительности, характерная для ископаемых котлы. Не нужно покупать дымовые трубы, и выбросы загрязняющих веществ нулевые.

Простота управления электродами и инженерная конструкция котла приводят к значительному сокращению затрат на техническое обслуживание. Поскольку внутри котла нет движущихся частей, наши агрегаты требуют меньшего обслуживания. Даже в условиях потери питательной воды, например, электродный котел является отказоустойчивым, поскольку недостаток воды сам по себе влияет на отключение котла, предотвращение катастрофического отказа. Отсутствует теплопередача через стенки трубы, и никогда не будет выхода из строя трубы из-за чрезмерной температуры стенки, плохой обработки воды или коррозии у возгорания, так как нет трубок, чтобы выйти из строя.Передача тепла происходит непосредственно в воде в паровая камера, производя высококачественный пар чистотой 99,95% во всем рабочем диапазоне.

Электрические и электродные парогенераторы

HVJ Высоковольтный реактивный электродный котел

Производительность: От 2700 до 140000 PPH (от 80 до 4200 л. с.) при КПД 99,5%
Стандартная модель: ASME, раздел I, часть PEB
Соответствие: UL508A, ANSI / NFPA 79

Электродный котел HVJ сконфигурирован для работы от одного из трех различных трехфазных источников питания: 4160 В, 6900 В и 13.2 кВ, а его стандартное рабочее давление составляет от 100 до 400 фунтов на квадратный дюйм; по поводу моделей с более высоким давлением обращайтесь на завод.

Особенно хорошо подходит в качестве вспомогательного котла для электростанций и центральных паровых установок, или в качестве котла-пони для расширения или дополнения промышленных процессов. Электродный котел HVJ подает практически мгновенный пар при необходимости, переходя от режима ожидания к полной мощности за минуты или даже секунды, и может значительно снизить затраты на электроэнергию, используя непиковую мощность.Он обычно используется для водяного отопления, стерилизации, увлажнения и технологического пара. Электродный котел HVJ – действительно одна из самых замечательных инноваций в отрасли, обладающая рядом преимуществ, в том числе превосходным качеством пара (чистота 99,8%), высокой производительностью и лучшим в отрасли фактическим КПД (99,7% по сравнению с 65% для котлов, работающих на ископаемом топливе). Общая стоимость владения HVJ ниже, чем у большинства котлов, работающих на ископаемом топливе, благодаря: более низким установленным капитальным затратам, страховым ставкам, затратам на персонал, затратам на техническое обслуживание, снижению затрат на энергию и более низким затратам на очистку воды.Электродный котел HVJ без продуктов сгорания также является безопасным и экологически чистым вариантом, а в некоторых областях, где качество воздуха не соответствует стандартам EPA, он может быть единственным жизнеспособным вариантом.

• Циркуляционный насос с ЧРП непрерывно регулирует подачу пара в соответствии с потребностью в технологическом паре, обеспечивая динамический диапазон 100: 1 для почти бесконечной модуляции
• Рабочая температура резервуара никогда не превышает температуру пара, который он генерирует, поэтому HVJ может перейти от режима ожидания к полной мощности за минуты или даже секунды, что обеспечивает самый быстрый отклик в отрасли.
• Пар образуется в верхних двух третях сосуда над поверхностью воды, обеспечивая достаточно места для частиц воды, которые отделяются от пара, и выходят лучше 99. 8% сухой пар
• Когда HVJ не вырабатывает пар, нет дымохода, позволяющего отводить тепло, а его очень низкий объем воды (одна пятая от сопоставимого котла, работающего на ископаемом топливе) снижает количество энергии, затрачиваемой на поддержание его в состоянии ожидания
• В условиях низкого уровня воды циркуляционный насос не имеет воды для выработки пара, что делает его «отказоустойчивым» в условиях низкого уровня воды
• Не требует вентиляционной трубы, воздухозаборников или жалюзи для воздуха для горения; без местных выбросов, для установки
не требуется разрешение Управления по охране окружающей среды (Title V)
• В большинстве юрисдикций не требуется наличие специального оператора котла в круглосуточном режиме без выходных для ухода за котлом, что снижает затраты на персонал

Руководство по эксплуатации и обслуживанию | Материал спецификации | Принцип действия

PARAT IEH Высоковольтный электродный котел

С возобновляемой ЭНЕРГИИ на ТЕПЛО
с электродным котлом PARAT

PARAT; котлы с 1920 года
Наш электродный котел спроектирован и разработан нашими собственными инженерами и производится на нашем заводе в Норвегии с 1990 года.Электродные котлы PARAT очень надежны и использовались в качестве основного котла во многих наших поставках. Благодаря нашему многолетнему опыту, мы были выбраны для поставки первых в мире паровых котлов для регулирования энергосистемы.

Пар и горячая вода
Электродный котел поставляется как в паровом, так и в водяном исполнении. Возобновляемая энергия может использоваться в паровых сетях и сетях централизованного теплоснабжения. Электродный котел также является ценным резервным котлом.

---

Регламент энергосистемы

Растущее производство возобновляемой энергии от солнца и ветра все чаще дает избыточную мощность в сети. Эту мощность необходимо использовать для стабилизации частоты тока на уровне 50 Гц. Это называется регулированием частоты сети.

Регулирование электрических сетей
Увеличение выработки энергии из ветряных и солнечных систем создало потребность в быстром регулировании частоты в электрических сетях. Котел PARAT Electrode может использоваться для первичного регулирования с временем отклика менее 30 секунд от минимальной до полной нагрузки. Преобразование электроэнергии в тепло позволяет аккумулировать возобновляемую энергию в периоды перепроизводства.Таким образом, возобновляемые источники энергии могут работать, а используемая чистая энергия заменяет ископаемое топливо.

Электродный котел PARAT обеспечивает наиболее компактное и экономичное преобразование энергии в тепло.

Резервный котел
Поскольку в будущем электроэнергия будет доступна в качестве конкурентоспособного топлива, котел PARAT Electrode также станет ценным резервным котлом на случай выхода из строя топочных котлов или системы распределения топлива. Никакая другая альтернатива котлу не может быть готова из холодного состояния до полной нагрузки за 5 минут.

Низкая цена на электроэнергию
Даже в странах, где возобновляемые источники энергии еще не используются в энергосистеме, электродный котел можно использовать в периоды с низкими ценами на электроэнергию, например ночью.

Типовые кривые регулирования SRL в Infraserv Höchst, Франкфурт.

---

Steam Solutions

Паровая сеть – идеальное место для использования избыточной энергии из возобновляемых источников. Когда электродный котел работает, традиционные котлы могут снизить свою нагрузку и сэкономить ископаемое топливо.

Лидер рынка
Электродный котел PARAT – это ведущее в мире решение для электродных паровых котлов.

Пар образуется в воде между электродами. Система внутренней циркуляции подает воду на электроды в соотношении 10: 1 для испарения. Выход регулируется дроссельной заслонкой, регулирующей уровень в верхней камере.

Пара накапливается в верхней части сосуда высокого давления и выпускается через главный паровой клапан.Если давление пара превышает заданное значение, мощность автоматически снижается.

Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Проводимость постоянно контролируется, чтобы обеспечить правильную мощность котла. Когда проводимость превышает выбранную уставку, запускается автоматическая продувка.

Супер нагрев
Электрические пароперегреватели могут поставляться отдельно с источником низкого напряжения.

Принципиальная схема парогенератора электродного котла.

---

Горячая вода

Сеть централизованного теплоснабжения всегда будет иметь возможность получать избыточную электроэнергию из возобновляемых источников энергии. Когда электродный котел работает, традиционные котлы могут снизить свою нагрузку и сэкономить ископаемое топливо.

За счет установки резервуара для хранения тепла способность принимать большое количество энергии, когда есть потребность в регулировании сети.После этого энергия может высвобождаться из резервуара, когда клиенту нужно тепло.

Горячая вода создается за счет циркуляции котловой воды через верхнюю камеру, где подвешены электроды. Резервуар котла находится под давлением азота, и из-за относительно небольшого объема воды котел также действует как расширительный сосуд.

Если температура, подаваемая клиенту, превышает заданное значение, мощность котла автоматически снижается. Мощность регулируется дроссельной заслонкой, регулирующей уровень в верхней камере котла.

Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Благодаря оптимальной конструкции электродов, проводимость воды остается постоянной и, следовательно, потребление воды минимально.

В нашу поставку входят трубопроводы, регулирующий клапан и теплообменник для теплоснабжения контура централизованного теплоснабжения.

Принципиальная схема системы горячего водоснабжения электродного котла.

---

Технические характеристики

Дизайн-коды
Мы поставляем котел с маркировкой CE согласно PED / 2014/68 / EU с кодом котла EN12953.Штамп ASME может быть поставлен как опция. Электродный котел также доступен в исполнении EX для установки во взрывоопасных зонах зоны 2. Ячейка подключения среднего напряжения разработана в соответствии с EN 61936 для силовых установок.

Принцип работы котла
Котел состоит из внешней и внутренней емкости. Внутри внутреннего контейнера, который электрически изолирован от внешней оболочки, подвешены электроды. Котел рассчитан на 6-24 кВ. Тепло генерируется омическим сопротивлением воды между электродами.Котел действует как чистое омическое сопротивление в главной цепи. Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами. PARAT использует эту успешную концепцию электродов с 1993 года. Благодаря геометрии электродов поток тока настолько мал, что электроды не изнашиваются.

Система управления
Мы использовали наш опыт для разработки современной и надежной системы управления котлом на платформе ПЛК Siemens S7 Fail-safe, которая проста в использовании.Котел также доступен с системой удаленного мониторинга PARAT. Это позволяет удаленно контролировать работу котельной через Интернет из любой точки мира. Это также включает в себя онлайн-поиск и устранение неисправностей и обновление управляющего программного обеспечения в сервисном центре PARAT в Норвегии. Инструментарий может быть 1oo2 или 2oo3.

---

Размеры

Электродный котел представляет собой очень компактный агрегат. Даже котел мощностью 60 МВт нормально уместится в существующей котельной.Корпус котла в стандартной комплектации изолирован минеральной ватой 2×75 мм и облицован алюминиевыми листами с порошковым покрытием. Визуальные части окрашены.

Наружные размеры котла указаны для котлов с сетевым регулированием, включая изоляционный кожух. Мы оставляем за собой право вносить изменения:

Паровой котел:

Мощность (МВт)	0-5	0-15	0-30	0-45	0-60
Пар (т / ч)	7,5	22,5	45	67,5	90
D (мм)	2.100	2,350	3.000	3,600	3,700
H (мм) *	4,800	5,800	6,700	7.000	7,400
Транспортная масса (кг)	6,500	8.000	13,500	20,000	23,000
Рабочий вес (кг)	8. 500	11.000	21,500	34,000	38,000
Контрольная масса (кг)	13,800	21,000	38,500	60,000	66,000

Весовые данные приведены для расчетного давления 16 бар изб. Размер из расчета 10кВ. Пар исходя из температуры питательной воды 100 ° C. Возможны изменения.

* Если циркуляционные насосы размещаются на одном уровне с котлом, необходимо добавить дополнительную высоту для насоса NPSH.

Водогрейный котел:

Мощность (МВт)	0-5	0-15	0-30	0-45	0-60
D (мм)	2,100	2,350	2,700	3,100	3. 500
H (мм)	4,500	5,300	5,800	6.400	6.550
Транспортная масса (кг)	4,500	6.000	9,500	15 000	16,000
Эксплуатационная масса (кг)	7.000	9,500	14,000	24,500	25,000
Контрольная масса (кг)	12,500	17,500	26,500	40,700	46,000

Весовые данные приведены для расчетного давления 6 бар изб. Размер из расчета 10кВ. Возможны изменения.

Электродный котел | Производитель промышленных электрических котлов

Промышленный электрический котел (модель: Electra)

Electra или промышленный электрический котел или паровые котлы электродного типа – это уникальный тип конструкции, в которой вам не нужно беспокоиться о топливе и проблемах с его обращением потому что они не используют топливо для отопления.Вам также не нужно беспокоиться о нормах загрязнения, поскольку топливо не требуется, поэтому не будут образовываться дымовые газы, которые обычно являются основными источниками загрязнения.

Котлы электродного типа – Электра | Электродные котлы

В целом, Electra – это энергоэффективный , экологически чистый, готовый к запуску котел, который также может быть установлен в закрытом помещении или помещении и требует очень мало места.

Работа нашего промышленного электрического котла модели Electra

Как следует из названия, для котлов Electra или электродного типа требуется электрод, который действует как хороший проводник для передачи электричества из основных источников в воду. Бойлер Electra работает по принципу электрического сопротивления, и здесь вода действует как сопротивление на пути электричества.

По мере увеличения электрической нагрузки на источнике питания величина тока, потребляемого от электродов, увеличивается. Таким образом, чем выше ток, тем выше будет скорость рассеивания тепла в воду, тем самым преобразуя воду в пар.

Эта скорость рассеивания тепла будет определять скорость преобразования воды в пар, и, поскольку электрические потери минимальны или отсутствуют, все тепло рассеивается непосредственно в воду, что делает их наиболее эффективными котлами .

Электро – паровые котлы электродного типа (электродные котлы) Конструкция

ELECTRA – Паровые котлы электродного типа (промышленный электрический котел ) изготавливаются в виде монтируемого агрегата и шасси, установка включает в себя установку паровая трубка, холодная подача, продувка , слив, предохранительный клапан, воздухоотводная труба и подключение к электросети.

Источник тока состоит из электродов специальной конструкции в виде спиралей для увеличения площади электродов.Автоматическое управление высоким давлением пара, а также высоким и низким уровнем воды внутри корпуса котла обеспечивается с помощью полностью смонтированной панели управления, что делает работу очень удобной и простой.

Вода заполняет кожух парового котла , и как только вода вступает в контакт с электродами, ток в системе возрастает из-за короткого замыкания в этой системе. Количество энергии (пропорциональное величине текущего потока) выделяется, нагревая воду, окружающую его, и генерируя пар.

Преимущества паровых котлов Electra – электродного типа

• Компактный размер
• Безопасный, простой в использовании источник тепла – отсутствие на месте продуктов сгорания .
• Никаких выбросов в атмосферу, следовательно, экологичность.
• Простые и быстрые в установке, они требуют только подключения к воде и электрической сети.
• Пар, доступный нажатием кнопки.
• Высокоэффективная конструкция с минимальными потерями.
• Разработан в соответствии с IBR 1950, должным образом утвержден инспекцией IBR.

Производительность нашего электрического котла

Электрокотел электродного типа доступен с паропроизводительностью от 50 кг / час до 1320 кг / час

Electra – Промышленный электрический котел Вступительное видео

Если Вы ищите больше видеороликов, связанных с котлами, нажмите здесь

Другие промышленные паровые котлы Продукция компании Thermodyne Boilers

7 Преимущества котлов Electra (электрический котел): Инфографика

Электродные котлы – Altenergy

Как работает электродный котел?

Электродный паровой или водогрейный котел – компактное решение, используемое для преобразования электроэнергии в тепло. Принцип его работы довольно прост. Электричество, поступающее через электроды внутри котла, создает вокруг них поле, которое заставляет молекулы циркулирующей в верхней части котла воды двигаться быстрее. Таким образом нагревается вода. Сам корпус котла находится под давлением с использованием системы инертного газа (например, азота). Объем воды регулируется регулирующим клапаном. Он поддерживается на довольно низком уровне, поэтому мощность котла можно регулировать практически мгновенно. Проводимость воды постоянно контролируется, чтобы обеспечить правильную мощность котла.Когда электропроводность превышает установленные параметры, автоматически запускается продувка. Работа парового котла основана на аналогичных принципах. Пар собирается в верхней части котла, выходит через регулирующий клапан. В случае, если давление пара превышает заданное значение, мощность пулера автоматически уменьшается.

Применения

Электродные котлы предоставляют возможность включения альтернативных источников энергии (например, солнечных, ветряных) в системы центрального отопления. Другое важное приложение – регулирование сети.

Регулирование сети

Подключение альтернативных источников энергии к сети требует мгновенного регулирования мощности и частоты. Время отклика менее 30 секунд от минимальной до полной нагрузки электрода дает возможность использовать его для первичного регулирования. Преобразование электроэнергии в тепло позволяет аккумулировать возобновляемую энергию в периоды перепроизводства.

Тепловые сети

Горячая вода и пар, производимые электродными котлами, могут использоваться в тепловых сетях, что позволяет минимизировать использование котлов, работающих на ископаемом топливе.Установленный резервуар для хранения тепла обеспечивает емкость для приема большого количества энергии, когда требуется регулирование сети. Когда клиенту нужно тепло, энергия может высвобождаться из резервуара.

Электродные котлы позволяют пользователям не только влиять на экологическую производительность предприятий, но и минимизировать бюджет на ископаемое топливо.

Электродные котлы Парат

Предлагаем решения на базе электродных котлов Парат. Норвежская компания более 20 лет производит оборудование на собственном предприятии во Флеккефьорде.Однако они начались в начале 1920-х годов. На данный момент компания реализовала широкий спектр проектов в Европе и успешно стабилизировала энергосистемы во многих городах.

Ключевые преимущества электрокотлов Parat:

• От холодной до полной нагрузки менее чем за 5 минут
• 30 секунд от минимальной до полной нагрузки
• Минимальная нагрузка 0%
• Отсутствие тока заземления
• Компактная конструкция – до 60 МВт в одном устройстве
• Не требуется трансформатор низкого напряжения
• Нет износа электродов
• Требуется минимальное обслуживание

Производитель парового котла с электродом | США

От пивоваренных заводов до освоения космоса, парогенераторы Speedylectric Electrode

выполняют свою работу быстрее, безопаснее и с меньшими затратами на обслуживание.

В парогенераторе электродного типа 100% электроэнергии преобразуется в тепло. Здесь нет стеков, и энергия не используется для обработки топлива или воздуха или для нагрева элементов, а не для нагрева самой воды.

Более безопасная работа, потому что НЕТ выхлопа, НЕТ пламени, НЕТ сажи, НЕТ воздуходувок, НЕТ опасности возгорания, НЕТ горелок, НЕТ опасности низкого уровня воды, НЕТ топливных насосов, НЕТ труб или змеевиков для накипи, НЕТ элементов для сгорания, МЕНЬШЕ критической воды требования.

Накипь в нашем электродном парогенераторе представляет собой относительно небольшую проблему по сравнению с электрическими котлами, работающими на топливе и резистивными элементами, в которых чрезвычайно высокие температуры поверхности нагрева нагреваются на твердых частицах, выбрасываемых при превращении воды в пар.

Самые низкие операционные расходы

С 1946 года парогенераторы Speedylectric Electrode корпорации ESG завоевали непревзойденную репутацию надежной работы во всех сферах применения, в различных отраслях промышленности и у клиентов на шести континентах! Свяжитесь с нами для получения дополнительной информации о паровых котлах от 1 до 14 BHP (Boiler Horse Power).

ПОВТОРНОЕ ОТКРЫТИЕ ЛУЧШЕГО ИСТОЧНИКА ЭЛЕКТРОГЕНЕРИРУЕМОГО ПАРА:
ЭЛЕКТРОДНЫЙ ПАРОВОЙ КОТЛ

Генерация пара электрически
Существует два метода использования электроэнергии для выработки пара в электрическом котле или парогенераторе.Один из них – пропускать электрический ток через металлический резистивный нагревательный элемент, погруженный в воду. Металлический элемент сопротивляется прохождению тока и выделяет тепло, которое при контакте передается воде и, наконец, генерирует пар. Другой метод заключается в использовании самой воды в качестве элемента сопротивления, пропускающего переменный ток между твердыми металлическими электродами. Сопротивление воды прохождению тока вызывает внутреннее тепло, которое приводит к быстрому парообразованию. Здесь мы в основном озабочены последним, как Electric Steam Generator Corp.производит электрокотлы электродного типа под торговой маркой SPEEDYLECTRIC.

Электрокотлы электродного типа доступны от одной до более четырех тысяч котельных лошадиных сил. Давление пара достигает 1200 фунтов на квадратный дюйм. Здесь мы сконцентрируемся на том, что считается низковольтными парогенераторами, использующими 600 вольт или меньше и рабочее давление 250 фунтов на квадратный дюйм или меньше, как, опять же, это тип электродного котла, производимого Electric Steam Generator Corp.Эти парогенераторы обычно называют электрическими котлами или парогенераторами «на месте использования».

Свяжитесь с нами, чтобы обсудить требования вашего конкретного приложения. Компания ESG Speedylectric за 70 лет своего существования знает паровые котлы.

.
