Полностью готовую, собранную конструкцию электродного котла следует подвергнуть внимательному визуальному осмотру, чтобы исключить наличие погрешностей сборки.

Инструкция по сборке

Собрать и установить электродный котёл самостоятельно не сложно, но такой процесс предполагает строгое соблюдение основных рекомендаций.

Категорически запрещается применять УЗО в процессе монтажа электродного котла, поэтому полная безопасность эксплуатации может быть обеспечена установкой элементов, представленных:

• автоматическими клапанами, посредством которых удаляется воздух;
• предохранительным клапаном;
• манометром, контролирующим показатели мощности всего устройства и подключаемым к отопительной системе посредством трехходового крана;
• расширительным ёмкостным баком;
• основной запорной арматурой.

Установка собранного электродного котла осуществляется только в вертикальном положении, что обусловлено конструктивными особенностями устройства. Чтобы обеспечить безопасную работу, фиксация прибора производится на стене, поверхность которой выполнена из металлического листа. С целью заземления рекомендуется применять медные провода диаметром 0,4мм. Провода на сопротивление должны иметь показатели в 4 Ом, и подключаются на нулевую клемму.

• однофазный или трехфазный вариант подключения для использования котла в качестве единственного источника теплоснабжения;
• установка для одновременной эксплуатации с другим отопительным оборудованием, включая твёрдотопливные котлы.

Наибольшей популярностью пользуется установка в качестве отопительного оборудования и проточного водонагревателя.

В этом случае обязательным условием является монтаж основных узлов для обеспечения автоматического контроля.

Вывод нагревателя в рабочий режим

Показатели мощности самостоятельно собранного электродного котла напрямую зависят от количества солей в тепловом носителе, поэтому необходимо грамотно осуществить вывод нагревательного устройства в режим работы. Также важно помнить, что теплоносителем должна быть дистиллированная или хорошо отстоянная водопроводная вода.

Если в вашем доме стоит газовая колонка, необходимо следить за ее работоспособностью, ведь неожиданное отсутствие горячей воды вызывает немало дискомфорта. Почему тухнет газовая колонка? Рассмотрим, как решить эту распространенную проблему.

Обзор вариантов котлов для водяного теплого пола представлен в этой статье.

Учитывая ориентировочную мощность ионного котла, амперметр присоединяется к проводам, а в отдельной ёмкости смешивается раствор на основе одной части соды и десяти частей отстоянной или дистиллированной воды.

Посредством шприца водно-содовая смесь заливается в котел, после чего осуществляется плавный разогрев системы и вывод её на полный рабочий уровень. Правильность наладки работы оборудования отслеживается по показателям амперметра, а оптимальным является уровень в 16-17А.

Видео на тему

Электродный котел своими руками чертежи

Электродный котел своими руками, чертежи конструкции, способной отопить загородные помещения, например, дачный домик, общим объемом до двухсот кубических метров.

Электродный котел состоит из следующих деталей:

1. Труба.
2. Заглушка нижняя.
3. Заглушка верхняя.
4. Фитинг.
5. Трубчатый электронагреватель ТЭНБ-9-G2-Ч.
6. Винт заземления.

Чертеж электродного котла.

*На чертеже соответствует посадочному размеру циркуляционного насоса.

Материал для изготовления: нержавеющая сталь.

Для нагрева теплоносителя в системе отопления используется трехблочный трубчатый электронагреватель марки ТЭНБ-9-G2-Ч:

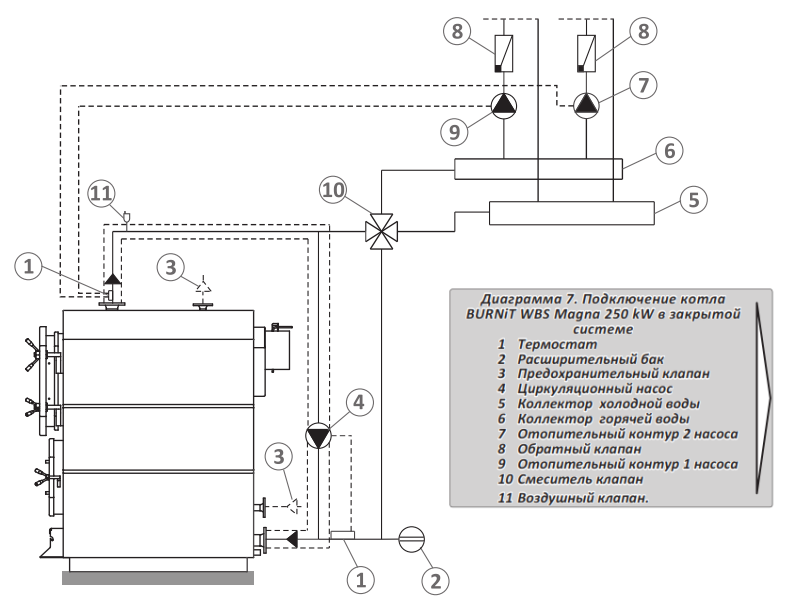

Схема обвязки электродного котла.

1. Электродный котел.
2. Циркуляционный насос Ду 25.
3. Фильтр угловой сетчатый Ду 25.
4. Группа безопасности:
• манометр 4 (бар)
• автоматический воздухоотводчик
• клапан аварийного сброса давления
5. Мембранный расширительный бачок 8л.
6. Кран шаровой Ду 25.
7. Кран шаровой Ду 20.
8. Кран шаровой Ду 15.
9. Радиатор.
10. Диаметр трубы 20х1,9 (мм) – подводка к радиаторам.
11. Диаметр трубы 25х2,3 (мм) – магистраль.
12. Диаметр трубы 32х3 (мм) – стояк и котельный блок.

Следует учесть, что:

• электродный котел, необходимо устанавливать ниже уровня верхнего трубопровода радиатора

Для управления температурой теплоносителя при использовании электронагреватель марки ТЭНБ-9-G2-Ч, можно применить пульт управления «Комфорт» ПУЭ-10/01, который может поддерживать рабочую температуру в режиме от нуля до восемьдесят пяти градусов по Цельсию.

ПУЭ-10/01 снабжен:
• терморегулятором
• диапазон отключения и включения нагревательных элементов два – девять градусов по Цельсию от заданной температуры
• дополнительно можно установить регулятор температуры воздуха

Короткий видеоролик.

Заказать чертеж

устройство и принцип работы > Домашнее инженерное оборудование

Банные печи Варвара: технические хаpaктеристики, описание, комплектация. Доступные опции для разных моделей. Общее устройство дровяной печки….

03 05 2021 20:51:58

В этой статье мы поговорим о размерах имитации бруса для внешней и внутренней отделки, длина широких балок 2,4,6 метров, ширина 140,170,180,190,195,200,250,270 мм, основные размеры: 20х135х6000 мм; 28х190х6000 мм; 20х140х6000 мм; 20х145х6000 мм; 35х190х6000 мм, толщина досок и многое другое. …

21 04 2021 18:52:24

Подробный обзор и описание модификаций счетчиков воды Ителма. Технические хаpaктеристики счетчиков, преимущества и недостатки. Как правильно подобрать счетчик…

17 04 2021 9:44:34

В этой статье вы узнаете, что лучше, ондулин или шифер, в чем отличие отличие ондулина от ондулина Смарта, и в чем разница между ондулином и ондувиллой, ондурой, гибкой черепицой и ондалюксом. С помощью этой статьи вы сможете найти дешевый заменитель ондулина….

04 04 2021 13:15:32

Установки подразделяют на два вида: электрические и газовые. Такие системы очень удобны и просты в эксплуатации. Модельный ряд разных типов водонагревателей позволит выбрать бойлер, в зависимости от нужного объема потрeбляемой воды и энергоресурсов для ее нагрева . …..

28 03 2021 1:23:14

В печах Кузнецова была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть “колпаковыми”, поскольку внутри них образовывался, так называемый колпак – тепло выделяемое пламенем и нижними деталями печи….

26 03 2021 4:18:47

Стандартная К Н С из полипропилена или полиэтилена – это шахта в земле до 12 метров глубиной. В её пластиковый корпус помещены насосы, управляющие механизмы,поплавковые датчики, площадки для рабочих и запopная арматура ……

19 03 2021 3:15:56

Обзор-инструкция на электрические котлы Протерм Скат 6,9,12,14,18,21,24,28 К. Технические хаpaктеристики, отзывы и цена. Ошибки, неисправности, схема подключения….

14 03 2021 2:13:39

При обустройстве дома часто возникает ситуация выбора типа отопления помещений. На выбор типа отопления влияет множество факторов ……

02 03 2021 6:43:16

схема, фото, видео, расход электроэнергии

Для того, чтобы система отопления работала максимально эффективно, необходимо использование современного отопительного котла. Существует множество видов этих агрегатов, работающих на самых разнообразных видах топлива – газ, твердое топливо, электричество – в ход идет все, что может давать тепловую энергию. Вниманию современного потребителя на рынке предоставлен обширнейший выбор моделей котлов, однако если есть схема, материалы, и достаточные знания, сделать электрокотёл своими руками может каждый.

Что представляет собой электрокотел?

По большому счету, электрокотел – это обычный резервуар из металла, оснащенный ТЭНом (тепловым электронагревательным элементом). В нашей стране наибольшей популярностью пользуются модели электрических котлов, мощность которых составляет 6 кВт. Обычно для отопления небольшой квартиры или дома этой мощности хватает «за глаза».

Пример самодельного электрокотла

Наиболее рационально использовать сделанный своими руками электрический котел как вспомогательное устройство, если в доме есть установленный основной агрегат, работающий на другом виде топлива – жидком или твёрдом. Если же в вашем доме нет оборудования такого типа, то можно использовать несколько котлов отопления. Самостоятельно одолеть эту несложную науку просто, хотя и не так быстро, как хотелось бы.

Электрокотел своими руками, сделанный грамотно и по всем правилам, это современное устройство, которое отлично справляется с автоматической поддержкой заданного температурного режима в помещении.

С этой статьей читают: Выбираем электрокотёл для отопления дома 50, 100 и 150 квадратных метров

Обязательные конструктивные элементы

Для того, чтобы устройство полноценно справлялось с возложенными на него обязанностями, нужна автоматика для электрокотла и несколько датчиков. Использовать автоматический блок очень важно – при правильно заданном программном уровне нагрева отопительный котел не будет слишком сильно нагревать жидкость в системе, одновременно с этим поддерживая необходимый температурный режим. Это отличная возможность сэкономить.

Электрический котел своими руками стоит делать только тогда, если вы полностью уверены в своих знаниях и умениях. Если это не так, то не стоит браться. Допущенные ошибки – это не только нерабочее устройство, но и высокий риск получить в доме пожар от сгоревшей проводки.

Еще один крайне важный момент, касающийся всех устройств, неважно, магазинный или самодельный электрокотел для отопления вы используете – его следует заземлить. Об этом обязательно нужно помнить, иначе в какой-то момент (чаще всего неожиданный) вас может ударить током такой мощности, что мало совсем не покажется.

Как правильно делать заземление

Контур заземления

В идеале, когда отвод делается еще на стадии строительства дома, но если такой возможности нет, подойдет следующий способ.

В землю вбиваются 3 стальных прута диаметром 3-4 мм на небольшую глубину (в штык лопаты), и на расстоянии 200-220 см друг от друга. У вас получится треугольный контур. Дальше выкапываете небольшую канаву, куда закладываете стальную проволоку Ø8-10 мм и соединяете ею на сварку прутья. Канавку закапываете, а концы проволоки выводите на отвод и также привариваете.

Некоторые домовладельцы кидают заземление на металлические заборы, скважинные трубы и т.д. Это не самая хорошая идея, поскольку удар тока если не убьет, но будет весьма ощутимым.

Разновидности электрического отопительного агрегата

Конструкция самодельного электрокотла

Самодельный электрический котел отопления может быть создан в двух вариациях на выбор. Он может быть электродным или ТЭНовым. Есть еще индукционные котлы, которые нагревают воду при помощи магнитного поля, но сделать такое устройство самостоятельно – задача нереальная.

Самодельный ТЭНовый котел

Конструкция ТЭНового котла

Для того чтобы сделать устройство ТЭНового типа, вам прежде всего нужно найти подходящий резервуар, форма которого особой роли не играет. Подогрев воды в таком котле осуществляют установленные ТЭНы, которые необходимо будет приобрести в магазине в необходимом для конкретно вашей схемы количестве. Обычно для стандартного электрокотла, призванного обогревать не очень большую площадь, хватает двух-трех тэнов. Купленные ТЭНы сразу имеют головку с резьбой, поэтому вкручивать их будет удобно.

Рассмотрим, как сделать электрокотел. Что для этого будет нужно:

1. Обычный шаровой кран.
2. Гайки и ТЭНы.
3. Несколько патрубков. Трех будет достаточно. Обратите внимание – их диаметр не должен быть меньшим, чем диаметр отопительных труб в системе.
4. Пара пластин диаметром 15 сантиметров.
5. Труба из стали диаметром 15 сантиметров.

Чтобы сделать самодельный электрический котел, важно правильно подобрать его размеры. Будущий корпус котла должен быть существенно длиннее ТНнов. На торцы будущего котла необходимо наварить заглушки. Сбоку необходимо впаять два патрубка – на подачу и обратку.

Теперь еще одно решение – как расположить ТЭНы. И так понятно, что расположение нагревателей будет вертикальным, вопрос в другом – снизу или сверху их устанавливать.

Разница в следующем: если в электрокотле для отопления своими руками ТЭНы установить внизу, то в случае их перегорания для замены из котла придется сначала сливать жидкость, а потом заливать ее обратно, что требует времени. С другой стороны – такое расположение обеспечивает максимальный контакт теплоносителя и нагревательных элементов, а также уменьшает риск перегорания спирали, не до конца опущенной в воду.

Если сделать наоборот – замена ТЭНов будет проще, воду в систему доливать не придется. Но с другой стороны – в верхней части агрегата будет часто скапливаться воздух. Но решается такая проблема достаточно просто – установкой автоматического газоотводчика.

Как первый, так и второй вариант имеет свои плюсы, и выбор остается за вами. Далее все несложно – на резьбу тэнов накручиваем гайки соответствующего диаметра и завариваем их. В расположенный снизу агрегататорец устанавливается патрубок для удобного слива жидкости. После на всех патрубках следует нарезать резьбудля удобного подключения к системе отопления.

Вот и все – устройство можно устанавливать на отопительный контур и подключать к сети.

Самодельный котел, работающий на электродах

Котел электродного типа нагревает теплоноситель немного иначе. В нем имеется два электрода, один из которых заряжен отрицательно, а другой положительно, и движение ионов между ними и нагревает жидкость.

Чертежи электродного котла своими руками не так уж сложны, а само устройство обойдётся вам дешево. Даже если вы будете покупать все детали, это все равно будет недорого.

Схема устройства электродного оборудования

Итак, что вам понадобится:

1. Резина для уплотнителей, несколько болтов и гаек.
2. Диэлектрик на ваш выбор.Это материал, не проводящий электричество. Можете взять текстолит.
3. Фланец. Лучше всего подойдет плоский.
4. Несколько муфт с резьбой изнутри.
5. Пруток из металла, толщиной 2 сантиметра.
6. Труба. Лучше всего взять диаметр 5 см.

При помощи сварки устанавливаем муфту в один из торцов, а вторую располагаем сбоку, ближе к торцу, расположенному с другой стороны, на который необходимо приварить фланец. Далее берем металлически прут, просверливаем его и нарезаем внутри резьбу. Это отверстие необходимо для болта, при помощи которого мы будем крепить к диэлектрику электрод. Обязательно изолируйте электрод от соприкосновения с корпусом, иначе замкнет.

Чтобы котел электрический самодельный получился аккуратным, из диэлектрика вырезаем круг по размеру фланца. В круге просверливаем необходимые отверстия посередине и для крепления. Перед сборкой агрегата прикручиваем пруток. Чтобы стык был надежнее, между фланцем и диэлектриком можно положить прокладку из резины, после чего затянуть все болты. Все, устройство готово к эксплуатации.

Естественно, здесь приведен «программа минимум», а вы можете добавить к устройству блок управления с термодатчиком, и другие упрощающие управление устройства. Но согласитесь, все оказалось не так уж сложно, как могло показаться на первый взгляд, а вы смогли получить качественный и недорогой отопительный прибор.

Как собрать электрокотел своими руками:

Электродный котел своими руками чертежи и инструкция по изготовлению

Электрический ионный или электродный котёл предназначен для обустройства автономной отопительной системы.

Простота конструкции и низкая стоимость основных комплектующих элементов позволяет достаточно легко выполнить электродный котел своими руками.

Устройство и принцип действия

Все котлы электродного типа являются современной разновидностью традиционного электрического котла и широко применяются в отоплении частных домовладений или загородных дач. Главным отличием такого оборудования является замена классических ТЭНов блоком электродов, являющихся нагревательными элементами, что обеспечивает очень высокие показатели эффективности и долговечность устройства.

Конструкция любого электродного прибора представлена цельнометаллической трубой, которая покрыта полиамидным внутренним изолирующим слоем. Внутрь такой трубы ввариваются входные и выходные патрубки для теплового носителя, а также питающие клеммы и заземление.

Одна сторона трубы герметично запаивается, а другая сторона должна быть обеспечена электродным блоком с изоляторами в виде полиамидных гаек. Дорогостоящее современное оборудование оснащается автоматическими устройствами, а также дистанционной системой управления и GSМ-модулем.

Устройство электродного котла

Стандартные электродные котлы заводского изготовления, как правило, имеют длину не более 60см при диаметре 32см. Средние показатели мощности подобного устройства варьируются в пределах 2-50 кВт, что позволяет выполнить полноценный обогрев помещения с объёмом до 80-1600м³. Следует помнить, что однофазные модели с мощностью в пределах 2-6кВт пригодны только для обустройства отопительной системы частного домовладения. Любое трехфазное оборудование с показателями мощности в пределах 9-50кВт востребовано при необходимости обеспечить качественное отопление большой промышленной площади.

Важно отметить, что потребление электрической энергии любыми ионными котлами является оптимальным только при температуре теплового носителя внутри системы на уровне 75°С.

Электродный котел своими руками чертежи

Чтобы правильно определиться с чертежами при самостоятельном изготовлении электродного котла, необходимо учесть все основные конструктивные особенности такого отопительного оборудования:

• схема использования электродов была предложена Н.Тесла и основана на нагреве благодаря электрическому сопротивлению теплового носителя,
• эффективность эксплуатации обуславливается конструктивной особенностью и минимизирует необходимость осуществлять техническое обслуживание,
• в традиционных электрических котлах нагревательные элементы располагаются в донной части конструкции и обеспечивают постепенный прогрев теплового носителя снизу вверх, а принцип функционирования ионного оборудования предполагает наличие нагревательного элемента в виде самого теплоносителя,
• внутри накопителя размещаются электроды, пропускающие незначительное количество электрического тока, в результате чего осуществляется нагрев системы до определенного коэффициента полезного действия.

При выполнении чертежей нужно обязательно учитывать, что показатели мощности ионного устройства обладают прямой пропорциональностью к уровню сопротивления теплового носителя.

Чертеж электродного котла

Одноконтурная конструкция с электродным котлом применяется исключительно для отопления домовладения, а двухконтурная – позволяет отапливать помещение и обслуживать систему ГВС.

Создание грамотных чертежей самостоятельной отопительной системы предполагает указание всех элементов и количества контуров, которое может быть представлено двухконтурными и одноконтурными вариациями.

Все о плюсах и минусах инфракрасных обогревателей читайте на нашем сайте. А также рассмотрим цены на приборы.

Для чего нужен бак аккумулятор в системе отопления, вы узнаете, прочитав эту статью.

О том, как организовать подпитку системы отопления, читайте по ссылке.

Порядок выполнения работ по изготовлению нагревателя

Легче всего выполнить нагреватель из стальной трубы, которая послужит будущим корпусом ионного котла. На один торец насаживается муфта, а с другой стороны устанавливается стандартный тройник. Такие элементы должны максимально плотно и герметично прилегать к корпусу. Именно посредством тройника поток теплового носителя поступает к нагревателю, после чего перемещается в систему отопления.

На следующем этапе самостоятельного изготовления электрод устанавливается в корпус ионного котла со стороны тройника, после чего фиксируется в неподвижном положении посредством изолятора. Хороший результат даёт изоляция электрода от стенок корпуса при помощи обычной заглушки с радиатора биметаллического типа.

Установка электродного котла в систему отопления

В такой заглушке просверливается отверстие, а фиксация осуществляется стандартной гайкой. Прежде чем приступить к завариванию готовой конструкции, внутрь корпуса заливается примерно 700 мл жидкости.

Заключительный этап изготовления нагревателя предполагает приваривание к трубе корпуса пары стальных болтов «М-8» или «М-10». Такая конструкция позволит беспроблемно закреплять провода на «Заземление» и «Ноль». Участки контактов требуют обязательной качественной изоляции.

Полностью готовую, собранную конструкцию электродного котла следует подвергнуть внимательному визуальному осмотру, чтобы исключить наличие погрешностей сборки.

Инструкция по сборке

Собрать и установить электродный котёл самостоятельно не сложно, но такой процесс предполагает строгое соблюдение основных рекомендаций.

Категорически запрещается применять УЗО в процессе монтажа электродного котла, поэтому полная безопасность эксплуатации может быть обеспечена установкой элементов, представленных:

• автоматическими клапанами, посредством которых удаляется воздух,
• предохранительным клапаном,
• манометром, контролирующим показатели мощности всего устройства и подключаемым к отопительной системе посредством трехходового крана,
• расширительным ёмкостным баком,
• основной запорной арматурой.

Установка собранного электродного котла осуществляется только в вертикальном положении, что обусловлено конструктивными особенностями устройства. Чтобы обеспечить безопасную работу, фиксация прибора производится на стене, поверхность которой выполнена из металлического листа. С целью заземления рекомендуется применять медные провода диаметром 0,4мм. Провода на сопротивление должны иметь показатели в 4 Ом, и подключаются на нулевую клемму. При максимальном температурном режиме нагрева теплового носителя до 120˚С, вариантов подключения электродного котла может быть несколько:

• однофазный или трехфазный вариант подключения для использования котла в качестве единственного источника теплоснабжения,
• установка для одновременной эксплуатации с другим отопительным оборудованием, включая твёрдотопливные котлы.

Наибольшей популярностью пользуется установка в качестве отопительного оборудования и проточного водонагревателя.

В этом случае обязательным условием является монтаж основных узлов для обеспечения автоматического контроля.

Вывод нагревателя в рабочий режим

Показатели мощности самостоятельно собранного электродного котла напрямую зависят от количества солей в тепловом носителе, поэтому необходимо грамотно осуществить вывод нагревательного устройства в режим работы. Также важно помнить, что теплоносителем должна быть дистиллированная или хорошо отстоянная водопроводная вода. Прежде чем приступить к наладочным работам, необходимо подготовить основные материалы, представленные содой, амперметром, шприцом и любой ёмкостью.

Если в вашем доме стоит газовая колонка, необходимо следить за ее работоспособностью, ведь неожиданное отсутствие горячей воды вызывает немало дискомфорта. Почему тухнет газовая колонка? Рассмотрим, как решить эту распространенную проблему.

Обзор вариантов котлов для водяного теплого пола представлен в этой статье.

Учитывая ориентировочную мощность ионного котла, амперметр присоединяется к проводам, а в отдельной ёмкости смешивается раствор на основе одной части соды и десяти частей отстоянной или дистиллированной воды.

Посредством шприца водно-содовая смесь заливается в котел, после чего осуществляется плавный разогрев системы и вывод её на полный рабочий уровень. Правильность наладки работы оборудования отслеживается по показателям амперметра, а оптимальным является уровень в 16-17А.

самодельный электрический котел для отопления дома, блок управления, чертежи, схема с ТЕНом, из трубы

Отопление дома при помощи электричества — наиболее технологичный вариант. Электрическая энергия без потерь преобразуется в тепловую, удобно и дешево транспортируется.

Есть ряд типовых решений для организации отопления — тепловые насосы, обратные кондиционеры, керамические инфракрасные излучатели, конвекторы, электрокотлы. Популярной является установка электрического котла.

Электрический котел для отопления дома

Преимущества установки центрального электрического отопителя:

1. Применение других видов топлива параллельно с электричеством.
2. Возможность встроить в уже существующую систему отопления.
3. Экономия на нагревателях.
4. Простота конструкции и ремонтопригодность.
5. Экономия при наличии дифференцированных тарифов на отопление.
6. Низкая стоимость оборудования, возможность дистанционного контроля.
7. Доступность технологии, возможность собрать отопитель своими руками.
8. Возможность установки в систему отопления частного дома и подсобных помещений.
9. Оптимальное решение при наличии альтернативных источников энергии: солнечной панели или ветрогенератора.

Устройство электрокотла

Есть различные методы реализации электрического котла, но любой содержит три компонента:

1. Нагреватель.
2. Корпус.
3. Группа управления и безопасности.

Различия электрических котлов, как правило, это вариации этих параметров и опций.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится.

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

1. Провода соответствующего сечения. Сечение рассчитывается исходя из мощности и длины, для мощной системы лучше подключение силового кабеля и 380 вольт.
2. Заземление: металлические детали стоит присоединить к контуру заземления.
3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

1. Контроллер или блок управления.
2. Амперметр.
3. GPS-модуль.
4. Механический клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Схемы самодельных электрокотлов

Домашний мастер без труда соберет электрический обогреватель в своей мастерской. Есть ряд схем и решений, которые оптимальны для различных условий.

Из чугунной батареи с ТЕНом

Если обогреть планируется небольшое утепленное помещение (бытовка, гараж, изолированная комната) дешевым вариантом будет превращение чугунной батареи в электрический обогреватель. Этот вариант выполняет роль электрического котла и теплообменника.

Для сборки потребуется:

1. Чугунная батарея. Длина батареи выбирается исходя из теплопотерь помещения. Одно стандартное ребро способно выделять 0,1—0,2 Квт/ч.

2. ТЭН должен быть жидкостной, с возможностью герметичного резьбового присоединения. Длина нагревателя по возможности на длину батареи — тогда добьетесь максимального КПД.

   Мощность ТЭНа меньше, чем возможность теплопередачи батареи — можно не применять регулятор.

3. Регулятор мощности. С небольшой мощностью справится ШИМ, если батарей несколько, можно приобрести многополосный контроллер.
4. Электропровода необходимого сечения.

ТЭН устанавливается в нижнюю пробку батареи. Если батарея будет изолирована, противоположные пробки заглушены, а над ТЭНом в пробку врезается дополнительный расширительный бачок, который служит также «лейкой» для заполнения и развоздушивания батареи.

Если батарея будет служить электрокотлом, к противоположной стороне батареи внизу подключается подача холодной воды, вверху батареи — отбор холодной воды.

Обязательно при монтаже применяем правила безопасного монтажа электропроводки.

Внимание! При малом сечении проводов, не заизолированных скрутках или слабых контактах есть риск пожара.

Вам также будет интересно:

Из трубы

Есть следующие виды электрических котлов, изготавливаемых из трубы.

Индукционный

Работает на принципе электромагнитной индукции.

Внутрь пластиковой трубы помещается металлический штырь.

Сверху через диэлектрик навивается спираль из толстого медного провода.

На провод подается постоянный ток, сердечник нагревается и передает температуру протекающему теплоносителю.

С теплоэлектронагревателями

Простейший котел можно собрать из металлической толстостенной трубы или огнетушителя на 10 килограммов. Нагреватель в этой системе — обычный ТЭН. Он состоит из нагревающейся нихромовой спирали, погруженной в теплопередающий сердечник и гидроизолирующую оболочку. ТЭН, по сути, бытовой кипятильник.

ТЭН устанавливают как внизу, так и вверху емкости. Спирали нагревателя легко вставляются и вынимаются без проведения сварочных работ, так как срок службы нагревательных спиралей ограничен, их потребуется периодически менять. Нить нагревателя при пропускании тока раскаляется, и греет воду.

Если требуется большая мощность, можно собирать проточный комбинированный котел из нескольких блоков, соединенных перемычками.

Электродный котел

​

Суть работы электродного котла — принцип электролиза. Котел состоит из трубки — корпуса, внутрь которой через диэлектрическую прокладку опущен штырь из металла. Корпус подключен к «нулевой» фазе и заземлен.

С одной стороны корпуса — подача холодной воды, с другой — отвод нагретой. Важный элемент — теплоноситель, в него добавляются определенные присадки.

Вода нагревается за счет движения электронов между анодом и катодом.

Электродный котел своими руками несет потенциальную опасность. Система отопления в этом случае является элементом электрической цепи. Если провод заземления из-за каких-то причин повредится, система становится опасной — если коснуться корпуса, можно получить удар током.

Изготовление своими руками

Постройка котла состоит из двух этапов — проектирование и сборка.

Проектирование и подготовка чертежа

​

На этапе проектирования определяют:

1. Вид котла. Разница в КПД котлов небольшая, поэтому лучше выбрать проверенную годами ТЭНовую схему.
2. Мощность котла. Определяется по сумме мощностей нагревателей и зависит от теплопотерь помещения, а также тепловой мощности батарей.
3. Общую схему и рисуют проект.

Сборка

Сборка состоит из нескольких этапов.

Поиск и подготовка

Для нашей конструкции потребуется обрезок трубы 150 мм диаметром, две заглушки, электронагреватели, штуцера для входа/выхода теплоносителя, подключения нагревателей и клапана развоздушки.

Обработка материалов

Трубу требуется герметично заварить, подключить штуцера. Для этого обращаемся к знакомым сварщикам. Задача облегчается, если есть корпус от огнетушителя — он выполнен из стойкой к коррозии стали, толщина и габариты вполне подойдут. Остается только приварить резьбовые соединения.

Окончательная сборка

Чтобы собрать электрический котел, нам потребуются:

1. Инструменты: разводные и рожковые сантехнические ключи, отвертка и индикатор электричества.
2. Расходники: уплотнительные прокладки, льняная пакля или фум-лента.

Сборка идет по логическим этапам:

• Присоединение ТЭНов в корпус. Желательно, чтобы они располагались в нижней части — так нагрев будет равномернее.
• Монтаж к стене. Для этого заранее привариваются монтажные кронштейны. Можно воспользоваться стяжными хомутами.
• Подключение к системе отопления. Все соединения должны быть с кранами — это облегчит снятие электрического котла в случае ремонта.
• Присоединение к контактам ТЭНа электрических проводов. Подключать лучше через регулятор мощности.
• Обязательно заземлить корпус. Это исключит поражение электрическим током в случае «пробоя» изоляции нагревателя.

Испытания

Котел запускается только на заполненной системе отопления. При проверке особое внимание стоит уделить целости контактов, наличия электрического «пробоя». Для этого потребуется индикатор. Если при присоединении проводов лампочка индикатора светится – отключаем прибор и проверяем, где произошла утечка тока.

Сложности при постройке

Конструкция электрического котла проста и ошибок допустить сложно. Главное — подобрать целый ТЭН, который будет в размер с корпусом. Все сварные соединения должен выполнять профессионал, иначе возможны протечки.

​

Герметизировать стыки лучше льняной паклей и специальной пастой. Наматывая много льна, можно повредить соединения.

Для безопасной работы котла в систему встраивают термостат предельного действия — при достижении высокой температуры теплоносителя это устройство отключает ТЭН.

Для более эффективной работы электрический котел теплоизолируют, поместив его в утепленный пенопластовый корпус.

Самодельный на ТЭНах или заводской

При желании приобретают электрический котел заводского изготовления. Однако, стоит понимать, что самодельная конструкция выйдет дешевле при одинаковом КПД, к самодельному котлу можно подключать различные вариации управления, дополнять обвязку новыми узлами. В готовом заводском изделии этой возможности не будет.

Фото 1. Электрический настенный котел одноконтурный, модель ЭВПМ-Next, производитель – «ЭРДО», Россия.

Правильно работающий электрический котел оптимально справляется с нагревом дома, не допускает пробоев электроэнергии на батареи.

Проектирование и реализация сложных и малопонятных схем подключения проводится под надзором опытных специалистов.

Жидкость в котле не закипать, нагрев равномерный и постоянный. Предпочтение отдают низкотемпературным системам — они безопаснее и более контролируемы. Если есть скачки температуры — замените нагреватель и регулятор.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как самостоятельно изготовить электрокотел.

Заключение

Электрический котел — комфортный и технологичный вид отопления. Он практически не требует ремонта и ухода и способен работать длительное время.

Самодельный электрический котел отопления – Система отопления

Монтаж обогрева включает терморегуляторы, коллекторы, крепежи, батареи котел, бак для расширения, развоздушки, систему соединения, увеличивающие давление насосы, трубы. Конструкция отопления дома включает важные части. На открытой странице мы попбробуем помочь выбрать для особняка нужные узлы отопления. Указанные части монтажа очень важны. Поэтому подбор каждой части системы необходимо осуществлять технически правильно.

Без обогрева дома в нашем климате не обойтись, и при решении данного вопроса многие люди устанавливают электрический котел отопления. Такие котлы используются для нагрева теплоносителя в радиаторах, и за счет этого обогревается все здание. Электрический котел можно установить в любом здании, где есть электроснабжение, что делает его общедоступным, в отличие от использования, например, газовых или дровяных котлов.

Схема системы отопления дома.

Данные отопительные котлы питаются от электросети дома, они ничем не уступают в практичности и эффективности такому распространенному источнику тепла, как газовый котел отопления.

Особенности конструкции электрического котла отопления

Схема системы отопления дома.

Рассмотрим принципиальную схему указанного оборудования. Основной составляющей электрического котла отопления является трубчатый электронагреватель, при помощи которого электрическая энергия преобразовывается в тепловую. Сделать котел можно из трубы большого диаметра или другого подходящего предмета, его размер должен обеспечивать достаточную емкость для нагрева теплоносителя. Кроме ТЭНа, котел отопления состоит из таких дополнительных элементов, как регуляторы, датчики, фильтры, циркуляционный насос, расширительный бак, предохранительный клапан и другие.

При конструировании такого оборудования надо четко понимать электрическую составляющую работы и все нюансы, что с ней связаны. Для нагрева теплоносителя используется нагревательный элемент, который работает от электричества.

Хотя жидкость может циркулировать и естественным путем, чтобы повысить эффективность работы оборудования, лучше всего установить циркуляционный насос.

Самодельный электродный котел: особенности изготовления

Схема электрического котла.

Наиболее часто, для того чтобы изготовить самодельный электрический котел отопления, выбирают схему электродного котла.

Особенность конструкции предусматривает использование трубопровода большого диаметра, он зависит от размера выбранного вами нагревательного элемента. Как вариант может быть использована схема со съемной трубой. Хотя такая конструкция и более сложная в изготовлении, но она позволяет сделать оборудование универсальным и при необходимости замены или ремонта нагревательного элемента делать это быстро и просто, без проведения демонтажа системы отопления.

Преимущества электрокотла:

• основным аргументом установки такого оборудования является то, что электричество является самым доступным источником энергии, чего нельзя сказать о газе или, например, дровах;
• его работу легко контролировать и автоматизировать;
• во время работы нет никакого шума;
• нет необходимости в установке и обслуживании дымохода;
• более простая регистрация, по сравнению с регистрацией газового оборудования;
• использование регуляторов температуры не позволяет перегреваться котлу;
• доступная цена;
• небольшие габаритные размеры;
• высокий уровень надежности и возможность работать круглосуточно.

Схема электродного котла.

Обычно берут нагревательный элемент, мощность которого не превышает 5 кВт, но здесь все зависит от того, какую площадь вы планируете отапливать. ТЭН работает от обычно сети напряжением 220 В, поэтому никаких сложностей с его подключением не возникает.

При выборе формы корпуса для нагревательного элемента нет особых требований, она может быть произвольной формы. Ее размер не должен быть очень большим, иначе теплообмен между горячей водой и воздухом будет проходить в самом котле, а не в радиаторах отопления.

Необходимо знать, что при увеличении камеры нагрева коэффициент полезного действия оборудования будет снижаться. В зависимости от выбранной конструкции, ТЭН можно установить прямо в трубу, в данном случае котел просто отсутствует. Не забудьте предусмотреть возможность простой и доступной замены нагревательного элемента.

Для того чтобы задавать температуру, в системе отопления используется потенциометр, который устанавливают возле терморегулятора или в другом удобном месте теплотрассы. В том случае, когда на выходе из котла низкая температура, надо уменьшить обороты циркуляционного насоса.

Индукционный котел своими руками

Схема индукционного котла.

Данное оборудование работает на основе электромагнитной индукции. Создается переменное электрическое поле, и за счет этого происходит нагрев теплоносителя. По своему устройству оно напоминает двухконтурный трансформатор.

Сначала магнитной системой создается переменное магнитное поле, вследствие чего создаются индуцированные токи, что нагревают металл теплообменного устройства. Затем от нагретой поверхности происходит нагрев теплоносителя.

Достоинства указанного оборудования:

• нет нагревательных элементов;
• нет разъемных элементов, что увеличивает надежность системы;
• минимальное образование накипи;
• можно использовать разный теплоноситель;
• высокая степень электрической безопасности.

Недостатками являются большой вес и габаритный размеры конструкции, ее высокая стоимость и сложность регулирования мощности.

Схема установки электрического котла.

Чтобы сделать простой индукционный котел, надо купить сварочный инвертор. Сварочный ток инвертора будет прямо пропорционален мощности котла, оптимальным считается ток в 15 А. Для корпуса используют металлическую трубу, а в качестве материала, что будет нагревать индукционным током, берут проволоку диаметром 7 мм и длиной 5 см.

В пластиковую трубку проволока насыпается произвольно. Надо предусмотреть, чтобы она не попадала в трубопровод. Для того чтобы сделать индукционную катушку, пластиковая трубка с проволокой обматывается медным эмалированным проводом в количестве 90 витков.

После того как устройство сооружено, вырезается часть трубы и оно устанавливается при помощи переходников в систему отопления. Нельзя включать такое оборудование без наличия теплоносителя в системе, иначе пластиковая трубка просто может расплавиться.

Индукционный котел можно устанавливать только в систему, где есть принудительная циркуляция теплоносителя. Котел располагают не ближе чем за 30 см от других приборов и не выше 80 см от пола.

Особенности монтажа электрического котла отопления

Для проведения работ по монтажу указанного оборудования вам понадобится:

Источник: http://1popechi.ru/elektrokotly/otopleniya-samodelnye-elektricheskie.html

Обогрев важен совершенно в любом частном доме. Соответственно, людям необходимо приобретать очень сложные отопительные системы, имеющие немалую цену. Монтаж стандартных печей постепенно уходит в прошлое.

Самодельный котел отопления требует наличия труб и вентилей.

Множество людей, планирующих построить свой личный дом, часто спрашивают себя, каким образом им предстоит отапливать будущее здание, какую фирму-производителя лучше выбрать. Существует масса вариантов решения их вопроса.

Однако следует рассказать о наиболее экономичном и довольно простом способе отопления: о том, как сделать электрический котел своими руками.

Для решения проблем отопления многие обзаводятся электрокотлами для обеспечения теплом радиаторов и воды. Причина использования именно электричества заключается в том, что доступ к нему имеется в каждом частном поселении. В отличие от газа, с которым могут быть большие проблемы, электричество доступно круглосуточно. Более того, его применение на долговечной основе выйдет не дороже использования газа для обогрева.

Электрические котлы для отопления питаются от электросети дома. Таким образом, они обеспечивают высочайший уровень надежности, что можно сравнить с газовыми аналогами.

Ассортимент котлов на данный момент является весьма обширным. Существует большое число разнообразных электрических котлов отопления различной конструкции и с разным функционалом. Фирм-производителей электрокотлов также очень много. Однако как поступить, если у вас недостаточно средств для того, чтобы купить электрокотел? Наиболее рациональным решением является создание его самостоятельно.

Электрический котел: особенности конструкции, необходимые компоненты

Принципиальная схема котла на ТЭНах.

Наиболее важная часть совершенно любого электрокотла — это ТЭН (трубчатый электронагреватель), преобразующий электрическую энергию в тепловую. Котел может быть создан с использованием трубы из металла или чего-то металлического, что даст возможность обеспечить полость достаточными размерами. Помимо этого, электрический котел включает вспомогательные компоненты: датчики, регуляторы и прочие.

Нынешние электрокотлы оборудуются специальным баком расширения, циркуляционным насосом, фильтром и предохранительным клапаном.

Однако не стоит хвататься за первую попавшуюся возможность и приобретать уже готовые решения, ведь есть возможность выполнить самодельный электродный котел отопления. Для этого необходимо четко понимать конкретные нюансы процесса, связанные с электрической составляющей работы.

Электрический котел функционирует, как и любой прочий котел, использующий альтернативный вид топлива. ТЭН нагревает воду, которая впоследствии обогревает радиаторы. В этом нет ничего сложного, и все происходит по одной четкой схеме.

Циркуляция жидкости может осуществляться как естественно, так и благодаря специальным насосам. Если же в доме оборудуются электрические котлы, то рациональней позаботиться о естественной циркуляции воды, а не использовать насосы. Это является еще одним аргументом в пользу надежного и экономного использования электричества.

Самодельный электрокотел, как и фабричный его аналог, должен обязательно оборудоваться:

• специальным предохранительным клапаном;
• фильтрами;
• расширительным бачком;
• насосом для обеспечения циркуляции воды в комплексе.

Каким должен быть самодельный электродный котел

Устройство и принцип работы электродного электрического котла.

Построен данный котел может быть по-разному. Наиболее простым вариантом является установка ТЭНа в комплекс отопления. В таком случае необходимо, чтобы трубопровод, в котором будет размещен прибор, был довольно толстым. Трубу подбирают в зависимости от размера нагревательного компонента.

Существует и другая вариация со съемной трубой. Это замечательное решение, которое может потребоваться в случае быстрой замены ТЭНа либо его срочной починки. Создание котла таким способом является более сложным, однако превосходная мобильность и универсальность комплекса все компенсируют.

Почему стоит выбирать электрический котел?

Проблема отопления загородного дома вполне решаема установкой самодельного электрического котла. Выбор в его пользу можно очень просто объяснить. Далеко не каждый поселок снабжается газом, в то время как электричество есть практически везде.

Если говорить о других видах топлива, то с ними могут возникать проблемы. Электроэнергия, в свою очередь, подается круглосуточно. Потребление газа, может, и обойдется дешевле, однако не настолько, чтобы полноценно исключать применение других видов топлива.

Более того, электрокотел для отопления является более дешевым, нежели стандартный заводской. Он получает питание от сети дома, чем обеспечивает довольно высокий уровень безопасности в сравнении его с прочими видами подобного оборудования. В работе он практически не производит шума, и его легко контролировать.

Помимо всего прочего, регистрация и оформление всех необходимых бумаг в случае с электрическим котлом происходит намного проще, чем в случае с другим отопительным оборудованием. Для этого необходимо куда меньше различных документов и согласований, чем, к примеру, для газового котла. Тем не менее не стоит забывать о том, что еще до начала работ по монтажу обязательно стоит согласовать ваш прибор со специализированной эксплуатационной организацией.

Достоинства электрокотла в частном доме

Сравнительная таблица средне-статистического потребления электроэнергии электродным и ТЭНовым электрическими котлами.

Наиболее важным преимуществом подобного устройства является его способность работать круглые сутки. Монтировав на него вспомогательное оборудование, вы обеспечите поддержку конкретного уровня температуры теплоносителя в комплексе, выставляемого при помощи регулятора.

Более того, такое устройство исключает риск возможного перегрева котла.

В итоге использование подобной автоматической системы значительно сэкономит потребляемое количество электроэнергии. Еще одно важное преимущество данного теплового устройства — это его сравнительно невысокая цена и высокая надежность.

Электрокотел не загрязняет окружающую среду вредными веществами и является экологически безопасным. В нем отсутствует открытый источник огня, а значит, и продукты сгорания. Ввиду этого он не нуждается в дополнительном оборудовании дымохода, что в разы упрощает его монтаж.

Ныне создать электрокотел самостоятельно можно весьма просто, экономя при этом денежные средства. Главное — подходить к процессу установки очень ответственно. Это вдвойне касается сварки труб, поскольку при некачественной работе может случиться утечка воды из комплекса и нарушиться изоляция. Если вы не обладаете достаточными навыками по сварке, то рациональнее будет обратиться за помощью к профессионалу.

Тем не менее если сборка самодельного котла вам под силу, то вы получите еще и безопасный аппарат, который будет достаточно долго приносить тепло в ваш дом.

Список необходимых инструментов и стадии работ по монтажу

Итак, для качественного выполнения монтажа вам понадобятся:

• метизы для крепежа котла на стену и монтажная планка;
• схема верной установки электрокотла;
• дрель для отверстий под крепление;
• трубы, фланцы и муфты, отвечающие расчетным показателям;
• кабель с необходимым сечением;
• инструкция к устройству, которое вы собираетесь монтировать.

Собрав все необходимые инструменты, можно приступать к выполнению монтажа.

Сначала убедитесь в том, что материал стены может выдержать массу котла. Место подбирается так, чтобы оставалось некоторое пространство сбоку и сверху устройства. Это необходимо для обеспечения дальнейшего доступа к прибору при необходимости проведения работ по починке.

Обычно необходимое расстояние прописывают в инструкции, прилагаемой к котлу отопления. Оборудование, в свою очередь, должно быть размещено на стене без каких-либо перекосов, что очень легко проверить, используя строительный уровень.

Обязательное требование — это материал, из которого выполняется стена. Он должен быть негорючим. Для верного расположения прибора применяют специальную монтажную планку. Абсолютно все трубопроводы, подключенные к нему, должны рассчитываться исходя из особенностей насоса.

Особых сложностей в процессе монтажа возникнуть не должно. Тем не менее обратите внимание на возможные нюансы. К примеру, приборы, имеющие невысокую мощность, могут функционировать от 220 В, но для более мощных аналогов необходимо подключение к трехфазной сети. Очень важно верно выполнить расчет сечения кабеля. Это необходимо для того, чтобы он мог выдержать мощность агрегата и пропускал ток определенной величины.

После монтажа котла к нему подключают трубопроводы.

Дальнейший монтаж электрокотла: способы его установки

Интеграция электрокотла в схему отопления.

Самодельный электрический котел может быть сделан несколькими вариантами. Самым простым является монтаж ТЭНа четко в систему отопления. Здесь стоит использовать более утолщенную трубу в сравнении с прочими трубами в вашем доме.

Способ со съемной трубой будет замечательным решением в том случае, если вам понадобиться снять ТЭН для починки либо полной замены. Не отказывайтесь от мобильности и универсальности решений, поскольку в противном случае могут возникнуть дальнейшие осложнения в процессе эксплуатации. Однако стоит подметить, что, несмотря на свою эффективность, данный комплекс обладает некоторыми недостатками.

Лучше всего будет изготовить отдельно расположенный котел небольшого диаметра. Для этого рациональнее использовать стальную трубу. При этом чем меньшего размера будет котел, тем более эффективным будет его функционал. Ведь нагревать лишние объемы воды и расходовать средства на отопление нет никакой необходимости. К примеру, для отопления сравнительно небольшого дома с двумя-тремя комнатами можно использовать трубу для котла в диаметре примерно 219 миллиметров. Длина котла при этом будет равняться 0,5 м.

Трубу следует заварить крышками с обоих концов. Это необходимо для качественной и более эффективной изоляции. Затем в одной из крышек проделывают отверстие, сквозь которое будет подаваться нагретая вода в радиаторы. Нижняя область котла также должна иметь отверстие, через которое будет поступать вода для обогрева. Устройство котла остается вполне простым. Вам лишь необходимо обзавестись ТЭНом.

Итак, процесс создания электрического котла для отопления радиаторов и обогрева воды самостоятельно — это несложное дело. Для обеспечения подогрева воды стоит применять котел с достаточно высокой пропускной способностью, дабы всегда присутствовал запас воды для применения.

Источник: http://1poteply.ru/kotly/samodelnyj-elektrokotel.html

Для создания эффективной системы отопления необходим современный нагревательный котел. Это может быть устройство, работающее на электроэнергии, твердом топливе, газе. Сегодня существует также большое количество совмещенных моделей. Однако, имея достаточный уровень знаний, необходимые материалы и схему, можно с легкостью создать самодельный электрокотел для отопления.

Самодельный электрокотел для отопления

По сути, котел являет собой металлический резервуар, в котором расположен тепловой электронагревательный элемент (ТЭН). Наиболее распространёнными являются модели мощностью 6 кВт – этого вполне достаточно для отопления небольшого, хорошо утепленного дома или квартиры. Однако рациональнее всего подобный котел использовать в качестве вспомогательного при наличии основного котла, работающего на твердом или жидком топливе. Если же в системе не предусмотрено наличие котла иного типа, можно использовать два и более электрокотлов – это позволит увеличить отапливаемую площадь.

Современный самодельный электрический котел отопления, даже созданный своими руками, может прекрасно поддерживать заданный уровень температуры в помещении автоматически.

Для этого необходимо оснастить его несколькими датчиками и несложным автоматическим блоком. Использование автоматики – прекрасный способ сократить расходы электроэнергии, поскольку котел сможет поддерживать температуру в помещении на программно заданном уровне – таким образом, не будет проводиться излишний нагрев теплоносителя.

Контроль нагрева воздуха в ручном и автоматическом режимах

Ручной режим работы. Тумблер Т необходимо отключить. Далее – нажимаем Пуск. Система проверяет температуру воздуха в помещении. В случае если она ниже регулируемого показателя (замкнутые контакты ТР), автоматически срабатывает магнитный включатель. Он блокирует (временно) кнопку Пуск и запускает работу ТЭНа. Происходит постепенный нагрев теплоносителя, вследствие чего повышается температура в помещении. Как только датчик показывает, что температура в пределах установленных рамок, происходит размыкание контактов ТР и магнитного включателя ТЭНа. Нагревательный элемент отключается, кнопка Пуск разблокирована.

Автоматический режим. Тумблер Т следует включить. Это позволит поддерживать в помещении постоянную температуру, ограниченную зоной срабатывания контактов ТР. Если же температура воздуха опускается ниже указанного предела, – происходит автоматическое включение котла. Таким образом, теплоноситель нагревается, что способствует повышению температуры в помещении. При достижении заданной температуры цепь разрывается, электрический котел отопления своими руками приходит в бездействие. При необходимости включение повторяется.

Особенности подключения самодельных электрокотлов

Даже в том случае, если электрокотел для отопления своими руками является вспомогательным, он все же должен быть расположен рядом с основным котлом. При этом совмещение котлов осуществляется при помощи отводов.

Газовый и электрический котлы

Электрическая плата управления должна быть установлена на специальном изолированном от теплоносителя щите. При этом, создавая котел самостоятельно, вы также сами определяете и подбираемые для платы компоненты.

Для соблюдений всех правил монтажа, что, в свою очередь, служит обеспечением дальнейшей безопасности эксплуатируемого оборудования, целесообразным является пригласить специалиста-электрика.

Особенно важно это сделать, учитывая, что даже отдельные «кулибины» не всегда правильно могут выполнить заземление электроприбора. Кроме того, важно регулярно проверять безопасность системы – приглашать специалиста, который сможет провести необходимые замеры и выдать соответствующий акт о состоянии работающего отопительного элемента.

Пульт управления электрическим котлом устанавливают в удобном месте

Следует учитывать, что отдельные датчики, в частности, – датчик температуры воздуха в помещении (ТР-ОМб-ОЗ), необходимо устанавливать в отапливаемом помещении. Если таких помещений несколько, то датчик устанавливается в том, которое, по вашему мнению, имеет усредненный уровень прогрева. Следует отметить, что предложенная схема отопительного котла рассчитана именно на датчик данного типа – и в случае если вы его замените, замене подлежит и часть элементов электронной системы управления.

Самодельные электрические котлы отопления такого типа с легкостью прослужат вам более 10 лет. Однако важно понимать, что для достижения такого срока службы необходимо соблюдать некоторые правила монтажа, и, конечно же, – правила эксплуатации. Вот наиболее важные:

• запорная арматура ни в коем случае не должна устанавливаться ни до котла, ни после него.
• и электрощит, и сам электро котел отопление своими руками должны иметь надежно заземленные корпуса;
• в целях безопасности и перед электрокотлом, и перед щитом управления необходимо положить диэлектрические коврики;
• перед началом эксплуатации необходимо получить разрешение на использование данного типа техники у соответствующего инспектора Госэнергонадзора;
• монтаж и последующий ремонт котла может производиться только специалистом электриком.

Чертеж самодельного электрического котла

Электрические котлы отопления своими руками – чертежи:

Чертеж самодельного электрического котла

Источник: http://otoplenie-doma.org/samodelnyj-elektrokotel-dlya-otopleniya-doma.html

Одним из вариантов организации автономного отопления является использование электрического агрегата. Аппараты заводского производства имеют довольно высокую стоимость.

Поэтому некоторые пользователи, обладающие навыками работы с металлом и имеющие хотя бы элементарные познаниями в электротехнике, предпочитают изготовить электрокотёл для отопления своими руками.

Меры безопасности, необходимые при изготовлении и эксплуатации

Перед изготовлением и установкой электрического теплогенератора необходимо оценить свои силы и навыки. Прежде всего, изготовитель должен владеть технологией проведения сварочных работ.

Внимание! Схема подключения агрегата к электропитанию должна быть выполнена грамотно, кабели размещены в кабель-каналах, прибор необходимо оснастить надёжным защитным кожухом и качественно закрепить на стене.

Неаккуратный монтаж, непродуманное расположение отопительной системы и безграмотная эксплуатация электрооборудования могут стать причиной пожара. Особенно надо быть внимательным, если самодельный электрокотёл отопления предназначен для обогрева деревянного домостроения.

Установка автоматики на электрическом теплогенераторе не является абсолютной гарантией безопасности и полноценной заменой «живого контроля». Любые материалы, используемые при создании агрегата, имеют свой срок использования, поскольку они постепенно теряют свои потребительские качества – металл разрушается коррозией, пластик теряет эластичность, резине со временем грозит пересыхание. Поэтому контроль человека за работой такой отопительной системы является обязательным.

Конструктивные составляющие электрического теплогенератора

Электрокотёл собранный своими руками, чаще всего, представляет собой ёмкость типа металлической трубы. Основным элементом такого теплогенератора является ТЭН. Использование дополнительного оборудования – датчиков и регуляторов – облегчает эксплуатацию самодельного агрегата и повышает уровень его безопасности.

Наиболее простым вариантом является установка ТЭНа непосредственно в отопительную систему. Основные требования в данном случае – труба, в которой монтируется ТЭН,  выполняется съёмной и должна иметь больший диаметр, чем остальные трубы. Возможность снимать трубу пригодится в случае необходимости замены нагревательного элемента.

Внимание! Обеспечить эффективную эксплуатацию системы может только отдельно стоящий агрегат.

Электрический котёл, предназначенный для обогрева небольшого дома с двумя-тремя комнатами, может изготавливаться из отрезка стальной трубы длиной 500 мм и диаметром 219 мм. С обеих сторон труба заваривается стальными крышками. Верхняя крышка должна иметь отверстие, предназначенное для подсоединения трубы отопительной системы, по которой горячий теплоноситель поступит к радиаторам. Для охлаждённой воды, поступающей из обратной трубы, отверстие предусматривается внизу сбоку аппарата.

Сам ТЭН в самодельный теплогенератор монтируется либо на нижней крышке, либо внизу сбоку. Нагреватель в последнем случае должен устанавливаться с противоположной стороны от патрубка, служащего для поступления остывшей воды.

Чертежи для сбора котла своими руками выбираются в зависимости от предпочтённой конструкции, должен быть оснащён следующими элементами:

• расширительным бачком;
• циркуляционным насосом;
• предохранительным клапаном;
• фильтрами.

При решении вопроса, как сделать электрокотёл своими руками, следует уделить особое внимание установке автоматики, которая поможет решить вопросы экономии электроэнергии и повышения безопасности работы электрооборудования.

Источник: http://kotel-otoplenija.ru/elektrokotel-svoimi-rukami

подскажите по самодельному электрокотлу

В дополнение к твердотопливному котлу (дакон) хочу поставить самодельный электрический на 9 кВт. Будет изготовлен из двухсотой трубы. Хочу его врезать последовательно после твердотопливного котла, как показано на рисунке. Подача воды в электрокотел и вывод сделать на одной оси для уменьшения сопротивления току воды, тены поставить вертикально. Автоматику планирую купить от заводского электрокотла. Возникают следующие вопросы:

1. достаточно-ли одной группы безопасности на твердотопливный котел и электрокотел при таком подключении,

2. если да, то куда лучше вварить группу безопасности в положение 1 или 2 (на рисунке)?

3. правильно ли выбрано место для датчика температуры воды (планируется что электрокотел будет автоматом включаться при снижении температуры воды на выходе из котла до 50-60-70 градусов)?

4. на каком удалении от автоматики можно расположить датчик температуры воды и воздуха в помещении (я так понимаю что увеличение сопротивления проводов увеличивается вместе с их длиной, и влияет на точность работы датчиков, но не знаю насколько критично)?

Может у кого еще какие соображения будут?

Источник: http://www.mastercity.ru/showthread.php?t=89769

idris

Источник: http://www.forumhouse.ru/threads/24905/

Содержание

Эффективная система отопления предусматривает использование современного нагревательного котла. Работа данного агрегата может происходить на электроэнергии, газе, твердом топливе. На сегодняшний день имеется большой ассортимент представленной продукции. Но, несмотря на это, каждый, кто имеет нужные материалы и схему, может без проблем сделать самодельный электрокотел.

Из чего состоит котел?

Роль самой главной детали в современном электрокотле отведена ТЭНу. Он преобразует электрическую энергию в тепловую. Изготовление корпуса агрегата может осуществляться из различных материалов, главное, чтобы полость имела необходимые размеры. Самодельный электрический котел отопления должен в обязательном порядке быть оснащен следующими элементами:

• регулятор,
• датчик,
• расширительный бак,
• циркуляционный насос,
• предохранительный клапан,
• фильтры.

Рабочий процесс электрокотла практически ничем не отличается от функционирования других приборов отопления. Благодаря ТЭНу наблюдается нагрев воды, которая передает тепловую энергию отопительным радиаторам.

Процесс циркуляции воды в системе отопления может происходить естественным способом или при помощи насоса. В целях дополнительной экономии энергии и в плане безопасности выбор людей падает на самостоятельную циркуляцию.

Различные вариации конструкции самодельного котла

Сконструировать самодельный электрокотел можно различным образом. Самым простым является вариант, предусматривающий установку ТЭНа непосредственно на систему отопления. Для такого процесса необходимо, чтобы трубопровод, в котором будет находиться ТЭН, имел достаточную толщину. Поэтому выбирать этот элемент нужно с учетом размеров нагревательного элемента.

Следующий вариант предусматривает самодельный электрокотел со съемной трубой. Такой способ изготовления считается подходящим вариантом в случаях, где требуется быстрая замена ТЭНа или его срочный ремонт. Естественно, такая конструкция намного сложнее, но наличие универсальности и мобильности покроет все сложности работы.

Лучшим вариантом считается изготовления самодельного электрокотла небольшого размера и отдельно установленного. По мнению специалистов, изготовлен он должен быть из стали. Обязательно принимайте во внимание тот факт, что чем меньше его размеры, тем эффективнее его работа.

В данном случае не нужно осуществлять процесс нагрева большого количества воды и тратить дополнительную энергию. Если обогреть необходимо коттедж, в котором расположено несколько комнат, то можно обойтись агрегатом, оснащенным трубой с диаметром 219 мм и длиной около метра.

Самодельный электрокотел имеет простую конструкцию. Единственная проблема – отыскать ТЭН необходимой мощности. При эксплуатации данного аппарата еще в целях подогрева воды, необходимо позаботиться о большей пропускной способности. Для такого случая всегда должен быть определенный запас воды.

Процесс производства

Успешное конструирование и сборка котла возможна только при тщательном изучении и понимании принципа его работы, устройства и назначения каждой детали. Для лучшего восприятия информации необходимо составить чертеж самодельного котла для отопления. После следует приобрести необходимые материалы:

• стальная труба – диметр 10-12 см.
• 2 обрезка трубы, длина каждого 5-15 см, а диаметр 4-5 см.
• нержавеющий лист стали, толщиной 2 мм.
• ТЭН, оснащенный тремя электрофазами. Мощность нагревательного элемента должны быть 9 кВ.

По своей сути электрокотел собственного производства для отопления представляет собой обычный нагреватель, так как ТЭН является самой главной его деталью. На основании этого можно сделать вывод, что первым делом нужно приобретать нагревательный элемент, а уже потом, с учетом его размеров, выбирать остальные составляющие.

Принимая во внимание необходимы размеры и производительность самодельного отопительного оборудования, его изготовление предполагает следующий план действий:

1. Обрезать трубу, а с торцов приварить заранее подготовленные листы стали.
2. В остальных плоскостях (бока, верх и низ) прикрепить отводы для включения в систему отопления, диаметр которых 4-5 см.
3. Вкрутить в одно из торцевых отверстий гайку, которая понадобиться для дальнейшего крепежа к ней ТЭНа.

Безопасность при изготовлении

При самостоятельном производстве электрокотла очень важно соблюдать правила безопасности. Они включают в себя выполнение следующих условий:

1. Заземление. Болт, к которому будет происходить подключение заземления, нужно приварить на корпус будущего агрегата.
2. Самодельный котел должен иметь надежный корпус-кожух. Именно благодаря ему и будет достигаться надежная защита оборудования от внешних факторов.
3. Определиться с местом установки аппарата. Возле него не должны находиться материалы, поддающиеся легкому воспламенению и возгоранию.
4. Электрокотел собственного производства не должен быть доступен детям с целью контактирования с горячими и расположенными под напряжением поверхностями.

Расположение нагревательного элемента определяется с учетом типа отопления, которым вы пожелаете воспользоваться:

1. Если электрокотел собственного производства будет подключаться к водяной системе отопления, то при его установке расположение ТЭНа не имеет принципиально важного значения.
2. Если нагревательный элемент будет нагревать воздух, то достичь равномерного прогрева и продолжительного срока службы можно при установке его сверху вниз.

Когда самодельный электрокотел готов, необходимо выполнить монтаж программируемой автоматической системы управления. Благодаря ей можно осуществлять контроль (автоматически или вручную) за температурой и режимом работы аппарата.

Плюсы и минусы самодельного отопительного оборудования

При самостоятельном изготовлении электрического котла можно выделить основные плюсы готового оборудования:

• Минимум денежных затрат.
• Легкая сборка и эксплуатация.
• Можно подобрать индивидуальные характеристики, оптимальные для конкретного помещения.

Однако такая установка не лишена минусов:

• Высокий уровень пожароопасности.
• Низкий уровень энергоэффективности.
• Требуются навыки электрика и токаря для производства качественного отопительного оборудования.

Подводя итог, следую отметить, что самостоятельное производство электрических котлов целесообразно в том случае, когда вы острого нуждаетесь в средстве для обогрева комнаты, а денег на покупку современного оборудования у вас недостаточно. Оптимальным вариантом может стать приобретение отечественного котла, который обладает хорошим качеством и не высокой ценой.

Источник: http://wamteplo.ru/kotly-otoplenija/samodelnyj-elektrokotel-dlya-otopleniya.html

Вот такой электрический прибор мы соорудили! Нечего сложного в нем нет! Все запчасти можно купить как на рынке, так и в сантехническом магазине! Мощность можно как увеличить, так и уменшить! Все зависит от квадратуры помищений! Просто поменять тэны!

Олег Чертов

Хорошая идея, а нельзя ли подробнее описать детали – от чего ТЭН Какой диаметр трубы нужен получается термостата нет – замерено тепло по времени и дальше работает таймерок на вкл/выкл.

koo7ya

Хочу собрать такой котел для временного обогрева, подскажите какие ТЭНы вы использовали и какого диаметра труба в котле!

Источник: http://otopleniehelp.ru/gWkONsMun70/samodelnyj_metalloplastikovyj__elektricheskij_kotel_4kvt.html

Смотрите также:

Руководство по устранению неисправностей холодильников Dometic

pH-электрод с титановым корпусом для бойлеров и градирен с быстроразъемным соединителем DIN

Hanna Instruments предлагает широкий выбор pH-электродов, предназначенных для множества различных применений. Тип стекла, используемого для измерения pH, форма колбы, материал корпуса, тип соединения, тип эталона и используемый электролит – это лишь некоторые из соображений конструкции.

В HI729113 используется стекло общего назначения, колба с плоским наконечником, титановый корпус и переходник из ПТФЭ с полимерным электролитом.

Состав стекла общего назначения

Измерение pH при очень высоких температурах вредно для чувствительной стеклянной колбы и сокращает срок ее службы. PH-электрод из стекла общего назначения (GP) будет иметь сопротивление 100 МОм при 25 ^° ° C, в то время как сопротивление LT-стекла составляет около 50 МОм при 25 ^° ° C.По мере того, как температура стекла в образце уменьшается, сопротивление LT-стекла приближается к сопротивлению GP-стекла. При использовании стекла GP сопротивление будет увеличиваться выше оптимального диапазона, что приведет к увеличению импеданса и, в конечном итоге, повлияет на измерение. HI729113 подходит для использования с образцами, измеряемыми от 0 до 80 ^° C.

Лампа с плоским наконечником

Колба с утопленным плоским наконечником HI729113 легко чистится и предотвращает скопление твердых частиц в растворах на датчике.Другие формы наконечника включают коническую для проникновения и сферическую для измерений в воде.

Титановый корпус

Титановый корпус повышает устойчивость к электростатическим и магнитным полям. Он также обеспечивает высокую коррозионную стойкость даже в морской воде.

Соответствующий штифт

Согласующий штифт – это метод дифференциального измерения, используемый для устранения контуров заземления и синфазных возмущений для измерительной системы.В системе без согласующего вывода электрические токи в образце могут влиять на эталонное напряжение полуячейки, соединенной через жидкостный переход с образцом. В этом случае электрод сравнения улавливает электромагнитные поля, и измерение pH изменяется. Соответствующий штифт изолирует эти токовые / магнитные поля от электрода сравнения. Титановый корпус HI729113 служит соединительным штифтом для безопасного точного измерения pH.

Соединение PTFE

Пористый политетрафторэтилен (ПТФЭ) – это гидрофобный материал, доступный с различной пористостью.Этот тип спая часто используется на электродах с полимерными электролитами. Благодаря своим химическим преимуществам ПТФЭ широко используется в промышленности.

Разъем DIN

В HI729113 используется быстроразъемный соединитель DIN. Этот тип разъема обычно является собственностью расходомеров, с которыми они поставляются, и не может быть взаимозаменяемым. HI729113 разработан для использования с pH-метром Hanna HI99141. К другим типам разъемов относятся BNC, винтовые, T-образные и 3.5 мм, чтобы назвать несколько.

Обычные электроды обычно однопереходные. Как показано на рисунке выше, эти электроды имеют только один переход между внутренним контрольным проводом и внешним раствором. В неблагоприятных условиях, таких как высокое давление, высокая температура, сильнокислые или щелочные растворы, положительный поток электролита через переход часто меняется на противоположный, что приводит к попаданию раствора пробы в камеру сравнения.Если это не проверять, электрод сравнения может быть загрязнен, что приведет к полному выходу из строя электрода. Еще одна потенциальная проблема с однопереходными электродами – засорение перехода из-за осаждения хлорида серебра (AgCl). Серебро может легко осаждаться в образцах, содержащих трис-буфер или тяжелые металлы. Когда раствор электролита контактирует с образцом, некоторое количество AgCl выпадает в осадок на внешней поверхности перехода. Результатом являются дрейфующие показания датчика.

Hanna, как следует из названия, имеет два соединения, только одно из которых контактирует с образцом, как показано на рисунке. При неблагоприятных условиях очевидна та же тенденция попадания пробы. Однако, поскольку система электродов сравнения физически отделена от области промежуточного электролита, загрязнение электрода сводится к минимуму. Вероятность засорения перехода также снижается при использовании электрода с двойным переходом, поскольку во внешней контрольной ячейке используется заполняющий раствор, который «не содержит серебра».Поскольку в нем нет серебра, не может образоваться осадок, который может закупорить соединение.

Часто задаваемые вопросы

Каков рейтинг эффективности моего водонагревателя?

Bock Model 32E и 33E классифицируются Министерством энергетики как водонагреватели для жилых помещений и имеют энергетический коэффициент (EF) в диапазоне от 0,66 до 0,68. Среднее значение по отрасли – 0,58. Чем выше EF, тем больше обогреватель передает энергию воде, используя меньше энергии.

Для модели 40 и выше – эти модели классифицируются как коммерческие обогреватели и оцениваются по тепловому КПД.Нагреватели Bock рассчитаны на 80% или выше в зависимости от конкретной модели. В среднем по отрасли 78%.

Для получения дополнительной информации посетите веб-сайт Института кондиционирования воздуха, отопления и охлаждения (AHRI) по адресу www.ahridirectory.org.

Как часто следует проводить техническое обслуживание обогревателя?

Какое обслуживание следует выполнять?

1.Слейте весь осадок и промойте нагреватель.
2. Осмотрите и замените анодные стержни.
3. Почистите дымоходы и зону камеры щеткой и очистите их.
4. Очистите и отремонтируйте масляные или газовые горелки и замените фильтр (только масляный).
5. Очистите и осмотрите дымоходные трубы и закройте все соединения.
6. Проверьте и протестируйте все элементы управления на предмет безопасности и правильной работы.
7. Отрегулируйте горелку для правильной работы и максимальной эффективности с помощью прибора для проверки горения.
Это должно выполняться только квалифицированным специалистом по обслуживанию.

Что такое анодные стержни и почему их нужно заменять?

Анодные стержни защищают внутреннюю часть (со стороны воды) водонагревателя от процесса электролиза (паразитный ток присутствует в каждой конструкции) и предотвращают преждевременный выход водонагревателя из строя. Несоблюдение замены анодных стержней может привести к аннулированию гарантии.

Есть ли у моего водонагревателя косвенного нагрева анодные стержни?

Да. Модели CT 30, 40 и 50 имеют один стержень магниевого анода непосредственно в центре нагревателя.Модели 80 и 119 CT имеют две штанги. Все модели SK имеют два анодных стержня.

Какие материалы используются в анодных стержнях?

Все водонагреватели Bock поставляются с нашего завода с магниевыми анодными стержнями. Алюминиевые стержни доступны по запросу.

Все анодные стержни одинаковы?

Нет. Наши стержни специально изготовлены в соответствии с нашими требованиями и почти вдвое превышают толщину стандартных или обычных стержней. Они также бывают различных размеров труб (3/4 дюйма или 1 дюйм) и длины в зависимости от модели нагревателя, которая у вас есть.Тяги также доступны по запросу. Тяги могут использоваться в том случае, если зазор от верхней части водонагревателя до потолка не позволяет использовать стержни стандартной длины (минимальная длина 30 дюймов).

Что вызывает запах «тухлого яйца» от моей горячей воды?

Запах – сероводород и обычно возникает при подаче воды в конструкцию из колодезной системы. Бактерии из колодца или водопровода реагируют с стержнем или стержнями магниевого анода и образуют сероводород.В этом случае водонагреватель необходимо слить и промыть раствором хлора, который убьет бактерии. Магниевые стержни придется заменить алюминиевыми. Если запах не исчезнет, ​​возможно, потребуется проверить систему водоснабжения и принять соответствующие меры.

Что вызывает хлопок внутри обогревателя во время его работы?

Звук указывает на то, что на дне нагревателя образовались минеральные / известковые отложения.Предложите промыть бак (см. Процедуры обслуживания). Если это не поможет, необходимо профессионально очистить внутреннюю часть бака. Помните, что это скопление может вызвать преждевременный выход из строя резервуара.

Ржавая горячая вода?

Есть несколько причин. Чаще всего в водонагревателе накапливаются железо и минералы, поступающие из холодного водоснабжения. Это также может означать, что анодные стержни были повреждены, и электролиз разрушает внутреннюю часть резервуара.Предложите промыть нагреватель и осмотреть и / или заменить анодные стержни. Если проблема не исчезнет, ​​может потребоваться фильтрация на подаче холодной воды. Если это состояние не исчезнет, ​​возможно, придется заменить нагреватель.

Почему я открываю кран с горячей водой?

Это может быть холодная вода, если вы используете колодезную систему. В этом случае вам следует связаться с водопроводчиком. Это также может быть электролиз (блуждающий ток), который разъедает анодные стержни с очень высокой скоростью, в результате чего в верхней части нагревателя образуется газ.Это может быть вызвано неправильно заземленным водонагревателем или нарушенным заземлением в конструкции.

Что вызывает уменьшение количества горячей воды из моего водонагревателя?

Уменьшение может быть вызвано тремя основными причинами. Это могло быть вызвано неправильно настроенной горелкой. Это также произойдет, если погружная трубка для холодной воды вышла из строя. Погружные трубки действительно требуют замены по прошествии нескольких лет, особенно если в подаваемой воде уровень хлора выше нормы.Третья причина – отложения или известковые отложения, скопившиеся на дне резервуара. Это накопление действует как барьер или изолятор между горелкой и водой, что требует больше энергии для нагрева воды. На каждые полдюйма осадка на дне нагревателя потребуется на 60-70% больше топлива для нагрева воды.

Из моего клапана T&P (сброса температуры и давления) капает вода?

Это вызвано либо чрезмерным давлением поступающей воды (от 40 до 70 фунтов на квадратный дюйм в норме), либо системой с замкнутым контуром, для которой требуется устройство расширительного бака.Клапаны T&P могут иногда выпускать воду из-за чрезмерной температуры воды в водонагревателе (выше 210 ° F / 99 ° C). Проверьте настройку аквастата. Если это не поможет исправить ситуацию, обратитесь к местному водопроводчику или в сервисную компанию. Помните, что температура воды выше 120 ° F может вызвать ожоги.

Могу ли я самостоятельно установить водонагреватель Bock?

Bock должны быть установлены и должным образом отрегулированы специалистом по сантехнике и отоплению. Существуют национальные и местные нормы и правила безопасности, относящиеся к установкам водонагревателей, и без знания этих требований вы можете нарушить эти правила, а также подвергнуть опасности себя и свою семью.

Моя горелка продолжает работать в режиме безопасности / блокировки – нужно нажать кнопку сброса?

Лучше всего обратиться в местную сервисную компанию или к установщику.

Могу ли я использовать теплоизоляционное одеяло вокруг обогревателя для повышения эффективности?

Изоляционные одеяла не улучшают эффективность и не снижают потери в режиме ожидания, и их нельзя использовать в водонагревателях, работающих на жидком или газе, поскольку они создают опасность возгорания.

С дополнительными вопросами обращайтесь к местному лицензированному поставщику услуг.

Parat Halvorsen – Возобновляемые технологии

Parat Halvorsen производит котлы с 1920 года. Его электродный котел является более поздней инновацией и превращает возобновляемые источники энергии в тепло.

От возобновляемых источников энергии к теплу с электродным котлом Parat

Наш электродный котел был спроектирован и разработан нашими собственными инженерами и изготовлен на нашем заводе в Норвегии более 20 лет.

История наших котлов восходит к 1920 году.С момента основания только на норвежский рынок мы поставили более 7000 котлов. Сегодня мы являемся крупнейшим поставщиком котельных систем в Норвегии.

Регулирование электрических сетей

Увеличение выработки энергии из ветряных и солнечных систем создало потребность в быстром частотном регулировании электрических сетей. Электродный котел Parat можно использовать для первичного регулирования с временем отклика менее 30 секунд от минимальной до полной нагрузки.

Преобразование электроэнергии в тепло позволяет аккумулировать возобновляемую энергию в периоды перепроизводства.Наш партнер AS: SCAN в Дании установил более семи электродных котлов Parat в датской энергосистеме.

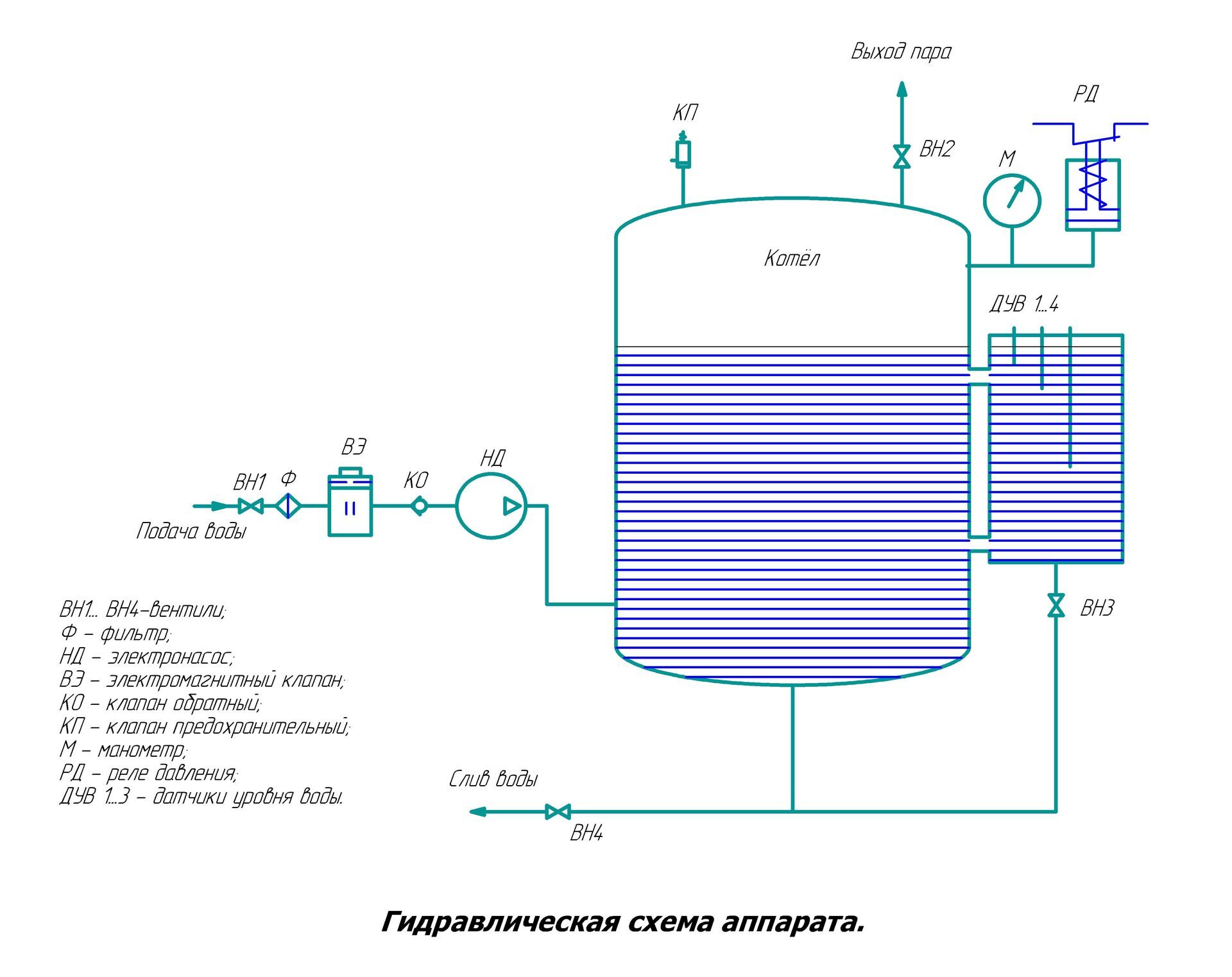

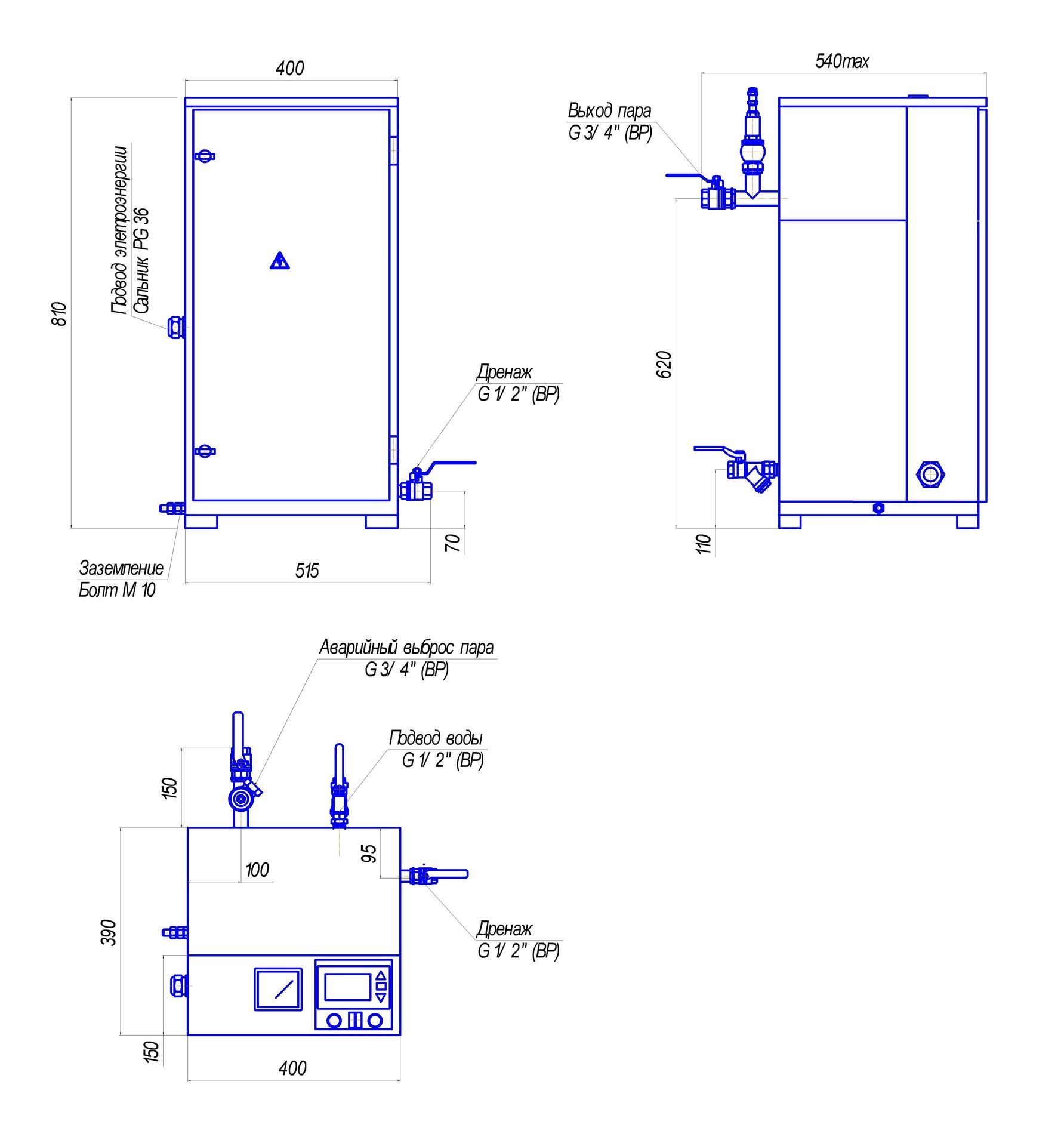

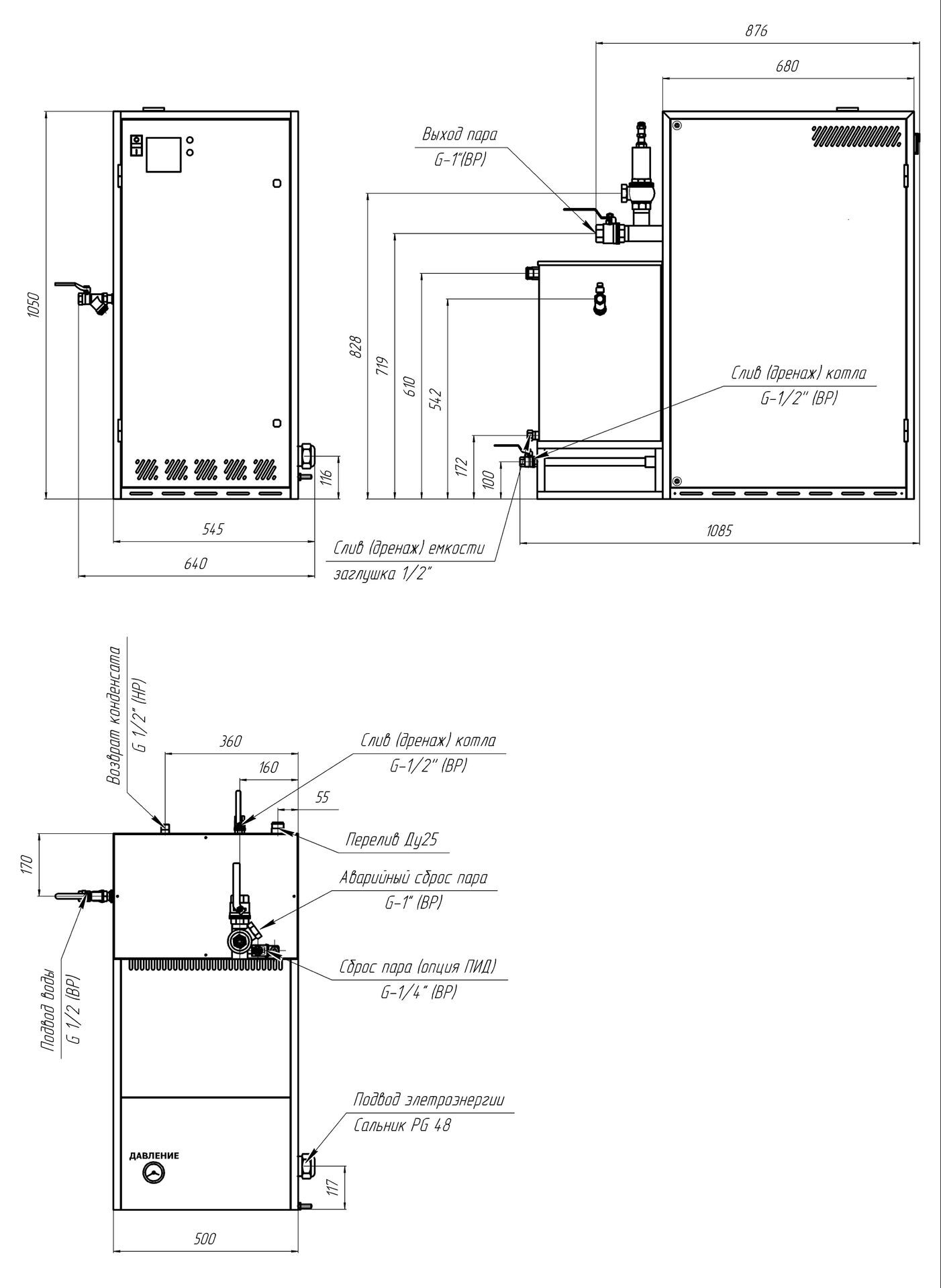

Пар и горячая вода от электродных котлов

Электродный котел поставляется как в паровом, так и в водяном исполнении с максимальным давлением 30 бар изб.

Области использования:

• Производство пара и горячей воды при дешевом электричестве
• Регламент сети
• Резервный котел с быстрым запуском
• Выравнивание нагрузки в газотурбинных установках
• Чрезвычайно компактный для нагрузок большой мощности

Коды конструкций котлов

Мы поставляем котел с маркировкой CE согласно PED / 97/23 / EC с кодом котла EN12953 или штампом ASME.IEH также доступен в версии EX для установки во взрывоопасных зонах зоны 2.

Морские исполнения электродного котла

Parat разработал запатентованную систему для морской установки и применения. Электродный котел Parat полностью работает на палубе судна FPSO BW Pioneer в Мексиканском заливе США.

Надежные системы управления котлом

Мы использовали наш опыт для разработки современной и надежной системы управления котлом, которая проста в использовании. Котел также доступен с системой удаленного мониторинга Parat.Это позволяет удаленно контролировать работу котельной через Интернет из любой точки мира. Это также включает в себя онлайн-поиск и устранение неисправностей и обновление управляющего программного обеспечения из сервисного центра Parat Halvorsen AS в Норвегии.

Не стесняйтесь обращаться к нам, если у вас есть проекты, требующие высококачественной отопительной продукции.
