Мультиметр, базовые функции. Выбор мультиметра.

Мультиметр, это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин. Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как:

• измерение емкости конденсаторов
• частоты тока
• прозвонка диодов (измерение падения напряжения на p-n переходе)
• звуковой пробник
• измерение температуры
• измерение некоторых параметров транзисторов
• встроенный низкочастотный генератор
• и многое другое

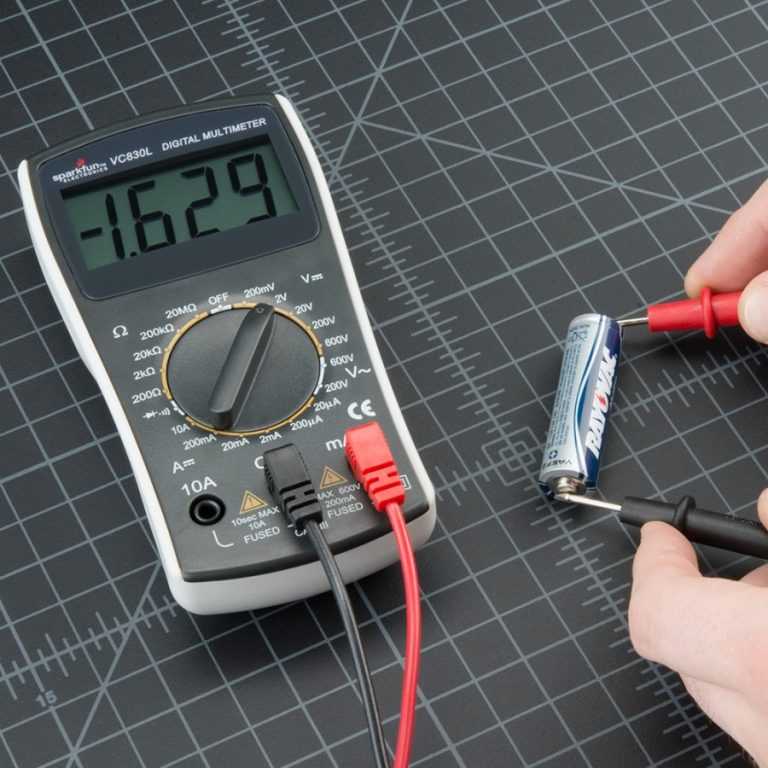

   Мультиметр цифровой

Мультиметр бывает цифровой и аналоговый. Внешне они отличаются по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора.

   Мультиметр аналоговый

Обозначения на мультиметре

Каждый мультиметр состоит из дисплея (аналоговый – измерительной шкалы), многопозиционного переключателя, гнезд для подключения шнуров со щупами. Положением переключателя выбирается режим работы прибора, таких положений может быть до 30.

Основные положением переключателя

1. OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка)
2. ACV – измерение переменного напряжения
3. DCV — измерение постоянного напряжения
4. ACA – измерение переменного тока
5. DCA – измерение постоянного тока
6. Ω — измерение сопротивления
7. hFE – измерение параметров транзисторов
8. и так далее

Подключение щупов

Щуп представляет собой металлический стержень с изолированной ручкой, он обеспечивает контакт между точкой измерения и мультиметром и соединяется с прибором проводом. Кроме этого, можно приобрести дополнительный комплект щупов с наконечниками типа «крокодил» и увеличенной длиной провода — иногда это очень удобно.

Разъемы для щупов

Разъем, обозначенный значком заземления и надписью COM, является минусовым, общим или заземленным – смотря от того, что измеряется. Обычно к нему подключается черный провод. Разъем, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 200 мА, иначе может сгореть предохранитель, а в худшем случае – сам прибор. Разъем, подписанный надписью 10А или 10 ADC (иногда и больше) предназначен для измерения силы тока в диапазоне от 200 мА до 10 А (до указанного значения).

Чем профессиональные мультиметры отличаются от бытовых?

Когда речь заходит о выборе мультиметра, пользователь сталкивается с проблемой. Какой мультиметр подойдет для тех или иных его целей? Ведь ассортимент измерительных приборов этого типа довольно широк сегодня, на рынке представлены мультиметры с большим или меньшим количеством функций, какие-то дороже, а какие-то дешевле, однако выбор должен быть сделан целесообразно, не покупать же первый попавшийся на глаза.  Для бытовых целей подойдет прибор попроще, а для ремонтных и лабораторных работ, связанных с диагностикой электронных устройств и обслуживанием промышленного оборудования, потребуется уже профессиональный мультиметр. Давайте же сравним, в чем отличие бытового мультиметра от профессионального, и какие задачи позволит решать тот или иной класс данного прибора.

   Профессиональный цифровой настольный мультиметр

В качестве бытового мультиметра очень популярен сегодня прибор модели DT830 и его модификации. Этот компактный цифровой прибор легко вмещается на ладони, и позволяет проводить все основные измерения, которые могут потребоваться в быту. Его цена невелика, он весьма распространен, и выпускается под различными марками, поэтому легко доступен. Однако, давайте посмотрим, что же можно сделать при помощи данного прибора. Безусловно, пользователь сможет измерить напряжение в бытовой сети с частотой 50 Гц, измерить напряжение на вторичной обмотке низкочастотного трансформатора, если его значение заведомо ниже 750 вольт. Также возможно измерение силы переменного или постоянного тока в пределах 10 А, но не продолжительно. Позволяет прибор DT830 измерять и сопротивление в диапазоне от 200 Ом до 2 МОм, а также «прозванивать» диоды, и измерять коэффициент усиления биполярных транзисторов по току. Управление здесь осуществляется поворотным 20-позиционным переключателем, а в качестве щупов идут самые простые проводные щупы с пластмассовыми ручками и штекерами.

Однако, для частых работ такой прибор вряд ли подойдет. Штатные щупы, при регулярном использовании просто сломаются у основания или оторвутся, а при частых попытках замеров тока прибор может быстро выйти из строя, поскольку в этом режиме требуется чрезвычайная аккуратность, к тому же замеры не должны быть длительными. Таким образом, бытовой мультиметр отличается тем, что он не пригоден для регулярной работы, он подойдет лишь для проведения редких замеров относительно невысокого напряжения, когда исключены значительные помехи, к тому же простой бытовой мультиметр крайне чувствителен к высокочастотным воздействиям на него. В качестве омметра DT830 подойдет замечательно, но ожидать высокой точности от него не стоит.

Мультиметр для профессиональной работы

Что же делать, если нужен надежный прибор для профессиональной регулярной работы, например ремонтной или исследовательской деятельности, где возможны совершенно разные значения измеряемых напряжений, токов, частот. А что, если нужно регулярно измерять параметры компонентов, таких как конденсаторы, индуктивности. Может быть потребуется измерить напряжение высокой частоты или измерить температуру. В этом случае нужен уже профессиональный мультиметр, простым бытовым не обойтись.

В качестве примера профессионального мультиметра можно привести цифровой измерительный прибор Victor VC9808+, весьма популярный у многих пользователей, кто регулярно работает с электричеством и электроникой. Безусловно, это всего лишь мультиметр, а не осциллограф, однако полезно иметь в своем арсенале качественный и функциональный измерительный прибор, именно такой, который можно с уверенностью назвать профессиональным мультиметром.

Корпус данного профессионального мультиметра имеет силиконовый чехол, благодаря которому он надежно лежит в руке, не скользит, а сам корпус не царапается о посторонние предметы. Щупы имеют прочные гибкие крепления, гораздо более надежные, чем у простых дешевых моделей. Кроме того, на щупах имеются защитные колпачки. Управление прибором осуществляется с помощью 30-позиционного переключателя, а также кнопками. Стоит отметить, что для включения прибора служит отдельная кнопка. Кроме того, если забыть выключить прибор, то через некоторое время он сам отключится, тем самым сбережет ресурс питающей батареи. В отличие от простых бытовых мультиметров, данный профессиональный прибор подойдет для ежедневного использования, например для диагностики импульсных блоков питания.

Видеообзор мультиметров

В дополнение к стандартным функциям вольтметра, амперметра и омметра, здесь имеется возможность измерять емкости конденсаторов до 200 мкф, индуктивности вплоть до 20 Гн, также имеется частотомер до 10 МГц и термометр.  Диапазон измерений сопротивлений довольно широк — от 200 Ом до 2000 МОм, это говорит о высоком максимальном внутреннем сопротивлении прибора, что немаловажно при работе с точными схемами. Можно измерить силу тока вплоть до 20 А, причем как переменного, так и постоянного, переключение между режимами AC/DC осуществляется кнопкой. Частотомер способен отобразить не только количество колебаний в секунду, но и длительность рабочего цикла, то есть коэффициент заполнения DC, что опять же полезно при работе с импульсными схемами, переключение F/DC осуществляется специальной кнопкой. В комплекте к прибору идет термопара, с помощью которой можно измерять температуру различных предметов, веществ, поверхностей, в диапазоне от -40 до +1000°С.

Вывод

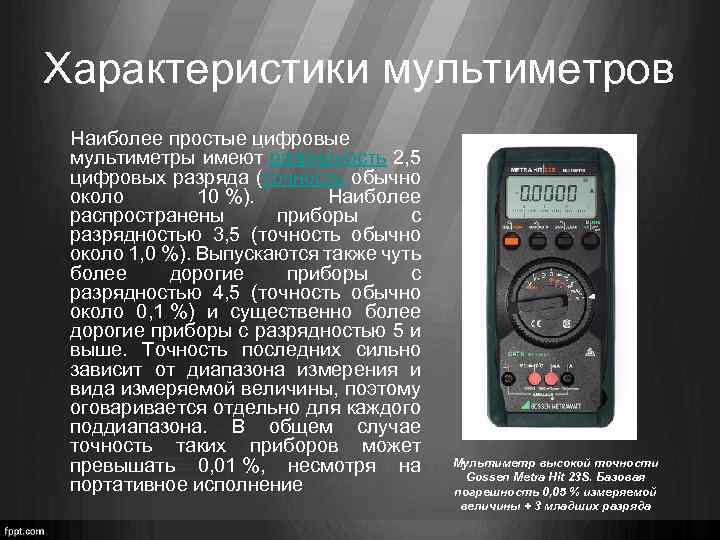

Налицо отличие профессионального мультиметра от бытового более широким функционалом и возможностью измерения параметров высокочастотных импульсных сигналов. Если говорить о точности, то ее можно настроить. Вообще, очень точные лабораторные приборы с погрешностью в пределах 0,5% стоят значительно дороже популярных профессиональных и бытовых мультиметров. Для обычных же профессиональных работ сверхточные приборы не нужны, и как правило, обходятся качественным профессиональным мультиметром, который исправно служит годами, если не превышать номинал и не путать напряжение с током, пытаясь «измерить ток в розетке». Помните о технике безопасности!

Так же читайте у нас на блоге статью, про устройство позволяющее измерять ток, не размыкая электрическую цепь «Клещи токоизмерительные, обзор и практическое использование.»

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Зачем иметь дома мультиметр и как пользоваться мультиметром?

30 августа 2012 k-igor

Цифровой мультиметр – комбинированный электроизмерительный прибор, как правило, включает в себя вольтметр, амперметр и омметр. Этот прибор должен быть у каждого дома, несмотря на то, что вы даже не занимаетесь электротехникой и электроникой. С мультиметром ты чувствуешь себя настоящим электриком.

Для домашних нужд подойдет абсолютно любой цифровой мультиметр, даже самый дешевый. Не стоит переплачивать деньги из-за внешнего вида или дополнительной опции. В домашних условиях существенную разницу вы не увидите. Более дорогие мультиметры имеют ряд дополнительных функций и позволяют проводить более точные измерения.

Итак, рассмотрим основные функции мультиметра.

Внешний вид недорогого мультиметра представлен на картинке.

Внешний вид мультиметра

1 В левом верхнем углу размещена область DCV (=). Установив переключатель в этот диапазон мы можем измерить постоянное напряжение. К примеру, батарейку, аккумулятор. Стоит иметь ввиду, что все измерения следует начинать с установки переключателя на максимальное значение. В данном случае это 1000В. Естественно, при измерении напряжения на батарейке мы знаем, что там напряжение не может превышать 10В, поэтому можно смело сразу установить диапазон 20В. Устанавливая более близкий диапазон к действительному значению, мы получаем более точное показание прибора.

2 Далее по часовой стрелке располагается область АСV (~). Эту область измерения нужно использовать при измерении переменного напряжения. Для измерения напряжения в сети устанавливаем переключатель на 750В. Напряжение между фазным и нулевым проводниками  должно быть 210-240В (напряжение в розетке), в случае измерение напряжения между фазными проводниками — около 400В.

3 Следующий диапазон DCA (=) — измерение постоянного тока. Чтобы измерить ток, нужно щупы включить в разрыв электрической цепи. Имейте ввиду, что при токе более 200мА нужно переставить щуп в специальное гнездо (10А) и включить переключатель на 10А. Данной функцией мультиметра можно измерить ток батарейки.

4 hFE – режим проверки транзисторов. В бытовых условиях он нам не нужен.

5 ТЕМР (может присутствовать) – измерение температуры при помощи специального щупа. Понты дешевого мультиметра:) Не знаю зачем эта функция вообще там надо. Возможно измерить температуру жала пояльника или припоя. В моем мультиметре эта функция есть.

6 Проверка диодов, прозвонка. Очень полезная функция мультиметра. Позволяет находить обрыв и короткое замыкание в электрической цепи. Если взять любой проводник и с двух сторон приложить щупы, то мультиметр будет звенеть, тем самым сигнализируя о целостности электрической цепи. Если есть кабель и  жилы одинакового цвета, то с легкостью можно определить, где какая жила.

7 Измерение сопротивления. Тут думаю все понятно. Эта опция больше подходит для измерения сопротивлений в электронике.

Вот и все…

 И на последок несколько советов:

1 Главное не забывайте про установку нужного диапазона, т.к. прибор может выйти из строя.

2 Если при измерении на экране появится «1», то значит, что не правильно выбран предел измерения (диапазон).

3 Хотя бы раз в 2 года меняйте батарейку мультиметра, поскольку со временем она разряжается и мультиметр начинает врать.

4 Покупайте мультиметр со звонком. В некоторых дешевых моделях звонка нету.

5 Для удобства измерений на щупы купите 2 крокадильчика.

 Мультиметр – прибор, который позволит вам быстро отыскать аварийный участок электропроводки в квартире или загородном доме, а также облегчит ваш труд в ремонте бытового прибора.

Советую почитать:

Интересные функции мультиметра (и что они на самом деле делают)

Большинство людей знают о различных измерительных возможностях мультиметра . Они в целом понимают, что можно измерять напряжения, токи, сопротивление, частоту и, в некоторых случаях, температуру.

Содержание

• Функции мультиметра
• Режим истинного среднеквадратичного значения
• Удержание мин./макс.0009 Заключение

Однако немногие люди полностью осознают возможности своего мультиметра и различные функции, которые им доступны при рассмотрении измерительного инструмента номер 1 в мире. Знаете ли вы, что существуют определенные функции, которые позволяют использовать мультиметр без помощи рук?

Знаете ли вы, что существует большая разница в точности, которую вы получите при измерении прямоугольных и чистых синусоидальных волн на некоторых мультиметрах?

Функции мультиметра

В этой статье я объясню различные функции клавиш , которые обычно используются в цифровом мультиметре . Что они делают и как их эффективно использовать, чтобы получить максимальную отдачу от вашего измерительного инструмента.

Режим истинного среднеквадратичного значения

Все мультиметры, способные измерять переменное напряжение и ток, могут обеспечивать возможность измерения среднеквадратичного значения. Однако не все мультиметры способны измерять ИСТИННЫЕ среднеквадратичные значения.

На самом деле существует такое большое различие, что производители мультиметров обычно указывают «ИСТИННОЕ среднеквадратичное значение» на упаковке или на самом мультиметре, чтобы показать потенциальным клиентам, на что способен их измерительный прибор.

Копнув глубже, давайте узнаем, почему существует такое различие и что оно на самом деле означает для вас.

Проще говоря, среднеквадратичное значение является эквивалентным значением постоянного тока формы волны переменного тока.

Многие мультиметры более высокой ценовой категории имеют функциональные возможности и возможности для измерения ИСТИННЫХ среднеквадратичных значений.

При попытке понять, как рассчитывается среднеквадратичное значение, следует обратить внимание на приведенное ниже описание.

При измерении напряжения или тока переменного тока ваш мультиметр выполняет вычисление, при котором извлекается квадратный корень из мгновенного значения. За этим следует усреднение этого значения по времени и возврат квадратного корня из этого среднего значения.

Это не слишком большая проблема, когда вы смотрите на чисто синусоидальные сигналы переменного тока. Ваше типичное измерение среднеквадратичного значения даст очень похожие результаты, будь то истинное среднеквадратичное значение или стандартное среднеквадратичное значение.

Разница в точности измерения возникает при измерении сигналов переменного тока и сигналов, которые не отображают и не создают чисто синусоидальный сигнал.

Области применения, в которых обнаруживаются несинусоидальные волны, включают в себя компьютеры, системы отопления, вентиляции и кондиционирования воздуха, полупроводниковые электронные устройства и приводы с регулируемой скоростью, и это лишь некоторые из них. Вы также обнаружите несинусоидальные волны при измерении сигналов нарастания и замедления различных трехфазных двигателей.

Измерение TRUE RMS гарантирует, что независимо от того, как выглядит реальная форма волны переменного тока (например, прямоугольная волна, треугольная волна или сигнал с гармоническими составляющими), вы всегда получите наиболее точные показания измерения.

Например, стандартный мультиметр среднеквадратичного значения может обеспечить показание, отличающееся на 10 % при измерении сигнала прямоугольной формы, в отличие от мультиметра TRUE RMS, точность измерения которого обычно составляет ± (0,5 % + 2 единицы отсчета) для частоты 50 Гц и до ± (2,0 % + 4 единицы отсчета) для частот в диапазоне от 1 кГц до 5 кГц.

Узнайте больше о цифрах и счетах здесь.

Если вы используете мультиметр в приложениях, требующих точных измерений переменного тока, вам идеально подойдет мультиметр TRUE RMS

Удержание мин./макс. функция. Эта функция очень полезна при диагностике или устранении неполадок в рабочей/находящейся под напряжением цепи.

Как правило, это среда с высоким уровнем стресса, когда оператору необходимо очень внимательно следить за окружающей средой и он не может полностью сфокусироваться на ЖК-дисплее своего мультиметра.

Возможность применения удержания MIN/MAX дает оператору возможность сосредоточиться на захвате ряда непрерывных значений, которые помогают ему найти минимальное и максимальное значения, вместо того, чтобы сосредотачиваться на экране.

Эта функция очень удобна, когда вы хотите зафиксировать максимальный ток разгона двигателя, например, во время переходной фазы. Обычно это занимает пару миллисекунд.

С помощью этой функции вы сможете захватить максимум, при этом ваш глаз будет изо всех сил пытаться увидеть правильное значение.

Принцип работы этой функции довольно прост. Когда вы нажимаете кнопку удержания MIN/MAX, мультиметр запускает счетчик и записывает значения измерения выбранного параметра (напряжение, ток, сопротивление и т. д.).

Сравнивает текущее значение измерения с историческими МИНИМАЛЬНЫМИ и МАКСИМАЛЬНЫМИ значениями в базе данных. Когда встречается значение, которое ниже значения MIN, это значение заменяет значение MIN.

Как вы понимаете, наоборот. Когда встречается значение выше, чем значение MAX, тогда максимальное значение заменяется.

Что действительно хорошо в этой функции, так это то, что вы можете измерять прерывистые значения и непрерывные значения в течение длительного периода времени. Он обеспечивает истинную гибкость независимо от вашей рабочей среды или среды измерения.

Следует также учитывать, что обычно вы можете изменить частоту дискретизации. Однако чем быстрее вы отбираете пробы, тем менее точным может стать ваше общее чтение.

Эти частоты дискретизации различаются от мультиметра к мультиметру, поэтому сверьтесь с техническим описанием, чтобы точно понять, насколько точность будет потеряна в зависимости от скорости дискретизации.

Как бы ни было типично для высококлассных мультиметров, частота дискретизации часто составляет от 100 миллисекунд до примерно 250 микросекунд.

Функция автоматического удержания

Функция автоматического удержания — еще одна функция мультиметра, потенциал которой не используется полностью.

В основном эта функция фиксирует текущие стабильные показания на экране и фиксирует это значение. Этот метод невероятно полезен для тех, кто измеряет электронные схемы, требующие очень точных измерений. Лучшие электронные мультиметры обычно имеют эту функцию, встроенную в них от производителей.

Предположим, вы хотите измерить сопротивление цепи усилителя. Показание может выйти как 2,456 Ом. Один из вариантов, и это то, что делает большинство людей, – это запомнить значение в уме и записать его по памяти.

Хотя это вариант, на самом деле это не обязательно, так как вы можете использовать функцию AutoHold, чтобы заморозить значение экрана.

Другое применение этого измерения — если вы хотите проверить напряжение или ток элемента при изменяющихся условиях, таких как температура. Функция автоматического удержания фиксирует каждое новое стабильное значение и фиксирует его на экране.

Очень важно отметить один момент, который часто указывается в технических описаниях мультиметров или руководствах пользователя, — функцию AutoHold никогда не следует использовать для проверки наличия или отсутствия питания в цепи. Как правило, это не работает, когда сигнал цепи скачет или нестабилен.

Подробнее о безопасности мультиметра читайте в нашем руководстве здесь.

Режим REL

Режим REL фактически обнуляет показания мультиметра в любой измеряемой точке. Затем эта точка становится новой ОТНОСИТЕЛЬНОЙ точкой измерения для следующего измерения.

Хорошим примером этого может быть измерение падения напряжения, которое вы обнаружите в своем доме от распределительного щита электропитания и различных стенных розеток по всему дому.

Если вы измеряете, например, 230 В переменного тока и нажимаете кнопку REL. Что произойдет, так это то, что когда вы пойдете в другую точку измерения (например, настенную розетку) и измерите напряжение там, скажем, оно вернется как 224 В, ваш мультиметр даст показание 6 В, чтобы показать изменение (дельта) или относительное напряжение вашего текущего измерения для захвата измерения в режиме REL.

Кнопка ДИАПАЗОН

Эта кнопка очень полезна при использовании мультиметра с автоматическим выбором диапазона. Эти мультиметры отличаются от мультиметров с ручным управлением тем, что измерительный инструмент автоматически выбирает диапазон, который вы должны измерять.

Это избавляет от необходимости не забывать устанавливать диапазон показаний для определенной точки, например, 20 В или 200 В, автоматический выбор диапазона сделает все это за вас, чтобы вы могли сосредоточиться на том, что вы измеряете, а не на том, какой диапазон измерения вы могли ожидать.

Однако есть определенные моменты и моменты времени, когда вы действительно хотите установить диапазон измерения самостоятельно. Кнопка RANGE позволяет сделать это вручную.

Есть несколько причин, по которым вам может понадобиться установить диапазон измерения самостоятельно.

1. Ваш мультиметр будет записывать значения намного быстрее, чем при автоматическом выборе диапазона. Причина этого связана с тем, что мультиметру требуется некоторая полоса пропускания для определения правильного диапазона, прежде чем фактически снимать показания.
2. Если вы знаете, что ожидаете определенное напряжение (например, в электронной схеме — обычно 5 В). Вы можете настроить мультиметр так, чтобы он обеспечивал большее или меньшее разрешение в зависимости от требуемой точности измерения.

Кнопка RANGE практически дает вам возможность перевести мультиметр с автоматическим выбором диапазона в режим ручного выбора диапазона для преимуществ, описанных выше.

Автодиапазон по сравнению с ручным диапазоном можно рассматривать как компромисс между скоростью измерения и простотой использования. Узнайте больше о мультиметрах в целом здесь.

Заключение

Как видите, в любимом в мире измерительном инструменте гораздо больше, чем кажется на первый взгляд. Если вы попрактикуетесь и будете использовать эти различные функции, вы поймете, насколько более продуктивным и приятным станет использование вашего мультиметра.

Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Недействительный адрес электронной почты

Что такое мультиметры, их использование и функции

Измерительное устройство, которое может оценивать несколько электрических характеристик, называется мультиметром. Термин «вольт-ом-миллиамперметр» (ВОМ) относится к мультиметру, способному измерять напряжение, сопротивление и силу тока. Это связано с тем, что устройство имеет функции вольтметра, амперметра и омметра. Некоторые из них включают измерение других характеристик, таких как емкость и температура.

Размеры, характеристики и стоимость мультиметров различаются. Это могут быть высокоточные настольные приборы или портативные портативные устройства. Мультиметры можно приобрести всего за 10 долларов, а лабораторные с проверенной калибровкой могут стоить до 5000 долларов.

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Показания отображаются на микроамперметре аналогового мультиметра с подвижной стрелкой. Поскольку они более доступны, точны и физически надежны, чем аналоговые мультиметры, цифровые мультиметры (DMM, DVOM) с цифровыми дисплеями практически заменили аналоговые мультиметры.

Итак, в этой статье речь пойдет о мультиметрах, так как будут даны ответы на следующие вопросы:

• Что такое мультиметры?
• Для чего используются мультиметры и их функции?
• Как пользоваться мультиметром?
• Какие существуют классификации и типы мультиметров?
• В чем разница между аналоговыми и цифровыми мультиметрами?
• Каковы преимущества и недостатки цифрового мультиметра?

Начнем!

Подробнее: Списки лучших автомобильных мультиметров

Содержание

• 9
• 9 Что такое мультиметры?

  Электронное устройство, называемое мультиметром, используется для проверки сопротивления цепи, силы тока и напряжения. Профессионалы могут использовать мультиметры для проверки напряжения, сопротивления и уровня электрического тока, подключив два провода к различным компонентам электрической системы. Это устройство также иногда называют вольт-омметром или вольт-ом-миллиампером (ВОМ).

  В сфере информационных технологий весьма полезны мультиметры. Профессионалы могут использовать мультиметр во время устранения неполадок оборудования, чтобы определить, получают ли определенные аппаратные устройства достаточный ток или что-то изменилось в существующей ИТ-конфигурации. Мультиметр, который часто ассоциируется с домашними или коммерческими электриками, также может использоваться ИТ-специалистами для выявления проблем с источниками энергии, питающими сложные системы данных.

  Современные цифровые мультиметры способны измерять невероятно мельчайшие изменения или колебания. Хотя некоторые мультиметры тестируют более широкие диапазоны напряжения, эксперты отмечают, что будет сложнее обнаружить крошечные изменения в этих более высоких диапазонах. Аналоговые мультиметры используют микроамперметр с подвижной стрелкой для отображения показаний.

  Подробнее: Списки лучших сканеров OBD2

  Для чего используются мультиметры и их функции?

  Приложения для различных типов мультиметров включают несколько электрических и электронных проектов для тестирования компонентов, а также для использования в различных измерительных приложениях. Цифровой мультиметр — это измерительный прибор, используемый для измерения двух или более электрических величин, в первую очередь сопротивления, силы тока и напряжения (в вольтах и ​​амперах) (Ом). Для техников, работающих в электротехнической и электронной промышленности, это типичный диагностический инструмент.

  Мультиметры могут использоваться в различных приложениях для следующих целей:

  • Температурные и экологические измерения — недорогие метеостанции и внутренняя температура цифрового мультиметра
  • Измерения напряжения — измерение высоких и низких значений постоянного тока, а также размах и среднее значение постоянного тока измерение.
  • Измерения тока – измерение постоянного тока и истинное среднеквадратичное значение переменного тока.
  • Измерение сопротивления – Микроомметр, измерение сопротивления при постоянном напряжении и измерение сопротивления при постоянном токе.
  • Измерение времени и частоты – Быстрое измерение частоты и времени.

  В зависимости от модели мультиметр может считывать широкий диапазон значений. Базовые тестеры можно использовать для проверки непрерывности, быстрого теста для подтверждения полной цепи, а также для измерения напряжения, силы тока и сопротивления. Усовершенствованные мультиметры могут проверять напряжение и силу переменного тока (переменного тока), напряжение и силу тока постоянного тока (постоянного тока), сопротивление (Ом), емкость (фарады), проводимость (сименс), децибелы, рабочий цикл, частоту (Гц), индуктивность ( henrys) и температура по Цельсию или по Фаренгейту.

  К некоторым мультиметрам можно прикрепить аксессуары или специальные датчики для получения дополнительных показаний, таких как уровень освещенности, кислотность, щелочность, скорость ветра и относительная влажность.

  Подробнее: Знакомство с электрооборудованием автомобиля

  Как пользоваться мультиметром?

  Лицевая сторона мультиметра обычно состоит из четырех частей: дисплея, кнопок, шкалы и входных разъемов. Показания измерений можно увидеть на дисплее, а различные функции можно выбирать с помощью кнопок; варианты зависят от модели. Поворотный переключатель или диск для выбора начальных значений измерения (вольты, амперы, омы). и тестовые провода подключаются к входным разъемам.

  В цифровых мультиметрах (омах) объединены возможности тестирования однозадачных счетчиков, таких как вольтметр (для измерения вольт), амперметр (для измерения силы тока) и омметр. Они часто поставляются с рядом дополнительных специализированных функций или передовых альтернатив. Поэтому технические специалисты с определенными требованиями могут искать модель, адаптированную к их требованиям.

  Посмотрите видео ниже, чтобы узнать, как пользоваться мультиметром:

  Каковы классификации и типы мультиметров?

  Мультиметры подразделяются на два типа: аналоговые и цифровые.

  Присоединяйтесь к нашей рассылке новостей

  Аналоговый мультиметр

  В конструкции аналогового мультиметра, также известного как VOM (вольт-ом-миллиамперметр), используется измеритель с подвижной катушкой вместе со стрелкой для отображения показаний на шкале. Катушка, обмотанная вокруг барабана и расположенная между двумя постоянными магнитами, образует счетчик с подвижной катушкой.

  Магнитное поле постоянных магнитов реагирует с магнитным полем катушки, когда через нее протекает ток, создавая силу, которая заставляет стрелку, соединенную с барабаном, отклоняться на шкале, давая показания тока. Чтобы управлять отклонением указателя, он дополнительно содержит пружины, прикрепленные к барабану, которые оказывают противодействующее усилие движению барабана.

  Упомянутое выше движение D Arsonval можно использовать непосредственно для измерения постоянного тока. Однако измеряемый ток должен быть меньше полного тока отклонения измерителя. Правило делителя тока используется для более высоких токов. Измеритель также может использоваться для измерения тока во многих диапазонах с использованием различного количества шунтирующих резисторов. Устройство должно быть соединено последовательно с неопознанным источником тока для измерения тока.



  Подробнее: Понятие о резисторе двигателя вентилятора



  Цифровой мультиметр

  Чаще всего мы использовали цифровой мультиметр (цифровой мультиметр). Цифровой мультиметр может выполнять все задачи от переменного до постоянного тока, кроме аналоговых. На рисунке показаны два щупа с положительной и отрицательной индикацией черного и красного цвета. Чтобы проверить сопротивление, вольт или ампер, пользователь подключал красный щуп и черный щуп к РАЗЪЕМУ COM.

  Проверка напряжения, сопротивления и диодов может выполняться с помощью разъемов COM и VΩ в правой части изображения. Когда ЖК-дисплей отображает рассматриваемое измерение, используются два разъема (вольты, омы, амперы и т. д.). Защита от перегрузки защищает пользователя и предотвращает повреждение цепи и счетчика.

  Внутренняя схема цифрового мультиметра включает схему формирования сигнала, аналого-цифровой преобразователь, ЖК-дисплей, ручку для выбора различных диапазонов трех электрических характеристик и другие компоненты. В зависимости от положения ручки концентрические кольца на печатной плате либо соединяются, либо разъединяются. Часть печатной платы срабатывает для выполнения соответствующего измерения, как только выбраны требуемый параметр и диапазон.

  Общие типы мультиметров включают

  • Мультиметр Fluke
  • Цифровой мультиметр с клещами
  • Мультиметр с автоматическим выбором диапазона



  В чем разница между аналоговыми и цифровыми мультиметрами?

  В таблице ниже поясняется разница между аналоговыми и цифровыми мультиметрами:

  Аналоговый мультиметр	Цифровой мультиметр
  Ограничительные электрические величины, включая сопротивление, напряжение и ток, измеряются с помощью аналогового мультиметра.	С помощью цифрового мультиметра можно рассчитать различные электрические величины, в том числе напряжение, ток, емкость, сопротивление, диод и импеданс.
  Аналоговый мультиметр большего размера	Цифровой мультиметр меньшего размера
  Этот мультиметр показывает показания на шкале рядом со стрелкой.	Этот измеритель выводит показания в виде числового значения на ЖК-дисплей.
  Аналоговый мультиметр калибруется вручную.	Цифровые мультиметры калибруются автоматически.
  Их конструкция проста	Их конструкция сложна из-за использования таких компонентов, как электроника и логика.
  Аналоговые мультиметры менее точны из-за ошибок параллакса и показаний неправильного указателя	Цифровые мультиметры очень точны
  Для отображения показаний не требуется АЦП.	Для отображения показаний требуется АЦП.
  Входное сопротивление нестабильно	Входное сопротивление стабильно
  Стрелка этого мультиметра пытается повернуться влево в обратной полярности.	Этот мультиметр показывает отрицательное значение при изменении полярности.
  Это дешевле	Это дорого

  Подробнее: Анализ вентилятора кондиционера автомобиля

  Часто задаваемые вопросы по мультиметру

  Что такое мультиметр объяснить?

  Вольт/омметр, обычно называемый мультиметром или мультитестером, представляет собой электронное измерительное устройство, объединяющее несколько измерительных возможностей в одном устройстве. Стандартный мультиметр может, помимо прочего, измерять напряжение, ток и сопротивление.

  Каковы 4 функции мультиметра?

  Простые бюджетные модели имеют ограниченный набор функций, достаточных для выполнения рутинных, повседневных работ, таких как проверка проводов, обеспечение целостности цепи, измерение напряжения в розетке или проверка уровня заряда автомобильного аккумулятора. В зависимости от предполагаемого использования прибора мультиметр имеет множество дополнительных функций.

  Что такое мультиметры и их типы?

  Тестер, используемый для измерения электрического напряжения, тока, сопротивления и других величин, представляет собой мультиметр, также называемый авометром. Двумя основными типами мультиметров являются аналоговые и цифровые. Оба используются в электрических цепях для измерения и обнаружения неисправностей.

  Почему мультиметр называется?

  Одно измерительное устройство называется мультиметром, если оно может одновременно измерять множество величин, таких как напряжение, ток и сопротивление. Поскольку он может одновременно измерять несколько электрических переменных, он известен как мультиметр.

  Почему так важен мультиметр?

  Вольтметр, или, чаще, мультиметр, является фантастическим инструментом, который может диагностировать практически любую существующую электрическую систему и неисправность. Независимо от того, как часто вы их используете или какую функцию они выполняют, понимание того, как они работают, всегда позволит вам добиться большего.

  В чем преимущество мультиметра?

  Внешние устройства могут взаимодействовать с выходом. В наличии есть меньшие размеры. Его можно использовать для измерения как количества переменного, так и постоянного тока. Его можно использовать для измерения различных факторов, включая сопротивление, напряжение и силу тока.

  Какие существуют три типа мультиметров?

  • Мультиметр Fluke
  • Мультиметр с автоматическим выбором диапазона
  • Мультиметр с клещами



  Подробнее: Лучший автомобильный GPS-трекер, который вы должны купить



  Какие бывают четыре типа мультиметров?

  Существует четыре различных классификации мультиметров: CAT I, CAT II, ​​CAT III и CAT IV. Использование правильной категории имеет решающее значение в зависимости от оцениваемой схемы. Напряжение, ток и сопротивление можно измерить с помощью стандартного цифрового мультиметра.

  Почему мультиметр важен в электромонтажных работах?

  Одним из наиболее важных инструментов в наборе инструментов электрика являются цифровые мультиметры (DMM). Они обеспечивают широкий спектр функций и позволяют быстро и легко выяснить, что происходит с вашей электрической системой. Но что более важно, они обеспечивают надежный способ определения отсутствия напряжения.

  Каковы ограничения мультиметра?

  Недостатки цифрового мультиметра:

  • Дороже аналогового типа.
  • Работа ЖК-дисплея зависит от батареи или внешнего источника питания.
  • Имеется ограничение по напряжению.
  • Следует использовать в соответствии с ассортиментом производителя и рейтингом категории.
  • В случае колебаний или переходных процессов может записывать ошибку.



  Подробнее: Как включить обогреватель в автомобиле

  Заключение

  Мультиметры — это отличные электрические устройства, которые используются для измерения электрических токов. Профессионалы могут использовать мультиметры для проверки напряжения, сопротивления и уровня электрического тока, подключив два провода к различным компонентам электрической системы.
