Проект газификации зависит от многих факторов. Однако существует общая схема, которая подойдет большинству газифицируемых объектов. Данная информация может послужить в качестве базовой схемы газификации, в которую будет достаточно внести некоторые коррективы.

Данная схема подходит для большинства частных объектов и мы используем её в нашей услуге «газификация под ключ».

1Газгольдер

2Бетонное основание

3ЭХЗ

4Конденсатосборник

5Газопровод

6Цокольный ввод

1. Газгольдер

Резервуар для СУГ представляет собою цилиндрическую емкость из стали, предназначенную для хранения и применения сжиженного углеводородного газа. Климатические условия северо-западного региона влияют на установку газгольдера: монтаж осуществляется под землей. По технике безопасности расстояние должно составлять не менее десяти метров от стен всех зданий на участке. Благодаря подземному размещению обеспечивается круглогодичный прогрев емкости геотермическим теплом. Происходит непрерывное испарение СУГ в достаточных количествах для обеспечения отлаженной работы приборов.

2. Бетонная плита – основание под ёмкость

Система локального газоснабжения жилого дома подразумевает обязательное наличие специальной бетонной плиты, на которую резервуар помещается в котловане. Ее толщина составляет 160 мм. Между емкостью и плитой устанавливается дополнительная прокладка из морозоустойчивой резины. Она имеет пятислойное армирование. Для предотвращения коррозии устанавливается магниевая катодно-анодная защита.

3. Система анодно-катодной защиты

или электрохимическая защита

Схема газификации частного дома в числе обязательных элементов отображает протектор анодов из магниевого сплава – электрохимическую защиту.

Прежде всего ЭХЗ препятствует возникновению коррозии на газгольдерах. Это продлевает срок службы подземных ёмкостей и обеспечивает безопасность и надёжность всей системы. Помимо этого анодно-катодная защита обеспечивает протекцию на всех участках подземного газопровода.

4. Конденсатосборник

Это специальное устройство, которое служит для сбора и удаления воды и конденсата из транспортируемого газа по подземному газопроводу. В противном случае возникают трудности в работе газопровода, компрессорного оборудования и газораспределительных станций. Чаще всего такое возможно зимой.

5. Полиэтиленовый газопровод низкого давления

Схема газоснабжения дома имеет магистраль для подачи газа. Она прокладывается от подземных газгольдеров до коттеджей. Технические условия системы автономного газоснабжения подразумевают ее расположение под вертикальным углом по направлению к объекту.

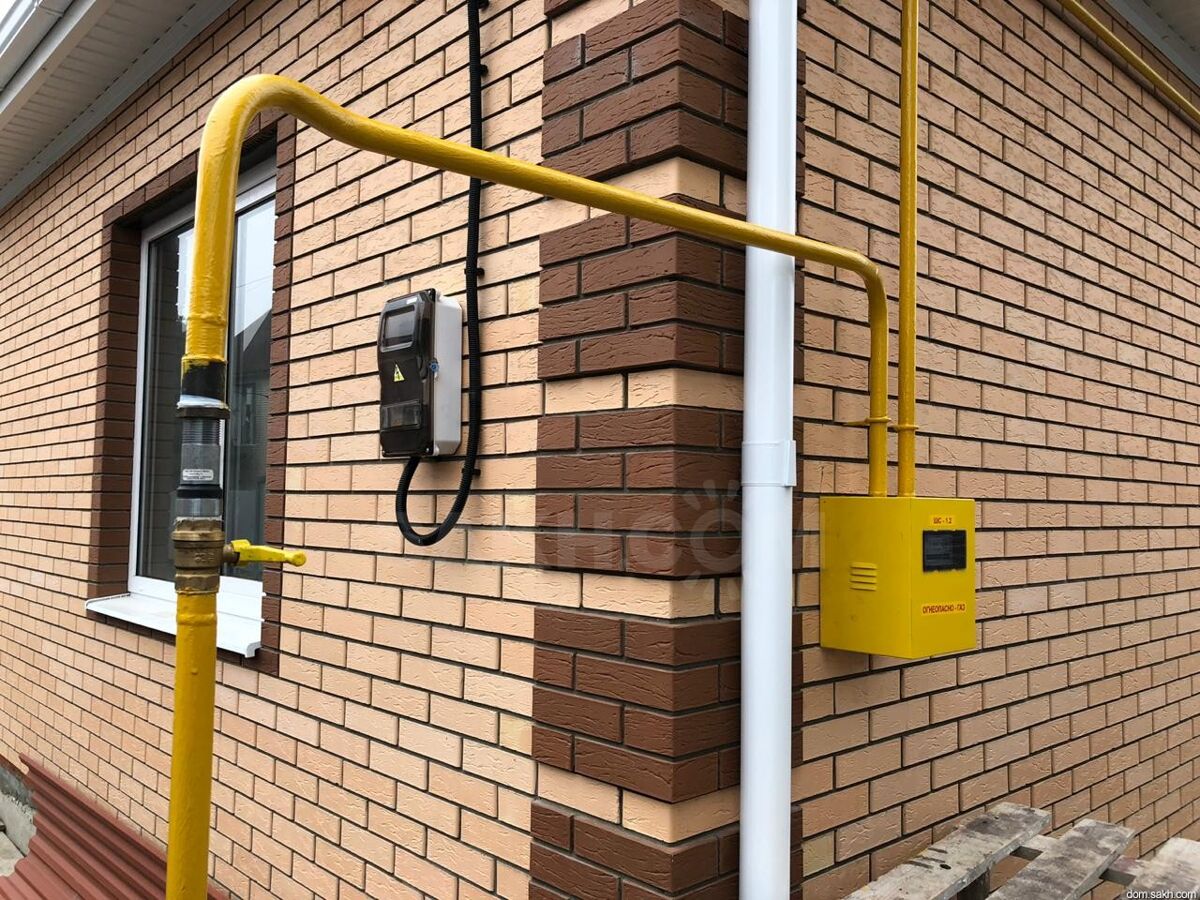

6. Стальной цокольный ввод с шаровым краном

Цокольный ввод предназначен для того, чтобы переводить газ в наземную часть газопровода.

Представляет собою изолированную трубу для соединения полиэтиленового и стального газопроводов. Цокольный ввод помещается в металлический футляр, что закрывается с обеих сторон специальными заглушками. Он защищает трубы от механических повреждений и переохлаждения.
