Из всех возможных вариантов обогрева парной газовый котел для бани остается оптимальным решением. Даже с учетом возможных трудностей с установкой оборудования. Любая другая система отопления окажется либо не настолько безопасной, либо слишком затратной из-за высокого расхода энергоносителя.

Устройство и принцип работы газового котла

Содержание статьи

  • 1 Устройство и принцип работы газового котла
  • 2 Критерии выбора
    • 2.1 Дрова, метан или пропан-бутан
    • 2.2 Как правильно выбрать топку для бани
  • 3 Преимущества применения газодровяных печей
    • 3.1 Секрет газодровяного котла бани
    • 3.2 Нестандартные модели газодровяных котлов
  • 4 Плюсы и минусы
  • 5 Правила монтажа котла в бане
  • 6 Сборка газового котла своими руками
    • 6.1 Конструкция газового или газодровяного аппарата
    • 6.2 Поиск основного материала для котла
    • 6. 3 Дымоход и корпус
    • 6.4 Особенности сборки самодельного котла
  • 7 Заключение

Конструкция банного котла отличается от обычного отопительного оборудования на газу, используемого для обогрева жилых помещений. Формально в его устройстве используются те же детали, что и в бытовом газовом аппарате:

  • стальной корпус, разделенный на несколько отделений;
  • дымоход или система принудительного отведения продуктов горения газового или дровяного топлива;
  • топочная камера;
  • колосники с зольником, если баня отапливается газом и дровами.

В топку может быть врезан вспомогательный теплообменник, если помимо обогрева парного помещения и предбанника, газовый котел используется для получения кипятка и горячей воды для нужд моечного отделения, обогрева комнаты отдыха бани.

Основное отличие состоит в том, что выбирать или делать нужно газовый котел для бани с каменкой и верхним дожиганием продуктов горения. Это означает, что там, где в традиционной топке стоят несколько труб-регистров теплообменника, у котлоагрегата для бани врезана емкость для камней. Это же касается и электрического котла для бани.

Часто каменка выполнена по сложной схеме с возможностью получать сухой или влажный пар, что ценится в хорошей бане. Остальные нюансы конструкции касаются индивидуальных предпочтений хозяев. Например, помимо газовых горелок, в топке могут быть колосники с зольником для сжигания дров.

Еще один нюанс связан с наличием у банного котла традиционного наставного или трубного бака для кипятка под обрызгивание камней. Его можно ставить или отказаться от его использования – все зависит от конкретной схемы компоновки корпуса.

Критерии выбора

Выбор котельного оборудования, тем более на газу, требует терпения и настойчивости. Помимо правильного подбора модели и покупки, еще предстоит установка газового котла с оформлением разрешительных документов, допусков к эксплуатации. Самодельный котел подключить к газовой трубе централизованного снабжения никто не разрешит.

Даже если выполнить подключение самостоятельно, пиратским способом, все равно есть шанс столкнуться с проблемами при очередной проверке контролирующим инспектором. Любое газовое оборудование, подключенное к трубе, должно быть зарегистрировано, допущено к эксплуатации. Обычно это делается на основании сертификата соответствия и паспорта компании-производителя.

Поэтому проще купить готовый газовый котел для бани, зарегистрировать и установить его по всем правилам.

Можно, конечно, поставить в бане обычный газовый котел водяного отопления – это даст возможность быстро и качественно греть помещение. Для разогрева воздуха, получения пара купить и установить в парилке электрическую двухкиловаттную каменку. Единственный минус в том, что обустройство бани обойдется намного дороже монтажа специального газового или газодровяного котла.

Дрова, метан или пропан-бутан

Если выбирать агрегат с топкой только на газу, то нужно заранее выбрать тип газового топлива – метан или сжиженный пропан-бутан. Несмотря на то, что большинство производителей предусматривают возможность работы на сжиженном газу и на метане, отличия работы топки в условиях бани есть.

В отличие от обычных бытовых отопительных аппаратов на газу, в специализированных котлах отдача тепла в помещение бани идет через стенки корпуса и каменку.

Сгорающий метан обеспечивает относительно невысокую температуру продуктов сгорания, в пределах 800-900 ℃. Причина в том, что для сжигания одного куба метана требуется примерно 10-11 м3 воздуха. Получается много дымовых газов, но они не слишком горячие.

Поэтому в газовых котлах, спроектированных для бани, продукты сгорания метана пропускают через дополнительные каналы с поворотами. Только так можно эффективно отбирать тепло и греть помещение. При этом корпус не перегревается, температура воздуха получается комфортной и без запаха горелого металла.

Если заменить метан на сжиженный баллонный газ пропан-бутан, то нужно заменить форсунки на газовых горелках, выполнить перенастройку работы автоматики. В противном случае можно сжечь котел и коробку бани.

Для сжигания пропан-бутана требуется больше воздуха, тепла выделяется больше, и температура продуктов горения достигает 1000-1100 ℃. Поэтому для корпуса котла нужно сделать дополнительный рассеивающий экран из нержавейки, мыльного камня или кирпича. Также желательно увеличить сечение дымохода. В противном случае топка не сможет выдать требуемую мощность.

Как правильно выбрать топку для бани

Существует много различных конструкций, как чисто газовых, так и газодровяных. Универсальные модели котлов с топками, рассчитанными на использование газа и дров, обладают меньшим КПД, но дают возможность экономить на обогреве бани дровяным топливом.

Можно долго перечислять преимущества и недостатки определенных моделей газовых котлов известных брендов и иных компаний-производителей. В целом они похожи между собой. Но есть один критерий, на который нужно обратить внимание, – лучшие газовые котлы для бани сконструированы так, чтобы продукты сгорания перемещались внутри топки максимально плавно, без угловатых каналов с резкими поворотами.

При сгорании газа получается большой объем горячих газов, поэтому неправильно собранный выводной тракт приводит к потере тяги в дымоходе. В результате газовая горелка будет работать неустойчиво, а главное – часть продуктов горения может выталкиваться в помещение бани.

Многие владельцы ставят на дымоход бани вентилятор-дымосос. Таким способом удается отрегулировать уровень тяги в трубе и сделать работу котла одинаково устойчивой на любом виде газа и даже на дровах. Решение правильное, но для бани можно использовать именно дымососы, устанавливаемые на верхнем срезе дымоходной трубы.

А вот воздуходувки ставить нельзя. Если корпус даст трещину (что случается часто с чугунными каменками), то внутрь парилки могут попасть угарный газ или раскаленные продукты горения, а это чревато отравлением или пожаром в бане.

Преимущества применения газодровяных печей

Возможность использовать для обогрева парилки бани природный газ и дрова сделала газодровяные котлы популярными. К тому же, их можно купить или сделать своими руками. Хлопот с переделкой немного, но зарегистрировать такую технику и официально подключить ее вряд ли получится.

Популярна установка газовой горелки с автоматикой управления в топку уже построенных в бане кирпичных печей и каменок. В этом случае можно сделать проект, провести газ и переоборудовать дровяную печь на газовую. Но выполнять подобные работы разрешается специализированным компаниям, имеющим лицензию.

Официально переоборудовать каменную печку выходит дорого. Дешевле купить и установить готовый газодровяной котел фабричного изготовления.

Секрет газодровяного котла бани

Часто владельцы частных домов, дач, загородных коттеджей изначально планируют постройку бани с обогревом парилки и всего помещения газодровяными котлами. При этом у многих заказчиков формируется устойчивое заблуждение, что топка такого аппарата способна сжигать дрова и газовое топливо одновременно. Это не совсем так.

По нормам безопасности одновременное сжигание двух видов топлива допускается в печах промышленного назначения. Стандартная топка бытовых газодровяных котлов фабричного изготовления рассчитана на работу либо на газе, либо на дровах. Лишь недавно в продаже появились новые агрегаты с моноблочной топкой, которую не нужно разбирать или перенастраивать для сжигания разных отопительных материалов.

Внутри классического газодровяного котла с каменкой для парилки бани топочная камера обычно выполнена разборной. Внутри топки стоят колосники, а под ней установлен короб зольника. Закрывает фасад съемная дверца. В таком положении котел работает, как дровяной.

При необходимости дверцу и колосники можно снять и заменить фасадной плитой со встроенными газовыми горелками и автоматикой. Никаких других манипуляций для перехода на газ не требуется. Замена может быть выполнена «на холодную» после завершения помывки в бане.

Нестандартные модели газодровяных котлов

Более удобной для бани считается спаренная печь. Из всех существующих моделей газодровяных котлов этот заслуживает максимального внимания. Конструктивно аппарат состоит из двух топок, собранных в одном корпусе. Верхняя часть газового котла отведена под каменку, как у обычных моделей. У каждой топки имеется свой дымоход, поэтому они могут работать независимо друг от друга.

Что это дает:

  1. Максимальный КПД газового котла, независимо от того, работает ли он на газе, на дровах или одновременно на двух видах топлива.
  2. Сжигание дров не засоряет газовые горелки, как это нередко бывает в моноблоках и в самодельных газодровяных котлах.
  3. Есть возможность подсушивать дрова во время работы на газовом топливе.

Наличие двух дымоходов нельзя считать недостатком, так как на трубах стоят управляющие задвижки, с помощью которых удобно регулировать приток воздуха в каждую из камер сгорания.

После завершения помывки в бане газовую топку котла часто оставляют работающей, а дровяную тушат. Таким образом удается высушить помещение парилки и проветрить помещение за 1-1,5 ч вместо стандартных 2-3 ч.

Газодровяные стальные печи с моноблочной топкой массивные. Их делают тяжелыми, с чугунным наружным корпусом и топочной камерой из нержавейки, разделенной на два отдельных пространства для сжигания дров и газа.

Ничего разбирать и переустанавливать не нужно. Достаточно переключить задвижку дымохода на работу с дровяной или газовой частью топки.

Плюсы и минусы

Основным преимуществом газовых котлов принято считать экономичность топки на газу. Ее не нужно чистить, как после дров или угля, – меньше будет копоти в бане. Использование газового топлива дает возможность плавно управлять и регулировать мощность нагрева парилки. Кроме того, такой котел считается более безопасным, так как нет угарного газа и горящих углей, из-за которых чаще всего сгорают бани.

Из минусов можно отметить высокую стоимость оборудования. В настоящее время высокий КПД и уровень комфорта от использования газового топлива с лихвой компенсируется растущими ценами на газ. Топить парную бани дровами оказывается дешевле.

Правила монтажа котла в бане

Если отопительный аппарат используется только для водяного обогрева помещения и не оборудован каменкой, то его можно поставить в предбаннике или в комнате отдыха. Газовый котел с каменкой ставят только в проем во внутренней стене-перегородке, отделяющей парилку от предбанника или комнаты отдыха. Тоннель с автоматикой и горелками остаются в предбаннике, корпус, дымоход, каменка – в парилке.

Пространство в проеме вокруг котла на 40 см должно быть заложено несгораемым материалом. Лучше всего использовать красный кирпич. Фундамент выкладывается шамотом, застилается вермикулитом и стальным листом. Расстояние до стен бани должно быть не менее 50 см.

Объем помещения, из которого газовая горелка забирает воздух (предбанник), должен быть не менее 12 м3. Устанавливается отдельная приточно-вытяжная вентиляция. Расстояние от топки до дверного проема – не менее 1,5 м.

Нормы обустройства дымохода такие же, как и для дровяных печей.

Можно и самому установить

33.33%

Можно, но только строго соблюдать технику безопасности

0%

Нет, такие работы должны проводить только специалисты

66. 67%

Проголосовало: 3

Сборка газового котла своими руками

Любители строить все самостоятельно могут попробовать сделать свой вариант котла для бани. Устройство и конструкция обогревающего оборудования дают возможность выполнить топку на дровах, на газу или попытаться сделать универсальный газодровяной вариант.

Единственный недостаток – большой вес конструкции. Поэтому собирать ее лучше рядом с баней. Если требуется установить газовый котел на даче, то аппарат можно разбить на несколько крупных узлов, перевезти на место установки и собрать с помощью сварки.

Конструкция газового или газодровяного аппарата

Большинство моделей фабричного изготовления выполнены в стандартном форм-факторе:

  • прямоугольный или квадратный корпус;
  • окно или тоннель для дров или газовой аппаратуры находится на одной из стенок корпуса;
  • труба дымохода подключена к задней стенке.

С точки зрения промышленного изготовления котельного оборудования на потоке – это наиболее удобная и технологичная схема, так как корпус и все основные узлы будут сварены аргоновой сваркой из жаропрочной или легированной стали. В бюджетных моделях можно встретить сварку полуавтоматом из обычной черной листовой стали. Качество сварных швов получается высоким, чтобы не допустить появления трещин при неравномерном нагреве.

Поиск основного материала для котла

Использование газа для отопления бани интересно тем, что можно обеспечить большую тепловую мощность при относительно небольших размерах топки. Поэтому можно сделать полноценную газовую или газодровяную печь мощностью до 20 кВт.

Единственной проблемой будет подбор материала. В фабричных моделях газовых котлов используется нержавейка. Она стоит дорого. Сваривать, резать, обрабатывать ее для неспециалиста непросто.

Еще один минус – у нержавеющих сталей большой коэффициент теплового расширения, поэтому сварить корпус можно лишь при условии правильной раскройки и использования струбцин, промежуточных фиксаторов.

Можно попытаться собрать заготовки сваркой углекислотным автоматом из тонких листов стали. Обычно так собирают небольшие котлы для бани с парной объемом 7-10 м3, построенной внутри жилого дома с собственной системой отопления. Для отдельностоящей бани мощности каменки будет не хватать.

Если планируется полноценная печь для бани, то лучше использовать толстый лист стали (толщина не менее 5 мм). Возможностей углекислотного полуавтомата может быть недостаточно, а варить сплошные швы обычной дуговой сваркой на толстом металле сложно. Нужно приглашать специалиста.

Дымоход и корпус

Самодельный котел на газу лучше сделать цилиндрической формы. В этом случае длина и количество сварных швов уменьшается в несколько раз, проще разделка и раскройка металла. В качестве заготовки лучше использовать стальную напорную трубу, диаметром 500 м и толщиной стенки 10-12 мм. При такой толщине стенок газовая топка не прогорит даже после 20 лет эксплуатации.

Компоновка котла стандартная. Нижняя часть корпуса отводится под топку с колосниками и зольником. Если котел будет газодровяной, то вместо дверцы нужно вварить короб тоннеля с дверцей. В этом случае с противоположной стороны в топку можно врезать щелевую газовую горелку на 10 кВт. Ее длина обычно не превышает 30 см. Тоннель будет использоваться для загрузки дров. Правда, топить газодровяной котел придется короткими чурками, длиной по 20-25 см.

Особенностью конструкции котла является устройство каменки. Под нее отводится средняя секция корпуса, выше будет располагаться бак для воды. Его можно изготовить отдельно или купить готовый из нержавейки, чтобы у воды не было запаха горелого металла.

Горячая часть дымохода проходит через водяной бак и на выходе соединяется с сэндвич-трубой на 150 мм. Котел получается высоким, продукты горения удаляются через трубу без лишних поворотов, поэтому потерь тяги не будет.

Особенности сборки самодельного котла

Каменку для пара можно сделать в двух вариантах.

В первом случае на потолок укладывают массивную стальную плиту, толщиной не менее 20 мм. В перекрытие врезают несколько фланцев для подключения 3-5 вертикальных секций дымоходной трубы. Пространство между трубами и стенками газового котла заполняют камнем размером 5-6 см.

Оголовки труб сваривают с потолком каменки из толстолистовой стали и делают переход на общий дымоход. В боковой стенке котла создают два окошка на разной высоте, отверстия закрывают заглушками.

Если в бане требуется холодный и влажный пар, то кипяток льют в верхнее окно. Если сухой и горячий, то в нижнее. На время прогрева помещения в бане заглушки снимают.

Второй вариант проще – под каменку в корпус котла врезают еще одну секцию трубы, но меньшего размера. Ее также заполняют каменистой засыпкой. Внутри корпуса горячий газовый поток обтекает горизонтальную секцию и нагревает до высокой температуры.

Заключение

Газовый котел для бани на сегодня является оптимальным решением. Он быстро разогревается, держит пар, прост в обслуживании. Главное – в парилке бани нет мусора и грязи, приносимой в помещение вместе с дровами. Конструкции котла постоянно совершенствуются – многие любители отдыха в бане используют свои собственные разработки.

Газовые печи для бань – плюсы и минусы, как выбрать и установить

Современная русская баня давно сломала все стереотипы касательное ее дизайна, количество этажей и топлива для печей. Конечно, запах свежих горящих дров многого стоит, но все популярнее сегодня становятся электрические печи для бани, инфракрасные и, конечно же газовые. Ведь последние не только экономны, но и очень удобны в управлении: даже достаточно просторная парилка нагревается достаточно быстро, и никакого топлива в нее подбрасывать не нужно. Но для тех, кто решил установить в своей парной современную газовую печь, желательно заранее узнать о ее видах, особенностях конструкции и правилах установки — о чем и будет эта статья.

Преимущества газовых печей перед другими

Традиционная дровяная печь в русской бане – это, конечно, идеальный вариант, когда с добычей дров нет никаких проблем. А вот во всех других случаях неплохой альтернативой может стать экономичная газовая печь, тем более, что устанавливать ее не сложно, все, что нужно – тщательно соблюсти все правила эксплуатация.

Судя по последним данным, современные печи газовые для бани – лидеры продаж в России. А все потому, что они обладают достаточно весомыми преимуществами:

  • Компактность. Благодаря отсутствию у газовых печей массивной топки и зольника, их размеры достаточно компактны, а потому они не занимают много места даже в совсем маленьких парилках.
  • Оптимальность температуры. Регулировать микроклимат в парилке с помощью газовой печи проще простого – достаточно выставить нужный режим. После чего можно наслаждаться отдыхом и банными процедурами, а не бегать с полотенцем по предбаннику, чтобы подкинуть еще дров.
  • Простота в использовании. Газовые печи не требуют особого ухода или внимания – в них не остается ни золы, и не догоревших угольков.

Внутреннее устройство газовой печи

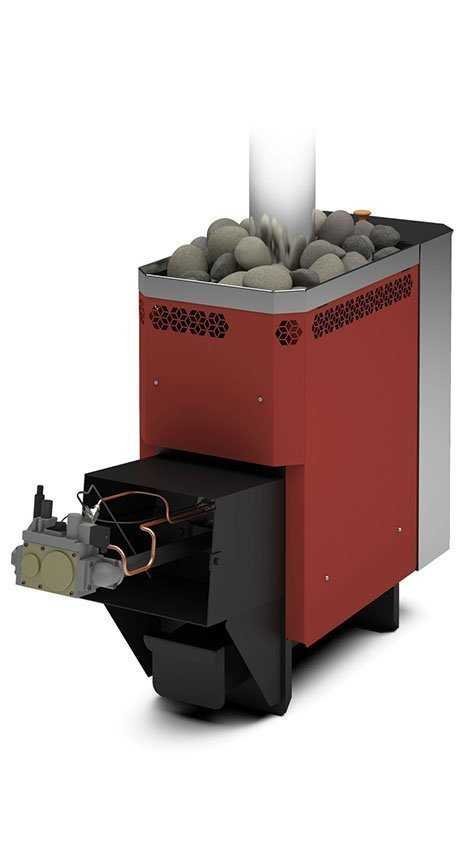

Стандартная газовая печь для бани имеет такое устройство: в корпусе вмонтирована газовая горелка, к которой герметично присоединен источник топлива. В зависимости от модели может быть еще бак для горячей воды, который можно приобрести и отдельно. Сверху корпуса – поддон для камней и отводящее устройство для продуктов сгорания.

Наиболее удачны для банной газовой печи – круглые булыжники с речного или морского дна. Именно они считаются наиболее закаленными для таких экстремальных условий, ведь благодаря газу разогреваться им придется быстро, а накаляться – до 200?С, после чего на них еще и будет литься вода для пара.

Также у всех газовых печей для бани в обязательном порядке имеется корпус, термостат и предохранитель, который автоматически прекратит подачу газа, если огонь внезапно потухнет. Собственно, как раз под камнями и будет находиться герметичная газокамера со сгораемым газом.

Как правильно выбирать газовую печь?

Газовые печи не спроста называют в народе «бомбами» — а все из-за того, что люди привыкли доверять продавцам на слово и приобретали в свое время печи сомнительного происхождения. Из-за чего — взрывы, пожары, ожоги. Из-за чего — распространенный миф о том, что газовая и электрические печи для парных — табу. А ведь на самом деле сегодня миллионы людей ставят в своих баньках именно такие агрегаты и наслаждаются комфортом и функциональностью — потому что выбирали их по правилам. Каким? Сейчас расскажем.

Какими должны быть газовые горелки?

У каждой горелки для газовой печи есть свое определенное значение расхода топлива, что и определяет экономичность и мощность агрегата. Так, для небольшой баньки достаточно будет газовой горелки для котла с расходом 1,5-4,5 куб.м. в час. Причем приобрести ее нужной мощности можно и к уже имеющейся печи – это заменяемый элемент. Но важно, чтобы при этом полностью совпали характеристики резьбового соединения самой горелкой и источника подачи газа к котлу.

И, наконец, все газовые печи для бань обязательно имеют документацию с подтверждением государственного стандарта безопасности и качества – если таковой у продавца не обнаружилось, его магазин тогда лучше обходить десятой стороной.

Абсолютно недопустимы для парной и горелки для котлов непонятного производства, с повреждениями или негерметичным соединением, без техпаспорта или после окончания допустимого срока эксплуатации. Одним словом, горелка для банной газовой печи должна находиться в безупречном состоянии и периодически подвергаться профилактическому просмотру – это важно для здоровья и жизни отдыхающих в бане людей.

Вариант с газодровянными печами

Газодровянные банные печи – это современные универсальные конструкции, которые отличаются от традиционных возможностью использования в них разного рода топлива: и природного газа, и жидкого углеводородного газа, и дров. Все это обеспечивается тем, что у газодровянных печей есть дополнительные съемные элементы – приспособления для твердого топлива и газогорелочное оборудование.

ГГУ, т.е. газогорелочное устройство, состоит из газовых горелок, фильтров, запорных и сбросных клапанов. А вот для использования в качестве горючего еще и дров, нужна будет установка топливоприемника. Именно благодаря универсальности газодровянные печи и пользуются такой популярностью. А стоят они сравнительно недорого.

Особенности монтажа газовой печи в бане

К процессу монтажа газовой печи подходить нужно ответственности – от этого зависит и эффективность работы печки, и безопасность ее использования. Лучше всего доверить это квалифицированным работникам – такие услуги предлагают все фирмы-продавцы. И в любом случае в процессе установки нужно проследить вот за чем:

  • Расстояние от стены до печи должно быть не меньше 0,5 метров, причем сами стены обязательно делаются из несгораемых материалов или оббиваются такими.
  • Огнеупорное основание печи должно выступать не менее, чем на 10 см от всех ее краев.
  • Размеры проема для горелки без накладки должны быть такими: 47-55 см высотой и 35-45 см шириной; с накладкой: 61,5-68 см высотой и 51,5-66,5 см шириной.

Пример разметки проемов для установки печки. В зависимости от модели они могут варьироваться

К дымоходу газовую печь нужно присоединять трубами из нержавеющей стали, которые по ходу сгорания вдвигаются одна в другую не менее, чем на половину диаметра. Причем устанавливать газовую печь нужно так, чтобы ее лицевая сторона и сама горелка выходили через проем в стене в предбанник – проем делать желательно 42-46 см шириной и 55-65 см высотой. Конечно, лучше чтобы и сама стена оказалась не более 30 см толщиной.

В предбаннике же обязательно нужно сделать вытяжную вентиляцию и окно с форточкой – газ все-таки. Двери нужно делать открывающимися наружу, а высоту дымовой трубы планировать не меньше, чем 5 метров от уровня горелки. Очень важно: место присоединения печки к дымоходу должно быть идеально герметичным.

Примерная схема установки газовой печки и ее конструкционные составляющие

Если вы думаете, стоит ли приобретать в баню такую печь, не сомневайтесь: газовые банные печи не только проще и дешевле в эксплуатации – они еще и чище, и экологичнее, и намного функциональнее.
