Герметик для сэндвич дымохода: виды, какой лучше для нержавеющей трубы, отзывы по жаропрочности

Содержание

виды, какой лучше для нержавеющей трубы, отзывы по жаропрочности

Любой дом имеет систему отопления. При сжигании топлива образуется много дыма и горячих газов. Печь, котел или камин, дымовая труба должны быть надежно загерметизированы, чтобы токсичные продукты горения не попадали в дом и не вредили его жителям.

Я приветствую любимого читателя и предлагаю его вниманию статью о том, для чего нужен термостойкий герметик для дымохода – надежный способ уплотнения дымовых труб и отопительных агрегатов.

Для чего нужна герметизация дымохода

Дымоход предназначен для удаления горячих продуктов горения от камеры сгорания отопительного агрегата – котла, печи, камина. Любое топливо при сгорании образует много углекислого газа (СО2), незначительное количество угарного газа (СО), оксида серы (SО2), небольшого количества окислов некоторых других элементов, воды, непрогоревших частиц топлива (сажи). Все они вредны человеку.

Горячая вода может повысить влажность в помещении, привести к образованию потеков на стенах, потолке. Пятна копоти, сажи способны испортить отделку помещения.

Температура отходящих газов у твердотопливных котлов может достигать 600 °С и выше, газовых котлов – 200 °С, при прочистке дымового борова путем поджигания сажи достигает 1000 °С. Небольшая струйка горячего газа из дымохода – частая причина возгорания. Даже 200 °С в течение длительного времени хватит, чтобы начали тлеть обои.

Поэтому герметичность дымохода – обязательное условие его работы. Современные термостойкие герметики используют для герметизации стыков отдельных элементов сборных дымоходов. Кроме того, их используют для аварийной заделки неплотностей, возникших в отопительный сезон, когда нет возможности отключить нагревательный прибор и разобрать и заменить часть дымохода.

Термостойкие герметики используют даже для заделки отверстий и щелей в традиционных кирпичных печных трубах. Традиционно для этого использовалась глина, но как уплотнитель она ненадежна. Кроме того, термостойкими герметиками гидроизолируют выход дымоходов на кровлю – это защищает стропила и подкровельные конструкции от намокания и загнивания.

Принцип работы герметика

Все термостойкие полимеры наносятся на область уплотнения и затем отвердевают (полимеризируются) под воздействием воздуха в течение определенного времени. Для использования в быту применяют однокомпонентные составы – они медленнее застывают, проще исправить ошибки. На производстве используют двухкомпонентные составы – смешивают пасту с отвердителем; для бытовых нужд такие составы не выпускают.

Виды и отличия

Все виды герметиков для применения при высоких температурах делятся на две большие группы – термостойкие (силиконовые) и жаростойкие (силикатные). Отличаются они по химическому составу и допустимым параметрам эксплуатации.

Термостойкие

Термостойкие герметики изготавливают на основе силиконов – кремнийорганических кислородосодержащих соединений. Они выдерживают температуру до 300 °С, при 100 °С и выше термостойкие силиконы превосходят все традиционные эластичные материалы.

Силиконы долговечны, эластичны, химически инертны, водонепроницаемы, устойчивы к биологическим воздействиям, ультрафиолетовому излучению.

Могут работать при быстром изменении температур, нетоксичны, экологичны.

Термостойкие силиконы выпускаются в виде пасты красновато-бурого цвета. Цвет герметику придают окислы железа. Рабочие температуры могут колебаться от 170 до 300 °С, эта информация указывается на упаковке.

Область применения силикона: герметизация наружных поверхностей дымовой трубы, стыка трубы и кровли, заделка несквозных трещин на кирпичных поверхностях каминов и печей, герметизация труб газовых котлов с высоким КПД и несильным нагревом дымовых газов.

Большое достоинство термостойких герметиков – эластичность. Толщина шва – до 6 мм, время полимеризации – до 20 минут. Работы по уплотнению проводят при плюсовых температурах (но не выше 40 °С).

Силиконовые уплотнители

Для удобства потребителей промышленность выпускает огромный ассортимент уплотнителей из силикона – прокладки, мембраны, шнуры, трубки, уплотнители самых разных конфигураций. Их применяют для уплотнения окон и дверей, в бытовой технике, в автомобилях, электротехнике.

Из силикона изготавливают мастер-флеш – эластичный уплотнитель для прохода трубы через кровлю. Выпускают специальные термоусадочные ленты – ими обматывают стыки модулей дымохода, при нагреве они расплавляются и плотно заполняют герметизируемый стык.

Жаростойкие

Для уплотнения и ремонта внутренних поверхностей дымоходов, камер сгорания, сплошных отверстий в трубах из кирпича, стыков чугунных и стальных элементов с кладкой печи, сборки сэндвич-дымоходов применяют огнеупорные силикатные полимеры, выдерживающие температуру до 1200 °С (кратковременно – даже до 1500 °С).

Силикатные герметики имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения. Толщина шва может достигать 15 мм. Термостойкие силикаты образуют неэластичный шов. Работы проводят температурах от 1 до 40 °С.

У силикатов хорошая адгезия с металлом, даже нержавейкой.

Клеящие облицовочные составы

Промышленность выпускает специальные термоустойчивые составы для облицовки печей, каминов и дымоходов плиткой (обычной, шамотной, клинкерной, керамогранитной), натуральным или искусственным камнем.

Обычно они изготавливаются на основе силикатов, содержат жидкое стекло, каолин, цемент, пластификаторы, полимеры.

Такие смеси выдерживают температуры от -30 до +170 °С и даже выше. В промышленности применяют и другие высокотемпературные клеящие составы, для сушки которых нужен сильный нагрев, но в быту они распространения не получили.

Какой вид лучше

Каждый вид герметика предназначен для определенных рабочих условий и выполнения определенных функций. Силиконы используются на наружных поверхностях дымоходов, печей и каминов, герметизация элементов труб газовых котлов. Термостойкие силикатные полимеры применяются в любом случае, если место применения герметика нагревается более 300 °С. Их можно применять и для заделки течей в отопительных агрегатах, даже для металла.

Клеящие облицовочные составы используются для облицовки печей и дымоходов керамической плиткой или камнем. Применяют их также для теплых полов и фартуков для кухни.

Советы, как выбирать

Отопительное оборудование и дымоходы – очень важная и небезопасная часть инженерного хозяйства дома. От их исправности зависит жизнь и здоровье жильцов. Поэтому экономить на термостойких герметиках не стоит. Лучше всего покупать материалы от известных брендов и в крупных магазинах с чеком.

Силикон дорог, его иногда подделывают. Если приобретены несколько флаконов, то можно выдавить из одного немного полимера, дождаться отверждения и поджечь. Силикон загорается тяжело, будет выделять смесь черной и белой сажи (углеводороды и оксид кремния). Подделка (чаще всего используют акриловые полимеры и ПВХ) будет гореть с выделением черной сажи.

Стоит еще упомянуть о том, что термостойкие герметики для печей и дымоходов продаются в тубах под строительный пистолет. Если продавцы будут советовать полимер в обычных тюбиках – знайте, что чаще всего это уплотнитель для автомобилей, он содержит кислоту и совершенно не подходит для отопительного оборудования и дымоходов, поэтому перед покупкой внимательно прочтите надписи на упаковке.

При выборе обязательно следует прочитать этикетку. Рабочая температура должна соответствовать условиям эксплуатации, это самый главный критерий выбора термостойкого герметика для дымохода. Герметик должен быть с нейтральной, а не с кислой реакцией.

Популярные марки

Популярные марки термостойких герметиков – прибалтийский Penosil (силикатный, 1500 °С), бельгийская компания Makroflex (силиконовый, 260 °С), бельгийский бренд SOUDAL С (силикатный, 1500 °С), Kraftool (силикатный, 1500 °С), отечественный «Момент Гермент» (силиконовый). Можно еще упомянуть демократичные по цене марки силикатных составов BAUMASTER и TITAN (Selena Group).

Примерная цена

Ниже приведена информация о том, сколько стоят самые распространенные марки термостойких полимеров. Силиконовые полимеры значительно дешевле силикатных.

Как аккуратно и правильно нанести герметик

При работе с обоими видами полимеров необходимо подготовить поверхность дымохода: зачистить, удалить пыль и грязь, обезжирить. Сталь желательно зашкурить мелкой наждачной бумагой для улучшения адгезии полимера.

Поверхность под термостойкий герметик должна быть совершенно сухой. Тубу заправляют в пистолет и выдавливают на герметизируемый стык небольшое количество силикона. Дают застыть (примерное время указано на упаковке).

Основание под жаропрочный силикатный полимер подготавливают и слегка увлажняют. Наносят герметик и дают застыть. Излишки термостойкой массы удаляют, пока герметик не застыл. Можно заранее проклеить вдоль стыка малярную ленту, а после нанесения удалить.

Работы желательно выполнять в теплую погоду.

Особенности герметизации сэндвич-дымоходов

Сэндвич-трубы имеют металлическую поверхность. Для их герметизации применяют и силикатные, и силиконовые полимеры.

Характерная особенность герметизации сэндвич-труб – необходимость герметизировать и внутреннюю, и внешнюю трубы. Помимо общих соображений безопасности, которые были приведены в начале статьи, для сэндвича очень опасно попадание атмосферной влаги снаружи или конденсата изнутри в утеплитель.

При намокании утеплителя (из минеральной ваты) и замерзании трубу может разорвать, она будет быстро ржаветь. Агрессивные кислоты даже трубу из нержавеющей стали будут со временем разъедать.

Наружный слой следует промазывать силиконом – он обладает отличными гидрофобными свойствами. Для внутреннего стыка термостойкий герметик подбирают в зависимости от типа отопительного прибора и температуры дыма.

Сам процесс герметизации особых сложностей не представляет – на стыкуемые поверхности наружного и внутреннего слоя наносится валик герметика и аккуратно размазывается слоем 1 -2 мм с помощью шпателя или стальной ровной пластины, затем модули дымохода стыкуются между собой.

Заключение

Я прощаюсь со своим уважаемым постоянным читателем и желаю правильно и удачно смонтировать дымоход и отопительный прибор у себя дома. Подписывайтесь на рассылку обновлений сайта, приводите своих друзей, делитесь полезностями с друзьями.

Загрузка...

Герметизация дымохода из нержавейки - ФуранФлекс

Дымоходы из нержавеющих труб являются лидерами на рынке. Их огромная популярность обусловлена рядом преимуществ. Легкие по весу трубы быстро и легко соединяются. Применяться они могут для котлов и печей разного типа. Гладкая поверхность стенок способствует хорошей тяге. В большинстве случаев такие системы отлично справляются с основной задачей. При правильном монтаже и эксплуатации они могут прослужить длительное время.

Особенностью дымохода из нержавейки является то, что состоит он из отдельных частей (труб), которые между собой соединяются.

В стыках могут появляться щели, через которые будет проходить дым, поэтому обязательно проводится герметизация. Отсутствие щелей и зазоров обеспечивает высокую эффективность и безопасность системы.

Когда нужно выполнять герметизацию дымохода из нержавейки?

Обязательно герметизировать стыки между трубами необходимо еще на этапе сборки дымохода. Делать это нужно по нескольким причинам:

  1. Через щели дым будет проникать в помещение или на чердак. Содержащиеся в нем продукты горения могут вызвать отравление у людей, которые находятся в доме.

  2. Если система не герметична, внутрь трубы сможет проникать холодный воздух (проблема особенно актуальна в зимнее время). Это, в свою очередь, приведет к появлению конденсата, который способен разрушить даже нержавейку.

  3. Проникающий через щели дым может спровоцировать пожар.

Герметизация может потребоваться и в процессе эксплуатации. Если был неправильно выбран метод или материал для герметизации, некачественно или вовсе не выполнены работы, тогда со временем потребуется ремонт дымохода и его герметизация.

Методы герметизации

Герметизация дымоходов из нержавейки может выполняться различными методами. На рынке ныне несложно подобрать подходящий материал, но каждый метод имеет свои особенности, плюсы и минусы.

Высокотемпературные герметики

Для решения проблемы чаще всего используются высокотемпературные герметики. На рынке они представлены в большом ассортименте. Бывают на основе силиката, силикона и других материалов. Для герметизации дымохода из нержавейки лучше использовать силиконовый герметик. К его основным преимуществам стоит отнести следующее:

  • обладает эластичностью, поэтому хорошо расширения и сужения металла при нагреве и охлаждении ему не страшны;

  • отличается отменной водонепроницаемостью;

  • имеют хорошую адгезию;

  • обладает устойчивостью к ультрафиолету, одинаково эффективно может использоваться для внутренних и наружных работ;

  • не боится высоких температур.

В зависимости от состава герметики бывают:

  • однокомпонентными – на основе одного вещества;

  • двухкомпонентными – отличаются улучшенными характеристиками, состоят из двух отдельных компонентов, которые смешивают перед применением.

При выборе герметика для герметизации дымохода стоит учесть, что они бывают термостойкими и жаростойкими.

Для системы удаления нужно выбирать жаростойкие герметики, так как они рассчитаны на более высокие температуры и успешно используются не только в верхней части трубы, но и дымоходе рядом с котлом.

Можно ли делать гильзование полимерным чулком?

Герметизировать дымоход из нержавейки можно не только герметиками, но и при помощи полимерной трубы ФуранФлекс. Особенность полимерного чулка заключается в том, что он состоит из трех слоев:

  • Тонкопленочный рукав внутри изготовлен из материала, который по свойствам схож с полиэтиленом, но при этом упругий, как резина, и устойчив к высоким температурам.

  • Композитный слой изготовлен из волокон стекловолокна и смол. Слой выполняет функцию армирования – придает трубе прочности и жесткости. Главная особенность композитного материала в том, что при нагревании он меняет не только свои размеры, но и структуру.

  • Внешняя оболочка сделана из высокопрочной ткани. Она выполняет несколько функций: определяет диаметр трубы, защищает композитный материал от механических повреждений, впитывает излишки смолы при нагревании.

Полимерные чулки ФуранФлекс успешно используются не только для восстановления работоспособности кирпичных систем, но и футеровки дымоходов из нержавейки. Так как изначально чулок гибкий, его можно завести в систему любой сложности. Изгибы и повороты при герметизации – не проблема. Материал устойчив к коррозии высоким температурам, обладает высокой прочностью и может прослужить несколько десятков лет.

Можно ли герметизировать цементом?

Ранее для герметизации использовали цемент из-за отсутствия других материалов и решений. Сейчас цемент применяют только для заделки щелей в кровле, где выходит дымоход. Да, и то только в тех случаях, когда дом укрыт шифером. Чтобы обеспечить хорошие эксплуатационные характеристики, в цемент добавляют асбест.

Для заделки стыков по всей длине дымохода цемент лучше не использовать. Из-за перепадов температур он может потрескаться и быстро потерять свои свойства. Лучше отдать предпочтение современным материалам, которые разработаны специально для герметизации дымоходов и использования при высоких температурах.

Как выбрать метод герметизации?

Герметизацию герметиками можно провести самостоятельно. Состав обычно наносится снаружи дымохода на стыках. Места обработки предварительно нужно подготовить. Если правильно подобрать материал, можно обеспечить герметичность системы на длительный период. К плюсам стоит отнести и доступность метода, хотя на рынке встречаются герметики в широком ценовом диапазоне.

Футеровка полимерным чулком ФуранФлекс обойдется дороже. К недостаткам стоит отнести и то, что самостоятельно провести работы невозможно, придется обратиться за помощью к специалистам, так как необходимо специальное оборудование. Но плюсов метод имеет немало:

  • полная герметичность по всей длине дымохода;

  • долговечность – срок службы до 30 лет;

  • может использоваться для всех типов отопительных устройств;

  • отменная стойкость к высоким температурам;

  • идеально гладкая поверхность внутренних стенок;

  • дополнительная теплоизоляция.

Еще одним плюсом применения полимерной трубы является то, что она защищает нержавеющую трубу от агрессивного воздействия конденсата, в котором содержатся кислоты. Тем самым она увеличивает срок службы дымохода.

Особенности герметизации сэндвич-дымоходов

Для сэндвич-дымоходов жаростойкие герметики могут использоваться только на этапе монтажа. Необходимо наносить герметик на места соединений до того, как одна труба будет вставлена в другую. В дальнейшем специальными составами герметизировать дымоход можно только снаружи, что малоэффективно, поскольку конденсат может проникать в утеплитель и портить его характеристики. Футеровка полимерным чулком может проводить сразу после завершения монтажа ил в процессе эксплуатации.

Несколько рекомендаций

Если вы хотите герметизировать дымоход из нержавейки специальными герметиками, внимательно отнеситесь к выбору состава. Учтите, что с двухкомпонентными составами сложно работать, если нет навыков. Они быстро твердеют и становятся непригодными для нанесения. Изучайте характеристики герметика и рекомендации по применению.

Если хотите решить проблему раз и навсегда и заказать футеровку полимерным чулком, обязательно сообщите специалисту диаметр дымохода.

силиконовый термостойкий, как использовать, рекомендации

  • Какие материалы используют для герметизации дымоходов
  • Как использовать герметик
  • Сегодня мы наблюдаем своеобразный бум устройства каминов в дачном строительстве. Одно из первых условий их хорошей работы – правильно смонтированный дымоход, что предполагает выполнение ряда требований. Не на последнем месте среди них находится абсолютная герметичность его конструкции.

    Со временем, хотя производители и дают гарантии на надежность стыков элементов дымоотводящих труб, появляется необходимость наложить на эти участки герметик для дымохода. Этот материал одновременно улучшает тягу, не давая воздуху извне проникнуть внутрь системы, и обеспечивает пожароустойчивость в процессе его эксплуатации.

    Какие материалы используют для герметизации дымоходов ↑

    Для герметизации мест сопряжения дымохода и поверхности кровли подходит не любой герметик. Чтобы герметик для труб на крыше работал в течение длительного промежутка времени, он должен обладать повышенной термостойкостью и стойкостью к ультрафиолету, быть устойчивым к температурным перепадам в широком интервале.
    Для изоляции дымоотводящих нельзя использовать строительные или бытовые герметизирующие силиконовые составы или заливать стыки битумом.

    Чаще всего в этом качестве используют специальный термостойкий силиконовый герметик  для дымохода или тиоколовый жаростойкий герметизирующий состав.

    Температурный порог их достигает четырехзначных значений – порядка 1300°С. Текучая, эластичная форма позволяет материалу проникнуть вглубь даже самых труднодоступных трещин или стыковочных швов и максимально заполнить их.

    Силиконовый герметик для дымохода из кирпича и печей содержит добавки из оксида железа. Как известно герметизирующие составы на основе силикона бывают двух видов: кислотные и нейтральные.

    Первый вариант силиконовой пасты при вулканизации выделяет этановую кислоту, отличающуюся довольно агрессивным воздействием. По этой причине эта модификация непригодна для герметизации нестойких металлов, типа низколегированной стали, или других материалов, не имеющих достаточной устойчивости к кислотам. В подобных случаях используют исключительно нейтральные составы, чей процесс отвердевания сопровождается отделением спирта и воды. Как правило, гарантийный эксплуатационный срок силиконовых изоляторов составляет 15–20 лет.

    Силикатные герметизирующие материалы устойчивы к предельной температуре порядка +1500 ºС, поэтому их применяют в местах с открытым огнем: топках печек, дымоходах и т. д. В отличие от силиконовых материалов, обладающих определенной упругостью, силикатные – после отвердевания формируют жесткий слой, причем при смещении скрепляемых элементов один относительно другого возможно образование трещин.

    Обратите внимание, если предполагается собрать разборную конструкцию, то рекомендуется нанести герметизирующий материал на стыки. Это позволит в случае необходимости разборки этот пласт элементарно счистить. Совсем иной будет ситуация, если изоляцию выполнить внутри модулей, тогда дымоотводящая конструкция станет монолитной и разобрать ее, соответственно, наверняка не получится.

    Высокотемпературные пасты имеют стандартную расцветку:

    • красно-коричневую, ее еще называют автомобильной: коричневый с предельной температурой в 600 ºС, а красный – до 300-350°С;
    • черную или печную, соответственно, до 1500 ºС.

    Последний необходим для герметизации соединений дымоотводящей конструкции с отопительным прибором, то есть не может быть герметик для дымохода из нержавейки красный высокотемпературный – он практически предназначен для устройства прохода кровли.

    Экологическая безопасность – одна из важных характеристик герметизирующих паст и требований ГОСТ. Кстати, какой будет цена в определенной степени зависит от этого качественного показателя. Как правило, именно дешевые пасты выделяют при горении вещества, опасные для здоровья.

    Как использовать герметик ↑

    Герметизирующие пасты, как правило, бывают расфасованы в тубы, имеющие разную емкость. Наносится она на очищенную поверхность. В случае дымохода помимо пыли и грязи обязательно нужно удалить жирные и битумные загрязнения. Обычно это делают при помощи ацетона и ветоши. При заделке щелей фартука, заходящего на дымовую трубу, перед началом работ желательно закрыть его при помощи малярной ленты, чтобы сохранить чистоту рабочей поверхности. В процессе герметизации щели ее понемногу отрывают.
    Ширина стыковочных швов для заделки герметиком обычно не должна превышать 3 см. Более точное значение бывает указано на тубе.

    Теперь можно подготовить герметизирующий материал. Наконечник картриджа отрезают под углом и закрывают отверстие колпачком, который входит в комплектацию герметика. Швы и стыки обрабатывают под давлением для улучшения адгезии.

    Несколько практических рекомендаций ↑

    • Для некоторых типов паст пористая поверхность требует увлажнения.
    • Минимальная температура применения термостойкого герметизирующего материала – плюс 5ºС.
    • Работы по герметизации проводят в перчатках. Если тем не менее материал попал на кожу, ее срочно промывают водой.
    • Для высыхания состава в среднем необходимо 24 часа. Однако временной промежуток нужно уточнить в инструкции используемой пасты, так как в некоторых случаях времени на это уходит больше.
    • Герметичность стыков нужно проверить. Для этого можно слегка разжечь печь прикрыть кровельный выход дымохода. Если из мест сборки модулей появится дым, потребуется дополнительная герметизация.

    © 2021 stylekrov.ru

Особенности использования жаростойкого герметика для дымохода

Качественно изготовить печи, камины, дымоходы и соединения труб из нержавеющей стали можно только при использовании жаростойких герметиков. Высокотемпературный герметик заполняет щели, подверженные воздействию печных газов. Так как высокотемпературный герметик не подвластен влиянию высоких температур и надёжно прилипает к поверхностям, помещение эффективно защищается от проникновения дыма из топки и дымохода.

Для чего это нужно

Одним из качественных низкотемпературных герметиков, рекомендуемым к применению для нанесения на поверхности из керамической плитки, металла, стекла, пластика, дерева, является PENOSIL Premium High Temp Sealant или подобные ему герметики. Он обладают следующими характеристиками:

  • быстро твердеет на месте нанесения;
  • эффективен до температуры +250 градусов по Цельсию;
  • не требует предварительной обработки поверхности и при этом надёжно с ней сцепляется;
  • в затвердевшем состоянии сохраняет эластичность, достаточную для подвижных швов;
  • хорошо подходит для нанесения на швы дымоходов из нержавейки, в том числе и на швы сэндвичей;
  • обеспечивает срок готовности шва 24 часа;
  • рекомендуется также для вентиляционных систем, систем водоснабжения, ремонта транспортных средств.

Важно применять герметик для кирпичной трубы на крыше дома. Герметик следует наносить на швы кирпичной кладки трубы на крыше снаружи и внутри. Труба на крыше находится под воздействием перепадов температур. Швы кирпичной кладки трубы менее прочные, чем кирпич. Поэтому замерзающая вода быстрее разрушает швы её внутренней части. Снаружи кирпичную трубу, сложенную на крыше дома, можно дополнительно утеплить и защитить от замерзающей воды. А вот внутреннюю часть лучше всего дополнительно усилить герметиком, нанесенным на швы её кирпичной кладки.

Герметик для зон высокой температуры

Для условий высоких температур и нанесения на однородные поверхности из керамической плитки, металла, стекла, кирпича рекомендуется силикатный высокотемпературный герметик для дымохода. Примером может служить PENOSIL Premium +1500, который:

  • надёжно работает в диапазоне температур до +1500 градусов по Цельсию;
  • после своей готовности на нанесённой поверхности не трескается и не крошится;
  • надёжно сцепляется с изделиями из природного камня;
  • не содержит вредного для здоровья асбеста;
  • рекомендуется для нанесения на внешние швы печей и каминов, труб на крыше, выложенных из кирпича для усиления защиты от дыма, заполнения щелей и улучшения термозащиты. При этом рекомендуется дать герметику затвердеть в течение 24 часов, а затем прогреть его горячим воздухом или отдалённым пламенем температурой +250 градусов по Цельсию. Именно эта процедура дополнительно укрепит шов и всю конструкцию печи или камина и обеспечит температурную стойкость шва до +1500 градусов по Цельсию;
  • рекомендуется для нанесения на внутренние швы топок печей и каминов, выложенных из огнеупорного кирпича, для защиты швов от разрушения;
  • надёжно уплотняет швы дымоходов и вентиляционных труб;
  • нужно применять при монтаже различного печного оборудования в местах, подверженных воздействию высоких температур.

Для металла

Для монтажа металлических дымоходов, пребывающих под воздействием температур в диапазоне от минус 70 до плюс 300 градусов по Цельсию, можно использовать другой герметик, красный Belife Silicone, или также подойдут его аналоги. Работать с этим герметиком снаружи дома лучше всего в тёплое время года в сухую погоду, что обеспечит наилучшее качество швов. Герметик требует для лучшего сцепления сухую чистую поверхность. Если есть какие-либо сомнения в герметике, лучше всего провести его тест. Для теста необходимо:

  • взять две небольшие стальные пластины;
  • зачистить мелким наждаком на одной пластине место нанесения герметика, а на другой пластине – место контакта с герметиком;
  • нанести герметик на зачищенное место, приложить другую пластину и положить под груз на время, указанное в инструкции;
  • нагреть место крепления пластин герметиком до температуры, указанной в инструкции;
  • после остывания пластин определить прочность соединения пластин и качество герметика.


При монтаже металлических дымоходов рекомендуется:

  • нанести по периметру на внутреннюю сторону окончания соединяемой трубы из нержавейки или оцинкованной стали кольцо из термостойкого герметика;
  • с помощью металлической пластины (лопатки) размазать и разровнять нанесенный слой до толщины 1–2 мм;
  • вставить другую трубу в трубу с нанесённым герметиком.

Для нанесения на наружные швы труб из стали для лучшего внешнего вида можно использовать термостойкий герметик Belife Universal, который имеет цвет, близкий к цвету оцинкованного железа.

Для кухни

Для герметизации деталей из стали и прочих материалов газовых и электрических плит хорошо подходит термостойкий клей-герметик Dow Corning Q3 – 1566 или его аналоги. Детали электрических и газовых плит, работающие при воздействии высоких температур, необходимо надёжно герметизировать при сборке плит. Такой клей может служить долго. Он обладает хорошим сцеплением с поверхностями из разнообразных материалов, не стекает с вертикальных поверхностей и застывает при комнатной температуре, обеспечивает герметизацию, целостность своей структуры и сохранность своих механических свойств до +350 градусов по Цельсию. Для склеивания поверхностей необходимо:

  • зачистить их мелким наждаком;
  • нанести слой клея–герметика;
  • сдавить поверхности для того, чтобы сформировать равномерный слой из герметика.

Качество и продолжительный срок работы техники для кухни при использовании подобных клеев-герметиков гарантируются.

Именно герметики позволяют сделать печное и прочее оборудование, где есть высокие температуры, более чистым от дыма и копоти. Правильный выбор герметика сделает эксплуатацию печей и каминов более комфортным и долговечным.

Герметик для дымохода из нержавеющей стали

Дымоход является неотъемлемой частью конструкции. Он должен быстро и качественно удалять продукты горения, которые могут быть смертельными для человека. Одним из самых опасных газов, который может выделяться в жилище при горении, является угарный. Чтобы не оставить ему возможности проникнуть внутрь помещения, необходимо использовать герметик для проведения монтажных работ. Но какой из них лучше всего подойдет для использования при высоких температурах? Об этом речь пойдет в статье.

Общие понятия


Качественное функционирование дымохода напрямую зависит от его герметичности. Поток воздуха с газами должен поступать в него только из отопительного прибора. Если есть дополнительные щели или отверстия, через которые происходит подсос, то это может создать значительные проблемы и привести к возникновению пожара. При недостаточной герметичности горелки некоторых котлов не могут полноценно работать. Из этого вытекают основные причины необходимости применения герметика:

  • ликвидация трещин в кирпичных камерах сгорания;
  • обеспечение герметичности печных труб;
  • выполнение наружно отделки каминов и печей;
  • фиксация специальных прокладок стенкам или фурнитуре печей;
  • выполнение гидроизоляции места прохода трубы через кровлю.

В каждом из этих узлов эксплуатационная температура может отличаться, это влияет на выбор герметика, который будет использован в процессе. Поэтому важно разобраться в видах, которые существуют.

Виды материала


В основе герметиков, которые используются для работы с дымоходами лежат различные полимеры. Каждая группа обладает своими свойствами, которые придают герметику те или иные характеристики. В продаже материал можно найти в пластиковом тубусе с различным объемом. Строгое разделение можно провести по количественному составу. Удобнее применять однокомпонентные герметики для дымоходов, которые уже приготовлены в заводских условиях. Доступны и двухкомпонентные герметики, но их применение требует определенного навыка, поэтому их чаще используют профессионалы своего дела. Смешивание компонентов должно происходит при определенной температуре и в строгих пропорциях, что является залогом длительного срока службы. По максимально выдерживаемой температуре герметики для дымоходов делят на:

  • жаростойкие;
  • термостойкие.

Второй вариант герметиков отлично подходит для выполнения работ с поверхностями, где происходит нагрев только до 350 градусов по Цельсию. Например, они применяются во время выполнения отделки или ремонта внешних поверхностей каминов или печей. Такие герметики незаменимы для ликвидации трещин в кирпичной кладке этих приборов. Также термостойкие составы используются для герметизации сэндвич-дымоходов и мест примыкания трубы к кровле. Сове место такие герметики отвоевали и в области автомобильных двигателей.

Первый вариант герметиков для дымоходов не зря называется жаростойким. Объясняется это простой возможностью использования в таких местах, где температура способна достигать 1500 градусов по Цельсию. Благодаря такому герметику можно заделать щель в местах литья или кладки. Если возникнет необходимость отремонтировать дымоход у самого основания или на швах, то такой герметик подойдет лучше всего. Допускается использования на участках, где возможен непосредственный контакт с открытым огнем. Герметик обладает не только жаростойкостью, но и огнеупорными свойствами. Так как различные участки в дымоходах могут разогреваться до различных температур, то и герметик для них подбирается соответствующий.

Совет! Если нет точных сведений о том, какая максимальная температура возможна на определенном участке, то можно воспользоваться пирометром, который довольно точно определит степень нагретости без непосредственного контакта.

Термостойкие


Указанная температура термостойких составов для дымоходов является крайней. Это означает, что доступны изделия с меньшей эксплуатационной температурой. Этот вид герметиков изготавливается на основе силикона. При этом в него вносятся дополнительные присадки, которые и позволяют достичь требуемой устойчивости. В определенные виды герметиков добавляют оксид железа. Он отвечает за получаемые свойства, а также окрашивает герметик в цвет, близкий по оттенку к красному термостойкому кирпичу. Поэтому ремонтируя дымоход из кирпича можно добиться идеального результата. В зависимости от материала, из которого изготовлен дымоход, подбирается герметик, который имеет в своем составе уксусную кислоту или изготавливается без нее.

Если речь идет о металлических дымоходах, тогда лучше использовать второй вариант. Кислота оказывает отрицательное воздействие, вызывая коррозию, что впоследствии приведет к появлению новых повреждений. Кроме того, от непосредственного контакта с некоторыми материалами образуются оксиды, которые не позволяют добиться требуемой герметичности. В процессе полимеризации герметика, в котором не содержится кислота выделяется малое количество воды и спирт, который быстро испаряется. Эти элементы не вступают в реакцию, что необходимо для достижения требуемого результата.

Устойчивость к высоким температурам является не единственным свойством герметиков для дымоходов такого рода. Они прекрасно противостоят ультрафиолетовому излучению, что важно, если необходимо выполнить ремонт дымохода, который находится над крышей. Благодаря прочной пленке, которая образуется после высыхания герметика, на поврежденную поверхность не попадает влага, что продлевает срок службы металла. Это также дает возможность предотвратить попадание дождевой воды в щель между дымоходом и кровельным материалом, через который он выходит. Благодаря способности проникать в мелкие поры герметики обладают хорошей адгезией с различными материалами, в перечень которых входит керамика, бетон и древесина.

Важным свойством герметика является его пластичность, которая сохраняется даже после полного высыхания. С одной стороны, это позволяет компенсировать температурное расширение, которое происходит, например, в металлическом дымоходе при нагревании, с другой стороны, такое свойство нивелирует возможные вибрации без растрескивания самого герметика. Скорость полимеризации герметика полностью зависит от окружающих условий, а также от свежести продукта. Чем меньше времени прошло с даты изготовления, тем быстрее он застынет. Чем больше параметры отличаются от идеальных, которые указаны на упаковке, тем быстрее или медленнее будет происходить высыхание.

Жаростойкие


Силикон имеет ограничения по максимальной температуре, поэтому для огнеупорных составов требуется другая основа. Для таких герметиков используется силикат. Нормальной для составов на основе силиката считается температура в 1300 градусов по Цельсию, допускается ее кратковременное повышение до значения, которое было указано выше. Жаростойкие составы являются идеальными, когда выполняется монтаж дымохода из сэндвичей и необходимо проклеить шов стыка между ними. Одним из нюансов жаростойких герметиков является плохая адгезия с гладкими поверхностями. В этом случае потребуется частичная обработка абразивом, чтобы добиться шероховатости. В отличие от предыдущего варианта, такой герметик после высыхания теряет свою эластичность и в случае необходимости разборки элементов раскрошится.

Совет! Если есть необходимость использовать такой герметик в условиях открытого огня, то на упаковке должна быть соответствующая пометка.

Способ нанесения


Нанесение герметика на поврежденное место сложно назвать трудной задачей, требующей особых навыков. Достаточно знать нюансы и все можно сделать своими руками. Стоит понимать, что некоторые составы могут вызвать раздражение кожи, поэтому работать в большинстве случаев придется в защитных перчатках. В отношении предварительной обработки гладких поверхностей под жаростойкие герметики было упоминание выше. Кроме обработки поверхности абразивом, потребуется ее предварительное обезжиривание перед нанесением герметика. Лучше делать это составом, который быстро испаряется и не будет вступать в реакцию с герметиком. После этого поверхность также нужно смочить.

Обратите внимание! Термостойкие герметики не требуют предварительного смачивания поверхности, поэтому их необходимо наносить насухо.

При нанесении необходимо следить за тем, чтобы толщина шва герметика не превышала рекомендуемую производителем. Это может привести к неполной полимеризации и разрушению герметика. под воздействием температуры или вибрации. Специальные герметики для кирпичных дымоходов требуют просушки в несколько этапов. Все нюансы указаны на упаковке сами производителем. Обзор некоторых составов для дымоходов есть в видео ниже.

Резюме


Как видно, герметик в некоторых случаях является незаменимым составом для ремонта дымоходов. Стоит обращать внимание на цвет состава высокотемпературные герметики обычно имеют серый, черный или оранжевый цвет. Белые и прозрачные герметики применяются в санитарных целях и не смогут выполнить свое предназначение на дымоходе.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Установка сэндвич дымохода своими руками

Установка сэндвич дымохода в наши дни очень популярна. И дело не только в эстетичном виде такой конструкции, в ее практичности и функциональности, но и собственно в том, что ее непосредственный монтаж можно производить своими руками.

То есть, проще говоря, сборка «сэндвич» дымохода не требует каких-либо серьезных строительных навыков. Все его элементы может воедино правильно собрать даже новичок в строительном ремесле. Но простой монтаж не единственный плюс этой конструкции.

Дымоход для сэндвич котла

Дымоходы данного типа не имеют конденсата вообще, уровень образования сажи минимален, пожарная безопасность на высоком уровне. Кроме того, обслуживать «сэндвич» дымоход в целом, и все его составные элементы в частности, тоже можно своими руками не привлекая специалистов.

В данной статье мы поговорим о том, как собрать дымоход такого типа своими руками.

Содержание

Соединение конструкции

Сразу нужно сказать, что монтаж дымохода типа «сэндвич» прост. Предельно прост! Учитывая то, что так называемые «сэндвич-трубы» достаточно сильно защищены от пожаров, что снижает все риски связанные с возгоранием, собрать их правильно без проблем в будущем может даже неопытный строитель.

Монтаж дымохода вида «сэндвич» своими руками всегда делается снизу вверх. То есть от печи и до кровли. При этом внешнюю трубу следует своего рода «надевать» на внутреннюю. Но обо всем по порядку.

Сборка начинается с установки зауженной трубы (у нее наиболее маленький радиус) в предыдущую трубу (о чем мы писали выше).

Учитывая то, что в дымоходе со временем лишь незначительно накапливается сажа, из него предельно просто выводить конденсат. Но для этого необходимо установить своими руками дополнительные специальные тройники.

После этого следует решить, через что будет выходить дымоход? Если через стену, тогда необходимо будет ее разобрать и затем укрепить своими руками посадочные под так называемый «кронштейн» места.

Далее следует собрать необходимый кронштейн и добавить к нему два угла в виде полозьев. Нужно это для того, чтобы затем, производя монтаж, можно было беспрепятственно передвигать тройник дымохода и его отдельные элементы из «сэндвич-трубы» своими руками.

Саму стену рекомендуется предварительно закрыть фанерой с толщиной примерно в один сантиметр. Но еще лучше после этого по всей ее площади зафиксировать шурупами асбестовый лист. Поверх нужно положить цельный лист оцинкованного вида металла габаритами 2 х 1,20 сантиметров.

В листе необходимо прорезать своими руками квадратное отверстие для последующей установки проходника, после чего сделать крепление шурупами. Последним пунктом нужно покрыть кронштейн специальным строительным лаком по металлу, дабы защитить его от явлений коррозии.

После всего этого остается лишь произвести монтаж переходника (и просверлить в нем отверстие) и затем в просверленное отверстие надеть сам «сэндвич».

Не забывайте, что производя монтаж дымохода правильно нужно помнить о таком строительном термине как «уступка». Уступкой называют пространство, которое заблаговременно оставляют между дымовым каналом и, соответственно, стеной здания.

В случаях, когда «сэндвич-трубы» проводить нужно не через стены, а через крышу, применяется несколько другой подход. Первым делом берется оцинкованный стальной лист, который прикладывается изнутри к отверстию и потом производится вывод трубы.

Сэндвич дымоход в перекрытии

Только после этой манипуляции следует делать монтаж листа на плоскости крыши. Делать все это необходимо предельно аккуратно и правильно.

При необходимости оцинкованный стальной лист дополнительно заводят под край кровли. Но здесь, вестимо, важно помнить, что если у бани крыша является плоской, то дымоход над ней следует делать выше одного метра.

В случаях, когда высота дымохода от кровли до так называемого «дефлектора» превышает 1,2 метра, следует затем установить растяжки со специальными строительными обжимными хомутами.

При использовании кровли из пожароопасных материалов ее необходимо обязательно защитить от вероятного возгорания.

Для этого предварительно на дымовую трубу устанавливают различные дополнительные элементы. Такие, например, как дефлектор с сеткой-искрогасителем имеющим мелкие ячейки (это наиболее предпочтительный вариант).

к меню ↑

Закрепление дымохода

Все тройники конструкции, «колена» и другие различные элементы фиксируются хомутами, а тройник и вовсе фиксируется опорным кронштейном. В случаях, когда верхняя часть устанавливаемого дымохода остается незафиксированной ее настоятельно рекомендуется своего рода «подстраховать».

Для этого устанавливаются растяжки по 120 градусов. В целом, фиксировать стыковочные соединения нужно приблизительно так:

  • «Сэндвич-трубы» — применяя обжимные хомуты;
  • Трубы с прочими элементами — теми же хомутами, но только с обеих сторон;
  • Переходники и тройники — точно так же, как и в пункте выше.

Кстати, опорный кронштейн для «сэндвич-дымохода» можно изготовить и самостоятельно. Для этого следует взять два уголка по 30 и 50 миллиметров соответственно и затем, применяя болгарку, дрели и болты типа «М10» — «М8» создать сам кронштейн.

к меню ↑

Применение герметика

После окончания процесса монтажа следует в обязательном порядке снять с труб защитную пленку. При этом наиболее предпочтительной длиной дымохода является длина от 5 до 6 метров от колосника печи и до ее оголовка. Не следует забывать и о том, что обязательно нужно герметизировать все имеющиеся швы и зазоры.

Для произведения герметизации можно применять жаропрочный герметик. Такие герметики выпускаются и специализированными, исключительно для дымоходов.

Герметик должен быть обязательно рассчитан на условную температуру не менее чем 1000 градусов по Цельсию. Наносить его нужно следующим образом:

  • Для внутренних труб — герметик наносится на наружную поверхность верхней соответственно внутренней трубы;
  • Для наружных труб — герметик наносится по наружной поверхности;
  • При переходе с так называемой «одностенной» на «двустенную» трубу герметик нужно наносить снаружи по окружности;
  • При фиксации одностенной трубы и прочих модулей и элементов герметик наносится точно так же, как и в предыдущем пункте.

Сэндвич дымоход своими руками

После того, как герметизации будет произведена, следует проверить наиболее опасные локализации нагрева вашего установленного дымохода на температуру. А для того, чтобы в будущем процесс чистки дымохода был наиболее простым и легким в нем нужно сделать ревизию.

Ревизией в данном случае называют съемную часть или специальное отверстие с дверцей.

Как вы можете видеть, монтаж и обустройство дымоходов типа «сэндвич» предельно прост и легок именно за счет простоты конструкции и предельно легком ее весу.

к меню ↑

Отзывы покупателей

Существуют многочисленные отзывы от счастливых покупателей дымохода типа «сэндвич». Они преимущественно положительные, и лишь предельно редко, в порядке исключения, встречаются негативные отзывы. Как правило, они связаны с производственным браком полученной конструкции дымохода и ее отдельных элементов.

Представляем вашему вниманию некоторые из отзывов:

Виктор, 42 года, Москва:

Спорить не буду, сэндвич дымоходы Феррум действительно стоящая вещь. Они не просто дешевы и просты в монтаже, но и обладают многочисленными техническими преимуществами перед аналогами.

Мы с друзьями установили такой дымоход в сауне можно сказать за один день. Еще один день ушел на неторопливую и аккуратную герметизацию стыков. В целом, я, как и друзья, очень остался доволен данным видом дымохода.
Александр, 35 лет, Екатеринбург:

У нас в сауне дымоход типа «сэндвич» стоит уже 12 лет и ни разу еще не подводил. Но здесь, как мне кажется, важна не только сама конструкция дымохода, но и то, насколько качественные материалы в нем используются.

В моем случае все отлично, хотя у знакомого и попался брак. Справедливости ради магазин обменял его на новый, не бракованный товар. В общем «сэндвич» дымоходы действительно отличная и качественная вещь.

к меню ↑

Инструкция по монтажу сэндвич дымохода (видео)

Портал об отоплении » Дымоходы

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

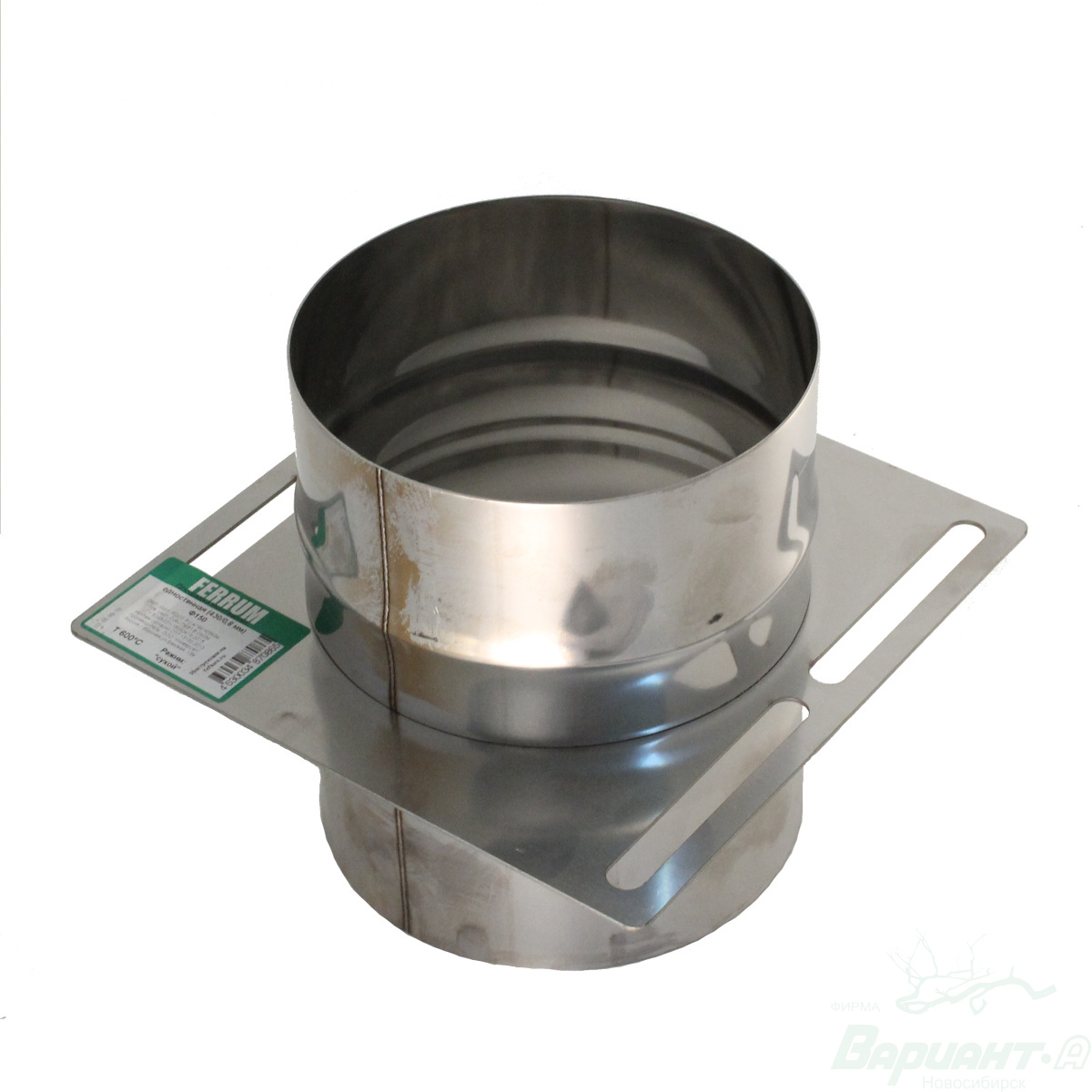

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

  • Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
  • Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
  • Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
  • Шаг 4. Установите снятый лист профнастила и закрепите его.
  • Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
  • Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
  • Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
  • Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

подходов к герметизации | Городская канализация и водоснабжение

Заинтересованы в реабилитации / замене облицовки?

Получайте статьи, новости и видео по реабилитации / замене облицовки прямо в свой почтовый ящик! Зарегистрироваться сейчас.

Реабилитация / релайнинг + Получать оповещения

Восстановление люков - важное оружие против проникновения чистой воды в канализационные системы.Производители разработали широкий спектр подходов к герметизации или замене дымохода люка и восстановлению всей конструкции.

Для восстановления люков можно использовать различные материалы - растворы, растворы и герметики. Перечисленные здесь производители предоставляют не только материалы, но и системы для ремонта люков. Они варьируются от устройств для нанесения герметиков до инструментов для замены конструктивных элементов. Очевидно, что муниципальные менеджеры имеют в своем распоряжении множество технологических возможностей при планировании инициатив по восстановлению колодцев.

Завод по производству цемента

Серия цементных установок CG-550 Workhorse от Perma-Liner Industries обеспечивает непрерывное перемешивание и перекачку. Установленный на салазках блок вводит цемент, бентонит, цемент / бентонит, цемент / песок, безусадочный самовыравнивающийся раствор и большинство фасованных строительных смесей. Сбалансированная конструкция системы позволяет рабочим подготовить еще одну партию в смесительном баке емкостью 45 галлонов, в то время как бункер емкостью 10 галлонов питает насос для цементного раствора ротора-статора с прогрессивной полостью 8 галлонов в минуту.Бак для смешивания оборудован перегородками, мешками и высокоэффективными лопастями с регулируемой скоростью.

Установки для цементного раствора, смонтированные на прицепе, имеют смесительный бак на 45 галлонов, бункер на 30 галлонов и 3-дюймовый пульсирующий поршневой насос прямого вытеснения, который разбирается с помощью только молотка. Прицеп имеет рессоры, фары и рабочую площадку. Органы управления на обоих заводах расположены в центре. 866 / 336-2568; www.perma-liner.com.

Защита конструкции сточных вод

Spectrashield от CCI Spectrum Inc.останавливает проникновение в люки за счет систематического наслоения полимерных смол. Эффект панелей с защитным слоем придает структурную прочность, в то время как несколько слоев предотвращают проникновение грунтовых вод, восстанавливают профиль конструкций и обеспечивают светоотражающий непроницаемый барьер для проникновения окружающей среды. Университет Хьюстона проверил продукт на проникновение при гидростатическом давлении 15 фунтов на квадратный дюйм и не обнаружил проникновения воды. Менее чем за час подрядчики могут заполнить люк глубиной 7 футов с минимальным нарушением окружающей среды.800 / 284-2030; www.spectrashield.com.

Реабилитационный комплект

Комплект для восстановления от Infrastructure Repair Systems Inc. восстанавливает люки в три этапа. После очистки люка наносится водоразбавляемая эпоксидная грунтовка, часто с помощью садового опрыскивателя. Далее следует Infragard, наносимый кистью или шпателем. Двухкомпонентное эпоксидное покрытие предотвращает проникновение или эксфильтрацию. Третий шаг - Chim Coat, гибкое двухкомпонентное эпоксидное покрытие для дымохода, которое расширяется и сжимается при изменении температуры и транспортных нагрузок.В результате получается высокопрочное структурное соединение, устойчивое к коррозии и непроницаемое. 877 / 327-4216; www.irsi.net.

Система наружного уплотнения

Обертка Infi-Shield Gator Wrap толщиной 30 мил от Sealing Systems Inc. предотвращает проникновение и эрозию, создавая водонепроницаемое уплотнение вокруг люков, сборных бассейнов и стыков труб. Поддающаяся растяжению, самоусаживающаяся резина на основе галогената с внутренним отверждением выдерживает суровые почвенные условия и препятствует проникновению корней.

Внешняя поверхность уплотнения покрыта сшитым армированным бутиловым клеем. Обертка растягивается вокруг стыка, затем накладывается внахлест, образуя поперечную связь и сплавленную связь между резиной и клеем. Никаких специальных монтажных инструментов не требуется, и уплотнение можно сразу же залить обратно. 800 / 478-2054; www.ssisealingsystems.com.

Не пропускает воду

Уплотнение Riser-Wrap от Pipeline Seal & Insulator Inc. представляет собой двухслойную систему, предназначенную для защиты от коррозии и герметизации колодцев и сводов.Он герметизирует стыки от проникновения грунтовых вод и устойчив к стрессу почвы, ультрафиолетовому излучению и условиям замораживания-оттаивания. Внутренний слой представляет собой вязкоупругий клейкий жидкий герметик, покрытый термоусадочной гильзой из сшитого полиэтилена высокой плотности толщиной 1/8 дюйма. Применяются для сборных оснований, конусов, стояков и колодцев с чугунной рамой. 800 / 423-2410; www.riserwrap.com.

Реконструкция люка дымохода

Система резака / экстрактора от Mr.Вырубка люков через асфальт или бетон для снятия отливки люков без ручного труда за пять минут. Фреза весом 800 фунтов работает на любом погрузчике с бортовым поворотом и большинстве шнеков с бортовым поворотом. Шестнадцать зубцов на зубной пластине прорезают отверстия от 50 до 58 дюймов. Центрирующая пластина с шарнирным подшипником регулируется от 22 до 29 дюймов в зависимости от размера крышки.

Резак / съемник фиксируется в раме люка и прорезает дорогу, удаляя выемку дороги и раму. После того, как рабочие запечатывают вкладыш и помещают его на конус люка, система кольцевой пилы разрезает вкладыш до нужного наклона и высоты.После переустановки рамы рабочие кладут арматуру с эпоксидным покрытием и заливают бетон до уровня дороги, делая раму и крышку конструктивно прочными. Восстановленный воротник водонепроницаем и непроницаем для газов. Пять человек могут ремонтировать 10 люков в день или примерно за то же время, которое требуется для установки уплотнений дымохода. 419 / 229-3015; www.mrmanhole.com.

Реструктуризация

Система футеровки люков Monoform от Infra-structure Technologies Inc. (Infratech) восстанавливает кирпичные и блочные люки, создавая полностью структурную, монолитную, водонепроницаемую бетонную облицовку.После сооружения специальной формы из акрилонитрилбутадиенстирола (АБС) внутри колодца подрядчики заливают высокопрочный бетон, создавая бесшовные стены и основания. Применение уретановых герметиков обеспечивает герметичность всех соединений труб. Система, которая включает в себя формы стенок и переходников различного диаметра и конструкции, подходящие для большинства колодцев, также восстанавливает мокрые колодцы подъемных станций. 800 / 533-4244; www.infratechonline.com.

Распылитель в сборе

Мобильные установки для распыления герметика для люков Graco / Gusmer от Sprayroq Inc.системы под ключ со всем необходимым для работы на стройплощадке. Индивидуальные трейлеры или фургоны содержат дозировочное оборудование, пистолеты-распылители, шланги с подогревом на 300-футовых подвесках, силовые компоненты и системы подачи материалов. Инструменты и оборудование организованы для быстрого доступа. Ограничители с цветовой кодировкой удерживают бочки на месте. Доступны различные размеры и варианты прицепов. 800 / 634-0504; www.sprayroq.com.

Бетонно-полимерная паста

Герметик для притока CPP Gel от Epoxytec предотвращает попадание воды обратно через люки после затирки активных протечек.Быстротвердеющая эпоксидная паста устойчива к влаге и поверхности, обладает высокой прочностью и устойчива к сероводороду. Он покрывает участки на ремонте химическим раствором и вокруг него для структурной герметизации и предотвращения дальнейшей миграции или коррозии. Паста проста в использовании, часто для подготовки поверхности требуется просто водоструйная очистка или ручная очистка. Единственные необходимые инструменты - это два шпателя для смешивания компонентов A и B с последующим нанесением эпоксидной смолы, не содержащей летучих органических соединений. Паста склеивает вертикально и сверху.Доступны в соотношении 1: 1 (комплекты на 2 галлона или картриджи). 877 / 463-7699; www.epoxytec.com.

Ремонт отливки

Двухсторонняя центробежная разливочная машина AP / M Permaform восстанавливает разрушенные кирпичные или сборные колодцы за счет высокоскоростной центробежной заливки строительного раствора или эпоксидной смолы. Одно нанесение герметизирует и покрывает дымоходы равномерной предварительно выбранной толщиной, которую можно проверить и проверить в любой момент. Машина ремонтирует от 10 до 15 люков в день, сводит к минимуму вход в ограниченное пространство, проста в использовании и обслуживании.800 / 662-6465; www.permaform.net.

Роботизированная система опрыскивания

Портативная роботизированная система распыления на колодцы TranSPOD от Remote Orbital Installations LLC работает с прицепа или грузовика. Для внедорожных проектов четырехколесный опрыскиватель можно выкатить из автомобиля с помощью вручную развернутых рамп и подтолкнуть или потянуть к месту работы.

Два смесительных пистолета в распылительной головке дозируют материал под давлением от 2500 до 3000 фунтов на квадратный дюйм, в то время как головка вращается со скоростью примерно 60 об / мин (возможны скорости от 0 до 300 об / мин).Никаких химикатов или промывки растворителем не требуется. Лебедка с приводом поднимает и опускает распылитель, который может покрывать люки глубиной до 100 футов. Беспроводной пульт дистанционного управления управляет основными функциями системы. Роботизированная операция устраняет опасность входа в ограниченное пространство, обеспечивая при этом согласованное применение. 608 / 845-0360; www.roi360.com.

Герметики для строительства


TAGS: Герметики

В строительстве используются различные материалы, такие как металлы, бетон и т. Д.а также многие сборные детали, такие как:

  • Сэндвич-панели
  • Окна и двери (металл, дерево, ПВХ и др.)
  • Перегородки (чаще гипсокартонные)
  • Сборные бетонные плиты для полов, наружных стен и т. Д.

Герметики используются для соединения и соединения различных частей и материалов с основной конструкцией и между собой. Они помогают закрыть зазоры между элементами и поверхностями конструкции и, таким образом, предотвращают прохождение жидкостей и других веществ через поверхности и механические соединения.

Герметики выполняют следующие основные функции в строительстве:

  • Заполнение зазора между двумя или более компонентами
  • Обеспечение защитного непроницаемого барьера , через который вещества не могут пройти
  • Сохранение герметизирующих свойств в течение ожидаемого срока службы в условиях эксплуатации и средах, для которых они предназначены

Кроме того, еще одним важным требованием к герметизирующему составу является высокая гибкость , чтобы выдерживать движения между различными используемыми материалами.Эти движения могут происходить из-за:
  • Расширение или усадка из-за изменений температуры,
  • Изменение размеров из-за изменения содержания влаги,
  • Прогиб под нагрузкой,
  • Давление ветра и т. Д.


Различные типы перемещений стыков и герметики

Эти движения обычно возникают из-за различных термических коэффициентов расширения материалов, как показано в таблице ниже.

Материал Коэффициент линейного расширения
(м / м- ° C x 10 -6 )
Глина кладочная (кирпич, глина или сланец)
Кирпич огнеупорный от 5 до 6
Плитка, глина или сланец 6.0
Плитка, огнеупорная глина Материал 4,5
Бетон
Гравийный заполнитель 10,0
Легкие конструкции 8,1
Бетон, кладка
Шлаковый агрегат 5,6
Плотный заполнитель 9,4
Керамзитовый заполнитель 7.7
Пеношлаковый агрегат 8,3
Вулканическая пемза и заполнитель 7,4
Ячеистый бетон 11,0
Металлы
Алюминий 23,8
Латунь, красная 230 18,6
Медь 16,5
Утюг
Серый литой 10.6
Кованые 13,3
Свинец простой 29,3
Монель 14,0
Нержавеющая сталь
Тип 302, 304 17,0
Конструкционная сталь 11,5
цинк 36,0
Стекло, тарелка 8,0
Гипс
Гипсовый заполнитель 13.7
Гипсокартон 12,0
Пластмассы, композиты
Акрил 80,0
Lexan® (поликарбонат) 67,0
Flexiglas® 70,0
Полиэфиры, армированные стекловолокном 18-25
ПВХ 59,0
Натуральные камни
Гранит 8.0
Известняк 6,5
Мрамор 13,0
базальт 9,0
Коэффициенты линейного расширения обычных строительных материалов
Следовательно, для достижения желаемых характеристик и функций необходимо подобрать наиболее подходящий герметик к материалам основы, которые будут соединяться, то есть такой, который будет иметь адекватные связывающие свойства и быть достаточно гибким, чтобы выдерживать ожидаемое движение, и так далее.

Виды строительных герметиков


Обычно герметики классифицируются в соответствии с:
  • . Их химические типы, такие как полиуретаны, полисульфиды, силиконы, акрилы и т. Д.
  • Их эластичность, такая как герметики (не выдерживающие деформации), пластомерные герметики и эластомерные герметики,
  • Их форма, такая как те, которые поставляются в картриджах, которые экструдируются на месте, предварительно сформованные герметики (поставляемые в виде сухих лент, лент или экструдированных форм) или герметики-расплавы.

Давайте изучим каждый класс отдельно.

Традиционные герметики или замазки


Ранее (до 1950-х годов) стыки между различными материалами, такими как стекло, металлы, дерево, бетон и т. Д., Заполнялись некоторыми традиционными герметиками на основе:
  • Олеорезины, такие как льняное масло или
  • Битум и гудрон в строительных работах.

Эти составы могли выдерживать лишь несколько процентов удлинения при разрыве, и, кроме того, они имели плохую стойкость к атмосферным воздействиям.
Материал Характеристики
Замазки на льняном масле
  • Содержат от 10 до 15% льняного масла с минеральными наполнителями (карбонат кальция , ).
  • Льняное масло высыхает за счет окисления на воздухе.
  • Окисление продолжается всю жизнь, и через несколько лет продукт становится довольно твердым, хрупким и негибким с очень небольшой подвижностью.
  • Их использовали в основном для остекления стеклянных окон в деревянные или металлические створки.
l Улучшенные масляно-смоляные замазки или герметики
  • Они были основаны на выдувном соевом или льняном масле, наполненном карбонатом кальция и волокнистым тальком, и были добавлены некоторые пластификаторы для улучшения пластичности (например, жирные кислоты, DOP ...).
  • В лучшем случае удлинение при разрыве могло достигать 5%, что было недостаточно для заводских технологий.

Составы на основе битума - В гражданском строительстве зазоры между частями или конструкциями могут быть довольно большими, поэтому полимеры с высокими эксплуатационными характеристиками были бы слишком дорогими для заполнения больших объемов. Также инженеры-строители привыкли использовать битум и гудрон.

Таким образом, во многих приложениях все еще используются битумные или гудронные герметики, но их составы часто улучшались, начиная с семидесятых годов, , путем добавления каучуков, стирольных полимеров, таких как SBS, или полиуретанов в небольших количествах.Чистый битум или гудроновые смеси могут выдерживать лишь несколько процентов удлинения при разрыве, а лучшая модифицированная формула может достигать 10-15%, а эксплуатационные возможности движения составляют только 20-25% удлинения при разрыве, чтобы быть безопасным.

Быстрое развитие сборных деталей в строительстве и разработка новых синтетических полимеров привело к исчезновению этих герметиков с рынка в 1950-1975 годах.

Герметики на основе синтетических полимеров и каучуков


Синтетические полимеры позволяют изготавливать герметики с высокими эксплуатационными характеристиками, очень высокой эластичностью и длительным сроком службы. могут быть «адаптированы» к любым конкретным требованиям за счет соответствующего состава.Некоторые классы полимеров обсуждаются в таблице ниже.
Материал Характеристики
Полибутен
  • Это низкомолекулярный полимер, жидкий, липкий, не высыхающий и дешевый.
  • Эти полимеры часто смешивают с наполнителями (карбонат кальция, тальк, глины) и жирными кислотами. Для контроля вязкости можно добавить небольшое количество растворителя.
  • Составы герметиков на основе полибутена затвердевают только после высыхания растворителя.
  • Они используются в строительстве для изготовления неотверждаемых герметиков для навесных стен, соединений металла с металлом, когда эластичность не важна. Также их используют для изготовления готовых лент и лент для остекления, постельных принадлежностей в окнах.
  • Полибутены часто смешивают с бутилкаучуком, чтобы действовать как пластификатор.
Полиизобутилен (ПИБ)
  • Это постоянно липкий полимер, который используется только для модификации других герметиков, таких как масляно-смоляной каучук или бутилкаучук.
  • Герметики PIB также могут использоваться в составах для постельных принадлежностей в стекольной промышленности.
Бутилкаучук
  • Бутилкаучук - сополимер изобутилена и изопрена. Он содержит 2 мол. Процента ненасыщенности.
  • Бутилкаучук непроницаем для газов, обладает достаточно хорошей атмосферостойкостью и кислородной стойкостью. Обладает некоторой эластичностью (удлинение при разрыве до 40%, поэтому может использоваться в суставах с движениями до 15%.
  • Составы включают:
    • 20% бутилкаучук,
    • Смолы, повышающие клейкость, от 5 до 10%, такие как модифицированная или гидрогенизированная канифоль или углеводородная смола, необходимые для обеспечения хорошей адгезии к металлам и стеклу,
    • От 50 до 60% минеральных наполнителей (карбонат кальция, волокнистый тальк, глина и др.) И
    • От 20 до 25% растворителей, таких как уайт-спирит и другие растворители, для растворения и смешивания всех компонентов и получения необходимой вязкости.
    • Полибутен часто добавляют в качестве пластификатора.
  • Герметики бутилового оружейного качества могут высыхать и схватываться за счет испарения растворителя и абсорбции растворителя на пористых и абсорбирующих основаниях (дерево, бетон), но есть также типы отверждения, которые отверждаются за счет некоторого медленного сшивания через определенный период времени.
  • Экструдированные ленты и ленты на 100% состоят из твердого вещества, поэтому усадка отсутствует.
Бутиловые и полиизобутиленовые термоплавкие герметики
  • Это специальные продукты, которые используются в качестве герметиков для уплотнения двойных (утепленных) окон от проникновения влаги (в пространство между двумя стеклянными панелями).

Акриловые герметики


Акриловые герметики бывают двух видов:
  • . На основе эмульсии
  • На основе растворителей

Акриловые эмульсионные герметики

Они обладают хорошей адгезией к впитывающим материалам, таким как дерево, бетон, гипс, а также имеют довольно хорошую адгезию к металлам и стеклу, хотя и не так хорошо, как силиконы на стекле.

Они только пластомерные, с максимальной подвижностью от 10 до 15%.

Содержание сухих веществ варьируется от 80 до 85%, поэтому при сушке они демонстрируют усадку от 10 до 20% за счет испарения содержащейся в них воды.

Они обладают устойчивостью к погодным условиям от средней до хорошей, поскольку чувствительны к воде. Можно ожидать 15-летнего срока службы при использовании вне помещений.

Они обладают очень хорошей устойчивостью к ультрафиолетовому излучению и обесцвечиванию, и могут быть изготовлены в большом разнообразии цветов, чтобы соответствовать цветам или материалам (коричневый, как дерево, белый для пластиковых окон или плитки, серый, как бетон или алюминий, как окна).

»Просмотреть все имеющиеся в продаже акриловые полимеры, подходящие для герметиков!

Акриловые герметики на основе растворителей

Герметики на основе акриловых растворителей обладают превосходной адгезией ко многим материалам, таким как бетон, алюминий, сталь, дерево и т. Д. Они обладают отличной атмосферостойкостью, устойчивы к УФ-излучению и образованию пятен.

Акриловые герметики на основе растворителей являются только пластомерными, их подвижность составляет всего 10% при длительной эксплуатации вне помещений. Обычно они используются для соединений, например:

  • Стыки навесных стен, наружная обшивка,
  • Сборные панели для кладки,
  • Соединения металла с бетоном, такие как стыки между металлическими окнами и бетоном,
  • Швы между деревом и бетоном (между деревянными окнами и бетоном).

В этих герметиках базовый полимер обычно представляет собой раствор акрила на 80% твердых веществ, что составляет 50% от общего веса формулы. Также имеется около 50% наполнителей (в основном карбонат кальция плюс некоторое количество пирогенного диоксида кремния, силиката магния и / или талька или глины), может быть добавлено небольшое количество пластификатора, такого как DOP, DBP, в качестве наполнителя может быть добавлено сосновое масло. диспергатор и добавляется немного растворителя, чтобы отрегулировать вязкость.

Максимальное содержание твердых веществ обычно составляет 85%, так что при сушке наблюдается некоторая усадка, поэтому необходимо начать с эластомерного акрилового полимера и добавить немного пластификатора, чтобы усадка не вызывала слишком больших напряжений на границе раздела между герметиком. и соединяемые материалы.


Общие добавки, используемые в акриловых герметиках
  • Наполнители усиливают и увеличивают объем герметика и снижают стоимость. Обычно используемые наполнители - это карбонат кальция, глины, сульфат бария и коллоидальный диоксид кремния. Тиксотропный наполнитель - коллоидный диоксид кремния - уменьшает провисание и улучшает пригодность для распыления.
  • Пластификаторы , такие как фталаты, дибензоаты, алкилфениловый эфир пропиленгликоля и т. Д., Увеличивают гибкость и удлинение, а также снижают температуру стеклования, что улучшает гибкость при низких температурах.
  • Диспергирующие добавки улучшают включение наполнителей, а также улучшают вязкость и стабильность упаковки (если нет диспергирующих добавок, наполнители будут медленно поглощать полимер на его поверхности, и, следовательно, вязкость будет увеличиваться в течение срока хранения). Соли низкомолекулярных поликарбоновых кислот можно использовать в качестве диспергирующих агентов.
  • Силаны можно также использовать для улучшения адгезии к непроницаемым субстратам, таким как металлы и стекло.Акриловые герметики, содержащие небольшое количество силанов, часто называют силиконизированными акрилами.

»Вдохновляйтесь созданием акриловых герметиков с использованием начальных составов

Эластомерные герметики


Четыре химических типа герметиков, демонстрирующих эластомерные свойства, следующие:

Эти герметики можно рассматривать как герметики с высокими эксплуатационными характеристиками, поскольку они обладают высокой подвижностью
и удлинением при эксплуатации от 15 до 40%.

Полисульфидные герметики

Эти герметики были разработаны в 60-х годах в США корпорацией THIOKOL и были первыми эластомерными герметиками. Они основаны на полимерах с концевыми группами -SH со средней молекулярной массой 4000.

Одним из таких примеров является THIOKOL LP® 32, имеющий следующую формулу:

HS (–C 2 H 4 OCH 2 OC 2 H 4 –SS–) C 2 H 4 OCH 2 C 2 H 4 –SH


Свойства полисульфидных герметиков

Отверждение - Отверждение происходит путем преобразования -SH-конца в дисульфидные связи.Это достигается с помощью окислителей, таких как пероксиды, PbO 2 и MnO 2 . Ускоряется щелочной средой.

Однокомпонентный полисульфид имеет ограниченную стабильность упаковки. Сухая на ощупь кожа образуется через 30 минут - 1 час при 20 ° C и относительной влажности от 50 до 60%, а затем отверждение будет проходить вглубь герметика со скоростью, которая зависит от толщины шва. температура и влажность окружающего воздуха. Отверждение полисульфида происходит медленно: для достижения 50% максимальной прочности требуется одна неделя.Усадка после отверждения незначительна.

Твердость - В зависимости от состава, твердость может варьироваться от Shore A 20, равной мягкой резине, для вертикальных швов, таких как навесные стены, до 50 (твердость твердой резины) с сильно заполненными составами, для швов пола и бетона или взлетно-посадочных полос самолетов. , где стыки должны выдерживать проникновение и движение.

Устойчивость к растворителям, топливу и маслу. - Они обладают отличной стойкостью, поэтому полисульфиды широко используются и до сих пор используются для стыков взлетно-посадочных полос в аэропортах.

Водостойкость и атмосферостойкость. - Полисульфидные герметики обладают отличной стойкостью к воде, окислению, солнечному свету и атмосферным воздействиям. Они сохраняют отличную адгезию после воздействия ультрафиолета и воды. Ожидается, что при нормальных условиях срок службы на улице составит 20 лет. Полисульфид водонепроницаем для водяного пара, поэтому они используются для окон с двойной изоляцией для внешнего уплотнения.

Модуль, предельное удлинение, удлинение при эксплуатации - Большинство полисульфидов имеют высокий модуль упругости и довольно высокое удлинение при разрыве (от 100 до 200%).Поскольку модуль упругости высок, эти герметики будут создавать высокие напряжения при удлинении, поэтому рекомендуется использовать полисульфид только при эксплуатационном удлинении от 15 до 25%. У них плохая стойкость к проколам.

Ползучесть и релаксация напряжений - Испытание на ползучесть - это регистрация удлинения в зависимости от времени при постоянной нагрузке. На рисунке 1 показана типичная кривая ползучести для полисульфидных герметиков. Мы можем видеть, что полисульфиды частично эластичны, а частично вязки или пластичны, а после разгрузки возникает необратимая деформация в результате пластической ползучести.Эластичное восстановление составляет всего от 60 до 80%.

Применение полисульфидных герметиков: Поскольку они не являются на 100% эластичными и их цены достаточно высоки, полисульфидные герметики используются все реже и реже, и их заменяют силиконы и полиуретаны. Тем не менее, некоторые рабочие места все еще используют его:

  • В строительстве: стыков полов между бетонными и / или металлическими элементами, компенсаторы, стыки навесных стен, стыки между сборными панелями (бетонные панели…), окна с двойной изоляцией.
  • В гражданском строительстве: стыков между бетонными плитами взлетно-посадочных полос аэропортов, стыков в бетонных мостах.

»Изучите все полисульфидные полимеры, подходящие для герметиков!
Силиконовые герметики

Силиконовые герметики на основе полидиоргано-силоксановых полимеров, которые имеют следующую общую формулу:
Например, PDMS:
Два основных типа силиконовых герметиков:

Однокомпонентный силиконовый герметик получают путем смешивания и реакции в безводных условиях полисилоксана с силанольными функциональными группами с избытком гидролизуемого трифункционального силана RSiX 3 , как показано здесь под номером


Когда герметик экструдируется, атмосферная влага реагирует с гидролизуемыми группами, и силанол конденсируется.Эта реакция продолжается до тех пор, пока не сформируется трехмерная сеть. Побочными продуктами отверждения могут быть уксусная кислота (придающая типичный запах), оксимы, амиды, спирты.

Двухкомпонентные силиконы используются только для архитектурного остекления, так как это остекление производится на заводе для получения предварительно остекленных окон и панелей.


Эти герметики представляют собой двухкомпонентные продукты с нейтральным отверждением, которые имеют:
  • Очень хорошая адгезия к стеклу и металлам,
  • Предел прочности до 1 МПа,
  • Отличное сопротивление разрыву,
  • Умеренное удлинение при разрыве (от 100 до 160%),
  • Твердость по Шору А от 35 до 45,
  • Отличная стойкость к озону, ультрафиолету, старению, нагреву (рабочая температура от -40 ° до + 150 ° C).

Операция герметизации может быть произведена только на заводе перед установкой на месте, чтобы гарантировать отличное соединение для максимальной безопасности.

Многие силиконовые герметики, используемые в строительстве, являются однокомпонентными продуктами,
потому, что пользователи не хотят смешать 2 компонента на месте, и
бывают разные типы однокомпонентных силиконов


Силиконовые герметики для архитектурного остекления
Силиконовые герметики - самые успешные герметики с семидесятых годов, поскольку они обладают сочетанием многих отличных и важных характеристик, таких как:
  • Превосходная устойчивость к воде, химическим веществам, атмосферным воздействиям, старению, нагреву, температурным циклам (жара и холод) и, как следствие, отличная долговечность до 40 лет.
  • Модуль упругости может быть низким или более высоким в зависимости от состава, удлинение при разрыве очень высокое, до 500%, так что относительное удлинение при эксплуатации может достигать от 25 до 50%, что является наилучшими значениями, достижимыми для всех герметиков.
  • Цена сейчас очень умеренная, потому что они производятся в очень больших количествах.
Полиуретановые герметики

Есть 2 вида полиуретановых герметиков:
  • . Однокомпонентные герметики с концевыми изоцианатными группами -NCO и реагируют с влажностью окружающей среды,
  • 2-компонентные герметики , где часть A представляет собой полимер с концевыми группами -NCO, а часть B - полимер с концевыми гидроксильными группами -OH, эти 2 группы взаимодействуют вместе в нескольких хорошо известных режимах и реакциях.

Варьируя полимерный состав, соотношение NCO / OH, катализатор, можно получить широкий спектр продуктов и свойств.

Общие свойства полиуретановых герметиков

Все полиуретановые герметики имеют:

  • Хорошее удлинение при разрыве: от 250 до 600%,
  • Модуль упругости от низкого до высокого: от 0,25 до 1 МПа
  • Превосходное упругое восстановление более 90%
  • Превосходная стойкость к истиранию и разрыву, их устойчивость к вдавливанию делает их лучшими герметиками для швов полов,
  • Диапазон эксплуатационного удлинения от 12 до 25% в зависимости от рецептуры
  • Отличная адгезия к самым разным основаниям: бетон, металлы (желательно с грунтовкой), дерево, ПВХ
  • Хорошая водостойкость (некоторые составы могут быть чувствительны к гидролизу), отличная стойкость к старению, срок службы 20 лет может быть достигнут или ожидается

К недостаткам можно отнести:
  • Медленное отверждение (кожа с течением времени от 5 до 20 минут при 20 ° C и относительной влажности 50%, полное отверждение через 2-7 дней со скоростью 2 мм / день)
  • Устойчивость к ультрафиолету только хорошая
  • Умеренная устойчивость к химическим веществам, маслам, растворителям, кислотам и щелочам и умеренная устойчивость к гидролизу

Некоторые виды использования полиуретановых герметиков в строительстве
  • Герметик заливной для швов пола
  • Однокомпонентный герметик для швов навесных стен
  • Однокомпонентный герметик для сборных бетонных панелей
  • Другие области применения однокомпонентных полиуретановых герметиков: установка деревянных и металлических окон в кирпичную кладку, герметизация крыш, компенсационные швы в кирпичной кладке.

»Откройте для себя имеющиеся в продаже полиуретаны, подходящие для герметиков!

MS Полимеры Герметики

Это относительно новые продукты. Это простые полиэфиры с концевыми силильными группами . Большинство из этих герметиков представляют собой один компонент, который отверждается в результате реакции с влажностью окружающего воздуха. Они затвердевают со скоростью 3 мм / день, быстрее, чем однокомпонентный полиуретан. Ключевые свойства и приложения перечислены ниже.
Недвижимость Приложения
  • Кожа с течением времени от 15 до 20 минут,
  • Эксплуатационное удлинение 25%, удлинение при разрыве от 150 до 350%, упругое восстановление более 70%,
  • Предел прочности при растяжении 1 МПа, модуль упругости 0,8 МПа,
  • они соответствуют стандарту ISO 11600g, класс 25hm (высокий модуль) Обладают отличной адгезией к металлам, пластмассам, дереву, керамике, без грунтовки.
  • Отличная стойкость к атмосферным воздействиям и воде, они могут выдерживать срок службы не менее 15 лет, но у нас пока нет более длительного опыта, за исключением Японии.
  • Хотя они обладают хорошей адгезией к стеклу, они не рекомендуются для этого, потому что длительное воздействие ультрафиолета может ухудшить эту адгезию.
  • Твердость по Шору около 40
  • Деформационные швы по бетону и металлу,
  • Соединения вокруг окон и дверей,
  • Стыки на натуральных камнях, потому что они не пачкают эти камни,
  • Остекление между окнами с двойной изоляцией и металлическими, ПВХ или деревянными рамами,
  • Склеивание и соединение деревянных паркетов внутри и снаружи (палубы кораблей).

Пройдите курс « Силил-модифицированные полимеры в адгезивах, герметиках и покрытиях для повышения эффективности и безопасности », чтобы разработать высокоэффективные и безопасные составы с глубоким пониманием силанов.

Пенные герметики с пропиткой


Это полоски из пенополиуретана, которые пропитаны различными герметизирующими липкими составами (бутил, PIB ...), чтобы получить герметизирующую ленту, которую необходимо сжать между герметизируемыми частями.

Применяется для герметизации сборных бетонных панелей, навесных стен, установки окон (деревянных, алюминиевых или ПВХ), деревянных панелей.

Резервные материалы


Вспомогательные материалы обычно представляют собой полоски пенопласта круглого или прямоугольного сечения, которые вставляются в нижнюю часть швов перед нанесением герметика. Это имеет 2 цели:
  • Для контроля глубины герметика в шве
  • Для поддержки герметика в горизонтальных швах

Герметик не должен прилипать к опорному материалу, а растворители герметика не должны влиять на опорный материал.

Резервные материалы обычно представляют собой пенополиуретан или полиэтилен, иногда пенопласт и другие материалы.

Пены могут быть с открытыми или закрытыми ячейками: выбор между ними зависит от типа используемого герметика и условий на рабочей площадке. Пользователи будут обращаться к поставщику герметика за советом.


Различные виды перемещений стыков и герметиков

Технические характеристики герметиков при использовании


Герметик, поставляемый в оригинальной упаковке (картриджах или иногда бочках), представляет собой пасту.Эту пасту наносят в зазор между 2 частями конструкции, затем ее необходимо выровнять, после чего она высохнет или затвердеет при температуре окружающей среды и превратится в пластиковый или эластомерный шов, обладающий необходимыми свойствами: заполнение зазора, эластичность, сцепление основание, водонепроницаемость и т. д.

Мы изучим эти свойства в хронологическом порядке по мере их появления на месте во время установки.

Температура и влажность при нанесении


Строительные герметики наносятся на месте при различной температуре, в зависимости от климата и времени года.Большинство герметиков не отверждаются должным образом, если наружная температура слишком низкая (менее 5-10 ° C), и они высыхают или быстро схватываются, если температура слишком высока (более 40 ° C). Таким образом, рабочий должен соблюдать инструкции производителя по условиям труда. Герметики

PUR - единственные, которые допускают некоторую влажность на поверхности / или внутри основания, потому что PUR вступает в реакцию с влажностью. Для других герметиков эта влажность пагубна, поскольку препятствует адгезии.

Вязкость, отсутствие провисания или сопротивление оседанию


Стеновые герметики не должны провисать, потому что при нанесении на стены они должны оставаться на месте без какой-либо деформации, растекания или провисания. Европейский стандарт EN 27390 или ISO 7390 предоставляет метод испытаний на устойчивость к вертикальному провисанию и оговаривает, что в этом конкретном испытании оно должно быть менее 3 мм.

Герметики для полов должны течь в стыки, но ровно настолько, чтобы заполнить стык, потому что в любом случае рабочий с помощью подходящего инструмента вдавит их в стык.

С другой стороны, герметик должен легко выдавливаться из ручных картриджей с помощью пистолета или иногда пневматического пистолета.

Герметики представляют собой тяжелые густые пасты, поэтому их вязкость (обычно в диапазоне от 80000 до 400 000 мПа · с) не имеет значения для конечного пользователя.

Поэтому производители герметиков используют тест для измерения скорости потока: стандарт ASTM C 603 измеряет это путем выдавливания 200 граммов герметика через отверстие 5 мм под давлением 3 бара при различных температурах.

Режим и время схватывания / отверждения


Большинство современных герметиков, используемых в строительстве, в настоящее время представляют собой однокомпонентные герметики, которые затвердевают и отверждаются в результате химической реакции с влажностью воздуха. Это относится к герметикам из силикона, полиуретана и МС. Эта реакция протекает со скоростью 1 мм внутри массы герметика за несколько часов, и, таким образом, для полного отверждения по всей толщине шва потребуется от 1 до нескольких дней. Эти герметики относятся к эластомерному (каучуковому) типу.

Некоторые герметики представляют собой пластмассовые полимеры, которые затвердевают только при высыхании, например, акриловые герметики на водной основе, старые масляно-смоляные герметики или герметики на основе каучука / растворителя. Здесь сушка происходит за счет испарения воды или растворителя, так что поверхность герметика будет сухой на ощупь через 30-60 минут, а затем сушка будет медленно прогрессировать вглубь шва.

В строительстве можно использовать двухкомпонентные герметики, но очень редко (полиуретан, силиконы или тиоколы), потому что их неудобно использовать на месте.Они застывают быстрее, чем однокомпонентные герметики. У них ограниченная «жизнеспособность», то есть максимальное время, в течение которого рабочий может ждать между смешиванием и нанесением.

Прошлые олеорезины или битумные герметики имели 100% твердых частиц, и они оставались пластичными до тех пор, пока не окислялись в результате старения на воздухе и не становились твердыми. Тогда они в конце концов треснут.

Готовые замазки-герметики - это пластмассовые полимерные сухие продукты на основе бутила или олеорезинов, 100% твердых веществ, изготовленные производителями в виде лент, шнуров или канатов, диаметром от 5 до 15 мм.Они не высыхают и не высыхают, они всегда остаются пластичными и обладают лишь хорошей устойчивостью к старению благодаря своему составу.

Последний тип - это предварительно отформованные резиновые прокладки, которые вдавливаются также между герметизируемыми частями: они часто используются для установки оконных стекол в оконные рамы. Мы не будем здесь изучать эти прокладки, потому что это не герметики.

Поперечное сечение и ширина герметика


Некоторые герметики являются эластомерными и допускают большие вариации ширины шва, некоторые - только пластиковые и не выдерживают больших перемещений.

Следовательно, чтобы компенсировать движения сустава, желательно иметь широкие суставы.

Глубина герметика


Глубина герметика всегда должна быть меньше его ширины, чтобы минимизировать напряжения, возникающие в результате деформации поверхности герметика.

Используются следующие правила:

  • Минимальные размеры 5 х 5 мм,
  • Для ширины от 5 до 12 мм глубина должна быть немного меньше ширины
  • .
  • Для ширины от 12 до 25 мм глубина должна быть от 8 до 12 мм,
  • Для ширины более 25 мм глубина должна составлять от 12 до 18 мм в зависимости от химического типа шва и предпочтительно должна составлять половину ширины.

Глубина стыков регулируется с помощью вспомогательного материала, который обычно представляет собой полосу пенопласта, вставленную и сжатую между двумя кромками стыка.

Расход


Зависит от поперечного сечения стыка и удельного веса.

Время высыхания на ощупь


Выше мы объясняли, что после нанесения герметик высохнет или застынет на поверхности через определенное время и станет сухим на ощупь: это может занять от 20 минут до 1-2 часов в зависимости от типа герметика, режима отверждения, температура и влажность.

ASTM C 2377-84 обеспечивает испытание для измерения времени высыхания герметиков и герметиков.

Усадка


Когда герметики отверждаются в результате химических реакций и содержат 100% твердых частиц, они не деформируются при отверждении.

Но другие герметики, которые высыхают за счет испарения воды или растворителей и содержат гораздо менее 100% твердых веществ, будут иметь некоторую усадку во время высыхания, поскольку удаление летучих соединений приведет к уменьшению объема.

Стандарт ASTM C 733 может использоваться для измерения усадки.

Физико-механические характеристики герметиков


Адгезия к основанию


Адгезия герметиков к различным поверхностям зависит от типа герметика и от поверхностей.
  • Герметики PUR обладают очень хорошей адгезией ко многим различным материалам: металлам, бетону, цементу, дереву, стеклу, пластмассам, таким как ПВХ.
  • В случае силикона может потребоваться грунтовка для получения хорошей адгезии к некоторым металлам и пластмассам, адгезия к стеклу всегда отличная.Используются силановые грунтовки.

Производители герметиков должны четко указывать в своих технических паспортах адгезию герметиков к различным материалам, используемым в строительстве и гражданском строительстве, с грунтовками и без них.
Обратитесь к разделу «Типы химикатов», чтобы получить подробную информацию о адгезии различных типов герметиков к различным поверхностям.
Методы испытаний для измерения адгезии

Когда герметик подвергается нагрузке во время увеличения ширины стыка, если герметик имеет высокий модуль упругости, связи с кромками стыка подвергаются высоким напряжениям растяжения, и это может нарушить связь.Поэтому были разработаны стандартные методы испытаний для измерения адгезии к основанию при растягивающем напряжении. Упомянем, например, европейские стандарты:
  • ISO 9046 или EN 29046: измерение адгезии и когезии при постоянной температуре,
  • ISO 9047 и EN 85 519: измерение адгезии и когезии при переменной температуре.

Это испытание на растяжение также должно быть выполнено после погружения в воду и искусственного атмосферного воздействия (например, с помощью оборудования, называемого метеометром, в котором реализовано несколько циклов: распыление воды при различных температурах, УФ-излучение, сушка и снова распыление воды…).

Давайте еще раз упомянем некоторые стандарты ISO и США:

  • ISO 10591, Определение прочности на растяжение после погружения в воду,
  • ISO 10590, Определение прочности на растяжение при поддерживаемом растяжении после погружения в воду,
  • ASTM C 1135 Определение адгезионных свойств структурных герметиков при растяжении.

Испытание на растяжение может проводиться до разрыва соединения (стандарт ISO 28339), и согласовано, что герметик должен подвергаться нагрузке только до 25% этого напряжения при разрушении, но мы увидим, что стандарт ISO 11600 установил особые требования и классификация герметиков по максимальному сроку службы.

Модуль упругости или модуль упругости при растяжении


На рисунке ниже показаны типичные кривые зависимости напряжения от деформации.
Кривые напряжения / деформации для различных химических типов герметиков
(испытательный образец из стали или алюминия 25 x 9,5 мм, толщина шва 1,4 мм (испытание на сдвиг)

Обычно модуль упругости определяется как напряжение, измеренное при удлинении на 50 или 100%. Модуль упругости измеряется в соответствии со стандартом ISO 8339: Определение свойств при растяжении. Модуль упругости дает очень полезную информацию о напряжениях, которые действуют на выступы сустава, когда он удлинен.

Для уменьшения этих напряжений рекомендуется использовать герметики с низким модулем упругости, такие как силикон с низким модулем упругости, показанный на рисунке.

В стандарте ISO эластомерные герметики DIS 11600 классифицируются в соответствии с их секущим модулем упругости при растяжении, помимо других спецификаций, которые мы обсудим ниже.

Классы Метод испытаний
Недвижимость 25 лм 25HM 20 лм 20HM 12.5E 12,5П 7,5
Упругое восстановление,% ≥70 ≥70 ≥60 ≥60 ≥40 ISO 7389
Свойства при растяжении
Модуль упругости при растяжении при 23 ° C, МПа ≤0,4 > 0.4 ≤0,4 > 0,4 ​​ ISO 8339
при 20 ° C, МПа ≤0,6 > 0,6 ≤0,6 > 0,6
при добавлении,% 200 200 160 160
Относительное удлинение при разрыве,% - ≥200
≥120
ISO 8339
Адгезионные / когезионные свойства при переменной температуре нф нф нф нф нф ISO
при постоянной температуре нф нф ISO
Прочность на растяжение при поддерживаемом удлинении нф нф нф нф нф ISO 8340
Свойства при растяжении при сохранении продления после погружение в воду нф нф нф нф нф ISO 10590
Свойства при растяжении после погружения в воду Относительное удлинение при разрыве,% - ≥100 ≥20 ISO 10591
Потеря объема,% ≤10 ≤10 ≤10 ≤10 ≤25 ≤25 ≤25 ISO 10563
ISO / DIS 11600 Требования к строительным герметикам
* Максимальное изменение объема 25% (после отверждения) для латексных герметиков на водной основе

Подробную спецификацию условий испытаний см. В ISO / DIS 11600

Вид отказа: nf: нет отказа (все три образца проходят испытание) Образец не прошел испытание, если сумма разрушений клея и когезии превышает 5% герметика / межфазная площадь субстрата (600 мм2).В ISO TC 59 / SC8 продолжается обсуждение того, как определить критерий отказа. Вероятно, что для испытаний циклического движения (ISO 9046 и ISO 9047) значение 5% будет служить пределом для отказа после первого цикла движения. Образцы, прошедшие первый цикл перемещения, считаются не прошедшими испытание, если сумма дополнительных разрушений адгезии или когезии в последующих циклах перемещения превышает 100%.

Упругое восстановление и пластический поток


Когда напряжения, вызвавшие удлинение, снимаются, герметик может вернуться к своей первоначальной ширине (полное восстановление) или может показывать только частичное восстановление.Это называется упругим восстановлением и измеряется в соответствии с ISO 7389 и NF EN 27389 (июль 1991 г.): Герметики, определяющие упругое восстановление. Стандарты испытаний

ISO 7389 и ASTM C 736-82 могут использоваться для определения упругого восстановления и измерения восстановления при растяжении и адгезии латексного герметика после искусственного атмосферного воздействия.

Хорошие эластомерные герметики, такие как силиконы и полиуретан, почти полностью возвращаются к своим первоначальным размерам. С другой стороны, пластиковые герметики (такие как бутил, акрил…) не возвращаются к исходному размеру, как показано на рисунке, и демонстрируют некоторую пластическую текучесть и остаточную деформацию.


Типичная кривая пластической текучести

Стандарт ISO 11600 считает, что герметики являются эластомерными, если их упругое восстановление согласно стандарту ISO 7389 превышает 60%. Обычно для измерения релаксации напряжений герметик удлиняют на 25 или 50%, затем образец для испытаний выдерживают при этом удлинении и измеряют напряжения во времени, что дает кривую, показанную на рисунке ниже.


Типовая кривая релаксации напряжений для герметика

Удлинение при разрыве


Эластомерные герметики, такие как силиконы, могут выдерживать очень высокое удлинение при разрыве от 400 до 500%.Таким образом, относительное удлинение при разрыве используется в ISO 11600 только для дифференциации различных пластиковых герметиков. Относительное удлинение при разрыве измеряется в соответствии с ISO 8339.

Максимальное рабочее удлинение


Это относительное удлинение при эксплуатации, которое данный герметик может выдержать при длительном воздействии на улице, с учетом фактора безопасности для воздействия погодных условий / старения. Европейский стандарт и стандарт ISO 11600 определили до 7 классов строительных герметиков в зависимости от максимального срока службы, а также 9 других свойств, которые мы изучили выше.

Сопротивление сжатию


Этот тест оценивает поведение герметика при сжатии: он не должен вытекать из стыка при сжатии. Построена кривая «деформация от напряжения сжатия».

ISO 11432 используется для измерения свойств сжатия.

Твердость и сопротивление вдавливанию и разрыву


Это важно для герметиков для полов, которые должны выдерживать движение. ASTM C 661 используется для измерения твердости твердометром в соответствии с твердостью по Шору A или D.

Устойчивость к воздействию тепла, холода и температурных циклов


Наружные герметики должны выдерживать колебания температуры в зависимости от климата и страны, в которой они установлены. Жара, дождь и солнечный свет могут разрушить герметики из-за окисления, выделения с низким молекулярным весом, экстракции добавок, таких как пластификаторы и т.д.

Было разработано несколько стандартов для измерения эффектов этих агентов:

  • Французский стандарт NF P 85-512 измеряет диффузию некоторых компонентов герметика,
  • ASTM C 793-80 Испытание на эффекты ускоренного атмосферного воздействия эластомерных герметиков для швов,
  • ISO 10563: Определение изменения веса и объема,
  • ASTM C 765-84, испытание на низкотемпературную гибкость предварительно отформованных герметизирующих лент и т. Д.

Прочность


Водостойкость - Конечно, все современные полимеры, которые используются для герметиков, обладают хорошей водостойкостью при внешнем воздействии дождя. Но вода может проникнуть между герметиком и основанием, и если эта основа является цементной, щелочные условия и вода могут ухудшить адгезию герметика. Пользователь должен узнать у производителя герметика о его стойкости в таких условиях, какие грунтовки следует использовать.

Мы указали выше стандарты, которые используются для измерения адгезии / когезии после погружения в воду.ASTM C 1247 может использоваться для измерения долговечности герметиков, подвергающихся постоянному погружению в жидкости.

Устойчивость к атмосферным воздействиям - ASTM C 793-80 обеспечивает испытание для измерения воздействия ускоренного атмосферного воздействия на эластомерные герметики.

Устойчивость к солнечному свету, УФ - Старые герметики и замазки, такие как олеорезины и бутиловые герметики, имеют плохую стойкость к солнечному свету, УФ-излучению и внешнему старению. Они окисляются на воздухе, становятся хрупкими и со временем трескаются.

Современные герметики (полиуретан, силикон, тиокол) обладают длительной стойкостью к внешним воздействиям.

Стандарт ISO 11431 и ASTM C 718-83 предоставляют методы испытаний для измерения адгезии и когезии после воздействия света через стекло. Стандарт ASTM C 718 также позволяет измерять устойчивость к ультрафиолетовому излучению герметиков

Устойчивость к росту плесени - Герметики должны иметь защиту от роста плесени, входящую в состав.

Устойчивость к циклам тепло-холод - Эти чередующиеся циклы могут повредить герметик после нескольких циклов.См. Те же стандарты, которые были упомянуты выше. Подводя итог, скажем, что долговечность при внешнем воздействии можно приблизительно оценить, объединив некоторые из вышеперечисленных тестов. Лучшие герметики могут прослужить до 40 лет на открытом воздухе или даже больше, но у нас еще нет такого длительного опыта.

Конструкция соединений - основные моменты


Какими бы ни были движения, герметик должен выдерживать их без сбоев, и поэтому он должен быть эластичным, как мы видели в свойствах выше.Поэтому конструкция швов и выбор типа герметика для удовлетворения этих требований к перемещению очень важны.

Обычно архитектор, проектировщик или подрядчик назначают 2 или 3 начальных и основных требования:

  • Размеры и формы здания и его компонентов: каркас, панели, сборные панели, перекрытия, перегородки, двери, окна и т. Д.
  • Типы материалов, которые будут использоваться: наливной или сборный бетон, каменная кладка или металлические или деревянные конструкции, бетонные или металлические полы, металлические, ПВХ или деревянные окна и двери, кирпич или перегородки из гипсокартона и т. Д.
  • Формы соединений, которые могут быть квадратными или прямоугольными или иметь другое сечение, чтобы приспособить его к формам конструктивных элементов и контактным поверхностям.

Исходя из этих требований, подрядчик по стыкам должен:
  • Вычислите максимально ожидаемые движения суставов,
  • Выберите тип герметика, который выдержит такие движения,
  • Спроектируйте и рассчитайте размеры шва, чтобы герметик не подвергался чрезмерным нагрузкам и деформациям.

Эти 3 задачи идут вместе, потому что ширина шва
зависит от ожидаемых перемещений, а также от эластичности выбранного герметика.

Глубина стыков


Максимальные напряжения находятся на стыке между подложками и герметиком, и в этих стыках напряжения могут быть в 2-4 раза выше, чем в глубине герметика. Также очень важно отметить, что тонкая полоска герметика будет давать гораздо меньшие нагрузки, чем толстая герметизирующая полоска.

Следовательно, существует правило, согласно которому толщина или глубина герметика не должна превышать 50-70% его ширины.

Общие правила относительно глубины стыков следующие:

  • Минимальные размеры стыков 5 x 5 мм,
  • При ширине шва от 5 до 12 мм глубина всегда должна быть меньше ширины
  • Для ширины от 12 до 25 мм глубина должна быть около 12 мм,
  • Для ширины более 25 мм желательно, чтобы глубина была меньше половины ширины.

Дополнительный материал (например, пена) используется для контроля глубины шва.

Герметик должен прилипать только к двум поверхностям, а не ко дну стыка, чтобы он мог свободно менять свою форму. Если он будет прилипать к трем сторонам, это приведет к увеличению напряжений, и он разорвется. Поэтому перед выдавливанием герметика следует установить съемную ленту, как показано на рисунке.


Герметик должен прилипать только к 2 сторонам шва:
a) Без защитной ленты: при увеличении стыка герметик оторвется.
b) С отсоединяющей резервной лентой: Полоска герметика может свободно менять форму; меньше стрессов и нет риска разрывов.

Также важно отметить, что существует множество правил в соответствии с видами работ, странами и методами, которые также следует учитывать при проектировании суставов.

Области применения строительных герметиков


Как подробно упоминалось выше, герметики обычно используются для заполнения трещин и отверстий и герметизации швов, а также в качестве барьера для воздуха, воды, влаги, газа, шума, пыли и дыма. Таким образом, строительная промышленность включает многочисленные области применения герметика.Ключевые области применения обсуждаются ниже.
Соединения в традиционной кладке

Герметики для кладки


Каменная кладка может быть выполнена из бетона, кирпича, бетонных блоков, иногда из ячеистого бетона, в соответствии с методами строительства, принятыми в каждой стране. Хотя эти материалы не имеют высоких коэффициентов расширения, смещения швов могут стать большими, когда части конструкции (панели, целые стены, многоэтажные конструкции…) имеют большие размеры.

В кладке бывает несколько видов швов:

  • Деформационные и усадочные швы
  • Разделительные швы
  • Швы полов в плитах и ​​стяжках


Некоторые типичные области применения герметиков

Когда бетонная стена или пол имеют очень большие размеры, могут появиться трещины в результате усадки бетона после полного высыхания, а расширение в результате всасывания воды также будет проблемой. Таким образом, он должен быть разделен на более мелкие секции, разделенные пустотами или швами, чтобы бетон мог изменять размеры без неблагоприятных последствий.Эти стыки необходимо заполнить подходящим герметиком.

Герметики для сборных железобетонных панелей и плит


Сборные или сборные железобетонные элементы (панели, плиты перекрытия) устанавливаются с пустотными стыками между элементами.

Эти сборные железобетонные элементы не очень большие: всего несколько метров в ширину и высоту, следовательно, их движения ограничены и требуют только пластиковых герметиков, таких как бутил, ПИБ, акрил.

Однако, если здание очень большое, необходимо сложить расширение и усадку каждого элемента, чтобы общее перемещение могло стать большим, и в этом случае необходимо будет использовать эластомерные герметики, такие как полиуретаны или полимеры MS, которые имеют очень хорошую адгезию к бетону.


Герметики для сборных железобетонных панелей и плит

Герметики для стыков, относящихся к навесным стенам


Здесь много разных типов соединений:
  • Вертикальные и горизонтальные стыки между сэндвич-панелями или декоративными сайдинговыми панелями и конструкцией, между двумя панелями, между сэндвич-панелями и окнами. В этих случаях материалы часто сильно различаются с точки зрения теплового линейного расширения: например, в стыках между стеклянными панелями и металлическими панелями.
  • Стыки между навесной стеной и полом (последние могут быть бетонными или стальными в многоэтажных зданиях)
  • Стыки между металлической обшивкой стен и конструкцией (которая может быть стальной или бетонной)

Эти соединения требуют больших перемещений, поэтому можно использовать только высокопроизводительные эластомерные герметики .

Кровельные герметики


Крыши, плоские или наклонные, подвергаются воздействию дождя, снега, который может застаиваться на террасах плоских крыш, поэтому гидроизоляция должна быть отличной, а герметики должны выбираться в соответствии с климатом и ожидаемыми движениями.

Требования к кровельным герметикам


Крыши могут быть построены из различных компонентов и материалов (черепица, шифер, черепица, металлические панели, кровельные гидроизоляционные материалы, желоба, навесы, окна Velux, дымоходы), которые необходимо герметизировать.
  • Бетонные плиты крыши - Стыки между бетонными плитами крыши должны быть заделаны в соответствии с техникой кладки. Поверх этих плит есть кровельные материалы, которые также герметизируются различными методами:
    • Кровельные листы и изоляционные панели могут быть склеены и герметизированы битумом или битумными композициями, усиленными добавлением эластомеров,
    • Кровельные мембраны из ПВХ, ЭПДМ, гипалона тщательно склеиваются между собой соответствующими клеями ( клеи на резиновой основе , PUR), поставляемые поставщиками кровельных мембран,
    • Всю поверхность террасы можно покрыть толстым гидроизоляционным покрытием, наносимым напылением, обычно полиуретановыми покрытиями.

  • Гидроизоляция между выступающими частями и крышей - Выходящие части, такие как дымоходы, навесы, металлические вентиляционные каналы, должны быть герметизированы пластиковыми или эластомерными герметиками. Полиуретаны и полимеры MS, которые демонстрируют отличную адгезию ко многим материалам, являются лучшим выбором.

  • Гидроизоляция и герметизация кровельных профнастилов - Здесь можно использовать 2 вида продукции:
    • Предварительно отформованные ленты из бутила или PIB, которые необходимо сжать между краями панелей,
    • Акриловые или бутиловые герметики: при нанесении из картриджей большого диаметра (8 мм) валик герметика сжимается во время установки между двумя панелями.

Герметики для структурного остекления


При структурном остеклении стеклянные панели прочно и надежно прикрепляются к металлической конструкции фасадов зданий. Ветровая нагрузка и вес стеклянных панелей передаются на металлическую конструкцию через клей / герметик, который всегда представляет собой силиконовый продукт. Это очень сложное применение, потому что вся система зависит от адгезии и внутренней когезии клея / герметика, и существует риск, если стеклянная панель упадет с высокого уровня.

По этой причине соединение между стеклянными панелями и их металлическими каркасами выполняется на заводе, чтобы тщательно контролировать все параметры: очистку поверхностей перед приклеиванием, нанесение силиконового продукта, контроль качества и испытания на адгезию и долговечность.

Кроме того, добавлены некоторые механические крепления для обеспечения дополнительной безопасности.

Сначала проектировщик должен рассчитать все напряжения, которые будут возникать в соединениях:

  • Напряжения из-за давления ветра и депрессии,
  • Вес стеклянных панелей: Их вес должен выдерживаться некоторыми механическими приспособлениями (такими как зажимы, прокладки или распорки), поскольку силиконовый клей / герметик не должен выдерживать эту постоянную нагрузку,
  • Движения стыков: Общие движения конструкции должны поглощаться металлическими соединениями между конструкцией и рамой стеклянных панелей.Единственно допустимые перемещения - это те, которые возникают в результате разного расширения и сжатия стекла и металлических рам. Эти движения вызовут сдвиг клея / герметика.

Исходя из рассчитанного максимального перемещения, проектировщик выберет тип герметика и его подвижность, а затем рассчитает толщину структурного шва (между стеклом и рамой).

Герметики для оконных стекол


Это самый большой объем использования герметиков, если мы включаем герметизацию окон с двойной или тройной изоляцией. Различные операции по герметизации, которые необходимо выполнить для полной установки окон и окон.

Изолированные окна с двойным или тройным стеклом


Что касается герметичности, стеклопакеты имеют двойное уплотнение (см. Рисунок выше).
  • Внутренний герметик в основном представляет собой полиизобутилен (PIB) или бутиловый герметик , потому что эти продукты имеют очень низкую проницаемость для водяного пара или паропроницаемости (MVT): например, проницаемость для водяного пара составляет . Герметики PIB JS 780 и JS 680 от TREMCO.Менее 0,02 г / м 2 / час для толщины 2 мм, измеренная в соответствии с европейским стандартом EN 1279-4C.
  • Другие герметики в этом отношении неприемлемы, например, MVT полисульфидов или полиуретанов составляет от 2 до 6 г / м 2 / день, а для силиконов - от 10 до 20 г / м 2 / день,
  • Наружный герметик представляет собой эластомерный герметик, который действует как клей, соединяющий 2 стеклянные панели, и как герметик от воды, воздуха и насекомых.Этот герметик может быть на основе полисульфида, полиуретана, силикона или термоклея .


Изолированная двойная стеклянная панель

Оконные рамы вставляются в основную раму здания, и для этого требуется хорошее уплотнение между оконной рамой, сделанной из дерева, металла или ПВХ, и основной рамой, которая может быть каменной кладкой (бетон, кирпич или навесные стены, а иногда и в Скандинавских странах и США - деревянные рамы

Для этого можно использовать множество различных герметиков: эластомерный полиуретан, пластиковых акриловых герметиков (на водной основе или на основе растворителей), , бутиловые герметики, а также пенополиуретаны.Дифференциальные перемещения не так важны, потому что обычно размеры окон ограничены (от 1 до 3 метров, не более) и не требуют эластомерных герметиков.

Проектировщик или подрядчик должны спроектировать ширину стыка в соответствии с ожидаемыми перемещениями как основной рамы, так и оконных или дверных коробок.

Герметики для керамической плитки и сантехники


Это простое и хорошо известное применение: швы между двумя плитами обычно выполняются с помощью растворов на основе цемента, но когда необходимо заделать шов между двумя большими плиточными участками, герметик должен быть достаточно гибким, чтобы выдерживать большие движения.

В ванных комнатах, душах, кухнях, бассейнах и т. Д. Наблюдается высокая влажность и вода, разлитая по полам и стенам, и необходимо обязательно герметизировать плиточную поверхность от проникновения воды в стены и пол, а затем в соседние комнаты . Это можно сделать с помощью водостойкого клея для плитки или гидроизоляционного покрытия или мембраны, но в любом случае водонепроницаемый шов между плитками также очень полезен.


Герметики для керамической плитки и сантехники
Кроме того, коэффициент расширения керамической плитки низкий, при очень большой плиточной поверхности (например, более 10 м2) эта поверхность действует как монолитная поверхность, и на стыке между двумя плиточными секциями могут быть некоторые движения, например Например, когда стена или перегородка сделаны из ДСП или гипсокартона, которые имеют большее расширение под действием влажности.После высыхания на стыке могут образоваться трещины, поэтому стыки необходимо заполнить эластомерным герметиком, который не позволит воде проникнуть в эти трещины и стыки.

В этом случае силиконовые герметики - лучший выбор, потому что они сочетают в себе высокую водонепроницаемость, устойчивость к большим движениям, долговечность, они могут быть изготовлены с множеством разных цветов, которые могут соответствовать цветам плитки и сантехники, их цвета не соответствуют со временем меняются, и их легко применять даже непрофессиональным пользователям.

Однако силиконовый герметик должен противостоять росту плесени, который может стать быстрым из-за использования горячей воды в ванных комнатах. Некоторые сорта содержат составы против роста плесени для этого использования.

Герметики для строительных работ


В гражданском строительстве некоторые части конструкции могут быть довольно большими, например, сегменты бетонных мостов, плотин или даже бетонные плиты дорог или аэропортов, длина которых может достигать 10 метров.
Следовательно, ожидаемые перемещения также могут быть большими, и, таким образом, подрядчики по гражданскому строительству используют герметики, которые отличаются от тех, которые используются в строительстве, потому что ширина и сечение швов здесь больше.Они предпочитают следующие типы герметиков:
Модифицированные каучуком асфальтовые и битумные герметики

  • Асфальтовые герметики, модифицированные резиной, стоят недорого.
  • Эти изделия разливаются горячим способом при температуре от 150 до 200 ° C.
  • Эти мастики начинают ползать при 40 ° C.
  • 85% всех дорог и взлетно-посадочных полос по-прежнему покрыты модифицированным резиной асфальтом.
  • Они должны соответствовать американским спецификациям ASTM D 3405 и федеральным требованиям SS-S 1401 B.
  • .
Смола - соединения полиуретана

  • Это полиуретановые герметики, в которые производитель добавляет смолу для снижения ее стоимости.
  • У них хорошие характеристики и относительно более дешевая цена, что вполне приемлемо.
  • Они обладают хорошей стойкостью к керосину и выбросу горячего воздуха реактивных самолетов, поэтому их можно использовать на взлетно-посадочных полосах аэропортов даже в начале взлетно-посадочной полосы, где пилот пробует полную мощность двигателей.
Пластизоль ПВХ - Гудрон

Горячее литье при 150 ° C, дороже, чем асфальт, модифицированный каучуком, но с более высокими характеристиками (стойкость к керосину, но не к выхлопу горячей струи, выдерживает удлинение от 10 до 15%), они соответствуют американской спецификации SS-S 1614, а в США они имеют 5% рынка гражданского строительства и используются для взлетно-посадочных полос аэропортов, дорог и автобусных вокзалов.
Силиконы

Однокомпонентные силиконы занимают только 5% рынка, они используются для взлетно-посадочных полос аэропортов и некоторых мостов, когда заказчику требуются высокие характеристики, такие как низкий модуль упругости, высокое удлинение, долговечность. Двухкомпонентные силиконы используются редко.

Примечание: В некоторых случаях подрядчики могут ошибаться, используя дешевый герметик, потому что для него потребуется гораздо больший шов, и, поскольку стоимость нанесения одинакова, герметики с высокими эксплуатационными характеристиками могут оказаться вполне конкурентоспособными по сравнению с дешевыми герметиками. или даже дешевле по полной стоимости.

Эластомерные резиновые профили и предварительно отформованные уплотнения

  • Они используются, когда ширина стыка очень велика: от 2 до 10 см (например, для больших мостов, водохранилищ…) и когда 2 стороны стыка идеально параллельны и плоские.
  • Их сжимают между двумя кромками шва, так что их ширина должна быть примерно вдвое больше средней ширины шва.
  • Обычно они довольно дорогие, например 10 евро за погонный метр при ширине 5 см.
Эпоксидные склеивающие и герметизирующие материалы

На самом деле это не герметики, а жесткие клеи, которые связывают и герметизируют бетон с бетонными швами, например, в сегментарных мостах, где бетонные полые сегменты склеиваются и герметизируются вместе с помощью эпоксидных клеев или эпоксидных смол , используемых для ремонта трещин. путем инъекции.

Найдите подходящие добавки или полимеры для рецептуры строительного герметика здесь ...

Клеи для строительства - узнать больше

Составы герметика для начала строительства

% PDF-1.2 % 2462 0 объект > эндобдж xref 2462 1208 0000000016 00000 н. 0000024517 00000 п. 0000072397 00000 п. 0000072628 00000 п. 0000085625 00000 п. 0000085680 00000 п. 0000085735 00000 п. 0000085790 00000 п. 0000085845 00000 п. 0000085900 00000 п. 0000085955 00000 п. 0000086010 00000 п. 0000086065 00000 п. 0000086120 00000 п. 0000086175 00000 п. 0000086230 00000 п. 0000086285 00000 п. 0000086340 00000 п. 0000086395 00000 п. 0000086450 00000 п. 0000086505 00000 п. 0000086560 00000 п. 0000086615 00000 п. 0000086670 00000 п. 0000086725 00000 п. 0000086780 00000 п. 0000086835 00000 п. 0000086890 00000 н. 0000086945 00000 п. 0000087000 00000 п. 0000087055 00000 п. 0000087110 00000 п. 0000087165 00000 п. 0000087220 00000 п. 0000087275 00000 п. 0000087330 00000 п. 0000087385 00000 п. 0000087440 00000 п. 0000087495 00000 п. 0000087550 00000 п. 0000087605 00000 п. 0000087660 00000 п. 0000087715 00000 п. 0000087770 00000 п. 0000087825 00000 п. 0000087880 00000 п. 0000087935 00000 п. 0000087990 00000 п. 0000088045 00000 п. 0000088100 00000 н. 0000088155 00000 п. 0000088210 00000 п. 0000088265 00000 п. 0000088320 00000 п. 0000088375 00000 п. 0000088430 00000 п. 0000088485 00000 п. 0000088540 00000 п. 0000088595 00000 п. 0000088650 00000 п. 0000088705 00000 п. 0000088760 00000 п. 0000088815 00000 п. 0000088870 00000 п. 0000088925 00000 п. 0000088980 00000 п. 0000089035 00000 н. 0000089090 00000 н. 0000089145 00000 п. 0000089200 00000 н. 0000089255 00000 п. 0000089310 00000 п. 0000089365 00000 н. 0000089420 00000 п. 0000089475 00000 п. 0000089530 00000 п. 0000089585 00000 п. 0000089640 00000 п. 0000089695 00000 п. 0000089750 00000 п. 0000089805 00000 п. 0000089860 00000 п. 0000089915 00000 н. 0000089970 00000 н. 00000 00000 п. 00000

00000 п. 00000
00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 н. 00000 00000 н. 00000 00000 п. 00000 00000 н. 00000 00000 п. 00000 00000 п. 00000

  • 00000 п. 00000
      00000 п. 00000 00000 н. 00000

      00000 п. 00000 00000 п. 00000

      00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 н. 00000 00000 п. 00000

      00000 п. 00000 00000 п. 00000

      00000 п. 00000 00000 п. 00000
    • 00000 н. 00000
    • 00000 п. 00000
    • 00000 п. 00000

      00000 п. 00000

      00000 п. 00000
      00000 п. 00000

      00000 п. 00000

      00000 п. 00000

      00000 н. 00000

      00000 п. 00000

      00000 п. 00000 00000 п. 00000 00000 п. 00000

      00000 п. 00000

      00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000

      00000 п. 00000

      00000 п. 00000 00000 н. 00000

      00000 п. 00000

      00000 п. 00000 00000 п. 00000

      00000 п. 00000 00000 п. 00000 00000 п. 00000

      00000 п. 00000

      00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000

      00000 н. 00000 00000 п. 00000

      00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 н. 00000 00000 п. 00000

      00000 н. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000

      00000 п. 00000
    00000 п. 0000094370 00000 п. 0000094425 00000 п. 0000094480 00000 п. 0000094535 00000 п. 0000094590 00000 п. 0000094645 00000 п. 0000094700 00000 п. 0000094755 00000 п. 0000094810 00000 п. 0000094865 00000 п. 0000094920 00000 п. 0000094975 00000 п. 0000095030 00000 п. 0000095085 00000 п. 0000095140 00000 п. 0000095195 00000 п. 0000095250 00000 п. 0000095305 00000 п. 0000095360 00000 п. 0000095415 00000 п. 0000095470 00000 п. 0000095525 00000 п. 0000095580 00000 п. 0000095635 00000 п. 0000095690 00000 н. 0000095745 00000 п. 0000095800 00000 п. 0000095855 00000 п. 0000095910 00000 п. 0000095965 00000 п. 0000096020 00000 н. 0000096075 00000 п. 0000096130 00000 п. 0000096185 00000 п. 0000096240 00000 п. 0000096295 00000 п. 0000096350 00000 п. 0000096405 00000 п. 0000096460 00000 п. 0000096515 00000 п. 0000096570 00000 п. 0000096625 00000 п. 0000096680 00000 п. 0000096735 00000 п. 0000096790 00000 н. 0000096845 00000 п. 0000096900 00000 п. 0000096955 00000 п. 0000097010 00000 п. 0000097065 00000 п. 0000097120 00000 п. 0000097175 00000 п. 0000097230 00000 п. 0000097285 00000 п. 0000097340 00000 п. 0000097395 00000 п. 0000097450 00000 п. 0000097505 00000 п. 0000097560 00000 п. 0000097615 00000 п. 0000097670 00000 п. 0000097725 00000 п. 0000097780 00000 п. 0000097835 00000 п. 0000097890 00000 н. 0000097945 00000 п. 0000098000 00000 н. 0000098055 00000 п. 0000098110 00000 п. 0000098165 00000 п. 0000098220 00000 п. 0000098275 00000 п. 0000098330 00000 п. 0000098385 00000 п. 0000098440 00000 п. 0000098495 00000 п. 0000098550 00000 п. 0000098605 00000 п. 0000098660 00000 п. 0000098715 00000 п. 0000098770 00000 п. 0000098825 00000 п. 0000098880 00000 п. 0000098935 00000 п. 0000098990 00000 н. 0000099045 00000 н. 0000099100 00000 н. 0000099155 00000 н. 0000099210 00000 п. 0000099265 00000 н. 0000099320 00000 н. 0000099375 00000 п. 0000099430 00000 н. 0000099485 00000 н. 0000099540 00000 п. 0000099722 00000 н. 0000099777 00000 п. 0000099832 00000 н. 0000099887 00000 н. 0000099942 00000 н. 0000099997 00000 н. 0000100052 00000 н. 0000100107 00000 н. 0000100162 00000 н. 0000100217 00000 н. 0000100272 00000 н. 0000100327 00000 н. 0000100382 00000 н. 0000100437 00000 н. 0000100492 00000 н. 0000100547 00000 н. 0000100602 00000 н. 0000100657 00000 н. 0000100712 00000 н. 0000100767 00000 н. 0000100822 00000 н. 0000100877 00000 н. 0000100932 00000 н. 0000100987 00000 н. 0000101042 00000 н. 0000101097 00000 п. 0000101152 00000 н. 0000101207 00000 н. 0000101262 00000 н. 0000101317 00000 н. 0000101372 00000 н. 0000101427 00000 н. 0000101482 00000 н. 0000101537 00000 н. 0000101592 00000 н. 0000101647 00000 н. 0000101702 00000 н. 0000101757 00000 н. 0000101812 00000 н. 0000101867 00000 н. 0000101922 00000 н. 0000101977 00000 н. 0000102032 00000 н. 0000102087 00000 н. 0000102142 00000 п. 0000102197 00000 п. 0000102252 00000 п. 0000102307 00000 н. 0000102362 00000 н. 0000102417 00000 н. 0000102472 00000 н. 0000102527 00000 н. 0000102582 00000 н. 0000102637 00000 н. 0000102692 00000 н. 0000102747 00000 н. 0000102802 00000 н. 0000102857 00000 н. 0000102912 00000 н. 0000102967 00000 н. 0000103022 00000 н. 0000103077 00000 н. 0000103132 00000 н. 0000103187 00000 п. 0000103242 00000 н. 0000103297 00000 н. 0000103352 00000 п. 0000103407 00000 п. 0000103462 00000 н. 0000103517 00000 п. 0000103572 00000 н. 0000103627 00000 н. 0000103682 00000 н. 0000103737 00000 н. 0000103792 00000 н. 0000103847 00000 н. 0000103902 00000 н. 0000103957 00000 н. 0000104012 00000 н. 0000104067 00000 н. 0000104122 00000 п. 0000104177 00000 п. 0000104232 00000 н. 0000104287 00000 н. 0000104342 00000 п. 0000104397 00000 н. 0000104452 00000 п. 0000104507 00000 н. 0000104562 00000 н. 0000104617 00000 н. 0000104672 00000 н. 0000104727 00000 н. 0000104782 00000 н. 0000104837 00000 н. 0000104892 00000 н. 0000104947 00000 н. 0000105002 00000 н. 0000105057 00000 н. 0000105112 00000 н. 0000105167 00000 н. 0000105222 00000 п. 0000105277 00000 н. 0000105332 00000 н. 0000105387 00000 н. 0000105442 00000 н. 0000105497 00000 н. 0000105552 00000 п. 0000105607 00000 н. 0000105662 00000 п. 0000105717 00000 п. 0000105772 00000 н. 0000105827 00000 н. 0000105882 00000 н. 0000105937 00000 н. 0000105992 00000 н. 0000106047 00000 н. 0000106102 00000 п. 0000106157 00000 н. 0000106212 00000 н. 0000106267 00000 н. 0000106322 00000 н. 0000106377 00000 п. 0000106432 00000 н. 0000106487 00000 н. 0000106542 00000 н. 0000106597 00000 н. 0000106652 00000 п. 0000106707 00000 н. 0000106762 00000 н. 0000106785 00000 н. 0000107241 00000 н. 0000107264 00000 н. 0000107716 00000 п. 0000107739 00000 п. 0000108269 00000 н. 0000108292 00000 н. 0000108958 00000 п. 0000108981 00000 п. 0000109583 00000 п. 0000109606 00000 н. 0000110238 00000 п. 0000110768 00000 н. 0000110956 00000 п. 0000110979 00000 п. 0000111625 00000 н. 0000111843 00000 н. 0000112052 00000 н. 0000112267 00000 н. 0000112476 00000 н. 0000112666 00000 н. 0000112856 00000 н. 0000113064 00000 н. 0000113278 00000 н. 0000113469 00000 н. 0000113662 00000 н. 0000113878 00000 н. 0000114085 00000 н. 0000114301 00000 п. 0000114563 00000 н. 0000114755 00000 н. 0000115018 00000 н. 0000115298 00000 н. 0000115669 00000 н. 0000116017 00000 н. 0000116207 00000 н. 0000116463 00000 н. 0000116674 00000 н. 0000116884 00000 н. 0000117070 00000 н. 0000117257 00000 н. 0000117448 00000 н. 0000117705 00000 н. 0000117955 00000 п. 0000118169 00000 н. 0000118375 00000 н. 0000118567 00000 н. 0000118775 00000 н. 0000118978 00000 н. 0000119184 00000 н. 0000119381 00000 н. 0000119596 00000 н. 0000119797 00000 н. 0000120003 00000 н. 0000120214 00000 н. 0000120427 00000 н. 0000120632 00000 н. 0000120830 00000 н. 0000121042 00000 н. 0000121237 00000 н. 0000121452 00000 н. 0000121663 00000 н. 0000121854 00000 н. 0000122046 00000 н. 0000122238 00000 н. 0000122452 00000 н. 0000122662 00000 н. 0000122873 00000 н. 0000123064 00000 н. 0000123271 00000 н. 0000123481 00000 н. 0000123689 00000 н. 0000123896 00000 н. 0000124088 00000 н. 0000124299 00000 н. 0000124489 00000 н. 0000124802 00000 н. 0000125014 00000 н. 0000125209 00000 н. 0000125403 00000 н. 0000125707 00000 н. 0000125924 00000 н. 0000126110 00000 н. 0000126316 00000 н. 0000126668 00000 н. 0000126997 00000 н. 0000127298 00000 н. 0000127508 00000 н. 0000127694 00000 н. 0000127911 00000 п. 0000128092 00000 н. 0000128322 00000 н. 0000128511 00000 н. 0000128699 00000 н. 0000128947 00000 н. 0000129266 00000 н. 0000129455 00000 н. 0000129682 00000 н. 0000129875 00000 н. 0000130199 00000 п. 0000130524 00000 н. 0000130842 00000 н. 0000131061 00000 н. 0000131249 00000 н. 0000131590 00000 н. 0000131775 00000 н. 0000132166 00000 н. 0000132539 00000 н. 0000132730 00000 н. 0000132915 00000 н. 0000133293 00000 н. 0000133672 00000 н. 0000134052 00000 н. 0000134426 00000 н. 0000134615 00000 н. 0000134803 00000 н. 0000135184 00000 н. 0000135566 00000 н. 0000135947 00000 н. 0000136135 00000 п. 0000136476 00000 н. 0000136711 00000 н. 0000136948 00000 н. 0000137135 00000 н. 0000137478 00000 н. 0000137703 00000 н. 0000138090 00000 н. 0000138296 00000 н. 0000138487 00000 н. 0000138678 00000 н. 0000138868 00000 н. 0000139253 00000 н. 0000139471 00000 н. 0000139673 00000 п. 0000139876 00000 н. 0000140080 00000 н. 0000140282 00000 н. 0000140491 00000 п. 0000140695 00000 п. 0000140896 00000 н. 0000141099 00000 н. 0000141303 00000 н. 0000141509 00000 н. 0000141714 00000 н. 0000141916 00000 н. 0000142119 00000 н. 0000142324 00000 н. 0000142524 00000 н. 0000142725 00000 н. 0000142931 00000 н. 0000143138 00000 п. 0000143341 00000 п. 0000143543 00000 н. 0000143750 00000 н. 0000143953 00000 н. 0000144155 00000 н. 0000144365 00000 н. 0000144567 00000 н. 0000144776 00000 п. 0000144981 00000 н. 0000145185 00000 н. 0000145387 00000 н. 0000145589 00000 н. 0000145791 00000 н. 0000145994 00000 н. 0000146200 00000 н. 0000146405 00000 н. 0000146608 00000 н. 0000146814 00000 н. 0000147020 00000 н. 0000147219 00000 н. 0000147426 00000 н. 0000147625 00000 н. 0000147829 00000 н. 0000148030 00000 н. 0000148234 00000 н. 0000148435 00000 н. 0000148641 00000 н. 0000148848 00000 н. 0000149050 00000 н. 0000149255 00000 н. 0000149457 00000 н. 0000149662 00000 н. 0000149861 00000 н. 0000150066 00000 н. 0000150272 00000 н. 0000150473 00000 н. 0000150677 00000 н. 0000150881 00000 н. 0000151084 00000 н. 0000151288 00000 н. 0000151492 00000 н. 0000151701 00000 н. 0000151903 00000 н. 0000152108 00000 н. 0000152315 00000 н. 0000152522 00000 н. 0000152731 00000 н. 0000152935 00000 н. 0000153138 00000 н. 0000153343 00000 п. 0000153547 00000 н. 0000153748 00000 н. 0000153950 00000 н. 0000154151 00000 н. 0000154356 00000 н. 0000154566 00000 н. 0000154770 00000 н. 0000154975 00000 н. 0000155180 00000 н. 0000155388 00000 п. 0000155590 00000 н. 0000155799 00000 н. 0000156004 00000 н. 0000156215 00000 н. 0000156417 00000 н. 0000156622 00000 н. 0000156828 00000 н. 0000157028 00000 н. 0000157230 00000 н. 0000157436 00000 н. 0000157633 00000 н. 0000157840 00000 н. 0000158042 00000 н. 0000158239 00000 н. 0000158448 00000 н. 0000158652 00000 н. 0000158857 00000 н. 0000159059 00000 н. 0000159259 00000 н. 0000159466 00000 н. 0000159666 00000 н. 0000159873 00000 н. 0000160076 00000 н. 0000160282 00000 н. 0000160487 00000 н. 0000160695 00000 н. 0000160894 00000 н. 0000161097 00000 н. 0000161304 00000 н. 0000161510 00000 н. 0000161709 00000 н. 0000161912 00000 н. 0000162113 00000 н. 0000162314 00000 н. 0000162524 00000 н. 0000162730 00000 н. 0000162934 00000 н. 0000163134 00000 н. 0000163319 00000 н. 0000163503 00000 н. 0000163697 00000 н. 0000163976 00000 н. 0000164242 00000 н. 0000164528 00000 н. 0000164810 00000 н. 0000165096 00000 н. 0000165319 00000 н. 0000165508 00000 н. 0000165767 00000 н. 0000166052 00000 н. 0000166248 00000 н. 0000166440 00000 н. 0000166715 00000 н. 0000166986 00000 н. 0000167263 00000 н. 0000167537 00000 н. 0000167725 00000 н. 0000167991 00000 н. 0000168268 00000 н. 0000168545 00000 н. 0000168821 00000 н. 0000169013 00000 н. 0000169289 00000 н. 0000169566 00000 н. 0000169759 00000 н. 0000169953 00000 н. 0000170221 00000 н. 0000170427 00000 н. 0000170694 00000 п. 0000170889 00000 н. 0000171122 00000 н. 0000171368 00000 н. 0000171562 00000 н. 0000171757 00000 н. 0000171945 00000 н. 0000172153 00000 н. 0000172428 00000 н. 0000172700 00000 н. 0000172893 00000 н. 0000173074 00000 н. 0000173268 00000 н. 0000173467 00000 н. 0000173735 00000 н. 0000174006 00000 н. 0000174282 00000 н. 0000174489 00000 н. 0000174676 00000 н. 0000174870 00000 н. 0000175062 00000 н. 0000175356 00000 н. 0000175620 00000 н. 0000175910 00000 н. 0000176102 00000 н. 0000176370 00000 н. 0000176569 00000 н. 0000176854 00000 н. 0000177117 00000 н. 0000177312 00000 н. 0000177585 00000 н. 0000177850 00000 н. 0000178117 00000 н. 0000178382 00000 н. 0000178650 00000 н. 0000178917 00000 н. 0000179111 00000 н. 0000179303 00000 н. 0000179492 00000 н. 0000179758 00000 н. 0000180023 00000 н. 0000180285 00000 н. 0000180486 00000 н. 0000180756 00000 н. 0000181019 00000 н. 0000181286 00000 н. 0000181536 00000 н. 0000181727 00000 н. 0000181980 00000 н. 0000182248 00000 н. 0000182515 00000 н. 0000182781 00000 н. 0000183054 00000 н. 0000183245 00000 н. 0000183438 00000 н. 0000183716 00000 н. 0000183987 00000 н. 0000184251 00000 н. 0000184537 00000 н. 0000184736 00000 н. 0000184933 00000 н. 0000185193 00000 н. 0000185456 00000 н. 0000185651 00000 н. 0000185842 00000 н. 0000186103 00000 н. 0000186297 00000 н. 0000186558 00000 н. 0000186812 00000 н. 0000187004 00000 н. 0000187206 00000 н. 0000187606 00000 н. 0000188023 00000 н. 0000188226 00000 н. 0000188413 00000 н. 0000188600 00000 н. 0000188995 00000 н. 0000189184 00000 н. 0000189387 00000 н. 0000189771 00000 н. 0000189974 00000 н. 00001 00000 н. 00001
    00000 н. 00001
    00000 н. 00001 00000 н. 00001

    00000 н. 00001
  • 00000 н. 00001

    00000 н. 00001 00000 н. 00001

    00000 н. 00001 00000 н. 00001

    00000 н. 00001

    00000 н. 00001

    00000 н. 00001 00000 н. 00001

    00000 н. 0000194398 00000 н. 0000194860 00000 н. 0000195067 00000 н. 0000195511 00000 н. 0000195984 00000 н. 0000196171 00000 н. 0000196647 00000 н. 0000197137 00000 н. 0000197343 00000 н. 0000197550 00000 н. 0000197742 00000 н. 0000197932 00000 н. 0000198326 00000 н. 0000198530 00000 н. 0000198734 00000 н. 0000199135 00000 н. 0000199340 00000 н. 0000199546 00000 н. 0000199960 00000 н. 0000200165 00000 н. 0000200574 00000 н. 0000200765 00000 н. 0000201184 00000 н. 0000201384 00000 н. 0000201581 00000 н. 0000201890 00000 н. 0000202087 00000 н. 0000202272 00000 н. 0000202575 00000 н. 0000202762 00000 н. 0000202959 00000 н. 0000203147 00000 н. 0000203433 00000 н. 0000203715 00000 н. 0000204008 00000 н. 0000204298 00000 н. 0000204532 00000 н. 0000204725 00000 н. 0000204920 00000 н. 0000205153 00000 н. 0000205348 00000 н. 0000205582 00000 н. 0000205850 00000 н. 0000206047 00000 н. 0000206232 00000 н. 0000206428 00000 н. 0000206663 00000 н. 0000206859 00000 н. 0000207056 00000 н. 0000207256 00000 н. 0000207454 00000 н. 0000207726 00000 н. 0000208002 00000 н. 0000208191 00000 н. 0000208469 00000 н. 0000208731 00000 н. 0000208921 00000 н. 0000209119 00000 н. 0000209393 00000 н. 0000209592 00000 н. 0000209791 00000 н. 0000209814 00000 н. 0000210730 00000 н. 0000210839 00000 п. 0000211393 00000 н. 0000211706 00000 н. 0000212072 00000 н. 0000212429 00000 н. 0000212897 00000 н. 0000213240 00000 н. 0000213352 00000 п. 0000213892 00000 н. 0000214366 00000 н. 0000214472 00000 н. 0000214575 00000 н. 0000214998 00000 н. 0000215306 00000 н. 0000215786 00000 н. 0000215895 00000 н. 0000216413 00000 н. 0000216519 00000 н. 0000216960 00000 н. 0000217365 00000 н. 0000217700 00000 н. 0000217796 00000 н. 0000218210 00000 н. 0000218637 00000 н. 0000219189 00000 н. 0000219532 00000 н. 0000220013 00000 н. 0000220401 00000 н. 0000220737 00000 н. 0000221100 00000 н. 0000221209 00000 н. 0000221691 00000 н. 0000222005 00000 н. 0000222145 00000 н. 0000222401 00000 н. 0000222668 00000 н. 0000222808 00000 н. 0000223071 00000 н. 0000223214 00000 н. 0000223477 00000 н. 0000223767 00000 н. 0000224026 00000 н. 0000224170 00000 н. 0000224309 00000 н. 0000224585 00000 н. 0000224722 00000 н. 0000224995 00000 н. 0000225262 00000 н. 0000225396 00000 н. 0000225676 00000 н. 0000225936 00000 н. 0000226199 00000 н. 0000226336 00000 н. 0000226473 00000 н. 0000226733 00000 н. 0000226877 00000 н. 0000227139 00000 н. 0000227360 00000 н. 0000227615 00000 н. 0000227878 00000 н. 0000228133 00000 н. 0000228441 00000 н. 0000228712 00000 н. 0000228987 00000 н. 0000229218 00000 н. 0000229445 00000 н. 0000229766 00000 н. 0000230038 00000 н. 0000230292 00000 н. 0000230545 00000 н. 0000230732 00000 н. 0000230995 00000 н. 0000231260 00000 н. 0000231515 00000 н. 0000231780 00000 н. 0000232036 00000 н. 0000232295 00000 н. 0000232563 00000 н. 0000232813 00000 н. 0000232947 00000 н. 0000233228 00000 н. 0000233516 00000 н. 0000233634 00000 п. 0000233749 00000 н. 0000234026 00000 н. 0000234144 00000 п. 0000234266 00000 н. 0000234559 00000 п. 0000234858 00000 п. 0000235163 00000 п. 0000235285 00000 н. 0000235593 00000 п. 0000235709 00000 п. 0000235938 00000 п. 0000236155 00000 н. 0000236267 00000 н. 0000236496 00000 н. 0000236612 00000 н. 0000236898 00000 н. 0000237013 00000 н. 0000237263 00000 н. 0000237489 00000 н. 0000237604 00000 н. 0000237906 00000 н. 0000238198 00000 п. 0000238326 00000 н. 0000238457 00000 н. 0000238749 00000 н. 0000239041 00000 н. 0000239328 00000 н. 0000239459 00000 н. 0000239750 00000 н. 0000240040 00000 н. 0000240171 00000 п. 0000240457 00000 н. 0000240585 00000 н. 0000240904 00000 н. 0000241029 00000 н. 0000241154 00000 н. 0000241279 00000 н. 0000241510 00000 н. 0000241823 00000 н. 0000241951 00000 н. 0000242241 00000 н. 0000242549 00000 н. 0000242850 00000 н. 0000242975 00000 н. 0000243120 00000 н. 0000243250 00000 н. 0000243390 00000 н. 0000243522 00000 н. 0000243659 00000 н. 0000243804 00000 н. 0000243938 00000 н. 0000244080 00000 н. 0000244219 00000 п. 0000244359 00000 н. 0000244503 00000 н. 0000244635 00000 н. 0000244778 00000 н. 0000244924 00000 н. 0000245066 00000 н. 0000245195 00000 н. 0000245334 00000 н. 0000245465 00000 н. 0000245596 00000 н. 0000245739 00000 н. 0000245887 00000 н. 0000246022 00000 н. 0000246145 00000 н. 0000246279 00000 н. 0000246417 00000 н. 0000246548 00000 н. 0000246688 00000 н. 0000246836 00000 н. 0000246972 00000 н. 0000247103 00000 н. 0000247234 00000 н. 0000247371 00000 н. 0000247507 00000 н. 0000247650 00000 н. 0000247790 00000 н. 0000247917 00000 н. 0000248048 00000 н. 0000248195 00000 н. 0000248330 00000 н. 0000248468 00000 н. 0000248602 00000 н. 0000248753 00000 н. 0000248888 00000 н. 0000249027 00000 н. 0000249168 00000 н. 0000249308 00000 н. 0000249449 00000 н. 0000249593 00000 н. 0000249730 00000 н. 0000249869 00000 н. 0000250016 00000 н. 0000250144 00000 н. 0000250280 00000 н. 0000250411 00000 н. 0000250551 00000 н. 0000250696 00000 н. 0000250839 00000 н. 0000250979 00000 н. 0000251120 00000 н. 0000251251 00000 н. 0000251394 00000 н. 0000251530 00000 н. 0000251668 00000 н. 0000251807 00000 н. 0000251918 00000 н. 0000252029 00000 н. 0000252138 00000 н. 0000252249 00000 н. 0000252360 00000 н. 0000252470 00000 н. 0000252578 00000 н. 0000252699 00000 н. 0000252801 00000 н. 0000252909 00000 н. 0000253014 00000 н. 0000253119 00000 н. 0000253235 00000 н. 0000253363 00000 н. 0000253468 00000 н. 0000253583 00000 н. 0000253691 00000 н. 0000253802 00000 н. 0000253913 00000 н. 0000254015 00000 н. 0000254095 00000 н. 0000254211 00000 н. 0000254313 00000 н. 0000254425 00000 н. 0000254530 00000 н. 0000254643 00000 н. 0000254758 00000 н. 0000254866 00000 н. 0000254976 00000 н. 0000255098 00000 н. 0000255200 00000 н. 0000255311 00000 н. 0000255435 00000 н. 0000255569 00000 н. 0000255708 00000 н. 0000255824 00000 н. 0000255946 00000 н. 0000256064 00000 н. 0000256179 00000 н. 0000256303 00000 н. 0000256444 00000 н. 0000256570 00000 н. 0000256712 00000 н. 0000256849 00000 н. 0000256978 00000 н. 0000257114 00000 н. 0000257248 00000 н. 0000257364 00000 н. 0000257472 00000 н. 0000257580 00000 н. 0000257691 00000 н. 0000257793 00000 н. 0000257911 00000 п. 0000258030 00000 н. 0000258132 00000 н. 0000258247 00000 н. 0000258358 00000 н. 0000258470 00000 н. 0000258581 00000 н. 0000258686 00000 н. 0000258801 00000 н. 0000258916 00000 н. 0000259024 00000 н. 0000259171 00000 н. 0000259438 00000 н. 0000259770 00000 н. 0000260282 00000 н. 0000260518 00000 н. 0000260756 00000 н. 0000260982 00000 п. 0000261227 00000 н. 0000261728 00000 н. 0000262294 00000 н. 0000262831 00000 н. 0000263373 00000 н. 0000263883 00000 н. 0000264429 00000 н. 0000264996 00000 н. 0000265515 00000 н. 0000265748 00000 н. 0000265893 00000 п. 0000266054 00000 н. 0000266202 00000 н. 0000266365 00000 н. 0000266521 00000 н. 0000266667 00000 н. 0000266817 00000 н. 0000266967 00000 н. 0000267126 00000 н. 0000267268 00000 н. 0000267423 00000 н. 0000267571 00000 н. 0000267733 00000 н. 0000267890 00000 н. 0000268042 00000 н. 0000268585 00000 н. 0000268976 00000 п. 0000269208 00000 н. 0000269660 00000 н. 0000269869 00000 н. 0000270245 00000 н. 0000270430 00000 н. 0000270818 00000 н. 0000271384 00000 н. 0000271929 00000 н. 0000272481 00000 н. 0000273022 00000 н. 0000273571 00000 н. 0000274149 00000 н. 0000274727 00000 н. 0000275296 00000 н. 0000275495 00000 н. 0000275916 00000 н. 0000276076 00000 н. 0000276462 00000 н. 0000276876 00000 н. 0000277420 00000 н. 0000277923 00000 н. 0000278329 00000 н. 0000278490 00000 н. 0000278844 00000 н. 0000279026 00000 н. 0000279405 00000 н. 0000279591 00000 н. 0000279914 00000 н. 0000280077 00000 н. 0000280438 00000 п. 0000280594 00000 н. 0000280743 00000 н. 0000280877 00000 н. 0000281024 00000 н. 0000281166 00000 н. 0000281312 00000 н. 0000281460 00000 н. 0000281598 00000 н. 0000281753 00000 н. 0000281899 00000 н. 0000282041 00000 н. 0000282178 00000 н. 0000282323 00000 н. 0000282466 00000 н. 0000282614 00000 н. 0000282756 00000 н. 0000282899 00000 н. 0000283046 00000 н. 0000283184 00000 п. 0000283327 00000 н. 0000283464 00000 н. 0000283594 00000 н. 0000283732 00000 н. 0000283872 00000 н. 0000284004 00000 п. 0000284143 00000 н. 0000284290 00000 н. 0000284418 00000 н. 0000284562 00000 н. 0000284707 00000 н. 0000284846 00000 н. 0000284985 00000 н. 0000285125 00000 н. 0000285278 00000 н. 0000285416 00000 н. 0000285570 00000 н. 0000285704 00000 н. 0000285843 00000 н. 0000285993 00000 н. 0000286148 00000 п. 0000286675 00000 н. 0000286823 00000 н. 0000286965 00000 н. 0000287118 00000 н. 0000287261 00000 н. 0000287398 00000 н. 0000287553 00000 н. 0000287693 00000 н. 0000287849 00000 п. 0000287990 00000 н. 0000288128 00000 н. 0000288281 00000 н. 0000288420 00000 н. 0000288566 00000 н. 0000288712 00000 н. 0000288851 00000 н. 0000288995 00000 н. 0000289132 00000 н. 0000289280 00000 н. 0000289416 00000 н. 0000289571 00000 н. 0000289707 00000 н. 0000289854 00000 н. 0000024576 00000 п. 0000072372 00000 п. трейлер ] >> startxref 0 %% EOF 2463 0 объект > эндобдж 3668 0 объект > поток H 슉 Wǩ ׎ RrZ_`Vl (r) (r43 Vf l & Q ՛ʜ Rim 潝 x

    Обновление нашего окрашенного каменного камина

    Как многие из вас знают, когда мы купили наш нынешний дом, я подумал, что мы обязательно продемонстрируем камин еще до того, как переехать.После долгих размышлений (что на самом деле означает одну 10-минутную встречу с подрядчиком, который выбрасывал большие числа и понимал, что у нас все еще будет поднятый очаг), я сказал своему мужу: «Что, если мы просто покрасим его в белый цвет?»

    Ну, конечно, именно это мы и сделали, превратив задачу дизайна в то, что нам нравится. Почти раз в год чувствую, что его нужно освежить. Поскольку я использовала декоративную краску Chalk Paint от Энни Слоан, я подумала, почему бы не покрасить камин декоративной краской Chalk Paint.Я люблю использовать краску. Он так хорошо покрывает. Я связался с компанией, и они предоставили небольшую информацию, которая будет полезна, особенно если вы находитесь в процессе принятия решения о покраске кирпича или камня. Вот что они сказали: Краска Chalk Paint очень хорошо держится на мраморных, каменных, деревянных и кирпичных каминах, не требует грунтовки. Прежде чем приступить к покраске, убедитесь, что камин остыл, чтобы краска не растрескалась. Вы можете оставить краску незапечатанной или закончить ее с помощью воска Clear Chalk Paint®, если хотите.Не забудьте оставить воск на 48 часов, прежде чем подвергать его воздействию тепла. При необходимости можно полить водой. Я не использовал герметик или воск и очень доволен внешним видом.

    Поскольку мой камин уже был окрашен, рисовать было проще простого. (Вы можете увидеть ранее в в этом сообщении ). Они прислали мне небольшой валик для губки, которым я любил пользоваться. Раньше я рисовал только кистью, и валик действительно ускорял процесс. Мне нужно было только вернуться с помощью кисти в нескольких областях.От начала до конца для ретуши, для которой использовалось около 1 1/3 литра чистой белой меловой краски, потребовалось около 1 часа, плюс время на очистку. Декоративная краска Chalk Paint покрывает лучше, чем любая краска, которую я когда-либо использовал. Когда у меня в руках банка, я практически ищу другие вещи, которые можно покрасить, прежде чем убираться. Я нанесла слой краски на подоконник в нашей столовой. Выглядит так хорошо! Покраска кирпича или камня - это решение, в котором вы должны быть уверены, прежде чем красить, но как только вы решите рисовать, краска типа определенно станет декоративной краской Chalk Paint от Энни Слоун.Полы на наших кухнях - это следующая большая вещь, которую я хотел бы нарисовать краской Chalk. Если бы у меня был доллар каждый раз, когда я думал о том, чтобы перекрасить эти полы ... Включите JavaScript для просмотра содержимого

    Дома для отпуска на 12 дней

    Я пропустил несколько дней, но хотел убедиться и дать вам ссылки на эти великолепные дома, украшенные к праздникам!

    Интерьер дома

    Домашний оберег

    Южное состояние разума

    Эволюция стиля, Саммер Адамс, Это наше блаженство, Блаженное гнездо, Жизнь дома 2102 и Дом Хайди.

    Спасибо Lynch Creek Farm за спонсорство и подарив всем нам красивые венки!

    Трубочистов / 12 дымоходов в одном доме! -

    С этим у наших бригад был настоящий вызов!
    Дэйв Лэмб - [email protected]
    Когда наша команда закончила долгий подъем по этой частной подъездной дорожке в одном из самых эксклюзивных мест на горе, они не могли поверить своим глазам! Когда они уходили утром, я сказал им, что «чистка дымохода может занять целый день».Тогда они просто посмеялись, так как в большинстве случаев бригада выполняет 3 или 4 чистки дымохода в день. Но теперь, столкнувшись с этим похожим на замок особняком со шпилями и высокими каменными трубами, торчащими повсюду на крутых черепичных крышах, они поняли, что их ждет очень долгий день.

    Огромный особняк, расположенный к западу от реки
    Крыши были настолько крутыми, что нам потребовались специальные приспособления и подмости, чтобы добраться до некоторых мест, а северное крыло было покрыто снегом на крыше, как и многие тени между дымоходами.Сказать, что это было опасное задание, было бы большим преуменьшением!

    Ребята быстро разделили работу между собой, каждому технику нужно было почистить 4 дымохода, чтобы завершить работу к концу дня. Это тоже были не обычные дымоходы! Как видите, некоторые хитрые масоны решили все усложнить. Внешний вид этих необычных дымоходов был довольно интересным, но очистка осложнялась изгибами и изгибами некоторых конструкций. Некоторые диаметры футеровки дымохода были совсем небольшими, другие - очень широкими.В тот день уборщикам пришлось использовать практически все инструменты из своего набора.

    Примерно в середине работы домовладелец пришел домой и сообщил нам, что работа должна быть завершена к концу дня. Очевидно, она планировала большое мероприятие на рождественские каникулы в поместье на следующий день и настаивала на том, что мы не сможем вернуться утром, чтобы закончить. Сразу же наш капитан команды позвонил в офис и попросил еще 2 техников прийти на помощь.

    К тому времени, как они прибыли, солнце начало садиться. К счастью, дом выходил на запад и находился на вершине горы, так что у нас оставалось несколько часов солнечного света, прежде чем нам нужно будет выключить рабочий свет. Мэри, хозяйка дома, была достаточно любезна, чтобы приготовить легкий (и поздний) ланч из бутербродов для всех работающих.

    Всего за день наша команда нашла 3 птичьих гнезда (одно должно было быть гнездо ястреба или орла, оно было огромным), 4 скелета белки и 1 живого енота.Рокки, как мы его ласково называли, посадили в клетку и пересадили на дерево на приличном расстоянии от дома в густом лесу. Надеюсь, он будет счастлив в своем новом доме и держится подальше от дымоходов в следующий раз, когда ему понадобится теплое место для отдыха!

    Даже босс остановился в конце дня, чтобы протянуть руку и поблагодарить нас приветственным подарком-сюрпризом - новым куском мыла. О боже, это пригодится позже той ночью. Он очень ценил тот факт, что мы были готовы сделать все возможное, чтобы выполнить эту работу, даже если она была запланирована на день перед сочельником.У всех был канун Рождества, чтобы повеселиться со своими семьями, поэтому для нас это был просто еще один день. Проблема с 12 дымоходами была тем, что мы никогда не забудем.

    Слава богу, что наша дублирующая команда взяла с собой своих детей, без Маленького Бобби (справа) мы никогда бы не взялись за некоторые из этих крепких дымоходов, которые были частью этой огромной работы. Он смог залезть в некоторые из меньших отверстий, очистить полку с демпфером и хорошо рассмотреть дымоход. На одной из изогнутых труб было невозможно видеть дневной свет из-за ковчега конструкции, поэтому мы принесли видеооборудование замкнутого цикла, чтобы хорошо рассмотреть и убедиться, что очистка была тщательной.

    Когда все узнали, что мы почти закончили работу, они пустились в пляс на крыше. Собираясь на рождественские каникулы, у наших ребят было настоящее шим-чиминное настроение! Хозяйка поместья, г-жа Мэри (Поппинс, конечно) присоединилась к праздничному настроению и подпевала и танцевала с нашей командой не менее часа. Этой ночью мы были благословлены полной луной, которая освещала путь, пока мы убирались и упаковывали грузовики для поездки обратно в магазин.

    Мы закончили в 22:30 23 декабря 1822 года, и начальник позволил всей команде провести остаток дня.

    Хорошо, мы здесь немного преувеличиваем. Этот «Усадебный дом» на самом деле расположен в Орландо и более известен как Замок Хогвартс в Волшебном мире Гарри Поттера ©, расположенный в тематическом парке «Острова приключений», который является частью курорта Universal Orlando © во Флориде.

    Owens Corning Commercial Insulation - Часто задаваемые вопросы

    Owens Corning использует нашу команду экспертов по строительной науке для разработки передовых решений в области энергосбережения и изоляции от влаги.Опираясь на более чем 70-летний проверенный опыт исследований и разработок, наша команда специалистов по строительным наукам предоставляет нашим клиентам коммерческую пеноизоляцию передовые технические знания, области применения продукции, а также местные и государственные строительные нормы и правила.

    Не видите свой вопрос ниже? Спроси нас.

    Просмотрите весь список или выберите категорию из этого списка:

    Приложения, общие

    Заявки, фонды, уровень ниже

    Применения, под бетонной плитой

    Приложения, стены

    Приложения, кровельные системы

    Клеи, ленты, герметики и краски

    Здания для сельского хозяйства и животноводства

    Стандарты, материалы, испытания

    Энергетические стандарты, сертификаты

    LEED

    Коды

    и класс огнестойкости

    Окружающая среда

    Свойства и гарантии

    Приложения, Общие

    Q: Каковы типичные области применения утеплителя из жесткого пенопласта FOAMULAR®?

    A: Изоляция FOAMULAR® используется во многих жилых и коммерческих зданиях.Его применение варьируется от нижнего уровня в фундаменте до бетонных плит, для всех типов стеновых конструкций (стальные и деревянные балки, каменная кладка и бетон), а также в коммерческих кровельных системах.

    A: Изоляция FOAMULAR® обеспечивает превосходные характеристики для широкого спектра применений, включая:

    • стены подвала и другие подземные конструкции, особенно там, где присутствуют грунтовые воды
    • Фундамент с защитой от мороза
    • бетонные полы , в том числе с высокой проходимостью и / или складскими помещениями, такие как промышленные полы и полы для холодильных складов
    • стены , включая стальной и деревянный каркас, и стены из кирпича
    • крыши с малым уклоном, включая балластные, механически прикрепленные и полностью приклеенные системы, системы защищенных кровельных мембран, террасы на крыше, зеленые крыши и парковочные площадки
    • скатные крыши с металлическими или гонтовыми покрытиями
    • энергия ветра, сердечников лопастей ветряных мельниц
    • сельскохозяйственных и животноводческих построек
    • защита от замерзания для автомобильных и железных дорог и других строительных работ
    • Сердечники композитных панелей , например, для холодильных установок и холодильных камер

    Q: Как я могу получить образец изоляции FOAMULAR®?

    A: Есть несколько источников.Свяжитесь с вашим местным торговым агентом FOAMULAR® Insulation, используя функцию «Найти торгового представителя» на этом веб-сайте, или воспользуйтесь функцией «Связаться с нами», чтобы отправить электронное письмо или позвонить по телефону 1-800-GET-PINK ™.

    Q: Какие крепежи рекомендуются для приложений FOAMULAR®?

    A: Это зависит от приложения. При обшивке используются винты для стальных или деревянных шпилек с пластиковыми шайбами ​​или большими стеклоподъемниками для удержания пены. В стенах с полостью кладки кирпичные шпалы часто имеют зажимы или крючки как часть их конструкции, которые удерживают пенопласт на месте в полости.В системах отделки внешней изоляции (EIFS) часто используются винты со специальными пластиковыми шайбами, закрывающие головку стального винта. Пластиковая крышка сводит к минимуму термическое короткое замыкание или «двоение» головки винта через покрытие EIFS. В кровельных системах пенопласт крепится к стальному настилу с помощью шурупов с нагрузочными пластинами 2 или 3 дюйма. Для кровельных систем количество и размещение креплений часто определяется списками характеристик кровельных систем, предоставленными Underwriters Laboratories или Factory Mutual.Поверх бетонного настила крыши, вместо крепежа, для закрепления изоляции FOAMULAR® часто используются малоэтажные полиуретановые клеи.

    Наверх

    Приложения, фонды, уровень ниже

    Q: Можно ли использовать FOAMULAR® в коммерческих наружных фундаментах?

    А: Да. FOAMULAR® обеспечивает отличную водостойкость и сохранение R-значения при использовании ниже класса. Также защищает гидроизоляцию и гидроизоляцию фундамента от повреждений при засыпке. Если используется обработка основания на основе растворителя, дайте покрытию полностью затвердеть и растворителям перед нанесением FOAMULAR®.Материалы на основе растворителей могут повредить полистирол. Это предостережение не требуется для эмульсий на водной основе.

    Q: Можно ли использовать FOAMULAR® поверх гидроизоляции фундамента?

    А: Да. FOAMULAR® обеспечивает отличную водостойкость и сохранение R-значения при использовании ниже класса. Также защищает гидроизоляцию и гидроизоляцию фундамента от повреждений при засыпке. Если используется обработка основания на основе растворителя, дайте покрытию полностью затвердеть и растворителям перед нанесением FOAMULAR®.Материалы на основе растворителей могут повредить полистирол. Это предостережение не требуется для эмульсий на водной основе.

    Q: Производит ли компания Owens Corning дренажные плиты для фундамента?

    А: Да. Изоляция из экструдированного полистирола INSUL-DRAIN® FOAMULAR® изолирует фундаментную стену и улучшает дренаж через сеть поверхностных каналов, защищенных ламинированной фильтрующей тканью, а также обеспечивает защиту для гидроизоляции или гидроизоляции стены во время засыпки.

    Q: Можно ли использовать FOAMULAR® в качестве основы фундаментной панели?

    А: Да. Некоторые производители используют FOAMULAR® в качестве основы структурных изолированных панелей (SIP), которые чаще всего используются для стен выше уровня земли. Использование ниже уровня грунта в качестве фундаментной панели требует надлежащего конструктивного решения и защиты от воды. Проконсультируйтесь с производителем SIP о доступных вариантах.

    Q: Можно ли оставлять FOAMULAR® открытым для установки в стене подвала?

    A: Нет. В соответствии со строительными нормами, все пенопласты должны быть покрыты 15-минутным тепловым барьером.Гипсокартон толщиной ½ дюйма - обычное покрытие.

    Q: Можно ли использовать FOAMULAR® в качестве внутренней изоляции стен подвала?

    A: Да, но в соответствии со строительными нормами, все пенопласты должны быть покрыты 15-минутным тепловым барьером. Гипсокартон толщиной ½ дюйма - обычное покрытие.

    Q: Можно ли использовать FOAMULAR® под стеной подвала?

    A: Не рекомендуется, если не задействован профессиональный архитектор или инженер. Несмотря на то, что FOAMULAR® обладает значительной прочностью на сжатие, при использовании FOAMULAR® в этом конструкционном приложении необходимо учитывать нагрузки на здания, коэффициенты безопасности и длительную ползучесть при сжатии и движение здания.

    Q: Можно ли использовать FOAMULAR® для изоляции фундаментов мелкого заложения?

    А: Да. FOAMULAR®, изоляция из экструдированного полистирола (XPS), разрешена для использования в стандарте проектирования ASCE 32 «Проектирование и строительство защищенных от замерзания фундаментов неглубокого заложения». В отличие от изоляции из пенополистирола, XPS разрешен в как для горизонтальных створок, так и для вертикальных стен в ASCE 32.

    В: Каковы рекомендации Owens Corning для решения проблем, связанных с термитами?

    A: Соблюдайте применимые строительные нормы и правила в вашем районе, разработанные для минимизации риска заражения.Заражение в первую очередь вызывает озабоченность в Калифорнии и на юго-востоке Соединенных Штатов, которые были определены как имеющие «очень высокую» вероятность заражения. См. Раздел 2603.8 Международного строительного кодекса 2006 г. и раздел R320.5 Международного жилищного кодекса 2006 г. для получения полной информации об обработке почвы, системах наживки, стойкой древесине, местах для осмотра, физических барьерах и щитах, а также исключениях для недревесных материалов или элементов давления. здания из обработанной древесины, а также для утепления внутри фундаментных / подвальных стен.

    Остерегайтесь пенопласта, который заявляет, что он «устойчив к насекомым». Многие методы борьбы с насекомыми основаны на водорастворимых добавках, которые со временем и после длительного воздействия грунтовых вод становятся неэффективными. Кроме того, термиты могут перемещаться за обработанными досками, между доской и стеной фундамента. В этом случае обработка доски не сработает, в то время как доска закрывает путь насекомых. Лучшей защитой является соблюдение требований кодексов по обработке земли, зазору и физическим барьерам.

    Вернуться к началу


    Применения под бетонной плитой

    Q: Можно ли использовать FOAMULAR® под коммерческими бетонными перекрытиями?

    А: Да. FOAMULAR® доступен с широким диапазоном прочности на сжатие, подходящим практически для всех коммерческих применений плит. Доступны данные по модулю упругости при сжатии и модуле фундамента, позволяющие согласовать подложку FOAMULAR® со структурными свойствами плиты, так что вместе слои пола будут адекватно выдерживать нагрузки при использовании в коммерческих зданиях.

    Q: Может ли FOAMULAR® использоваться в системах водяного отопления полов?

    A: Да, FOAMULAR® обычно используется под плитами, содержащими системы лучистого отопления. Это отличный выбор благодаря высокому коэффициенту сопротивления теплопередаче, водостойкости и прочности на сжатие, которые подходят для использования под плитами.

    Вернуться к началу


    Приложения, стены

    Q: Можно ли установить FOAMULAR® непосредственно на стальные шпильки?

    А: Да. FOAMULAR® - отличный выбор для использования в качестве непрерывной изоляции (ci) непосредственно против стальных шпилек.При использовании FOAMULAR® или любого другого типа неструктурной обшивки (пена, гипс) каркас стальной стойки должен быть независимо закреплен против поперечных и вращательных сил. См. Детали стеновых конструкций V414 и V434 Underwriters Laboratories для получения сведений о огнестойкости с FOAMULAR®, нанесенным непосредственно на стальные шпильки.

    Q: Какие продукты Owens Corning рекомендует использовать в конструкции стены, состоящей из кирпичного шпона и стального каркаса?

    A: Полости стальных стоек должны быть изолированы стекловолокном Owens Corning, либо изоляцией Thermal Batt, либо изоляцией Flame Spread 25, в зависимости от типа конструкции здания и типа облицовки, необходимой для соответствия требованиям строительных норм по распространению пламени.Облицовка битой имеет разные рейтинги проницаемости, которые следует учитывать в зависимости от конкретных условий здания. Кроме того, поверх стальных шпилек следует установить изоляционную оболочку FOAMULAR®, чтобы создать слой непрерывной изоляции. FOAMULAR® 150 или 250 может использоваться как оболочка. Также обратите внимание на оболочки FOAMULAR® INSULPINK® и PRO PINK®, обе из которых усилены облицовочными материалами для повышения прочности.

    Q: Можно ли использовать FOAMULAR® между деревянными стойками?

    A: Может, но обычно не рекомендуется.FOAMULAR® не производится в размерах, которые легко помещаются между деревянными стойками. Следовательно, он должен быть обрезан по размеру. Существуют и другие изоляционные материалы, такие как изоляция с термоизоляцией Owens Corning, которая более эффективно используется между деревянными стойками.

    Q: Используется ли FOAMULAR® в качестве оболочки на внешней стороне стены, создает ли двойной замедлитель парообразования?

    A: Может показаться, что это так, потому что он воспринимается как «непроницаемый пластик», но, если рассматривать его в контексте стены, как правило, это не так.Все материалы обшивки в некоторой степени сопротивляются проникновению паров влаги. Таким образом, в этом отношении все оболочки являются «замедлителем образования пара», который часто используется напротив внутреннего замедлителя образования пара, создавая таким образом «двойной замедлитель образования пара». Чтобы действительно оценить, важно различать несколько ключевых свойств, рейтинг химической стойкости и R-ценность. Обшивка FOAMULAR® размером 1 дюйм на самом деле имеет паропроницаемость (1,1 перм), которая выше (пропускает больше водяного пара), чем общепринятое определение пароизолятора (1.0 с допуском), и OSB толщиной более ½ дюйма (0,70 с допуском) обычно воспринимается как приемлемая оболочка. Таким образом, только с этой точки зрения FOAMULAR® пропускает больше водяного пара (в меньшей степени является замедлителем образования пара), чем общепринятая оболочка OSB. Затем примите во внимание тот факт, что FOAMULAR® представляет собой изоляционную оболочку со значением R 5 на дюйм. Изоляционная оболочка сохраняет тепло в полости каркаса стены. Более теплый воздух и поверхности менее подвержены конденсации, чем более холодный воздух / поверхности при любом заданном уровне влажности.Таким образом, изоляционная оболочка FOAMULAR®, которая также является полупроницаемой, не является «двойным замедлителем парообразования».

    Q: Как отрегулировать влажность в сборке стены из стальных каркасов?

    A: Непрерывная изоляционная оболочка FOAMULAR® 250 и изоляция из стекловолокна Owens Corning являются важными элементами управления влажностью в стеновых конструкциях со стальными стойками. Влага может проникать по крайней мере тремя различными способами: 1) инфильтрация воздуха, 2) жидкая влага под давлением, поступающая извне, и 3) проникновение пара и конденсация снаружи или изнутри в зависимости от условий.Оболочка FOAMULAR® с хорошо герметичными стыками очень устойчива к проникновению воздуха и жидкой влаге под давлением снаружи. FOAMULAR® также сохраняет тепло в полости стойки, так что температура точки росы смещается в те места в стене, где не будет конденсата или где он может стекать без вреда. Хорошо запечатанные облицовочные элементы на изоляционном стекловолокне помогают ограничить проникновение воздуха и проникновение пара изнутри.

    Q: Можно ли установить изоляцию FOAMULAR® с помощью полос Z-каркаса?

    А: Да.FOAMULAR® INSULPINK® имеет каналы, в которые вставляются планки деревянной обрешетки, а FOAMULAR® INSULPINK®-Z плотно прилегает к стальной Z-обшивке с шагом 24 дюйма по центру.

    Q: Как долго можно оставлять FOAMULAR® открытым для погодных условий?

    A: FOAMULAR® может подвергаться внешнему воздействию во время обычных строительных циклов. В течение этого времени может начаться некоторое обесцвечивание из-за воздействия ультрафиолета, а при длительном воздействии может начаться деградация или «пыление» поверхности полистирола.Лучше всего накрыть продукт в течение 60 дней, чтобы свести к минимуму порчу. После покрытия разрушение прекращается, и повреждение ограничивается тонкими верхними поверхностными слоями клеток. Ячейки ниже, как правило, не повреждены и по-прежнему являются полезной изоляцией.

    Q: Можно ли оставить FOAMULAR® открытым для наружных работ?

    A: FOAMULAR® может подвергаться внешнему воздействию во время обычных строительных циклов. В течение этого времени может начаться некоторое обесцвечивание из-за воздействия ультрафиолета, а при длительном воздействии может начаться деградация или «пыление» поверхности полистирола.Лучше всего накрыть продукт в течение 60 дней, чтобы свести к минимуму порчу. После покрытия разрушение прекращается, и повреждение ограничивается тонкими верхними поверхностными слоями клеток. Ячейки ниже, как правило, не повреждены и по-прежнему являются полезной изоляцией.

    Q: Можно ли оставить FOAMULAR® открытым во внутренних помещениях?

    A: Нет. В соответствии со строительными нормами, все пенопласты должны быть покрыты 15-минутным тепловым барьером. Гипсокартон толщиной ½ дюйма - обычное покрытие.

    Q: Могу ли я использовать изоляцию FOAMULAR® на кирпичном выступе для поддержки кирпичной стены?

    A: Не рекомендуется.Все пенопласты обладают долгосрочными характеристиками ползучести, которые могут превышать пределы прогиба, необходимые для надлежащей поддержки кирпичных стен.

    Q: Какие продукты рекомендует Owens Corning для бетонных многослойных стен?

    A: Изоляция из экструдированного полистирола FOAMULAR® 250, ASTM C578, тип IV. FOAMULAR® 250 имеет максимальную прочность на сжатие 25 фунтов на квадратный дюйм, что является достаточным для некомпозитных изолированных бетонных многослойных стеновых панелей. Для композитной конструкции стены может потребоваться утеплитель разной прочности.Проконсультируйтесь с инженером-строителем для получения рекомендаций.

    Вернуться к началу


    Приложения, кровельные системы

    Q: Какие изоляционные материалы Owens Corning FOAMULAR® рекомендуются для коммерческих кровельных покрытий?

    A: FOAMULAR® THERMAPINK® (18, 25 или 40) используется в традиционных коммерческих крышах с низким уклоном, когда изоляция размещается под кровельной мембраной. FOAMULAR® 404 и 604 используются в сборках защищенных кровельных мембран (PRMA), где изоляция размещается над кровельной мембраной для изоляции и защиты от экстремальных воздействий окружающей среды.FOAMULAR® 404Rb и 604RB с ребрами жесткости на верхней поверхности используются в крышах PRMA, где используется бетонная брусчатка. Ребра обеспечивают дренажные каналы под брусчаткой.

    Q: Можно ли использовать FOAMULAR® в застроенной кровле (BUR)?

    А: Да. Из-за температур, при которых укладываются слои BUR, FOAMULAR® необходимо покрыть слоем защитной плиты перед укладкой слоев BUR. Обычные защитные плиты включают гипс и древесное волокно высокой плотности, обычно стыки которых заклеены лентой для предотвращения просачивания горячего асфальта в слои полистирола.

    Q: Каковы типичные методы получения конструкции крыши класса A для изоляции FOAMULAR®?

    A: Рейтинг огнестойкости класса A (лучший) основан на испытании ASTM E108 на распространение огня, а в случае деревянных настилов - на проникновение на верхнюю сторону крыш. Номинальные характеристики основаны на характеристиках полной сборки и зависят от таких переменных, как тип настила, тип мембраны и уклон крыши. Обычно изоляционные изделия из экструдированного полистирола покрываются каким-либо типом покрытия перед установкой кровельной мембраны.Покровные материалы включают такие картонные изделия, как гипс или древесное волокно высокой плотности. Или, в зависимости от типа мембраны, можно использовать листовой прокладочный лист.

    В: Что такое PMR?

    A: Защищенная мембранная крыша. Также известен как PRMA или IRMA.

    В: Что такое IRMA? Что такое PRMA

    A: IRMA - это торговая марка Dow Chemical, которая относится к концепции защищенной мембранной крыши. PRMA - это общая ссылка на крышу того же типа. IRMA = мембрана перевернутой крыши.PRMA = Сборка мембраны защищенной крыши.

    Q: В чем основное различие между сборкой защищенной кровельной мембраны (PRMA) и обычной крышей?

    A: На обычных крышах изоляция размещается под гидроизоляционной мембраной , сохраняя изоляцию сухой, но подвергая мембрану воздействию экстремальных температур и погодных условий. Крыши PRMA размещают изоляцию поверх гидроизоляционной мембраны , чтобы защитить ее от экстремальных температур, воздействия ультрафиолетового света, пешеходного движения и других физических злоупотреблений.Поскольку крыши PRMA подвергают изоляцию воздействию воды, используются только изоляционные материалы из экструдированного полистирола, такие как FOAMULAR® 404, 604, 404RB и 604RB, из-за их превосходной устойчивости к водопоглощению и сохранения значения R при воздействии воды и циклов замораживания / оттаивания. .

    Вернуться к началу


    Клеи, ленты, герметики и краски

    Q: Какие клеи рекомендуются для нанесения FOAMULAR®?

    A: Используйте доступные клеи, которые имеют маркировку как подходящие для использования с пенопластом или, в частности, подходящие для использования с пенополистирольным картоном.Следует избегать использования клеев, содержащих растворители, поскольку они растворяют изоляционные плиты из полистирола.

    В: Нужно ли заделывать швы изоляции FOAMULAR® лентой или герметиком?

    A: Это зависит от области применения и плана дизайнера. Причины герметизации швов включают создание барьера для проникновения воздуха или создания барьера для проникновения влаги. Если FOAMULAR® создает барьер для воздуха и / или влаги, то стыки следует герметизировать.Однако из-за проникновения и других практических соображений часто более эффективно установить слои, препятствующие воздуху / влаге в другом месте сборки, чем пытаться герметизировать стыки FOAMULAR®.

    Q: Какой герметик рекомендуется использовать с FOAMULAR®?

    A: Герметики на основе силикона или латекса совместимы с полистиролом. Следует избегать использования герметиков или герметиков, содержащих растворители. Уточните на этикетке или у производителя совместимость отдельного герметика / герметика с полистиролом.

    Q: Какие краски или покрытия можно использовать с изоляцией FOAMULAR®?

    A: Обычно существует два типа красок: латексные и алкидные. Оба совместимы с полистиролом. Алкидная краска также известна как краска на масляной основе. Латексные краски содержат более мягкие виниловые смолы (связующие) и больше воды. Прежде чем приступить к покраске поверхностей из пенопласта, помните, что строительные нормы и правила требуют, чтобы все пенопласты были покрыты противопожарным барьером, таким как гипсокартон.

    Q: Какие изоляционные ленты рекомендуются для изоляции FOAMULAR®?

    A: Используйте ленты, рекомендованные их производителем для желаемого применения.Выполните поиск в Интернете, используя ключевые слова «строительная лента» или «строительная лента», чтобы получить рекомендации.

    Вернуться к началу


    Сельскохозяйственные и животноводческие постройки

    Q: Каким строительным нормам должны соответствовать сельскохозяйственные здания?

    A: Сельскохозяйственные здания обычно освобождаются от строительных норм и правил из-за низкой степени опасности их использования. Например, в разделе 312.1 Международного строительного кодекса 2006 года говорится: «… (сельскохозяйственные здания) должны быть построены, оборудованы и поддерживаются в соответствии с требованиями этого кодекса соразмерно пожарной опасности и опасности для жизни, связанной с их проживанием…».Это заявление дает некоторую свободу действий, чтобы отказаться от требований кода, которые не подходят для использования, но всегда уточняйте планы у местных должностных лиц, прежде чем продолжить.

    Вернуться к началу


    Стандарты, материалы, испытания

    Q: Что такое ASTM C578?

    A: ASTM C578, Стандартные спецификации для жесткой теплоизоляции из ячеистого полистирола - это общепринятый отраслевой стандарт, определяющий минимальные свойства жестких изоляционных материалов из полистирола, как экструдированного полистирола (XPS), так и пенополистирола (EPS).

    Q: Какие продукты FOAMULAR® соответствуют стандартам ASTM C578?

    A: Все изоляционные материалы из жестких плит FOAMULAR® производятся в соответствии с ASTM C578. В случае продуктов, ламинированных с облицовкой, сердцевина соответствует, но стандарт не распространяется на дополнительные свойства ламинированных продуктов с облицовкой.

    Q: Каковы классификации ASTM C578 для изоляционных материалов FOAMULAR®?

    A: Как правило, FOAMULAR® 150, ASTM C578, тип X.FOAMULAR® 250, тип IV. FOAMULAR® 400, тип VI. FOAMULAR® 600, тип VII. Изоляция FOAMULAR® 1000, тип V. Owens Corning производит множество разновидностей продуктов FOAMULAR®. Полный перечень продуктов FOAMULAR® и их обозначение типа ASTM C578 см. В Руководстве по техническим условиям на нашем веб-сайте под названием «Стандартные технические условия на теплоизоляцию из жесткого пенополистирола».

    Q: Каковы требования к физическим свойствам различных типов ASTM C578, связанных с изоляцией из экструдированного полистирола?

    A: См. ASTM C 578, Таблица 1 для получения полного списка всех свойств и всех минимальных или максимальных значений в зависимости от конкретного свойства.Также см. Руководство по техническим условиям на нашем веб-сайте под названием «Стандартные технические условия на теплоизоляцию из жесткого пенополистирола», где представлена ​​копия стандарта ASTM C578, таблица 1.

    В: Что такое CAN / ULC S102.2?

    A: CAN / ULC S102.2 - это канадский стандарт, озаглавленный «Характеристики горения поверхностей полов, напольных покрытий и других материалов». Основная цель испытания состоит в том, чтобы определить сравнительные характеристики горения данного материала путем оценки распространения пламени по его поверхности при воздействии испытательного огня, установив основу, на которой можно сравнивать характеристики горения на поверхности различных материалов или сборок, без конкретные соображения по всем параметрам конечного использования, которые могут повлиять на эти характеристики.Этот метод применим к готовой поверхности или покрытию пола. Его также можно применять к материалам, которые невозможно испытать при установке на потолке. К этой категории могут быть отнесены термопластичные и сыпучие наполнители.

    Вернуться к началу


    Энергетические стандарты, сертификаты

    В. Какие продукты Owens Corning соответствуют требованиям Energy Star®?

    A: Owens Corning производит изоляцию из стекловолокна, изоляцию из экструдированного полистирола FOAMULAR® и кровельную черепицу, которые соответствуют требованиям ENERGY STAR.Продукты ENERGY STAR потребляют меньше энергии, экономят деньги и помогают защитить окружающую среду. Для получения дополнительной информации посетите www.energystar.gov и www.owenscorning.com.

    Q: Где я могу найти карту климатической зоны?

    A: Карту климатических зон, используемую в действующих энергетических нормах, таких как ASHRAE 90.1, 90.2 и IECC, можно загрузить из Центра ресурсов по энергетическим кодам зданий по адресу http://resourcecenter.pnl.gov/cocoon/morf/ResourceCenter/ статья / 1420.

    Вопрос: Что такое ASHRAE 90.1?

    A: Стандарт ASHRAE 90.1 «Энергетический стандарт для зданий, кроме малоэтажных жилых зданий» - это стандарт, широко используемый в США для определения минимальных критериев энергетической эффективности для новых и существенно измененных коммерческих зданий. Национальный добровольный консенсусный стандарт, публикуемый каждые 3 года и часто принимаемый в качестве местного законодательства, разработан под эгидой ASHRAE, Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc.См. Множество описательных технических бюллетеней относительно ASHRAE 90.1 в разделе «Техническая информация и литература» на этом веб-сайте.

    В: В чем разница между ASHRAE 90.1 2004 и ASHRAE 90.1.2007 с точки зрения требований к изоляции стен ниже класса?

    A: См. Таблицу нормативных требований к изоляции для двух редакций стандарта ASHRAE 90.1.

    Директивные требования ASHRAE 90.1 R для
    «Стена ниже уровня земли»

    Климатическая зона

    Выпуск 2004 г.

    Выпуск 2007 г.

    Нежилое

    Жилой

    Нежилое

    Жилой

    1

    NR

    NR

    NR

    NR

    2

    NR

    NR

    NR

    NR

    3

    NR

    NR

    NR

    NR

    4

    NR

    NR

    NR

    7.5

    5

    NR

    NR

    7,5

    7,5

    6

    NR

    7,5

    7,5

    7,5

    7

    7.5

    7,5

    7,5

    10,0

    8

    7,5

    7,5

    7,5

    12,5

    Q: В чем разница между ASHRAE 90.1-2004 и ASHRAE 90.1-2007 в отношении требований к изоляции стен со стальными стойками?

    A: См. Таблицу, содержащую предписывающие требования к изоляции для двух изданий ASHRAE 90.1 стандарт.

    Директивные требования ASHRAE 90.1 R для
    «Стены с каркасом из высококачественной стали»

    ЗОНА

    ASHRAE 90.1 - 2004

    ASHRAE 90.1-2007

    Нежилое

    Жилая

    Нежилое

    Жилая

    1

    13

    13

    13

    13

    2

    13

    13

    13

    13 + 7.5

    3

    13

    13 + 3.8

    13 + 3.8

    13 + 7,5

    4

    13

    13 + 7,5

    13 + 7,5

    13 + 7.5

    5

    13 + 3.8

    13 + 7,5

    13 + 7,5

    13 + 7,5

    6

    13 + 3.8

    13 + 7,5

    13 + 7,5

    13 + 7.5

    7

    13 + 7,5

    13 + 7,5

    13 + 7,5

    13 + 15,6

    8

    13 + 7,5

    13 + 10,0

    13 + 7,5

    13 + 18.8

    В таблице со стальным каркасом в качестве первого числа указано заданное значение R полости стойки, а вторым числом - сплошная изоляция R. (Пример: 13 + 7,5)

    Для целей ASHRAE 90.1 «жилой дом» определяется как многоквартирное здание высотой более трех (3) этажей. «Нежилой» определяется как любое другое занятие, кроме жилого. 90.1 также предоставляет нормативные значения изоляции для «полуотапливаемых» зданий, которые не показаны.

    В: В чем разница между стандартами ASHRAE 90.1-2004 и ASHRAE 90.1-2007 в отношении требований к изоляции стен с деревянными каркасами?

    A: См. Таблицу, содержащую предписывающие требования к изоляции из двух редакций стандарта ASHRAE 90.1.

    ASHRAE 90.1 Предписательные требования R для
    «Деревянные рамы и другие стены высшего качества»

    Климатическая зона

    ASHRAE 90.1-2004

    ASHRAE 90.1-2007

    Нежилое

    Жилая

    Нежилое

    Жилая

    1

    13

    13

    13

    13

    2

    13

    13

    13

    13

    3

    13

    13

    13

    13

    4

    13

    13

    13

    13 + 3.8

    5

    13

    13

    13 + 3.8

    13 + 7,5

    6

    13

    13 + 3.8

    13 + 7,5

    13 + 7.5

    7

    13

    13 + 7,5

    13 + 7,5

    13 + 7,5

    8

    13 + 7,5

    13 + 7,5

    13 + 15,6

    13 + 15.6

    В таблице с деревянным каркасом в качестве первого числа указано заданное значение R полости стойки, а вторым числом - сплошная изоляция R. (Пример: 13 + 7,5)

    Для целей ASHRAE 90.1 «жилой дом» определяется как многоквартирное здание высотой более трех (3) этажей. «Нежилой» определяется как любое другое занятие, кроме жилого. 90.1 также предоставляет нормативные значения изоляции для «полуотапливаемых» зданий, которые не показаны в этих таблицах.

    В: В чем разница между ASHRAE 90.1-2004 и ASHRAE 90.1-2007 с точки зрения требований к массовой изоляции стен?

    A: См. Таблицу, содержащую предписывающие требования к изоляции из двух редакций стандарта ASHRAE 90.1.

    Директивные требования ASHRAE 90.1 R для

    «Массовые стены выше класса»

    ЗОНА

    ASHRAE 90.1-2004

    ASHRAE 90.1-2007

    Нежилое

    Жилая

    Нежилое

    Жилая

    1

    NR

    5.7

    NR

    5,7

    2

    NR

    5,7

    5,7

    7,6

    3

    5,7

    7,6

    7.6

    9,5

    4

    5,7

    9,5

    9,5

    11,4

    5

    7,6

    11,4

    11,4

    13.3

    6

    9,5

    11,4

    13,3

    15,2

    7

    11,4

    13,3

    15,2

    15,2

    8

    13.3

    15,2

    15,2

    25,0

    Массовые стены определяются как «стена с HC (теплоемкостью), превышающей:

    (1) 7 БТЕ / фут² x ºF, или

    (2) 5 БТЕ / фут² при условии, что стена имеет удельный вес материала не более 120 фунтов / фут³.

    Теплоемкость определяется как «количество тепла, необходимое для повышения температуры данной массы на 1 ° F.Численно HC на единицу площади поверхности (британские тепловые единицы / фут² x ºF) представляет собой сумму произведений массы на единицу площади каждого отдельного материала в крыше, стене или поверхности пола на его индивидуальную удельную теплоемкость.

    В: В чем разница между ASHRAE 90.1-2004 и ASHRAE 90.1-2007 с точки зрения требований к изоляции крыши?

    A: См. Таблицу, содержащую предписывающие требования к изоляции из двух редакций стандарта ASHRAE 90.1.

    ASHRAE 90.1 Предписательные требования R для
    «Изоляция крыши полностью над палубой»

    Климатическая зона

    Выпуск 2004 г.

    Выпуск 2007 г.

    Нежилое

    Жилой

    Нежилое

    Жилой

    1

    15

    15

    15

    20

    2

    15

    15

    20

    20

    3

    15

    15

    20

    20

    4

    15

    15

    20

    20

    5

    15

    15

    20

    20

    6

    15

    15

    20

    20

    7

    15

    15

    20

    20

    8

    20

    20

    20

    20

    Вернуться к началу


    LEED®

    Q: Что такое LEED

    A: Leadership in Energy and Environmental Design (LEED) - это система рейтинга экологичных зданий, разработанная U.S. Совет по экологическому строительству. Это ведущий национальный стандарт определения зеленого строительства.

    В: Что такое сертификация LEED?

    A: Сертификат LEED применяется ко всему строительному проекту, включая коммерческое строительство, капитальный ремонт и многоэтажные жилые дома. LEED не сертифицирует продукцию. Сертификация строительного проекта достигается путем накопления баллов на основе соответствия определенным критериям концепции дизайна LEED. По 6 категориям дизайна в системе выставления оценок доступно 69 общих баллов.Уровни сертификации: Certified 26–32 балла, Silver 33–38, Gold 39–51, а наивысший уровень сертификации - Platinum 52–69.

    Q: Каковы общие категории и баллы рейтинговой системы LEED для нового строительства и капитального ремонта?

    A: баллы за сертификацию можно получить в шести категориях: устойчивые объекты (14 возможных баллов), водосбережение (5), энергия и атмосфера (17), материалы и ресурсы (13), качество окружающей среды в помещении (15), и инновации и процесс проектирования (5).Как правило, каждая категория имеет несколько кредитов по 1 баллу, каждая из которых посвящена экологичному дизайну . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается в 10 баллов в зависимости от уровня энергоэффективности здания. Изоляция обычно играет значительную роль в достижении этой цели.

    Q: Как работает рейтинговая система LEED в разных зданиях?

    A: баллы за сертификацию можно получить в шести категориях: устойчивые объекты (14 возможных баллов), водосбережение (5), энергия и атмосфера (17), материалы и ресурсы (13), качество окружающей среды в помещении (15), и инновации и процесс проектирования (5).Как правило, каждая категория имеет несколько кредитов по 1 баллу, каждая из которых посвящена экологичному дизайну . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается в 10 баллов в зависимости от уровня энергоэффективности здания. Изоляция обычно играет значительную роль в достижении этой цели.

    Q: Как проект получает сертификат LEED?

    A: баллы за сертификацию можно получить в шести категориях: устойчивые объекты (14 возможных баллов), водосбережение (5), энергия и атмосфера (17), материалы и ресурсы (13), качество окружающей среды в помещении (15), и инновации и процесс проектирования (5).Как правило, каждая категория имеет несколько кредитов по 1 баллу, каждая из которых посвящена экологичному дизайну . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается в 10 баллов в зависимости от уровня энергоэффективности здания. Изоляция обычно играет значительную роль в достижении этой цели.

    Q: Как продукты FOAMULAR® способствуют начислению баллов LEED?

    A: Изоляция из экструдированного полистирола FOAMULAR® играет важную роль в реализации экологичных концепций проектирования зданий.Самый большой вклад сделан в области экономии энергии за счет изоляции. В категории «Энергия и атмосфера» оценка за оптимизацию энергоэффективности составляет до 10 баллов в зависимости от уровня энергоэффективности, достигнутого в здании. Изоляция неоценима в достижении целей энергоэффективности. Кроме того, среднее значение содержания переработанного полистирола в FOAMULAR® составляет 15%, что может способствовать общему требованию проекта, необходимому для получения 1 балла, если расстояние до производства и сырья не превышает 500 миль от строительной площадки.А водостойкость FOAMULAR® в кровельных системах PRMA позволяет проектировать «зеленые» или «покрытые растительностью» кровельные системы, которые помогают управлять стоком ливневых вод с площадок, помогая получить балл в категории «Устойчивые объекты».

    Q: Как продукты Owens Corning проходят сертификацию LEED?

    A: LEED не сертифицирует продукцию. Сертификация LEED распространяется на весь строительный проект, включая коммерческое строительство, капитальный ремонт и многоэтажные жилые дома.

    Q: Как «зеленая крыша» с изоляцией FOAMULAR® способствует получению баллов LEED?

    A: Водостойкость FOAMULAR® в кровельных системах PRMA позволяет проектировать «зеленые» или «покрытые растительностью» кровельные системы, которые помогают управлять стоком ливневых вод с площадок, потенциально получая балл в категории «Устойчивые объекты».

    Q: Что входит в переработку утеплителя FOAMULAR®?

    A: 20% вторично переработанного полистирола. Изоляция из экструдированного полистирола FOAMULAR® ежегодно сертифицируется компанией Scientific Certification Systems, независимой третьей стороной, на содержание «не менее 20% вторичного полистирола, полученного из вторичного сырья.”Сертификат FOAMULAR® можно просмотреть в Интернете по адресу www.scscertified.com/ecoproducts/products/. FOAMULAR® иногда производился с содержанием вторичного сырья до 50%. Однако Owens Corning предпочитает делать только согласованные и проверяемые утверждения, а не делать заявления «с точностью до» определенного процента. Owens Corning считает важным делать заявления о переработке содержимого, которые реалистично представляют наши продукты, надежны для определения архитектора, являются последовательными и поддающимися проверке.Вот почему мы делаем беспрецедентный ежегодный шаг, добровольно отправляя наш продукт и записи в системы научной сертификации для их независимой оценки согласованного и надежного вторичного содержания. Ни один другой производитель экструдированного полистирола не имеет такой оценки своей продукции.

    Вернуться к началу


    Коды и класс пожарной безопасности

    В: Что означает конструкция крыши класса A, B и C?

    A: Классы A, B и C - это показатели способности кровельного покрытия (мембраны и изоляционных слоев) противостоять распространению пламени по внешней поверхности, причем класс A является лучшим.Если настил крыши является горючим (дерево), то испытание также включает два различных типа испытаний на проникновение для оценки риска попадания внешних источников огня на горючий настил и воспламенения. Классы A, B и C определены путем испытаний в соответствии с AASTM E108 «Методы испытаний кровельных покрытий на огнестойкость».

    Q: Что представляют собой кровельные конструкции FOAMULAR® для прямого монтажа на стальной настил?

    A: Кровельные конструкции «прямо к стальному настилу» имеют изоляцию из экструдированного полистирола FOAMULAR®, установленную непосредственно над стальным настилом крыши без слоя гипсокартона, отделяющего изоляцию от настила.Для получения полной информации о системе, представленной лабораторией Underwriters Laboratories, посетите сайт www.ul.com и см. «Конструкция крыши» № 457. Тестирование для этой категории проводится в соответствии с UL 1256 «Огнестойкость конструкции кровельного настила», тест, который проверяет ограниченное распространение пламени под настилом крыши, подверженным внутренним источникам огня.

    В: Какие у FOAMULAR® показатели распространения пламени и задымления?

    A: Для всех необработанных изоляционных материалов из экструдированного полистирола FOAMULAR® характеристики горения поверхности: распространение пламени 5 и образование дыма 45-175 в зависимости от толщины.Характеристики горения на поверхности определяются в соответствии со стандартом ASTM E84 «Методы испытаний характеристик горения строительных материалов». Типичные максимальные нормы строительных норм: распространение пламени 75 и образование дыма 450.

    В: Каков потенциальный нагрев изоляционного материала из экструдированного полистирола FOAMULAR®?

    A: Потенциальное тепло любой изоляции из полистирола определяется количеством полистирола, содержащегося в плите, которое зависит от толщины и плотности.Полистирол обычно содержит от 16 000 до 17 000 БТЕ на фунт. Так, например, если предположить, что 17 000 британских тепловых единиц на фунт, плита FOAMULAR® толщиной 2 дюйма и плотностью 1,6 фунта на квадратный фут содержит приблизительно 4533 британских тепловых единицы на квадратный фут. Испытания для определения потенциального нагрева проводятся в соответствии с NFPA 259 «Метод испытаний на потенциальное нагревание строительных материалов».

    В: Какие виды испытаний использует Owens Corning для измерения термостойкости изоляции из пенополистирола XPS?

    A: Пенопластовая изоляция из экструдированного полистирола была испытана в соответствии со стандартом ASTM D1929 (NFPA 259) «Стандартный метод испытаний на потенциальное нагревание строительных материалов».Тест измеряет потенциальную теплоту сырой полистирольной смолы. Результаты испытаний варьируются от образца к образцу, но обычно они находятся в диапазоне 17 500 БТЕ / фунт. Фактическое потенциальное тепло изоляционного материала из пенопласта является функцией плотности и толщины, а также потенциального тепла необработанного полистирола. Принимая во внимание минимальную плотность продукта, указанную в ASTM C578, «Стандартные технические условия на жесткую теплоизоляцию из ячеистого полистирола», и толщину, как показано, потенциальная теплота вспененного XPS продукта в британских тепловых единицах на квадратный метр рассчитывается в следующей таблице.

    Пенистый продукт
    Потенциальное тепло, БТЕ / фунт согласно NFPA 259 17500 150 250 400 600 1000
    Минимальная плотность, pcf согласно ASTM C578 1,30 1,55 1,80 2,20 3,0
    Пенопластовый продукт Потенциальное тепло, БТЕ / SF
    150 250 400 600 1000
    Толщина пены, дюйм 0.5 " 948 1130 1313 1604 2188
    1 " 1896 2260 2625 3208 4375
    1,5 " 2844 3391 3938 4813 6563
    2 " 3792 4521 5250 6417 8750
    2.5 " 4740 5651 6563 8021 10938
    3 " 5688 6781 7875 9625 13125
    3,5 дюйма 6635 7911 9188 11229 15313
    4 " 7583 9042 10500 12833 17500

    Вернуться к началу


    Окружающая среда

    Q: Как продукты FOAMULAR® помогают окружающей среде?

    A: Owens Corning производит FOAMULAR® и другие строительные материалы, которые экономят энергию, снижают зависимость от ископаемого топлива и сокращают выбросы парниковых газов во всем мире.Изоляция зданий - одна из самых экономичных технологий по сокращению выбросов парниковых газов и энергии в мире.

    Owens Corning имеет все возможности для решения проблемы глобального изменения климата за счет повышения энергоэффективности, достигаемой за счет использования многих продуктов, которые он производит, и сокращения выбросов парниковых газов (ПГ), которые возникают, когда потребители используют эти продукты, включая FOAMULAR®.

    Q: Какой вспениватель используется для производства продуктов FOAMULAR®?

    A: Все заводы по производству пенопласта Owens Corning в США.Южная и Канада производят пенопласты с использованием запатентованной смеси вспенивающих агентов, которые позволяют Owens Corning производить вспененные продукты с нулевым озоновым разрушением и примерно на 70% меньшим потенциалом глобального потепления, чем вспениватели, которые использовались до конверсии вспенивающих агентов в 2009 году.

    Q: Где я могу найти паспорта безопасности материалов для FOAMULAR®?

    A: Паспорта безопасности материалов (MSDS) доступны на этом веб-сайте. Щелкните «Продукты» в главном меню слева, а затем щелкните любой «Продукт FOAMULAR®» в таблице.Найдите ссылку MSDS внизу каждой страницы продукта.

    Q: Классифицируются ли какие-либо продукты FOAMULAR® как опасные вещества?

    А: №

    Q: Какие данные доступны по уровням выбросов ЛОС для продуктов из полистирола FOAMULAR®?

    A: FOAMULAR® в настоящее время является единственным изоляционным продуктом из экструдированного полистирола, который сертифицирован GREENGUARD® по качеству воздуха в помещениях Институтом окружающей среды GREENGUARD в соответствии со стандартом GREENGUARD для продуктов с низким уровнем выбросов.Для получения более подробной информации см. Раздел «Устойчивое развитие» на этом веб-сайте и Сертификат качества воздуха в помещениях GREENGUARD.

    В: Содержит ли FOAMULAR® формальдегид?

    A: Формальдегид не входит в состав рецептуры продуктов FOAMULAR®. FOAMULAR® в настоящее время является единственным изоляционным продуктом из экструдированного полистирола, который имеет сертификат качества воздуха в помещениях GREENGUARD®, сертифицированный Институтом окружающей среды GREENGUARD в соответствии со стандартом GREENGUARD для продуктов с низким уровнем выбросов.Для получения более подробной информации см. Раздел «Устойчивое развитие» на этом веб-сайте и Сертификат качества воздуха в помещениях GREENGUARD.

    Вернуться к началу


    Свойства и гарантии

    Q: Почему я должен выбирать изоляцию FOAMULAR®?

    A: FOAMULAR® известен своим долгосрочным стабильным значением R, равным 5 на дюйм толщины. Изоляция из экструдированного полистирола FOAMULAR® также ценится за свою превосходную устойчивость к влаге во многих формах, которые она присутствует в конструкции и вокруг нее, а также за ее способность сохранять свои свойства в присутствии влаги.

    Q: Какова долговечность FOAMULAR® в строительстве?

    A: FOAMULAR® известен своим долгосрочным стабильным значением R, равным 5 на дюйм толщины. Изоляция из экструдированного полистирола FOAMULAR® также ценится за свою превосходную устойчивость к влаге во многих формах, которые она присутствует в конструкции и вокруг нее, а также за ее способность сохранять свои свойства в присутствии влаги.

    Q: Гарантия на изоляционные материалы FOAMULAR®?

    А: Да.Гарантируется, что FOAMULAR® не имеет дефектов материала и / или изготовления, а также отвечает требованиям к физическим свойствам ASTM C578 и CAN / ULC S701. Гарантируется сохранение физических свойств, заявленных на момент покупки, в течение 20 лет с даты изготовления. Кроме того, гарантируется сохранение 90 процентов (%) заявленной R-ценности в течение 20 лет с даты изготовления.

    В: Что такое R-значение?

    A: R-значение - это мера сопротивления тепловому потоку для отдельного материала, такого как изоляция, или для сборки материалов, таких как стена или крыша.Чем выше R-значение (сопротивление), тем больше изоляционная способность. Значение R выражается в ºF · ft² · ч / Btu (K · м² / Вт). Для сборок сумма значений R компонентов в сборке, всего R = 1 / U.

    Q: Каков R-показатель у изоляции FOAMULAR®?

    A: Изготовлено в соответствии с типами категорий ASTM C578, минимальное значение R * составляет 5 на дюйм толщины,

    * Тепловое сопротивление, толщина 1,00 дюйм (25,4 мм), минимум, ºF · ft² · ч / BTU (K · м² / Вт), измеренное при средней температуре 75 + или - 2ºF (24 + или - 1ºC).Значение R на дюйм толщины при других средних температурах: 5,6 при 25 ºF, 5,4 при 40 ºF. Измерено в соответствии с ASTM C518.

    В: Что такое U-значение?

    A: Показатель U - это мера фактической передачи тепла через строительную конструкцию , такую ​​как стена или крыша. Более низкое значение U указывает на более низкую теплопередачу или лучшую теплоизоляцию. U = 1 / R. Значение U выражается в британских тепловых единицах / час на квадратный фут ºF. (Вт / м² ºC)

    Q: Что такое «коэффициент отражения R» в изоляции?

    A: «Reflective R» - это ссылка на метод, который изоляция может использовать для сопротивления теплопередаче.Он работает только в том случае, если изоляция 1) имеет отражающую поверхность и 2) если в конструкции созданы условия, позволяющие работать «отражающей R». Условия заключаются в том, что отражающая поверхность должна примыкать к мертвому воздушному пространству , которое ограничено гладкими параллельными поверхностями , и отражающая поверхность должна оставаться чистой и неповрежденной с течением времени. Передача тепла происходит в трех режимах: теплопроводность (от молекулы к молекуле через твердые тела), конвекция (воздушные потоки) и излучение (инфракрасные «лучи»).Поскольку перенос излучения распространяется как «луч» энергии, его можно свести к минимуму за счет того, что многие поверхности прерывают «четкий обзор» движения, например волокна в стекловолоконной изоляции или стенки ячеек в пенопластовой изоляции. Или перенос излучения может быть минимизирован за счет отражающих поверхностей по обе стороны от соседнего воздушного пространства, которые отражают лучистой энергии от поверхности, или которые уменьшают излучение с другой стороны. Это «отражающее R-значение».Количественная оценка «отраженного R» является предметом некоторых споров и путаницы в строительной отрасли из-за факторов, которые могут минимизировать его эффективность в реальном строительстве.

    Q: Заявлены ли для FOAMULAR® значения коэффициента отражения R?

    A: Нет. Заявления о отражении не делаются, потому что: 1) FOAMULAR® не производится с отражающей облицовочной поверхностью и, 2) обычно FOAMULAR® и пенопласт в целом используются в приложениях, в которых реальные условия строительства не соответствуют лабораторным условиям, необходимым для эффективности «отражающего R».

    Q: Почему долгосрочный рейтинг термического сопротивления (LTTR) или «метод тонких срезов» (CAN / ULC S770), используемый Ассоциацией производителей полиизоциануратов (PIMA), не является предпочтительным методом для проверки тепловых характеристик?

    A: CAN / ULC S770 не является предпочтительным, потому что в нескольких исследованиях было показано, что он переоценивает устаревшее R-значение или LTTR. Некоторые изоляционные материалы из пенопласта имеют структуру с закрытыми ячейками, заполненную газообразным вспенивающим агентом, специально выбранным из-за его низкой теплопроводности для улучшения тепловых характеристик изоляционной панели из пеноматериала.В течение длительного периода времени (от 50 до 75 лет) часть вспенивающего агента диффундирует через толщу пены, заменяясь воздухом, который диффундирует в структуру ячеек. Из-за этого движения газа общее тепловое сопротивление (значение R) изоляционного материала со временем уменьшается. Это явление обычно называют «старением».

    Точное определение R-значения выдержки всех пенопластовых изоляционных материалов важно, потому что 1) проектировщикам нужны точные долгосрочные данные о тепловых характеристиках для определения нагрузок на отопление и охлаждение зданий и бытовых приборов, и 2) изоляционные материалы сравниваются с одним другой - по цене и тепловым характеристикам.

    Q: Какова прочность на сжатие изоляции FOAMULAR®?

    A: Изготовлено в соответствии с типами категорий ASTM C578, минимальная прочность на сжатие в фунтах на квадратный дюйм (фунт / кв. Дюйм) для каждого продукта / типа указана ниже:

    FOAMULAR®150 Тип X 15 фунтов на кв. Дюйм мин.
    FOAMULAR® 250 Тип IV 25 фунтов на кв. Дюйм мин.
    FOAMULAR® 400 Тип VI 40 фунтов на кв. Дюйм мин.
    FOAMULAR® 600 Тип VII 60 фунтов на кв. Дюйм мин.
    FOAMULAR® 1000 Тип V 100 фунтов на кв. Дюйм мин.

    Q: Какова плотность изоляционных материалов FOAMULAR®?

    A: Изготовлено в соответствии с категориями типов ASTM C578, минимальная плотность в фунтах на кубический фут (pcf) указана ниже для каждого продукта / типа:

    FOAMULAR® 150 Тип X 1.30 шт. Фут мин.
    FOAMULAR® 250 Тип IV 1,55 шт. Фут мин.
    FOAMULAR® 400 Тип VI 1,80 шт. Фут мин.
    FOAMULAR® 600 Тип VII 2,20 pcf мин.
    FOAMULAR® 1000 Тип V 3,00 шт. Фут мин.

    Q: Каков вес на квадратный фут утеплителя FOAMULAR®?

    A: Основанный на минимальной плотности, предписанной ASTM C578, типичный вес в фунтах на квадратный фут (psf) на дощатый фут (12 дюймов x 12 дюймов x 1 дюйм) для продуктов FOAMULAR® показан ниже:

    FOAMULAR® 150 0.12 фунтов на квадратный дюйм
    FOAMULAR® 250 0,13 фунта / кв. Дюйм
    FOAMULAR® 400 0,15 фунта / кв. Дюйм
    FOAMULAR® 600 0,18 фунта / кв. Дюйм
    FOAMULAR® 1000 0,25 фунта / кв. Дюйм

    В: Какова максимальная температура использования продуктов FOAMULAR®?

    A: FOAMULAR® не рекомендуется использовать при устойчивых температурах, превышающих 165 ºF.Не используйте его в контакте с поверхностями, такими как трубы или дымоходы, которые имеют температуру выше 150 ºF.

    Q: Какие методы резки рекомендуются для нанесения FOAMULAR®?

    A: FOAMULAR® можно разрезать несколькими способами. Используя бритвенный нож и линейку, можно слегка надрезать доску, а затем щелкнуть по линии надреза. Либо доски FOAMULAR® можно разрезать с помощью ручной или циркулярной пилы. Или термопласт FOAMULAR® можно разрезать с помощью устройства для резки горячей проволоки.При резке FOAMULAR® всегда используйте защитные очки для защиты от мелких частиц, которые могут быть выброшены во время резки.

    Q: Можно ли резать FOAMULAR® горячей проволокой?

    А: Да. FOAMULAR® - продукт из экструдированного полистирола. Полистирол термопластичен и его можно разрезать горячим кусачком.

    Q: Какова паропроницаемость изоляции FOAMULAR®?

    A: Изготовлен в соответствии с типовыми категориями ASTM C578, максимальная проницаемость для водяного пара (WVP) составляет 1.1 химическая завивка для толщины 1 дюйм. Фактические значения WVP уменьшаются с увеличением толщины. Для FOAMULAR® 150 и 250 толщиной 2 дюйма WVP = 0,70. Для FOAMULAR® 150 и 250 толщиной 3 дюйма WVP = 0,60 доп. WVP измеряется в соответствии с ASTM E96.

    Q: Способствует ли FOAMULAR® росту плесени или грибка?

    A: No. Необработанный, необработанный FOAMULAR® был испытан в соответствии с методом ASTM C665-98 и C1338-00. Это 28-дневный сравнительный тест, чтобы определить, способствуют ли изоляционные материалы росту грибков не больше, чем окружающие материалы изолируемой конструкции.Для метода ASTM C1338-00 используются пять грибковых культур: Aspergillus niger (Американская коллекция типовых культур 9642), Aspergillus versicolor (ATCC 11730), Chaetomium globosum (ATCC 6205), Aspergillus flavus (ATCC 9643) и Penicillium funiculosum (ATCC 11 797). ). Микроскопическое исследование тестового изоляционного материала после 28 дней инкубации не показало роста грибков.

    Тем не менее, плесень и грибок могут расти на любой поверхности, если присутствуют споры плесени (в большом количестве в окружающей среде), подходящая температура (от 40 до 100 ° F), пищевые продукты (например, пылевые пленки) и влажность.Споры плесени, температура и пыль находятся вне нашего контроля. Таким образом, ключевым моментом является выбор изоляционных материалов, таких как экструдированный полистирол FOAMULAR®, которые противостоят водопоглощению и накоплению.

    Q: Что входит в стандартную поставку грузовика FOAMULAR®?

    A: Количество FOAMULAR®, перевозимое на грузовике, зависит от размера и толщины продукта. Для получения полной информации см. Публикацию Owens Corning «Packaging and Truck Loading Data Sheet», Pub. № 23501-D доступен на странице «Продукты» этого веб-сайта.

    Q: Каковы требования к хранению FOAMULAR®?

    A: Упаковка FOAMULAR® разработана таким образом, чтобы минимизировать проникновение воды и ультрафиолетового света. Допускается хранение вне помещения при условии, что FOAMULAR® остается в исходной упаковке. FOAMULAR® имеет действительно закрытую структуру ячеек и состоит из гидрофильного полистирола, что делает его очень устойчивым к водопоглощению. Однако FOAMULAR® (полистирол) чувствителен к продолжительному воздействию ультрафиолета, поэтому до установки он должен оставаться в оригинальной упаковке.Продолжительное хранение на открытом воздухе может привести к скоплению влаги в складках упаковки устройства. Хотя сам FOAMULAR® не подвержен воздействию влаги, накопленная со временем влага в сочетании с грязью и пылью на рабочем месте может привести к росту плесени и грибка на упаковке или на FOAMULAR®. FOAMULAR® не поддерживает рост плесени / грибка, но накопление грязи, влаги и высоких температур на рабочем месте будет способствовать росту плесени / грибка внутри или на упакованном устройстве.

    Некоторые изоляционные материалы из жесткого пенопласта очень чувствительны к водопоглощению, и на них могут распространяться исключения из гарантии, если они хранятся на открытом воздухе или подвергаются воздействию влаги.Проверьте и сравните с гарантией FOAMULAR®, в которой нет таких исключений.

    Вернуться к началу


    Не видите свой вопрос выше? Спроси нас.

    Камины, печи и методы герметизации дымоходов

    Sweep Safe Техническое обновление три.

    Здравствуйте, коллеги-трубочисты и профессионалы отрасли, добро пожаловать в сегодняшнюю техническую новость! методы и оборудование герметизации.

    Камины, печи, дымоходы и дверцы доступа бывают разных форм, размеров и из материалов, поэтому мы должны иметь доступ к различным методам и методам их герметизации в целях чистого и безопасного процесса подметания.

    Мы все знаем, что пылесос, который мы используем, предназначен для удаления и сбора пыли, однако вакуум неэффективен в плохо закрытых или больших отверстиях, поэтому мы должны иметь возможность герметизировать и инкапсулировать область и при этом иметь доступ для уборки. Герметизация отверстия значительно увеличивает эффект вакуума и при использовании вызывает зону отрицательного давления внутри. Это отрицательное давление будет всасывать наружный воздух вместо выталкивания сажи.

    Посмотрите наше видео ниже, где мы показываем некоторые из рекомендуемых нами методов.

    Существуют различные методы уплотнения, которые рекомендуются с точки зрения безопасности при подметании, к ним относятся:

  • Ткань или листы для сажи и расширяющиеся столбы и, возможно, лента.
  • Полиэтиленовая пленка и магниты.
  • Полиэтиленовая пленка и лента.
  • Листы или сажистая ткань с насадками и зажимами для рыночных прилавков, магнитами или лентой.
  • Можно использовать смесь вышеперечисленных способов крепления.

    Блоки из губки

    Блоки из губки, используемые для заглушки открытого огня с помощью кирпичной кладки

    Метод герметизации блока из губки, вероятно, самый простой и очень эффективный. Метод состоит в том, чтобы иметь один губчатый блок с разрезом в центре или два отдельных блока, которые немного превышают размер отверстия, которое нужно закрыть, и сжимают их на месте со стержнем и щеткой, уже на месте внутри прорези в центре.
    Губчатые блоки почти герметичны.

    Подсказка: спросите у некоторых трубочистов на форумах трубочистов, какая у них любимая плотность губки и какой размер лучше всего подходит для какого отверстия. Губки толщиной около 150 мм подходят для большинства применений.

    Губчатый блок, используемый для герметизации дверцы сажи с высоким уровнем

    Столбы и лента для сажи

    Этот метод отлично подходит для больших отверстий, таких как угли или большие открытые костры.
    Ткань или лист сажи помещают поверх отверстия так, чтобы кисть или цеп уже находились на грязной стороне.
    Расширяющиеся стойки используются для удержания вытянутого листа или сажи на месте за счет сил сжатия. Простыня закрывает устье проема. Ленту можно использовать по краям, чтобы сформировать уплотнение.

    Сажистая пленка и столбы

    Предупреждение, если при использовании ленты поверхности могут быть повреждены

    Раскладные столбы очень прочные и обладают большой силой, они могут легко поднять огонь, поэтому их лучше всего использовать в углублениях из сплошного кирпича.

    Полиэтиленовая пленка и магниты

    Полиэтиленовая пленка и магниты изменили способ работы многих уборочных машин, теперь мы впервые можем видеть, что падает в реальном времени, как это происходит, что означает, что мы можем работать чище и безопаснее с меньше риска.
    Магниты можно использовать для прослоения полиэтиленовой пленки, временного приклеивания к печам и каминам из черных металлов. Это дает отличное уплотнение без использования ленты. Полиэтиленовые листы имеют предварительно сформированное отверстие для прохода через него. Использование пластикового Т-образного элемента 40 мм и некоторых пластиковых трубок диаметром 40 мм упрощает установку вакуумного сопла и делает поверхность с низким коэффициентом трения, через которую проходят стержни.

    Метод поли и магнита - один из лучших для роторного подметания.

    Полиэтиленовый лист и установка для запечатывания магнитов

    Сажистые листы и зажимы для рыночных прилавков

    Этот метод часто используется для герметизации навесов, которые могут иметь три открытых стороны.Я разобью его на маркеры
    • Закрепите твердый слой сажи по бокам купола с помощью магнитов или зажимов для рыночных прилавков, оставив немного лишней ткани спереди
    • Закрепите сажевую ткань с помощью насадки для широкого доступа к передней части купола с помощью зажимов или магнитов
    • Сложите и сложите края переднего и бокового листов вместе, чтобы получился угол, сверните его несколько раз, чтобы получилась колбаса, и закрепите несколько зажимов на складках, чтобы закрепить.
    • Теперь у вас будет трехсторонняя палатка, подвешенная между навесом, боковыми стенками и очагом.
    • Включите пылесос и закрепите насадку в грязной зоне
    • Поместите головку щетки или цеп внутрь палатки, чтобы ее можно было подмести, с помощью стержня, пропущенного через нос листа
    • При необходимости прикрепите палатку к очагу, навесу и стены с помощью подходящей ленты, соблюдая особую осторожность, чтобы не повредить поверхности с помощью ленты.

    Лист сажи с подметающим соплом

    Сажистый лист с соплом и методом уплотнения магнитом

    Сажистый лист с прикрепленным подметающим соплом можно использовать во многих сценариях.Лучше всего подметать вручную, так как сопло можно толкать вперед и назад. Втулка должна использоваться для ротационных методов.

    Его можно прикрепить с помощью раскладывающихся столбов, ленты, магнитов и рыночных зажимов. В отличие от поли эти листы необходимо время от времени стирать.

    Эти листы сажи бывают разных форм и размеров. Некоторые из них оснащены застежками-липучками, чтобы легко обернуть трубы печи с дверцами доступа.

    Лист сажи с форсункой, метод запечатывания оберткой.

    Метод полной герметизации или метод палатки

    Метод полной герметизации включает создание палатки вокруг всей рабочей зоны, а затем второй метод герметизации, закрывающий подметающее отверстие.
    Этот метод часто используется в величественных домах, дворцах и местах, вызывающих особую озабоченность, где риски выше, чем обычно.
    При использовании метода, когда вы находитесь внутри палатки, следует учесть несколько дополнительных моментов.

    • Соответствующие СИЗ
    • Перегрев и гидратация
    • Стоимость работ
    • Время
    • Возможное повреждение потолка при использовании подпорок
    • Пространство
    • Есть много национальных доверительных собственников, которые сейчас настаивают на этом типе дополнительной защиты.

    Метод герметизации палатки

    Существует множество возможных методов герметизации устройств и проемов, де-факто метода не существует, и, действительно, часто необходимо комбинировать несколько различных методов вместе, чтобы предотвратить утечку сажи и надлежащим образом защитить собственность.

    Независимо от того, насколько хорош метод герметизации, ничто не может заменить создание безопасной рабочей зоны с подходящим напольным покрытием и листами, поскольку герметизация всегда должна использоваться в сочетании с, а не вместо.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
