Герметизация печной трубы на крыше из профнастила

Главная » Дымовые » Средства для герметизации печной трубы на крыше из профнастила

На чтение 4 мин

Содержание

1. Требования к гидроизоляции
2. Последствия некачественной герметизации
3. Разновидности средств для герметизации
4. Заделка щели

При установке печной трубы на кровле здания нарушается герметичность гидроизоляции и повышается риск прохождения влаги при атмосферных осадках. Необходимо знать, как обеспечивается герметизация печной трубы на крыше из профнастила.

Гидроизоляция трубы на крыше

Требования к гидроизоляции

Существуют стандартные требования к гидроизоляции трубы на крыше из профнастила:

1. Повышенная сопротивляемость воздействию влаги. Кровля постоянно находится под влиянием атмосферных осадков, и гидроизоляция должна быть устойчивой к долговременному испытанию повышенной влажностью и не допускать протекания.
2. Устойчивость к колебаниям температуры. Кирпичная прямоугольная труба в отопительный сезон может разогреваться до высоких температур, а в сильные морозы гидроизоляция испытывается минусовыми температурами. Последствия таких перепадов не должны сказываться на герметичности. Солнечные лучи также подвергают гидроизоляцию дополнительным испытаниям на прочность, поэтому необходима устойчивость под воздействием ультрафиолетового излучения.
3. Износостойкость. Элементы, обеспечивающие герметичность кровли на участке дымохода, должны иметь срок надежной службы не меньше, чем другие детали крыши.
4. Совместимость гидроизоляции с кровлей. Необходимо выбирать самый подходящий способ герметизации трубы, с учетом кровельного материала и конструкции крыши, чтобы не возникали зазоры между дымоходом и настилом.

Последствия некачественной герметизации

При некачественном выполнении работ по герметизации шва в месте примыкания кровли к трубе дымохода возможно протекание влаги в образовавшиеся зазоры, это может привести к следующим негативным последствиям:

• загнивание деревянного каркаса крыши в результате продолжительного воздействия влаги или его деформация;
• протекание влаги приводит к образованию конденсата и остыванию трубы, что отрицательно сказывается на тяге в дымоходе;
• большие объемы жидкости, просочившейся в зазоры после атмосферных осадков, способны нанести большой ущерб внутренней отделке помещений;
• профнастил подвергается процессам коррозии с нижней стороны, так как эта часть материала защищена не так хорошо, как наружная;
• намокает утеплитель крыши, это ухудшает его свойства.

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

1. Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
2. Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
3. Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
4. Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
5. Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
6. Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Заделка щели

Домовладельцам, которые не знают, как изолировать печную трубу на крыше, но хотят это сделать своими руками, необходимо придерживаться строительных норм и правил. В случае несоблюдения требований придется переделывать работу, а зданию будет нанесен материальный урон.

Существуют традиционные методы заделки щелей вокруг дымохода, а также новые технологии.

При использовании традиционного метода следует в нижней части трубы выполнить фартук из оцинкованного листа, его цвет должен совпадать с цветом кровельного материала. Выполнять работы требуется в следующем порядке:

1. Гидроизоляцию и утепляющий слой, которые были подрезаны при обустройстве дымохода, прикрепить к наружной стене кирпичной трубы и подклеить, используя строительный скотч.
2. По периметру дымохода оформить неглубокую штробу при помощи болгарки или другого инструмента, предварительно отметив линией. Поместить в углубление верхнюю планку для примыкания.
3. После завершения процесса установки закрепить планку дополнительно, применив термостойкий герметик.
4. При оформлении нижнего участка фартука выполнить нахлест в 10-15 см. Оснастить эту часть галстуком из гидроизоляционной ленты, чтобы защитить от протеканий.

Поделиться

Проход кирпичной трубы через кровлю

Рис. 1.

Протечка кирпичной дымоходной трубы – одна из главных проблем дымоходной системы, возникающая чаще, чем любая другая проблема каминов. Обычно, главным виновником протечек является водопроницаемость металлического листа между трубой и крышей.

Как же избежать таких неприятностей и добиться того, чтобы вода не проникала сквозь щели около дымовой трубы в дом?

Считается, что наиболее грамотное решение – это установка двухслойной водной изоляции. Первый слой состоит из L- образных прямоугольных листов металла, которые закрывают пространство вокруг дымоходной трубы. Второй слой также металлический, закрывающий первый слой с определенным шагом.

Понятно, что при такой изоляции углы дымовой трубы будут особенно уязвимыми. Поэтому даже небольшой открытый участок нужно будет герметично законопатить высококачественным уретановым материалом или же широкой гофрированной металлической лентой, которой будет удобно обертывать углы дымовой трубы. Эти методы решат локальную проблему водонепроницаемости, но не будут заменой перекрытия всех проблемных зон около трубы, которые все-таки нужно закрывать металлическими листами.

Тип материала, используемого для прошивки, должен иметь такие физико-химические свойства, чтобы не только надежно задерживать воду, но и расширяться и сжиматься по мере необходимости, ведь он будет находиться около горячей дымовой трубы. Выбор металла, используемого для этой цели, обычно с зависит от местности, где вы живете и традиций здешних строителей. Это может быть алюминий и оцинкованная сталь или же медь, которая является самым прочным и дорогим материалом.

Еще одно преимущество меди – это то, что медные L-образные уголки могут быть спаяны в водонепроницаемый «фартук». Также некоторые кровельщики используют для защиты околотрубного пространства свинец, который фантастически легко гнется при формовке. Но, независимо от того, какой материал используется для этих целей, он должен быть установлен таким образом, чтобы хорошо противостоять воде.

Рис. 2.

В настоящий момент существуют несколько методов изоляции пространства около дымовой трубы.

Первый, уже упомянутый выше, когда согнутые металлические листы, накладываются друг на друга (Рис.1) и пришпиливаются к крыше саморезами. Это позволяет надежно защитить трубу от атмосферных осадков даже при сильном ветре, когда вода будет попадать в «узкие места» крыши. Главное при проведении подобных работ – аккуратность и соблюдение простых методов наложения, которые обеспечат хорошую гидроизоляцию и исключат применение герметика. На рисунках видны два этапа такой работы: первый без черепицы, а второй (рис.2) – финишный, показывающий как должна выглядеть крыша после прошивки и покрытия черепицей.

Еще один известный метод гидроизоляции – использование цельного металлического листа, одна сторона которого вырезается зигзагообразно. Каждый острый угол при этом загибается на несколько сантиметров и вставляется с определенным шагом в предварительно углубленные горизонтальные швы кирпичного дымохода. Такой метод защиты дымовой трубы считается более надежным, хотя и требует гораздо больше времени на раскрой и подготовку металлического листа.

В любом случае не жалейте своих усилий по гидроизоляции трубы и делайте это максимально тщательно, чтобы не зависеть от погодных условий и не бояться проливных дождей. Используйте при этом хорошо проверенные и испытанные методы гидроизоляции, так как крыша около дымовой трубы не является лучшим местом для экспериментирования и изобретательства. Если, конечно, вам не будет жалко своего времени и денег на исправление своей малоквалифицированной работы.

Отдельное слово нужно сказать о герметиках. Герметики часто используются вместо раствора для гидроизоляции кирпичных дымоходных и это вполне приемлемый вариант, особенно в приморских районах, когда из-за сильного ветра дождь заливает крышу под разными углами.

Когда дымоход расположен в нижней части ската крыши, в этом месте обычно устанавливается водонепроницаемая мембрана из модифицированного битума, которая предотвращает утечку дождевой воды в дымоход. То есть часть крыши под трубой закрывается мембраной, которая, в свою очередь, покрывается металлическим листом, а сверху – и черепицей, как и остальная кровля. При этом владельцу дома, конечно, придется раз в один или два года проверять целостность водоизоляционного слоя и определять наличие трещин в кирпичной кладке трубы. Небольшие трещины могут быть законопачены специальными герметическими смесями на силиконовой основе, которые можно легко приобрести в магазине. С эти способом согласны не все каминные специалисты и кровельщики, но, тем не менее, это отличный способ держать воду и не давать ей просачиваться в кирпич.

Конденсат в дымоходе

Немецкие дымоходы

Вытяжка для камина

Ремонт гидроизоляции

Герметизация кирпичной трубы на крыше из металлочерепицы

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

• небольшой вес;
• простота укладки;
• долговечность;
• экологичность;
• негорючесть;
• доступная цена;
• устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

• сложность покрытия крыши сложной конфигурации;
• большое количество отходов материала при укладке на фигурную крышу;
• шум от ударов по металлу при дожде и сходе снежных масс;
• большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

• прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
• труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
• в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
• чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

• для зоны в 1,5 метра от конька достаточно высоты в 50 см;
• для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
• дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

• верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
• порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
• важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
• нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

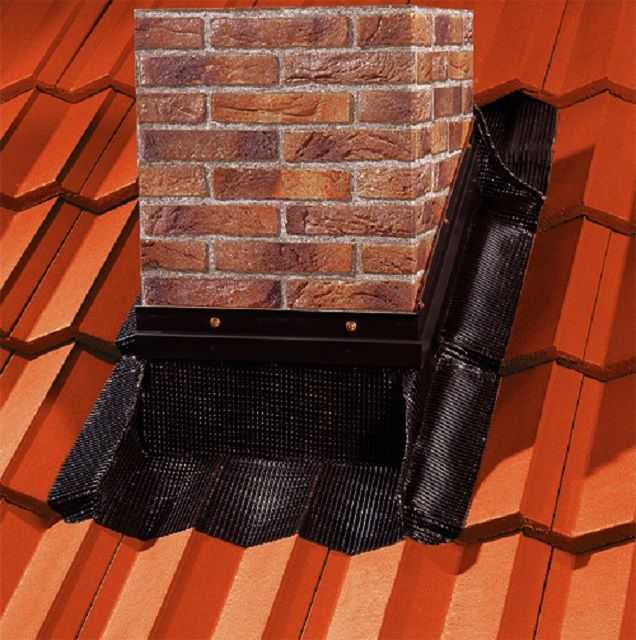

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

• Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
• Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
• Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
• Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

• Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
• Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
• Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
• Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

1. По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
2. Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
3. Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута.

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Видео-инструкция

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

• Нижнюю планку необходимо приложить к стене и провести линию карандашом.
• Таким же образом размечают остальные элементы.
• Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
• Готовые штробы необходимо промыть водой от пыли и высушить.
• Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
• После укладки кромок доборных элементов в штробы их нужно залить герметиком.
• Для фиксации на трубу используются кровельные саморезы.
• Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
• Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Герметизация труб через бетонные стены и полы

Водонепроницаемые модульные уплотнения

Водонепроницаемое уплотнение для труб через бетонные стены

Доступно в Westatlantic – модернизированные модульные уплотнения для труб.

Модульные уплотнения с новой возможностью контроля крутящего момента при установке обеспечивают оптимальную герметичность. Крепежные детали из нержавеющей стали 316L и закладные пластинчатые гайки обеспечивают повышенный класс трубных уплотнений, отличающийся от других.

WA-MS обеспечивают герметичный проход трубы через стенную муфту или отверстия для колонкового бурения.

Уплотнение WA-MS для труб большого диаметра. Стяжные гайки заделаны в пластину – без потерь деталей.

Подходит для всех американских и международных размеров труб.

Водонепроницаемость: при давлении до 5 бар (72 фунта на кв. дюйм).

(от -40°C до +80°C) рабочий диапазон. (от -40F до 176F)

Затяжка болтов расширяет эластомер, оптимальная герметичность подтверждается окном головки болта.

Закладные гайки для крепежа – при установке не потеряются детали.

Эластомер EDPM или NBR.

Request email quote or call Westatlantic 1-902 455-4455















See seal sizing charts

Водонепроницаемые решения для проходки труб в очистных сооружениях, туннелях для хранения сточных вод, соединительные трубы люков, подземные туннели, фундаментные конструкции.

Преимущества / улучшения

Герметизация проходов труб через бетонные стены.
Окошки с информацией о крутящем моменте в головке болта
Гайки, встроенные в прижимные пластины
Уплотнение 72 фунта на кв. дюйм / 5 бар до 160 футов. водонапорный
Уплотнения для труб из ПВХ, ПЭВП и стали
Уплотнения для труб большого диаметра

Утечек нет.

• Подтверждение оптимальной герметичности с первого взгляда .

Герметичность до 72 фунтов на кв. дюйм (5 бар) (одобрено регистром Ллойда).

“Yellow window indicators” – “Safe” – “Watertight”



Modular seals install Guide

Modular seal sizing Chart

Modular seal links spec



Дополнительная информация:

Модульное уплотнение WA Введение

5 Наиболее эффективные модульные уплотнения0022

I NSTALL GUIDE Руководство по установке

Руководство по уплотнениям модульной трубы

Модульные уплотнения Links French-Canada Установка Manua L 9003

1 WAS

Уплотнения негерметичных звеньев «Ремонт»

* * * *

---

Модульные уплотнения с резиновыми звеньями для масла и газа

Модульные уплотнения с резиной NBR для нефти и газа и гайками и болтами из нержавеющей стали 316L. Резиновый эластомер NBR обеспечивает долговечность, изоляцию и безопасность стальных труб для нефтегазовой промышленности.

Уплотнения 72 psi с защитой от коррозии Болты и гайки 316L. Модульные уплотнения с визуальным подтверждением герметичности.

Уплотнение для труб большого диаметра Специализированный для нефтеперерабатывающих заводов и объектов по переработке нефти и газа, обеспечивающий безопасность и длительный срок службы.
Визуальные индикаторы крутящего момента – обеспечивают безопасность установки.

• Встроенное смотровое окно – точное подтверждение установки.
• Нет времени ожидания между затяжками.
• Повторная затяжка не требует много времени.

Системы компонентов для труб, проходящих через стену, состоящие из интегрированной сборки стеновых муфт – трубных муфт – модульных уплотнений.

Запросить расценки по электронной почте или позвонить Westatlantic 1-902 455-4455

---

ДИСКОВЫЕ УПЛОТНЕНИЯ для многотрубного уплотнения Установки WA-GP: ПОДРОБНЕЕ

Герметизация нескольких труб через один и тот же сердечник. Водонепроницаемость до 36 фунтов на квадратный дюйм напорной воды. .

По вопросам цен обращайтесь в Westatlantic Tech Corp. США и Канаду.



---

Компрессионная шайба – уплотнения для труб Установки WA-GP для водонепроницаемого соединения труб через бетонные стены. Для дисковых уплотнений требуется только очень низкая опорная поверхность. Идеально подходит для водонепроницаемых соединений труб через стенки люков.

Уплотнительные шайбы для сквозных каналов и труб. Включая разделенные версии для уже установленных труб.

Размер уплотнения компрессионного диска определяется на основе количества труб или кабелепроводов, проходящих через одно и то же отверстие. Размер отверстия является определяющим фактором для количества труб, которые можно герметизировать с помощью многодисковых компрессионных уплотнений.

Уплотнение труб компрессионным диском используется  для нескольких труб, проходящих через одно и то же отверстие, больших кольцевых пространств, отверстий или отверстий в сердечнике, которые слишком малы для других типов уплотнений труб, когда требуются уплотнения более высокого давления. Эксцентриковые компрессионные дисковые уплотнения используются для труб, которые проходят не по центру через втулку трубы или буровой керн.

• См. Решения для дисковых уплотнений на стр.
• Специализированные уплотнения для труб
• Труба не отцентрирована Дисковые уплотнения


Запросите расценки по электронной почте или позвоните по телефону Westatlantic 1-902 455-4455

---

ФЛАНЦЫ ДЛЯ ЛОЖЕЙ: Блоки WA-PF обеспечивают герметизацию труб 9000. Заливают в стену вокруг трубы через фундаментную стену, плиты перекрытий, бассейны, бетонные плиты катка. Установки предотвращают просачивание воды вдоль трубы через бетон.











Фланцы лужи EDPM обеспечивают верхний уровень воды, когда непрерывная труба проходит через стену.

Request email quote or call Westatlantic 1-902 455-4455

READ MORE

---

Downloads:

• Ductile Iron pipe Sizes
• Размер стальной трубы



Уплотнители проходки через стену: Westatlantic Tech Corp. Hoff, GKD, кольцевое пространство, сердцевина, стеновые муфты, большие трубы, кабелепровод, уплотнение проникновения, сквозные бетонные стены, уплотнения кольцевого пространства, высокий напор, уплотнения 72 фунта на квадратный дюйм, водонепроницаемые соединения. WA, Integra, EDPM, NBR, вода, канализация, нержавейка 316L, гайки, болты, метизы. люк, механические уплотнения. США: Техас, Техас, Хьюстон, Нью-Йорк, Нью-Йорк, Иллинойс, Иллинойс, Северная Дакота, Северная Дакота, Айова, Айова, Огайо, Огайо, Мичиган. Нью-Йорк, штат Нью-Йорк, Юта, Арканзас, Кентукки, KC, Калифорния, Калифорния, Колорадо, Денвер. Луизиана, Лос-Анджелес, Флорида, Флорида. Пенсильвания, Пенсильвания. Висконсин, Висконсин. Канада, Онтарио, Оквилл, Торонто, Миссиссога. Альберта, AB; Эдмонтон, Калгари. Альберта, AB; Британская Колумбия, Британская Колумбия; Ванкувер, Саскачеван, Словакия; Саскатун, Манитоба, МБ; Виннипег, Квебек, королевский адвокат; Монреаль, Нью-Брансуик, Северная Каролина, Ньюфаундленд.

Герметизация вокруг трубы сквозь кирпичную стену [Решено]

Недавно я переехал со съемной квартиры в новый дом со своей семьей. Это красивый дом, его кирпичные стены снаружи кажутся очень стильными.

Я заметил довольно значительный зазор вокруг дренажной трубы через кирпичную стену. Я не был уверен, правильно ли заполнить этот пробел или нет. После некоторых исследований я обнаружил, что любые щели на стене создают большие проблемы в будущем, и их исправление в нужное время было бы полезным.

Я применил несколько рабочих и эффективных способов герметизации щели вокруг трубы в кирпичной стене, которыми я поделюсь в этой статье.

Прежде чем мы перейдем к непосредственным решениям, давайте разберемся с некоторыми очень важными вещами о причинах пробелов, с какими проблемами вам придется столкнуться, если вы их проигнорируете, и какие есть несколько золотых решений для устранения этих пробелов.

Содержание

В чем причина щели вокруг трубы, проходящей сквозь кирпичную стену?

Одной из основных причин этой проблемы является сверление. Есть много случаев, когда нам приходится сверлить кирпичные стены:

• Установка дренажных насосов.
• Сливная труба за пределами вашего гаража, ванной комнаты или кухни.
• Установка конденсатопровода снаружи от котла.

---

Почему важно заполнить зазор вокруг трубы через кирпичную стену дома?

Зазоры и трещины вокруг труб в вашем доме могут создать множество проблем. Многие домовладельцы часто игнорируют эти небольшие зазоры и трещины вокруг дренажной трубы, позже им приходится сталкиваться с серьезными проблемами из-за этой ошибки.

---

С какими проблемами вы можете столкнуться, если не заделаете щель вокруг трубы, проходящей через кирпичную стену?

Обычно, когда вы сверлите кирпичную или каменную стену для дренажной трубы или для установки других труб, вокруг трубы, которая входит или выходит из вашего дома, образуются зазоры.

Было бы лучше устранить эти проблемные щели как можно скорее, чтобы избежать этих проблем в вашем доме:

1. Проблема проникновения воды:

Попадание воды – это когда вода проникает через щели внутри вашего дома. Это вызывает некоторые большие проблемы в вашем доме, такие как отслаивание штукатурки стен, плесень, стержень и т. д.

2. Проблема сквозняка:

Зазор вокруг трубы создает проблему сквозняка. Сквозняк создает столько проблем, как холодный воздух, выходящий на улицу летом, и холодный воздух, проникающий в дом зимой. Это то, что полностью противоположно тому, что вы хотите, и требует немедленного исправления.

3. Легкое приглашение к насекомым и вредителям

Щели и щели между трубой и кирпичной стеной являются легким приглашением для тех гостей, с которыми вы не хотите встречаться, таких как мыши, тараканы, моль и т. д.

4. Увеличьте свой счет за электроэнергию

Щели в кирпичной стене позволяют холодному воздуху проникать в ваш дом и позволяют теплому воздуху вашей комнаты проходить через стену, что приводит к резкому увеличению ваших счетов за электроэнергию.

5. Зазоры смягчают внешний вид вашего дома

Трубы сквозь кирпичную стену видны снаружи, и если между трубами и стеной есть зазор, это выглядит очень странно и делает общий вид вашего дома устаревшим.

---

Мой личный опыт устранения зазора вокруг трубы, проходящей через кирпичную стену [Пошаговое руководство]

Вы должны заделать зазор между трубой и кирпичной стеной внутри и снаружи дома. В каждом случае нужно использовать разные материалы для эффективной герметизации.

Equipment Required For This Process

• Safety gloves
• Safety eye google
• Hammer
• Caulk gun
• Loctite Tile Foam
• Quickrete Advanced Polymer Concrete Crack Sealant
• Cement
• Utility Knife
• Chisel
• Ведро
• Губка

1. Заделайте зазор между трубой и кирпичной стеной внутри вашего дома

Эти простые шаги помогут вам избавиться от неприятных зазоров между трубой и кирпичной стеной вашего дома:

Шаг 1: Тщательно очистите поверхность

Если вы хотите добиться идеальной герметизации вокруг зазора, вам необходимо удалить грязь или мусор с поверхности с помощью сухой ткани, маленькой щетки и т. д.

Вы также можете использовать пылесос для обеспечить оптимальную очистку. Вы можете применить хитрость, чтобы очистить некоторые труднодоступные места. Используйте маленькую трубку и прикрепите ее к шлангу пылесоса с помощью крана. Таким образом, вы сможете эффективно очистить всю поверхность.

Шаг 2. Используйте качественные герметики

Использование правильного герметика является основой всего процесса ремонта. Вы должны знать, какой материал лучше всего работает с какой поверхностью.

1. Используйте расширительную пену

После тщательной очистки поверхности настало время использовать высококачественную расширительную пену вокруг трубы.

Если размер зазора составляет 1 дюйм, я бы рекомендовал использовать Loctite Tite Foam , это своего рода расширяющаяся пена, которая после нанесения способна расширяться в три раза по сравнению с ее фактической формой.

Пена Loctite для плитки совместима с большинством поверхностей, таких как дерево, кирпич, бетон, металл и камень.

2. Использование Цемент

Цемент — прочный, долговечный и долговечный материал, который можно использовать для заполнения щелей и трещин в кирпичных стенах.

• Первый шаг – сделать квадратное отверстие вокруг щели. Если щель узкая, это помогает очень хорошо нанести цемент. Для этого можно использовать молоток и зубило.

• Вторым этапом является подготовка зоны смешивания. Найдите место, свободное от грязи, мусора и других материалов, которые могут помешать. Убедитесь, что вам достаточно места, чтобы вам было удобно стоять.

• Третий шаг – замес партии цемента. Налейте немного воды в емкость для смешивания. Не наносите слишком много воды, иначе ничего не получится. Прочтите инструкцию на упаковке цемента.

• Наконец, рукой нанесите цемент вокруг зазора. Сначала убедитесь, что вы надели защитные перчатки. Вы также можете использовать для этого некоторые инструменты, такие как шпатель для полей. Нанесите цемент в зазор, чтобы заполнить все маленькие-большие пустоты.

• Теперь пришло время выровнять поверхность, для этого можно использовать влажную губку.

Шаг 3: Оставьте поверхность для полного отверждения

Какой бы метод вы ни использовали для герметизации зазора между трубой и кирпичной стеной, после завершения процесса герметизации оставьте поверхность на несколько дней, чтобы она затвердела должным образом.

2. Заделайте щель между трубой и кирпичной стеной снаружи дома

После герметизации щелей внутри вашего дома пришло время заделать их снаружи. Атмосфера на улице совершенно иная, чем внутри, и вам придется использовать другой герметик, чтобы заделать зазор между трубой и кирпичной стеной.

Я обсудил пошаговое руководство по герметизации таких типов зазоров:

Очистка внешней поверхности

Вы должны очистить внешнюю поверхность вокруг трубы и кирпичной стены, используя щетку, тряпки и немного вода.

Заделка герметиком

Заделка герметиком является наиболее эффективным и простым методом заполнения любого зазора. Убедитесь, что вы используете правильный герметик для уплотнения, чтобы в будущем у вас не возникло проблем с утечкой.

Я настоятельно рекомендую использовать Quikrete Advanced Полимерный герметик для трещин в бетоне. Большинство герметиков не работают эффективно с пластиком, но Quickrete Advance работает. Не путайте здесь со словом «бетон», этот материал также эффективен с кирпичными стенами. Посмотрите на снимок экрана, на котором эксперт по продукту Quickrete ответил на запрос клиента по этому поводу.

Герметик Quickrete более эффективен, чем герметик на основе полиуретана и силикона.

Хорошо работает с большинством пластиковых труб. Это идеальный герметик для наружных работ, который предотвращает повреждение водой и льдом.

Оставить на несколько дней для отверждения

После нанесения герметика необходимо подождать пару дней, чтобы он полностью затвердел и затвердел, а вокруг щели образовалась герметичная крышка.

Теперь вы все сделали и успешно нанесли герметик как внутри, так и снаружи.

Читайте также : Как герметизировать зазор между трубой из ПВХ и бетоном

---

Герметизация вокруг трубы и кирпичной стены

Любые зазоры и трещины требуют внимания, и вы должны немедленно исправить их в будущем дискомфорт. Зазоры вокруг трубы в кирпичной стене заделывать несложно, главное, чтобы у вас были правильные знания о материале и некоторых методах их устранения.

Не существует единого наилучшего способа заделать щель, поэтому я упомянул разные способы правильной герметизации щели. Я надеюсь, что в этой статье были рассмотрены все наилучшие возможные методы герметизации зазора между трубой и кирпичной стеной.

---

Советы и меры предосторожности

Всегда надевайте защитное снаряжение, прежде чем ремонтировать что-либо дома. Это особенно необходимо, когда вам приходится иметь дело с некоторыми вредными материалами, такими как пенопласт, цемент и т.  д.

Эти типы материалов при отверждении попадают на руки, и удалить их с одежды и рук становится очень сложно.

Пенопластовые герметики также легко воспламеняются, поэтому не используйте их вблизи источника огня.

---

Часто задаваемые вопросы

В.1 Как лучше всего герметизировать зазор вокруг трубы, проходящей через кирпичную стену?

Ответ: Лучший способ герметизации такого типа зазоров – это использование расширяющейся пены, если вы делаете это внутри своего дома, а снаружи вы можете использовать Quickrete Advance Sealant.

В.2 Какие существуют другие способы герметизации вокруг трубы, проходящей через кирпичную стену?

Ответ: Используя Loctite, такой как монтажная пена, и герметик Quickrete, вы можете легко исправить проблему зазора между трубой и кирпичной стеной, но есть и другие методы работы, такие как цементирование, уплотнение и т. д.

Q.3 Как долго это будет продолжаться Взять, чтобы запечатать вокруг трубы через кирпичную стену?

Ответ: Полное излечение займет несколько дней.

В.4 Что произойдет, если уплотнение недостаточно плотное?

Ответ: Если уплотнение недостаточно плотное, вода будет вытекать, и через щель в дом проникнут мыши и насекомые.

Сантехника и трубопроводы Air Sealing

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Новые дома ENERGY STAR для одной семьи, версия 3/3.1 (Rev. 11)

Национальный контрольный список оценщиков

Система теплозащитного кожуха.
4. Герметизация воздухом (если ниже не указано иное, «герметизация» означает использование герметика, пены или аналогичного материала).
4. 1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие проходы в некондиционируемое пространство герметизированы, с блокировкой / гидроизоляцией по мере необходимости.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.



Дом с нулевым энергопотреблением Министерства энергетики США (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.



2009 Международный кодекс энергосбережения (IECC)

.
Сантехника и электропроводка: Изоляция размещается между наружной частью и трубами. Изоляция из войлока обрезается, чтобы соответствовать проводке и водопроводу, или напыляемая / выдувная изоляция проходит за трубопроводом и проводкой.

402.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие. Источники инфильтрации (см. список ниже) должны быть загерметизированы, загерметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

• Все соединения, швы и проходки
• Коммунальные проходки
• Соединение краевой балки
• Другие источники проникновения.

2012 IECC

2012 IECC R402.4 Утечка воздуха. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха.

R402.4.1 Тепловая оболочка здания. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие.

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны.
Сантехника и электропроводка: Изоляция размещается между наружной стеной и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.

2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, шахты/проходы: шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или в некондиционируемое пространство, герметичны. Воздушный барьер и установка изоляции, сантехника и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.
Скрытые спринклеры. Скрытые спринклеры следует герметизировать только в соответствии с рекомендациями производителя. Для заполнения пустот между накладками спринклера пожаротушения и потолком нельзя использовать герметик или другие клеящие герметики.

2021 IECC

Таблица R402.4.1.1 Воздушный барьер, воздушное уплотнение и установка изоляции, шахты/проходы: шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметизированы воздухом для обеспечения возможности расширения сжатия и механической вибрации. Изоляция должна плотно прилегать к инженерным коммуникациям, чтобы поддерживать требуемые  R -значение. Сантехника и электропроводка: Изоляция размещается между наружной стеной и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой. Любые отверстия, созданные проводкой или сантехникой, должны быть загерметизированы.

Модернизация: 2009, 2012, 2015, 2018 и 2021 гг. IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



Международный жилищный кодекс (IRC) 2009 г.

Раздел P2606.1 Общие положения. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны быть покрыты свинцом, медью или оцинкованным железом или одобренным эластомерным материалом.

N1102.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие. Источники инфильтрации (см. список ниже) должны быть загерметизированы, загерметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

• Все соединения, швы и проходки
• Коммунальные проходки
• Соединение краевой балки
• Другие источники проникновения.

Таблица N1102.4.2 Воздушный барьер и изоляция Проверка Компонент Критерии, шахты, проходки: Шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или в некондиционируемое пространство, герметизированы воздухом.
Сантехника и электропроводка: Изоляция размещается между наружной частью и трубами. Изоляция из войлока обрезается, чтобы соответствовать проводке и водопроводу, или напыляемая / выдувная изоляция проходит за трубопроводом и проводкой.

2012 IRC

Раздел P2606 Проникновения. Кольцевое пространство между внешней стороной трубы и отверстием в стене ограждающей конструкции, полом или потолком, через которое проходит труба, должно быть герметизировано уплотняющим материалом или вспененным герметиком или закрыто системой прокладок. Герметик, вспененный герметик или система прокладок должны быть рассчитаны на условия в месте проходки и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через огнестойкие узлы или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм и правил.

Раздел P2607.1 Общие. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны быть покрыты свинцом, медью или оцинкованным железом или одобренным эластомерным материалом.

Таблица N1102. 4.1.1 Воздушный барьер и установка изоляции, шахты/проходки: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны. Таблица N11402.4.1.1 Воздушный барьер и установка изоляции, водопровод и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.

2015, 2018 и 2021 IRC

Раздел P2606 Проникновения. Кольцевое пространство между внешней стороной трубы и отверстием в стене ограждающей конструкции, полом или потолком, через которое проходит труба, должно быть герметизировано уплотняющим материалом или вспененным герметиком или закрыто системой прокладок. Герметик, вспененный герметик или система прокладок должны быть рассчитаны на условия в месте проходки и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через огнестойкие узлы или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм и правил.

Секция P2607.1 Трубы, проходящие через крышу. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны иметь отливы из свинца, меди или оцинкованной стали или одобренного эластомерного материала.

Таблица N1102.4.1.1 Воздушный барьер и установка изоляции, шахты/проходки: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны. Воздушный барьер и установка изоляции, сантехника и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.
