Гильзование кирпичного дымохода, подробнее на фото и видео

Содержание статьи:

1. Положительные моменты гильзования
2. Правильный порядок выполнения работ
3. Загильзовка дымохода гибкой трубой

Со временем по мере того, как увеличивается слой сажи на стенках дымохода изнутри, его работа ухудшается. Это в первую очередь касается кирпичных конструкций, поскольку их поверхность имеет много шероховатостей. Постоянная перемена температур, наличие в продуктах сгорания химических элементов ускоряют процесс образования слоя сажи. В результате возникает обратная тяга – это когда отработанные газы не покидают здание, а проникают непосредственно в помещение.

На сегодняшний день существует два действенных способа устранения данной проблемы:

• гильзование кирпичного дымохода трубами, изготовленными из нержавеющей стали;
• перекладка дымоходной шахты.

Такой метод как гильзовка нержавеющими трубами для дымохода избавляет домовладельца от неприятностей, связанных с дымоотведением, поскольку обеспечивает гладкую и идеально ровную поверхность каналов.

Желательно, чтобы гильза для дымохода имела овальное или круглое сечение как на фото. Такая форма не позволяет саже откладываться в углах.

Положительные моменты гильзования

Гильзовка дымоходов имеет немало преимуществ:

• осуществляется правильное отведение конденсата из устья конструкции дымоотведения в канализационную систему или специально для этого установленную емкость;
• имеется свободный доступ к чистке дымохода от сажи;
• увеличивается герметичность дымохода;
• уменьшаются теплопотери;
• наличие металлического оголовка трубы и горизонтально расположенной защитной плиты уменьшает попадание влаги на внутреннюю поверхность кладки из кирпича или камня.

Правильный порядок выполнения работ

Такой вид работ как гильзование кирпичного дымохода не относится к категории сложных мероприятий. Его применяют для восстановления качественного дымоотведения, когда у хозяина дома нет возможности полной переделки дымоходного канала.

Выполняется гильзование одним из двух способов:

• устанавливается стальная гильза для дымохода;
• используется система FuranFlex, но ее можно применять исключительно для газовых отопительных приборов с невысокой температурой вывода продуктов сгорания.

Прежде, чем делается загильзовка кирпичного дымохода, следует выполнить ряд подготовительных мероприятий:

• необходимо определить имеющиеся повреждения, в том числе на кирпичной кладке, и проверить всю конструкцию на прочность;
• далее нужно обследовать герметичность и целостность дымоотводной системы, а также выяснить степень ее засорения;
• кроме этого надо проверить сечение трубы и убедиться в отсутствии препятствий на протяжении всего канала;
• после этого требуется определить, какое сечение имеет патрубок, и совместимость его с предполагаемой гильзой, чтобы не допустить сужение дымохода;
• до проведения монтажных работ нужно разобраться с конструкцией будущей загильзовки;
• в завершении подготовительного этапа обеспечивается свободный доступ в места проведения работ.

В правилах выполнения трубно-печных работ, датированных 2006 годом, говорится, что дымоходные трубы желательно монтировать возле конструкций перегородок и около внутренних стен, которые возведены из несгораемых материалов. Когда стен или перегородок нет, в работе применяют насадные трубы.

Прокладка труб осуществляется в следующем порядке:

• производится разборка стенки канала из кирпичей в том месте, где планируется монтаж теплогенератора (размер разобранной поверхности равен длине элементов, обеспечивающих сбор конденсата), устанавливается люк для чистки дымоотводящего патрубка;
• выполняется крепление указанных элементов в канале;
• к прямому отрезку трубы с зацепами монтируются канаты необходимой длины и достаточной прочности;

• вставленная труба помещается в кирпичном дымоотводящем канале на высоте, дающей возможность вставлять следующую насадку;
• постепенно опуская канат, крепятся остальные трубы вплоть до полного прохождения канала;
• пустоты, имеющиеся между трубами и стенами кирпичного канала, заполняются негорючим материалом, обеспечивающим теплоизоляцию;
• на оголовок канала монтируется труба, на которую с целью защиты от осадков крепится зонт на трубу дымохода;
• разобранный проем дымохода закладывается кирпичом.

Загильзовка дымохода гибкой трубой

Выполняться загильзовка дымохода может также гибкой нержавеющей трубой, но такой вариант не оптимален и имеет свои недостатки:

• гофрированная поверхность способствует накоплению сажи и конденсата;
• незначительная толщина стенок трубы приводит к уменьшению срока эксплуатации системы (прочитайте: “Гибкий дымоход из нержавеющей стали – конструкция”).

Гильзование дымохода, смотрите на видео:

Существуют и другие варианты. Например, на внутренней поверхности дымовыводящего канала при помощи огнестойкой смеси выполняют обмуровку. Данная смесь заполняет малейшие щели и выравнивает поверхность дымохода из кирпича, при этом сечение канала не уменьшается. Стоимость выполнения такой работы меньше, чем гильзования, но гарантии полной герметичности конструкции не дается.

Наиболее простым вариантом считается установка гильзы одновременно с монтажом дымохода в процессе ведения строительных работ. Таким образом, без дополнительного вложения денежных средств можно добиться обустройства надежного дымоотводящего канала, от правильного функционирования которого зависит здоровье и жизнь людей, живущих в доме.

Гильзование кирпичного дымохода своими руками

В процессе эксплуатации дымоотводов, можно столкнуться с проблемой отложения на его стенках продуктов сгорания, а попросту сажи.

Баня, в дымоходе которой появляются трещины, или, чего хуже, частичные разрушения, перестает отвечать требованиям пожарной безопасности.

Это может случиться из-за неправильной эксплуатации, ошибок при выборе материала, из которого он изготовлен, или отклонений от строительных норм при его строительстве.

Еще одним из самых распространенных признаков неправильной работы дымоходов является появления «обратной тяги», которая не просто досаждает, а смертельно опасна возможным отравлением угарным газом.

Содержание статьи

• Какие бывают способы реконструкции
• Способы загильзовки дымоотводящих путей
• Монтаж керамическими вкладышами
• Самый «древний» способ реконструкции
• Загильзовка дымового канала своими руками

Какие бывают способы реконструкции

Существует два выхода из создавшейся ситуации:

1. Переделка шахты дымохода.
2. Гильзование (загильзовка, вставка) дымовыводящего канала.

Рассмотрим каждый вариант в отдельности.

Перекладка дымовыводящей трубы связана с немалыми финансовыми вложениями: На демонтаж или разборку канала, закупку нового материала, его доставку к месту реконструкции, на погрузочно-разгрузочные работы и оплату услуг хорошего печника.

Поверьте, сумма выходит очень даже значительная. Дополнительный минус что помещением, где проводятся такие работы, какое-то время нельзя будет пользоваться.

Вариант второй: реконструкция дымохода способом гильзования.

Если говорить простым языком, то гильзование – это вставка отрезка новой трубы в дымовыводящие пути. Правилами устройства дымоходов это разрешено.

Способы загильзовки дымоотводящих путей

Гильза, представляет собой цилиндр, определенного сечения, выполненный из огнестойкого материала, которые могут собираться в трубу любой длины.

Гильзование кирпичного дымохода можно провести тремя способами, которые отличаются друг от друга используемыми материалами, стоимостью, и некоторыми особенностями монтажа.

• Гильзование дымовыводящих каналов полимерными вкладышами. В дымоход вставляется специальная труба из полимера, армированного стекловолокном, которая при разогреве становиться гибкой, и заполняет собой пути дымоотведения, насколько извилистыми они не были бы. После того как полимер затвердеет, внутренняя часть дымохода представляет собой гладкую трубу, с толщиной стенок около 2мм. Но в использовании этого материала есть серьезные температурные ограничения: Она выдерживает температуру до 250С⁰, поэтому может применяться для вывода сгораемых газов, только котлов с жидким или газовым топливом.
• Гильзование дымохода при помощи стальных модулей. Загильзовка канала этим способом не требует его разрушения. Этот материал долговечен и сравнительно недорог. Одним из самых больших достоинств использования стальных модулей является простота выполнения работ. Этот материал можно использовать для реконструкции дымоотводящих систем, отопительных и варочных печей, каменок и каминов, работающих на любом виде топлива. Но есть и недостаток, таким способом невозможно проводить гильзование извилистых дымовыводящих каналов.
• Гильзовка дымохода гофрированной нержавеющей трубой. Этот материал можно использовать для печей с невысокой температурой выхода продуктов горения, так как эта труба имеет довольно тонкие стенки и при высоких температурах быстро прогорит. Кроме того, на внутренней поверхности обязательно будет откладываться сажа. За счет ребристости, гофрированной поверхности.

Исходя из вышесказанного, применять гофрированную нержавеющую трубу для гильзования дымохода бани – не рекомендуется.

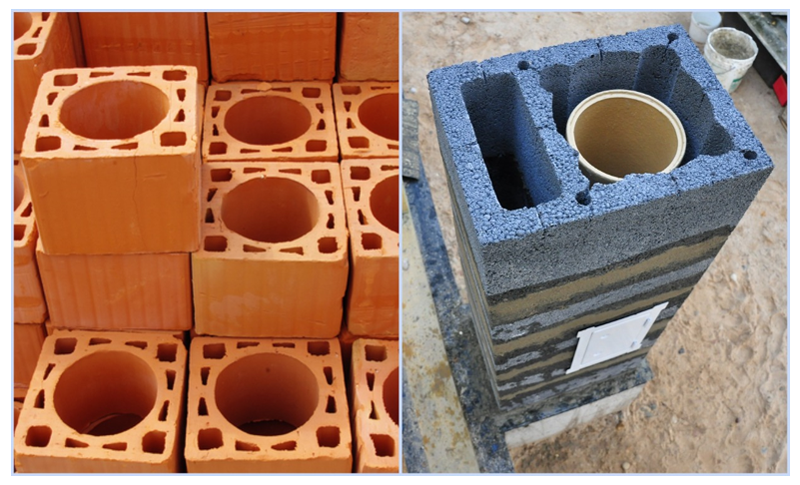

Монтаж керамическими вкладышами

Некоторые умельцы используют вместо гильз керамические вкладыши для дымоотвода.

Керамика – это замечательный материал, который выдерживает огромные температуры, легко монтируется и имеет идеальную гладкость внутренней поверхности вкладышей.

Но использовать керамические гильзы для реконструкции дымоходов без его частичного разрушения практически невозможно. Именно поэтому гильзование дымохода из этого материала, в нашей стране не распространено.

Самый «древний» способ реконструкции

Есть еще, один из самых древних, способов реконструкции дымоходов, который называется швабровкой.

Он заключается в том, что труба (ее внутренние поверхности) обмазывается раствором, сделанным на основе шамотной (огнеупорной) глины. При этом, заделываются все трещины в дымоходе, а его поверхности максимально выравниваются, что дает некоторый эффект.

Основными достоинствами этого способа реконструкции дымовой трубы является стоимость работ, которая намного ниже, чем при гильзовании.

Помните! Даже качественно выполненная швабровка не дает гарантии в полной герметичности дымового канала.

Загильзовка дымового канала своими руками

Прежде всего, нужно провести подготовительные работы, которые включают в себя обследование дымовыводящих путей на предмет повреждений и засоренности, определение нужного сечения гильз и подготовку рабочего пространства.

1. Провести разборку части дымового канала, соответствующую длине гильзы. Это необходимо для гильзования, и последующего, монтажа ревизионного люка.
2. Установить в нем нужный элемент (гильзу). После чего, поднять его на высоту, достаточную для установки следующего модуля.
3. Соединить гильзы межу собой, промазав стыки высокотемпературным герметиком.
4. После чего, нужно поднять собранную конструкцию и вставить следующий элемент. Так повторяется до тех пор, пока вся высота дымохода не будет загильзована. Но это только для невысоких дымоходов, так как вес собранных модулей может оказаться слишком большим. Гильзование высоких дымовых труб можно производить и в обратном порядке (сверху вниз). Под нижнюю гильзу не забудьте поставить кирпичи, а лучше блок из огнеупорного материала.
5. Заполнить пространство между кирпичным дымоходом и гильзами негорючим материалом, например, базальтовой ватой.
6. Заложить разобранный проем дымоотвода кирпичом.

Гильзование – это только один из вариантов реконструкции кирпичных дымоходов, и к нему нужно подходить строго индивидуально, подбирая наиболее подходящих способ проведения работ.

DuraLiner- Двустенная облицовка дымохода-кирпичная облицовка

Вкладыш дымохода

DuraLiner представляет собой высокотемпературную, изолированную, двухстенную систему облицовки кирпичной кладки для использования с приборами, работающими на газе, пеллетах, мазуте, древесине или угле.

DuraLiner надежно защищает каменные дымоходы от вредного воздействия конденсата продуктов сгорания. DuraLiner — единственный заводской изоляционный продукт с нулевым/нулевым зазором для высокотемпературных дровяных приборов. Использование DuraLiner устраняет необходимость разматывать гибкую трубу, изолировать большую часть трубы или защищать изоляцию во время установки, а также сокращает время установки до 50%.

Посмотреть все Дымоходы DuraVent.

Дымоход DuraLiner

DuraLiner обеспечивает безопасную и эффективную вентиляцию отопительных приборов. защита каменной дымовой трубы от разрушительного воздействия дымовых газов. Это единственное изделие с заводской изоляцией с нулевым/нулевым зазором для высокотемпературных дровяные приборы.

Нет необходимости разматывать гибкий трубопровод, изолировать большую часть трубы или защищать шумоизоляция при установке. Гладкая внутренняя поверхность означает меньшее накопление креозота.

Благодаря DuraLiner установщики сокращают рабочее время на 50% и более. Нет времени впустую обертывание изоляции вокруг вкладыша для одобрения UL 1777. Проставки не нужны для поддержания зазора в узких смещениях или демпферах. Одобрено для использования в обоих США и в Канаде.

DuraLiner КаталогDuraLiner Установка Инструкция

приложений

Высокотемпературная теплоизолированная система для замены каменной кладки с двойными стенками. с приборами, работающими на газе, пеллетах, мазуте, дровах или угле. Это безопасно защищает каменные дымоходы от вредного воздействия продуктов сгорания конденсация.

Материалы и конструкция

.016” Внутренний вкладыш из нержавеющей стали 304. Жесткая перебазирующая труба: двустенная с внутренней частью из нержавеющей стали 304 и внешней оцинкованной сталью. Заводская изоляция между внутренней и внешней стенками. Жесткая труба DuraLiner круглой или овальной формы. со встроенными фитингами и предварительно просверленными отверстиями (нержавеющая сталь заклепки в комплекте).
Круглая жесткая труба DuraLiner диаметром 5 дюймов изготовлена ​​из встроенный поворотный замок и предварительно просверленные отверстия.

Зазоры

Жесткая двойная стена: зазор 0 дюймов между облицовкой и кирпичной кладкой и 0 дюймов. зазор между кладкой и горючими материалами. DuraLiner Flex: 1” зазор до кирпичной кладки. Нулевой зазор с изоляцией.

Диаметры

5″, 6″ и 8″.

Объявления

UL внесен в список UL 1777 (Mh24420), ULC внесен в список ULC S635 и ULC S640 (СМх2329).

Гарантия

Ограниченная пожизненная гарантия производителя — DuraVent гарантирует, что ее продукты не будут иметь существенных дефектов материала или производства, если они правильно установлены, обслуживаются и используются.

Посмотреть все Дымоходы DuraVent.

Что такое вкладыши дымохода и как они работают?

All Pro Chimney ServicesОпубликовано 21 сентября 2020 г. 7 октября 2021 г.

Вам сказали, что вам нужен вкладыш дымохода или что ваш текущий вкладыш дымохода необходимо заменить? Прежде чем принимать решение о ремонте дымохода, которое повлияет на ваш дом и бюджет, важно понять, что такое вкладыш дымохода и как работают вкладыши дымохода. Понимание фактов даст вам знания, необходимые для принятия наилучшего решения относительно ремонта вкладыша дымохода.

Что такое вкладыш дымохода?

Дымоход – это проход в дымоходе, по которому дым и другие газы проходят, чтобы безопасно покинуть ваш дом. Дымоход – это труба внутри дымохода, которая отводит дым и газы из вашего дома, защищая кирпичную кладку и другие внутренние части дымохода. также может называться вкладышем для дымохода, потому что это его функция: он выравнивает ваш дымоход, чтобы он работал безопасно и эффективно.

Как работают дымоходы?

Облицовка дымохода защищает каменный дымоход, образуя барьер между конструкцией дымохода и горячими агрессивными выхлопными газами, которые он выводит наружу. Государственные исследования в прошлом показали, что без облицовки дымоходы быстро становятся небезопасными в использовании. Из-за этих исследований большинство строительных норм и правил требуют облицовки дымохода в целях безопасности.

• Дымоходы без облицовки быстро разрушаются из-за коррозии строительного раствора при контакте с дымовыми газами и утечки угарного газа в дом.
• В дополнение к опасному угарному газу, отсутствующий раствор стал причиной пожаров, поскольку близлежащие деревянные конструкции нагревались до точки возгорания.
• Современным приборам для правильной работы требуется надлежащая вентиляция. Вкладыш нужного размера адаптирует старый дымоход, чтобы он, например, давал вашему новому газовому камину тягу, необходимую для адекватного сгорания, и выходной канал, необходимый для безопасной работы.

Какой тип дымохода мне нужен?

В настоящее время существует три типа облицовки дымохода; монолитная, глиняная черепица и металл. У каждого типа есть свои плюсы и минусы. Независимо от того, какой тип вкладыша у вашего дымохода, его следует оценивать во время ежегодного осмотра и при необходимости очищать или ремонтировать. Если у вас новый кухонный комбайн, возможно, его придется заменить.

Монолитная облицовка дымохода

Как следует из названия, монолитная облицовка дымохода устанавливается путем формирования формы внутри дымохода и заливки в нее легкого цементоподобного материала. Этот материал затвердевает, превращаясь в бесшовную изоляцию для вашего дымохода, в которой нет трещин или зацепов, на которые можно было бы нарастить креозот.

• Плюсы —  Этот тип вкладыша повышает устойчивость старых дымоходов. Это постоянная конструкция, подходящая для всех видов топлива;
• Минусы —  Процесс изготовления формы и отливки вкладыша на место предназначен только для опытных специалистов. Поскольку требуется этот стандарт установки, это дорого.

Глиняная облицовка для плитки

Глиняная плитка — распространенный тип облицовки дымохода, который хорошо работает с открытым камином, когда дымоход находится в хорошем состоянии. Возможно, вы видели, как их используют в качестве плантаторов или элементов ландшафта на открытом воздухе, потому что они легко доступны.

• Плюсы — Глиняная плитка стоит недорого, ее можно найти в большинстве хозяйственных магазинов или магазинов товаров для дома.
• Минусы — Глиняная плитка расколется во время пожара в дымоходе, потому что быстрое изменение температуры слишком велико для глины. Глиняная облицовка для плитки также является плохим выбором для современных газовых приборов, поскольку она не будет содержать жидкости при сгорании, образующиеся при сжигании газового топлива.

Металлические вкладыши

Металлические вкладыши обычно используются для модернизации существующего дымохода или его ремонта, когда повреждение влияет на его пригодность к использованию. Эти вкладыши могут быть изготовлены из нержавеющей стали или алюминия, образуя рукав, который подходит к дымоходу вашего дымохода. Вкладыши из нержавеющей стали подходят для древесного топлива, газа и мазута, а алюминий подходит только для определенных газовых применений.

• Плюсы —  Металлические дымоходы служат долго и очень безопасны при правильной установке и изоляции.
• Минусы —  Металлические вкладыши для дымоходов стоят намного дороже, чем вкладыши из глиняной плитки.

Независимо от того, какой вкладыш у вашего дымохода, его необходимо регулярно осматривать и при необходимости очищать.
