Содержание

как закрыть, обделать, установка обшивки, обход

Содержание:

Особенности установки дымоходной трубы
Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила
Герметизация кирпичной дымовой трубы – как обойти и закрыть правильно
Обустройство короба для герметизации
Как обделать трубу алюминиевым фартуком

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы – коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.


Особенности установки дымоходной трубы

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

  • Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
  • Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
  • Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.


Расстояние от трубы до конька в 50-70 см можно назвать самым оптимальным. В этом случае риск протекания кровли и образования снежных карманов становится минимальным.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

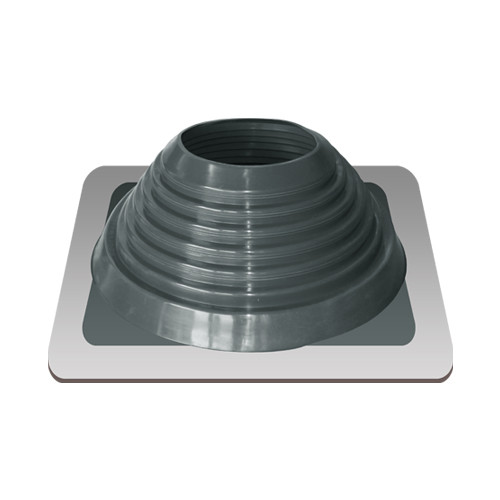

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.


Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

  • Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
  • Одевают прокладку.
  • Выбирают фланец нужной формы.
  • В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь.
    Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
  • Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Герметизация кирпичной дымовой трубы – как обойти и закрыть правильно

После того как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления. При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям.


Непосредственно утепление выполняется следующим образом:

  • Трубу обкладывают клинкерным кирпичом.
  • Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.


Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами. Таким же образом делают проход трубы через крышу из металлочерепицы, хотя и есть небольшие нюансы.

В этой ситуации следует учитывать некоторые особенности:

  • Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
  • Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Обустройство короба для герметизации

Установка трубы на крыше из профнастила предполагает дальнейшую герметизацию с помощью обустроенного короба, для чего необходимо выполнить следующие действия:

  • В кровле сделать отверстие так, чтобы расстояние от трубы до обрезанных кромок кровли соответствовало пожарным нормативам.
  • Дымоход и примыкающие к нему кромки обрабатывают теплоизоляционным материалом.
  • Монтируют короб из профнастила или оцинкованного железа, обшивая трубу по периметру полосками шириной до 40 см.
  • Если скаты крыши имеют уклон больше 30 градусов, то требуется обустройство вокруг трубы металлического отвода дождевой воды.
  • В пространство между стенками короба и трубой укладывают утеплитель. Оптимальным вариантом в этом случае будет базальтовая вата.

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.


Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.



Труба на крыше – чем можно обшить и загерметизировать

Дата последнего изменения:

19 января 2017

Время на чтение:

8 минут

1874

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2. 04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

В этой статье

  • Правила установки дымохода
  • Процесс обустройства гидроизоляции
  • Герметизация
  • Герметизация посредством обустройства короба
  • Обустройство фартука из алюминиевой ленты

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

  • На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
  • Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
  • Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

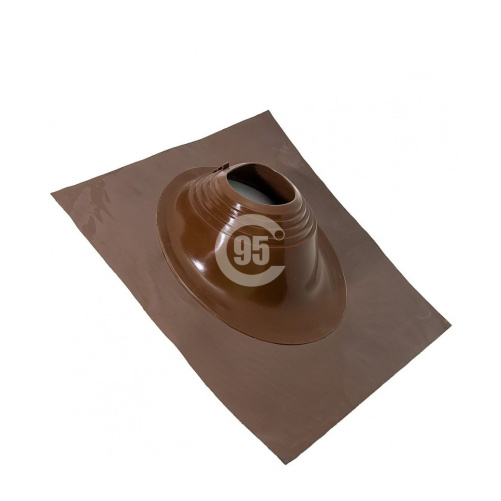

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

  • Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
  • Потом одевают прокладку.
  • Для фланца выбирают нужную форму.
  • Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно: главное требование к отделке дымоходов – использование пожаростойких материалов.[/wpsm_box]

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

  1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
  2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

  • Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
  • Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
  • В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
  • Элементы короба (воротник) соединяют способом внахлестку и припаивают.
  • При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
  • Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями.  Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

[wpsm_box type=»info» float=»none» text_align=»left»]
Современный метод герметизации предполагает защиту способом фартука с использованием оцинкованного металла с полимерным покрытием.[/wpsm_box]

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Правильный проход трубы дымохода через крышу — Статьи «Первый Стройцентр» в Перми

Грамотное обустройство кровельной системы включает в себя не только правильную установку металлочерепицы, но и квалифицированное монтирование дымохода. Дымоходная часть должна быть хорошо закреплена и соединена. Соблюдение соответствующих ГОСТов и требований, а также рекомендаций производителя позволит в последующем исключить протечки в местах вывода трубы дымохода и обугливания стропильной конструкции.

Рекомендуется заранее все точно спроектировать, чтобы отверстие было максимально аккуратным и в последующем не возникло сложностей при герметизации проходной системы. Следует учесть, что, если труба будет из керамики или кирпича, нужно будет соорудить короб для защиты строения от возможного возгорания. Если же будут использоваться сэндвич-трубы, монтирование теплоизоляционного короба не потребуется. Сэндвич-трубы изготавливают из нержавеющей и оцинкованной стали, они не боятся высоких температур и агрессивной среды.

Дымоход узла кровли: базовые правила

В дачном домике, коттедже или таунхаусе, где используется печь, обязательно возводят дымоходную конструкцию. Она необходима для своевременного вывода продуктов сгорания.

Во время строительства или при реконструкции необходимо продумать обустройство узла прохода кровли для дымохода. Соответствующие монтажные операции могут производиться:

Каждый из вариантов имеет свои положительные и отрицательные стороны. Дымоходная система, смонтированная в коньке, имеет наилучшую тягу, что обеспечивает лучшее горение и поддержание оптимального микроклимата в помещении. Однако установка непосредственно в коньке несет в себе определенные сложности. Ведь необходимо сделать распил горизонтальной балки, что значительно затрудняет монтажные работы. Поэтому чаще всего выполняют проход дымохода через мягкую или жесткую кровлю на некотором расстоянии от конька. При выполнении кровельных операций необходимо чтобы были соблюдены следующие положения.

  1. Расстояние от дымоотвода до несущих балок. Между сэндвич-трубой и стропилами дистанция должна быть не менее 1,3 метра. В противном случае имеется риск возгорания. Если используется керамическая труба, промежуток должен быть не менее 2,5 метров.

  2. В тех случаях, когда установка производится на расстоянии более 3 метров от коньковой части высота дымохода на кровле должна быть не более 10 градусов от верхнего элемента крыши.

  3. При монтировании конструкции в промежутке от 1,5 до 3 метров от конька труба устанавливается на одном уровне с ней.

  4. Монтирование проходного элемента на расстоянии не более 1,5 метра от коньковой части. В этом случае трубная конструкция должна быть выше конька на 0,5 м.

При проведении кровельных мероприятий не возводят проход кирпичного дымохода через кровлю у ендовы, места стыка двух скатов. Так как это может привести к нарушению гидроизоляции, протечкам, порче стропильных элементов и другим проблемам. Дымоходные элементы нуждаются в регулярном обслуживании, чистке, так как внутри них скапливаются продукты горения, сажа, смолы. Это может отрицательно влиять на тягу и ухудшает эксплуатационные параметры важного элемента кровельной системы.

Необходимо регулярно осматривать близлежащий короб, балки, стропильную систему, состояние труб и непосредственное место стыка узла прохода дымохода через кровлю.

Виды и особенности дымоходных труб по материалу

Кирпич. Повышенный КПД, длительный срок эксплуатации более 100 лет и гармоничное сочетание с различными кровельными покрытиями. Из недостатков длительный срок монтажа, медленный прогрев стенок, что нередко приводит к образованию конденсата.

Металл. Практически отсутствует накопление саженных отложений, простой и быстрый монтаж, быстрый прогрев. Из недостатков то, что при наружном использовании требуется обязательное утепление. Сталь имеет ограничения по температурным показателям.

Керамика. Современный вариант обустройства. Керамическая конструкция способна выдерживать нагрев свыше 300 градусов, отличается высокой устойчивостью к механическим и температурным перепадам, быстрым нагревом и медленным остыванием. Из недостатков высокая стоимость материала.

При выборе подходящей трубы многое будет зависеть от вида котла. Для газовых чаще всего используются стальные конструкции, для твердотопливного оборудования керамические.

Типы труб по форме и конструктивным особенностям

Прямоугольные. Классическая модификаций, изготавливаемая из печного кирпича. Все расчетные операции производятся по внутренней поверхности. Прежде чем приступить к монтажным работам выполняют расчет площади. Достаточно часто такой вариант используют при обустройстве особняков, таунхаусов. Устройство прохода дымохода через кровлю из металлочерепицы снаружи заполняют теплоизоляцией, сверху одевают стальной фартук или резиновую муфту. Места стыков обрабатывают герметиком.

Круглые. Самый распространенный вариант обустройства крыш. Для установки используют специальные гибкие переходники, их называют также фартуком. Ключевой особенностью материала является то, что он может принимать различную форму. Использование фартука позволяет возводить проход дымохода через кровлю на крышах с любым покрытием.

Важно подобрать подходящий тип переходника, многоступенчатые пирамиды. Специальный переходник крепят при помощи саморезов или же болтов. Они монтируются в специальном отверстии на фланце. Все места стыков обрабатывают высокотемпературным герметиком.

Сэндвич-трубы. Многослойная конструкция, внутри которой устанавливается жаростойкий теплоизолятор. Монтаж производится с использованием эластичного или металлического переходника. Последний изготавливается из нержавеющей стали. При проведении соответствующего комплекса кровельных операций учитывают высоту трубной конструкции и угол ската.

Сэндвич-трубы являются самым популярным вариантом. Они характеризуются устойчивой тягой, не раскаляются при высоких температурах, отличаются простотой монтажа. Дымоходы обеспечивают быстрый нагрев и медленное остывание, что дает возможность максимально эффективно задействовать энергоресурсы.

При выполнении монтажных работ необходимо учитывать не только размеры трубы, но и кровельный материал. От типа кровли зависит выбор трубы и комплектующих. Соблюдение соответствующих СНиПов и строительных норм обеспечит длительный срок службы проходного элемента для мягкой и жесткой кровли. Вам не придется в последующем что-либо переделывать, готовая система прослужит долгие годы бесперебойно.

Особенности прохода дымохода через кровлю из металлочерепицы

Металлочерепица – это стальной лист, покрытый специальным защитным полимерным составом. При использовании данного материала обязательно изготавливают соединительный узел из двух фартуков, внешнего и внутреннего. Элементы фартука монтируют в специальную штробу, канавку и крепят при помощи саморезов. Дополнительно устанавливается пристенный профиль и галстук. После установки всех элементов поверх укладывают металлочерепицу, а затем внешний фартук, места стыков обрабатывают специальным герметиком.

Нюансы вывода дымохода на крышу через профнастил

Профнастил – это металл, произведенный путем холодной прокатки. Специальное лакокрасочное покрытие обеспечивает надежную защиту изделия от внешних агрессивных факторов. Профлист может иметь ребра квадратной, овальной и любой другой формы.

Кровельное отверстие делают при помощи болгарки. Если используется прямоугольная труба, применяют специальные планки для надежной фиксации и герметичности конструкции. Если же дымоотвод с круглым сечением, применяют фольгированную ленту или битумную изоляцию. Дополнительно под резиновую основу кладут специальный хомут.

Возведение проходного узла для дымохода через мягкую кровлю

Современный горючий материал, который при использовании требует соблюдения определенных строительных стандартов, чтобы исключить возгорание. Вокруг трубной конструкции по периметру все вырезают на расстоянии 15 см. Делают опалубку и заливают бетоном. Возводят кровельное покрытие на стенке бетонного основания. Делают специальный отлив для водоотведения. Места стыков заливают герметиком, чтобы исключить протекание.

Устройство дымохода через кровлю ондулин

Монтаж дымохода через мягкую кровлю ондулин делается следующим образом. Вначале формируется отверстие, для изоляции укладывают фартук, для гидроизоляции используют специальную ленту с алюминиевой вставкой, чтобы предотвратить протекание. Наилучшим вариантом считается сэндвич-дымоходы через кровлю. Их достаточно легко и просто устанавливать и нет необходимости возводить бетонное основание для защиты кровельного материала от возгорания.

Следует отметить, что можно использовать как эластичные, так и жесткие проходки, чтобы вывести трубу дымохода через крышу. Первые отличаются устойчивостью к неблагоприятным воздействиям, гибкостью, плотностью прилегания, эластичностью. Жесткие характеризуются механической прочностью, простотой монтажа.

«Первый стройцентр Сатурн-Р» предлагает богатый выбор дымоходов и сопутствующих элементов для установки. Все кровельные элементы прошли проверку качества, соответствуют европейским нормам и положениям. Специалисты всегда рады проконсультировать по вопросу выбора доборных элементов для качественного обустройства крыши. Продукция реализуется по ценам производителей на максимально выгодных условиях для клиентов.

Как вывести трубу через крышу: важные рекомендации

  1. Герметизация. Важным и самым ответственным этапом кровельных операций является герметизация стыков. Она необходима не только чтобы исключить попадание влаги и воды, но и для препятствия проникновения внутрь помещения дыма и продуктов сгорания.

  2. Пожаробезопасность. Стропильная система может не выдержать высоких температур. Необходимо соблюсти определенное расстояние от узла прохода до стропильной конструкции.

  3. Изоляция. В данном случае используется короб, накладные конструкции. Пространство между кровлей и трубой заполняют жаростойкими теплоизоляторами. Это обеспечивает с одной стороны защиту кровли, а с другой препятствует быстрому выводу тепла.

  4. Размещение дымовой трубы. Важно позаботиться о том, чтобы была соблюдена высота дымохода над кровлей, как это было указано выше. В противном случае это может отрицательно сказаться на эксплуатации трубы дымохода.

  5. Обустройство короба. Конструкцию обязательно заделывают огнестойким материалом для наилучшей теплоизоляции. Короб выполняется таким образом, чтобы его ширина была больше диаметра труб примерно на 50 см.

Мы рассмотрели, как сделать проход кровли дымохода и что необходимо учесть при этом. Правильное проведение соответствующего комплекса работ обеспечит хорошую тягу, быстрый нагрев, медленное остывание, требуемую пожаробезопасность, устойчивость к механическим и температурным нагрузкам.

Для обустройства можно использовать различные типы труб, самым популярным является сэндвич-дымоход, внутри которого уже имеется теплоизолятор. Наилучшей изоляцией является битумная со специальной битумной лентой. Она исключает протекание и негативное воздействие влаги на стропильную систему.

Соблюдение соответствующих строительных норм и тонкостей обеспечит длительную работу узла прохода дымохода. Место стыков трубы и кровли будет надежно защищено от влаги и воды. Правильный подбор материалов и комплектующих обеспечит наилучшее удаление продуктов горения и поддержание требуемого микроклимата в помещениях различного назначения.

Установка дымохода (трубы) | Монтаж трубы дымохода

Ни один частный дом не обходится без дымохода. Владельцы используют газовые, твердотопливные или жидкотопливные котельные. В каждом случае выбирают оптимальный тип конструкции дымоотводящих устройств. От этого зависит эффективность работы отопительного комплекса и безопасность обитателей дома.

В зависимости от типа котельной нужно выбирать и конструкцию. Основные существующие типы:

  • Кирпичный – один из самых старых видов конструкции, но важно понимать, что кирпичная кладка будет разрушаться со временем под воздействием соединений серы, которые есть в продуктах горения. Если дом уже построен, кирпичную кладку использовать будет сложно;

  • Труба для дымохода из нержавеющей стали – хороший вариант, если применяются тубы из нержавейки, но стоимость такой конструкции будет высокой. Трубы из листовой оцинковки со временем начнут ржаветь;
  • Сэндвич дымоход – парные трубопроводы разного диаметра, между которыми располагается слой негорючего утеплителя. Такие конструкции годятся для установки и внутри жилища, и снаружи. Дым будет остывать медленно, а конденсат почти не будет образовываться;

  • Стальная гофра – очень удобный материал для монтажа и ремонта, хорош для установки внутри готового дома. Главный минус – со временем сталь прогорает и ржавеет;

  • Асбестоцемент – данный тип труб при малом весе и простоте установки обладают существенными недостатками: малой прочностью, криволинейные участки сложно собирать, трубы будут часто требовать очистки. А самое главное – нет возможности применить асбестоцемент, если топочные газы имеют температуру более 300 градусов. Часто устанавливают в бане;

  • Полимерные трубопроводы – подойдут лишь для газовых котельных, так при высокой температуре отводимых газов могут деформироваться;

  • Керамические трубы – самый дорогостоящий и самый долговечный тип. Не боится нагрева, не нужно часто чистить, легко монтируется. Пригоден для любых типов котлов, а установка трубы проводится внутри или снаружи стен.

Монтажники иногда комбинируют материалы.

Установка дымохода: требования

При сборке конструкции все монтажники придерживаются следующих правил:

  1. Обеспечить герметичность соединений. Это важно для безопасности людей, которые будут жить в доме. Обязательно после сборки провести проверку стыков и переходных секций на герметичность. Для этого используют газоанализаторы;
  2. Трубопроводы не должны напрямую соприкасаться с деревянными перекрытиями комнат. Для этого используют жаропрочные материалы для изоляции. Иначе будет присутствовать вероятность возгорания жилья;
  3. Важно правильно собрать конструкцию: выбрать диаметр сечения трубопровода, горизонтальные участки нельзя проектировать длиннее 1000 мм, обязательно устанавливать устройство для удаления накопившегося конденсата, наружная часть должна иметь определенную длину (это зависит от типа крыши). Самый верх выпускной трубы защищают от воздействия ветра.

Важно: если эти правила будут нарушены, тяга дымохода будет нарушена, котельное оборудование начнет работать неэффективно, появится опасность утечки газов и отравления жильцов.

Рекомендуется при монтаже трубопроводов привлекать профессиональных работников. Часто неопытные мастера допускают ошибки при сборке, это приводит к многочисленным переделкам и к новым материальным затратам. Поэтому лучше закажите установку трубы для дымохода в компании «ДЫМОХОДЫ.by». У нас работают профессионалы!

Варианты монтажа

Применяют два способа сборки дымоходной системы в построенном коттедже:

  1. Внутреннее устройство – от котла до крыши монтаж трубы дымохода производится внутри помещений. Такой трубопровод менее всего подвержен воздействию внешней среды (коррозии, проникновению влаги), но процесс сборки представляет трудности, а конструкция отнимает часть пространства внутри комнат и чердака;
  2. Сборка снаружи – от котла выводится (по кратчайшему пути) переходная труба наружу, а дальнейший монтаж производится вдоль наружной стены. В результате – проще монтировать, он более безопасен при нарушении герметичности стыков, но требует тщательного ухода.

Если в коттедже установлен старый кирпичный дымоход (например, если в прошлом использовался камин), то часто его используют как шахту для новой конструкции.

Важно: если при работе котельной чувствуются посторонние запахи, горелка постоянно тухнет, отсутствует или нарушена тяга, то рекомендуется вызвать опытных трубочистов. Скорей всего дымоход собран с нарушением правил.

Заключение

Монтаж дымохода рекомендуется доверять профессионалам нашей компании. Особенно если работу следует производить в деревянных строениях. Ошибочная сборка может привести к возгоранию и отравлению владельцев продуктами горения.

Заинтересовались?

Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует!

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Возврат к списку

всё про ремонт и обустройство жилья

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы — коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Особенности установки дымоходной трубы

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

  • Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
  • Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
  • Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Расстояние от трубы до конька в 50-70 см можно назвать самым оптимальным. В этом случае риск протекания кровли и образования снежных карманов становится минимальным.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

  • Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
  • Одевают прокладку.
  • Выбирают фланец нужной формы.
  • В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
  • Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления. При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям.

Непосредственно утепление выполняется следующим образом:

  • Трубу обкладывают клинкерным кирпичом.
  • Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами. Таким же образом делают проход трубы через крышу из металлочерепицы, хотя и есть небольшие нюансы.

В этой ситуации следует учитывать некоторые особенности:

  • Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
  • Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Обустройство короба для герметизации

Установка трубы на крыше из профнастила предполагает дальнейшую герметизацию с помощью обустроенного короба, для чего необходимо выполнить следующие действия:

  • В кровле сделать отверстие так, чтобы расстояние от трубы до обрезанных кромок кровли соответствовало пожарным нормативам.
  • Дымоход и примыкающие к нему кромки обрабатывают теплоизоляционным материалом.
  • Монтируют короб из профнастила или оцинкованного железа, обшивая трубу по периметру полосками шириной до 40 см.
  • Если скаты крыши имеют уклон больше 30 градусов, то требуется обустройство вокруг трубы металлического отвода дождевой воды.
  • В пространство между стенками короба и трубой укладывают утеплитель. Оптимальным вариантом в этом случае будет базальтовая вата.

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.

Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

Профнастил – популярный материал для крыши. Он отличается долговечностью, прочностью, устойчивостью к перепадам температур, гниению, коррозии и длительному воздействию ультрафиолета. К тому же с помощью профнастила можно монтировать кровлю быстро и недорого. При этом следует уделить особое внимание отделке места примыкания печной трубы к профнастилу. Полноценная герметизация печной трубы на крыше из профнастила гарантирует длительный срок службы и высокие эксплуатационные характеристики кровельного материала.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

  1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
  2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
  3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
  4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Выбор место вывода печной трубы

Отделка стыков зависит от выбора места выхода дымохода. Поэтому следует заранее продумать, как вывести трубу через крышу из профнастила. Вывод дымохода может находиться в следующих местах:

  1. На коньке. Оптимальное решение в том случае, если крыша изготовлена из профнастила. Если вывести печную трубу на коньке, можно практически полностью исключить риск образования конденсата, снежных карманов, а также возникновения протечек. При этом стык между кровельным материалом и дымоходом необходимо обработать герметиком, а также дополнительно обшить декоративным фартуком.
  2. Около 60 см от конька. Установка выхода в таком месте также считается удачным. Она препятствует возникновению протечек. Для защиты стыка используются эластичные проходки.

Сложность монтажа гидроизоляции зависит от месторасположения дымохода. Чем ниже по скату расположен проход трубы через крышу из профнастила, тем сложнее сделать гидроизоляцию между дымоходом и кровлей.

Различные способы гидроизоляции можно найти в видео:

Основные методы и материалы для герметизации печной трубы

Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.

Эластичный колпак

Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.

Монтаж колпака производится в такой последовательности:

  1. Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
  2. Натянуть на трубу резиновый колпак до места его соединения с кровлей.
  3. Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
  4. Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
  5. Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.

Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.

Защитные фартуки

Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.

Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:

  1. Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
  2. По периметру дымохода необходимо сделать канавка небольшой глубины.
  3. Верхний край планки необходимо присоединить к канавке с помощью герметика.
  4. Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
  5. Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
  6. По такому же принципу следует монтировать и остальные части герметизации дымохода.

Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом. Крайне важно правильно заделать стыки, а также выбрать оптимальный материал для защитных фартуков.

Как трубу дымохода заделать на крышу?

Оглавление статьи:

Герметизация и проход трубы через крышу дома: пошаговый монтаж своими руками

Для комфортного круглогодичного проживания, загородный дом должен иметь систему отопления. Вне зависимости от её типа, газовое оно или дровяное, отвод продуктов сгорания происходит через дымоходную трубу, которая выводиться наружу через крышу дома. Основное назначение кровельной разделки вокруг печной трубы – защита крыши от протечек и перегрева. О том, как выполнить весь комплекс работ правильно и не допустить при этом грубых ошибок, далее в нашей статье.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

  • Для прямоугольной и квадратной конструкции подойдет металлический фартук;
  • Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
  • Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
  • Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

  • Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
  • Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

  1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
  2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
  3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
  4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
  5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
  6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Разделка на коньке

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали, также используется оцинкованная труба для дымохода, чаще всего. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: «Какие герметики для печных труб лучше использовать – виды. характеристики»). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

  1. Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
  2. Далее на трубу одевают кольцо листового асбоцемента.
  3. Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
  4. Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

  1. Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
  2. Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
  3. Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

  1. Сначала из ленты Вакафлекс выполняют разделку.
  2. На следующем этапе эту разделку нужно прижать футляром для трубы.
  3. В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов. Читайте также: «Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов».

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

  1. В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
  2. На дымоход надевают Мастер Флеш.
  3. В основании дымохода укладывают прокладку.
  4. Стыки между материалом герметизируют силиконовым герметиком.
  5. Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

Герметизация печной трубы на крыше: для чего это нужно

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

  • строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
  • этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
  • проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

  • каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
  • конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

  • зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

  1. Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
  2. Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
  3. Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
  4. Укладывается кровельное покрытие вокруг трубы.
  5. Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
  6. Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

  • высокой термостойкостью;
  • низкой теплопроводностью и небольшой теплоемкостью;
  • химической стойкостью;
  • стойкостью к вибрациям, деформациям, термоударам;
  • незначительной плотностью и эластичностью;
  • плотным прилеганием к конструкциям;
  • огнестойкостью;
  • хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

  • устойчивостью к воздействию воды, пара, минеральных масел;
  • устойчивостью к воздействию расплавов цветных металлов;
  • низкой теплопроводностью;
  • эластичностью и небольшой плотностью;
  • низкой теплопроводностью;
  • хорошей звукоизоляцией;
  • сохранением электроизоляционных свойств при температуре 700-800º С;
  • устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

  1. Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
  2. Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
  3. Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

  1. Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
  2. Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

Для круглого металлического дымохода можно использовать специальный герметик

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

Как обеспечить герметизацию печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

  • Гниение деревянных конструктивных элементов кровли.
  • Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
  • Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

  • Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
  • Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
  • Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
  • Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

  • минеральную вату;
  • рулонные фильтры;
  • асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

  • металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
  • сверху устанавливают усеченный конус, который является защитным, фартуком;
  • верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

  1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
  2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
  3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
  4. Нижнюю часть пристенных планок заводят под кровельный материал.
  5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
  6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Как заделать трубу на крыше


Оглавление

Последняя редакция: 28.11.2014

Автор: Бундикова Полина Сергеевна

Если планируется постройка дома или бани, необходимо помнить о необходимости обустройства системы обогрева — печи или котла. Главное условие нормального функционирования трубы дымохода – это ее протяженность и прямолинейность. Чем выше труба, тем лучше тяга, поэтому следует правильно рассчитать баланс теплоотдачи и теплопотери.

Бригады, которые занимаются строительством, строят абсолютно все и дымоход в том числе. Но чрезвычайно полезно уметь что-то делать своими руками, поэтому советуем самостоятельно укрепить трубу на крыше и заделать все щели. Для начала следует ознакомиться с простыми правилами, которые касаются установки и отделочных работ, связанных с обустройством дымохода.

Правильно выберите место расположения дымоходной трубы

Если в доме до этого момента не было печи, и ее постройка начинается только теперь, стоит подумать о том, где она будет располагаться. Причем оценивать местоположение печи нужно не только с точки зрения удобства последующего использования, но и с точки зрения удобства обустройства дымохода. В случае, когда дом только возводится, это довольно просто и легко, можно сразу решить, где и что. Гораздо сложнее, когда дом уже построен, а строительство печи начинается только сейчас. Следует тщательно подготовиться к возведению трубы. Для ее возведения потребуются надежные опоры и подвесы.

Обратите внимание! Во время строительства дымохода стоит особое внимание уделить тяге и теплоотдаче печи. Тяга зависит от ветра и его направления. Из-за этого трубу через крышу выводят около конька. Если же дело касается улучшения тяги, в ход идет оголовок — продолжение трубы, ее верхней доли.

Для того чтобы не было в дальнейшем конденсата, дымоход укутывается теплоизоляцией. Когда трубу только собираются выстраивать, используют материалы, имеющие хорошие показатели теплопроводности. Если пренебрегать этими советами, то в дальнейшем можно столкнуться с такой проблемой, как скопление лишней жидкости в дымоходе.

Как вывести трубу через крышу?


Короб для дымохода

Когда начинается строительство печки, необходимо думать и о том, как вывести трубу через крышу и как заделать щель между трубой и крышей. Чтобы в дальнейшем не было никаких проблем, стоит придерживаться некоторых норм и правил:

  • Все, что защищено от возгорания, должно находиться возле трубы на расстоянии в двадцать пять сантиметров.
  • Незащищенные от возгорания системы, должны находиться от трубы и самой печи на минимальном расстоянии в тридцать пять сантиметров.
  • Среди прочего, особенно четко нужно знать, как вывести трубу через крышу. Стоит помнить о том, что деревянные стропила должны находиться от трубы на расстоянии как минимум 35 сантиметров.

Во время вывода трубы многие не хотят делать большого отверстия, и стараются делать его четко под размер самой трубы, чтобы меньше тратится на его утепление и замазку. Это неправильно. Стоит учитывать то, что кровельный материал не должен находиться слишком близко к трубе. По противопожарным общепризнанным меркам должен быть промежуток.

Защищаем дымоход

Решая, как будет выводиться сквозь кровлю труба, необходимо в буквальном смысле обозначить место ее вывода. Посодействовать в этом поможет последующий общеизвестный метод, которого можно придерживаться. Можно сделать из картона трубу, которая будет в точности соответствовать размерам и форме вашего дымохода. После, трубу поднимают вверх до тех пор, пока она не упрется в кровлю. Там и обозначают место ее вывода. В этом деле требуется подмога, поскольку самостоятельно такое мероприятие не проделать. Данный метод хорош для тех, кто планирует сделать круглую трубу, поскольку работать с ней гораздо проще.

Технология


Гидроизоляция дымохода

Труба выведена на улицу, но на этом работа еще не завершилась. Еще предстоит заделать стыки между трубой

и крышей. Эта операция необходима для того, чтобы в дымоход не попадала вода и не скапливалась там. Есть несколько способов для заделки щелей.


Монтаж фартука

Самым распространенным способом обустройства кирпичного дымохода считается изготовление так называемого фартука. С помощью планок примыкания, которые располагаются в нижней доли трубы, и происходит основная часть работы. На стенке дымохода делают отметины, повторяющие очертания верхних кромок планки. Насеченные полоски требуется проработать болгаркой, образовывая штробу глубиной примерно 15 мм. Затем идет установка фартука, при этом край планки, загнутый внутрь, заводится в штробу. Вмонтированный в штробу край планки обрабатывают герметиком, затем обрезают лишние части планки и закрепляют их с помощью дюбелей.

Герметизируем силиконом

Второй этап устранения щели между трубой и кровлей называется галстук. Так называют водоизоляционный лист, который устанавливается примерно так же, как и фартук. Только подходит он не для всех типов кровли и крыш. Этот тип системы, предназначен для вальмовой крыши. Установка “галстука” идет так, чтобы вода стекала в водосточную систему крышу, не попадая в дымоход.

Установка облицовочной планки

Сверху установленных фартука и галстука, устанавливают кровельный материал, а поверх устанавливают дополнительный внешний фартук — фальш. Он устанавливается так же, как и внутренний, только верхние планки при этом, прикручиваются к самой трубе, а не к штробе.

Схема обустройства дымохода

Средства и материалы


Мастер флэш

Если труба круглая, то можно не искать, чем заделать трубу на крыше, а воспользоваться спецсредством «Мастер-Флеш». Это проходка кровли для изоляции разных соединений, и она имеет возможность быть использована не только для установки печных труб, но и для вывода антенн, труб вентиляции и другого. При использовании Мастер-флеш проход снаружи напоминает ступенчатую пирамиду.

Проходка может быть изготовленная из силикона либо из особенного вида резины. Она двухслойная, если верхний слой — из вышеуказанных материалов, то нижний — алюминиевый.

Обратите внимание! Если проходка сделана из резины марки EPDM, то ее разрешено использовать в температурном промежутке от -55 до +135° C, при выборе модели из силикона температурный разрыв еще шире (-74 – +260° C). Заделка трубы на крыше с помощью этого приспособления может производиться при применении любого кровельного материала.

Герметизация трубы с помощью этого устройства

После того как все щели будут загерметизированы, остается решить вопрос защиты кровли от воды, стекающей в непосредственной близости к трубе.

При применении обычных способов вывода трубы нереально избежать неплотностей соединения, поэтому и приходится искать, чем замазать трубу на крыше. Маленькие зазоры разрешено замазывать особыми герметиками на базе силикона. При выборе данного материала необходимо обращать внимание на его термостойкость, ведь для изоляции печных труб подходят лишь термостойкие герметики.

Если дымоход кирпичный, то хозяин, как правило, не интересуется тем, как обшить трубу на крыше, потому что кирпич гигроскопичен, он втягивает воду и дополнительной охраны не потребуется.

В том случае, если труба выполнена из сплава или асбестоцемента, нужно сделать «зонт», который защитит от воды, стекающей к трубе. Чтобы облегчить себе работу, следует заранее сделать выкройки зонта на бумаге. И только потом, когда все примерки и подгоны выкроек подошли, вырезать детали из материала. Многие делают ошибку, когда выкраивают цельный зонт и вырезают. Работать будет гораздо проще, если вырезать две половинки. Затем эти две половинки необходимо стянуть и замазать зазоры герметиком.

Если работа будет неправильно выполнена, то влага станет просачиваться на чердак, что в конечном итоге приведет к загниванию стропил, несущих балок и утеплителя. При выводе трубы на крышу важно не только соблюдать правила, но придерживаться всех рекомендаций, касательно данной работы.

Последняя редакция: 28. 11.2014
Автор: Бундикова Полина Сергеевна

0 0 голоса

Рейтинг статьи

Дымоходная труба через гофрированную металлическую крышу??
