Простой детектор электрического поля – схема для поиска обрыва провода на 220V в кабеле, шнуре питания « ЭлектроХобби

Все те устройства, что питаются от электрической сети имеют шнур питания, который соединяет нашу электротехнику с розеткой. Такие шнуры внутри себя содержать многожильные медные провода, что и позволяет этим шнурам перегибаться большое количество раз, оставаясь невредимыми. Но у любого электрического шнура, кабеля имеются наиболее слабые места, а именно там, где проводу приходится больше всего перегибаться. Со временем, какие бы хорошие провода у шнура, кабеля не были, все равно рано или поздно происходит обрыв медного проводника внутри этого кабеля.

Либо же повреждение может произойти из-за перегорания наиболее слабых мест самого провода (были переломлены несколько жил и рабочем состоянии остались только несколько токопроводящих жил), и при этом место такого обрыва может быть не видно невооруженному глазу. Либо же случаи, когда просто нужно определить местоположение электрического кабеля внутри стены, что его извлечь или просто не повредить во время сверлильных работ. И во всех этих случаях будет полезна простая схема детектора обрыва электрического кабеля, состоящая всего из нескольких деталей.



Принцип действия этой схемы, которая может обнаружить скрытую проводку в стене или обрыв медных жил в кабеле, достаточно прост. Это устройство улавливает электрические поля, которые существуют вокруг фазовых проводов. То есть, при наличии фазы на проводе вокруг этого проводника на некотором расстоянии имеется переменное электрическое поле. Если в это переменное поле ввести другой проводник тока (в нашем случае небольшую антенну из медного провода), то на его концах образуется небольшая разность потенциалов (электрическое напряжение). Поскольку это наведенное напряжение имеет очень маленькую величину, то возникает необходимость в усилении сигнала.

В итоге, схема детектора электрического поля, обнаруживает вокруг фазового провода это самое поле, после чего с антенны слабое переменное напряжение подается на вход, двух последовательно соединенных, простых транзисторных усилителей. Как известно транзисторы могут усиливать электрический ток. Причем это усиление даже у одного транзистора может быть десятки и сотни раз. А если эти транзисторы подсоединены друг за другом, то усиление становится еще больше и уже может достигать тысячи раз. Именно это усилительное свойство и применяется в данной схеме.

Как видно схема детектора электрического поля (скрытой проводки) состоит из антенны, двух усилительных транзисторных (биполярных) каскадов индикаторного светодиода и источника питания на 3 вольта, ну и еще кнопки включения схемы. Чувствительность схемы достаточно хорошая, и она еще также зависит от размеров антенны. Если в роли антенны использовать небольшую спираль, сделанную из небольшого куска медной проволоки  (намотанную допустим на ампулу обычной авторучки, содержащую 30 витков, и диаметр провода около 0,5 мм), как показано на рисунке схемы, то устройство может обнаруживать электрическое поле на расстоянии до 3-5 см. Для поиска обрыва медного провода внутри кабеля или шнура питания этого расстояния более чем достаточно, поскольку слишком чувствительный прибор также ухудшит точность нахождения места обрыва.

Биполярные транзисторы в схему лучше ставить любые маломощные, n-p-n проводимости с высоким коэффициентом усиления. На схеме я указал транзисторы типа C945 (зарубежные), или КТ3102, КТ315 (отечественные), или любые подобные. Если у вас имеются схожие транзисторы, но p-n-p проводимости, то в схему можно поставить и их, но при этом уже нужно изменить полярность подключения источника питания и светодиода на противоположную. Можно в схему поставить и один транзистор, но он должен быть составным (так называемые транзисторы Дарлингтона), которые имеют весьма большой коэффициент усиления. По сути в одно таком составном транзисторе располагаются два, также как и в нашей схеме.

Светодиод в этой схеме детектора обрыва сетевого провода выполняет роль индикатора этого самого электрического поля. То есть, как только мы антенну поднесли к фазному проводу, схема обнаружила электрическое поле, биполярные транзисторы открылись и светодиод зажегся. Параллельно светодиоду можно еще припаять обычную звуковую пищалку. В этом случае при обнаружении электрического поля устройство будет сигнализировать об этом и визуально, светодиодом, и звуком, через пищалку. Так что делайте, как вам будет удобней и лучше. Светодиод в схему можно поставить практически любой, лишь бы горел видимым светом.

Ну, и пару слов о том, как именно осуществлять поиск обрыва медного провода внутри электрического кабеля, шнура питания. Итак, мы имеем нерабочий кабель, на пример от сетевого удлинителя. Мы вилку удлинителя включаем в розетку. Как известно в розетке один контакт это фаза, а второй это ноль, ну и еще земля, если она есть. То есть, на удлинителе, по всей его длине (в случае его исправности) на одном проводе должна появится фаза. Вокруг этой фазы будет электрическое поле.

Когда мы антенной нашего детектора медленно будем проводить по всей длине кабеля удлинителя, то светодиод индикатора будет гореть, пока он видит наличие фазы в проводе. В месте обрыва, естественно, фаза прервется. И как только мы дойдем до места обрыва, после него светодиод просто погаснет. Если светодиод горит по всей длине кабеля, то значит один из двух проводов кабеля цел. Значит нужно вилку включить в розетку наоборот, то есть чтобы фаза появилась на другом проводе кабеля. После чего повторяем поиск обрыва. Если кабель действительно поврежден, то в любом случае вы это место обнаружите данной схемой детектора электрического поля.

P.S. Данная схема детектора поля позволяет легко обнаружить как обрыв провода в кабеле, шнуре питания, так и найти провод электрической проводки внутри стены. И даже при своей простоте и минимум деталей схема работает вполне нормально и хорошо. Изменяя длину антенны, можно также изменять чувствительность устройства. Хотя можно добавить еще одни транзистор и в этом случае чувствительность детектора увеличивается еще больше. Так что пробуйте, собирайте и используйте по своему назначению.

НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ

Как найти место обрыва в проводе на 220V (в кабеле, шнуре питания, удлинителе) с помощью простейшей схемы детектора электрического поля

Ссылка для просмотра этого видео на моем канале в Дзене



Ссылка на эту статью в Дзене — https://dzen. ru/a/YtO3U6wfZk5R0-TZ

---



Детектор обрыва скрытой проводки своими руками

Представляем самодельное устройство, используемое для безопасного и очень быстрого определения места повреждения электрической цепи 220 В 50 Гц, например LED или обычной гирлянды новогодней елки.

• Схема детектора сгоревшей лампы
• Схема детектора обрыва проводки
• Схема детектора скрытой проводки

Схема детектора сгоревшей лампы

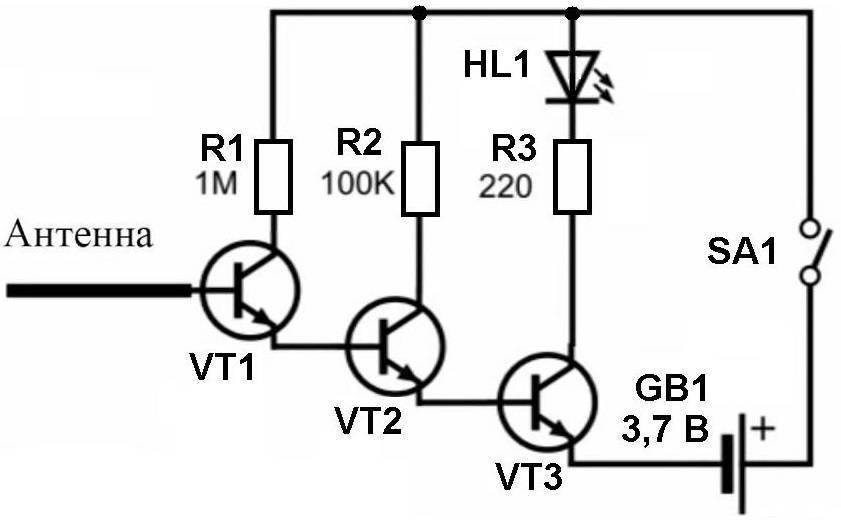

Детектор состоит из двух транзисторов по схеме Дарлингтона, батареи 3,6 В, светодиода, корпуса и датчика, в дальнейшем именуемого антенной — нескольких сантиметров изолированного провода.

Схема работает по принципу емкостной связи с электрической сетью, усиливая ток улавливаемый антенной и управляя светодиодом.

Входная цепь усилителя замыкается через емкость между элементами, подключенными к эмиттеру оконечного транзистора — (плоская поверхность или батарея от телефона имеет достаточную поверхность) и человеком, держащим корпус детектора, который обычно расположен на потенциале сети ноль.

Таким образом принцип проверки такой же, как и при использовании обычной неоновой лампы, но не нужно контактировать с изолированными компонентами схемы, что значительно ускоряет работу. Обратите внимание, что детектор будет работать только для линий переменного тока.

Схема очень проста и сборка её не доставит проблем, лучше всего иметь транзисторы из группы наибольшего усиления по току, хотя и не обязательно, но важная деталь заключается в том, что изоляция антенны должна иметь наименьший возможный контакт с корпусом, предпочтительно если основание транзистора, подключенного к антенне, было извлечено из корпуса на контакт с ним — это улучшит чувствительность детектора.

Транзисторы берите практически любые, только проверьте являются ли они транзисторами NPN и обеспечивают ли усиление HFE выше 100.

Даже используя транзисторы с в = 100, можете получить усиление в 10000. Однако с таким большим усилением конечно можно будет обнаружить сетевые кабели через стену в большую глубину, но и помехи пойдут (ложные срабатывания).

Схема детектора обрыва проводки

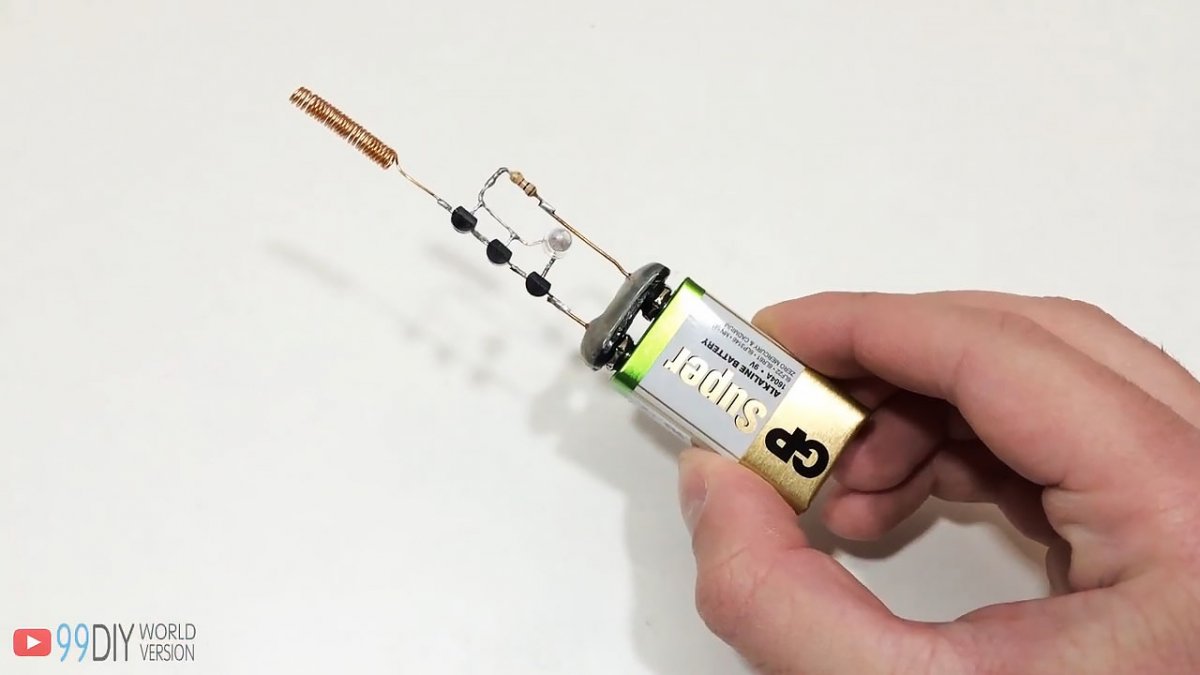

Данный прототип обнаруживает изолированный кабель под напряжением на расстоянии около 4 см. Использовалась пара bc547b. Эта схема может питаться от батареи CR2032 3 В или от 2 ААА 1,5 В, так что должно работать в широком диапазоне.

Принцип работы тот же — светодиод загорается при приближении к источнику переменного напряжения. Чтоб снизить чувствительность, надо:

1. уменьшить напряжение питания батареи;
2. соединить базу с эмиттером второго транзистора (который со светодиодом в эмиттере) с помощью экспериментально выбранного резистора (десятки, сотни кило или мега Ом).
3. сделать антенну из кабеля экранированного — подключить экран к минусу батареи, обрезать экран до такой длины, чтобы чувствительность не была слишком низкой или высокой.

Схема детектора скрытой проводки

Эта небольшая схема поможет также отследить линию провода под напряжением 220 В в стене. Транзистор FET подключен к емкостному датчику (который обычно представляет собой простую металлическую пластину). Когда держите датчик близко к стене, светодиод будет показывать поток электронов вокруг того места, где он обнаруживает провод. Работает от 9 В.

Аналогичная схема работает уже лет 10 — установлена в корпусе пластикового фонарика, который еще имеет два кабеля и выполняет функцию адаптера. Она позволяет определить, подключено ли данное устройство к защитному проводнику, если поднесете антенну, например, к корпусу стиральной машины, загорится светодиод.

На сплошном кабеле, например от удлинителя (длина не имеет значения), можно с точностью до 1 см определить разрыв отдельных проводов — только кабель должен быть сухим!

Конечно на поиск скрытой проводки в стене влияет толщина штукатурки, тип, влажность и краска также имеют значение. Под плиткой в ​​ванной детектор слегка светится над кабелем. У компьютера светодиод горит примерно на расстоянии 15 см от корпуса ПК, монитора. Если весь комплект — компьютер, монитор подключен к защитному заземляемому проводнику, можете прижать даже антенну в контакт к этим устройствам и ничего не загорится.

Как найти оборванный провод в стене, Легкий поиск видео

• для размещения поискового устройства
• Поисково-спасательное оборудование электорпроводки профессиональные
• Древние дедовские способы поиска проводов в стене
• Попробуем сделать логику
• Причины обрыва проводок
• Как найти оборванный провод в стене
• Видео детекторов и методов поиска скрытой проводки

Бытовые электроприборы используются всеми и даже теми, кто далек от электричества. И когда в доме вдруг гаснет свет, Ему начинает казаться, что жизнь остановилась, лишив привычных условий существования. Именно поэтому в таких ситуациях каждому из нас полезно знать, как найти шнур питания в стене, тем более, что для этого не обязательно пользоваться услугами электрика. Даже если в доме нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без всяких приспособлений.

Чаще всего для самостоятельного определения электропроводки приходится прибегать в следующих случаях:

1. При установке выключателя света или розетки, сверлить или забивать стену гвоздем, не опасаясь поражения электрическим током.
2. В случае короткого замыкания, представляющего опасность, так как может возникнуть пожар, но, следовательно, надо быстро найти, где произошел обрыв провода.
3. Во время ремонта или перепланировки квартиры. При сносе или строительстве стен и изменении расположения дверного проема. В этом случае желательно знать, как найти электропроводку в стене без устройства, это предотвратит повреждение электрического кабеля.
4. При заселении купленной квартиры. Определить расположение существующих электрокоммуникаций, если отсутствуют документы с планами их размещения.

для размещения поискового устройства

Простейшее такое устройство – индикатор-отвертка. У многих он есть дома, а если нет — можно одолжить у соседей. Пока индикатор совсем недорогой, но он очень слабенький. Определить точное расположение проводов, даже при успешном обнаружении их невозможно, индикатор указывает на опасную зону в 30 см. Не получится с помощью дисплея найти провод отвертки, который не находится под напряжением.

Сигнализатор Е-121 по прозвищу “дятел” в народе используется многими электриками. Он настолько прост в обращении, что с ним справится даже абсолютный профан. Однако этот прибор может определить не только местонахождение проводов, но и то, где произошел порыв. Глубина его действия доходит до 7 см. Этого достаточно для обнаружения проводника импульса для гипсовой обшивки. По соотношению цена-качество «дятел» можно назвать лучшим бытовым прибором для поиска скрытой проводки.

Индикатор МС, Китай выпускается во многих модификациях, но наиболее популярна модель МС-18. Особенностью китайского проволочного детектора является высокая чувствительность ко всему металлу, поэтому он одинаково чувствителен и к электропроводке, и к гвоздям, и даже к арматуре в плитах панельных домов. Но приловчились можно найти разницу в силе сигнала. Выбирая любую модель сигнализации МС, стоит учитывать, что на них фольгированный кабель не среагирует. Среди них электрические тестеры не популярны, а для дома вполне приемлемый вариант, особенно с учетом их невысокой цены.

Поисково-спасательное оборудование электорпроводки профессиональные

В продаже можно найти тестер ГВД-504А, BOSCH DMF 10 zoom, ГВТ-92, ГВД-503, ВП-440, производства европейских производителей. Их обычно используют для обнаружения , скрытого под доводкой анализа его состояния и профессиональными электриками. От китайских аналогов они отличаются качеством сборки, компактностью и красивым исполнением. Принцип действия примерно такой же, но стоимость достаточно высока, особенно если покупать одноразовые.

Таблица расценок воды на адресные устройства

Древние дедовские способы поиска проводов в стене

Высокая цена на специальные устройства – это одна из причин, по которой мастер на все руки, интересующийся, как найти провод в стене стену без устройства и часто предпочитают старомодным многократно проверенным практикам решения этой проблемы.

Ведь в старину при обнаружении проводки в стене обходились без приборов, находя электропроводку под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных приспособлений, существует несколько, и каждый из них может обеспечить разную степень точности.

1. Визуальное определение места маршрутизации. Этот способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые снимают при ремонте, это позволяет легко найти штробы, в которых обычно проложены провода. Так как штробление нарушает целостность поверхности, и даже после заделки место, где оно проводилось, остается видимым. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить шнур питания в стене не представляется возможным.
2. С радиоприемником, или. Этот способ мастера советуют любителям, интересующимся, как определить, где проводка в стене. И подойдет самый обычный для этой цели, настроенный на среднечастотный ресивер. Под приятную музыку надо водить вдоль стены, дайте знать когда трещит.
3. Микрофон, подключаемый к радиостанции, может быть альтернативой приемнику. С ней надо обращаться, как с радио, так и с внешним видом и шумоподавлением средств обнаружения трески.

Следует помнить, что с помощью радио или микрофона можно определить проводку, находящуюся в стене, с точностью до 15-20 см. Поэтому при использовании этих устройств лучше делать небольшие углубления, чтобы избежать удара током и такая подстраховка не лишняя.

Попробуем сделать по логике

Если проводку проводит квалифицированный электрик, то все проводники в полости, ограждающей их, проходят параллельно потолку и перпендикулярно полу, а все витки выполнены на прямой угол.

Проезд Поиск заподлицо в квартире

Исходя из этого, можно предположить следующее:

1. От розетки или выключателя провод строго поднимается дальше под потолок поворачивает в сторону распределительной коробки, Следовательно, в этот момент проезжать не надо Гвоздь.
Линию
2. , как правило, натягивают, отступив 10-15 см от потолка и 10 см от плинтусов.
3. Можно изобразить визуально по ранее установленной схеме разводки электропункта и зарисовать ее на бумаге.

Следует иметь в виду, что безопасным такое визуальное представление назвать нельзя. Схему разводки необходимо проверять хотя бы по радио, а лучше всего специальными приборами.

Причины обрыва проводки

Обрыв в электропроводке может произойти в любой момент, чаще всего это происходит, когда электрические проводники находятся под напряжением. Причиной повреждения кабеля может быть некачественный товар, неправильная проводка и многое другое. В месте, где есть травма, постоянно нагретый провод и при увеличении напряжения может закончиться. Кроме того, обрыв троса может произойти из-за внешнего механического воздействия на него, забивания гвоздей или сверления отверстий. При обрыве кабеля и перегрузке сети.

Как найти оборванный провод в стене

Если раньше прибор позволял только обнаруживать провода или металлические предметы, то современные электронные приборы помогают определить обрыв подземного провода. например, бесконтактный индикаторный смыв может найти место обрыва фазного провода. Индикатор нужно двигать по проводнику, и в точке обрыва он подаст сигнал. Как правило, при определении обрыва проводки зуммер прекращает работу.

Если у вас есть идея, как узнать, где находится проводка в стене, вы можете выбрать подходящий вариант поиска, исходя из своих возможностей.

Видео детекторов и методов поиска скрытой проводки

Rope IQ | Разрывы Valley в проволочном тросе

Обрывы проволочного каната в долине – Скрытый убийца – Критерии исключения при проверке

Введение

В этом посте будут рассмотрены разрывы впадин в тросах. К концу этого поста вы должны знать причины долины обрывы проводов, уметь их идентифицировать и понимать критерии отбраковки, предусмотренные ISO 4309. .

Этот пост относится конкретно к крановым канатам.

Причина обрыва проволоки ендовы

Обрывы проволоки ендовы обычно происходят из-за надрывов между жилами. Межпрядильные надрезы обычно возникают, когда канат находится под изгибающей нагрузкой во время намотки и при наезде на шкивы. Как следует из названия, межцепочечные надрезы за счет сил, возникающих между нитями (область впадины). Наличие обрывов проволоки в долине является сильным индикация внутреннего износа троса. Поскольку пластиковые шкивы стали более широко использоваться, для проволочного каната, который изнашивается внутри, не проявляя внешних признаков. Поэтому тщательный осмотр особенно важно при использовании пластиковых шкивов.

Выявление обрывов проводов ендовы

Обрывы проводов Valley легко определить по их расположению. Если обрыв провода происходит в области впадины, это говорят, что это обрыв провода в долине. Изображение ниже демонстрирует несколько примеров. Обрывы проводов Valley трудно устранить. найти, и ранними признаками может быть небольшой подъем провода над его соседями.

Обрывы проводов Valley легко определить по их расположению. Если обрыв провода происходит в области впадины, это является говорят, что это обрыв провода в долине. Изображение ниже демонстрирует несколько примеров. Разрывы проводов в долине затруднены к найти, и ранними признаками может быть небольшой подъем провода над его соседями.

Другой вид того же каната, обратите внимание на единственный разрыв короны – это типично для использования пластиковых шкивов.

Совет: Изгиб троса во время осмотра часто может выявить наличие обрывов троса ендовы. Вы также можете услышать треск внутри троса. Магнитно-резонансное тестирование (НК или МРТ) часто может используется для обнаружения наличия внутреннего износа.

На этом рисунке показано повреждение сердечника троса и степень внутренней коррозии, указывающая на отсутствие смазки.

На этом рисунке показана степень надреза на внутренней стороне жилы и оборванные проволоки, которые впоследствии развивать.

Критерии отбраковки

Поскольку обрыв проволоки впадины часто является симптомом повреждения внутренней жилы и жилы, а также из-за сложности обнаружение, ISO 4309имеет низкую толерантность к выбраковке. На расстоянии одной длины свивки (примерно 6 номинальных диаметров), допускается только два разрыва проволоки впадины.

Простой способ запомнить это состоит в том, что впадина обычно имеет две стороны — два разрыва впадины более 6d означают сброс.

Состояние износа по ISO 4309. Каждый обрыв проволоки в ендове увеличивает общее состояние каната на 50 %. Оценка серьезности 100 % означает отказ от использования.
