Детектор скрытой проводки. Типы и устройство. Работа и как выбрать

При проведении ремонта в квартире или даже при необходимости просверлить отверстие в стене важно убедиться, что в данном месте отсутствует проводка, арматура или трубы. Это позволит избежать поломки инструмента, повреждения коммуникаций или удара током. Отыскать кабель в указанной ситуации поможет детектор скрытой проводки. Этот прибор довольно часто можно встретить в хозяйственных и строительных магазинах. Однако детекторов весьма много, что значительно затрудняет выбор.

Функции:

• Определение положения проводки и оценка плана электрической системы.
• Нахождение в стене металлических предметов.
• Определение разрывов в проводке.

Тип поиска по:

• Материалу кабелей.
• Глубине залеганий кабелей.
• Времени работы.
• Наличию дополнительных функций.

По принципу работы:

• Электростатические приборы имеют широкий радиус действия, они надежны и просты в эксплуатации. Однако подобные модели пригодны для нахождения проводов под напряжением. К тому же прибор будет реагировать на помехи, которые создаются наличием металлических деталей или повышенной влажностью в конструкции стен. Естественно, что подобное устройство подойдет для квартиры, но для работ в подсобных помещениях, банных помещениях, гаражах, оно будет не очень эффективным.

• Электромагнитные обеспечивают более качественный и точный результат, они удобны в работе и более надежны. Однако в случае поиска линии под слабой нагрузкой или без тока результаты сканирования могут оказаться искаженными. Для получения реального результата потребуется нагрузка в цепи примерно 1 кВт.

• Металлодетекторные способны находить обесточенные провода внутри стен. Однако такой прибор будет подавать сигнал о любых предметах из метала, будь то шуруп или гвоздь. Это существенно может осложнить процесс поиска.

• Комбинированные приборы являются более дорогостоящими, ведь они сочетают в своей конструкции различные системы поиска. Однако при помощи них можно получить информацию более высокой точности. Приборы позволяют найти расположение кабеля, а также глубину его залегания. К тому же можно безошибочно выяснить, обесточен ли кабель или находится под напряжением.

Устройство

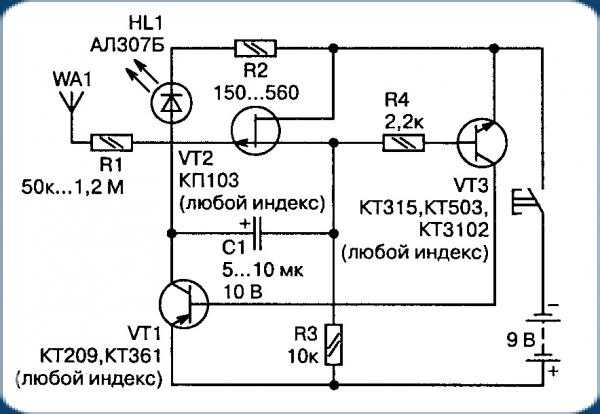

Классическая схема детектора прибора-пробника на транзисторах предполагает следующие обязательные узлы:

• Источник низкочастотных колебаний, представляющий генератор типа «мультивибратор», который выполнен на биполярных триодах.
• Бесконтактный антенный щуп, который реагирует на изменение электростатического потенциала, в том числе меняющий режим работы исполнительного узла.
• Исполнительный узел.
• Элемент индикации, который применяется как сигнализатор скрытой проводки. Он извещает о ее наличии в стене. В большинстве случаев данную функцию выполняет полупроводниковый светодиод.
• Элемент питания напряжение 9 вольт. Это может быть обычная батарейка «Крона», которая входит в состав электронной схемы.
  Приборы по принципу устройства могу быть совершенно разными. В них могут применяться разные схемы и элементы. Некоторые из них вполне можно даже собрать своими руками.

Самая простая схемы включает следующие элементы:

• Полевой транзистор, это может быть КП103 или КП303.
• Телефонный динамик с сопротивлением 1600-2200 Ом.
• Омметр, который применяется в качестве индикатора.

Корпус транзистора выступает в качестве антенны, которым проводят по стене. При обнаружении провода, находящегося под напряжением, динамик издаст характерный звук частотой 50 Гц. При этом стрелка индикатора отклонится. Однако у такого индикатора чувствительность не очень сильная. Поэтому часто применяют более сложные схемы.

Принцип действия

Принцип работы детектора, который содержит в себе простейший генератор НЧ, весьма прост и заключается в следующем:

• Задающий генератор создает НЧ колебания заданной частоты, которые определяются номиналами конденсаторов, установленных в его цепях.
• В исходном состоянии, когда щуп инструмента располагается на значительном удалении от провода, исполнительный узел на транзисторах обеспечивает наличие питающего напряжения на индицирующем светодиоде, он светится постоянно.
• Когда щуп прибора приближается к проводу с током, скрытому в толще стен, его электромагнитное поле образует на антенном входе переменный потенциал соответствующей величины. В результате меняется режим действия чувствительного элемента, вследствие чего на исполнительный узел (светодиод) поступают колебания генератора. Светодиод начинает мигать, сообщая оператору о нахождении скрытой проводки в указанном месте.

Именно по приведенной схеме работает большая часть электронных приборов, которые применяются в качестве индикаторов электромагнитного излучения. К такой же категории относится и детектор скрытой проводки «Е 121», который в народе именуется «дятел».

Детектор скрытой проводки. Применение

Детектор скрытой проводки может применяться для различных целей, которые зависят от комплектации прибора, а также его чувствительности.

В большинстве случаев базовые модели комбинированных детекторов применяются для следующего:

• Нахождение скрытой электропроводки в полах, стенах, потолках.
• Определение мест обрывов электрических кабелей.
• Определение фазового провода.
• Правильность подключения фаз электрических счетчиков.
• Нахождение незаземленного оборудования.
• Обнаружение мест нахождения металлической арматуры в стене.
• Проверка исправности предохранителей и плавких вставок.

К дополнительным возможностям приборов, имеющих соответствующие функции, можно отнести:

• Индикация объектов типов «проводка под напряжением», «магнитный металл», «немагнитный металл», «неметалл».
• Индикация точности нахождения в процентах.
• Определение температуры поверхности.
• Автоматическое обнаружение центра предметов из металла.
• Обнаружение дерева.

Подумать о требуемой функциональности следует до покупки детектора, ведь стоимость приборов с максимальной и минимальной начинкой может различаться в сотни раз.

Как выбрать детектор скрытой проводки

• Для начала необходимо определиться с набором материалов, которые детектор скрытой проводки должен определять. Здесь нужно учесть характер работ, которые требуется выполнить, в том числе то, как часто прибор будет применяться в дальнейшем. Каждая дополнительная функция прибавит стоимости устройству, однако она не всегда может оказаться востребованной.
• Затем следует решить, какой класс будет иметь оборудование. Главным фактором здесь будет цена прибора. Самыми дешевыми будут бытовые модели. Они будут иметь корпус из дешевого пластика, значительную погрешность и не очень большую глубину обнаружения. Полупрофессиональные модели находятся средней ценовой категории. У них меньше погрешность и характеристики лучше. Наиболее точными дорогими являются профессиональные модели.
• В нужном классе следует выбирать по глубине обнаружения металла, проводки и иных объектов. Это главный показатель, влияющий на эффективность работы.
• Следует учесть и условия работы. Некоторые модели способны работать до минус 60 градусов.
• Следует обратить внимание на отображение информации. Так простые модели только издают звук, не давая данных о том, что обнаружено. Продвинутые модели могут менять продолжительность звука и тональность в зависимости от конкретного материала.
• Наиболее удобным вариантом для получения информации является жидкокристаллический дисплей. На нем в удобном виде преподносится вся необходимая информация.

Как создать детектор из смартфона

В детектор скрытой проводки

 можно превратить обычный смартфон. Однако любителям современных гаджетов для нахождения замурованных в стену проводов потребуется гаджет на устройстве Android. Для этого потребуется скачать и установить соответствующее приложение «Металлоискатель». В качестве антенны будет выступать встроенный навигационный компас. Он позволит с легкостью фиксировать магнитное поле провода из металла на небольшой глубине.

Естественно, что детектор из смартфона подойдет только в крайних случаях, ведь он будет показывать приблизительный результат. Поэтому рекомендуется все же приобрести магазинный прибор. Для тех же, кто дружит с руками, можно посоветовать собрать детектор скрытой проводки из радиодеталей (Схема 1). Если же паять не хочется, то можно собрать прибор из полевого транзистора и мультиметра (Схема 2). Мультиметр нужно будет подключить в режиме омметра. В момент воздействия электрического поля электропроводом, в приборе увеличивается толщина p-n перехода. Омметр фиксирует именно это изменение.

При сборке прибора необходимо правильно подключить выводы. «Затвор» остается свободным, а выводы «истока-стока» подсоединяются к мультиметру. В качестве антенны будет выступать металлический корпус транзистора и мультиметр. Для выполнения поиска таким прибором нужно провести вдоль стены. В случае обнаружения проводки стрелка мультиметра начнет колебаться, демонстрируя повышение сопротивления, а значит и наличие проводки.

Похожие темы:

• Магнитометр. Виды. Работа. Применение. Особенности
• Трассоискатель. Виды и работа. Применение и особенности
• Металлоискатель. Виды. Работа. Применение. Особенности
• Индикатор напряжения. Виды и использование. Особенности

Детектор скрытой проводки УСП

1. Главная
2. Каталог
3. Указатели, индикаторы и сигнализаторы напряжения
4. Детекторы скрытой проводки
5. Детектор скрытой проводки УСП

Артикул:
ET-SGN120

Производитель:
Электро Трейд

Детектор скрытой проводки УСП для определения трасс и мест обрывов электропроводки, находящейся под напряжением от 42В и выше. Для определения фазного или нулевого проводов в розетках и в других эл. тех. конструкциях бесконтактным способом.

Доставка:
до ТК бесплатно

Самовывоз:
до 18:00

Наличие: Уточнить у менеджера

2 845,00 ₽

Быстрая покупка

Товар в Корзине

• Описание товара
• Комментарии

Общее описание

Детектор обнаружения скрытой проводки УСП (ИСП-1) предназначен для определения трасс и мест обрывов электропроводки под напряжением 220/380 В при проведении контрольных, строительных или ремонтных работ в жилых и промышленных зданиях. Указатель может применяться также для определения наличия напряжения или обрыва в открытых кабелях, отличать «фазу» или «ноль» в розетках и в проводах, безконтактным способом. В качестве дополнительного средства защиты электроперсонала, Указатель УСП (ИСП-1) может применяться для дистанционного определения наличия или отсутствия высокого напряжения в установках переменного тока, напряжением выше 1кВ. При приближении к токоведущим частям, срабатывание указателя возможно на значительном удалений. По мере приближения частота импульсов звукового сигнала увеличивается.
Указатель УСП (ИСП-1) предусмотрен как для специалистов так и для широкого круга пользователей.

Технические характеристики указателя скрытой проводки УСП

Номинальное напряжение питания от автономных источников питания 9В. Допустимое отклонение напряжения питания + 0,7 / -2.5 В.
Длительность работы указателя с батарейкой типа “Крона”, не менее 20 час

Характеристики

Напряжение питания	9 В
Потребляемый ток	11 mA
Источник питания	Есть
Погодные условия эксплуатации	-45 +40 Сº, относительная влажность не выше 98% при +25 С°
Габаритные размеры	Ф40х200 мм
Габаритные размеры в упаковке	260х65х40 мм
Вес	0,13 кг

Дополнительная информация

Номинальное напряжение питания от автономных источников питания 9В.

Допустимое отклонение напряжения питания + 0,7 / -2.5 В.
Длительность работы указателя с батарейкой типа “Крона”, не менее 20 час


К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий

Все поля обязательны для заполнения.

Похожие товары

Недавно просмотренные товары

Просто опишите, что Вам нужно, и мы вышлем Вам коммерческое предложение!

Принцип работы и виды индикаторов скрытой проводки

При сверлении отверстий в незнакомой стене легко получить удар током или повредить проводку коротким замыканием, попав в кабель под напряжением. Для предотвращения подобных ситуаций используется индикатор скрытой проводки (ИСП). Чтобы устройство было полезным, нужно уметь им пользоваться. Вы согласны?

Мы познакомим вас со всеми типами устройств, используемых в настоящее время для определения пути скрытого электрического провода. Поговорим о принципах действия и правилах выбора индикаторов. Для самостоятельных домашних мастеров представленная нами статья содержит инструкцию по эксплуатации.

Содержание статьи:

• Типы подключения индикаторов
  • По физическим принципам работы
  • По исполнению
• Принцип действия детектора
• Область применения индикаторов 900 12
• Правила индикатора скрытой проводки
• Инструкция по использование детектора
  • Подготовка к предстоящей работе
  • Использование детектора Woodpecker E-121
• Выводы и полезное видео по теме

Типы индикаторов проводки

Не все индикаторы скрытой проводки имеют одинаковую схему работы и функции. Производители стараются оснастить технику дополнительными опциями, чтобы получить конкурентное преимущество. В связи с этим существует несколько классификационных категорий извещателей, на которых необходимо остановиться подробно.

По физическим принципам работы

Основное деление индикаторов скрытой проводки происходит по физическим принципам, на которых основана их работа.

Различают следующие типы извещателей:

• электромагнитные;
• металлодетекторы;
• электростатический;
• комбинированные устройства.

Электростатические извещатели способны обнаруживать провода под напряжением, не пропуская через них ток. Они имеют низкую цену и просты в эксплуатации.

Детекторы без металлоискателя также могут быть дорогими, если в них встроены высокочастотные генераторы. Устройства подключаются к сети, а затем их колебания фиксируются датчиками

С помощью электростатических детекторов также легко обнаружить обрыв кабеля. К недостаткам этих устройств можно отнести высокую чувствительность к наведенным электромагнитным помехам. Нормальную работу извещателей могут прервать включенные в сеть роутеры, микроволновые печи, компьютеры и телевизоры.

Также электростатические индикаторы не подходят для определения расположения электропроводки во влажных стенах и металлоконструкциях.

Галерея изображений

Фото

Детектор линии электропередачи под напряжением

Широкий спектр применения

Применение в условиях высокой влажности

Эргономика и простота эксплуатации

Электромагнитные ICP могут обнаруживать только провода, по которым течет ток. Для бюджетных моделей минимальная нагрузка сети для корректной работы устройства составляет 1 кВт.

То есть с помощью такого детектора определить проводку, идущую к светильникам и люстрам, будет практически невозможно. Преимуществом таких устройств является их высокая точность, позволяющая отследить местонахождение силового кабеля с точностью до нескольких миллиметров.

Чистометаллоискатели редко используются в качестве индикаторов проводки, поскольку одинаково реагируют и на провод, и на металлическую арматуру, и на гвозди и на .

В ICP металлоискатели обычно используются для подтверждения слабых или нестабильных сигналов, полученных другими датчиками.

Металлодатчик помогает найти глубокую проводку, если достоверно известно, что под анализируемой поверхностью нет других металлических элементов

Комбинированные индикаторы скрытой проводки дороги, но также обладают хорошим функционалом. За счет использования одновременно нескольких методов детектирования данные устройства обеспечивают высокую эффективность. Кроме того, комбинированные КНИ часто оснащаются дополнительными функциями, которые требуются профессиональным электрикам.

Для бытовых нужд вполне подойдут недорогие электростатические индикаторы, которых достаточно для определения поверхности.

По исполнению

Индикаторы скрытой проводки имеют много конструктивных и функциональных отличий, поэтому их можно разделить на несколько категорий.

По сфере применения ИСП подразделяются на:

• бытовые;
• профессиональный.

Бытовые извещатели обычно не содержат металлических сенсоров, так как их использование на армированных стенах очень эффективно. Стоимость простых устройств начинается от 5 долларов. Они оснащены одним датчиком, а также световым или звуковым индикатором обнаружения проводки.

Компактные приборы для обнаружения скрытой проводки редко имеют регулируемую чувствительность и большую глубину действия, поэтому редко используются профессионалами

Некоторые профессиональные модели позволяют обнаруживать кабели даже на глубину до 150 мм с точностью до 5 мм. Их стоимость может достигать 500-600 долларов, при одинаковых размерах с бытовыми детекторами.

Индикация обнаружения проводки может быть следующих типов:

• звуковая;
• свет;
• графический;
• комбинированный.

Световая и звуковая индикация реализуются соответственно с помощью светодиода или звукового динамика. Иногда интенсивность сигнала коррелирует с мощностью электромагнитного излучения. На ЖКИ отображается графическая индикация.

Световая индикация на комбинированных приборах может различаться по цвету в зависимости от обнаружения провода под напряжением или обесточенного

По внешнему виду ИСО можно разделить на:

• цилиндрические;
• квартира.

Цилиндрические устройства обычно представляют собой индикаторную отвертку с функцией обнаружения скрытой проводки. Такие модели не очень функциональны, но и дешевы. Отвертки способны обнаружить электрический кабель, как правило, на глубине не более 2 см.

Если проводка в квартире была проложена поверхностно в штробе, то для ее обнаружения достаточно самой дешевой модели детектора.

Стоимость извещателя во многом зависит от глубины обнаружения скрытой проводки и дополнительного функционала. Поэтому следует изучить принцип работы и области применения различных моделей индикаторов.

Фотогалерея

Фото

Металлоискатель в поисках ЛЭП

Компактный металлоискатель для домашнего использования

Использование обычного мультиметра

Маломощный металлоискатель

Принцип работы металлоискателя 9003 5

Принцип работа индикатора скрытой проводки достаточно проста.

Обычно состоит из трех элементов:

• датчик электромагнитного поля;
• усилитель;
9Индикатор 0009.

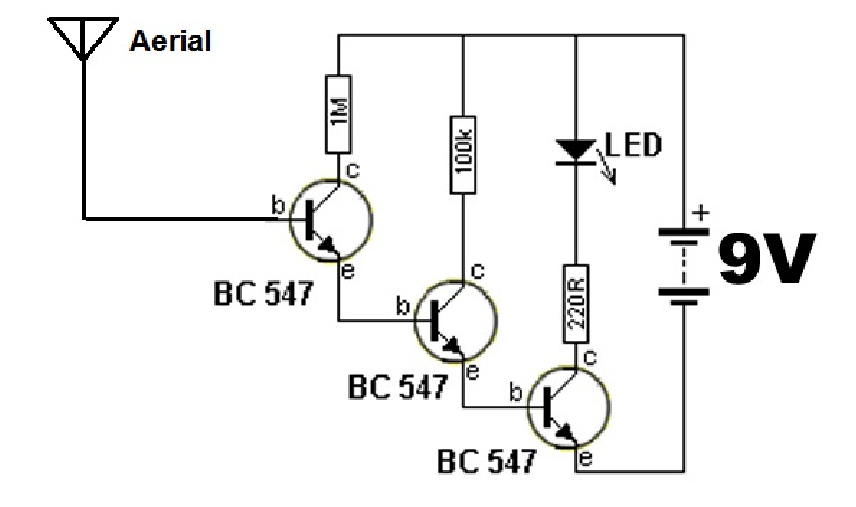

Простейшая схема ИСП представлена ​​на рисунке. Его можно собрать самостоятельно с помощью элементарных деталей, купленных на радиорынке.

В сети представлено множество способов самостоятельного изготовления извещателей скрытой проводки, но по стоимости и качеству они будут соответствовать бюджетным заводским моделям

Работу электростатических устройств (например, модели «Дятел») обеспечивают свойство транзистора изменять сопротивление при помехах на выходе затвора. Датчики металлодетектора основаны на фиксации токов, возникающих в металлическом предмете под действием магнитного поля катушки индуктивности самого ИКП.

Устройства с регулировкой чувствительности и дополнительными функциями имеют более сложные схемы, но основные элементы остаются актуальными.

Область индикаторов

Область действия IPS зависит от конфигурации устройства и его чувствительности.

Базовые модели комбинированных извещателей могут быть использованы для следующих целей:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение обрыва кабеля;
• правильное подключение фаз электросчетчиков;
• определение фазного провода;
• обнаружение незаземленного оборудования;
• функциональная проверка плавких вставок и плавких предохранителей;
• обнаружение расположения металлической арматуры в стене,

К дополнительным возможностям ИКП относятся следующие функции:

• индикация объектов типа «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• указание точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое определение центра металлических предметов.

Перед покупкой детектора нужно подумать о необходимом функционале, ведь цена устройств с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Правила индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют функциональность, описанную в инструкции.

При покупке детектора сохраните чек, упаковку и гарантийный талон. В случае неработоспособности устройства вы всегда можете обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Они указаны в виде перечня правил:

1. Физические параметры зарубежных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИЭС, не сертифицированные по национальному законодательству.
2. Необходимо учитывать материал стен в месте предполагаемого использования устройства и глубину прокладки проводки.
3. При определении места неактивной проводки необходимы приборы с металлоискателями.
4. После покупки устройства желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, перекрыв кабель керамической плиткой, деревянными досками или листами пенопласта.
5. Бюджетные модели за счет простоты конструкции могут быть долговечнее ИКП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно следует проконсультироваться с продавцом, так как при самостоятельном выборе велика вероятность того, что приобретаемое оборудование не будет в полной мере соответствовать возложенным на него задачам.

Следующая фотоподборка познакомит вас с популярными моделями извещателей, позволяющих точно определять положение пути скрытой проводки:

Галерея изображений

Фото

Прибор с максимальной точностью обнаруживает и обозначает все скрытые линии линий связи из цветных и черных металлов. Обеспечивает возможность определения положения электропроводки под напряжением

Индикатор точно определяет и отображает расположение скрытых проводов под напряжением. Выделяет положение труб, деревянных закладных, арматуры в бетонных стенах

Высокоточный прибор предназначен для поиска нарушений в работе систем теплого пола. Точность поиска ± 1 см

Чувствительное электронное устройство обнаруживает помимо проводки деревянные и пластиковые закладные элементы. Подсветка путей сообщения лучом

К очевидным достоинствам данной модели можно отнести большой экран с четким изображением распознаваемых линий электропередач, трубопроводов, арматуры

Недорогой, простой в эксплуатации, удобный индикатор легко определяет расположение металлических веток и деревянных деталей

Простой и интуитивно понятный извещатель предназначен для бытового использования. Радует небольшая цена и качество четкости

Недорогой электронный прибор пригодится в хозяйстве, поможет домохозяйке распознать расположение скрытой проводки из деревянных закладных из кабеля

Bosch DMF 10 Zoom extra

Bosch GMS 120 PROF

Детектор Elitech D 100

Настенный индикатор CONDTROL

Настенный сканер ADA 80 A00466

Бытовой атрибут КВБ 0116-20

Доступный ДЕФОРТ ДММ-20Д

Бюджетный вариант Интерскол ЭД-0,2

Инструкция по эксплуатации детектора

В связи с разнообразием конструкций индикаторов скрытой проводки необходимо учитывать инструкция по их применению на примере конкретной модели. Для этого отечественными монтажниками широко использовался недорогой электростатический ИКП «Дятел Е-121». Но сначала нужно подготовиться к процедуре поиска.

Подготовка к предстоящим работам

Для ускорения обнаружения проводки любым детектором опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый извещатель можно на обычном удлинителе, включенном в розетку. В качестве барьера можно использовать книги или керамические плиты

Основные из них:

1. Первоначально проверьте работоспособность устройства на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
2. Калибровка прибора на расстоянии 1 метра от стен, если такая возможность есть.
3. Обследуемые поверхности не должны быть влажными.
4. По возможности выключите все работающие электроприборы в квартире, включая телефоны.
5. Точность определения электропроводки резко снизится, если использовался токопроводящий клей для обоев.

Данные рекомендации позволят исключить потери времени из-за неработающего оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора Woodpecker E-121

Детектор Woodpecker E-121 может работать в 4 диапазонах чувствительности.

Порядок работы с данным устройством обнаружения проводки следующий:

1. Поочередно нажимайте кнопки диапазона чувствительности. Сигнальное устройство должно издавать короткие световые и звуковые сигналы. Если нет ответа от устройства, проверьте аккумулятор.
2. Нажать кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и при наличии индикации уменьшить чувствительность, последовательно нажимая кнопки от «3» до «1».
3. Одновременно со снижением чувствительности необходимо уменьшить расстояние до обнаруживаемого объекта, локализуя зону действия извещателя.
4. Чтобы найти местонахождение проводника, перемещайте извещатель вдоль стены, стараясь найти место с максимальным электромагнитным полем.
5. Чтобы нейтрализовать мешающие окружающие токи, положите руку на анализируемую поверхность рядом с детектором. Если рядом с рукой нет проводника, то дятел Е-121 перестанет подавать сигналы.
6. При поиске оборванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрического кабеля зависит от степени влажности и материалов, окружающих провод.

Обнаружение электрических проводов в оштукатуренных стенах, железобетонных панелях и в заземленном экране будет затруднено.

Детектор бытовой “Дятел Е-121” эффективно обнаруживает электропроводку на глубине до 8 см и стоит около 15 долларов, что гарантировало ему популярность среди электриков

Для проверки предохранителей и предохранителей включите режим «1» или «2» и прикоснитесь антенной к контактам до и после предохранителя. В случае неисправности извещатель не подаст звуковой сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, позволяющую сохранить работоспособность прибора при выходе из строя одного из сигнализаторов

За правильную интерпретацию результатов прибора, следует сначала ознакомиться с его инструкцией, ведь почти каждый детектор требует правильных первоначальных настроек.

Выводы и полезное видео по теме

Видеоматериалы помогут увидеть эффект различных детекторов в работе и оценить реальную пользу от дорогих моделей. Представлено сравнение производительности моделей индикаторов скрытой проводки различных ценовых диапазонов.

Видео №1. Работа с ИСП “Дятел Е-121”:

Видео №2. Сравнение четырех детекторов скрытой проводки:

Видео №3. Обзор дорогого и дешевого индикатора скрытой проводки:

Эффективность прибора для определения скрытой проводки не всегда коррелирует с его ценой. Важнейший фактор, на который необходимо ориентироваться при выборе прибора, — это характеристики непосредственного объекта обследования. А при его неуверенности необходимо оговаривать в магазине возможность обмена детектора на другую модель.

Расскажите, как вы использовали индикатор для определения трассы скрытой проводки или выявления ее обрыва. Пожалуйста, пишите комментарии в блоке ниже, задавайте вопросы и размещайте фотографии по теме статьи. Поделитесь полезной информацией и известными вам технологическими тонкостями.

Различия между скрытой и открытой электропроводкой!

Современная жизнь невозможна, не стоит наслаждаться в отсутствие оптимального света или освещения. Изобретение электрического света дало новое измерение всей цивилизации и образу жизни. Жизнь сейчас отличается от той, которой жили наши предки.
Электрическая проводка — это процесс распределения электрической энергии от источника питания к таким приборам, как телевизор, лампы, кондиционеры и т. д., путем подключения различных приборов и оборудования для различных целей. Одним из важнейших требований к любой системе электропроводки является безопасность. Прежде чем пытаться подключить свой дом, вы должны иметь четкое представление о правилах и стандартах безопасности, чтобы предотвратить ошибки, которые могут привести к поражению электрическим током, травмам, повреждению или пожару и оказаться фатальными.

Услуги – MEP

Более 10 важных советов по электробезопасности, которые сделают ваш дом безударным!

Большинство штатов не разрешают электрикам без лицензии работать с электропроводкой, поэтому перед началом любого проекта вам необходимо ознакомиться с « Национальным строительным электротехническим кодексом» вашего района.
Напряжение домашней электропроводки зависит от типов приборов, используемых в доме. Существуют разные способы создания бытовой электрической цепи.
Давным-давно открытая система электропроводки была наиболее распространенным типом электропроводки, используемой в каждом доме. Но в настоящее время для домашней электропроводки популярна система скрытой проводки.
Здесь мы обсудим различия между скрытой и открытой проводкой, которые помогут вам в плане безопасной установки электропроводки в вашем доме.

Слово «скрытый» означает «скрытый». Итак, эта проводка делается внутри полов/стен и дополнительно маскируется/скрывается штукатуркой стены. Другими словами, использование пластиковой или электрической проводки внутри стены, потолка или пола с пластиковыми или металлическими трубами называется секретной скрытой проводкой кабелепровода.

• Как следует из слова открытый означает незащищенный. Это метод проводки с использованием скоб, ручек, трубок и гибких трубок для защиты и поддержки изолированных проводников, проложенных по стенам, а не скрытых или скрытых под какими-либо элементами здания.

• Скрытая система электропроводки – самая популярная, эстетически красивая и прочная. Это наиболее распространенный тип электропроводки, используемый в настоящее время, так как поверхность выглядит аккуратной и чистой.

• Открытая система электропроводки не имеет эстетичного вида. В настоящее время эта система используется редко.

• Для скрытой проводки профессиональный электрик/техник должен быть более квалифицированным.

• Здесь также нельзя отрицать необходимость квалифицированного профессионального электрика/техника.

• В этой системе отсутствует риск механических повреждений.

• В этой системе существует риск механических повреждений пользователей.

• В этой системе электропроводки отсутствует риск поражения пользователей электрическим током от кабеля.

• В этой системе электропроводки вероятность поражения электрическим током больше для пользователей.

• Скрытая проводка помогает сохранить эстетический вид стены, так как выглядит аккуратно и чисто, а также делает поверхность гладкой для дальнейшего декорирования.

Читайте также: Обои из флока, чтобы сделать стены вашего дома роскошными

• Проволока проходит по поверхности, что придает некрасивый вид. В случае этой системы эстетический вид стены можно сохранить, покрыв ее декоративными и защитными материалами, что может увеличить стоимость.

• Система скрытой проводки безопасна и долговечна.

• Открытая система электропроводки не так надежна и долговечна по сравнению со скрытой проводкой.

• Опасность возгорания из-за короткого замыкания внутри всегда выше.

• Риск возгорания из-за короткого замыкания также присутствует в открытой системе электропроводки. Но он хорошо виден, поэтому вероятность возгорания можно легко предотвратить или уменьшить.

• Эта система дорогая (затратная) по сравнению с открытой системой электропроводки.

• Данная система менее дорогая (затратная) по сравнению со скрытой проводкой.

• В этой системе в стене не требуются каналы или желоба. Так меньше времени тратится.

• В этой системе электропроводки все провода находятся в замкнутом кабелепроводе, поэтому неисправность не может быть легко обнаружена и не может быть быстро и легко устранена.

• В этой системе электропроводки все кабели находятся на открытом воздухе, поэтому неисправность может быть легко обнаружена и быстро устранена.

• Работать сложнее, чем с открытой проводкой.

• В открытой системе электропроводки установка проводки на стене проще, чем при скрытой проводке.

• Вся система электропроводки не может быть заменена за короткое время, а материал электропроводки может или не может быть повторно использован в другом месте.

• Вся система электропроводки может быть заменена в короткие сроки, а материал электропроводки может быть повторно использован в другом месте.

• Добавление/изменение скрытой проводки очень сложно.

• Добавление/изменение открытой проводки очень просто.

• Скрытая проводка – самая надежная и популярная система проводки в настоящее время.

• Открытая система электропроводки сегодня используется редко.

• Погодные условия, такие как дождь, пар, влажность, химические воздействия, дым и т. д., не могут влиять легко или медленно.

• Погодные условия, такие как дождь, масло, пар, влажность, химические вещества и дым, могут легко и быстро воздействовать на открытую систему электропроводки по сравнению со скрытой системой электропроводки.

• В этой системе электропроводки очень сложно обеспечить какое-либо дополнительное подключение в будущем. Для дополнительных подключений вам понадобится помощь специалистов.

• В открытой системе электропроводки в дальнейшем легко обеспечить дополнительные соединения.

• В системе скрытой проводки изменить расположение приборов или выключателей довольно сложно.

• В открытой системе электропроводки изменить расположение приборов или выключателей достаточно просто.

• Скрытая проволока не дает провисания.

• Через некоторое время в открытом проводе образуется провисание.

• Срок службы этой системы короток до тех пор, пока качество провода не будет хорошим.

• Для работы по системе скрытой электропроводки необходимо заранее спланировать, подготовить подробные чертежи и план.

• Для работы с открытой системой электропроводки требуется меньше предварительного планирования по сравнению со скрытой электропроводкой.

• Ремонт этой системы электропроводки очень сложен.

• Ремонт этой системы электропроводки очень прост.

• Для скрытой проводки, Стены вырезаны и сделаны штробы, что делает стены слабыми или некачественными. Таким образом, увеличивается вероятность утечки воды, а также увеличивается вероятность появления трещин в стенах.

• При работе с открытой проводкой нет необходимости в штроблении, поэтому вероятность утечки воды и трещин отсутствует.

• Далее по мере того, как погони делаются после возведения стен; вдоль канавки будут трещины, если она не заполнена должным образом.

В этой системе проводки нет необходимости в пазах. Открытая проводка делается с помощью сверления в стене. Если сверление выполнено неправильно, в стене может образоваться трещина

• В дальнейшем вода много раз проходит по трубопроводу и может подниматься к распределительному щиту, вызывая проблемы с безопасностью.
