Как установить встраиваемую варочную панель в столешницу?

• Статья
• Видео

В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

• Пошаговая инструкция по установке
• Подключение к электросети

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

1. Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем.
   Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
2. Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
3. Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
4. Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.
5. Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
6. Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения. Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная.
   Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
7. Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект. Установка зажимов производится снизу, после чего корпус оказывается зафиксированным. Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Подключение к электросети

Чтобы подключить встраиваемую варочную поверхность к сети достаточно проверить наличие напряжения и подключить вилку в розетку. При подготовке к монтажу необходимо убедиться, что сечение проводов соответствует подключаемой электрической мощности, которую имеет встроенная панель. В противном случае нужно провести отдельную линию от вводного щитка до плиты. Тогда установка розетки может не потребоваться. Более подробно о подключении варочной панели мы рассказывали в отдельной статье, с которой настоятельно рекомендуем ознакомиться.

Встраиваемая варочная панель может быть подключена к отдельной линии при условии, что на распределительном щитке предусмотрен отдельный автоматический выключатель для плиты,с подходящим номиналом. Если к дому походит электропитание 380 вольт, то есть 4 провода, при подключении электроплиты следует равномерно распределить нагрузку по фазам.

О подключении электрической варочной панели вы можете узнать из видео:

Вот по такой технологии выполняется установка встраиваемой варочной панели и подключение к электрической сети своими руками. Надеемся, наша пошаговая инструкция и предоставленные видео примеры помогли вам осуществить монтаж без привлечения мастера!

Будет полезно прочитать:

• Как подключить электрический духовой шкаф
• Как разделить электропроводку на группы
• Установка автоматического выключателя в щитке

Опубликовано 08.06.2017 Обновлено 04.11.2017 Пользователем Александр (администратор)

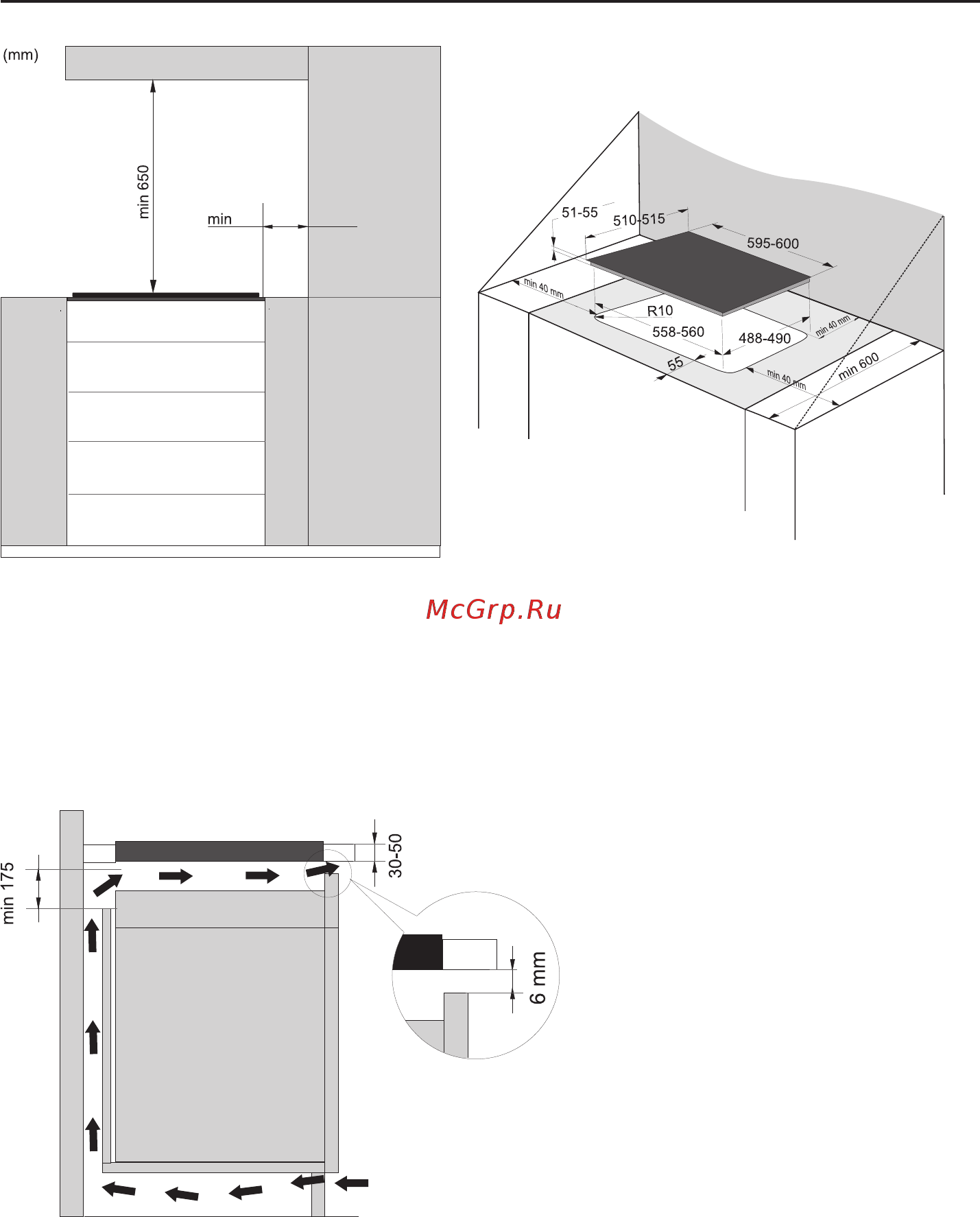

Инструкция по установке на русском языке для варочной панели Asko HI1694G смотрите онлайн или скачивайте на сайте официального дилера Аско

Инструкция по установке на русском языке для варочной панели Asko HI1694G смотрите онлайн или скачивайте на сайте официального дилера Аско

Для рассмотрения заявки необходимо прикрепить:

1. Заявление с подписью и полной информацией о заказе (№ заказа, описание проблемы, требование возврата или обмена, а также телефон).
2. Скан или фотографию заключения авторизованного сервисного центра, если выявлена техническая неисправность.

• Звонок

• Каталог

• Сравнение

• Избранное

• Корзина

• Техника для кухни
• Уход за бельём
• Asko Professional

• Техника для кухни
• Посудомоечные машины
• Духовые шкафы
• Холодильники
• Варочные панели
• Вытяжки
• Кофемашины
• Микроволновые печи
• Вакууматоры
• Подогреватели посуды
• Аксессуары

• Уход за бельём
• Стиральные машины
• Сушильные машины
• Сушильные шкафы

• Asko Professional
• Профессиональные стиральные машины
• Профессиональные сушильные машины

• Посудомоечные машины
• Посудомоечные шириной 60 см
• Отдельностоящие посудомойки Asko

• Духовые шкафы
• Духовые шкафы Asko с СВЧ
• Компактные духовые шкафы
• Пиролитические
• Духовые шкафы Аско с паром

• Холодильники
• Однокамерные
• Винные шкафы Asko
• Двухкамерные с системой ноу фрост
• Встраиваемые двухкамерные
• Морозильные камеры
• Двухкамерные

• Варочные панели
• Индукционные панели Аско
• Электрические варочные поверхности Asko
• Домино индукционные
• Газовые панели Asko

• Вытяжки
• Самые мощные
• Встраиваемые с отводом в вентиляцию

• Кофемашины
• Зерновые
• С автоматическим капучинатором
• Итальянские
• Зерновые с капучинатором

• Микроволновые печи

• Вакууматоры

• Подогреватели посуды

• Аксессуары

• Стиральные машины
• Отдельностоящие
• С загрузкой 5 кг
• Встраиваемые
• Большие
• Фронтальные

• Сушильные машины
• С тепловым насосом

• Сушильные шкафы

• Профессиональные стиральные машины

• Профессиональные сушильные машины

Каталог товаров

• О компании
• Доставка
• Оплата
• Сервис
• Гарантия
• Ремонт
• Статьи

• Идеи Asko

• Кредит
• Контакты

• Бытовая техника ASKO
• Инструкции о технике Asko
• Инструкции для варочных панелей Asko
• Инструкция по установке

Заказать звонок

Мы гарантируем конфиденциальность данных. Ваш номер будет использован только для обработки заказа.

Как вас зовут?

Телефон

Поля со * обязательны к заполнению

Нажимая “Отправить” вы соглашаетесь с политикой обработки персональных данных.

Связаться с руководством

Качество обслуживания клиентов — это приоритет для руководства интернет-магазина Asko. При возникновении проблем с заказом, пожалуйста, сообщайте нам об этом.

Все заявки направляются лично руководству магазина. Это помогает оперативно решать вопросы и повышать качество работы.

Что произошло?

Как вас зовут?

Телефон

№ заказа

Поля со * обязательны к заполнению

Нажимая “Отправить” вы соглашаетесь с политикой обработки персональных данных.

Покупка в один клик

Как вас зовут?

Телефон

Поля со * обязательны к заполнению

Нажимая “Отправить” вы соглашаетесь с политикой обработки персональных данных.

Купить в 1 клик

Спасибо! Ваш заказ оформлен.

Менеджер свяжется с Вами в ближайшее время.

Ваш город

• Москва
• Санкт-Петербург

Спасибо вам за вашу обратную связь!

Товар добавлен в корзину

Продолжить покупки

Перейти в корзину

Cайт asko-shop24.ru использует файлы cookie для хранения данных. Продолжая использовать сайт, Вы даете согласие на работу с этими файлами. Подробнее

Закрыть

Как установить варочную панель

Новая варочная панель может стать отличным источником вдохновения для мастеров на кухне, поскольку она обеспечивает универсальность и позволяет с легкостью плавить, варить, жарить и тушить. Несмотря на то, что доступны различные типы варочных панелей в зависимости от предпочитаемого вами стиля приготовления пищи, если вы недавно приобрели новую варочную панель, но не совсем уверены, как ее установить, в этом руководстве приведены пошаговые инструкции по установке варочной панели. плита. Вскоре вы сможете начать создавать вкусные блюда, чтобы удовлетворить свои вкусовые рецепторы и кулинарное творчество.

Установка варочной панели: установка газовой, электрической или индукционной варочной панели

Перед установкой новой варочной панели обратите внимание на то, что в этом руководстве представлен общий обзор процесса установки. Всегда следуйте инструкциям в руководстве по эксплуатации, и если ваша установка требует обновления конфигурации вашей кухни, установки новой газовой линии или электропроводки, рекомендуется нанять профессионала. Для индукционных варочных панелей следуйте инструкциям по установке электрической варочной панели.

Расходные материалы

     • Герметик для труб
     • Кисть

Инструменты

     • Тестер мощности
     • Отвертка 900 13      • Карандаш
     • Отвертка ¼”
     • Плоскогубцы
     • Трубный ключ
     • Рулетка

Для газовой установки :

     • Комбинированный ключ 15/16″
     • Распылитель
     • Вода
     • Мыло

Шаг 1. Проверка источника топлива

Существует два различных типа установки в зависимости от того, заменяете газовый или электрический / индукционный плита. Для электрических или индукционных варочных панелей требуется распределительная коробка на напряжение не менее 240 вольт, а для газовых варочных панелей потребуется газовая линия. Вы также захотите убедиться, что ваша новая варочная панель имеет ту же силу тока, что и та, которую вы заменяете, поскольку старые модели варочных панелей могут иметь цепь на 30 ампер, а новые модели обычно имеют цепь на 40 или 50 ампер. Если вы размещаете варочную панель над настенной духовкой, вы также должны убедиться, что они совместимы друг с другом. Рекомендуется нанять профессионала, если у вас нет необходимых элементов для завершения этой установки.

Шаг 2: Отключите питание и обратите внимание на расположение проводки

В качестве меры безопасности выключите выключатель, который питает варочную панель на блоке предохранителей, и проверьте, что электричество полностью отключено, используя тестер цепи на всех проводах. . Сфотографируйте проводку перед отсоединением, так как новая варочная панель обычно подключается таким же образом.

Для газовых варочных панелей: перекройте газовую линию, повернув переключатель гаечным ключом перпендикулярно клапану. Удалите весь газ, оставшийся в плите, включив конфорки на несколько секунд, убедившись, что кухня хорошо проветривается при выполнении этого шага. Далее аккуратно снимаем гибкий газовый шланг. Проверьте шланг на предмет износа и замените новым, если есть какие-либо повреждения. Вы можете использовать тот же шланг повторно, если он в хорошем состоянии.

Шаг 3. Снимите существующую варочную панель

Удалите герметик или герметик, удерживающие варочную панель на месте, а также все ручки, решетки, решетки и любые другие съемные детали варочной панели. С помощью второго человека поднимите старую варочную панель, толкнув ее снизу, чтобы она поднялась и вышла наружу. Вы можете убрать соседние шкафы и ящики, чтобы освободить место для работы.

Шаг 4: Измерьте отверстие в столешнице

Минимальный зазор для отверстия в столешнице зависит от производителя варочной панели, но в среднем вам потребуется не менее 30 дюймов сверху и 1 фут свободного пространства с каждой стороны. Обратитесь к инструкциям по установке для получения конкретной информации о количестве места, которое вам понадобится. С помощью измерительной ленты измерьте свободное пространство, а также площадь варочной панели, чтобы убедиться, что у вас есть минимальное пространство, необходимое для завершения установки. Вычтите примерно ½-1 дюйм с каждой стороны, чтобы учесть нависающий край варочной панели.

Шаг 5. Установите пружинные зажимы

Извлеките новую варочную панель из упаковки и держите незакрепленные детали в стороне до завершения установки. Сначала найдите пружинные зажимы и ввинтите их в новую варочную панель, так как они будут удерживать ее на месте в отверстии столешницы. Если у вас гранитная столешница и вы устанавливаете электрическую варочную панель, можно также использовать двухстороннюю клейкую ленту на нижней стороне варочной панели.

Шаг 6. Установите новую варочную панель на столешницу

Вам снова понадобится помощь второго человека, который поможет установить новую варочную панель на место. Перед установкой варочной панели в пружинные зажимы убедитесь, что вся проводка проходит в отверстие, пока не раздастся слышимый щелчок.

Шаг 7: Подсоедините источник топлива

Для электрической варочной панели обратитесь к изображению, которое вы сделали ранее, чтобы подключить провода к правильной клемме соединительной коробки. Закройте провода кабельной гайкой и спрячьте их в распределительной коробке.

При установке газовой варочной панели, поставляемой с регулятором, прикрепите регулятор к варочной панели, а шланг к регулятору, используя герметик для труб и кисть, и затяните гаечным ключом. Затем обильно нанесите герметик для труб на резьбу, соединяющую газовый шланг с варочной панелью. Подключите электрическую розетку к воспламенителю, который зажжет горелки.

Чтобы убедиться, что газопровод затянут должным образом, смешайте воду и средство для мытья посуды в пульверизаторе и распылите на соединения труб. Если пузырьки воздуха появляются после повторного включения газа, это означает утечку газа, и необходимо подтянуть газовую линию.

Шаг 8. Установите накладки и любые дополнительные элементы

Чтобы завершить установку новой варочной панели, затяните пружинные зажимы и прикрепите герметик к краям варочной панели, если добавляете накладку. Прикрепите ручки, горелки и решетки и протрите их, чтобы удалить пыль или мусор, оставшиеся после установки. Как только это будет сделано, ваша новая варочная панель готова к тому, что вы готовите.

Могу ли я установить варочную панель самостоятельно?

Самостоятельная (и с помощью друга) установка варочной панели — это, безусловно, задача, с которой вы справитесь. Однако имейте в виду, что если вам неудобно работать с электропроводкой или вам нужно добавить газовую линию или изменить конфигурацию вашей кухни, настоятельно рекомендуется нанять профессионала для завершения установки.

Магазин популярных варочных панелей марки KitchenAid

КСГК506ЖСС

КГЦК506РБ

КИКУ569СБЛ

KCED606G

Подробнее о варочных панелях

• Что такое индукционная варочная панель и как она работает? Индукционная плита может быть именно тем, что нужно вашей кухне. Узнайте, что такое индукционная варочная панель, в чем ее преимущества, как работает индукционная плита.

• Типы варочных панелей и плит Отдельная варочная панель может преобразить всю вашу кухню. Узнайте о различных типах варочных панелей и плит, чтобы найти лучший вариант для ваших кулинарных нужд.

• Как почистить стеклянную плиту за 5 шагов Очистка стеклянной плиты не должна быть сложной задачей. Изучите это пошаговое руководство, чтобы узнать, как очистить стеклянную плиту и сохранить ее великолепный внешний вид.
