Выбор СИП кабеля – как правильно самостоятельно выбрать СИП кабель

СИП кабели – это универсальные и надежные проводники электрического тока. Такие провода сегодня достаточно популярны по нескольким причинам: удобство прокладки, универсальное применение, широкий выбор вариантов.

Самонесущие изолированные провода (СИП) применяют в сетях как с малым, так и с высоким напряжением – от домашней сети 220 В до 20 кВ. Основная особенность – это простота прокладки. Такие кабели не требуют дополнительного армирования – при воздушной прокладке они хорошо держат форму и не провисают под собственным весом. А благодаря хорошей изоляции даже при схлестывании кабелей (часто случается при сильных порывах ветра) не происходит короткое замыкание.

Вот почему сегодня неизолированные старые провода в городских линиях передач меняют на СИП. Что уж говорить о прокладке новых линий. Посмотрим, как правильно выбрать самонесущий изолированный провод для вашего дома.

Какие типы проводов СИП на сегодня доступны

Существует несколько основных типов подобных кабелей:

• СИП-1 . Такой провод состоит из нескольких изолированных жил (изоляция – сшитый полиэтилен), при этом нулевая жила остается неизолированной;
• СИП-2 . Конструкция такого кабеля будет аналогична первому варианту, однако нулевая несущая нить также имеет изоляцию. Такие провода обычно применяют для прокладки воздушных линий. Чаще всего это магистральные электропроводы между городами и поселками, а также ответвления к населенным пунктам. Примечательно и то, что кабель этого типа можно использовать в холодном и умеренном климате, в суровых условиях окружающей среды – под воздействием низких температур уникальная изоляция не портится и не трескается. Также выбор продиктован и банальной практичностью – кабель выдерживает нагрев до 900 градусов по Цельсию в течение долгого времени, поэтому не портится и не загорается при перепадах напряжения;
• СИП-3 . Такой провод имеет изоляцию из сшитого полиэтилена. Он используется в любых температурных условиях – как в жарком, так и в холодном климате. При этом рабочая температура такого кабеля составляет от минус 200 до плюс 900 градусов – их можно смело использовать в качестве воздушных линий, например, в горячих цехах;
• СИП-4 . Этот кабель не имеет несущей жилы – обычно он состоит из двух или четырех токоведущих нитей. Выбор такого кабеля – это решение для использования непосредственно в домах потребителей энергии или для подвода к домам;
• СИП-5 . Конструкция такого кабеля схожа с конструкцией предыдущего варианта. Однако каждая жила имеет отдельную оболочку, поэтому нередко такие провода используют для прокладки между населенными пунктами (благодаря высокой прочности). Технология производства такого кабеля – одна из самых сложных.

На что обратить внимание при подборе провода

Особого внимания заслуживает вопрос выбора сечения кабеля. Все описанные выше виды СИП могут иметь разное сечение, которое, как несложно догадаться, связано напрямую с физическими характеристиками провода и его способностью противостоять нагрузкам, проводить ток, выдерживать определенное напряжение.

Так, например, провода СИП-3 могут иметь сечение от 35 до

150 миллиметров. При этом пропорционально меняется и допустимая длительная сила тока – от 200 до 485 ампер.

Также кабели с разным сечением могут выдерживать разную температуру и разную длительность нагрева. Эти параметры необходимо учесть при выборе провода. Если мы говорим об обычном домашнем использовании, то проблем возникнуть не должно. Температура окружающей среды редко поднимается выше пятидесяти градусов и ниже минус пятидесяти. С такими температурами отлично справляются любые типы СИП.

Более высокий нагрев может достигаться за счет перегрузок, которых в обычной городской сети не так уж много. Поэтому для дома подойдет любой провод типа СИП-4 (ранее назывался СИП-2А).

Существует три вида кабелей СИП:

• с изоляцией из стойкого к ультрафиолетовому излучению полиэтилена;
• с изоляцией из стойкого к атмосферным воздействиям полиэтилена;
• с изоляцией из полиэтилена с пониженной горючестью.

Выбирать вариант следует, ориентируясь на основные опасности, которые могут возникнуть для проводов на вашем участке. Так, например, если провод проходит в непосредственной близости от теплоизоляции или над мангалом, то стоит обратить внимание на негорючий кабель. Если же вы живете в солнечном климате, то правильно будет обратить внимание на провод с изоляцией из светостабилизированного сшитого полиэтилена, который не разрушается под воздействием ультрафиолета. Атмосферостойкая термопластичная изоляция подойдет для тех районов, где наблюдается частая смена температуры или же бывают экстремально низкие или экстремально высокие температуры.

Несколько причин выбрать СИП-4

Причин для использования именно этого провода для ввода электричества в дом множество:

• надежность. Такие провода (даже с учетом отсутствия несущей жилы) имеют высокую прочность – они не обрываются даже при ураганном ветре;
• простота монтажа. Для спуска кабеля от вышки ЛЭП используется специальная арматура (или просто неизолированные провода). При этом не требуется использовать траверсы и крюки;
• безопасность. Даже если случится обрыв кабеля, то от действия электрического тока вряд ли кто-то пострадает, так как провода изолированные. Более того, при схлестывании кабелей никогда не происходит короткое замыкание – опять же благодаря изоляции;
• эстетика.
  При вводе в частный дом немаловажную роль играет и эстетический аспект. Провода СИП-4 имеют более аккуратный внешний вид (особенно при вводе трехфазного электричества).

Выбор кабеля для дома – это не самая сложная задача. Определиться с выбором вам помогут подробные таблицы номинального напряжения и силы тока, которых множество в открытом доступе. Также обратите внимание на воздействия, которым будет подвергаться провод, а также граничные физические характеристики.

Проанализировав эти параметры, вы сможете безошибочно подобрать подходящий кабель для вашего дома.

Какой ввод кабеля лучше выбрать? Подземный или воздушный? — статьи от «Pro100kabel».

Есть два способа ввода кабеля, чтобы подключить дом к электрификации. Каждый из этих способов имеет свои плюсы и минусы.

Воздушный ввод кабеля

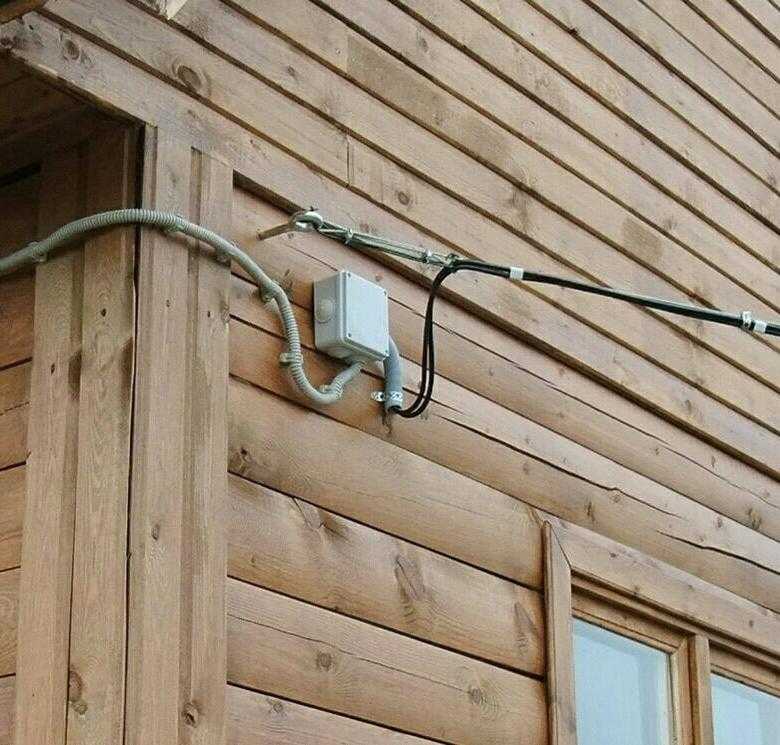

Воздушный ввод предполагает прокладку проводника по воздуху, когда кабельная линия идет от столба к зданию. На сегодняшний день данный способ относится к уже устаревшим, но его всё также часто применяют для обустройства электроснабжения частных домов. Основная причина популярности этого способа – простота в монтаже и скорость. Уже буквально за несколько часов электрики могут подключить дом к линии.

Недостатки подвода кабеля по воздуху:

· При передаче электроэнергии провод нагревается. В холодное время года это может привести к образованию наледи на проводнике. При долгом воздействии низких температур влажности корка льда может нарастать, что часто заканчивается обрывами на линии.

· Воздействие ветровой нагрузки, что также является распространенной причиной обрыва кабеля.

Решение всех вышеперечисленных недостатков – применение новых современных проводников, надежных и прочных, таких как провод СИП.

СИП ввода в дом должен быть сечением не меньше 10 квадратных миллиметров.

Для того чтобы его закрепить применяют специальную арматуру.

Кабель СИП используется для передачи и раздачи электрического тока в линиях освещения и силовых сетях, где уровень напряжения в диапазоне от 0,4 до 1 кВ.

Самонесущий изолированный провод задействован в электрификации зданий и помещений, его используют там, где необходимо обустроить качественную и долговечную линию электропередач, ввести в жилые и нежилые помещения электрику и т.д.

СИП – проводник, состоящий из скрученных токонесущих жил в оболочке. В конструкции есть фазные жилы алюминиевые и нулевая несущая жила. Изоляция фазных жил выполнена с применением светостабилизированного полиэтилена черного цвета.

Главное достоинство такого материала – устойчивость  к разрушающему воздействию ультрафиолета. Нулевая жила состоит из стального сердечника, вокруг которого скручена алюминиевая проволока.



Подземный ввод кабеля

Многие электрики на сегодняшний день отдают предпочтение подземному вводу кабеля в дом. Почему?

Именно этот вариант подключения позволяет создать наиболее защищенные условия для функционирования линии и исключения воздействия разрушающих физических факторов снаружи.

Также он подразумевает более длительные сроки службы.

Недостатком подземного ввода считается его большая трудозатратность и стоимость работ. Так, потребуется вырыть траншею, чтобы туда уложить проводник. Еще  нужно будет позаботиться о правильном выводе провода: вывод через подвальное помещение, через цоколь и подвод к вводному щиту.

Что касается траншеи, то здесь нет необходимости копать её слишком глубокой во избежание возможных промерзаний в зимнее время года. Самое главное, обеспечить отсутствие каких-либо воздействий извне, в том числе и грызунов.

Гофротрубы существуют именно для этого.

Гофротрубы обеспечивают герметичность, а значит внутрь неё можно уложить обычный, не бронированный кабель, стоящий на порядок дешевле. Производят гофру не только за рубежом, но и на территории нашей страны.

Рекомендуется после укладки кабеля в гофре в землю присыпать его землей и сверху засыпать битым кирпичом или щебнем.

Такая прослойка дополнительно защитит линию от механического повреждения (лопатой или другим предметом). Поверх ложится сигнальная лента с надписью «осторожно кабель!».

Чтобы обеспечить долговечность линии, при выполнении работ стоит придерживаться всех правил прокладки.

Для этого рекомендуем обращаться в проектные организации и уже на месте решать, какой вариант подключения в данном конкретном случае предпочтительнее.

Так как зависит окончательное решение от официальных нормативов и правил, расположения рядом других линий электропередач, учета ограничений на ту или иную проводку.

Опытные электрики знают все описанные выше нюансы и готовы обустроить любой из выбранных вариантов ввода кабеля в дом.



В нашем интернет-магазине вы найдете все необходимые электротехнические товары: провод СИП и другие виды кабеля, системы прокладки, арматуру и крепления, приборы учета и контроля электроэнергии.

Что нужно знать о мачтах электроснабжения

Правила и нормы, касающиеся мачт электроснабжения, различаются в зависимости от того, в какой части страны вы живете, поэтому некоторая информация, приведенная здесь, может быть применима не во всех ситуациях. В случае сомнений проконсультируйтесь с местной электроэнергетической компанией и инспектором по электротехнике.

1 / 12

Советы Construction Pro

Служба D rop

Воздушный или подземный переход — это электрические проводники, идущие от опоры, опоры или наземного трансформатора к дому. Изменения в сервисном обслуживании всегда будут выполняться коммунальной компанией, а стоимость большинства изменений является обязанностью клиента. Основная проблема безопасности здесь заключается в том, что у служебных ответвлений нет предохранителей, автоматических выключателей или какой-либо защиты от перегрузки по току на конце подачи; они напрямую подключены к распределительной сети предприятия и постоянно находятся под напряжением.

К служебной мачте в воздушной разводке подходят три проводника, два незаземленных проводника (горячие ветви) и отдельный проводник с заземлением (нейтральный). Горячие ветки имеют черную термореактивную, полимерную или другую неметаллическую изоляцию проводников. Если все три провода подключены к мачтам электроснабжения, которые проходят через крышу и/или вниз по наружной стене дома в служебно-входном трубопроводе, обычно можно предположить, что в доме есть напряжение 240 вольт, поскольку каждый горячий измеряет 120 вольт от каждой горячей ноги до нейтрали.

2 / 12

через Excel Energy

Кому что принадлежит?

Правила и обязанности, связанные с линиями электропередач, различаются в зависимости от муниципалитета и зависят от того, является ли линия электропередач государственной или частной. Линии общего пользования установлены и принадлежат коммунальной компании. Иногда они находятся в государственной собственности, а иногда в частной собственности. Коммунальные предприятия владеют всем, вплоть до точки обслуживания, точки подключения обслуживающего предприятия к системе электропроводки жилого помещения, причем точка обслуживания часто находится в частной собственности. Различные коммунальные компании определяют, где именно находится эта точка обслуживания, и она может сильно различаться в зависимости от того, находится ли электроснабжение над головой или под землей, от размера электроснабжения, измеряемого в амперах, от того, где оно начинается на коммунальном оборудовании и где оно заканчивается. на оборудовании заказчика. Частные линии электропередачи иногда встречаются в закрытых поселках, жилых комплексах, парках мобильных домов и автофургонов, университетских городках, крупных промышленных объектах и ​​в других местах.

Так что, если дерево все-таки упадет на мачту или сервисный павильон, приведенная выше таблица даст вам представление о том, кто за что отвечает, но в конечном счете все зависит от того, где вы живете и какая коммунальная компания вас обслуживает.

3 / 12

Советы Construction Pro

У мачты одно назначение

Из соображений безопасности не присоединяйте телевизионные, телефонные, кабельные или другие провода к сервисной мачте. К мачтам электроснабжения разрешается прикреплять только электрические проводники.

4 / 12

Советы Construction Pro

Избегайте деревьев

Убедитесь, что на воздушных ответвлениях нет деревьев, веток, мусора и растительности. Деревья, которые вырастают в служебные проводники, могут повредить проводники и привлечь удары молнии, что ежегодно приводит к многочисленным отключениям электроэнергии. Помните, что дерево высотой 4 фута и шириной 2 фута может вырасти до 60 футов в высоту и 30 футов в ширину. Некоторые коммунальные предприятия ввели программы замены деревьев, чтобы помочь клиентам правильно сажать правильные деревья в нужном месте, чтобы избежать проблем в будущем. Для получения информации о потенциале роста и посадке рядом с линиями электропередач обратитесь в свою коммунальную компанию, офис расширения округа, офис Департамента сельского хозяйства штата, окружного лесничего или местный питомник.

5 / 12

через Excel Energy

C пропуски для сервисных капель

• За исключением капельной петли, не менее чем в 12 футах над окончательным уровнем
• В тех случаях, когда ответвительные проводники воздушных линий заканчиваются проходом через крышу или мачтой, длина проводника над крышей не должна превышать 6 футов
• Зазор не менее 18 дюймов над любой частью наклонной крыши
• Электрические мачты должны находиться на расстоянии не более 4 футов от края крыши по горизонтали
• Мачты электроснабжения не должны быть выше уровня крыши более чем на 3 фута по вертикали; большинству коммунальных услуг потребуются растяжки или растяжки для дополнительной поддержки любой мачты высотой более 3 футов.
• Плоские крыши должны иметь зазор не менее 8 футов, а балконы должны иметь зазор не менее 10 футов
• Воздушные проводники должны иметь горизонтальный зазор 3 фута от всех окон, которые можно открыть, дверей, подъездов, балконов, лестниц, лестниц, пожарных выходов или подобных мест. Никто не должен иметь возможности захватить служебный проводник из этих районов.

6 / 12

через Excel Energy

Дополнительные допуски C для воздушных линий D rop Проводники

1. При расположении рядом с бассейном воздушные проводники должны находиться на расстоянии не менее 10 футов от бассейна по горизонтали и не менее 22,5 фута в высоту.
2. Если в доме есть плоская крыша, свободное пространство должно быть 8 футов, а если у вашего дома скатная крыша составляет 4 дюйма на 12 дюймов или больше, свободное пространство должно быть не менее 3 футов.
3. Когда напряжение относительно земли не превышает 150 вольт, должно быть свободное пространство в 10 футов от самой нижней точки капельного контура на входе электроснабжения в здания и готового грунта, пешеходных дорожек, террас, патио и т.  д. зазор увеличивается до 12 футов, если напряжение относительно земли не превышает 300 вольт, и до 15 футов, если напряжение относительно земли превышает 300 вольт.
4. Над общественными улицами, переулками, дорогами, парковками, по которым может двигаться грузовик, подъездными путями, не относящимися к жилым домам, и зонами, используемыми сельскохозяйственными и строительными машинами, должен быть зазор не менее 18 футов.

7 / 12

Советы Construction Pro

Петля для служебного отвода

Верхние служебные отводы соединяются с проводами служебного входа в доме. Это соединение называется капельной петлей. Капельная петля необходима для предотвращения прохождения воды по длине проводников служебного входа и попадания в кабелепровод служебного входа на флюгере. Воздушные служебно-вводные проводники крепятся к служебным мачтам с помощью накладных фарфоровых или аналогичных неметаллических изоляторов. Воздушные служебно-вводные проводники, которые заканчиваются сбоку дома, под карнизом крыши или на обшивке крыши, крепятся к ввинчиваемым фарфоровым или аналогичным неметаллическим изоляторам.

8 / 12

Советы Construction Pro

Оклад

Электрические мачты, проходящие через крышу, должны иметь кровельный чехол, надежно закрепленный на линии крыши, чтобы предотвратить утечку воды. Кровельный башмак должен быть надлежащим образом герметизирован, приклеен и прикручен заподлицо с кровельной мембраной. Если используются гвозди, они должны быть правильно запечатаны. Гвозди могут подвергаться коррозии со временем, а мембрана может расколоться, поэтому обязательно используйте правильные инструменты для работы и найдите время, чтобы убедиться, что она правильно герметизирована. Распорки мачты также должны быть герметизированы окладом на пересечении линии крыши.

9 / 12

через Excel Energy

Поддержка мачты над крышей

Типичная сервисная мачта состоит из 2-дюймового жесткого металлического канала. Иногда вы увидите служебную мачту, проходящую через крышу, которая, кажется, наклоняется из-за напряжения в проводниках подвесных коммуникаций. Это можно исправить, добавив скобу, стяжку или растяжки. Для мачт диаметром более 36 дюймов обычно требуется раскос мачты или поддерживающие опоры, такие как авиационный трос № 6 с медной сваркой; хотя некоторые муниципалитеты разрешают мачте быть на высоте 5 футов над линией крыши, прежде чем потребуется растяжка для дополнительной поддержки. Распорка должна быть установлена ​​под углом не менее 45 градусов.

10 / 12

Мануэль Капеллари/Shutterstock

Поддержка мачты под крышей

Служебная мачта должна быть вертикальной (не наклонной) и должным образом прикреплена к каркасу дома путем установки надежно закрепленных металлических хомутов через каждые 3 фута. Иногда можно заменить гибкие трубные хомуты и 4-дюймовые винты в шпильках. Там, где сервисная мачта входит в верхнюю часть корпуса гнезда счетчика, будет предусмотрена водонепроницаемая втулка с резьбой.

11 / 12

Советы Construction Pro

Счетчик

Электроэнергетические предприятия часто требуют, чтобы счетчик устанавливался на высоте от 4 до 6 футов от земли, что является достаточной высотой для безопасного выполнения работниками коммунальных служб своей работы. Базы счетчиков для розеток предоставляются бесплатно в большинстве районов.

через Excel Energy

12 / 12

Подземные линии электропередач

Коммунальные службы устанавливают электрораспределение под землей или над землей, и  они принимают решение о том, какой из них будет использоваться в вашей установке. Долгосрочные общие затраты на воздушное распределение электроэнергии меньше, чем на подземное, но иногда коммунальные предприятия устанавливают подземное распределение, но это связано с дополнительными расходами на установку и обслуживание для владельца собственности. Местоположение электросчетчика будет определяться электроэнергетической компанией в зависимости от размера услуги, типа услуги и типа распределительного оборудования, такого как трансформатор или распределительный пьедестал.

Безопасность

Коммунальные службы очень строги, когда дело касается снятия пломб или снятия счетчиков. В дополнение к очевидным угрозам безопасности, ответственность и кража электроэнергии являются серьезной проблемой для коммунальных служб. Всегда консультируйтесь с коммунальной компанией, прежде чем открывать внутреннюю часть корпуса гнезда счетчика или пытаться ремонтировать сервисную мачту.

Об авторе

Лиза Арчер, владелец BPG/Memphis Inspections Service & Nationwide Pest Control
901-826-7500
www.memphisinspections.com

Узнайте больше о требованиях Xcel здесь



§ 152.26 ПРОВОДНИКИ СЛУЖЕБНОГО ВХОДА.

§ 152.26 ПРОВОДНИКИ СЛУЖЕБНОГО ВХОДА.

   (A)   Минимальные требования к проводникам служебного ввода в соответствии с настоящей главой должны соответствовать минимальным требованиям, изложенным в самой последней редакции Национального электротехнического кодекса (NEC) и последующих редакциях.

   (B)   Провода от места окончания разветвления до сервисного оборудования называются служебно-входными. Можно использовать провода типов TW, THW, RHW или любого другого типа, подходящего для наружных (влажных) помещений. Это могут быть отдельные провода, подведенные к флюгеру служебного ввода через кабелепровод к основанию счетчика, или кабели, объединенные в кабель служебного ввода, одобренный для этой цели.

   (C)   Кабели служебного ввода регулируются Национальным электротехническим кодексом следующим образом.

      (1)   NEC 230-40(a). Провода служебного ввода должны быть изолированы.

         (a)   Исключения 1, 2 и 3. Допускается использование неизолированного медного проводника с заземлением, если он находится в кабелепроводе, или допускается прямое заглубление, если это подходит для состояния почвы, или в почве, если кабель имеет покрытие, устойчивое к влаге и плесени.

         (b)   Исключение 4. Заземляемый алюминием проводник без индивидуальной изоляции или покрытия допускается, если он находится в кабелепроводе, или допускается прямое заглубление, если часть кабельной сборки имеет внешнее покрытие, устойчивое к влаге и плесени, и которое одобрено для цель.

      (2)   NEC 230-41(a). Проводники служебного ввода должны выдерживать нагрузку в соответствии со статьей 220 NEC.

      (3)   NEC 230-41(b), подземные проводники. NEC 230-41(б-1), (б-2). В одноквартирных жилых домах с шестью и более ответвленными двухпроводными цепями или с начальной расчетной нагрузкой десять киловатт и более проводники должны иметь силу тока не менее 100 ампер трехпроводных.

      (4)   NEC 230-41(b-3). Не менее 60 ампер для других нагрузок.

         (a)   Исключение 1. Не менее медного № 8 или алюминиевого № 6 для более чем двух двухпроводных ответвленных цепей.

         (b)   Исключение 2. Не меньше, чем медь № 8 или алюминий № 6, если имеется специальное разрешение для нагрузок, ограниченных спросом или источником поставки, согласно данным городской коммунальной службы электроснабжения.

         (c)   Исключение 3. Не меньше, чем медь № 14 или алюминий № 10 для ограниченных нагрузок одноветвевой цепи, но никогда не меньше, чем проводники ответвления. (См. NEC 220-3b.)

      (5)   NEC 230-54. Требуется ремонтопригодная сервисная головка.

      (6)   NEC 230-54(c). Сервисные головки должны располагаться над сервисными ответвлениями; однако, если невозможно разместить рабочую головку над каплями, ее можно располагать не более чем на 24 дюйма в сторону.
