Лента для теплого пола – По полу

О том, что такое демпферная лента, каковы её функции в теплом полу, говорилось достаточно подробно в статье Демпферная лента для теплого пола, повторяться здесь не будем, а разберём непосредственно монтаж демпферной ленты.

Есть два варианта: 1) вы используете ленту, купленную в магазине, 2) самодельную.

На качество теплого пола ваш выбор не повлияет, разница будет лишь в финансовых затратах и способе крепления. Просто прочитайте статью до конца и выберите, что вам больше подходит.

Что должно быть сделано до монтажа демпферной ленты?

Ещё раз напомню: до монтажа демпферной ленты (а по сути, вообще до начала монтажа водяного теплого пола) должно быть выполнено следующее:

— стены поштукатурены, хотя бы низ стены прошпаклёван, чтобы клеящий слой демпферной ленты приклеился:

— установлены оконные рамы и отделаны откосы — лучше всё это сделать раньше заливки черновой стяжки, дабы весь строительный мусор ушёл под стяжку;

— подготовлено основание (черновая стяжка), на которое будет укладываться утеплитель. Лучше заливать черновую стяжку после монтажа всех других, кроме теплого пола, инженерных систем и подготовительной отделки помещений. Причина: поверхность основания должна быть ровной и чистой.

На основании для теплого пола не должно быть большого перепада уровней стяжки, перепада уровня между плитами (если перекрытие из нескольких плит), торчащей арматуры и т. п.; в идеале перепад должен быть не больше 5 мм, но таких условий тяжело достичь, так что если вы попадаете в перепад 10…20 мм, то это нормально. Не должно быть прогиба балок для деревянных систем более чем на 2-3 мм.

Угол примыкания черновой стяжки и стены должен быть прямым, чтобы демпферная лента ложилась («стояла») ровно (вертикально). На стяжке можно сделать разметку зон, в которых теплый пол не будет.

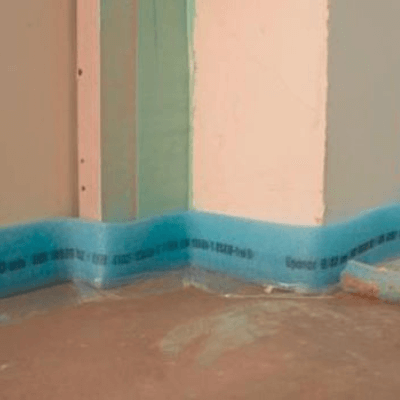

Крепим демпферную ленту.

Внимание! Если высота «пирога» теплого пола больше, чем ширина ленты, то можно сперва уложить слой полистирола, а от этого слоя крепить ленту, а не от черновой стяжки. Демпферная лента должна быть на 10…20 мм выше, чем пирог теплого пола.

Монтаж заводской демпферной ленты

В магазине демпферная лента продаётся рулоном и выглядит так:

Сделана она из вспененного полиэтилена. Шириной выпускается разной, но для теплого пола желательно найти шириной 15 см.

У фирменной ленты есть клеящее покрытие, благодаря которому не нужно никаких шурупов для монтажа, а она приклеивается к прошпаклёванной стене, как какая-нибудь наклейка.

Ещё на «магазинной» демпферной ленте есть полиэтиленовая плёнка, которую отгибаем поверх полистирола:

При заливке стяжки плёнка не даст вытекать из раствора цементному «молочку» между стеной и утеплителем.

Крепить демпферную ленту удобно вдвоём: один человек прижимает её к стене, а второй раскатывает рулон, снимая полосу, защищающую клеящий слой.

Монтаж самодельной демпферной ленты

При желании сэкономить или при отсутствии в магазине демпферную ленту можно сделать самостоятельно, на качестве теплого пола это не отразится. О том, как сделать демпферную ленту своими руками, читайте в статье Демпферная лента для теплого пола. Здесь же только о её монтаже.

Что нужно будет для монтажа самодельной демпферной ленты?

Во-первых, для крепления ленты к стене из пластиковой бутылки нарезать квадратики ~20×20 мм. Эти квадратики будут подкладываться под шляпки шурупов, дабы демпферную ленту не прорвать.

Ещё нужны шурупы с крупной резьбой, если стены из «мягкого материала (дерево, арболит и т. п.), или с пластиковым дюбелем, если стены кирпичные, бетонные, шлакоблочные и т. п. В последнем случае понадобится перфоратор. А в первом — шуруповёрт.

Технология крепления демпферной ленты проста. Шурупом к стене крепим ленту, используя пластиковые квадратики в качестве шайб под шляпку шурупа:

В общем-то, вместо самодельных квадратиков можно купить «грибки», которыми обычно крепят утеплитель к стенам:

Способ крепления никак не повлияет на работу теплого пола, главное здесь другое:

• во-первых, демпферная лента должна выступать немного выше предполагаемого уровня заливки чистовой стяжки, потом лишнее обрежете. Если, ширина ленты 15 см, а толщина «пирога» теплого пола больше, например, 19 см, то не страшно, если нижний край ленты будет не от черновой стяжки, а от первого слоя утеплителя;
• во-вторых, демпферную ленту нужно монтировать обязательно по всему периметру помещения, включая всякие там колонны, постаменты для сантехники и пр.

Как видим, монтаж демпферной ленты для теплого пола — дело не сложное и не требует никаких дорогих и специфических инструментов или сверх квалификации у «монтажника».

монтаж демпферной ленты

При устройстве водяных нагревательных полов независимо от способа укладки применяется демпферная пленка. Несмотря на незначительность данного элемента, он выполняет важную роль при установке столь сложной системы как теплый пол. Применение демпферной пленки облегчит процесс монтажа и наделит будущее теплое напольное покрытие отличными свойствами.

1. Введение
2. Если пленка отсутствует
3. Характеристики демпферной пленки
4. Особенности пленки
5. Укладка демпферной пленки
6. Альтернатива демпферной пленке

Введение

Итак, для чего нужна демпферная лента? Главные функции данной ленты в полной мере раскрывает перевод ее названия, — глушитель, амортизатор. Это кромочная пленка, предназначенная для снижения вибраций, возникающих в конструкции обогревательного покрытия. При этом стоит отметить, что демпферные изделия помимо поглощения вибрационных эффектов компенсируют, а вместе с этим замедляют и более серьезные процессы, которые могут иметь весьма неприятные последствия для теплого покрытия. В частности, это касается расширения стяжки, возникающего по следующим причинам:

• В ходе обогрева цементная основа, как и прочие твердотельные конструкции, имеют свойство расширяться, а при остывании — наоборот, ужиматься. Разумеется, на данном фоне передвигаются и края основы;
• Монолитная основа является эффективным транслятором звуков, которые исходят из отопительных труб;
• Кроме того, стяжка воспринимает вибрации от любых движений на напольном покрытии.

Вернуться к содержанию

Если пленка отсутствует

Вернуться к содержанию

Характеристики демпферной пленки

В сущности это специальный термоакустический материал, предназначенный для оклейки всего периметра напольного покрытия. Это самоклеющиеся ленты, изготовленные из вспененных полимерных материалов с синим оттенком. К пленке припаивается полиэтиленовый фартук (лента), которая позволяет гидроизолировать стыки с пенополистирольным компонентом. Главное предназначение: укладка демпферной ленты выполняется для сокращения линейных расширений в контурах напольного обогрева в процессе их нагревания, а также для сокращения их давления между собой и на прилегающие объекты и конструкции. Благодаря высоким качествам шумопоглощения и небольшому коэффициенту теплопроводности такая лента может выполнять функции теплоизолятора внешних стен и служить в качестве акустического компенсатора разрывов с прилегающими конструкциями.

Вернуться к содержанию

Особенности пленки

В плане стоимости этот материал выгодно отличается от конкурентов. Более того, в комплектах теплых полов демпферная пленка занимает место самого дешевого компонента. Столь низкая стоимость обусловлена тем обстоятельством, что она производится из доступного сырья по несложной технологии. На рынке данный материал представлен в виде пленки из полиэтилена с шириной полосок около 1,5 дм, при этом толщина демпферной ленты может составлять до 1 мм. Ее укладывают вдоль стенок по периметру теплого пола, а когда она застывает вместе со строительной смесью, выходящая за край бетонной основы часть пленки срезается. Чтобы при устройстве стяжки влага не попадала в поры, одну часть заклеивают лентой с «юбкой», выходящей за нижние кромки. На другую сторону тоже приклеивается полоска с самоклеющейся смесью, чтобы материал легче приклеивался вдоль стенок. Зачастую, вдоль по верхним краям идут подрезы через определенные промежутки. В таких случаях часть пленки, которая выступает над поверхностью основы, можно без труда ликвидировать даже не используя нож.

Вернуться к содержанию

Укладка демпферной пленки

Непосредственно перед монтажом пенополистирола необходимо выполнить монтаж демпферной ленты — он производится строго вдоль всего периметра обогревающей поверхности, обклеивая ею стены с помощью самоклеящегося состава, который находится на внутренней части пленки. В демпферной полоске, которая наклеивается вдоль дверей, стен, ступеней или колонн, не следует оставлять разрывы. Полиэтиленовая лента укладывается на теплоизоляционный материал (пенополистирол), в результате чего формируется водонепроницаемая основа, предотвращающая проникновение в термоизоляционный материал цементного молока или остатков влаги из цементной основы.

Для обеспечения свободного прохождения транзитного трубопровода через швы, необходимо в них проделать соответствующие отверстия и заложить гофротрубки. Поверхности цементной основы в формах L, T или Z необходимо разбивать на зоны с расчетом на образование форм площади, максимально приближенных к прямоугольнику. В то же время пропорции длины и ширины не должны превышать соотношение 1:2. Зонирование площади специальными швами необходимо производить, начиная с углов, или от участков, которые сужаются.

Вернуться к содержанию

Альтернатива демпферной пленке

Бывает, что применение демпферной ленты исключено ввиду ее отсутствия или по другим причинам. Таким образом возникает вопрос — чем заменить демпферную ленту? В качестве замены можно предложить пенный полиэтилен, из которого также выполнен демпферный материал и который доступен в любом строительном отделе. Однако тем, кто решит использовать данный материал, придется сформировать отдельные полоски из цельного полотна.

Примечательно, что монтаж в данном случае выйдет еще более экономичным, что устроит многих застройщиков. По качествам значительных отличий между материалами нет, однако при монтаже фиксировать полиэтилен нужно с помощью специального клеевого состава или саморезов. На этом этапе, конечно, вспоминается демпферная лента для теплого пола, имеющая самоклеящиеся стороны. Если в альтернативном варианте используются саморезы, то рекомендуется использовать изделия с пластиковыми головками.

Также в некоторых случаях демпферные полоски могут быть заменены фольгоизолом, но поскольку он имеет более тонкую структуру (не больше 0,3 см), его нужно будет устанавливать в несколько слоев для создания аналогичного эффекта.

Подбирая «прослойку» на замену самоклеящейся ленте, стоит обращать внимание на качество, а также на отсутствие всевозможных изъянов и дефектов, которые могут проявляться в виде открытых ячеек или пор. При грамотном подходе к этому выбору можно исключить вероятность приобретения некачественного изделия и организовать теплый пол на соответствующем уровне.
