Как нужно паять: Как правильно паять паяльником: подготовка, технология пайки

Содержание

Как правильно паять паяльником – как научится самостоятельно паять алюминиевые, медные провода паяльником?

Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.

Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры ( 300 и выше градусов ). Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

  • Сам паяльник
  • Специальная подставка
  • Припой
  • Флюс
  • Дополнительные инструменты

Паяльник

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:

  • 3-10 Вт.
     Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
  • 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
  • 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
  • 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в

35 Вт и выше.

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

  • Олово
  • Свинец
  • Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления до 80 градусов, а наиболее устойчивые – свыше 900.

В быту рекомендуется использовать припой марки ПОС 61. Самый удобный вид – тоненькая проволочка.

Флюс

Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40% ) и тщательно взболтать.

Дополнительный инструмент

Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:

  • Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
  • Напильник – для очистки нагревающейся части паяльника
  • Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть

на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

  • Спайка должна быть быстрой
  • Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
  • Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

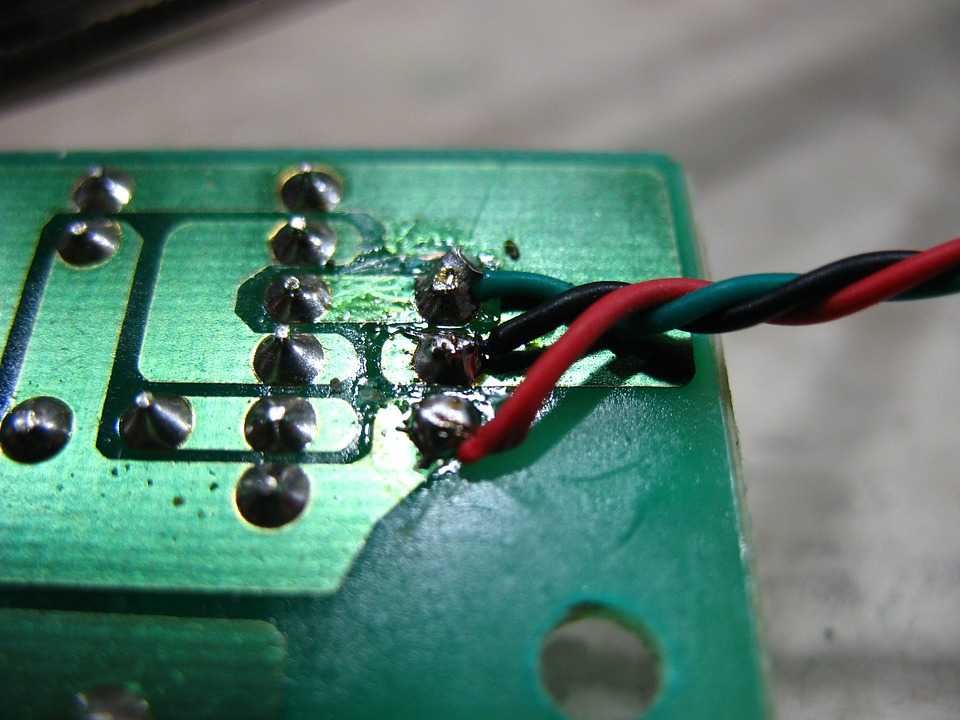

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

  • Освободите рабочую поверхность от посторонних предметов
  • Уберите из комнаты излишне любопытных детей и животных
  • Следите за шнуром – задев его ногой или рукой, есть риск ожога
  • Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
  • Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
  • Каждый раз следует брать припоя не больше, чем на 2 пайки . Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

  • Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
  • При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
  • Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо.

Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

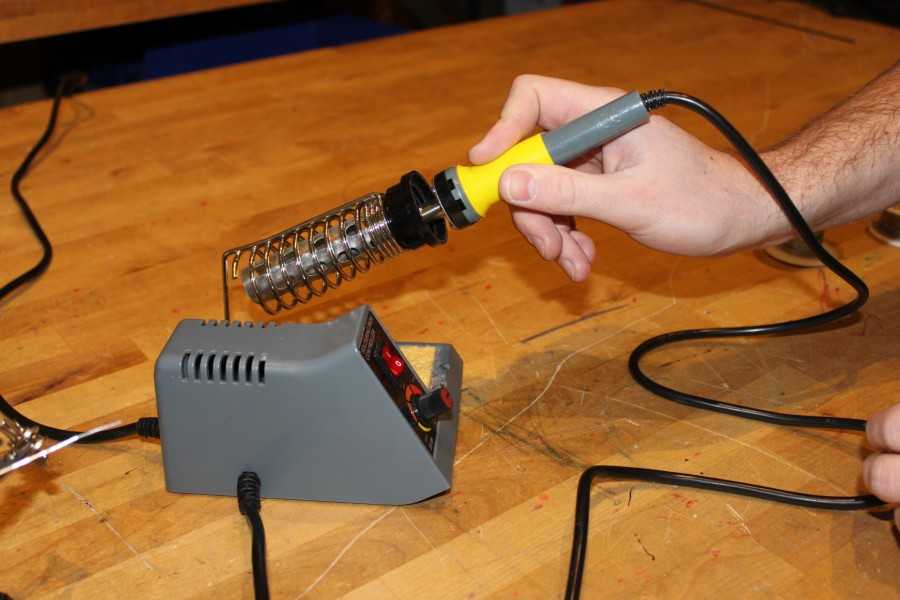

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его

на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

Как пользоваться паяльником: ликбез по правильной пайке

Чтобы начать, нужно определиться, какой паяльник у вас. Наиболее распространены стержневые и импульсные паяльники (пистолеты), поэтому в этой статье больше внимания будет уделено им.

Содержание

  • 1 Чем отличается стержневой паяльник от импульсного: принцип работы
  • 2 Подготавливаем всё необходимое
  • 3 Как правильно паять
  • 4 Меры предосторожности
  • 5 Заключение

Чем отличается стержневой паяльник от импульсного: принцип работы

Стержневой паяльник называется так потому, что он выглядит как стержень или ручка для письма. Держится он так же, как и ручка, но не у основания стержня, за рукоятку. Чаще всего рукоятка деревянная, пластиковая или резиновая. Реже встречаются паяльники с керамической рукояткой.

Ни в коем случае нельзя держаться за металлические части, потому что во время работы они нагреваются. Многие допускают ошибку, хватая паяльник возле жала (рабочая часть на конце стержня). Заканчивается это ожогами. Поэтому второй раз такую ошибку не совершают, хотя случаи были.

С паяльником-пистолетом проще разобраться. Его нужно держать за пистолетную рукоятку.

Отличаются два этих паяльника типом нагрева. Стержневой греется всё время после включения в розетку. А импульсный греется только тогда, когда зажат курок. У большинства моделей импульсных паяльников под жалом есть лампочка, которая подсвечивает детали схем.

Подготавливаем всё необходимое

Всё начинается с подготовки рабочего места и инструментов. Уберите со стола всё лишнее и включите свет. Понадобятся: паяльник, припой (олово или свинец), флюс (канифоль), пинцет или плоскогубцы и губка.

Олово и его сплавы считаются легкоплавким припоем, а свинец – тугоплавким. Хотя тут всё зависит от сплава. Если вы купили паяльник мощностью от 5 до 40 Вт, используйте легкоплавкий припой.

Припой нужен для того, чтобы соединять между собой элементы цепи. Но нужно не просто накапать его на место пайки, а убедиться, что припой попал в зазоры между контактами. Тогда получается более высокая проводимость и прочность.

Канифоль нужна для того, чтобы предотвратить окисление металлов, изолировав их от кислорода. Новички, кстати, могут использовать припой уже с добавлением канифоли.

Включите паяльник и подождите пару минут, пока жало не разогреется. Затем нанесите на него немного припоя и флюса. Губку смочите водой и протрите жало. Так паяльник очищается от старого, окислившегося припоя.

Во время пайки придётся периодически повторять эту процедуру. Только не держите мокрую губку на жале слишком долго – паяльник остынет, и придётся начинать сначала.

Как правильно паять

Теперь, когда всё готово, можно приступать. Будет лучше, если вы сначала потренируетесь на чём-нибудь, перед тем, как начать паять то, что вы хотите.

Новичкам советуют начать с такого упражнения:

Берём кусок провода и делим его на 12 одинаковых кусков. Затем спаиваем концы между собой, чтобы получился куб. Куски провода должны быть голыми (можете взять уже голый провод или просто снять изоляцию). Брать их можно исключительно плоскогубцами или пинцетом.

Это поможет вам привыкнуть никогда не брать детали голыми руками и сохранять их в неподвижном состоянии, пока контакт не остынет.

После того, как ваш куб будет готов, возьмите его в ладонь и сожмите. Ни один контакт не должен разойтись. Если он всё-таки разошёлся, повторите упражнение ещё раз.

Когда вы наловчитесь соединять элементы, можете попробовать заняться лужением. Для этого возьмите кусок текстолита, и попробуйте провести на нём дорожки. Не обязательно перед этим как-то обрабатывать текстолит. Без обработки даже лучше – это научит вас контролировать процесс.

Современные платы очень маленькие, поэтому лужением нужно заниматься под микроскопом. Иначе вы просто выйдите за края дорожки. После пары попыток лужения обычная пайка покажется вам детским садом.

Также нужно немного потренироваться с изолированными проводами. Например, вы решили починить наушники. Там используются многожильные провода. Каждая жилка отдельно изолирована, не считая общей изоляции. И чтобы был хоть какой-то контакт, нужно снять изоляцию.

Делать это вручную долго и неудобно, но можно использовать паяльник. Возьмите немного припоя, а потом нанесите его на конец провода. Изоляция должна сгореть. Делайте это так, чтобы концы получились не слишком длинными. При этом припой должен полностью их обволакивать, чтобы контакт был везде.

Старайтесь аккуратно наносить припой, чтобы не задеть другие элементы цепи. Особенно, если паяете что-нибудь на печатной плате. В идеале припоя и канифоли должно быть минимальное количество. Как говорил Антуан де Сент-Экзюпери: «совершенство достигается не тогда, когда уже нечего прибавить, но когда уже ничего нельзя отнять».

Меры предосторожности

Это самая важная часть, с которой следовало бы начать. Некоторые пункты действительно упоминались на протяжении статьи – здесь они будут расписаны более подробно. Плюс другие правила.

  • Паяльник держать строго за рукоятку.
  • Детали брать исключительно плоскогубцами либо пинцетом. Так вы спасёте не только себя, но и детали, потому что на ваших пальцах могут быть кожные выделения (жир или пот) или статическое электричество.
  • Не смотрите на плату под прямым углом. Тут дело не только в зрении, но и в парах припоя и флюса. Пары поднимаются вверх, и если вы будете их вдыхать, можете заработать заболевание дыхательных путей. Можете купить или сделать самодельную вытяжку – достаточно взять кулер от компьютера на 12 вольт и источник питания.
  • Проветривайте помещение, в котором паяете. Пары могут въедаться в мебель или одежду. Поэтому лучше не паять в спальне, детской или кухне. Если места в квартире нет, выделите себе уголок у окна.

Это были несколько элементарных правил, которые нужно соблюдать всегда.

Заключение

Знаний, которые вы получили в этой статье, хватит, чтобы научиться паять. Для мелкого бытового ремонта этого хватит. Дальше вы сможете самостоятельно самообучаться путём проб и ошибок.

Как правильно паять. Оборудование и инструменты. Советы по пайке

Как правильно паять — метод образования неразъемного соединения путем внедрения в зону контакта припоя в расплавленном виде, называется пайкой. При этом температура плавления припоя должна быть меньше, чем у соединяемых деталей. Чтобы научиться правильно паять, необходимо кроме теории, осваивать эту технологию практически.

Паяльники

Электрические паяльники выпускают на напряжение до 220 вольт. На слабый паяльник сложно изготовить нагревательный элемент высокого напряжения, потому что потребуется множество тонкого проводника. Это приведет к увеличению размеров паяльника, и нарушит электробезопасность.

Мощность паяльника выбирается с учетом размеров деталей. Чем крупнее соединяемые детали, тем мощнее должен быть паяльник.

Необходимую температуру сердечника паяльника можно поддерживать как автоматически, так и вручную. Для таких целей используют регуляторы на основе тиристоров.

Для повышения срока работы паяльника, кончик жала отковывают. Тогда медь приобретает свойства, при которых меньше подвергается растворению в припое. Жало затачивают напильником для придания специальной формы: на срез, либо угловую форму. Конец жала в виде ножа делают для выпаивания сразу нескольких контактов деталей.

Инструменты

Рабочее место необходимо оснастить инструментом, перед тем как правильно паять детали.

Подставка

Разогретый паяльник обычно располагают на подставке, которая служит для места расположения флюса, а также рабочей площадкой для пайки. К подставке прикрепляют зажим с куском поролона, чтобы очищать жало паяльника.

Штатив

Он состоит из зажимов, передвигающихся по высоте и по углу, а также держатель паяльника и канифоль.

Подручные инструменты

Они необходимы для поддержки деталей, зачистки поверхности, придания определенной формы проводу. Такими инструментами обычно являются пассатижи, пинцеты, круглогубцы, кусачки, нож и т.д.

Советы по пайке
  • Применение материалов. Одним из материалов для пайки используют олово. Однако его температура плавления не превышает 230 градусов. При монтаже радиодеталей, которые имеют маленький размер, происходит их выход из строя от перегрева. Припой, состоящий из олова и свинца, плавится при температуре 180 градусов, а также дешевле. Качество соединения не уступает пайке оловом. В основном чистое олово применяют редко. При монтаже радиодеталей используют припой ПОС-61. Число является процентом содержания олова. Чтобы убрать следы окислов в месте пайки, используют флюсы. В жестяных работах для таких целей применяют кислоты. Но они не годятся для электрических соединений. Здесь нужны флюсы, нейтральные к контактам. Разберемся, как правильно паять с применением канифоли для предохранения от окисления.

Флюс на основе канифоли пассивен. Он создает защиту жидкого припоя во время пайки от воздуха, не давая образоваться окислам. Однако он не удаляет их с поверхности. Удобно паять припоем в виде трубки, внутри которой находится канифоль. В местах с трудной доступностью применяется раствор канифоли на спирте.

  • Сердечник (жало) паяльника в обязательном порядке зачищается и покрывается припоем, во избежание образования налета оксида, который мешает в работе.
  • Поверхности пайки должны быть зачищены и залужены для качественного соединения при пайке.
  • Места спайки сначала прогревают паяльником, затем соединяют и пропаивают.
Как правильно паять паяльником
  • Поверхности пайки зачищают шлифшкуркой, обезжиривают бензином, либо ацетоном.
  • Жало паяльника чистится напильником, шлифшкуркой и другим инструментом для удаления окислов и нагара.
  • Паяльник прогревают, окунают в канифоль, лудят. Чтобы правильно залудить жало, берут деревянный брусок и растирают припой на жале. Поверхность рабочей зоны должна стать серебристой.
  • Разогрев припоя. Частица размером с каплю припоя наносится паяльником на соединяемые поверхности и выравнивается. При необходимости количество припоя добавляется для полного охватывания места соединения. Касание сердечника с проводом предполагается максимальным. Канифоль должна присутствовать на припое, во избежание образования окислов. Пайку рекомендуется производить за один прием, так как за несколько раз касания припой окисляется из-за испарения канифоли. Во время остывания припоя детали нельзя двигать, так как образуются трещины, которые снижают прочность и качество соединения.
  • Оставшаяся канифоль удаляется спиртом и кистью.
Пайка проводников

Теперь разберемся, как правильно паять провода. Концы провода для соединения зачищают от изоляции, и прогревают. Размер сердечника нужно подбирать по размеру деталей. Если слишком большой сердечник, то при пайке перегреются находящиеся рядом детали. Если он слишком мал, то пайка будет некачественной.

Изоляцию провода лучше снимать ножом, либо кусачками. Если провода многожильные, то жилы скручивают, затем лудят. Для этого зачищенный конец провода окунается в емкость с канифолью, капля припоя наносится на медные жилы и проводится несколько раз. При этом провод проворачивают для покрытия припоем со всех сторон.

Провода скручивают для получения общей оси. Один проводник скручивается вдоль другого. На соединяемое место наносят канифоль, далее припой. Соединение прогревают 3 секунды.

При нехватке припоя нужно его добавить. Иногда непонятно, почему мощный паяльник не прогревает контакт, и как паять. Тепло поступает снизу-вверх. Скрутку нужно греть снизу. Когда прогрев достаточный, то припой равномерно растекается, а когда тепла мало, то получается рыхлый припой.

После пайки на контакт помещают термоусадку для создания изоляции. Нагреть термоусадку можно зажигалкой.

Медный и алюминиевый провод нельзя скручивать между собой. Для их соединения применяют промежуточную конструкцию в виде клеммного зажима, болтового соединения, либо прослойкой из другого металла. Существует припой для алюминия, который сочетается с медным проводом, и используется для их пайки.

Как правильно паять радиодетали

Спайку радиодеталей осуществляют путем предварительной скрутки, либо внахлест, с использованием теплоотвода. Многие детали радиоэлементов боятся сильного нагрева выше 70 градусов.

На монтажной плате отверстие для крепления детали покрывается припоем. Далее покрытый канифолью и луженый конец детали вставляется в это отверстие, прогревается и смачивается припоем. При этом жало должно прикасаться одновременно к плате и к детали. Лишний припой убирают оплеткой из меди. Если все точки пайки выглядят одинаково, значит, пайка сделана качественно.

Паяльник без припоя нельзя долго выдерживать нагретым и перегревать. Образуются окислы, и опять необходимо будет производить зачистку и лужение жала. На нагретом сердечнике паяльника всегда должна быть канифоль. А если перерывы между пайками достаточно большие, то паяльник рекомендуется выключить. Окислившийся ненужный припой убирают с сердечника губкой.

Некоторые элементы и детали схем выходят из строя под воздействием статического электричества. Чтобы этого не произошло, корпус паяльника необходимо подключить к заземлению.

Похожие темы:
  • Опрессовка проводов. Инструмент и виды гильз. Обжатие
  • Соединения проводов. Методы соединений и особенности
  • Токопроводящий клей (Часть 1). Виды марок и требования. Особенности
  • Токопроводящий клей (Часть 2). Рецепты приготовления клея. Применение
  • Электроды для сварки. Виды и устройство. Применение и работа

Как паять паяльником — инструкция по эксплуатации и советы для начинающих (60 фото) — Строительный портал — Strojka-Gid.ru

Домашнему умельцу приходиться выполнять работы разного профиля, начиная от кладки кирпича, и заканчивая ремонтом электрики. Настоящий мастер с уверенностью берется за все, а если что-то непонятно и приходится делать впервые, всегда можно научиться, главное, это желание.

Сегодня мы хотели бы поговорить о пайке. Казалось бы, все просто: берем паяльник, олово, канифоль и паяем, однако на практике, провода не лудятся, детали отлетают и все идет кувырком. В чем же секреты правильной и качественной пайки?

Давайте посмотрим в интернете на фото поясняющие, как паять паяльником. Вы отметите красивую, аккуратную и ровную пайку. Именно тому, как правильно и качественно выполнять эту интересную работу, мы расскажем в этой статье

Что нужно и с чего начинать

Перед тем, как мы расскажем вам, как правильно паять паяльником, определимся, что для этого нам потребуется.

Прежде всего — нужен сам паяльник. Тут все не так просто. Правильно подобранный паяльник – залог будущего успеха и качества.

Мы не будем рассматривать здесь специальные, профессиональные паяльные станции. Их стоимость велика и пользуются ими специалисты, а учить их – только время терять.

Домашнему мастеру нужен обычный паяльник. Главное – правильно подобрать мощность. А вот тут нужно учитывать то, что мы собираемся паять. Если вам необходимо соединить провода, сделать ремонт электроаппаратуры, то вам лучше выбрать паяльник мощностью 40-60 Вт. Меньше будет нецелесообразно — это паяльники для ремонта радиоаппаратуры и ювелирных работ.

Если вы собираетесь ремонтировать медные радиаторы или иную крупную технику, а также для пайки латуни или железа, вам нужно взять паяльник большей мощности: от 100 Вт и больше. В целом, чем крупнее детали для спайки, тем мощнее нужен паяльник.

Если мощности мало, то вы не сможете прогреть детали и качества не получите, если выберите паяльник излишней мощности, а детали будут мелким, то вы либо перегреете, либо просто будет неудобно работать.

Кроме паяльника нам потребуется припой. Как правило, используют оловянно-свинцовый. Он маркируется буквами ПОС и цифрой, которая показывает процентное содержание в припое свинца. Чем больше свинца, тем припой более тугоплавкий, но сама пайка оттого только крепче.

Запомните: чем массивнее элементы, тем более тугоплавкий должен быть припой. Но не переборщите, иначе паяльник малой мощности просто не сможет его расплавить.

Кроме припоя нам нужен флюс. В качестве него используют специальную паяльную кислоту или канифоль.

Для пайки железа, латуни или меди, используют кислоту, а для электромонтажных работ – канифоль. Кислота нужна специальная, травленая, лучше приобрести готовую, поскольку работать с кислотой очень опасно.

Также, потребуется инструмент для зачистки

Инструмент готов, припой и флюс имеется, приступаем к работе, но прежде готовим сам паяльник. Если жало не залужено или вы нашли уже бывший в употреблении, его нужно тщательно зачистить, а после — залудить.

Заметим: от качества подготовки кончика, во многом зависит удобство работы. Прежде, тщательно зачистите сам кончик, придайте ему необходимую форму. Лучше всего это делать обычным напильником.

Использовать наждачный круг не рекомендуется, он оставляет вкрапления абразива в металле, это сильно будет мешать впоследствии. Теперь, включаем в сеть и ждем, пока он нагреется.

Когда температура будет достаточной, окуните прежде жало в флюс, самое оптимальное сейчас – это обычная канифоль, и потом аккуратно расплавьте припой. Он должен равномерно распределиться по всей поверхности.

Если сразу это не удалось, повторите. После того, как вы убедитесь, что все получилось, стряхните остатки припоя с жала или протрите его ветошью.

Внимание! Во время пайки будьте внимательны и аккуратны. Расплавленный припой имеет температуру порядка 250-300 градусов по Цельсию, вы можете получить сильный ожог. Не подпускайте детей к месту работы.

Секреты успешной пайки

Давайте первым делом рассмотрим вопрос, как паять паяльником с канифолью, поскольку такой способ наиболее часто применяют на практике.

Перед пайкой необходимо зачистить поверхности, которые собираетесь соединить. Если это провода, их тоже нужно тщательно очистить от остатков окиси. Когда все будет готово, окуните жало в канифоль, потом коснитесь припоя, небольшое его количество должно остаться на кончике.

Снова коснитесь канифоли, после чего приложите жало к поверхности, которую собираетесь залудить и прогрейте ее. Поверхность должна покрыться тонким слоем припоя.

После того, как обе соединяемые детали будут залужены, совместите их, и предварительно взяв на кончик жала паяльника припой, после коснувшись канифоли, прогрейте место соединения, припой должен равномерно распределиться. После этого дождитесь, когда пайка остынет. Проверьте качество и надежность.

Пайка с канифолью применяется при ремонте радиоаппаратуры и бытовой электроаппаратуры. Само место спайки необходимо промыть спиртом или растворителем, удалив остатки флюса.

Для скрепления стальных, медных, латунных и других деталей, используют, как правило, паяльную кислоту. В этом случае, поверхности после зачистки обрабатывают ей и потом лудят.

Мы уже отвечали на вопрос, каким паяльником лучше паять в контексте выбора мощности, но отметим, в некоторых случаях, например, при ремонте массивных медных радиаторов, лучше пользоваться специальными паяльниками, нагреваемыми паяльной лампой.

Они имеют очень массивное и тяжелое жало, что делает их крайне удобными при работе с крупными и тяжелыми деталями.

Вообще, от того, как качественно вы прогреете спаиваемые поверхности, во многом зависит прочность соединения.

После пайки кислотой, тщательно промойте швы, удалите все ее остатки и после смажьте соединения маслом ли иной смазкой.

Часто возникает вопрос: как паять провода, что применять в качестве флюса – канифоль или кислоту. В принципе, не имеет особого значения, какой флюс будет использоваться. При пайке с кислотой, важно тщательно промыть спайку и удалить ее остатки, иначе она будет разрушать место соединения.

При использовании канифоли, пайка не будет разрушаться, даже если вы не особо тщательно удалите остатки флюса. При всем том, канифоль не проводит электрический ток, а кислота является проводником, это необходимо учитывать.

Ответим еще на один вопрос, возникающий у новичков: как паять микросхемы и другие радиодетали. Для этого используйте паяльник малой мощности: радиоэлектронные компоненты очень чувствительны к перегреву, а также в качестве флюса применяйте канифоль или специальные растворы.

Кислоту использовать не рекомендуется, она может разрушить выводы радиодеталей, плату и в целом преподнести много неприятных «сюрпризов».

Последнее совет: для пайки алюминия и дюралевых поверхностей используйте специальные флюсы, их можно найти в свободно продаже.

Главное – хорошо залудить поверхности, после чего алгоритм работ точно такой же, как и при обычной пайке.

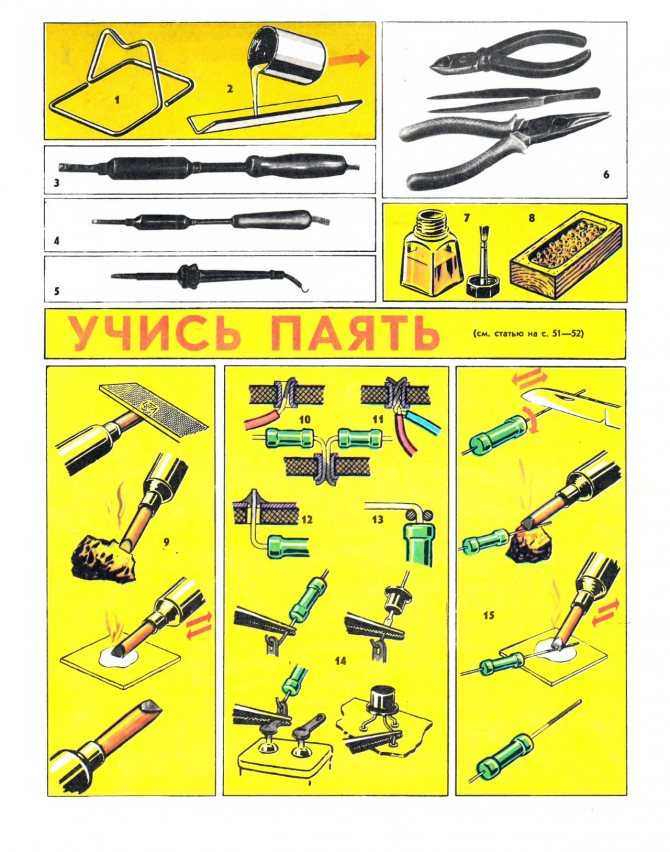

Фото советы как паять паяльником


подготовка к работе, технология пайки

Один из наиболее надежных способов соединения проводов и деталей — пайка. Как правильно паять паяльником, как подготовить паяльник к работе, как получить надежное соединение — обо всем этом дальше.

Содержание статьи

  • 1 Подготовка паяльника к работе
    • 1.1 Выбор мощности
    • 1.2 Подготовка к работе
      • 1.2.1 Заточка жала
      • 1.2.2 Лужение паяльника
  • 2 Технология пайки паяльником
  • 3 Подготовка к пайке
  • 4 Обработка флюсом или лужение
    • 4.1 Лужение
    • 4.2 Обработка флюсом
  • 5 Разогрев и выбор температуры
  • 6 Внесение припоя
  • 7 Как правильно паять паяльником: несколько советов
    • 7.1 Как научиться паять паяльником
    • 7.2 После завершения пайки

Подготовка паяльника к работе

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Сначала надо выжечь смазку

Заточка жала

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Как подготовить паяльник к работе

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

  • Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
  • Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
  • Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

  • довести до рабоче температуры;
  • прикоснуться к канифоли;
  • расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

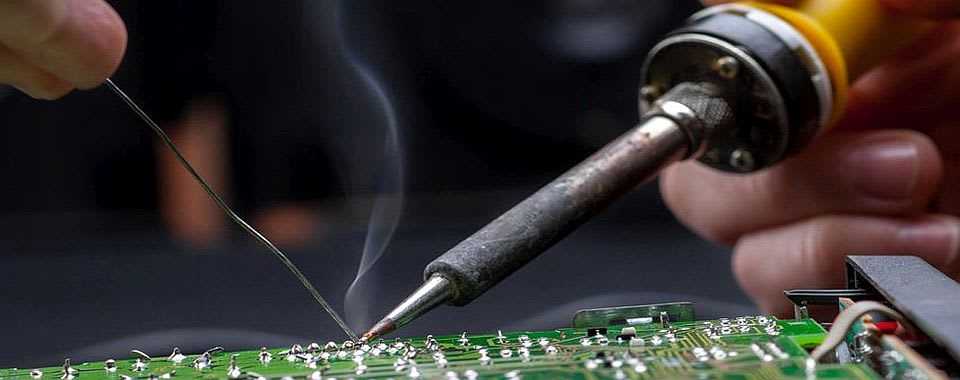

Технология пайки паяльником

Практически все сейчас пользуются электрическими паяльниками. Те, у кого работа связна с пайкой, предпочитают иметь паяльную станцию, «любители» предпочитают обходиться обходиться обычными паяльниками без регуляторов. Иметь несколько паяльников разной мощности достаточно для работ разного типа.

Чтобы разобраться как правильно паять паяльником, надо хорошо представлять себе процесс в общем, затем углубляться в нюансы. Потому начнем с краткого описания последовательности действий.

Пайка подразумевает последовательность повторяющихся действий. Говорить будем о пайке проводов или радиотехнических деталей. Именно с ними приходится встречаться в хозяйстве чаще. Действия такие:

На этом пайка закончена. Надо остудить припой и проверить качество соединения. Если все сделано правильно, место пайки имеет яркий блеск. Если припой выглядит тусклым и пористым — это признак недостаточной температуры во время пайки. Сама пайка называется «холодной» и не дает требуемого электрического контакта. Она легко разрушается — достаточно потянуть провода в разные стороны или даже подковырнуть чем-то. Еще место пайки может быть обугленным — это признак обратной ошибки — слишком высокой температуры. В случае с проводами она часто сопровождается оплавлением изоляции. Тем не менее, электрические параметры бывают нормальными. Но, если паяются проводники при устройстве проводки, лучше переделать.

Подготовка к пайке

Сначала поговорим о том, как правильно паять паяльником провода. Для начала надо удалить изоляцию. Длина оголяемого участка может быть разной — если паять собираетесь проводку — силовые провода, оголяют 10-15 см. Если припаять надо малоточные проводники (те же наушники, например), длина оголяемого участка небольшая — 7-10 мм.

Зачищаем от изоляции

После снятия изоляции необходимо провода осмотреть. Если есть на них лак или оксидная пленка, ее надо удалить. У свежезачищенных проводов оксидной пленки обычно не бывает, а лак иногда присутствует (медь имеет не рыжий цвет, а коричневатый). Оксидную пленку и лак можно удалить несколькими способами:

  • Механически. Использовать наждачную бумагу с мелким зерном. Ею обрабатывают оголенную часть провода. Так можно сделать с одножильными проводами довольно большого диаметра. Обрабатывать наждачной бумагой тонкие проводки неудобно. Многожильные так вообще можно оборвать.
  • Химический способ. Оксиды хорошо растворяются спиртом, растворителями. Лаковое защитное покрытие снимается при помощи ацетилсалициловой кислоты (обычный аптечный аспирин). Провод кладут на таблетку, прогревают паяльником. Кислота разъедает лак.

В случае с лакированными (эмалированными) проводами можно обойтись без зачистки — нужно использовать специальный флюс, который так и называется «Флюс для пайки эмалированных проводов». Он сам разрушает защитное покрытие во время пайки. Только чтобы впоследствии он не начал разрушать проводники, его после окончания пайки его надо удалить (влажной тряпкой, губкой).

Как перед пайкой очистить проводники от лакового покрытия

Если припаять надо провод к какой-то металлической поверхности (например, провод заземления к контуру), процесс подготовки мало чем меняется. Площадку, к которой будет припаиваться провод, надо зачистить до чистого металла. Сначала механически удаляются все загрязнения (включая краску, ржавчину и т.д.), после чего при помощи спирта или растворителя поверхность обезжиривается. Далее можно паять.

Обработка флюсом или лужение

При пайке главное — обеспечить хороший контакт спаиваемых деталей. Для этого перед началом пайки соединяемые детали надо залудить или обработать флюсом. Эти оба процесса взаимозаменяемы. Их основное назначение — улучшить качество соединения, облегчить сам процесс.

Процесс пайки начинается с лужения проводов

Лужение

Для обработки проводов потребуется хорошо разогретый паяльник, кусок канифоли, небольшое количество припоя.

Берем зачищенный провод, укладываем его на канифоль, прогреваем паяльником. Прогревая, поворачиваем проводник. Когда провод окажется весь в расплавленной канифоли, на жало паяльника набираем немного припоя (просто прикасаемся жалом). Затем вынимаем провод из канифоли и кончиком жала проводим по оголенному проводнику.

Лужение проводов — обязательный этап при пайке

При этом припой тончайшей пленкой покрывает металл. Если это медь, из желтой, она становится серебристой. Провод тоже надо немного поворачивать, а жало двигать вверх/вниз. Если проводник хорошо подготовлен, он полностью становится серебристым, без пропусков и желтых дорожек.

Обработка флюсом

Тут все и проще, и сложнее. Проще в том смысле, что нужен только состав и кисточка. Кисточку обмакиваем в флюс, наносим тонким слоем состав на место пайки. Все. В этом простота.

Сложность в выборе флюса. Есть много разновидностей этого состава и под каждый вид работы надо подбирать свой. Так как сейчас говорим о том, как правильно паять паяльником провода или электронные компоненты (платы), то приведем несколько примеров хороших флюсов для этого типа работ:

Для пайки электронных компонентов (печатных плат) не используйте активные (кислотные) флюсы. Лучше — на водной или спиртовой основе. Кислотные же имеют хорошую электропроводность, что может нарушить работу устройства. Также они очень химически активны и могут вызвать разрушение изоляции,коррозию металлов. Благодаря своей активности они очень хорошо подготавливают к пайке металлы, потому их используют, если надо припаять провод к металлу (обрабатывают саму площадку). Наиболее распространенный представитель — «Паяльная кислота».



Разогрев и выбор температуры

Если хотите знать, как правильно паять паяльником, надо научиться определять достаточно ли разогрето место пайки. Если пользуетесь обычным паяльником, ориентироваться можно по поведению канифоли или флюса. При достаточном уровне нагрева они активно кипят, выделяют пар, но не горят. Если поднять жало, капли кипящей канифоли остаются на кончике жала.

При использовании паяльной станции исходят из таких правил:

То есть, на станции выставляем на 60-120°С выше, чем температура плавления припоя. Зазор температур, как видите большой. Как выбрать? Зависит от теплопроводности спаиваемых металлов. Чем лучше он отводит тепло, тем более высокой должна быть температура.

Внесение припоя

Когда место пайки достаточно разогрето, можно добавлять припой. Его вносят двумя способами — расплавленное, в виде капли на жале паяльника или в твердом виде (проволоку припоя) непосредственно в зону пайки. Первый метод используется если область пайки небольшая, второй — при значительных площадях.

В случае, если надо внести небольшое количество припоя, его касаются жалом паяльника. Припоя достаточно, если жало стало белым, а не желтым. Если повисла капля — это перебор, ее надо удалить. Можно стукнуть пару раз по краю подставки. Потом сразу возвращаются в зону пайки, проводя жалом вдоль места пайки.

Как правильно паять паяльником: второй способ внесения припоя

Во втором случае проволоку припоя вводим непосредственно в зону пайки. Нагревшись, он начинает плавиться, растекаясь и заполняя пустоты между проводами, занимая место испаряющегося флюса или канифоли. В этом случае надо вовремя убрать припой — его переизбыток тоже не очень хорошо влияет на качество пайки. В случае с пайкой проводов это не так критично, а вот при пайке электронных элементов на платах очень важно.



Как правильно паять паяльником: несколько советов

Чтобы пайка была качественной, необходимо все делать тщательно: зачищать провода, прогреть место пайки. Но перегрев тоже нежелателен, как и слишком большое количество припоя. Вот тут нужна мера и опыт, а набраться его можно повторяя все действия некоторое количество раз.

Приспособление для более удобной пайки — третья рука

Как научиться паять паяльником

Для начала возьмите несколько кусков одножильного провода небольшого диаметра (можно — монтажные провода, те, которые используются в связи и т.п.) — с ними работать проще. Нарежьте их на небольшие кусочки и на них тренируйтесь. Сначала старайтесь спаять два провода. Кстати, после лужения или обработки флюсом их лучше скрутить между собой. Так увеличиться площадь контакта и проще будет удерживать провода на месте.

Когда пайка несколько раз получится надежной, можно увеличить количество проводков. Их тоже надо будет скручивать, но уже применять придется пассатижи (две проволоки можно скручивать руками).

Нормальная пайка означает:

После того, как освоена пайка нескольких проводов (трех…пяти), можно попробовать многожильные провода. Сложность состоит в зачистке и лужении. Зачищать получится только химическим методом, а лудить, предварительно скрутив провода. Затем залуженные проводники можно попытаться скрутить, но это довольно сложно. Придется их удерживать при помощи пинцета.

Когда и это освоено, можно тренироваться на проводах большего сечения — 1,5 мм или 2,5 мм. Это те провода, которые применяют при прокладке проводки в квартире или доме. Вот на них и можно тренироваться. Все тоже, но работать с ними сложнее.

После завершения пайки

Если обрабатывали провода кислотными флюсами, после остывания припоя, его остатки надо смыть. Для этого используют влажную тряпку или губку. Их смачивают в растворе моющего средства или мыла, после — удаляют влагу, просушивают.

О том, как правильно паять паяльником вы знаете, теперь надо приобретать практические навыки.

90 фото инструкций, рекомендаций и советов для новичков

В  современном мире, насыщенном электроникой и электрическими приборами нужно уметь пользоваться паяльником. Это умение сэкономит много времени и денег на ремонт сломанных приборов. Несмотря на кажущуюся сложность этого процесса, на самом деле научиться, как правильно паять паяльником очень легко.

Технология пайки заключается в том, чтобы с помощью металла, имеющего более низкую температуру плавления, соединить более тугоплавкие металлы.

Краткое содержимое статьи:

Паяльники

Паяльники имеют несколько видов, отличающихся друг от друга способом нагрева. По такому критерию они делятся на электрические, термовоздушные, индукционные, молотковые. Самыми популярными в быту являются электрические паяльники со спиральным или керамическим нагревателем.

Для каждого вида работ нужно использовать паяльник определенной мощности. Например, для пайки электроники, понадобится маломощный паяльник до 40 Вт, а  для деталей со стенками до 1 мм понадобится уже более мощный прибор до 100 Вт.



Чтобы спаять между собой детали толщиной более 2 мм уже понадобится молотковый электрический паяльник с мощностью 200-550 Вт. Такой прибор непригоден в быту, так как предназначен для крупных работ и имеет огромную цену.

Припои

Припой по сути является сплавом металлов с низкой температурой плавления. Обычно в состав припоя входит олово, но из-за его высокой цены в него добавляется более дешевый материал-свинец.

Также нередко в состав припоя входят вспомогательные вещества, которые используются для улучшения прочности пайки или уменьшения температуры плавления.

Большой популярностью пользуются мягкие припои с маркировкой от ПОС-18 до ПОС-90. Цифра в данной аббревиатуре означает процентное содержание олова в припое.

Редко используются в домашних условиях твердые припои. Они имеют в своем составе медь и цинк, что позволяет припою не плавиться до достижения температуры 450 ˚С.

Необходимо знать, что припои с разным составом подходят для разных видов металлов. Для стали лучше подойдет ПОС-41, для меди же подойдет практически любой припой, а для нержавейки – оловянный припой с кадмием.


Лучше всего перед покупкой припоя определить, какой металл будет использован при пайке и на основе этой информации приобрести подходящий припой.




Флюс

Флюсом называется вспомогательное вещество, которое используется для освобождения деталей во время пайки от продуктов окисления. Также флюсы способствуют растеканию металла при пайке.

В продаже имеется огромное количество флюсов для пайки. Имеются как нейтральные, так и в разной степени активные в отношение металлов флюсы.

Самой популярной основой для флюса является канифоль. Она легкоплавка и начинает кипеть уже при нагреве до 250 ˚С.

Чтобы научиться как паять паяльником с канифолью, нужно обязательно знать, что после пайки следует полностью удалить остатки канифоли с металла, в противном случае на этом месте произойдет окисление металла.

Также благодаря своим гидролизующим свойствам, канифоль увеличивает проводимость на месте пайки, чем нарушает работу электронных устройств.

Также лучше всего подбирать флюс под тип металла, с которым намечается работа – это обеспечит высокое качество работы.

Пасты

Паяльные пасты или тиноль – это смесь припоя и флюса. Паста применяется для пайки в сложных, труднодоступных местах. Также тиноль удобно применять новичкам без опыта работы с паяльником.

Подготовка инструмента

Не стоит бояться, если при первом же включении новый паяльник начал дымить. Это происходит по причине выгорания масла, которым консервируется инструмент при долгом хранении.

Перед использованием паяльника следует подготовить его рабочую часть – наконечник. Его можно как немного отковать, так и заточить до необходимой формы. Если рабочая часть паяльника покрыта никелем, то такая подготовка строго запрещена.

В магазинах имеется широкий ассортимент наконечников или жал для паяльников, отличающихся по заточке. Для крупных деталей подойдет круглое жало с угловой заточкой, а для небольших — острое коническое.


Если паяльник имеет жало, изготовленное из меди, то перед работой нужно провести его лужение при первом же нагреве. Можно произвести лужение путем растирания деревянным бруском расплавленного припоя по нагретому наконечнику или любым другим способом.

Главное, чтобы при первом же использовании рабочая часть паяльника была покрыта тонким слоем припоя. В противном случае качество пайки будет низким, а рабочая часть инструмента будет испорчена.

Подготовка деталей

Подготовка деталей не зависит от металла, из которых они сделаны или способа их пайки. Подготовка всегда происходит по одной схеме – сначала деталь очищается от загрязнений и обезжиривается.

Для этой цели используют бензин, ацетон или другие растворители. Также обязательно удаляется механическим способом ржавчина.

Температура

Температурный режим паяльника – главный параметр при работе с ним. При работе с недостаточно разогретым инструментом припой не плавится, а ложится комком.

Чтобы определить, при какой температуре следует паять, нужно знать температуру плавления металла детали и припоя. Температура паяемых деталей должна быть больше температуры плавления припоя на 40-80 С˚, а температура наконечника инструмента – на 20-40 С˚ больше температуры пайки.

Если у паяльника нет функции регулировки температуры, то этот параметр можно оценить при помощи канифоли. При прикосновении паяльника она должна кипеть, без моментального сгорания. О перегреве будет свидетельствовать появление на припое, после прикосновения паяльником, темной пленки, состоящей из продуктов окисления.

Техника пайки

В основном пайка происходит двумя методами: подачей припоя на детали с помощью паяльника или подача припоя непосредственно на детали.

При использовании любого из способов нужно сначала очистить и обезжирить детали, закрепить их, разогреть инструмент и обработать место пайки флюсом.

Если применяется подача припоя при помощи паяльника, то на его кончике нужно расплавить небольшое количество припоя и перенести его на площадку для пайки. Далее следует двигаться по стыку деталей.


Если припой подается непосредственно на спай, то сначала паяльником разогреваются детали, а позже туда подается припой.

Если планируется провести пайку схем, то лучше найти качественные фото-инструкции как паять электронные схемы.

Чтобы оценить качество работы, нужно оценить цвет и блеск спая. Качественно выполненный спай имеет ярко выраженный блеск, если припой пережжен, то он имеет матовый цвет и хрупкую структуру. О браке говорит губчатая структура припоя.

Для первых проб лучше всего использовать простые и недорогие материалы. Проще всего будет понять как правильно паять оловом и канифолью.

Фото рекомендации как паять

Также рекомендуем посетить:

  • Костюм сварщика
  • Типы сварочных аппаратов
  • Как залудить паяльник
  • Сварочный стол
  • Сварочный аппарат своими руками
  • Сварочный полуавтомат
  • Сварочные провода
  • Сварочные электроды
  • Плазмотрон
  • Сварочный аппарат для дома
  • Споттер
  • Как запаять радиатор
  • Сварочная проволока
  • Сварочный трансформатор
  • Сварочная горелка
  • Сварка полипропиленовых труб
  • Газовая сварка
  • Сварочный аппарат
  • Плазменный сварочный аппарат
  • Сварочные работы
  • Точечная сварка
  • Дуговая сварка
  • Как варить алюминий
  • Сварочная маска
  • Электрододержатель
  • Какой сварочный аппарат выбрать
  • Холодная сварка
  • Сварочный инвертор
  • Как сварить металл
  • Сварочное оборудование

Как паять и отпаивать соединения

Перейти к основному содержанию
  • Навыки обратной пайки
  • Редактировать
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Перевести
  • Встроить это руководство

Избранное

Автор: Эндрю Букхольт (и 17 других участников)

  • Избранное: 962
  • Завершено: 382

Избранное руководство

Сложность

Трудно

Шаги

14

Требуемое время

Подскажите время??

Секции

1

  • Как припаивать и отпаивать соединения 14 шагов

Флаги

1

  • Навыки обратной пайки
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

Введение

Новые поколения многих электронных устройств имеют батареи, припаянные непосредственно к материнской плате. Это делает замену батареи гораздо более сложной задачей, чем более старые модели, которые используют разъемы для подключения батареи к материнской плате. Это руководство иллюстрирует различные уровни сложности пайки и обучает технике пайки трех типов соединений, обычно встречающихся в электронных гаджетах:

Этап 1: Начало — Крупные сквозные компоненты, такие как цилиндрические конденсаторы;

Этап 7: Промежуточный — небольшие сквозные компоненты, такие как выводы батареи и резисторы; и

Шаг 11: Дополнительно — небольшие компоненты для поверхностного монтажа.

Всегда выполняйте пайку в хорошо проветриваемом помещении. Если вы паяете чувствительную электронику, убедитесь, что вы работаете в среде, защищенной от электростатического разряда (электростатический разряд), и используете инструменты, безопасные для электростатического разряда.

    Детали не указаны.

      • org/HowToDirection”>

        Для начала давайте припаяем большой компонент к печатной плате с помощью контактных площадок для припоя.

      • С двух контактных площадок уже удален конденсатор. Каждая площадка нагревалась, в то время как конденсатор был отодвинут от платы.

      • Обратите внимание, что отверстия для пайки полностью покрыты припоем. Открытие этих отверстий, чтобы можно было продеть провод конденсатора, значительно упростит установку.

      Редактировать

      • Чтобы открыть отверстие, забитое припоем, нагрейте контактную площадку припоя жалом паяльника. Протолкните расплавленный припой с другой стороны скобой или швейной иглой.

      • В нашем случае мы решили использовать отмычку под прямым углом. Свинцовый припой не будет прилипать к стали, поэтому можно использовать практически любую тонкую сталь.

      • Для проталкивания инструмента через отверстие может потребоваться несколько раз нагрева подушки. Как правило, нагревайте припой ровно настолько, чтобы он расплавился, а затем удаляйте жало паяльника с контактной площадки. Чрезмерный нагрев может повредить электронные компоненты.

      Редактировать

      • org/HowToDirection”>

        Когда инструмент полностью пройдет через отверстие, увеличьте отверстие, нагревая верхнюю сторону площадки для пайки, вдавливая инструмент.

      • Теперь оба отверстия для пайки должны быть достаточно открыты, чтобы можно было вставить оголенные выводы компонента.

      Редактировать

      • Подготовьте компонент к пайке, удалив излишки припоя с контактов. Контакты должны быть достаточно чистыми, чтобы пройти через отверстия для припоя.

      • Проведите жалом паяльника по длине каждого контакта, чтобы стереть припой с компонента. Очищайте кончик утюга между движениями, протирая его влажной губкой.

      • Чрезмерный нагрев может повредить компоненты, поэтому не прикладывайте паяльник к компоненту на длительное время.

      Редактировать

      • Вставьте контакты в отверстия, сделанные в площадках для пайки.

      • Для облегчения пайки слегка согните контакты, выступающие из отверстий, чтобы они держались на месте.

      Редактировать

      • org/HowToDirection”>

        Для пайки каждого соединения:

      • Поместите жало паяльника на контактную площадку.

      • Наплавьте на контактную площадку ровно столько припоя, чтобы контактный провод конденсатора надежно удерживался на месте.

      • Удалите и припой, и жало паяльника из соединения, как только достаточное количество припоя расплавится на контактной площадке.

      Редактировать

      • org/HowToDirection”>

        Далее мы рассмотрим умеренно сложный процесс пайки. В нашем случае мы будем припаивать очень тонкие и тонкие выводы к печатной плате с помощью маленьких контактных площадок.

      • Маленькие электронные компоненты, включая провода, не могут рассеивать тепло так же быстро, как более крупные компоненты. Это делает их очень восприимчивыми к перегреву. Обязательно нагревайте соединение достаточно долго, чтобы расплавить припой.

      • Выводы были удалены с контактных площадок для пайки путем нагревания стыка на верхней стороне платы при вытягивании выводов с помощью пинцета.

      Редактировать

      • org/HowToDirection”>

        Обычно припой закрывает некоторые отверстия через контактные площадки на плате. Открытие этих отверстий значительно упрощает пайку.

      • Откройте отверстия через площадки для пайки, прижав выпрямленную скобу к блокировке, одновременно нагревая ту же площадку с другой стороны платы.

      • Инструмент из третьих рук (или друг) может сильно помочь в этой процедуре.

      Редактировать

      • После очистки всех отверстий вставьте оголенные концы проводов с помощью пинцета.

      • Чтобы провода оставались на месте, может быть полезно сначала согнуть выводы батареи, придав им окончательную форму, а затем вставить зачищенные концы в отверстия.

      Редактировать

      • Для пайки каждого соединения:

      • Поместите жало паяльника на контактную площадку.

      • Расплавьте достаточное количество припоя на площадке для пайки, чтобы контактные выводы прочно держались на месте.

      • Удалите и припой, и жало паяльника из соединения, как только достаточное количество припоя расплавится на контактной площадке.

      Редактировать

      • В последнем разделе выводы батареи будут припаяны к контактным площадкам для поверхностного монтажа. Соединения такого типа труднее паять, потому что провод не имеет твердой точки крепления (например, сквозного отверстия), чтобы удерживать его на месте во время пайки.

      • Чтобы выпаять соединение, поместите фитиль припоя поверх имеющегося шарика припоя и нажмите на фитиль припоя паяльником.

      • Когда припой расплавится и попадет в фитиль, снимите фитиль с соединения.

      • Повторите ту же процедуру для остальных отведений.

      • Когда участок фитиля пропитается припоем, его следует обрезать и выбросить.

      Редактировать

      • Мы рекомендуем очищать контактные площадки для поверхностного монтажа мягкой тканью, губкой или зубной щеткой и небольшим количеством медицинского спирта.

      • Чтобы наплавить небольшую каплю припоя на каждую контактную площадку:

      • Поместите жало паяльника на контактную площадку.

      • Расплавьте припой так, чтобы он образовал купол на верхней части контактной площадки.

      • Удалите и припой, и жало паяльника с площадки для пайки, как только припой расплавится на площадке.

      Редактировать

      • org/HowToDirection”>

        Валик припоя должен иметь вид небольшого купола или полусферы. Если он плоский или неровный, просто поместите паяльник обратно на припой, чтобы снова расплавить его, а затем вытащите паяльник. Если это не сработает, может потребоваться немного больше припоя.

      Редактировать

      • Чтобы припаять новые выводы к плате, поместите оголенный конец одного вывода на каплю припоя на соответствующей площадке для пайки.

      • Надавите жалом паяльника на шарик припоя, пока он не расплавится.

      • org/HowToDirection”>

        Вставьте открытый конец провода в жидкий припой, пока он не окажется в центре шарика, затем выньте паяльник.

      • Продолжайте с другими соединениями таким же образом, обращая особое внимание на то, чтобы не спаять две контактные площадки вместе.

      Редактировать

    Почти готово!

    Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

    Заключение

    Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

    Отменить: я не завершил это руководство.

    Это руководство заполнили еще 382 человека.

    Автор

    с 17 другими участниками

    Значки: 47

    +44 еще значка

    Просмотр статистики:

    За последние 24 часа: 202

    За последние 7 дней: 1,240

    Последние 30 дней: 5 880

    Все время: 412 252

    Узнайте, как паять с помощью этих простых советов и проектов

    Если вы хотите начать работать с электроникой, вам нужно научиться паять. Было бы разумно узнать немного больше об электричестве и электронике. Однако если вас немного пугает мысль о горячем железе и расплавленном металле, не волнуйтесь — мы расскажем вам именно то, что вам нужно знать.

    Безопасность превыше всего

    Вы работаете с раскаленным металлом, поэтому есть очевидные проблемы с безопасностью. Для начала убедитесь, что у вас есть безопасное место для установки паяльника. Паяльные станции с держателями для паяльников недороги и их стоит иметь, поэтому, чтобы помочь вам выбрать правильный инструмент, мы составили руководство по лучшим паяльникам для начинающих.

    Вы также должны убедиться, что работаете над плоской твердой поверхностью. Верстак или старый письменный стол подойдут, но вы можете положить на них что-нибудь, чтобы не было следов ожогов. Вы можете купить специальные паяльные доски на Amazon, но кусок дешевой фанеры тоже подойдет.

    Говоря о брызгах, вам нужно будет носить защитные очки — их можно купить менее чем за 10 долларов на Amazon. Если вы носите очки, отпускаемые по рецепту, вы можете инвестировать в пару защитных очков, отпускаемых по рецепту. В наши дни есть действительно красивые, а не только те, что в стиле Бадди Холли, которые могли быть у твоего отца.

    Наконец, есть еще одна опасность, о которой вы можете не думать. Припой и флюс могут выделять вредные пары при нагревании, поэтому при пайке рекомендуется использовать экстрактор дыма — он может выглядеть так, как этот, доступный на Amazon. Это особенно важно, если вы думаете о регулярной работе над проектами в области электроники в будущем.

    Когда все это будет установлено, наступит время пайки.

    Два совета по пайке, которые вам нужно знать

    Если вы хотите, чтобы ваша пайка прошла успешно, следуйте этим двум советам.

    Залуживание наконечника

    Паяльники не так хорошо передают тепло, как вы можете подозревать. А вот залужив кончик утюга, теплообмен будет гораздо более равномерным и эффективным. Кроме того, это легко сделать.

    Это означает, что как только жало паяльника станет достаточно теплым, чтобы расплавить припой, прикоснитесь жалом паяльника к паяльной проволоке. Он расплавит паяльную проволоку и потечет вверх и вокруг жала, придав ему гладкую и блестящую поверхность.

    Лишний припой можно стереть влажной губкой для пайки, такой как эта, доступная на Amazon. Не используйте обычную губку для чистки, так как она расплавится. Губки для пайки сделаны из целлюлозы, которая более термостойкая, чем стандартная пластиковая губка.

    Получить руку помощи

    Для пайки требуется как минимум четыре вещи: паяльник, припой и две вещи, которые вы хотите спаять вместе. Но проблема в том, что у тебя только две руки. Чтобы помочь с хорошей пайкой, есть устройство под названием Helping Hand, которое можно купить примерно за 12 долларов на Amazon. Это небольшая подставка с двумя зажимами типа «крокодил», а иногда и увеличительным стеклом. Если у вас уже есть тиски, вы также можете использовать небольшие тиски, такие как те, которые вы используете для обработки дерева или металла.

    Начать пайку

    Когда вы спаиваете две вещи вместе, цель состоит в том, чтобы надежно соединить компоненты, чтобы они могли легко проводить электричество.

    Самой большой ошибкой новичка является нанесение утюга прямо на припой: это только приводит к тому, что припой скапливается и образует беспорядок. Если вы сначала нагреете деталь, которую хотите припаять, с помощью утюга, а затем прикоснетесь к ней припоем, он потечет по поверхности детали. По мере того, как он течет, он делает это плавно и проникает в каждый уголок и щель.

    Помните, как лужили паяльник? Если вы залужите выводы ваших проводов или компонентов, это поможет припою течь еще лучше. В качестве бонуса, если вы используете скрученные провода, они удерживают жилы вместе, проталкивая их через печатную плату. Чтобы все это работало действительно хорошо, используйте тонкую паяльную проволоку (около 1/32 дюйма) со смоляным или флюсовым сердечником. И смола, и флюс улучшают растекание припоя, а также очищают поверхность металла для лучшего сцепления.

    Канифоль посередине

    Когда вы проведете выводы вашего компонента через печатную плату, слегка отогните их. Это поможет удерживать компонент на месте и ближе к плате. Это не только предотвращает случайное повреждение компонентов, но и обеспечивает более профессиональный вид.

    Когда вы собираетесь припаивать вывод компонента к плате, поместите жало паяльника под углом 45 градусов в точку, где контакт и плата соприкасаются. Это нагревает свинец и контактную площадку на доске. Затем аккуратно вставьте паяльную проволоку в ту же точку — она расплавится и потечет вокруг вывода.

    Наконец, не забудьте удалить припой, прежде чем вынимать утюг. Это предотвратит выступание маленьких пиков припоя из вашего соединения. Эти пики могут привести к короткому замыканию между компонентами, и они выглядят не очень красиво.

    Взгляните на это пятиминутное видео от Adafruit, чтобы получить еще один просмотр; это отличное введение в пайку компонентов на печатных платах.

    Если вам трудно обращаться с паяльником аккуратно, попробуйте расположить свою работу так, чтобы сторона вашей паяльной руки могла опираться на что-то твердое. Вам будет гораздо проще быть точным.

    С практикой вы сможете избегать ошибок в большинстве случаев. До тех пор проверяйте каждое соединение после пайки и перед тем, как переходить к следующему. Хорошее паяное соединение будет гладким, блестящим и обеспечит полный контакт между двумя частями. Если припой тусклый, шероховатый, слипшийся или между деталями есть зазоры, ваше соединение выйдет из строя.

    Паяльные проекты для начинающих

    Возможно, у вас в доме есть сломанная электроника, с которой можно начать. Или вы могли бы, наконец, сделать что-то! Вот несколько отличных проектов, которые помогут вам двигаться вперед.

    1. Набор Minty Boost

    Для начинающего проекта это отличный вариант! Это просто, и это также очень практично. Вы сделаете собственное зарядное устройство для смартфона, которое можно будет заряжать от обычных батареек типа АА. Его удобно держать в машине, так как вы можете приобрести батарейки АА на заправочных станциях и в магазинах на углу повсюду.

    2. Игра SparkFun «Саймон говорит»

    Этот небольшой набор поможет вам научиться паять. Собирая эту мини-игру, вы сможете припаять 28-контактный микропроцессор, светодиоды, зажимы для батарей и многое другое. К этому комплекту прилагается множество полезной документации, поэтому, если вам нужно вернуться к 101 основам пайки, она всегда под рукой.

    3. Комплект FM-радио

    Это то, что написано. Соберите себе хорошее FM-радио с одним динамиком, которое может настраиваться на станции в диапазоне от 88 до 108 FM. С большим количеством деталей для пайки, новых компонентов, о которых нужно узнать, вы также узнаете кое-что о радиотехнологиях.

    Если вы можете построить радио, нет ничего невозможного. Поместите его в красивый прозрачный футляр и вызовите зависть у друзей и семьи.

    Навыки пайки своими руками для любого проекта

    Пайка — это базовый навык, необходимый мастеру-сделай сам, независимо от того, хотите ли вы создать собственную электронику или просто починить ее. Это недорогой и простой навык, который вы, несомненно, будете использовать от новичка до эксперта. Существует множество комплектов электроники для практики, и прежде чем вы это узнаете, вы будете разрабатывать свои собственные электронные проекты.

    Руководство для начинающих по пайке

    Несколько лет назад я работал с моим шурином-электриком Райаном Дэвисом над статьей о том, как превратить старый радиоприемник в MP3-плеер.

    Это простой проект выходного дня, но один из навыков, который вам понадобится для его выполнения, — это умение паять.

    Пайка (произносится как SAW-DER-ING ) используется для соединения двух металлических предметов путем расплавления между ними присадочного металла, называемого содером. Припой имеет низкую температуру плавления, а также за секунды превращается в твердое тело, что делает его идеальным «клеем» для соединения мелких металлических деталей.

    Пайка похожа на сварку, но с одним отличием: при сварке вы плавите металлические предметы, которые хотите соединить вместе; при пайке вы используете присадочный металл для соединения металлических предметов.

    Если вы решите заняться каким-либо хобби, связанным с электроникой, вам нужно уметь паять. С помощью пайки вы можете делать роботов, радиоприемники, усилители и целый ряд проектов Arduino.

    Хотя пайка может показаться сложной и пугающей, она на удивление проста и прощает ошибки.

    Ниже Райан поможет нам разобраться с основами этого навыка «сделай сам».

    Инструменты, необходимые для пайки

    Паяльник. Паяльник плавит припой. Здесь не нужно ничего сверхъестественного. Приличный паяльник обойдется вам в 20-30 долларов.

    Припой. Припой представляет собой металлический сплав олова и свинца (~60% олова/40% свинца). Припой, используемый для сплавления электрических компонентов, имеет сердцевину из канифольного флюса. Когда вы нагреваете припой паяльником, канифоль сначала плавится и обтекает то, что вы хотите спаять, удаляя окисление поверхности и подготавливая поверхность для более прочных интерметаллических связей.

    Для большинства электрических проектов вам не нужен очень толстый припой. Проволока диаметром 0,032 дюйма работает лучше всего.

    Влажная губка. Жало вашего паяльника окислится во время работы с ним. Эта ржавчина на наконечнике будет блокировать поток тепла от паяльника, что, в свою очередь, помешает вам сделать чистый припой. Вот почему перед каждым паяным соединением вы должны использовать влажную губку для очистки наконечника. Многие паяльники поставляются с небольшим держателем для влажной губки. Вы поймете, что ваш кончик чистый, когда он станет красивым и блестящим.

    Кусачки для проволоки заподлицо. Вы будете использовать этот инструмент для обрезки избыточных выводов компонентов (см. ниже). Вы также можете использовать его для зачистки проводов.

    Основные методы пайки

    Основные принципы пайки одинаковы независимо от того, над каким проектом вы работаете: нагрейте металлические поверхности двух предметов, нанесите припой и дайте остыть. Но подход, который вы выберете для выполнения этих шагов, будет зависеть от типа объектов, которые вы спаиваете вместе. Ниже приведены три основных метода, которые вы будете использовать.

    Пайка со сквозным отверстием

    Пайка со сквозным отверстием используется при подключении резистора или гнезда к печатной плате (PCB).

    В большинстве электронных проектов DIY используется печатная плата. Это плата из стекловолокна с выгравированными на ней токопроводящими дорожками и контактными площадками. Траки и колодки изготовлены из меди. Вы припаиваете свинцовые компоненты (например, резисторы, светодиоды, розетки и конденсаторы) к контактным площадкам. По сути, каждый раз, когда вы вставляете что-то в отверстие, вы выполняете сквозную пайку.

    В этом примере Райан припаивает разъем к печатной плате, которую он использует для изготовления усилителей для преобразования старых радиоприемников в MP3-плееры.

    Вставьте ведущий компонент в отверстие. Прикоснитесь чистым жалом горячего паяльника к контактной площадке и кончику провода, который вы хотите припаять к печатной плате. Удерживайте его там в течение одной секунды, чтобы оба компонента нагрелись.

    Поместите припой толщиной от 1 до 3 мм между выводом и контактной площадкой, где он расплавится при контакте с нагретыми компонентами.

    Удалите проволоку припоя с площадки, но продолжайте удерживать жало паяльника на площадке и проводе еще одну секунду. Это позволит припою полностью обтекать контактную площадку и вывод, создавая прочное соединение.

    Снимите жало паяльника и очистите его влажной губкой. Повторите на оставшихся колодках и ведущих штифтах.

    Закрепите штифты микрофрезами для заподлицо, чтобы создать поверхность заподлицо.

    Гнездо надежно припаяно.

    Вот иллюстрация, которая поможет вам лучше понять, что происходило на предыдущих шагах.

    Как выглядит хорошая и плохая пайка

    Хорошая пайка полностью покрывает контактную площадку и окружает соединение. Если вы посмотрите на него под микроскопом, он будет похож на небольшой вулкан или гору.

    Если припой 1) выглядит как большая металлическая капля, 2) не покрывает контактную площадку или 3) выглядит тусклым и потрескавшимся, у вас плохое соединение.

    Не беспокойтесь, если это так! Просто нагрейте припой паяльником и стряхните его. Попробуйте еще раз. Очень просто.

    Как упоминалось выше, пайка довольно щадящая. Пока ваше паяное соединение выглядит примерно вогнутым вокруг наконечника свинца, у вас хорошее соединение.

    Пайка для поверхностного монтажа

    Некоторые компоненты, припаиваемые к плате, просто припаиваются к поверхности. Они не проходят сквозь дыру.

    Райан показывает нам, как припаивать поверхностным монтажом конденсатор к печатной плате.

    Поместите жало паяльника на медную пластину и нагрейте его. Затем поместите немного припоя на площадку и дайте ему расплавиться.

    У вас останется поверхность припоя, покрывающая медную площадку.

    Поместите конденсатор, который вы хотите припаять, на покрытую припоем площадку. Поднесите кончик паяльника к одной стороне конденсатора и удерживайте в течение одной секунды.

    Вы припаяли одну сторону. Для надежного соединения вам нужно припаять другую сторону.

    Поместите кончик утюга рядом с конденсатором и поместите немного припоя между ними.

    Пайка проводов

    Вы также можете использовать пайку для соединения двух проводов.

    С помощью инструмента для зачистки проводов (или микрорезаков) снимите примерно полдюйма пластиковой изоляции с концов обоих проводов.

    Райану нравится использовать эти маленькие зажимы для тараканов, чтобы держать один из проводов. Это облегчает работу.

    Нагрейте конец одного провода и покройте его припоем. Это называется «лужением» проволоки. Также сделайте это до конца другого провода.

    Соедините наконечники проводов. Затем нажмите жалом паяльника на обоих концах. Припой на обоих концах расплавится. Снимите утюг и держите провода на месте, чтобы они могли остыть и сплавиться вместе.

    Вы можете обмотать изолентой оголенный провод. Или вы можете надеть термоусадочную трубку на один конец проводов, прежде чем спаять их вместе. После того, как вы спаяли провода, наденьте термоусадочную трубку на оголенные провода. Вы можете использовать зажигалку, чтобы нагреть трубку, и она сожмется вокруг только что расплавленного провода.

    Райан использовал свой термофен для пайки. Пистолет для пайки горячим воздухом используется в основном для доработки компонентов поверхностного монтажа. Это хороший инструмент, когда вы становитесь более продвинутыми в своих электрических проектах.

    ПредыдущийСледующий

    Как паять за десять простых шагов — Kitronik Ltd

    Электронные принципыМарк Доннисон

    Пайка является важным навыком в электронике, к счастью, начать ее легко. Просто следуйте нашему руководству из 10 шагов, и вы быстро начнете паять!

    Пошаговое руководство по пайке

    1. Начните с самых маленьких компонентов, переходя к более высоким компонентам, припаивая все соединительные провода в последнюю очередь.

    2. Поместите компонент в плату, убедившись, что он вставлен правильно, а деталь плотно прилегает к плате.

    3. Слегка согните ножки, чтобы закрепить деталь. Поместите плату так, чтобы вы могли получить доступ к контактным площадкам с помощью паяльника. 4. Убедитесь, что паяльник разогрелся. При необходимости используйте латунный очиститель паяльника или влажную губку для очистки жала. 5. Возьмите паяльник в одну руку, а припой в другую. 6. Поместите жало паяльника на площадку. 7. Введите в соединение небольшое количество припоя. Припой должен плавиться на контактной площадке и обтекать ножку компонента. 8. Удалите припой, затем уберите паяльник. 9. Дайте соединению остыть в течение нескольких секунд, затем с помощью пары резаков обрежьте лишний провод компонента. 10. Некоторые соединения выполнены многожильным проводом. Обычно провод «лужят», чтобы его было легче пропустить через отверстия в печатной плате и облегчить пайку. Чтобы залудить провод, сначала снимите небольшую часть изоляции. Скрутите нити вместе, чтобы сформировать единую аккуратную сердцевину. С паяльником в одной руке и припоем в другой поместите жало паяльника на конец скрученного сердечника. Это нагреет провод. «Протрите» конец припоя по виткам. Он расплавится, когда проволока станет достаточно горячей, и нанесите небольшое количество припоя. На хорошо луженой проволоке имеется лишь небольшое количество припоя, ровно столько, чтобы скрутка скреплялась. Через припой должна быть видна скрученная жила.

    Примеры паяных соединений

    Внешний вид паяного соединения многое говорит о его качестве. Хорошая пайка блестит. Это означает, что припой не был перегрет и не исчерпал флюс. Припоя достаточно, чтобы сформировать красивое скругление без чрезмерного выпячивания припоя. В идеале ножка компонента находится в центре соединения. На этой фотографии показано идеальное паяное соединение. Ниже показано приемлемое паяное соединение. Припой блестит, но припоя немного больше, чем требуется, а ножка компонента смещена от центра. Во время обучения может быть сложно добавить нужное количество припоя. На следующем фото показано типичное соединение с недостаточным количеством припоя. Отверстие компонента не закрыто. Возможно, это соединение будет работать, но, скорее всего, оно быстро выйдет из строя. Немного слишком много припоя вызывает вздутие, как показано на следующем фото. Дорожки печатной платы покрыты специальной краской, называемой паяльником. Это помогает предотвратить вытекание припоя из соединения. По мере добавления припоя он превращается в каплю, как показано на следующих двух фотографиях. Слишком много припоя на стыке может вызвать замыкание на соседние компоненты, что приведет к короткому замыканию. Припой содержит флюс, чтобы соединения были прочными и не окислялись. Флюс работает, реагируя с присутствующими оксидами и превращая их обратно в металлы. При перегреве соединения или слишком долгой сварке может быть использован весь доступный флюс. Это приводит к окислению припоя и так называемому сухому соединению. Следующие суставы также являются «сухими». Обратите внимание, что сухое соединение не обязательно означает, что в нем недостаточно припоя, а означает, что припой не «смачивает» компонент и контактную площадку должным образом, чтобы течь. Обратите внимание на «апельсиновую корку»; шероховатость припоя. Это вызвано тем, что металл в припое превращается в оксиды. Сравните это сухое соединение с недостаточным количеством припоя с предыдущим соединением с недостаточным количеством припоя — обратите внимание на сравнительно тусклый вид припоя на сухом соединении. Это соединение со слишком большим количеством припоя также демонстрирует симптомы сухости соединений — обратите внимание на тусклый серый цвет и текстуру апельсиновой корки. Перегрев площадки для пайки на печатной плате также может привести к отслоению медного слоя от стекловолокна, из которого изготовлена ​​плата. Это может привести к отказу цепи, когда дорожка на печатной плате обрывается, что приводит к разомкнутой цепи.

    Урок №#. Название урока. Описание.
    Введение. Если вы новичок в пайке, наша школа пайки поможет вам быстро приступить к работе.
    1 Описание паяльного оборудования. Краткое руководство по основным инструментам, которые вам понадобятся перед началом работы. Включает видео объяснение некоторых инструментов.
    2 Как почистить паяльник (лужение). Объяснение, зачем нужно чистить насадки и пошаговое руководство. Включает видеоруководство по лужению.
    3 Как паять за десять простых шагов . Практическое руководство по началу пайки. Включает руководство по поиску и устранению неисправностей и примеры хороших и плохих паяных соединений.
    4 Демистификация де-пайки. Руководство по удалению припоя. Включает демонстрацию видео.
    5 Простой ремонт платы. Иногда на доске может быть повреждена контактная площадка. Мы покажем вам, как это исправить, в этом простом руководстве.

    ©Kitronik Ltd. Вы можете распечатать эту страницу и дать ссылку на нее, но не должны копировать страницу или ее часть без предварительного письменного согласия компании Kitronik.

    Дополнительное обучение Kitronik

    Как удалить припой – Университет Китроник

    Вы когда-нибудь ошибались при пайке? Слышали про фитиль для припоя, но не знаете, как им пользоваться? Или, возможно, вы видели приспособление для припоя, но не уверены, подходит ли оно для работы. Присоединяйтесь к Кевину, когда он покажет вам, как удалить припой.

    Теги: Электронные принципы, Использование инструментов и оборудования

    Информационный бюллетень Kitronik

    Зарегистрируйтесь сейчас, чтобы первыми узнавать о новейших продуктах и ​​ресурсах!

    Интересы

    • Программирование, информатика и микро: бит
    • DT и проектные комплекты
    • Материалы

    Ваш адрес электронной почты

    100% бесплатно, отпишитесь в любое время!

    Следуйте за нами

    Последние ресурсы

    1. Образовательный фонд micro:bit запускает новый редактор micro:bit Python

      News3 Oct 2022

    2. Руководство для начинающих по новому редактору micro:bit Python

      Учебники для начинающих3 Октябрь 2022 г.

    3. Как сделать хлопкомер с помощью стартового пакета Simple Servos для BBC micro:bit

      Базовое кодирование29 сентября 2022 г.

    4. Как сделать карусель с помощью стартового пакета Simple Servos для BBC micro:bit

      Базовое кодирование29 сентября 2022 г.

    5. Как сделать качающуюся лодку с помощью стартового пакета Simple Servos для BBC micro:bit

      Базовое кодирование 29 сентября 2022 г.

    Полное руководство по пайке электроники — изготовление печатных плат и сборка печатных плат

    Хорошее понимание лучших методов пайки — полезный и фундаментальный навык, которым должны овладеть все производители. Здесь мы расскажем об основах паяльных станций, паяльников, советов по безопасности, демонтаже и типах припоя. Решите ли вы построить робота или работаете с Arduino, очень важно уметь паять.

    Что такое пайка?

    Представьте, что вам нужно разобрать конкретное электронное устройство, содержащее печатную плату, и вы увидите некоторые компоненты для пайки, которые были прикреплены с помощью некоторых методов пайки и оборудования для пайки. Теперь пайка относится к процессу, необходимому при соединении как минимум двух электронных частей. Это возможно путем расплавления припоя вокруг этого соединения.

    Кроме того, припой известен как металлический сплав, и каждый раз, когда он остывает, он помогает создать прочную электрическую связь. Хотя пайка может помочь создать некоторое постоянное соединение, вы можете изменить его, используя инструмент для демонтажа.

    Запросить производство и сборку печатных плат

    Что такое инструменты для пайки?

    Одна из замечательных особенностей обучения способам пайки заключается в том, что для начала вам не нужно слишком много. Здесь мы расскажем о важных материалах и инструментах, необходимых для достижения успеха в ваших проектах и ​​работах по пайке.

    Паяльник

    Паяльник – это особый ручной инструмент, который подключается к розетке переменного тока 120 В. Он также нагревается, чтобы расплавить припой, окружающий электрические соединения. Паяльники являются очень важным инструментом для пайки. Вы можете найти его в различных формах и вариациях, таких как форма пистолета или ручка.

    Всем новичкам рекомендуется работать с паяльником в форме ручки, мощностью от 15 Вт до 30 Вт. Большинство паяльников также имеют сменные жала, что удобно при любых паяльных работах. Кроме того, при использовании любого типа паяльника будьте очень осторожны. Это потому, что он может стать очень горячим, нагреваясь примерно до 886’F.

    Паяльное жало

    На конце большинства паяльников находится взаимозаменяемая часть, называемая паяльным жалом. Это жало для пайки бывает разных вариаций, а также разных размеров и форм. Каждое жало паяльника полезно для уникальной цели. Это также дает большое преимущество перед другими. Два основных наконечника паяльника, которые будут служить вашим электронным проектам, включают наконечник долота и конический наконечник.

    Наконечник долото лучше всего подходит для пайки проводов, а также других крупных компонентов. Это связано с широким плоским кончиком. С другой стороны, конический наконечник полезен для точной пайки электроники. Это связано с тонким кончиком утюга. Он имеет заостренный конец и может отдавать тепло на очень небольшие участки, не затрагивая окружающую среду.

    Паяльная станция

    Эта версия является более продвинутой версией базовой паяльной ручки. Обратите внимание, что если вам нужно много паять, вам необходима паяльная станция, потому что она даст вам больше контроля и больше гибкости.

    Основное преимущество паяльной станции заключается в возможности точной регулировки температуры паяльника или температуры пайки. Этот паяльник с регулируемой температурой отлично подходит для различных проектов. Кроме того, эти станции помогают создать гораздо более безопасное рабочее место, поскольку некоторые из них имеют настройки предупреждений, датчики температуры, а также защиту паролем для обеспечения безопасности.

    Запросить производство и сборку печатных плат

    Латунная губка

    Использование губки обеспечивает чистоту жала паяльника. Это достигается путем избавления от любых форм окисления. Кроме того, наконечники, имеющие окисление, имеют тенденцию становиться мягкими и не принимают бессвинцовые припои, как это было, когда они были новыми.

    Кроме того, вы можете использовать влажную губку; однако при использовании влажной губки температура паяльного жала временно стекает, когда его протирают. Наиболее предпочтительной альтернативой влажной губке является латунная губка.

    Подставка для паяльника

    Эта подставка для паяльника проста, но полезна и важна. Подставка для утюга предотвращает соприкосновение кончика утюга с горючими материалами или случайное ранение руки. Большинство паяльных станций оснащены этим, а также поставляются с латунной губкой для очистки паяльного жала.

    Рука помощи

    Ее также называют третьей рукой. Это устройство с как минимум двумя зажимами типа «крокодил». Иногда к нему прилагается увеличительное стекло / увеличительное стекло. Зажимы помогают надежно удерживать те элементы, которые вы хотите спаять, когда вы используете припой и паяльник. Этот инструмент очень полезен в makerspace.

    Защитные очки

    Возможно, вы к этому не привыкли, но при пайке очень полезно работать в защитных очках. Это связано с тем, что маленькие кусочки расплавленного припоя могут вылететь при подаче внутрь припоя. Если этот расплавленный припой попадет в глаза, хорошего ощущения не будет.

    Припой

    Этот материал из металлического сплава обычно плавится для создания прочного и постоянного соединения между электрическими частями. Это бывает в вариантах бессвинцового припоя и свинцового припоя, наиболее распространенные из которых имеют диаметр 0,062 и 0,032.

    В сердцевине припоя есть материал, называемый флюсом. Это помогает улучшить механическую прочность и электрический контакт. Что касается пайки электроники, наиболее часто используется бессвинцовый припой со смоляным сердечником. Этот бессвинцовый припой изготовлен из медно-оловянного сплава.

    Можно использовать припой 60/40 со смоляным сердечником. Это означает 60% олова и 40% свинца. Однако сейчас это менее популярно из-за проблем со здоровьем. Если вы используете свинцовый припой, убедитесь, что есть надлежащая вентиляция, и тщательно вымойте руки после использования. При покупке бессвинцового припоя убедитесь, что вы не используете кислотный припой. Это может привести к повреждению компонентов и цепей.

     Как мы упоминали ранее, припой бывает разного диаметра. 0,062 дюйма известен как более толстый диаметр припоя и отлично подходит для быстрой пайки больших соединений. Однако при пайке мелких соединений могут возникнуть трудности. Это одна из причин, почему хорошо, что у вас есть оба размера для разных проектов.

    Запросить производство и сборку печатных плат сейчас

    Какие меры безопасности при пайке необходимо предпринять?

    Теперь вы знаете, какие материалы и инструменты необходимы для пайки. Пришло время узнать, как обезопасить себя при пайке.

    Знайте, что температура паяльника может достигать 800 градусов по Фаренгейту, поэтому важно постоянно знать температуру пайки. Кроме того, мы рекомендуем вам всегда использовать подставку для паяльника. Это предотвращает повреждение или случайный ожог.

    Убедитесь, что место пайки хорошо проветривается. При нагревании припоя выделяются пары, которые могут нанести вред легким и глазам. Здесь на помощь приходит вытяжной вентилятор. Это вентилятор с угольным фильтром, поглощающим дым припоя.

    Еще одна замечательная идея — использовать защитные очки. Это необходимо для случайных брызг горячего припоя. Наконец, убедитесь, что после пайки вы моете руки, особенно при использовании свинцового припоя.

    Лужение жала паяльника

    Перед началом пайки необходимо подготовить паяльник, просто лужение жала припоем. При этом он передает тепло от этого железа к тому, что вы хотите припаять. С помощью лужения вы также сможете уменьшить износ и защитить паяльное жало.

    • Для начала убедитесь, что наконечник правильно прикреплен к утюгу. Кроме того, убедитесь, что он хорошо прикручен на место.
    • Включите паяльник и дайте ему нагреться. Для тех, у кого есть паяльная станция с регулируемой температурой, убедитесь, что вы установили ее на 752 градуса по Фаренгейту или 400 градусов по Цельсию.
    • Далее протрите кончик утюга мокрой или влажной губкой, а затем очистите его. Затем подождите несколько секунд, чтобы наконечник снова нагрелся.
    • Одной рукой держите паяльник, а другой держите припой. Затем прикоснитесь припоем к жалом утюга и убедитесь, что поток припоя вокруг жала равномерный.

    Также лужите жало утюга после и перед каждой пайкой. Это помогает продлить его жизнь. В конце концов, все наконечники обязательно выйдут из строя, и вам придется заменить их, когда они будут изъедены или шероховатые.

    Запросить производство и сборку печатных плат сейчас

    Инструкции по пайке

     Чтобы объяснить, что такое припой, давайте продемонстрируем его на примере реального применения. Здесь мы будем припаивать светодиод к печатной плате.

    Установите компонент

    Начните с вставки светодиодных проводов в отверстия печатной платы. Затем переверните плату и отогните эти выводы наружу под углом 45 градусов. Это помогает обеспечить лучшее соединение компонента с медной контактной площадкой. Кроме того, это гарантирует, что он не выпадет во время пайки.

    Нагрев паяного соединения

    Включите паяльник, и если он оснащен регулируемым регулятором нагрева, вы можете установить его примерно на 400 градусов Цельсия. Затем одновременно коснитесь кончиком утюга вывода резистора и медной площадки (одновременно). В течение трех-четырех секунд убедитесь, что паяльник удерживается на месте. Это обеспечивает нагрев свинца и колодки.

    Нанесение припоя на паяное соединение

    Джип держит паяльник на свинцовой и медной пластине, а затем прикасается припоем к соединению. Следите за тем, чтобы припой не касался непосредственно наконечника утюга. Вы хотите, чтобы это соединение было очень горячим, чтобы припой плавился при каждом прикосновении к нему. Когда соединение очень холодное, это приводит к плохому соединению.

    Отрежьте провода

    Следующим шагом будет вынуть паяльник и дать припою остыть (естественным образом). Не дуйте на припой; это приведет к плохому паяному соединению, а мы хотим создать отличные паяные соединения. Как только он остынет, вы можете отрезать лишний провод от проводов.

    Кроме того, хорошее паяное соединение должно быть блестящим, гладким и иметь форму конуса или вулкана. Вы хотите иметь более чем достаточно припоя, чтобы покрыть все паяное соединение. Тем не менее, будьте осторожны, чтобы убедиться, что припой не слишком сильно разбрызгивается или не образует шарики рядом с паяным соединением или выводом.

    Важные моменты при пайке печатных плат

    При пайке печатных плат требуется больше внимания и осторожности. Тем не менее, вы все еще можете это сделать. От ваших запасных резисторов и светодиодов вы можете протолкнуть несколько выводов через некоторые открытые отверстия, имеющиеся на любой печатной плате. Затем вы можете припаять выводы к нижней части вашей печатной платы, чтобы эти электроды могли проходить сквозь нее. Мы называем это пайкой с покрытием через отверстие.

    При пайке выводов на платах следует нагреть контакт металла на плате, сцепляемый с выводом. Когда вы применяете слишком много тепла, это может привести к повреждению вашей печатной платы.

    Запросить производство и сборку печатных плат

    Как паять провода

    Следующий шаг нашей статьи – объяснить вам лучший способ пайки проводов. В этом процессе настоятельно рекомендуется использовать руки помощи, а также другие типы зажимных устройств.

    Начните с снятия изоляции с концов проводов припоя, которые вы будете спаивать. Обратите внимание, что если эта тонкая проволока скрутится, вы скрутите эти нити вместе с помощью пальцев.

    Кроме того, убедитесь, что паяльник правильно нагрет, а затем коснитесь жалом паяльника конца любой проволоки припоя. В течение трех-четырех секунд поднесите его к проводу припоя.

    Убедитесь, что утюг остается на месте, а затем прикоснитесь припоем к плетеному медному проводу, пока он полностью не покроется. Затем продолжите процесс на втором припое.

    Держите оба луженых провода припоя сверху друг друга, а затем прикоснитесь этим паяльником к обоим проводам припоя. В процессе пайки этот припой должен расплавиться, а затем равномерно покрыть два припоя.

    Затем удалите паяльник, подождите несколько секунд, затем дайте паяному соединению остыть и затвердеть. Кроме того, используйте термоусадку для покрытия соединения.

    Пайка с использованием зажигалки

    Из того, что мы сказали до сих пор, пайка связана с соединением вещей для установления соединения. Если необходимые инструменты для пайки отсутствуют, а паять все же хочется, то можно попробовать так называемую пайку голыми костями.

    Спайка костей очень полезна в тех случаях, когда вы заблудились в пустыне. Здесь вам нужно починить наушники, чтобы смотреть, как садится солнце. Все, что вам нужно сделать, это выбрать несколько кусочков проволоки, а затем зачистить их зубами; вы можете использовать свои коренные зубы. Затем зубами возьмитесь за изоляцию, а затем немного оторвите эту изоляцию, затем потяните за этот провод.

    Работа с плетеными проводами упрощает задачу, и вам потребуется некоторая практика, чтобы обеспечить оптимальное натяжение, чтобы не разорвать провод на части.

    После зачистки и скручивания проводов вы получаете зажигалку и растворитель, а затем нагреваете провода, которые хотите соединить. Зажигалке потребовалось столько же времени, чтобы нагреть провода, сколько утюгу. Затем вы можете добавить немного припоя в соединение и продолжать нагревать проволоку, пока не увидите, что все сгладилось. Далее выключите пламя.

    Это прекрасно работает, точно так же, как вы используете утюг. Хоть это и не так просто, как паяльник, но со своей задачей он точно справится. Известны также случаи, когда люди использовали спички для пайки проводов.

    Запросить производство и сборку печатных плат

    Что такое распайка?

    Существует очень важная мысль, которую следует знать об использовании припоя. Дело в том, что вы можете удалить его, используя технику, называемую распайкой. Это важно в тех случаях, когда вам нужно вынуть компонент или внести исправления в электронную схему. Чтобы помочь в распайке паяного соединения, необходим фитиль для припоя. Этот фитиль припоя также называют оплеткой для распайки. Ниже приведены шаги, необходимые для распайки.

    Поместите всего лишь кусочек оплетки для удаления припоя на верхнюю часть припоя или припойных соединений, которые вы хотите удалить.

    Затем нагрейте паяльник и коснитесь кончика оплетки. Это помогает нагреть припой под ним. Затем он впитывается в вашу оплетку. Следующий шаг — снять оплетку, а затем убедиться, что припой удален и извлечен. Будьте осторожны, прикасаясь к косе во время жары, потому что она может нагреться.

    Вы также можете работать с этим. Если вы хотите удалить много припоя или излишки припоя, используйте присоску для припоя. Присоска для припоя — это механический пылесос с ручкой, который помогает всасывать любой горячий припой простым нажатием кнопки.

    Для использования нажмите на поршень на конце присоски для припоя. Затем нагрейте это соединение с помощью паяльника, затем поместите наконечник присоски на горячий припой. Затем нажмите на кнопку фиксатора, чтобы помочь всосать жидкий припой. Чтобы убедиться, что присоска пуста, нажмите на поршень вниз.

    Что такое Flux?

    Для пайки подумайте о подготовительном агенте и флюсе. Когда вы соединяете поверхности двух металлов вместе с помощью припоя, необходимо иметь прочную металлургическую связь. Это предотвращает расшатывание паяного соединения, а электрическая непрерывность не будет колебаться в зависимости от температуры, механических и других нагрузок.

    Кроме того, флюс помогает уменьшить любое окисление, которое может быть включено. Он также немного травит эту поверхность, чтобы способствовать смачиванию. Смачивание относится к стеканию припоя по контактам и поверхностям паяльного жала.

    Это очень необходимо для пайки

    Типы используемых флюсов

    Одним из лучших вариантов при пайке является флюс без очистки. Остаток светового флюса можно оставить на плате или удалить любым средством для удаления флюса. Флюс, активированный канифолью, помогает обеспечить отличную паяемость в различных областях применения. Лучше всего удалить остатки после эстетической пайки и предотвратить возможную коррозию.

    Водорастворимый флюс активен и легко смывается деионизированной водой. Вы также можете удалить его с помощью IPA – изопропилового спирта. Очистка водорастворимого флюса очень необходима. Это связано с их высокой коррозионной активностью.

    Кроме того, вы можете увидеть другие варианты без галогенов или без галогенов. Эти классификации работают для компаний, реализующих экологические инициативы, и которым необходимо работать с ограничениями по галогенам в результате ограничений клиентов или нормативных требований. Примеры галогенов включают астат, бром, йод и фторсодержащие элементы.

    Кроме того, они могут выглядеть как компромиссы, такие как удобство очистки. Поэтому, если вам не нужно избавляться от галогенов в процессе, то можно остаться со стандартными флюсами, содержащими галогены.

    Запросить изготовление и сборку печатных плат сейчас

    Во время пайки необходимо добавить дополнительный флюс

    При пайке простых соединений, таких как 2 провода, флюса, присутствующего в припое с флюсовым сердечником, более чем достаточно. Однако при работе с очень сложной техникой пайки для поверхностного монтажа, такой как пайка методом перетаскивания нескольких выводов на компоненте для поверхностного монтажа, вам может потребоваться добавить больше флюса.

    Вы можете активировать и потреблять поток, когда он исходит из этого ядра. Обратите внимание, что при дальнейшей работе с припоем, например, при перетаскивании нескольких выводов, существует риск возникновения холодных соединений, а также шунтирования без дополнительного флюса. Тем не менее, необходимо удалить больше потока, особенно если вы не активируете его полностью.

    Заключение

    Самый быстрый способ научиться паять или стать экспертом здесь — это попрактиковаться в использовании большого количества схем. Вы можете сразу приобрести наборы для пайки, которые помогут вам в вашей практике. Еще одна вещь, которую вы можете сделать, это найти несколько схем, а затем припаять их к плате. Дайте нам знать, если у вас есть вопросы относительно пайки.

    Как паять: полное руководство по плавке металла для новичков

    luchschen/123RFПаяние — важный навык для всех, кто хочет собирать печатные платы, экспериментировать с настройками Arduino или работать практически над любыми электрическими проектами. Однако, когда вы только начинаете, сама перспектива спаять что-либо может быть пугающей. К счастью, вам не нужно проходить весь курс, чтобы научиться эффективно паять — вам просто нужно правильное руководство по началу работы!

    Шаг 1: Приобретите нужные материалы для работы

    Три материала, которые вам действительно понадобятся для начала работы, — это паяльник, припой и паяльное жало. Для каждого из них доступно множество различных вариантов, и новичкам легко заблудиться. Как правило, сопоставляйте свои материалы с конкретным проектом, который вы имеете в виду. Например, пайка проводов отличается от пайки соединений на печатной плате и, следовательно, требует других ресурсов.

    Как правило, стоит заплатить больше за высококачественный паяльник с функцией регулировки температуры. Для небольших проекторов подойдет 15- или 30-ваттный утюг. Для более крупных проектов — подумайте о создании индивидуальной деки или развлекательной системы — вам, вероятно, следует выбрать утюг мощностью от 40 до 50 Вт, что увеличивает мощность и скорость утюга. Портативность также обычно важна для любителей, поэтому при покупке следите за требованиями к питанию и простотой использования.

    Что касается припоя, то для разных целей существуют разные типы проволоки. Они имеют разный состав и разную температуру плавления, поэтому внимательно следите за техническими характеристиками. Большинство припоев состоит из смеси олова и свинца. Провод, который на 60 процентов состоит из олова и на 40 процентов из свинца — или пополам — обычно подходит для компьютерной электроники. Бессвинцовый припой более безопасен для окружающей среды, но он также нагревается и плавится по-разному, поэтому для его использования требуется больше опыта. Вы также должны обратить внимание на флюс или материал сердечника в паяльной проволоке, который испаряется и образует кислородный барьер. Начинайте использовать канифоль в качестве флюса — другие флюсы имеют специальные свойства для определенных типов проволоки или металлов и, вероятно, не нужны для базовой пайки.

    Наконец, паяльное жало : скошенное жало является обычным для базовой пайки малых электронных устройств и, вероятно, должно быть вашим первым выбором. Наконечники с долотом чаще используются для проводов и более крупных компонентов, а конические наконечники используются для очень точной работы, требующей опыта и твердой руки. Существуют и другие советы, предназначенные для еще более специализированных задач.

    Шаг 2. Обеспечьте максимальную безопасность

    Мы подчеркиваем, что нужно действовать медленно и соблюдать меры предосторожности, особенно при первых экспериментах с проектами пайки. Всегда помните, что вы имеете дело с большим количеством тепла — обычно около нескольких сотен градусов по Фаренгейту, — а также с расплавленным металлом и токсичными парами. Меры безопасности абсолютно необходимы, и вы обязательно захотите надеть защитные очки и защитную одежду, которые не жалко обжечься.

    Во-первых, внимательно прочитайте инструкцию к паяльнику и знайте, чего следует избегать. Это включает в себя и никогда прикосновение утюга к проводу под напряжением любого типа. Вы также должны всегда следить за тем, где находится ваш утюг, а не просто «класть его на пол». Всегда возвращайте его на зарядную базу, когда он не в ваших руках. В противном случае могут возникнуть случайные возгорания. Когда закончите с утюгом, всегда отключайте его от сети, даже если вы планируете вернуться позже.

    Наконец, пары, образующиеся при пайке, токсичны, как и расплавленный свинец в обычной проволоке для припоя. Работайте в хорошо проветриваемом помещении, надевайте респиратор, если вам приходится находиться близко в течение длительного времени, и всегда тщательно мойте руки по окончании работы.

    Шаг 3. Подготовьте компоненты

    Предварительная организация сэкономит вам много времени, и это особенно важно, когда вы только начинаете знакомиться. Расположите все ваши компоненты в правильной ориентации и шаги для завершения вашего проекта, соблюдая все необходимые меры (обработка цепей с соответствующей защитой и т. д.). У Science Buddies есть небольшое удобное руководство, в котором изложен порядок установки различных компонентов в зависимости от вашего проекта. Для некоторых деталей, таких как проволока, может потребоваться зачистка и другие дополнительные шаги для их подготовки.

    Кроме того, заранее настройте все, что вам может понадобиться. Несколько плоскогубцев, полотенец, тряпок, влажных губок и подносов — а также первая помощь при ожогах — могут очень помочь на разных этапах пайки.

    Шаг 4: Нагрейте паяльник

    Подключите паяльник к розетке и приготовьтесь уделять пристальное внимание следующим трем шагам, которые вы будете повторять каждый раз, когда начнете паять.

    • Очистка: Ваше жало паяльника должно быть безупречным — буквально. Любая грязь или остатки на наконечнике вызовут неприятное окисление и помешают процессу. Новые наконечники, конечно, будут меньше страдать от этой проблемы, но всегда держите под рукой влажную ткань или губку, чтобы вы могли часто очищать наконечник, когда вам нужен быстрый перерыв.
    • Лужение: Большинство наконечников для припоя необходимо «лужить». Когда наконечник нагреется, возьмите немного припоя и покройте его — небольшой комок, но достаточный для шеллака. Это одновременно покажет вам, как быстро плавится припой, и обеспечит блестящее покрытие, которое сделает процесс пайки более плавным и легким в управлении. Делайте это только тогда, когда вы будете готовы приступить к пайке сразу после этого, и будьте готовы к повторному лужению жала, когда это необходимо.
    • Смачивание: Смачивание — это тест, позволяющий определить, насколько хорошо вы выполнили этапы очистки и лужения. Смачивание относится к процессу создания простого мостика из расплавленного металла между наконечником и компонентом с использованием дополнительного количества припоя. Это первый шаг к успешной пайке, но также неплохо попробовать смачивание, чтобы убедиться, что лужение работает хорошо, а наконечник работает должным образом. Просто найдите безопасную поверхность и выбейте несколько точек припоя, чтобы поэкспериментировать со смачиванием. Вы ищете хорошее поверхностное натяжение, которое позволяет очень точно наносить припой (подробнее об этом чуть позже).

    Шаг 5. Припаяйте компоненты

    1. При нагреве и лужении слегка наклоните паяльное жало к месту, которое вы хотите припаять — это помогает держать руку устойчивой и предотвращает ненужное пригорание, а также это просто хорошая техника для большинства жал. Не бейте кончиком по поверхности и не старайтесь, чтобы он как можно больше соприкасался. Когда все будет готово, осторожно вставьте проволоку припоя в небольшой угол, который вы создали, чтобы смочить соединение и создать серебристый мост из расплавленного припоя. Не зажимайте проволоку и не пытайтесь ее раздавить. Температуры, с которыми мы имеем дело, настолько высоки, что проволока легко расплавится, но приложите слишком много силы, и вы просто получите сгоревшие комки.
    2. После того, как припой полностью расплавится, легкими движениями направьте его на соответствующие контактные точки, добавляя при необходимости больше припоя. Как только у вас будет достаточно припоя, сначала поднимите проволоку, используйте наконечник, чтобы убедиться, что припой полностью расплавлен и направлен в нужное место, а затем уберите наконечник через секунду. Слово «дэб» прекрасно описывает то, что вы хотите делать (пока мы не говорим о танце). Нанесение хорошего шарика припоя занимает всего несколько секунд, поэтому стремитесь к этому времени во время практики, но помните, что точность важнее скорости.
    3. Припой самостоятельно остынет через несколько секунд. Не трогайте его и не дуйте на него. Хорошее соединение превратится в гладкий, блестящий металл. Плохое соединение будет выглядеть темнее, непрозрачнее и часто имеет ямки или пятна. Очевидно, что этот внешний вид зависит от того, над чем вы работаете, но вы понимаете, на что обращать внимание. Вы также можете перепаять соединение, чтобы исправить его, но только на пару попыток, прежде чем все пятно превратится в беспорядок.
    4. Вы устанете держать проволоку, утюг и себя в осторожном положении, особенно поначалу. Не бойтесь делать перерывы — просто не забывайте очищать наконечник от луженого припоя перед отдыхом и снова лужите при перезапуске.

    Шаг 6: Практика, практика, практика

    Получите дополнительный припой, запасной провод и ненужные компоненты или учебные доски для практики. Мы действительно не можем особо подчеркнуть этот шаг, потому что новички будут делать ошибки. Это нормально, но вы не хотите делать ошибки на ценных проводах, цепях или поверхностях. Так что потратьте большой кусок времени и потренируйтесь. Даже не планируйте начинать работать с реальными компонентами раньше второго дня, если это возможно. Это ваше время, чтобы почувствовать свой паяльник, припой и жало, которое вы используете. Вы можете везде получить комья припоя, или испортить и сжечь компоненты, или работать слишком медленно для хорошего сварного шва… чего и следовало ожидать поначалу. Дайте ему время, прежде чем становиться серьезным.

    Шаг 7. При необходимости используйте аксессуары

    Существует ряд принадлежностей для паяльных работ.

Вам может понравится

Как связать коврик крючком из пряжи: Вязаные коврики крючком со схемами простые и красивые: на пол; бабушкин квадрат; из ленточной пряжи; из мотивов; детские. К…

09.02.2023

Перегородки в зале: 90 фото оформления, варианты применения и особенности дизайна

10.04.2023

Трековые светильники в интерьере кухни фото: 93 фото-идеи освещения и светильников над обеденным столом

06.06.1983

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
