5 бюджетных способов утепления деревянных окон: как утеплить своими руками

Как утеплить раму, створки, откосы и подоконник:

Бюджетные способы:

• Газеты и бумага
• Вата и ткань
• Пленка
• Поролон и шнуры-уплотнители
• Герметики

Шведская технология утепления:

• Выбор уплотнителя
• Подготовка рамы и створок
• Установка EuroStrip
• Заключительный этап

Утепление откосов, отлива и подоконника

В холодный сезон через старые рамы и створки может уходить большое количество тепла — до 30-40%. К счастью, есть достаточно способов предотвратить эти теплопотери самостоятельно. В первую очередь потребуется очистка поверхности. Начинать утепление деревянных окон всегда нужно с их мытья, просушивания и обезжиривания. Так вы сможете обнаружить неочевидные зазоры и избежите сложностей с клейкими материалами. Сначала расскажем, как подготовить квартиру к зиме изнутри.

Фото: Instagram @vkrona

• Окна

  Как утеплить пластиковые окна своими руками: подробная инструкция

Некоторые из перечисленных методов знакомы всем с детства. Другие можно назвать современными: их считают более надежными, такие технологии помогают решить проблему сразу на несколько лет. Если в комнате очень холодно, скорее всего, придется комбинировать несколько способов.

Газеты и бумага

Это самый дешевый (а иногда бесплатный) и элементарный способ утепления. Есть несколько вариаций его использования.

• Газеты или бумагу сворачивают в тонкие трубочки, увлажняют их и проталкивают в щели.
• Листы рвут на мелкие кусочки и замачивают в воде, чтобы получилась кашица.
  Ею замазывают просветы.
• Несколько газетных обрывков смешивают со стаканом муки, двумя стаканами мела и водой до состояния сметаны. Дальше смесь применяют как замазку.
• Бумагу (лучше белую) режут на полоски 4-5 см шириной и приклеивают их на мыльный раствор в места, из которых дует. Для этих же целей используют малярный скотч.

У метода есть минусы. Бумажные полоски, наклеенные на дерево, плохо отчищаются и иногда отходят вместе с краской. Вторая проблема — для проветривания можно открыть только форточку.

Вата и ткань

Еще один утеплитель деревянных окон, известный уже долгие годы. Техническую вату проталкивают в щели острым предметом. В принципе, можно использовать любую ветошь, которая есть дома. Ткань нужно нарезать на полоски шириной 4-5 см, намочить, намылить, слегка отжать и заклеить все зазоры. Преимущество способа в том, что ткань не желтеет, как бумага, и легко отходит от рамы. Достать вату будет также просто, когда придет весна. Единственный, но весомый недостаток — не получится открыть окошко или же придется проделывать все заново.

Пленка

Новый способ герметизации помещения, с которым легко справиться самостоятельно. Для него понадобится прозрачная полиэстеровая пленка. Она служит как дополнительная воздушная прослойка между комнатой и улицей, хорошо пропускает свет и почти незаметна. Для создания такого теплового вакуума вам потребуются прозрачный двусторонний скотч, нож или ножницы, длинная линейка, перчатки, маркер и рулетка.

Как утеплить деревянные окна на зиму с помощью пленки:

• Вымойте, просушите и обезжирьте всю конструкцию, включая раму и стекло.
• Если в створках образовались щели, заделайте их. Это важно, так вы сократите теплопотери до минимума.
• По периметру рамы наклейте скотч.
• Измерьте ее длину и ширину.
• Под нижний штапик уложите силикагель или другой влагопоглощающий наполнитель. Это нужно для предотвращения появления конденсата.
• Разложите пленку на столе. Если она двойная, предварительно разделите ее на слои.
• Отмерьте необходимое количество и отрежьте с допуском 1,5-2 см.
• Снимите защитную полоску со скотча.
• Приложите пленку к верхней части рамы и приклейте ее.
• Аккуратно прижимайте материал к вертикальным сторонам, зафиксируйте его внизу.

Всю работу лучше проделывать в хлопчатобумажных перчатках, чтобы не оставить жирных следов. Не натягивайте пленку слишком сильно. Но при этом не допускайте ее прогибания к стеклу. Складки можно разгладить феном, не поднося его близко к поверхности. Этот способ поможет сделать квартиру теплее, но для достижения полноценного результата его нужно комбинировать с другими методами.

Поролон, бельевые и уплотняющие шнуры

Утеплять окна этими наполнителями несложно, а их эффективность высока. Поролоновая лента с клейкой основой стоит недорого, вы найдете ее в любом строительном магазине.

С ее помощью получится загерметизировать большие щели на 2-3 года. При этом проветривать квартиру можно не только через форточку. Полоска наклеивается по периметру створок. Сверху на нее приклеивается бумажный скотч.

Бельевые шнуры фиксируют на поверхности также как поролон, но при помощи гвоздиков или клея. Минус способа — когда придет теплая погода, придется приложить много усилий, чтобы убрать такой утеплитель.

Фото: Instagram @okno_ekb

Фото: Instagram @too_pillaris

Уплотняющие шнуры производят из резины, ПВХ, полиуретана и пенополиэтилена. Самый бюджетный вариант — поливинилхлоридовые и каучуковые уплотнители, но при сильных морозах они растрескиваются и ломаются. Также в продаже есть несколько форм такого изделия. Каждая из них предназначена для зазоров разной величины.

• Р-образные — для средних.
• D-образные — для больших.
• E-образные — для маленьких.

Последние два вида изделий подходят для рам из дерева. Принцип монтирования тот же, что и с поролоном. Отличие в том, что некоторые уплотнители не имеют клейкой стороны и нужно покупать клей или герметик отдельно. Еще одна техническая особенность материала заключается в том, что им нельзя заделывать дыры при температуре ниже -10°.

Герметик и монтажная пена

Последний из 5 бюджетных способов, которыми можно утеплить деревянные окна. Герметик идеально подходит для заделывания дырок между деревом и стеклом. При этом важно внимательно выбирать продукцию в магазине, чтобы высохший клей остался прозрачным, а не стал коричневым.

Порядок действий

• Извлеките штапики — тонкие детали, которые закрепляют стекло. Сначала вытащите нижнюю рейку, затем боковые и в самом конце верхнюю. Элементы могут сломаться, поэтому запаситесь новыми для замены.
• Очистите паз от мусора и жира, просушите и выдавите в него герметик.

• Вставьте стекло и штапики обратно.

Можно промазать щели сверху, не снимая стекла. Температура на улице во время выполнения работы должна быть не ниже +5 градусов. Помимо силикона для этих же целей подойдут:

• Парафин. Нагрейте его до жидкого состояния, залейте в шприц и закройте щели.
• Шпатлевку для дерева.
• Смесь из гипса и мела. Смешайте их в соотношении 2:1 и разбавляйте водой, пока консистенция замазки не станет вязкой.

Монтажная пена применяется для перекрытия больших щелей у откосов, рам, подоконников. Поверхность, на которую наносится пена, подготавливают, увлажняют водой и зигзагами наносят состав. Баллон перед использованием необходимо хорошо встряхнуть и перевернуть на несколько секунд.

Несколько правил:

• Задувку пеной удобнее производить при плюсовой температуре.
• Застывший состав увеличивается в размере, поэтому отверстия заполняют только на ⅓.
• Начинать герметизацию лучше снизу.

После того, как слой пенополиуретана подсохнет, все лишнее срезают. Результат будет выглядеть не очень эстетично и его можно чем-нибудь закрыть, например гипсовой замазкой, пропорции которой мы дали чуть выше. Это нужно еще и потому, что запененный шов растрескивается под солнечными лучами.

В магазинах продаются профессиональные и бытовые пены. Для ваших целей подойдет второй вариант. Его можно наносить без специального пистолета.

И герметик, и пена хороши тем, что надолго перекрывают сквозняки и уменьшают теплопотери в квартире. Оба материала легко наносить. Единственный нюанс — делать это лучше в строительных перчатках и в одежде, которую не жалко. Особенно это касается монтажной пены —  непросто ее отмыть и отстирать.

• Окна

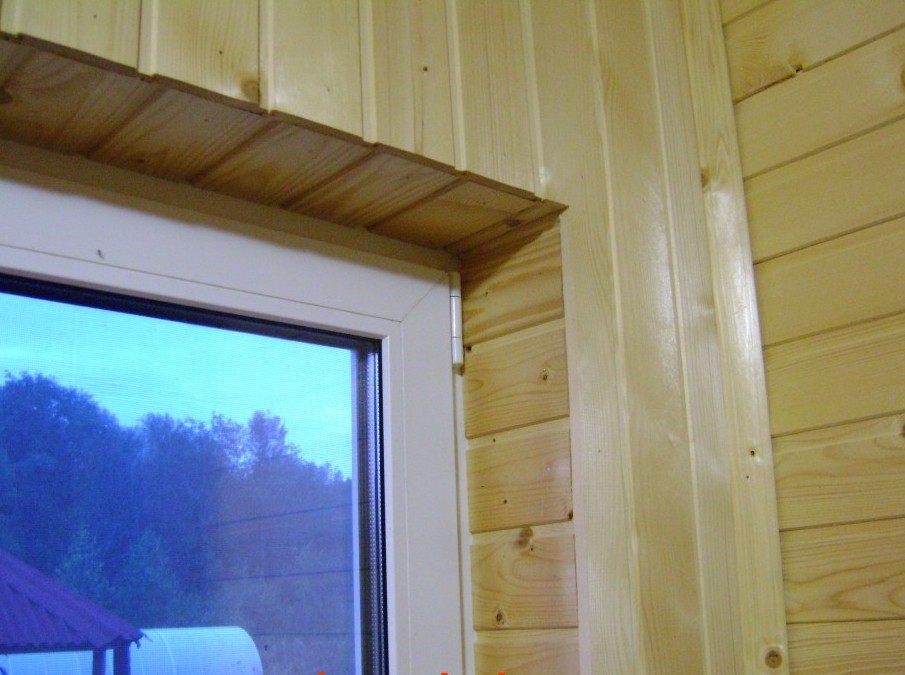

  Как выполнить монтаж деревянных откосов: инструкция для 2-х способов крепления

Шведская технология названа так потому, что в этой стране придумали уплотнитель EuroStrip, который в ней используется. Он выдерживает морозы до -50 градусов и очень эластичен. Такой метод утепления позволяет приблизить деревянные окна по техническим характеристикам к стеклопакетам, без потери привлекательности и способности к вентиляции. Другие преимущества:

• Герметизацию можно выполнять в любое время года.
• Снижается количество шума и пыли в летний период.
• Уплотнитель прослужит 15-20 лет, а затраты на него при этом будут не очень большими.

Мы отделили эту технологию от бюджетных методов, потому что она более трудоемкая. По словам мастеров, сделать все своими руками очень сложно и процесс скорее напоминает реставрацию, нежели простое утепление. Для работы вам понадобятся: фрезерный станок, ролик для закатки, карандаш или маркер, герметик, инструменты для демонтажа рамы. Все действия можно разделить на несколько этапов.

Выбор материала

EuroStrip представляет собой трубчатую ленту, изготовленную из силикона, термоэластопласта или резины. Первый вариант дороже остальных, так как он самый эластичный, устойчивый к температурным колебаниям и прочный. ТЭП — бюджетный вариант, но может разрушаться от внешних условий. Изделие из резины лучше по качеству, но очень жесткое и с ним сложнее управиться — ложится только в хорошо подготовленный паз.

Кроме того, уплотнитель продается с разной маркировкой:

• E — для небольших зазоров 2-3 мм.
• P — для зазоров 3-5 мм.
• D — для зазоров 5-12 мм.

Использовать аналоги материала из других стран можно, но их производители не гарантируют длительный срок службы. При покупке посмотрите на окончание срока годности продукции. Если дата приближается — лента может оказаться непригодной.

Подготовка поверхности

Сначала проводится осмотр конструкции на наличие дефектов: трещин, сколов. Особенное внимание нужно обратить на нижнюю часть и места врезки петель. Дальнейшие действия можно проводить, только если конструкция хорошо сохранилась. Если нет, ее дорабатывают.

Порядок действий:

• Заменить изношенные элементы.
• Убрать зазоры между стеклом и створкой с помощью шпатлевки.
• Снять прежнее покрытие, пыль и прочие загрязнения, покрыть дерево антисептиком и покрасить заново.
• Закрыть створки и проверить нет ли перекосов и щелей. Отметить места, которые требуют обработки.
• Демонтировать конструкцию и отшлифовать неровности или нарастить поверхность рейками.
• Заменить устаревшую фурнитуру.

Установка уплотнителя

Производится в несколько действий:

• На подготовленной и выровненной поверхности створок делают паз величиной 3*5 мм. Его вырезают под углом 45° по всему периметру конструкции.
• Сразу же после вырезки убирают стружку и зачищают отверстие.
• В него укладывают уплотнитель при помощи ролика, пропуская участки, где установлены петли. Рекомендуемый отступ от них составляет примерно 10 мм.

Мастера советуют прокатывать ролик не вперед, а назад, чтобы не растянуть ленту. Наносить клей в пазы не нужно, так как изделие надежно держится в нем за счет крепления-елочки.

Заключительный этап

Створку устанавливают обратно и проверяют, как открывается и закрывается окошко, исчезли ли зазоры. После этого необходимо покрыть стыки стекла и створок прозрачным или белым герметиком для дополнительного утепления.

Посмотрите наглядную видеоинструкцию по герметизации окон EuroStrip.

Иногда после всех работ квартиру продолжает продувать. В этом случае потребуется наружная герметизация. В первую очередь обратите внимание на откосы. Если есть необходимость в усилении теплоизоляции, действуйте по следующему алгоритму:

• Демонтируйте имеющуюся отделку.
• Загрунтуйте поверхность.
• Задуйте дыры монтажной пеной.
• Когда слой застынет, срежьте излишки ножом и заштукатурьте его.

Вместо пены можно применить пенопласт. На него крепят пластиковую сетку и монтажную перфорированную ленту. После наносится слой штукатурки, грунтовка и производится покраска.

Отливы также требуют теплоизоляции. Их запенивают и устанавливают на них планку-водоотвод. Ее монтируют под углом, а края загибают. Стык между ней и рамой нужно обработать герметиком.

Теперь вы знаете, что делать, если из окон дует и приходится кутаться в теплые вещи. Самый эффективный из перечисленных методов — с уплотнителями. Это касается не только шведской технологии, но и герметизации обычными резиновыми шнурами без прорезания пазов. Также строители рекомендуют обращать внимание на подоконник, откосы и отливы, так как через них может уходить большая часть тепла.

• Двери и перегородки

  Как утеплить балконную дверь из дерева и пластика: инструкция для каждого вида

Материал подготовила

Нэлли Киргинцева

Утепление окон на зиму своими руками, как и чем утеплить окна

Утепление окон на зиму — задача не особо сложная, но и тут, как везде, есть свои тонкости и нюансы. В основном, обычно требуется утепление старых окон, в том числе и пластиковых, эксплуатируемых длительное время. Рассмотрим утепление окон своими руками, которое можно выполнить достаточно быстро и недорого.

Содержание:
1. Старая технология утепления окон на зиму своими руками.
2. Современная технология утепления окон.
2.1 Утепление окон герметиком.
2.2 Утепление окон с помощью уплотнительного шнура (трубки).
3. Утепление окон плёнкой.
3.1 Выбираем плёнку для утепления окон.
3.2 Как крепить плёнку к окнам, утеплить окна плёнкой.

В самом упрощенном виде, технология утепления окон сводится к обеспечению герметичности всех соединений деталей окон, особенно в местах, где предусмотрены открывающиеся створки. Материалы для утепления окон, можно условно разделить на две основных группы:

1. материалы для заделки щелей;
2. материалы для уплотнения притворов.

Старая технология утепления окон на зиму своими руками

Cамая простая и дешевая технология заделки щелей в старых окнах с помощью полосок бумаги, ваты и клейстера сегодня у многих может вызвать улыбку — и совершенно зря. Просто, быстро и дешево. Разумеется, не для современной квартиры, а вот где нибудь на даче, в старых постройках, где пресловутое шведское утепление окон просто ни к чему, весьма даже можно использовать проверенные «дедовские» методы. Всего дел то:

1. лезвием ножа аккуратно законопатить щели в окнах технической ватой,
2. а сверху наклеить с помощью обычного мыла полоски бумаги.

Плотная бумажная лента для утепления окон продается почти в любом магазине строительных материалов и стоит недорого.

Старую технологию можно скомбинировать с современными материалами, применив вместо бумаги и мыла специальную ленту с нанесенной клеящейся поверхностью — разновидность бумажного скотча.

Современная технология утепления окон

Что бы обеспечить качественное и долговременное утепление деревянных окон в квартире на зиму, лучше прибегнуть к современной технологии с использованием силиконового герметика и/или синтетических уплотнительных материалов. Для утепления окон герметиком лучше приобрести недорогой инструмент — рычажный шприц. Туба с герметиком вставляется в этот простой прибор и нажатием на рычаг из нее выдавливается необходимое количество силикона. Лучше использовать прозрачный герметик, если он выступит на стекло, это будет незаметно.

Утепление окон герметиком

Сначала с окна необходимо снять стекла. С помощью прочной отвертки с плоским жалом убираем деревянные штапики, удерживающие стекло. Что бы отвертка лучше входила в стык между рамой и штапиком, ее жало затачивают напильником или на точильном бруске. Штапики сначала приподнимаются, как бы «срываются» с места, по всему периметру рамы, затем снимаются совсем — сначала нижний, потом боковые и в последнюю очередь, придерживая стекло, верхний. После этого аккуратно и осторожно вынимают стекло. Делать это необходимо в матерчатых перчатках во избежание порезов.

Шпателем зачищаем посадочное место стекла от пыли и грязи, а затем с помощью рычажного шприца наносим по периметру рамы валик герметика. После чего нам останется установить стекло на место и закрепить штапиками. Как это все будет выглядеть видно на рисунке ниже.

Старые штапики при их снятии часто ломаются, поэтому предварительно запаситесь новыми (они продаются на строительных рынках, в строительных супермаркетах).

Разумеется, лучше всего производить ремонт и утепление окон одновременно, в этом случае помимо смены штапиков, можно счистить отслаивающуюся старую краску, зашпатлевать трещины и выпавшие сучки, сменить оконную фурнитуру (завертки, навесы и т. д.) на более новую и привлекательную.

Утепление окон с помощью уплотнительного шнура (трубки)

Утепление окон в местах примыкания открывающихся элементов (оконных рам, фрамуг, форточек) производится несколько по-другому, а именно, с помощью специального уплотнительного шнура. Он представляет собой плоскую трубку из мягкой резины, у которой одна сторона покрыта клеящимся составом, наподобие скотча и закрыта снимающейся лентой, такая, как на фотографии.

Часто, такие трубки продаются сдвоенные. Закреплять их так же можно обе, как это показано на рисунке выше, или по одной (они легко разделяются, без каких либо инструментов).

Уплотнительная трубка ставится таким образом, что бы рама окна, закрываясь, прижимала ее под прямым углом, а не скользила по ней.

Следует помнить, что хоть трубки и очень мягкие, установленные по всему периметру примыкания рамы, они создают значительное сопротивление, поэтому, возможно, раму придется немного подтесать. Впрочем, осуществляя утепление старых окон на зиму своими руками, часто сталкиваются с тем, что некоторые щели настолько велики, что уплотнительные трубки устанавливаются даже излишне свободно. Уплотнительные прокладки изготавливают и из других материалов, в частности поролона, они обычно самые дешевые, но и хватает их редко больше чем на один сезон.

Утепление окон плёнкой

Напоследок рассмотрим еще один вариант утепления окон — утепление окон пленкой. Существуют специальные пленки но они далеко не всегда бывают в продаже и недешевы. Вместо них, вполне можно использовать обычную полиэтиленовую пленку, которую крепят снаружи окна либо, при невозможности (если окно, к примеру, расположено на трудно доступной высоте) изнутри. Такое утепление можно выполнить для → веранды частного дома, на даче, в хозяйственных постройках (по ссылке рассказано как построить веранду). Пленкой закрывают все окно, закрепляя ее как можно ближе к внешнему краю рамы.

При закреплении пленки ее необходимо равномерно натягивать не допуская слабины, там где пленка будет плохо зафиксирована ее быстро растреплет ветром.

Выбираем плёнку для утепления окон

Пленку для утепления выбирают обычно исходя из требований ее прозрачности, часто забывая о такой важной характеристике как морозостойкость. Дело в том, что обычная полиэтиленовая прозрачная пленка при отрицательных температурах становится хрупкой и на зимних ветрах ломается как тонкое стекло. Поэтому, приобретая пленку, поинтересуйтесь у продавцов, на какую температуру она рассчитана. Обычно, пленка, которая может выдержать длительное воздействие низких температур имеет желтоватый цвет.

Приобретать пленку лучше не на рынках, а в строительных супермаркетах, где заявленные характеристики обычно более соответствуют реальности. Если эстетические качества не особо важны, лучше использовать пленку, предназначенную для устройства так называемого паробарьера или гидробарьера. Отличительной особенностью таких пленок является то, что они усилены стекловолоконной сеткой и обычно рассчитана на отрицательные температуры до – 40 С. Правда, и стоит такая пленка почти вдвое дороже, зато и прослужит три — четыре года.

Как крепить плёнку к окнам, утеплить окна плёнкой

Крепление пленок к оконным рамам нередко выполняют промышленным степлером. Это удобно и надежно. Особенно, если работу приходится выполнять, когда уже полетели «белые мухи» и руки на зимнем ветру мерзнут и не слушаются.

Степлер действительно хорошая альтернатива канцелярским кнопкам, даже если вы осуществляете утепление окон своими руками, однако следует иметь в виду следующее — скобы степлера тонки, и в месте «пристреливания» пленка иногда со временем рвется. Чтобы этого избежать, под скобу нужно подложить какую то подкладку. Опять же, если внешний вид не имеет особого значения, в качестве подкладки хорошо подойдет обычная матерчатая изолента. Если внешний вид имеет значение, матерчатую изоленту можно заменить пластиковой, либо нарезать подкладки из дополнительно приобретенной дорогой, толстой пленки, тем более что ее потребуется немного. Длину скоб не стоит брать больше 8 мм, иначе, когда придет весна, и нужно будет снимать пленку, замучаетесь их выдергивать. Читайте так же что делать, если → не плотно закрывается ручка балконной двери.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

20/11/2011 / ДВЕРИ И ОКНА / Теги: Утепление на зиму, Утепление окон 7 комментариев

Выбор пластиковых окон для дачи. Новости от компании «Светлые Окна»

У владельцев частных и загородных домов есть отличная возможность провести время на лоне природы, вдали от суеты пыльного и шумного города. Однако прежде хозяевам помещений придется позаботиться об их благоустройстве. Одной из составляющих хорошего ремонта является остекление дачи или загородного домика, причем оконные конструкции должны не только выполнять свою непосредственную функцию (быть барьером от холода, пыли и ветра), но и иметь достаточно привлекательный вид, вписываться в общий дизайн постройки. Порой найти такие окна, чтобы были выполнены эти два требования непросто, особенно если бюджет ограничен.

Как же можно сэкономить на окнах, но при этом приобрести качественную и долговечную продукцию? Назовем несколько вариантов.

Способ 1: Выбор правильной конструкции

Во многих загородных домах оконные проемы достаточно широкие и для монтажа потребуются двухстворчатые окна или даже трехстворчатые конструкции. Здесь будет полезным оценить, как часто вы собираетесь открывать все створки окна, необходима ли вам в действительности возможность распахивания каждой? Если нет, то логичным станет заказать комбинированные конструкции: 1-2 глухих створки и остальные – открывающиеся. При выборе трехстворчатого окна обычно глухими делают крайние створки, а средняя – отличается возможностью отпирания. Таким образом, вы сэкономите на фурнитуре и запорных механизмах, но сможете при необходимости проветривать помещение и легко мыть стекла.

Бывает, что в одной комнате присутствует несколько одностворчатых маленьких окон. Вовсе необязательно каждое из них делать открывающимся, конструкции можно чередовать: глухая и отпирающаяся. Выбирая такой вариант важно заранее продумать возможность мытья глухих окон, особенно это актуально при расположении таких окошек на втором или третьем этаже.

Еще один вариант экономии – выбор механизма открывания. При наличии нескольких окон в комнате часть из них можно сделать глухими, некоторые – поворотно-откидными, только поворотными или только откидными. Вполне подойдет и чередование подобных конструкций в пределах одного окна. Кстати, глухие изделия без перегородок делают комнату более светлой.

Способ 2: Выбор бюджетного профиля и стеклопакета

Многие производители готовы предложить владельцам частных и загородных (летних) домов недорогие профильные системы, мало отличающиеся по качеству от премиальных. Например, немецкая компания Рехау разработала специальную серию Rehau Blitz, этот профиль состоит из трех воздушных камер. Производителю удалось получить достаточно тонкое изделие (ширина 60 мм), но при этом отлично выполняющее теплоизолирующую функцию, не допускающее попадание в комнату пыли, шума и влаги. Цена на такие изделия невелика.

Получить окно еще дешевле удается тем, кто заказывает однокамерные стеклопакеты без специальных напылений. Это вполне пригодные изделия для установки в сезонных домиках, где владелец не проживает круглый год, а приезжает лишь на летнее время. Если же помещение будет эксплуатироваться летом, весной или осенью, тогда лучше отдать предпочтение пусть чуть более дорогим, то теплым двухкамерным стеклопакетам.

Способ 3: Самостоятельный монтаж

Умельцам делать все своими руками этот вариант придется по душе. Имея познания в установке окон или выполняя работу в компании компетентного помощника, можно сэкономить на профессиональном монтаже, приобретя только лишь саму конструкцию и расходные материалы.

Во время монтажа нужно следить за соблюдением уровня, тщательно закрепить конструкцию в проеме, правильно отрегулировать ее положение. Это один из самых ответственных этапов, так как от качества монтажа и герметизации зависит срок службы изделий.

В случае, когда самостоятельная установка невозможна, лучше все-таки воспользоваться услугами профессиональных мастеров, чтобы собственноручно не испортить конструкцию, а заодно и оконный проем, что в свою очередь впоследствии может потребовать дополнительных затрат.

Способ 4: Использовать холодное остекление

Этот вариант непригоден для обустройства жилых помещений, но вполне подойдет для ремонта и облагораживания пограничных с улицей зон: террас, веранд, беседок, балкончиков, зимних садов.

В тех помещениях, которые отапливать не планируется, можно поставить вместо конструкций ПВХ раздвижные рамы из алюминия, имеющие одно стекло. Их преимущество заключаются в компактности, возможности хорошо защитить пространство от осадков, ветра и пыли. Летом такие изделия можно отодвинуть в стороны, открыв лоджию или веранду для проникновения света и свежего воздуха.

Еще одно место, где допускается использовать холодное остекление, – хозяйственные постройки (сараи, подсобки, склады, гаражи). Здесь не требуется делать все окна открывающимся, поэтому можно сэкономить денежные средства на фурнитуре.

При остеклении больших площадей в целях сокращения расходов устанавливают комбинированные конструкции – стеклопакеты и сэндвич-панели. Нижнюю часть делают глухой, в верхнюю – оснащают стеклом для доступа света в помещение.

Аналогичную модель можно использовать и для благоустройства балкона частного дома. В центральной части балкона устанавливают светопрозрачные конструкции, а по бокам обшивают панелями. На лоджиях часть створок делают глухими, чтобы сэкономить на фурнитуре.

Заменить ПВХ и алюминиевые окна можно дешевыми деревянными, однако надо понимать, что они менее долговечны и требуют регулярной покраски.

Обшивка стен | JLC Online

Обшивка — это покрытие, наносимое на здание с деревянным каркасом перед установкой сайдинга. Обшивка помогает раме сопротивляться сжатию, и при применении в соответствии со строгими техническими спецификациями обшивка может быть основным компонентом конструкции жесткой стены, чтобы противостоять сейсмической активности или сильному ветру. Он также стал неотъемлемой частью воздухонепроницаемости и устойчивости современных домов к атмосферным воздействиям.

Задача:
Продемонстрировать процесс монтажа обшивки стен

Укачественные навыки:
Основное понимание кадрирования и строительства стен
Основные навыки с использованием круговых пил, маршрутизаторов и гвоздичи

Инструменты и материалы:
Рейкта

Обшивка Словарь:
Фанера CDX : Фанера, используемая для обшивки наружных поверхностей клеем
ОСП: Ориентированно-стружечная плита, специальное изделие для обшивки, изготовленное из древесной стружки и клея
WRB: Устойчивый к атмосферным воздействиям барьер, внешний слой, такой как домашняя пленка, который помогает удерживать влагу от обшивки и стенового узла.
Стена жесткости: Каркасная стена, обычно обшитая с обеих сторон, которая помогает зданию противостоять боковым силам, таким как ветер или сейсмические воздействия.

ОБШИВОЧНЫЕ МАТЕРИАЛЫ
На протяжении большей части истории этой страны для обшивки каркасных стен использовались пиломатериалы из хвойных пород – обычно сосны. Будучи плотником, я делал много ремонтных работ в старых домах, и большинство домов, построенных до Второй мировой войны, были обшиты досками. Здесь, в Новой Англии, часто можно увидеть сосновые доски с бортиками, прибитыми к стойкам.

Затем, во время строительного бума после Второй мировой войны, фанера была представлена ​​как способ ускорить темпы производства. Вместо того, чтобы укладывать отдельные доски, строители могли намного быстрее покрыть каркас большими листами фанеры. Обшивка фанерой почти всегда является CDX, что означает, что лицевая сторона имеет рейтинг C (некоторые расколы, тугие сучки до 1 1/2 дюйма и отверстия для сучков до 1 дюйма), а обратная сторона имеет рейтинг D (некоторые расколы с узлы и отверстия для узлов до 2 1/2 дюйма). Но наиболее важной частью этого уравнения является «Х», означающий, что фанера предназначена для наружного использования и может выдерживать некоторое воздействие влаги.

Обшивка из ориентированно-стружечной плиты (OSB) является более дешевой альтернативой фанере и впервые начала набирать популярность в 1970-х и 1980-х годах. Ранние версии OSB были известны тем, что набухали и разрушались при контакте материала с влагой. Однако усовершенствования клеев и производства привели к тому, что продукты OSB стали более прочными и стабильными даже при воздействии влаги.

В этом тысячелетии некоторые производители, такие как Huber, производят обшивку OSB со встроенными водонепроницаемыми барьерами (WRB) и изоляцией.

НАПРАВЛЕНИЕ ОБШИВКИ: ГОРИЗОНТАЛЬНОЕ ИЛИ ВЕРТИКАЛЬНОЕ?
Одним из аспектов обшивки стен, который определяется частично региональными, частично личными предпочтениями и частично техническими условиями, является ориентация обшивки на каркасе здания. Я опрашивал производителей из многих частей страны, и каждый из них, казалось, придерживался твердой точки зрения по этому вопросу, и каждый предлагал логические объяснения того, почему один метод лучше другого. Некоторые из этих мнений, от уважаемых рамщиков и JLC авторов включены сюда.

Когда я был плотником в Род-Айленде в 1980-х и 1990-х годах, мы использовали обшивку из 1/2-дюймовой фанеры CDX, и я помню, что мы никогда не устанавливали фанеру вертикально. Однако с тех пор, как я переехал в Кейп-Код около 15 лет назад, обшивка стен на всех строящихся домах, которые я вижу, установлена ​​вертикально. Большая часть этой практики связана с разработкой обновленного кода сильного ветра. Чтобы соответствовать этим требованиям, инженеры размещают вертикальные листы в стратегических местах, чтобы помочь домам противостоять силам ветра. Но они не обязательно создают стены сдвига.

Я спросил Тима Улера, ведущего плотника компании Pioneer Builders в Порт-Орчард, штат Вашингтон, об ориентации, которую он предпочитает. Он сказал, что его бригады всегда устанавливают обшивку вертикально, если это не подходит для размера стены. Например, чтобы обшить 12-метровую стену, использовали 8-футовые вертикальные панели и 4-футовые горизонтальные. Улер строит в активной сейсмической зоне, и он сказал, что инженеры в его районе всегда указывают, что панели сдвига должны быть установлены вертикально.

Когда я задал те же вопросы Джону Спайеру, владельцу Spier Construction на Блок-Айленде, Род-Айленд, он сказал, что, за редким исключением, он укладывает свою обшивку горизонтально. Спир сказал, что для сложных домов, которые он обычно возводит, горизонтальная обшивка дает гораздо меньше отходов. Он также считает, что горизонтальная ориентация намного проще для создания зазоров между рядами, чтобы учесть оседание, сжатие и усадку каркаса. Остров Блок находится в зоне сильного ветра, и Спайер сказал, что обшивка обычно служит его сопротивлением подъему от пола до пола, и для этого легче укладывать горизонтальную обшивку. Наконец, он сказал, что он просто сильнее и жестче.

Нейт Элдон, владелец компании Eldon Builders в Кейп-Мей, штат Нью-Джерси, также строит в районе с сильным ветром. Он считает, что переход к вертикальной установке обшивки был вызван тем, что OSB не имеет определенной оси прочности, как фанера. Он также сказал, что OSB теперь выпускается в более длинных листах — 10 и 12 футов, — что позволяет одновременно обшивать стену и крайние балки. Элдон сказал, что они даже протестировали обшивку в некоторых конфигурациях, что позволяет строителям отказаться от некоторых прижимных ремней.

Я также задал вопрос об ориентации Нику Робертсону, специалисту по применению продукта в компании Huber Engineered Woods, производящей обшивку Zip System. Он предложил уникальную точку зрения, заявив, что Huber согласен с установкой Zip-оболочки вертикально или горизонтально, если инженер не указал тот или иной способ. Когда ряды установлены горизонтально, Huber также не возражает против того, чтобы торцевые швы располагались в шахматном порядке или выравнивались между рядами. Еще одна вещь, на которую указал Робертсон, заключалась в том, что вертикальная ориентация может быть проблематичной, когда кадр находится на расстоянии 2 футов от центра. В этой конфигурации листы поддерживаются только тремя стойками, что может вызвать проблемы, если требуется большая жесткость, особенно когда облицовка представляет собой покрытие, такое как штукатурка.

Эти различия во мнениях не были неожиданными, и опытные строители, у которых я брал интервью, казались столь же непреклонными в отношении своей предпочтительной стратегии. Мой совет — рассмотреть обе стратегии и выяснить, какая из них лучше всего подходит для вас и вашей команды. Если ориентация не указана, также рекомендуется поговорить с местными строительными властями, чтобы узнать, какую ориентацию они предпочитают видеть. Имея это в виду, фотографии в этой статье охватывают основы как вертикальной, так и горизонтальной установки, но многие из одних и тех же правил установки применяются независимо от ориентации и независимо от материала обшивки.

Равные диагональные измерения между противоположными углами гарантируют, что стена будет квадратной.

ВЕРТИКАЛЬНАЯ ОРИЕНТАЦИЯ
Бригада монтажников из Кейп-Кода на этих первых фотографиях установила обшивку CDX вертикально и в поперечном направлении, указанном инженером, чтобы максимизировать прочность стеллажей и сопротивление ветру в стене. Как это обычно бывает, эта бригада прикрепила обшивку к раме, прежде чем поставить ее на место.

ПРИБОРКА ОБШИВКИ

Затем бригада прикрепляет обшивку к стойкам, используя рулетку, чтобы следовать схеме. В этом доме листы находятся на одном уровне с верхней пластиной и расщепляются на шпильку.

После завершения каркаса бригада производит диагональные измерения между противоположными углами стены. Верхняя пластина стены простукивается до тех пор, пока размеры точно не совпадут, что гарантирует квадратность стены. Затем бригада прикрепляет обшивку к шпилькам, измеряя с одного конца рулеткой, чтобы гвоздями следить за разметкой. Они делают листы обшивки заподлицо с верхней пластиной и устанавливают обшивку так, чтобы край проходил по середине стойки.

ВЫРЕЗАТЬ ОТВЕРСТИЯ

Рабочий вырезает оконный проем с помощью фрезера, оснащенного фрезой с направляющими подшипниками. Отверстия также можно вырезать циркулярной или сабельной пилой. Обшивка обычно прибивается к каркасу по краям и вокруг отверстий с помощью гвоздей с кольцевым стержнем 6d или обычных гвоздей 8d (или их пневматических эквивалентов) на расстоянии 4 дюйма от центра, а гвозди вдоль стоек вбиваются через каждые 6 дюймов.

Когда листы обшивки закреплены на месте, член бригады использует фрезер, оснащенный фрезой с направляющими подшипниками, для вырезания оконных проемов. Как только фреза проходит сквозь обшивку, подшипник следует за грубо обрамленным отверстием окна. Некоторые рамщики предпочитают вырезать отверстия, проводя линии мелом, а затем пиля по этим линиям. После того, как отверстия вырезаны, бригада имеет легкий доступ для забивания отверстий по периметру. Затем они могут завершить прибивание гвоздями поля обшивки. Как правило, края листов и периметры проема прибиваются на расстоянии 4 дюймов от центра, а гвозди вдоль стоек забиваются через каждые 6 дюймов. В большинстве юрисдикций для крепления обшивки требуются гвозди с круглым стержнем 6d или обычные гвозди 8d.

РАБОТА С ДИСКАМИ

Обшивка устанавливается и обрезается по длине таким образом, чтобы панели перекрывали нижние плиты, краевые балки и бортик. Когда бригада поднимает стену, обшивка в нижней части стены закрывает край балки.

Бригада устанавливает обшивку таким образом, чтобы панели перекрывались и выступали за пределы днищевых плит, краевой балки и грязевого порога. После измерения, чтобы определить, какая часть этой длины необходима для покрытия краевой балки и корыта, рабочий делает меловую линию и отрезает лишнюю обшивку циркулярной пилой. Когда бригада поднимает стену, обшивка в нижней части стены закрывает край балки. После того, как все стены установлены, бригада прибивает обшивку к грязевым подоконникам и краевым балкам, чтобы связать каркас стены с каркасом пола.

ЗАПОЛНЕНИЕ

После возведения стены убедитесь, что обшивка прибита гвоздями к передним порогам и краевой балке.

Некоторые секции стен в этом доме были спроектированы таким образом, чтобы увеличить прочность на стеллажи с помощью листов обшивки, размещенных в определенных местах стоек. Такое размещение листов означало, что после возведения стен необходимо было заполнить небольшие полосы. Кроме того, короткие выступы во внешней стене были подняты без обшивки, а затем эти участки были засыпаны. Эти секции накладываются на угловые шпильки, чтобы помочь связать соседние стены вместе.

Когда вся обшивка прибита к шпилькам, член бригады обходит дом по периметру, чтобы убедиться, что обшивка прибита к бортам и краевой балке. Из-за секций обшивки с заполнением бригада установила домашнюю пленку после того, как стены были подняты.

ГОРИЗОНТАЛЬНАЯ ОРИЕНТАЦИЯ
Как и в случае с вертикальной ориентацией, бригада сначала выравнивает каркас стены, а затем наносит мелом линию для горизонтального размещения обшивки. Когда стойки видны за краем первого ряда, бригада может отрегулировать расстояние между стойками, чтобы они оставались прямыми, пока обшивка прибивается на место.

Выровняв стену, бригада наносит мелом линию на стойки, чтобы направлять размещение обшивки. С расположением, отмеченным на обшивке, можно изменить расстояние между стойками, чтобы стойки оставались прямыми. Прикрепляя обшивку, избегайте забивания «финишеров» (гвоздей, которые не попадают в каркас) или чрезмерного забивания креплений. Чтобы расположить стыки в шахматном порядке, начните второй ряд с половины листа обшивки. Пока один рабочий вырезает оконные проемы, другой может прибивать обшивку. Гораздо проще прикрепить пленку к обшивке до возведения стены, чем после.

Второй ряд начинается с половины листа так, чтобы конечные швы между рядами располагались в шахматном порядке. Один человек вырезает оконные проемы фрезером, как и раньше, а другой прибивает обшивку гвоздями. Завершающим этапом перед возведением стены является прикрепление степлером к обшивке.

Фото Роу Осборна

Требования Международного кодекса 2018 г. для окон и дверей

Основные требования были изложены в опубликованных I-кодах 2018 г. для окон, дверей, световых люков и других оконных изделий в домах на одну семью, дуплексах и таунхаусы высотой не более трех этажей. Эти типы зданий называются «малоэтажное жилое строительство» в рамках семейства международных норм, а требования к ним установлены в Международном жилищном кодексе (IRC) и Международном кодексе энергосбережения (IECC).

Принятие I-кодов

Издания IRC и IECC 2018 года являются самыми последними, и многие штаты и населенные пункты находятся в процессе принятия этого издания I-кодов. Производители и дилеры, продающие продукцию в нескольких штатах, должны знать, что в настоящее время по всей стране действуют несколько редакций Международных кодексов. Чтобы помочь в этом, веб-сайт Международного совета по кодексам (ICC) предоставляет таблицу принятия, в которой перечислены последние издания, используемые в каждом штате и, в некоторых случаях, в местной юрисдикции.

Семейство международных норм, опубликованных Советом по международным нормам, является наиболее широко используемым в истории строительных норм США. Помимо их широкого использования в 50 штатах и ​​​​округе Колумбия, они используются на территориях США Гуам, Северные Марианские острова, Виргинские острова США и Пуэрто-Рико.

Многие федеральные агентства также приняли Международные кодексы. Федеральные агентства «принимают» I-коды не так, как это делают правительства штатов и местные органы власти, а такие агентства, как Министерство обороны, Государственный департамент, Департамент жилищного строительства и городского развития, Управление по делам ветеранов и Управление общих служб. другие «используют» Международные кодексы различными способами, например, требуют их при подаче заявок на строительство, ремонт или техническое обслуживание имущества и сооружений.

Из-за того, что I-коды широко используются федеральными агентствами, они начали применяться в других странах, кроме США, включая Ближний Восток (Абу-Даби, Саудовская Аравия и Афганистан). Эта зависимость от международных кодексов теперь распространилась на другие страны, включая Грузию (Восточная Европа), Мексику, Колумбию и Гондурас.

Кроме того, многие страны Карибского бассейна приняли I-коды после разрушительных ураганов и землетрясений на Гаити. Каймановы острова, Ямайка, Тринидад и Тобаго и вышеупомянутое Гаити приняли как минимум IBC и IRC. Карибское сообщество и Общий рынок (КАРИКОМ: 15 стран Карибского бассейна) используют IBC, IMC, IPC и IECC в качестве базовых документов для правил этого региона.

РАСЧЕТНЫЕ НАГРУЗКИ

Положения по расчетным нагрузкам на всю наружную облицовку жилых построек, включая оконные, изложены в Разделе R301 IRC 2018 года. К расчетным нагрузкам, вызывающим озабоченность при вертикальном остеклении, относятся расчетная ветровая нагрузка и ударопрочность. Мансардные окна и наклонное остекление также подвержены снеговой и статической нагрузке.

Ветровые нагрузки

В таблицах R301.2(2) и R301.2(3) IRC 2018 года приведены расчетные ветровые нагрузки для застекленных проемов, основанные на расчетной скорости ветра в конкретном месте, где должно осуществляться строительство, средняя высота здания и его воздействие на ветер. В целом предписывающие положения по-прежнему ссылаются на издание Американского общества инженеров-строителей (ASCE) 2010 г. 7, Минимальные расчетные нагрузки для зданий , в то время как те, которые не соответствуют этим положениям, должны основываться на издании 2016 года, которое было принято в качестве справочного стандарта IRC для нагрузок.

Значения расчетного давления ветра, полученные из IRC 2018 года, должны быть умножены на 0,6 для целей сравнения с расчетным давлением оконного изделия, полученным в результате испытаний в соответствии с изданием AAMA/WDMA/CSA 101/I. S. 2017 года. 2/А440 (НАФС-17).

Однако между версиями ASCE 7 2010 и 2016 годов произошли другие изменения, которые влияют на расчетные ветровые нагрузки в I-кодах 2018 года. В большей части центральной части США расчетная скорость ветра была снижена с версии ASCE 7 2010 года до версии 2016 года. Расчетные скорости ветра используются для расчета расчетного давления ветра.

Для вертикального остекления это снижение расчетной скорости ветра по ASCE 7-16 приводит к снижению расчетного давления ветра. Однако для световых люков и наклонного остекления были увеличены другие факторы, используемые для расчета расчетного давления ветра. В некоторых случаях это увеличение приводит к более высокому расчетному давлению ветра.

Это увеличение расчетного ветрового давления также относится к другим компонентам крыши, таким как кровельное покрытие, обшивка и каркас. По этой причине Национальная ассоциация домостроителей (NAHB), Кровельные подрядчики Америки (RCA) и другие группы лоббировали, чтобы они не включались в IRC 2018 года.

Конечным результатом является то, что предписывающие положения IRC 2018 г. остаются неизменными по сравнению с IRC 2015 г. и будут по-прежнему основываться на редакции ASCE 7 2010 г. Но дома, которые не подпадают под действие предписывающих положений IRC 2018 г. должны быть разработаны с использованием ASCE 7 редакции 2016 года. Последняя будет соответствовать IBC 2018 года.

Крайне важно, чтобы строитель, должностное лицо по нормам, производитель и любой другой человек, участвующий в выборе или утверждении окон, дверей или световых люков для конкретного дома, знал, подходит ли коэффициент преобразования 0,6, и какой набор положений используется для определения расчетного давления ветра для дома.

AAMA, Ассоциация производителей окон и дверей (WDMA), Ассоциация производителей окон (FMA) и Международная ассоциация производителей дверей и систем доступа (DASMA) опубликовали технический бюллетень (TB 11-1) по этой теме. Этот бюллетень можно загрузить из интернет-магазина AAMA, aamanet. org/store.

Постоянные нагрузки

Положения по статическим нагрузкам в Разделе R301.1 IRC 2018 также основаны на ASCE 7-10; в редакции IRC 2018 г. нет существенных изменений в требованиях к статической нагрузке для окон.

Ударопрочность

В разделе R301.2.1.2 IRC 2018 указаны места, где требуются ударопрочные изделия. В принципе, все наружные отверстия в местах переноса мусора ветром должны быть ударопрочными.

Карты скорости ветра ASCE 7-16 не были включены в код 2018 года. Следовательно, для тех домов, которые подпадают под действие предписывающих положений IRC 2018 года, географические местоположения, в которых требуется защита отверстий от ударов, аналогичны указанным в ASCE 7-10 и в первую очередь определяются расчетной скоростью ветра. Для тех домов, которые не подпадают под действие предписывающих положений IRC 2018 года, эти местоположения будут определяться в соответствии с ASCE 7-16.

Изделия, которые должны соответствовать требованиям ударопрочности, должны быть испытаны в соответствии с одним из нескольких различных наборов стандартов. Одним из вариантов является тестирование в соответствии со стандартами ASTM E1886-13a и ASTM E1996-2014a, которые необходимо использовать вместе.

IRC 2018 также признает вкладку сертификационной этикетки AAMA 506 как свидетельство того, что продукт прошел надлежащие испытания (см. раздел R609.6.1). На этой вкладке производитель окон может продемонстрировать, что его продукция прошла успешные испытания в соответствии со стандартами ASTM E1886 и ASTM E19.96, включив вкладку как часть своего сертификационного знака NAFS «воздух-вода-структура». IRC 2018 также разрешает использование «других утвержденных тестов». Это может включать протоколы испытаний округа Майами-Дейд, если они утверждены компетентным органом.

Использование защитных деревянных панелей в качестве альтернативы ударопрочному остеклению или ставням по-прежнему разрешено для одно- и двухэтажных жилых домов на одну семью, дуплексов и стационарных учреждений по уходу.

Аварийно-спасательные отверстия

IRC 2018 года требует наличия аварийно-спасательных люков (EERO) во всех спальных комнатах и ​​во всех подвалах, за двумя исключениями:

• Подвалы площадью менее 200 квадратных футов, используемые только для размещения механического оборудования.
• Спальные комнаты в подвалах домов, которые полностью оборудованы жилой спринклерной системой, соответствующей требованиям NFPA 13R или 13D, при наличии по крайней мере одного EERO и одной выходной двери или двух EERO из подвала.

Требования к размерам, расположению и т. д. изложены в Разделе R310 IRC 2018 года. Важно отметить, что требуемый размер проема 24 дюйма в высоту, 20 дюймов в ширину и площадь 5,0 или 5,7 квадратных футов должен быть обеспечен «нормальной» работой окна, двери или светового люка без использования ключей, инструментов или специальных приспособлений. знания, и без снятия второй створки с проема.

Как правило, требования EERO выполняются при открывающихся окнах или дверях. Работающие световые люки и мансардные окна также разрешается использовать в качестве EERO, если они соответствуют требованиям по размеру, а нижняя часть проема находится в пределах 44 дюймов от нижнего этажа.

Минимальная высота подоконника

IRC 2018 по-прежнему требует, чтобы нижняя часть проемов, образованных открываемыми окнами, находилась на высоте не менее 24 дюймов над соседним внутренним полом, когда они находятся более чем на 6 футов над уровнем земли снаружи окна.

Исключение из этого требования также остается в IRC 2018 г. для окон, которые открываются не более чем на 4 дюйма или которые оснащены оконными решетками или устройствами контроля открывания окон (WOCD), соответствующими стандарту ASTM F209.0-17. WOCD должен ограничивать начальное открытие окна не более чем на 4 дюйма, но также должен разблокироваться с усилием не более 15 фунтов для более полного открывания за два одинарных действия или одно двойное действие и должен автоматически сбрасываться после закрытия. Цель этого более позднего положения состоит в том, чтобы разрешить использование окон, оснащенных WOCD, для соответствия требованиям EERO IRC 2018 года.

Единственным изменением здесь для IRC 2018 г. является использование издания 2017 г., а не издания 2010 г. ASTM F209.0.

УСТАНОВКА

Установка окна

Требования к прошивке, указанные в Разделе R703.4, не изменились в IRC 2018; однако были обновлены издания, ссылающиеся на некоторые стандарты AAMA для перепрошивки. Раздел R703.4 IRC 2018 требует, чтобы самоклеящиеся мембраны, используемые в качестве гидроизоляции, соответствовали AAMA 711-13, а гидроизоляционная гидроизоляция соответствовала AAMA 714-15. Пункт 1 раздела R703.4 требует механического нанесения гидроизоляции в соответствии с AAMA 712-14.

Безопасное остекление

Раздел R308.4 IRC устанавливает места, где требуется безопасное остекление. Требования IRC к остеклению 2018 года остаются в основном без изменений, за исключением модификаций, касающихся остекления рядом с дверями, ограждениями и перилами, а также рядом с нижней лестничной площадкой. IRC 2018 требует остекления в пределах 24 дюймов от стороны петель распашной двери, теперь есть безопасное остекление, когда остекление находится под углом менее 180 градусов от плоскости двери.

Оба использованных стандарта также были обновлены. Издание 16 CFR 1201 Комиссии по безопасности потребительских товаров (CPSC) теперь относится к 2002 г. (ранее 1977), а ANSI Z97. 1 — версия 2014 года.

Импосты

Без изменений по сравнению с последним кодовым циклом IRC 2018 года требует испытаний или структурных расчетов, чтобы продемонстрировать способность оконных импостов соответствовать определенным конструктивным требованиям. Если для определения адекватности используются структурные расчеты, прогиб стойки ограничивается L/175 длины длинной кромки поддерживаемого стекла.

Если испытание является методом, используемым для определения адекватности конструкции стоек, оно должно проводиться в соответствии с AAMA 450-10, Метод добровольной оценки эффективности сборок профилированных оконных конструкций . Когда импост испытывается в соответствии с AAMA 450-10, предел прогиба L/175 не должен соблюдаться. Следует отметить, что это положение содержится только в IRC. Таким образом, он чаще всего применяется к окнам R и LC, а не к окнам CW или AW.

Окна, изготовленные на месте

IRC 2018 требует, чтобы окна, изготовленные на месте, были испытаны на расчетное давление в соответствии со стандартом ASTM E330. Этот стандарт был обновлен с версии 2002 года до версии 2014 года в IRC 2018 года.

Световые люки и наклонное остекление

IRC 2018 года не изменила конкретные требования к мансардным окнам заводского изготовления, изложенные в предыдущем издании, но со ссылкой на издание AAMA/WDMA/CSA 101/I.S.2/A440 2017 года. (НАФС-17).

ЭНЕРГОЭФФЕКТИВНОСТЬ

Требования к энергоэффективности жилых и коммерческих зданий изложены в IECC 2018 года. Требования к энергосбережению для домов на одну и две семьи и таунхаусов высотой до трех этажей также приведены в главе 11 IRC 2018 года.

Начиная с Международных норм 2012 г., положения главы 11 IRC об энергосбережении являются точной копией положений IECC для того же здания. Ранее существовали некоторые различия в требованиях к энергетическим характеристикам жилых зданий, которые были включены как в IECC, так и в IRC. В юрисдикциях, использующих эти два кодекса 2009 года или более ранние, важно проверить, какой набор требований необходимо соблюдать, прежде чем начинать проект жилищного строительства.

Жилищные положения IECC 2018 года применяются к домам на одну и две семьи и другим типам жилой застройки, таким как многоквартирные дома и дома для престарелых, высотой не более трех этажей. Для этих зданий применяются жилые положения IECC 2018 года, если они были приняты уполномоченным органом. (Другие типы жилых помещений, такие как многоквартирные дома и дома престарелых высотой более трех этажей, а также отели и мотели любой высоты, регулируются положениями IECC 2018 года для коммерческих зданий.)

Пути соответствия

В IECC 2018 года по-прежнему существует четыре пути соответствия требованиям энергосбережения для жилищного строительства:

1.     Предписывающий путь,

2.     Альтернативный метод UA (средневзвешенное значение площади),

3. Путь производительности всего здания и

4.     Путь индекса энергопотребления (ERI).

Предписывающий путь является самым простым в использовании. Он обеспечивает один набор требований к энергоэффективности для каждого компонента оболочки здания.

В соответствии с директивой IECC 2018 года для жилищного строительства не существует ограничений на процент остекления наружной стены. Также нет ограничений на процент площади крыши, содержащей световые люки.

Предписания для жилищного строительства устанавливают максимально допустимые требования к коэффициенту теплопередачи и коэффициенту солнечного тепла (SHGC) для окон (таблица R402.1.2). U-фактор должен определяться в соответствии с Национальным советом по рейтингу окон (NFRC) 100-17 или с использованием таблицы по умолчанию в IECC 2018 года. Точно так же SHGC окна должен быть определен в соответствии с NFRC 200-17 или с использованием таблицы по умолчанию.

Максимальный предписывающий SHGC для вертикального остекления не изменился между IECC 2015 и 2018 гг. Однако максимальный нормативный U-фактор для вертикального остекления был несколько снижен в климатических зонах с 3 по 8. В климатических зонах 3 (от Южной Каролины до Оклахомы) и 4 (от Вирджинии до Теннесси) он был снижен с 0,35 до 0,32, за исключением морской зоны в Климатическая зона 4. В климатических зонах с 5 по 8 (от Огайо до Аляски) он был снижен с 0,32 до 0,30.

Максимальный нормативный SHGC и U-фактор для мансардных окон не изменились в период между IECC 2015 и 2018 гг.

На рисунках 1 и 2 показаны максимально допустимые U-фактор и SHGC для вертикальных окон и световых люков в малоэтажном жилом строительстве при использовании предписывающего пути IECC 2018 и IRC 2018.

Рисунок 1 (внизу): Жилой U-фактор и SHGC для окон: предписывающий путь IECC 2018.

Рисунок 2 (ниже): Жилой U-фактор и SHGC для мансардных окон: предписывающий путь МЭКС 2018 года.

Три других пути соответствия для жилищного строительства в IECC 2018 допускают некоторые компромиссы в уровнях энергоэффективности от одного компонента здания к другому. Один из них, обозначенный как альтернативный метод UA , допускает только компромиссы между различными элементами ограждающих конструкций.

Путь производительности всего здания допускает компромиссы между некоторыми компонентами жилого помещения, которые влияют на потребление энергии. Однако возможность заменить более эффективную механическую систему другими компонентами здания не включена в список разрешенных в IECC 2018 года. Это изменение по сравнению с предыдущими выпусками устранило значительный стимул для строителей устанавливать более эффективные механические системы, чем то, что в настоящее время требуется федеральным законом.

Кроме того, в IECC 2018 по-прежнему ограничивается величина компромисса, разрешенного для окон при использовании альтернативного метода UA или путей повышения производительности всего здания. Ограничения производительности следующие:

• В северных климатических зонах с 6 по 8 (что примерно соответствует Висконсину и Аляске) U-фактор не должен превышать 0,40.
• В зонах среднего климата 4 и 5 (от Северного Теннесси до Южного Висконсина) U-фактор не должен превышать 0,48.
• В южных климатических зонах с 1 по 3 (от Южного Теннесси до оконечности Флориды) предел U-фактора отсутствует, но SHGC не должен превышать 0,50.
• U-фактор световых люков в климатических зонах 4-8 не должен превышать 0,75.
• Тот же предел SHGC 0,50, который применяется к вертикальным окнам в климатических зонах 1-3, также применяется к световым люкам.

Наружные стеклянные двери

Требования к U-фактору, рассмотренные выше для вертикальных окон, также применяются к наружным стеклянным дверям. Стеклянные двери, по определению IECC, считаются дверями, площадь которых более чем на 50 процентов состоит из стекла. Если стекло на 50 процентов или меньше, дверь считается непрозрачной. Хотя непрозрачные двери включены в определение площади оконного проема в IECC 2018 и IRC 2018, им присваивается максимальный U-фактор 0,35, отдельно от требований к U-фактору для вертикального проема.

В соответствии с таблицей R303.1.3(2) IECC 2018, этому критерию соответствует любая изолированная неметаллическая непрозрачная дверь с остеклением менее 45 процентов площади двери, когда любое остекление, которое действительно встречается в дверь двухкамерная. Кроме того, одна непрозрачная дверь площадью до 24 квадратных футов освобождается от требований максимального U-фактора в IECC 2018 г. (R402.3.4) и IRC 2018 г.

Путь ERI

Путь индекса энергетического рейтинга (ERI), который был добавлен в IECC 2015 года, претерпел некоторые изменения в IECC 2018 года. Теперь требуется, чтобы метод определения ERI соответствовал стандарту RESNET/ICC Standard 301, который описывает, как рассчитать показатель ERI, сертификацию программных средств соответствия и предоставляет источники для входных значений, не указанных в IECC 2018 года.

В IECC 2018 г. (таблица R406.4) максимальные баллы ERI увеличились с 51-55 до 57-62. В частности, баллы ERI были увеличены с 55 до 61 в климатической зоне 5 и с 51 до 57 в климатической зоне 3. Если в расчет ERI включаются местные возобновляемые источники энергии, здания должны соответствовать или превышать требования к тепловой оболочке, указанные в таблице 402.1. 2 IECC 2015 г., но ограничитель оболочки IECC 2009 г. останется в силе для зданий без генерации на месте.

Утечка воздуха

IECC 2018 и IRC требуют, чтобы устойчивость окон, дверных конструкций и световых люков к воздухопроницаемости определялась в соответствии с AAMA/WDMA/CSA 101/IS.2/A440 (NAFS)-17 или NFRC 400-17. Это аналогично требованиям IECC 2015 года и IRC, но пользователь должен понимать, что оба стандарта были обновлены до редакций 2017 года в IECC 2018 года.

Критерий «годен/не годен» для окон, световых люков и раздвижных стеклянных дверей остается на уровне 0,3 кубических фута в минуту на квадратный фут. Критерий «годен/не годен» для распашных дверей остается на уровне 0,5 кубических футов в минуту на квадратный фут.

Сменные окна

Как IECC 2018, так и IRC по-прежнему требуют, чтобы сменные окна соответствовали требованиям энергосбережения для окон в новом строительстве. Это требование применяется независимо от того, заменяется ли весь оконный блок, включая раму, створку и остекление, или только створка и остекление.

Солярии

IECC 2018 г. разрешает остекление теплоизолированных соляриев с максимальным коэффициентом теплопередачи 0,45 в климатических зонах 2–8. По определению, солярий с теплоизоляцией должен быть отделен от остальной части здания либо существующим внешним видом конструкция стены или конструкция, отвечающая требованиям энергоэффективности IECC 2018 для наружных стен.

Теплоизолированные солярии также должны быть оборудованы отдельной системой отопления или охлаждения или иметь термостатическое управление как отдельную зону, если она кондиционирована.

В соответствии с IECC и IRC 2018 года солярии, открытые для остальной части здания, могут быть построены в качестве пристройки или части нового строительства, но они должны соответствовать тем же требованиям по энергоэффективности, что и остальная часть дома. Это может быть выполнено с использованием любого из путей соответствия в IRC или IECC.

Код Циклов

Как отмечалось в начале, в этой статье основное внимание уделяется требованиям международных кодексов 2018 г. , в частности IRC и IECC. В преддверии 2019 года ожидается, что принятие IRC и IECC 2015 года будет продолжать снижаться, поскольку юрисдикции начинают процесс проверки с учетом принятия I-кодов 2018 года. Принятие и введение в действие новой редакции типового строительного кодекса традиционно наиболее значимо происходит во второй и третий год после ее опубликования.

Некоторые штаты специально решили пропустить издание Международных кодексов 2015 года и продолжали использовать издание 2012 года или более раннее, пока в прошлом году не стало доступно издание 2018 года. Ожидается, что аналогичным образом Международные кодексы 2015 года будут продолжать использоваться некоторыми юрисдикциями как минимум до 2021 года или позже. Вот почему крайне важно, чтобы пользователь кода проверял версию кода в какой-либо конкретной юрисдикции до начала там проекта.

Алгоритм диагностики повышения ВЧД с помощью сонографии глаза

Введение с клиническим вопросом

Молодая женщина переведена в отделение интенсивной терапии из сторонней больницы в связи с тяжелым психическим расстройством, предположительно из-за интоксикации. Вы оцениваете ее внутричерепное давление с помощью УЗИ глаз. Оценка диаметра диска зрительного нерва для обоих глаз и в обеих ориентациях дает четыре измерения: 5,5 мм и 6,0 мм (левый глаз) и 5,7 мм и 5,9 мм (правый глаз). Репрезентативное изображение ниже. Есть ли у этого пациента повышение внутричерепного давления (ВЧД)? Или это экспертиза бессрочная?

Проблема

Наиболее широко используемый и проверенный метод оценки повышения ВЧД – измерение диаметра оболочки зрительного нерва на расстоянии 3 мм позади глаза. Это можно интерпретировать примерно следующим образом:

• <5 мм нормально
• 5-6 мм серая зона
• >6 мм ненормально, что предполагает повышение внутричерепного давления

Это быстрое и простое обследование, которое может дать полезную информацию. Следующее 5-минутное видео Джейкоба Авила содержит все, что вам нужно знать:

Проблема в том, что многие пациенты попадают в серую зону ~5-6 мм. Было бы полезно иметь дополнительные функции, которые помогут разобраться с такими пациентами.

Отек диска зрительного нерва

Отек диска сетчатки, вызванный повышенным внутричерепным давлением. Это традиционно диагностировали с помощью офтальмоскопа, как показано на этом нереально четком изображении:

Офтальмоскопия трудна и редко выполняется в реанимации. К счастью, отек диска зрительного нерва также можно обнаружить с помощью УЗИ глаз (рисунок ниже). Это удобно, потому что отек диска зрительного нерва можно наблюдать, используя ту же проекцию, которая используется для определения диаметра оболочки зрительного нерва. Таким образом, поиск отека диска зрительного нерва на самом деле не требует дополнительного времени, просто требует большей наблюдательности.

Это видео от Sinai EM Ultrasound показывает отек диска зрительного нерва в кино:

Это видео от MGH Ultrasound сравнивает нормальный и отек диска зрительного нерва в менее драматичном примере:

Диагностика?

• Lochner 2016 провел проспективное многоцентровое исследование, в котором сравнивался 21 пациент с известной внутричерепной гипертензией и контрольная группа того же возраста. Ультрасонографически отек диска зрительного нерва был двусторонним у 20/21 (95%) пациентов с внутричерепной гипертензией, но отсутствовал на двусторонней основе у всех 21 контрольного пациента. Отек диска зрительного нерва превышал диаметр оболочки зрительного нерва (который имел 9чувствительность 3% и специфичность 67% при пороговом значении 5,9 мм).
• Carter 2014 обнаружил, что ультразвуковое исследование чувствительно к отеку диска зрительного нерва на 90% в ретроспективной серии обзоров карт 87 пациентов.
• Teismann 2013 обнаружил, что высота диска зрительного нерва на УЗИ хорошо коррелирует с данными оптической когерентной томографии у 14 пациентов, обследованных в офтальмологической клинике (r = 0,84; рисунок ниже). Одной из сильных сторон этого исследования является то, что УЗИ проводилось врачами скорой помощи, а не специалистами УЗИ.
• Bauerle 2011 провел проспективное исследование с участием 10 пациентов с диагнозом идиопатическая внутричерепная гипертензия и 25 пациентов с неврологическими расстройствами, не связанными с внутричерепной гипертензией. Ультрасонографический отек диска зрительного нерва был двусторонним у 9/10 пациентов и отсутствовал у 25/25 контрольных пациентов. Отек диска зрительного нерва превзошел диаметр оболочки зрительного нерва (который имел 90% чувствительность, но только 84% специфичность при пороговом значении 5,8 мм).

Вышеупомянутые исследования не могут быть полностью применимы к неотложной медицине, поскольку они проводились в амбулаторных клиниках. В частности, они не смогли оценить эффективность ультразвукового исследования отека диска зрительного нерва в течение острое повышение внутричерепного давления (которое может быть ниже, поскольку для развития отека диска зрительного нерва может потребоваться некоторое время). Тем не менее, они демонстрируют концепцию, согласно которой ультразвуковое исследование может выявить отек диска зрительного нерва.

Некоторые авторы измеряли степень подъема зрительного нерва. Однако существуют разногласия по поводу оптимальной отсечки для этого расстояния. Таким образом, качественный подход, вероятно, является лучшим на данном этапе. Постоянный опыт и просмотр видеоклипов на ежемесячных образовательных конференциях помогут понять, что нормально, а что ненормально (1).

Отек диска зрительного нерва… или отек псевдодиска зрительного нерва?

Псевдопапилледема относится ко всему, что вызывает отек зрительного нерва , кроме повышения внутричерепного давления. К ним относятся следующие:

• Друзы диска зрительного нерва : по сути, это частицы кальция внутри диска зрительного нерва. Это может быть диагностировано на УЗИ, поскольку оно создает очень яркий сигнал, который отбрасывает четкую тень (аналогично камням в желчном пузыре; изображение ниже). Друзы могут вызывать легкие визуальные симптомы, но, по сути, это доброкачественная находка.
• Воспаление (обычно из-за неврита зрительного нерва, саркоидоза, сифилиса или волчанки). Это часто бывает односторонним, что может помочь отличить его от отека диска зрительного нерва (обычно двустороннего).

Интеграция диаметра оболочки зрительного нерва и отека диска зрительного нерва

Теоретически отек диска зрительного нерва и диаметр оболочки диска зрительного нерва могут быть интегрированы в таблицу 2×2, как показано здесь:

Однако диаметр оболочки зрительного нерва часто не является окончательно нормальным или ненормальным , что делает это более сложным. В целом диаметр оболочки зрительного нерва подтверждается наиболее надежными доказательствами (Шевлин, 2015). Это приводит к следующему двухуровневому алгоритму для определения того, повышено ли внутричерепное давление:

Претестовая вероятность также имеет значение. В области интенсивной терапии этот тест будет применяться к пациентам со значительным изменением сознания. Среди таких пациентов:

• Наблюдается выше среднего показатель повышения ВЧД.
• Относительно низкая частота псевдопапилледемы.

Таким образом, можно ожидать, что приведенный выше алгоритм будет достаточно хорошо работать у пациентов в критическом состоянии. В качестве альтернативы, если бы этот алгоритм применялся к пациентам в офтальмологической клинике, он мог бы ошибочно диагностировать у некоторых пациентов с псевдопапилледемой повышение внутричерепного давления.

Клиническая ценность оценки ВЧД?

Хотя это должно быть очевидно, здесь необходимо предостережение. Нормальный зрительный нерв ни в коем случае не исключает опасной для жизни патологии головного мозга. Если вы чувствуете, что пациент нуждается в дальнейшем обследовании (например, КТ, МРТ, LP), нормальное УЗИ зрительного нерва не должно отговаривать вас от проведения этого обследования.

Какой тогда вообще смысл в оценке ВЧД? Оценка ВЧД — это просто еще одна информация, которую необходимо интегрировать в клинический контекст. Это не все и не конец всего, но это может помочь указать нам правильное направление. Например, это может быть полезно при принятии решения о начале осмотерапии у пациента с подозрением на внутричерепную гипертензию, который ожидает проведения нейровизуализации.

Возвращаясь к первоначальному клиническому вопросу

Вспомните наш случай пациента с диаметром диска зрительного нерва на верхнем конце серой зоны (между 5,5-6 мм). У этого пациента был отмечен двусторонний ультразвуковой отек диска зрительного нерва. Сочетание нормального диаметра диска зрительного нерва и отека диска зрительного нерва свидетельствовало о повышенном внутричерепном давлении. Дальнейшее обследование, включая КТ и МРТ, в конечном итоге выявило отек головного мозга из-за вирусного энцефалита.

• Хотя отек диска зрительного нерва традиционно считается находкой при офтальмоскопии, его также можно легко обнаружить с помощью УЗИ по месту оказания медицинской помощи.
• Сонографический отек диска зрительного нерва, по-видимому, хорошо подходит для обнаружения повышения внутричерепного давления.
• Отек диска зрительного нерва можно наблюдать с помощью тех же ультразвуковых проекций, которые используются для измерения диаметра оболочки зрительного нерва, поэтому поиск отека диска зрительного нерва не требует дополнительной работы.
• Ультрасонографический отек диска зрительного нерва можно сочетать с измерением диаметра оболочки зрительного нерва для оценки повышенного внутричерепного давления.

Родственные

• Отек диска зрительного нерва и знак полумесяца – ЭМ УЗИ Синай
• УЗИ оболочки зрительного нерва для выявления повышенного внутричерепного давления – EMCrit
• Оценка диаметра оболочки зрительного нерва – 5-минутный соно, Джейкоб Авила
• Диаметр оболочки зрительного нерва: окно в душу? Брум Документы
• Ультразвуковое исследование диаметра оболочки зрительного нерва – Stephen Alerhand на emDocs

Примечания

1. Спасибо Питеру Веймершаймеру (@VTEMSONO) за организацию ежемесячной обзорной конференции по УЗИ EM-ICU в UVM.
