Подключение бойлера к водопроводу: схема и инструкция подключения

Бытовой прибор, который нагревает водопроводную воду для пользования хозяевами жилья, называют по-разному. Слово “бойлер” происходит от английского глагола “to boil”, что значит “кипеть”. То есть агрегат для подогрева воды – это в английском просторечном выражении “кипятильник”. В русскоязычной технической документации применяют слово “водонагреватель” – оно охватывает большинство смыслов, связанных с агрегатом, греющим воду для бытовых нужд. После выбора и покупки такого устройства встаёт вопрос как установить водонагреватель, подключения бойлера к водопроводу или что делать, если течет водонагреватель. Его по силам выполнить своими руками без привлечения дорого оплачиваемого труда специалистов. Но прежде следует разобраться с видами нагревателей для воды и правилами их выбора.

Содержание

1

Основные типы водонагревателей

Устройства для нагрева воды до нужной пользователю температуры могут иметь различное устройство и конфигурацию.

Ассортимент водонагревателей весьма обширен

По отдельно взятому основанию классификации все бойлеры можно разделить на типы:

• по способу обработки воды – накопительные и проточные;
• по источнику питания – электрические и газовые;
• по форм-фактору – цилиндрические, уплощённые, прямоугольные;
• по расположению подключения – вертикальные и горизонтальные;
• по степени активности – косвенные и активные;
• по способу установки – настенные и напольные;
• по виду управления – механические и электронные.

Многообразие представленной техники служит для наиболее полного и адекватного удовлетворения разнородных пользовательских потребностей. Например, для частного дома с автономным газовым или твердотопливным котлом отлично подойдёт бойлер косвенного нагрева. Он не содержит встроенного термоэлемента, а вода в нём греется от отопительного котла. Кстати, такие агрегаты обычно бывают напольными, чтобы их удобнее было подсоединять к так же расположенному котлу.

В условиях многоквартирного дома такой вариант неприемлем.

Накопительные электрические бойлеры

Именно за этим видом водонагревательной техник закрепилось в массовом сознании слово “бойлер”.

Типичный представитель бюджетного сегмента

Источником энергии для нагрева служит бытовая электрическая сеть. Конструктивно бойлер представляет ёмкость, заполняемую водой из водопровода. Встроенный термический электронагреватель (или просто ТЭН) повышает температуру воды до заданного значения. В этом ему помогает термостат – устройство, фиксирующее температуру воды и отключающее нагрев по достижении необходимых значений. Обычно он совмещён со шкалой и переключателем, на котором пользователь сам может выставить необходимый ему параметр. В массе своей электробойлеры – это агрегаты настенного расположения. Это вызвано желанием сэкономить место в небольшом пространстве ванных комнат и кухонь.

Начинка может быть как электронной, так и механической. Достоинство таких устройств – в их универсальности. Редко какое жилище не подведено к электрическим сетям. Порой это единственный вид энергоносителя в районе, где расположен дом. Для многоквартирных домов установка бойлера там, где нет ни централизованно подаваемой горячей воды, ни газа, это становится единственным решением, позволяющим создать минимальный комфорт. Также бойлер становится незаменимым помощником в тех квартирах, где частые перебои с подачей горячей воды, либо она подаётся по часам. Кроме высокого расхода электроэнергии у такого изделия почти нет минусов

. Устройство полностью безопасно при соблюдении правил монтажа.

Более подробная информация в статье о том, как выбрать водонагреватель электрический накопительный для квартиры и подключить его. Информация об основных преимуществах накопительных баков, а также нюансы, которые стоит учесть при навешивании бойлера.

Проточные электрические приборы

Конструктивно очень просты, а ещё намного компактнее других моделей.

Почти не занимает места

Пользуются спросом при установке в тех местах, где физически нет места для размещения большого бойлера. Такой бойлер представляет изогнутый канал, вдоль которого проложена спираль нагрева методом обвития (внешнее размещение спирали) либо методом коаксильного кабеля – спираль в водонепроницаемой трубке находится внутри канала, по которому движется вода, повторяя все его изгибы. Для нагрева воды до нужных значений под большим напором нужно, чтобы термоэлемент разогревался очень быстро и до высоких значений. Поэтому мощность проточных аппаратов всегда выше, чем у накопительных – порядка двух-трёх киловатт. Зато работает нагреватель только в тот момент, когда включена вода – всё остальное время он бездействует, заблокированный специальными предохранителями от случайного срабатывания. Возможная область применения – это точки с эпизодическим и кратковременным водоразбором, например, рукомойники либо душевые лейки. Набрать ванну горячей воды таким способом будет уже затратно.

Газовые накопительные устройства

Этот тип встречается редко, хотя с точки зрения затрат на подогрев воды является одним из самых экономичных. Причина в том, что там, где есть возможность использования газа для получения горячей воды, намного чаще ставят проточные водонагреватели. Температурного режима, выдаваемого газовой горелкой, с избытком хватает для нагрева протекающей воды. Проточные водонагреватели компактнее накопительных, поэтому большинство пользователей не видят смысла ставить более крупный бытовой прибор. Для установки его требуется полноценный дымоотводной канал с работающей вентиляцией. Горелка открытого типа потребляет воздух прямо из помещения. Учитывая небольшой объём ванных комнат, нужен постоянный приток кислорода для горения, чтобы воздух не оказывался спёртым. Весомые достоинства этого типа бойлеров – высокая скорость нагрева и показатели экономичности.

Редкий гость в российских квартирах

Газовые колонки

Такие агрегаты практически никогда не называют бойлерами, потому что за ними закрепилось особое название – колонки. Целые дома и кварталы, в которых нет центральной подачи горячей воды, но есть подключение к газовой магистрали, оборудуются проточными газовыми водонагревателями. Известны они ещё с советских времён, но с тех пор стали намного компактнее, точнее, безопаснее и “умнее” благодаря электронной плате управления. Теплообменник, по которому пробегает вода в процессе нагрева, всегда имеет меньшие размеры, чем накопительный бак с горелкой, особенно если речь идёт об объёмах более 50 литров. Расход газа чуть больше, чем в накопительных газовых приборах, но всё равно выходит дешевле, чем греть воду электричеством.

Компактно и экономично

Цены на популярные модели газовых проточных водонагревателей

Газовый проточный водонагреватель

Видео – Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск

Как правильно выбрать бойлер

При выборе нужно учитывать различные параметры бойлеров, и остановить внимание на самом подходящем.

Форма и размер

На первый взгляд, форма бойлера создаёт лишь эстетический эффект и никак не влияет на конструкцию. Однако в сочетании объёмом, а значит, и размером устройства, форма способна сделать использование более комфортным.

Перед покупателями электрического или газового водонагревателя встаёт вопрос об объёме воды, которая постоянно будет расходоваться на бытовые нужды и должна быть накоплена в баке в нагретом виде. При этом нельзя произвести расчёт, просто сложив приблизительную норму в 30 – 50 литров на человека – тогда цифра получится слишком внушительной. В этом нет необходимости, так как все члены семьи никогда не пользуются горячей водой одновременно и не сливают всю свою норму за один раз. Но многое зависит от характера точек водоразбора.

Объём решает многое

Cкажем, если в квартире установлена душевая кабина, то расход будет одним, а если вместительная ванна, которая наполняется несколько раз в сутки – намного больше. Приблизительные рекомендации по выбору объёма накопительного бака приведены в таблице:

Таблица 1. Примерный объём бойлера на семью.

К-во человек	Минимальный объём, л	Оптимальный объём, л
1	30	50
2	50	80
3	80	100
4	100	120
5	120	150

Как видно из таблицы, оптимальный объём для определённого количества человек в семье – это одновременно и минимальная ёмкость устройства для семьи, состав которой больше на одного человека. Это значит, что эксплуатировать бойлер можно, и в большинстве случаев его объёма будет хватать, но возрастает риск того, что при интенсивном использовании кому-то из членов семьи может достаться остывшая вода.

Небольшие бойлеры на 30 или даже 20 литров будут удобны не в качестве основного, а в качестве точечного источника горячей воды, например, для кухонной мойки или рукомойника. Среди наиболее типичных форм-факторов, в которых исполняются водонагреватели, преобладают два варианта:

• цилиндрические;
• уплощённые.

При это соотношение метрических характеристик цилиндрического бойлера бывает разным. Многие 50-литровые варианты оснащаются баками, большими в диаметре, но малыми по высоте. Оптимально размещать их на некоторой высоте, под потолком ванной комнаты – тогда они не “съедают” полезную площадь, и об них не придётся ушибить голову. Бойлеры большей ёмкости делают вытянутыми по вертикали. При сохранении объёма это позволяет уменьшить толщину. Любой цилиндрический бойлер

удобен для установки в углу.

Типичное расположение в углу

Уплощённые бойлеры появились на рынке позже цилиндрических как попытка более эргономичного решения. Они имеют скруглённые грани и углы, поэтому не выглядят громоздко и тяжеловесно. Но их плюс не только во внешнем виде. Благодаря плоской конструкции бойлер в 100 – 120 литров имеет толщину, в два или более раз меньшую, чем его цилиндрический собрат. Такие агрегаты можно размещать не только в углах, но и на открытой стене.

Современные бойлеры могут иметь не только нижнее подключение коммуникаций, но и боковое, и даже верхнее. На работу устройства схема расположения входных и выходных штуцеров не влияет, она предназначена для удобства подключения. При выборе бойлера сразу прикидывайте, где вы собираетесь его разместить, и каков будет погонаж соединительных патрубков или гибких шлангов. Так, для нижнего расположения под раковиной предусмотрено верхнее расположение монтажных патрубков. Распространена боковая схема подключения у плоских бойлеров горизонтального расположения.

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

Материал бака и теплоизоляционный слой

С тех пор, как производители выпускают разные виды бойлеров, между пользователями не утихают споры о том, какой бак лучше с точки зрения эксплуатационных характеристик. В основном баки делают с эмалевым покрытием и из нержавеющей стали.

Эмаль наносится на внутреннюю поверхность бака, который состоит из обычного железа. Бак из нержавеющей стали гомогенен, но имеет сварной шов. Гарантия на устройства, оснащаемые разными видами баков, может насчитывать от 1 года на эмалированные и стеклокерамические баки до 5 лет на нержавеющие. Это говорит о большем эксплуатационном ресурсе нержавейки как материала, контактирующего с водой.

Внутренний вид бака из нержавеющей стали

Но у эмалированных бойлеров есть одно бесспорное преимущество – доступная цена. Этот козырь для многих покупателей перекрывает другие соображения. К тому же, при правильной эксплуатации и наличии магниевого анода, уменьшающего отложение твёрдых осадков на стенках и ТЭНе водонагревателя, последний успешно служит своим хозяевам не один год.

Другие характеристики

В каждом бойлере есть определённая группа особенностей, которые прямо не влияют на его работу, но могут оптимизировать эксплуатацию и сделать её более удобной:

1. Тип управления. Механическая система содержит датчик физического типа, который при достижении определённой температуры воды расширяется и размыкает электрическую цепь, снабжающую током ТЭН. Датчик связан с рукояткой и проградуированной шкалой. Все бойлеры независимо от типа управления комплектуются
   светодиодным индикатором, который сигнализирует о готовности воды в аппарате. Электронное управление – это кнопочная или сенсорная панель, к которой в бойлерах ценой выше среднего значения присоединяют ещё и дисплей, где отображается вся информация о состоянии агрегата. Электронное управление точнее и надёжнее, но у него выше риск поломки, а его ремонт обойдётся в немалую сумму.
2. Степень защиты. Пользователи редко обращают внимание на этот параметр, а зря, ведь от него зависит безопасность использования. Поскольку в бойлере теоретически возможен контакт воды с токопроводящими материалами, в нём в обязательном порядке должна быть предусмотрена защита на случай пробоя ТЭНа. Также необходим контур заземления.
3. Толщина корпуса. Чем толще стенки бойлера, тем лучше, ведь между внешней оболочкой и внутренним баком проложен слой теплоизолятора. Чем он качественнее, тем меньше вода в устройстве будет остывать за день, если вы даже не открываете кран.

Иногда прилагается ещё и пульт

Подключение бойлера к водопроводу

После того, как выбора сделан, и коробка с бойлером распакована, нужно озаботиться установкой и подключением агрегата к водопроводной и электрической сети.

Вешаем на стену

Неважно, в кухне или в ванной будете вешать, главное – выбрать несущую стену.

Пример крепления к потолку, если стены из гипсокартона

Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:

• перфоратор;
• два анкера-крюка;
• строительный уровень;
• рулетка;
• гаечный ключ.

Монтаж бойлера – пошаговая инструкция

Вешают бойлер таким образом:

Шаг 1. Рулеткой измерьте расстояние между крепёжными проушинами бойлера. На высоте, где будет висеть бойлер, отложите это расстояние с помощью карандаша. Уровнем проверьте совпадение отверстий с горизонтом.

Измеряем расстояние между крепёжными проушинами бойлера

Шаг 2. Перфоратором пробурите отверстия в стене чуть глубже длины анкеров. Диаметр отверстий должен позволять вставить анкера внатяг, чуть подбивая их молотком. Гаечный ключ накиньте на гайку и поочерёдно затяните крепёж на обоих крюках. Лепесток анкера разойдётся в стороны и надёжно заклинит анкер в стене.

Бурим отверстия в стене чуть глубже длины анкеров

Цены на популярные модели перфораторов

Перфораторы

Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.

Надеваем бойлер

Подключаем к трубопроводам

Все производители маркируют патрубки бойлера в синий и красный цвет. Первый подключается к подаче холодной воды, второй врезается в разводку горячей. Есть несколько моментов, которые нужно учесть перед подключением бойлера к водопроводу.

Многое будет зависеть от типа водопровода. Если у вас трубы открытого типа, то нужно просто убрать лишнее, чтобы доступ к ним был удобен. Для врезки в скрытые трубы придётся снимать плитку и выдалбливать каналы для доступа к трубам. Такую установку следует приурочить к ремонту ванной комнаты.

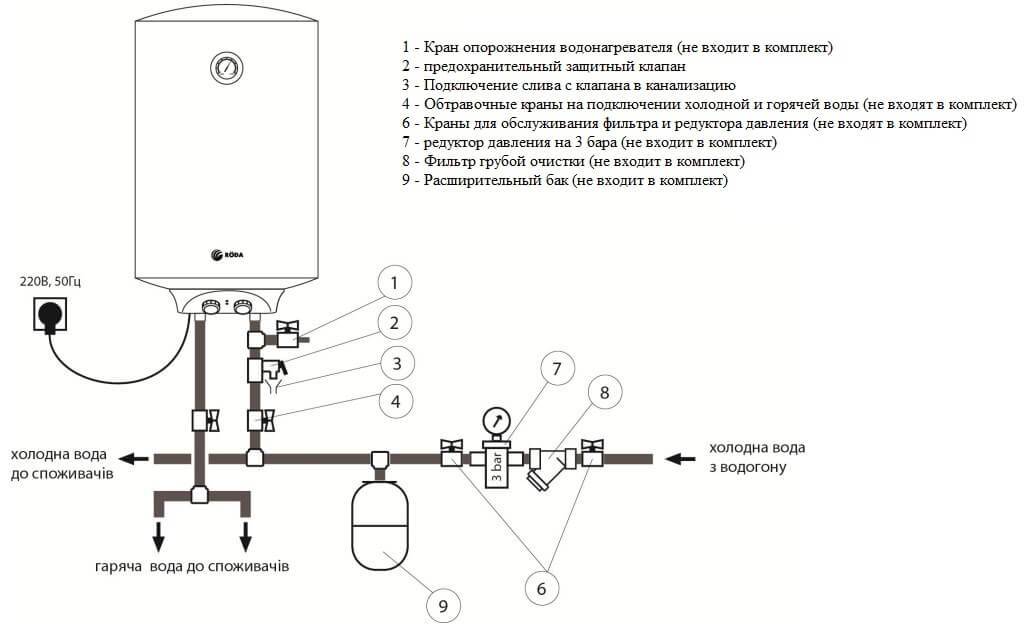

Схема подключения бойлера

Бойлер можно установить в помощь к централизованному горячему водообеспечению. При этом выход водонагревателя осуществляется также через тройник в горячую магистраль. На входе в квартиру и на выходе из бойлера в обязательном порядке ставят запорные краны. С их помощью можно перекрыть горячий канал от котельной и пользоваться только бойлером или наоборот, перекрыть подачу из бойлера в случае его обслуживания.

Соединение труб – пошаговая инструкция

Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых – специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах – во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.

Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно – это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.

Находим точки входа и выхода патрубков для бойлера

Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.

Соединяем патрубок холодной воды на бойлере

Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный – вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.

Находим место на горячей магистрали, куда можно врезать тройник

Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.

Проверяем работоспособность бойлера

Видео – Подключения водонагревателя к водопроводу

Внимание! Запрещается подсоединять заземление к батареям отопления, стальным ваннам и прочим металлическим предметам. Если вы живёте в малоэтажном доме, приварите проволоку к штырю, а его забейте в землю. В многоэтажном доме обратитесь в управляющую компанию.

Подключение бойлера к водопроводу своими руками

ТЭНовые водонагреватели не теряют своей актуальности по сей день, а только увеличивают свои обороты по установке. Практически в каждом доме сегодня подключен резервный или основной источник горячей воды в виде водонагревателя. А тем, кто только собирается подключать бойлер к водопроводу, будет полезно почитать данный материал.

Содержание

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически. Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально. Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора.

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

• Можно подключить несколько точек разбора воды.
• Можно удалить бойлер от точки разбора воды.
• Простота и удобство использования.
• Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

• Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
• В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
• Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

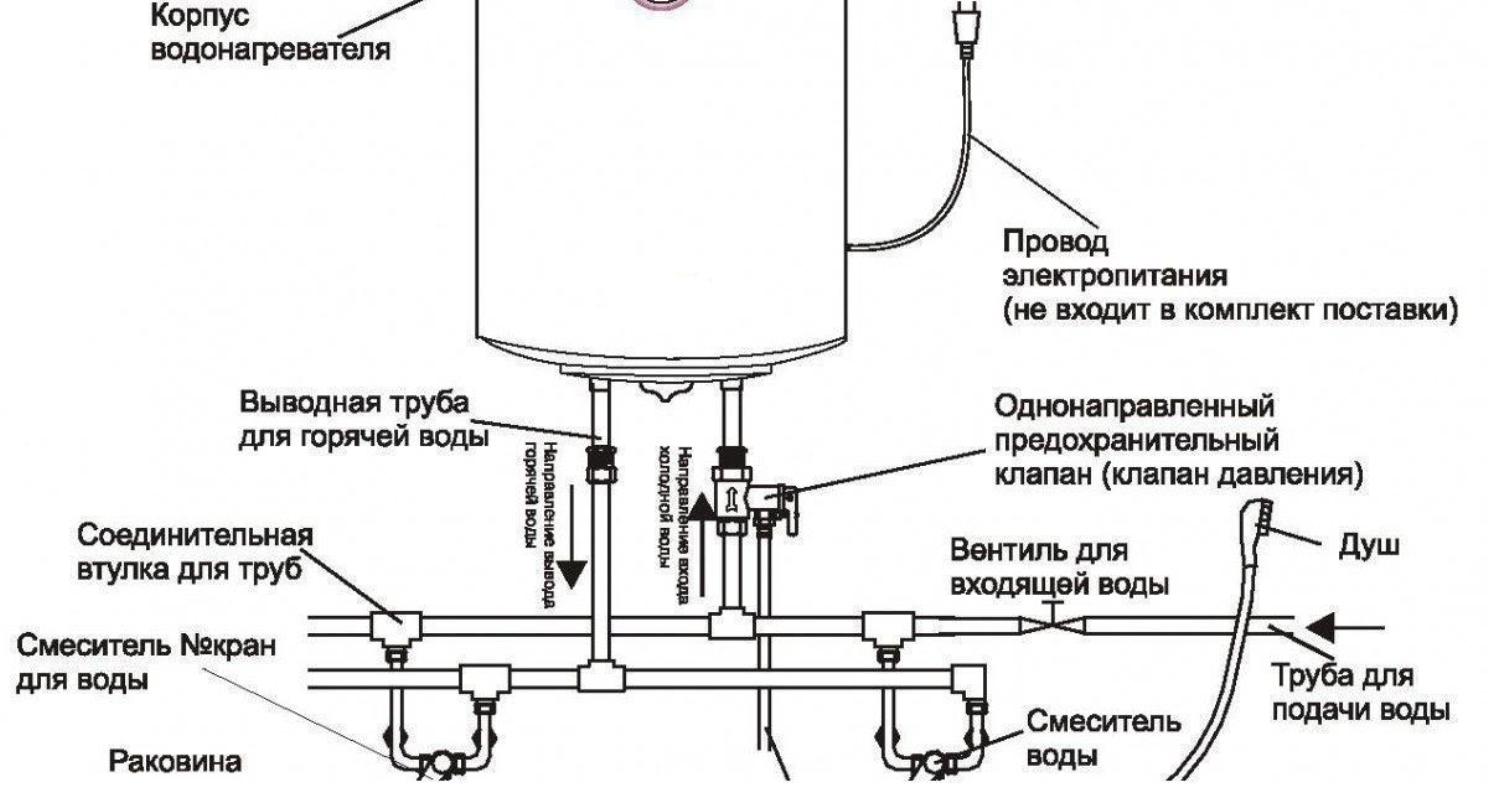

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Наиболее популярные ошибки при подключении

• Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
• Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Вывод

Подытожив все вышесказанное, можно утверждать, что при правильном подключении и соблюдении правил эксплуатаций бойлер будет служить достаточно долго. Важно отметить, что если Вы не до конца уверены в своих силах, то лучше обратиться к специалистам за помощью. Если Вы уверены в себе и собираетесь подключать бойлер своими руками, то внимательно следите за тем, что Вы делаете, и держите в голове популярные ошибки, чтобы случайно не допустить их.  Чтобы не допустить ошибок на самом раннем этапе, постарайтесь с максимальной точностью производить все замеры.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Как правильно установить и подключить бойлер к сетям водоснабжения и электроснабжения в квартире или доме

Многие хозяева используют электрический бойлер для нагрева воды в своей квартире или частном доме, что экономичнее и удобнее. Довольно часто возникает вопрос, можно ли своими руками подключить электронагреватель к водопроводной системе. На практике это вполне реально, однако для правильного выполнения таких работ необходимо знать схему установки котла, особенности монтажа и некоторые важные правила для успешного и безопасного функционирования всей системы. В статье будет представлена ​​практическая инструкция, как установить электрический бойлер для нагрева воды своими руками.

С чего начать?

Прежде чем приступить к установке котла, следует определиться с необходимыми слесарными инструментами. Для установки водонагревателя вам понадобится

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестообразная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов потребуются тройники, запорная арматура, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкеры для крепления блока на стену

Следующим шагом является определение габаритных размеров необходимого водонагревателя и поиск места для его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в диаметре. Здесь следует исходить из места установки, которое должно соответствовать следующим требованиям:

• Предоставить владельцу возможность обслуживать котел в течение всего периода его эксплуатации.
• Обеспечить надежное крепление водонагревателя, от которого напрямую зависит прочность стены.
• Иметь в непосредственной близости розетку для подключения бытового прибора

Электропроводка должна выдерживать нагрузку от работы прибора, а также обязательно наличие заземления, что является одним из основных требований к безопасности работа бойлера

Что касается габаритов изделия, то они напрямую зависят от мощности водонагревателя. Для выбора подходящего варианта исходите из следующей формулы: на 1 человека – 30 л., на 2 человека – 50 л., на 3 человека и более – 80-100 л. Место установки выбирается так, чтобы не мешать проходу и обеспечивать безопасность хозяев.

Как безопасно повесить котел на стену

Определившись с местом, следует внимательно подойти к монтажу агрегата на стену. Стандартная система монтажа предусматривает анкеровку, когда в стене просверливаются два отверстия для пластиковых дюбелей, диаметром не менее 10 мм и длиной не менее 120 мм (глубина входа в стену). В них вкручиваются металлические анкеры, на которые через специальные выдвижения в металлической планке котла подвешивается котел.

Система крепления водонагревателя

При планировании мест сверления используйте рулетку и уровень, чтобы крепления были выполнены в одной плоскости. Это позволит повесить водонагреватель ровно и без перекосов, что немаловажно.

Обычно расстояние между анкерами составляет 20 см.

Высота монтажа котла обычно выбирается из удобства его будущего обслуживания, а также габаритных размеров самого устройства. Важно помнить, что котел следует вешать только на прочную стену из кирпича, бетона или дерева (в деревянном доме). Чтобы просверлить отверстия в бетонной стене, используйте ударную дрель или перфоратор. Сверла в этом случае должны иметь выигрышный наконечник.

Как безопасно установить котел на гипсокартон

Если хозяева планируют повесить электрокотел в помещении с гипсокартонными стенами, то о месте его будущей установки следует позаботиться заранее. В этом месте следует выполнить закладное крепление в виде одного или нескольких деревянных брусков, которые крепятся к несущей бетонной или кирпичной стене.

В алюминиевом профиле для крепления гипсокартона сделаны отверстия

Возможность использования нескольких досок

Пиломатериал крепится к поверхности стены в тех точках, которые не будут совпадать с расположением монтажных реек на планке корпуса обогревателя.

Несколько сложнее выполнить закладные, когда хозяева не подумали о возможности будущей установки водонагревателя при отделке помещения гипсокартоном. В этом случае используются химические анкеры, представляющие собой специальный густой состав, который после высыхания приобретает высокую прочность. После сверления глубокого отверстия в него с помощью монтажного пистолета нагнетается раствор, в который аккуратно вкручивается металлическая шпилька с втулкой соответствующей длины. Через сутки на такое крепление можно вешать котел.

Завинчивание металлической шпильки с сетчатой ​​втулкой

Такая работа требует предельной аккуратности и точного расчета, так как раствор должен полностью заполнить отверстие, что обеспечит хорошую прочность и способность выдерживать большой вес емкости для воды.

Крепление на деревянную стену

Если деревянная стена является несущей и представляет собой цилиндрический или профилированный брус сечением 150 мм и более, то котел можно свободно монтировать на нее с помощью специальных дюбелей. Для подвески водонагревателя сверлят отверстие под дюбель, длиной не менее 100-120 мм, здесь же используют анкерные болты.

Обычно необходимость крепления котла на деревянной стене возникает в коттеджах, которые часто строятся по каркасно-щитовому типу. Часто в качестве внутренней отделки санузла в деревянном доме используют вагонку. Важно помнить, что при монтаже водонагревателя крепеж производится на несущую стену, что позволяет безопасно выдерживать вес от 80 кг и более.

Пример установки бойлера на даче

Как подключить бойлер к водопроводу?

Повесив котел на стену, можно переходить к следующему этапу работ – подключению водонагревателя к системе водоснабжения, которая может быть центральной или частной (через автоматический насос). Можно найти несколько способов подключения водонагревателя, но мы рассмотрим самый правильный, который позволит при необходимости свободно сливать воду. Это может понадобиться при обслуживании агрегата (удаление накипи, замена ТЭНа, ремонт термостата и так далее).

Два шаровых крана: впускной и выпускной

Важно знать, что жидкость поступает в котел под давлением, поэтому горячая вода из него выйдет только в том случае, если во внутрь будет поступать холодная. А вот чтобы слить воду из нагревателя на техническое обслуживание, нужно запустить внутрь воздух. С этой целью при подключении агрегата к системе обязательно предусматриваются две запорные арматуры, лучшими из которых являются шаровые краны. Они присоединяются к трубам котла через тройники.

На входе в водонагреватель всегда устанавливается предохранительный обратный клапан, основной задачей которого является снижение давления в системе при его превышении путем сброса жидкости через дренажное отверстие.

Клапан сброса давления

На котлах марки Аристон и некоторых других такой клапан идет в комплекте, что очень удобно, так как дает возможность сразу подсоединить его к трубе. В остальных случаях клапан нужно будет приобретать отдельно. К отверстию клапана обычно подсоединяется тонкая силиконовая или резиновая трубка, которая выводится в канализационную систему.

На всех моделях электрических водонагревателей патрубок подачи холодной воды маркируется синим цветом, что позволяет избежать ошибок при подключении

Ведущими элементами к патрубкам могут быть гибкие резиновые шланги в металлической оплетке, полипропиленовых или металлопластиковых трубах, что зависит от желания самого владельца. Первый вариант удобен в плане монтажа, однако, что касается надежности, то лучше всего отдать предпочтение подключению напрямую к трубам ПВХ. Дело в том, что резиновые шланги имеют относительно небольшой срок службы, что увеличивает риск протечки воды.

Резьбовое соединение

Во всех моделях водонагревателей марки Аристон патрубки (вход, выход) имеют сечение 15 мм (1/2 дюйма) с наружной резьбой, что следует иметь в виду при приобретении дополнительных сантехнических элементов (клапанов). При монтаже резьбовых соединений можно использовать традиционную льняную паклю, которая применяется в сочетании с уплотнительной смазкой. Однако эта работа требует опыта работы, поэтому многие новички предпочитают использовать ФУМ-ленту.

Важно помнить, что уплотнительная лента ФУМ всегда наматывается на наружную резьбу по часовой стрелке, при этом делается не менее 10-12 витков. После этого можно сбрызнуть гайку и аккуратно закрутить ее гаечным ключом. Следует знать, что при использовании ФУМ-ленты гайку нельзя ослаблять, иначе придется все заново запаковывать.

При соединении арматуры с резиновым шлангом в металлической оплетке используется резиновая прокладка, поэтому резьбовые соединения здесь уже не требуются.

Гибкие шланги удобнее монтировать

А вот если соединение производится к металлопластиковым или полипропиленовым трубам, то потребуется использовать ФУМ-ленту или льняную паклю. Все соединения затягиваются ключом.

Если напор воды в частном доме или квартире слабый, то перед вводом в котел целесообразно установить насос повышения давления, который позволит нагнетать воду в котел для нагрева.

Схема подключения бойлера косвенного нагрева с рециркуляцией

Бойлер косвенного нагрева позволяет получать горячую воду за счет нагрева через змеевик или теплообменник, в котором циркулирует теплоноситель. Обычно такая система производства горячей воды используется в тех случаях, когда у хозяев установлен газовый или твердотопливный котел. Косвенный бойлер можно подключить по одной из следующих схем:

С помощью трехходового клапана

Такую систему лучше всего устанавливать при значительном расходе горячей воды на хозяйственно-гигиенические нужды. Здесь создается два контура, один из которых предназначен для обогрева помещения (основной), а второй для нагрева воды к бойлеру.

Схема установки системы трехходового клапана

Таким образом, водонагреватель имеет всего 4 патрубка: два на вход и два на выход. Трехходовой кран монтируется на линии горячей воды, идущей от котла к системе отопления, что позволяет использовать теплоноситель для нагрева воды в котле. Удобство системы в том, что при снижении температуры воды внутри водонагревателя до порогового значения датчик температуры передает сигнал на трехходовой клапан, который автоматически переключается в режим подачи горячей воды в агрегат.

С двумя циркуляционными насосами

При таком способе подключения вместо трехходового клапана используются 2 циркуляционных насоса, каждый из которых используется для своего контура. Управление насосами осуществляется датчиком температуры бойлера косвенного нагрева. Чтобы потоки тепла не смешивались, устанавливается обратный клапан.

Схема подключения через циркуляционные насосы

С помощью гидравлической стрелки

В сложной системе отопления, когда хозяева используют теплоноситель не только в радиаторах отопления, но и в системах водяного теплого пола, гидрострелку используют при подключении косвенного нагрева котел. Это специальное устройство, представляющее собой компенсационную камеру, в которой компенсируется перепад давления и происходит его выравнивание. Однако, учитывая сложность установки такой системы, для ее установки приглашается опытный мастер.

Требования к электропроводке при подключении электробойлера

При подключении водонагревателя нельзя пренебрегать правилами электробезопасности. Учитывая большую мощность ТЭНов, используемых для нагрева воды, провода квартиры или частного дома должны выдерживать соответствующую нагрузку по току. Вот несколько полезных советов:

• Розетка должна иметь степень защиты не ниже IP 44
• Автомат и УЗО должны быть выполнены во влагонепроницаемом корпусе (если они устанавливаются внутри помещения)
• В качестве кабелей лучше использовать ВВГнг или NYM

Сечение жил в кабеле должно быть не менее 0,75 мм, что позволит свободно выдерживать нагрузку 2,5-3 кВт.

Схема подключения электронагревателя

Розетка должна быть заземлена, что является важным требованием производителя и позволит избежать поражения электрическим током при пробитии корпуса. В квартирах нового типа с этим проблем нет, так как все они имеют соответствующее техническое оснащение. В квартирах старой постройки («хрущевки», «сталинки», «брежневки») обязательно нужно устанавливать УЗО или дифавтомат, совмещающий функции УЗО и обычного отрезного автомата. Это позволит избежать утечки тока, а также своевременно подать сигнал о неисправности электрокотла.

Не подключайте дополнительные мощные электроприборы (стиральную машину, фен) к розетке, через которую питается водонагреватель, во избежание риска перегрузки.

Удобное расположение розетки для подключения

На практике при монтаже котла некоторые владельцы пренебрегают контуром заземления. Делать этого не нужно, так как любое, даже самое качественное устройство не может иметь 100% защиты от поломок и сбоев, поэтому безопасность всегда должна быть на первом месте. Обычные накопительные водонагреватели для бытовых нужд подключаются к сети переменного тока 220 В.

Обычному хозяину, умеющему держать в руках слесарный инструмент и имеющему начальные навыки электробезопасности, установить котел своими руками не составит труда.

Правильное подключение котла

Главное учитывать вышеизложенные советы, а также не игнорировать рекомендации производителя. Чтобы монтаж был проведен качественно, следует приобретать только сертифицированные комплектующие, и это касается запорной арматуры, тройников, гибких шлангов, труб и всего прочего сантехнического оборудования.

Косвенные водонагреватели 101 — все, что вам нужно знать

Фото: Supplyhouse.com

Поскольку они обычно находятся вне поля зрения — например, в подвале или кладовой, — многие домовладельцы не думают о водонагревателях. . Большинство просто считают само собой разумеющимся, что всякий раз, когда они включают душ или запускают посудомоечную машину, горячая вода будет готова и ждет. Но нравится вам это или нет, но когда существующий водонагреватель выходит из строя, даже самые незаинтересованные домовладельцы должны избавиться от своей инерции и ознакомиться с ассортиментом продукции.

Хорошей новостью является то, что производители соревнуются в поиске все более эффективных решений, и теперь эта категория может похвастаться более разнообразным набором опций, чем когда-либо прежде. Плохая новость заключается в том, что без консультации с подрядчиком может быть трудно определить, какой из многих типов водонагревателей лучше всего подходит для вашей ситуации. Когда вы оцениваете варианты, не забудьте учесть один особенно привлекательный вариант, который часто упускается из виду — косвенный нагрев воды.

Возобновление интереса к косвенным водонагревателям

Косвенные водонагреватели не новы — они существуют уже несколько десятилетий. Но сегодня, в связи с растущей заботой об окружающей среде и растущими затратами на электроэнергию, непрямые установки пользуются новой популярностью. Почему? Для домовладельцев в некоторых частях страны непрямой нагрев воды может обеспечить мощный двойной удар по сокращению энергопотребления и экономии средств.

На самом деле, по данным Министерства энергетики, в идеальных условиях косвенные водонагреватели являются «наименее дорогим средством подачи горячей воды» в точки потребления, на которые вы полагаетесь каждый день, несколько раз в день.

Учитывая, что водонагреватели потребляют намного больше энергии, чем думает большинство людей, — больше энергии, чем большинство других бытовых приборов вместе взятых, — выбор высокоэффективного решения может значительно улучшить вашу прибыль, особенно в долгосрочной перспективе.

Фото: Supplyhouse.com

Как работает косвенный водяной нагрев

Первое, что нужно знать, это то, что косвенный водонагреватель, по сути, представляет собой не более чем хорошо изолированный накопительный бак, в котором находится змеевиковый теплообменник. менее распространенная версия основана на конструкции «бак в баке». Но в любом случае «косвенный» блок не производит собственного тепла; вместо этого он полагается на 9котел 0173.

В типичной схеме замкнутый водопровод соединяет бойлер с бойлером косвенного нагрева, подающим к нему нагретую воду. Хотя котловая вода никогда не смешивается с водой в накопительном баке, она циркулирует по змеевикам в теплообменнике, который, в свою очередь, нагревает воду для бытовых нужд.

По сути, бойлер выполняет всю работу, а косвенный нагреватель лишь способствует передаче тепла.

Когда следует рассматривать косвенный водонагреватель

Если в вашем доме еще нет бойлера, вы можете прекратить чтение прямо сейчас. По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com, «косвенные водонагреватели имеют смысл только в том случае, если вам нужен котел для отопления помещений». Поскольку на рынке преобладает оборудование HVAC с принудительной подачей воздуха, котлы становятся все более редкими. Однако, если ваш дом входит в число относительно немногих домов с водяным плинтусом, радиатором или теплым полом, когда вы устанавливаете косвенный блок, котел управляет обеими системами, нагревая дом и воду.

Даже если ваш котел пролежал в подвале 15 лет и работает неэффективно по сравнению с современными стандартами, О’Брайан утверждает, что «очевидно, что есть значительные преимущества, связанные с использованием только одного энергоемкого крупного прибора вместо обычной пары».

Проконсультируйтесь со специалистом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найдите плюсы сейчас

+

Летом ситуация немного усложняется, хотя бы потому, что домовладельцы не привыкли к работе котла, когда дом не нужно отапливать. Но в доме с косвенным водонагревателем бойлер все равно должен периодически включаться, чтобы удовлетворить потребности домохозяйства в горячей воде.

Косвенные водонагреватели и безбаковые водонагреватели

Косвенные водонагреватели — не единственный тип водонагревателей, предназначенный для работы по требованию. Другой тип водонагревателей — широко известные безрезервуарные водонагреватели — делают то же самое. Ключевое отличие состоит в том, что эффективность косвенного водонагревателя равна эффективности котла, а бойлеры обычно превосходят большинство водонагревателей. Если у вас есть новый высокопроизводительный котел, способный достигать 96-процентная эффективность, вы намного лучше, чем с безбаковым устройством, которое предлагает 80-процентную эффективность, или обычным устройством с коэффициентом эффективности в диапазоне 60 или 70 процентов.

Установка косвенного водонагревателя

Если вы заинтересованы в установке косвенного водонагревателя у себя дома, O’Brian настоятельно рекомендует обсудить ваши планы с подрядчиком. Часть работы можно сделать своими руками, но правильный выбор косвенного водонагревателя включает в себя набор сложных расчетов, которые лучше всего оставить в руках обученного и опытного установщика. Конечно, нанять подрядчика недешево, как и купить косвенный водонагреватель. Но хотя первоначальные затраты могут быть значительными, косвенные водонагреватели обычно не требуют дорогостоящего обслуживания или ремонта. Кроме того, с небольшим количеством движущихся частей и подключений к коммуникациям и без возгорания косвенные водонагреватели часто служат намного дольше, чем другие типы. Многие производители даже дают пожизненную гарантию.

Независимо от того, нужно ли вам заменить сломанный водонагреватель или просто модернизировать его, О’Брайан заключает: «Если у вас есть бойлер или вы планируете установить бойлер, косвенный бойлер станет очевидным выбором» из-за надежности и стоимости.
